1 STUDIE TUTORIAL Výkresová dokumentace - studie Hotový základní model nyní zpracujeme jako studii v mìøítku 1:100. Konkrétnì to budou pøíklady pùdorysu, pohledu a perspektivní pohledu, které pøipravíme pro tisk. Pùdorys Pohledy Perspektiva Tisk 117

2 TUTORIAL STUDIE Pùdorys Pùdorys pøízemí doplníme o zaøizovací pøedmìty. Dále popíšeme místnosti a pro lepší èitelnost vyèerníme stìny a vyšrafujeme terasu. Nastavení hladin (ovládání hladin podle zobrazení ) Vlastní model nyní nepotøebujeme. 3D zobrazení proto zhasneme a ponecháme viditelný pouze pùdorys. Pro studii rovnìž vypneme popisy dveøí a schodištì (zobrazení 2W Popis). 1 V nástrojovém panelu _CK Hladiny rozbalte panel _CK Zobrazení a vyberte zhasnutou žárovku - symbol vypnutí. 2 Následuje dotaz na zobrazení, které se má vypnout. Zároveò se rozsvítí panel s nejpoužívanìjšími typy zobrazení. Ukažte na ikonu Vše 3D. 3 Stisknutím Enter vyvolejte znovu funkci pro vypnutí zobrazení a v panelu zobrazení vyberte 2W Popis. Ovládáním podle zobrazení jsme dosáhli toho, že hladiny pro 3D zobrazení a pro popisy (2W) jsou všude vypnuty, tj. ve všech podlažích. Pokud nyní zmrazíme pøízemí a rozmrazíme napø. podkroví, ukáže se nám i zde pouze pùdorys s vypnutými popisy. Vložení zaøizovacích pøedmìtù Pro vložení znaèek zaøizovacích pøedmìtù využijeme knihovny maker CADKONu-A. V našem pøíkladu vložíme zaøizovací pøedmìty do koupelny a na WC. Pokud nemáte zakoupený modul CADKON-A, je pro kreslení zaøizovacích pøedmìtù vhodné použít vlastních (pøedem vytvoøených) blokù, vkládaných pomocí funkce Knihovna blokù. V knihovnì jsou již nìkteré vhodné bloky pøipraveny. Nalezneme je v podadresáøi knihovny SANITA. CADKONu umožòuje jednak pøehledné tøídìní uživatelských blokù (vèetnì jejich prohlížení pomocí náhledu) a jednak jejich pohodlné vkládání pøímo do CADKONovských hladin, navíc s možnostmi nastavení mìøítka, volbou vkládacího bodu apod. Funkci Knihovna blokù (spolu s funkcí Uložení do knihovny blokù ) naleznete po rozbalení nabídky _CK Pomocné pøíkazy z panelu Kresli aktuálního modulu. 118

3 STUDIE TUTORIAL Zaèneme vložením sprchového koutu do koupelny: P2 P1 1 V nástrojovém panelu _CK Hladiny rozbalte panel modulù a vyberte ikonu Modul A. Tím jej nastavíte jako aktuální, a zároveò dojde k výmìnì panelu nástrojù Kresli-K za panel Kresli-A. 2 V panelu Kresli-A kliknìte na ikonu Koupelna. Zobrazí se dialogový panel Makroeditoru. 3 Knihovna maker je tøídìna do oborù a skupin. Jako aktuální je nyní obor Koupelna. V rozbalovacím seznamu Skupina vyberte položku sprchové kouty. Zobrazí se makra pøíslušející do této skupiny. Makra jsou ve vìtšinì pøípadù reprezentována modelem pøedmìtu (3D) a pùdorysnou znaèkou (2D) s možností odvodit z nich boèní a èelní pohledy pro øez. Znaèku si je možné prohlédnout nastavením pøepínaèe Zobrazení snímku na 2D. Èervený bod na snímcích znaèí vkládací bod makra. 4 V seznamu maker vyberte položku kout (90x90x20). 5 V poli Vkládání makra oznaète 2D, pro vkládání pùdorysné znaèky. 6 Nakonec kliknìte na tlaèítko Vložit. 7 Požadován je bod vložení a úhel natoèení. Umístìní makra zadejte do rohu, uchopením koncového bodu stìny (P1). Natoèení ukažte uchopením poloviny nebo protilehlého koncového bodu stìny (P2). Natoèení je rovnìž možné urèit z klávesnice zadáním velikosti 90 (natoèení vùèi výchozí poloze, ve které je makro v knihovnì uloženo)

4 TUTORIAL STUDIE Vložení dalších zaøizovacích pøedmìtù provedeme podle obrázku níže: 8 Pro vložení dalších pøedmìtù vyvolejte makroeditor pomocí ikony Makroeditor/poslední skupina. Tím bude vždy nastaven obor a skupina podle naposledy vloženého makra. 9 Ve skupinì vany vyberte položku vana (170x75x60). 10 Kliknìte na Vložit. Rovnìž je možné poklepat na název nebo na snímek makra. 11 Vanu umístìte do rohu vytvoøeného sprchovým koutem (P3) a natoèení zadejte ukázáním (uchopením) protilehlého rohu. 12 Stisknutím Enter vyvolejte makroeditor znovu. 13 Vyberte skupinu umývadla-podrobnìjší zobrazení a poklepejte na položku umývadlo jednodílné závìsné. 14 Pøi dotazu na vkládací bod použijte trasování. Odmìøte od rohu místnosti (P4) vzdálenost 1200 mm (P4 ) pro umístìní umývadla. Pak zadejte natoèení Podobným zpùsobem vložte umývátko závìsné ze stejné skupiny a ze skupiny záchodové mísy obecného tvaru napø. makro zavìšené WC splach. nádrž. Pro umístìní obou maker použijte uchopení poloviny pøíslušné stìny (body P5, P6). 16 Na konec nastavte zpìt jako aktuální modul CADKON-K. P6 P4 P5 P4 P3 Použitím maker z oborù Bydlení, Spaní a Kuchyò, mùžete vybavit zaøizovacími pøedmìty zbývající místnosti. Tip Pro vyvolání makroeditoru s poslední skupinou je rovnìž možné nadefinovat vlastní zkratku v Nastavení globálních promìnných CADKONu, po stisknutí tlaèítka Definice názvù funkcí. Vyberte modul A, potom v seznamu funkcí ukažte na položku Vkládání maker a zadejte zkratku (napø. AA). Vložené 2D znaèky lze dodateènì pøevádìt na 3D zobrazení a naopak pomocí funkcí: 2D 3D, resp. 3D 2D. 120

5 STUDIE TUTORIAL Zmìna mìøítka Pøed psaním popisù místností zmìníme mìøítko na požadované mìøítko pro studii 1: Ve Standardním nástrojovém panelu kliknìte na ikonu Nastavení gl. promìnných CADKONu. 2 V rozbalovacím seznamu Mìøítko vykreslení vyberte položku 1:100 a zadejte OK. 3 Následuje dotaz na objekty, kterých se má zmìna týkat: Vyber objekty /nebo <celý výkres:> Vyberte objekty: Jak víme, nastavené mìøítko se týká jenom velikosti textù a mìøítka èar. Protože žádné texty mìnit nechceme, vyberte jen urèitou èást pùdorysu (napø. osu nìkterých dveøí), a pak zadejte Enter. Upozornìní! Pokud by nebylo vybráno nic a zadali by jste rovnou Enter, provedla by se zmìna mìøítka všech textù, a to i ve vypnutých a zmražených hladinách! 4 Zmìna velikosti mìøítka èar se projeví až po regeneraci výkresu. Ze standardního nástrojového panelu rozbalte nabídku pøekresli a vyberte Regen. Standardnì lze regeneraci vyvolat též zadáním zkratky re do pøíkazové øádky. Popisy místností Pro studii oznaèíme každou místnost jménem a doplníme velikost plochy. Vytvoøeným popisùm je však možné pøidat i další technické informace o místnosti, které mùžeme pozdìji upøesnit, a nakonec je vypsat do tabulky místností. Proto již nyní u každého popisu zadáme všechny pøedpokládané údaje, vèetnì èíselného oznaèení. Ve fázi Projekt potom místo názvu a plochy zobrazíme jenom èísla místností a vytvoøíme tabulku - legendu místností. 1 V nástrojovém panelu Kresli-K rozbalte panel Pomocné funkce K a vyberte ikonu Nastav hladiny pro popis. V aktuálním podlaží se vypnou všechny hladiny, které netvoøí obrysy místností. Tím je umožnìno nalezení správné hranice pro automatické odeètení plochy místnosti. 2 Podobným zpùsobem nyní vyvolejte sousední ikonu Popis místností. Zobrazí se dialogový panel pro zadání prvního popisu. 121

6 TUTORIAL STUDIE 3 U položky Èíslo místnosti zadejte 1.01 ( 1. znamená nadzemní podlaží, 01 zamená èíslo místnosti v podlaží). Tím urèíme, v jakém tvaru mají být místnosti èíslovány. Tvar zùstane zachován i pro následující popisy, ale k poslednímu èíslu (resp. dvojèíslí) se bude pøièítat jednièka. 4 Do položky Název místnosti napište CHODBA. 5 Pro urèení velikosti plochy je v tomto pøípadì nutné stanovit obrys místnosti. Kliknìte na tlaèítko Zadej rohové body < a ve výkrese zadejte body P1 - P8, pøièemž využijte uchopení koncových bodù a kolmo. Pro ukonèení stisknìte Enter. V poli Plocha místnosti se ukáže odeètená velikost v metrech (mìlo by to být m 2 ). P8 P7 P6 P5 P4 P3 P1 P2 6 Do položky Druh podlahy napište PLOVOUCÍ PARKETY. U položky Povrchy stìn kliknìte do rozbalovacího seznamu a vyberte OMÍTKA. Stejnì tak pro Povrch stropu. U položky text vymažte. 7 V seznamu Maska, vyberte 23. Tím je dáno, že ze zadaných parametrù budou ve výkresu vidìt jenom položky Název místnosti a Plocha místnosti (druhá a tøetí položka). Maska urèuje kromì viditelnosti také parametry textu u jednotlivých položek. 8 Kliknìte na tlaèítko Maska. Pro parametr Název zrušte oznaèení Tlustì a z rozbalovacího seznamu pro výšku vyberte velikost 2.5. Pak kliknìte na OK. 9 Kliknìte na tlaèítko Bod vložení < a zadejte umístìní popisu. Pøi dotazu na úhel natoèení staèí stisknout Enter, pro potvrzení úhlu Kliknìte na tlaèítko OK

7 STUDIE TUTORIAL Hodnoty zadané jednotlivým parametrùm se automaticky ukládají do pøíslušných roletek (rozbalovacích seznamù), kde se tím drží historie posledních patnácti zadaných hodnot. Tak napø. podlaha PLOVOUCÍ PARKETY se pøidá do roletky Druh podlahy, odkud ji mùžeme pozdìji vybrat i pro jinou místnost. 11 Vyvolejte znovu popis místností (možno zadáním Enter). Dialogový panel se naète s naposledy zadanými parametry, pouze èíslo místnosti se zvýší a plocha místnosti se vynuluje. 12 Do položky Název místnosti zadejte WC (název vyberte z rozbalovací roletky). 13 Pro urèení plochy místnosti kliknìte na tlaèítko Bodem < a ukažte dovnitø místnosti. Hranice místnosti se zvýrazní. Pro pokraèování zadejte Enter. 14 Do položky Druh podlahy napište KERAM. DLAŽBA a do Povrchy stìn OBKLAD V=1800 MM. 15 Nakonec zadejte umístìní (Bod vložení <) a kliknìte na OK. Tip Pokud chcete vkládat další popisy rovnou, bez ukonèení a nového vyvolání funkce, kliknìte nakonec místo na OK na tlaèítko Další <. 123

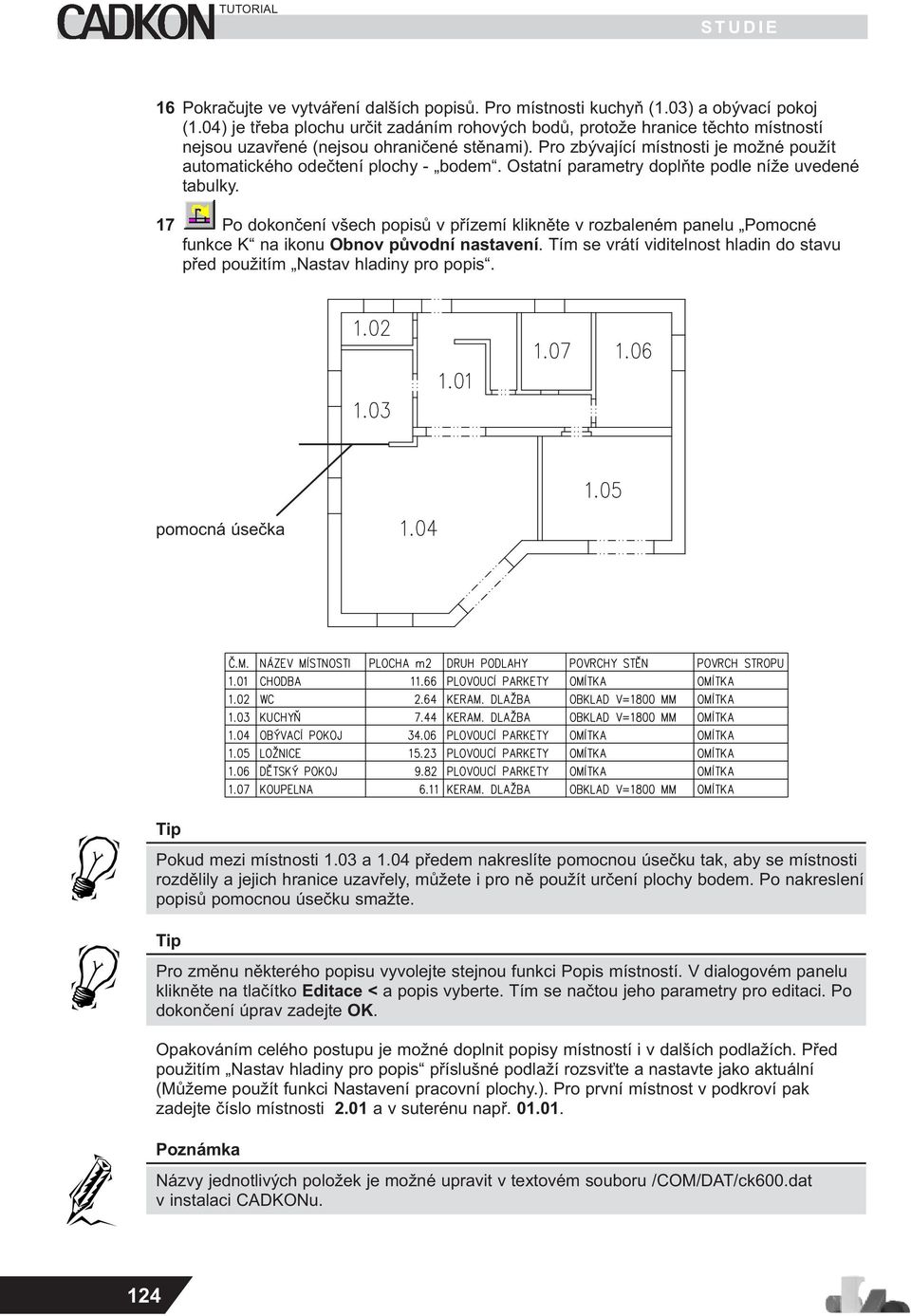

8 TUTORIAL STUDIE 16 Pokraèujte ve vytváøení dalších popisù. Pro místnosti kuchyò (1.03) a obývací pokoj (1.04) je tøeba plochu urèit zadáním rohových bodù, protože hranice tìchto místností nejsou uzavøené (nejsou ohranièené stìnami). Pro zbývající místnosti je možné použít automatického odeètení plochy - bodem. Ostatní parametry doplòte podle níže uvedené tabulky. 17 Po dokonèení všech popisù v pøízemí kliknìte v rozbaleném panelu Pomocné funkce K na ikonu Obnov pùvodní nastavení. Tím se vrátí viditelnost hladin do stavu pøed použitím Nastav hladiny pro popis. pomocná úseèka Tip Pokud mezi místnosti 1.03 a 1.04 pøedem nakreslíte pomocnou úseèku tak, aby se místnosti rozdìlily a jejich hranice uzavøely, mùžete i pro nì použít urèení plochy bodem. Po nakreslení popisù pomocnou úseèku smažte. Tip Pro zmìnu nìkterého popisu vyvolejte stejnou funkci Popis místností. V dialogovém panelu kliknìte na tlaèítko Editace < a popis vyberte. Tím se naètou jeho parametry pro editaci. Po dokonèení úprav zadejte OK. Opakováním celého postupu je možné doplnit popisy místností i v dalších podlažích. Pøed použitím Nastav hladiny pro popis pøíslušné podlaží rozsvi te a nastavte jako aktuální (Mùžeme použít funkci Nastavení pracovní plochy.). Pro první místnost v podkroví pak zadejte èíslo místnosti 2.01 a v suterénu napø Názvy jednotlivých položek je možné upravit v textovém souboru /COM/DAT/ck600.dat v instalaci CADKONu. 124

9 STUDIE TUTORIAL Vyplnìní stìn Pomocí funkce Solid 2D stìny stìny vyèerníme. Funkci je však možné použít pro vybarvení stìn jen urèitým stupnìm šedi nebo pro barevné odlišení jednotlivých stìn - záleží jen na volbì barvy vyplnìní. 1 V nástrojovém panelu Kresli-K rozbalte panel Šrafy + sendviè + izolace a vyberte ikonu Solid 2D stìny. 2 Po zadání Enter je možné nastavit barvu vyplnìní v dialogovém panelu. Nastavte barvu DLEHLAD a potvrïte OK. 3 Oknem vyberte všechny stìny v pùdorysu a výbìr ukonèete stisknutím Enter. Stìny se postupnì vyplní. 4 Ze standardního nástrojového panelu rozbalte nabídku Pøekresli a vyberte Regen. Tip Pro úpravu vyplnìní (po pøípadné úpravì stìn) resp. pro zmìnu barvy použijte stejnou funkci Solid 2D stìny. Stávající vyplnìní se vymaže a nakreslí se znovu, podle nového tvaru stìny resp. novì urèenou barvou. Vyplnìní je vykresleno do konstrukce pøíslušných stìn, do zobrazení 2C Solid. Je tvoøeno (neasociativním) šrafováním, pomocí šrafovacího vzoru SOLID. Podobnì nyní ruènì vyplníme také sloup, který zùstal zatím prázdný. 125

10 TUTORIAL STUDIE Vyplnìní sloupu P1 1 Pomocí pøíkazu ZOOM si zvìtšete pohled na sloup. Je to dùležité pro rychlejší vyhodnocení hranice šrafování. 2 V nástrojovém panelu Kresli kliknìte na ikonu Šraf do CADKON hladiny. Tím se nejdøíve vyvolá funkce CADKONu pro vytvoøení (nastavení) hladiny a po ní pøíkaz AutoCADu HŠRAFY. 3 V dialogovém panelu kliknìte na tlaèítko Konstrukce < a nastavte konstrukci K SL0 Sloupy obvodové. Dále na tlaèítko Zobrazení < a nastavte 2C Solid. 4 Kliknìte na tlaèítko Barva hladiny a nastavte barvu 7 (bílá). 5 Potom kliknìte na OK. Definovaná hladina se tím nastaví jako aktuální hladina pro kreslení Následnì se objeví dialogový panel hranièního šrafování. Kliknìte na tlaèítko " " v øádce Vzor a vyberte první položku v kartì Jiný pøeddefinovaný - SOLID. 7 Kliknìte na tlaèítko Výbrat body < a zadejte bod uvnitø sloupu (P1). Hranice se zvýrazní. Pak stisknìte Enter. 8 Potom kliknìte na tlaèítko OK. Sloup se vyplní. 9 Nakonec nastavte zpìt aktuální hladinu 0 (vyberte ji v rozbaleném seznamu hladin v nástrojovém panelu _Vlastnosti objektu ). 126

11 STUDIE TUTORIAL Tip Pokud chcete, napø. pøi vyplnìní stìn pouze urèitým stupnìm šedi, zachovat správné zobrazení obrysù stìn, použijte pøíkaz DRAWORDER (Poøadí): Zmrazte celé podlaží a rozmrazte pouze zobrazení 2C Solid. Z panelu nástrojù Modifikace vyvolejte pøíkaz DRAWORDER a oknem vyberte všechny zobrazené objekty. Stisknutím Enter potvrïte implicitní volbu <Dospod>. Po rozmrazení celého podlaží a regeneraci budou hranice stìn viditelné. Popisy Pøidáme popis terasy a popis výkresu. 1 V nástrojovém panelu Kresli-K rozbalte panel _CK Pomocné pøíkazy a vyberte ikonu Popis. 127

12 TUTORIAL STUDIE 2 Tato funkce umožòuje vytváøet rùzné typy popisù potøebných k popisování stavebních výkresù. Kliknìte na ikonu umístìnou v levém horním rohu panelu. V zobrazeném panelu je možné vybrat typ popisu. 3 3 Vyberte typ Text. Pokud jste doposud nezmìnili nastavení, byl tento typ nastaven jako výchozí, a parametry by mìli odpovídat níže zobrazenému panelu. 4 Do editaèní øádky v poli Text napište TERASA a z klávesnice zadejte Enter. 5 Potom kliknìte na Vložit < a popis umístìte. 6 V pøepínaè v poli Maska nastavte na II.. Maska slouží pro pøepínání mezi rùzným nastavením parametrù. V tomto pøípadì nastaví výšku textu na 5 mm (údaj je vypsán hned pod pøepínaèem masky) a kreslení popisu tlustou èarou (tomu odpovídá bledìmodrá barva v náhledu). Masku, resp. popis je však možné nastavit libovolnì, pomocí tlaèítka Parametry. 7 Do editaèní øádky (po naètení dialogového panelu je kurzor již v této øádce umístìn) napište PÙDORYS PØÍZEMÍ, zadejte Enter a popis vložte. 8 Dialogový panel zavøete kliknutím na tlaèítko Konec

13 STUDIE TUTORIAL Popisy se vykreslily do tzv. obecných hladin. Obecné hladiny jsou obdobou konstrukcí (v názvu hladin CADKONu jsou zastoupeny rovnìž tøetím až pátým znakem) a mají rovnìž svou databázi. Liší se však využitím. Do obecných hladin jsou kresleny entity spoleèné pro všechny moduly, doplòující výkresy. Tyto entity netvoøí model (nemají 3D zobrazení). Jsou to napøíklad kóty, symboly, osnova, apod. Šrafy Vyšrafováním zpevnìných ploch terénu naznaèíme dlažbu. P1 P3 P2 P4 1 Pomocí pøíkazu ZOOM zvìtšete co možná nejvíc oblast, která má být vyšrafována (tak, aby byla celá vidìt). 2 Na pøíkazovou øádku zadejte SNAPBASE a ukažte spodní levý roh terasy (P1). Tato promìnná udává poèátek (kroku, viz Nástroje/Kreslící pomùcky, a) šrafování. Tím jsme zajistili, že dlažba bude v tomto rohu lícovat. 3 V nástrojovém panelu Kresli kliknìte na ikonu Šraf do CADKON hladiny. 4 V dialogovém panelu "Vytvoøení hladiny" nastavte konstrukci desek K DE2 Terén a typ èáry CONTINUOUS. Pak kliknìte na OK. 5 V dialogovém panelu hranièního šrafování nastavte z rozbalovacího seznamu typ šrafovacího vzoru Uživatelsky definovaný. Dále zadejte Rozteè = 450 a oznaète parametr Dvojité. 6 Dále kliknìte na tlaèítko Vybrat body < a ukažte oblasti, které chcete vyšrafovat (body P2, P3, P4). Výbìr ukonèete zadáním Enter. (O správnosti se mùžete pøesvìdèit pomocí tl. Náhled.) 7 Pak kliknìte na OK. 8 Pomocí pøíkazu Rychlý pp se pøesuòte nad oblast vstupu. 9 Na pøíkazovou øádku zadejte znovu SNAPBASE a ukažte tentokrát levý horní roh desky. Tip Opakování zadání z pøíkazové øádky (zadaného pøíkazu nebo hodnoty) je možné pomocí klávesy šipka nahoru ( ). 10 Vyvolejte tentokrát rovnou pøíkaz pro hranièní šrafování (hladina CADKONu je již nastavena). Šrafy definujte stejným zpùsobem jako v pøedešlém pøípadì. 11 Nakonec nastavte SNAPBASE zpìt do bodu 0,0 a rovnìž aktuální hladinu

14 TUTORIAL STUDIE Pohledy Na jednom pøíkladu si uvedeme postup, jak ze základního modelu získat výkresy pohledù. Generování pohledu (stejnì tak i øezu s pohledem, jak bude vysvìtleno pozdìji) je nároènìjší operace a délka jejího provedení je závislá na rychlosti poèítaèe a správném nastavení provozních parametrù Windows. Velký objem dat se tak mùže zpracovávat i desítky minut. Pøed jejím spuštìním je proto vhodné model co nejvíce zjednodušit - to znamená zmrazit všechny vnitøní konstrukce, tj. vnitøní stìny, schodištì, atd., které se na vnìjších pohledech stejnì neprojeví. Použijeme k tomu funkci Nastavení pracovní plochy, kde jsou kromì výkresù pøipravena také rùzná pomocná nastavení. Mezi nimi i nastavení pro generování pohledù. Nastavení hladin (úprava v nastavení pracovní plochy) Pomocí ovládání zobrazení nejdøíve zobrazíme celý model (3D) a zhasneme pùdorysy (2D): 1 Nejdøíve si pro lepší pøehled nastavíme axonometrii Shift+F1. 2 V nástrojovém panelu Vlastnosti objektu vyberte nyní Nastavení pracovní plochy Nastavení pracovní plochy je možné též vyvolat pomocí klávesové zkratky Ctrl+3, nebo po kliknutí pravého tlaèítka myši do grafické plochy vybrat Nástroje / Nastavení pracovní plochy. 3 V zobrazeném dialogovém panelu kliknìte na "+" pro rozbalení nabídky pro 3D Model a vyberte položku model pro generování pohledu. 4 Poklepejte na ni nebo kliknìte na Nastavit. Ve výkresu je nyní pouze 3D model (viz. pole Popis) - vše 2D, Hmoty, je zmraženo, a dokonce jsou zmraženy i všechny vnitøní konstrukce (které byly oznaèeny jako vnitøní - tedy na tøetím místì oznaèení bylo použito písmeno, tj. v našem pøípadì pouze vnitøní stìny). Budeme-li však chtít zmrazit ještì nìkteré další konstrukce (schodištì, zábradlí) èi vypnout podlaží Suterén, mùžeme toto nastavení upravit. 5 Kliknìte na Upravit v pravé èásti dialogu. Zobrazí se panel pro definici vybrané pracovní plochy. 6 V poli Nová akce kliknìte na Podlaží a v zobrazeném seznamu poklepejte na 01 Suterén. 7 Potom kliknìte na tlaèítko à. Tím se zmrazení podlaží 01 pøidá do seznamu Provádìné akce. 8 Nyní v poli Nová akce kliknìte na tlaèítko Reset. (Podlaží se zmìní zpìt na "??"). 9 Dále kliknìte na Konstrukce a v seznamu poklepejte na K TR0 Schodištì vnìjší a kliknìte na à. Tím jsme pøidali zmrazení schodiš. V seznamu Konstrukce bychom mohli vybrat též "K TR?", kde "?" nahrazuje libovolný znak - tím by byla zahrnuta celá skupina konstrukcí pro schodištì (v pøípadì kdybychom mìli ve výkresu rùzná schodištì, napø. TK0, TK1, TKA, apod. a chtìli je všechny vybrat). 10 Ze seznamu Konstrukce vyberte ještì K GL0 Zábradlí vnìjší a opìt jej stisknutím à pøidejte do seznamu pro provádìné akce. Akce mùžeme též slovnì doplnit do pole Popis, (napø. - zmrazit podlaží 01, zmrazit schodištì a zábradlí). 130

15 STUDIE TUTORIAL 11 Kliknìte na Náhled a pro vizuální kontrolu nastavení ve výkresu. Náhled ukonèete kliknutím na OK nebo stisknutím Enter. 12 Úpravu potvrdíme kliknutím na OK. 13 Nyní dáme upravený stav znovu Nastavit a Zavøít. 14 Stisknutím Shift+Esc nastavte zpìt pùdorysný pohled, nutný pro zadání smìru pohledu. Vytvoøení pohledu Pomocí pøíkazu ZOOM a PP objekt zmenšete a umístìte do dolní poloviny obrazovky. Tip Urychlení vykreslení pohledu dosáhneme tím, že pøed spuštìním funkce na tvorbu pohledù CADKON ukonèíme a poté znovu naèteme. Urychlení je zpùsobeno vyèištìním pamìti. 131

16 TUTORIAL STUDIE P4 P3 P2 P1 1 V nástrojovém panelu Kresli-K rozbalte panel Pomocné funkce K a vyberte Pohled. 2 Zobrazí se dialogový panel funkce pro vytváøení øezù a pohledù. Do položky Jméno øezu zadejte J a stisknìte Enter. 3 Do položky Popis zadejte POHLED JIŽNÍ. 4 Výšku popisu nastavte na 5 mm podle mìøítka. 5 Kliknìte na Smìr pohledu <. Popisy pohledù a øezù se kreslí do samostatné skupiny obecných hladin Øezy (SH?). Tøetí znak je dán oznaèením pohledu (øezu). Pokud pro zadaný znak není v databázi obecných hladin hladina pøipravena, následuje dotaz na doplnìní parametrù k této obecné hladinì. 6 Nyní zadejte dvìma body (P1, P2) smìr pohledu. Použijte pøitom režimu POLÁR (F10). 7 Následuje dotaz na výbìr objektù. Všechny hrany ploch se pøitom zobrazí. Stisknìte Enter pro výbìr celého výkresu. 8 V dialogovém panelu potom kliknìte na OK. 9 Zadejte poèáteèní bod pohledu (P3). Po chvíli se pohled vykreslí. 10 Nakonec zadejte poèáteèní bod popisu (P4). 132

17 STUDIE TUTORIAL Øez/pohled CADKON První bod pøímky pohledu <nápovìda>: P1 Druhý bod pøímky pohledu: P2 Vyber objekty nebo <celý výkres>: Vyberte objekty: Enter Chvíli strpení, prosím... Poèáteèní bod pohledu: P3 Chvíli strpení, prosím... OK. Poèáteèní bod popisu: P4 Pøíkaz: Pohledy se kreslí do samostatného podlaží, s oznaèením P? kde druhý znak odpovídá zadanému jménu pohledu. Konstrukce zobrazených objektù jsou zachovány. Objekty jsou vykresleny v zobrazeních 2A (Pohled) a 2P (Zakryté hrany v pohledu). Po uložení a opìtném naètení výkresu se na obrazovce objeví dialogový panel pro doplnìní parametrù k podlaží pohledu (PJ). Do položky Název podlaží doplòte Pohled jižní, zadejte Enter a potom kliknìte na OK. 133

18 TUTORIAL STUDIE Úpravy pohledu Pohledy jsou vykresleny z úseèek. Jednotlivé detaily je tak možné dále upravovat nebo doplnit. Nejdøíve si nastavíme pracovní plochu pro kreslení pohledu. 1 V nástrojovém panelu Vlastnosti objektu vyberte Nastavení pracovní plochy. 2 Kliknìte na "+" pro rozbalení nabídky pro PJ POHLED J-J a poklepejte na položku Výkres pohledu. 3 Ukonèete pomocí Zavøít. Tím se stane aktuální podlaží PJ a provede se zoom na vygenerovaný pohled. Zakryté hrany (zobrazení 2P) jsou zmraženy. 4 Rozhraní mezi stìnami a stropní deskou pøízemí vymažte a svislé hrany stìn prodlužte k hranì øímsy. 5 Pohled dále vyèistìte vymazáním nepøehledných úseèek mezi pootevøenými dveømi apod. 6 Po vyèištìní pohledu støechu vyšrafujte pomocí funkce Šraf do CADKON hladiny. Pøi vytvoøení hladiny zadejte OK. Použijte šrafovací vzor KRYTINA2-40 s mìøítkem 1. Pøed urèením hranice se pøepnìte do karty Pokroèilé a nastavte Zpùsob detekce ostrovù na Vnìjší. Výbìr bodù a vyšrafování støechy potom proveïte ve dvou krocích. Tím zabráníte, aby se spoleènì se støechou nevyšrafovala i výplò dveøí lodžie. 7 Zmìòte barvu hran výplní u šikmo natoèených dveøí, jež se vykreslili barvou 4 (bledì modøe, tj. barvou skla) na barvu 7 (bílá). Barva 4 (a barva 6) je totiž tištìna silnì (viz poznámka v kapitole Tisk). Použijte k tomu pøíkazu Vlastnosti z nástrojového panelu _Vlastnosti objektu nebo funkce Editace barev z rozbaleného panelu _Vlastnosti. 8 Zmìòte rovnìž barvu ev. tlouš ku èáry znázoròující terén na barvu 6 (fialová), aby naopak byla vykreslena silnì, a upravte její délku. 9 Pøípadnì ještì upravte umístìní popisu. 10 Nakonec nastavte zpìt aktuální hladinu "0". 134

19 STUDIE TUTORIAL Popis pohledu Pro popisování pohledù mùžeme opìt využít funkci CADKONu Popis. 1 V nástrojovém panelu Kresli-K rozbalte panel _CK Pomocné pøíkazy a vyberte ikonu Popis. 2 Zkontrolujte, zda je nastaveno podlaží s oznaèením PJ. 3 Kliknìte na ikonu umístìnou v levém horním rohu panelu a vyberte typ popisu Bubliny s odkazovou èárou. 4 V pøepínaè v poli Maska nastavte na III.. 5 Kliknìte na Parametry a v poli Hranièní znaèka : zrušte parametr Podle umístìní opakovaným klikáním nastavte parametr Hranièní znaèka na plný kroužek Pak zadejte OK. 6 V dialogovém panelu oznaète Nìkolikanásobné vložení. 7 Do editaèní øádky napište &N1 a Enter (z klávesnice). Pro napsání prvních dvou znakù využijte stejnì oznaèeného tlaèítka v poli Text. Znaky &N urèují, že se pøi násobném vkládání bude èíslo, které za nimi následuje, zvyšovat. 8 Kliknìte na tlaèítko Vložit < a zadejte umístìní bubliny a odkazové èáry. 9 Pokraèujte vkládáním dalších bublin podle obrázku a pro ukonèení zadejte Enter. 10 V dialogovém panelu potom kliknìte na Konec

20 TUTORIAL STUDIE 5 Tip Nakresleným bublinám lze pomocí funkce Editace bublin pøiøadit informace, které se dají vyhodnotit do tabulky (viz PROJEKT/Specifikace oken a dveøí). Perspektiva Pro vytvoøení perspektivního pohledu CADKON nabízí dvì funkce: CADKON Perspektiva (využívající pøíkaz DPOHLED), kterou použijeme, pokud známe pøedem stanovištì a bod požadovaného pohledu funkce CKView slouží pro dynamické prohlížení objektu a umožòuje zvolený pohled nastavit i do výkresu Nejdøíve si popíšeme první, pozdìji zmíníme i druhý zpùsob. Nastavení hladin Pro perspektivní pohled mùžeme použít stejné nastavení, které jsme provedli pro vytvoøení pohledu. Podlaží pohledu však nyní zhasneme a jako aktuální nastavíme znovu pøízemí. 1 V nástrojovém panelu Vlastnosti objektu vyberte Nastavení pracovní plochy. 2 Nejdøíve nastavíme jako aktuální Pøízemí. Kliknìte na "+" pro rozbalení nabídky pro _1 Pøízemí a poklepejte napøíklad na položku vše. 3 Nyní rozbalte nabídku 3D Model a poklepejte opìt na naše upravené nastavení model pro generování pohledu, které se bude hodit i pro perspektivu. 4 Ukonèete pomocí Zavøít. CADKON Perspektiva Perspektiva se nejlépe zadává v pùdorysném pohledu. Pomocí pøíkazu ZOOM umístìte objekt do horní poloviny obrazovky. 136

21 STUDIE TUTORIAL P2 P1 1 Ve standardním panelu nástrojù rozbalte panel Oko (Pojmenované pohledy) a kliknìte na ikonu CADKON Perspektiva. 2 Objeví se dotaz na výbìr objektù. Jedná se o objekty, které budou zobrazovány pøi nastavování perspektivy. Zadejte Enter pro celý výkres. 3 Jako stanovištì (místo z kterého se budete dívat) ukažte pøibližnì bod P1 (25000, ). 4 Výšku stanovištì zadejte Ze stanovištì se nyní táhne pružná úseèka. 5 Zadejte bod pohledu P2 (13000, 7000). 6 Výšku bodu pohledu zadejte stejnou 1800 mm. 7 Podle polohy kurzoru se nyní zobrazuje šíøka (úhel) zábìru a jemu odpovídající ohnisková vzdálenost objektivu. Ukažte úhel odpovídající kameøe 35 mm. 8 Nabídnutou ohniskovou vzdálenost potvrïte, nebo jí opravte na 35 mm. 9 Zobrazí se zadaná perspektiva, pøièemž je ještì možné jednotlivé parametry upravit (zejména Vzdálenost a Ohniskovou vzdálenost). Jste-li spokojeni, zadejte pro pokraèování Enter. 10 Na následující dotazy zadejte: Vystínovat Ne Skryté hrany odstranit Ano Vytvoøit snímek Ne Perspektiva se vykreslí. Odstranìním skrytých hran odstraníme prùhlednost objektu (drátìného modelu). To je možné provést i dodateènì, pomocí pøíkazu SKRYJ Perspektiva CADKON Vyber objekty nebo <celý výkres>: Vyberte objekty: Enter Výška základny aktuálního podlaží = 0 mm Stanovištì <11359,11012,0> : P1 Výška stanovištì <1801>: 1800 Bod pohledu <11359,11012,0> : P2 Výška bodu pohledu <1800>: 1800 Ohnisková vzdálenost objektivu 35 mm 137

22 TUTORIAL STUDIE Ohnisková vzdálenost objektivu [mm] <34>: 35 (S)tanovištì/(B)od pohledu/(v)zdálenost/(o)hnisk.vzd. (dále<enter>): Enter Vystínovat? [A/N]<N>: Enter Skryté hrany odstranit? [A/N]<N>: a Chvíli strpení, prosím... Odstraòuji skryté hrany... Vytvoøit snímek? [A/N]<N>: Enter Pøíkaz: Uložení pohledu Vytvoøený perspektivní pohled uložíme, abychom jej mohli pozdìji znovu nastavit pro vytištìní. 1 Ve standardním panelu nástrojù znovu rozbalte panel Oko a vyberte Pojmenované pohledy. 2 V dialogovém panelu Pohled kliknìte na Nový. 3 Do pole Název zadejte napø. PERSPEKTIVA1 a potom kliknìte na OK. 4 Pohled potom zavøete rovnìž kliknutím na OK. Takto uložený pohled znovu nastavíte pomocí stejné funkce, výbìrem pøíslušného pohledu v seznamu a zadáním Aktuální. Šraf støechy Rovnìž v perspektivním pohledu mùžeme uplatnit šrafy. Musíme však vyšrafovat pøímo jednotlivé plochy modelu. CADKON k tomu nabízí funkce: Šraf 3D plochy Šraf støechy Použití druhé z nich si ukážeme: 1 Zadáním Shift+Esc nastavte zpìt pùdorysný pohled. 2 V nástrojovém panelu Kresli-K rozbalte nabídku Šrafy + sendviè + izolace a vyberte ikonu Šraf støechy. 3 Vyberte støechu, napø. ukázáním na høeben. 4 V pøíkazové øádce zvolte volbu Nastav. 5 V seznamu šrafovacích vzorù vyberte KRYTINA2-40 a zadejte OK. Plochy støechy se vyšrafují. 138

23 STUDIE TUTORIAL Šraf støechy CADKON Vyber støechu nebo šraf støechy: Vyber šrafovací styl [Nastav] <SOLID>: n Vybrán šrafovací styl: KRYTINA2-40 Pøíkaz: Šrafy jsou vykresleny ve stejné konstrukci jako støecha, v zobrazení 3H a tvoøí samostatný dílec. Nastavte nyní znovu perspektivní pohled a zadejte zkratku Shift+F11 pro skrytí hran nebo Shift+F12 pro stínovaný pohled. Pomocí Shift+F10 nastavte zpìt "drátový" pohled. Mùžete vyzkoušet též pøíkaz 3D Orbit (Shift+F9) pro dynamickou zmìnu pohledu. Po dokonèení nastavte zpìt pùdorysný pohled pomocí Shift+Esc. CKView Tip Pøed spuštìním prohlížeèe zmrazte šraf støechy (napø.zmrazením zobrazení 3H). Odezva prohlížeèe se tím urychlí. Chcete-li šraf pøesto zobrazit, zkuste zmìnit jeho barvu na barvu 1 (èervená). Proveïte to zmìnou barvy hladiny (ckda0_23h), pomocí pøíkazu HLADINA. 1 Ve standardním panelu nástrojù kliknìte na CKView. 2 Pøi dotazu na výbìr objektù zadejte e a Enter (volba výbìru vše). Do prohlížeèe se naètou všechny zobrazené èásti výkresu. Stisknete-li pøi dotazu na výbìr objektù rovnou Enter, naètou se do prohlížeèe všechny objekty výkresu, a to i ze zmražených a vypnutých hladin. 139

24 TUTORIAL STUDIE 3 Výchozí je nastaven stejný pohled jako ve výkresu. Vyzkoušejte pøepínaè Perspektiva/axonometrie a nechte nastavenou perspektivu. 4 Pøepínaè zobrazení nastavte na Stín a nechte zapnuté jenom 3D. 5 Nyní kliknìte a stále držte stisknuté levé tlaèítko myši na pákovém ovladaèi Pohled-otáèení a plynulým pohybem myši mìòte pohled. 6 Zvolený pohled lze nastavit do výkresu kliknutím na Nastavit. 7 Kliknìte pravým tlaèítkem myši do zobrazovací plochy panelu a z roletky vyberte Nastavení prostøedí. 8 V panelu Nastavení prostøedí zatrhnìte v sekci Ostatní Povolit antialiasing a prùhlednost a kliknìte na Konec - tím je zapnuta prùhlednost prosklených výplní (všeho, co je barvou è. 4). Pohled je rovnìž možné uložit jako bitmapu: 9 Kliknìte pravým tlaèítkem myši do zobrazovací plochy panelu a z roletky vyberte Ulož jako BMP, zadejte název bitmapy a kliknìte na Uložit. 10 Zvolte rozlišení a po kliknutí na tlaèítko Do souboru zadejte název a umístìní souboru. Pak kliknìte na Uložit a na OK. Upozornìní! Volba "Ulož jako BMP " je pøístupná, jen pokud je v prostøedí Windows nastavena barevná paleta na více než 256 barev. 11 Ukonèete kliknutím na Konec

25 STUDIE TUTORIAL Tisk V této èásti si ukážeme, jak pøipravené výkresy studie spoleènì vytisknout. Použijeme k tomu tzv. výkresový prostor (na rozdíl od modelového prostoru, ve kterém jsme dosud kreslili). Do spoleèného rozvržení pøipravíme pùdorys, pohled i perspektivu. Výkresový prostor si lze pøedstavit jako èistý list papíru, na kterém rozvrhneme (v mìøítku 1:1) výsledný vzhled výkresu pro tisk. Vytvoøený model se v nìm pøitom zobrazuje pomocí výøezù - jakýchsi okének do modelového prostoru. V každém takovém výøezu mùže být nastaven libovolný pohled a rovnìž je možné urèit, které hladiny nemají být v tom kterém výøezu zobrazeny. Výkresových prostorù mùže být ve výkresu libovolné množství a jsou definovány jako tzv. Rozvržení. Pøepínání mezi nimi je možné pomocí záložek pøi dolním okraji pracovního okna. Výkresový prostor - nastavení rozvržení 1 Kliknìte na záložku Rozvržení1. Tím se zobrazí "prázdný list papíru", na který si rozvrhneme náš výkres pro tisk. Každé rozvržení pøedstavuje konkrétní formát konkrétního výstupního zaøízení. Èárkovaný rámeèek ukazuje pak skuteènou plochu, kterou dokáže dané zaøízení na daném formátu potisknout.protože každý uživatel používá pro tisk jiné zaøízení, použijeme pro náš pøíklad tisk do formátu DWF, který je možný v každé standardní instalaci AutoCADu Kliknìte pravým tlaèítkem na záložku Rozvržení1 a z menu vyberte Nastavení stránky. (Rovnìž je možné vybrat nabídku Soubor / Vzhled stránky.) 3 V zobrazeném dialogovém panelu kliknìte do políèka Název rozvržení a zadejte Studie. 4 V záložce Vykreslovací zaøízení vyberte z roletky v poli Konfigurace plotru zaøízení DWF Classic.pc3. 141

26 TUTORIAL STUDIE Pro vaše konkrétní zaøízení si mùžete vytvoøit vlastní konfiguraèní soubor pc3 pomocí prùvodce z nabídky Nástroje / Prùvodci / Pøidat tiskárnu (viz též Nápovìda / Rychlý úvod do vykreslování). Další postup je potom obdobný. 5 V dialogovém panelu Nastavení stránky se pøepnìte do karty Nastavení rozvržení a z roletky velikost papíru vyberte ISO A3 ( x MM). 6 Zadejte OK. Rámeèek výkresu a popiska Rámeèek i popiska se vloží do aktuálního podlaží, proto nejdøíve zkontrolujte, je-li aktuální _1 Pøízemí, a pøípadnì jej, napø. pomocí funkce Øízení podlaží, jako aktuální nastavte. 1 V nástrojovém panelu Kresli-K rozbalte panel _CK Nástrojové panely a kliknìte na ikonu Nástr.panel Rámeèky a razítka. 2 V panelu Rámeèky a razítka kliknìte na ikonu A3 (formát velikosti A3) a zadejte bod vložení 0,0. 3 Pomocí pøíkazu ZOOM zobrazte celý výkres (poklepáním na prostøední tlaèítko/koleèko myši). 4 Dále kliknìte na ikonu POP pro vložení popisky. Bod vložení ukažte uchopením pravého dolního rohu vnitøního rámeèku (P1). 5 V dialogovém panelu vyplòte atributy popisky a pak kliknìte na OK. Tip Pro dodateènou zmìnu nebo pozdìjší doplnìní atributù použijte pøíkaz DIATR (Editace atributù z nástrojového panelu Modifikace II). Nástrojový panel Rámeèky a razítka již mùžete zhasnout. Tip Také rámeèky je vhodné upravit tak, aby odpovídaly skuteèným možnostem zaøízení pro tisk (i vašim požadavkùm). Pro jejich zmìnu otevøete pøíslušný soubor ccfrm_a4.dwg až ccfrm_a0.dwg ve vaší instalaci CADKONu. Soubory se nacházejí v podadresáøi /CK14/COM/DWG/. Podobnì je možné uzpùsobit i razítka, editací souborù ccraz0.dwg, ccraz1.dwg èi doplnìním souboru ccraz2.dwg (ikona "RAZ2"). Vidíme, že náš rámeèek pøesahuje zvolený formát. Tento konflikt je možné vyøešit použitím vlastní "oøíznuté" velikosti rámeèku nebo zvìtšením plochy papíru - použitím uživatelského rozmìru papíru. Tento postup si nyní ukážeme. 142

27 STUDIE TUTORIAL Upozornìní! Pøi používání ne-cadkon hladin, se vyhýbejte zadávání názvù o délce 8 nebo 9 znakù. Pokud by taková hladina splnila v nìkterém dalším ohledu podmínky hladin CADKONu, bude CADKON pøi pøíštím naèítání výkresu požadovat doplnìní parametrù konstrukce, resp. obecné hladiny a podlaží. Bude-li napøíklad výkres obsahovat hladinu skupina2, bude požadováno doplnìní konstrukce UPI a podlaží NA! Tip Místo hladiny _VÝØEZY použijte hladinu DEFPOINTS. Toto je specifická hladina AutoCADu která se vytváøí automaticky pøi kótování a kreslí se do ní kótovací body. Je zvláštní tím, že se její obsah pøi tisku nikdy nezobrazí (jako jediné již ve verzích pøed R2000).Avšak pozor - má ještì jednu zvláštnost, její viditelnost ve výkresu se øídí viditelností hladiny "0" (nula)! Aby byl její obsah viditelný, nesmí být hladina "0" zmražena! P3 P2 Výøez pro pùdorys Vytvoøíme výøez pro pùdorys: P1 1 V nástrojovém panelu _Výøezy kliknìte na ikonu Výøez. 2 Zadejte rohové body výøezu - pøibližnì podle obrázku (body P2,P3). Ve vytvoøeném výøezu se zobrazí modelový prostor s naposledy nastaveným pohledem. 3 Kliknìte dvakrát do vytvoøeného výøezu. Køíž kurzoru se nyní zobrazuje jen v rámci tohoto výøezu. Dále nastavíme správnou viditelnost hladin: Uvnitø volných výøezù (výkresového prostoru) je možné zmrazit zvolené hladiny pomocí pøíkazu VHLADINA tak, že nejsou viditelné pouze pro daný výøez. Toho využívá i funkce Nastavení pracovní plochy, která v tomto pøípadì nejdøíve ve výkresu zapne a rozmrazí všechny hladiny a provede nastavení pomocí pøíkazu VHLADINA pouze pro zvolený výøez. Pøed spuštìním pøíkazu Nastavení pracovní plochy pokud možno nastavte jiný než perspektivní pohled. V perspektivním zobrazení totiž nemùže funkce provést pøíkaz zoom. 143

28 TUTORIAL STUDIE 4 V nástrojovém panelu Vlastnosti objektu vyberte Nastavení pracovní plochy. 5 Rozbalte nabídku pro _1 Pøízemí a poklepejte na položku Studie. Vidíme, že chybí šrafy zpevnìných ploch (zobrazení 2H-šrafy je v pøipraveném nastavení zmraženo). Nastavení proto upravíme. 6 Kliknìte na Upravit a v poli Nová akce vyberte z roletky položku _T Vybrané rozmrazit. 7 Z konstrukcí vyberte K DE2 Terén a ze zobrazení 2H Sendviè, šraf, pak kliknìte na tlaèítko à. Mùžete doplnit Popis napø. - rozmrazit šrafy terénu a OK. 8 Zadejte znovu Nastavit a ukonèete funkci kliknutím na Zavøít. Nakonec nastavíme pùdorysný pohled a správnou velikost zobrazení pùdorysu: 9 Zadáním zkratky Shift+Esc nastavte ve výøezu pùdorysný pohled. 10 Pro nastavení mìøítka pohledu na 1:100 kliknìte na ikonu Zoom XV dle mìøítka v panelu Výøezy. Mùžeme též použít roletkového seznamu v nástrojovém panelu Výøezy pro nastavení jiných mìøítek nebo zadat hodnotu mìøítka desetinným èíslem. 11 Posunem pohledu potom upravte umístìní pùdorysu ve výøezu (prostøední tlaèítko myši, klávesová zkratka Ctrl+Q). Výøez pro pohled Podobnì vytvoøíme výøez pro pohled. P5 P7 P4 P6 1 V nástrojovém panelu _Výøezy kliknìte na ikonu Výøez a zadejte rohové body výøezu (body P4,P5). 2 Pomocí Nastavení pracovní plochy nastavte PJ POHLED J-J / Výkres 3 Nastavte pùdorysný pohled (Shift + Esc). 4 Pomocí Zoom XV dle mìøítka nastavte mìøítko pohledu na 1: Rychlým pp pohled upravte. 144

29 STUDIE TUTORIAL Tip Pokud po nastavení mìøítka není ve výøezu nic vidìt a nemùžete se v nìm zorientovat, zkuste buï použít pøíkaz Sokolí oko, nebo vra te pøedchozí zoom pøed zmìnou mìøítka, nastavte požadovanou èást výkresu pøibližnì doprostøed výøezu a proveïte zmìnu mìøítka znovu. Zadáním Zoom XV dle mìøítka se nastaví ve výøezu velikost pohledu podle aktuálnì nastaveného mìøítka v Nastavení globálních promìnných CADKONu. Obecnì se pro nastavení pohledu, s mìøítkem vùèi výkresovému prostoru, použije pøíkaz ZOOM s volbou XV. Pokud chcete ve výøezu nastavit jiné mìøítko, postupujte takto: uèiòte daný výøez aktuální (kliknutím nebo pomocí zkratky Ctrl+R) na pøíkazovou øádku zadejte pøíkaz ZOOM zadejte velikost zvìtšení vùèi výkresovému prostoru, napø. 1/20xv pro mìøítko 1:20, resp. 1000/20xv pokud pracujete v metrech Tip Po nastavení Zoomu a posunu ve výøezu mùžeme tento "zamknout" proti nechtìné zmìnì pohledu: - dvakrát poklepte mimo výøezy (nebo kliknìte na nápis MODEL ve stavové øádce), vyberte pøíslušný výøez a v menu pravého tlaèítka vyberte Zobrazit zamèený - Ano. Obecnì lze také použít pøíkaz -VÝØEZ s volbou Zamkni. Výøez pro perspektivu Vytvoøíme výøez pro perspektivu a nastavíme v nìm hladiny: 1 V nástrojovém panelu _ Výøezy kliknìte na ikonu Výøez a zadejte rohové body výøezu (body P6,P7) 2 V Nastavení pracovní plochy vyberte upravené nastavení 3D Model / model pro generování pohledu. Toto nastavení by nám vyhovovalo až nato, že deska podlahy pøízemí resp. stropu suterénu je - jako celý suterén - zmražena. V pohledu byla zakryta deskou terénu, ale v perspektivì by chybìla. Proto toto nastavení ještì zkopírujeme a upravíme. 3 Kliknìte na tlaèítko Kopírovat. 4 Zadejte název perspektiva. 5 V poli Nová akce vyberte v roletce položku _T Vybrané rozmrazit. 6 V konstrukcích vyhledejte K DE0 Stropy, v podlaží 01 Suterén a v zobrazení 3 3D_zobrazení. 7 Akci pøidejte kliknutím na tlaèítko à do seznamu provádìné akce. Mùžeme ještì upravit popis - napø. - pro perspektivní pohled, rozmrazit strop suterénu. 8 OK, Nastavit, Zavøít. 9 Ve standardním nástrojovém panelu kliknìte na ikonu Pojmenované pohledy a nastavte jako aktuální pohled PERSPEKTIVA1. Nyní zajistíme, aby se pøi tisku v tomto výøezu skrývaly hrany: 10 Poklepejte mimo výøezy nebo kliknìte na nápis MODEL ve stavové øádce. Tímto se pøepneme do výkresového prostoru. 11 Vyberte výøez a kliknìte pravým tlaèítkem do grafické plochy. Z menu vyberte Skrýt tisk - Ano. 145

30 TUTORIAL STUDIE Nakonec upravíme polohu perspektivy na výkresu: 12 V nástrojovém panelu Modifikace vyberte Posun a upravte polohu perspektivy posunutím výøezu. Tip Velikostí výøezu je možné upravit i velikost zobrazené perspektivy: ukažte na výøez perspektivy ukažte na jeden z modøe zvýraznìných rohových bodù (uzlù), tak aby se stal tento aktivním (èervený) ukažte novou polohu rohu výøezu stisknìte dvakrát za sebou Esc pro zrušení uzlù Tip Pøepínání mezi volnými pohledy a výkresovým prostorem je možné též poklepáním na nápis MODEL resp. VÝKR ve stavové øádce. Nastavení tlouš ek èar CADKONu 146 Každý objekt nakreslený v AutoCADu má definovanou tlouš ku èáry. Tato tlouš ka mùže být použita pro tisk, nebo je možné ji pro konkrétní potøebu pøedefinovat pomocí tabulky plotrovacích stylù (pøiøazení per). Pomocí nastavení tlouš ek èar CADKONu provedeme základní nastavení, které budeme používat napø. pro standardní tisk pùdorysù. Pro specifické pøípady, jako je tisk slepých výkresù nebo matric pro svìtlotisk, potom využijeme možnosti úpravy tlouš ek pomocí tabulky plotrovacích stylù (pøiøazení per). Nejdøíve si prohlédneme nastavení tlouš ek v modelovém prostou. 1 Kliknìte na záložku Model pro pøepnutí zpìt do modelového prostoru. 2 Pomocí nastavení pracovní plochy nastavte _1 Pøízemí / Studie. 3 Ve stavové øádce kliknìte na tlaèítko TLÈ pro zobrazení tlouš ek èar. Tlouš ky se v modelovém prostoru zobrazují urèitým poètem obrazovkových bodù (pixelù), nezávisle na zoomu. Proto jsou tlustší èáry na první pohled dobøe odlišeny, ale pøi vzdálenìjší pohledu se mohou slévat. (Oproti tomu ve výkresovém prostou jsou tlouš ky pøi zapnutí zobrazeny ve skuteèném mìøítku s ohledem na zoom, formát a jednotky vykreslování.) CADKON pøiøazuje tlouš ky jednotlivým objektùm pomocí hladin - podle zobrazení. Slouží k tomu nastavení tlouš ek èar CADKONu. 4 Ze standardního nástrojového panelu rozbalte nabídku Nastavení globálních promìnných a vyberte Nastavení tlouš ek èar CADKONu. 5 V kartì Volba tlouš ek jsou pøehlednì definovány základní tøi typy èar podle tlouš ek, které se ve stavebnictví používají, dále speciální typ teèkovaná pro tisk teèkovaných èar (které vìtšinou nejsou pøi použití standardní tenké dobøe vidìt). Pro pøíklad si doplníme další vlastní tlouš ku pro vìtší popisy. 6 Kliknìte na tlaèítko Pøidat a zadejte název napø. popisy velké. 7 Dále kliknìte do sloupce Tlouš ka a vyberte napøíklad 0.4 mm. 8 Pøepnìte se do karty Pøiøazení vlastností pro zobrazení CADKONu. 9 V seznamu vyberte zobrazení 2Z Popis3 - tlustì, klinìte do sloupce Tlouš ka èáry vyberte z nabídky právì definovaný typ popisy velké. 10 Aby se úpravy provedli u již existujících hladin, oznaète parametr Pøepsat u stávajících hladin. Pomocí tohoto je možné upravit pøíslušné tlouš ky èar hladinám i ve výkresech pøevzatých ze starších verzích AutoCADu nebo pøi dodateèných zmìnách jako nyní. 11 Provedené nastavení bude použito pouze v aktuálním DWG. Chcete-li aby, se právì používalo i pro další nové výkresy, oznaète též parametr Použít toto nastavení pro nové výkresy. Do jiných již vytvoøených výkresù jej mùžete pøenést pomocí "Uložit" a "Naèíst". 12 Kliknìte na OK.

31 STUDIE TUTORIAL Tlouš ky je tøeba vyzkoušet a nastavit podle konkrétního zaøízení pro tisk. Implicitní (též oznaèována jako Výchozí) tlouš ka je tlouš ka, která se mj. automaticky pøiøadí objektùm z DWG z verzí pøed AutoCADem Všeobecnì je brána jako tenká èára. Nastavení její konkrétní velikosti provedeme nejsnáze takto: - kliknìte pravým tlaèítkem do stavové øádky na tlaèítko TLÈ a v zobrazené nabídce vyberte Nastavení - U položky Výchozí vyberte z roletky požadovanou tlouš ku, napøíklad 0.18 mm - Tato tlouš ka bude používána jako výchozí ve všech DWG. Zmìna tlouš ek èar u vybraných objektù Pøi bližším prohlédnutí výkresu si mùžete všimnout, že zelené èárky na rozhraní rùzných konstrukcí stìn jsou zobrazeny tlustì. Mají pøiøazenu tlouš ku èáry podle hladiny (zobrazení øez). Jejich úpravu mùžeme provést následovnì. 147

32 TUTORIAL STUDIE 1 Vyberte oknem zobrazený pùdorys. 2 Ve standardním nástrojovém panelu kliknìte na Vlastnosti (též klávesová zkratka Ctrl+1) 3 Kliknìte na ikonku Rychle vybrat. 4 V roletce Typ objektu vyberte Úseèka. 5 V seznamu Vlastnosti kliknìte na Barva. 6 V roletce Operátor vyberte =Rovna se. 7 V roletce Hodnota vyberte Zelená. 8 Kliknìte na OK a chvíli poèkejte než se výkres prohledá. 9 Kliknìte znovu na ikonku Rychle vybrat. 10 V seznamu Vlastnosti kliknìte na Typ èáry. 11 V roletce Hodnota vyberte CONTINUOUS a znovu kliknìte na OK. Z výchozího výbìru jsou nyní vybrány všechny zelené úseèky nakreslené plnou èarou. Nastavíme pro nì nyní tlouš ku èáry Implicitní. 12 V dialogu vlastnosti kliknìte do øádky Tlouš ka èáry a z roletky vyberte Výchozí. 13 Dialog zavøete klávesovou zkratkou Ctrl+1 nebo kliknutí na køížek na køížek vpravo nahoøe. 14 Výbìr úseèek zrušte 2x stisknutím klávesy Esc. Stejnou úpravu postupnì proveïte pøi zobrazeném pùdorysu podkroví a suterénu. Pøiøazení per Jak již bylo øeèeno, nastavené tlouš ky je možné pøi tisku pøedefinovat pomocí tabulky plotrovacích stylù (pøiøazení per). V AutoCADu existují dva typy tabulek plotrovacích stylù - barevnì závislé (Color Dependent Plot Styles) a pojmenované (Named Plot Styles). CADKON pøedpokládá využití obvyklejší - barevnì závislé tabulky - tj. pøiøazení per podle barev. Nejdøíve si opìt nastavíme pøipravené rozvržení Studie a potøebné nastavení hladin. 1 Kliknìte na záložku Studie. 2 Kliknìte na TLÈ ve stavové øádce pro potlaèení zobrazení tlouš ek èar. 3 Pomocí Nastavení pracovní plochy(ctrl+3) nastavte Vše / rozmrazit a odemknout. 4 Ve standardním nástrojovém panelu kliknìte na Náhled tisku. Takto by byl výkres vytištìn bez použití pøiøazení per. (Tlouš ky èar rozeznáte pøi vìtším pøiblížení). 5 Náhled ukonèete stisknutím klávesy Esc. 6 Kliknìte pravým tlaèítkem na záložku Studie a vyberte Nastavení stránky. (Nebo pomocí nabídky Soubor / vzhled stránky ) 7 V dialogovém panelu nastavení stránky - Studie nastavte kartu Vykreslovací zaøízení. 8 V poli tabulka stylu vykreslování kliknìte na Nová. 9 V prùvodci pro vytvoøení tabulky zvolte Na èisto a Další >. 10 Název tabulky zadejte napø. POKUS a kliknìte na Další >. 11 Dále kliknìte na tlaèítko Editor tabulky stylu vykreslování. 12 V seznamu styly kliknìte napøíklad na Barva1, stisknìte Shift a kliknìte na Barva 7. Vybrali jste základní barvy 1-7 (používané CADKONem). 13 V poli Vlastnosti zmìòte parametr Barva z Použít barvu objektu na Èerná. Takto bude výkres vytištìn "èernobíle". 14 Pro parametr Tlouš ka èáry zmìòte Použít tlouš ka èáry objektu na mm. (Celý výkres bude vytištìn tence.) 148

33 STUDIE TUTORIAL Cadkon ve svém standardním nastavení pøedpokládá pro všechny barvy tenké pero a pouze pro barvy 4 (svìtle modrá) a 6 (fialová) pero tlusté. Takto mùžete dál pro jednotlivé barvy použité ve výkresu pøiøadit a mìnit rùzné další vlastnosti, (vyzkoušejte též Øádkování (øídí sytost barev) èi Styl vyplnìní (pro plochy vyplnìné pomocí šraf SOLID). 15 Po provedení úprav kliknìte na Uložit & Zavøít a Dokonèit. Vytvoøily jsme soubor tabulky POKUS.ctb, který mùžeme dál libovolnì upravovat pomocí tlaèítka Upravit. 16 Kliknìte na OK. 17 vyvolejte znova náhled tisku prohlédnìte se nastavené zmìny. Vlastní tisk se provede pøíkazem PLOT ikona ve standardním nástrojovém panelu, nebo z náhledu tisku volbou Tisk (z menu pravého tlaèítka myši). Vyvolejte pøíkaz PLOT a vyzkoušejte pøipravené tabulky stylù *.ctb. Výsledek si prohlédnìte pomocí tlaèítka Plný náhled v dialogovém panelu tisku. Tisk z modelového prostoru Pùdorysy Pokud chcete vytisknout pouze jeden výkres na jednom formátu, mùžeme tisknout pøímo z modelového prostoru: Rámeèek i razítko vložte vždy do pøíslušného podlaží výkresu - budou automaticky vloženy v nastaveném mìøítku CADKONu. V dialogovém panelu tisku pak zvolte nejlépe oblast pomocí tlaèítka Okno < a požadované mìøítko.. Perspektiva Rovnìž perspektivu je možné vytisknout z modelového prostoru - pøes export do souboru.wmf ji pøevedeme na 2D výkres: nastavte pøíslušný pohled a proveïte skrytí hran z nabídky Soubor vyberte položku Export zadejte jméno souboru a uložte soubor ve formátu WMF; objekty vyberte oknem nastavte pùdorysný pohled a aktuální hladinu, do které chcete pohled vložit z nabídky Vložit vyberte položku Metasoubor Windows vyberte uložený soubor a naètìte jej Perspektiva se vloží jako blok. Nyní je možné tisknout. Požadujete-li provést úpravy, použijte pøíkaz ROZLOŽ. Po rozložení je perspektivní pohled vyskládán z køivek resp. úseèek (v hladinì "0"), které je možné dále editovat. Pohledy Také pro vytvoøení a tisk pohledù by bylo možné použít stejný postup jako u perspektivy, problém však mùže nastat s mìøítkem a s pøesností (aèkoli jsou k dispozici pøíkazy MÌØÍTKO a SROVNEJ). 149

34 TUTORIAL STUDIE 150
