1 Návod k obsluze Elektronický hladinový senzor LK /04-06/02

2 Obsah Ovládací a signalizační prvky 5 Rozměrový výkres 5 Použití z hlediska určení 6 Druhy provozu 8 Montáž 9 Elektrické připojení 10 Programování 11 Uvedení do provozu/ provoz 12 Technické informace/ funkce/ parametry Tabulka binárních hodnot 13 Technická data 16 Nastavitelné parametry 14 Hystereze / Okénková funkce 15 Aplikace 16 Strana 2 z 20

3 Strana 3 z 20

4 Programování 1 Výběr parametru. 2 Nastavení hodnoty * 3 Potvrzení * Snížení hodnoty: Ponechte údaj přesáhnout max. hodnotu. Cyklus začne opět od min. nastavovací hodnoty. Proveďte výběr jednotek před nastavením spínacích bodů (Spx, rpx). Zabráníte tím vzniku chyby ze zaokrouhlení při vnitřním přepočtu jednotek a umožníte tím přesnější nastavení přístroje. Strana 4 z 20

5 Ovládací a signalizační prvky LED - Displej 3 LED červená Tlačítko Mode / Enter Tlačítko Set Zobrazování výšky hladiny zobrazování parametrů a jejich hodnot Signalizace spínacího stavu svítí, je-li výstup 1, 2 nebo 3 propojen; Spínací stav výstupu 4 není signalizován. Výběr parametrů a potvrzení nastavené hodnoty Nastavení hodnot parametrů (spojitě podržením; krokově jednot. stlačeními) Rozměrový výkres Strana 5 z 20

6 Použití z hlediska určení Senzor zjišťuje hladinu media v nádrži v rozsahu aktivní zóny Zobrazuje aktuální výšku hladiny na displeji Vytváří 2 výstupní signály podle svého naprogramování Existují dva vyhodnocovací režimy: Spínací režim Je možné nastavit 4 různé výstupní signály Spínací funkce (je možná samostatná volba pro každý výstup) výstup 1 výstup 2 výstup 3 výstup 4 funkce hystereze / N.O. (Hno) spínací funkce hystereze / N.C. (Hnc) rozpínací okénková funkce / N.O. (Hno) spínací okénková funkce / N.C. (Hnc) rozpínací Binární režim 16-ti krokové analogové vyhodnocení s rozlišením 6,25% měřícího rozsahu. Výstupy OUT1 až OUT4 vytváří 4-bitovou hodnotu v binárním kódu pro každý krok (tabulka hodnot -> strana 13) Strana 6 z 20

7 Použití z hlediska určení Použití Měřící rozsah Senzor průběžně hlídá a analyzuje medium. Senzor se tak přizpůsobuje různým mediím a vyrovnává se s jeho změnami. Pro vodu a vodní roztoky s teplotou > 35 C se přístroj montuje do klimatické trubky (objednací čísla: E43100; E43101; E43102) Senzor je vhodný pro: velmi vodivá a přilnavá media (např. šampony, zubní pasta, lepidlo a.p.) suché granule s nízkou hustotou nehomogení media, která se vzájemně separují a tvoří ostré přechodové hladiny (např. olejová vrstva na vodě několik cm silná nebo vody na dně olejové nádrže) Pozn.: Tenká vrstva o síle několika mm neovlivní funkci senzoru. Strana 7 z 20

8 Použití z hlediska určení Offset Vzdálenost mezi dnem nádrže a spodním okrajem měřící sondy může být zadána jako hodnota offset. Potom jsou zobrazované hodnoty a hodnoty nastavení spínacích bodů vztaženy ke skutečným hodnotám. Druhy provozu Provozní režim Normální pracovní režim. Po zapnutí a uběhnutí doby zpoždění při náběhu * (cca. 1s) je přístroj v provozním režimu.. Provádí kontrolu a spíná transistorové výstupy podle naprogramování. Displej zobrazuje výši aktuální hladiny, červená LED zobrazuje stav spínacího výstupu. * Během doby zpoždění při náběhu displej zobrazuje Režim zobrazování Zobrazení parametrů a jejich nastavených hodnot Je-li krátce stisknuto tlačítko Mode/Enter přejde přístroj do zobrazovacího režimu, který umožňuje přečíst nastavené hodnoty. Vnitřní nastavení přístroje a výstupní funkce pracují jako v provozním režimu Pomocí stisknutí tlačítka Mode/ Enter lze listovat parametry Po krátké stisknutí tlačítka Set je na dobu cca. 15s zobrazena hodnota parametru. Po dalších 15s se přístroj sám vrátí do provozního režimu. Programovací režim Nastavení hodnot parametrů Stlačení tlačítka Set na dobu delší než 5s, během zobrazení hodnoty parametru, přejde přístroj do programovacího režimu. Stačením tlačítka Set je možné měnit hodnotu parametru a tu potvrdit stlačením tlačítka Mode/Enter. Do momentu potvrzení nové hodnoty parametru přístroj pracuje s původní hodnotou. Přístroj se navrátí do pracovního režimu nebude-li stlačeno žádné tlačítko po dobu 15s. Strana 8 z 20

9 Montáž Pokud je to možné, uchyťte přístroj v neaktivní zóně (I-montážní prostor M1). Aktivní zóna (A) má být v prostoru nádrže Doporučení Pro optimální funkci doporučujeme: část aktivní zóny umístit nad horní okraj nádrže (nad hladinu přepadu - 1cm pro LK8022; 1,5cm pro LK8023; 2,5cm pro LK8024) Speciální montážní podmínky Je rovněž možné přichytit montážní úchytky v horní části aktivní zóny (přípustná montážní zóna M2). To sníží aktivní zónu na vzdálenost mezi montážním úchytkou a koncem sondy. V tomto případě musí být montážní úchytka nad horním okrajem nádrže (horní hladinou přepadu) (3cm pro LK8022; 5cm pro LK8023; 8cm pro LK8024). Je-li přístroj umístěn do malé plastikové nádrže, měl by být umístěn ve středu nádrže. Pro nečistá media: přístroj by měl být umístěn v místě největšího pohybu media. Při montáži do kovových trubek musí být přístroj umístěn ve středu trubky. Vnitřní průměr trubky musí být min. 120mm. Kovové prvky uvnitř nádrže (trubky ap.) musí být umístěny ve vzdálenosti min. 60mm od aktivní zóny přístroje. Jinak budou přístrojem vyhodnoceny jako montážní úchytka (a bude snížen rozsah aktivní zóny). Při montáži do kovové nádrže musí být dodrženy odstupy: - přístroj -> stěna nádrže: 40mm - přístroj -> dno nádrže: 10mm Strana 9 z 20

10 Montáž Několik přístrojů v nádrži Je-li v nádrži použito více senzorů LK nebo LI musí být zachován odstup 45mm mezi sondami. Montážní příslušenství Pro snadnou a rychlou montáž použijte ifm montážní příslušenství. (Objednací číslo E43000 až E43007.) Poznámka: Při použití montážního příslušenství smí být vnitřní přetlak v nádrži max. 0,5bar. Krátkodobé převýšení na vnitřní přetlak 3bar je přípustné (max. 1min.). Elektrické připojení Přístroj smí být zapojován pouze odbornými pracovníky Postupujte podle národních i mezinárodních předpisů pro zřizování elektrotechnických zařízení Elektrické napájení podle EN50178, SELV, PELV Před připojením uveďte přístroj do stavu bez napětí. Barvy vodičů ifm zapojení: 1 = BN (hnědá) 2 = WH (bílá) 3 = BU (modrá) 4 = BK (černá) 5 = GY (šedá) 6 = PK (růžová) 7 = VT (fialová) 8 = OG (oranžová) n.c. (nezapojeno) Uzemnění pouzdra senzoru Pro bezpečnou detekci některých medií (např. olej) a pro naplnění požadavků předpisů je nutné přístroj uzemnit. To se provádí propojením připraveného zemnícího kontaktu, např. na stěnu nádrže. Přístroj používá uzemnění nebo potenciál nádrže jako referenční. To znamená, že měřící proud musí protékat z měřící sondy zpět do přístroje skrz kontrolované medium. Pokud přístroj není uzemněn, může měřící proud protékat zpět připojovacím kabelem neznámou cestou. To by mohlo způsobit ovlivnění ostatních měřících přístrojů. EMC / standardy Přístroj naplňuje požadavky EN a je výrobek třídy A. Přístroj může způsobovat radio-interference. Uživatel může učinit v případě potřeby dodatečná opatření. Strana 10 z 20

11 Nastavitelné parametry -> strana 14 Programovací menu -> strana 14 Programování 1 Stlačte opakovaně tlačítko Mode/Enter dokud se nezobrazí požadovaný parametr 2 Stlačte a podržte tlačítko Set. Hodnota zvoleného parametru bude blikat po dobu 5s poté se bude hodnota zvyšovat * (krokově jednotlivými stisky nebo spojitě trvalým stiskem) 3 4 Změna dalších parametrů Postup opakujte od bodu 1 Stlačte krátce tlačítko Mode/Enter potvrzení. Parametr je opět zobrazen, zvolená nová hodnota parametru se stane účinnou. Ukončení programování Vyčkejte 15s nebo opakovaně stlačte Mode/Enter dokud nebude opět zobrazena aktuální měřená hodnota * Snížení hodnoty parametru: Ponechte hodnotu parametru přeběhnout max. hodnotu. Cyklus začne opět od min. nastavovací hodnoty Prodleva Uzamčení / odemčení Pokud během programování nebude stlačeno žádné tlačítko po dobu 15s, přejde přístroj do pracovního režimu a nezměněnými hodnotami. Přístroj je možné elektronicky uzamknout, jako ochranu proti nežádoucí změně parametrů. V pracovním režimu stlačte obě tlačítka na 10s. Zobrazení displeje krátce pohasne, jako potvrzení o uzamčení/ odemčení. Přístroj je dodáván v neuzamčeném stavu. Při pokusu o změnu parametrů u uzamčeného přístroje na displeji krátce problikne Loc. Strana 11 z 20

12 Uvedení do provozu / provoz Po montáži a připojení se ujistěte, že přístroj spolehlivě pracuje. Signalizace přístroje indikace zapnutí bliká: hladina je blízko max. horní hodnotě hladina je pod aktivní zónou bliká: zkrat za výstupy SC1... SC4 Hladina při zapnutí Při každém zapnutí se senzor znovu kalibruje. Zabezpečte, aby po tuto dobu nebyla nádrž zcela zaplněna. Max. výše hladiny při zapnutí v cm od spodního okraje senzoru LK 8022 LK 8023 LK ,5 59,5 Jestliže je montážní úchytka umístěna v aktivní zóně musí být hladina vzdálena od spodního okraje montážní úchytky! Min. vzdálenost hladiny od montážní úchytky v cm LK 8022 LK 8023 LK Hodnoty jsou vztaženy k montážním doporučením -> str. 9. Reset V následujících případech vždy resetujte přístroj, aby se znovu zkalibroval vůči mediu (krátce přístroj odpojte od napájení) Pokud byl přístroj vyjmut z nádrže a opět vložen Pokud se aktivní zóny dotkla ruka nebo uzemněný předmět (např. šroubovák). Pokud došlo ke změně media s odlišnými dielektrickými hodnotami (např. olej -> voda). Strana 12 z 20

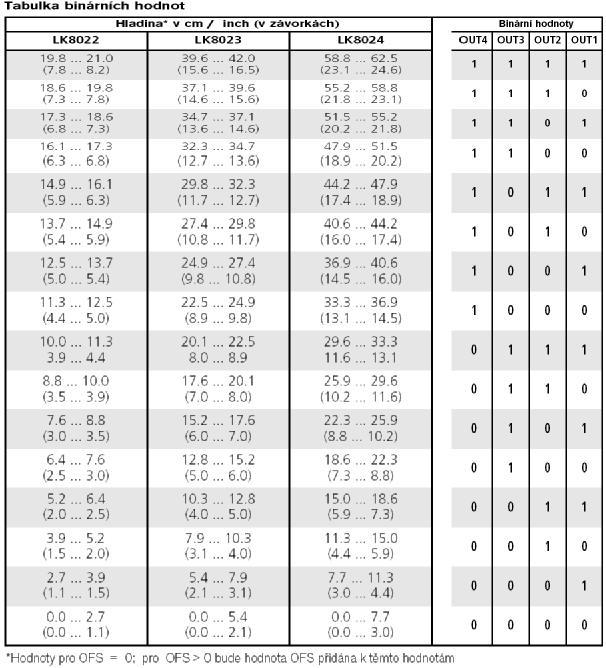

13 Technické informace/ funkce/ parametry Strana 13 z 20

14 Technické informace/ funkce/ parametry Nastavitelné parametry Struktura menu -> str. 3 Spínací bod: horní limitní hodnota, při které výstup změní svůj stav SP1... SP4 jsou aktivní pouze když je binární režim neaktivní (bin = OFF) * zobrazování v cm nebo inch Rozsah nastavení cm inch v krocích po LK8022 2, ,5 1,0... 8,0 0,5cm / 0,2inch LK8023 4, ,5 1, ,2 0,5cm / 0,2inch LK8024 6, ,0 2, ,0 1,0cm / 0,5inch Hodnoty pro OFS=0; pokud OFS>0 je nutno hodnotu OFS připočíst Paměť Min. Max. hodnoty HI: zobrazí max. měřenou hodnotu LO: zobrazí min. měřenou hodnotu Vymazání paměti - Stlačte Mode/ Enter tlačítko do zobrazení HI nebo LO - Stlačte tlačítko SET do zobrazení Krátce stlačte Mode/ Enter. Offset (základní hodnota pro zobrazení a měřené hodnoty) Vzdálenost mezi dnem nádrže a spodním okrajem měřící sondy může být zadána jako hodnota offset. Potom jsou zobrazované hodnoty a hodnoty nastavení spínacích bodů vztaženy ke skutečným hodnotám. Rozsah nastavení cm inch v krocích po LK ,6 0,5cm / 0,2inch LK ,5cm / 0,2inch LK ,5 1,0cm / 0,5inch Přídavné funkce Menu obsahuje doplňkové menu s dalšími parametry. Krátkým stlačením tlačítka Set vstoupíte do menu. Binární režim 2 možnosti mohou být zvoleny: on = binární režim je aktivní OFF = binární režim je neaktivní Jednotky pro zobrazení 2 možnosti mohou být zvoleny: EU = zobrazení v cm (Evropa) inc = zobrazení v inch Proveďte výběr jednotek před nastavením spínacích bodů. Zamezíte tak vzniku chyby ze zaokrouhlení při vnitřním převodu jednotek. Spínací funkce tranzistorových výstupů OU1... OU4 jsou aktivní pouze je-li binární režim neaktivní (bin = OFF) je možné nastavit 4 hodnoty: (vysvětlení -> str. 6) Hno = hystereze / spínací Hnc = hystereze / rozpínací Fno = okénková funkce / spínací Fnc = okénková funkce / rozpínací Strana 14 z 20

15 Rozpínací body: Spodní limitní hodnota, při které výstup změní svůj stav rp1... rp4 jsou aktivní pouze je-li binární režim neaktivní (bin = OFF) Rozsah nastavení cm inch v krocích po LK8022 2, ,8... 7,8 0,5cm / 0,2inch LK8023 3, , ,0 0,5cm / 0,2inch LK8024 5, ,0 2, ,5 1,0cm / 0,5inch Hodnoty pro OFS=0; pokud OFS>0 je nutno hodnotu OFS připočíst Závislosti mezi rpx a Spx 1. rpx je vždy nižší než Spx. Přístroj připouští pouze hodnoty nižší než Spx 2. Je-li vzdálenost mezi rpx a Spx malá (cca. 3 kroky), zvýšení spínacího bodu Spx rovněž zvýší i rozpínací bod rpx (rozdíl mezi rpx a Spx zůstane zachován) 3. Je-li vzdálenost mezi rpx a Spx vyšší, zůstává rpx na své hodnotě i při zvýšení Spx. 4. Je-li Spx nastaven na minimální hodnotu a poté zvýšen, je rpx rovněž nastaven na minimální hodnotu a úměrně zvýšen. Hystereze Hystereze udržuje spínací stav výstupu ve stabilním stavu, pokud systémový tlak kolísá kolem požadované hodnoty. Při stoupajícím systémovém tlaku spíná výstup při dosažení spínacího bodu (Spx). Při poklesu systémového tlaku sepne výstup zpět teprve tehdy, je-li dosaženo zpětného spínacího bodu (rpx). Hystereze je nastavitelná: nejprve je stanoven spínací bod, a pak v požadované vzdálenosti zpětný spínací bod. Okénková funkce Okénková funkce dovoluje hlídání definovaného správného rozsahu. Pohybuje-li se systémový tlak mezi bodem (Spx) a zpětným spínacím bodem (rpx), je výstup propojen (okénková funkce spínač/ Fno), případně rozpojen (okénková funkce rozpínač/ Fnc). Strana 15 z 20

16 Technická data Napájecí napětí [V] DC Proudová zatížitelnost [ma] 400 ( C); 300 ( C) Taktovaná odolnost proti zkratu, odolnost proti přepólování/ přetížení; Napěťový úbytek [V] < 2,5 Přípravná zpožďovací doba [s] < 2 Proudový odběr [ma] < 80 Přesnost spínacích bodů [% hodnoty měřícího rozsahu] +/- 5 Opakovací přesnost [% hodnoty měřícího rozsahu] +/- 2 Min. reakční doba spínacích výstupů [s] 3 Max. rychlost změny výšky hladiny [mm/s] - LK LK LK Dielektrická konstanta media >2,0 Max. vnitřní přetlak nádrže [bar] 0,5 (Je-li montáž provedena montážním příslušenstvím ifm) Materiál pouzdra EPDM/X (Santorpene); FPM (Viton) mosaz potažená optaloy, NBR (Buna N); PA Pocan; PC (Macrolon); PP (Polypropylen) Materiál (smáčená část) PP (Polypropylen) Krytí IP 67 III Okolní teplota [ C] C Teplota media [ C] ( max. 1 h)* Skladovací teplota[ C] Odolnost proti rázům [g] 12 Odolnost proti vibracím [g] 2,5 EMC Elektromagnetická kompatibilita EN 61000/4/2 ESD: 4/8 kv EN 61000/4/3 HF ozářeno 10 V/m EN 61000/4/4 napěťové špičky rušení 2kV EN 61000/4/5 náraz. proud při 500V/1kV EN 61000/4/6 HF vázána vedení 10V Strana 16 z 20

17 Kontrola hladiny v zásobních nádržích Aplikace Kontrola hladiny s vyhodnocením v binárním režimu. Nastavení menu bin =on (Nastavení Spx, rpx a Oux je neaktivní ) Binární režim koresponduje s analogovým vyhodnocením s rozlišením 6,25% hodnoty měřícího rozsahu nebo 4 bitů. Ve vyhodnocovací elektronice (např. PLC) není použit analogový vstup, analogová hodnota je dostupná v digitální formě ( binární kód, tabulka hodnot -> strana 13). Strana 17 z 20

18 Aplikace Zásobní nádrž Kontrola přípustné hladiny (alarm) a hladiny se 4-mi spínacími body (bin = OFF) Nahrazuje 4 hladinové spínače Konfigurace spínacích výstupů (bin = OFF) SPI max. hodnota -> alarm OUI funkce hystereze, rozpínací (Hnc) SP2 OU2 SP3 OU3 SP4 OU4 rpi... rp4 horní nastavená hladina -> konec plnění funkce hystereze, spínací (Hno) spodní nastavená hodnota -> start plnění funkce hystereze, rozpínací (Hnc) pod minimální hladinou -> alarm funkce hystereze, spínací (Hno) každý lehce pod Spx, (k potlačení vlivu zvlnění hladiny) (přednastaveno) Je-li hladina pod SP1, výstup 1 je sepnut. Je-li SP1 překročen nebo dojde-li k porušení vodiče je vyhlášen alarm. Je-li dosažen SP2, vyšle výstup 2 signál (horní nastavená hladina, konec plnění) Je-li hladina pod SP3, výstup 3 vyšle signál (spodní nastavená hladina, start plnění) Je-li hladina nad SP4, je výstup sepnut. Je-li hladina pod SP4 nebo dojde-li k porušení vodiče, výstup 4 rozepne (poplašné hlášení). Strana 18 z 20

19 Aplikace Čerpací stanice vyčerpávání nádrže/ kontrola přetečení se 3-mi spínacími výstupy (bin=off) Nahrazuje 3 hladinové spínače SPI OUI SP2 OU2 SP3 OU3 rpi... rp3 Konfigurace spínacích výstupů max. hodnota -> alarm funkce hystereze, rozpínací (Hnc) horní nastavená hladina ponorné čerpadlo -> start funkce hystereze, spínací (Hno) spodní nastavená hodnota ponorné čerpadlo -> stop funkce hystereze, rozpínací (Hnc) každý lehce pod Spx, (k potlačení vlivu zvlnění hladiny) (přednastaveno) Je-li hladina pod SP1, výstup 1 je sepnut. Je-li SP1 překročen nebo dojde-li k porušení vodiče je vyhlášen alarm. Je-li dosažen SP2, vyšle výstup 2 signál (horní nastavená hladina, ponorné čerpadlo -> start) Je-li hladina pod SP3, výstup 3 vyšle signál (spodní nastavená hodnota, ponorné čerpadlo -> stop). Strana 19 z 20
