Návod k obsluze. Elektronický tlakový senzor PNI02X. číslo dokumentu: /01 05/05

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Návod k obsluze. Elektronický tlakový senzor PNI02X. číslo dokumentu: 701741/01 05/05"

Transkript

1 Návod k obsluze R Elektronický tlakový senzor PNI02X číslo dokumentu: /01 05/05

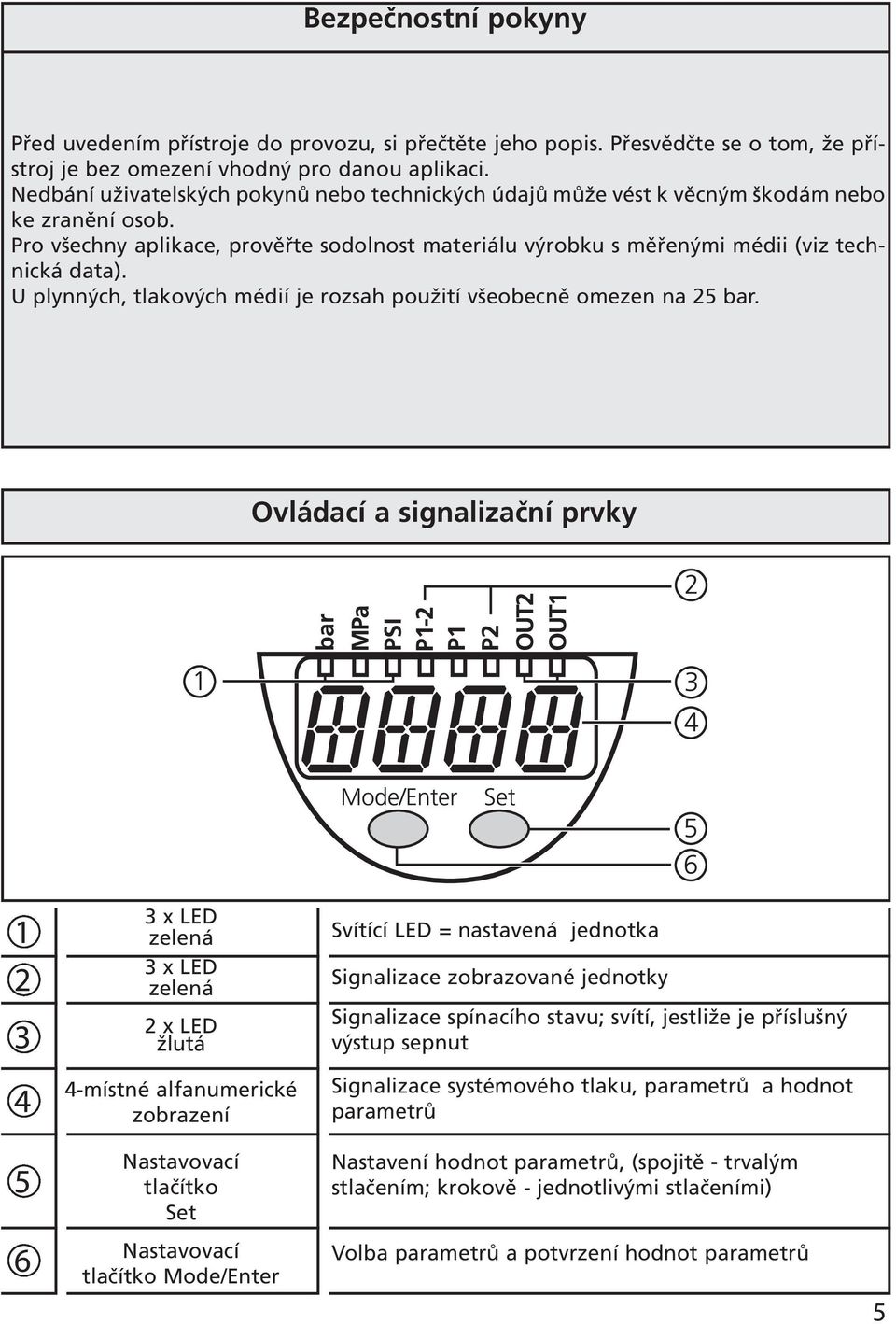

2 Obsah Bezpečnostní pokyny strana 5 Ovládací a signalizační prvky strana 5 Použití z hlediska určení strana 6 ontáž / elektrické připojení strana 9 Programování strana 10 Nastavení parametrů pro typické aplikace strana 11 - Změna externích spínacích bodů vnějším nastavovacím kolečkem strana 11 - Zjištění tlakové diference strana 12 - tanovení správného rozpětí ( okénkové funkce) pomocí PLC.....strana 13 - Předurčení požadované hodnoty porovnáním požadované a stávající hodnoty strana 14 - Kombinace dvou různých fyzikálních veličin strana 16 Uvedení do provozu / provoz strana 17 Technické informace / parametry strana 17 Technická data strana 21 Nastavovací rozsahy strana 22 2

3 RUN RUN 3 Přehled menu

4 Programování ode/enter et 1 1 x ode/enter et 2 x... Vybrat parametry 2 ode/enter et 1 x Odečíst hodnoty ode/enter et > 5s Nastavit hodnoty* 3 ode/enter et Potvrdit hodnoty * nížit hodnoty: zvyšuje zobrazenou hodnotu až k maximální nastavovací hodnotě. Pak začne průběh opět od minimální nastavovací hodnoty. 4

5 Bezpečnostní pokyny Před uvedením přístroje do provozu, si přečtěte jeho popis. Přesvědčte se o tom, že přístroj je bez omezení vhodný pro danou aplikaci. Nedbání uživatelských pokynů nebo technických údajů může vést k věcným škodám nebo ke zranění osob. Pro všechny aplikace, prověřte sodolnost materiálu výrobku s měřenými médii (viz technická data). U plynných, tlakových médií je rozsah použití všeobecně omezen na 25 bar. Ovládací a signalizační prvky 3 x LED zelená 3 x LED zelená 2 x LED žlutá 4-místné alfanumerické zobrazení Nastavovací tlačítko et Nastavovací tlačítko ode/enter vítící LED = nastavená jednotka ignalizace zobrazované jednotky ignalizace spínacího stavu; svítí, jestliže je příslušný výstup sepnut ignalizace systémového tlaku, parametrů a hodnot parametrů Nastavení hodnot parametrů, (spojitě - trvalým stlačením; krokově - jednotlivými stlačeními) Volba parametrů a potvrzení hodnot parametrů

6 Použití z hlediska určení Tlakový senzor zjišťuje systémový tlak (P1), zobrazuje jej na displeji a vytváří 2 výstupní signály v souladu s nastavenou výstupní konfigurací pínací funkce (nastavitelná odděleně pro každý výstup) pínací logika (platí pro oba spínací výstupy) Hysterzní funkce / spínač (Hno) Hysterzní funkce / rozpínač (Hnc) Okénková funkce / spínač (Fno) Okénková funkce / rozpínač (Fnc) p-spínající (PnP) n-spínající (npn) Přídavně může být zaveden konfigurovatelný analogový signál (P2). Ten ovlivňuje v základním nastavení zadané spínací body nebo zadané okénko a ovlivňuje zobrazení hodnoty tlaku na displeji (zobrazení P2 nebo P1- P2). P1: systémový tlak Dmod=P1 - + Lx = off Dmod =P2 Px rpx Dmod=P1-P2 InP2 ILP2 IHP2 IEP2 Lx U/I ext (P2) OUT P2: analogový vstupní signál InP2: druh signálu (I nebo U) ILP2: počáteční hodnota vstupního signálu IHP2: koncová hodnota vstupního signálu IEP2: hodnota tlaku, kterému má odpovídat koncová hodnota analogového signálu, nastavena v IHP OUT: výstupní signál Px: spínací bod rpx: zpětný spínací bod Lx: lineární změna spínací meze Dmod: možnosti zobrazení: tlak P1; tlak P2; tlaková diference P1 mínus P2 P1 6

7 Externí zdroje / vstupní zařízení pro analogový signál: K dispozici je široká paleta možností: signál z pasivních vysílačů (generátorů) aktivní proudový nebo napěťový signál z externích senzorů nebo z PLC volitelné pracovní rozsahy (např ma, V, V) Příklady: 1. Externí potenciometr (1 kω) (např. 10-ti otáčkový vřetenový potenciometr) BN WH BU BK GY PK VT OG L+ Out2 L Out1 In- Uref In+ n.c. UB+ P UB- Dig. Inp. 2 Dig. Inp. 1 1kΩ 2. Přídavný senzor (např. analogový tlakový senzor / teplotní senzor) BN WH BU BK GY PK VT OG L+ Out2 L Out1 In- Uref In+ n.c UB+ P UB- Dig. Inp. 2 Dig. Inp. 1 DEUTCH 7

8 3. Inteligentní řízení (PLC) BN WH BU BK GY PK VT OG L+ Out2 L Out1 In- Uref In+ n.c. UB+ UB- Dig. Inp. 2 Dig. Inp P Analog OUT Konfigurace analogového signálu Pro přizpůsobení externího signálu k analogovému vstupu jsou k dispozici 4 parametry: INP2: druh signálu (I nebo U) ILP2: počáteční hodnota (LOW) analogového signálu (např. 1 V) IHP2: koncová hodnota analogového signálu (např. 10 V) IEP2: hodnota tlaku, které má odpovídat koncová hodnota analogového signálu, nastavena v IHP2 (např. 10 bar) InP2[I / U] externí analogový signál (P2) IHP2 ILP2 IEP2 P2 8

9 Oblast použití Objednací číslo ěřící rozsah Přípustný přetlak Destrukční tlak Zabraňte statickým a dynamickým přetlakům, které překračují daný přetlak. U plynných, tlakových médií je rozsah použití všeobecně omezen na 25 bar. Již při krátkých překročeních destrukčního tlaku může být přístroj zničen (nebezpečí úrazu)! ontáž / elektrické připojení Před montáži i demontáži senzoru se přesvědčte zda je zařízení bez tlaku. Upevněte tlakový senzor na odpovídající procesní přípojení (viz typovou nálepku Port ize ). Přístroj může být instalován pouze odbornými pracovníky elektrotechnického oboru. Postupujte podle národních a mezinárodních předpisů pro zřizování elektrotechnických zařízení. Napájecí napětí podle EN50178, ELV, PELV. Uveďte zařízení do stavu bez napětí a připojte přístroj následujícím způsobem: Barvy vodičů u kabelových konektorů ifm: 1 = BN (hnědý); 2 = WH (bílý) 3 = BU (modrý); BK = (černý) 5 = GY (šedá), 6 = PK /růžová) 7 = VT (fialová), 8 = OG (oranžová) n.c. = neobsazeno

10 Programování 1 ode/enter et Opakovaně stlačujte tlačítko ode / Enter do doby až se na displeji objeví požadovaný parametr. 2 ode/enter et tlačte tlačítko et a přidržte je. Po dobu 5 s bude blikavě zobrazena aktuální hodnota parametru, pak bude zvyšována* (krokově jednotlivými stlačeními, nebo spojitě trvalým stlačením tlačítka). 3 4 ode/enter et Změnit další parametry: začněte opět krokem 1. tlačte krátce tlačítko ode/enter (= potvrzení). Parametr bude nově zobrazen; nová hodnota parametru je účinná. Ukončit programování: Počkejte 15 s nebo opakovaně stlačujte tlačítko ode/enter, až se opět objeví aktuální měřena hodnota. *nížit hodnotu: zvyšujte hodnotu k maximální nastavovací hodnotě. Pak začne průběh opět od minimální nastavovací hodnoty. Nastavte zobrazovanou jednotku (Uni) dříve, než nastavíte hodnoty pro parametry Px, rpx. Tím zabráníte chybám zaokrouhlení při vnitřním přepočtu na jiné jednotky a získáte přesně požadované hodnoty. tav při dodání: Uni = bar. Jestliže při nastavovacím procesu nebude během 15 s stlačeno žádné tlačítko, přejde přístroj zpět s nezměněnými hodnotami do RUN-módu. Přístroj je možno elektronicky uzamknout, aby nedocházelo k neúmyslným chybným zadáním: stlačte v RUN-módu po dobu 10 s obě programovací tlačítka až se objeví Loc. Pro odemčení stlačte obě tlačítka, až se objeví uloc. tav při dodání: neuzamčen. Pokud bude u uzamčeného přístroje prováděn pokus změnit hodnoty parametrů, objeví se krátkodobě signalizace Loc. 10

11 Nastavení parametrů pro typické aplikace Změnit spínací bod externím nastavovacím kolečkem (potenciometr 1 kω) Překročí-li systémový tlak předem určený spínací bod, má tlakový senzor vyslat spínací signál. Pro různé pracovní kroky budou zapotřebí různá přednastavení spínacích bodů; ta jsou pro různé pracovní kroky nastavitelná nastavovacím kolečkem externího potenciometru s přehlednou škálou a označeními. P1 = 25 OU1 = Hno InP2 = U ILP2 = 0,00 IHP2 = 10,00 IEP2 = 50 Displej: Základní nastavení: bez ovlivnění nastavovacím kolečkem sepne výstup 1, jestliže bude překročena hodnota tlaku 25 bar. nastavovací kolečko dodává řídící napětí. Levý doraz nastavovacího kolečka znamená přivedení napětí 0 V; nenastane ovlivnění spínacího bodu. Pravý doraz nastavovacího kolečka znamená přivedení napětí 10 V; maximální ovlivnění spínacího bodu. Při pravém dorazu nastavovacího kolečka, má být spínací bod P1 zvýšen maximálně o 50 bar. Dmod = P1: zobrazení systémového tlaku Dmod = P2: posunutí spínacího bodu v baarech chema připojení: viz příklad 1, strana 7 P1[bar] nad horní přímkou je výstup 1 propojen 75 IEP2 = V 0 kω 10 V 1 kω U ext 11

12 Zjištění tlakové diference Hlídání filtru (hlídání stupně znečištění) 1 OUT 3 2 Tlakový senzor (1) zjišťuje systémový tlak P1 před filtrem (2). Externí senzor (3) s analogovým výstupem ( ma) zjišťuje tlak P2 za filtrem. Tlaková diference P1 P2 ukazuje stupeň znečištění filtru. Jakmile tento tlak překročí hodnotu 0,3 bar, vydá tlakový senzor (1) signál (výstup 1 = EIN (Zap)) a tím upozorní nato, že je nutné provést údržbu filtru. chema připojení: viz příklad 2, strana 7 P1 = 0,3 OU1 = Hno InP2 = I ILP2 = 4,00 IHP2 = 20,00 IEP2 = 5 Výstup 1 má sepnout (= EIN (ZAP)), jestliže tlaková diference překročí hodnotu 0,3 bar. Externí senzor dodá proudový signál Při tlaku 0 bar dodá externí senzor 4 ma. Při tlaku 5 bar dodá externí senzor 20 ma. Koncová hodnota měřícího rozsahu externího senzoru (bar). Displej: Dmod = P1 P2: zobrazení tlakové diference P1 P2. rozdílový tlak P1 P2 na filtru v jednotkách bar P1 = 0,3 stupeň znečištění filtru přípustný stupeň znečištění 12

13 Zadání správného rozsahu pomocí PLC Tlakový senzor má hlídat tlak v rozsahu definovaného okénka a má vyslat varovný signál, jestliže tlak toto okénko opustí (výstup 1 = VYP), jestliže se tlak bude pohybovat v rozsahu okénka; výstup 1 = ZAP, jestliže tlak opustí správný rozsah. Pro různé pracovní kroky jsou potřebná různá okénka. Ta jsou nastavována analogovým signálem ( ma) kontroléru PLC. chema připojení: viz příklad 3, strana 8 P1 = 20 rp1 = 18 OU1= Fnc InP2 = U ILP2 = 0 IHP2 = 5 IEP2 = 1 Displej: P1[bar] Základní nastavení: bez ovlivnění kontrolérem PLC se nachází správný rozsah mezi hodnotami tlaku 18 a 20 bar. Okénková funkce / rozpínač: OUT1 = VYP, jestliže je tlak v rozsahu správného rozpětí OUT1 = ZAP (varovný signál), jestliže tlak opustí správný rozsah. PLC řídí okénko napěťovým signálem inimální hodnota řídicího napětí = 0 V; bez vlivu na základní nastavení. aximální hodnota řídicího napětí = 5 V; maximální posunutí správného rozsahu. Při maximálním řídicím napětí má se správný rozsah posunout o 1 bar směrem nahoru. Dmod = P1: zobrazení systémového tlaku Dmod = P2: zobrazení hodnoty posunutí nad horní přímkou je výstup 1 propojen pod přímkou je výstup 2 propojen IEP2 = 1 IEP2 = 1 0V 5V U ext 13

14 Zadání požadované hodnoty s funkcí porovnání stavu: žádná/dosažená hodnota Hlídání upínacího tlaku s pevným tolerančním pásmem Kontrolér PLC zadá požadovanou hodnotu proporcionálního ventilu. Tím řídí kontrolér upínací tlak kleštiny, v níž je sevřen obrobek. Tlakový senzor zjišťuje pracovní tlak a porovnává jej s požadovanou hodnotou. enzor hlásí překročení (výstup 1) nebo nedosažení (výstup 2) předem daného tolerančního pásma (Ī 1 bar). Požadované hodnoty leží mezi hodnotami 0 a 60 bar; řídicí napětí leží mezi V chema připojení: viz příklad 3, strana 8 P1 = 1 OU1 = Hno P2 = -1 OU1= Hnc InP2 = U ILP2 = 0 IHP2 = 10 IEP2 = 60 Výstup 1 má sepnout (= ZAP), když stoupne ventilový tlak o více než 1 bar nad požadovanou hodnotu tlaku. Výstup 2 má sepnout (= ZAP), když ventilový tlak klesne o více než 1 bar pod požadovanou hodnotu. PLC řídí ventilový tlak napěťovým signálem Rozsah napětí pro řízení ventilu leží mezi hodnotami 0 a 10 V. Kontrolér PLC změní požadovanou hodnotu poměrového ventilu v rozmezí od 0 do 60 bar Displej: P1[bar] Dmod = P1: zobrazení systémového tlaku / stávající hodnoty. Dmod = P2: zobrazení ventilového tlaku / požadované hodnoty. Dmod = P1 P2: zobrazení rozdílu mezi požadovanou a stávající hodnotou. nad přímnkou je výstup 1 propojen zadání požadované hodnoty ( bar) pod přímkou je výstup 2 propojen 0 60 IEP2 = 60 P2[bar] 14

15 Zadání požadované hodnoty s funkcí porovnání stavu: žádaná/dosažená hodnota (hlídání upínacího tlaku s proměnným tolerančním pásmem) Jako předchozí příklad; s následujícími podmínkami: Požadovaná hodnota bar; řídicí napětí V; základní tolerance = ± 1 bar; hysterezní chyba proporcionálního ventilu + 11 bar / - 8 bar. chema připojení: viz příklad 3, strana 8 P1 = 1 OU1 = Hno Výstup 1 má sepnout (= ZAP), když stoupne ventilový tlak o více než 1 bar nad požadovanou hodnotu tlaku. P2 = -1 OU1 = Hnc InP2 = U ILP2 = 0 IHP2 = 10 IEP2 = 315 L1 = 11 L2 = -8 Displej: Výstup 2 má sepnout (= ZAP), když klesne ventilový tlak o více než 1 bar pod požadovanou hodnotu tlaku. Pozor: sledovat hysterezi (rp2). PLC řídí ventilový tlak napěťovým signálem Rozsah napětí pro řízení ventilu leží mezi hodnotami 0 a 10 V. Kontrolér PLC změní požadovanou hodnotu od 0 do 315 bar (maximální tlak). Až do dosažení maximálního tlaku mění se toleranční pásmo lineárně o +11 bar. Až do dosažení maximálního tlaku mění se toleranční pásmo lineárně o -8 bar. Dmod = P1: zobrazení systémového tlaku / stávající hodnoty. Dmod = P2: zobrazení ventilového tlaku / požadované hodnoty. Dmod = P1 P2: zobrazení rozdílu mezi požadovanou a stávající hodnotou. P1[bar] 1 2 L1 = L2 = P2[bar] 1: Zadání-prahová hodnoty ( bar) 2: Posun P1; nad přímkou je výstup 1 sepnut 3: Posunutí P2; pod přímkou je výstup 2 sepnut 15

16 Kombinace dvou různých fyzikálních veličin Teplotní závislé hlídání tlaku Tlakový senzor hlídá přípustný maximální tlak a vyšle spínací signál, když je překročen. Přípustný maximální tlak bude se stoupající teplotou média nižší: při 0 C je 100 bar, při 100 C pouze 90 bar. Teplota média je zjišťována teplotním senzorem (měřící rozsah C; analogový výstup ma). Tento senzor předává svůj analogový signál tlakovému senzoru, a má způsobit pokles úrovně spínacího bodu ze 100 bar na 90 bar. chema připojení: viz příklad 2, strana 7 P1 = 100 OU1 = Hno InP2 = I ILP2 = 4 IHP2 = 12 IEP2 = -10 Displej: P1[bar] Výstup 1 má sepnout (= EIN (ZAP)), když bude překročen maximální tlak 100 bar Teplotní senzor předá proudový signál Při teplotě médií 0 C dodá teplotní senzor 4 ma Při teplotě médií 100 C dodá teplotní senzor 12 ma pínací bod tlakového senzoru má při 100 C teploty média klesnout o 10 bar. Dmod = P1: zobrazení systémový tlak nad přímkou je výstup 1 sepnut 100 IEP2 = mA 12mA I ext 16

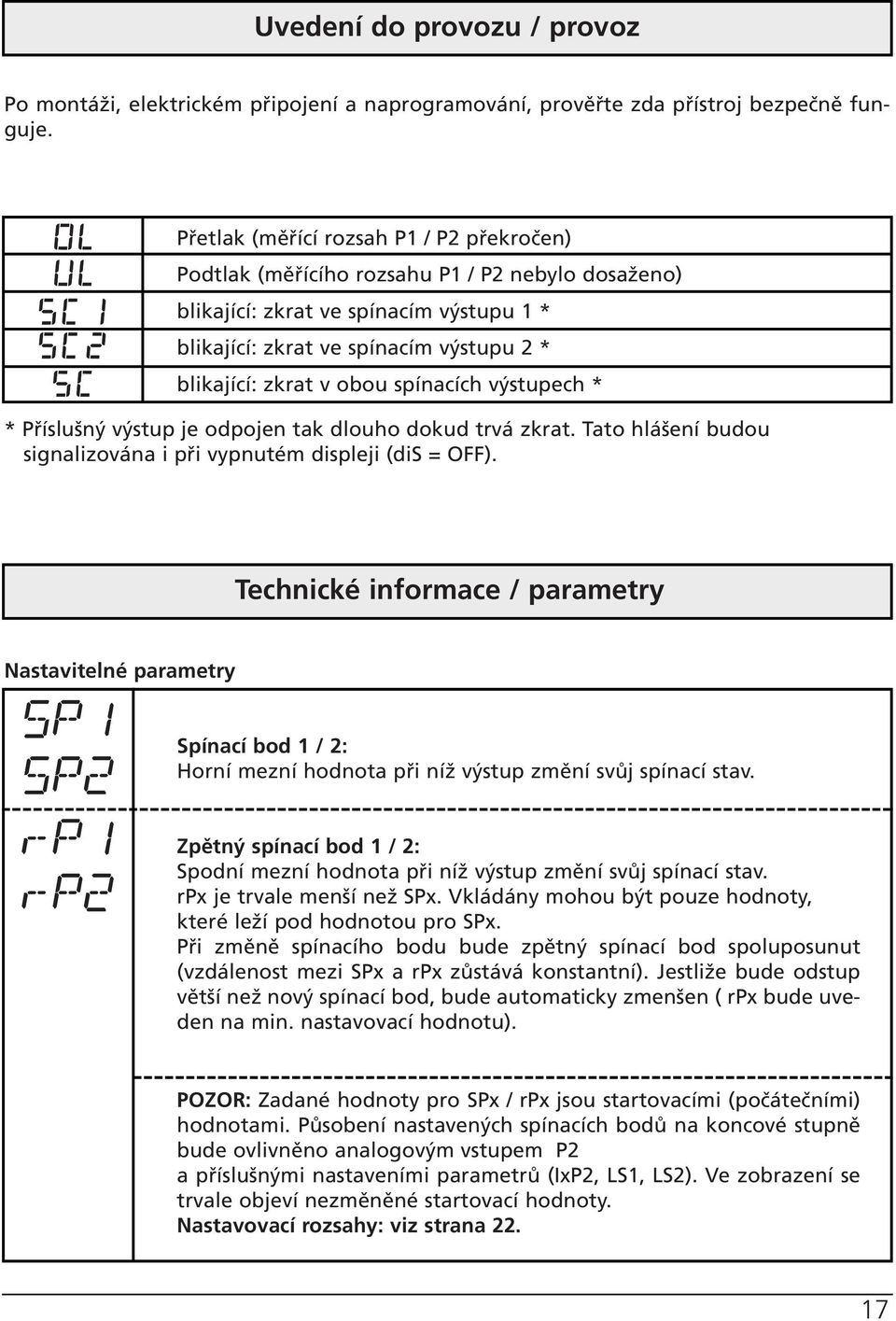

17 Uvedení do provozu / provoz Po montáži, elektrickém připojení a naprogramování, prověřte zda přístroj bezpečně funguje. Přetlak (měřící rozsah P1 / P2 překročen) Podtlak (měřícího rozsahu P1 / P2 nebylo dosaženo) blikající: zkrat ve spínacím výstupu 1 * blikající: zkrat ve spínacím výstupu 2 * blikající: zkrat v obou spínacích výstupech * * Příslušný výstup je odpojen tak dlouho dokud trvá zkrat. Tato hlášení budou signalizována i při vypnutém displeji (di = OFF). Technické informace / parametry Nastavitelné parametry pínací bod 1 / 2: Horní mezní hodnota při níž výstup změní svůj spínací stav. Zpětný spínací bod 1 / 2: podní mezní hodnota při níž výstup změní svůj spínací stav. rpx je trvale menší než Px. Vkládány mohou být pouze hodnoty, které leží pod hodnotou pro Px. Při změně spínacího bodu bude zpětný spínací bod spoluposunut (vzdálenost mezi Px a rpx zůstává konstantní). Jestliže bude odstup větší než nový spínací bod, bude automaticky zmenšen ( rpx bude uveden na min. nastavovací hodnotu). POZOR: Zadané hodnoty pro Px / rpx jsou startovacími (počátečními) hodnotami. Působení nastavených spínacích bodů na koncové stupně bude ovlivněno analogovým vstupem P2 a příslušnými nastaveními parametrů (IxP2, L1, L2). Ve zobrazení se trvale objeví nezměněné startovací hodnoty. Nastavovací rozsahy: viz strana

18 Konfigurace výstupů Nastavitelné jsou 4 spínací funkce: Hno = hysterezní funkce / normaly open (spínač) Hnc = hysterezní funkce / normaly closed (rozpínač) Fno = okénková funkce / normaly open (spínač) Fnc = okénková funkce / normaly closed (rozpínač) Konfigurace analogového vstupu Jsou volitelné 2 nastavení: -I = analogový proudový signál (max. rozsah 0, ,00 ma. -U = analogový napěťový signál (0, ,00 V). Nastavení z výroby = U Počáteční hodnota pro vstupní signál Nastavovací rozsah: 0, ,00 ma (při InP2 = I) / 0,00...5,00 V (při InP2 = U). Koncová hodnota pro vstupní signál Nastavovací rozsah: 10, ,00 ma (při InP2 = I) / 5, ,00 V (při InP2 = U). inimální rozpětí ILP2 IHP2 = 50% maximální hodnoty IHP2. aximální hodnota pro ovlivnění základního nastavení vstupním signálem (P2) Hodnota tlaku, které má odpovídat v IHP2 nastavena koncová hodnota analogového signálu. Nastavovací rozsah: ± koncová hodnota měřícího rozsahu základního přístroje. Zobrazovací mód Volitelná jsou 3 nastavení -P1 = zobrazení systémového tlaku -P2 = zobrazení hodnoty na analogovém vstupu (škálovaný hodnotou nastavenou v IEP2). -P1 2 = rozdíl mezi P1 a P2. Pro všechna nastavení platí jednotka, nastavena v Uni. Rozšířené funkce Tento bod menu obsahuje pod-menu s dalšími parametry. Krátkým stlačením tlačítka et získáte přístup k těmto parametrům. 18

19 Paměť min. max. pro P1, P2 nebo P1 2 Zobrazena / zpracována bude veličina nastavena v Dmod. Hi: zobrazení nejvyššího naměřeného tlaku LO: zobrazení nejnižšího naměřeného tlaku Vymazání paměti: - stlačte tlačítko ode/enter tak dlouho až se objeví Hi nebo LO - stlačte tlačítko et! a přidržte je do doby až se objeví zobrazení potom stlačte krátce tlačítko ode/enter. Lineární změna spínacích mezí (P1/rP1; P2/rP2) Hodnota, kolem níž se mají přednastavené spínací meze dodatečně změnit, jestliže analogová vstupní hodnota dosáhla svého maxima. tandardní zadání je 0. Hodnota může být změněna pouze pro zvláštní aplikace, (viz příklad, strana 15). Při nastavení Lx = OFF sepne příslušný výstup nezávisle od analogové vstupní veličiny. Nastavovací rozsahy: viz strana 22. Kalibrace nulového bodu (Calibration offset) pro P1 Interní měřena hodnota (pracovní hodnota senzoru) bude vůči reálné měřené hodnotě posunuta. nastavovací rozsah: % měřeného rozpětí, po krocích o 0,1% měřeného rozpětí. Zpětné nasazení kalibračních dat (Calibration reset) Uvede kalibraci nastavenou pomocí COF zpět na nastavení z výroby. - tlačte tlačítko ode/enter tak dlouho až se objeví CAr - tlačte tlačítko et a přidržte je, až se objeví zobrazení Potom krátce stlačte tlačítko ode/enter. Zpožďovací doba pro spínací výstupy dx = zpoždění při zapnutí; drx = zpoždění při vypnutí Výstup nezmění svůj spínací stav okamžitě při dosažení požadované hodnoty, ale teprve po uplynutí zpožďovací doby. Pokud po uplynutí zpožďovací doby již požadované hodnoty není, pak se spínač stav výstupu nezmění. Nastavovací rozsah: 0 / 0,1...50,0 s po krocích o 0,1 s (0 = zpožďovací doba není aktivní) Zobrazení v sekundách. 19

20 pínací logika výstupů Volitelná jsou 2 nastavení: -PnP = pozitivně spínající -npn = negativně spínající Nastavení platí pro oba spínací výstupy. Tlumení pro výstupy Touto funkcí je možno vyfiltrovat krátkodobé, nebo s vysokou frekvencí se opakující tlakové špičky. Hodnota dap = reakční doba mezi změnou tlaku a změnou spínacího stavu v sekundách (s). Nastavovací rozsah: 0 / 0, s po krocích o 0,01 s (0 = dap není aktivní) 1 Vztah mezi spínací frekvencí a dap: fmax = 2x dap dap působí na systémový tlak (P1) a na vstupní signál (P2). Nastavení zobrazení Je volitelných 7 nastavení: d1 = aktualizace měř. hodnoty každých 50 ms d2 = aktualizace měř. hodnoty každých 200 ms d3 = aktualizace měř. hodnoty každých 600 ms Aktualizace měřené hodnoty se týká pouze zobrazení; nepůsobí na výstup. rd1, rd2, rd3 = zobrazení jako d1, d2, d3; pouze otočeno o 180. OFF = zobrazení měřené hodnoty je v Run-módu vypnuto. Při stlačení jednoho z tlačítek bude po dobu 15 s zobrazena aktuální měřena hodnota. Ještě jedno další stlačení tlačítka ode/enter otevře displejový mód. LED-diody zůstanou i při vypnutém zobrazení aktivní. Zobrazovací jednotka ěřená hodnota a hodnoty pro Px, rpx mohou být zobrazeny v následujících jednotkách: bar (bar), PI (=PI, PI x 10), PA (Pa) Nastavte zobrazovanou jednotku dříve než nastavíte spínací meze Px, rpx a hodnoty pro IEP2 a Lx. Tím zabráníte chybám zaokrouhlení při vnitřním přepočítávání na jiné jednotky a získáte přesně požadované hodnoty. tav při dodání: Uni = bar 20

21 Technická data Napájecí napětí [V] DC Proudový odběr [ma]...< 90 Proudová zatížitelnost [ma] ochrana proti zkratu, odolnost proti přepólování / přetížení,... hlídací pes (Watchdog) integrován Úbytek napětí [V]...< 2 Přípravná zpožďovací doba [s]... 0,2 pínací frekvence [Hz] ,125 Analogový vstup Zátěž u proudového vstupu [Ω]...max. 300 Vstupní odpor u napěťového vstupu [kω]...min. 90 ax. vzestupná doba analogový vstup (hardware) [ms]...3 ax.doba odezvy [ms]...3 Přesnost / odchylky při zjišťování tlaku (v % koncové hodnoty měřícího rozsahu) -Odchylka od charakteristiky... < ± 0,6 -Teplotní vliv [% z koncové hodnoty měřícího rozsahu/na 10 K] v teplotním rozsahu C...< ± 0,3 Přesnost / odchylky analogový vstup (v % koncové hodnoty měřícího rozsahu) Odchylka od charakteristiky...< ± 0,3 Teplotní vliv [% z koncové hodnoty měřícího rozsahu/na 10 K] v teplotním rozsahu C...< ± 0,1 ateriály: přicházející do styku s médiem...v2a (1.4305); keramika; FP (Viton) materiál krytu...v2a (1.4301); V4A (1.4404); PBTP (Pocan);...PC (acrolon; PA; EPD/X antoprene); FP (Viton); Druh ochrany PNI021 / PNI022...IP 67 Druh ochrany PNI023 / PNI024...IP 65* Třída ochrany...iii Izolační odpor [Ω]...>100 (500 V DC) Odolnost proti rázům [g]...50 (DIN/IEC , 11ms) Odolnost proti vibracím [g]...20 (DIN / IEC , Hz) in. počet spínacích cyklů milionů Okolní teplota [ C] Teplota média [ C] kladovací teplota [ C] EC (Elektromagnetická kompatibilita) IEC / ED:...4 / 8 kv IEC VF ozářeno:...10 V/ m IEC VF imp. rušení:...2 kv IEC VF vazba:...10 V *Zvýšený druh ochrany (IP 67) s příslušenstvím (objednací číslo E30038) 21

22 Nastavovací rozsahy
