iemens Automation Productivity Tour Perfect Interplay in Factory Automation

Transkript

1 and Drives S iemens Perfect Interplay in Factory

2 Automatizace Totally Integrated Integrace s CAx CAxsystémy HMI CA01 Katalog Commercial Data CAx-Data-CD HMI CAE-System ECAD-Data Macro PLC pohony STEP 7 Str. 2

3 Automatizace Integrace CAE systemů a SIMATIC Software CA01 Katalog Veškerá obchodně-technická data Nacenění nateriálu CAx Data-CD Umožňuje vytvářet schémata zapojení, databanky produktů, definice rozložení v rozváděči... S aktuálními produktovými daty přímo od výrobce zařízení Použití pro... Projektovou dokumentaci CA01 Katalog Commercial Data CAE-System Např.: EPLAN, ELCAD Konstruování mechanických a elektrických prvků CAx-Data-CD ECAD-Data Macro STEP 7 Úspora času a nákladů při plánování a vytváření konstrukčních dat a HW-Konfigurace Str. 3

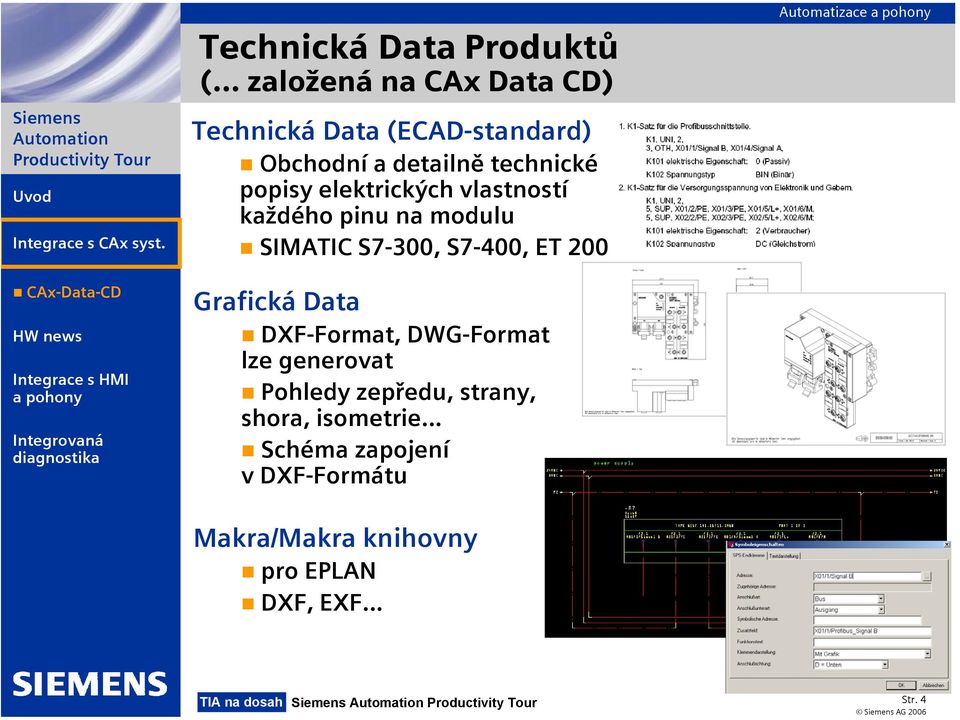

4 SW CAx-Data-CD news Technická Data Produktů (... založená na CAx Data CD) TechnickáData(ECAD-standard) Obchodní a detailně technické popisy elektrických vlastností každého pinu na modulu SIMATIC S7-300, S7-400, ET 200 Grafická Data DXF-Format, DWG-Format lze generovat Pohledy zepředu, strany, shora, isometrie Schéma zapojení vdxf-formátu Automatizace Makra/Makra knihovny pro EPLAN DXF, EXF Str. 4

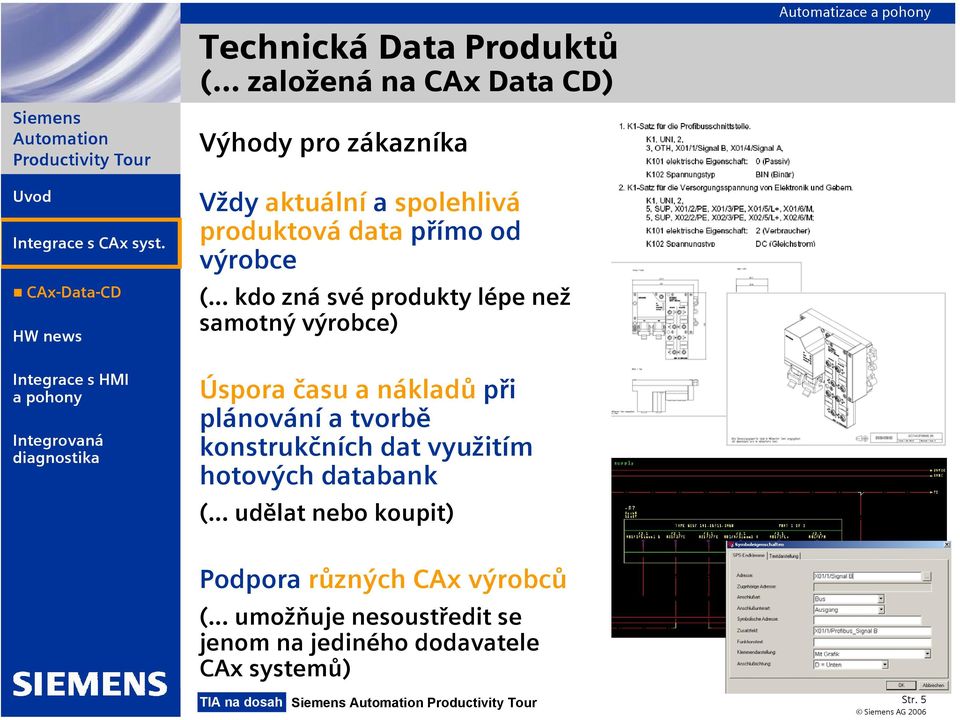

5 SW CAx-Data-CD news Technická Data Produktů (... založená na CAx Data CD) TechnickáData(ECAD-standard) Výhody pro zákazníka Obchodní a detailně technické popisy elektrických vlastností Vždy aktuální a spolehlivá každého pinu na modulu produktová data přímo od SIMATIC S7-300, S7-400, ET 200 výrobce Grafická (... kdo zná Data své produkty lépe než samotný DXF-Format, výrobce) DWG-Format lze generovat Úspora Pohledy času a zepředu, nákladů strany, při plánování shora, isometrie a tvorbě konstrukčních Schéma zapojení dat využitím hotových vdxf-formátu databank (... udělat nebo koupit) Makra/Makra knihovny Podpora pro EPLAN různých CAx výrobců DXF, EXF (... umožňuje nesoustředit se jenom na jediného dodavatele CAx systemů) Automatizace Str. 5

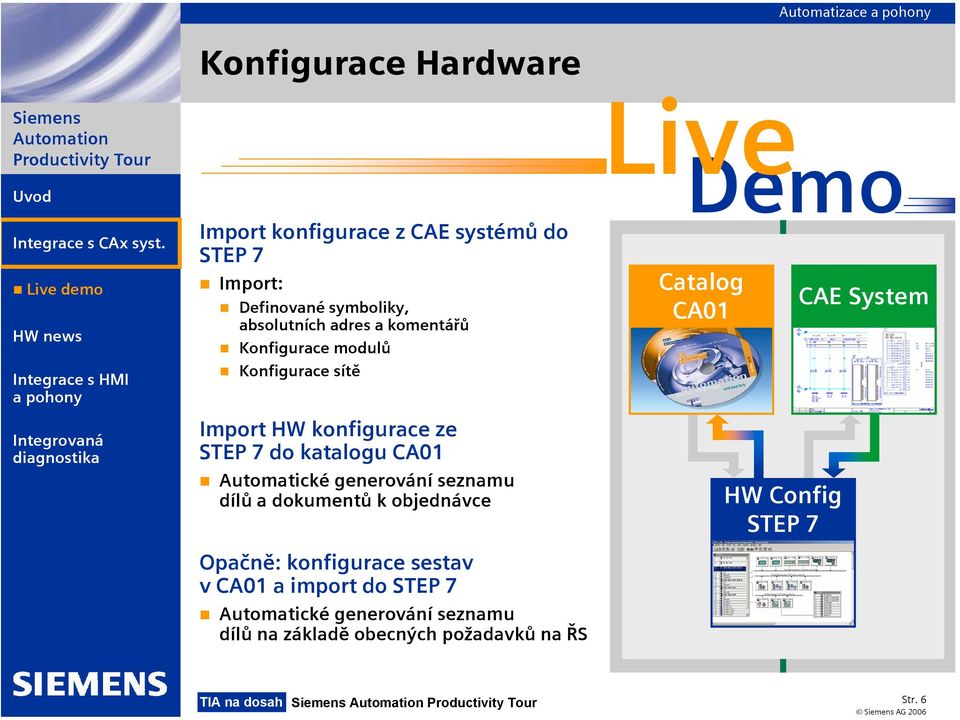

6 Automatizace SW Live news demo Konfigurace Hardware Import konfigurace z CAE systémů do STEP 7 Import: Definované symboliky, absolutních adres a komentářů Konfigurace modulů Konfigurace sítě Import HW konfigurace ze STEP 7 do katalogu CA01 Automatické generování seznamu dílů a dokumentů k objednávce Opačně: konfigurace sestav v CA01 a import do STEP 7 Automatické generování seznamu dílů na základě obecných požadavků na ŘS Live Demo Catalog CA01 HW Config STEP 7 CAE System Str. 6

7 Automatizace Shrnutí Synchronizace dat mezi CAx systémem a vývojovým prostředím pro SIMATIC ŘS Vytvoření kompletní elektronické dokumentace v CAx toolu Vytvoření HW konfigurace již ve zmiňovaném CAx toolu Import existující konfigurace do vývojového prostředí pro SIMATIC ŘS vs. duplicitní (opakované) zadávání stejných dat manuální synchronizace dat během práce na projektu vysoké náchylnosti k chybám a časové náročnosti nabízí... automatické generování hardware konfigurace automatické hlášení datových konfliktů obousměrnou datovou synchronizaci během práce na projektu Str. 7

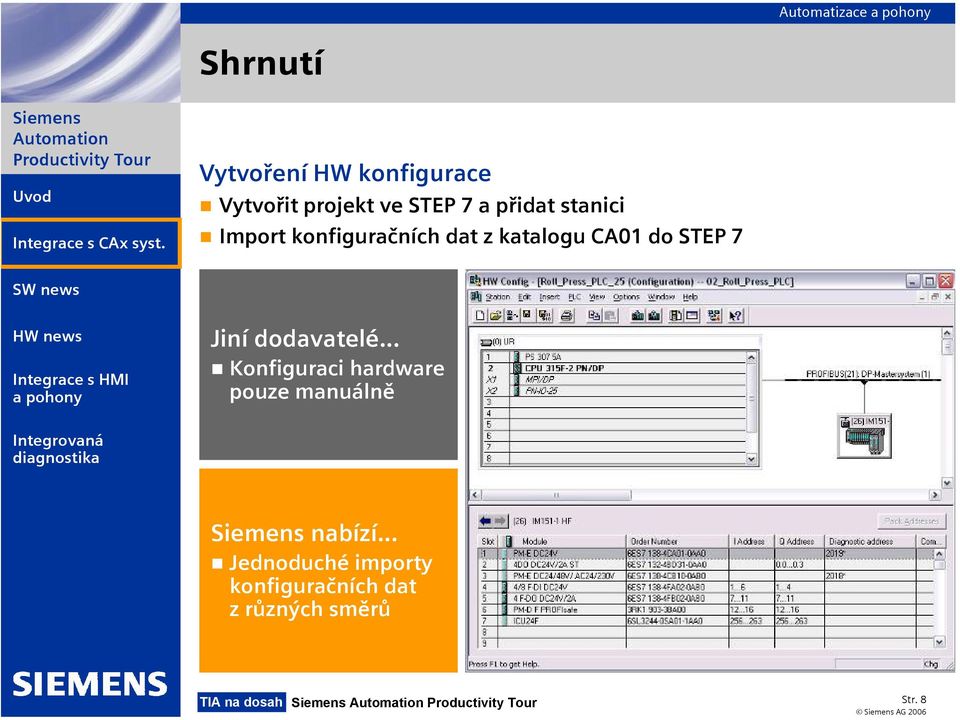

8 Automatizace Shrnutí Vytvoření HW konfigurace Vytvořit projekt ve STEP 7 a přidat stanici Import konfiguračních dat z katalogu CA01 do STEP 7 Jiní dodavatelé... Konfiguraci hardware pouze manuálně nabízí... Jednoduché importy konfiguračních dat z různých směrů Str. 8

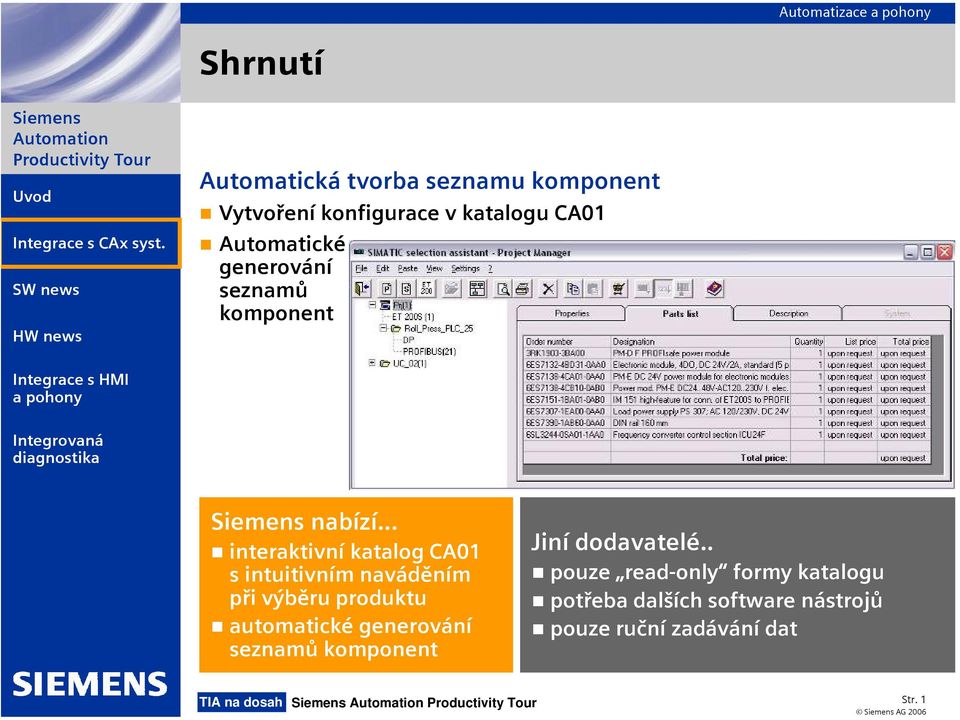

9 Automatizace Shrnutí Automatická tvorba seznamu komponent Vytvoření konfigurace v katalogu CA01 Automatické generování seznamů komponent nabízí... interaktivní katalog CA01 s intuitivním naváděním při výběru produktu automatické generování seznamů komponent Jiní dodavatelé.. pouze read-only formy katalogu potřeba dalších software nástrojů pouze ruční zadávání dat Str. 1

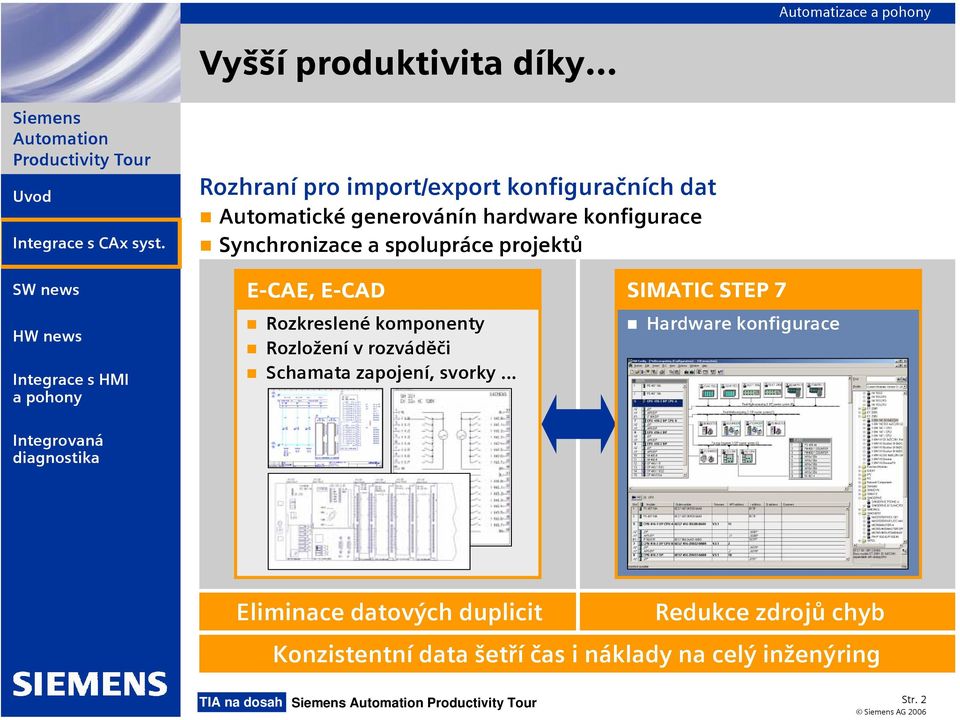

10 Automatizace Vyšší produktivita díky Rozhraní pro import/export konfiguračních dat Automatické generovánín hardware konfigurace Synchronizace a spolupráce projektů E-CAE, E-CAD Rozkreslené komponenty Rozložení v rozváděči Schamata zapojení, svorky SIMATIC STEP 7 Hardware konfigurace Eliminace datových duplicit Redukce zdrojů chyb Konzistentní data šetří čas i náklady na celý inženýring Str. 2

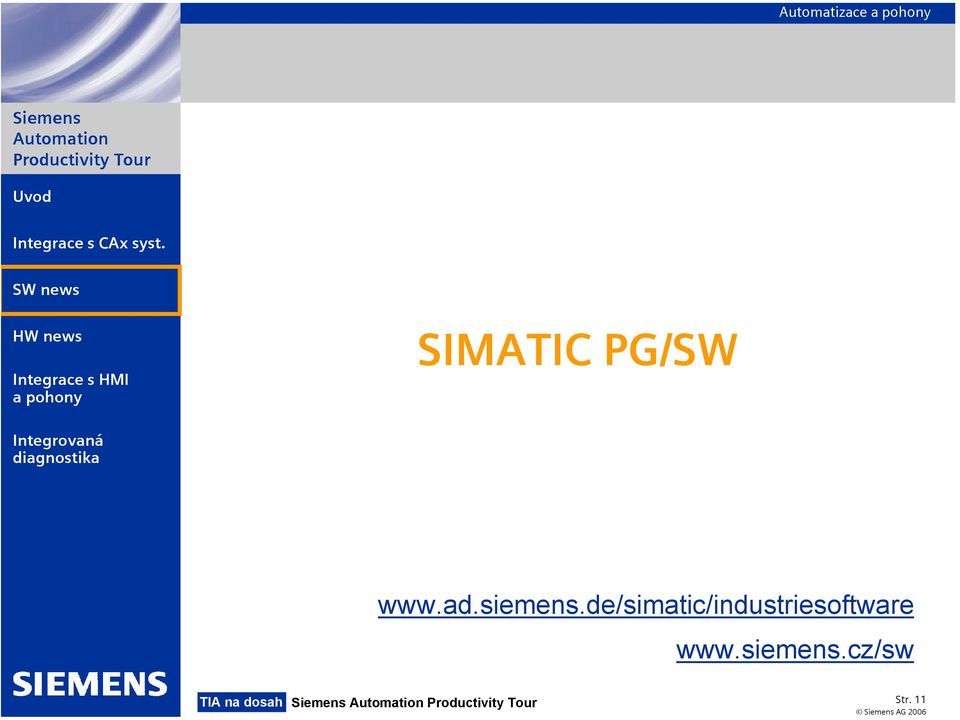

11 Automatizace SIMATIC PG/SW Str. 11

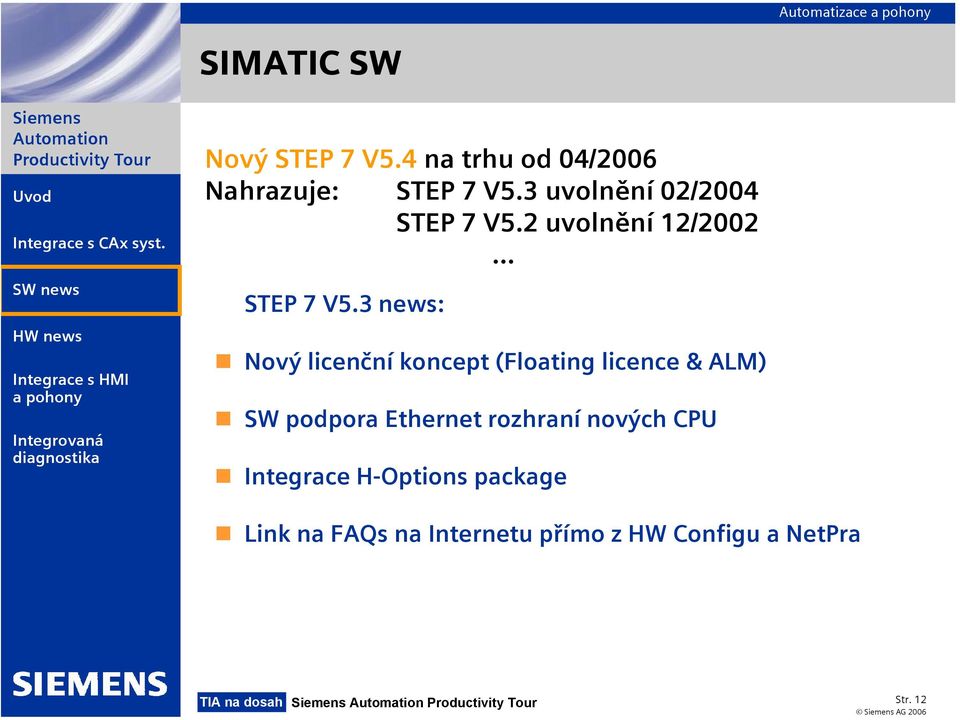

12 Automatizace SIMATIC SW Nový STEP 7 V5.4 na trhu od 04/2006 Nahrazuje: STEP 7 V5.3 uvolnění 02/2004 STEP 7 V5.2 uvolnění 12/2002 STEP 7 V5.3 news: Nový licenční koncept (Floating licence & ALM) SW podpora Ethernet rozhraní nových CPU Integrace H-Options package Link na FAQs na Internetu přímo z HW Configu a NetPra Str. 12

13 Automatizace SIMATIC SW Nový STEP 7 V5.4 na trhu od 04/2006 Nahrazuje: STEP 7 V5.3 uvolnění 02/2004 STEP 7 V5.2 uvolnění 12/2002 STEP 7 V5.3 V5.4 news: Přístupová Nový licenční oprávnění koncept projektu: (Floating Chráněný licence & projekt ALM) lze otevřít pouze autorizovanou osobou. Je SW třeba podpora mít nainstalován Ethernet rozhraní SIMATIC nových Logon CPUSW. CAx-Data Export/Import pro CAx Systemy přes XML formát (CAD- Integrace neboh-options CAE-Systémy) package PROFINET IO: IRT funkce a nastavení SIMATIC Link na FAQs Manager: Internetu lze volit přímo různý z formát HW Configu pro datum a NetPra a čas Kompletní výčet viz: Entry ID Str. 13

14 Automatizace Přístupová oprávnění Instalace SIMATIC Logon umožní aktivaci a nastavení přístupových oprávnění každého projektu. Str. 14

15 Automatizace Přístupová oprávnění Login: Administrator Admin definuje heslo pro daný projekt Str. 15

16 Automatizace Přístupová oprávnění Jednoduše drag and drop metodou lze různým uživatelům definovat různé role v projektu Str. 16

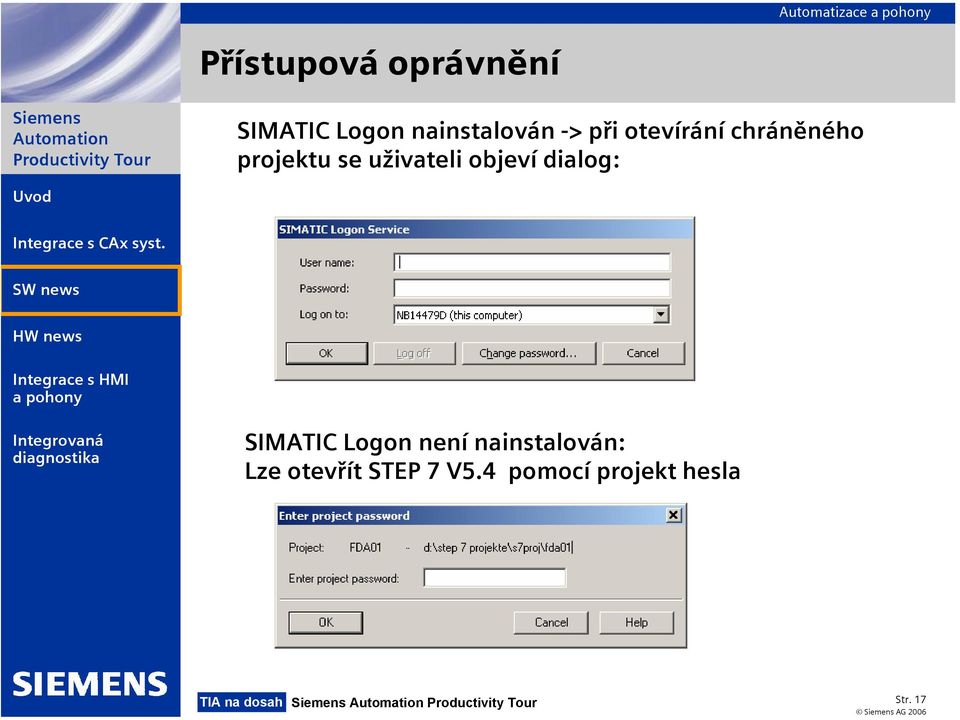

17 Automatizace Přístupová oprávnění SIMATIC Logon nainstalován -> při otevíráníchráněného projektu se uživateli objeví dialog: SIMATIC Logon není nainstalován: Lze otevřít STEP 7 V5.4 pomocí projekt hesla Str. 17

18 Automatizace CAx-Data Export / Import CAx-Data Export pro CAx Systémy (např. CAD- nebo CAE-Systémy) přes XML formát Str. 18

19 Automatizace SIMATIC Field PG M Software Předinstalováno SIMATIC WinCC flexible Advanced WinCC flexible Advanced licence na Field PG M Hardware HDD kit : 80 GB serial ATA s kovovým rámečkem šroubovák ochranné pouzdro USB serial ATA adapter Pro optimální použití HDD kit Str. 19

20 Automatizace SIMATIC DP Str. 20

21 Decentrální periferie široká nabídka dle vašich požadavků Pro umístění do rozvaděče (IP 20) Víceúčelové Automatizace Řešení bez rozvaděče (IP 65/67) Víceúčelové ET200S compact ET 200S Modulární ET 200pro Bloky ET 200M ET 200eco Jiskrově bezpečné Pro roboty ET200S compact ET 200iSP ET 200R Str. 21

22 Decentrální periferie SIMATIC ET 200 Nové moduly pro SIMATIC ET 200pro v provedení s IP 65/67 pro instalace bez rozvaděče: Komunikační modul RF 170C pro připojení RFID systemů k ET 200pro Analogový modul pro připojení teplotních čidel (4AI RTD HF) Digitálníl modul (8 DO) pro připojení široké spousty akčních prvků Řešení pro pneumatiku se SIMATIC ET 200iSP Jiskrově bezpečné ventilové ostrovy: AirLINE Ex type 8650 Až do zóny 1/21 včetně Automatizace Str. 22

23 Automatizace SIMATIC ET 200S Nový modul rozhraní IM151-3 PN Integrovaný 2-portový switch Nyní dvě varianty: Standard High Feature Využití celého rozsahu modulů ET200S v/v Inovovaný IM151-1 HF 6ES AA20-0AB0 6ES BA20-0AB0 Významné zvýšení výkonu ET 200S distrib. systému Failsafe slave-slave komunikace po Profibusu DP Více PROFIsafe modulů na stanici Motorové spouštěče (až 7.5kW) Měniče frekvence (až 4kW) Pneumatické moduly 6ES BA01-0AB0 L-Price 270,- Str. 23

24 Automatizace SIMATIC ET 200S COMPACT 32DI Standard; 24V DC 16DI/16DO Standard; 24V DC; 24V DC /0.5A Vlastnosti 6ES CA00-1BL0 L-Price 305,- 6ES CA00-3BL0 L-Price 345,- Rozšiřitelnost Nejčastěji požadované standardní v/v s dobrou cenou Až na 80 kanálů na jednotku Jednodušší inventář náhradních dílů Využití existujících modulů ET 200S (kromě F-modulů) Známé know-how Jednodušší režije (objednávky, logistika ) Méně zabraného prostoru Lepší využití místa v rozváděči Str. 24

25 Automatizace SIMATIC ET 200S COMPACT SIMATIC ET 200S s rozhraním pro optiku modul IM PN FO umožňuje přímé připojení periferní jednotky na opticý PROFINET přes SCALANCE přepínače (switch) Integrovaný 2-portový switch pro snadnou tvorbu liniových struktur Lze provozovat Fail-safe moduly připojené přímo optikou Str. 25

26 Rychlý a korektní návrh jednotky Konfigurátor SIMATIC ET 200 Rychlá konfigurace, sestavení Jednoduchá kontrola správnosti Seznam komponent s cenou a obj. číslem Náčrt a zobrazení jednotky Automatizace Str. 26

27 Automatizace SIMATIC S Str. 27

28 Automatizace PROFINET nyní také se SIMATIC S7-400 CPU 3 nová S7-400 PN CPU Další pokračování podpory PROFINET sítí Už 8 PN-CPU různé výkonové třídy Nové vlastnosti pro PROFINET Vyšší výkonnost CPU PN/DP CPU PN/DP CPU 416F-3 PN/DP kvartál S7-400 S7-300 CPU 315 PN CPU 317 PN CPU 319 PN CPU 315F PN CPU 317F PN Str. 28

29 Automatizace S7-400 PN nové vlastnosti Profinet: Integriovaný 2-portový switch kvartál Liniová struktura nebo přímé připojení PG/PC ERTEC 400 ASIC a IRT Vyšší výkonnost a deterministika Integrovaný Webserver Komfortní a na místě nezávislá rozhraní, různé Ethernet-protokoly Flexibilní komunikace Další vlastnosti Více paměti ve srovnání s DP-variantami Rychlejšízpracovánía komunikace Více PROFINETu, více paměti, vyšší výkonnost Str. 29

30 Automatizace Topologie sítě s S7-400 PN Liniová a stromová topologie sítě Flexibilní komunikace Hierarchická stavba sítě Modulární rozšíření přes CP Liniová struktura, obdoba PROFIBUSu Optimalizace síťové zátěže Snadné zapojení Str. 30

31 Automatizace SIMATIC S Str. 31

32 SIMATIC S7-300 New CPU PN/DP nová CPU PN/DP: cesta k vyšší produktivitě Automatizace Kategorie Modulární standardní CPU Umístění produktu S7-300 high-end Vlastnosti Výkonnost Více paměti PROFINET IO a CBA Integrovaný Web server (později: 3. kvartál) Izochronní Profibus 3 komunikační rozhraní a podpora široké škály protokolů 2 x PROFIBUS 1 x PROFINET Str. 32

33 Automatizace CPU 319 umístění produktu L-Price CPU [ ] CPU-Memory CPU-Perf./Bit M ns M M ns PN 315 PN M 1M 512k 256k 128k ns 100 ns k ns 312/14/ 15 Str. 33

34 Automatizace Větší kapacita CPU CPU 315-2DP 317 CPU CPU 315-2DP 318 CPU 319 User memory Mem.bits/timers/countr Blocks (FB+FC+DB) Number ranges Vyšší přenositelnost/ opětovné použití SIMATIC programů 512 kbyte 32768/512/ /2048/ kbyte 1.4 MByte 8192/512/ /2048/ /1024/ /1024/ /2048/4095 Úsporný inženýring s využitím E-SW (SCL, CFC, S7-Graph,...) Str. 34

35 Automatizace CPU PN/DP - komunikace PG/OP komunikace Programování,, oživení Integrace HMI komponent Programování přímo přes Ethernet S7 komunikce Výměna dat mezi automaty OPC spojení přes komponenty SIMATIC NET PROFINET Integrace distribuovaných v/v (PROFINET IO) Component Based (PROFINET CBA) Otevřené protokoly: TCP/IP, UDP, ISO on TCP Real-time komunikace Spojení s kanceláří, výrobky třetích stran Str. 35

36 Automatizace S7-300 firmware V2.5 Stávající verze 2005 Q1 Q2 Q3 Q Q1 Q2 Q3 Q PN/DP V2.4 V PN/DP PN/DP PN/DP V2.3 V PN/DP V2.3 V PN/DP DP V2.1 V DP DP V2.0 V DP 312/313C 313/314C-2 DP 313/314C-2 PtP V2.0 V /313C 313/314C-2 DP 313/314C-2 PtP Sjednocení verzí FW Str. 36

37 Automatizace Integrovaný Web server (3.kvartál) Všudypřítomná Přes integrované Ethernet rozhraní Přístup přes běžný internetový prohlížeč Uživatelsky příjemný přístup k diagnostickým datům - odkudkoliv Vyšší spolehlivost provozu Internet Web Aktuální stav jednotky Základní informace Nastavení PROFINET rozhraní Stav jednotlivých modulů Diagnostický buffer Hlášení (alarmy) Module Information SIMATIC S7 CPU PN/DP Str. 37

38 Automatizace Ethernet komunikace a PN-CPUs, CPs Více informací viz: UDP od FW V2.5 od FW V2.5 * 4-port switch integrován ** 2-port switch integrován IT functions Basic functions Integral WWW server client File handling via FTP server FTP client communication FTP server communication NTP/Siclock time-of-day synchronization IP access protection SNMP IP configuration without STEP 7 PG access S5 communication S7 communication PROFINET CBA PROFINET IO ISO TCP/IP and UDP ISO on TCP (RFC 1006) CP343-1 Lean CP343-1 CP343-1 Advanced CPU 315(F)-2 PN/DP CPU 317(F)-2 PN/DP CPU PN/DP CPU PN/DP** CPU 416(F)-3 PN/DP** CP443-1 CP443-1 IT CP443-1 Advanced* Str. 38

39 Automatizace SIMATIC S7-300 Standardní CPU 312, 314 CPU PN/DP CPU DP CPU PN/DP CPU DP CPU PN/DP Bezpečnostní CPU 315F-2 DP CPU 317F-2 DP CPU 315F-2 PN/DP CPU 317F-2 PN/DP NEW NEW Kompaktní Technologické CPU 312C, 313C CPU 313C-2 PtP CPU 313C-2 DP CPU 314C-2 PtP CPU 314C-2 DP CPU 317T-2 DP CPU 315T-2 DP Str. 39

40 Automatizace SIMATIC S7-300 Standardní CPU 312, 314 CPU PN/DP CPU DP SIPLUS komponenty CPU PN/DP - do klimaticky náročných CPU provozů DP CPU PN/DP Bezpečnostní Rozšířený teplotní CPU rozsah 315F-2 (- 25 C DP až + 60 C) CPU 317F-2 DP Odolnost proti vlhkosti, CPU 315F-2 kondenzaci PN/DP NEW CPU 317F-2 PN/DP Do agresivnějších prostředí např. (síra, chlór..) Kompaktní CPU 312C, 313C CPU 313C-2 PtP Seznam + nové produkty: CPU 313C-2 DP A&D Mall CPU 314C-2 PtP CA 01 10/2005 CPU 314C-2 DP Technologické Customer support CPU 317T-2 ID: DP CPU 315T-2 DP NEW Str. 40

41 SIMATIC S7-300 New CPU PN/DP 6ES EL00-0AB0 Delivery: 03/2005 L-Price 3.900,- Automatizace Kategorie Modulární standardní CPU Umístění produktu S7-300 high-end Vlastnosti Výkonnost Více paměti PROFINET IO a CBA Integrovaný Web server (3. kvartál) Izochronní Profibus 3 komunikační rozhraní a podpora široké škály protokolů 2 x PROFIBUS 1 x PROFINET Str. 41

42 Live demo Integrace dalších automatizačních komponent Integrace PLC, HMI a pohonů do stávající technologie Upgrade PLC: nová S7-300 CPU 319 Update knihovny hardware STEP 7 přes HSP (hardware support package) Integrace nové CPU do STEP 7 projektu Integrace dalších operátorských stanic Integrace HMI Panelu do STEP 7 projektu Konfigurace s WinCC flexible Live HMI PLC pohony Automatizace Demo Nový pohon: SINAMICS G120 Integrace SINAMICS G120 s Drive ES do STEP 7 projektu Konfigurace se SW STARTER Str. 42

43 Live demo Automatická synchronizace projektových dat Přepojení I/O jednotky kvůli změně specifikace Předefinování operandu či proměnné přidělením nové absolutní adresy PLC a HMI musí řídit a zobrazovat stejné I/O jednotky i přes změnu HW adres... pomocí dvou kroků: Přiřazení nové adresy operandu v tabulce symboliky ve Step7. Tato změna se automaticky projeví v projektu HMI Kompilace a nahrání projektu (PLC a HMI) Live Automatizace Demo Str. 43

44 Live demo WinCC flexible integrace s řídicím systémem Integrace WinCC flexible do Step7 SIMATIC Manager ústředním bodem jak pro řízení a SIMATIC PLC tak i pro vizualizaci s WinCC flexible Přednastavení a automatický update komunikace v projektu WinCC flexible Přímý přístup do (Step7) symboliky a automatického update po změně Hlášení nakonfigurovaná ve Step7 jsou podporována WinCC flexible Automatizace Konzistence projektových dat Str. 44

45 Automatizace Vyšší produktivita díky Live demo Konzistence databáze s konzistentními projektovými daty Centralizovaný management symboliky (Step7) Symbolické názvy definovány pouze jednou Přímý přístup a užívání (Step7) symboliky ve WinCC flexible Automatické ukládání proměnných i ve WinCC flexible Možnost změny s automatickou synchronizací dat Změny se automaticky projeví také v HMI projektu Eliminace duplicitního zadávání, méně práce, rychlejší postup STEP 7 Configuration tool SIMATIC Manager STEP 7 Project Controller S7 Program HMI Application HMI Data STEP 7 Databáze HMI Configuration Tool WinCC flexible HMI Project Link Parameters Symbolic Information Messages Str. 45

46 Automatizace and Drives Děkuji za pozornost Rostislav Kosek A&D AS tel Předvedení produktů Výběr vhodného řešení Pomoc s nabídkou A&D AS

47 and Drives A&D AS Průmyslové automatizační systémy Linka technické podpory Česká republika Tel.: Celosvětově (německy/anglicky) Tel.:

48 and Drives S iemens

49 Automatizace Dnešní program Uvítání, představení modelů a technologie 13:00 13:30 Kosek; Vojanec SW/; ukázky SIMATIC PLC SIMATIC DP 13:30 14:30 Kosek Přestávka 14:30 14:45 Pokračování; ukázky 14:45 15:15 15:15 15:45 Kosek Vojanec Přestávka 15:45 16:00 16:00 17:15 Vojanec 17:00 17:00 Závěrečné shrnutí Diskuse, večeře 17:15 Str. 49
