1 Kmfrt pvrchvých tpných a chladících systémů

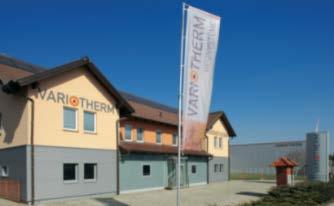

2 Naše histrie úspěchu: 40 rků firmy Varitherm Příběh úspěchu začíná v rce 1979, kdy Wilhelm Watzek zalžil firmu Varitherm na prdej tpných panelů ve Vídni 1984 je mezníkem, kdy firmě byl udělen Evrpský patent na sálavý hřev kameny V rce 1990 byl na světě první stěnvý systém tpení a byl vyvinut ptrubí Variclimate 1992 přesun firmy d nvých prstrů v Lebersdrfu, prtže prstry ve Vídni byly příliš malé 1995 spuštění systému pdlahvéh tpení 1999 Wilhelm Watzek, převedl firmu na svéh syna, inženýra Alexandra Watzeka V rce 1999 byl dknčen p dluhém vývji systém mdulvéh stěnvé tpení

3 Naše histrie úspěchu: 40 rků firmy Varitherm 2003 byl zprvzněn plně autmatizvané výrbní zařízení pr panely s integrvanými tpnými trubkami a byly tevřeny nvé prstry Mdulvý chladící strpní systém je vyráběn d rku 2004 V rce 2005 byl zprvzněn plně autmatizvané výrbní zařízení pr pdlahvý mdulvý tpný systém VariCmp s rzšířením výrbních prstrů. V rce 2008 byl prezentvánvariprfile ptrubí 16x2 Laser jak hlavní část plšnéh tpení a chlazení systémů Varitherm V rce 2010 byl zprvzněn systém mdulvéh strpníh chlazení / tpení, pprvé se speciálním pvrchem phlcujícím zvuk= akustickým pvrchem

4 Naše histrie úspěchu: 40 rků firmy Varitherm V rce2010 byl zprvzněn 2. plně autmatizvané výrbní zařízení pr mdulvý systém pdlahvéh vytápění VariCmp V rce 2013 se uskutečnila největší expanze a investice v histrii firmy: Dvě nvé haly nabízí více prstru pr skladvání a výrbu, venkvní parkviště a ázu relaxace pr naše zaměstnance Rk 2015 představuje milník zprvzněním výrbníh strje FBHK 3, který byl navržen speciálně pr superštíhlý mdulvý systém pdlahvéh vytápění VariCmp V rce 2016, p něklika měsících výzkumu je uveden na trh jedinečný rzdělvač VariManifld 5.0 pr tpné / chladící systémy. V rce 2017, je dknčen rzšíření kancelářských prstr, šklicíh střediska, výzkumu a vývje, Varicafé 650 m²

5 Ocenění Scial Award Wirtschaft hilft 2017 Recgnitin Award fr VariKmp by the gvernment f Lwer Austria 2015 ALC Audience Award 2014 Knewledge Natinal Award 2014 ALC Audience Award 2011 Innvatin Award 2006 ALC Audience Award 2005 Lenard 2005 Multiple Innvatin Awards by the gvernment f Lwer Austria

6 Varitherm 2018 Austria: 360 zákazníků Germany: 13 bchdních partnerů Eurpe: 42 bchdních partnerů Ostatní svět: 4 bchdní partneři

7 Prtfli m 2 Mdulvéh pdlahvéh tpení VariCmp d rku m 2 Pdlahvéh tpení se stěrku d rku m 2 Systému stěnvéh tpení / chlazení d rku m Systému sklvéh tpení d rku m 2 Mdulvéh tpení / chlazení (včetně strpníh chlazení) d rku m 2 Stěnvéh systému tpení EasyFlex pr tepidaria a kachlvá kamna d rku m Systému pdlahvých knvektrů d rku1997

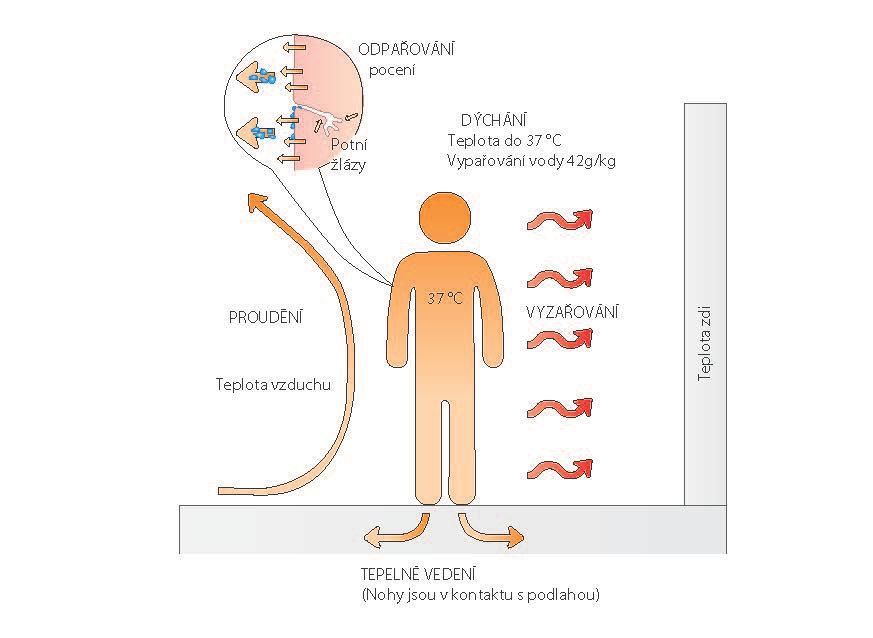

8 Phdlí Sálavé tepl Nízktepltní systém Úspra energie Lidé se cítí příjemně, když mají základní tepelnu phdu : Výrba tepla = tepelným ztrátám DÝCHÁNÍ ODPAŘOVÁNÍ PROUDĚNÍ VEDENÍ VYZAŘOVÁNÍ

9 Prdukty Mdulvé pdlahvé tpení Pdlahvé tpení se stěrku Mdulvé stěnvé tpení / chlazení Pdmítkvé stěnvé tpení / chlazení Mdulvé strpní chlazení / tpení Pdlahvé knvektry Sklvé tpení

10 Systém mdulvéh pdlahvéh tpení: superštíhlý VariCmp Supertenké! Tlušťka panelu jen 20 mm! Energeticky úsprný nízktepltní systém Nízká hmtnst! Ideální pr sádrkartnvé knstrukce a reknstrukce starých budv Optimální tepelný přens: VariMdule ptrubí je pevně zaktven v kmpaktním panelu Pdlahvé vytápění s extrémně rychlu reakcí a jednduchu vladatelnstí Rychlá a jednduchá mntáž VariCmp 1 Pdklad 2 VariCmp panel 600 x 1000mm 3 VariPrFile trubka, 11.6 x 1.5 Laser 4 VariCmp teplnsná zálivka 5 Pdlahvá krytina

11 Systém mdulvéh pdlahvéh tpení: superštíhlý VariCmp Pdlahvá krytina VariCmp stěrka T7 Mdulvý panel VariPrfile trubka 11.6 x 1.5 Laser Izlační páska 75 mm Stavební fólie Pdklad musí být připraven suchý, rvný a s dstatečnu nsnstí

12 Systém mdulvéh pdlahvéh tpení: superštíhlý VariCmp Příklady pdlahvých skladeb: Na existující pvrch Přím na izlaci Zátěžvé

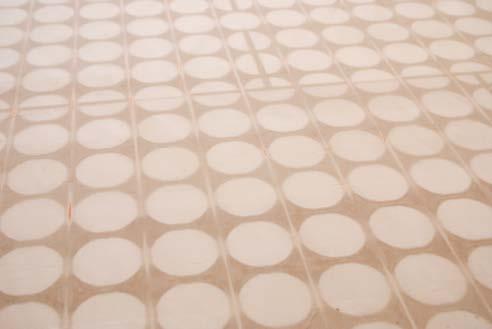

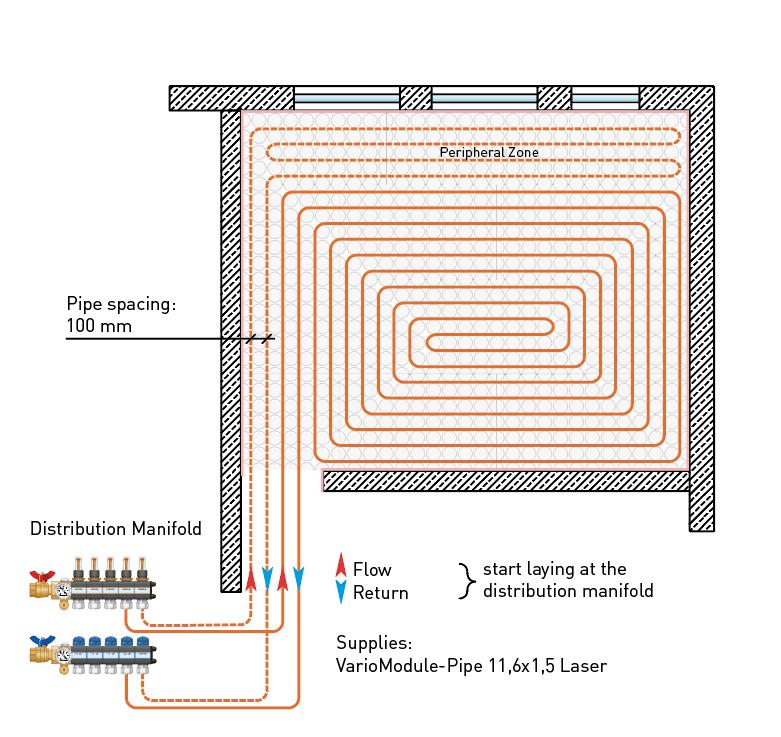

13 Systém mdulvéh pdlahvéh vytápění: superštíhlý VariCmp Flexibilní a přesná pkládka trubky: Bifilární systém Systém meandr Příklady pkládky

14 Systém mdulvéh pdlahvéh vytápění: superštíhlý VariCmp Rychlejší hřev pvrchu v sádrvláknitých deskách než u klasickéh systému pdlahvéh tpení Dba náběhu pvrchvé teplty na sníženu tepltu je kratší cž má za následek: Lepší kntrlu nad pdlahvým tpením VariCmp Efektivnější rzlžení tpných plch

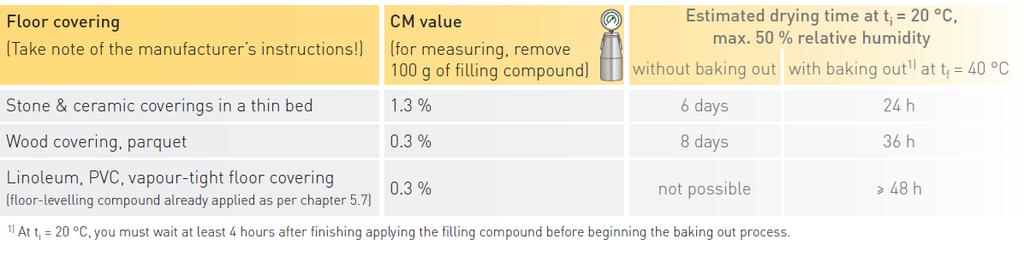

15 Systém mdulvéh pdlahvéh tpení: superštíhlý VariCmp Extrémně vyský tpný výkn Velmi rychlá instalace Pdlahvá krytina může být plžena již p 24 hdinách Pdlahvá krytina (řiďte se pkyny výrbce ) Kámen, keramika Dřev, parkety Linleum, PVC, plvucí pdlaha CM měření vlhksti (pr měření pužijte 100 g vzrku směsi) Při tepltě 20 C a relativní vlhksti max. 50% pkládejte pdlahvu krytinu bez tpení s tpením 40 C 6 dnů 8 dnů není mžné 24 hdin 36 hdin více jak 48 hdin Při tepltě 20 C čekejte 4 hdiny s vyrvnáním závěrečnu vrstvu

16 Systém mdulvéh pdlahvéh tpení: superštíhlý VariCmp Vyský tpný výkn: Tpný výkn ( W / m2 ) na pžadvanu teplty místnsti Více než 50 % více než knkurence!

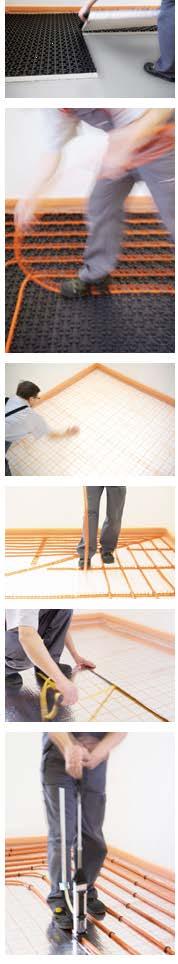

17 Pdlahvé tpení se stěrku: VariClip. VariRast. VariFix. VariRll. VariSlid. Individuální kmpletní systémy d jednh ddavatele: 6 systému pr pdlahy se stěrku + 1 systém pdlahvéh tpení pr průmysl Energeticky úsprné nízktepltní systémy Ideální pr kmbinaci s tepelným čerpadlem, slárním systémem a ktly na bimasu Optimalizvaný a přesný přens tepla : VariPrFile ptrubí má 15% větší plchu než jiné trubky! Teplta pdlahy je přesně rzlžena díky systému pkládky Rychlá a jednduchá instalace VariClip VariRast VariFix VariRll 20-2 VariRll 30-3 VariSlid

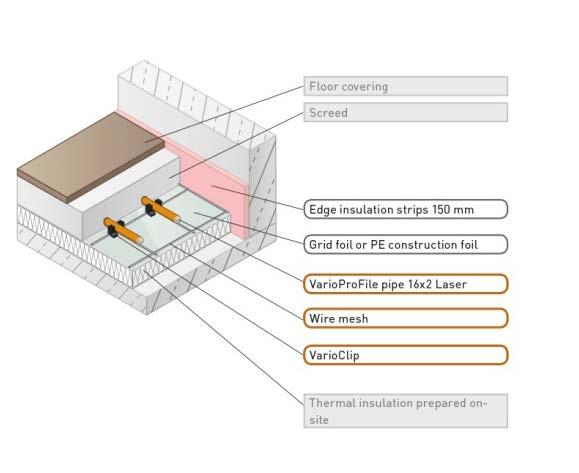

18 VariClip - pdlahvé tpení se stěrku: Systém s drátěným pletivem Upevnění pmcí VariClip VariPrFil ptrubí 16 x 2 Laser 5-vrstvá kmpzitní trubka s prfilvaným pvrchem Pdlahvá krytina Stěrka Izlační páska 150 mm Stavební fólie VariPrFile trubka 16x2 Laser Drátěná síť VariClip Termizlace

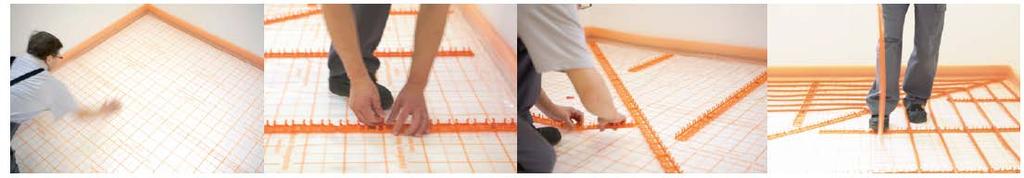

19 VariRast - pdlahvé tpení se stěrku: Lištvý systém Mřížkvaná fólie pr krytí izlace s 50 mm gmřížku. 100% recyklvatelná PE granulát, tlušťka 0.2 mm. VariBar K16/100 s tvry p 50 mm a samlepicí pásku na zadní straně. Fixační spny p 45 mm neb 60 mm VariPrFile trubka 16 x 2 Laser 5-vrstvá kmpzitní trubka s prfilvaným pvrchem Pdlahvá krytina Stěrka Izlační páska 150 mm VariBar lišta K16/100 VariPrFile trubka 16x2 Laser Mřížkvá fólie Fixační spny Termizlace

20 VariFix - pdlahvé tpení se stěrku: Np panely 1400 x 800 mm (+50 mm překrytí) Tlušťka izlace: 11 neb 30 mm pr VariNp VariFix bez izlace VariPrFile ptrubí je p plžení stěrky zcela zakryt včetně np systému Frma připjení zaručuje stabilní prpjení np panelů VariPrFile trubka 16 x 2 Laser 5-vrstvá kmpzitní trubk s prfilvaným pvrchem Pdlahvá krytina Stěrka Izlační páska 150 mm VariFix panel VariPrFile trubka 16x2 Laser Termizlace

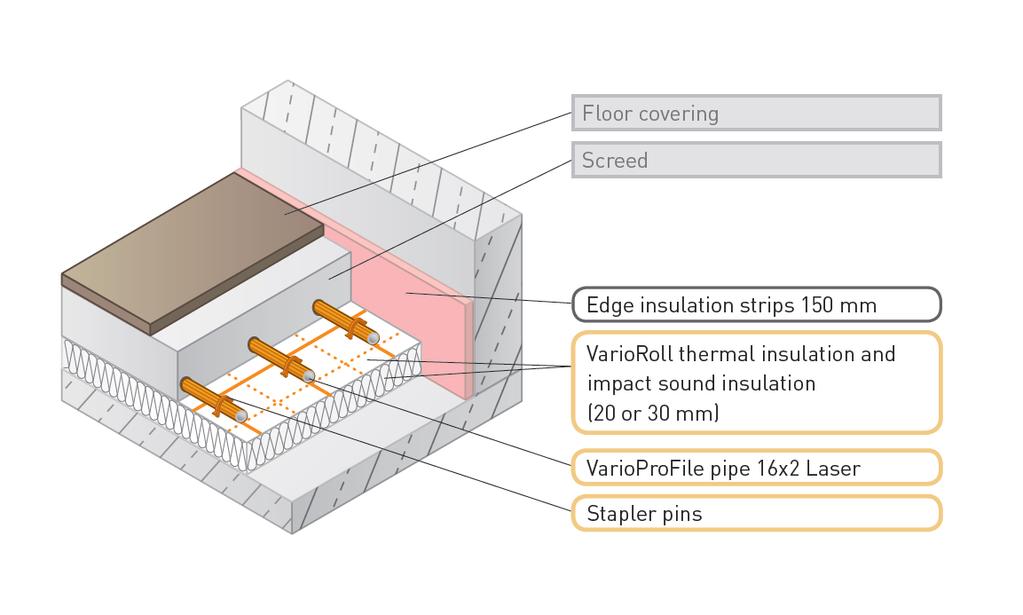

21 VariRll - pdlahvé tpení se stěrku: Systém spnkvání VariRll izlace vyrbená z plystyrenu phlcujícíh zvuk, tlušťky 20 a 30 mm. Speciální laminvaná fólie zaručuje spnám správný dpr na přichycení trubky. VariPrFile trubka 16 x 2 Laser 5-ti vrstvá kmpzitní trubka s prfilvaným pvrchem Pdlahvá krytina Stěrka Izlační páska 150 mm VariRll s termální a zvukvu izlací ( 20 neb 30 mm ) VariPrFile trubka 16x2 Laser Spna na přichycení trubky

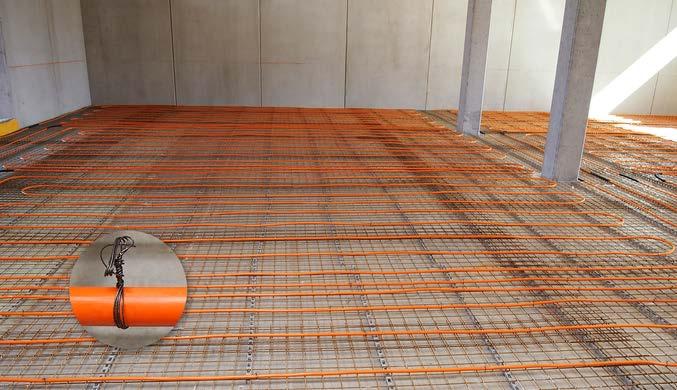

22 VariSlid pdlahvé tpení pr průmysl Speciální trubka pr průmyslvé využití Varimdular trubka 20x2 Laser garantuje ptimální přens tepla. Betn Kari síť Přichycení vázacím drátem VariMdular trubka 20x2 Laser Dilatace Separační vrstva Termizlace

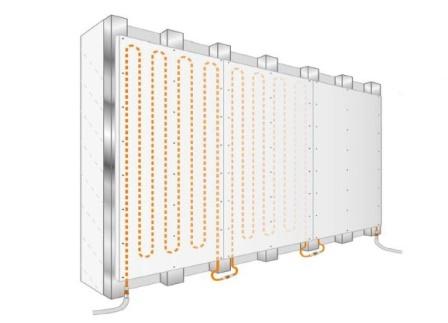

23 Stěnvé mdulvé tpení / chlazení: Sádrvláknité mduly Ideální pr dřevstavby, zděné dmy, průmyslvé stavby, pdkrví a reknstrukce Systém vytápění: velkplšný, extrémně energeticky úsprný nízktepltní systém Systém chlazení: tichý, bez průvanu a alergenů, energeticky úsprný Vytápění, chlazení a htvá stěna / strp v jednm! Zcela flexibilní systém: 8 druhů panelů splňující všechny pžadavky stavby Mdul 1 Sádrvláknitá deska18 mm 2 VariPrFile trubka, 11.6 x 1.5 Laser 3 Otvry pr šruby 4 Spjvací lepidl 5 Spdní knstrukce

24 Stěnvé mdulvé tpení / chlazení: Sádrvláknité mduly Pevná výška Přední strana s tvry pr šruby Prměnná výška Speciální na bjednávku Přední strana Zadní strana

25 Stěnvé mdulvé tpení / chlazení: Sádrvláknité mduly Mdulvé stěnvé panely jsu knečnu stěnu, tpný a chladicí systém je v jednm. Trubky lze lehce nalézt Varitherm hledačem trubek neb termfólií

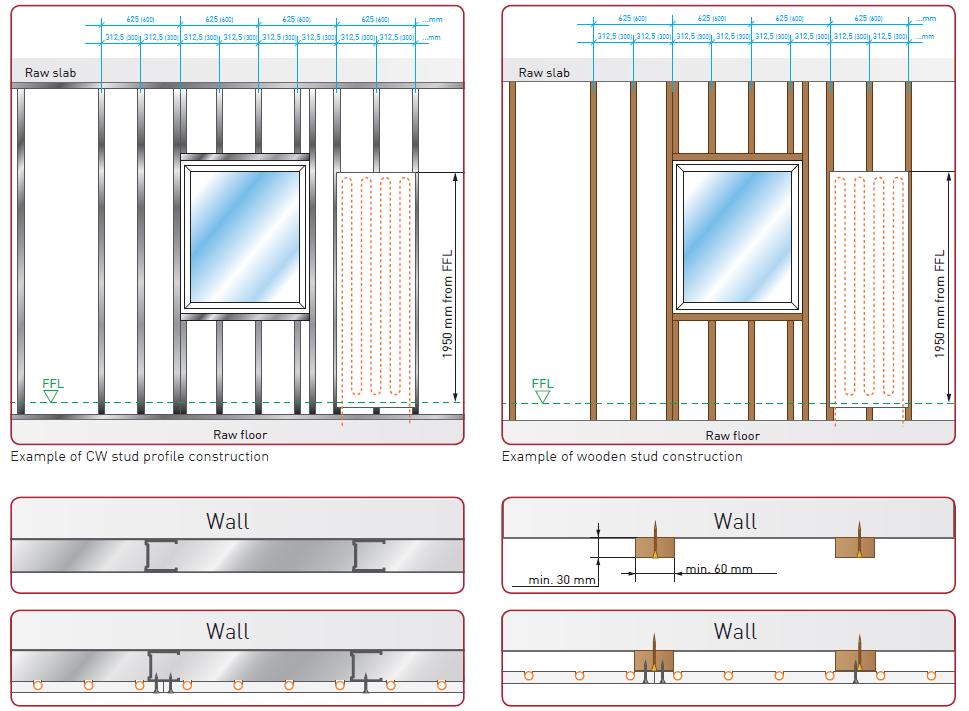

26 Stěnvé mdulvé tpení / chlazení: Sádrvláknité mduly Knstrukce pr upevnění CW/UW celvá knstrukce Dřevěná knstrukce

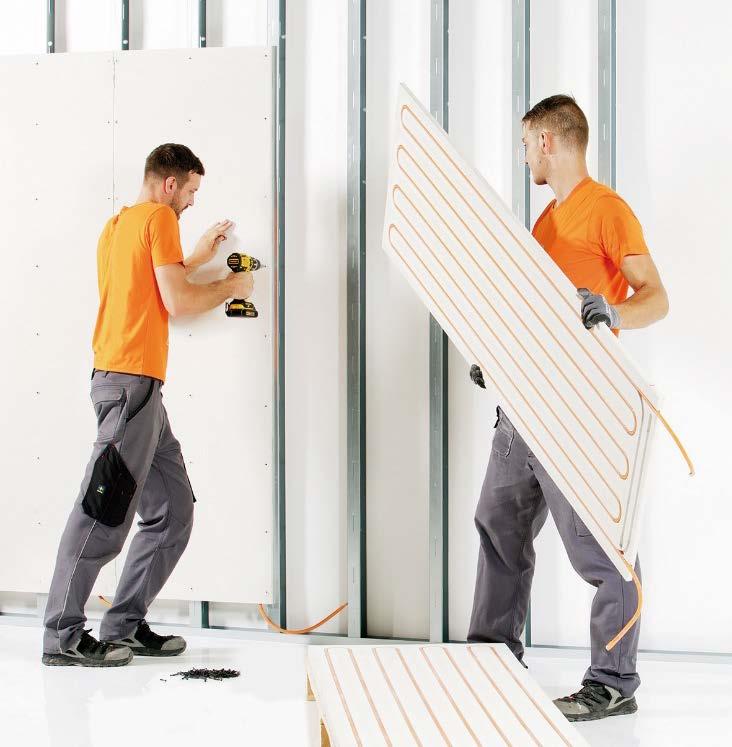

27 Stěnvé mdulvé tpení / chlazení: Sádrvláknité mduly Instalace

28 Stěnvé mdulvé tpení / chlazení: Sádrvláknité mduly Připjení pmcí lisvacích spjek FFL Ddávka: s předizlvanu Varimdular trubku 16x2 Laser Lisvací spjka 16x11.6 Lisvací spjka x11.6 Lisvací spjka 11.6x11.6 Lisvací spjka 90 16x11.6 Prevence prti krzi: Spjvací prvky musí být chráněny (p tlakvé zkušce) pdle nrmy ÖN H5155, např. antikrzní pásku

29 Stěnvé mdulvé tpení / chlazení: Sádrvláknité mduly Tpný výkn v W/m 2 : Pkjvá teplta Chladicí výkn Typické dimenzvání teplt Chladicí výkn

30 Stěnvé pdmítkvé tpení/chlazení : Stěnvý systém EasyFlex. Osvědčený systém vytápění / chlazení pd mítku při dknčvacích pracích Systém vytápění: energeticky úsprný nízktepltní systém vysce výknný v malé tlušťce Systém chlazení: tichý, bez průvanu, energeticky úsprný Optimální přens tepla: pvrch VariPrFile trubky je 15% větší než u hladké trubky Kmpletní systém pr celu stavbu Stěnvé vytápění má svědčení kvality IBO (Rakuský institut pr zdravé a eklgické bydlení)!

31 Systém mdulvéh strpníh chlazení / tpení: Mdulvé strpní chlazení Classic Mdulvé strpní chlazení-classic pr nezpevněné strpy Zakázkvé systémy míst strpů a na již uknčené strpy Extrémně nízké náklady na energii Abslutně tiché! Velkplšné chladící strpy a stěny Kmpletní systémy míst ddávek kmpnentů d různých výrbců Velmi příjemné chladivý pcit ve stínu velkéh strmu

32 Systém mdulvéh strpníh chlazení / tpení: Mdulvé strpní chlazení Classic Pevná výška Přední strana s tvry pr šruby Prměnná výška Speciální na bjednávku Přední strana Zadní strana

33 Systém mdulvéh strpníh chlazení / tpení: Mdulvé strpní chlazení Classic Kvvá knstrukce- zavěšená Zpevňvací prfil Základní prfil Instalace

34 Systém mdulvéh strpníh chlazení / tpení: Mdulvé strpní chlazení Classic Instalace

35 Systém mdulvéh strpníh chlazení / tpení: Mdulvé strpní chlazení Acustic Mdulvé strpní chlazení-acustic pr nezpevněné strpy Ochrana sluchu, chlazení a tpení vše v jednm strpu Perfrace na přední straně snižuje zvuky na pzadí veliksti tvrů

36 Systém mdulvéh strpníh chlazení / tpení: Mdulvé strpní chlazení Acustic Mdulvé panely-acustic Přesné značení tvrů pr šruby veliksti tvrů

37 Systém mdulvéh strpníh chlazení / tpení: Mdulvé strpní chlazení Acustic Prkázané snížení zvuku Hladina snížení zvuku Frekvence Testván v TÜV Rheinland pdle nrmy DIN EN ISO 354

38 Systém strpníh chlazení / tpení: Strpní mduly Tepelný výkn ve W/m 2 : Tabulka platná pr výšku strpu 2,5 3,5 m. Nepřekračujte tepltní spád 40/ 30 C Pkjvá teplta Chladící výkn Chladicí výkn Typické dimenzvání teplt

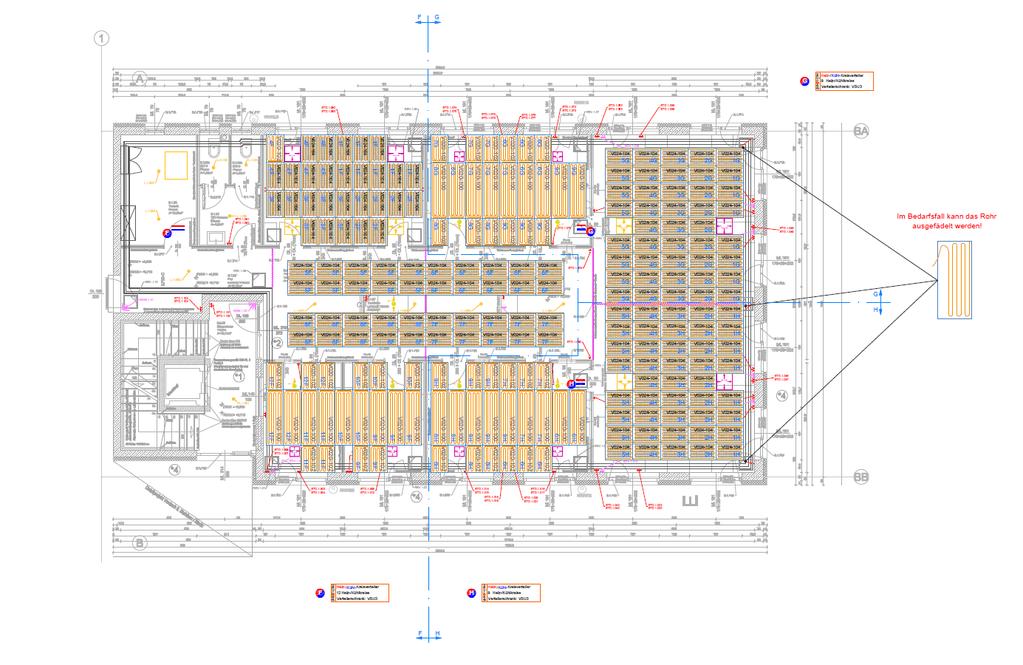

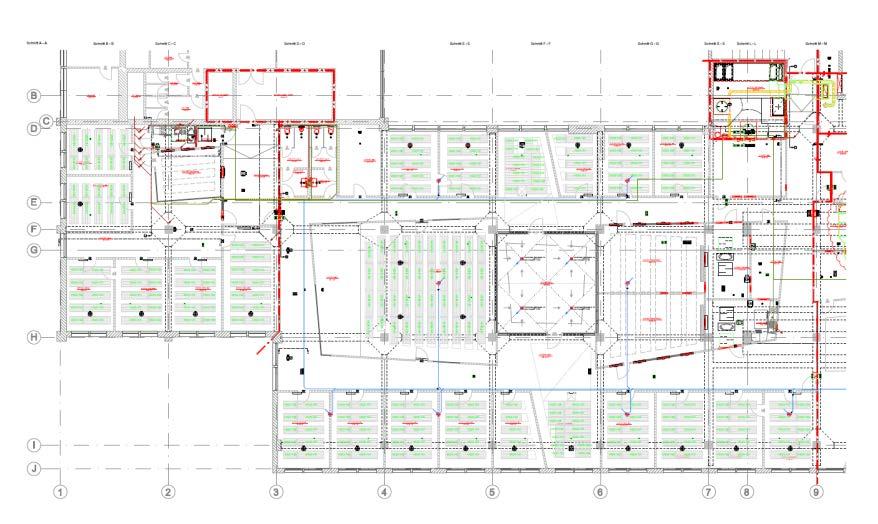

39 Systém strpníh chlazení / tpení: Strpní mduly Varitherm servis individuální kladečský plán

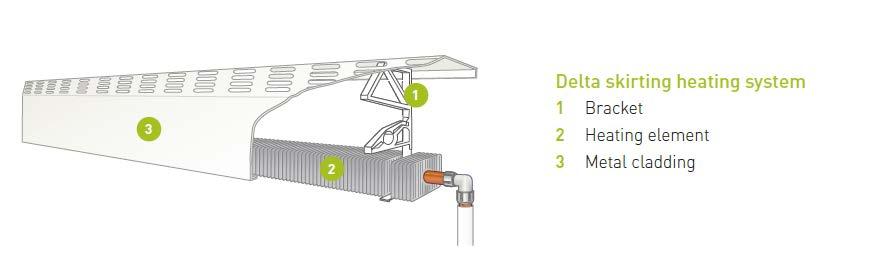

40 Individuální tpení: Sklvý systém tpení Classic a Delta Sklvý systém tpení Classic 1 Držák 2 Tpné těles 3 např. dřevěný bklad Sklvý systém tpení Delta 1 Držák 2 Tpné těles 3 Kvvý kryt Systém vytápění hrku vdu Extrémní úspra energie Zcela přizpůsbitelný, Classic a Delta je k dispzici v 200 RAL barvách Hrký vzduch je sálán pdél studené stěny Chrání před chlazváním skleněné plchy Odstraňuje vlhkst ze stěn a zabraňuje tvrbě plísní

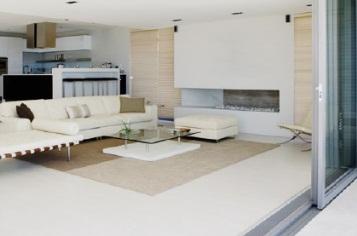

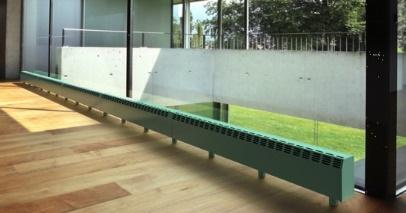

41 Rychlá reakce: Systém tpení pdlahvým knvektrem Účinná chrana prti chladu ze skleněných plch! Tvar krytu knvektru směřuje hrký vzduch přím na chladné skleněné plchy Vytvření tepelné clny pr studený skleněný pvrch je bleskvý Nenápadný! Na využití vnitřních prstr nemá žádný vliv Délka je přesně stanvena tak, aby vyhvvala pžadavkům stavby Pdlahvý knvektr 1 rám knvektru 2 tpné těles 3 vzduchvá přepážka 4 mřížka 5 stavěcí šruby 6 měděná / celvá trubka 7 izlační pdlžka, zelená 8 upevňvací držák

42 VariPrFile trubka. 16x2 Laser. HLINÍKOVÁ. VÍCEVRSTVÁ. KOMPOZITNÍ TRUBKA. Prfilvaná strukturvaná plcha pr ptimální přens tepla Prvtřídní přilnavst mítek pr stěnvé systémy Plně antikrzní Vyská dlnst na tlak a tepltu (10 barů, +95 C) Flexibilní, lehce hybatelná, extrémně hydrstaticky dlná 100 % kyslíkvá bariéra Zrcadlvě hladký vnitřní pvrch menší tlakvá ztráta bez inkrustace VARIOPROFILE TRUBKA 16x2 LASER 5-ti vrstvá kmpzitní trubka 1 Zvýšená tepelná dlnst plyetylenu (PE-RT) s prfilvanu pvrchvu strukturu, výšená tepelná dlnst plyetylenu (PE-RT) s hladku pvrchvu strukturu 2 Adhezivní vrstva 3 Hmgenní laserem svařvaná hliníkvá trubka 4 Adhezivní vrstva 5 Zvýšená tepelná dlnst plyetylenu (PE-RT)

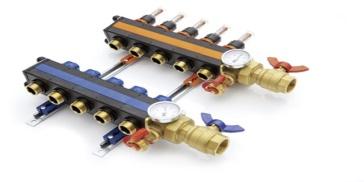

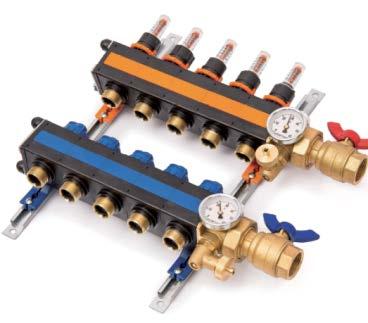

43 Rzdělvač Vari 5.0 MODULÁRNÍ, PRO VŠECHNY SYSTÉMY 1. Jedna skříň: jedntlivé segmenty mají šířku puze 50 mm a prt je skříň hlubká puze 80 mm 2. Flexibilní plhvání: technlgie držáků (click systém) splečně s mntážní lištu zaručuje jednduchu, rychlu a flexibilní instalaci 3. Jednduché čistění: průhledné skl průtkměru lze snadn vyčistit, i když je systém pd tlakem 4. Přesná fixace: s ranžvým fixačním kružkem

44 Rzdělvač Vari 5.0 s čerpadlem RENOVUJTE NEBO ROZŠIŘUJTE VÁŠ TOPNÝ SYSTÉM Zabudujte nízktepltní systém d Vašeh stávajícíh vysktepltníh systému Kmpaktní design a vysce účinné čerpadl šetří míst Dvě mžnsti regulace průtku ( teplty )- regulátr s pevnu hdntu nastavení neb regulace řízená na základě atmsférických pdmínek Hydrstatické vyvažvání systému pmcí průtkměrů Jednduché čistění, napuštění a dvzdušnění Může být zabudván až 15 nízk tepltních kruhů

45 Čerpadl. Mikrstanice. ROZDĚLOVAČ PRO INDIVIDUÁLNÍ ŘEŠENÍ JEDNOTLIVÝCH MÍSTNOSTÍ Malý a kmpaktní s ddělenu regulací teplty Vyvinut pr vysktepltníh systému s nízk-tepltními plšnými systémy Vybaven 2 tpnými kruhy

46 Rdinné dmy

47 Rdinné dmy s pdkrvím Mdulvé strpní chlazení / tpení d firmy Varitherm naistalvané ve strpu pdkrví Stěnvé tpení / chlazení tvřící stěny pdkrví

48 Veřejné budvy Mdulvé strpní chlazení / tpení

49 Mateřské škly Pdlahvé tpení

50 Vzdělávání Cambridge: Mdulvé stěnvé chlazení / tpení Eisenstadt: Pdlahvé vytápění

51 Příklady prvedených prací Jersey Island: Vyhlídkvá věž VariCmp pdlahvé tpení (Systém mdulvéh pdlahvéh tpení ) Vari Fix pdlahvé tpení(systém pdlahvéh tpení se stěrku) EasyFlexWall tpení a chlazení (Pdmítkvý systém stěnvéh tpení a chlazení)

52 Kstely Systémy sklvéh tpení Varitherm pdél zdí, v pdlaze neb pd kstelními lavicemi zajistí příjemné tepl v krátkém kamžiku. Křesťanský kstel Bad Neustadt, Germany Mdulvý pdlahvý systém tpení Nízká výška (jen 20 mm) VariCmp pdlahvéh systému tpení je výbrnu vlbu pr reknstrukci neb mdernizaci Velmi rychlá reakce Karmelitánský klášter Graz, Austria

53 Mdulvý systém strpníh chlazení / tpení kvm-tec (IT-firma v Tattendrfu) 105 m² Mdulvéh strpníh chlazení / tpení Classic 87 m² Mdulvéh strpníh chlazení / tpení -Acustic 254 m² Mdulvéh strpníh tpení 90 m² Pdlahvéh tpení se stěrku
