Technický produktový list Top heating PROFI FUNKČNÍ PŘÍCHYTKA U80L. Příchytka U80L

Transkript

1 Technický prduktvý list Tp heating Obchdní název: Mntážní název: PROFI FUNKČNÍ PŘÍCHYTKA U80L Příchytka U80L Stručný ppis: Revluční stabilizační příchytka U80L je určena k fixaci ptrubí k pdlahvé desce (plystyrénvá deska). Je vyrbena z kvalitníh plastu s aditivem skelnéh vlákna a t speciální technlgií Tp heating. Knstrukce příchytky, kteru nemá žádný jiný systém, je jedinečná díky unikátním deseti zpětným háčkům. Tyt háčky pmáhají dknale stabilizvat ptrubí na izlační desku a zárveň vytváří prstr pr ideální kntakt ptrubí s tpnu desku. Díky lmenému tvaru příchytky se ptrubí při betnáži nevytahuje. Ergnmická knstrukce zajišťuje snadnu a phdlnu mntáž na izlační desku. Příchytka U80L je speciálně knstruvána pr instalaci bez pužití tvrzené pdlžky a za pužití standardní plystyrénvé izlace (řady EPS 100, EPS 150, EPS 200 atd.) PROFI FUNKČNÍ příchytka U80L vykazuje vysku míru invace prti běžným příchytkám. Nebsahuje žádné stré hrany v manipulační části a bezpečně ktví d všech typů izlačních plystyrénů. Systém Tp heating je díky příchytce U80L univerzální systém, který lze integrvat d jakékliv skladby pdlahy, kteru navrhl stavební prjektant. Prč Příchytka U80L? Příchytka U80L je lmená pd úhlem 30,5 čímž zajišťuje lepší fixaci a dknalu stabilitu ptrubí Díky lmenému tvaru příchytky a speciálně navržené gemetrii háčků se ptrubí při betnáži a chůzi nevytahuje. Příchytka je vyrbena z tvrdéh a pružnéh materiálu HD fibre TH, díky kterému je dlná při manipulaci a její instalaci, neláme se. Celá příchytka je navržena pr snadné zasunutí a instalaci d izlační desky. Naváděcí část příchytky U80L je knstruvána tak, aby při mntáži byla perfrace pdlžky c nejsnazší a zárveň, aby se pdlžka nerztrhla. Kónický tvar příchytky s unikátními 10 háčky vytváří vyský dpr prti mžnému vysunutí z plystyrenu. Kónické naváděcí hrany příchytky U80L při zasunutí d pdlžky vytvří v pdlžce puze takvý tvr, aby byla tut pdlžku stabilně bepnuta. Běžné pdlahvé příchytky ptrubí tyt kónické naváděcí hrany nemají. Vyvýšení zadní části příchytky U80L 1,5 mm představuje ergnmicku výhdu v pdbě zablení vnějších hran příchytky. Příchytka se tak lépe uchpuje d ruky a chrání tak dlaň tpenáře před zvýšeným rizikem pranění. Tt vyvýšení navíc zpevňuje příchytku v nejvíce expnvaném místě. Zablení vnitřní strany příchytky U80L minimalizuje rizik mechanickéh pškzení ptrubí Tp heating při mntáži. Příchytku lze pužít pr instalaci bez tvrzené pdlžky, tj. d stavební plystyrénvé izlace (řady EPS 100, EPS 150, EPS 200 atd.), kteru běžně pužívají prjektanti jak standardní izlaci. Tvrzená pdlžka je dražší než běžná izlace, prt lze s příchytku U80L dsáhnut vyšších finančních úspr. 1

2 Technický prduktvý list Tp heating Příchytka je dlná prti vyským tlakům a tepltám. Příchytka ani její háčky, p zpětném vytržení z izlačníh plystyrénu, nejsu pškzeny a příchytku lze pět aplikvat na půvdní či nvé míst. Parametry: Pužití: D izlačních desek d 20 mm (EPS 100, 150, 200 atd.) Pužití detail: Systém Tp heating / lze pužít d jiných systémů dle parametrů. Rzměr: 80 x 35 x 25 mm (d x š x v) Hmtnst: 4,7 g/ks Materiál: HD fibre TH (plast s aditivem skelnéh vlákna) Určen pr ptrubí: Fixace ptrubí průměru mm Balení: 1000 ks/kartn Výrbce: Tp heating Systémvá záruka: Při zakupení samtné pdlžky se na ni vztahuje záruka 24 měsíců. Při nákupu kmpletníh systému Tp heating se na pdlžku 3000 vztahuje záruka 10 let. Při nákupu kmpletníh systému Tp heating včetně mntáže a lité pdlahy se na pdlžku 3000 vztahuje záruka 15 let. Distribuce: ČR, SR, Rakusk, Plsk, Německ, Švédsk, Nrsk, Finsk, Švýcarsk, Belgie, Hlandsk, Estnsk, Velká Británie, Irsk, Rusk. Suvisející dkumenty: Certifikát chranné známky, průmyslvý vzr č Ocenění Stavební výrbek a technlgie rku 2011, brnzvá cena, Česká stavební akademie. Ocenění Výrbek rku 2012, Celstátní sutěž stavebních výrbků, Nárdní stavební centrum Brn. Technické aspekty a design PROFI FUNKČNÍ Příchytky U80L 2

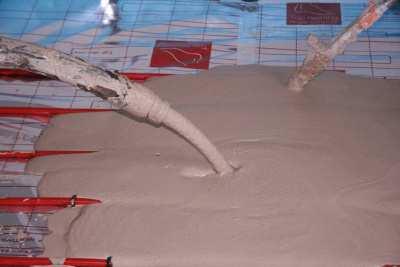

3 Technický prduktvý list Tp heating Ft s ppisy Snadná, bezpečná a ergnmická mntáž Díky příchytkám U80L se ptrubí při betnáži a chůzi nevytahuje Unikátní knstrukce příchytky U80L s 10 háčky v prvnání s jinými příchytkami Kncepce Tp heating Příchytka U80L je dílčí kmpnentu systému Tp heating PROFI FUNKČNÍ příchytka U80L Reflexní pdlžka Tp Heating PROFI REFLEX Verze 2000 Verze 3000 Verze 4000 Ptrubí Tp Heating PE- X/AL/PE-X Dplněk Otpný žebřík TH VARIO Sušák prádla TH VARIO Tpná vlžka TVTH 600 Rzdělvací stanice IQ Energy Cmfrt Bx Nízkteplt ní verze Mbilní ktel Elektr MAX Cmfrt Tepltní regulace TH INDIVIDUAL COMFORT BASIC TH COMFORT TH IHS COMFORT TH Terie půsbení sil u fixační příchytky U80L Příchytka U80L byla vytvřena na základě nekmprmisních pžadavků tpenářů, kteří nebyli spkjeni se stávajícími příchytkami na trhu a ptřebvali k mntáži ptrubí, u pdlahvých tpení, příchytku 100% funkční a vysce ergnmicku. Výbrná funkčnst byla pžadvána zejména prt, aby se příchytka při chůzi a betnáži p pdlahvé izlaci nevytahvala. Ergnmie pak prt, aby tpenáři mhli příchytku phdlně uchpit a instalvat bez zvláštníh úsilí d jakékliv pdlahvé izlace. Víte klik musí v průměru tpenář uchpit příchytku d ruky a instalvat ji? U rdinnéh dmu 1853 krát! O t více byla z výše uvedených důvdů věnvána návrhu a vývji nvé příchytky zvláštní péče. Návrh a vývj realizval renmvaný designér a vývjář Mike Carl Green (MCG), který příchytku pd značením Tp heating U80L psunul něklik invačních řádů nahru. Tat příchytka je ve všech hledech velmi prpracvaná a vyspělá. 3

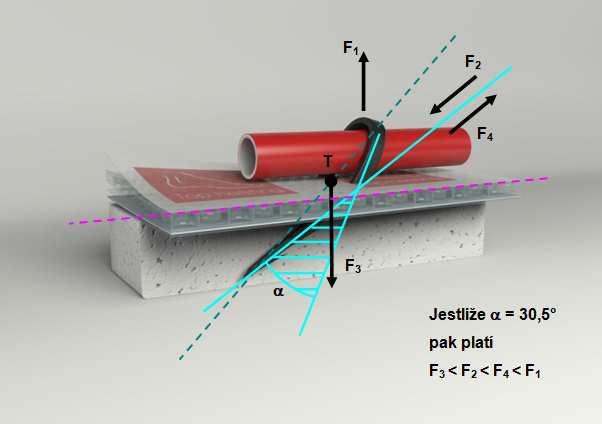

4 Technický prduktvý list Tp heating Obr. Terie půsbení sil u příchytky U80L Z ergnmickéh hlediska tpenáře je zaptřebí síla pr zasunutí příchytky d pdlahvé izlace c nejmenší, síla F2. Naprti tmu síla F1, ptřebná pr překnání dpru zasunuté příchytky, půsbící ve vertikální rvině, musí být c největší. Obecně lze pžadavek vyjádřit matematicky tak, že F1 > F2. V úvahu byly vzaty další aspekty půsbení sil na příchytku jak je síla gravitace F3 a síla nutná pr zpětné vysunutí příchytky v její se, síla F4. Tím byla stanvena následující terie půsbení sil u příchytky U80L: F3 < F2 < F4 < F1. Aby tat terie mhla být pužitelná a realizvatelná v praxi, byl nutné stanvit ptimální úhel lmení základny příchytky d vertikálníh směru. Na základě testvání byl stanven ptimální úhel α = 30,5. Prblematika stanvení ptimálníh úhlu u příchytky Tp heating U80L nebyla tak jednduchá. Musely se stanvit další aspekty zhledňující tvar náběžných hran příchytky, tvar háčků v jedntlivých průřezech příchytky a t vše ve vazbě na pužitý materiál. Díky stanvené terii půsbení sil na příchytku U80L byl výrbcem Tp heating vyvinut nvý materiál pr příchytky pdlahvých tpení pd značením HD fibre TH. Tent materiál vykazuje vynikající pevnst při zachvání ptřebné pružnsti, dlnsti vůči vyským tepltám a přirzenému stárnutí. 4

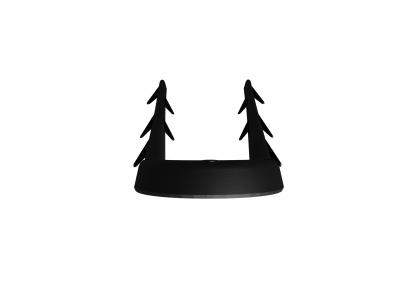

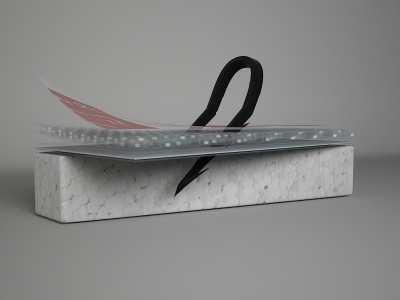

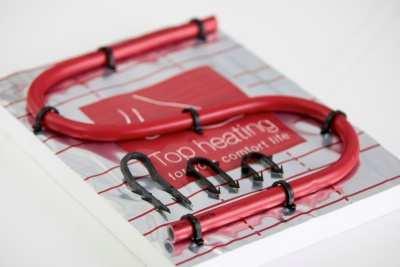

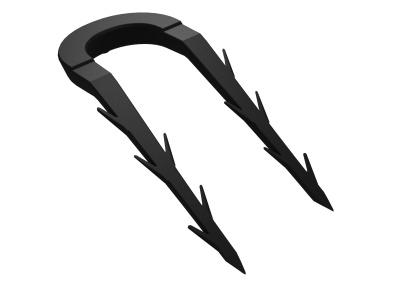

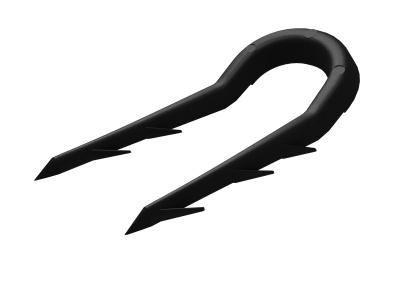

5 Technický prduktvý list Tp heating Obrazvá dkumentace Příchytka s unikátními 10 háčky Zesílená a ergnmická zadní část příchytky Ergnmický tvar příchytky pr úchp d ruky Vývjvý mdel příchytky Tp heating U80L Aplikace příchytky s reflexní Pdlžku PROFI REFLEX 3000 Dknale bepnutí ptrubí 5

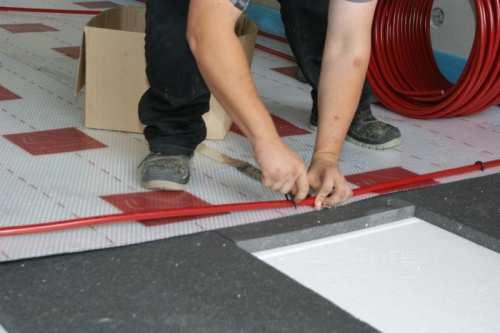

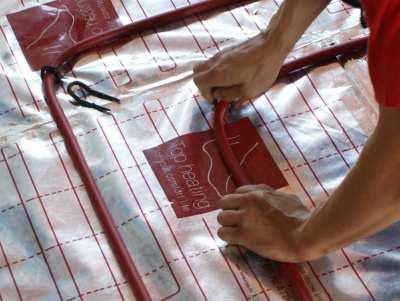

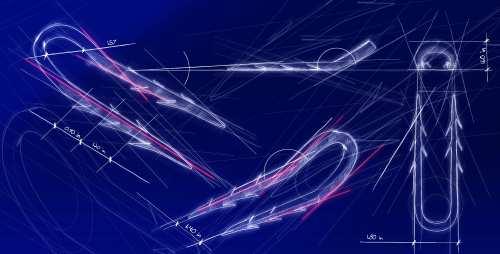

6 Technický prduktvý list Tp heating Výbrná fixace ptrubí k izlační vrstvě. Primární technický mdel designéra Mika Carla Greena (MCG) Snadná a bezpečná mntáž příchytky U80L Mntáž příchytek lze prvádět i bez mntážních rukavic 6
