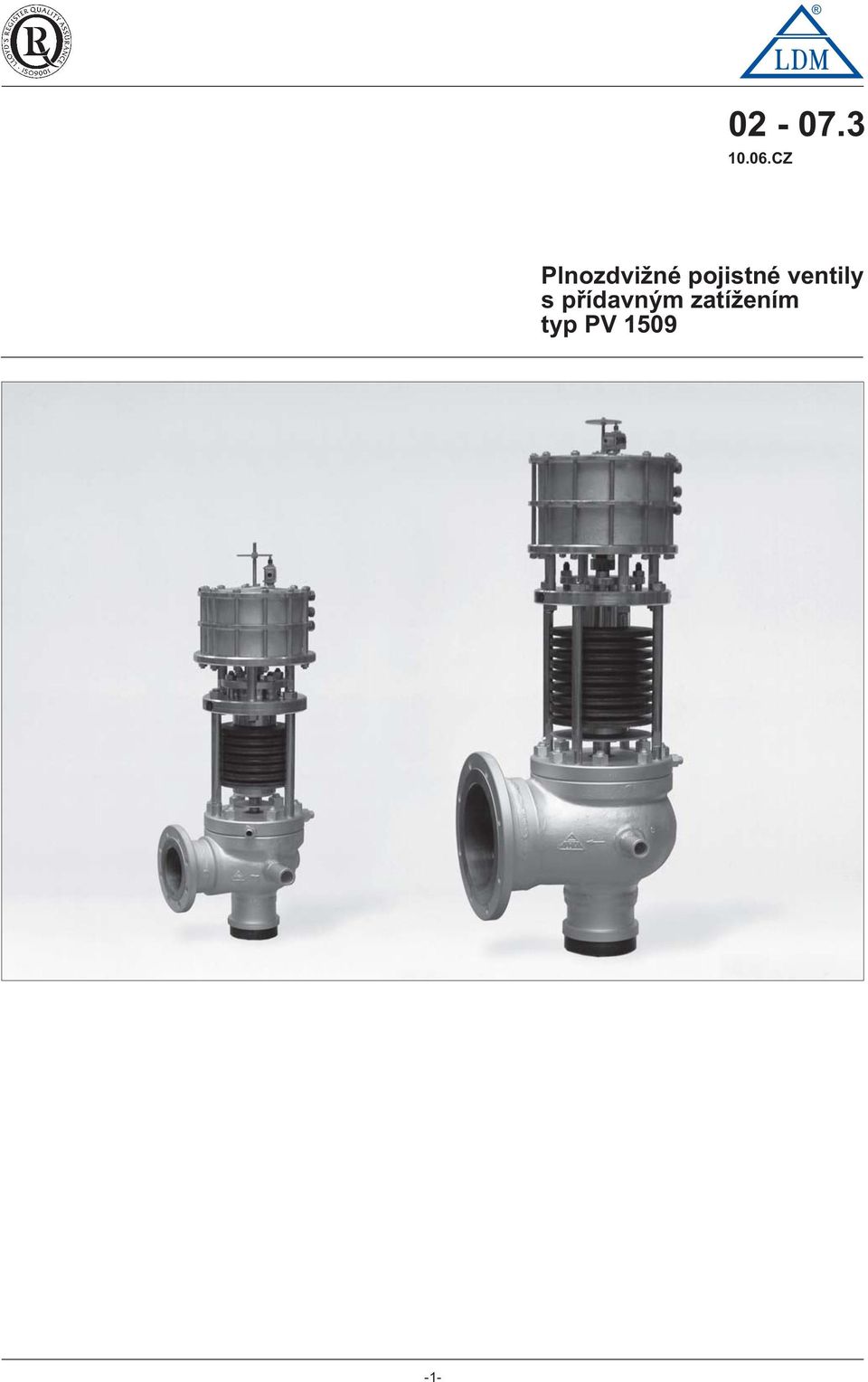

1 CZ Plnzdvižné pjistné ventily s přídavným zatížením typpv

2 PV 1509 Plnzdvižné pjistné ventily s přídavným zatížením DN 65 x 100 až 350 x 600 Pužítí Pjistný ventil plnzdvižný s přídavným zatížením je armatura určená k samčinnému jištění tlakvéh zařízení (parní ktle, tlakvá ptrubí, redukční stanice, tlakvé nádby, dběry z turbín a pd.) prti nedvlenému zvýšení tlaku nad přípustnu mez. Výkn ventilů, který je ptvrzen v průvdní dkumentaci se zaručuje puze za předpkladu, že tlakvá ztráta ptrubí nepřekrčí u vstupníh ptrubí 3% a u výstupníh ptrubí 25% tevíracíh přetlaku. Pjistné ventily PV 1509 jsu určeny pr vdní páru, vzduch a neagresivní plyny a páry. Nejvyšší teplta jištěné látky je 600 C. Ventily jsu schpny trvale pracvat v prašném prstředí tepltě d 80 C. Instalace v prstředí s tepltu pd bdem mrazu je mžná p knzultaci s výrbcem. Rzsah tevíracích přetlaků je uveden v tabulce Technické parametry. Ventily se ddávají a musí být prvzvány splečně se svým příslušenstvím, tj. s řídící skříní. Ddávky jedntlivých částí jsu mžné puze v případě záměny za dříve ddaná zařízení. Technické parametry Velikst ventilu DN 65 x x x x x x x x x x 600 A D - světlý průřez v sedle v mm 2 - vnitřní průměr sedla v mm D [ mm ] Hdnty sedel Maximální tevírací přetlak 2 A [ mm ] p [ MPa ] ,00 10,00 8,50 8,50 8,00 7,00 7,50 7,50 6,25 5,50 Průtkvý sučinitel w 0,81 0,76 0,74-2-

Výkn ventilů, který je ptvrzen v průvdní dkumentaci se zaručuje puze za předpkladu, že tlakvá ztráta ptrubí nepřekrčí u vstupníh ptrubí 3% a u výstupníh ptrubí 25% tevíracíh přetlaku.

3 Ppis Tvar tělesa je náržní, s mžnstí bustraně přírubvéh, bustraně přivařvacíh či kmbinvanéh způsbu připjení. Vstupní hrdl má dýzvitý tvar, výstupní hrdl má rzšířený průřez. Na tělese jsu přivařeny mntážní čepy, kterými lze ventil uktvit na nsnu knstrukci pr zachycení reakčních sil. Na sedl ventilu je silu pružiny a tlakvzdušnéh válce přitlačvána kuželka, patřená přídavnu plšku pr dsažení větší zdvihvé síly. Uvnitř tlakvzdušnéh válce se phybuje dvjitý píst, ke kterému je pmcí hadic přiváděn z řídící skříně zatěžvací a zdvihvý vzduch. Ventil je výrbcem seřízen a přezkušen na tevírací přetlak stanvený v bjednávce. Seřízení je zajištěn prti nedvlenému zásahu. Rzměry připjvacích přírub a přivařvacích knců se stanví při technickém vyjasňvání zakázky, p dhdě mezi výrbcem a zákazníkem. Standardní rzměry přivařvacích knců jsu dle ČSN (3/1991), standardní rzměry přírub dle ČSN EN (2/2003) (případně ČSN ). Ventily PV 1509 dpvídají ČSN EN ISO Dálkvá signalizace Dálkvá signalizace, upevněná na ventilu se skládá z mikrspínače a talíře signalizace. Služí ke kntrle činnsti pjistnéh ventilu ze stanviště bsluhy, kde signalizuje plhu tevřen a zavřen. Citlivst mikrspímače umžňuje registrvat zdvih kuželky již d 0,5-1 mm. Dálkvá signalizace může pracvat v prstředí tepltě d 60 C. Ddává se na zvláštní pžadavek, přičemž kabel není nikdy sučástí ddávky. Funkce ventilu Ventil je vládán řídícím přístrjem. S dstaveným řídícím přístrjem může pracvat puze v mimřádných neb havarijních případech (výpadek tlakvéh vzduchu, prucha řídícíh přístrje a pd.) a t puze na velmi krátku dbu. Dluhdbější či pakvaný prvz v tmt režimu má za následek pdstatné snížení žittnsti ventilu, způsbené vibracemi a netěsnstmi. Při dsažení tevíracíh přetlaku řídící přístrj autmaticky vypustí stlačený vzduch z prstru nad pístem tlakvzdušnéh válce. Tlak vzduchu pd pístem splu s přetlakem jištěnéh média, půsbícíh na kuželku, překná sílu pružiny a pjistný ventil se rychle tevře na plný zdvih. Při pklesu tlaku pak prbíhá celý děj v pačném přadí. Právě skutečnst rychléh tevření a uzavření jsu největší přednstí těcht ventilů. Při výpadku tlaku řídícíh vzduchu je síla vyvzena puze tlakem jištěnéh média. Otevírání ventilu pak prbíhá nesrvnatelně pmaleji než v předchzím případě a dchází tak k nadměrnému namáhání (a také ptřebení) sedla. Příslušenství Pjistné ventily tvří nedílný celek se svým příslušenstvím, které se skládá z následujícíh : - řídící přístrj typ RP dálkvá signalizace Objednávání Pr bjednávání platí v přiměřené míře ČSN , část 1, článek 5. Na základě pžadavku vypracuje výrbce návrh sazení řízených pjistných ventilů na jištěné zařízení. Odběratel musí výrbci sdělit všechny pžadvané údaje. Návrh pak bsahuje všechny náležitsti pr bjednávání. Každá bjednávka se technicky vyjasňuje, závěr vyjasnění je frmulván v dtazníku, který bě strany závazně ptvrdí. Transprt a skladvání Pjistné ventily včetně příslušenství se dpravují v krytých, suchých a čistých dpravních prstředcích, zabezpečeny tak, aby nemhl djít k jejich pškzení statními přepravvanými předměty. Ventily jsu ddávány balené kusvě v PE flii a patřené latěním. Tlakvé hadice jsu připevněny k ventilu. Řídící přístrje jsu baleny jedntlivě d beden splu s dalším bjednaným příslušenstvím. Ventily lze skladvat puze v suchých (max. relativní vlhkst vzduchu 75%), krytých a uzavřených prstrách v neagresivním vzduší. Je dpručen pnechat ventily v půvdním balu. P vybalení ventilu je nutn chránit ventil (pružinu, jehlu a pd.) i řídící skříň před nárazy či jiným pškzením. Záslepky se dstraňují zásadně až při mntáži ventilu. -3-

Na sedl ventilu je silu pružiny a tlakvzdušnéh válce přitlačvána kuželka, patřená přídavnu plšku pr dsažení větší zdvihvé síly.

4 Stavební délky, rzměry, hmtnst DN h 1 h 2 h 3 h 4 h 5 H D S 1 S 2 Hmtnst mm mm mm mm mm mm mm mm mm kg 65x x x x x Pzn: Rzměry pr další světlsti budu dplněny s náběhem výrby. -4-

125x200 191 1230 1345 65 190 1380 395 390 330 480 200x350 247 1536 1676 95 160 1715 500 440 420 780

5 Připjení dváděcíh ptrubí DN A B C b d s 65x ,9 3,2 100x , ,9 3,2 125x , ,9 3,2 200x ,9 3,2 250x ,9 3,2 Detail připjení dváděcíh ptrubí Materiál hlavních sučástí Název T max [ C] Těles Vlžka + návar sedla Kuželka + návar Vedení kuželky Jehla Pružina talířvá Vík Válec Píst Materiál Stelit Stelit Stelit Stelit Stelit Stelit

návar Vedení kuželky Jehla Pružina talířvá Vík Válec Píst Materiál 400 550 600 1.0426 + Stelit 6 1.4122 + Stelit 6 42 2942.4 1.4122 1.8159 1.0425 11 523 1.

6 LDM, spl. s r.. Litmyšlská Česká Třebvá LDM, spl. s r.. Kancelář Praha Tiskařská Praha 10 - Malešice LDM, spl. s r.. Kancelář Ústí nad Labem Mezní Ústí nad Labem LDM servis, spl. s r.. Litmyšlská Česká Třebvá tel.: fax: sale@ldm.cz tel.: fax: tel.: fax: tel.: fax: servis@ldm.cz Váš partner LDM, spl. s r.. si vyhrazuje práv změnit své výrbky a specifikace bez předchzíh upzrnění. -6-

: 234 054 190 fax: 234 054 189 tel.: 475 650 260 fax: 475 650 263 tel.: 465 502 411-3 fax: 465 531 010 E-mail: servis@ldm.
