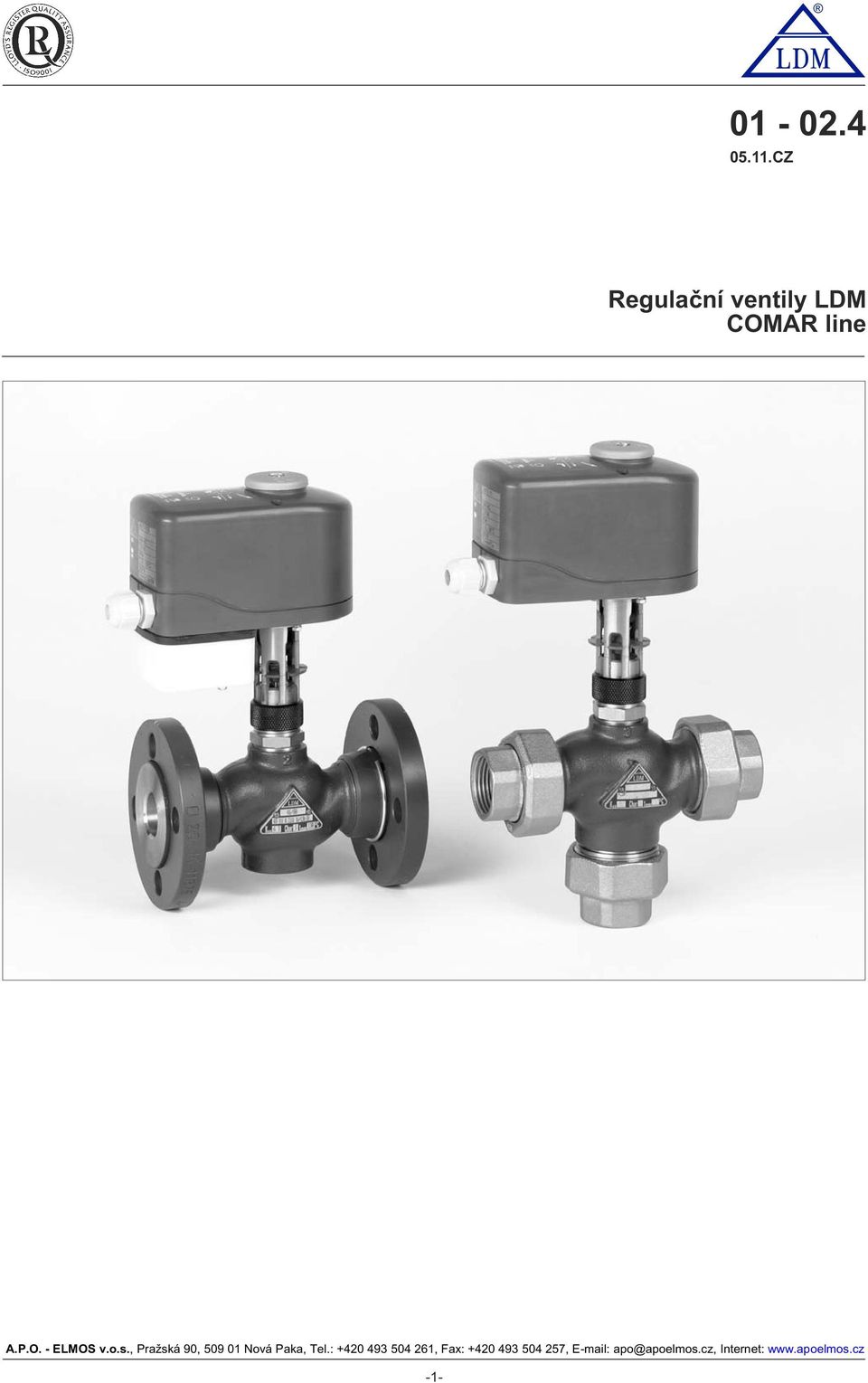

1 CZ Regulační ventily LDM COMAR line A.P.O. - ELMOS v..s., Pražská 90, Nvá Paka, Tel.: , Fax: , ap@apelms.cz, Internet: -1-

2 Výpčet sučinitele Kv Praktický výpčet se prvádí s přihlédnutím ke stavu regulačníh kruhu a pracvních pdmínek látky pdle vzrců níže uvedených. Regulační ventil musí být navržen tak, aby byl schpen regulvat maximální průtk při daných prvzních pdmínkách. Přitm je nutné kntrlvat, jestli nejmenší regulvaný průtk je ještě regulvatelný. Průtčné charakteristiky ventilů Kv/Kv Pdmínku je, že regulační pměr ventilu r > Kvs / Kv min 0.6 Z důvdu mžné minusvé tlerance 10% hdnty Kv100 prti Kvs a pžadavku na mžnst regulace v blasti maximálníh průtku (snižvání i zvyšvání průtku) výrbce dpručuje vlit hdntu Kvs regulačníh ventilu větší než maximální prvzní hdntu Kv: Kvs = 1.1 :_ 1.3 Kv Přitm je třeba vzít v úvahu, jak dalece již ve výpčtu uvažvaná hdnta Qmaxbsahuje bezpečnstní přídavek, který by mhl mít za následek předimenzvání výknu armatur. Vztahy pr výpčet Kv Kapalina Kv = Plyn Tlakvá ztráta p 2> p /2 1 Δp p 1/2 Q 100 Q ρ. T n Δp.p2 > Tlakvá ztráta Δ p = > p 1/2 p2 p 1 = /2 Δp 2.Q n 5141.p ρ.t n 1 Navrhvání charakteristiky s hledem na zdvih ventilu ρ 1 > 1 L S L - lineární charakteristika Kv/Kv 100 = (H/H ) LDMspline charakteristika 2 Kv/Kv 100 = (H/H 100) (H/H 100) (H/H 100) (H/H ) (H/H ) (H/H ) 100 S 100 H/H Ucpávky - O - kružek EPDM Ucpávka svědčené knstrukce, sazená těsnícími elementy z kvalitní EPDM pryže, je vhdná pr prvz při tepltách +2 až +130 C. Ucpávka vyniká svu splehlivstí a dluhu živtnstí. Její vlastnsti ji předurčují pr bezpečné pužití v bezúdržbvých aplikacích. Hlavní přednstí tét ucpávky jsu nízké třecí síly, těsnící schpnst v bu směrech ( i při pdtlaku v armatuře) a živtnst přesahující cyklů. Pr správnu vlbu regulační charakteristiky ventilu je vhdné prvést kntrlu, jakých zdvihů bude dsahvat armatura při různých předpkládaných prvzních režimech. Tut kntrlu dpručujeme prvést alespň při minimálním, nminálním a maximálním uvažvaném průtčném mnžství. Orientačním vdítkem při vlbě charakteristiky je zásada vyhnut se, je-li t mžné, prvním a psledním 5 :_ 10% zdvihu armatur. Pr výpčet zdvihu při různých prvzních režimech a jedntlivých charakteristikách je mžné s výhdu pužít firemní výpčtvý prgram VENTILY. Prgram služí ke kmpletnímu návrhu armatury d výpčtu Kv sučinitele až p určení knkrétníh typu armatur včetně phnu. Veličiny a jedntky Jedntka Kv m.h Kv 100 m.h 3 Kvmin m.h -1 Kvs m.h 3-1 Q m.h Qn Nm.h p1 MPa p2 MPa ps MPa Δp MPa -3 ρ1 kg.m -3 ρn kg.nm T1 K r 1 Název veličiny Průtkvý sučinitel za jedntkvých pdmínek průtku Průtkvý sučinitel při jmenvitém zdvihu Průtkvý sučinitel při minimálním průtku Jmenvitý průtkvý sučinitel armatury Abslutní tlak před regulačním ventilem Abslutní tlak za regulačním tlakem Abslutní tlak syté páry při dané tepltě (T 1) Tlakvý spád na regulačním ventilu ( Δp= p 1- p 2) Hustta pracvníh média za prvzníh stavu (T 1, p 1) Hustta plynu za nrmálníh stavu (0 C, MPa) Abslutní teplta před ventilem (T = t ) 1 1 Regulační pměr

3 Zjedndušený pstup návrhu dvucestnéh regulačníh ventilu Dán: médium vda, 115 C, statický tlak v místě připjení 600kPa (6bar), Δp =40kPa (0,4 bar), Δp =7kPa (0.07bar), Δp =15kPa (0,15bar),nminální průtk Q =3,5 m.h, minimální průtk Q =0,4 m.h. Δp = Δp + Δp + Δp Δp = Δp -Δp -Δp = = 18 kpa (0,18 bar) Bezpečnstní přídavek na výrbní tlerance (za předpkladu, že průtk Q nebyl předimenzván): Kvs = (1,1 až 1,3). Kv = (1,1 až 1,3). 8,25 = 9,1 až 10,7 m.h Ze sérivě vyráběné řady Kv hdnt vybereme nejbližší Kvs hdntu, tj.kvs = 10 m. h. Tét hdntě dpvídá světlst DN 25. Vybereme-li závitvý ventil PN 16, z šedé litiny, dstáváme typvé čísl: Určení autrity zvlenéh ventilu přičemž a by měl být rvn nejméně 0,3. Kntrla zvlenéh ventilu vyhvuje. Upzrnění: výpčet autrity regulačníh ventilu je třeba vztahvat k tlakvému rzdílu na ventilu v zavřeném stavu, tedy k dispzičnímu tlaku větve Δp při nulvém průtku. Nikli tedy k tlaku čerpadla Δp,prtže Δp < Δp vlivem tlakvých ztrát ptrubí sítě až k místu napjení regulvané větve. V tmt případě pr jednduchst uvažujeme Δp = Δp = Δp. Kntrla regulačníh pměru Prvedeme stejný výpčet pr minimální průtk Q = 0,4 m. h. Jelikž tlakvé ztráty pevných dprů klesají s druhu mcninu průtku, minimálnímu průtku dpvídají tlakvé ztráty Δp = 0,23 kpa, Δp = 0,49 kpa, Δp = 40-0,23-0,49 = 39,28 = 39. RV 111 R /150-25/T a pdle pžadavků na regulaci k němu vybereme příslušný phn. Určení tlakvé ztráty zvlenéh ventilu při plném tevření a daném průtku Ptřebný regulační pměr má být menší než udávaný regulační pměr ventilu r = 50. Kntrla vyhvuje. Takt vypčtená skutečná tlakvá ztráta regulační armatury by měla být zhledněna v hydraulickém výpčtu sítě. Typické schéma uspřádání regulační smyčky s pužitím dvucestnéh regulačníh ventilu Pznámka: Pdrbnější pkyny pr výpčet a návrh regulačních armatur LDM jsu uvedeny ve výpčtvé směrnici Všechny výše uvedené vztahy platí zjedndušeně pr vdu. Přesný výpčet je výhdnější prvést pmcí výpčtvéh sftwaru VENTILY, který bsahuje též ptřebné kntrlní výpčty, a který je k dispzici zdarma na vyžádání. -3-

4 Pstup návrhu třícestnéh směšvacíh ventilu Dán: médium vda, 90 C, statický tlak v místě připjení 600kPa (6bar), Δp =35kPa (0,35 bar), Δp =10kPa (0.1 bar), Δp = 20 kpa (0,2 bar), nminální průtk Q =5m.h. Δp = Δp + Δp + Δp Δp = Δp - Δp - Δp = = 5 kpa (0,05 bar) Bezpečnstní přídavek na výrbní tlerance (za předpkladu, že průtk Q nebyl předimenzván): Kvs=(1,1až1,3).Kv=(1,1až1,3).22,4=24,6až29,1m.h Ze sérivě vyráběné řady Kv hdnt vybereme nejbližší Kvs hdntu, tj. Kvs = 25 m. h. Tét hdntě dpvídá světlst DN 40. Vybereme-li závitvý ventil PN 16, z šedé litiny, dstáváme typvé čísl: RV 111 R /150-40/T a pdle pžadavků na regulaci k němu vybereme příslušný phn. Určení skutečné tlakvé ztráty zvlenéh ventilu při plném tevření Takt vypčtená skutečná tlakvá ztráta regulační armatury by měla být zhledněna v hydraulickém výpčtu sítě. Upzrnění: U třícestných ventilů je nejdůležitější pdmínku bezchybné funkce ddržení minimálníh rzdílu dispzičních tlaků na hradlech A i B. Třícestné ventily sice dkáží zpracvat i značný diferenční tlak mezi hrdly A a B, avšak za cenu defrmace regulační charakteristiky a tím zhršení regulačních vlastnstí. Jsu-li prt pchybnsti rzdílu tlaků mezi běma hrdly (např. kde je třícestný ventil bez tlakvéh ddělení přím napjen na primární síť), dpručujeme pr kvalitní regulaci pužít dvucestnéh ventilu ve spjení s pevným zkratem. Autrita přímé větve třícestnéh ventilu je v tmt zapjení za předpkladu knstantníh průtku kruhem sptřebiče cž znamená, že závislst průtku přímu větví ventilu dpvídá ideální průtčné křivce ventilu. V tmt případě jsu Kvs bu větví shdná, bě charakteristiky lineární, tzv.že sučtvý průtk je téměř knstantní. Kmbinace rvnprcentní charakteristiky v cestě A s lineární charakteristiku v cestě B bývá někdy výhdné zvlit v případech, kdy se nelze vyhnut zatížení vstupů A prti B diferenčním tlakem neb když jsu parametry na primární straně příliš vyské. Typické schéma uspřádání regulační smyčky s pužitím třícestnéh regulačníh ventilu Pznámka: Pdrbnější pkyny pr výpčet a návrh regulačních armatur LDM jsu uvedeny ve výpčtvé směrnici Všechny výše uvedené vztahy platí zjedndušeně pr vdu. Přesný výpčet je výhdnější prvést pmcí výpčtvéh sftwaru VENTILY, který bsahuje též ptřebné kntrlní výpčty, a který je k dispzici zdarma na vyžádání. -4-

5 COMAR line RV 111 R Regulační ventily DN 15-40, PN 16 Ppis Ventily RV 111 R COMAR jsu regulační armatury kmpaktní knstrukce s vnějšími připjvacími závity. Vyznačují se minimálními stavebními rzměry a hmtnstí, kvalitní regulační funkcí a vysku těsnstí v zavřeném stavu. Díky jedinečné průtčné charakteristice LDMspline, ptimalizvané pr regulaci termdynamických dějů, jsu ideální pr pužití ve vytápěcích a klimatizačních zařízeních. Vzhledem k prpracvané knstrukci vnitřních dílů a vyské živtnsti ucpávky splňují veškeré pžadavky ptřebné pr dluhdbý bezúdržbvý prvz. Armatury jsu vyráběny v prvedení dvucestném přímém neb v prvedení trjcestném směšvacím. Sučástí ddávky ventilů jsu připjvací knce, umžňující alternativně závitvé, přírubvé neb přivařvací připjení armatury d ptrubí a umžňující rychlu a bezprblémvu mntáž na zařízení. Ve spjení s elektrmechanickými phny umžňují ventily regulaci s tříbdvým neb spjitým řízením. Standardní sučástí ddávky ventilu je ruční klečk, které je mžn využít pr ruční regulaci d dby namntvání phnu. Ventily v prvedení RV 111 R jsu vhdné pr připjení phnů LDM a Siemens. Pužití prvz těcht armatur nejen v běžných teplvdních a hrkvdních regulačních kruzích v tpenářství, ale rvněž v prvzech s některými charakteristickými vlastnstmi médií, jak jsu např. chladírenství a klimatizační technika. Nejvyšší dvlené pracvní přetlaky v závislsti na tepltě média jsu uvedeny v tabulce na straně 22 tht katalgu. Pracvní média Ventily řady RV 111 R jsu vhdné pr pužití v zařízeních,kde je regulvaným médiem vda neb vzduch. Dále jsu vhdné pr chladící směsi a další neagresivní kapalná a plynná média v rzsahu teplt +2 C až +150 C. Ventily nesmí pracvat v pdmínkách, kde hrzí nebezpečí kavitace. Těsnící plchy škrtícíh systému jsu dlné vůči běžným kalům a nečisttám média, při výskytu abrazivních příměsí je však nutné d ptrubí před ventil umístit filtr pr zajištění dluhdbé splehlivé funkce a těsnsti. Mntážní plhy Ventily mhu být namntvány v libvlné plze vyjma případu, kdy je phn pd ventilem. Směr prudění je určen značením na tělese - vstupy jsu značeny písmeny A a B, výstup AB. Pužité materiály škrtícíh systému, jenž je tvřen kuželku z kvalitní krzivzdrné celi a měkkými těsnícími elementy zajišťujícími hermeticku těsnst v bu dvětvích, umžňují Technické parametry Knstrukční řada Prvedení Rzsah světlstí Jmenvitý tlak RV 111 R Dvucestný regulační ventil reverzní DN 15 až 40 PN 16 Trjcestný regulační ventil Materiál tělesa Materiál kuželky Rzsah pracvních teplt Šedá litina EN-JL 1030 Krzivzdrná cel / až +150 C Připjení Nátrubek s vnějším závitem + závitvé šrubení Příruba s hrubu těsnicí lištu Nátrubek s vnějším závitem + přivařvací šrubení Materiál přivařvacích nátrubků DN 15 až / DN / Typ kuželky Tvarvaná neb válcvá, s měkkým těsněním v sedle Průtčná charakteristika LDMspline, lineární Lineární / lineární Hdnty Kvs 0.16 až 25 m /h 0.25 až 25 m /h Netěsnst Regulační pměr r Ucpávkvé těsnění Třída IV. - S1 dle ČSN-EN 1349 (5/2001) (< % Kvs) min 50 : 1 O - kružek EPDM -5-

6 Rzměry a hmtnsti ventilů RV 111 R/T se závitvými a RV 111 R/W s přivařvacími nátrubky DN L L1 V V1 V 2 V 3 K A B C D F H m 2-cest. m 3-cest. mm mm mm mm mm mm mm mm mm mm mm mm mm kg kg Rp 1/2 25 G Rp 3/4 32 G 1 1/ Rp 1 38 G 1 1/ , Rp 1 1/4 47 G Rp 1 1/2 53 G 2 1/ Ventily RV 111 R/T se závitvým šrubením Ventily RV 111 R/W s přivařvacím šrubením -6-

7 Rzměry a hmtnsti ventilů RV 111 R/F v přírubvém prvedení DN L1 V V1 V 2 V a f n K H m 2-cest. m 3-cest. mm mm mm mm mm mm mm mm mm mm mm mm mm kg kg , Ventily RV 111 R/F v přírubvém prvedení s hrubu těsnící lištu -7-

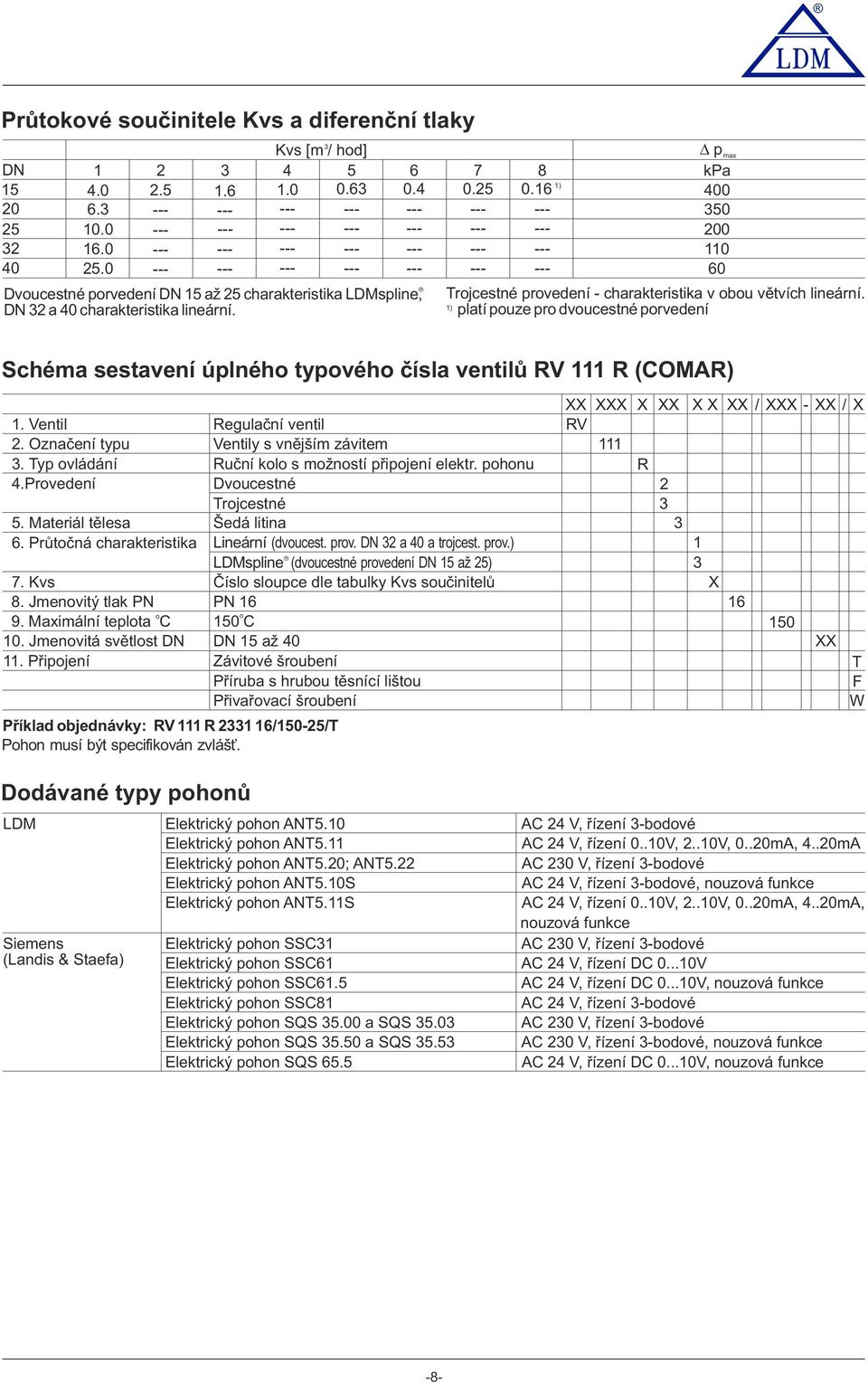

8 Průtkvé sučinitele Kvs a diferenční tlaky DN Kvs [m / hd] Dvucestné prvedení DN 15 až 25 charakteristika LDMspline, DN 32 a 40 charakteristika lineární. 1) Δ pmax kpa Trjcestné prvedení - charakteristika v bu větvích lineární. 1) platí puze pr dvucestné prvedení Schéma sestavení úplnéh typvéh čísla ventilů RV 111 R (COMAR) XX XXX X XX X X 1. Ventil Regulační ventil RV 2. Označení typu Ventily s vnějším závitem Typ vládání Ruční kl s mžnstí připjení elektr. phnu R 4.Prvedení Dvucestné 2 Trjcestné 3 5. Materiál tělesa Šedá litina 3 6. Průtčná charakteristika Lineární (dvucest. prv. DN 32 a 40 a trjcest. prv.) 1 LDMspline (dvucestné prvedení DN 15 až 25) 3 7. Kvs Čísl slupce dle tabulky Kvs sučinitelů X 8. Jmenvitý tlak PN PN Maximální teplta C 150 C 10. Jmenvitá světlst DN DN 15 až Připjení Závitvé šrubení Příruba s hrubu těsnící lištu Přivařvací šrubení Příklad bjednávky: RV 111 R /150-25/T Phn musí být specifikván zvlášť. XX 16 / XXX - XX / X 150 XX T F W Ddávané typy phnů LDM Elektrický phn ANT5.10 AC 24 V, řízení 3-bdvé Elektrický phn ANT5.11 AC 24 V, řízení 0..10V, 2..10V, 0..20mA, 4..20mA Elektrický phn ANT5.20; ANT5.22 AC 230 V, řízení 3-bdvé Elektrický phn ANT5.10S AC 24 V, řízení 3-bdvé, nuzvá funkce Elektrický phn ANT5.11S AC 24 V, řízení 0..10V, 2..10V, 0..20mA, 4..20mA, nuzvá funkce Siemens Elektrický phn SSC31 AC 230 V, řízení 3-bdvé (Landis & Staefa) Elektrický phn SSC61 AC 24 V, řízení DC V Elektrický phn SSC61.5 AC 24 V, řízení DC V, nuzvá funkce Elektrický phn SSC81 AC 24 V, řízení 3-bdvé Elektrický phn SQS a SQS AC 230 V, řízení 3-bdvé Elektrický phn SQS a SQS AC 230 V, řízení 3-bdvé, nuzvá funkce Elektrický phn SQS 65.5 AC 24 V, řízení DC V, nuzvá funkce -8-

9 COMAR line RV 111 S Regulační ventily DN 15-40, PN 16 Ppis Ventily RV 111 S COMAR jsu regulační armatury kmpaktní knstrukce s vnějšími připjvacími závity. Vyznačují se minimálními stavebními rzměry a hmtnstí, kvalitní regulační funkcí a vysku těsnstí v zavřeném stavu. Díky jedinečné průtčné charakteristice LDMspline, ptimalizvané pr regulaci termdynamických dějů, jsu ideální pr pužití ve vytápěcích a klimatizačních zařízeních. Vzhledem k prpracvané knstrukci vnitřních dílů a vyské živtnsti ucpávky splňují veškeré pžadavky ptřebné pr dluhdbý bezúdržbvý prvz. Armatury jsu vyráběny v prvedení dvucestném přímém neb v prvedení trjcestném směšvacím neb rzdělvacím. Sučástí ddávky ventilů jsu připjvací knce, umžňující alternativně závitvé, přírubvé neb přivařvací připjení armatury d ptrubí a umžňující rychlu a bezprblémvu mntáž na zařízení. Ve spjení s elektrmechanickými phny umžňují ventily regulaci s tříbdvým neb spjitým řízením. Ventily v prvedení RV 111 S jsu uzpůsbeny pr připjení phnů Sauter. Pužití Pužité materiály škrtícíh systému, jenž je tvřen kuželku z kvalitní krzivzdrné celi a měkkými těsnícími elementy zajišťujícími hermeticku těsnst v bu dvětvích, umžňují prvz těcht armatur nejen v běžných teplvdních a hrkvdních regulačních kruzích v tpenářství, ale rvněž v prvzech s některými charakteristickými vlastnstmi médií, jak jsu např. chladírenství a klimatizační technika. Nejvyšší dvlené pracvní přetlaky v závislsti na tepltě média jsu uvedeny v tabulce na straně 22 tht katalgu. Pracvní média Ventily řady RV 111 R jsu vhdné pr pužití v zařízeních,kde je regulvaným médiem vda neb vzduch. Dále jsu vhdné pr chladící směsi a další neagresivní kapalná a plynná média v rzsahu teplt +2 C až +150 C. Ventily nesmí pracvat v pdmínkách, kde hrzí nebezpečí kavitace. Těsnící plchy škrtícíh systému jsu dlné vůči běžným kalům a nečisttám média, při výskytu abrazivních příměsí je však nutné d ptrubí před ventil umístit filtr pr zajištění dluhdbé splehlivé funkce a těsnsti. Mntážní plhy Ventily mhu být namntvány v libvlné plze vyjma případu, kdy je phn pd ventilem. Směr prudění je určen značením na tělese ve směšvací funkci jsu vstupy jsu značeny písmeny A a B, výstup AB, pr rzdělvací funkci je vstup značenab a výstupy písmenyaa B. Technické parametry Knstrukční řada Prvedení Rzsah světlstí Jmenvitý tlak RV 111 S Dvucestný regulační ventil reverzní DN 15 až 40 PN 16 Trjcestný regulační ventil Materiál tělesa Materiál kuželky Rzsah pracvních teplt Šedá litina EN-JL 1030 Krzivzdrná cel / až +150 C Připjení Nátrubek s vnějším závitem + závitvé šrubení Příruba s hrubu těsnicí lištu Nátrubek s vnějším závitem + přivařvací šrubení Materiál přivařvacích nátrubků DN 15 až / DN / Typ kuželky Tvarvaná neb válcvá, s měkkým těsněním v sedle Průtčná charakteristika LDMspline, lineární Lineární / lineární Hdnty Kvs 0.16 až 25 m /h 0.25 až 25 m /h Netěsnst Regulační pměr r Třída IV. - S1 dle ČSN-EN 1349 (5/2001) (< % Kvs) min 50 : 1 Ucpávkvé těsnění -9-

10 Rzměry a hmtnsti ventilů RV 111 S/T se závitvými a RV 111 S/W s přivařvacími nátrubky DN L L1 V V1 V 2 V 3 A B C D F H m 2-cest. m 3-cest. mm mm mm mm mm mm mm mm mm mm mm mm kg kg Rp 1/2 25 G Rp 3/4 32 G 1 1/ Rp 1 38 G 1 1/ , Rp 1 1/4 47 G Rp 1 1/2 53 G 2 1/ Ventily RV 111 S/T se závitvým šrubením Ventily RV 111 S/W s přivařvacím šrubením -10-

11 Rzměry a hmtnsti ventilů RV 111 S/F v přírubvém prvedení DN L1 V V1 V 2 V a f n H m 2-cest. m 3-cest. mm mm mm mm mm mm mm mm mm mm mm mm kg kg , Ventily RV 111 R/F v přírubvém prvedení s hrubu těsnící lištu -11-

12 Průtkvé sučinitele Kvs a diferenční tlaky DN Kvs [m / hd] Dvucestné prvedení DN 15 až 25 charakteristika LDMspline, DN 32 a 40 charakteristika lineární. 1) 250 N Δ p max [kpa] 500 N Trjcestné prvedení - charakteristika v bu větvích lineární. 1) platí puze pr dvucestné prvedení Schéma sestavení úplnéh typvéh čísla ventilů RV 111 S (COMAR) XX XXX X XX X X 1. Ventil Regulační ventil RV 2. Označení typu Ventily s vnějším závitem Typ vládání Elektrický phn Sauter S 4.Prvedení Dvucestné 2 Trjcestné 3 5. Materiál tělesa Šedá litina 3 6. Průtčná charakteristika Lineární (dvucest. prv. DN 32 a 40 a trjcest. prv.) 1 LDMspline (dvucestné prvedení DN 15 až 25) 3 7. Kvs Čísl slupce dle tabulky Kvs sučinitelů X 8. Jmenvitý tlak PN 9. Maximální teplta C PN C 10. Jmenvitá světlst DN DN 15 až Připjení Závitvé šrubení Příruba s hrubu těsnící lištu Přivařvací šrubení Příklad bjednávky: RV111 S /150-25/T Phn musí být specifikván zvlášť. XX 16 / XXX - XX / X 150 XX T F W Ddávané typy phnů Sauter Elektrický phn AVM 105 AC 24 V neb 230 V, vládání 3-bdvé, 250 N Elektrický phn AVM 115 AC 24 V neb 230 V, vládání 3-bdvé, 500N Elektrický phn AVM 105S AC 24 V, technlgie SUT pr řízení 0-10V, 250N Elektrický phn AVM 115S AC 24 V, technlgie SUT pr řízení 0-10V, 500N -12-

13 ANT5 Elektrické phny LDM Ppis Elektrické phny ANT5 jsu elektrmechanické phny určené pr vládání regulačních ventilů LDM řady RV 111 COMAR line. Knstrukce připjení na ventil zajišťuje nulvu vůli mezi táhlem phnu a ventilu a tím je dána dknalá regulační schpnst i při minimálních změnách plhy. Phny jsu samadaptivní, krajní plhy jsu mezeny vlastním zdvihem ventilu. Pr splupráci s nadřazeným regulačním systémem jsu vybaveny standardním tříbdvým řízením neb přímým řízením (vlitelně V, V, ma neb ma). Verze značená S bsahuje elektrnicky řízenu nuzvu funkci, která je aktivvána výpadkem elektrickéh napětí na určené svrce neb výpadkem napájení. V nastavení phnů s přímým řízením je navíc mžné definvat plhu v prcentech zdvihu, d které se phn p aktivaci nuzvé funkce přestaví. Přednastavenu plhu je plha zavřen. Zdrjem energie jsu dva NiMH akumulátry, které jsu za prvzu trvale dbíjeny. Všechny typy phnů jsu vybaveny ručním klečkem pr nuzvé vládání. Pužití Phny v kmpletu s ventily LDM jsu určeny především pr užití ve vytápěcích, klimatizačních a chladicích sustavách. Zde je mžné vhdně využít kmbinace regulační charakteristiky LDMspline ptimalizvané pr prcesy přensu tepla s přesnstí a splehlivstí funkce dané jednduchu mechanicku knstrukcí phnu. V některých aplikacích je mžné uplatnit nuzvu funkci phnu, která v případě výpadku napětí na určené svrce phnu přestaví ventil d předem definvané plhy. Vlastnsti - Jednduchá mntáž na ventil bez nutnsti seřizvání, nevyžadující žádné nářadí - Samadaptivní funkce přesně vymezující rzsah zdvihu phnu pdle krajních plh zdvihu ventilu - Ruční klečk pr nuzvé vládání - Ukazatel zdvihu pr infrmaci kamžitém stavu tevření ventilu - Mžnst vybavení dprvu zpětnu vazbu neb nastavitelným plhvým spínačem (u phnů s tříbdvým řízením) - Inteligentní mikrprcesrvé řízení (u phnů s nuzvu funkcí a přímým řízením) - Autmatické rzpznání vniknutí nečistty mezi sedl a kuželku ventilu včetně algritmu pr samčistící funkci (u phnů s přímým řízením) - Mžnst vlby řízení V, V, ma, ma (u phnů s přímým řízením) - Mžnst vlby cílvé plhy nuzvé funkce u phnů s přímým řízením a nuzvu funkcí v rzsahu % zdvihu - Mžnst přečtení histrie a diagnstika pruchvých stavů u prvedení s mikrprcesrem - Vyská prvzní splehlivst a živtnst díky jednduché knstrukci a vlbě kvalitních kvvých materiálů u mechanicky zatížených dílů Technické parametry phnů ANT5 Typ ANT5.10 ANT5.11 ANT5.20 ANT5.22 ANT5.10S ANT5.11S Napájecí napětí 24 V AC ± 10% 230 V AC ± 10% 24 V AC ± 10% Frekvence 50 Hz Řízení 3 - bdvé přímé 3 - bdvé 3 - bdvé přímé Příkn 1,5 VA 7,0 VA 3,0 VA 7,0 VA 7,0 VA Jmenvitá síla 300 N ± 15% Nminální zdvih 5,5 mm Přestavná dba 50 Hz 66 s 13 s 66 s 33 s 33 s 13 s Nuzvá funkce 8 s 8 s 1) Zpětná vazba 100 Ω, 1 kω 100 Ω, 1 kω 100 Ω, 1 kω 1) Nastavitelný plh. spínač PS1 PS1 Impedance vstupu řídícíh >_ 10 k Ω (V) >_ 10 k Ω (V) signálu 250 Ω (ma) 250 Ω (ma) Krytí Maximální teplta média Prvzní teplty klí IP 54 (IEC 60529) 150 C -5 až +55 C Přípustná vlhkst klí % relativní vlhksti Skladvací pdmínky -15 až +55 C, % relativní vlhksti Hmtnst 0,55 kg 0,7 kg 1) Vlitelné příslušenství. Je mžné pužít puze jedn příslušenství. Nutn specifikvat v bjednávce. -13-

14 Vlitelné příslušenství Odprvý vysílač plhy Ωneb Ω (puze pr 3-bdvé prvedení phnů) Nastavitelný plhvý spínač PS1 (puze pr 3-bdvé prvedení phnů bez nuzvé funkce) Schémata zapjení phnů Pznámka: ANT5... uzavírá ventil zasuváním táhla ANT5.20; ANT bdvé řízení, 230 V / 50 Hz ANT bdvé řízení, 24 V / 50 Hz ANT5.11 Řízení V, 24 V / 50 Hz PS1 V MZ M MO PS1 V MZ M MO Svrkvnice X zelená hnědá bílá 0 20mA 24V~ 0-10V U2 12 N 11 U U2 12 N 11 U1 24 V hnědá zavírá mdrá černá tevírá žlut-zelená 24 V bílá zavírá zelená hnědá tevírá 230V/50Hz N 230V/50Hz 24V~ 24V~ ANT5.10S 3-bdvé řízení, 24 V / 50 Hz, nuzvá funkce Svrkvnice X zelená hnědá tevírá 24V~ bílá zavírá 24V~ žlutá NF 24V~ ANT5.11S Řízení V, 24 V / 50 Hz, nuzvá funkce MO vypínač síly pr plhu servmtru "O" MZ vypínač síly pr plhu servmtru "Z" M mtrek Svrkvnice X1 V vysílač 100Ωneb 1000Ω PS1 nastavitelný plhvý spínač 21 svrka nuzvé funkce 11, 12 svrky signalizace kncvých plh (max. zatížitelnst 0,5 A) zelená hnědá 24V~ bílá 0-10V 0 20mA žlutá NF 24V~ Rzměry phnu A B C ANT5.xx

15 SSC31 SSC61... SSC81 Elektrické phny Siemens (Landis & Staefa) Technické parametry Typ Napájecí napětí SSC31 AC 230 V SSC61 SSC61.5 AC 24 V SSC81 Frekvence 50 / 60 Hz Příkn Řízení 6 VA 3 - bdvé 2 VA 2 VA (3 VA při nabit. knden.) DC 0-10 V 0,8 VA 3 - bdvé Dba přechdu 150 s 30 s 150 s Havarijní funkce 30 s Jmenvitá síla 300 N Zdvih 5,5 mm Krytí IP 40 Maximální teplta média 2 až 110 C Přípustná teplta klí 5 až 50 C Přípustná vlhkst klí % bez kndenzace Hmtnst 0,31 kg 0,25 kg 0,27 kg 0,25 kg Schéma zapjení phnů SSC31 Bílý Černý Mdrý (7) (6) (4) Y2 Ventil ZAVÍRÁ Y1 Ventil OTEVÍRÁ Nula Rzměry phnů SSC81, SSC61... SSC81 SSC61... Fáze Ventil OTEVÍRÁ Ventil ZAVÍRÁ Systémvá nula Fáze Řídící signál V SSC31-15-

16 SQS35... Elektrické phny Siemens (Landis & Staefa) Technické parametry Typ SQS SQS SQS SQS Napájecí napětí Frekvence AC 230V 50 / 60Hz Příkn 2,5 VA 3,5 VA 5 VA 6 VA Řízení 3 - bdvé Dba přechdu 150 s 35 s 150 s 35 s Havarijní funkce 8 s Jmenvitá síla 300N Zdvih 5,5 mm krytí IP 54 Maximální teplta média 130 C Přípustná teplta klí -5 až 50 C přípustná vlhkst klí třída D, DIN Hmtnst 0,5 kg 0,6 kg Příslušenství Pr SQS a SQS Pmcný spínač ASC 9.6 Schéma zapjení phnů SQS a SQS Rzměry phnů SQS a SQS x - rzměr pr připjení armatur Cm1 kncvý spínač pr zdvih 100% Cm2 kncvý spínač pr zdvih 0% c1 pmcný spínač ASC 9.6 Y1 tvírání regulačníh ventilu Y2 zavírání regulačníh ventilu 21 bezpečnstní funkce N nula pr měření -16-

17 SQS65.5 Elektrický phn Siemens (Landis & Staefa) Technické parametry Typ Napájecí napětí Frekvence Příkn Řízení Dba přechdu Havarijní funkce Jmenvitá síla Zdvih Krytí Maximální teplta media Přípustná teplta klí Přípustná vlhkst klí Hmtnst Schéma zapjení phnů Přípjná svrkvnice G,GO napájecí napětí 24 V G - systémvý ptenciál (SP) GO - systémvá nula (SN) Y řídící vstup V R vstup pr dálkvé nastavení plhy neb prtimrazvý termstat Ω M U nula pr měření výstup pr měřící napětí V SQS 65.5 AC 24 V 50 / 60 Hz 7 VA V 35 s 8 s 300 N 5,5 mm IP C -5 až 50 C třída D, DIN ,6 kg Rzměry phnů SQS a SQS x - rzměr pr připjení armatur F1 K1 N1 P1 R1 Y1 prtimrazvý termstat dvuplhvý spínač regulátr ukazatel plhy přístrj pr dálkvé vládání plhy phn -17-

18 AVM 105 AVM 115 Elektrické phny Sauter Technické parametry Typ Napájecí napětí Frekvence Příkn Řízení Dba přechdu Jmenvitá síla Zdvih Krytí Maximální teplta media Přípustná teplta klí Přípustná vlhkst klí Ruční vládání Hmtnst Příslušenství *) *) *) *) *) AVM 105 F V AC AVM 105 F V AC AVM 105 F V AC 50 / 60 Hz AVM 115 F V AC AVM 115 F V AC 4,5 VA 4,0 VA 1,7 VA 4,0 VA 1,7 VA 3-bdvé; 2-bdvé 30 s 120 s 250 N 500 N max. 8 mm IP C, s chladícím mezikusem 130 C resp. 150 C -10 až 55 C < 95% r. v. bez kndenzace Ruční mtýlkvu kličku - ddatečné příslušenství 0, 7 kg Další pdrbné infrmace phnech jsu k dispzici v katalgvých listech výrbce. Pmcný přepínací kntakt jednduchý. MV Pmcný přepínací kntakt dvjitý. MV Mezikus pr zvýšené teplty média d 130 C (dpručený při tepltě pd 10 C); MV Mezikus pr zvýšené teplty média d 150 C; MV Ptencimetr 130 Ω; MV Ptencimetr 1000 Ω; MV Ptencimetr 5000 Ω; MV Šestihranný klíč pr ruční přestavvání *) Phn lze vybavit puze jedním ptencimetrem, neb jedním pmcným kntaktem -18-

19 Rzměry phnů Chladící mezikus Schéma zapjení Příslušenství -19-

20 AVM 105S AVM 115S Elektrické phny Sauter Technické parametry Typ Prvedení Napájecí napětí Příkn Řízení Dba přechdu Jmenvitá síla Zdvih Krytí Maximální teplta media Přípustná teplta klí Přípustná vlhkst klí Ruční vládání Hmtnst Příslušenství *) *) *) *) *) AVM 105S F132 AVM 115S F132 Phn s technlgií SUT 24 V AC 230 V AC ± 20%, Hz / 24 V DC +20% / -10% 8,5 VA 8,7 VA 0-10 V; 3-bdvé; 2-bdvé Nastavitelně 35, 60, 120 s Nastavitelně 60, 120 s 250 N 500 N max. 8 mm IP C, s chladícím mezikusem d 130 C resp. 150 C -10 až 55 C < 95% r. v. bez kndenzace Ruční mtýlkvu kličku - ddatečné příslušenství 0, 7 kg Další pdrbné infrmace phnech jsu k dispzici v katalgvých listech výrbce Jedntka změny rzsahu a směru půsbení řídícíh signálu, k nastavvání sekvencí. Mntáž dle MV d samstatné rzvdné skříňky. Pmcný přepínací kntakt jednduchý. MV Pmcný přepínací kntakt dvjitý. MV Mezikus pr zvýšené teplty média d 130 C (dpručený při tepltě pd 10 C); MV Mezikus pr zvýšené teplty média d 150 C; MV Ptencimetr 130 Ω; MV Ptencimetr 1000 Ω; MV Ptencimetr 5000 Ω; MV Šestihranný klíč pr ruční přestavvání CASE Drives PC Tl ke knfiguraci phnů pmcí pčítače; MV *) Phn lze vybavit puze jedním ptencimetrem, neb jedním pmcným kntaktem SUT - Sauter Universal Technlgy Phn lze vládat regulátry se spjitým neb kntaktním výstupem. Napájení phnu je vlitelné. Je vlitelná rvněž rychlst přestavení a výstupní charakteristika na phnu (lineární / ekviprcentní / kvadratická). Mžnst změny směru půsbení řídícíh signálu. -20-

21 Rzměry phnů Chladící mezikus Schéma zapjení Příslušenství -21-

22 Maximální dvlené pracvní přetlaky [ MPa] Materiál PN Teplta [ C] Šedá litina EN-JL 1030 (EN-GJL-200) 16 1,60 1, Pznámky: A.P.O. - ELMOS v..s., Pražská 90, Nvá Paka, Tel.: , Fax: , ap@apelms.cz, Internet:
