1 R DVD 552 HC Pokyny pro používání

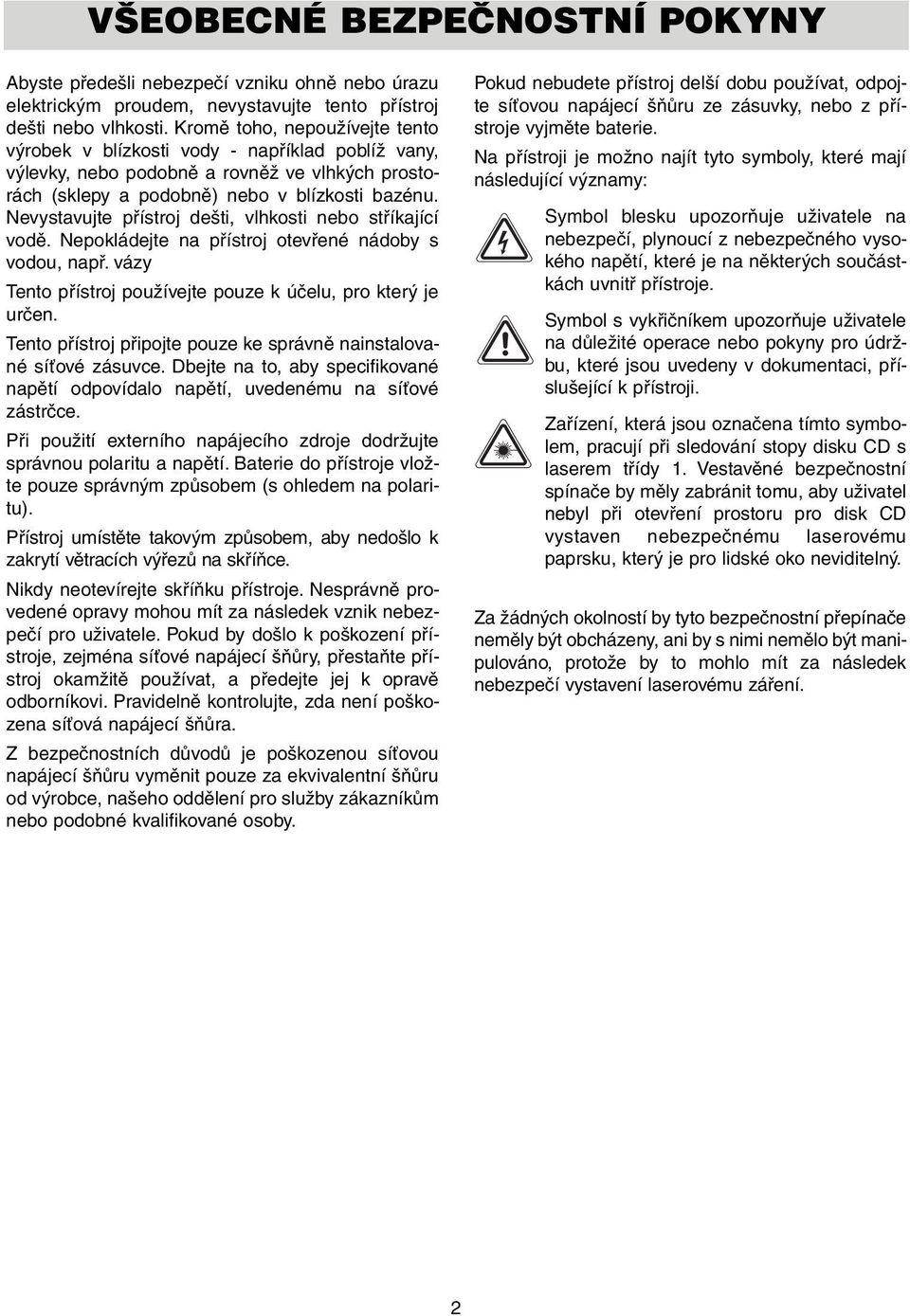

2 VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY Abyste předešli nebezpečí vzniku ohně nebo úrazu elektrickým proudem, nevystavujte tento přístroj dešti nebo vlhkosti. Kromě toho, nepoužívejte tento výrobek v blízkosti vody - například poblíž vany, výlevky, nebo podobně a rovněž ve vlhkých prostorách (sklepy a podobně) nebo v blízkosti bazénu. Nevystavujte přístroj dešti, vlhkosti nebo stříkající vodě. Nepokládejte na přístroj otevřené nádoby s vodou, např. vázy Tento přístroj používejte pouze k účelu, pro který je určen. Tento přístroj připojte pouze ke správně nainstalované síťové zásuvce. Dbejte na to, aby specifikované napětí odpovídalo napětí, uvedenému na síťové zástrčce. Při použití externího napájecího zdroje dodržujte správnou polaritu a napětí. Baterie do přístroje vložte pouze správným způsobem (s ohledem na polaritu). Přístroj umístěte takovým způsobem, aby nedošlo k zakrytí větracích výřezů na skříňce. Nikdy neotevírejte skříňku přístroje. Nesprávně provedené opravy mohou mít za následek vznik nebezpečí pro uživatele. Pokud by došlo k poškození přístroje, zejména síťové napájecí šňůry, přestaňte přístroj okamžitě používat, a předejte jej k opravě odborníkovi. Pravidelně kontrolujte, zda není poškozena síťová napájecí šňůra. Z bezpečnostních důvodů je poškozenou síťovou napájecí šňůru vyměnit pouze za ekvivalentní šňůru od výrobce, našeho oddělení pro služby zákazníkům nebo podobné kvalifikované osoby. Pokud nebudete přístroj delší dobu používat, odpojte síťovou napájecí šňůru ze zásuvky, nebo z přístroje vyjměte baterie. Na přístroji je možno najít tyto symboly, které mají následující významy: Symbol blesku upozorňuje uživatele na nebezpečí, plynoucí z nebezpečného vysokého napětí, které je na některých součástkách uvnitř přístroje. Symbol s vykřičníkem upozorňuje uživatele na důležité operace nebo pokyny pro údržbu, které jsou uvedeny v dokumentaci, příslušející k přístroji. Zařízení, která jsou označena tímto symbolem, pracují při sledování stopy disku CD s laserem třídy 1. Vestavěné bezpečnostní spínače by měly zabránit tomu, aby uživatel nebyl při otevření prostoru pro disk CD vystaven nebezpečnému laserovému paprsku, který je pro lidské oko neviditelný. Za žádných okolností by tyto bezpečnostní přepínače neměly být obcházeny, ani by s nimi nemělo být manipulováno, protože by to mohlo mít za následek nebezpečí vystavení laserovému záření. 2

3 Pohled zepředu Dálkový ovladač Pohled zezadu 3

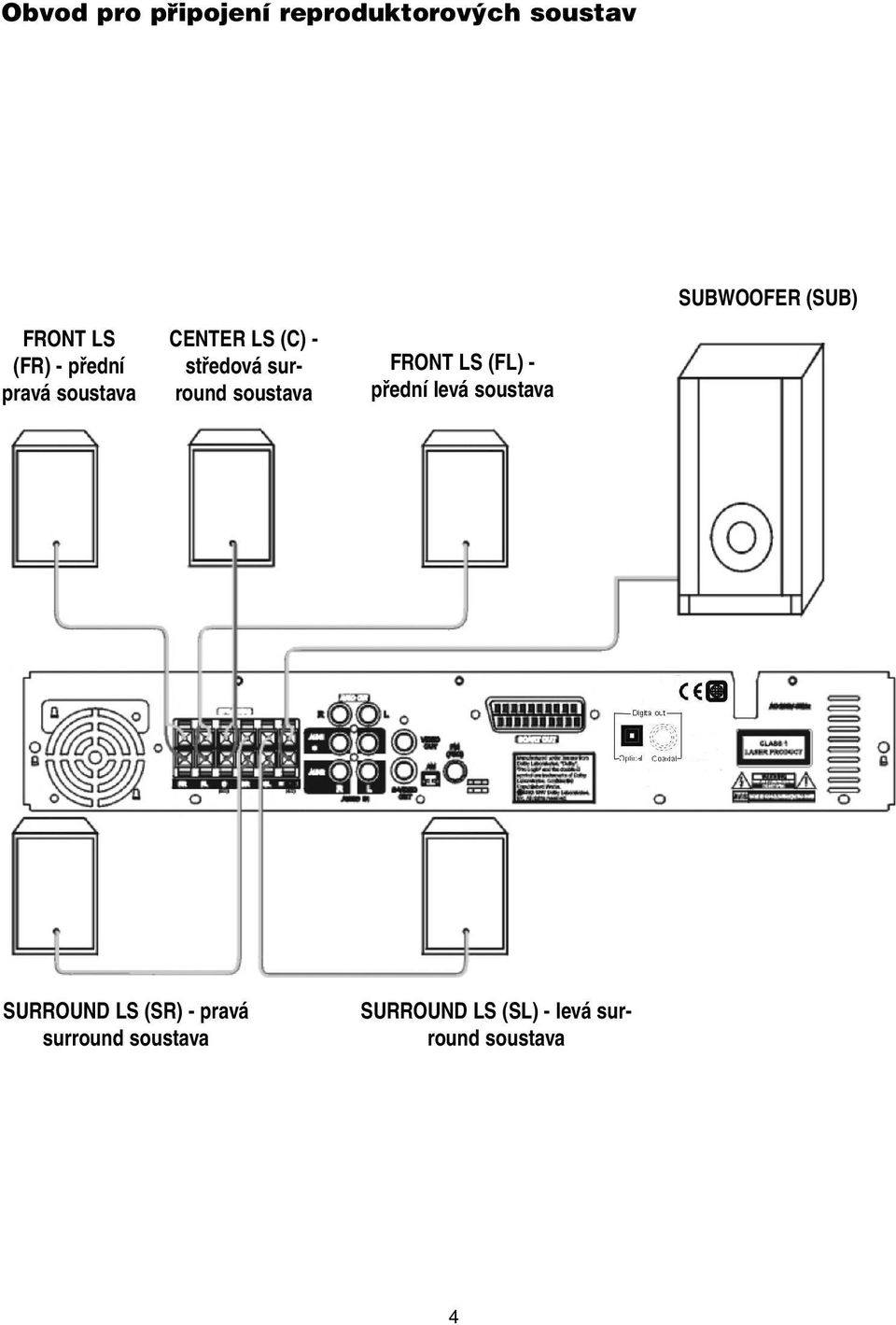

4 Obvod pro připojení reproduktorových soustav FRONT LS (FR) - přední pravá soustava CENTER LS (C) - středová surround soustava FRONT LS (FL) - přední levá soustava SUBWOOFER (SUB) SURROUND LS (SR) - pravá surround soustava SURROUND LS (SL) - levá surround soustava 4

5 INDEX Upozornění! Pro vaši bezpečnost a pro bezpečnost zařízení bychom vám rádi připomněli, abyste dodržovali bezpečnostní upozornění, zvýrazněná šedou barvou. DOLBY DIGITAL A DOLBY SURROUND Stránka 6 NASTAVENÍ INDIVIDUÁLNÍHO ZAŘÍZENÍ Stránka 6-7 Umístění DVD receiveru při provozu Nastavení reproduktorových soustav Poznámka, týkající se likvidace ZAPOJENÍ Stránky 7-10 Připojení v přední části zařízení Připojení v zadní části zařízení Připojení reproduktorových soustav Vyladění systému reproduktorových soustav Připojení antény Připojení k televizoru Připojení doplňkových zařízení Připojení sluchátek Zapojení napájení OVLÁDACÍ PRVKY Stránky Přední část zařízení Dálkový ovladač UVEDENÍ DO PROVOZU A ZÁKLADNÍ FUNKCE Stránky Funkce nabídky Zapnutí a vypnutí zařízení Volba provozního režimu Nastavení hlasitosti Základní nastavení Nastavení a uložení rozhlasových stanic Poslech radiopřijímače Vložení a vyjmutí disku CD KONFIGUROVÁNÍ A OVLÁDÁNÍ SUR- ROUND SYSTÉMU Stránky Nastavení reproduktorových soustav Ovládání režimu Dolby Surround PŘEHRÁVÁNÍ DISKU DVD NEBO VIDEO- CD Stránky Několik slov o discích DVD a Video CD Přehrávání disku CD Obsah disku DVD (nabídky) Přehrávání disku Video CD s funkcí PBC Zastavení obrazu a jednotlivé snímky Zpomalený pohyb Vyhledávání Funkce zvětšení snímku Funkce opakování Jazyky a titulky Volba úhlu záběru kamery Ostatní funkce při přehrávání Zobrazení informací o přehrávání PŘEHRÁVÁNÍ HUDEBNÍHO DISKU CD Stránky Všeobecné informace o discích CD Přehrávání disku CD Volba titulu a režim vyhledávání Ostatní funkce při přehrávání Funkce opakování Paměť programu SPECIÁLNÍ FUNKCE Stránky Konfigurace zařízení (nastavení) Preferovaná nastavení (jazyk) Dětský zámek Návrat k originálním továrním hodnotám Nastavení automatického spínače SPECIÁLNÍ ZVUKOVÉ FUNKCE Stránka 24 Časová prodleva pro reproduktorové soustavy surround Dynamický rozsah zvuku PÉČE A ÚDRŽBA Stránka 25 Čištění jednotlivých součástí Poznámky, týkající se kompaktního disku (DVD, Video-CD, Audio-CD, MP3-CD) Poznámky, týkající se přehrávače disků CD Údržba PŘEDTÍM, NEŽ SE OBRÁTÍTE NA SERVISNÍHO TECHNIKA... Stránka 26 TECHNICKÉ ÚDAJE Stránka 28 5

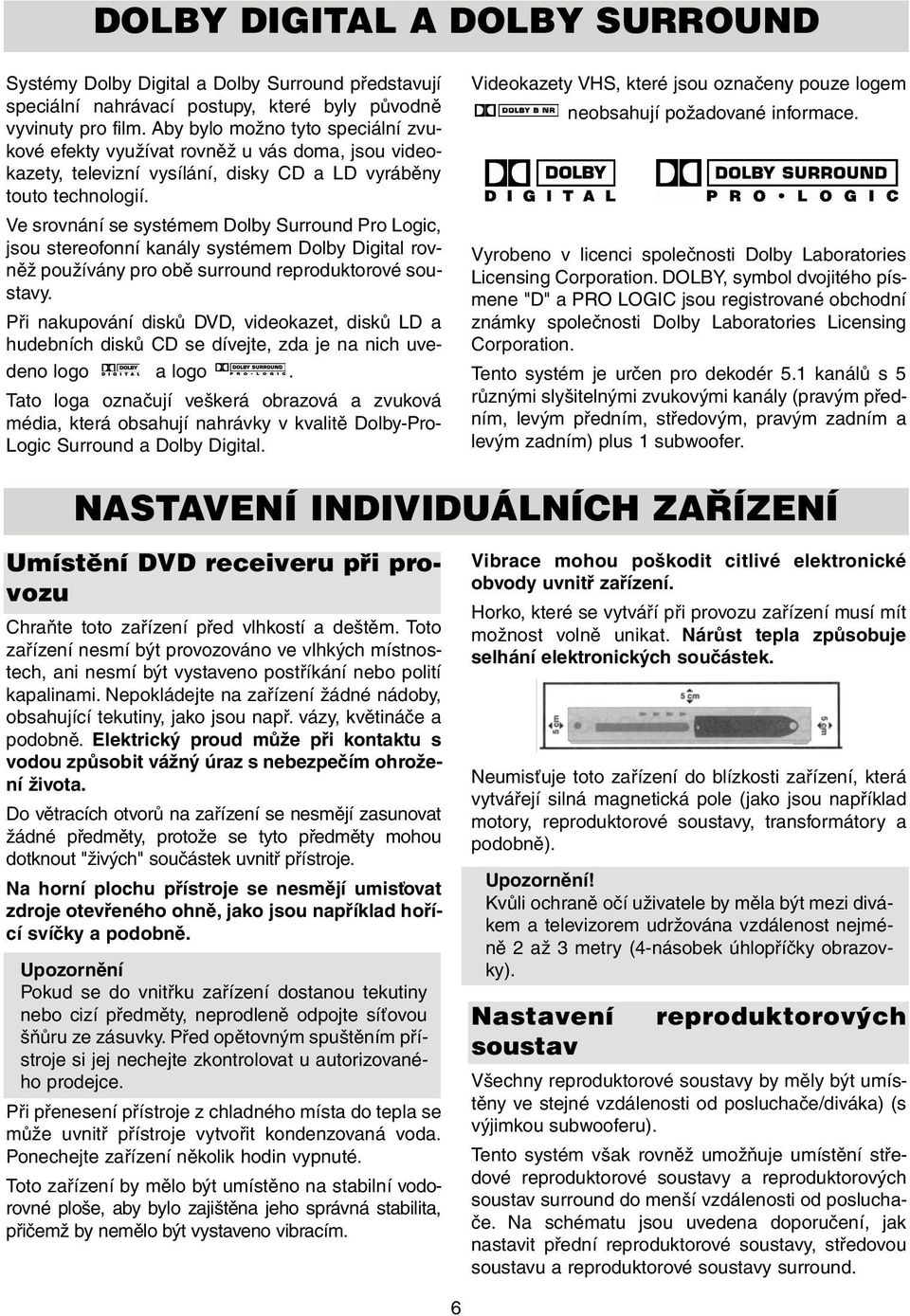

6 DOLBY DIGITAL A DOLBY SURROUND Systémy Dolby Digital a Dolby Surround představují speciální nahrávací postupy, které byly původně vyvinuty pro film. Aby bylo možno tyto speciální zvukové efekty využívat rovněž u vás doma, jsou videokazety, televizní vysílání, disky CD a LD vyráběny touto technologií. Ve srovnání se systémem Dolby Surround Pro Logic, jsou stereofonní kanály systémem Dolby Digital rovněž používány pro obě surround reproduktorové soustavy. Při nakupování disků DVD, videokazet, disků LD a hudebních disků CD se dívejte, zda je na nich uvedeno logo a logo. Tato loga označují veškerá obrazová a zvuková média, která obsahují nahrávky v kvalitě Dolby-Pro- Logic Surround a Dolby Digital. Videokazety VHS, které jsou označeny pouze logem neobsahují požadované informace. Vyrobeno v licenci společnosti Dolby Laboratories Licensing Corporation. DOLBY, symbol dvojitého písmene "D" a PRO LOGIC jsou registrované obchodní známky společnosti Dolby Laboratories Licensing Corporation. Tento systém je určen pro dekodér 5.1 kanálů s 5 různými slyšitelnými zvukovými kanály (pravým předním, levým předním, středovým, pravým zadním a levým zadním) plus 1 subwoofer. NASTAVENÍ INDIVIDUÁLNÍCH ZAŘÍZENÍ Umístění DVD receiveru při provozu Chraňte toto zařízení před vlhkostí a deštěm. Toto zařízení nesmí být provozováno ve vlhkých místnostech, ani nesmí být vystaveno postříkání nebo polití kapalinami. Nepokládejte na zařízení žádné nádoby, obsahující tekutiny, jako jsou např. vázy, květináče a podobně. Elektrický proud může při kontaktu s vodou způsobit vážný úraz s nebezpečím ohrožení života. Do větracích otvorů na zařízení se nesmějí zasunovat žádné předměty, protože se tyto předměty mohou dotknout "živých" součástek uvnitř přístroje. Na horní plochu přístroje se nesmějí umisťovat zdroje otevřeného ohně, jako jsou například hořící svíčky a podobně. Upozornění Pokud se do vnitřku zařízení dostanou tekutiny nebo cizí předměty, neprodleně odpojte síťovou šňůru ze zásuvky. Před opětovným spuštěním přístroje si jej nechejte zkontrolovat u autorizovaného prodejce. Při přenesení přístroje z chladného místa do tepla se může uvnitř přístroje vytvořit kondenzovaná voda. Ponechejte zařízení několik hodin vypnuté. Toto zařízení by mělo být umístěno na stabilní vodorovné ploše, aby bylo zajištěna jeho správná stabilita, přičemž by nemělo být vystaveno vibracím. Vibrace mohou poškodit citlivé elektronické obvody uvnitř zařízení. Horko, které se vytváří při provozu zařízení musí mít možnost volně unikat. Nárůst tepla způsobuje selhání elektronických součástek. Neumisťuje toto zařízení do blízkosti zařízení, která vytvářejí silná magnetická pole (jako jsou například motory, reproduktorové soustavy, transformátory a podobně). Upozornění! Kvůli ochraně očí uživatele by měla být mezi divákem a televizorem udržována vzdálenost nejméně 2 až 3 metry (4-násobek úhlopříčky obrazovky). Nastavení soustav reproduktorových Všechny reproduktorové soustavy by měly být umístěny ve stejné vzdálenosti od posluchače/diváka) (s výjimkou subwooferu). Tento systém však rovněž umožňuje umístění středové reproduktorové soustavy a reproduktorových soustav surround do menší vzdálenosti od posluchače. Na schématu jsou uvedena doporučení, jak nastavit přední reproduktorové soustavy, středovou soustavu a reproduktorové soustavy surround. 6

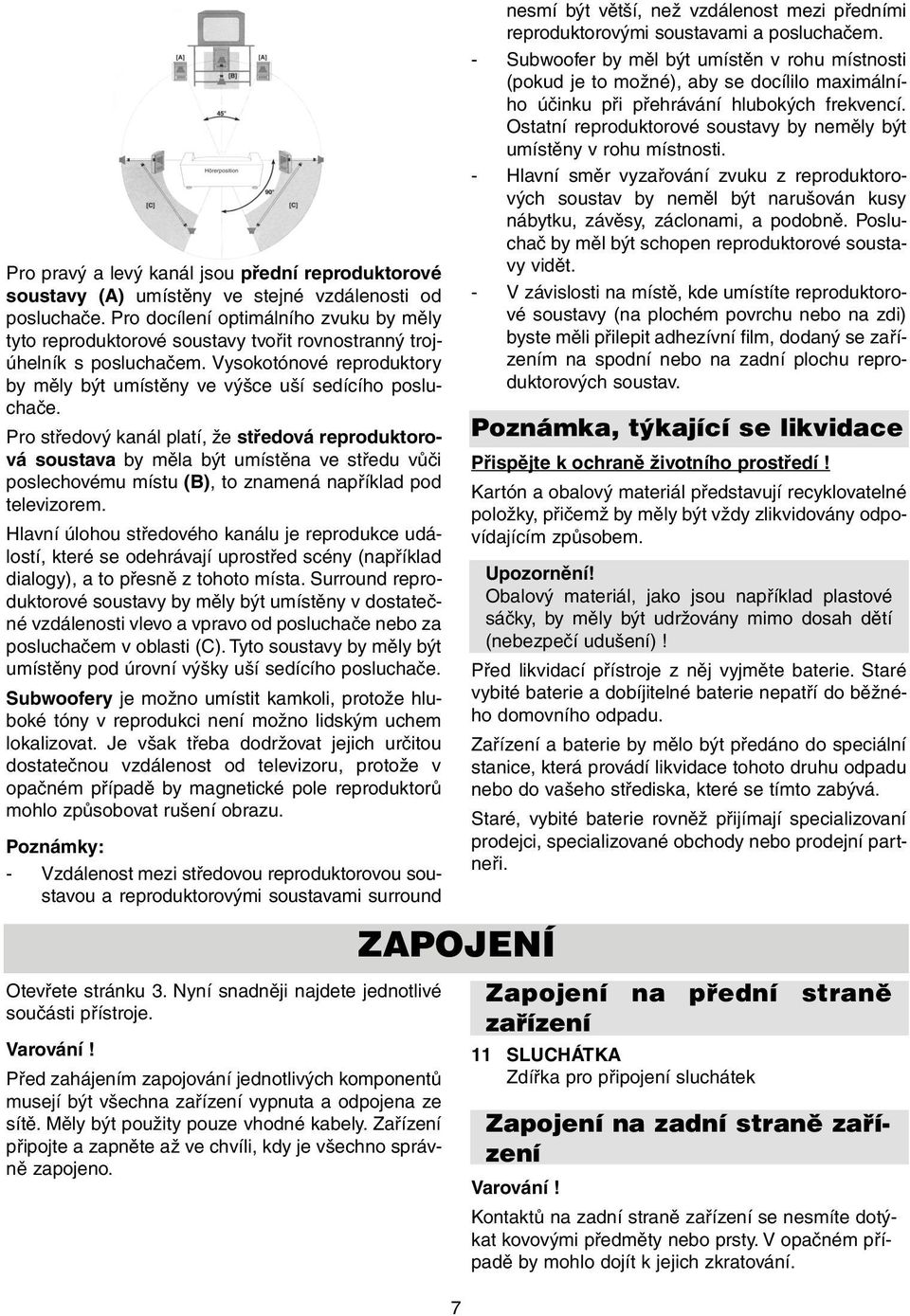

7 Pro pravý a levý kanál jsou přední reproduktorové soustavy (A) umístěny ve stejné vzdálenosti od posluchače. Pro docílení optimálního zvuku by měly tyto reproduktorové soustavy tvořit rovnostranný trojúhelník s posluchačem. Vysokotónové reproduktory by měly být umístěny ve výšce uší sedícího posluchače. Pro středový kanál platí, že středová reproduktorová soustava by měla být umístěna ve středu vůči poslechovému místu (B), to znamená například pod televizorem. Hlavní úlohou středového kanálu je reprodukce událostí, které se odehrávají uprostřed scény (například dialogy), a to přesně z tohoto místa. Surround reproduktorové soustavy by měly být umístěny v dostatečné vzdálenosti vlevo a vpravo od posluchače nebo za posluchačem v oblasti (C). Tyto soustavy by měly být umístěny pod úrovní výšky uší sedícího posluchače. Subwoofery je možno umístit kamkoli, protože hluboké tóny v reprodukci není možno lidským uchem lokalizovat. Je však třeba dodržovat jejich určitou dostatečnou vzdálenost od televizoru, protože v opačném případě by magnetické pole reproduktorů mohlo způsobovat rušení obrazu. Poznámky: - Vzdálenost mezi středovou reproduktorovou soustavou a reproduktorovými soustavami surround Otevřete stránku 3. Nyní snadněji najdete jednotlivé součásti přístroje. Varování! Před zahájením zapojování jednotlivých komponentů musejí být všechna zařízení vypnuta a odpojena ze sítě. Měly být použity pouze vhodné kabely. Zařízení připojte a zapněte až ve chvíli, kdy je všechno správně zapojeno. ZAPOJENÍ 7 nesmí být větší, než vzdálenost mezi předními reproduktorovými soustavami a posluchačem. - Subwoofer by měl být umístěn v rohu místnosti (pokud je to možné), aby se docílilo maximálního účinku při přehrávání hlubokých frekvencí. Ostatní reproduktorové soustavy by neměly být umístěny v rohu místnosti. - Hlavní směr vyzařování zvuku z reproduktorových soustav by neměl být narušován kusy nábytku, závěsy, záclonami, a podobně. Posluchač by měl být schopen reproduktorové soustavy vidět. - V závislosti na místě, kde umístíte reproduktorové soustavy (na plochém povrchu nebo na zdi) byste měli přilepit adhezívní film, dodaný se zařízením na spodní nebo na zadní plochu reproduktorových soustav. Poznámka, týkající se likvidace Přispějte k ochraně životního prostředí! Kartón a obalový materiál představují recyklovatelné položky, přičemž by měly být vždy zlikvidovány odpovídajícím způsobem. Upozornění! Obalový materiál, jako jsou například plastové sáčky, by měly být udržovány mimo dosah dětí (nebezpečí udušení)! Před likvidací přístroje z něj vyjměte baterie. Staré vybité baterie a dobíjitelné baterie nepatří do běžného domovního odpadu. Zařízení a baterie by mělo být předáno do speciální stanice, která provádí likvidace tohoto druhu odpadu nebo do vašeho střediska, které se tímto zabývá. Staré, vybité baterie rovněž přijímají specializovaní prodejci, specializované obchody nebo prodejní partneři. Zapojení na přední straně zařízení 11 SLUCHÁTKA Zdířka pro připojení sluchátek Zapojení na zadní straně zařízení Varování! Kontaktů na zadní straně zařízení se nesmíte dotýkat kovovými předměty nebo prsty. V opačném případě by mohlo dojít k jejich zkratování.

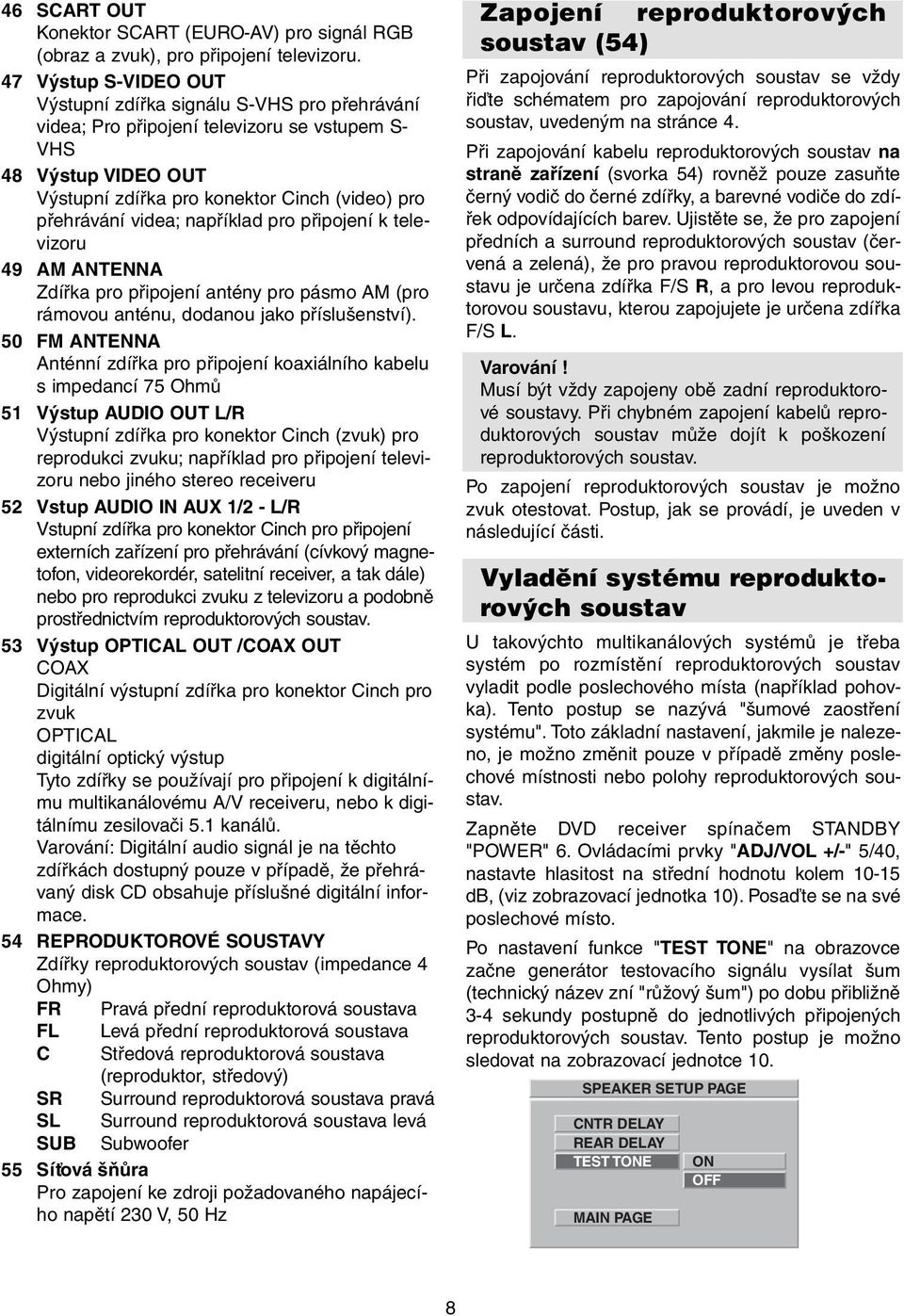

8 46 SCART OUT Konektor SCART (EURO-AV) pro signál RGB (obraz a zvuk), pro připojení televizoru. 47 Výstup S-VIDEO OUT Výstupní zdířka signálu S-VHS pro přehrávání videa; Pro připojení televizoru se vstupem S- VHS 48 Výstup VIDEO OUT Výstupní zdířka pro konektor Cinch (video) pro přehrávání videa; například pro připojení k televizoru 49 AM ANTENNA Zdířka pro připojení antény pro pásmo AM (pro rámovou anténu, dodanou jako příslušenství). 50 FM ANTENNA Anténní zdířka pro připojení koaxiálního kabelu s impedancí 75 Ohmů 51 Výstup AUDIO OUT L/R Výstupní zdířka pro konektor Cinch (zvuk) pro reprodukci zvuku; například pro připojení televizoru nebo jiného stereo receiveru 52 Vstup AUDIO IN AUX 1/2 - L/R Vstupní zdířka pro konektor Cinch pro připojení externích zařízení pro přehrávání (cívkový magnetofon, videorekordér, satelitní receiver, a tak dále) nebo pro reprodukci zvuku z televizoru a podobně prostřednictvím reproduktorových soustav. 53 Výstup OPTICAL OUT /COAX OUT COAX Digitální výstupní zdířka pro konektor Cinch pro zvuk OPTICAL digitální optický výstup Tyto zdířky se používají pro připojení k digitálnímu multikanálovému A/V receiveru, nebo k digitálnímu zesilovači 5.1 kanálů. Varování: Digitální audio signál je na těchto zdířkách dostupný pouze v případě, že přehrávaný disk CD obsahuje příslušné digitální informace. 54 REPRODUKTOROVÉ SOUSTAVY Zdířky reproduktorových soustav (impedance 4 Ohmy) FR Pravá přední reproduktorová soustava FL Levá přední reproduktorová soustava C Středová reproduktorová soustava (reproduktor, středový) SR Surround reproduktorová soustava pravá SL Surround reproduktorová soustava levá SUB Subwoofer 55 Síťová šňůra Pro zapojení ke zdroji požadovaného napájecího napětí 230 V, 50 Hz Zapojení reproduktorových soustav (54) Při zapojování reproduktorových soustav se vždy řiďte schématem pro zapojování reproduktorových soustav, uvedeným na stránce 4. Při zapojování kabelu reproduktorových soustav na straně zařízení (svorka 54) rovněž pouze zasuňte černý vodič do černé zdířky, a barevné vodiče do zdířek odpovídajících barev. Ujistěte se, že pro zapojení předních a surround reproduktorových soustav (červená a zelená), že pro pravou reproduktorovou soustavu je určena zdířka F/S R, a pro levou reproduktorovou soustavu, kterou zapojujete je určena zdířka F/S L. Varování! Musí být vždy zapojeny obě zadní reproduktorové soustavy. Při chybném zapojení kabelů reproduktorových soustav může dojít k poškození reproduktorových soustav. Po zapojení reproduktorových soustav je možno zvuk otestovat. Postup, jak se provádí, je uveden v následující části. Vyladění systému reproduktorových soustav U takovýchto multikanálových systémů je třeba systém po rozmístění reproduktorových soustav vyladit podle poslechového místa (například pohovka). Tento postup se nazývá "šumové zaostření systému". Toto základní nastavení, jakmile je nalezeno, je možno změnit pouze v případě změny poslechové místnosti nebo polohy reproduktorových soustav. Zapněte DVD receiver spínačem STANDBY "POWER" 6. Ovládacími prvky "ADJ/VOL +/-" 5/40, nastavte hlasitost na střední hodnotu kolem db, (viz zobrazovací jednotka 10). Posaďte se na své poslechové místo. Po nastavení funkce "TEST TONE" na obrazovce začne generátor testovacího signálu vysílat šum (technický název zní "růžový šum") po dobu přibližně 3-4 sekundy postupně do jednotlivých připojených reproduktorových soustav. Tento postup je možno sledovat na zobrazovací jednotce 10. SPEAKER SETUP PAGE CNTR DELAY REAR DELAY TEST TONE MAIN PAGE ON OFF 8

9 Pro jednotlivé zvukové kanály (reproduktorové soustavy) jsou použity následující zkratky: TEST FL Levá přední reproduktorová soustava TEST C Středová reproduktorová soustava (reproduktor uprostřed) TEST FR Pravá přední reproduktorová soustava TEST SURR Surround reproduktorová soustava pravá TEST SURL Surround reproduktorová soustava levá Hlasitost příslušné reproduktorové soustavy je možno nastavovat ovládacími prvky "ADJ/VOL +/-" 5/40 tak, aby úroveň hladiny v místě poslechu byla stejná. Připojení antény Příjem v pásmu FM: Při připojování k domovní anténě nebo k satelitnímu systému zasuňte tento kabel do anténní zdířky "FM" 50. Pokud je příjem příliš slabý, a stanice je rušená silným šumem, je vhodné, přepnete-li přístroj do režimu FM Mono (dálkový ovladač, tlačítko 39). Příjem v pásmu AM: Příjem je rovněž možno zlepšit připojením dodané antény. Tuto anténu byste měli upevnit na vhodném místě co nejvýše. Zapojte přiloženou rámovou anténu do zdířky "AM" 49. Při zapojování kabelu odklopte upevňovací páčku na stranu a pak ji opět zavřete. Poté vyrovnejte rám antény, abyste docílili co nejlepší příjem. Pokud je příjem stanice příliš slabý, a příjem je rušen šumem, může dojít ke zlepšení příjmu po natočení a rozvinutí antény. Připojení k televizoru Při připojování přístroje k televizoru je k dispozici několik možností, v závislosti na dostupných možnostech připojení na straně televizoru a dalších zařízení. Další pokyny si prosím vyhledejte v návodech k obsluze televizoru a příslušných doplňkových zařízení. Připojení k televizoru kabelem SCART (46): Tento způsob připojení nabízí nejlepší kvalitu obrazu a zvuku. Do zdířky "SCART OUT" 46 na zadní straně přístroje zapojte kabel Scart, jehož druhý konec pak připojte do zdířky Scart na televizoru. Potřebný kabel Scart je obsažen v přiloženém balení. Poznámka: Tento DVD receiver připojte přímo k televizoru, nikoli prostřednictvím videorekordéru. Kvalita obrazu by se značně zhoršila v důsledku systémů pro ochranu proti kopírování. Připojení k televizoru prostřednictvím zdířky VIDEO (48) nebo zdířky S-VIDEO (47): Pro připojení ze zdířky "VIDEO OUT" 48 do odpovídající zdířky VIDEO IN na televizoru použijte kabel se žlutým konektorem typu Cinch, nebo svůj televizor připojte pomocí vstupu S-VHS. Budete-li to chtít provést, propojte video zdířku S-VHS "S-VIDEO-OUT" 47 se vstupem S-VHS na televizoru. Potřebný kabel obdržíte v běžném obchodě. Pokud budete rovněž chtít poslouchat zvuk z DVD receiveru přes reproduktorové soustavy na svém televizoru, pak bude 9

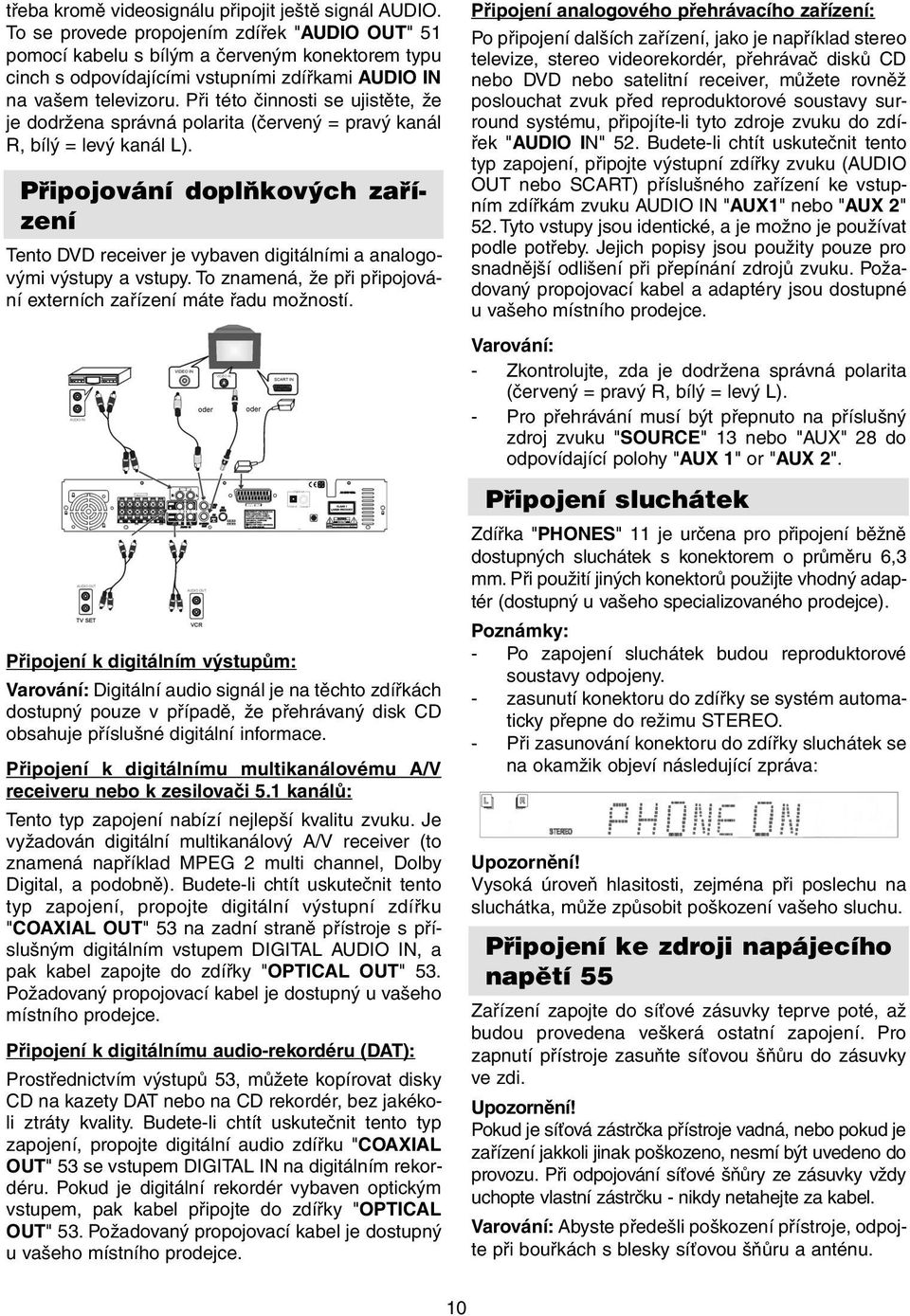

10 třeba kromě videosignálu připojit ještě signál AUDIO. To se provede propojením zdířek "AUDIO OUT" 51 pomocí kabelu s bílým a červeným konektorem typu cinch s odpovídajícími vstupními zdířkami AUDIO IN na vašem televizoru. Při této činnosti se ujistěte, že je dodržena správná polarita (červený = pravý kanál R, bílý = levý kanál L). Připojování doplňkových zařízení Tento DVD receiver je vybaven digitálními a analogovými výstupy a vstupy. To znamená, že při připojování externích zařízení máte řadu možností. Připojení analogového přehrávacího zařízení: Po připojení dalších zařízení, jako je například stereo televize, stereo videorekordér, přehrávač disků CD nebo DVD nebo satelitní receiver, můžete rovněž poslouchat zvuk před reproduktorové soustavy surround systému, připojíte-li tyto zdroje zvuku do zdířek "AUDIO IN" 52. Budete-li chtít uskutečnit tento typ zapojení, připojte výstupní zdířky zvuku (AUDIO OUT nebo SCART) příslušného zařízení ke vstupním zdířkám zvuku AUDIO IN "AUX1" nebo "AUX 2" 52. Tyto vstupy jsou identické, a je možno je používat podle potřeby. Jejich popisy jsou použity pouze pro snadnější odlišení při přepínání zdrojů zvuku. Požadovaný propojovací kabel a adaptéry jsou dostupné u vašeho místního prodejce. Varování: - Zkontrolujte, zda je dodržena správná polarita (červený = pravý R, bílý = levý L). - Pro přehrávání musí být přepnuto na příslušný zdroj zvuku "SOURCE" 13 nebo "AUX" 28 do odpovídající polohy "AUX 1" or "AUX 2". Připojení k digitálním výstupům: Varování: Digitální audio signál je na těchto zdířkách dostupný pouze v případě, že přehrávaný disk CD obsahuje příslušné digitální informace. Připojení k digitálnímu multikanálovému A/V receiveru nebo k zesilovači 5.1 kanálů: Tento typ zapojení nabízí nejlepší kvalitu zvuku. Je vyžadován digitální multikanálový A/V receiver (to znamená například MPEG 2 multi channel, Dolby Digital, a podobně). Budete-li chtít uskutečnit tento typ zapojení, propojte digitální výstupní zdířku "COAXIAL OUT" 53 na zadní straně přístroje s příslušným digitálním vstupem DIGITAL AUDIO IN, a pak kabel zapojte do zdířky "OPTICAL OUT" 53. Požadovaný propojovací kabel je dostupný u vašeho místního prodejce. Připojení k digitálnímu audio-rekordéru (DAT): Prostřednictvím výstupů 53, můžete kopírovat disky CD na kazety DAT nebo na CD rekordér, bez jakékoli ztráty kvality. Budete-li chtít uskutečnit tento typ zapojení, propojte digitální audio zdířku "COAXIAL OUT" 53 se vstupem DIGITAL IN na digitálním rekordéru. Pokud je digitální rekordér vybaven optickým vstupem, pak kabel připojte do zdířky "OPTICAL OUT" 53. Požadovaný propojovací kabel je dostupný u vašeho místního prodejce. Připojení sluchátek Zdířka "PHONES" 11 je určena pro připojení běžně dostupných sluchátek s konektorem o průměru 6,3 mm. Při použití jiných konektorů použijte vhodný adaptér (dostupný u vašeho specializovaného prodejce). Poznámky: - Po zapojení sluchátek budou reproduktorové soustavy odpojeny. - zasunutí konektoru do zdířky se systém automaticky přepne do režimu STEREO. - Při zasunování konektoru do zdířky sluchátek se na okamžik objeví následující zpráva: Upozornění! Vysoká úroveň hlasitosti, zejména při poslechu na sluchátka, může způsobit poškození vašeho sluchu. Připojení ke zdroji napájecího napětí 55 Zařízení zapojte do síťové zásuvky teprve poté, až budou provedena veškerá ostatní zapojení. Pro zapnutí přístroje zasuňte síťovou šňůru do zásuvky ve zdi. Upozornění! Pokud je síťová zástrčka přístroje vadná, nebo pokud je zařízení jakkoli jinak poškozeno, nesmí být uvedeno do provozu. Při odpojování síťové šňůry ze zásuvky vždy uchopte vlastní zástrčku - nikdy netahejte za kabel. Varování: Abyste předešli poškození přístroje, odpojte při bouřkách s blesky síťovou šňůru a anténu. 10

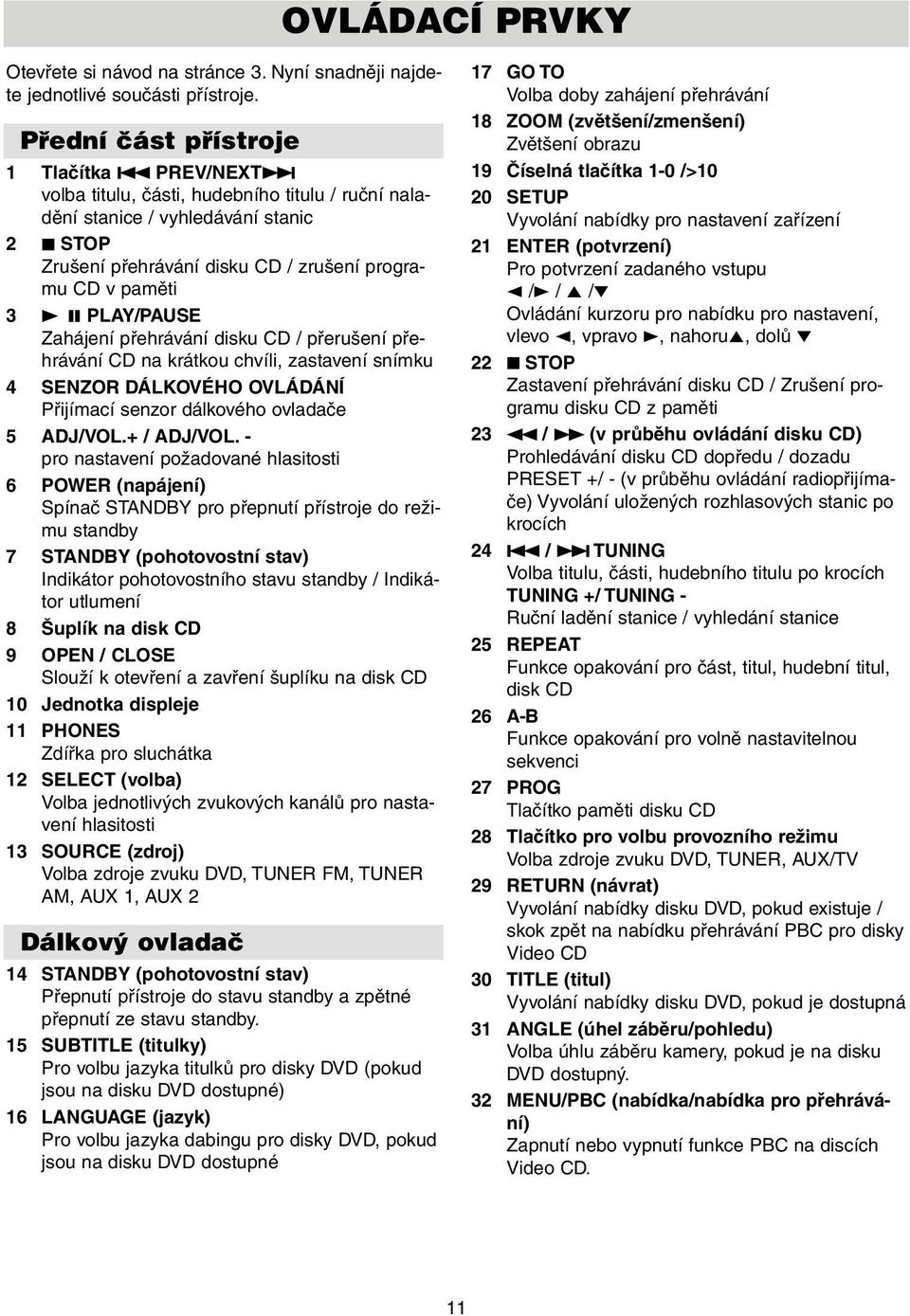

11 OVLÁDACÍ PRVKY Otevřete si návod na stránce 3. Nyní snadněji najdete jednotlivé součásti přístroje. Přední část přístroje 1 Tlačítka a PREV/NEXTb volba titulu, části, hudebního titulu / ruční naladění stanice / vyhledávání stanic 2 7 STOP Zrušení přehrávání disku CD / zrušení programu CD v paměti PLAY/PAUSE Zahájení přehrávání disku CD / přerušení přehrávání CD na krátkou chvíli, zastavení snímku 4 SENZOR DÁLKOVÉHO OVLÁDÁNÍ Přijímací senzor dálkového ovladače 5 ADJ/VOL.+ / ADJ/VOL. - pro nastavení požadované hlasitosti 6 POWER (napájení) Spínač STANDBY pro přepnutí přístroje do režimu standby 7 STANDBY (pohotovostní stav) Indikátor pohotovostního stavu standby / Indikátor utlumení 8 Šuplík na disk CD 9 OPEN / CLOSE Slouží k otevření a zavření šuplíku na disk CD 10 Jednotka displeje 11 PHONES Zdířka pro sluchátka 12 SELECT (volba) Volba jednotlivých zvukových kanálů pro nastavení hlasitosti 13 SOURCE (zdroj) Volba zdroje zvuku DVD, TUNER FM, TUNER AM, AUX 1, AUX 2 Dálkový ovladač 14 STANDBY (pohotovostní stav) Přepnutí přístroje do stavu standby a zpětné přepnutí ze stavu standby. 15 SUBTITLE (titulky) Pro volbu jazyka titulků pro disky DVD (pokud jsou na disku DVD dostupné) 16 LANGUAGE (jazyk) Pro volbu jazyka dabingu pro disky DVD, pokud jsou na disku DVD dostupné 17 GO TO Volba doby zahájení přehrávání 18 ZOOM (zvětšení/zmenšení) Zvětšení obrazu 19 Číselná tlačítka 1-0 />10 20 SETUP Vyvolání nabídky pro nastavení zařízení 21 ENTER (potvrzení) Pro potvrzení zadaného vstupu 2 /3 / 5 / Ovládání kurzoru pro nabídku pro nastavení, vlevo 2, vpravo 3, nahoru5, dolů 22 7 STOP Zastavení přehrávání disku CD / Zrušení programu disku CD z paměti 23 1 / (v průběhu ovládání disku CD) Prohledávání disku CD dopředu / dozadu PRESET +/ - (v průběhu ovládání radiopřijímače) Vyvolání uložených rozhlasových stanic po krocích 24 a / b TUNING Volba titulu, části, hudebního titulu po krocích TUNING +/ TUNING - Ruční ladění stanice / vyhledání stanice 25 REPEAT Funkce opakování pro část, titul, hudební titul, disk CD 26 A-B Funkce opakování pro volně nastavitelnou sekvenci 27 PROG Tlačítko paměti disku CD 28 Tlačítko pro volbu provozního režimu Volba zdroje zvuku DVD, TUNER, AUX/TV 29 RETURN (návrat) Vyvolání nabídky disku DVD, pokud existuje / skok zpět na nabídku přehrávání PBC pro disky Video CD 30 TITLE (titul) Vyvolání nabídky disku DVD, pokud je dostupná 31 ANGLE (úhel záběru/pohledu) Volba úhlu záběru kamery, pokud je na disku DVD dostupný. 32 MENU/PBC (nabídka/nabídka pro přehrávání) Zapnutí nebo vypnutí funkce PBC na discích Video CD. 11

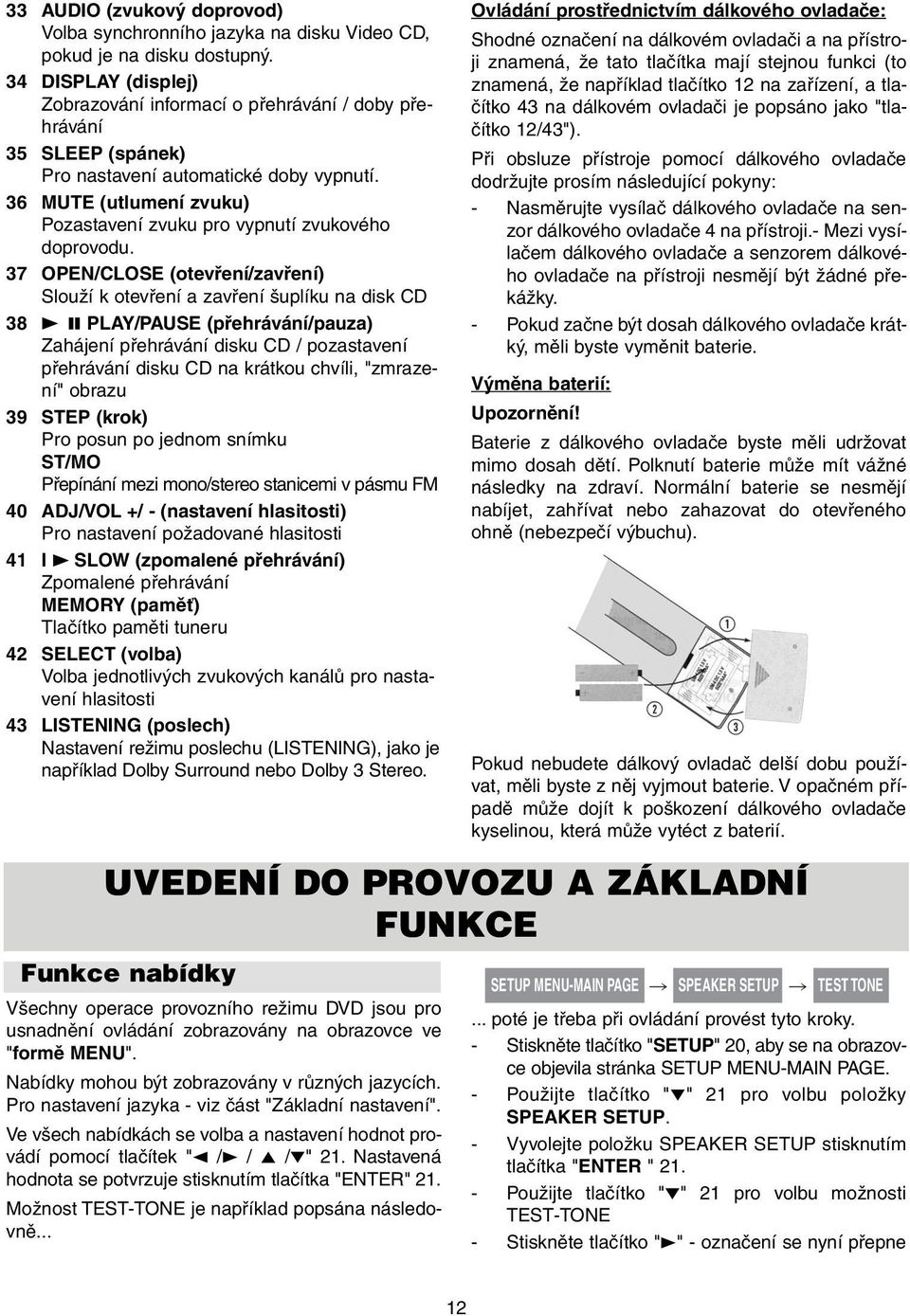

12 33 AUDIO (zvukový doprovod) Volba synchronního jazyka na disku Video CD, pokud je na disku dostupný. 34 DISPLAY (displej) Zobrazování informací o přehrávání / doby přehrávání 35 SLEEP (spánek) Pro nastavení automatické doby vypnutí. 36 MUTE (utlumení zvuku) Pozastavení zvuku pro vypnutí zvukového doprovodu. 37 OPEN/CLOSE (otevření/zavření) Slouží k otevření a zavření šuplíku na disk CD PLAY/PAUSE (přehrávání/pauza) Zahájení přehrávání disku CD / pozastavení přehrávání disku CD na krátkou chvíli, "zmrazení" obrazu 39 STEP (krok) Pro posun po jednom snímku ST/MO Přepínání mezi mono/stereo stanicemi v pásmu FM 40 ADJ/VOL +/ - (nastavení hlasitosti) Pro nastavení požadované hlasitosti 41 I 3 SLOW (zpomalené přehrávání) Zpomalené přehrávání MEMORY (paměť) Tlačítko paměti tuneru 42 SELECT (volba) Volba jednotlivých zvukových kanálů pro nastavení hlasitosti 43 LISTENING (poslech) Nastavení režimu poslechu (LISTENING), jako je například Dolby Surround nebo Dolby 3 Stereo. Ovládání prostřednictvím dálkového ovladače: Shodné označení na dálkovém ovladači a na přístroji znamená, že tato tlačítka mají stejnou funkci (to znamená, že například tlačítko 12 na zařízení, a tlačítko 43 na dálkovém ovladači je popsáno jako "tlačítko 12/43"). Při obsluze přístroje pomocí dálkového ovladače dodržujte prosím následující pokyny: - Nasměrujte vysílač dálkového ovladače na senzor dálkového ovladače 4 na přístroji.- Mezi vysílačem dálkového ovladače a senzorem dálkového ovladače na přístroji nesmějí být žádné překážky. - Pokud začne být dosah dálkového ovladače krátký, měli byste vyměnit baterie. Výměna baterií: Upozornění! Baterie z dálkového ovladače byste měli udržovat mimo dosah dětí. Polknutí baterie může mít vážné následky na zdraví. Normální baterie se nesmějí nabíjet, zahřívat nebo zahazovat do otevřeného ohně (nebezpečí výbuchu). Pokud nebudete dálkový ovladač delší dobu používat, měli byste z něj vyjmout baterie. V opačném případě může dojít k poškození dálkového ovladače kyselinou, která může vytéct z baterií. UVEDENÍ DO PROVOZU A ZÁKLADNÍ FUNKCE Funkce nabídky Všechny operace provozního režimu DVD jsou pro usnadnění ovládání zobrazovány na obrazovce ve "formě MENU". Nabídky mohou být zobrazovány v různých jazycích. Pro nastavení jazyka - viz část "Základní nastavení". Ve všech nabídkách se volba a nastavení hodnot provádí pomocí tlačítek "2 /3 / 5 / " 21. Nastavená hodnota se potvrzuje stisknutím tlačítka "ENTER" 21. Možnost TEST-TONE je například popsána následovně... SETUP MENU-MAIN PAGE SPEAKER SETUP TEST TONE... poté je třeba při ovládání provést tyto kroky. - Stiskněte tlačítko "SETUP" 20, aby se na obrazovce objevila stránka SETUP MENU-MAIN PAGE. - Použijte tlačítko " " 21 pro volbu položky SPEAKER SETUP. - Vyvolejte položku SPEAKER SETUP stisknutím tlačítka "ENTER " Použijte tlačítko " " 21 pro volbu možnosti TEST-TONE - Stiskněte tlačítko "3" - označení se nyní přepne 12

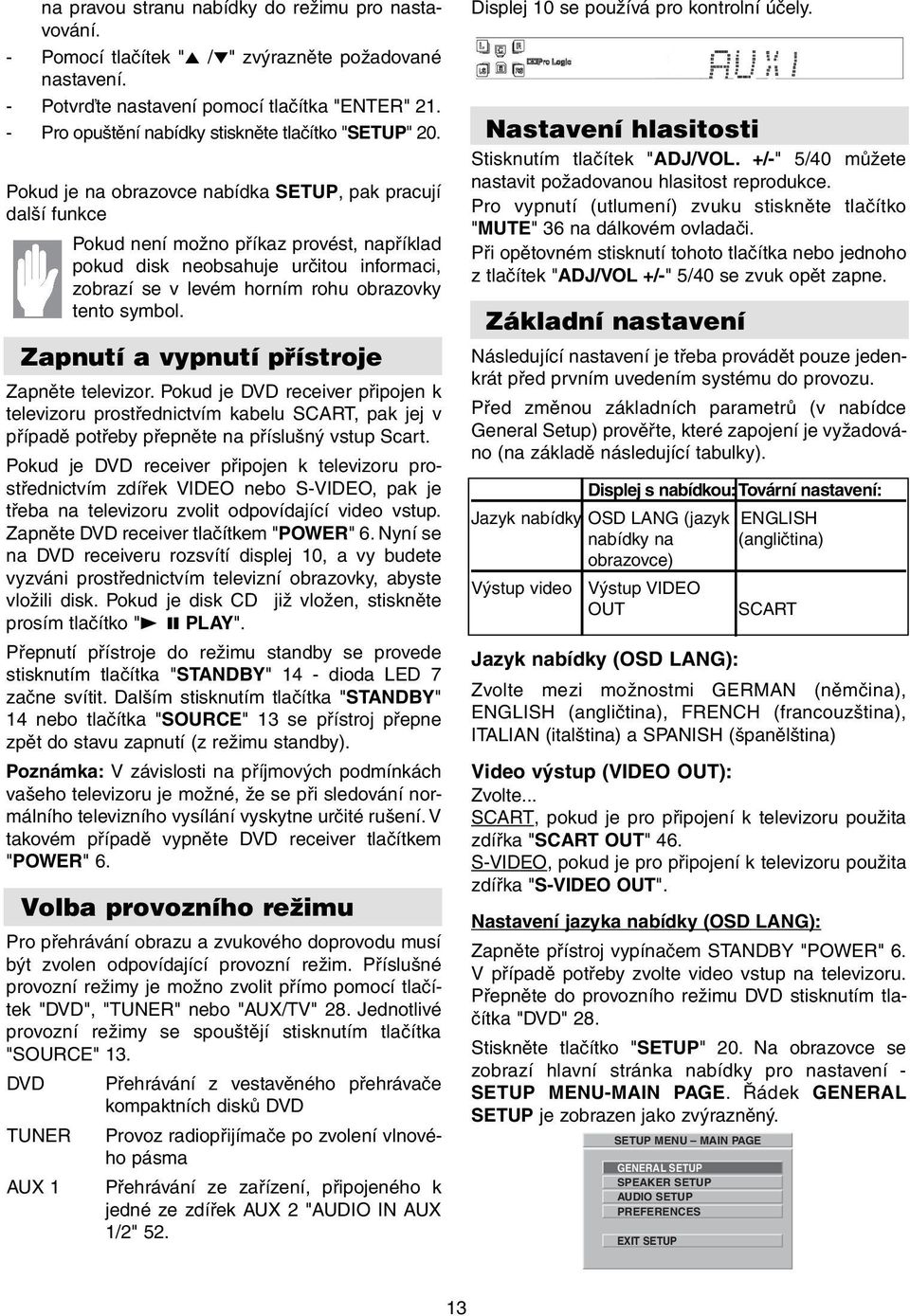

13 na pravou stranu nabídky do režimu pro nastavování. - Pomocí tlačítek "5 / " zvýrazněte požadované nastavení. - Potvrďte nastavení pomocí tlačítka "ENTER" Pro opuštění nabídky stiskněte tlačítko "SETUP" 20. Pokud je na obrazovce nabídka SETUP, pak pracují další funkce Pokud není možno příkaz provést, například pokud disk neobsahuje určitou informaci, zobrazí se v levém horním rohu obrazovky tento symbol. Zapnutí a vypnutí přístroje Zapněte televizor. Pokud je DVD receiver připojen k televizoru prostřednictvím kabelu SCART, pak jej v případě potřeby přepněte na příslušný vstup Scart. Pokud je DVD receiver připojen k televizoru prostřednictvím zdířek VIDEO nebo S-VIDEO, pak je třeba na televizoru zvolit odpovídající video vstup. Zapněte DVD receiver tlačítkem "POWER" 6. Nyní se na DVD receiveru rozsvítí displej 10, a vy budete vyzváni prostřednictvím televizní obrazovky, abyste vložili disk. Pokud je disk CD již vložen, stiskněte prosím tlačítko "3 8 PLAY". Přepnutí přístroje do režimu standby se provede stisknutím tlačítka "STANDBY" 14 - dioda LED 7 začne svítit. Dalším stisknutím tlačítka "STANDBY" 14 nebo tlačítka "SOURCE" 13 se přístroj přepne zpět do stavu zapnutí (z režimu standby). Poznámka: V závislosti na příjmových podmínkách vašeho televizoru je možné, že se při sledování normálního televizního vysílání vyskytne určité rušení. V takovém případě vypněte DVD receiver tlačítkem "POWER" 6. Volba provozního režimu Pro přehrávání obrazu a zvukového doprovodu musí být zvolen odpovídající provozní režim. Příslušné provozní režimy je možno zvolit přímo pomocí tlačítek "DVD", "TUNER" nebo "AUX/TV" 28. Jednotlivé provozní režimy se spouštějí stisknutím tlačítka "SOURCE" 13. DVD Přehrávání z vestavěného přehrávače kompaktních disků DVD TUNER Provoz radiopřijímače po zvolení vlnového pásma AUX 1 Přehrávání ze zařízení, připojeného k jedné ze zdířek AUX 2 "AUDIO IN AUX 1/2" 52. Displej 10 se používá pro kontrolní účely. Nastavení hlasitosti Stisknutím tlačítek "ADJ/VOL. +/-" 5/40 můžete nastavit požadovanou hlasitost reprodukce. Pro vypnutí (utlumení) zvuku stiskněte tlačítko "MUTE" 36 na dálkovém ovladači. Při opětovném stisknutí tohoto tlačítka nebo jednoho z tlačítek "ADJ/VOL +/-" 5/40 se zvuk opět zapne. Základní nastavení Následující nastavení je třeba provádět pouze jedenkrát před prvním uvedením systému do provozu. Před změnou základních parametrů (v nabídce General Setup) prověřte, které zapojení je vyžadováno (na základě následující tabulky). Displej s nabídkou:tovární nastavení: Jazyk nabídky OSD LANG (jazyk ENGLISH nabídky na (angličtina) obrazovce) Výstup video Výstup VIDEO OUT SCART Jazyk nabídky (OSD LANG): Zvolte mezi možnostmi GERMAN (němčina), ENGLISH (angličtina), FRENCH (francouzština), ITALIAN (italština) a SPANISH (španělština) Video výstup (VIDEO OUT): Zvolte... SCART, pokud je pro připojení k televizoru použita zdířka "SCART OUT" 46. S-VIDEO, pokud je pro připojení k televizoru použita zdířka "S-VIDEO OUT". Nastavení jazyka nabídky (OSD LANG): Zapněte přístroj vypínačem STANDBY "POWER" 6. V případě potřeby zvolte video vstup na televizoru. Přepněte do provozního režimu DVD stisknutím tlačítka "DVD" 28. Stiskněte tlačítko "SETUP" 20. Na obrazovce se zobrazí hlavní stránka nabídky pro nastavení - SETUP MENU-MAIN PAGE. Řádek GENERAL SETUP je zobrazen jako zvýrazněný. SETUP MENU MAIN PAGE GENERAL SETUP SPEAKER SETUP AUDIO SETUP PREFERENCES EXIT SETUP 13

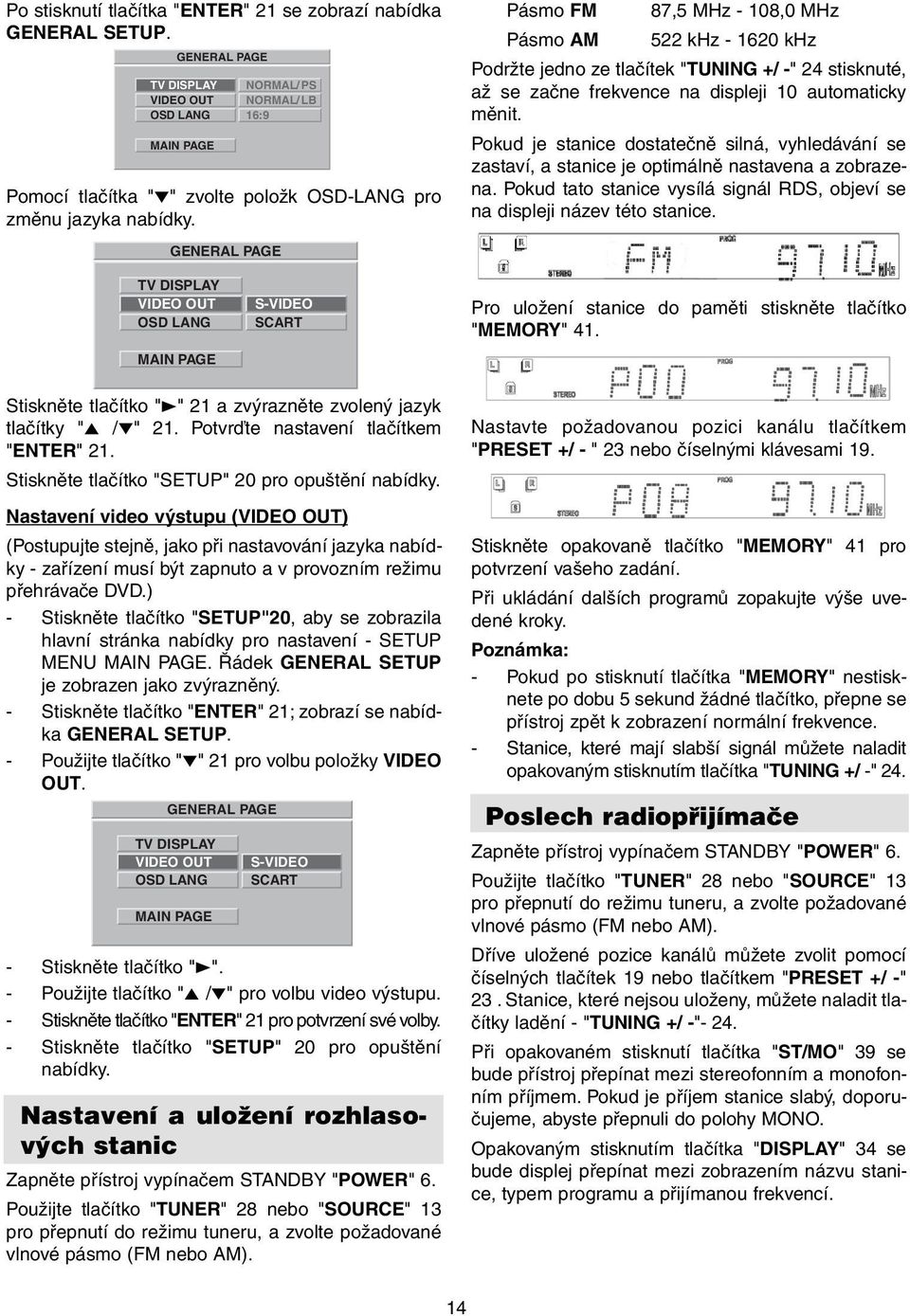

14 Po stisknutí tlačítka "ENTER" 21 se zobrazí nabídka GENERAL SETUP. GENERAL PAGE TV DISPLAY NORMAL/PS VIDEO OUT NORMAL/LB OSD LANG 16:9 MAIN PAGE Pomocí tlačítka " " zvolte položk OSD-LANG pro změnu jazyka nabídky. GENERAL PAGE Pásmo FM 87,5 MHz - 108,0 MHz Pásmo AM 522 khz khz Podržte jedno ze tlačítek "TUNING +/ -" 24 stisknuté, až se začne frekvence na displeji 10 automaticky měnit. Pokud je stanice dostatečně silná, vyhledávání se zastaví, a stanice je optimálně nastavena a zobrazena. Pokud tato stanice vysílá signál RDS, objeví se na displeji název této stanice. TV DISPLAY VIDEO OUT OSD LANG MAIN PAGE S-VIDEO SCART Pro uložení stanice do paměti stiskněte tlačítko "MEMORY" 41. Stiskněte tlačítko "3" 21 a zvýrazněte zvolený jazyk tlačítky "5 / " 21. Potvrďte nastavení tlačítkem "ENTER" 21. Stiskněte tlačítko "SETUP" 20 pro opuštění nabídky. Nastavení video výstupu (VIDEO OUT) (Postupujte stejně, jako při nastavování jazyka nabídky - zařízení musí být zapnuto a v provozním režimu přehrávače DVD.) - Stiskněte tlačítko "SETUP"20, aby se zobrazila hlavní stránka nabídky pro nastavení - SETUP MENU MAIN PAGE. Řádek GENERAL SETUP je zobrazen jako zvýrazněný. - Stiskněte tlačítko "ENTER" 21; zobrazí se nabídka GENERAL SETUP. - Použijte tlačítko " " 21 pro volbu položky VIDEO OUT. GENERAL PAGE TV DISPLAY VIDEO OUT OSD LANG MAIN PAGE S-VIDEO SCART - Stiskněte tlačítko "3". - Použijte tlačítko "5 / " pro volbu video výstupu. - Stiskněte tlačítko "ENTER" 21 pro potvrzení své volby. - Stiskněte tlačítko "SETUP" 20 pro opuštění nabídky. Nastavení a uložení rozhlasových stanic Zapněte přístroj vypínačem STANDBY "POWER" 6. Použijte tlačítko "TUNER" 28 nebo "SOURCE" 13 pro přepnutí do režimu tuneru, a zvolte požadované vlnové pásmo (FM nebo AM). Nastavte požadovanou pozici kanálu tlačítkem "PRESET +/ - " 23 nebo číselnými klávesami 19. Stiskněte opakovaně tlačítko "MEMORY" 41 pro potvrzení vašeho zadání. Při ukládání dalších programů zopakujte výše uvedené kroky. Poznámka: - Pokud po stisknutí tlačítka "MEMORY" nestisknete po dobu 5 sekund žádné tlačítko, přepne se přístroj zpět k zobrazení normální frekvence. - Stanice, které mají slabší signál můžete naladit opakovaným stisknutím tlačítka "TUNING +/ -" 24. Poslech radiopřijímače Zapněte přístroj vypínačem STANDBY "POWER" 6. Použijte tlačítko "TUNER" 28 nebo "SOURCE" 13 pro přepnutí do režimu tuneru, a zvolte požadované vlnové pásmo (FM nebo AM). Dříve uložené pozice kanálů můžete zvolit pomocí číselných tlačítek 19 nebo tlačítkem "PRESET +/ -" 23. Stanice, které nejsou uloženy, můžete naladit tlačítky ladění - "TUNING +/ -"- 24. Při opakovaném stisknutí tlačítka "ST/MO" 39 se bude přístroj přepínat mezi stereofonním a monofonním příjmem. Pokud je příjem stanice slabý, doporučujeme, abyste přepnuli do polohy MONO. Opakovaným stisknutím tlačítka "DISPLAY" 34 se bude displej přepínat mezi zobrazením názvu stanice, typem programu a přijímanou frekvencí. 14

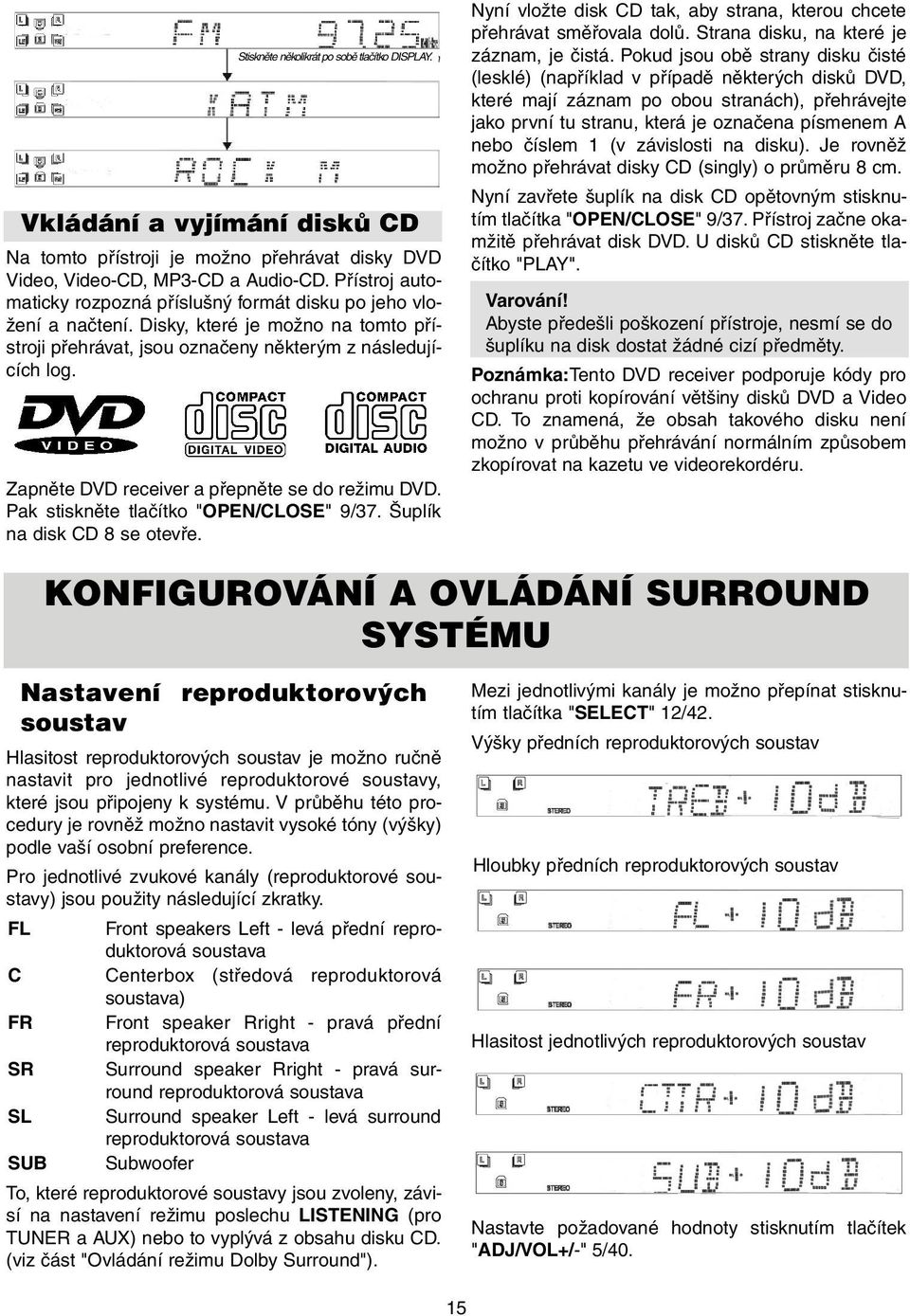

15 Stiskněte mehrmals několikrát die DISPLAY-Taste po sobě tlačítko DISPLAY. drücken Vkládání a vyjímání disků CD Na tomto přístroji je možno přehrávat disky DVD Video, Video-CD, MP3-CD a Audio-CD. Přístroj automaticky rozpozná příslušný formát disku po jeho vložení a načtení. Disky, které je možno na tomto přístroji přehrávat, jsou označeny některým z následujících log. Zapněte DVD receiver a přepněte se do režimu DVD. Pak stiskněte tlačítko "OPEN/CLOSE" 9/37. Šuplík na disk CD 8 se otevře. Nyní vložte disk CD tak, aby strana, kterou chcete přehrávat směřovala dolů. Strana disku, na které je záznam, je čistá. Pokud jsou obě strany disku čisté (lesklé) (například v případě některých disků DVD, které mají záznam po obou stranách), přehrávejte jako první tu stranu, která je označena písmenem A nebo číslem 1 (v závislosti na disku). Je rovněž možno přehrávat disky CD (singly) o průměru 8 cm. Nyní zavřete šuplík na disk CD opětovným stisknutím tlačítka "OPEN/CLOSE" 9/37. Přístroj začne okamžitě přehrávat disk DVD. U disků CD stiskněte tlačítko "PLAY". Varování! Abyste předešli poškození přístroje, nesmí se do šuplíku na disk dostat žádné cizí předměty. Poznámka:Tento DVD receiver podporuje kódy pro ochranu proti kopírování většiny disků DVD a Video CD. To znamená, že obsah takového disku není možno v průběhu přehrávání normálním způsobem zkopírovat na kazetu ve videorekordéru. KONFIGUROVÁNÍ A OVLÁDÁNÍ SURROUND SYSTÉMU Nastavení reproduktorových soustav Hlasitost reproduktorových soustav je možno ručně nastavit pro jednotlivé reproduktorové soustavy, které jsou připojeny k systému. V průběhu této procedury je rovněž možno nastavit vysoké tóny (výšky) podle vaší osobní preference. Pro jednotlivé zvukové kanály (reproduktorové soustavy) jsou použity následující zkratky. FL Front speakers Left - levá přední reproduktorová soustava C Centerbox (středová reproduktorová soustava) FR Front speaker Rright - pravá přední reproduktorová soustava SR Surround speaker Rright - pravá surround reproduktorová soustava SL Surround speaker Left - levá surround reproduktorová soustava SUB Subwoofer To, které reproduktorové soustavy jsou zvoleny, závisí na nastavení režimu poslechu LISTENING (pro TUNER a AUX) nebo to vyplývá z obsahu disku CD. (viz část "Ovládání režimu Dolby Surround"). Mezi jednotlivými kanály je možno přepínat stisknutím tlačítka "SELECT" 12/42. Výšky předních reproduktorových soustav Hloubky předních reproduktorových soustav Hlasitost jednotlivých reproduktorových soustav Nastavte požadované hodnoty stisknutím tlačítek "ADJ/VOL+/-" 5/40. 15

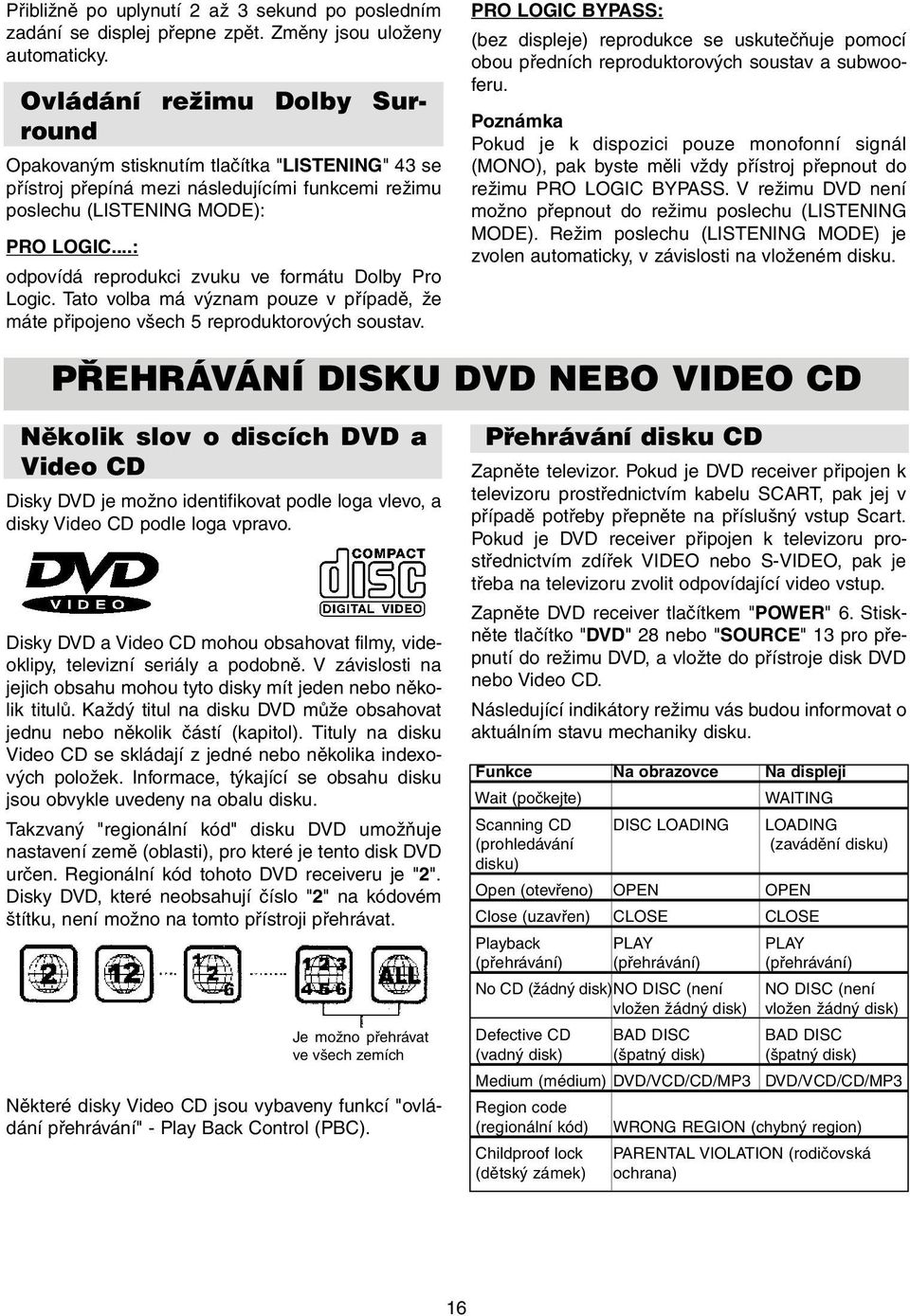

16 Přibližně po uplynutí 2 až 3 sekund po posledním zadání se displej přepne zpět. Změny jsou uloženy automaticky. Ovládání režimu Dolby Surround Opakovaným stisknutím tlačítka "LISTENING" 43 se přístroj přepíná mezi následujícími funkcemi režimu poslechu (LISTENING MODE): PRO LOGIC...: odpovídá reprodukci zvuku ve formátu Dolby Pro Logic. Tato volba má význam pouze v případě, že máte připojeno všech 5 reproduktorových soustav. PRO LOGIC BYPASS: (bez displeje) reprodukce se uskutečňuje pomocí obou předních reproduktorových soustav a subwooferu. Poznámka Pokud je k dispozici pouze monofonní signál (MONO), pak byste měli vždy přístroj přepnout do režimu PRO LOGIC BYPASS. V režimu DVD není možno přepnout do režimu poslechu (LISTENING MODE). Režim poslechu (LISTENING MODE) je zvolen automaticky, v závislosti na vloženém disku. PŘEHRÁVÁNÍ DISKU DVD NEBO VIDEO CD Několik slov o discích DVD a Video CD Disky DVD je možno identifikovat podle loga vlevo, a disky Video CD podle loga vpravo. Disky DVD a Video CD mohou obsahovat filmy, videoklipy, televizní seriály a podobně. V závislosti na jejich obsahu mohou tyto disky mít jeden nebo několik titulů. Každý titul na disku DVD může obsahovat jednu nebo několik částí (kapitol). Tituly na disku Video CD se skládají z jedné nebo několika indexových položek. Informace, týkající se obsahu disku jsou obvykle uvedeny na obalu disku. Takzvaný "regionální kód" disku DVD umožňuje nastavení země (oblasti), pro které je tento disk DVD určen. Regionální kód tohoto DVD receiveru je "2". Disky DVD, které neobsahují číslo "2" na kódovém štítku, není možno na tomto přístroji přehrávat. Je možno přehrávat ve všech zemích Některé disky Video CD jsou vybaveny funkcí "ovládání přehrávání" - Play Back Control (PBC). Přehrávání disku CD Zapněte televizor. Pokud je DVD receiver připojen k televizoru prostřednictvím kabelu SCART, pak jej v případě potřeby přepněte na příslušný vstup Scart. Pokud je DVD receiver připojen k televizoru prostřednictvím zdířek VIDEO nebo S-VIDEO, pak je třeba na televizoru zvolit odpovídající video vstup. Zapněte DVD receiver tlačítkem "POWER" 6. Stiskněte tlačítko "DVD" 28 nebo "SOURCE" 13 pro přepnutí do režimu DVD, a vložte do přístroje disk DVD nebo Video CD. Následující indikátory režimu vás budou informovat o aktuálním stavu mechaniky disku. Funkce Na obrazovce Na displeji Wait (počkejte) WAITING Scanning CD DISC LOADING LOADING (prohledávání (zavádění disku) disku) Open (otevřeno) OPEN OPEN Close (uzavřen) CLOSE CLOSE Playback PLAY PLAY (přehrávání) (přehrávání) (přehrávání) No CD (žádný disk)no DISC (není NO DISC (není vložen žádný disk) vložen žádný disk) Defective CD BAD DISC BAD DISC (vadný disk) (špatný disk) (špatný disk) Medium (médium) DVD/VCD/CD/MP3 DVD/VCD/CD/MP3 Region code (regionální kód) WRONG REGION (chybný region) Childproof lock PARENTAL VIOLATION (rodičovská (dětský zámek) ochrana) 16

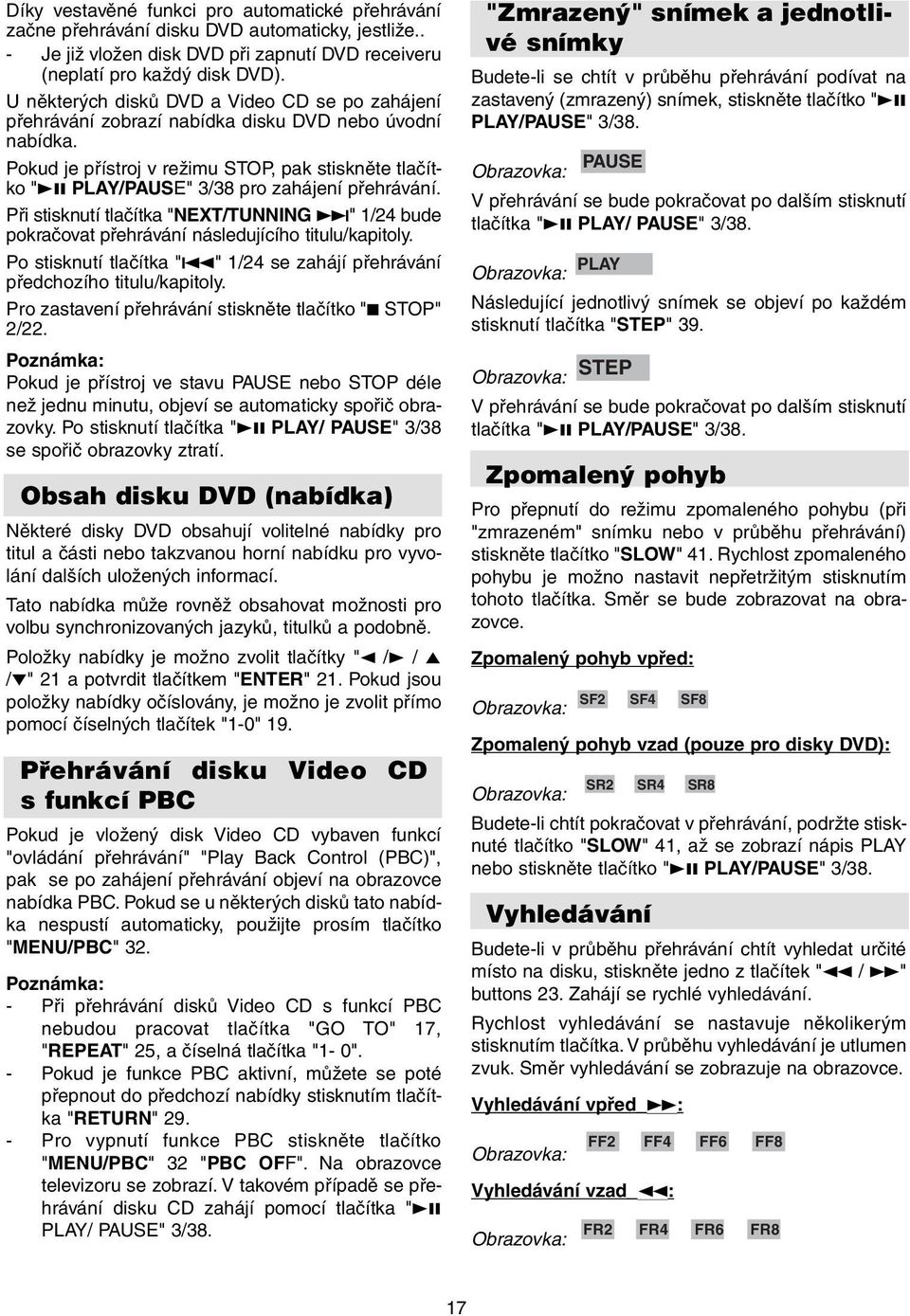

17 Díky vestavěné funkci pro automatické přehrávání začne přehrávání disku DVD automaticky, jestliže.. - Je již vložen disk DVD při zapnutí DVD receiveru (neplatí pro každý disk DVD). U některých disků DVD a Video CD se po zahájení přehrávání zobrazí nabídka disku DVD nebo úvodní nabídka. Pokud je přístroj v režimu STOP, pak stiskněte tlačítko "38 PLAY/PAUSE" 3/38 pro zahájení přehrávání. Při stisknutí tlačítka "NEXT/TUNNING b" 1/24 bude pokračovat přehrávání následujícího titulu/kapitoly. Po stisknutí tlačítka "a" 1/24 se zahájí přehrávání předchozího titulu/kapitoly. Pro zastavení přehrávání stiskněte tlačítko "7 STOP" 2/22. Poznámka: Pokud je přístroj ve stavu PAUSE nebo STOP déle než jednu minutu, objeví se automaticky spořič obrazovky. Po stisknutí tlačítka "38 PLAY/ PAUSE" 3/38 se spořič obrazovky ztratí. Obsah disku DVD (nabídka) Některé disky DVD obsahují volitelné nabídky pro titul a části nebo takzvanou horní nabídku pro vyvolání dalších uložených informací. Tato nabídka může rovněž obsahovat možnosti pro volbu synchronizovaných jazyků, titulků a podobně. Položky nabídky je možno zvolit tlačítky "2 /3 / 5 / " 21 a potvrdit tlačítkem "ENTER" 21. Pokud jsou položky nabídky očíslovány, je možno je zvolit přímo pomocí číselných tlačítek "1-0" 19. Přehrávání disku Video CD s funkcí PBC Pokud je vložený disk Video CD vybaven funkcí "ovládání přehrávání" "Play Back Control (PBC)", pak se po zahájení přehrávání objeví na obrazovce nabídka PBC. Pokud se u některých disků tato nabídka nespustí automaticky, použijte prosím tlačítko "MENU/PBC" 32. Poznámka: - Při přehrávání disků Video CD s funkcí PBC nebudou pracovat tlačítka "GO TO" 17, "REPEAT" 25, a číselná tlačítka "1-0". - Pokud je funkce PBC aktivní, můžete se poté přepnout do předchozí nabídky stisknutím tlačítka "RETURN" Pro vypnutí funkce PBC stiskněte tlačítko "MENU/PBC" 32 "PBC OFF". Na obrazovce televizoru se zobrazí. V takovém případě se přehrávání disku CD zahájí pomocí tlačítka "38 PLAY/ PAUSE" 3/38. "Zmrazený" snímek a jednotlivé snímky Budete-li se chtít v průběhu přehrávání podívat na zastavený (zmrazený) snímek, stiskněte tlačítko "38 PLAY/PAUSE" 3/38. Obrazovka: V přehrávání se bude pokračovat po dalším stisknutí tlačítka "38 PLAY/ PAUSE" 3/38. PLAY Obrazovka: Následující jednotlivý snímek se objeví po každém stisknutí tlačítka "STEP" 39. Obrazovka: STEP V přehrávání se bude pokračovat po dalším stisknutí tlačítka "38 PLAY/PAUSE" 3/38. Zpomalený pohyb Pro přepnutí do režimu zpomaleného pohybu (při "zmrazeném" snímku nebo v průběhu přehrávání) stiskněte tlačítko "SLOW" 41. Rychlost zpomaleného pohybu je možno nastavit nepřetržitým stisknutím tohoto tlačítka. Směr se bude zobrazovat na obrazovce. Zpomalený pohyb vpřed: Obrazovka: Zpomalený pohyb vzad (pouze pro disky DVD): Obrazovka: Budete-li chtít pokračovat v přehrávání, podržte stisknuté tlačítko "SLOW" 41, až se zobrazí nápis PLAY nebo stiskněte tlačítko "38 PLAY/PAUSE" 3/38. Vyhledávání Budete-li v průběhu přehrávání chtít vyhledat určité místo na disku, stiskněte jedno z tlačítek "1 / " buttons 23. Zahájí se rychlé vyhledávání. Rychlost vyhledávání se nastavuje několikerým stisknutím tlačítka. V průběhu vyhledávání je utlumen zvuk. Směr vyhledávání se zobrazuje na obrazovce. Vyhledávání vpřed_ : FF2 FF4 FF6 FF8 Obrazovka: Vyhledávání vzad_1: Obrazovka: PAUSE SF2 SF4 SF8 SR2 SR4 SR8 FR2 FR4 FR6 FR8 17

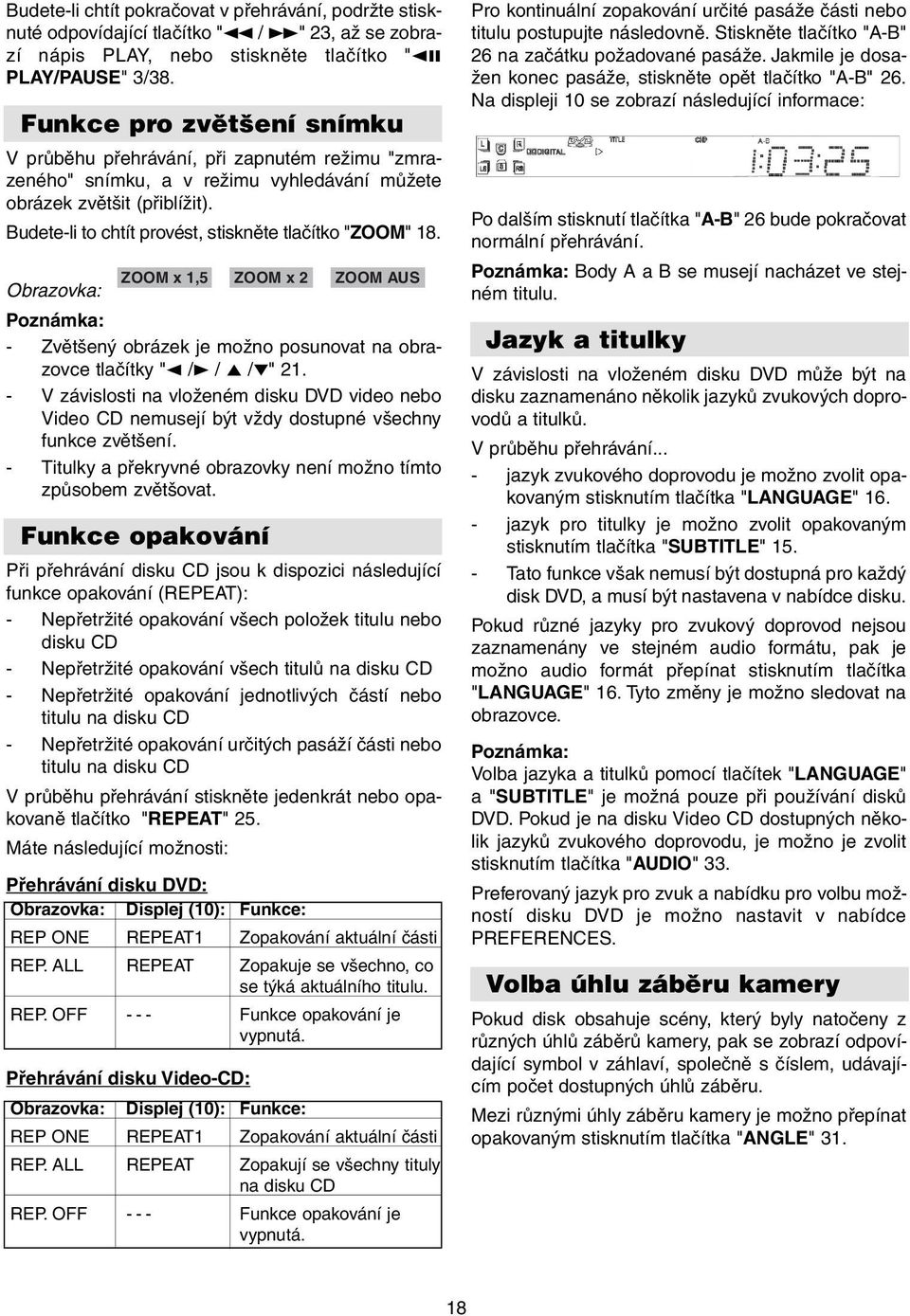

18 Budete-li chtít pokračovat v přehrávání, podržte stisknuté odpovídající tlačítko "1 / " 23, až se zobrazí nápis PLAY, nebo stiskněte tlačítko "28 PLAY/PAUSE" 3/38. Funkce pro zvětšení snímku V průběhu přehrávání, při zapnutém režimu "zmrazeného" snímku, a v režimu vyhledávání můžete obrázek zvětšit (přiblížit). Budete-li to chtít provést, stiskněte tlačítko "ZOOM" 18. Obrazovka: ZOOM x 1,5 ZOOM x 2 ZOOM AUS Poznámka: - Zvětšený obrázek je možno posunovat na obrazovce tlačítky "2 /3 / 5 / " V závislosti na vloženém disku DVD video nebo Video CD nemusejí být vždy dostupné všechny funkce zvětšení. - Titulky a překryvné obrazovky není možno tímto způsobem zvětšovat. Funkce opakování Při přehrávání disku CD jsou k dispozici následující funkce opakování (REPEAT): - Nepřetržité opakování všech položek titulu nebo disku CD - Nepřetržité opakování všech titulů na disku CD - Nepřetržité opakování jednotlivých částí nebo titulu na disku CD - Nepřetržité opakování určitých pasáží části nebo titulu na disku CD V průběhu přehrávání stiskněte jedenkrát nebo opakovaně tlačítko "REPEAT" 25. Máte následující možnosti: Přehrávání disku DVD: Obrazovka: Displej (10): Funkce: REP ONE REPEAT1 Zopakování aktuální části REP. ALL REPEAT Zopakuje se všechno, co se týká aktuálního titulu. REP. OFF Funkce opakování je vypnutá. Přehrávání disku Video-CD: Obrazovka: Displej (10): Funkce: REP ONE REPEAT1 Zopakování aktuální části REP. ALL REPEAT Zopakují se všechny tituly na disku CD REP. OFF Funkce opakování je vypnutá. Pro kontinuální zopakování určité pasáže části nebo titulu postupujte následovně. Stiskněte tlačítko "A-B" 26 na začátku požadované pasáže. Jakmile je dosažen konec pasáže, stiskněte opět tlačítko "A-B" 26. Na displeji 10 se zobrazí následující informace: Po dalším stisknutí tlačítka "A-B" 26 bude pokračovat normální přehrávání. Poznámka: Body A a B se musejí nacházet ve stejném titulu. Jazyk a titulky V závislosti na vloženém disku DVD může být na disku zaznamenáno několik jazyků zvukových doprovodů a titulků. V průběhu přehrávání... - jazyk zvukového doprovodu je možno zvolit opakovaným stisknutím tlačítka "LANGUAGE" jazyk pro titulky je možno zvolit opakovaným stisknutím tlačítka "SUBTITLE" Tato funkce však nemusí být dostupná pro každý disk DVD, a musí být nastavena v nabídce disku. Pokud různé jazyky pro zvukový doprovod nejsou zaznamenány ve stejném audio formátu, pak je možno audio formát přepínat stisknutím tlačítka "LANGUAGE" 16. Tyto změny je možno sledovat na obrazovce. Poznámka: Volba jazyka a titulků pomocí tlačítek "LANGUAGE" a "SUBTITLE" je možná pouze při používání disků DVD. Pokud je na disku Video CD dostupných několik jazyků zvukového doprovodu, je možno je zvolit stisknutím tlačítka "AUDIO" 33. Preferovaný jazyk pro zvuk a nabídku pro volbu možností disku DVD je možno nastavit v nabídce PREFERENCES. Volba úhlu záběru kamery Pokud disk obsahuje scény, který byly natočeny z různých úhlů záběrů kamery, pak se zobrazí odpovídající symbol v záhlaví, společně s číslem, udávajícím počet dostupných úhlů záběru. Mezi různými úhly záběru kamery je možno přepínat opakovaným stisknutím tlačítka "ANGLE"

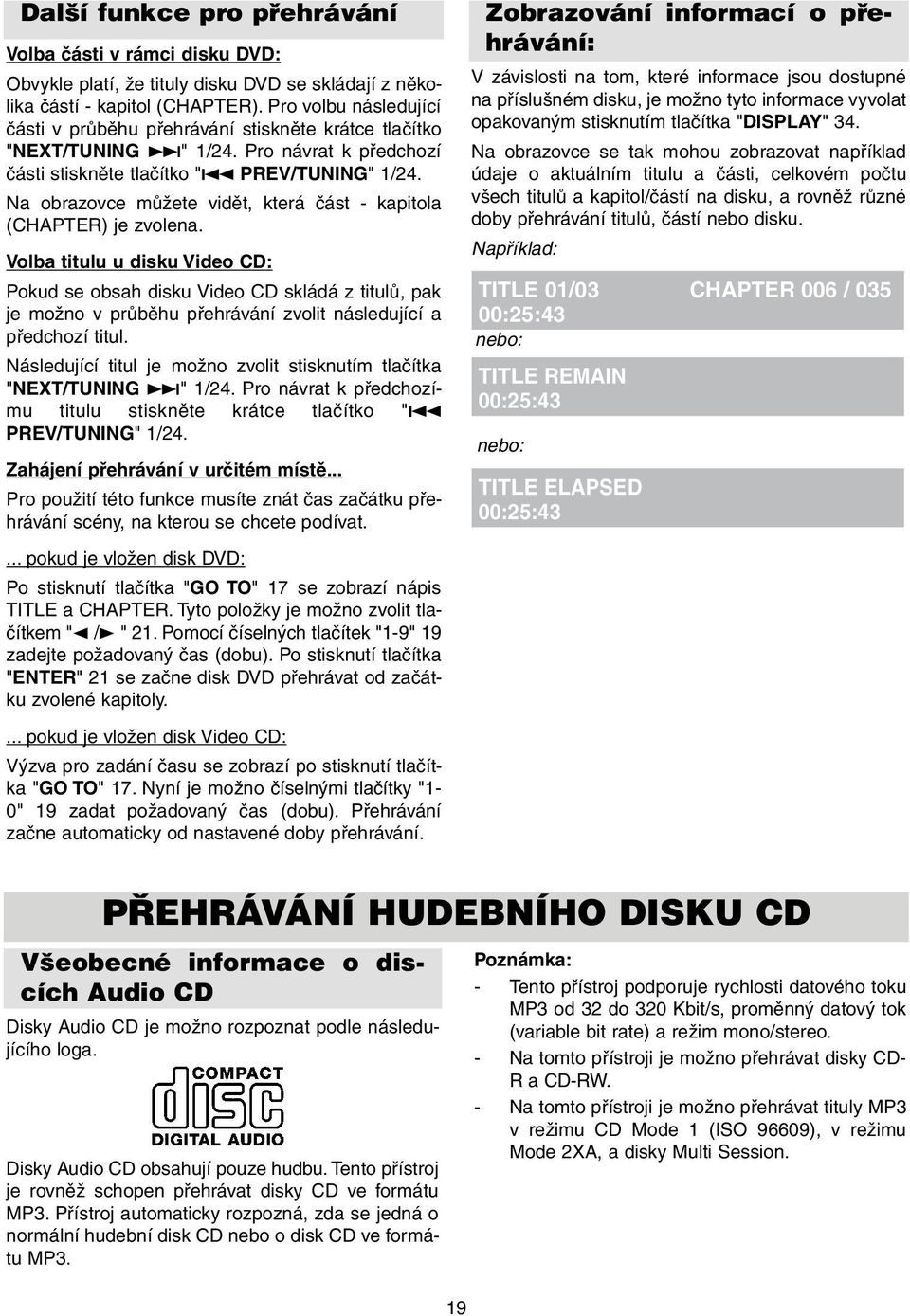

19 Další funkce pro přehrávání Volba části v rámci disku DVD: Obvykle platí, že tituly disku DVD se skládají z několika částí - kapitol (CHAPTER). Pro volbu následující části v průběhu přehrávání stiskněte krátce tlačítko "NEXT/TUNING b" 1/24. Pro návrat k předchozí části stiskněte tlačítko "a PREV/TUNING" 1/24. Na obrazovce můžete vidět, která část - kapitola (CHAPTER) je zvolena. Volba titulu u disku Video CD: Pokud se obsah disku Video CD skládá z titulů, pak je možno v průběhu přehrávání zvolit následující a předchozí titul. Následující titul je možno zvolit stisknutím tlačítka "NEXT/TUNING b" 1/24. Pro návrat k předchozímu titulu stiskněte krátce tlačítko "a PREV/TUNING" 1/24. Zahájení přehrávání v určitém místě... Pro použití této funkce musíte znát čas začátku přehrávání scény, na kterou se chcete podívat.... pokud je vložen disk DVD: Po stisknutí tlačítka "GO TO" 17 se zobrazí nápis TITLE a CHAPTER. Tyto položky je možno zvolit tlačítkem "2 /3 " 21. Pomocí číselných tlačítek "1-9" 19 zadejte požadovaný čas (dobu). Po stisknutí tlačítka "ENTER" 21 se začne disk DVD přehrávat od začátku zvolené kapitoly.... pokud je vložen disk Video CD: Výzva pro zadání času se zobrazí po stisknutí tlačítka "GO TO" 17. Nyní je možno číselnými tlačítky "1-0" 19 zadat požadovaný čas (dobu). Přehrávání začne automaticky od nastavené doby přehrávání. Zobrazování informací o přehrávání: V závislosti na tom, které informace jsou dostupné na příslušném disku, je možno tyto informace vyvolat opakovaným stisknutím tlačítka "DISPLAY" 34. Na obrazovce se tak mohou zobrazovat například údaje o aktuálním titulu a části, celkovém počtu všech titulů a kapitol/částí na disku, a rovněž různé doby přehrávání titulů, částí nebo disku. Například: TITLE 01/03 CHAPTER 006 / :25:43 nebo: TITLE REMAIN 00:25:43 nebo: TITLE ELAPSED 00:25:43 PŘEHRÁVÁNÍ HUDEBNÍHO DISKU CD Všeobecné informace o discích Audio CD Disky Audio CD je možno rozpoznat podle následujícího loga. Disky Audio CD obsahují pouze hudbu. Tento přístroj je rovněž schopen přehrávat disky CD ve formátu MP3. Přístroj automaticky rozpozná, zda se jedná o normální hudební disk CD nebo o disk CD ve formátu MP3. 19 Poznámka: - Tento přístroj podporuje rychlosti datového toku MP3 od 32 do 320 Kbit/s, proměnný datový tok (variable bit rate) a režim mono/stereo. - Na tomto přístroji je možno přehrávat disky CD- R a CD-RW. - Na tomto přístroji je možno přehrávat tituly MP3 v režimu CD Mode 1 (ISO 96609), v režimu Mode 2XA, a disky Multi Session.

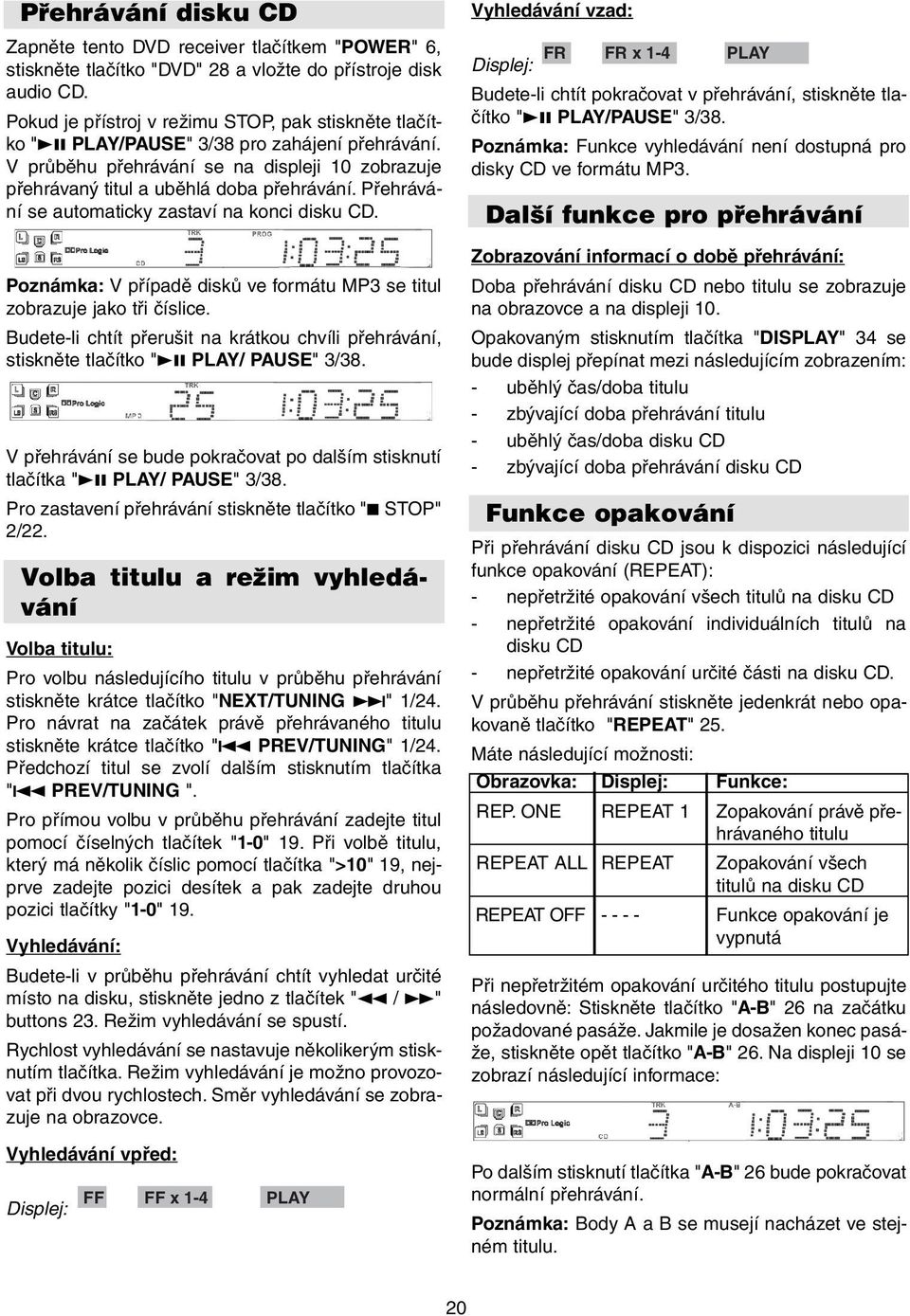

20 Přehrávání disku CD Zapněte tento DVD receiver tlačítkem "POWER" 6, stiskněte tlačítko "DVD" 28 a vložte do přístroje disk audio CD. Pokud je přístroj v režimu STOP, pak stiskněte tlačítko "38 PLAY/PAUSE" 3/38 pro zahájení přehrávání. V průběhu přehrávání se na displeji 10 zobrazuje přehrávaný titul a uběhlá doba přehrávání. Přehrávání se automaticky zastaví na konci disku CD. Poznámka: V případě disků ve formátu MP3 se titul zobrazuje jako tři číslice. Budete-li chtít přerušit na krátkou chvíli přehrávání, stiskněte tlačítko "38 PLAY/ PAUSE" 3/38. V přehrávání se bude pokračovat po dalším stisknutí tlačítka "38 PLAY/ PAUSE" 3/38. Pro zastavení přehrávání stiskněte tlačítko "7 STOP" 2/22. Volba titulu a režim vyhledávání Volba titulu: Pro volbu následujícího titulu v průběhu přehrávání stiskněte krátce tlačítko "NEXT/TUNING b" 1/24. Pro návrat na začátek právě přehrávaného titulu stiskněte krátce tlačítko "a PREV/TUNING" 1/24. Předchozí titul se zvolí dalším stisknutím tlačítka "a PREV/TUNING ". Pro přímou volbu v průběhu přehrávání zadejte titul pomocí číselných tlačítek "1-0" 19. Při volbě titulu, který má několik číslic pomocí tlačítka ">10" 19, nejprve zadejte pozici desítek a pak zadejte druhou pozici tlačítky "1-0" 19. Vyhledávání: Budete-li v průběhu přehrávání chtít vyhledat určité místo na disku, stiskněte jedno z tlačítek "1 / " buttons 23. Režim vyhledávání se spustí. Rychlost vyhledávání se nastavuje několikerým stisknutím tlačítka. Režim vyhledávání je možno provozovat při dvou rychlostech. Směr vyhledávání se zobrazuje na obrazovce. Vyhledávání vpřed: FF FF x 1-4 PLAY Displej: Vyhledávání vzad: FR FR x 1-4 PLAY Displej: Budete-li chtít pokračovat v přehrávání, stiskněte tlačítko "38 PLAY/PAUSE" 3/38. Poznámka: Funkce vyhledávání není dostupná pro disky CD ve formátu MP3. Další funkce pro přehrávání Zobrazování informací o době přehrávání: Doba přehrávání disku CD nebo titulu se zobrazuje na obrazovce a na displeji 10. Opakovaným stisknutím tlačítka "DISPLAY" 34 se bude displej přepínat mezi následujícím zobrazením: - uběhlý čas/doba titulu - zbývající doba přehrávání titulu - uběhlý čas/doba disku CD - zbývající doba přehrávání disku CD Funkce opakování Při přehrávání disku CD jsou k dispozici následující funkce opakování (REPEAT): - nepřetržité opakování všech titulů na disku CD - nepřetržité opakování individuálních titulů na disku CD - nepřetržité opakování určité části na disku CD. V průběhu přehrávání stiskněte jedenkrát nebo opakovaně tlačítko "REPEAT" 25. Máte následující možnosti: Obrazovka: Displej: Funkce: REP. ONE REPEAT 1 Zopakování právě přehrávaného titulu REPEAT ALL REPEAT Zopakování všech titulů na disku CD REPEAT OFF Funkce opakování je vypnutá Při nepřetržitém opakování určitého titulu postupujte následovně: Stiskněte tlačítko "A-B" 26 na začátku požadované pasáže. Jakmile je dosažen konec pasáže, stiskněte opět tlačítko "A-B" 26. Na displeji 10 se zobrazí následující informace: Po dalším stisknutí tlačítka "A-B" 26 bude pokračovat normální přehrávání. Poznámka: Body A a B se musejí nacházet ve stejném titulu. 20
