FV střídač SUNNY BOY 3300/3800
|
|
- Eva Němečková
- před 7 lety
- Počet zobrazení:
Transkript

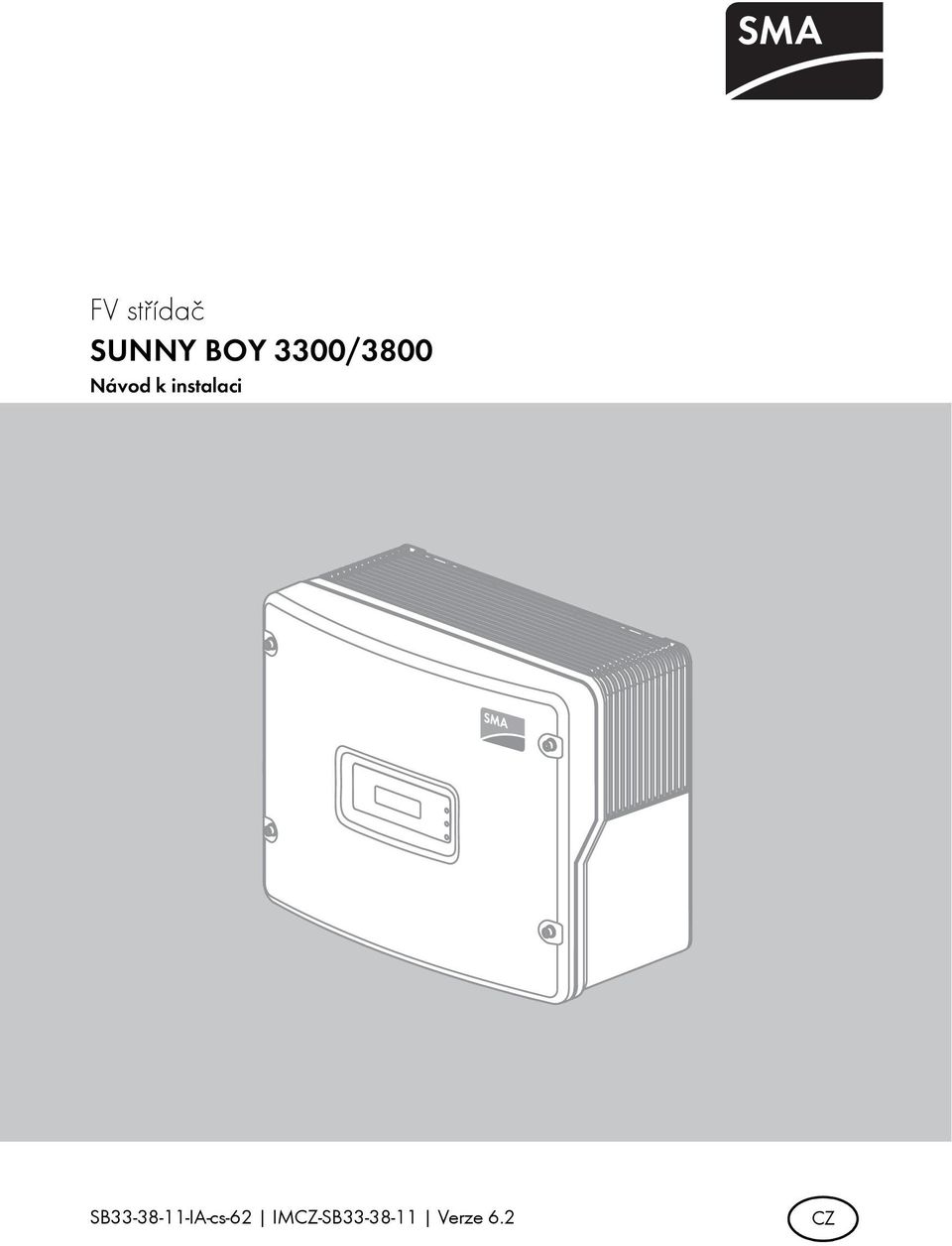

1 FV střídač SUNNY BOY 3300/3800 Návod k instalaci SB IA-cs-62 IMCZ-SB Verze 6.2 CZ
2
3 SMA Solar Technology AG Obsah Obsah 1 Informace k tomuto návodu Rozsah platnosti Cílová skupina Další informace Použité symboly Bezpečnost Použití v souladu s určením Bezpečnostní upozornění Vysvětlivky k symbolům Symboly na střídači Symboly na typovém štítku Vybalení přístroje Obsah dodávky Identifikace střídače Montáž Bezpečnost Výběr místa montáže Montáž střídače s nástěnným držákem Elektrické připojení Bezpečnost Přehled oblasti připojení Vnější pohled Pohled zevnitř Připojení k veřejné rozvodné síti (AC) Podmínky pro AC připojení Připojení střídače k veřejné rozvodné síti (AC) Návod k instalaci SB IA-cs-62 3

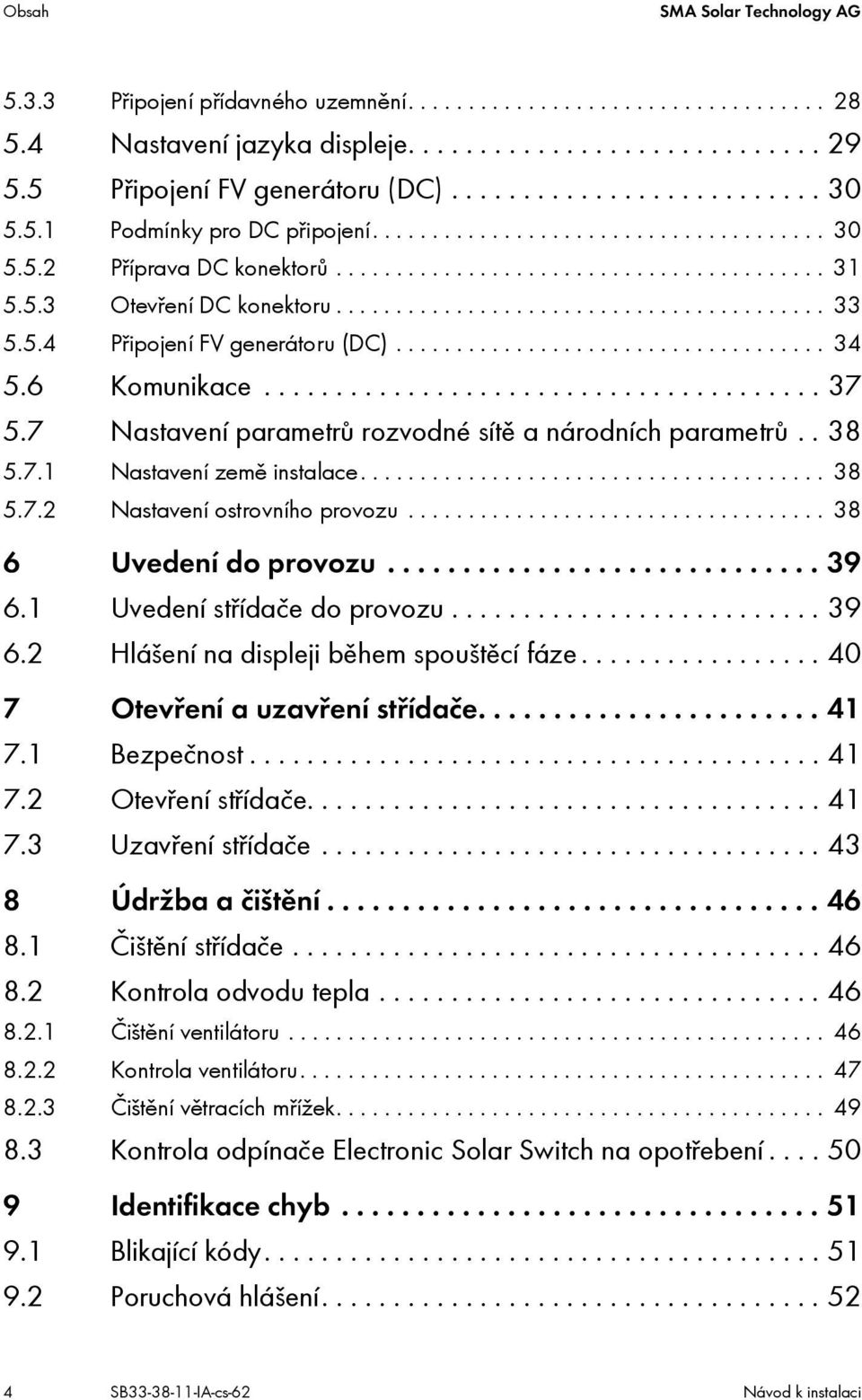

4 Obsah SMA Solar Technology AG Připojení přídavného uzemnění Nastavení jazyka displeje Připojení FV generátoru (DC) Podmínky pro DC připojení Příprava DC konektorů Otevření DC konektoru Připojení FV generátoru (DC) Komunikace Nastavení parametrů rozvodné sítě a národních parametrů Nastavení země instalace Nastavení ostrovního provozu Uvedení do provozu Uvedení střídače do provozu Hlášení na displeji během spouštěcí fáze Otevření a uzavření střídače Bezpečnost Otevření střídače Uzavření střídače Údržba a čištění Čištění střídače Kontrola odvodu tepla Čištění ventilátoru Kontrola ventilátoru Čištění větracích mřížek Kontrola odpínače Electronic Solar Switch na opotřebení Identifikace chyb Blikající kódy Poruchová hlášení SB IA-cs-62 Návod k instalaci
5 SMA Solar Technology AG Obsah 9.3 Červená LED dioda trvale svítí Kontrola FV generátoru na zemní spojení Kontrola funkčnosti varistorů Odstavení z provozu Demontáž střídače Zabalení střídače Uskladnění střídače Likvidace střídače Technické údaje DC/AC Sunny Boy Sunny Boy Všeobecné údaje Bezpečnostní a monitorovací zařízení Národní normy Klimatické podmínky Vybavení Electronic Solar Switch (volitelně) Točivé momenty Rozvodné systémy Příslušenství Kontakt Návod k instalaci SB IA-cs-62 5

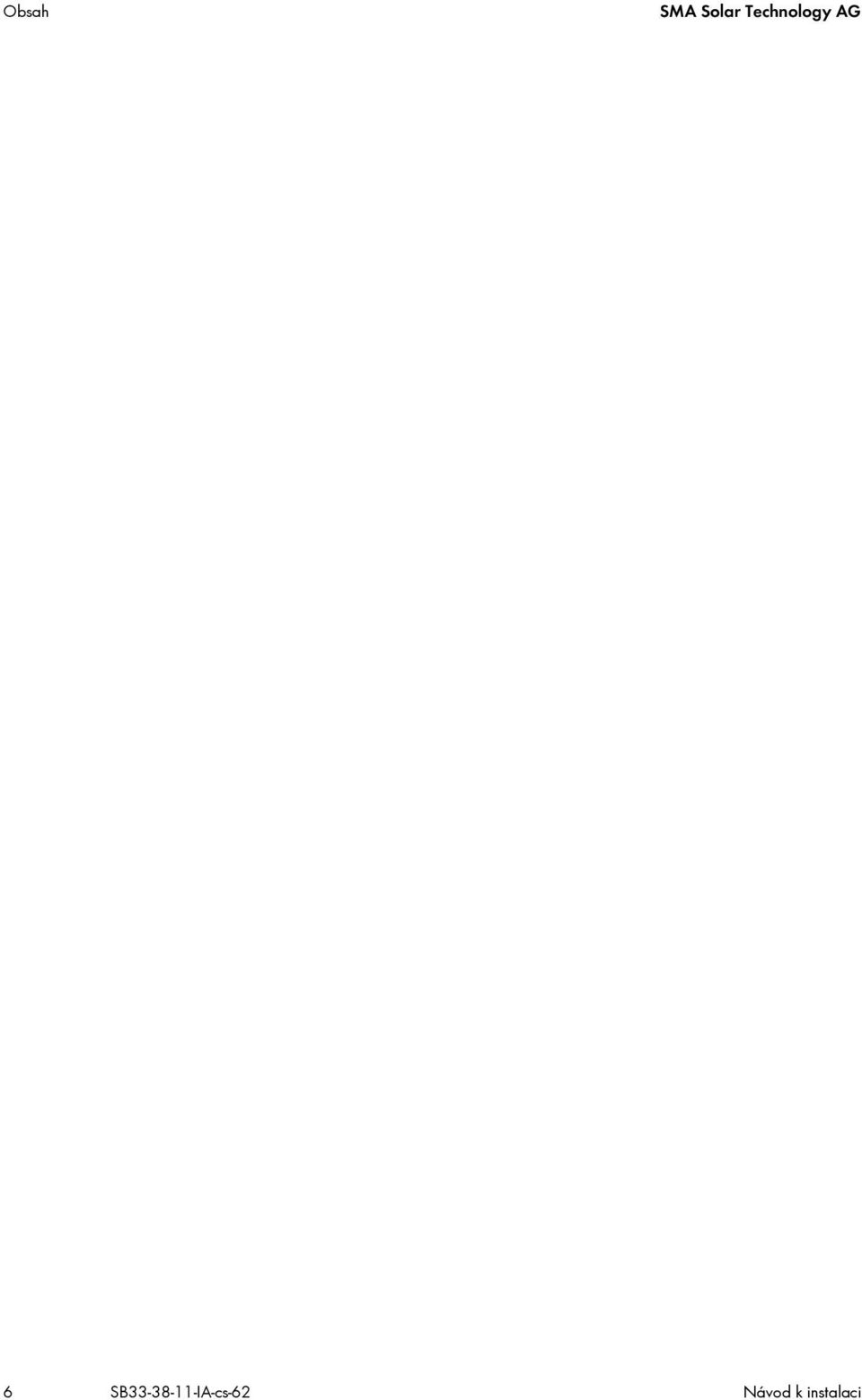

6 Obsah SMA Solar Technology AG 6 SB IA-cs-62 Návod k instalaci
7 SMA Solar Technology AG Informace k tomuto návodu 1 Informace k tomuto návodu 1.1 Rozsah platnosti V tomto návodu je popsána montáž, instalace, uvedení do provozu a údržba následujících střídačů SMA: Sunny Boy 3300 (SB ) s firmwarem od verze 3.02/3.02 Sunny Boy 3800 (SB ) s firmwarem od verze 3.05/3.05 Uchovávejte tento návod tak, aby byl kdykoliv přístupný. 1.2 Cílová skupina Tento návod je určen pro odborně vyškolené elektrikáře. Činnosti popsané v tomto návodu smějí vykonávat pouze odborně vyškolení elektrikáři. 1.3 Další informace Bližší informace ke speciálním tématům, jako je např. dimenzování jističe vedení nebo popis provozních parametrů, naleznete v části se soubory ke stažení na webu Podrobné pokyny k obsluze střídače jsou uvedeny v rovněž dodaném návodu k obsluze. Návod k instalaci SB IA-cs-62 7

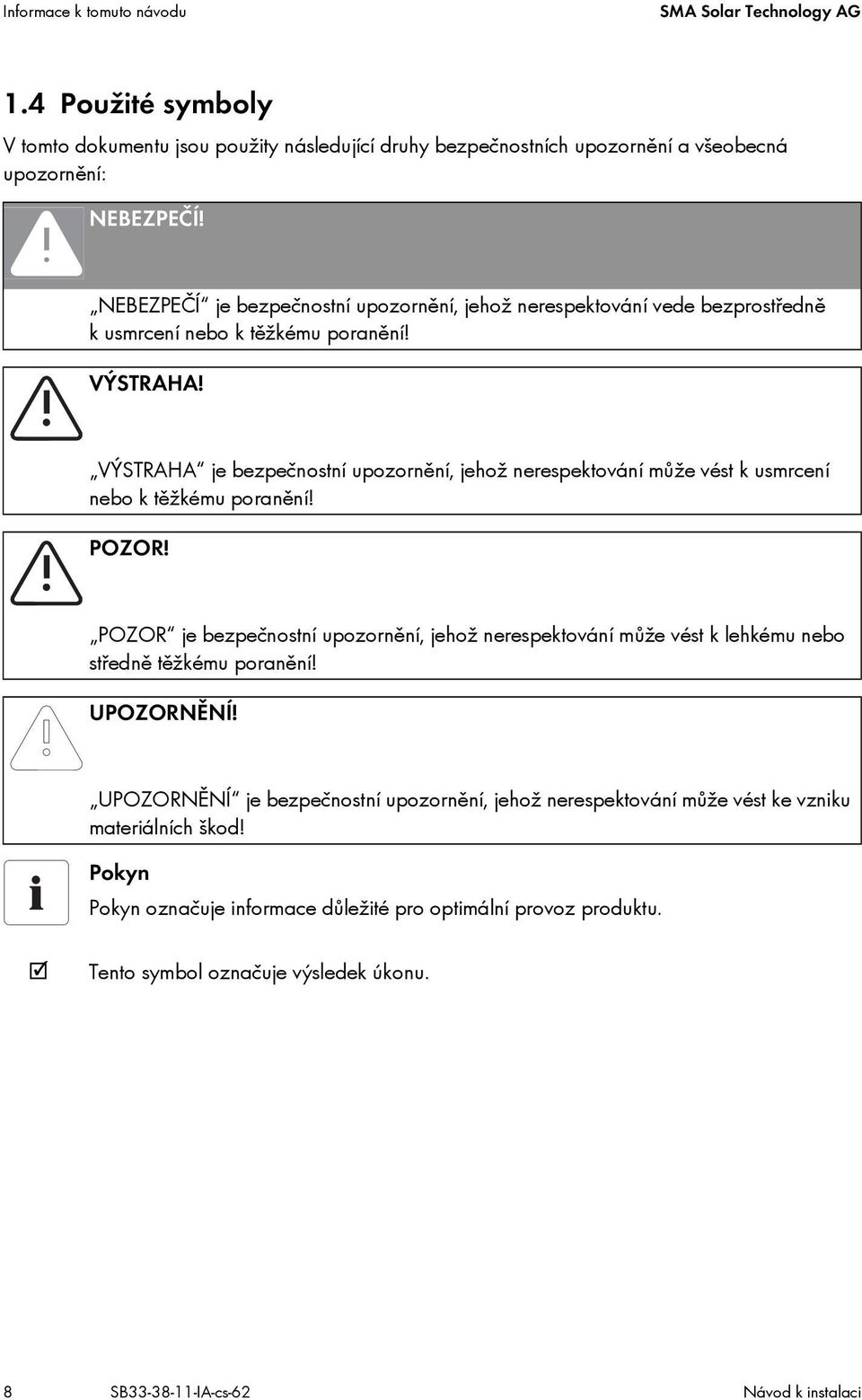

8 Informace k tomuto návodu SMA Solar Technology AG 1.4 Použité symboly V tomto dokumentu jsou použity následující druhy bezpečnostních upozornění a všeobecná upozornění: NEBEZPEČÍ! NEBEZPEČÍ je bezpečnostní upozornění, jehož nerespektování vede bezprostředně k usmrcení nebo k těžkému poranění! VÝSTRAHA! VÝSTRAHA je bezpečnostní upozornění, jehož nerespektování může vést k usmrcení nebo k těžkému poranění! POZOR! POZOR je bezpečnostní upozornění, jehož nerespektování může vést k lehkému nebo středně těžkému poranění! UPOZORNĚNÍ! UPOZORNĚNÍ je bezpečnostní upozornění, jehož nerespektování může vést ke vzniku materiálních škod! Pokyn Pokyn označuje informace důležité pro optimální provoz produktu. Tento symbol označuje výsledek úkonu. 8 SB IA-cs-62 Návod k instalaci

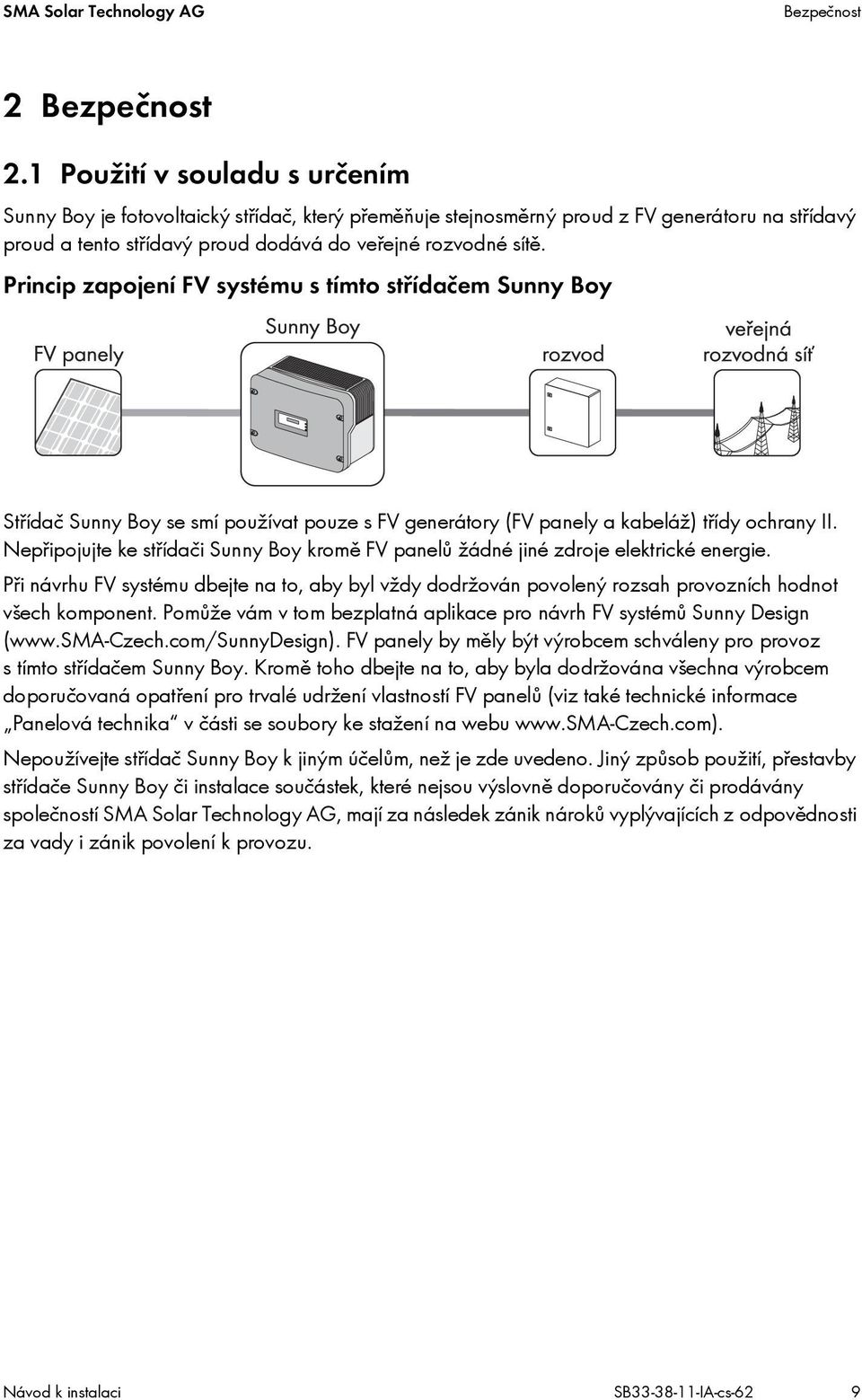

9 SMA Solar Technology AG Bezpečnost 2 Bezpečnost 2.1 Použití v souladu s určením Sunny Boy je fotovoltaický střídač, který přeměňuje stejnosměrný proud z FV generátoru na střídavý proud a tento střídavý proud dodává do veřejné rozvodné sítě. Princip zapojení FV systému s tímto střídačem Sunny Boy Střídač Sunny Boy se smí používat pouze s FV generátory (FV panely a kabeláž) třídy ochrany II. Nepřipojujte ke střídači Sunny Boy kromě FV panelů žádné jiné zdroje elektrické energie. Při návrhu FV systému dbejte na to, aby byl vždy dodržován povolený rozsah provozních hodnot všech komponent. Pomůže vám v tom bezplatná aplikace pro návrh FV systémů Sunny Design ( FV panely by měly být výrobcem schváleny pro provoz s tímto střídačem Sunny Boy. Kromě toho dbejte na to, aby byla dodržována všechna výrobcem doporučovaná opatření pro trvalé udržení vlastností FV panelů (viz také technické informace Panelová technika v části se soubory ke stažení na webu Nepoužívejte střídač Sunny Boy k jiným účelům, než je zde uvedeno. Jiný způsob použití, přestavby střídače Sunny Boy či instalace součástek, které nejsou výslovně doporučovány či prodávány společností SMA Solar Technology AG, mají za následek zánik nároků vyplývajících z odpovědnosti za vady i zánik povolení k provozu. Návod k instalaci SB IA-cs-62 9
10 Bezpečnost SMA Solar Technology AG 2.2 Bezpečnostní upozornění NEBEZPEČÍ! Nebezpečí usmrcení vlivem vysokého napětí ve střídači. Veškeré práce na střídači smí provádět pouze odborně vyškolený elektrikář. Osoby s omezenými fyzickými nebo psychickými schopnostmi smějí činnosti na střídači provádět pouze po zaškolení a pod dohledem. Děti si se střídačem nesmějí hrát. Provozujte střídač mimo dosah dětí. VÝSTRAHA! Úraz elektrickým proudem v důsledku vytažení DC konektorů pod zátěží. Pokud DC konektory odpojíte od střídače pod zátěží, může vzniknout elektrický oblouk, který způsobí zásah elektrickým proudem a popáleniny. Pokud střídač není vybavený odpínačem Electronic Solar Switch a pokud předpisy platné v místě instalace vyžadují externí DC odpínač zátěže, nainstalujte externí DC odpínač zátěže. Před vytažením DC konektorů vypněte jistič AC vedení a odpojte střídač na DC straně od napětí. POZOR! Nebezpečí popálení horkými částmi krytu střídače. Během provozu se krytu střídače nedotýkejte. UPOZORNĚNÍ! Poškození střídače vnikáním prachu nebo vody. Pokud je střídač vybavený odpínačem Electronic Solar Switch, odpovídá střídač při vytažení odpínače Electronic Solar Switch už jen stupni krytí IP 21. Není tak již chráněn proti vnikání prachu a vody. Aby byl i při dočasném odstavení z provozu zajištěn stupeň krytí IP65, postupujte takto: Odjistěte a vytáhněte všechny DC konektory. Otevřete všechny DC konektory a odstraňte z nich kabely. Všechny DC vstupy uzavřete příslušnými DC konektory a dodanými těsnicími záslepkami. Znovu pevně zastrčte odpínač Electronic Solar Switch. 10 SB IA-cs-62 Návod k instalaci

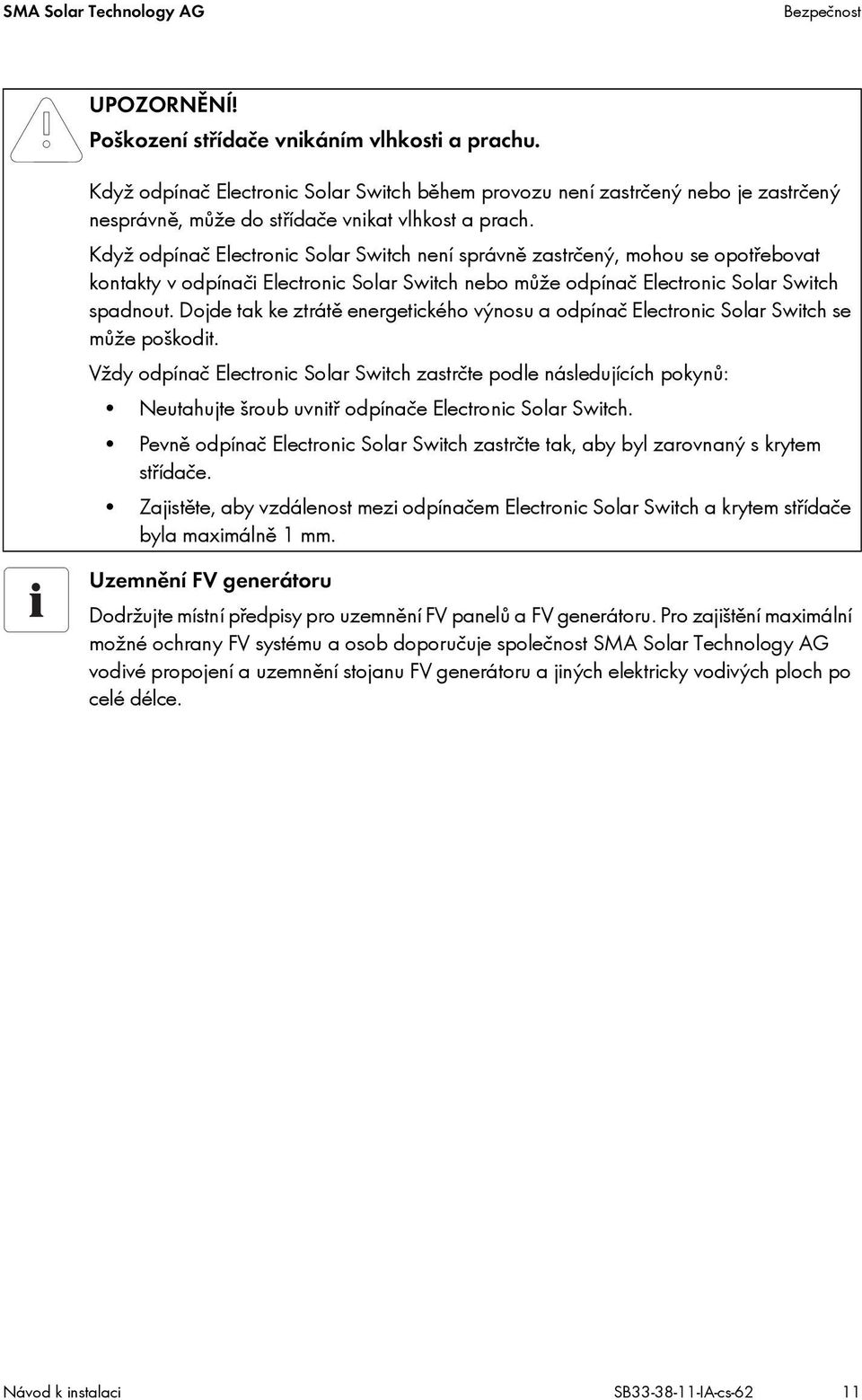

11 SMA Solar Technology AG Bezpečnost UPOZORNĚNÍ! Poškození střídače vnikáním vlhkosti a prachu. Když odpínač Electronic Solar Switch během provozu není zastrčený nebo je zastrčený nesprávně, může do střídače vnikat vlhkost a prach. Když odpínač Electronic Solar Switch není správně zastrčený, mohou se opotřebovat kontakty v odpínači Electronic Solar Switch nebo může odpínač Electronic Solar Switch spadnout. Dojde tak ke ztrátě energetického výnosu a odpínač Electronic Solar Switch se může poškodit. Vždy odpínač Electronic Solar Switch zastrčte podle následujících pokynů: Neutahujte šroub uvnitř odpínače Electronic Solar Switch. Pevně odpínač Electronic Solar Switch zastrčte tak, aby byl zarovnaný s krytem střídače. Zajistěte, aby vzdálenost mezi odpínačem Electronic Solar Switch a krytem střídače byla maximálně 1 mm. Uzemnění FV generátoru Dodržujte místní předpisy pro uzemnění FV panelů a FV generátoru. Pro zajištění maximální možné ochrany FV systému a osob doporučuje společnost SMA Solar Technology AG vodivé propojení a uzemnění stojanu FV generátoru a jiných elektricky vodivých ploch po celé délce. Návod k instalaci SB IA-cs-62 11
12 Bezpečnost SMA Solar Technology AG 2.3 Vysvětlivky k symbolům V této kapitole naleznete vysvětlení všech symbolů, které se nacházejí na střídači a na typovém štítku Symboly na střídači Symbol Vysvětlení Indikace provozu. Zobrazuje provozní stav střídače. Zemní spojení nebo vadný varistor. Přečtěte si kapitolu 9.3 Červená LED dioda trvale svítí (Strana 57). Chyba nebo porucha. Přečtěte si kapitolu 9 Identifikace chyb (Strana 51). Displej se ovládá klepáním na víko krytu střídače: 1 klepnutí: Zapne se podsvícení displeje nebo se displej přepne o jedno hlášení dále. 2 klepnutí po sobě*: Střídač na displeji znovu zobrazí hlášení spouštěcí fáze (viz kapitola 6.2 Hlášení na displeji během spouštěcí fáze (Strana 40)). DC odpínač zátěže Electronic Solar Switch (ESS).** Pokud je odpínač Electronic Solar Switch zastrčený, je DC proudový obvod uzavřený. DC 1 2 Pro přerušení DC proudového obvodu a bezpečné odpojení střídače pod zátěží je nutné nejprve vytáhnout odpínač Electronic Solar Switch a poté vytáhnout všechny DC konektory, jak je to popsáno v kapitole 7.2 Otevření střídače (Strana 41). QR-Code *** pro bonusový program společnosti SMA. Informace o bonusovém programu společnosti SMA najdete na webu *Tato funkce je k dispozici ve firmwaru od verze **Volitelně. ***QR-Code je registrovaná ochranná známka společnosti DENSO WAVE INCORPORATED. 12 SB IA-cs-62 Návod k instalaci

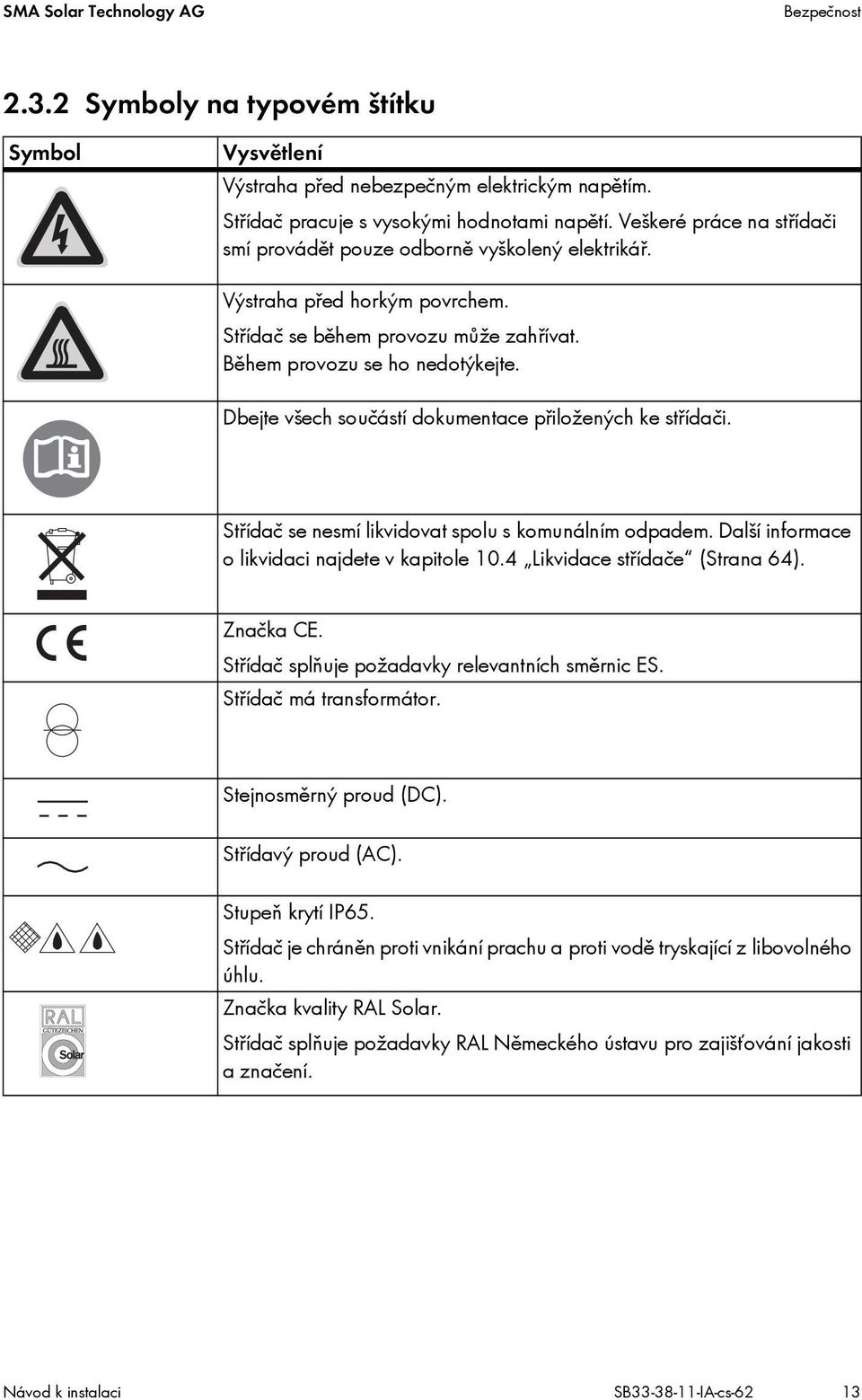

13 SMA Solar Technology AG Bezpečnost Symboly na typovém štítku Symbol Vysvětlení Výstraha před nebezpečným elektrickým napětím. Střídač pracuje s vysokými hodnotami napětí. Veškeré práce na střídači smí provádět pouze odborně vyškolený elektrikář. Výstraha před horkým povrchem. Střídač se během provozu může zahřívat. Během provozu se ho nedotýkejte. Dbejte všech součástí dokumentace přiložených ke střídači. Střídač se nesmí likvidovat spolu s komunálním odpadem. Další informace o likvidaci najdete v kapitole 10.4 Likvidace střídače (Strana 64). Značka CE. Střídač splňuje požadavky relevantních směrnic ES. Střídač má transformátor. Stejnosměrný proud (DC). Střídavý proud (AC). Stupeň krytí IP65. Střídač je chráněn proti vnikání prachu a proti vodě tryskající z libovolného úhlu. Značka kvality RAL Solar. Střídač splňuje požadavky RAL Německého ústavu pro zajišťování jakosti aznačení. Návod k instalaci SB IA-cs-62 13

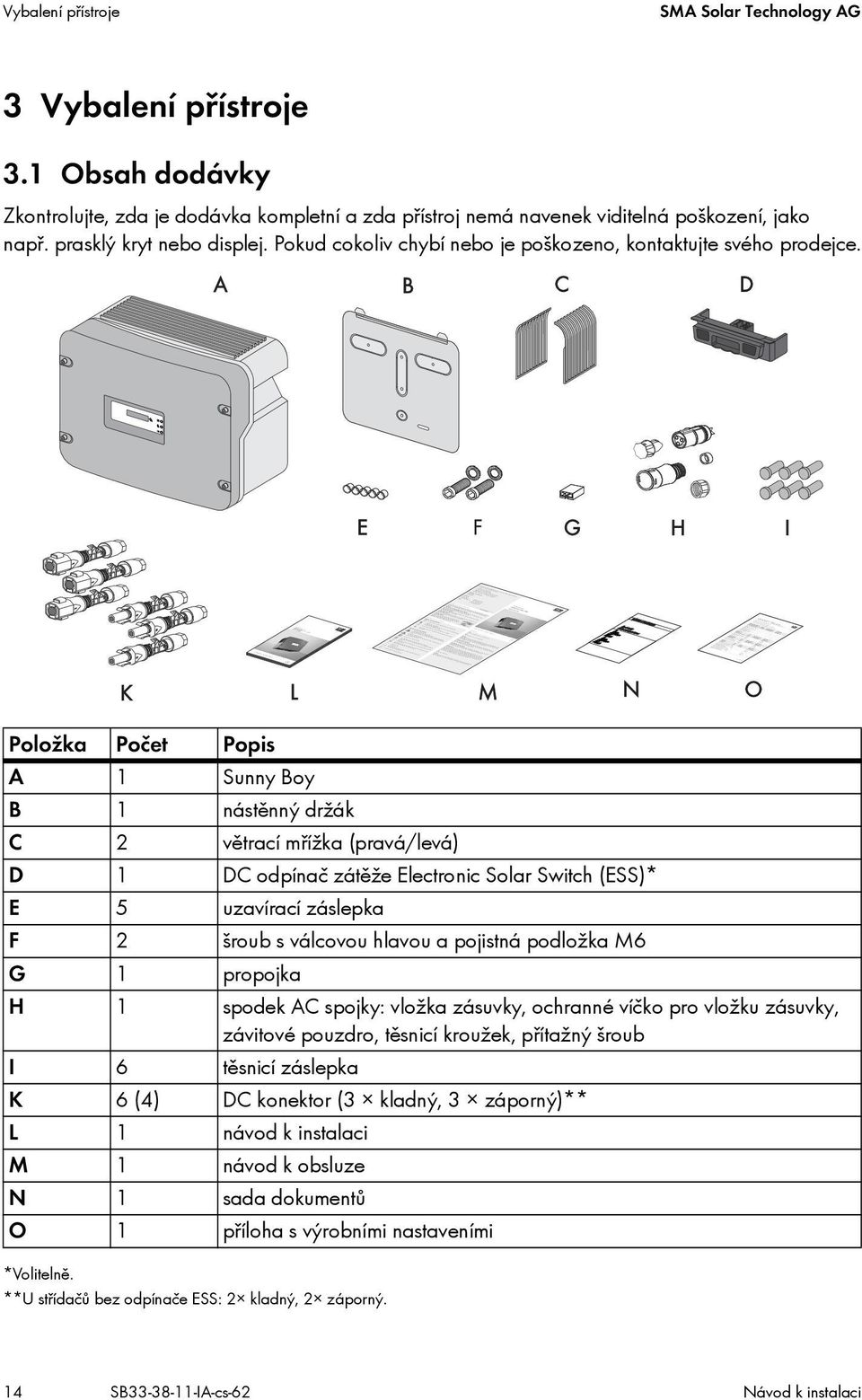

14 Vybalení přístroje SMA Solar Technology AG 3 Vybalení přístroje 3.1 Obsah dodávky Zkontrolujte, zda je dodávka kompletní a zda přístroj nemá navenek viditelná poškození, jako např. prasklý kryt nebo displej. Pokud cokoliv chybí nebo je poškozeno, kontaktujte svého prodejce. Položka Počet Popis A 1 Sunny Boy B 1 nástěnný držák C 2 větrací mřížka (pravá/levá) D 1 DC odpínač zátěže Electronic Solar Switch (ESS)* E 5 uzavírací záslepka F 2 šroub s válcovou hlavou a pojistná podložka M6 G 1 propojka H 1 spodek AC spojky: vložka zásuvky, ochranné víčko pro vložku zásuvky, závitové pouzdro, těsnicí kroužek, přítažný šroub I 6 těsnicí záslepka K 6 (4) DC konektor (3 kladný, 3 záporný)** L 1 návod k instalaci M 1 návod kobsluze N 1 sada dokumentů O 1 příloha svýrobními nastaveními *Volitelně. **U střídačů bez odpínače ESS: 2 kladný, 2 záporný. 14 SB IA-cs-62 Návod k instalaci

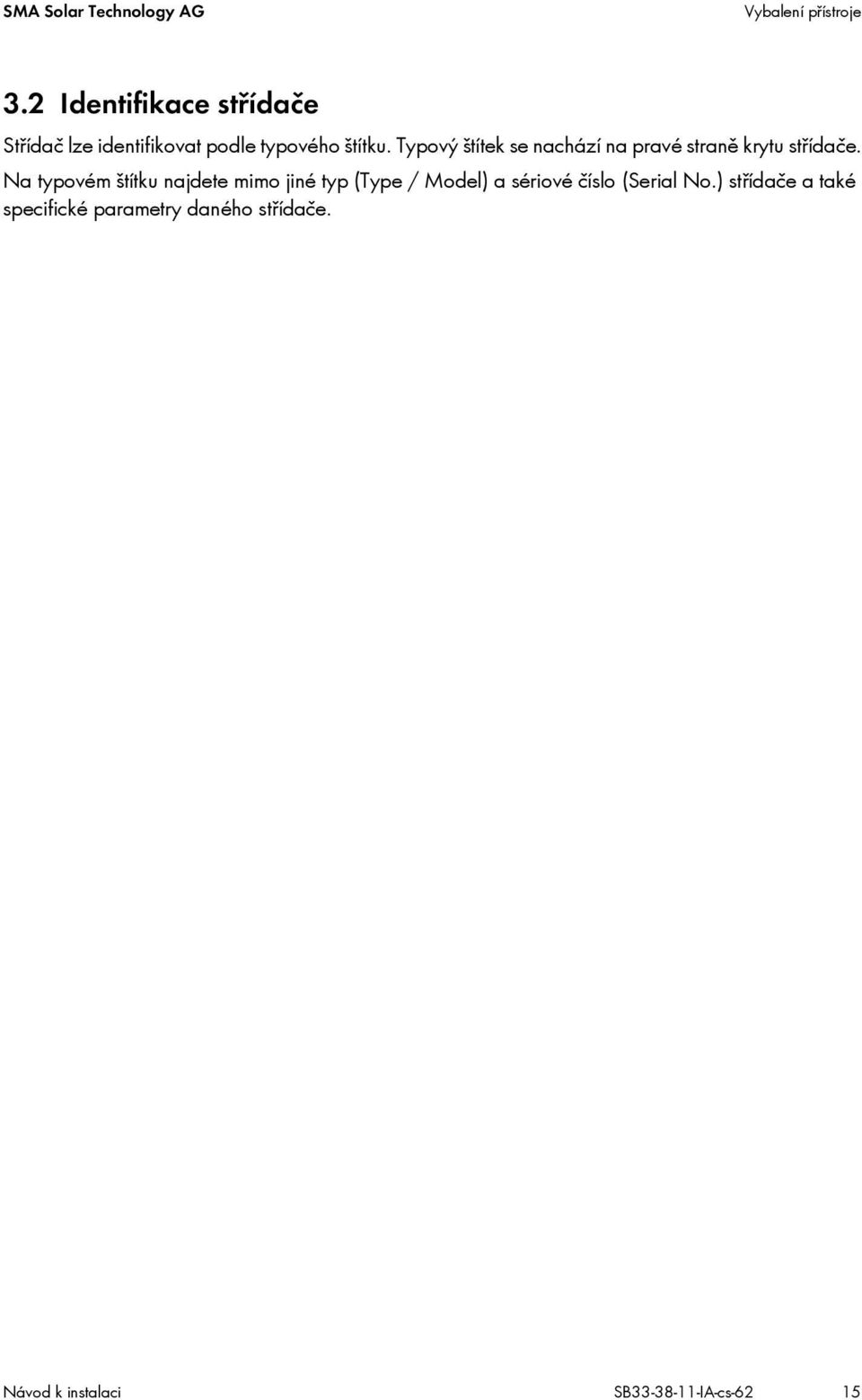

15 SMA Solar Technology AG Vybalení přístroje 3.2 Identifikace střídače Střídač lze identifikovat podle typového štítku. Typový štítek se nachází na pravé straně krytu střídače. Na typovém štítku najdete mimo jiné typ (Type / Model) a sériové číslo (Serial No.) střídače a také specifické parametry daného střídače. Návod k instalaci SB IA-cs-62 15

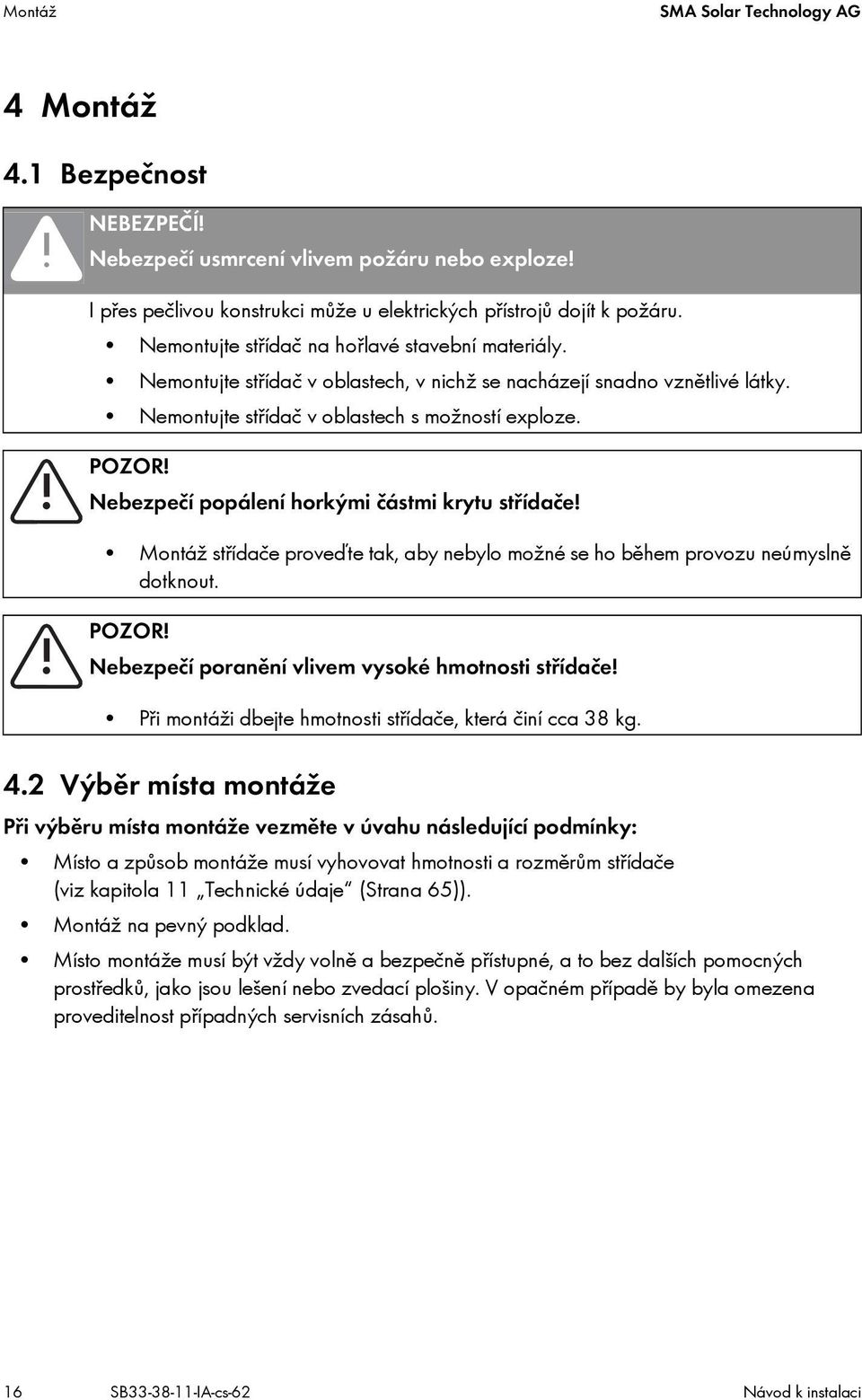

16 Montáž SMA Solar Technology AG 4 Montáž 4.1 Bezpečnost NEBEZPEČÍ! Nebezpečí usmrcení vlivem požáru nebo exploze! I přes pečlivou konstrukci může u elektrických přístrojů dojít k požáru. Nemontujte střídač na hořlavé stavební materiály. Nemontujte střídač v oblastech, v nichž se nacházejí snadno vznětlivé látky. Nemontujte střídač v oblastech s možností exploze. POZOR! Nebezpečí popálení horkými částmi krytu střídače! Montáž střídače proveďte tak, aby nebylo možné se ho během provozu neúmyslně dotknout. POZOR! Nebezpečí poranění vlivem vysoké hmotnosti střídače! Při montáži dbejte hmotnosti střídače, která činí cca 38 kg. 4.2 Výběr místa montáže Při výběru místa montáže vezměte v úvahu následující podmínky: Místo a způsob montáže musí vyhovovat hmotnosti a rozměrům střídače (viz kapitola 11 Technické údaje (Strana 65)). Montáž na pevný podklad. Místo montáže musí být vždy volně a bezpečně přístupné, a to bez dalších pomocných prostředků, jako jsou lešení nebo zvedací plošiny. V opačném případě by byla omezena proveditelnost případných servisních zásahů. 16 SB IA-cs-62 Návod k instalaci
17 SMA Solar Technology AG Montáž Montáž svisle nebo maximálně se sklonem 45 dozadu. Oblast připojení musí směřovat dolů. Nemontujte střídač nakloněný dopředu. Nemontujte střídač nakloněný do strany. Nemontujte střídač v horizontální poloze. Namontujte střídač ve výši očí, aby bylo možné odečítat provozní stav. Kdykoliv musí být možné střídač z místa instalace snadno odstranit. Aby byl zajištěn optimální provoz, neměla by teplota okolí přesahovat 40 C. Nevystavujte střídač přímému slunečnímu svitu. Předejdete tím snížení výkonu z důvodu příliš vysokého zahřívání střídače. V obytných prostorech střídač nemontujte na sádrokartonové desky apod., aby se zabránilo slyšitelným vibracím. Střídač může při provozu vydávat zvuky, které v obytných prostorách mohou být pociťovány jako rušivé. Dodržujte minimální vzdálenosti od stěn, ostatních střídačů a předmětů tak, jak je to uvedeno na obrázku, aby byl zajištěn dostatečný odvod tepla a případně dostatek místa k vytažení odpínače Electronic Solar Switch (pokud je k dispozici). Instalace několika střídačů v oblastech s vysokými teplotami okolí Případně zvětšete vzdálenosti mezi jednotlivými střídači a zajistěte dostatečný přívod čerstvého vzduchu, aby bylo zaručeno dostatečné chlazení střídačů. Návod k instalaci SB IA-cs-62 17
18 Montáž SMA Solar Technology AG 4.3 Montáž střídače s nástěnným držákem POZOR! Nebezpečí poranění vlivem vysoké hmotnosti střídače! Dbejte hmotnosti střídače, která činí cca 38 kg. 1. Použijte nástěnný držák jako vrtací šablonu a vyznačte polohu otvorů k vyvrtání. Připevňovací materiál Na montáž nástěnného držáku použijte upevňovací materiál vhodný pro daný podklad. 2. Nepotřebné otvory v nástěnném držáku uzavřete uzavíracími záslepkami. Uzavírací záslepky zastrčte do nástěnného držáku z té strany, která bude později směřovat ke stěně. 18 SB IA-cs-62 Návod k instalaci

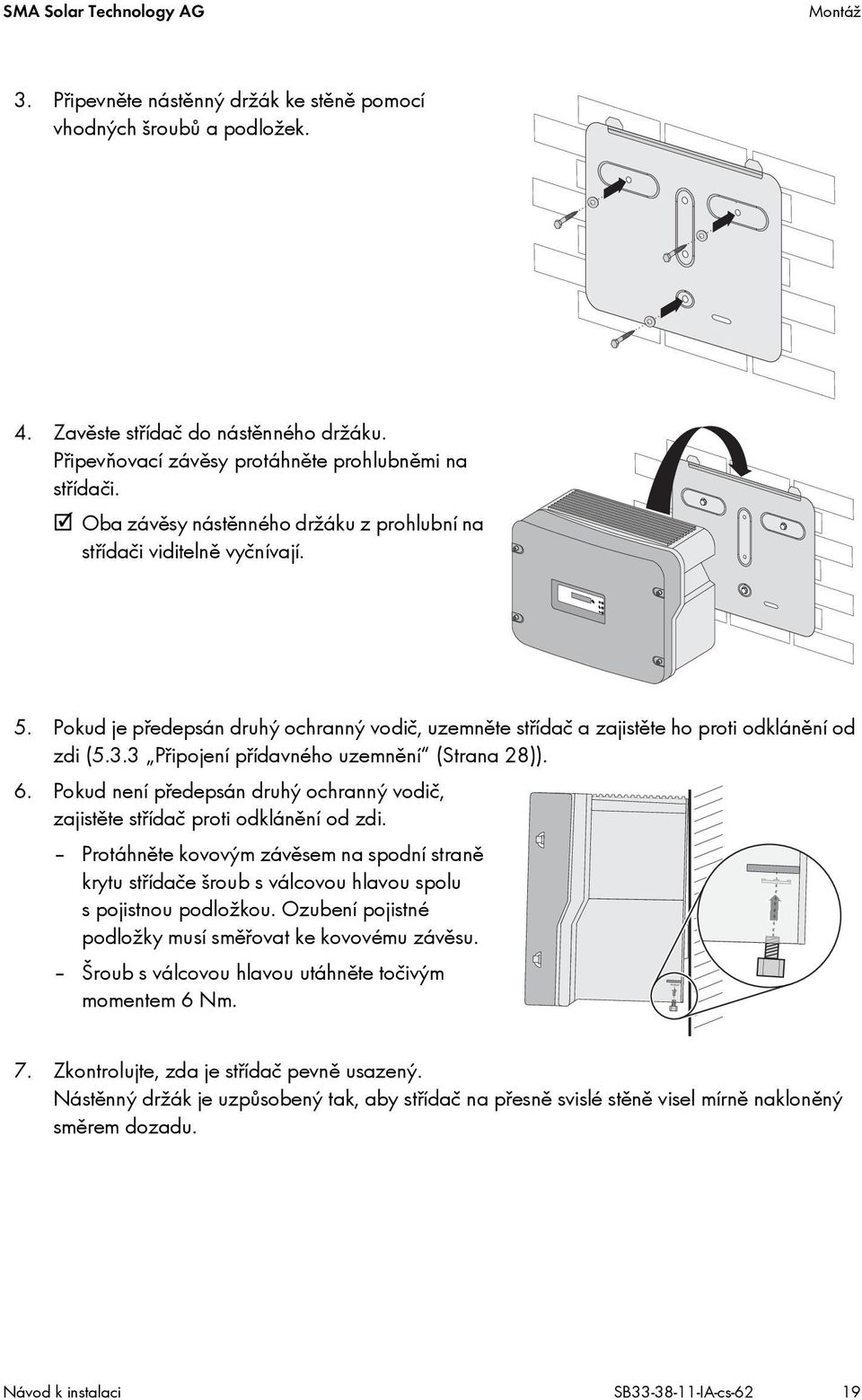

19 SMA Solar Technology AG Montáž 3. Připevněte nástěnný držák ke stěně pomocí vhodných šroubů a podložek. 4. Zavěste střídač do nástěnného držáku. Připevňovací závěsy protáhněte prohlubněmi na střídači. Oba závěsy nástěnného držáku z prohlubní na střídači viditelně vyčnívají. 5. Pokud je předepsán druhý ochranný vodič, uzemněte střídač a zajistěte ho proti odklánění od zdi (5.3.3 Připojení přídavného uzemnění (Strana 28)). 6. Pokud není předepsán druhý ochranný vodič, zajistěte střídač proti odklánění od zdi. Protáhněte kovovým závěsem na spodní straně krytu střídače šroub s válcovou hlavou spolu s pojistnou podložkou. Ozubení pojistné podložky musí směřovat ke kovovému závěsu. Šroub s válcovou hlavou utáhněte točivým momentem 6 Nm. 7. Zkontrolujte, zda je střídač pevně usazený. Nástěnný držák je uzpůsobený tak, aby střídač na přesně svislé stěně visel mírně nakloněný směrem dozadu. Návod k instalaci SB IA-cs-62 19
20 Montáž SMA Solar Technology AG 8. Nainstalujte větrací mřížky. Mřížky jsou opatřeny popisky links/left (levá) a rechts/right (pravá). 20 SB IA-cs-62 Návod k instalaci
21 SMA Solar Technology AG Elektrické připojení 5 Elektrické připojení 5.1 Bezpečnost UPOZORNĚNÍ! Poškození střídače vlivem elektrostatického výboje! Elektrostatický výboj může způsobit neopravitelné poškození vnitřních součástek střídače. Než se dotknete některé součásti, uzemněte se tak, že se dotknete uzemněného předmětu. 5.2 Přehled oblasti připojení Vnější pohled Na následujícím obrázku je vidět přiřazení jednotlivých oblastí připojení na spodní straně střídače. Položka A B C D Popis otvory v krytu střídače pro komunikaci (se záslepkami) DC konektory pro připojení FV stringů* zásuvka pro připojení DC odpínače zátěže Electronic Solar Switch (ESS)** AC zásuvka pro připojení k rozvodné síti *Pokud jste si střídač objednali bez odpínače ESS, je střídač vybaven 2 zápornými a 2 kladnými DC konektory. **Volitelně. Návod k instalaci SB IA-cs-62 21
22 Elektrické připojení SMA Solar Technology AG Pohled zevnitř Na následujícím obrázku jsou vidět různé komponenty a oblasti připojení otevřeného střídače. Položka A B C D E F G H I K L M Popis slot pro komunikaci displej slot pro propojku pro kontrolu ventilátoru LED diody pro indikaci provozního stavu plochá zástrčka pro uzemnění stínění kabelu v případě komunikace prostřednictvím kabeláže AC zásuvka pro připojení k rozvodné síti DC konektory pro připojení FV stringů* zásuvka pro odpínač Electronic Solar Switch (ESS)** otvor v krytu střídače s uzavírací záslepkou pro komunikaci varistory připojení komunikace slot pro propojku pro komunikaci *Pokud jste si střídač objednali bez odpínače ESS, je střídač vybaven 2 zápornými a 2 kladnými DC konektory. **Volitelně. 22 SB IA-cs-62 Návod k instalaci
23 SMA Solar Technology AG Elektrické připojení 5.3 Připojení k veřejné rozvodné síti (AC) Podmínky pro AC připojení Podmínky pro připojení stanovené provozovatelem rozvodné sítě V každém případě dbejte podmínek pro připojení stanovených provozovatelem vaší rozvodné sítě! Návrh kabeláže Dimenzujte průřez vodičů pomocí aplikace Sunny Design od verze 2.0 (viz aplikace pro návrh FV systémů Sunny Design na webu Požadavky na kabely Položka Označení Hodnota A vnější průměr 6 mm 14 mm B průřez vodiče 4 mm² C délka odizolování 8 mm Návod k instalaci SB IA-cs-62 23
24 Elektrické připojení SMA Solar Technology AG Zařízení k odpínání zátěže Každý střídač musíte zajistit vlastním jističem vedení tak, aby jej bylo možno pod zátěží bezpečně odpojit. Maximální povolené jištění naleznete v kapitole 11 Technické údaje (Strana 65). Podrobné informace a příklady týkající se dimenzování jističe vedení najdete v technických informacích Jistič vedení, které jsou k dispozici v části se soubory ke stažení na webu společnosti SMA Solar Technology AG na adrese NEBEZPEČÍ! Nebezpečí usmrcení vlivem požáru! V případě paralelního zapojení více než jednoho střídače na tomtéž jističi vedení není ochranná funkce jističe vedení zaručena. Může dojít k požáru kabelů nebo ke zničení střídače. Nikdy nepřipojujte více střídačů k jednomu jističi vedení. Při výběru jističe vedení dodržujte maximální povolené jištění střídače. NEBEZPEČÍ! Nebezpečí usmrcení vlivem požáru! Je-li k témuž jističi vedení připojen zdroj elektrické energie (střídač) a elektrický spotřebič, není ochranná funkce jističe vedení zaručena. Sečtením elektrického proudu ze střídače a veřejné rozvodné sítě mohou vzniknout nadproudy, které jistič vedení neidentifikuje. Mezi střídač a jistič vedení nikdy nezapojujte nejištěné elektrické spotřebiče. Spotřebiče vždy musí mít samostatné jištění. UPOZORNĚNÍ! Poškození střídače v důsledku použití šroubových pojistek ve funkci zařízení k odpínání zátěže! Šroubová pojistka, např. systém D (Diazed) nebo D0 (Neozed), není odpínač zátěže a nesmí se používat jako zařízení k odpínání zátěže. Šroubová pojistka slouží pouze jako ochrana vedení. Střídač se při odpojení pod zátěží pomocí šroubové pojistky může poškodit. Jako zařízení k odpínání zátěže používejte výhradně odpínač zátěže nebo jistič vedení. 24 SB IA-cs-62 Návod k instalaci
25 SMA Solar Technology AG Elektrické připojení Připojení střídače k veřejné rozvodné síti (AC) Přehled spodku AC spojky Položka A B C D E Popis ochranné víčko pro vložku zásuvky vložka zásuvky závitové pouzdro s těsnicím kroužkem pro vedení o průměru 10 mm 14 mm těsnicí kroužek pro vedení o průměru 6 mm 10 mm přítažný šroub Postup 1. Zkontrolujte síťové napětí a porovnejte ho s hodnotou V AC nom na typovém štítku. Přesný pracovní rozsah střídače je stanoven v provozních parametrech. Příslušný dokument naleznete v části se soubory ke stažení na webu v kategorii Technický popis u daného střídače. 2. Vypněte jistič vedení a zajistěte ho proti opětovnému zapnutí. 3. V případě potřeby těsnicí kroužek závitového pouzdra nahraďte dodaným těsnicím kroužkem. Vytáhněte těsnicí kroužek ze závitového pouzdra. Vložte menší těsnicí kroužek. 4. Přetáhněte přes AC vedení přítažný šroub (E). Návod k instalaci SB IA-cs-62 25
26 Elektrické připojení SMA Solar Technology AG 5. Přetáhněte přes AC vedení závitové pouzdro (C) s těsnicím kroužkem. 6. Ohněte AC vedení. Poloměr ohybu se musí rovnat minimálně čtyřnásobku průměru kabelu. 7. Zkraťte kabel. 8. Zkraťte fázi L a neutrální vodič N o 4 až 5 mm. 9. Ochranný vodič PE (zeleno-žlutý) zastrčte do šroubové svorky se značkou uzemnění na vložce zásuvky a utáhněte šroub. Ochranný vodič PE musí být delší než připojovací žíly N a L. 10. Neutrální vodič N (modrý) zastrčte do šroubové svorky N na vložce zásuvky a utáhněte šroub. 11. Fázi L (hnědá nebo černá) zastrčte do šroubové svorky L na vložce zásuvky a utáhněte šroub. 12. Zkontrolujte, zda jsou připojovací žíly pevně usazené. 13. Zatlačte závitové pouzdro (C) na vložku zásuvky (B) tak, aby slyšitelně zaklaplo. 26 SB IA-cs-62 Návod k instalaci
27 SMA Solar Technology AG Elektrické připojení 14. Zatočte přítažný šroub (E) pevně na závitové pouzdro (C). Přítažný šroub slouží k utěsnění a odlehčení od tahu. Spodek AC spojky je sešroubovaný. 15. Pokud střídač nepřipojujete ihned, uzavřete vložku zásuvky dodaným ochranným víčkem. 16. Zastrčte spodek AC spojky do AC zásuvky na střídači. Případně předtím odstraňte ochranné víčko. A AC vedení je připojené ke střídači. NEBEZPEČÍ! Nebezpečí usmrcení vlivem vysokého napětí ve střídači! Zapněte jistič vedení teprve tehdy, až bude střídač pevně uzavřený a FV generátor připojený. Návod k instalaci SB IA-cs-62 27
28 Elektrické připojení SMA Solar Technology AG Připojení přídavného uzemnění Pokud je zapotřebí druhý ochranný vodič, přídavné uzemnění nebo vyrovnání potenciálů, můžete přídavné uzemnění střídače provést na jeho krytu. Přehled přídavného uzemnění Položka A B C D E Popis kovový závěs na spodní straně krytu střídače pojistná podložka (součást dodávky) kabelové oko (M6) s ochranným vodičem podložka šroub s válcovou hlavou M6x12 (součást dodávky) Postup 1. Odpojte střídač na AC i DC straně od napětí, jak je to popsáno v kapitole 7.2 Otevření střídače (Strana 41). 2. Na šroub s válcovou hlavou postupně nainstalujte podložku, kabelové oko s ochranným vodičem a pojistnou podložku. Ozubení pojistné podložky musí směřovat ke kovovému závěsu. 3. Zastrčte šroub s válcovou hlavou do kovového závěsu a utáhněte ho točivým momentem 6 Nm. 4. V souladu s předpisy platnými v zemi instalace zkontrolujte kontakt mezi ochranným vodičem a krytem střídače. 28 SB IA-cs-62 Návod k instalaci
29 SMA Solar Technology AG Elektrické připojení 5.4 Nastavení jazyka displeje Jazyk zobrazovaný na displeji můžete nastavit pomocí přepínačů na spodní straně displejového modulu uvnitř střídače. Postup 1. Otevřete střídač, jak je to popsáno v kapitole 7.2 Otevření střídače (Strana 41). 2. Nastavte přepínače na požadovaný jazyk. Platí následující polohy přepínačů: Jazyk Přepínač S2 Přepínač S1 Němčina B B Angličtina B A Francouzština A B Španělština A A 3. Uzavřete střídač, jak je to popsáno v kapitole 7.3 Uzavření střídače (Strana 43). Jazyk displeje je nastavený. Návod k instalaci SB IA-cs-62 29
30 Elektrické připojení SMA Solar Technology AG 5.5 Připojení FV generátoru (DC) Podmínky pro DC připojení Použití adaptérů Y pro paralelní zapojení stringů Adaptéry Y nesmí být umístěny v bezprostřední blízkosti střídače tak, aby byly viditelné či volně přístupné. Adaptérové konektory nesmí přerušovat DC proudový obvod. Dbejte postupu pro odpojení střídače od napětí, jak je popsán v kapitole 7.2 Otevření střídače (Strana 41). FV panely připojených stringů musí splňovat tyto požadavky: stejný typ stejný počet identická orientace identický sklon Připojovací kabely FV panelů musí být opatřeny konektory. DC konektory potřebné pro DC připojení jsou součástí dodávky. Pokud střídač není vybavený odpínačem Electronic Solar Switch a pokud předpisy platné v místě instalace vyžadují externí DC odpínač zátěže, nainstalujte externí DC odpínač zátěže. Na DC vstupu střídače nesmí být překročeny následující mezní hodnoty: Maximální vstupní napětí Maximální vstupní proud 500 V (DC) 20 A (DC) NEBEZPEČÍ! Nebezpečí usmrcení v důsledku zásahu elektrickým proudem nebo požáru! Maximální možný vstupní proud každého stringu je omezen použitými konektory. V případě přetížení konektorů může dojít ke vzniku elektrického oblouku a hrozí nebezpečí požáru. Dbejte na to, aby vstupní proud každého stringu nebyl vyšší než maximální proud, který smí procházet použitými konektory. 30 SB IA-cs-62 Návod k instalaci
31 SMA Solar Technology AG Elektrické připojení Příprava DC konektorů Pro připojení ke střídači musí být všechny připojovací kabely FV panelů vybavené dodanými DC konektory. Připravte DC konektory, jak je to popsáno v následující části. Dbejte při tom na správnou polaritu. DC konektory jsou označeny symboly + a. Požadavky na kabel: Použijte kabel PV1-F. Postup 1. Zaveďte odizolovaný kabel až na doraz do DC konektoru. 2. Stlačte třmenovou svorku dolů. Třmenová svorka slyšitelně zaklapne. 3. Zkontrolujte, zda je kabel správně usazený: Výsledek Pokud v komůrce třmenové svorky je vidět lanko, vedení je správně usazené. Opatření Pokračujte bodem4. Návod k instalaci SB IA-cs-62 31
32 Elektrické připojení SMA Solar Technology AG Výsledek Opatření Pokud v komůrce třmenové svorky není Uvolněte třmenovou svorku. Zahákněte do vidět lanko, vedení není správně usazené. třmenové svorky šroubovák a páčením třmenovou svorku otevřete (šířka hrotu: 3,5 mm). 4. Posuňte průchodku k závitu a zašroubujte ji (točivý moment: 2 Nm). Vyjměte kabel a začněte znovu bodem 1. DC konektory jsou připravené a lze je nyní připojit ke střídači, jak je to popsáno v kapitole 5.5 Připojení FV generátoru (DC) (Strana 30). 32 SB IA-cs-62 Návod k instalaci
33 SMA Solar Technology AG Elektrické připojení Otevření DC konektoru 1. Rozšroubujte průchodku. 2. Odjistěte DC konektor. Do postranní západky zahákněte šroubovák a páčením konektor otevřete (šířka hrotu: 3,5 mm). 3. Pak DC konektor opatrně roztáhněte. 4. Uvolněte třmenovou svorku. Zahákněte do třmenové svorky šroubovák a páčením třmenovou svorku otevřete (šířka hrotu: 3,5 mm). 5. Vyjměte kabel. Kabel je odstraněný z DC konektoru. Návod k instalaci SB IA-cs-62 33
34 Elektrické připojení SMA Solar Technology AG Připojení FV generátoru (DC) NEBEZPEČÍ! Nebezpečí usmrcení vlivem vysokého napětí na střídači! Před připojením FV generátoru se ujistěte, zda je jistič vedení vypnutý a zajištěný proti opětovnému zapnutí. UPOZORNĚNÍ! Zničení měřicího přístroje vlivem příliš vysokého napětí! Používejte pouze měřicí přístroje s rozsahem vstupního napětí DC min V. 1. Vypněte jistič vedení a zajistěte ho proti opětovnému zapnutí. 2. Pokud je k dispozici odpínač Electronic Solar Switch, vytáhněte ho dolů, mírně směrem ke zdi. 3. Zkontrolujte, zda připojovací kabely FV panelů mají správnou polaritu a zda je dodrženo maximální vstupní napětí střídače. Při teplotě okolí nad 10 C by napětí naprázdno FV panelů nemělo činit více než 90 % maximálního vstupního napětí střídače. Pokud tomu tak není, zkontrolujte kapacitu FV systému a zapojení FV panelů. Při nižších teplotách okolí jinak může dojít k překročení maximálního vstupního napětí střídače. UPOZORNĚNÍ! Zničení střídače v důsledku překročení maximálního vstupního napětí! Pokud napětí FV panelů překročí maximální vstupní napětí střídače, může dojít ke zničení střídače vlivem přepětí. V takovém případě zanikají veškeré nároky vyplývající z odpovědnosti za vady. Nepřipojujte ke střídači žádné stringy, které mají vyšší napětí naprázdno, než je maximální vstupní napětí střídače. Zkontrolujte návrh FV systému. 34 SB IA-cs-62 Návod k instalaci
35 SMA Solar Technology AG Elektrické připojení 4. Zkontrolujte stringy na zemní spojení, jak je to popsáno v kapitole Kontrola FV generátoru na zemní spojení (Strana 58). UPOZORNĚNÍ! Poškození střídače vlivem příliš vysokého elektrického proudu! Maximální možný proud na každý DC konektor nesmí překročit 16 A. 5. Připojte připravené DC konektory ke střídači. DC konektory slyšitelně zaklapnou. K odjištění DC konektorů viz kapitola 7.2 Otevření střídače (Strana 41). 6. Aby byla zajištěna těsnost střídače, je třeba všechny nepotřebné DC vstupy uzavřít DC konektory a těsnicími záslepkami: Těsnicí záslepky NESTRKEJTE těsnicí záslepky PŘÍMO do DC vstupů na střídači. U nepotřebných DC konektorů zatlačte třmenovou svorku dolů a posuňte průchodku kzávitu Zastrčte těsnicí záslepku do DC konektoru. + Návod k instalaci SB IA-cs-62 35
36 Elektrické připojení SMA Solar Technology AG Utáhněte DC konektor (točivý moment: 2 Nm). + DC konektory s těsnicími záslepkami zastrčte do příslušných DC vstupů na střídači. DC konektory slyšitelně zaklapnou. 7. Zkontrolujte, zda jsou všechny DC konektory pevně usazené. 8. Pokud je k dispozici odpínač Electronic Solar Switch, zkontrolujte, zda není opotřebovaný, jak je to popsáno v kapitole 8.3 Kontrola odpínače Electronic Solar Switch na opotřebení (Strana 50), a opět ho pevně zastrčte. UPOZORNĚNÍ! Poškození střídače vnikáním vlhkosti a prachu. Když odpínač Electronic Solar Switch během provozu není zastrčený nebo je zastrčený nesprávně, může do střídače vnikat vlhkost a prach. Když odpínač Electronic Solar Switch není správně zastrčený, mohou se opotřebovat kontakty v odpínači Electronic Solar Switch nebo může odpínač Electronic Solar Switch spadnout. Dojde tak ke ztrátě energetického výnosu a odpínač Electronic Solar Switch se může poškodit. Vždy odpínač Electronic Solar Switch zastrčte podle následujících pokynů: Neutahujte šroub uvnitř odpínače Electronic Solar Switch. Pevně odpínač Electronic Solar Switch zastrčte tak, aby byl zarovnaný s krytem střídače. Zajistěte, aby vzdálenost mezi odpínačem Electronic Solar Switch a krytem střídače byla maximálně 1 mm. FV generátor je připojený. 36 SB IA-cs-62 Návod k instalaci
37 SMA Solar Technology AG Elektrické připojení 5.6 Komunikace Střídač je vybaven slotem pro komunikační rozhraní, aby mohl komunikovat se speciálními dataloggery (např. Sunny WebBox) nebo s počítačem s příslušným softwarem (např. Sunny Data Control nebo Sunny Explorer). Podrobné schéma propojení a popis instalace rozhraní najdete v návodu k příslušnému komunikačnímu rozhraní. Pomocí přístroje Power Reducer Box od společnosti SMA Solar Technology AG lze na základě externě stanovených hodnot omezovat činný výkon střídače nebo nastavovat účiník cos φ. Podrobné informace o omezování činného výkonu a nastavení účiníku cos φ najdete v technickém popisu Provozní parametry na webu Návod k instalaci SB IA-cs-62 37
38 Elektrické připojení SMA Solar Technology AG 5.7 Nastavení parametrů rozvodné sítě a národních parametrů Změna parametrů relevantních pro rozvodnou síť a národních parametrů K tomu, abyste mohli měnit parametry relevantní pro rozvodnou síť, potřebujete osobní přístupový kód, takzvaný kód SMA Grid Guard. Formulář žádosti o tento osobní přístupový kód naleznete v části se soubory ke stažení na webu v kategorii Certifikát u daného střídače. Změny těchto parametrů bezpodmínečně konzultujte s provozovatelem vaší rozvodné sítě. Podrobný popis provozních parametrů střídače naleznete v části se soubory ke stažení na webu na v kategorii Technický popis u příslušného střídače Nastavení země instalace Pomocí parametru Default můžete prostřednictvím komunikačního produktu (např. Sunny WebBox) nebo počítače vybaveného příslušným softwarem (např. Sunny Data Control nebo Sunny Explorer) nastavit zemi instalace nebo normu pro připojení k rozvodné síti platnou v dané zemi. To je však nutné jen tehdy, pokud byl střídač původně objednán pro jinou zemi. Informaci o tom, podle které normy byl střídač při expedici nastaven, naleznete na typovém štítku a v dodané příloze s výrobními nastaveními Nastavení ostrovního provozu Pro provoz střídače v ostrovním systému se střídačem Sunny Island musíte střídač pomocí parametru Default nastavit na ostrovní provoz ( OFF-Grid ). Existuje několik různých možností, jak střídač na ostrovní provoz nastavit: nastavení prostřednictvím dataloggeru Sunny WebBox nebo nastavení prostřednictvím aplikace Sunny Data Control nebo Sunny Explorer NEBEZPEČÍ! Nebezpečí usmrcení vlivem vysokého napětí při výpadku veřejné rozvodné sítě. Když střídač nastavíte na ostrovní provoz, střídač nesplňuje žádné národní normy a směrnice. V případě výpadku veřejné rozvodné sítě tak hrozí nebezpečí zpětného napájení. Střídač v ostrovním režimu nikdy neprovozujte přímo na veřejné rozvodné síti. 38 SB IA-cs-62 Návod k instalaci
39 SMA Solar Technology AG Uvedení do provozu 6 Uvedení do provozu 6.1 Uvedení střídače do provozu 1. Před uvedením do provozu zkontrolujte následující podmínky: Pevné usazení střídače. Správně připojené AC vedení (veřejná rozvodná síť). Kompletně připojené DC kabely (FV stringy). Nepotřebné DC vstupy jsou uzavřené příslušnými DC konektory a těsnicími záslepkami. Pevně přišroubované víko krytu střídače. Připojený externí DC odpínač zátěže nebo (pokud je k dispozici) pevně zastrčený odpínač Electronic Solar Switch (ESS). Správně dimenzovaný jistič vedení. 2. Zapněte jistič vedení. Svítí nebo blikají všechny 3 LED diody: Začíná spouštěcí fáze. Svítí zelená LED dioda: Uvedení do provozu se zdařilo. nebo Bliká zelená LED dioda v případě nedostatečné intenzity slunečního svitu: Zatím nebylo dosaženo podmínek pro připojení k rozvodné síti. Počkejte na dostatečnou intenzitu slunečního svitu. nebo Svítí nebo bliká žlutá nebo červená LED dioda: Vyskytla se porucha. Pokračujte bodem 3. A zelená LED dioda provoz B červená LED dioda zemní spojení nebo vadný varistor C žlutá LED dioda porucha 3. Přečtěte si kapitolu 9 Identifikace chyb (Strana 51) a případně odstraňte chybu nebo poruchu. Návod k instalaci SB IA-cs-62 39
40 Uvedení do provozu SMA Solar Technology AG 6.2 Hlášení na displeji během spouštěcí fáze Po uvedení do provozu střídač během spouštěcí fáze zobrazuje typ přístroje. Po 5 sekundách nebo po opětovném klepnutí na víko krytu střídače se zobrazí verze firmwaru interních procesorů. Po dalších 5 sekundách nebo po opětovném klepnutí se zobrazí nastavená národní norma (např. VDE-AR-N4105-MP ). Opětovné zobrazení hlášení na displeji (platí pro firmware od verze 4.00) Chcete-li na displeji během provozu znovu zobrazit hlášení spouštěcí fáze, musíte 2krát po sobě klepnout na víko krytu střídače. 40 SB IA-cs-62 Návod k instalaci
41 SMA Solar Technology AG Otevření a uzavření střídače 7 Otevření a uzavření střídače 7.1 Bezpečnost NEBEZPEČÍ! Nebezpečí usmrcení v důsledku zásahu elektrickým proudem! Před otevřením střídače dbejte na následující: Zajistěte nepřítomnost napětí na AC straně. Zajistěte nepřítomnost proudu a napětí na DC straně. UPOZORNĚNÍ! Poškození střídače vlivem statického výboje! Elektrostatický výboj může způsobit neopravitelné poškození vnitřních součástek střídače. Než se dotknete jakékoliv součástky střídače, uzemněte se. 7.2 Otevření střídače 1. Vypněte jistič vedení a zajistěte ho proti opětovnému zapnutí. 2. Pokud je k dispozici externí DC odpínač zátěže, odpojte ho. 3. Pokud je k dispozici odpínač Electronic Solar Switch, vytáhněte ho dolů, mírně směrem ke zdi. 4. Ampérmetrovými kleštěmi ověřte, zda DC kabely neprochází elektrický proud. Pokud naměříte nenulovou hodnotu proudu, zkontrolujte instalaci! Návod k instalaci SB IA-cs-62 41
42 Otevření a uzavření střídače SMA Solar Technology AG 5. Odjistěte a vytáhněte všechny DC konektory. Zastrčte do jedné z postranních štěrbin šroubovák (šířka hrotu: 3,5 mm) a vytáhněte DC konektory rovně směrem dolů. NETAHEJTE při tom ZA KABEL. Všechny DC konektory jsou vytažené ze střídače. Střídač je kompletně odpojený od FV generátoru. 6. Vytáhněte AC konektor. 7. Zkontrolujte, zda všechny LED diody a displej zhasly. NEBEZPEČÍ! Nebezpečí usmrcení vlivem vysokého napětí ve střídači! Kondenzátory ve střídači potřebují k vybití 15 minut. Počkejte 15 minut, než střídač otevřete. 42 SB IA-cs-62 Návod k instalaci
43 SMA Solar Technology AG Otevření a uzavření střídače 8. Povolte šrouby na víku krytu střídače. 9. Sejměte víko krytu střídače rovnoměrným tažením směrem dopředu. Střídač je otevřený a bez napětí. 7.3 Uzavření střídače 1. Připevněte víko krytu střídače pomocí 4 šroubů včetně pojistných podložek s ozubením směřujícím k víku. Utáhněte šrouby točivým momentem cca 6 Nm, aby byla zajištěna těsnost krytu střídače a uzemnění víka krytu střídače. NEBEZPEČÍ! Nebezpečí usmrcení vlivem víka krytu střídače pod napětím! Prostřednictvím ozubených pojistných podložek je zajištěno uzemnění víka krytu střídače. U všech šroubů nainstalujte pojistné podložky tak, aby jejich ozubení směřovalo k víku krytu střídače. 2. Zkontrolujte, zda DC konektory mají správnou polaritu, a připojte je. K odjištění DC konektorů viz kapitola 7.2 Otevření střídače (Strana 41). 3. Všechny nepotřebné DC vstupy uzavřete, jak je to popsáno v kapitole Připojení FV generátoru (DC) (Strana 34), aby byla zajištěna těsnost střídače. Návod k instalaci SB IA-cs-62 43
44 Otevření a uzavření střídače SMA Solar Technology AG 4. Připojte AC konektor. 5. Pokud je k dispozici externí DC odpínač zátěže, odpojte ho. 6. Pokud je k dispozici odpínač Electronic Solar Switch, zkontrolujte, zda není opotřebovaný, jak je to popsáno v kapitole 8.3 Kontrola odpínače Electronic Solar Switch na opotřebení (Strana 50), a opět ho pevně zastrčte. UPOZORNĚNÍ! Poškození střídače vnikáním vlhkosti a prachu. Když odpínač Electronic Solar Switch během provozu není zastrčený nebo je zastrčený nesprávně, může do střídače vnikat vlhkost a prach. Když odpínač Electronic Solar Switch není správně zastrčený, mohou se opotřebovat kontakty v odpínači Electronic Solar Switch nebo může odpínač Electronic Solar Switch spadnout. Dojde tak ke ztrátě energetického výnosu a odpínač Electronic Solar Switch se může poškodit. Vždy odpínač Electronic Solar Switch zastrčte podle následujících pokynů: Neutahujte šroub uvnitř odpínače Electronic Solar Switch. Pevně odpínač Electronic Solar Switch zastrčte tak, aby byl zarovnaný s krytem střídače. Zajistěte, aby vzdálenost mezi odpínačem Electronic Solar Switch a krytem střídače byla maximálně 1 mm. 7. Zapněte jistič vedení. 44 SB IA-cs-62 Návod k instalaci
45 SMA Solar Technology AG Otevření a uzavření střídače 8. Zkontrolujte, zda displej a LED indikace střídače signalizují normální provozní stav (viz kapitola 6 Uvedení do provozu (Strana 39)). Střídač je uzavřený a v provozu. Návod k instalaci SB IA-cs-62 45
46 Údržba a čištění SMA Solar Technology AG 8 Údržba a čištění 8.1 Čištění střídače Když je střídač znečištěný a je už jen omezeně vidět na provozní údaje a provozní stavy střídače, vyčistěte víko krytu střídače, displej a LED diody vlhkým hadříkem. Nepoužívejte při tom žádné leptavé látky (např. rozpouštědla nebo prostředky na drhnutí). Zkontrolujte také, zda střídač a kabely nejsou zvnějšku viditelně poškozené. Případně proveďte opravy. 8.2 Kontrola odvodu tepla Zkontrolovat odvod tepla ze střídače je zapotřebí pouze tehdy, když při vizuální kontrole zjistíte silné zanesení mřížky ventilátoru nebo když střídač častěji přechází do provozního stavu Derating. To, zda střídač přechází do provozního stavu Derating, závisí na teplotě okolí a na efektivitě chlazení Čištění ventilátoru Pokud je mřížka ventilátoru znečištěná jen volně ležícím prachem, můžete ji vyčistit pomocí vysavače. Pokud vysavačem nedosáhnete uspokojivého výsledku, vyjměte ventilátor a vyčistěte ho. Postupujte takto: 1. Odpojte střídač na AC i DC straně od napětí, jak je to popsáno v kapitole 7.2 Otevření střídače (Strana 41). 2. Počkejte, než se ventilátor zastaví. Čištění mřížky ventilátoru 3. Vymontujte větrací mřížku: Šroubovákem zatlačte obě západky na pravé hraně mřížky ventilátoru doprava a uvolněte mřížku z držáku. Opatrně mřížku ventilátoru sejměte. 4. Vyčistěte větrací mřížku měkkým kartáčkem, štětečkem, hadříkem nebo stlačeným vzduchem. 46 SB IA-cs-62 Návod k instalaci
47 SMA Solar Technology AG Údržba a čištění Čištění ventilátoru 5. Zatlačte obě horní západky dozadu a spodní západku dopředu. 6. Pomalu a rovnoměrně ventilátor vytáhněte směrem dolů. 7. Odjistěte a vytáhněte konektor ventilátoru uvnitř střídače. Kabely ventilátoru jsou tak dlouhé, že ventilátor můžete vytáhnout dostatečně daleko, abyste mohli odpojit konektory uvnitř střídače. 8. Vyjměte ventilátor. 9. Vyčistěte ventilátor měkkým kartáčkem, štětečkem nebo vlhkým hadříkem. UPOZORNĚNÍ! Poškození ventilátoru použitím stlačeného vzduchu! K čištění ventilátoru nepoužívejte stlačený vzduch. Ventilátor by se tím mohl poškodit. 10. Po vyčištění zase vše v opačném pořadí smontujte. 11. Zkontrolujte funkčnost ventilátoru, jak je to popsáno v následující kapitole Kontrola ventilátoru Funkčnost ventilátoru lze zkontrolovat dvěma způsoby: V režimu instalačního technika nastavte parametr Fan-Test pomocí komunikačního produktu na hodnotu 1. nebo Nastrčte na ovládací plošný spoj dodanou propojku. Nastavení parametru 1. Vyžádejte si na lince SMA Service Line heslo instalačního technika (kontakt: viz strana 73). 2. V režimu instalačního technika nastavte parametr Fan-Test na hodnotu Zkontrolujte proudění vzduchu ve ventilátoru. Střídač nasává vzduch zespodu a vlevo nahoře ho zase vyfukuje ven. Všímejte si při tom neobvyklých zvuků, které mohou být známkou nesprávné montáže nebo závady na ventilátoru. 4. Po zkontrolování ventilátoru nastavte parametr Fan-Test opět na hodnotu 0. Kontrola ventilátoru je dokončená. Návod k instalaci SB IA-cs-62 47
48 Údržba a čištění SMA Solar Technology AG Nastrčení propojky Střídač propojku rozpozná teprve po restartování (tj. před opětovným spuštěním musí všechny LED diody zhasnout). 1. Otevřete střídač, jak je to popsáno v kapitole 7.2 Otevření střídače (Strana 41). 2. Dodanou propojku nastrčte na níže znázorněný slot na ovládacím plošném spoji. 3. Uzavřete střídač, jak je to popsáno v kapitole 7.3 Uzavření střídače (Strana 43). 4. Uveďte střídač znovu do provozu. 5. Zkontrolujte proudění vzduchu ve ventilátoru. Střídač nasává vzduch zespodu a vlevo nahoře ho zase vyfukuje ven. Všímejte si při tom neobvyklých zvuků, které mohou být známkou nesprávné montáže nebo závady na ventilátoru. 6. Opět odstraňte propojku. Střídač při tom otevřete a uzavřete, jak je to popsáno v kapitole 7 Otevření a uzavření střídače (Strana 41). Kontrola ventilátoru je dokončená. 48 SB IA-cs-62 Návod k instalaci
49 SMA Solar Technology AG Údržba a čištění Čištění větracích mřížek Na obou stranách střídače se nacházejí větrací mřížky. Střídač nasává vzduch zespodu přes ventilátor a vlevo nahoře ho přes větrací mřížku zase vyfukuje ven. Pro zajištění optimálního odvodu tepla ze střídače stačí čistit levou větrací mřížku. Postup 1. Sejměte levou větrací mřížku. Zasuňte prsty do prostoru mezi horní částí krytu střídače a větrací mřížkou a vytáhněte větrací mřížku směrem do strany. 2. Vyčistěte větrací mřížku měkkým kartáčkem, štětečkem nebo stlačeným vzduchem. 3. Poté větrací mřížku opět připevněte na střídač. Větrací mřížky jsou pro správné přiřazení na vnitřní straně označené slovy links/left (levá) a rechts/right (pravá). Větrací mřížky jsou vyčištěné. UPOZORNĚNÍ! Poškození střídače vnikáním hmyzu! Neodstraňujte větrací mřížky natrvalo, protože jinak nebude zajištěna ochrana proti vnikání hmyzu. Návod k instalaci SB IA-cs-62 49
50 Údržba a čištění SMA Solar Technology AG 8.3 Kontrola odpínače Electronic Solar Switch na opotřebení Než odpínač Electronic Solar Switch zastrčíte, zkontrolujte, zda není opotřebovaný. V závislosti na provedení odpínače Electronic Solar Switch poznáte opotřebení na kovových jazýčcích (provedení A) nebo na umělé hmotě (provedení B). Výsledek Kovové jazýčky v odpínači Electronic Solar Switch jsou nepoškozené a nezměnily barvu (A). nebo Umělá hmota v odpínači Electronic Solar Switch je nepoškozená (B). Opatření 1. Pevně zastrčte rukojeť odpínače Electronic Solar Switch do zásuvky na spodní straně krytu střídače. 2. Uveďte střídač do provozu, jak je to popsáno v kapitole 6 Uvedení do provozu (Strana 39). Kovové jazýčky v odpínači Electronic Solar Switch jsou zbarvené dohněda nebo propálené (A). nebo Umělá hmota v odpínači Electronic Solar Switch je tepelně zdeformovaná (B). Odpínač Electronic Solar Switch již nedokáže zajistit bezpečné odpínání DC strany. 1. Než odpínač Electronic Solar Switch opět zastrčíte, vyměňte jeho rukojeť (objednací kód: viz 12 Příslušenství (Strana 72)). 2. Uveďte střídač do provozu, jak je to popsáno v kapitole 6 Uvedení do provozu (Strana 39). 50 SB IA-cs-62 Návod k instalaci
51 SMA Solar Technology AG Identifikace chyb 9 Identifikace chyb Pokud se na střídači zobrazí jiné blikající kódy nebo jiná poruchová hlášení než ta popsaná zde, obraťte se na linku SMA Service Line. Popis hlášení zobrazovaných během provozu na displeji, popis stavových hlášení a popis měřicích kanálů najdete v dodaném návodu k obsluze. Neprovádějte žádné opravy, které zde nejsou popsané. Místo toho využijte 24hodinové výměnné služby (střídač bude do 24 hodin připraven k odeslání a předán přepravci) a servisních služeb společnosti SMA Solar Technology AG. 9.1 Blikající kódy Zelená Červená Žlutá Stav bliká bliká bliká OK (spouštěcí fáze) trvale svítí nesvítí nesvítí OK (režim dodávky elektrické energie) trvale svítí nesvítí zemní spojení nebo vadný varistor trvale svítí OK (inicializace) rychle bliká nesvítí nesvítí OK (stop) (3 za sekundu) trvale svítí nesvítí zemní spojení nebo vadný varistor pomalu bliká (1 za sekundu) nesvítí nesvítí OK (čekání, kontrola stavu sítě) krátce zhasíná nesvítí nesvítí OK (snižování výkonu) (cca 1 za sekundu) trvale svítí nesvítí zemní spojení nebo vadný varistor nesvítí nesvítí nesvítí OK (noční vypínání nebo není zastrčený odpínač Electronic Solar Switch nebo není připojený externí DC odpínač zátěže) svítí/bliká porucha trvale svítí nesvítí zemní spojení nebo vadný varistor svítí/bliká zemní spojení nebo vadný varistor aporucha Návod k instalaci SB IA-cs-62 51
52 Identifikace chyb SMA Solar Technology AG 9.2 Poruchová hlášení Střídač v případě poruchy vygeneruje hlášení, které závisí na provozním režimu a nalezené poruše. Hlášení!PV-Overvoltage!!DISCONNECT DC! ACVtgRPro Popis a řešení Přepětí na DC vstupu. Střídač se může zničit vlivem přepětí. Řešení Ihned střídač odpojte od veřejné rozvodné sítě! 1. Vypněte jistič vedení. 2. Pokud je k dispozici externí DC odpínač zátěže, odpojte ho. 3. Pokud je k dispozici odpínač Electronic Solar Switch, vytáhněte ho. 4. Vytáhněte všechny DC konektory. 5. Zkontrolujte DC napětí: Pokud je DC napětí vyšší než maximální vstupní napětí, zkontrolujte návrh FV systému nebo kontaktujte instalačního technika FV generátoru. Pokud je DC napětí nižší než maximální vstupní napětí, připojte střídač znovu k FV generátoru, jak je to popsáno vkapitole5.4 Nastavení jazyka displeje (Strana 29). Pokud se hlášení bude opakovat, znovu střídač odpojte a kontaktujte linku SMA Service Line (viz kapitola 13 Kontakt (Strana 73)). Průměrná hodnota síťového napětí za 10 minut opustila povolený rozsah. Příčiny mohou být následující: Síťové napětí na přípojném místě je příliš vysoké. Impedance sítě na přípojném místě je příliš vysoká. Střídač se v zájmu zachování kvality napětí odpojí od veřejné rozvodné sítě. Řešení Zkontroluje síťové napětí na přípojném místě střídače: Pokud je síťové napětí vzhledem k místním podmínkám rozvodné sítě na úrovni 253 V nebo vyšší, kontaktujte provozovatele rozvodné sítě a zeptejte se, zda lze napětí na napájecím místě upravit nebo zda souhlasí se změnou mezní hodnoty parametru ACVtgRPro pro monitorování kvality napětí. Pokud je síťové napětí trvale v přípustném rozsahu a pokud se nadále zobrazuje toto poruchové hlášení, kontaktujte linku SMA Service Line. 52 SB IA-cs-62 Návod k instalaci
FV střídače SUNNY BOY 1100 / 1200 / 1700
FV střídače SUNNY BOY 1100 / 1200 / 1700 Instalační vedení SB11_12_17-ICZ094131 IMCZ-SB11_17 Verze 3.1 CZ SMA Solar Technology AG Obsah Obsah 1 Upozornění k tomuto návodu....................... 5 1.1
VíceAktualizace firmwaru pomocí SD karty SUNNY BOY WINDY BOY SUNNY TRIPOWER
Aktualizace firmwaru pomocí SD karty SUNNY BOY WINDY BOY SUNNY TRIPOWER Technický popis NG_UpdSD-TB-cs-32 Verze 3.2 CZ SMA Solar Technology AG Obsah Obsah 1 Informace k tomuto návodu........................
VíceFV střídače SUNNY MINI CENTRAL 9000TL/10000TL/11000TL s funkcí Reactive Power Control
FV střídače SUNNY MINI CENTRAL 9000TL/10000TL/11000TL s funkcí Reactive Power Control Návod k obsluze SMC9-11TLRP-BA-cs-30 TBCS-SMCTLRP Verze 3.0 CZ SMA Solar Technology AG Obsah Obsah 1 Informace k tomuto
VíceNávod k použití SUNNY TRIPOWER 5000TL/6000TL/7000TL/8000TL/ 9000TL/10000TL/12000TL
Návod k použití SUNNY TRIPOWER 5000TL/6000TL/7000TL/8000TL/ 9000TL/10000TL/12000TL STP5-10TL-20-BE-cs-13 98-109000.03 Verze 1.3 ČEŠTINA Právní ustanovení SMA Solar Technology AG Právní ustanovení Informace
VíceFV střídače SUNNY MINI CENTRAL 9000TL/10000TL/11000TL s funkcí Reactive Power Control
Titulní strana FV střídače SUNNY MINI CENTRAL 9000TL/10000TL/11000TL s funkcí Reactive Power Control Návod k instalaci SMC9-11TLRP-IA-cs-51 IMCS-SMCTLRP Verze 5.1 SMA Solar Technology AG Obsah Obsah 1
VíceFV střídače SUNNY BOY 3300/3800
FV střídače SUNNY BOY 3300/3800 Návod k instalaci SB33_38-ICZ104850 IMT-SB3800 Verze 5.0 CZ SMA Solar Technology AG Obsah Obsah 1 Pokyny k tomuto návodu.......................... 6 1.1 Rozsah platnosti.....................................
VíceKompaktní kontrola FV generátoru
Údaje o produktu Charakteristika vybavení a možnosti montáže pro SUNNY STRING MONITOR SSM Kompaktní kontrola FV generátoru Sunny String-Monitor SSM je koncipován speciálně pro kontrolu velkých FV generátorů.
VíceFV střídače SUNNY MINI CENTRAL 7000HV
FV střídače SUNNY MINI CENTRAL 7000HV Návod k instalaci SMC70HV-ICZ093740 IMCZ-SMC70HV Verze 4.0 CZ SMA Solar Technology AG Obsah Obsah 1 Upozornění k tomuto návodu....................... 7 1.1 Oblast
VíceNástěnná lampa Retro. Návod k montáži 92326HB22XVIII
Nástěnná lampa Retro cs Návod k montáži 92326HB22XVIII 2017-12 K tomuto návodu Tento výrobek je vybaven bezpečnostními prvky. Přesto si pozorně přečtěte bezpečnostní pokyny a používejte tento výrobek pouze
VíceFotovoltaický střídač SUNNY BOY 3300/3800
Fotovoltaický střídač SUNNY BOY 3300/3800 Návod k obsluze SB33_38-BA-BCZ114230 TBCZ-SB33-38-11 Verze 3.0 CZ SMA Solar Technology AG Obsah Obsah 1 Informace k tomuto návodu........................ 5 1.1
VíceFV střídače SUNNY TRIPOWER 10000TL/12000TL/15000TL/17000TL
FV střídače SUNNY TRIPOWER 10000TL/12000TL/15000TL/17000TL Návod k instalaci STP10-17TL-IA-cs-32 Verze 3.2 CZ SMA Solar Technology AG Obsah Obsah 1 Informace k tomuto návodu............................
VíceFV střídače SUNNY BOY 2100TL
FV střídače SUNNY BOY 2100TL Návod k instalaci SB2100TL-ICZ091730 IMCZ-SB21TL Verze 3.0 CZ SMA Solar Technology AG Obsah Obsah 1 Pokyny k tomuto návodu.......................... 5 1.1 Oblast platnosti......................................
VíceSolární střídače SUNNY BOY 2500/3000
Solární střídače SUNNY BOY 2500/3000 Návod k instalaci SB25_30-ICZ092520 IMCZ-SB25_30 Verze 2.0 CZ SMA Solar Technology AG Obsah Obsah 1 Upozornění k tomuto návodu....................... 5 1.1 Oblast
VíceInstalační návod. Souprava digitálního tlakoměru BHGP26A1
Instalační návod Souprava digitálního tlakoměru BHGP6A BHGP6A Souprava digitálního tlakoměru Instalační návod Obsah Strana Instalace Příslušenství... Instalace... Pracovní postup... Provozní kontrola...
VíceNávod k montáži VAZ H1000/1, VAZ H1500/1. Návod k montáži. Pro servisního technika. Vydavatel/Výrobce Vaillant GmbH
Návod k montáži Pro servisního technika Návod k montáži VAZ H1000/1, VAZ H1500/1 CZ Vydavatel/Výrobce Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18 0 Telefax 021 91 18 28 10 info@vaillant.de
VíceNávod k použití SUNNY BOY 1300TL/1600TL/2100TL
Návod k použití SUNNY BOY 1300TL/1600TL/2100TL SB13-21TL-BE-cs-10 98-102100.01 Verze 1.0 ČEŠTINA Právní ustanovení SMA Solar Technology AG Právní ustanovení Informace obsažené v této dokumentaci jsou majetkem
VíceVR 70. Návod k instalaci. Návod k instalaci. Pro instalatéra. Vydavatel/Výrobce Vaillant GmbH
Návod k instalaci Pro instalatéra Návod k instalaci VR 70 CZ Vydavatel/Výrobce Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18 0 Telefax 021 91 18 28 10 info@vaillant.de www.vaillant.de
VíceNávod k instalaci SUNNY BOY 240 SUNNY MULTIGATE
Návod k instalaci SUNNY BOY 240 SUNNY MULTIGATE SMA-SB240-IA-cs-12 Verze 1.2 ČEŠTINA Právní ustanovení SMA Solar Technology AG Právní ustanovení Informace obsažené v této dokumentaci jsou majetkem společnosti
VíceTOPNÝ PANEL ITA SDK NÁVOD NA POUŽITÍ
TOPNÝ PANEL ITA SDK NÁVOD NA POUŽITÍ ! UPOZORNĚNÍ Montáže a jakékoliv zásahy do topného panelu smí provádět pouze kvalifikovaná osoba. Před zásahem nebo manipulací s topným panelem musí být odpojen od
VíceNávod k instalaci VR 900. Návod k instalaci. Pro servisního technika. Komunikační jednotka. Vydavatel/Výrobce Vaillant GmbH
Návod k instalaci Pro servisního technika Návod k instalaci VR 900 Komunikační jednotka CZ Vydavatel/Výrobce Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18 0 Telefax 021 91 18 28
VíceFV střídač SUNNY MINI CENTRAL 9000TL / 10000TL / 11000TL
FV střídač SUNNY MINI CENTRAL 9000TL / 10000TL / 11000TL Instalační vedení SMC9-11TL-ICZ083620 IMCZ-SMCTL_9_10_11 Verze 2.0 CZ SMA Solar Technology AG Obsah Obsah 1 Pokyny k tomuto návodu..........................
VíceR129A - Multimetr MS8269 MASTECH
Vážení zákazníci, R129A - Multimetr MS8269 MASTECH děkujeme Vám za Vaši důvěru a za nákup tohoto produktu. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
VíceVěžový ventilátor
10031517 10031518 Věžový ventilátor Vážený zákazníku, Gratulujeme Vám k zakoupení produktu. Prosím, důkladně si přečtete manuál a dbejte na následující pokyny, aby se zabránilo škodám na zařízení. Za škody
VíceFV střídače SUNNY BOY 3000TL / 4000TL / 5000TL
FV střídače SUNNY BOY 3000TL / 4000TL / 5000TL Instalační vedení SB30TL_40TL_50TL-ICZ085120 IMCZ-TB-SBXTL-20 Verze 2.0 CZ Klepnutí na spodní víko krytu přístroje: zapne se osvětlení pozadí displeje Přepnutí
VíceFV střídače SUNNY MINI CENTRAL 9000TL/10000TL/11000TL 9000TL/10000TL/11000TL s funkcí Reactive Power Control
FV střídače SUNNY MINI CENTRAL 9000TL/10000TL/11000TL 9000TL/10000TL/11000TL s funkcí Reactive Power Control Návod k obsluze SMC9-11TLRP-BA-BCZ111320 TBCZ-SMC9-11TL Verze 2.0 CZ SMA Solar Technology AG
VícePodrobnosti o produktu
Podrobnosti o produktu Charakteristika vybavení a možnosti montáže pro přístroj SUNNY STRING-MONITOR SSM24-11 Obsah Přístroj Sunny String-Monitor SSM24-11 je koncipován speciálně pro sledování činnosti
VíceFV střídače SUNNY MINI CENTRAL 7000HV
FV střídače SUNNY MINI CENTRAL 7000HV Návod k instalaci SMC70HV-ICZ101250 IMCZ-SMC70HV Verze 5.0 CZ SMA Solar Technology AG Obsah Obsah 1 Upozornění k tomuto návodu....................... 6 1.1 Oblast
VíceUŽIVATELSKÝ MANUÁL BOARD 8S. Spínací skříň s 8 zásuvkami typu IEC
UŽIVATELSKÝ MANUÁL BOARD 8S Spínací skříň s 8 zásuvkami typu IEC OBSAH ÚVOD...3 BEZPEČNOSTNÍ POKYNY...4 PROVOZNÍ PODMÍNKY...4 ZAPOJENÍ...5 Připojení do sítě...5 Výstupy...5 OVLÁDÁNÍ...5 ČIŠTĚNÍ A ÚDRŽBA...6
VíceNÁVOD K OBSLUZE. Obj. č.:
NÁVOD K OBSLUZE Měnič napětí 6 V DC 12 V DC Typ 2238.0 Obj. č.: 51 81 08 Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přístroje do provozu a k jeho obsluze. Jestliže výrobek
VíceSolární střídače SUNNY MINI CENTRAL 9000TL/10000TL/11000TL 9000TL/10000TL/11000TL s funkcí Reactive Power Control
Solární střídače SUNNY MINI CENTRAL 9000TL/10000TL/11000TL 9000TL/10000TL/11000TL s funkcí Reactive Power Control Návod k instalaci SMC9-11TLRP-ICZ092530 IMCZ-SMCTL_9_10_11 Verze 3.0 CZ SMA Solar Technology
VícePříslušenství pro střídače SMA Sada pro přídavné větrání FANKIT01-10
Příslušenství pro střídače SMA Sada pro přídavné větrání FANKIT01-10 Návod k instalaci FANKIT01-IA-cs-12 IMCZ-FANK-TL21 Verze 1.2 CZ SMA Solar Technology AG Obsah Obsah 1 Informace k tomuto dokumentu.........................
VícePřídavná sada osvětlení
Přídavná sada osvětlení S 00 / S 00 P / S 00 / S 00 E / S 00 E NL Návod k použití Návod k montáží Je nutno mít při jízde ve vozidle! Strana Strana Přídavná sada osvětlení S 00 / S 00 P / S 00 / S 00 E
VíceCentrální střídače SUNNY CENTRAL 200 / 250 / 250HE / 350
Centrální střídače SUNNY CENTRAL 200 / 250 / 250HE / 350 Návod k instalaci SC20_25_35-ICZ094521 98-4005121 Verze 2.1 CZ SMA Solar Technology AG Obsah Obsah 1 Upozornění k tomuto návodu.......................
VícePodrobnosti o produktu
Podrobnosti o produktu Charakteristika vybavení a možnosti montáže pro přístroj SUNNY STRING-MONITOR SSM16-11 Obsah Přístroj Sunny String-Monitor SSM16-11 je koncipován speciálně pro sledování činnosti
VíceLustr. Návod k montáži 88448HB11XVII
Lustr cs Návod k montáži 88448HB11XVII 2016-09 335 755 Výrobek je vybaven bezpečnostními prvky. Přesto si pozorně přečtěte bezpečnostní pokyny a používejte tento výrobek pouze tak, jak je popsáno v tomto
VíceKontrola systému SUNNY SENSORBOX
Kontrola systému SUNNY SENSORBOX Návod k instalaci Sensorbox-ICZ100914 98-0010914 Verze 1.4 CZ SMA Solar Technology AG 2 Sensorbox-ICZ100914 Návod k instalaci SMA Solar Technology AG Obsah Obsah 1 Upozornění
VíceNetcom100. pl Instrukcja instalacji 2 cs Návod na instalaci 12 hu Szerelési utasítás (2008/09) CZ/PL/HU
Netcom100 pl Instrukcja instalacji 2 cs Návod na instalaci 12 hu Szerelési utasítás 22 CZ/PL/HU Obsah Obsah 1 ezpečnostní pokyny a vysvětlení symbolů..........................13 1.1 Použité symboly..............
VíceStropní svítidlo. Návod k montáži 88169HB1XVIIJSMIT
Stropní svítidlo cs Návod k montáži 88169HB1XVIIJSMIT 2016-08 334 063 Výrobek je vybaven bezpečnostními prvky. Přesto si pozorně přečtěte bezpečnostní pokyny a používejte tento výrobek pouze tak, jak je
VíceChladič na víno a šampaňské Návod k obsluze
Chladič na víno a šampaňské Návod k obsluze Před uvedením tohoto výrobku do provozu se, prosím, seznamte s návodem k jeho obsluze, a to i v případě, že jste již obeznámeni s používáním výrobků podobného
VíceZávěsné svítidlo s LED
Závěsné svítidlo s LED cs Návod k montáži 88346HB54XVIIZE 2017-07 K tomuto návodu Výrobek je vybaven bezpečnostními prvky. Přesto si pozorně přečtěte bezpečnostní pokyny a používejte tento výrobek pouze
VíceVR 71. Návod k instalaci. Návod k instalaci. Pro instalatéra. Vydavatel/Výrobce Vaillant GmbH
ávod k instalaci Pro instalatéra ávod k instalaci VR 71 CZ Vydavatel/Výrobce Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18 0 Telefax 021 91 18 28 10 info@vaillant.de www.vaillant.de
VíceTOPNÝ PANEL ITA NÁVOD NA POUŽITÍ
TOPNÝ PANEL ITA NÁVOD NA POUŽITÍ ! UPOZORNĚNÍ Montáže a jakékoliv zásahy do topného panelu smí provádět pouze kvalifikovaná osoba. Před zásahem nebo manipulací s topným panelem musí být odpojen od zdroje
VíceSvítidlo LED na vnější stěnu cs
