1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ ÚSTAV FYZIKÁLNÍHO INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF PHYSICAL ENGINEERING ANALÝZA PROFILU POVRCHŮ POMOCÍ INTERFEROMETRIE NÍZKÉ KOHERENCE SURFACE ANALYSIS USING LOW-COHERENCE INTERFEROMETRY BAKALÁŘSKÁ PRÁCE BACHELOR S THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR TOMÁŠ PIKÁLEK Ing. ZDENĚK BUCHTA, Ph.D. BRNO 214

2

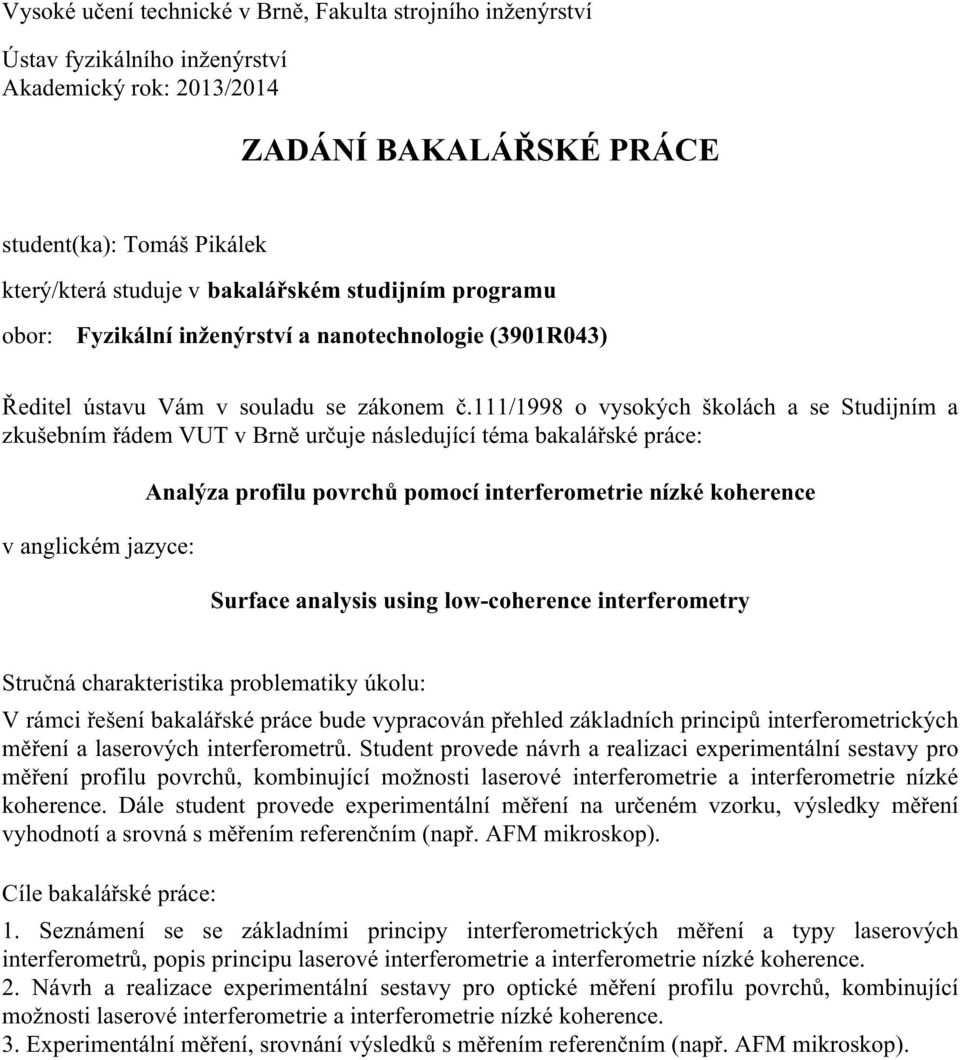

3 Vysoké učení technické v Brně, Fakulta strojního inženýrství Ústav fyikálního inženýrství Akademický rok: 213/214 ZADÁNÍ BAKALÁŘSKÉ PRÁCE student(ka): Tomáš Pikálek který/která studuje v bakalářském studijním programu obor: Fyikální inženýrství a nanotechnologie (391R43) Ředitel ústavu Vám v souladu se ákonem č.111/1998 o vysokých školách a se Studijním a kušebním řádem VUT v Brně určuje následující téma bakalářské práce: v anglickém jayce: Analýa profilu povrchů pomocí interferometrie níké koherence Surface analysis using low-coherence interferometry Stručná charakteristika problematiky úkolu: V rámci řešení bakalářské práce bude vypracován přehled ákladních principů interferometrických měření a laserových interferometrů. Student provede návrh a realiaci experimentální sestavy pro měření profilu povrchů, kombinující možnosti laserové interferometrie a interferometrie níké koherence. Dále student provede experimentální měření na určeném vorku, výsledky měření vyhodnotí a srovná s měřením referenčním (např. AFM mikroskop). Cíle bakalářské práce: 1. Senámení se se ákladními principy interferometrických měření a typy laserových interferometrů, popis principu laserové interferometrie a interferometrie níké koherence. 2. Návrh a realiace experimentální sestavy pro optické měření profilu povrchů, kombinující možnosti laserové interferometrie a interferometrie níké koherence. 3. Experimentální měření, srovnání výsledků s měřením referenčním (např. AFM mikroskop).

4 Senam odborné literatury: [1] Číp, Ondřej ; Buchta, Zdeněk ; Přesné měření délek pomocí laserové interferometrie, Vedoucí bakalářské práce: Ing. Zdeněk Buchta, Ph.D. Termín odevdání bakalářské práce je stanoven časovým plánem akademického roku 213/214. V Brně, dne L.S. prof. RNDr. Tomáš Šikola, CSc. prof. RNDr. Miroslav Doupovec, CSc., dr. h. c. Ředitel ústavu Děkan fakulty

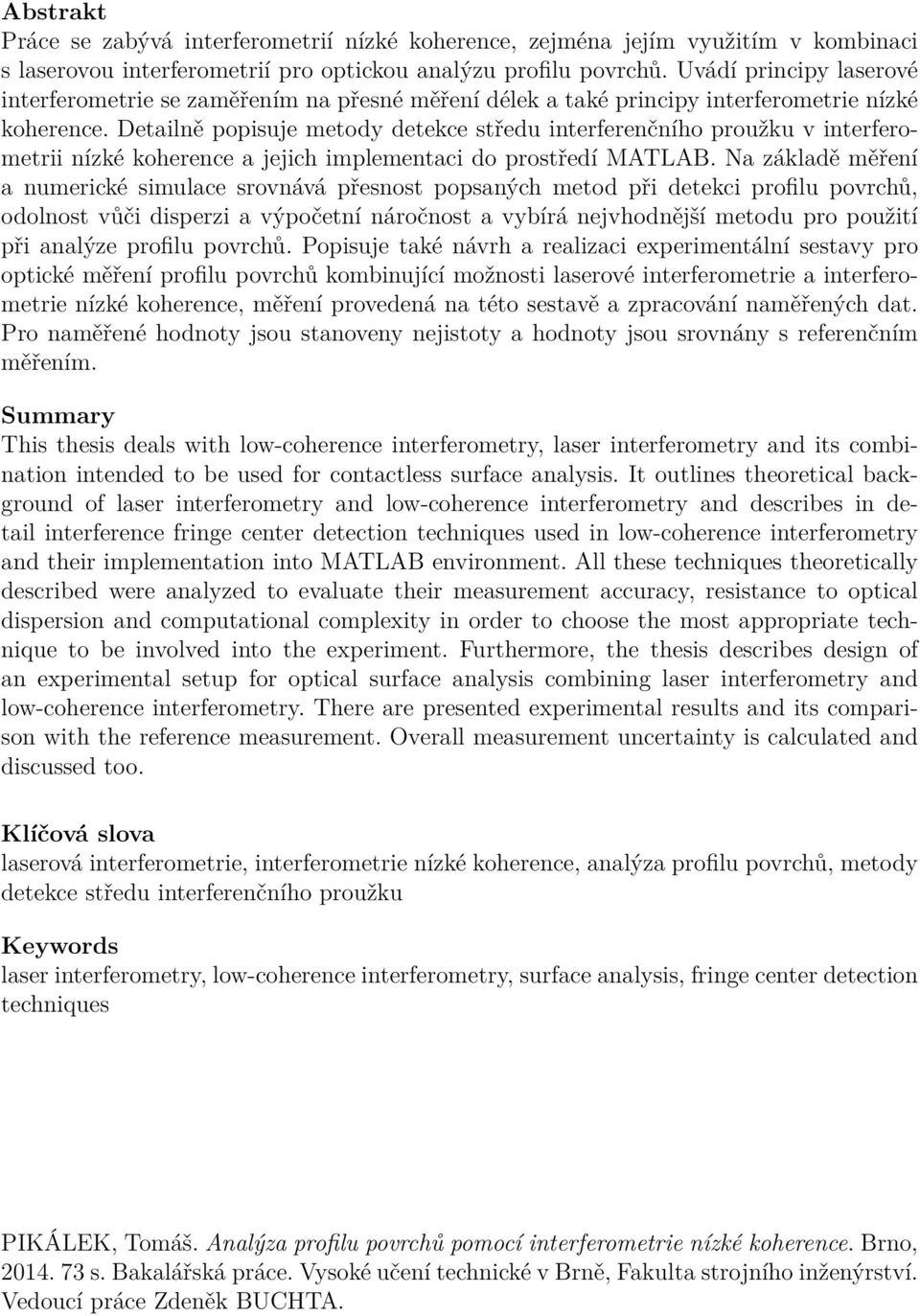

5 Abstrakt Práce se abývá interferometrií níké koherence, ejména jejím využitím v kombinaci s laserovou interferometrií pro optickou analýu profilu povrchů. Uvádí principy laserové interferometrie se aměřením na přesné měření délek a také principy interferometrie níké koherence. Detailně popisuje metody detekce středu interferenčního proužku v interferometrii níké koherence a jejich implementaci do prostředí MATLAB. Na ákladě měření a numerické simulace srovnává přesnost popsaných metod při detekci profilu povrchů, odolnost vůči disperi a výpočetní náročnost a vybírá nejvhodnější metodu pro použití při analýe profilu povrchů. Popisuje také návrh a realiaci experimentální sestavy pro optické měření profilu povrchů kombinující možnosti laserové interferometrie a interferometrie níké koherence, měření provedená na této sestavě a pracování naměřených dat. Pro naměřené hodnoty jsou stanoveny nejistoty a hodnoty jsou srovnány s referenčním měřením. Summary This thesis deals with low-coherence interferometry, laser interferometry and its combination intended to be used for contactless surface analysis. It outlines theoretical background of laser interferometry and low-coherence interferometry and describes in detail interference fringe center detection techniques used in low-coherence interferometry and their implementation into MATLAB environment. All these techniques theoretically described were analyed to evaluate their measurement accuracy, resistance to optical dispersion and computational complexity in order to choose the most appropriate technique to be involved into the experiment. Furthermore, the thesis describes design of an experimental setup for optical surface analysis combining laser interferometry and low-coherence interferometry. There are presented experimental results and its comparison with the reference measurement. Overall measurement uncertainty is calculated and discussed too. Klíčová slova laserová interferometrie, interferometrie níké koherence, analýa profilu povrchů, metody detekce středu interferenčního proužku Keywords laser interferometry, low-coherence interferometry, surface analysis, fringe center detection techniques PIKÁLEK, Tomáš. Analýa profilu povrchů pomocí interferometrie níké koherence. Brno, s. Bakalářská práce. Vysoké učení technické v Brně, Fakulta strojního inženýrství. Vedoucí práce Zdeněk BUCHTA.

6

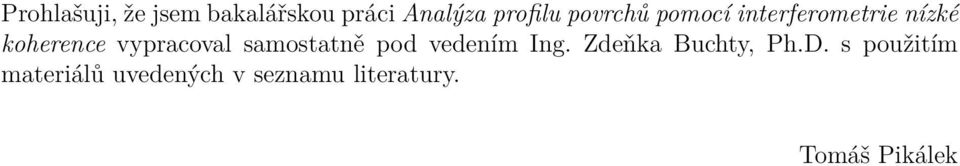

7 Prohlašuji, že jsem bakalářskou práci Analýa profilu povrchů pomocí interferometrie níké koherence vypracoval samostatně pod vedením Ing. Zdeňka Buchty, Ph.D. s použitím materiálů uvedených v senamu literatury. Tomáš Pikálek

8

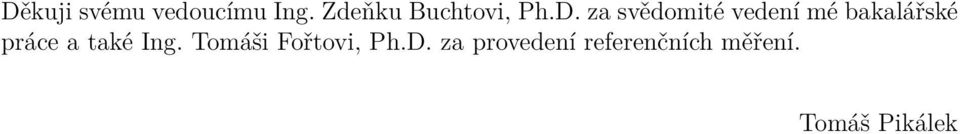

9 Děkuji svému vedoucímu Ing. Zdeňku Buchtovi, Ph.D. a svědomité vedení mé bakalářské práce a také Ing. Tomáši Fořtovi, Ph.D. a provedení referenčních měření. Tomáš Pikálek

10

11 Obsah Úvod 1 1. Interference Interference koherentních vln Koherenční délka Laserová interferometrie Základní typy laserových interferometrů Michelsonův interferometr Machův Zehnderův interferometr Fabryův Perotův interferometr Měření vdálenosti pomocí interferometru Homodynní detekce Heterodynní detekce Hilbertova transformace Index lomu vduchu Přímé metody měření indexu lomu vduchu Nepřímé metody měření indexu lomu vduchu Interferometrie níké koherence Michelsonův interferometr ve WLI Analýa profilu povrchů pomocí WLI Detekce vyváženého stavu Michelsonova interferometru Maximum signálu Vážený průměr poloh maxim Korelační metoda Fitování proužku Analýa ve frekvenční oblasti Maximum obálky Detekce středu proužku v prostředí MATLAB Srovnání metod detekce středu proužku Výpočetní náročnost metod Přesnost detekce rovinného rcadla Odolnost metod vůči disperi Výběr metody detekce středu proužku

12 4. Návrh a realiace sestavy pro měření profilu povrchů Návrh sestavy Návrh droje světla pro interferometr Návrh interferometru Návrh detekční části Realiace sestavy Realiace optické části Měření indexu lomu vduchu Omeení realiované sestavy Měření profilu povrchů a srovnání s referenčním měřením Měření na realiované sestavě Zpracování naměřených dat Měření hloubky leptané struktury Nejistoty měření Nejistota určení středu interferenčního proužku Nejistota indexu lomu vduchu Nejistota měření polohy měřícího rcadla Rovinnost referenčního povrchu Celková nejistota měření Srovnání s referenčním měřením Konfokální mikroskop Profilometr Závěr 67 Literatura 69 Senam použitých kratek a symbolů 71 Senam příloh 73

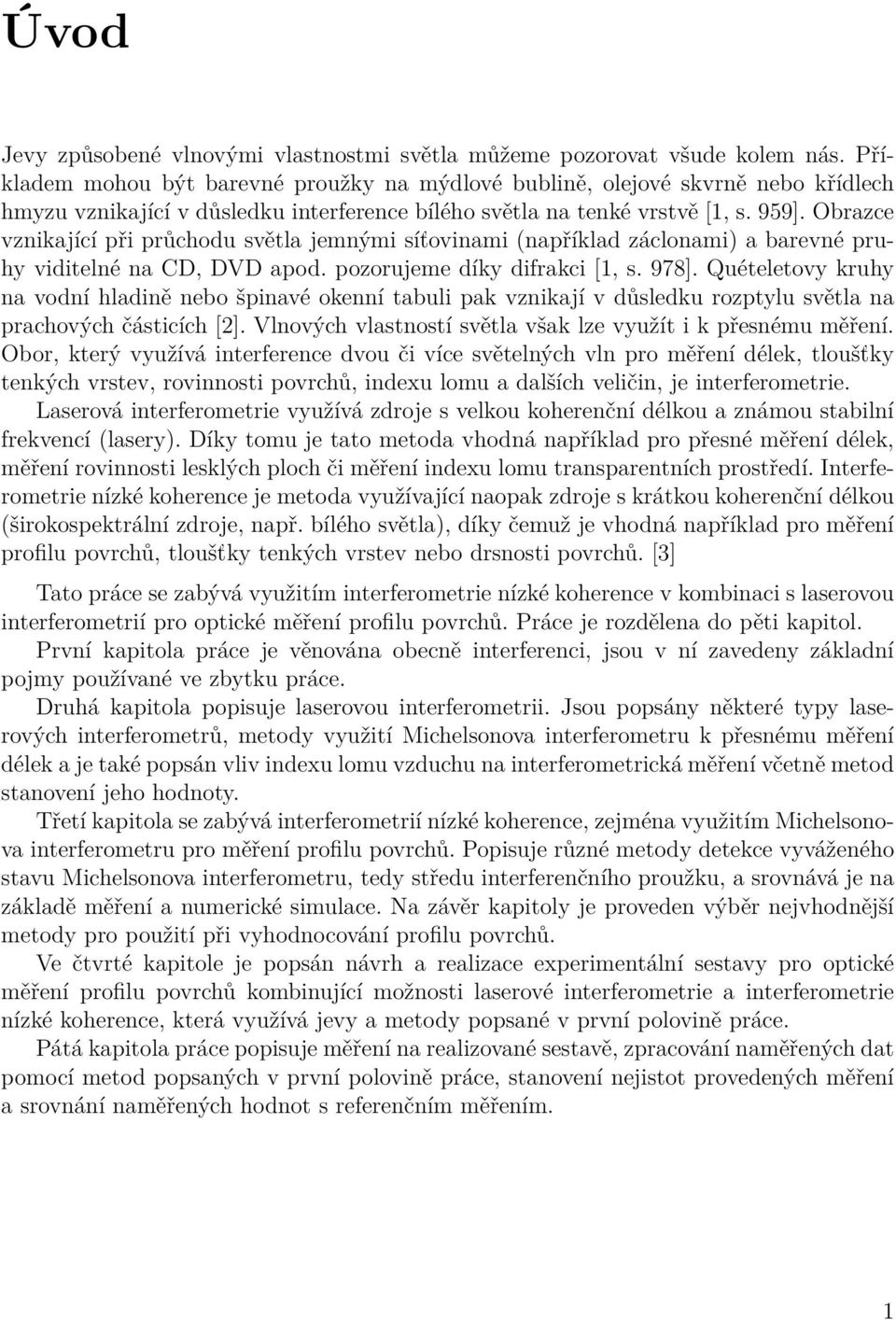

13 Úvod Jevy působené vlnovými vlastnostmi světla můžeme poorovat všude kolem nás. Příkladem mohou být barevné proužky na mýdlové bublině, olejové skvrně nebo křídlech hmyu vnikající v důsledku interference bílého světla na tenké vrstvě [1, s. 959]. Obrace vnikající při průchodu světla jemnými síťovinami (například áclonami) a barevné pruhy viditelné na CD, DVD apod. poorujeme díky difrakci [1, s. 978]. Quételetovy kruhy na vodní hladině nebo špinavé okenní tabuli pak vnikají v důsledku roptylu světla na prachových částicích [2]. Vlnových vlastností světla však le využít i k přesnému měření. Obor, který využívá interference dvou či více světelných vln pro měření délek, tloušťky tenkých vrstev, rovinnosti povrchů, indexu lomu a dalších veličin, je interferometrie. Laserová interferometrie využívá droje s velkou koherenční délkou a námou stabilní frekvencí (lasery). Díky tomu je tato metoda vhodná například pro přesné měření délek, měření rovinnosti lesklých ploch či měření indexu lomu transparentních prostředí. Interferometrie níké koherence je metoda využívající naopak droje s krátkou koherenční délkou (širokospektrální droje, např. bílého světla), díky čemuž je vhodná například pro měření profilu povrchů, tloušťky tenkých vrstev nebo drsnosti povrchů. [3] Tato práce se abývá využitím interferometrie níké koherence v kombinaci s laserovou interferometrií pro optické měření profilu povrchů. Práce je rodělena do pěti kapitol. První kapitola práce je věnována obecně interferenci, jsou v ní avedeny ákladní pojmy používané ve bytku práce. Druhá kapitola popisuje laserovou interferometrii. Jsou popsány některé typy laserových interferometrů, metody využití Michelsonova interferometru k přesnému měření délek a je také popsán vliv indexu lomu vduchu na interferometrická měření včetně metod stanovení jeho hodnoty. Třetí kapitola se abývá interferometrií níké koherence, ejména využitím Michelsonova interferometru pro měření profilu povrchů. Popisuje růné metody detekce vyváženého stavu Michelsonova interferometru, tedy středu interferenčního proužku, a srovnává je na ákladě měření a numerické simulace. Na ávěr kapitoly je proveden výběr nejvhodnější metody pro použití při vyhodnocování profilu povrchů. Ve čtvrté kapitole je popsán návrh a realiace experimentální sestavy pro optické měření profilu povrchů kombinující možnosti laserové interferometrie a interferometrie níké koherence, která využívá jevy a metody popsané v první polovině práce. Pátá kapitola práce popisuje měření na realiované sestavě, pracování naměřených dat pomocí metod popsaných v první polovině práce, stanovení nejistot provedených měření a srovnání naměřených hodnot s referenčním měřením. 1

14 ÚVOD 2

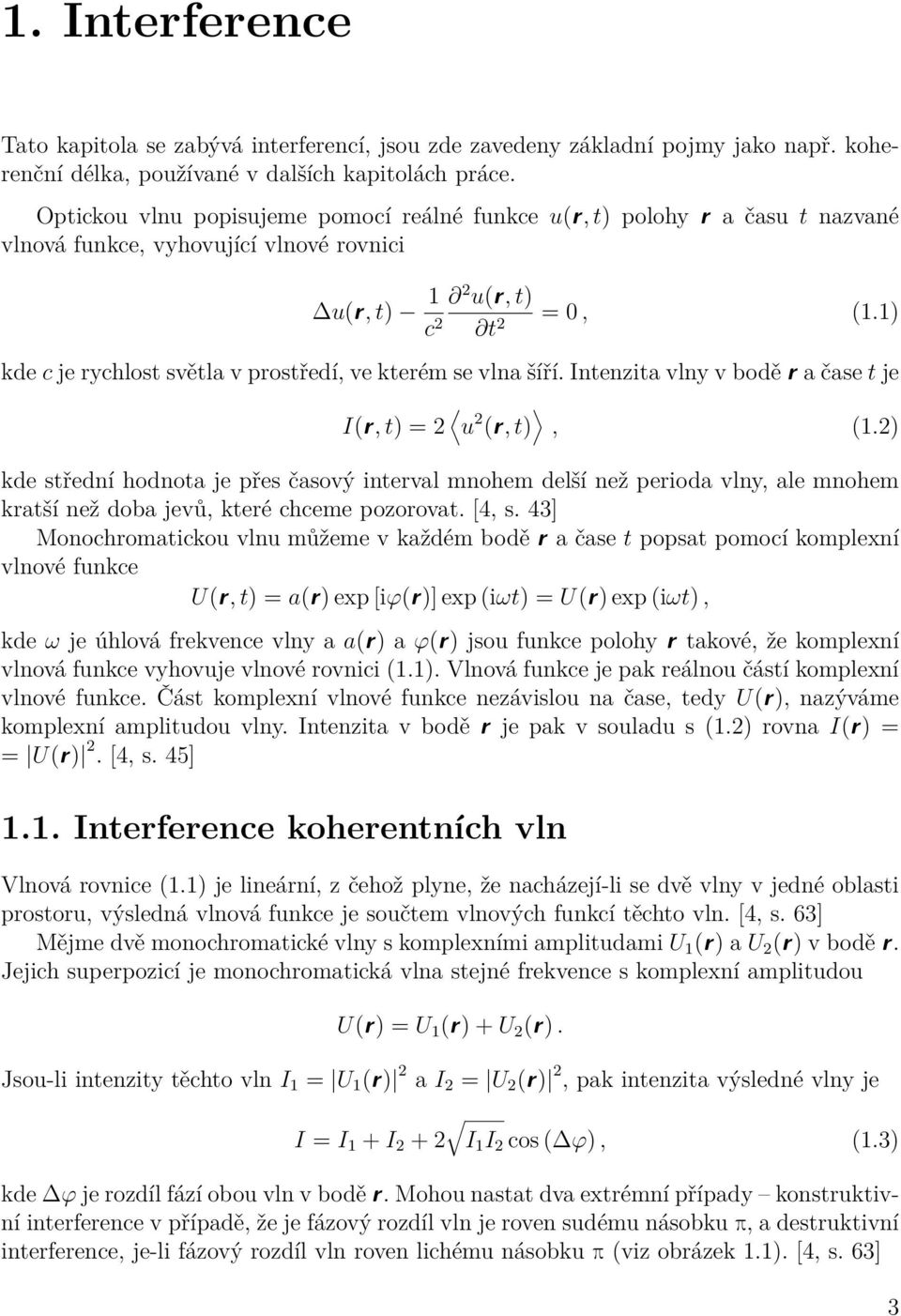

15 1. Interference Tato kapitola se abývá interferencí, jsou de avedeny ákladní pojmy jako např. koherenční délka, používané v dalších kapitolách práce. Optickou vlnu popisujeme pomocí reálné funkce u(r, t) polohy r a času t navané vlnová funkce, vyhovující vlnové rovnici u(r, t) 1 c 2 2 u(r, t) t 2 =, (1.1) kde c je rychlost světla v prostředí, ve kterém se vlna šíří. Intenita vlny v bodě r a čase t je I(r, t) = 2 u 2 (r, t), (1.2) kde střední hodnota je přes časový interval mnohem delší než perioda vlny, ale mnohem kratší než doba jevů, které chceme poorovat. [4, s. 43] Monochromatickou vlnu můžeme v každém bodě r a čase t popsat pomocí komplexní vlnové funkce U(r, t) = a(r) exp [iφ(r)] exp (iωt) = U(r) exp (iωt), kde ω je úhlová frekvence vlny a a(r) a φ(r) jsou funkce polohy r takové, že komplexní vlnová funkce vyhovuje vlnové rovnici (1.1). Vlnová funkce je pak reálnou částí komplexní vlnové funkce. Část komplexní vlnové funkce neávislou na čase, tedy U(r), naýváme komplexní amplitudou vlny. Intenita v bodě r je pak v souladu s (1.2) rovna I(r) = = U(r) 2. [4, s. 45] 1.1. Interference koherentních vln Vlnová rovnice (1.1) je lineární, čehož plyne, že nacháejí-li se dvě vlny v jedné oblasti prostoru, výsledná vlnová funkce je součtem vlnových funkcí těchto vln. [4, s. 63] Mějme dvě monochromatické vlny s komplexními amplitudami U 1 (r) a U 2 (r) v bodě r. Jejich superpoicí je monochromatická vlna stejné frekvence s komplexní amplitudou U(r) = U 1 (r) + U 2 (r). Jsou-li intenity těchto vln I 1 = U 1 (r) 2 a I 2 = U 2 (r) 2, pak intenita výsledné vlny je I = I 1 + I I 1 I 2 cos ( φ), (1.3) kde φ je rodíl fáí obou vln v bodě r. Mohou nastat dva extrémní případy konstruktivní interference v případě, že je fáový rodíl vln je roven sudému násobku π, a destruktivní interference, je-li fáový rodíl vln roven lichému násobku π (vi obráek 1.1). [4, s. 63] 3

16 1. INTERFERENCE a) konstruktivní interference b) destruktivní interference u u 1 (x, t) u u 1 (x, t) u(x, t) t t u 2 (x, t) u(x, t) u 2 (x, t) Obráek 1.1: Dva extrémní případy při skládání dvou koherentních vln: a) konstruktivní interference (fáový rodíl vln je roven sudému násobku π), b) destruktivní interference (fáový rodíl vln je roven lichému násobku π). Podle [5] Koherenční délka V předchoí části byla popsána interference dvou vln, které mají shodnou vlnovou délku a polariaci a jejichž fáový rodíl se nemění, tedy interference koherentních vln, tj. vln, jejichž chování je předvídatelné. Skutečné droje světla však vyařují vlny, které jsou více či méně náhodné. Mějme vlnu popsanou v čase t a bodě r komplexní vlnovou funkcí U(r, t). Pro popis časové koherence, tedy korelovanosti (podobnosti) vlny v růných časech t a t+τ v daném bodě r, avádíme komplexní stupeň časové koherence g(τ) = U (r, t)u(r, t + τ) U (r, t)u(r, t) přičemž platí g(τ) 1. Pro úplně časově koherentní áření je g(τ) = 1 (pro každé τ), pro nekoherentní g(τ) =, v jiném případě říkáme, že áření je částečně koherentní. [4, s. 347] Jestliže g(τ) klesá monotónně s τ, pak koherenční dobou τ c naýváme takovou hodnotu τ, při které nabývá g(τ) nějaké definované hodnoty, např. 1/2 nebo 1/e. Dále budeme a koherenční dobu považovat takovou dobu τ c, že g(τ c ) = 1/2. Vdálenost l c = cτ c, kde c je rychlost světla a τ c koherenční doba, tedy vdálenost, kterou světlo uraí a koherenční dobu, onačujeme jako koherenční délku. Je-li doba potřebná pro průchod světelné vlny optickým systémem menší než koherenční doba, pak říkáme, že vlna je vůči tomuto systému koherentní. [4, s. 348] Koherenční délku můžeme odhadnout jako l c λ2 λ, (1.4) kde λ je střední vlnová délka droje a λ šířka jeho spektra, vi obráek 1.2. [6, s. 356] Při interferenci částečně koherentního světla je možné koherenční délku jistit též pomocí viditelnosti (kontrastu) proužků 4 V = I max I min I max + I min,,

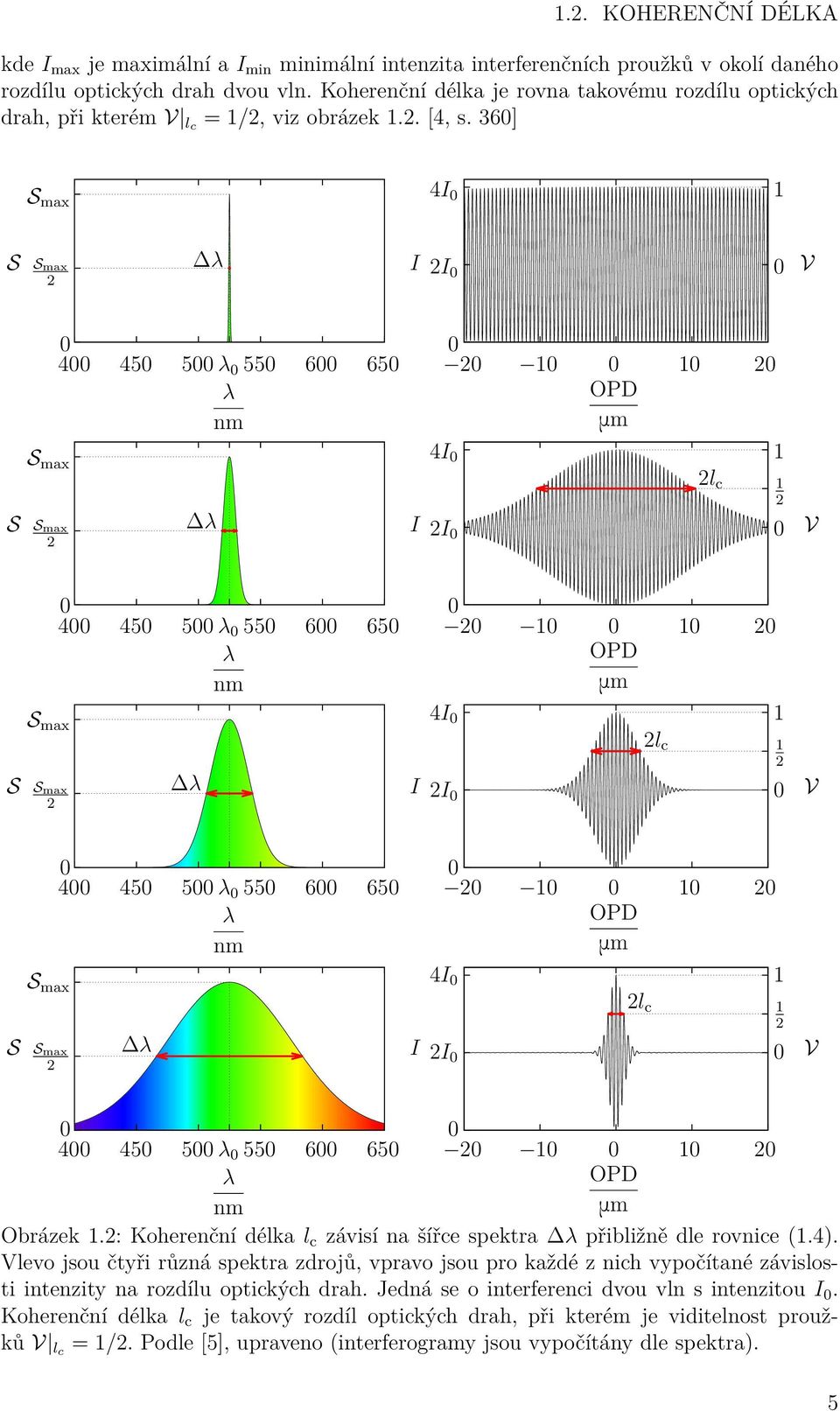

17 1.2. KOHERENČNÍ DÉLKA kde I max je maximální a I min minimální intenita interferenčních proužků v okolí daného rodílu optických drah dvou vln. Koherenční délka je rovna takovému rodílu optických drah, při kterém V lc = 1/2, vi obráek 1.2. [4, s. 36] S max 4I 1 S S max 2 λ I 2I V S S max S max λ λ nm λ I OPD 4I 2I 2l c V S S max S max λ λ nm λ I OPD 4I 2I 2l c V S S max S max λ λ nm λ I OPD 4I 2I 2l c V λ λ nm OPD Obráek 1.2: Koherenční délka l c ávisí na šířce spektra λ přibližně dle rovnice (1.4). Vlevo jsou čtyři růná spektra drojů, vpravo jsou pro každé nich vypočítané ávislosti intenity na rodílu optických drah. Jedná se o interferenci dvou vln s intenitou I. Koherenční délka l c je takový rodíl optických drah, při kterém je viditelnost proužků V lc = 1/2. Podle [5], upraveno (interferogramy jsou vypočítány dle spektra). 5

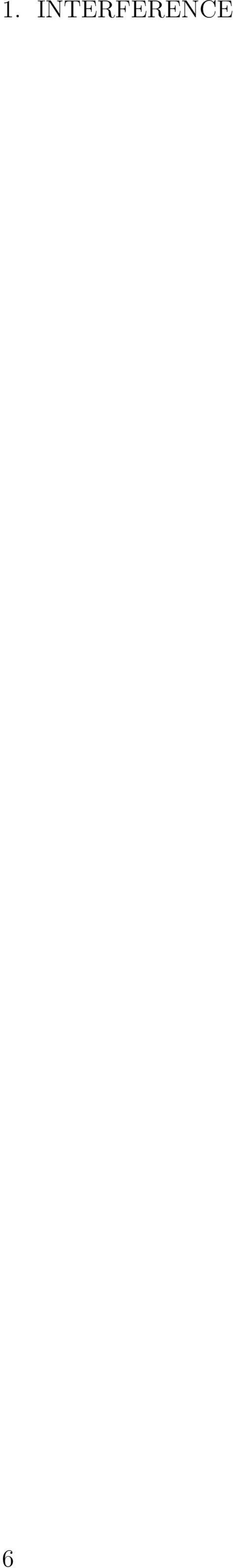

18 1. INTERFERENCE 6

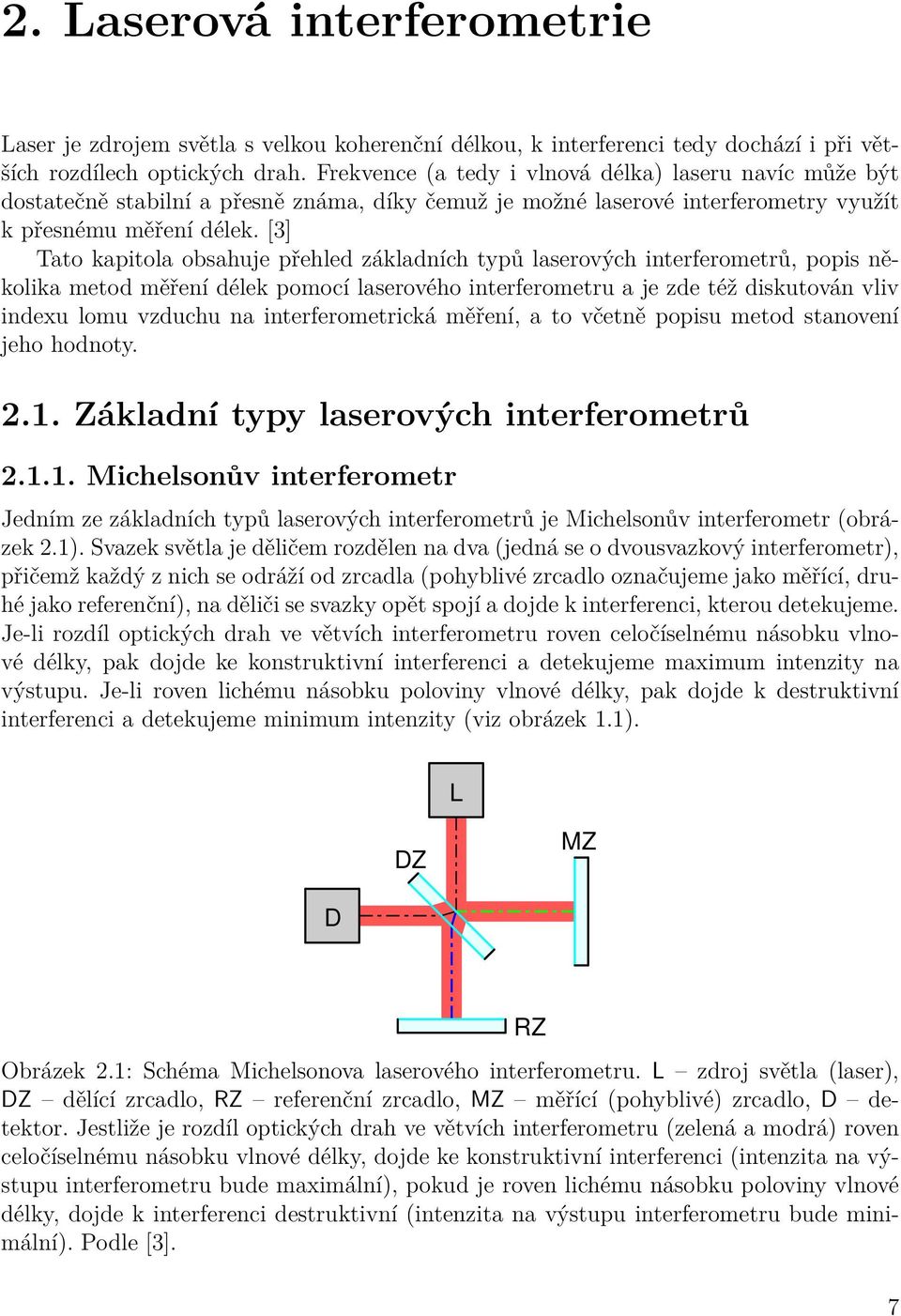

19 2. Laserová interferometrie Laser je drojem světla s velkou koherenční délkou, k interferenci tedy docháí i při větších rodílech optických drah. Frekvence (a tedy i vlnová délka) laseru navíc může být dostatečně stabilní a přesně náma, díky čemuž je možné laserové interferometry využít k přesnému měření délek. [3] Tato kapitola obsahuje přehled ákladních typů laserových interferometrů, popis několika metod měření délek pomocí laserového interferometru a je de též diskutován vliv indexu lomu vduchu na interferometrická měření, a to včetně popisu metod stanovení jeho hodnoty Základní typy laserových interferometrů Michelsonův interferometr Jedním e ákladních typů laserových interferometrů je Michelsonův interferometr (obráek 2.1). Svaek světla je děličem rodělen na dva (jedná se o dvousvakový interferometr), přičemž každý nich se odráží od rcadla (pohyblivé rcadlo onačujeme jako měřící, druhé jako referenční), na děliči se svaky opět spojí a dojde k interferenci, kterou detekujeme. Je-li rodíl optických drah ve větvích interferometru roven celočíselnému násobku vlnové délky, pak dojde ke konstruktivní interferenci a detekujeme maximum intenity na výstupu. Je-li roven lichému násobku poloviny vlnové délky, pak dojde k destruktivní interferenci a detekujeme minimum intenity (vi obráek 1.1). L DZ MZ D Obráek 2.1: Schéma Michelsonova laserového interferometru. L droj světla (laser), DZ dělící rcadlo, RZ referenční rcadlo, MZ měřící (pohyblivé) rcadlo, D detektor. Jestliže je rodíl optických drah ve větvích interferometru (elená a modrá) roven celočíselnému násobku vlnové délky, dojde ke konstruktivní interferenci (intenita na výstupu interferometru bude maximální), pokud je roven lichému násobku poloviny vlnové OptoCad (v.93j), 27 Mar 214, Michelson.ps délky, dojde k interferenci destruktivní (intenita na výstupu interferometru bude minimální). Podle [3]. RZ 7

20 2. LASEROVÁ INTERFEROMETRIE Předpokládejme, že intenity vln v obou větvích interferometru jsou stejné, rovny I. Pak dle rovnice (1.3) ávislost intenity na výstupu interferometru na rodílu optických délek větví interferometru je možné pro koherentní áření vyjádřit jako I() = 2I [1 + cos (2k)], (2.1) kde k = 2π/λ je vlnové číslo (λ je vlnová délka použitého áření), přičemž optickou délkou větve interferometru je myšlena optická dráha, kterou světlo uraí od rodělení svaku na děliči po jeho opětovném sloučení na téže místě. Mei dvěma po sobě následujícími maximy intenity na výstupu interferometru se tedy měřící rcadlo posune o polovinu vlnové délky droje. Michelsonův interferometr je možné použit např. pro měření vdálenosti, rovinnosti či měření indexu lomu transparentních prostředí. [3] Pokud by dělič byl planparalelní, pak by světlo odražené od jeho druhé lámavé plochy interferovalo se světlem odraženým od dělící plochy (na obráku 2.1 bychom v místě měřícího rcadla poorovali interferenci). Tohoto jevu je možné využít při kolimaci koherentního áření, v interferometru je však nežádoucí. Proto se používá dělič tvaru klínu, který působí, že svaky odražené od růných lámavých ploch děliče budou svírat takový úhel, že interferenci poorovat nebudeme. Dalším opatřením proti tomuto jevu je použití antireflexních vrstev Machův Zehnderův interferometr V Machově Zehnderově interferometru (obráek 2.2) je svaek rodělen na dva referenční a měřící, jedná se tedy též o dvousvakový interferometr. Po průchodu větvemi interferometru jsou svaky opět spojeny a docháí k interferenci, přičemž intenita na výstupu ávisí na rodílu optických drah ve větvích interferometru. Tento typ interferometru je vhodný např. ke jišťování nehomogenit indexu lomu transparentních prostředí. [3] DZ RV Z L Z MV DZ D Obráek 2.2: Schéma Machova Zehnderova interferometru. L droj světla, DZ dělící rcadla, Z rcadla, RV referenční vorek, MV měřený vorek, D detektor. Podle [3] Fabryův Perotův interferometr Fabryův Perotův interferometr (obráek 2.3) je interferometr mnohosvakový. Je tvořen dvojicí rovnoběžných rcadel s vysokou odraivostí tvořících optický reonátor. Světlo se tedy v interferometru odráží a jen malá část procháí. Na detektoru detekujeme maximum intenity v případě, že dojde ke konstruktivní interferenci všech prošlých vln, což nastane, je-li vdálenost mei rcadly rovna celočíselnému násobku poloviny vlnové délky světla. OptoCad (v.93j), 27 Mar 214, Mach Zehnder.ps 8

21 2.2. MĚŘENÍ VZDÁLENOSTI POMOCÍ INTERFEROMETRU Tento interferometr se používá pro měření spektrálního složení optického áření a je též ákladem většiny laserů. [3] L D PD PD Obráek 2.3: Schéma Fabryho Perotova interferometru (vlevo) a schematicky nanačený chod svaku interferometrem (vpravo). L droj světla, PD vájemně paralelní rcadla s velkou odraivostí, D detektor. Podle [3]. L PD PD 2.2. Měření vdálenosti pomocí interferometru Známe-li vlnovou délku použitého droje áření (laseru), pak můžeme pomocí Michelsonova interferometru měřit měnu polohy měřícího rcadla. Nejjednodušší metoda měření spočívá v počítání proužků, kdy se dle rovnice (2.1) měřící rcadlo mei dvěma po sobě OptoCad (v.93j), následujícími 3 Apr 214, maximy Fabry Perot 2.ps intenity posune OptoCad o(v polovinu.93j), 27 vlnové Mar 214, délky. Fabry Perot.ps Počítání proužků však není příliš přesné, nedokážeme snadno rolišit dvě polohy měřícího rcadla, jejichž vdálenost je menší než čtvrtina vlnové délky. Dále poue intenity na výstupu interferometru nedokážeme jistit, kterým směrem se měřící rcadlo interferometru pohybuje. Větší přesnosti detekce a v některých případech též jištění směru pohybu měřícího rcadla můžeme dosáhnout některou následujících metod. [7] Homodynní detekce Při homodynní detekci (obráek 2.4) využíváme lineární polariaci droje áření (laseru). Svaek vstupuje do polariujícího děliče pod polariačním úhlem 45, kde je rodělen na dva svaky s navájem kolmou lineární polariací, kvůli čemuž na výstupu interferometru nepoorujeme interferenci. Svaek je na výstupu rodělen do dvou větví. V každé větví je vložen polariující dělič natočený vůči polariacím vstupujících vln pod úhlem 45, čímž dojde ke stočení polariací vstupujících vln do jedné roviny a ke vniku interference. Tu detekujeme v každé větvi pomocí dvou detektorů, přičemž na detektorech na obráku 2.4 onačených D1, D2 je fáe interferenčního signálu požděna o π oproti detektorům D1 a D2. V jednom e svaků je vložena λ/4 deska, což působí fáové poždění interferenčního signálu v této větvi o π/2. Vyneseme-li signály rodílových esilovačů S1, S2 do kartéských souřadnic, dostaneme obecně kuželosečku. Jestliže ji parametriujeme v polárních souřadnicích, pak měna úhlu vyjadřuje měnu optické dráhy v měřící větvi interferometru a smysl otáčení vyjadřuje směr pohybu měřícího rcadla. [3] Heterodynní detekce Heterodynní detekce (obráek 2.5) využívá droj s dvěma růnými frekvencemi, jejichž polariace je navájem kolmá. Svaek je nejprve dělícím rcadlem rodělen, aby bylo možné po průchodu polariátorem, jehož rovina polariace svírá s rovinami polariace obou vln 45 (dojde tedy ke stočení roviny polariace obou vln a ke vniku interference), pomocí detektoru (na obráku 2.5 onačeném D R ) měřit ánějovou frekvenci. Ta je rovna rodílu frekvencí droje. Zbytek svaku vstupuje do interferometru s polariujícím děličem. 9

22 2. LASEROVÁ INTERFEROMETRIE Obráek 2.4: Schéma uspořádání interferometru s homodynní detekcí. NP dělič, RP λ/4 deska, PD1, PD2 polariující děliče, D1, D1, D2, D2 fotodetektory, S1, S2 rodílové esilovače. Převato [3]. V důsledku odlišných polariací se vlna s jednou optickou frekvencí odráží do referenční větve, kdežto vlna s druhou optickou frekvencí procháí do měřící větve interferometru. Je-li měřící rcadlo interferometru nehybné, pak jsou frekvence obou vln na výstupu interferometru stejné jako na vstupu, a tedy na druhém detektoru (onačeném D S ) detekujeme stejnou ánějovou frekvenci jako na detektoru prvním (D R ). V případě pohybu měřícího rcadla docháí k fáovému poždění či rychlení vlny od něho se odrážející (dle směru pohybu), a tedy ánějová frekvence se mění. Odečtením frekvencí naměřených na obou detektorech ískáme měnu ánějové frekvence, které le určit velikost i směr rychlosti měřícího rcadla. Integrací následně určíme měnu jeho polohy. [3] Obráek 2.5: Schéma uspořádání interferometru s heterodynní detekcí. Upraveno [3]. 1

23 Hilbertova transformace 2.2. MĚŘENÍ VZDÁLENOSTI POMOCÍ INTERFEROMETRU Změnu polohy měřícího rcadla le v případě, že se nemění směr jeho pohybu, měřit monitorováním interferenčního signálu. Použijeme dvou signálů fáově vájemně posunutých o π/2 jako v případě homodynní detekce, avšak fáově posunutý signál vypočítáme naměřeného interferenčního signálu pomocí Hilbertovy transformace. [7] Nejprve naměřeného signálu odfiltrujeme stejnosměrnou složku, např. fitováním polynomem (protože se průměrná intenita může vlivem neoptimálního nastavení interferometru v průběhu měny polohy měřícího rcadla měnit, použijeme např. polynom 2. stupně) a jeho odečtením od naměřených hodnot. Dále vypočítáme Hilbertovu transformaci H {u(m)} signálu u(m) na vorku m, čímž ískáme signál fáově posunutý o π/2. Pak u a (m) = u(m) + i H {u(m)} je analytický signál, jehož argument arg (u a ) udává fái φ naměřeného interferenčního signálu. Následný výpočet měny polohy je stejný jako v případě homodynní detekce. Je třeba provést robalení fáe, poté měnu polohy měřícího rcadla interferometru určíme jako x = λ φ, (2.2) 4π kde λ je vlnová délka laseru a φ je jištěná měna fáe. Postup je náorněn na obrácích 2.6 a 2.7, na kterých je též vidět, že několik prvních vorků (odpovídajících úhlu asi π/2) je třeba vynechat, jelikož je fáově posunutý signál vypočítán chybně. Při měření nás vždy ajímá rodíl fáí dvou vorků (a odpovídající rodíl poloh měřícího rcadla), proto je třeba, aby měření bylo spuštěno (a ukončeno) ve vdálenosti větší než asi osmina vlnové délky od bodů, které chceme detekovat. U V a) signál detektoru fitovaný polynomem 1,,8,6,4,2, signál fit, H {u} m, V b) signál a jeho Hilbertova transformace,5 c) náornění analytického signálu 1, 3 u,5 2 U H {u}, 1 1, V m,5,5,,5 1, u V m Obráek 2.6: Vytvoření analytického signálu pomocí Hilbertovy transformace: a) nejprve se od naměřeného interferenčního signálu odečte jeho stejnosměrná složka pomocí fitování polynomem, b) provede se Hilbertova transformace, c) e signálu a transformovaného signálu se vytvoří analytický signál a e měny jeho fáe můžeme dle vtahu (2.2) určit měnu polohy měřícího rcadla (vi obráek 2.7). Uvedené signály byly naměřeny na realiované sestavě. 1, 11

24 2. LASEROVÁ INTERFEROMETRIE 1,,5 H {u} V,,5 φ 1, 1,,5,,5 1, u V Obráek 2.7: Zjištění měny polohy měřícího rcadla e měny fáe analytického signálu vytvořeného pomocí Hilbertovy transformace (vi obráek 2.6). Změna fáe φ odpovídá měně polohy měřícího rcadla dle vtahu (2.2). Z obráku je řejmé, že počátek (a též konec, který na obráku není anačen) analytického signálu (odpovídající úhlu asi π/2) je vypočítán chybně, a tedy je třeba spustit a ukončit měření o odpovídající vdálenost dále od bodů, jejichž polohu chceme měřit. Uvedený signál byl naměřen na realiované sestavě. Pro výpočet měny polohy měřícího rcadla Michelsonova laserového interferometru pomocí analýy interferenčního signálu byla vytvořena funkce interf2pos pro prostředí MATLAB (vi přílohy). Vstupem je naměřený interferenční signál a vlnová délka droje, výstupem pak odpovídající polohy měřícího rcadla Index lomu vduchu Při použití interferometrů dokážeme měřit vdálenost jako násobky vlnové délky. Vlnové délky laserů náme pro vakuum (náme frekvenci laserového áření). Měření však ve většině případů probíhá na vduchu, kde se světlo šíří pomaleji. Poměr rychlosti šíření světla ve vakuu a v jiném prostředí udává index lomu n > 1 tohoto prostředí. Vlnová délka je definována jako λ = c/f, kde c je fáová rychlost světla v daném prostředí a f je frekvence vlnění. Jelikož c = c /n, kde c je rychlost světla ve vakuu, pak λ = c nf, tedy vlnová délka světla s danou frekvencí je nepřímo úměrná indexu lomu prostředí, ve kterém se světlo šíří. Pro přesné měření vdálenosti pomocí laserového interferometru proto potřebujeme nát index lomu prostředí, ve kterém měření probíhá, což je obvykle vduch. [3], [4] Index lomu vduchu je možné měřit několika metodami, které le rodělit na přímé a nepřímé. [3] Přímé metody měření indexu lomu vduchu Přímé metody měření indexu lomu vduchu využívají ke stanovení hodnoty indexu lomu vduchu srovnání optické dráhy ve vduchu a ve vakuu. Základní uspořádání laserového 12

25 2.3. INDEX LOMU VZDUCHU refraktometru je na obráku 2.8. Základem sestavy je dvoukomorová kyveta. Svaek v referenční větvi laserového interferometru procháí vnitřní komorou kyvety, svaek v měřící větvi vnější komorou. Na počátku měření je v obou komorách kyvety vduch, při jeho čerpání vnitřní části kyvety docháí ke měně optické dráhy referenčního svaku. Přibližně při tlaku 1 Pa se již optická dráha přestává měnit. Hodnotu indexu lomu vduchu pak stanovíme e ánamu průběhu interferenčního signálu. [3] Obráek 2.8: Schéma laserového refraktometru s čerpanou kyvetou. L1 laser, D1 detektor, M rcadlo, VP vakuová pumpa, VS, VM měrka tlaku. Z vnitřní komory dvoukomorové kyvety je vyčerpán vduch, čímž dojde ke měně optické dráhy referenčního svaku interferometru. Ze ánamu interferenčního signálu pak můžeme stanovit hodnotu indexu lomu vduchu. Převato [3] Nepřímé metody měření indexu lomu vduchu Nepřímé metody měření indexu lomu vduchu jsou aloženy na výpočtu hodnoty indexu lomu vduchu jiných veličin, kterými jsou teplota, tlak a vlhkost vduchu a koncentrace některých plynů (nejčastěji oxidu uhličitého). [8] Výhodou nepřímých metod měření indexu lomu vduchu je jednoduchost, nevyžadují žádné optické komponenty. Nevýhodou je naopak nižší přesnost, pro mnohá použití je však dostačující. Nechť σ je vlnočet (převrácená hodnota vlnové délky), t teplota vduchu, f parciální tlak vodní páry a x koncentrace CO 2 ve vduchu. Index lomu suchého vduchu a normálních podmínek n s určíme [9] dle vtahu (n s 1) 1 8 = 8 342,54 + Pro koncentraci x CO 2 ve vduchu platí korekce [1] [ ( (n x 1) = (n s 1) σ + 38,9 σ. (2.3) 1 1,529,3 6 )] σ (x, 4), (2.4) 1 která je nulová pro koncentraci 4 ppm. Následně provedeme korekci na teplotu a tlak [9] p Pa (n x, t, p 1) = (n x 1) 96 85, ( 8 t,61,9 72 p C) Pa t. (2.5) 1 +,3 661 C Nakonec provedeme korekci na parciální tlak vodní páry [9] n x, t, p, f n x, t, p = f ( ) σ 3,734 5, (2.6) Pa 1 13

26 2. LASEROVÁ INTERFEROMETRIE Pak n x, t, p, f je pro danou vlnovou délku index lomu vduchu při teplotě t, tlaku vduchu p, parciálním tlaku vodní páry f a koncentraci CO 2 x. Obvykle nenáme přímo hodnotu parciálního tlaku vodní páry f, ale hodnotu relativní vlhkosti vduchu. Ta je definována jako poměr parciálního tlaku vodní páry a tlaku nasycené vodní páry a je většinou udávaná v procentech. Tlak nasycené vodní páry můžeme pro danou termodynamickou teplotu T určit přibližně jako p f, sat = 1 Pa exp ( AT 2 + BT + C + DT 1), (2.7) kde A = 1, K 2, B = 1, K 1, C = 33, , D = = 6, K. [11] Rovnice (2.3) (2.6) umožňují (při přesném měření všech veličin) určit index lomu vduchu s přesností asi [9] Dle rovnic (2.3) (2.7) byla vytvořena funkce air_index_edlen pro prostředí MATLAB (vi přílohy), která index lomu vduchu pro adanou vlnovou délku droje, teplotu, tlak a relativní vlhkost vduchu a koncentraci CO 2 vypočítá. Hodnot veličin je možné adat více (jsou-li měřeny průběžně během experimentu), pak je určena průměrná hodnota indexu lomu a nejistota typu A. Je možné též adat nejistoty každé veličiny, pak je podle ákona šíření nejistot vypočítána nejistota typu B. Výstupem funkce je průměrná hodnota indexu lomu vduchu a kombinovaná nejistota (bylo-li provedeno jen jedno měření, pak nejistota typu B; bylo-li provedeno více měření, ale nejsou adány nejistoty měřených veličin, pak nejistota typu A). 14

27 3. Interferometrie níké koherence Interferometrie níké koherence (LCI low-coherence interferometry) nebo též bílá interferometrie (WLI white light interferometry) využívá krátké koherenční délky použitého droje áření, díky čemuž docháí k interferenci jen při velmi malých rodílech optických drah (vi obráek 1.2). Toho je možné využít například pro bekontaktní analýu profilu povrchů, drsnosti povrchů či měření tloušťky tenkých vrstev. Zdrojem áření s krátkou koherenční délkou může být např. halogenová lampa, xenonová lampa či LED. [12] Tato kapitola popisuje princip Michelsonova interferometru při použití droje s krátkou koherenční délkou a jeho využití v kombinaci s laserovým drojem pro optickou analýu profilu povrchů. Převážná část kapitoly je věnována metodám detekce vyváženého stavu Michelsonova interferometru, tedy středu interferenčního proužku v interferometrii níké koherence. Metody jsou detailně popsány včetně některých úprav provedených v rámci této práce. Je popsána též implementace uvedených metod v prostředí MATLAB. Implementované metody jsou srovnány na ákladě měření a numerické simulace podle tří kritérií, která byla volena dle účelu použití metod pro analýu profilu povrchů. Na ávěr jsou vybrány metody vhodné pro tento účel. Bílé světlo je složeno růných vlnových délek. Zdroj bílého světla si tedy můžeme představit jako mnoho navájem nekoherentních drojů koherentního áření (vi obráek 3.1 a také obráek 1.2) [4, s. 72]. Na této představě jsou aloženy některé metody detekce středu interferenčního proužku, tj. části interferenčního signálu, která odpovídá nulovému rodílu optických drah ve větvích Michelsonova interferometru Michelsonův interferometr ve WLI V Michelsonově interferometru docháí k interferenci, je-li rodíl optických drah v jeho větvích menší či srovnatelný s koherenční délkou droje (vi obráek 1.2). V případě použití droje s krátkou koherenční délkou tedy docháí k interferenci jen v malém intervalu poloh měřícího rcadla interferometru. Analýou interferenčního signálu (tj. ávislosti intenity na výstupu interferometru na poloe měřícího rcadla) je pak možné určit takovou polohu měřícího rcadla, při které jsou optické dráhy v obou větvích interferometru stejné. Svaky na výstupu Michelsonova interferometru při použití droje s krátkou koherenční délkou interferují tehdy, je-li rodíl optických drah v obou větvích interferometru menší či srovnatelný s koherenční délkou pro všechny vlnové délky droje. Proto je třeba, aby rodíl optických drah ve větvích interferometru téměř neávisel na vlnové délce (tedy byl pro všechny vlnové délky droje téměř stejný). V interferometru na obráku 2.1 tomu tak není, protože po rodělení svaek v jedné větvi procháí poue vduchem (u kterého pro jednoduchost uvažujeme index lomu roven 1 pro všechny vlnové délky), kdežto v druhé větvi projde vrstvou skla (a to dvakrát). Sklo vykauje disperi, jeho index lomu ávisí na vlnové délce. Například pro sklo SCHOTT N-BK7, které vykauje normální disperi (index lomu se s rostoucí frekvencí vyšuje) je index lomu pro Fraunhoferovu čáru F (tj. vl- 15

28 3. INTERFEROMETRIE NÍZKÉ KOHERENCE 1 1 I a.u. S a.u. 4 WLI OPD λ 6 4 nm 65 Obráek 3.1: Interferenci bílého světla je možné si představit jako součet intenit interferencí koherentních (monochromatických) drojů. Na pravé adní rovině grafu je náorněno spektrum bílé LED, na levé adní rovině pak interferogram (ávislost intenity na výstupu interferometru na rodílu optických drah) vniklý v Michelsonově interferometru při použití této LED (čára odpovídá intenitě, na poadí je přibližně náorněna též barva, kterou budeme na výstupu interferometru poorovat). Interferogram vnikne součtem kosinů růných vlnových délek (náorněny na dolní rovině) s amplitudou odpovídající spektrální hustotě S této vlnové délky ve spektru droje. DZ L KD MZ D Obráek 3.2: Schéma Michelsonova interferometru pro interferometrii níké koherence. L droj světla (např. LED), DZ dělící rcadlo, KD kompenační deska, RZ referenční rcadlo, MZ měřící (pohyblivé) rcadlo, D detektor. Interferenci budeme poorovat, bude-li rodíl optických OptoCad (v drah.93j), ve větvích 27 Mar 214, interferometru Michelson WLI.ps (modrá a elená) menší nebo srovnatelný s koherenční délkou droje. Podle [3]. RZ 16

29 3.1. MICHELSONŮV INTERFEROMETR VE WLI U V,25,2,15,1,5,8 a) rcadlo Thorlabs (dielektrické) rcadlo Thorlabs (dielektrické) b) křemík křemík U V U V,7,6,16,14, c) rcadlo Thorlabs (dielektrické) křemík U V,1,2,16,12,8, d) rcadlo Thorlabs (dielektrické) koncová měrka (ocel) Obráek 3.3: Naměřené ávislosti napětí na fotodetektoru (úměrné intenitě) na poloe měřícího rcadla pro růné materiály ve větvích interferometru. Jsou-li materiály v obou větvích stejné, k interferenci docháí na krátké vdálenosti, díky čemuž je snaší najít takovou polohu měřícího rcadla, při které jsou optické dráhy v obou větvích interferometru stejné. 17

30 3. INTERFEROMETRIE NÍZKÉ KOHERENCE novou délku 586,1 nm, tedy modrou barvu) n F = 1,522 38, pro čáru C (656,3 nm, tedy červenou barvu) n C = 1, Jestliže procháí svaek bílého světla sklem o tloušťce 1 mm, pak na této vdálenosti působí dispere rodíl optických drah pro čáry C a F asi 81, což může být o řád více než je koherenční délka droje. Tento problém je možné odstranit použitím hranolu jako děliče nebo vložením kompenační desky (stejného tvaru a e stejného materiálu jako je dělící rcadlo) rovnoběžně s dělícím rcadlem do té větve interferometru, ve které svaek sklem neprocháí, vi obráek 3.2. Jak natočení kompenační desky ovlivňuje tvar interferenčního proužku ukauje obráek 4.6. Optická dráha ve větvi interferometru ávisí též na materiálu rcadla, od kterého se svaek odráží. Pro vodivé materiály avádíme komplexní index lomu n+iñ, kde n a ñ jsou reálná čísla, přičemž reálná část (tedy n) určuje fáovou rychlost šíření světla v daném prostření a imaginární část (tedy ñ, naývané index absorpce) charakteriuje tlumení vlny. Odráží-li se vlna procháející vduchem o indexu lomu n od rohraní vduchu a materiálu o indexu lomu n + iñ, pak fáový rodíl φ mei dopadající a odraženou vlnou je dán [13] vtahem 2n ñ tg φ = n 2 n 2 ñ. 2 Pro dielektrika je index lomu reálný a v souladu s tímto vtahem je fáový rodíl φ = 18. Obecně je však fáový rodíl jiný a ávislý na vlnové délce [14]. Aby rodíl optických drah v obou větvích interferometru neávisel na vlnové délce, je tedy třeba, aby materiály obou rcadel byly stejné. V opačném případě může docháet k interferenci při širším intervalu poloh měřícího rcadla (vi obráek 3.3), což nesnadňuje detekci středu interferenčního proužku Analýa profilu povrchů pomocí WLI Michelsonův interferometr (obráek 3.2) je možné využít k analýe profilu povrchů, jestliže do jedné jeho větve umístíme koumaný povrch a do druhé leštěný povrch e stejného materiálu, avšak s vysokou rovinností. Jako droj světla použijeme široký svaek áření s krátkou koherenční délkou a jako detektor např. kameru nebo pole fotodetektorů (vi obráek 3.4). Protože měřený povrch obecně není rovinný, je v růných bodech detektoru poorována interference při jiné poloe měřícího rcadla interferometru (kterým může být měřený či referenční povrch), a to tehdy, když optická dráha v obou větvích interferometru je pro tuto část svaku stejná (vi obráek 3.6). Jestliže pro každý bod detektoru tyto polohy najdeme, dokážeme tak ískat profil měřeného povrchu (vi obráky 3.5, 3.7 a 3.8). [5] Pro detekci měny polohy měřícího rcadla je možné použít Michelsonův laserový interferometr, přičemž je možné použít metody popsané v části 2.2. Protože pro interferometrii níké koherence již Michelsonův interferometr používáme, je možné tento použít i pro detekci měny polohy měřícího rcadla, jestliže jako droj světla použijeme ároveň droj s krátkou koherenční délkou a laser. Řešení, kdy laserový i bílý svaek mají stejnou dráhu má navíc výhodu spočívající v tom, že laserový interferometr detekuje nejen měnu polohy měřícího rcadla, ale, jelikož měří měnu rodílu optických drah ve větvích interferometru, jakoukoliv měnu optické dráhy v obou větvích interferometru, která může v průběhu měření vniknout např. v důsledku tepelné rotažnosti. V případě širokého laserového svaku a pole fotodetektorů je též možné sledovat případný náklon měřícího rcadla při jeho pohybu. 18

31 3.2. ANALÝZA PROFILU POVRCHŮ POMOCÍ WLI Obráek 3.4: Schéma Michelsonova interferometru s bílým světlem pro měření profilu povrchů pomocí interferometrie níké koherence. Referenčním rcadlem Michelsonova interferometru je měřený povrch MP, který není rovinný, a proto v růných částech svaku nastane interference při jiné poloe měřícího rcadla, kterým je referenční povrch RP (vi obráky 3.5 a 3.6), což detekujeme kamerou D. Z droj bílého světla (např. LED), DZ dělící rcadlo, KD kompenační deska, MP měřený povrch, RP referenční povrch, D detektor (kamera). Podle [12] y mm x 1 mm Obráek 3.5: Měření profilu povrchů pomocí interferometrie níké koherence. Pro každý bod detektoru je naleen střed interferenčního proužku, který odpovídá poloe povrchu měřeného vorku. Podle [5]. 19

32 3. INTERFEROMETRIE NÍZKÉ KOHERENCE Obráek 3.6: Fotografie poříené digitální rcadlovkou be objektivu umístěnou na výstupu interferometru při třech růných polohách měřícího rcadla. V jedné větvi interferometru byl vložen křemíkový wafer s vyleptanými strukturami hlubokými dle provedených měření asi 12,5 (vi obráek 5.1). K interferenci docháí v té části svaku, pro kterou je rodíl optických drah ve větvích interferometru menší či srovnatelný s koherenční délkou droje. Bílý proužek odpovídá nulovému rodílu optických drah (vi obráek 3.1). Analýou obrau na výstupu interferometru při mnoha polohách měřícího rcadla le měřit profil povrchu vorku (vi obráek 3.5). Kruhový tvar interferenčních proužků je působen prohnutím referenčního povrchu i vorku (vi část 5.4.4) x Obráek 3.7: Měření profilu povrchu pomocí interferometrie níké koherence. Na obráku jsou náorněny naměřené intenity podél řeu profilem při růných polohách měřícího rcadla interferometru. V růných bodech svaku docháí k interferenci při jiných polohách měřícího rcadla (dle profilu měřeného povrchu). Červeně je vynačen ře profilem povrchu vypočítaný naměřené ávislosti intenity na poloe měřícího rcadla korelační metodou doplněnou o fitování korelace parabolou. Vorkem je křemíkový wafer s vyleptanou strukturou hlubokou dle provedených měření asi 12,5. V místě schodu (tmavý svislý pruh) je patrná interference od obou ploch, což je působeno ejména nedokonalou kolimací svaku bílého světla. Z toho důvodu je povolné klesání detekováno jako ostrý schod. Signály některých bodů jsou vykresleny na obráku

33 3.2. ANALÝZA PROFILU POVRCHŮ POMOCÍ WLI I a.u. I a.u. I a.u a) signál neleptané části povrchu m b) signál rohraní leptané a neleptané části povrchu m c) signál leptané části povrchu m U V,5,4,3,2 d) signál fotodetektoru (laserového interferometru) m Obráek 3.8: Příklady naměřených interferogramů (ávislost hodnoty pixelu I odpovídající intenitě na čísle snímku m) kamery (tedy detekční části pro bílé světlo) a interferenčních signálů fotodetektoru (ávislost napětí U úměrného intenitě na čísle vorku m) detekující interferenci laserového áření (graf d). Na grafech a), c) jsou signály leptané a neleptané části vorku (křemíkový wafer s vyleptanými strukturami hlubokými asi 12,5 ). Poté, co grafu d) určíme ávislost měny polohy měřícího rcadla na čísle snímku oproti poloe, při které bylo měření spuštěno, můžeme po detekci středu interferenčních proužků určit hloubku vyleptané struktury. Na grafu b) je ánam bodu, který byl na rohraní leptané a neleptané části vorku. Vlivem toho, že svaek bílého světla byl mírně divergentní, jsou v tomto bodě proužky na dvou místech odpovídajících oběma rovinám měřeného povrchu (vi obráek 3.7). Z grafu d) je patrné, že rychlost měřícího rcadla interferometru se během měření měnila (perioda signálu se mění). 21

34 3. INTERFEROMETRIE NÍZKÉ KOHERENCE Abychom mohli použít jeden interferometr pro bílé i laserové světlo, je třeba svaky obou drojů na vstupu sloučit a na výstupu opět rodělit. Ke sloučení je možné použít polopropustné rcadlo (jako je užito v realiované sestavě, vi schéma na obráku 4.1). Intenita obou svaků tímto však klesne (áleží na odraivosti rcadla). Na výstupu je opět možné použít polopropustné rcadlo, kterým svaek rodělíme na část pro detekci interference bílého světla a část pro detekci interference laserového áření, přičemž do obou částí (je-li intenita jednoho e drojů výraně vyšší než druhého, stačí do jedné části) vložíme filtry, které eliminují tu část áření, kterou v dané větvi nechceme detekovat Detekce vyváženého stavu Michelsonova interferometru Při měření profilu povrchu ískáme pro každý bod detektoru ávislost intenity na poloe měřícího rcadla (vi obráek 3.8), pro jištění polohy měřeného povrchu v daném bodě je třeba přesně jistit polohu středu interferenčního proužku, tedy takové místo, pro které jsou optické dráhy v obou větvích interferometru pro volenou vlnovou délku stejné (je-li interferometr ideálně korigován na disperi, pak při této poloe je rodíl optických drah ve větvích interferometru nulový pro všechny vlnové délky). a) symetrický proužek signál maximum signálu maximum obálky b) nesymetrický proužek signál maximum signálu maximum obálky I a.u. 15 I a.u Obráek 3.9: Růné metody detekce středu interferenčního proužku mohou určit jako střed interferenčního proužku jeho růnou část: a) je-li proužek symetrický, maximum signálu splývá s maximem jeho obálky; b) proužek může být vlivem dispere nesymetrický, pak maximum signálu s maximem obálky nesplývá. Metody pro detekci středu interferenčního proužku je možné rodělit [15] na metody detekující maximum obálky a metody detekující interferenční maximum (popř. i minimum) v blíkosti maxima obálky signálu (vi obráek 3.9). Polohu středu interferenčního proužku je možné určit i e spektra naměřeného signálu [16]. V případě, že využíváme de- 22

35 3.3. DETEKCE VYVÁŽENÉHO STAVU MICHELSONOVA INTERFEROMETRU tektor, který je schopný neávisle detekovat několik růných vlnových délek (např. barevnou kameru), poloha středu interferenčního proužku může být jištěna místa, ve kterém jsou fáe naměřených signálů odpovídajících růným vlnovým délkám shodné [17]. V následující části budou popsány metody, které jsou využitelné v realiované sestavě, tedy metody akládající se na analýe naměřené ávislosti intenity na poloe měřícího rcadla (jelikož bude použita černobílá kamera), popř. jejího spektra Maximum signálu V případě, že chceme jen přibližně lokaliovat polohu interferenčního proužku v naměřeném signálu, může dostačovat naleení globálního maxima hodnoty naměřeného signálu, vi obráek 3.9. a) naměřený signál fitovaný polynomem I a.u signál 5 maximum fit polynomem m b) signál po odečtení polynomu I a.u signál maximum m Obráek 3.1: Průměrná hodnota intenity se během měření může měnit. Pak může být při hledání maxima intenity detekováno jiné místo než hledaný proužek. Problém le v některých případech odstranit fitováním naměřeného signálu polynomem níkého stupně a jeho odečtením od naměřeného signálu. Jedná se o modelový příklad, nikoliv data naměřená na realiované sestavě, kde se průměrná hodnota intenity během měření téměř neměnila. Pokud se průměrná hodnota intenity během měření výraně mění (jako na obráku 3.1), což může nastat v případě posuvu měřícího rcadla na delší vdálenosti, pak může být v některém místě intenita vyšší než je intenita interferenčního proužku, a tedy dojde k naleení špatného místa. V tom případě je možné naměřenou ávislost intenity na poloe měřícího rcadla fitovat přímkou, popř. polynomem níkého stupně (vždy dle 23

36 3. INTERFEROMETRIE NÍZKÉ KOHERENCE naměřeného signálu), a tuto přímku (popř. polynom) od signálu odečíst, čímž přibližně odfiltrujeme jeho stejnosměrnou složku. Výhodou metody je rychlost, nevýhodou naopak nižší přesnost. Je možné ji kombinovat např. s korelační metodou, kdy pomocí maxima signálu je proužek přibližně lokaliován a do korelační metody vstupuje poue část signálu kolem tohoto přibližně lokaliovaného středu, čímž se v případě dlouhých ánamů může výpočet urychlit, příklad vi tabulka Vážený průměr poloh maxim Rošířením nejjednodušší metody, kterou je detekce maxima signálu, je výpočet váženého průměru poloh maxim, přičemž váhou je jeho intenita, jde tedy o výpočet polohy těžiště interferogramu (vi obráek 3.11). Výpočet se týká několika interferenčních maxim v okolí maxima signálu. Je též možné pracovávat absolutní hodnotu střídavé složky signálu, čímž jsou do výpočtu ahrnuta i minima. Vybereme-li N maxim (popř. i minim) oblasti v okolí globálního maxima signálu, pak polohu středu interferenčního proužku určíme jako = N I i Ī i i=1 N, (3.1) I i Ī i=1 kde I i je naměřená intenita i-tého maxima či minima s polohou i, a Ī je průměrná hodnota intenity během ánamu, která bude přibližně odpovídat intenitě v případě, že je rodíl optických drah ve větvích interferometru mnohem větší než je koherenční délka droje (jejím odečtením tedy dostaneme přibližně střídavou složku signálu). Pro dosažení vyšší přesnosti můžeme místo naměřených poloh a intenit interferenčních maxim použít pro výpočet těžiště a plochu jednotlivých proužků. [5], [18] Při použití této metody je nutné nejprve volit, která maxima (popř. i minima) do výpočtu ahrneme, což načně ovlivňuje, které místo signálu bude vyhodnoceno jako střed interferenčního proužku. Jestliže vyhledáme globální maximum signálu a pracováváme maxima (popř. i minima) symetricky kolem něj (obráek 3.11a), pak většinou je naleené místo (i přes asymetrii proužku) s tímto maximem téměř totožné, a tedy metoda je neodolná vůči disperi je-li intenita globálního maxima téměř shodná s intenitou jiného maxima, pak dle vorkování a šumu může dojít k detekci jednoho či druhého maxima (následkem čehož bude rovný povrch detekován jakožto schody, vi obráek 3.14a). Druhou možností je volit minimální intenitu maxim (v poměru k intenitě globálního maxima, vi obráek 3.11b), v tom případě opět velmi ávisí na šumu, která maxima budou těsně nad vybranou hranicí intenity, a tedy budou ahrnuta do výpočtu, a která ne. Tato metoda má tedy velmi malou odolnost vůči šumu. 24
