1 Popice ing.arch.jiøí Syrový & ing.arch.zuzana Syrová, ing.arch.petr Dostál

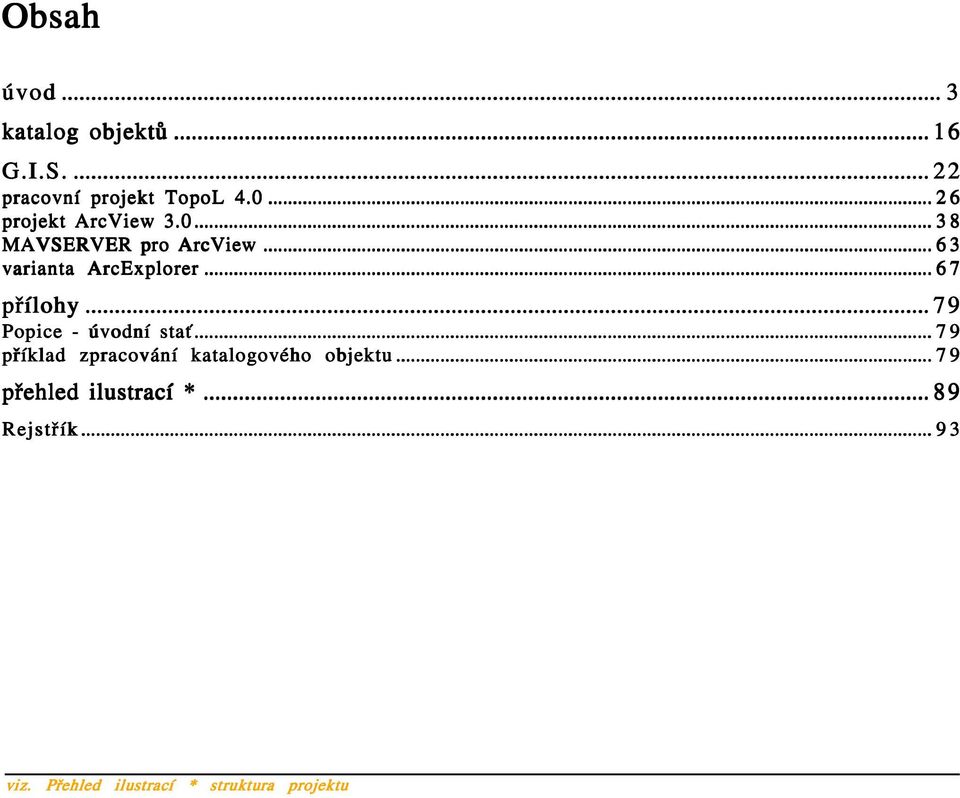

2 Obsah úvod... 3 katalog objektù G.I.S pracovní projekt TopoL projekt ArcView MAVSERVER pro ArcView varianta ArcExplorer pøílohy Popice - úvodní sta pøíklad zpracování katalogového objektu pøehled ilustrací * Rejstøík viz. Pøehled ilustrací * struktura projektu

3 úvod

4 Projekt Spoleènosti pro obnovu vesnice a malého mìsta Stavebnì historický a urbanisticko historický prùzkum NP Podyjí s cílem vytvoøení systému urbanistické stability a geografického informaèního systému zpracoval tým øešitelù - ing. arch. Petru Dostál, ing. arch. Zuzana Syrová a ing. arch. Jiøí Syrový - na základì výbìrového øízení MK ÈR ze dne a smlouvy è. 2/1996 o poskytnutí prostøedkù ze státního rozpoètu na podporu vybraných projektù výzkumu a vývoje mezi MK ÈR zastoupeným ing. Josefem Svobodou a SOVAMM zastoupeným ing. arch. Jiøím Syrovým ze dne a jejím dodatkem è. 1 za dne (MK ÈR zastoupeno ing. arch. Janem Kaiglem). Na projektu spolupracoval PhDr. Jan O. Eliáš (historické statì) a Martin Kouøil (uživatelský program MAVSERVER pro zobrazování memo položek v ArcView a digitalizace leteckých snímkù). Výsledný elaborát zahrnuje katastry 13 sídel na území národního parku, resp. jeho ochranného pásma: Èížov, Havraníky, Hnánice, Horní Bøeèkov, Hradištì, Konice, Lesná, Lukov, Mašovice, Onšov, Podmolí, Popice a Vranov nad Dyjí. Jeho hlavním cílem je využití pro potøeby záchrany kulturních hodnot pøi obnovì objektù, územním a stavebním øízení a prohlašování a dokumentace památek. Dalším cílem projektu je pøíkladné poèítaèové zpracování identifikace památkových hodnot území a objektù formou geografického informaèního systému s pøipojenou objektovì orientovanou databází obsahující textovou èást a fotodokumentaci a vytvoøení modelu systému urbanistické stability. Øešené území se jeví jako ideální pro skloubení potøeb ochrany památek a pøírody, které by mìlo vést k uchování resp. rehabilitaci harmonického životního prostøedí - pøírodního a stavebního dìdictví.

5 Dùvody pro zpracování stavebnì historického a urbanistického prùzkumu a systému urbanistic- ké stability Pozornost památkové péèe se v øešeném území soustøeïovala dosud pouze na objekty výjimeèné, jako je kostel sv. Volfganga v Hnanicích nebo zámek ve Vranovì. Vedle staveb vysoké architektury je chránìna øada drobných sakrálních objektù, mezi nimiž zasluhují pozornost pøedevším pozdnì gotická - renesanèní boží muka, problémem vìtšiny z nich zùstává ovšem nepøesná prostorová identifikace. Pøestože se uvažovalo díky unikátnímu souboru podélnì prùjezdných stodol a dalších dochovaných hodnotných vesnických staveb o vyhlášení památkové zóny v Popicích, tento zámìr nebyl realizován a bohužel ani zde nebyl nikdy proveden podrobnìjší prùzkum. Øada objektù lidové architektury je dokumentována alespoò v náèrtu v mìø.1:200 v Kurialovì archivu, 5 domù z Èížova a Lukova v mìø.1:25/1:50. Znojemsko obecnì patøí co se týèe lidové architektury k nejménì probádaným oblastem - základní práce Menclovy a Frolcovy je zmiòují pouze okrajovì, ponìkud podrobnìji se jím zabývala ve své diplomové práci a èláncích v Národopisných aktualitách a Èeském lidu na pøelomu 60. a 70.let A. Navrátilová. Z iniciativy správy tehdy ještì chránìné krajinné oblasti bylo sice provedeno nìkolik fotodokumentaèních akcí (arch. Kocourková, VÚVA), které se však omezily na exteriery (mnohdy bohužel bez pøesnìjší identifikace objektù); arch.kocourková rovnìž zpracovala studie využití a úpravy lidových staveb, pøedevším souboru popických stodol. Pøedchozí terénní prùzkumy, které jsme mìli na znojemsku možnost provést díky práci na Atlasu lidové architektury (projekt SOVAMM - grant GA ÈR) ukázaly existenci dosud nepodchycených hodnot, z nichž zmiòme alespoò unikátní výskyt hlinìných klasicistních nakládaných staveb, dosud nejblíže známých ze Slovenska. Správa NP, která je dle zák. è. 114/ 1992 Sb. o ochranì pøírody a krajiny dotèeným orgánem státní správy i v oblasti stavebního a územního øízení, má v souèasné dobì k dispozici novì vypracovaný architektonický øád, zpracovaný brnìnským Atelierem obnovy vesnice v roce Tento kategorizuje území jako historicky cenné, ostatní a pro novou zástavbu - objekty jako cenné objekty lidového stavitelství, se zmìnìnými prvky, ostatní, novostavby a proluky. Pokud ovšem nebude identifikována jak hodnota území tak objektù a jejich èástí, nemùže se architektonický øád stát efektivním nástrojem pro rozhodování o území a stavební øízení. I z tohoto dùvodu se jevila potøeba stavebnì historického prùzkumu, který by tento zásadní nedostatek odstranil, nesmírnì aktuální a naléhavá. Vzhledem k vyhlášení NP Podyjí v roce 1991 a sousedství Rakouska (Evropského spoleèenství a blízkých hranièních pøechodù v Hnánicích a Èížovì) mají nyní obce situované v ochranném pásmu NP zcela odlišné pøedpoklady k dalšímu rozvoji. Obce mají rozpracovány územní plány sídelních útvarù, postrádají územní plány zón a rovnìž územnì plánovací podklady pro rozvoj, øízení regenerace a nové výstavby na prostorech opuštìných v intravilánu po odsunu Nìmcù. Pro optimalizaci regenerace byl vypracován tento stavebnì historický a urbanisticko historický výzkum, která má splnit tyto cíle: - Provést soupis architektonických a urbanistických hodnot v øešeném území k datu výzkumu. - Stanovit územní systém urbanistické stability, jako plochy vymezující definovaný pøístup k územnímu a stavebnímu øízení. Stanovit regulaèní prvky prostorové regulace, jakož i regulace èinností v územním a stavebním rozvoji v rozsahu celého zastavìného území, respektive v celém katastru obcí. - Navrhnout aktualizaci evidence nemovitých kulturních památek - doporuèit návrhy na prohlášení vybraných objektù za kulturní památky a plošnou ochranu nejhodnotnìjších souborù.

6 Podklady: Indikaèní skici stabilního katastru (182_) v mìøítku 1 : 2880 (Moravský zemský archiv v Brnì), Mapy stabilního katastru (182_) v mìøítku 1 : 2880 (Moravský zemský archiv v Brnì), Originály map stabilního katastru 1 : 2880 z roku 182_ (Ústøední archiv kartografie a geodézie v Praze), Vlastivìda moravská, okres Znojemský, 1904 Vlastivìda moravská, okres Vranovský, 1906 Antonín Kurial: Archiv moravských lidových staveb / Katalog lidové architektury (seznam zamìøení; originály - VUT Brno - nepøístupné) Èernobílé letecké snímky Vojenského topografického ústavu z roku v mìøítku 1 : Spektrozonální letecké snímky NP Podyjí (pøevedené do šedých tónù), Správa NP 1991 Evidenèní listy nemovitých kulturních památek, Památkový ústav v Brnì, SUPP v Praze, Plán péèe o Národní park Podyjí a jeho ochranné pásmo, Správa NP a mìsto Znojmo, 1994 Architektonický øád obcí v národním parku Podyjí, Atelier obnovy vesnice, Brno 1994 Digitální mapy evidence nemovitostí øešeného území, neaktualizovaný stav, 1995, èásteèná aktualizace restituèních nárokù 1995, OU Znojmo Mapové podklady byly doplnìny reambulací situace dle prùzkumu v terénu (záøí 1996-øíjen 1997) Data o stavu památkové péèe resp. ochrany a stávajícím právním stavu byla pøevzata z následujících zdrojù: - Památkový ústav v Brnì, oddìlení evidence a dokumentace. - SUPP - údaje ústøedního seznamu kulturních památek Èeské republiky a evidence prohlašování památek * podrobná bibliografie uvedena u úvodních statí jednotlivých obcí

7 Stavebnì a urbanisticko historický prùzkum se jednak zabývá urbanistickým vývojem sídla a specifikuje jeho hodnoty z tohoto pohledu, jednak jednotlivými objekty; vybrané objekty (hodnocené alespoò jako hmotovì tradièní) jsou podrobnì popsány a objasnìna jejich stavební historie. Vybrané objekty v hranicích øešeného území a jejich èásti dokumentovány v textu katalogu objektù, který obsahuje následující body: - popis (situace, skladba objektù, dispozice, fasády, støecha, konstrukce, interiery) - stavební historie - hodnocení - památkové zájmy (památka zapsaná v ústøedním seznamu nemovitých kulturních památek pod è.r... /doporuèení podat MK ÈR návrh na prohlášení za kulturní památku) - doporuèení pro obnovu a rekonstrukci - odkaz na starší plánovou a fotografickou dokumentaci (plánová dokumentace více než poloviny obcí se nedochovala). Byla poøízena minimálnì jedna fotografie každého katalogizovaného objektu, dle potøeby a možností doplnìná fotodokumentací interieru a vybraných detailù. Ke každé obci byla zpracována úvodní sta zahrnující tyto body: - historie - situace - struèné shrnutí urbanistického vývoje - struèné shrnutí stavebního vývoje - památkové zájmy - závìr Byly poøízeny kopie map stabilního katastru (indikaèních skic, otiskù a originálù). Kopie map SK byly naskenovány a podtaženy pod aktuální katastrální mapy, takže mohlo být provedeno jejich porovnání se stávajícím stavem.

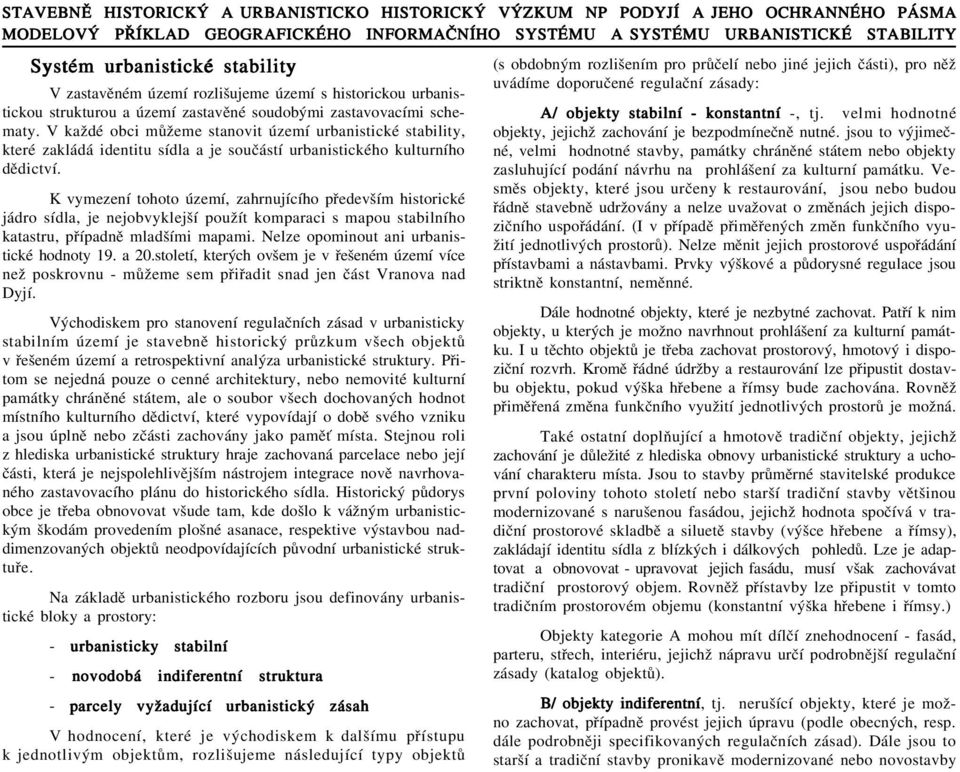

8 Systém urbanistické stability V zastavìném území rozlišujeme území s historickou urbanistickou strukturou a území zastavìné soudobými zastavovacími schematy. V každé obci mùžeme stanovit území urbanistické stability, které zakládá identitu sídla a je souèástí urbanistického kulturního dìdictví. K vymezení tohoto území, zahrnujícího pøedevším historické jádro sídla, je nejobvyklejší použít komparaci s mapou stabilního katastru, pøípadnì mladšími mapami. Nelze opominout ani urbanistické hodnoty 19. a 20.století, kterých ovšem je v øešeném území více než poskrovnu - mùžeme sem pøiøadit snad jen èást Vranova nad Dyjí. Východiskem pro stanovení regulaèních zásad v urbanisticky stabilním území je stavebnì historický prùzkum všech objektù v øešeném území a retrospektivní analýza urbanistické struktury. Pøitom se nejedná pouze o cenné architektury, nebo nemovité kulturní památky chránìné státem, ale o soubor všech dochovaných hodnot místního kulturního dìdictví, které vypovídají o dobì svého vzniku a jsou úplnì nebo zèásti zachovány jako pamì místa. Stejnou roli z hlediska urbanistické struktury hraje zachovaná parcelace nebo její èásti, která je nejspolehlivìjším nástrojem integrace novì navrhovaného zastavovacího plánu do historického sídla. Historický pùdorys obce je tøeba obnovovat všude tam, kde došlo k vážným urbanistickým škodám provedením plošné asanace, respektive výstavbou naddimenzovaných objektù neodpovídajících pùvodní urbanistické struktuøe. Na základì urbanistického rozboru jsou definovány urbanistické bloky a prostory: - urbanisticky stabilní - novodobá indiferentní struktura - parcely vyžadující urbanistický zásah V hodnocení, které je východiskem k dalšímu pøístupu k jednotlivým objektùm, rozlišujeme následující typy objektù (s obdobným rozlišením pro prùèelí nebo jiné jejich èásti), pro nìž uvádíme doporuèené regulaèní zásady: A/ objekty stabilní - konstantní -, tj. velmi hodnotné objekty, jejichž zachování je bezpodmíneènì nutné. jsou to výjimeèné, velmi hodnotné stavby, památky chránìné státem nebo objekty zasluhující podání návrhu na prohlášení za kulturní památku. Vesmìs objekty, které jsou urèeny k restaurování, jsou nebo budou øádnì stavebnì udržovány a nelze uvažovat o zmìnách jejich dispozièního uspoøádání. (I v pøípadì pøimìøených zmìn funkèního využití jednotlivých prostorù). Nelze mìnit jejich prostorové uspoøádání pøístavbami a nástavbami. Prvky výškové a pùdorysné regulace jsou striktnì konstantní, nemìnné. Dále hodnotné objekty, které je nezbytné zachovat. Patøí k nim objekty, u kterých je možno navrhnout prohlášení za kulturní památku. I u tìchto objektù je tøeba zachovat prostorový, hmotový i dispozièní rozvrh. Kromì øádné údržby a restaurování lze pøipustit dostavbu objektu, pokud výška høebene a øímsy bude zachována. Rovnìž pøimìøená zmìna funkèního využití jednotlivých prostorù je možná. Také ostatní doplòující a hmotovì tradièní objekty, jejichž zachování je dùležité z hlediska obnovy urbanistické struktury a uchování charakteru místa. Jsou to stavby prùmìrné stavitelské produkce první poloviny tohoto století nebo starší tradièní stavby vìtšinou modernizované s narušenou fasádou, jejichž hodnota spoèívá v tradièní prostorové skladbì a siluetì stavby (výšce høebene a øímsy), zakládají identitu sídla z blízkých i dálkových pohledù. Lze je adaptovat a obnovovat - upravovat jejich fasádu, musí však zachovávat tradièní prostorový objem. Rovnìž pøístavby lze pøipustit v tomto tradièním prostorovém objemu (konstantní výška høebene i øímsy.) Objekty kategorie A mohou mít dílèí znehodnocení - fasád, parteru, støech, interiéru, jejichž nápravu urèí podrobnìjší regulaèní zásady (katalog objektù). B/ objekty indiferentní, tj. nerušící objekty, které je možno zachovat, pøípadnì provést jejich úpravu (podle obecných, resp. dále podrobnìji specifikovaných regulaèních zásad). Dále jsou to starší a tradièní stavby pronikavì modernizované nebo novostavby

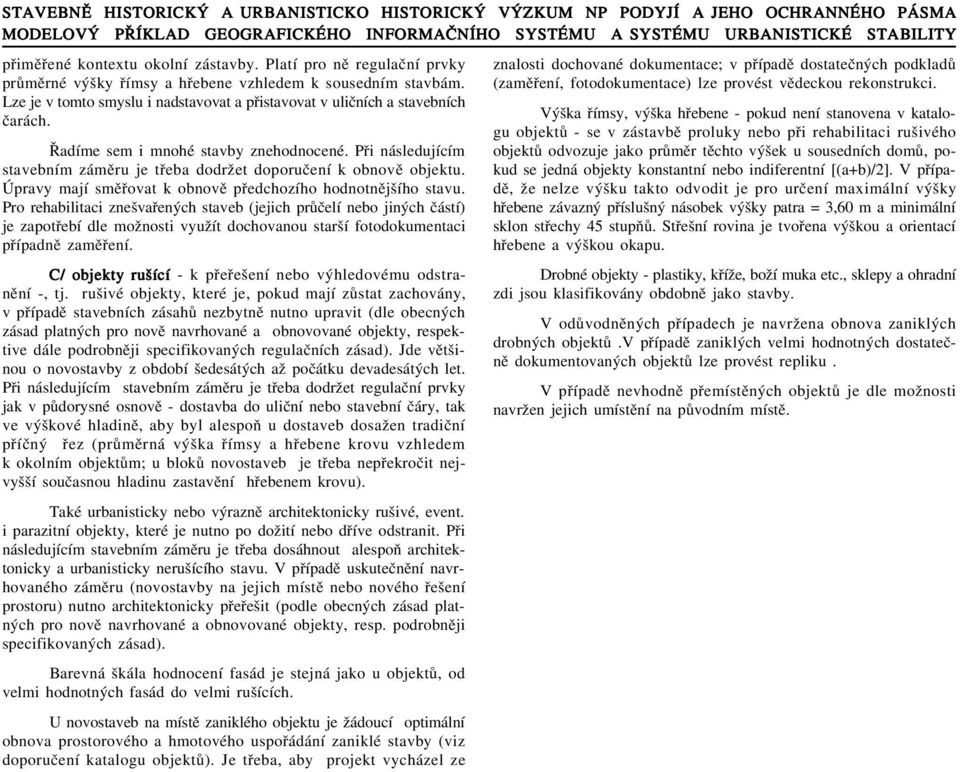

9 pøimìøené kontextu okolní zástavby. Platí pro nì regulaèní prvky prùmìrné výšky øímsy a høebene vzhledem k sousedním stavbám. Lze je v tomto smyslu i nadstavovat a pøistavovat v ulièních a stavebních èarách. Øadíme sem i mnohé stavby znehodnocené. Pøi následujícím stavebním zámìru je tøeba dodržet doporuèení k obnovì objektu. Úpravy mají smìøovat k obnovì pøedchozího hodnotnìjšího stavu. Pro rehabilitaci znešvaøených staveb (jejich prùèelí nebo jiných èástí) je zapotøebí dle možnosti využít dochovanou starší fotodokumentaci pøípadnì zamìøení. C/ objekty rušící - k pøeøešení nebo výhledovému odstranìní -, tj. rušivé objekty, které je, pokud mají zùstat zachovány, v pøípadì stavebních zásahù nezbytnì nutno upravit (dle obecných zásad platných pro novì navrhované a obnovované objekty, respektive dále podrobnìji specifikovaných regulaèních zásad). Jde vìtšinou o novostavby z období šedesátých až poèátku devadesátých let. Pøi následujícím stavebním zámìru je tøeba dodržet regulaèní prvky jak v pùdorysné osnovì - dostavba do ulièní nebo stavební èáry, tak ve výškové hladinì, aby byl alespoò u dostaveb dosažen tradièní pøíèný øez (prùmìrná výška øímsy a høebene krovu vzhledem k okolním objektùm; u blokù novostaveb je tøeba nepøekroèit nejvyšší souèasnou hladinu zastavìní høebenem krovu). Také urbanisticky nebo výraznì architektonicky rušivé, event. i parazitní objekty, které je nutno po dožití nebo døíve odstranit. Pøi následujícím stavebním zámìru je tøeba dosáhnout alespoò architektonicky a urbanisticky nerušícího stavu. V pøípadì uskuteènìní navrhovaného zámìru (novostavby na jejich místì nebo nového øešení prostoru) nutno architektonicky pøeøešit (podle obecných zásad platných pro novì navrhované a obnovované objekty, resp. podrobnìji specifikovaných zásad). Barevná škála hodnocení fasád je stejná jako u objektù, od velmi hodnotných fasád do velmi rušících. U novostaveb na místì zaniklého objektu je žádoucí optimální obnova prostorového a hmotového uspoøádání zaniklé stavby (viz doporuèení katalogu objektù). Je tøeba, aby projekt vycházel ze znalosti dochované dokumentace; v pøípadì dostateèných podkladù (zamìøení, fotodokumentace) lze provést vìdeckou rekonstrukci. Výška øímsy, výška høebene - pokud není stanovena v katalogu objektù - se v zástavbì proluky nebo pøi rehabilitaci rušivého objektù odvozuje jako prùmìr tìchto výšek u sousedních domù, pokud se jedná objekty konstantní nebo indiferentní [(a+b)/2]. V pøípadì, že nelze výšku takto odvodit je pro urèení maximální výšky høebene závazný pøíslušný násobek výšky patra = 3,60 m a minimální sklon støechy 45 stupòù. Støešní rovina je tvoøena výškou a orientací høebene a výškou okapu. Drobné objekty - plastiky, køíže, boží muka etc., sklepy a ohradní zdi jsou klasifikovány obdobnì jako stavby. V odùvodnìných pøípadech je navržena obnova zaniklých drobných objektù.v pøípadì zaniklých velmi hodnotných dostateènì dokumentovaných objektù lze provést repliku. V pøípadì nevhodnì pøemístìných objektù je dle možnosti navržen jejich umístìní na pùvodním místì.

10 Poèítaèové zpracování je øešeno jako geografický informaèní systém nad mapou evidence nemovitostí s pøipojenou databází s texty a fotodokumentací. Zdigitalizované plochy podkladu bylo nutno na základì terénního prùzkumu aktualizovat a rozdìlit stavební parcely na objekty informaènì sourodé (obytný dùm, dvorní køídla, pøístavky, stodola, kolna, sklep...); rovnìž bylo provedeno potøebné rozlišení hodnoty fasád a parteru. Ke každému objektu grafické databáze je pøipojena textová databáze obsahující základní informace - identifikaèní údaje, hodnocení, etapy stavebního vývoje, datování, autory, existenci starší plánové a fotografické dokumentace, památkové zájmy, doporuèenou regulaci. Tyto údaje umožòují generování tematických map a rychlou základní informaci o objektech a území. Podrobná databáze vybraných objektù - katalog objektù - propojená spoleènými identifikátory obsahuje memopole s popisem, stavební historií, hodnocením, doporuèením pro obnovu, odkazy na starší plánovou a fotografickou dokumentaci. Další tabulky obsahují v obecných polích fotodokumentaci aktuální (naskenované fotografie a diapositivy) a archivní. Geografický informaèní systém byl zpracován programem TopoL pro Windows a pøeveden do programu ArcView jako vrstvy ArcInfo; redakèní úpravy byly provedeny v programu DAK. Jelikož žádný z dostupných GIS neumožòuje pøímé pøipojení databáze s memopoli nebo poli obecnými byl pro zpracování podrobné textové a fotografické databáze použit program Fox- Pro for Windows 2.6, respective Visual FoxPro 3.0. Ve výsledném øešené zajiš uje vzájemnou komunikaci mezi ArcView a FoxPro uživatelský program MAVSERVER. Zpùsob zpracování projektu a popis dat GIS prezentuje tento elaborát na pøíkladu Popic. ing.arch. Zuzana Syrová, ing. arch. Jiøí Syrový, ing. arch. Petr Dostál øíjen 1997

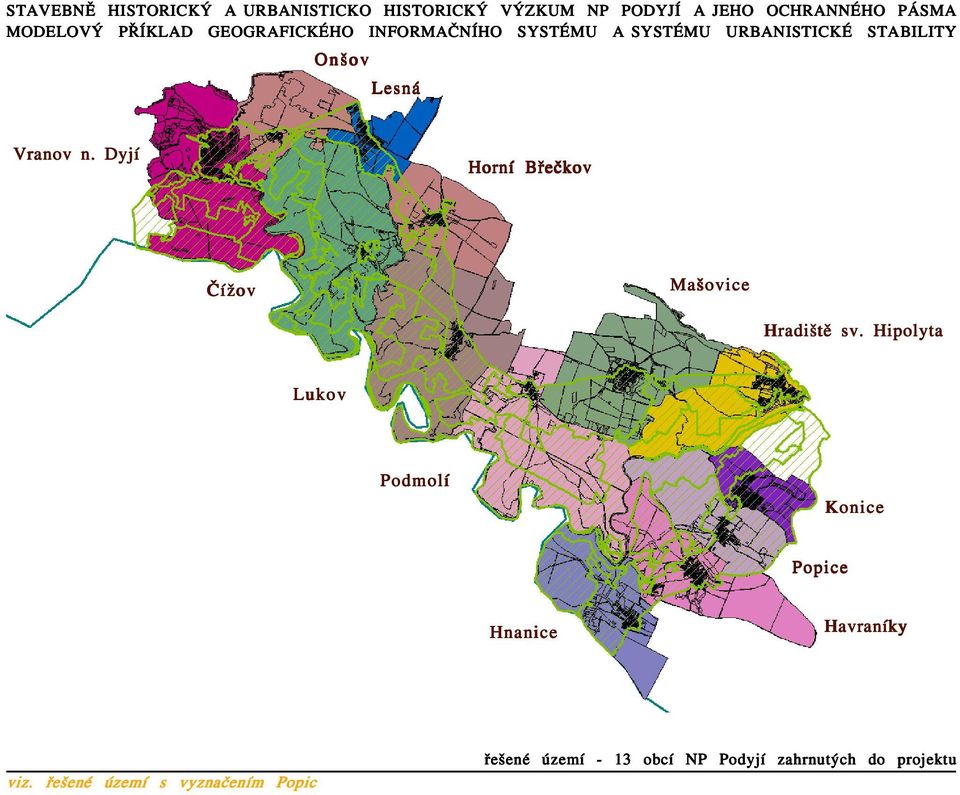

11 Onšov Lesná Vranov n. Dyjí Horní Bøeèkov Èížov Mašovice Hradištì sv. Hipolyta Lukov Podmolí Konice Popice Hnanice Havraníky viz. øešené území s vyznaèením Popic øešené území - 13 obcí NP Podyjí zahrnutých do projektu

12 podklady prùzkumy projekt digitální mapový podklad databáze evidence nemovitostí (OkÚ Znojmo) architektonický øád NP Podyjí letecké snímky (správa NP Podyjí) historické statì bibliografie (dr. Jan O.Eliáš) katalog objektù Visual FoxPro 3.0 mapy stabilního katastru (UAKG Praha / MZA Brno) ústøední seznam nemovitých kulturních památek (PÚ v Brnì / SÚPP Praha) terénní prùzkum fotodokumentace GIS pracovní verze TopoL 4.0 Kurialùv archiv fotoarchiv SOVAMM atlas lidové architektury (SOVAMM) archivní rešerše plánová dokumentace fotodokumentace (JM muzeum ve Znojmì / OA Znojmo / SÚPP Praha) GIS ArcView 3.0 / MAV SERVER ArcExplorer (* MAVSERVER M.Kouøil)

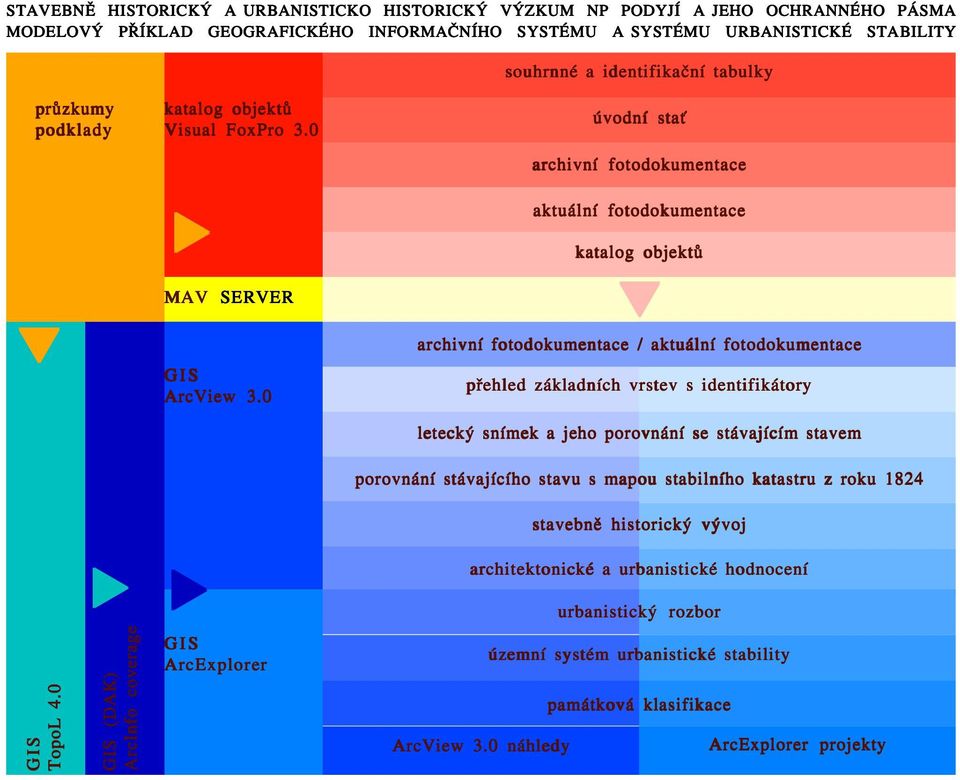

13 souhrnné a identifikaèní tabulky prùzkumy podklady $ katalog objektù Visual FoxPro 3.0 $ MAV SERVER GIS ArcView 3.0 úvodní sta archivní fotodokumentace aktuální fotodokumentace katalog objektù $ archivní fotodokumentace / aktuální fotodokumentace pøehled základních vrstev s identifikátory letecký snímek a jeho porovnání se stávajícím stavem porovnání stávajícího stavu s mapou stabilního katastru z roku 1824 stavebnì historický vývoj GIS TopoL 4.0 $ $ GIS (DAK) ArcInfo coverage GIS ArcExplorer architektonické a urbanistické hodnocení urbanistický rozbor územní systém urbanistické stability památková klasifikace ArcView 3.0 náhledy ArcExplorer projekty

14 viz. katalog objektù souhrnné tabulky projektu (Visual Fox Pro 3.0) identifikace lokalit, základní infomace, úvodní texty, údaje o zpracování projektu, vazba na UIR, Kurialùv archiv

15 Popice dle Architektonického øádu NP Podyjí

16 katalog objektù projekt Visual FoxPro 3.0

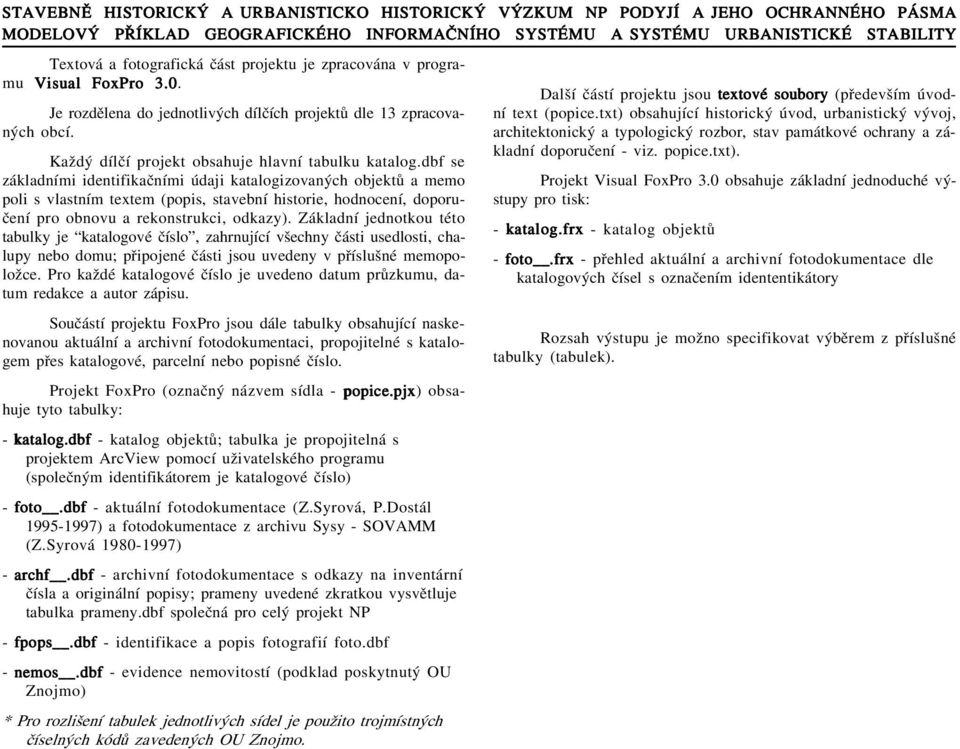

17 Textová a fotografická èást projektu je zpracována v programu Visual FoxPro 3.0. Je rozdìlena do jednotlivých dílèích projektù dle 13 zpracovaných obcí. Každý dílèí projekt obsahuje hlavní tabulku katalog.dbf se základními identifikaèními údaji katalogizovaných objektù a memo poli s vlastním textem (popis, stavební historie, hodnocení, doporuèení pro obnovu a rekonstrukci, odkazy). Základní jednotkou této tabulky je katalogové èíslo, zahrnující všechny èásti usedlosti, chalupy nebo domu; pøipojené èásti jsou uvedeny v pøíslušné memopoložce. Pro každé katalogové èíslo je uvedeno datum prùzkumu, datum redakce a autor zápisu. Souèástí projektu FoxPro jsou dále tabulky obsahující naskenovanou aktuální a archivní fotodokumentaci, propojitelné s katalogem pøes katalogové, parcelní nebo popisné èíslo. Projekt FoxPro (oznaèný názvem sídla - popice.pjx) obsahuje tyto tabulky: - katalog.dbf - katalog objektù; tabulka je propojitelná s projektem ArcView pomocí uživatelského programu (spoleèným identifikátorem je katalogové èíslo) - foto.dbf - aktuální fotodokumentace (Z.Syrová, P.Dostál ) a fotodokumentace z archivu Sysy - SOVAMM (Z.Syrová ) - archf.dbf - archivní fotodokumentace s odkazy na inventární èísla a originální popisy; prameny uvedené zkratkou vysvìtluje tabulka prameny.dbf spoleèná pro celý projekt NP - fpops.dbf - identifikace a popis fotografií foto.dbf - nemos.dbf - evidence nemovitostí (podklad poskytnutý OU Znojmo) * Pro rozlišení tabulek jednotlivých sídel je použito trojmístných èíselných kódù zavedených OU Znojmo. Další èástí projektu jsou textové soubory (pøedevším úvodní text (popice.txt) obsahující historický úvod, urbanistický vývoj, architektonický a typologický rozbor, stav památkové ochrany a základní doporuèení - viz. popice.txt). Projekt Visual FoxPro 3.0 obsahuje základní jednoduché výstupy pro tisk: - katalog.frx - katalog objektù - foto.frx - pøehled aktuální a archivní fotodokumentace dle katalogových èísel s oznaèením idententikátory Rozsah výstupu je možno specifikovat výbìrem z pøíslušné tabulky (tabulek).

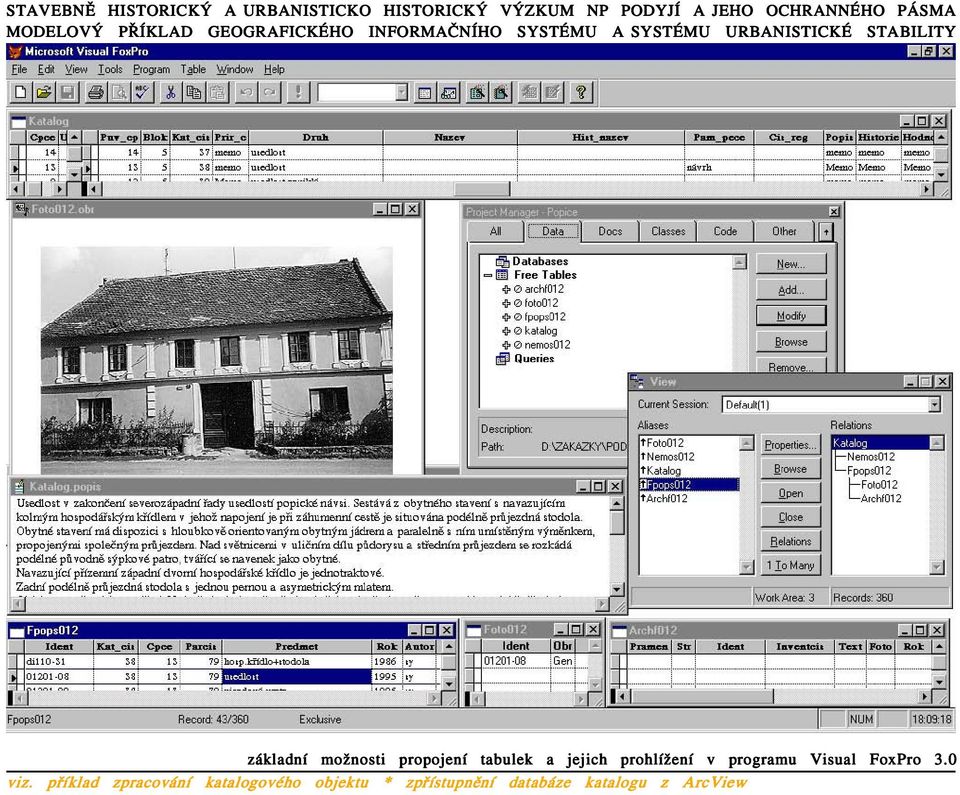

18 základní možnosti propojení tabulek a jejich prohlížení v programu Visual FoxPro 3.0 viz. pøíklad zpracování katalogového objektu * zpøístupnìní databáze katalogu z ArcView

19 viz. souhrnné tabulky tabulky projektu Visual FoxPro 3.0: archivní fotodokumentace a úvodní text

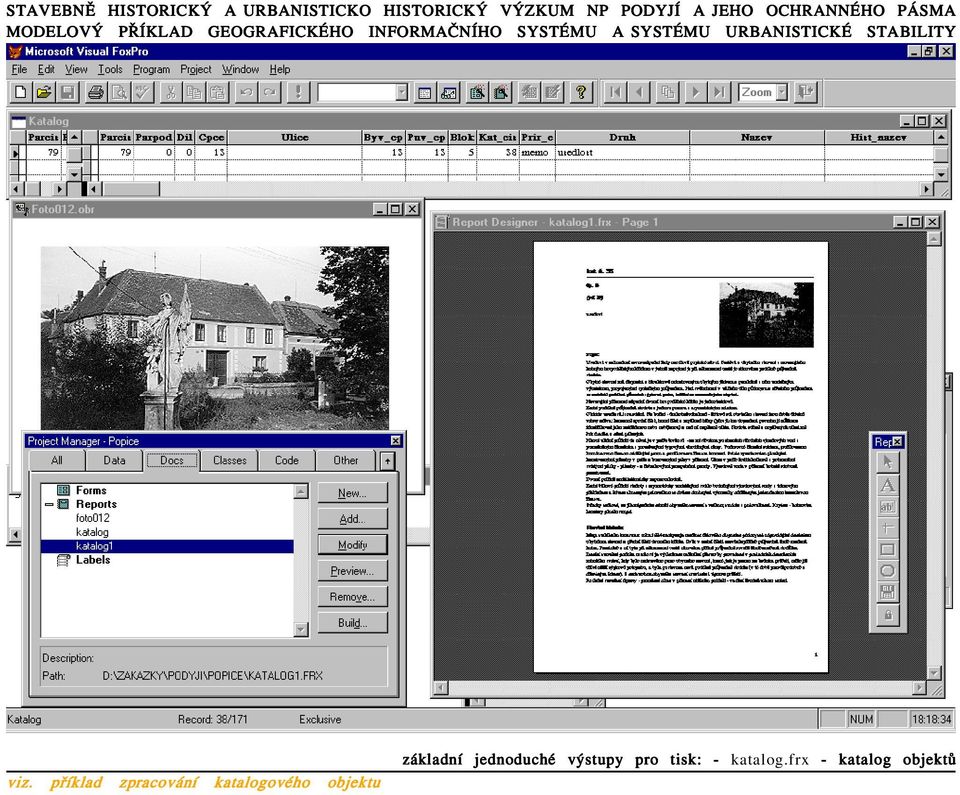

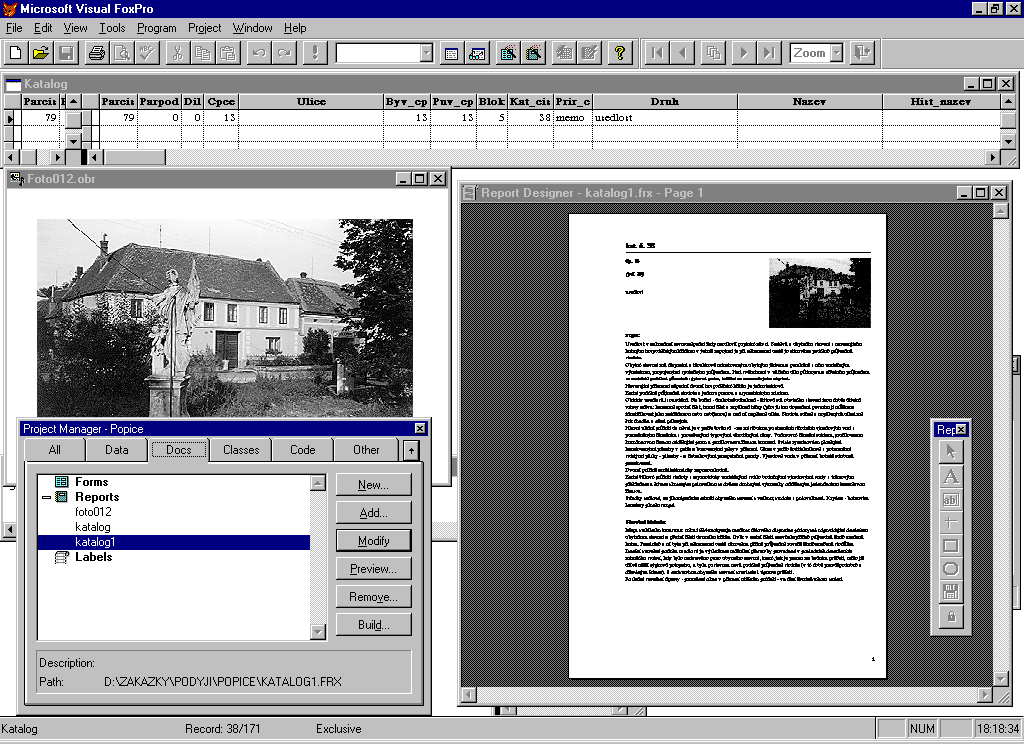

20 viz. pøíklad zpracování katalogového objektu základní jednoduché výstupy pro tisk: - katalog.frx - katalog objektù

21 základní jednoduché výstupy pro tisk: - foto012.frx - pøehled aktuální a archivní fotodokumentace viz. pøíklad zpracování katalogového objektu

22 G.I.S.

23 viz. pøipojení databáze k bodùm, liniím a polygonùm - TopoL objekty G.I.S. - body (sklepy, drobné objekty)

24 objekty G.I.S. - linie (ohradní zdi, fasády, tvar støechy) viz. pøipojení databáze k bodùm, liniím a polygonùm - TopoL

25 objekty G.I.S. - polygony (parcely, urb. bloky, prostory, stavby dle podkladu, stavby doplnìné, zaniklé) viz. pøipojení databáze k bodùm, liniím a polygonùm - TopoL

26 G.I.S. pracovní projekt TopoL 4.0

27 Grafická èást je zpracována jako geografický informaèní systém (dále jen GIS). Základní práce byly provedeny v programu TopoL pro Windows a zpracované vrstvy pøeloženy do programu Arc- Info s výstupem pro tisk a prohlížení dat v programu ArcView 3.0a. Dále byly naskenovány kopie císaøského otisku mapy stabilního katastru z 20.let 19.století. Tyto soubory byly podtaženy pod vektorizovaný mapový podklad; podtažení byly provedeno pouze na základì ztotožení maximálního poètu známých bodù bez další transformace tak, aby bylo možné porovnání se stávajícím stavem bez nežádoucích deformací. Obdobnì byly v programu TopoL zpracovány letecké snímky. Data TopoL mají ryze pracovní charakter; bloky nebyly dále po pøevedení dat aktualizovány.

28 digitální mapový podklad OkÚ Znojmo ve formì blokù TopoL (parcely, sluèky, stavby, nové parcely)

29 digitální mapový podklad OkÚ Znojmo: blok parcel s pøipojenou databází

30 letecké snímky a jejích podtažení pod vektorizovaný mapový podklad (NP Podyjí) viz. letecké snímky ArcView * ArcExplorer

31 podtažení mapy stabilního katastru pod vektorizovaný mapový podklad viz. mapy stabilního katastru ArcView * ArcExplorer

32 doplnìní objektù zaniklých proti stavu zachycenému mapou stabilního katastru

33 zpracování terénních prùzkumù (doplnìní chybìjících staveb, vyznaèení zaniklých, ohrad.zdí, støech...)

34 viz. náhled urbanistické bloky ArcView vymezení urbanistických blokù a prostorù

35 viz. G.I.S. - body, linie, polygony pøipojení databáze k plochám, linním a bodùm (pøíklad staveb)

36 viz. generování náhledù ArcView * ArcExplorer vyplnìní databází potøebných ke generování náhledù G.I.S.

37 po pøevedení do coverage ArcInfo potøebné úpravy provádìny pomocí DAK 3.51

38 G.I.S. projekt ArcView 3.0

39 Geografický informaèní systém je zpracován v programu Ar- cview 3.0a. Je rozdìlen do jednotlivých dílèích projektù dle 13 zpracovaných obcí, oznaèných názvem sídla - popice.apr. Projekt obsahuje nìkolik vygenerovaných náhledù a z nich odvozených tiskových výstupù. Jsou v nìm pøeddefinovány vazby k tabulce katalog.dbf. V každém náhledu jsou uloženy informace o datu, zpùsobu poøízení a obsahu. Vrstvy ArcInfo, z nichž jsou náhledy odvozeny jsou uloženy v adresáøi s názvem obce. Vznikly pøeložením z formátu TopoL; korekce byly provedeny v programu DAK. Struktura, názvy a obsah vrstev odpovídá blokùm popsaným v rámci projektu TopoL. Jednotlivá temata náhledù vygenerovaná z vrstev ArcInfo obsahují základní informace o zdrojové vrstvì, definici tematu, popiskách a vazbách na fotografie.

40 náhled "øešené území" - 13 obcí NP Podyjí zahrnutých do projektu s vyznaèením Popic

41 náhled "archivní fotodokumentace" obsahuje pøipojené vybrané archivní fotografie viz. fotografické tabulky archivní fotodokumentace - katalog objektù

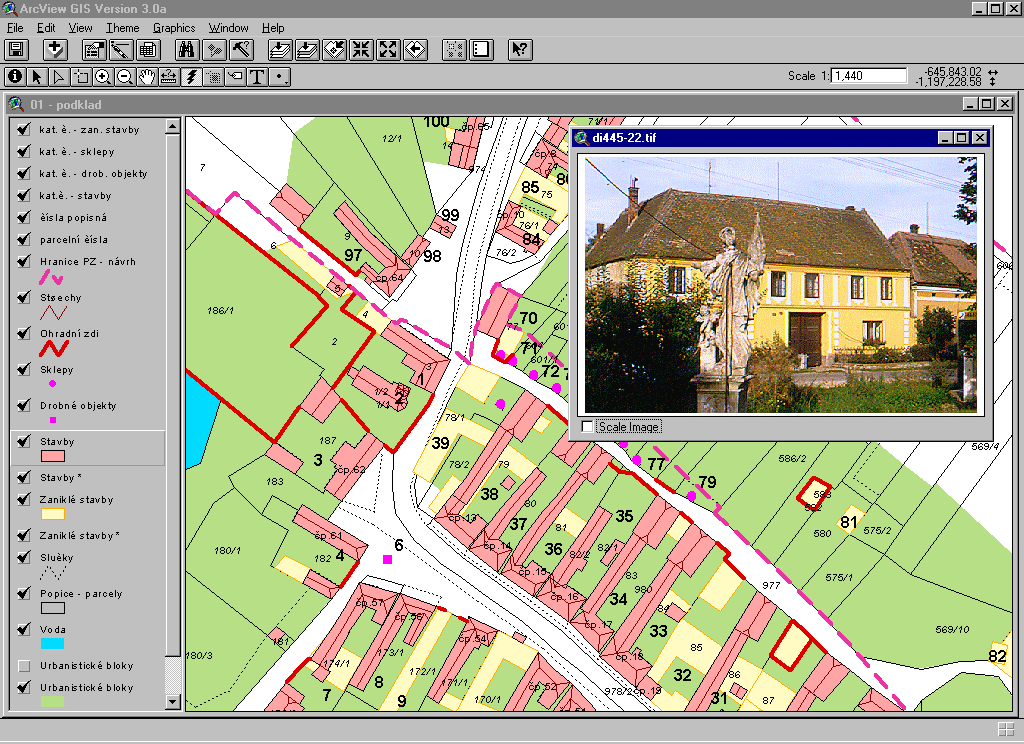

42 vygenerování legendy podlažnosti staveb z pøíslušného pole pat.dbf tabulky vrstvy stavby viz. vygenerování náhledu ArcExplorer * TopoL

43 viz. vymezení urbanistických blokù TopoL náhled 01 - pøehled rozdìlení do urbanistických blokù s oznaèením

44 náhled 01 - pøehled základních vrstev s oznaèením èíslem popisným, parcelním a katalogovým viz. pøehled vrstev ArcExplorer

45 viz. dotaz na objekt ArcExplorer dotaz na objekt vyvolá obsah pøíslušné tabulky pat.dbf, resp.aat.dbf

46 k objektùm, resp. jejich èástem jsou pøipojeny základní náhledové fotografie viz. fotografické databáze - katalog objektù

47 viz. dotaz ArcExplorer pøíklad vyhledání objektu pomocí dotazu

48 vyhledaný objekt lze (i pokud se nachází mimo aktuální zobrazení) dále pøiblížit

49 výbìr objektu pøímým oznaèením na obrazovce

50 otevøení pøíslušné pat (aat).dbf, v níž je zvýraznìna vìta vybraného objektu

51 viz. letecký snímek TopoL náhled 01a - letecký snímek

52 viz. projekt letecký snímek ArcExplorer náhled 01a - letecký snímek a jeho porovnání se souèasným stavem

53 náhled 02a - kopie mapy stabilního katastru z roku historické jádro obce viz. zpracování naskenované mapy SK TopoL

54 náhled 02a - kopie mapy stabilního katastru z roku Trausnický mlýn

55 náhled 02a - porovnání mapy stabilního katastru z roku 1824 se stávajícím stavem - s podtaženou mapou viz. projekt porovnání s SK ArcExplorer

56 náhled 02 - porovnání mapy stabilního katastru z roku 1824 se stávajícím stavem

57 viz. projekt stavebnì historický vývoj ArcExplorer náhled 06 - stavebnì historický vývoj

58 náhled 03 - architektonické a urbanistické hodnocení viz. projekt architektonické a urbanistické hodnocení ArcExplorer

59 viz. projekt USUS ArcExplorer náhled 04 - územní systém urbanistické stability

60 náhled 04 - územní systém urbanistické stability - zobrazení s urbanistickým rozborem viz. projekt urbanistický rozbor ArcExplorer

61 viz. projekt památková klasifikace ArcExplorer náhled 05 - památková klasifikace

62 pøíklad vygenerovaného výstupu pro tisk z náhledu památkové klasifikace

63 G.I.S. MAVSERVER pro ArcView

64 MAVSERVER zajiš uje ve výsùedkem øešení komunikaci mezi projektem ArcView a katalogem objektù zpracovým ve FoxPro. Program, vytvoøený M.Kouøilem (NP Podyjí), slouží jako DDE-Server pøi vyhledávání a zobrazení MEMO položek standartu dbase v programu ArcView. Je urèen výhradnì pro spolupráci s programem ArcView 2.x a vyšší a pro datovou strukturu ArcInfo coverage. Pøedpokladem pro správnou funkci programu je tøeba mít nainstalován program ArcView a ArcInfo coverage s rozšíøenými atributovými tabulkami (*.AAT, *.PAT) o relaèní položku s názvem "KAT_CIS". V domovském adresáøi coverages se pøedpokládá existence databáze "KATALOG.DBF", která obsahuje relaení položku "KAT_CIS" a alespoò jednu MEMO položku. V souboru AUTOEXEC.BAT je toeba nastavit v promìnné PATH cestu k programu ARCVIEW.EXE (napø: PATH C:\ARCVIEW\BIN). Po výbìru tématu, kde pøedpokládáme existenci MEMO položek, vybereme objekt a pomocí tlaèítka "M" spustíme proces vyhledání obsahu položky. Objekt musí být vybrán - tj nejlépe je použít funkci pro výbìr prvku. Zobrazí se dialog pro výbìr názvu MEMO položky pro pøípad, že databázová tabulka obsahuje více MEMO položek. V pøípadi, že vybraná coverage neobsahuje MEMO položky, ohlásí se chyba a proces skonèí. Po nalezení obsahu MEMO položky se obsah zobrazí v oknì. Funkce pro tisk obsahu okna zatím nebyla zabudována. Toto lze zatím nahradit oznaèením obsahu okna (myší nebo Shift+kurzor.klávesy), zkopírováním takto oznaèeného textu do schránky pomocí Ctrl+C a následným vložením do textového editoru. Popis nové funkce: Systém se startuje spuštìním programu "MAVSERVER". Po spuštiní program vyzve uživatele k výbìru ArcView-projektu (*.APR), který obsahuje výše uvedenou datovou strukturu a zabudované rozšíøení pro funkci MemoClient. Po vybrání pøíslušného projektu se spustí program ArcView. S programem je dodán prázdný základní projekt "MAVSERVR.APR". Pøi prvním spuštìní je toeba otevøít právì tento projekt, jinak funkce MemoClient nebude dostupná. Poté je možno do projektu zaøadit coverage. Základní projekt je chránìn proti zápisu, zmìny lze však uložit pod jiným jménem a funkce MemoClient se tímto automaticky pøenese do nového projektu. V projektu pøi aktivním dokumentu View (Zobrazení) pøibylo tlaèítko oznaèené ikonou "M".

65 vyhledání obsahu memo položky vybraného prvku katalogu objektù pomocí tlaèítka "M" viz. katalog objektù Visual FoxPro * výbìr prvku v ArcView

66 zobrazení obsahu memo položky katalogu objektù

67 G.I.S. varianta ArcExplorer

68 Pro uživatel, kteøí nemají k dispozici komerèní GIS prohlížeè, lze vytvoøit z již zpracovaných coverage ArcInfo zjednodušenou variantu projektù pomocí programu ArcExplorer. ArcExplorer je freeware desktop GIS od firmy ESRI. Jedná se o 32-bitovou aplikaci pro Windows 95 a Windows NT 4.0 vybudovanou technologií MapObjects. Je to jednoduchý prostøedek pro prohlížení geografických dat, které mohou být ve vìtšinì formátù firmy ESRI a v nìkolika formátech rastrových. Má snadno ovladatelné uživatelské rozhraní. Nabízí možnost provádìt vyhledávání a jednoduché dotazy pomocí logických podmínek, mùžete volit grafické atributy prvkù a vlastní nastavení poté uložit jako projekt. Kromì tištìného výstupu lze mapu také exportovat v nìkterém z rastrových fornátù a posléze použít v jiné aplikaci. Je možno pracovat s daty uloženými nejen lokálnì, ale lze pøímo použít i internetovská data nabízená na nìkterých www stránkách.

69 nástroj "identify Features on Theme" vyhledá o prvku informace z atributové tabulky pat.dbf, resp.aat.dbf viz. dotaz ArcView

70 viz. dotaz ArcView vyhledání prvkù, které vyhovují zadané logické podmínce

71 viz. generování legendy ArcView možnosti klasifikace prvkù v tématu do tøíd podle urèitého kritéria (v pøípadì jedineèné hodnoty se prvky rozdìlí do skupin podle zvoleného pole z atributové tabulky)

72 viz. náhled letecký snímek ArcView projekt 01 - letecký snímek a jeho porovnání se souèasným stavem

73 projekt 02 - porovnání stávajícího stavu s mapou stabilního katastru z roku 1824 viz. náhled porovnání s mapou SK ArcView

74 viz. náhled stavebnì historický vývoj ArcView projekt 03 - stavebnì historický vývoj

75 projekt 04 - architektonické a urbanistické hodnocení viz. náhled architektonické a urbansitické hodnocení ArcView

76 viz. náhled urbanistický rozbor ArcView projekt 05 - urbanistický rozbor

77 viz. náhled územní systém urbanistické stability ArcView projekt 06 - územní systém urbanistické stability

78 viz. náhled památková klasifikace ArcView projekt 07 - zájmy památkové péèe

79 pøílohy Popice - úvodní sta pøíklad zpracování katalogového objektu

80 Historie Døíve Popovice, nìm. Popitz. Farní kostel sv. Zikmunda. Místní jméno vsi patøící k církevnímu zboží odvozeno od termínu pop - knìz. V raném støedovìku (1190) byla ves pøíslušenstvím louckého kláštera ji nacházíme již u Hradištì sv.hypolita. Do 16.stol. existovala fara, která zanikla za tøicetileté války byla fara obnovena jako kuracie byl kostel pøedtím Švédy vyplenìný již v dobrém stavu. V dobrém stavu byla i farní budova, obývaná však øezníkem. Existovala dobrá škola. Poèet farníkù katolického vyznání èinil v Popicích bylo celkem 40 vesmìs starých usedlíkù domkáøù. Váleèné události zde na usedlostech jakoby nezanechaly stopu. I ve zdejším katastru vlastnili vinice znojemští mìš ané, kdežto usedlíci z Popic obdìlávali menší pole v Havraníkách. R køižovnická vrchnost v Popicích zabrala poslední usedlost bez polí v budovì fary pøíležitostnì pobýval císaø Josef II se v obci narodil známý literát Karel Postel-Sealsfield. Téhož roku zde bylo 71 domù a 424 obyvatel a 1809 obsadili obec Francouzi se svými spojenci, fara byla èásteènì vyplenìna. Pøipomíná se, že v l dala obec na západní výšinì u cesty do Havraníkù, kde døíve stál starý sloup Bolestné P. Marie, postavit novou prostornou a uvnitø malovanou kapli téhož zasvìcení jednu hodinu jihovýchodnì od centra panství v údolí k západu na výšinu stoupající ves èítala 74 domy a 408 obyvatel (188 mužù, 220 žen). Fara inkorporovaná køížovníkùm podléhala Znojemskému dìkanátu spoleènì se školou. Kostel sv. Zikmunda. Pøifaøena jen vlastní obec. Kromì toho zde byl vrchnostenský vinný sklep s lisovnou a v katastru obce klasicistnì pøestavìný tzv. Trauznický mlýn o šesti složeních, na pravém bøehu Dyje. Nad tímto mlýnem byly døíve ještì dva køižovnickému panství náležející mlýny, zahrnované do lokality se jménem Dìvìt mlýnù. V ní tehdy existovalo celkem 6 mlýnù, náležejících dílem na Moravu a dílem do Rakouska. Za Popickým pøíkopem byla skalní grotta jejíž prostor pojal 20 lidí farnost tvoøila pouze tato obec s jedním mlýnem 1/2 hodiny vzdáleným. Bylo zde 398 farníkù nìmecké øeèi. Patronem byl stále øád køížovníkù. Téhož roku se sdìluje, že farní kostel sv. Zikmunda je postaven v novìjším stylu, klenutý a krytý pálenými taškami. R byl na náklady patrona uvnitø zaøízen. Naproti vstupu se rozkládá høbitov. Jen nìkolik krokù od kostela stojí nìkdejší kaple sv.barbory, která je pøemìnìna na školní budovu. Budova fary neboli proboštská rezidence je solidní a pøíjemná d., 409 ob., 371 nìm., 37 è d., 409 ob., 408 nìm d., 397 ob. nìm d., 359 ob., 357 nìm., 2 è d., 346 ob., 319 nìm., 20 è ob. Podobnì jako v pøípadì sousedních Havraníkù byla ves zøejmì už od støedovìku specializovaná na vinaøství, což se odráželo v 17. stol. v neexistenci usedlostí s vìtší, lánovou pozemkovou výbavou. Vesmìs tu byly domky s malými výmìrami pùdy - pøevážnì s vinicemi. Díky výnosnému vinohradnictví zde po tøicetileté válce nenacházíme pustý domek. Do konce 18. stol. poèet domù vzrostl témìø na dvojnásobek (ze 40 na 71). Poèet domù už jen znenáhla stoupal na 90 r Poèet obyvatel kulminoval v 80. a 90. letech 19. stol. Na pøelomu století byly obyvatelé až na ojedinìlé výjimky Nìmci. Èeský živel jen velmi mírnì zesílil po vzniku ÈSR v meziváleèném období. Národnostní pomìry pak zcela zmìnilo pováleèné znovuosídlení. Hist. mapy: 1824, indikaèní skica stabil. katastru, MZA Brno, D9, sign Z téhož roku mapa stabil. katastru. Tamtéž, D 11, sign

81 Situace Kód základní sídelní jednotky: Nadmoøská výška: 278 m nad moøem Výmìra v ha: 691,40 ha Ves Popice leží 7 km jižnì od centra Znojma. Katastr obce sousedí na severu s Konicemi; dle Vlastivìdy moravské (1904) byl na poèátku století o nìco menší pouze 667 ha. Severozápadní èást se nalézá v hranicích Národního parku Podyjí, jehož ochranné pásmo zahrnuje zbývající èást katastru. V okolí obce je mírnì zvlnìná pahorkatina, sahající na západì k øece Dyji. Jihovýchodní èást katastru je pøevážnì rovinná, využívaná zemìdìlstvím. Vìtší lesy se rozkládají podle øeky Dyje v Národním parku Podyjí a tato oblast poskytuje dobré možnosti pro krátkodobou rekreaci. Støedem obce protékající potok ústí do mlýnského náhonu pod Jaroslavicemi. V severovýchodní èásti katastru vystupuje na povrch skalnaté podloží - Remízek - o nadmoøské výšce 264 m (s dominujícími božími muky). Zástavba na severu sousedí s chránìným pøírodním výtvorem Popické kopeèky. Na východì tanguje katastr silnice II. tøídy Znojmo - Retz. Urbanistický vývoj Ves byla vysazena pøi staré cestì z Retzu do Znojma (dnešní èervená turistická znaèka Havraníky - Znojmo). Je rozložena po obou stranách potùèku, který pramení na katastru obce. Vodoteè, dnes bohužel zatrubnìná, vedla tìsnì podél jižní strany návsi. Støedovìké historické jádro, sledující vodoteè, má pùdorys návesní ulicovky. Ulicovka je oboustrannì uzavøena, na jihovýchodním konci druhotnì dvìma chalupami, na severozápadním areálem kostela s farou, pøed nímž se prostor návsi trychtýøovitì rozšiøuje. Cesta procházející tvoøící páteø ulicovky se na jihovýchodním konci prudce zalamuje; na severozápadním se v rozšíøení návsi kolmo napojuje na starou zemskou cestu. První pøesné grafické zobrazení historické urbanistické struktury vsi podává mapa stabilního katastru z roku Vedle výše popsaného støedovìkého jádra zachycuje dvì novovìké enklávy chalup - pravidelnì vysazené dvì øady podél cesty vycházející ze severozápadního konce návsi, procházející šikmo obecní loukou a øadu chalup na severní stranì cesty vycházející z návsi smìrem východním. První vznikla nejspíše plánovitì, jak naznaèuje i jeho èoèkovitì se rozšiøující struktura, a to pøed prvním tereziánským èíslováním v roce 1771 (snad již v století); na severním konci je prostor zakonèen pozdnì gotickými - renesanèními božími mukami. Støedovìké jádro tvoøí dvì øady usedlostí, které již na mapì stabilního katastru tvoøí témìø souvislou ulièní øadu. Starší hloubkovou orientaci prozrazuje vnitøní dispozièní uspoøádání obytných stavení (popsané v dalším textu) a nìkolik hloubkovì orientovaných objektù (dodnes se zachovalo èp. 61 u kostela). Na dispozièní jádro navazuje rovnìž hloubkovì orientované køídlo hospodáøské, dvùr zpravidla uzavírala kolna. V zadní èásti zahrady jsou pøi záhumenní cestì zachyceny ojedinìlé stodoly - na jihozápadním humnì vìtšinou podélnì prùjezdné, na severovýchodním pøíènì prùjezdné. Za záhumenními cestami byly pak na usedlosti navazující zahrady s drobnými pravdìpodobnì vinohradními stavbami - lisovnami, jichž bylo více na jihozápadní stranì. Chalupy na obou koncích vsi jeví rovnìž tendenci k vytvoøení souvislé ulièní fronty. Jejich parcely se omezují však na pouhé hospo-

82 dáøské dvory, za nimiž je obecní louka. a východním okraji obce vcelku nepøekraèuje úmìrné mìøítko a neprojevuje se negativnì. Nepøinesla - li s sebou druhá polovina století Vìtšinu tratí na stabilním katastru zaujímají vinohrady. Vedle nové nevhodné urbanistické zásahy, podepsala se negativnì a urbanistické struktuøe likvidací øady obytných i hospodáøských staveb jak již zmínìných vinohradních staveb v zahradách v nichž najdeme další lisovny na východním a severním okraji obce. Sklepy, které ve støedovìkém jádru, tak v obou enklávách chalup. v této dobì již rovnìž musely existovat mapa SK nezachycuje. Rovnìž drobné sakrální objekty - boží muka, køíže a sochy mapa opomíjí. Areál kostela tvoøí fara v ose ulicovky, kostel a bývalá škola. Za kostelem je v pùvodní støedovìké poloze zachycen (a dodnes zachován) høbitov. K faøe náležela velká zahrada s rybníkem. Výjimeènou rozlohu má i zahradu u èp.61 vedle fary. Samoty: Mimo ves je zachycen mapou SK i Trausnický mlýn na Dyji. (Samota Èekanovský mlýn byla demolována v roce 1951.) Indikaèní skica mapy stabilního katastru, na níž jsou mimo údaje obsažená na otiscích i popisná èísla, tvoøící uzavøenou øadu 1-73 ukazuje, že od prvního èíslování v roce 1771 do r.1824 nepøibyly další domy. Urbanistický vývoj obce v prùbìhu 19.století dokumentuje øada reambulovaných kopií mapy stabilního katastru (originál SK = ev.mapa 1893; indikaèní skica). Pøedevším byla doplnìna øada podélnì prùjezdných stodol na obou humnech, takže na konci 19.století má prakticky každá usedlost pøi záhumenní cestì podélnì prùjezdnou stodolu; výjimku tvoøí dvì pøíènì prùjezdné stodoly na obou stranách severovýchodního humna, z nichž východní (dodnes dochovanou) zachycuje již mapa SK. Na východním okraji vsi se objevily rovnìž první domky na jižní stranì cesty (protilehlé ke klasicistní øádce). Na severozápadním okraji pøibyla pouze jedna chalupa (èp.121? - dnešní dùm pè.60 bez popisného èísla). Porovnáme-li dnešní stav s výše uvedenými historickými mapami, je zøejmá pozoruhodná stabilita historické urbanistické struktury, které zasluhuje ochranu. Urbanistický vývoj obce se završil na pøelomu století a dvacáté století již nepøineslo další urbanistický rozvoj. Pováleèný areál ZD

83 Stavební vývoj Usedlosti v obci jsou pøevážnì støední s pùdorysy s hloubkovì orientovanými dispozièními jádry propojenými mezi hlavním domem a výmìnkem prùjezdem (vyjímeènì pouze hloubkovým obytným domem s postranním prùjezdem), s navazujícími hloubkovými hospodáøskými køídly, pøíènì prùjezdnými kolnami ve dvoøe a vìtšinou podélnì prùjezdnými stodolami pøi záhumenní cestì. Starší vývojovou fázi s dosud neuzavøeným ulièním køídlem dokládá èp.61. Obytné jádro domu má obvykle trojdílné pùdorysné schema (svìtnice, síò s èernou kuchyní, komora). Od poloviny 19.století se obvyklým zpùsobem rozšiøuje poèet obytných místností (vìtšinou zadní svìtnice namísto komory nebo druhá svìtnice pøipojené v ulièním køídle). O nìco pozdìji je nad již uzavøeným ulièním køídlem vyzdviženo sýpkové polopatro. Vìtšina stodol usedlostí je dnes podélnì prùjezdných, obvykle s asymetricky umístìným vjezdem ve štítovém prùèelí a jednou pernou. Vìtšina tradièních staveb historického jádra obce je postavena z kamene a nepálené hlíny. Vedle zdiva z nepálených cihel jsme nalezli i doklady archaické válkové technologie. U nìkterých dnes znaènì degradovaných zdí je patrná konstrukce masivní hlinìné zdi nabíjené nebo nákladané. Na mapì SK jsou nìkteré stodoly a kolny ještì znaèeny žlutì jako døevìné (pravdìpodobnì bednìné nebo pletené - u hospodáøských staveb však mùže tato barva oznaèovat i jejich provizornost ). Nejstarší dochovanou stavbou je gotické jádro popického kostela. Z období pozdní gotiky - renesance se dochovala dvoje boží muka na katastru obce; z této doby pochází snad i jádro rannì barokní popické fary, kde terénní prùzkum v posledních letech ( ) zachytil sgrafitovou psaníèkovou úpravu prùèelí. Pøevážná èást jader hodnotných usedlostí i chalup je klasicistní; úprava jejich fasád však odpovídá (s výjimkami jako je èp.61) až období pozdního historismu konce 19. a poèátku 20.století, pokud ovšem pøeèkaly masivní odstraòování architektonických èlánkù ve druhé polovinì našeho století. Výjimeènì se dochovaly starší konstrukèní detaily (trámové stropy, èerné kuchynì). Rovnìž øada lisoven a sklepù má pozdnì barokní - klasicistní jádro - vedle panské lisovny na pè.77 a lisovny è.52 mají klasicistní jádro i další lisovny na jižním humnì s fasádami upravovaným na pøelomu 19.a 20.století. Vìtšina z pozoruhodného souboru podélnì prùjezdných stodol pochází až z konce 19.století nebo byla v tomto období výraznì pøestavìna (dozdìní štítù).

84 Památkové zájmy A. Objekty zapsané v ústøedním seznamu nemovitých Prameny: - Památkový ústav v Brnì, oddìlení evidence a dokumentace. kulturních památek: - SUPP - údaje ústøedního seznamu kulturních památek Èeské Konice republiky a evidence prohlašování památek Mezi obìma prameny existují nesrovnalosti; identifikace drobných sakrálních objektù, køížù a soch je v øadì pøípadù nepøesná. Èr socha sv. Jana Nepomuckého je na katastru Popic. è.r.6468 socha sv. Jana Nepomuckého po pravé stranì silnice do Popic Popice è.r.6470 filiální kostel sv. Zikmunda è.r.6471 fara è.r.6472 brána u fary è.r.6473 socha sv. Floriána pøed branou u fary è.r.6474 socha sv. Josefa u silnice v polích smìr Znojmo è.r.6475 poklona u silnice ke Konicím è.r.6476 poklona u rozcestí k Havraníkùm è.r.6477 boží muka na okraji osady smìrem ke Konicím è.r.6478 boží muka u silnice na Havraníky è.r.8271 socha sv. Antonína Paduánského za obcí u cesty k poutní kapli, smìr Havraníky è.r.8272 kamenná poklona s reliéfem Ukøižování u triangulaèního bodu è.r.8273 kamenná boží muka u køižovatky Znojmo - Havraníky è.r.8274 kamenný køíž s Ukøižovaným proti domu è. 36 è.r.8275 zdìná poklona na návrší jihových. od silnice Konice - Popice è.r.8276 kamenná poklona za obcí nad tzv. Horáèkovým kopeèkem B. Památkovì hodnotné stavby navrhované k prohlášení za kulturní památku: - usedlosti èp.13, èp. 17, èp.24, èp.61, èp.41, èp.42, èp.45 øada stodol a vybrané lisovny a sklepy na severním a jižním humnì, chalupy èp.28, èp.29, èp.76, klasicistní panská lisovna pè. 77 C. Ostatní památkovì hodnotné objekty: Soubor hmotovì tradièních usedlostí, chalup, stodol a lisoven a sklepù v historickém jádru i mladší chalupnické zástavbì (dle prùzkumového výkresu a pøipojené databáze). Jejich zachování a rehabilitace je dùležitá pro uchování historické a kulturní kontinuity Konic a Popic, zvláštì jejich historického jádra. D. Památková ochrana území: Celistvì dochovaný velmi hodnotný architektonický a urbanistický soubor Popic zasluhuje celkovou ochranu. Návrh doporuèuje vymezení památkové zóny a ochranného pásma.

85 Závìr Ves s dochovanou pùdorysnou strukturou støedovìkého pùvodu. Pøevažují stavby hmotovì a dispoziènì tradièní; v obci je dochován úplný typologický rejstøík objektù 19.století vèetnì vinohradních staveb. Až na drobné výjimky v obci nevznikly urbanisticky èi architektonicky rušivé novostavby. Pøes negativní zásahy zpùsobené demolicí øady usedlostí tak zùstává jednou z nejhodnotnìjších obcí v rámci národního parku. Mimoøádnì hodnotný areál kostela s farou a panskými budovami a soubor podélnì prùjezdných stodol. Bibliografie: Architektonický øád obcí v NP Podyjí - ÚTP pro VÚC Podyjí, Atelier obnovy vesnice Ing. arch. Jarmila Kocourková, Ing. Jan Kruml, Ing. Øehùøková, Ing. Sklenaøíková, 1994, W. Blaschka, Historisches Ortsverzeichniss Südmährens, Verlag des Südmährischen Landschaftsrates, Geislingen/ Steige, 1982 F. Bornemann, Kunst und Kunsthandwerk in Südmähren, Verlag des Südmährischen Landschaftsrates Geislingen/ Steige, 1990 Èeskoslovenská statistika, 116, 1935 Václav Frolec, Lidová architektura na Moravì a ve Slezsku, 1974 Gemeindelexikon der im Reichsrate vertretenen Königreiche und Länder, X, 1905/ 1908 Geschichte des Klosters Bruck, Notizen blatt, 1856 Gollinger, Die Praemons traterser Abtei Bruck, Hormaiers, Archiv 1822 Ladislav Hosák, Historický místopis zemì Moravskoslezské, 1938 L. Hosák, R. Šrámek, Místní jména na Moravì a ve Slezsku I, II., F. Kameníèek, Zemské snìmy a sjezdy moravské II, 1902, III, 1905 F. v. Krones, Die erzähleden Quellen der Geschichte Mährens im XV. Jahrhundert, ZDVGMS 4, 1900, 1 n. L. Kleindienst, Die Siedlungsformen, Bäuerliche Bau - und Sachkultur Südmähren, Verlag des Südmährischen Landschaftsrates, Geislingen/ Steige 1982 F. Matìjek, Lánové rejstøíky Jihlavského a Znojemského kraje z let , 1983 Václav Mencl, Lidová architektura v Èeskoslovensku, 1980 Národopisné aktuality a èeský lid - A. Navrátilová,

86 Neuester Schematismus der Herrschaften und Güter in Mähren..., 1907 Österreichische Special - Ortsrepertorien, X, 1883/85 F.V. Peøinka, Dìjiny kláštera Louckého do válek husitských, Sborník historického kroužku I. F.V. Peøinka Vlastivìda moravská, okres Znojemský(1904) J. Pilnáèek, Staromoravští rodové, 1930, (1970) A. Prokop, Die Markgrafschaft Mähren in kunstgeschichtlicher Beziehung II, 1904 F. J. Schwoy, Topographie vom Margraftrum Mähren, III., 1793/1794 Special - Ortsrepertorien der im Österreichischen Reichsrate vertretenen Königreiche und Länder, IX, 1892/1893, X. 1915/ 1918 Statistický lexikon obcí Èeskoslovenské republiky, II, 1935 Statistický lexikon obcí ÈSSR 1965/ 1966 J. Svátek, Organizace øeholních institucí v èeských zemích a péèe o jejich archivy, 1966 Ign. Tittel, Statistik des Gross - Grundbesitzes in Mähren, 1885 Topographie von Niederösterreich, II/1. 6, 1879/ 1906 Vesnické památkové rezervace a zóny, MK ÈR: P. Bureš, J. Kaigl, H. Šnajdrová, 1996 J. Voženílek, Pøedbìžné výsledky èsl. pozemkové reformy, 1930 A. Vrbka, Das Znaimer Ländchen, 1921 A. Vrbka, J. Wisnar, Heimatkunde des pol. Bez. Znaim, 1898/ 1899 G. Wolny, Die Margrafsschaft Mähren, III, 1836 G. Wolny, Kirchliche Topographie von Mähren, 2/IV, 1857 Znaim und seine Umgebungen, 1871 Znojmo a okolí, 1931/ 1932

87 kat.è. 38 usedlost èp. 13 (pè. 79) Popis: Usedlost v zakonèení severozápadní øady usedlostí popické návsi. Sestává z obytného stavení s navazujícím kolmým hospodáøským køídlem v jehož napojení je pøi záhumenní cestì je situována podélnì prùjezdná stodola. Obytné stavení má dispozici s hloubkovì orientovaným obytným jádrem a paralelnì s ním umístìným výmìnkem, propojenými spoleèným prùjezdem. Nad svìtnicemi v ulièním dílu pùdorysu a støedním prùjezdem se rozkádá podélné pùvodnì sýpkové patro, tváøící se navenek jako obytné. Navazující pøízemní západní dvorní hospodáøské køídlo je jednotraktové. Zadní podélnì prùjezdná stodola s jednou pernou a asymetrickým mlatem. Objekty usedlosti jsou zdìné. Na boèní - druhotnì odhalené - štítové zdi obytného stavení jsou dobøe èitelné vrtsvy zdiva: kamenná spodní èást, horní èást z nepálené hlíny (pøes jistou degradaci povrchu ji mùžeme identifikovat jako nakládanou nebo nabíjenou) a nad ní nepálená cihla. Stodola zdìná z nepálených cihel má štít dozdìn z cihel pálených. Hlavní ulièní prùèelí do návsi je v patøe šestiosé - na místì oken po stranách støedních vjezdových vrat s pozmìnìným èlenìním s proraženými typovými vícedílnými okny. Vodorovné èlenìní soklem, profilovanou korodonovou øímsou oddìlující patro a profilovanou øímsou korunní. Svisle rytmizováno plochými kanelovanými pilastry v patøe a bosovanými pásy v pøízemí. Okna v patøe šestitabulková s potrannámi svislými pásky - pilastry - a èabrakovými parapetními panely. Vjezdová vrata v pøízemí bohatì zdobená panelovaná. Dvorní prùèelí architektonicky nepozoruhodná. Zadní štítové prùèelí stodoly s asymetricky umístìnými svisle bednìnými vjezdovými vraty s trámovým pøekladem a štítem skoseným polovalbou se dvìma drobnými výzorníky oddìleným jednoduchou hranolovou øímsou. Støechy sedlové, na jihozápadním nároží obytného stavení s valbou; stodola s polovalbami. Krytina - bobrovka. Interiery plochostropé. Stavební historie: Mapa stabilního katastru z roku 1824 zachycuje usedlost úhlového dispozice pùdorysnì odpovídající dnešnímu obytnému stavení a pøední èásti dvorního køídla. Dvùr v zadní èásti uzavírala pøíènì prùjezdná žlutì znaèená kolna. Paralelnì s ní byla pøi záhumenní cestì situována pøíènì prùjezdná rovnìž žlutì znaèená stodùlka. Dnešní stavební podoba usedlosti je výsledkem radikální pøestavby provedené v posledních desetiletích minulého století, kdy bylo nadstavìno patro obytného stavení, které, jak je patrno na boèním prùèelí, mìlo již døívì nižší sýpkové polopatro, a byla postavena
