1 Ing. Petr Brutar, K Biřičce 1646, Hradec Králové IČO : Technika prostředí staveb - TEPS Tel.: Akce: III. ETAPA MODERNIZACE SPORTOVNÍHO AREÁLU TJ SOKOL PARDUBICE I HLUKOVÁ STUDIE Zpracoval: Ing. Petr Brutar Osvědčení o autorizaci č ČKAIT dle zákona č. 360/1992 Hradec Králové, duben 2013 arch. č. 21/2013

2 1. Úvod, popis situace Dle PD (zpracovatel ADONIS PROJEKT, Hradec Králové) je navržena akce III. etapa modernizace sportovního areálu TJ SOKOL Pardubice. V rámci uvedené akce probíhají hlavní stavební úpravy v suterénu (vč. instalace nové vzduchotechniky). V dalších podlažích objektu sokolovny se jedná již o dílčí stavební úpravy (rekonstrukce podlah, výměna oken, instalace akustických podhledů a obkladů, nové malby) a částečně se mění dispozice a vybavení hygienických zázemí. V 1.PP je navržena úprava vzduchotechniky pro samostatnou provozovnu klubu a pivnice Ponorka v suterénu stavby (2x potrubní sestava) a dále VZT pro větrání šaten pro objekt sokolovny (VZT jednotka bude umístěna na střeše přístavku mezi objektem sokolovny a přilehlé sportovní haly). Dále budou v půdním prostoru umístěny tři kondenzační jednotky pro chlazení místnosti UPS a technické místnosti slaboproudu. Vnitřní dispozice sociálních zařízení budou odvětrány podtlakově. Větráním hlavního sálu zůstává stávající, beze změn. Sál (vč. přísálí, hlediště) je větrán přirozeně otevřeným průduchem cca 2,5 m ve stropě do půdy, která je neuzavíratelně propojená s venkovním prostředí (věžovitá část střešní konstrukce). Dle PD bude provedeno osazení požárních a regulačních klapek na tento otvor (oddělení požárních úseků). Čerstvý vzduch je přisáván přirozeně z venku infiltrací popř. otevřenými okny. Z tohoto důvodu není v hlavním sále (a v přísálí) uvažováno s produkcí reprodukované nebo živé hudby, pouze běžné využití jako tělocvičny. Cvičení bez hudby je uvažováno rovněž v malém sálu. V oddělených sálech (rytmický sál, cvičební sál), které jsou umístěny při východní straně objektu sokolovny (s okny na nábřeží) je uvažováno při cvičení i s produkcí reprodukované hudby (stávající stav). Pro komplexní zhodnocení hladiny akustického tlaku pro nejbližší chráněný venkovní prostor staveb bylo provedeno pro stávající stav šíření hluku od stávajících zdrojů hluku v denní i noční době akreditované měření hluku zkušební laboratoří akreditovanou ČIA pod. č Studio D akustika s.r.o., U Sirkárny, České Budějovice. Protokol z měření hluku (č. L85/ ) je součástí PD. 2

3 Provoz sálů Ve vybraných prostorech sokolovny jsou navrženy akustické podhledy popř. obklady za účelem snížení doby dozvuku v jednotlivých prostorech. Ve stávajícím stavu jsou veškeré prostory sokolovny bez jakýchkoliv akustických úprav. Výpočet doby dozvuku v sálech je uveden v samostatné akustické studii viz TEPS a.č. 15/2013. Hlavní sál (+ podgalerie + jeviště lezecká stěna) Hlavní sál má půdorysnou plochu cca 381 m 2 s výškou cca 12,6 m. Součástí sálu jsou dále 2 podgalerie každá s plochou cca 120 m 2 a s výškou cca 3,9 4,2 m. Tento prostor je dále propojen s jevištěm (plocha cca 101 m 2 ), kde budou vybudovány lezecké stěny. Podlaha v jednotlivých prostorech je s parketami. Stěny a stropy jsou s omítkami, v bočních stěnách sálu a podgalerií jsou umístěna okna. Vedlejší prostory (vestibul, prostor se skladem za jevištěm, galerie v 1. patře) jsou od hlavního sálu odděleny (dveře, mobilní stěna, prosklení). V rámci návrhu akustiky prostoru je uvažováno s instalací akustických podhledů a obkladů Ecophon. Pod stropem sálu a podgalerií bude instalován akustický podhled typ ECOPHON SUPER G Plus, tl. 40 mm (přímá instalace do vnitřních čtverců ozdobného stropu plocha podhledu je uvažována na cca 70 % plochy stropu) a dále bude podhled ECOPHON SUPER G Plus, tl. 40 mm instalován i pod stropem jeviště (lezeckých stěn). Boční stěny (pod horním pásem oken) a čelní stěna bude opatřena pohltivým obkladem stěn ECOPHON WALL PANEL A/ SUPER G 40 mm (v ploše cca 70 m 2 ). Předpokládaná hladina akustického tlaku A (před obvodovými konstrukcemi) bude s rezervou uvažována (pro osmihodinový časový úsek v celku) L aeq, 8hod = 78 db (cvičení, zápasy bez hudby). Malý sál (1. patro) Malý sál má půdorysnou plochu cca 147 m 2 s výškou cca 7,9 m. Podlaha sálu je opatřena vlysy. Stěny a stropy jsou s omítkami, v boční stěně sálu jsou umístěna okna. Vedlejší prostor nářaďovny je od sálu oddělen. 3

4 Pod stropem sálu bude instalován akustický podhled typ ECOPHON SUPER G Plus, tl. 40 mm (přímá instalace). Předpokládaná hladina akustického tlaku A (před obvodovými konstrukcemi) bude s rezervou uvažována (pro osmihodinový časový úsek v celku) hodnota L aeq, 8hod = 78 db (cvičení, zápasy bez hudby). Rytmický sál (2. patro) Rytmický sál má půdorysnou plochu cca 79 m 2 s výškou cca 4,6 m. Podlaha sálu je opatřena vlysy. Stěny a stropy jsou s omítkami, v boční stěně sálu jsou umístěna okna. Pod stropem sálu bude instalován akustický podhled typ ECOPHON SUPER G Plus, tl. 40 mm (přímá instalace). Na stěnách bude dále instalován pohltivý obklad stěn ECOPHON WALL PANEL A/ SUPER G 40 mm. Předpokládaná hladina akustického tlaku A (před obvodovými konstrukcemi) bude s rezervou uvažována (pro osmihodinový časový úsek v celku) hodnota L aeq, 8hod = 83 db (cvičení s hudbou). Obdobná hodnota bude uvažována i v prostoru cvičebního sálu v 1 patře). Vestibul Vestibul (s propojenou částí vstupu a sezení) má půdorysnou plochu cca 207 m 2 s výškou cca 3,6 4,2 m. Podlaha vestibulu je opatřena keramickou dlažbou. Stěny a stropy jsou s omítkami. V rámci návrhu akustiky prostoru je uvažováno s instalací akustických horizontálních volně zavěšených prvků pod stropem vestibulu typ prvku ECOPHON SOLO SQUARE 1200 x 1200 x 40 mm. Počet prvků bude volen pro cca 60 % z plochy stropu tedy cca 80 ks Předpokládaná hladina akustického tlaku A (před obvodovými konstrukcemi) bude s rezervou uvažována (pro osmihodinový časový úsek v celku) hodnota L aeq, 8hod = 75 db. 4

5 Zdroje hluku (navrhované VZT, chlazení): Umístění jednotlivých zařízení je zřejmé z PD Větrání šaten v 1.PP VZD jednotka (REMAK) bude umístěna na střeše přístavku mezi objektem Sokolovny a přilehlé sportovní haly viz PD. Jednotka bude v provozu výhradně v denní době. Hlukové parametry zařízení Přívod Hladiny akustického výkonu v oktávových pásmech Lwokt [db] a celková hladina LwA [db(a)] Oktávové pásmo (Hz) LwA Vstup (db) Výstup (db) Okolí (db) Odvod Hladiny akustického výkonu v oktávových pásmech Lwokt [db] a celková hladina LwA [db(a)] Oktávové pásmo (Hz) LwA Vstup (db) Výstup (db) Okolí (db) Veškeré větve VZD rozvodů budou opatřeny tlumičem hluku Greif v délce 2m. útlum hluku buňkových tlumičů GE (200x 500 x 2000 mm) frekvence [Hz] L [db]

6 Větrání klubu a pivnice Ponorka 1-PP sestavné klimatizační jednotky (2ks -REMAK) budou umístěna v technických místnostech v suterénu objektu viz PD. Jednotka budou v provozu v denní i noční době. Hlukové parametry zařízení Přívod Hladiny akustického výkonu v oktávových pásmech Lwokt [db] a celková hladina LwA [db(a)] Oktávové pásmo (Hz) LwA Vstup(dB) Výstup (db) Okolí (db) Odvod Hladiny akustického výkonu v oktávových pásmech Lwokt [db] a celková hladina LwA [db(a)] Oktávové pásmo (Hz) LwA Vstup (db) Výstup (db) Okolí (db) Ostatní navrhovaná VZD, jednotky chlazení Dále budou v půdním prostoru umístěny celkem 3 kondenzační jednotky - pro chlazení místnosti UPS a technické místnosti slaboproudu. Hladina akustického tlaku A jednotky je Lp A = 48 db- v 1 m. Provoz jednotek bude v denní i noční době (dle potřeb chlazení s minimální současností provozu). Vnitřní dispozice sociálních zařízení budou odvětrány podtlakově odsávací ventilátory např. MIXVENT. Hladina akustického tlaku A na výfuku ventilátoru je Lp A =33 db- ve 3 m. Provoz ventilátorů je uvažován výhradně v denní i noční době (v noci pro klub Ponorka). 6

7 2. Hygienické limity Provoz areálu sokolovny jako celek musí vyhovovat požadavkům Nařízení vlády č. 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací k zákonu č.258/2000.sb. Nejvyšší přípustná ekvivalentní hladina akustického tlaku A LAeqT v chráněném venkovním prostoru staveb se podle nařízení vlády č. 272/2011 Sb. stanoví součtem základní hladiny hluku L Aeq,T = 50 db a korekcí přihlížející k místním podmínkám a denní době. Korekce (příloha č. 3): Druh chráněného prostoru Korekce [db] 1) 2) 3) 4) Chráněný venkovní prostor staveb lůžkových zdravotnických zařízení včetně lázní Chráněný venkovní prostor lůžkových zdravotnických zařízení včetně lázní Chráněný venkovní prostor ostatních staveb a chráněný ostatní venkovní prostor Korekce uvedené v tabulce se nesčítají. Pro noční dobu se pro chráněný venkovní prostor staveb přičítá další korekce -10 db, s výjimkou hluku z dopravy na železničních drahách, kde se použije korekce -5 db. Vysvětlivky: 1) Použije se pro hluk z provozu stacionárních zdrojů hluku, hluk z veřejné produkce hudby, dále pro hluk na účelových komunikacích a hluk ze železničních stanic zajišťujících vlakotvorné práce, zejména rozřaďování a sestavu nákladních vlaků, prohlídku vlaků a opravy vozů. 2) Použije se pro hluk z dopravy na silnicích III třídy a místních komunikacích III. třídy a drahách. 3) Použije se pro hluk z dopravy na dálnicích, silnicích I. a II. třídy a místních komunikacích I. a II. třídy v území, kde hluk z dopravy na těchto komunikacích je převažující nad hlukem z dopravy na ostatních pozemních komunikacích. Použije se pro hluk z dopravy na dráhách v 7

8 ochranném pásmu dráhy. 4) Použije se v případě staré hlukové zátěže z dopravy na pozemních komunikacích s výjimkou účelových komunikací a drahách uvedených v bodu 2/ a 3/. Tato korekce zůstává zachována i po položení nového povrchu vozovky, prováděné údržbě a rekonstrukci železničních drahného rozšíření vozovek při zachování směrového nebo výškového vedení pozemní komunikace, nebo dráhy, při kterém nesmí dojít ke zhoršení stávající hlučnosti v chráněném venkovním prostoru staveb nebo v chráněném venkovním prostoru, a pro krátkodobé objízdné trasy. (..). V denní době se posuzuje osm nejhlučnějších hodin vcelku, v noční době jedna hodina vcelku. korekce pro informativní charakter hluku (hudba a řeč) K = -5 db Pro provoz celého areálu sokolovny bude uvažováno s limitní hodnotou: pro: denní dobu: L Aeq,8hod = 45 db noční dobu: L Aeq,1hod = 35 db 3. Výpočty šíření hluku od navrhovaných zdrojů (vč. provozu jednotlivých sálů sokolovny) Nejbližší chráněný venkovní prostor staveb se nachází západním směrem od budovy sokolovny za ulicí Jiráskova. Ve vztahu ke stávajícímu provozu klubu Ponorka a vlastnímu provozu sportovních sálů v sokolovně je nebližším chráněným venkovní prostorem staveb prostor 2 m před bytovými domy na č.p. 100 a č.p. 20. Ve vztahu k provozu navrhované venkovní vzduchotechnické jednotce pak prostor u bytového domu č.p. 968 Referenční body výpočtu (viz situace příloha č.1): ref. bod R1-2 m před objektem č.p. 968 ve výšce 3.NP ( 8 m nad terénem) ref. bod R2-2 m před objektem č.p. 100 ve výšce 3.NP ( 8 m nad terénem) 8

9 Výpočtové vztahy: Příspěvek hladiny hluku od plošných zdrojů hluku: Q L Aeq21 = L Aeq1 - R W + 10 log Si +10 log 2 4π. r - 6 -D [db], kde L Aeq21...příspěvek hladiny ak. tlaku A v refer. bodě L Aeq1...,...ekvivalentní hladina ak. tlaku ve vnitřním prostoru S i...dělící plocha r...korigovaná vzdálenost R W... vzduchová neprůzvučnost Q...směrový činitel D...korekce- zastínění, směrový účinek, vliv odrazů Pro plošný zdroj hluku a hladina ak. tlaku A těsně za dělícím prvkem platí : Q L A2 = L A log S + 10 log 2 4π. r - D kde L A1 - hladina ak. tlaku A těsně za dělícím prvkem S - vyzařovaná plocha Q - směrový činitel D - útlum hluku stíněním, směrový účinek, vliv odrazů Pro bodový zdroj hluku: L AeqR = L Aeq - 20 log r - D r x kde L Aeq - hladina ak. tlaku A ve vzd r x D - útlum stíněním Q Resp.: L AeqR = L WA + 10 log - D 2 4π. r 9

10 D = 13,41 +10,47 log (z+0,18) - 2,67log2 (z+0,18) z - změna rozdílu dráhy Útlum hluku vlivem bariery je frekvenčně závislý: D = 14,22 q 0,396 q = h f c 2 ( a + b) a. b kde: a, b vzdálenosti od bariery h efektivní převýšení Předpoklady pro výpočet: Započítán bude veškerý provoz uvedených sálů (viz kap.1) v sokolovně. Provoz těchto sálů je výhradně v denní době. Posuzován bude časový úsek 8 hod vcelku vzhledem k provozu klubu Ponorka (dominantní zdroj hluku v objektu) od 16 hod bude 8 hod. časový úsek volen v rozmezí hod. Současnost provozu sálů bude uvažována s rezervou cca 80 %. Vliv stávajícího provozu klubu a restaurace Ponorka bude ověřen měřením a naměřené hladiny akustického tlaku A budou přičteny k vypočteným hodnotám (provoz sálů, provoz VZT pro šatny sokolovny, provoz VZT pro klub Ponorka a chlazení serverovém). Hodnoty hladin hluku jednotlivých zdrojů hluku jsou uvedeny v kap. 1. V kapitole 1 je dále specifikováno, které zdroje hluku jsou v provozu denní a noční době. Ve výpočtu je uvažováno u bodových zdrojů se započtením odrazů u zdroje ( +2 db u VZT jednotek na střeše) Neprůzvučnosti dělících konstrukcí - obvodové stěny z cihelného zdiva tl mm.r w = db - okna navržena výměna oken (dvojskla, nová špaletová okny) - R w = db (v prostoru klubu Ponorka budou volena zvukoizolační okna s R w min = 38 db - pro větrací křídla oken (pootevřená) je uvažováno s cca R w = 5-7 db 10

11 Dílčí příspěvky v referenčních bodech denní doba Zdroj hluku R1 R2 (db) (db) Provoz sálů sokolovny VZT pro sokolovnu VZT pro Ponorku <10 18 Kondenzační jednotky chlazení (půda) <10 <10 CELKEM L Aeq 8h = 25,2 db L Aeq 8h = 26,1 db Dílčí příspěvky v referenčních bodech noční doba Zdroj hluku R1 R2 (db) (db) VZT pro Ponorku <10 18 Kondenzační jednotky chlazení (půda) <10 <10 CELKEM L Aeq 1h = 13,0 db L Aeq 1h = 18,6 db Poznámka: Pro vyhodnocení (v souladu se stanoviskem MZČR vydané hlavním hygienikem pod. č.j /2008 Ovz ) lze uvažovat s celkovou nejistotou danou výpočtovými metodami v hodnotě cca ± 2 db. 11

12 4. Stávající hluková zátěž pro nejbližší venkovní chráněný prostor staveb naměřené hodnoty Pro nejbližší chráněný venkovní prostor staveb (a v okolí dominantních zdrojů hluku) bylo provedeno pro stávající stav šíření hluku od stávajících zdrojů hluku v denní i noční době akreditované měření hluku zkušební laboratoří akreditovanou ČIA pod. č Studio D akustika s.r.o., U Sirkárny, České Budějovice. Protokol z měření hluku (č L85/ ) je součástí PD. Měření proběhlo dne: od 20:00 do 21:00 (měřen denní režim) od 22:30 do 23:30 (měřen noční režim Místa měření (viz též příloha č.1): č.1- č.2- č.3- č.4- Jiráskova č.p. 968 (chráněný venkovní prostor staveb) Jiráskova č.p.100 (chráněný venkovní prostor staveb) Chodník u zahrádky restaurace Ponorka Chodník na Tyršově nábřeží (před okny klubu Ponorka) Stanovené L Aeq dopadajícího zvuku pro měřící místa č. 1 a č.2 dle protokolu: Měřící místo Místo měření č.1 Místo měření č.2 Místo měření č.1 Místo měření č.2 Zdroj hluku (dominantní) Denní doba (hlavně restaurace a zahrádka) Denní doba (hlavně z restaurací a zahrádky) Noční doba (hlavně klub ponorka) Noční doba (hlavně klub ponorka) L Aeq změřená [db] Korekce pro získání dopadajícího zvuku [db] L Aeq dopadajícího zvuku [db] 38,8 2,0 36,8 40,4 2,0 38,4 32,3 2,0 30,3 33,7 2,0 31,7 Naměřené hodnoty v měřících místech č. 3 a 4: č.3 den : L Aeq = 65,5 db noc : L Aeq = 57,2 db č.4 den : L Aeq = 67,7 db noc : L Aeq = 71,1 db Celková nejistota měření ε = ±1,6 db. Podrobné údaje o měření jsou uvedeny v protokolu z měření hluku. 12

13 5. Vyhodnocení - celkový příspěvek v bodě R1, R2 Dále bude proveden energetický součet všech stacionárních zdrojů hluku v areálu sokolovny od nových zdrojů hluku v součtu se stávajícími zdroji hluku. Pro stávající zatížení hlukem bude využito akreditované měření hluku viz kap. 4. Výpočet Pro noční dobu je posouzení provedeno pro nejhlučnější 1 hodinu vcelku L L Aeq 1hod R = 10log 10 n / 10 po energetickém součtu: bod R1...L Aeq,1h = 30,4 db bod R2...L Aeq,1h = 31,9 db Pro denní dobu je posouzení provedeno pro nejhlučnější 8 hodinu vcelku L L Aeq 8hod R = 10log 10 n / 10 po energetickém součtu: bod R1...L Aeq,8h = 37,1 db bod R2...L Aeq,8h = 38,6 db Zhodnocení: stanovené hodnoty vyhovují požadavkům NV 272/2011 Sb. Poznámka: Stávající hluková zátěž byla stanovena pro naměřené hodnoty. V denní i v noční době je tak započítán stav provozu klubu Ponorka se stávajícími okny. Tedy uvedené součtové hodnoty prakticky platí pro stav, kdy v klubu Ponorka bude instalována nová VZT, ale ještě nebudou vyměněna stávající okna za zvukoizolační. Po výměně oken lze tedy očekávat dílčí snížení hladiny akustického tlaku A pro chráněný venkovní prostor staveb. 13

14 6. Závěr V hlukové studii je provedeno posouzení šíření hluku od provozu navrhované stavby III. etapa modernizace sportovního areálu TJ SOKOL Pardubice na nejbližší okolní chráněný venkovní prostor staveb. Dle provedených výpočtů a požadavků nařízení vlády č. 272 /2011 Sb. pro uvažovaný maximální provoz celého areálu sokolovny (vč. provozu klubu Ponorka) v denní i noční době lze konstatovat, že při provozu nově navržených technologických zařízení v součtu se stávajícími zdroji hluku (dle aktuálního měření hluku) budou splněny uvedené limitní hodnoty (s korekcí na informativní charakter hluku) L Aeq,1h = 35 db pro noční dobu a L Aeq,8h = 45 db pro denní dobu ve vztahu k nejbližšímu chráněnému venkovnímu prostoru staveb (vč. nejistot měření a výpočtových metod). Konečné hodnocení náleží do kompetencí KHS. V Hradci Králové, duben 2013 Zpracoval Ing. P. Brutar 14

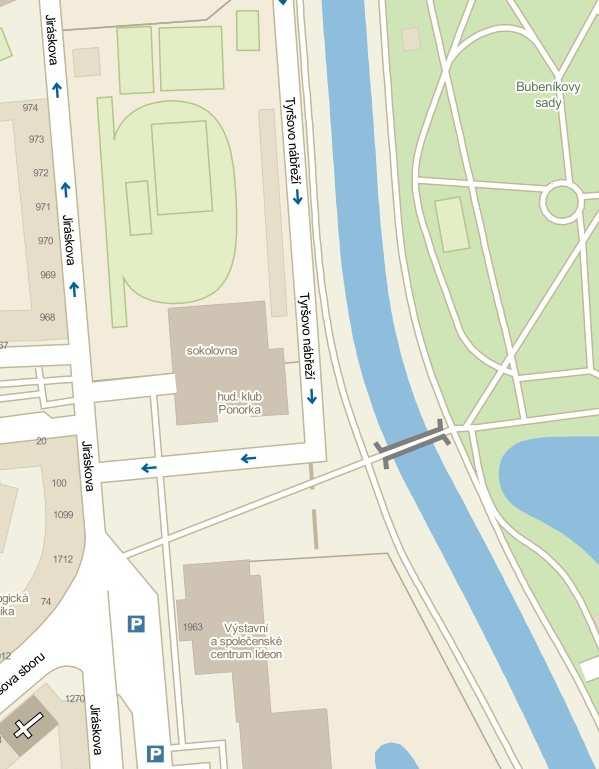

15 Příloha č.1 Ref. bod R1 Místo měření č.1 Místo měření č.4 Místo měření č.3 Ref. bod R2 Místo měření č.2 15
