1 Úvod do RTbalken

2 Tato uživatelská příručka je určena jako pracovní předloha uživatelům systémů RIBTEC. Postupy uvedené v této příručce, jakož i příslušné programy, jsou majetkem RIB. RIB si vyhrazuje právo bez předchozího upozornění provádět změny v této dokumentaci. Software popisovaný v této příručce je dodáván na základě Kupní softwarové smlouvy. Tato příručka je určena výhradně zákazníkům RIB. Veškeré uváděné údaje jsou bez záruky. Bez svolení RIB nesmí být tato příručka rozmnožována a předávána třetím osobám. V otázkách záruky odkazujeme na naše Všeobecné smluvní podmínky pro software. Copyright 2015 RIB Software AG Český překlad a rozšíření, copyright 2015 RIB stavební software s.r.o. RIB stavební software s.r.o. Zelený pruh 1560/ Praha 4 telefon: info@rib.cz Stav dokumentace: RIBTEC je registrovaná značka RIB stavební software s.r.o. Windows Vista, Windows 7 a Windows 8 jsou registrovanými obchodními značkami společnosti Microsoft Corp. Další v této příručce používané názvy produktů jsou pravděpodobně vlastnictvím jiných společností a jsou používány pouze pro účely identifikace.

3 OBSAH OBSAH 1 ZÁKLADY OBSLUHY Start programu Záložky panelu Panel nástrojů Pull-Down-Menu Grafické okno Popis statického systému Úpravy statického systému Popis průřezu Geometrie průřezu Torzní charakteristiky Náběhy průběh průřezů Proměnné typy průřezů Uložení Elastické okrajové podmínky Definice výztuže Předpětí Geometrie kabelů Podmínky předpětí Časy návrhů Oblasti diskontinuit Požární odolnost Dokumentace výsledků Řízení výstupů Výsledková sestava Dokumentace Automatizace vyztužování Výkres CAD, export DXF 17 2 ÚVOD Popis stavby Průřez Popis statického systému Data materiálu Jednotlivé pracovní kroky 18 3 SYSTÉM Zadání systému 19 4 ÚČINKY Druhy účinků Zadání zatížení Vlastní tíha konstrukce Stálá zatížení Proměnná zatížení 22

4 OBSAH 5 NÁVRHOVÉ PARAMETRY Nastavení návrhů MSÚ 23 6 ŘÍZENÍ VÝSTUPŮ Stupeň 1: globální řízení výstupů Stupeň 2: řezy pro výstup Stupeň 3: nastavení návrhů 24 7 VÝSTUP DOKUMENTŮ Příklad Stručného protokolu 27 8 KONSTRUKČNÍ USPOŘÁDÁNÍ VÝZTUŽE Průběh vykrytí podélné výztuže Průběh vykrytí podélné výztuže Výkres výztuže 37

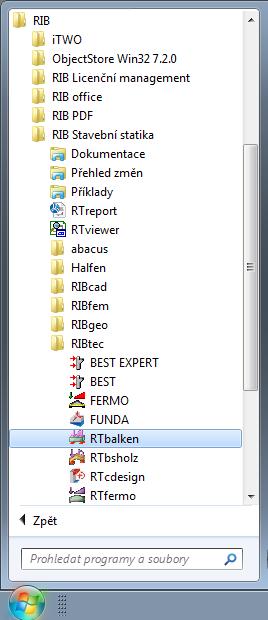

5 Základy obsluhy Start programu 1 Základy obsluhy Program RTbalken nabízí více různých možností startu programu zadávání, nastavení, řízení výstupů přes 1. záložky panelu 2. panely nástrojů 3. menu pull down 4. grafická okna Tyto možnosti nemusí být považovány za výhradní, ale mohou být vzájemně a libovolně kombinované. Např. materiály můžeme definovat nejprve na záložce panelu a později upravovat jejich nastavení na panelu nástrojů nebo v menu pull down Nastavení a naopak. 1.1 Start programu Nabízí se více způsobů startu programu RTbalken, 1. způsob: Vstupte na panel Start Windows a proveďte START > Všechny programy > RIB > RIB stavební statika > RIBTEC > RTbalken nebo 2. způsob: vstupte do libovolného okna Průzkumníku, např. do složky projektových dat a stiskněte pravé tlačítko myši. Nový > RIBTEC Zadávací položka > RIB stavební statika vytvořit novou položku spustí nabídku instalovaných programů RIBTEC 1. Zvolte skupinu programů RIBtec konstrukční stavební statika a program RTbalken. 2. Zadejte jako název Vazník a dále klikněte na tlačítko OK. Nyní zvolíme způsob 1 a program se bezprostředně nastartuje. Objeví se panel uživatelského prostředí RTbalken s grafickým oknem a celkem 10 záložkami. Po startu je zpravidla jako aktivní záložka Dílec. 5 RIB stavební software s.r.o., Praha 2015

6 1.2 Záložky panelu V následujícím přehledu všeobecně objasníme obsahy záložek panelu: Záložka Dílec Systém Průřezy Uložení Prostupy Zatěžovací stavy Zatížení Předpětí Vnitřní účinky Návrhy Vstupy, nastavení Název dílce Návrhová norma Typ stavby Konstrukční třída (Třída prostředí) Materiály Kombinační součinitele Nastavení k součinitelům D+S Systémové parametry Rozpětí polí, základní dělení NTEL Spolupůsobící šířky Minimální uživatelská dolní výztuž a její mezní průměr v oblasti rozpětí pole Homogenní průřezy: Průřez Torzní charakteristiky Údaje k dodatečně vložené výztuži Průběh průřezů, skokové změny, náběhy Typ uložení Podmínky uložení, tuhosti pružin Ozuby pro koncové podpory Poklesy podpor Minimální uživatelská horní výztuž a její mezní průměr v oblasti dané podpory Prostup stojiny: obdélníkový, kruhový Definice druhu účinku U nového účinku: nastavit vlastnosti Hodnoty zatížení ke zvolenému zatěžovacímu stavu: Osamělá zatížení Liniová zatížení Automatické generování vlastní tíhy Teplotní zatížení Pro nelineární výpočet: vytvoření celkového zatížení Ideální kabel Přepínací výztuž Geometrie předpětí Podmínky předpětí Odizolování (separace kabelů) Přímé zadání externě stanovených vnitřních účinků Návrhové parametry: Paušální uživatelská výztuž, osové krytí a krytí betonem, max. průměr výztuže Nastavení k návrhům na MSÚ Nastavení k návrhům na MSP Nastavení k návrhům na MS únavy Nastavení k tabelární požární odolnosti Základy obsluhy Záložky panelu RIB stavební software s.r.o., Praha

7 Základy obsluhy Panel nástrojů 1.3 Panel nástrojů V následujícím přehledu obecně objasníme ikony na panelu nástrojů. Mnohá z v záložkách obsažených nastavení se mohou také obsluhovat přes panelu nástrojů. Ikona panelu nástrojů Funkce Vytvořit nový nosník Načíst existující zadání Uložit zadání jako Nastavení materiálů Kombinační součinitele Nastavení k součinitelům D+S Výpočet vnitřních účinků / bez sestavy Grafický náhled výsledků / bez sestavy Sestavit protokol výsledků / vytvořit dokument Rozsah výstupu Posouzení napětí Návrh výztuže / rozhraní ZAC Celý systém / celkový Předchozí pole Následující pole Nápověda / dokumentace Info / informace o programu 1.4 Pull-Down-Menu Všechna existující nastavení v záložkách a panelu nástrojů můžeme obsluhovat rovněž přes menu pull down Menu Dílec Dílec Menu Zobrazení Zobrazení Nový Načíst Zavřít Uložit Uložit jako Ukončit Celý systém (celkový) Následující pole Předchozí pole 7 RIB stavební software s.r.o., Praha 2015

8 Menu Statika Základy obsluhy Grafické okno Statika Menu Možnosti Možnosti Menu Nastavení Nastavení Menu? Spočítat vnitřní účinky Grafický náhled výsledků Sestava start výpočtu spojitého nosníku Posouzení napětí Generování návrhu výztuže Tiskový výstup Grafický výstup Výpočet (pouze pro nelineární výpočet!) Výstup ZAC Součinitele spolehlivosti Kombinační součinitele Součinitele D+S Výpočet (řízení nelineárního výpočtu) Rozsah výstupů Nastavení návrhů (návrhy s porušením betonu trhlinami) Výstupní řezy (lokální řízení) Konstrukční detaily (diskontinuity)? Úvod Teorie Servis Info 1.5 Grafické okno Popisy kót lze upravovat také přímo v grafickém okně. Výběrem kóty, stisknutím pravého tlačítka myši a úpravou hodnoty v panelu, např. u geometrie systému a zatížení. V dalším se mohou zadávat po polích všechny typy zatížení (liniová, trojúhelníková a lichoběžníková zatížení), označením pole, stisknutím pravého tlačítka myši a zadáním v panelu zatížení. 1.6 Popis statického systému Statický systém spojitého nosníku se skládá z více než jednoho pole. Počet polí není v RTbalken omezen. Průběh průřezu může být konstantní nebo lineárně proměnný nebo může obsahovat skokové změny. Krakorce se nejprve považují rovněž za pole, u kterých se následně na jednom konci odstraní podpora. Podpora se odstraní nastavením šířky uložení na nulu a odstraněním okrajových podmínek. RIB stavební software s.r.o., Praha

9 Základy obsluhy Popis průřezu Systém se popisuje po polích, tzn., že se vždy jedno pole připojí nebo vloží. Vytvořená pole se číslují číslem položky zleva doprava. Připojit: Standardně se vkládá pole na pravý konec systému. Vložit: Pole se může v systému vložit na libovolné místo, popř. zařadit, např. u systému přes dvě pole se může nově příchozí pole zařadit mezi pole 1 a 2, následně se čísla položek polí znovu přečíslují. Údaje k dělení platí vždy právě pro jedno pole. Neměly by se volit příliš podrobně, protože program RTbalken všechny rozhodující řezy automaticky generuje. Dělením se ovlivní pouze kvalitativní průběh výsledků. Přenést: Z pravidla se mohou přenášet vlastnosti aktuálního pole na pole jiné, např. se přenese dělení na jiné pole Odstranit: Smaže se právě zvolené okrajové nebo vnitřní (aktuální) pole Úpravy statického systému Má-li se existující statický systém změnit, mohou se úpravy provést následovně: Délka mostního pole buď na záložce Systém nebo přes kótu v grafickém okně Libovolné odstranění, připojení nebo vložení polí Smazání nebo úprava podmínek uložení Libovolné doplnění nebo úprava průřezů 1.7 Popis průřezu Průřezy se popisují pomocí parametrizovaných typů průřezů jako jsou obdélník, nosník, zdvojené T a zdvojené T s náběhy pásnic a stojiny. Typ zdvojené T s náběhy je nejobecnější parametrický průřez, který se pak v zadání musí používat vždy tehdy, pokud existuje na jednom spojitém nosníku více druhů průřezů. Je to z toho důvodu, aby byla v podélné ose nosníku zaručena vzájemná korespondence vrcholových bodů průřezu a tím i jejich propojení do tvaru nosníku Geometrie průřezu Geometrie průřezu se vytváří parametricky. Může se jednat o tyto druhy: Obdélník Obdélník Šířka průřezu b Deska Výška průřezu h Deska Šířka průřezu b Výška průřezu h Nosník Nosník Šířka stojiny b Výška průřezu h Šířka horní pásnice bm Tloušťka desky hf 9 RIB stavební software s.r.o., Praha 2015

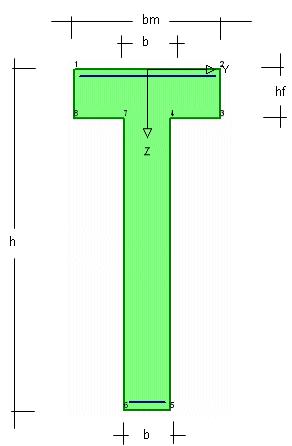

10 Základy obsluhy Popis průřezu Zdvojené T Zdvojené T Šířka stojiny b Výška průřezu Šířka horní pásnice Šířka dolní pásnice h bfh bfd Tloušťka horní pásnice hfh Tloušťka dolní pásnice hfd Obrácené T Průřez obrácené T může být zadán jako zvláštní případ průřezu zdvojené T, zadáním bfh = b. Zdvojené T s náběhy Zdvojené T s náběhy Šířka stojiny horní bsh Šířka stojiny dolní bsd Výška průřezu hs Šířka horní pásnice bfh vpravo a vlevo Šířka dolní pásnice bfd vpravo a vlevo Tloušťka horní pásnice hfh vpravo a vlevo Tloušťka dolní pásnice hfd vpravo a vlevo Náběh horní pásnice dfh vpravo a vlevo Náběh dolní pásnice dfd vpravo a vlevo Průřezem zdvojené T s náběhy se může zobrazit osově nesymetrický průřez, tzn. údaje pásnice vpravo a vlevo mohou být odlišné. RIB stavební software s.r.o., Praha

11 Základy obsluhy Popis průřezu Osově nesymetrický průřez se přesto vždy navrhuje a posuzuje jako namáhaný na rovinný ohyb. Odpovídajícím způsobem se zohlední pouze průřezové charakteristiky. Typ zdvojeného T s náběhem samozřejmě může zdegenerovat na obdélníkový průřez popř. na průřez s pásnicí jen nahoře nebo jen dole (obrácené T). Odpovídající parametry musí být nastaveny na nulu Torzní charakteristiky U železobetonových průřezů, které jsou namáhané na kroucení, se musí přímo zadat, resp. nechat spočítat následující, obecné torzní průřezové charakteristiky: torzní moment setrvačnosti I t, plocha uvnitř komory A k, obvod střednicové čáry komory U k, tloušťka stěny náhradní komory h k. Pokud nebyly torzní parametry nově zadaných průřezů na příslušném panelu přímo zadány nebo spočteny, tj. zůstaly nulové, pak tyto program automaticky spočte bezprostředně před vlastním výpočetním během jako ideální, tj. ze zadaných geometrických rozměrů. U ŽB průřezů je však obvyklé, podle skutečného stupně vyztužení a dalších okrajových podmínek dílce, na základě zkušeností torzní parametry průřezů redukovat (cca o 20%). Z těchto důvodů program ponechává nenulové hodnoty torzních parametrů zásadně vždy bez jakékoliv změny, tj. jejich hodnota je plně pod kontrolou uživatele. Důsledkem a potenciálním zdrojem obtíží tohoto postupu může být, že při vytváření nových zadání jako kopie z původních, starších projektů, zůstanou po úpravách geometrie průřezu jeho nenulové torzní parametry na starších, původních hodnotách, které se popř. mohou značně lišit o nové, změněné geometerie průřezu. Kroucení se u nosníků posuzuje pouze tehdy, pokud je nezbytné pro statickou rovnováhu. Návrhy na kroucení proto probíhají jen tehdy, když se uvedené se hodnoty nerovnají nule. Torzní moment setrvačnosti musí být vždy větší než 0. Při výpočtu náhradní komory u dělených průřezů jako nosník T nebo profil zdvojené T se pro Ak zohledňuje pouze stojina jako obdélník Náběhy průběh průřezů U každého nového zadání se nejdříve přes celkovou osu nosníku generuje konstantní průřez stejného typu. Následně lze tento průběh průřezů upravovat. Na následujícím příkladu se popisují tyto postupy: x Vzdálenost změny průřezu od levého konce spojitého nosníku v [m] Q Změny průřezu se postupně zadávají se vzdáleností x zleva doprava Již existuje systém s konstantním průběhem průřezu Q-1: 1. Aktivace záložky Průřezy 2. Zadání průřezu: Zadání x=1,50 m 3. Úpravy průřezu: Nový > Obdélník > Rozměry obdélník b/h=30/100 Průřez Q-2 4. Zadání průřezu: Zadání x=3,50 m 5. Úpravy průřezu: Volba průřezu Q-2 6. Zadání průřezu: Zadání x=3,50 m 7. Úpravy průřezu: Nový > Obdélník > Rozměry obdélník b/h=30/100 Průřez Q-3 (skok v průřezu) 11 RIB stavební software s.r.o., Praha 2015

12 8. Zadání průřezu: Zadání x=5.00 m 9. Úpravy průřezu: Volba průřezu Q-3 Skoky v průřezech vnikají na místech, kde se na stejném místě x definují dva různé průřezy. Základy obsluhy Uložení U průřezů s náběhy se musí uvážit výšková poloha vztažné osy Z. Její referenční poloha Z=0 m je dána horní hranou prvního průřezu v pořadí zadání. Kladná osa Z směřuje dolů (=> vl. tíha a průhyby jsou kladné) Proměnné typy průřezů Pokud se uvnitř nosníku mění typ průřezu obdélník např. na nosník T nebo jiný typ, pak se vždy musí všechny obsažené průřezy popsat jedním typem průřezu. V tomto případě se nepřipouští jiné typy průřezů. Požadovaný, degenerovaný typ průřezu může být vždy popsán odpovídajícím nastavením parametrů průřezu zdvojené T s náběhy. Na následujícím příkladu je analogicky objasněn postup při zadávání průběhů průřezů s náběhy: Již existuje systém s konstantním průběhem průřezů, obdélníkový průřez nosníku je Q-1: 1. Aktivace záložky Průřezy 2. Zadání průřezu: Zadání x=5,00 m 3. Úprava průřezu: Volba průřezu Q-1 a změna z obdélníku na typ zdvojené T s náběhy > Převzetí nebo úprava parametrů na obdélník 4. Zadání průřezu: Zadání x=5,00 m 5. Úprava průřezu: Nový > Zdvojené T s náběhy > Rozměry 6. Parametry pro nosník T Průřez Q-2 (skok průřezu) 7. Úprava nosníku na x=10,00 m: Volba průřezu Q Uložení Nabízí se čtyři varianty pro geometrické okrajové podmínky na začátku a/nebo konci statického systému: kloub (bez zatržení u natočení kolem osy y, žádné tuhosti pružin) krakorec (žádné zatržení, žádné šířky uložení) plné vetknutí (zatržení, žádné tuhosti pružin) elastická vetknutí (bez zatížení, předepsané tuhosti pružin) Existují následující tři varianty typu uložení, vždy s výběrem šířky uložení: zdivo beton přímo beton nepřímo Vrubové uložení přichází v úvahu jako čtvrtá varianta, pokud je šířka uložení nastavená na nulu. Zvláštním případem uložení je tzv. momentový kloub, kterým lze vytvářet tzv. Gerberovi nosníky. Části vlevo a vpravo od momentového kloubu je pak třeba z formálního hlediska zadávání v RTbalken uvažovat jako samostatná pole Elastické okrajové podmínky Pokud existují okrajové podmínky, mohou se tuhosti pružin zadat buď do již uložených dimenzí, nebo se mohou nechat automaticky vypočítat přes navazující geometrii podpory. Přitom nesmí být nic zatrženo, jinak by zatržení způsobilo zamrzlé uložení. RIB stavební software s.r.o., Praha

13 Základy obsluhy Definice výztuže c = Tuhosti pružin lze spočítat z jednotkovéhi zatížení poddajných dílců. Z toho plyne tuhost pružiny: jednotkove zatizeni deformace EA např. pro pružinu tah-tlak je c N = l V nabídnutém panelu výpočtu tuhostí pružin se zadávají modul Ec materiálu podpor, průřezy a délky podpor a uložení na koncích podpor na. Podle toho, zda se jedná o napojení na jeden nebo dva sloupy se pak vypočtou a přiřadí tuhosti pružin c þ a c N. Dále může být faktorem tuhosti torzní pružiny upraveno vypočtené uspořádání podpor/sloupů. Pokud se nemá účinek vetknutí podpor/sloupů zohledňovat, musí být faktor pro torzní pružinu c þ nastaven na Vlastnosti uložení právě zpracovávané podpory se mohou pomocí tlačítka na uložení přenést i na další podpory. 1.9 Definice výztuže Program standardně navrhuje staticky nutnou měkkou výztuž při horním a dolním povrchu průřezů se zadaným, požadovaným osovým krytím výztuže. Minimální vložená výztuž může být definována buď globálně jako minimální výztuž As-horní a As- dolní v záložce Návrhy anebo přímo a individuálně na jednotlivých průřezech jako dodatečná výztuž ve vztahu k hranám průřezu (funkce Souřadnice a dodatečná výztuž...) Minimální výztuží se v RTbalken rozumí konstruktivní povrchová výztuž, která by měla být minimálně vložena. Minimální výztuž lze rovněž zadat pro účely výpočtu realistických průhybů se skutečně vloženou výztuží. horní výztuž pásnice horní pásnice stojina horní výztuž stojiny dolní pásnice dolní výztuž stojiny dolní výztuž pásnice 13 RIB stavební software s.r.o., Praha 2015

14 Základy obsluhy Předpětí V zásadě se však nemusí zadávat nic, protože program automaticky zohledňuje minimální procento vyztužení podle zvolené normy. Je třeba pouze zkontrolovat, zda nastavené osové krytí výztuže odpovídá skutečnosti Předpětí Geometrie kabelů Nejdříve se zadává poloha řídících bodů k podélné ose X a jejích výška Z oproti bodu X, Z=0 m, který leží zpravidla na horní hraně prvního průřezu v pořadí. Předpětí v licí formě Při předpětí v licí formě (struny, lana, pruty) je zpravidla zapotřebí pouze řídících 2 bodů (standardní nastavení). Dodatečné předpětí U dodatečného předpětí je zpravidla zapotřebí nejméně 3 řídících bodů. Vedení ideálního kabelu může být po úsecích parabolické nebo jako přímé ze zadáním požadovaných podmínek tangenty. Pro kvadratickou parabolu je zapotřebí 3 řídících bodů nebo 2 bodů s podmínkou tangenty. (Podmínka tangenty == 0, horizontální úsečka) Jinak se vytváří geometrie kabelů jako kubická parabola Podmínky předpětí Na konci každého ideálního kabelu (levý a pravý konec) se připouští 3 podmínky předpětí předepnout popustit dopnout zakotvit s pokluzem přichází v úvahu jako 4. podmínka předpětí Údaje předpínací sily v procentech se vztahují na dovolené napětí předpínací výztuže podle nastavené normy. Mimo to lze definovat také podmínky předpětí ležící uvnitř ideálního kabelu jako např. určitá síla na určitém místě, např. 100% na místě X=... m (podmínka předpětí Síla + Místo ). RIB stavební software s.r.o., Praha

15 Základy obsluhy Časy návrhů 1.11 Časy návrhů RTbalken může provádět návrhy ve 2 fixních časech t1: 28 dnů t2: t 1 Tyto časy návrhů jsou relevantní v případě předpjatých nosníků a/nebo při výpočtu průhybů vč. vlivů dotvarování a smršťování. V běžných případech postačují návrhy pro čas t1 = 28 dnů Oblasti diskontinuit Návrhové parametry a volba návrhů pro prostupy ozuby výztuž na štěpení se nastavují na panelu Konstrukční detaily na záložce Návrhy nebo v menu pull down > Nastavení > Rozsah výstupů Požární odolnost Posouzení tabelární odolnosti pro požární stavby lze zvolit v záložce Návrhy. Třída požární odolnosti Ohoření As.prov/As.req Statický systém požadovaná délka požární odolnosti 3-stranné zespodu 4-stranné shora a zespodu = 1 staticky nutná výztuž > 1 skutečně vložená výztuž 1.14 Dokumentace výsledků Dokumentace výsledků se skládá z následujících kroků: staticky určitý: staticky určitý nebo staticky neurčitý s redistribucí momentů >15% staticky neurčitý: nebo staticky neurčitý s redistribucí momentů < 15% Řízení výstupů globální řízení výsledků řízení návrhů (čas) řezy pro výstup (výpočet, bez Výsledkové sestavy Dokumentace Řízení výstupů V 1. kroku se stanovuje, co přesně má být spočítáno a vytisknuto, např.: protokol zadání vnitřní síly kombinace vnitřních sil návrhy na MSÚ, MPS, únavu, napětí deformace s uvážením tahového porušení betonu ozuby, prostupy 15 RIB stavební software s.r.o., Praha 2015

16 Základy obsluhy Automatizace vyztužování výztuž na štěpení aj. Grafický výstup statického systému a vnitřních účinků lze řídit přes grafický výstup. Pod prostupy se definují nejen parametry návrhů prostupů, ale i podporových ozubů. Ve 2. kroku se stanovuje, ve kterém čase a výsledném formátu se má návrh vytisknout. RTbalken uvažuje u nepředpjatých dílců pouze jeden čas (28 dnů), u předpjatých dílců dva (28 a dnů). Časy návrhů t 0 vlastní tíha/předpětí t 1 Formát tisku vypočet, stručný tisk a grafika, tj. výpočet a návrh probíhají na všech zvolených řezech pro výstup, ale nenásleduje sestava výsledků stručný tisk, přehledná rekapitulace výsledků detailní tisk s reprodukovatelnými výsledky pro každý návrhů Ve 3. kroku se mohou řezy pro výstup vypnout Řezy pro výstup vypnout Výsledková sestava Pomocí Tisk výsledků na panelu nástrojů nebo v menu pull down: Statika > Sestava se objeví ty výsledky, které byly předtím nastaveny v krocích 1 až 3. Výsledkové sestavy zpravidla obsahují grafické průběhy Dokumentace Protokol výsledků se zobrazuje buď v programu RTprint nebo v RTconfig podle toho co je zvoleno v menu pull-down Možnosti Tisk... Po levé straně okna RTconfig se zobrazují výsledky uspořádané hierarchicky ve stromové struktuře. Toto představuje obsah dokumentu a má 2 funkce. Zobrazení protokolu výsledků v uživatelem zvolené hladině (kapitole) a místě protokolu. Kliknutím levým tlačítkem myši na Zobrazení v řádku menu pull-down lze otevřít kontextové menu, ve kterém se volí globální hloubka zobrazovaných hladin (kapitol) protokolu. Pohybem ve struktuře kapitol lze rychle a cíleně zkontrolovat každý posudek, aniž by uživatel musel listovat celým obsahem protokolu tam a zpět. Přesuňte s ukazatel myši na požadovanou kapitolu ve struktuře obsahu. Kliknutím na levé tlačítko myši se v pravém okně ihned zobrazí požadovaná část protokolu. Pokud chcete tisknout nezkrácený protokol, klikněte na v menu pull-down na Export. Další kliknutí na RTprint nebo v panelu nástrojů na ikonu RTprint se přegeneruje protokol do programu RTprint. Zde lze dále protokol editovat nebo již přímo tisknout. Dokument se může v zásadě skládat z více výsledkových sestav, které se připojí přes Vložit výsledkové sestavy. Veškerá nastavení řízení výstupů a managementu dokumentace se při ukládání zachovávají; tj. při dalším spuštění programu jsou opět aktivní Automatizace vyztužování Po výpočtu a návrhu spojitého nosníků následuje konstruování, tj. sestavení výkresu výztuže. Zatímco se pro výkres tvaru přebírá skutečný průběh průřezu, podléhá vyztužování určitým omezením. Při vyztužování výztuží se předpokládá konstantní průběh průřezů po jednotlivých polích pouze obdélníkové průřezy prostupy a ozuby se nezohledňují Generování výkresu výztuže RTbewe se startuje přes panel nástrojů nebo pomocí pull-down menu funkcí Statika > Vytvořit armovák, kde může být vytvořen výkres výztuže a načten jako parametrické makro ZAC do CAD ZEICON nebo prohlížeče ZACview, resp. RTviewer. RIB stavební software s.r.o., Praha

17 Základy obsluhy Automatizace vyztužování výpočet a návrh SESTAVENÍ A PŘEHLED VÝZTUŽE výkres výztuže výkaz výztuže RTbewe zobrazuje rozmístěním prutové výztuže průběh vykrytí podélných tahů a posouvající síly. Odpovídajícím způsobem se zohledňují stykování a kotevní délky Výkres CAD, export DXF Parametrické makro ZAC otevřené v CAD ZEICON může být dále libovolně upravováno, popř. doplněno na kompletní výkres CAD. Export parametrického makra ZAC do formátu DXF je možný nejen prostřednictvím plnohodnotného CAD ZEICON, ale i ze zobrazovače ZACview. 17 RIB stavební software s.r.o., Praha 2015

18 2 Úvod Úvod Popis stavby 2.1 Popis stavby U úvodního příkladu se jedná o spojitý nosník o čtyřech polích s náběhy na vnitřních podporách. Všechny podpory jsou přímo na zdivo. Výpočet a návrh se řídí dle EC 2. Jako třída prostředí se uvažuje XC1 pro suché prostory Průřez Jako typ průřezu se v oblasti pole používá obdélník 30/50 a v oblasti podpor obdélník 30/80. Obrázek: průřezy v polích a nad podporami s rozměry Popis statického systému Jednotlivé délky polí tvořené zleva doprava 6.24 m, 4.24 m, 6.24 m, 4.24 m Data materiálu Obrázek: statický systém s rozměry Materiál Beton C30/37 Zatížení Předpětí fck = 30 fctm = 2.9 Ecm = Ec0m = Výztuž B500N (běžně tvárná) fyk = 500 Es = Vlastní tíha konstrukce Sníh Proměnné zatížení bez předpětí d s = Jednotlivé pracovní kroky 1. Spustit program 2. Vlastnosti materiálů 3. Zadání systému a zatížení 4. Výpočet vnitřních účinků včetně kombinací 5. Návrhy a posouzení podle nastavené normy RIB stavební software s.r.o., Praha

19 Systém Zadání systému 3 Systém 3.1 Zadání systému Zvolte Menu > Dílec > Nový Návrhová norma ČSN EN Rozteče polí dělení n-tel (vnitřně konečné prvky) Osové krytí výztuže horní Osové krytí výztuže dolní Definujte průřez Průřez Úpravy 6.24, 4.24, 6.24, 4.24 m (6 tečka 24 čárka 4 tečka 24 ) Celková délka: 20,96 m 4 6,0 cm 5,0 cm obdélník Nyní se nacházíte v záložce Dílec. Je nastaveno: Název dílce rozměry průřezu b=30 a h=50 (viz popis statického systému) Zadat Nosník o 4 polích Návrhová norma ČSN EN Typ stavby Konstrukční třída a prostředí Pozemní stavby S3, XC1 1. Zvolte materiál betonu > Materiálové součinitele... > Beton > Volba... > a nastavte C30/ Zvolte typ cementu (N,R); 32.5R, 42.5N 3. Zkontrolujte dílčí součinitele spolehlivosti materiálu 4. Zopakujte krok 1. až 3. pro výztuž Přejděte k záložce Systém. Délka nosníku a vnitřní dělení FEM ntel jsou již nastaveny. Přejděte k záložce Průřezy. Průřez pole Q-1 s polohami betonářské výztuže horní a dolní je již definován. Tento průřez probíhá prozatím konstantně přes celou délku nosníků 20,96 m. Dále zadejte následující polohy průřezů definující geometrii nosníku. Vložit X= 4,92 m, Průřez Q-1 Vložit X= 6,24 m, Průřez Q-1 Vložit X= 7,56 m, Průřez Q-1 Vložit X= 9,16 m, Průřez Q-1 Vložit X= 10,48 m, Průřez Q-1 Vložit X= 11,80 m, Průřez Q-1 Vložit X= 15,22 m, Průřez Q-1 Vložit X= 16,72 m, Průřez Q-1 Vložit X= 18,04 m, Průřez Q-1 Upravit X= 6,24 m, vytvořit nový průřez Q-2 : Typ Obdélník, b=30, h=80 Upravit X= 10,48 m, zvolit průřez Q-2 Upravit X= 16,72 m, zvolit průřez Q-2 Ostatní návrhové řezy jsou automaticky definovány jednak přes dělení ntel a jednak polohou podpor a rozměrem podpory d. Přejděte k záložce Uložení. Zkontrolujte podmínky uložení. Typ a šířka uložení jsou nastaveny na standardní hodnotě (zdivo, 20 cm). Šířku uloženi upravte na 24 cm a přeneste na ostatní uložení pomocí funkce Přenést Uložení, na které se mají nastavení přenést je třeba v nabízeném panelu zatrhnout. Zvolte jako zobrazovací program RTconfig v pull down menu Možnosti > Tisk RIB stavební software s.r.o., Praha 2015

20 Další možné funkce Smazat Generovat řezy Smazat generované řezy Smaže zvolený návrhový řez Automaticky se vygenerují návrhové řezy Smažou se všechny automaticky generované návrhové řezy Systém Zadání systému X= 0.00 m Úprava pořadnice X označeného řezu: např. zadat 2,00 m, nový řez se vytvoří s Vložit Přejděte k záložce Uložení. Zkontrolujte podmínky uložení. Typ a šířka uložení jsou nastaveny na standardní hodnotě (zdivo, 20 cm). Šířku uloženi upravte na 24 cm a přeneste na ostatní uložení pomocí funkce Přenést Uložení, na které se mají nastavení přenést je třeba v nabízeném panelu zatrhnout. Zvolte jako zobrazovací program RTconfig v pull down menu Možnosti > Tisk... RIB stavební software s.r.o., Praha

21 Účinky Druhy účinků 4 Účinky 4.1 Druhy účinků Přejděte k záložce Zatěžovací stavy. Zde se definují všechny zatěžovací stavy s ohledem na název a druh účinku. V programu předdefinované druhy zatěžovacích stavů zpravidla postačí pro zadání všech běžných zatížení; tj. obvykle se nemusí vytvářet nové, vlastní ZS. Stejně tak není nutné všechny předdefinované zatěžovací stavy naplňovat hodnotami, pokud tyto nepřipadají v úvahu. Použití předdefinovaných zatěžovacích stavů Použití nových zatěžovacích stavů Příslušné atributy zatěžovacích stavů jsou pevně nastaveny; zde jsou uvedeny všechny možné, standardní zatěžovací stavy Platí pouze pro proměnně účinky; atributy zatěžovacích stavů se musí přiřadit; doporučuje se kontrola kombinačních součinitelů Kombinační součinitele V závislosti na atributech zatěžovacích stavů se v záložce Dílec > Kombinační součinitelé mohou modifikovat dílčí a kombinační součinitele. Tyto hodnoty jsou dané normami a jsou již přednastavené podle zvolené normy. Pokud je např. zadáno zatížení sněhem, bere si odtud program pro automatickou tvorbu kombinací nastavené součinitele pro zatížení sněhem. U pozemních staveb se musí dbát na to, aby se správně nastavila kategorie proměných zatížení, jinak pak nesouhlasí kombinační součinitele. Toto nastavení se provádí v záložce Dílec pod Kombinačními součiniteli. 4.2 Zadání zatížení Přejděte k záložce Zatížení. Rovnoměrná, osamělá, trojúhelníková nebo lichoběžníková zatížení se mohou umístit na libovolné místo nosníku. Zadání se vztahují k aktivnímu zatěžovacímu stavu nastavenému na řádku Zatěžovací stavy. Jeho dílčí a kombinační součinitelé jsou definovány v záložce Dílec pod Kombinačními součiniteli : Vložit... Úpravy... Smazat Superponovat zatížení Automatický výpočet vlastní tíhy Zohlednit v nelineárním výpočtu Grafika: označit pole Zadání nové hodnoty zatížení Upravit stávající hodnoty zatížení Smazat stávající hodnoty zatížení Nesouvislá zatížení rozložená podél nosníku se sloučí do jednotlivých úsekových zatížení. To přispívá k přehlednosti zatížení a umožňuje přímou selekci superponovaných úseků zatížení Dle požadavku může být aktivována generace zatížení vlastní tíhou Pokud se počítají deformace nelineárním výpočtem FEM s uvážením efektivních tuhostí trhlinami porušených průřezů, lze zejména u proměnných zatížení nastavit, zda mají do tohoto výpočtu vstupovat Pokud se zadává zatížení po polích, je výhodné definovat hodnoty zatížení přes grafiku: Označit pole > pravé tlačítko myši > liniové zatížení, osamělá síla Vlastní tíha konstrukce Nastavte zatěžovací stav Vlastní tíha nosníku. Zatížení vlastní tíhou se stanovuje automaticky, pokud se zatrhne Automatický výpočet vlastní tíhou. Zatížení vlastní tíhou neobsažená v zadané geometrii průřezu se nemohou nezohlednit. Pouze zde aktivovaná, resp. zadaná zatížení vlastní tíhou se zohledňují při výpočtu deformací v čase před 28 dnů Stálá zatížení Nastavte zatěžovací stav Dodatečná zatížení. Navíc se mohou zadat všechna další stálá zatížení jako Dodatečná zatížení : dodatečná zatížení vlastní tíhou, která nejsou zahrnuta ve vlastní tíze geometrie konstrukce. Předpokladem je, že deformace před časem 28 dnů nejsou relevantní. vystrojení konstrukce 21 RIB stavební software s.r.o., Praha 2015

22 Účinky Zadání zatížení Pro přesné zohlednění historie zatížení musí být zadána všechna zatížení vlastní tíhou v ZS Vlastní tíha nosníku a všechna dodatečná zatížení a vystrojení konstrukce pod Dodatečná zatížení. Liniová zatížení a0=0,00 al=10,48 gz=30,00 kn/m Grafika: Označit pole 3 a0=0,00 al=2,24 gz=45,00 kn/m Grafika: Označit pole 3 a0=2,24 al=4,00 gz=30,00 kn/m Grafika: Označit pole 3 a0=4,00 al=6,24 gz=45,00 kn/m Grafika: Označit pole 4 a0=0,00 al=4,24 gz=30,00 kn/m Osamělá zatížení Grafika: Označit pole 2 a=2,12 Fz=50,00 kn/m Proměnná zatížení 1. Vytvořte na záložce Zatěžovací stavy nový zatěžovací stav Zatěžovací stav 1 s atributem Proměnná zatížení. 2. Aktivujte zatěžovací stav Zatěžovací stav 1. Dílčí a kombinační součinitelé odpovídají těm, kteří jsou nastaveny pod Kombinační součinitelé > Proměnná zatížení. Proměnná zatížení rozdělit po polích Zohlednit v nelineárním výpočtu Liniová zatížení se rozpadnou na jednotlivá pole do samostatných zatěžovacích stavů Pokud se počítají deformace nelineárním výpočtem FEM s uvážením efektivních tuhostí trhlinami porušených průřezů, lze zejména u proměnných zatížení nastavit, zda mají do tohoto výpočtu vstupovat V zásadě se mohou používat proměnná a užit. zatížení různých kategorií od A do H současně. RIB stavební software s.r.o., Praha

23 Návrhové parametry Nastavení návrhů MSÚ Lineární zatížení Proměnná zatížení po polích Proměnné zatížení pole 1 Proměnná zatížení po polích Proměnné zatížení pole 2 Proměnná zatížení po polích Proměnné zatížení pole 3 Proměnná zatížení po polích Proměnné zatížení pole 4 a0=0,00 al=20,96 qz=20,00 kn/m 1. Vložte pod Zatěžovací stavy nový zatěžovací stav Proměnné EL s atributem proměnné zatížení. 2. Aktivujte zatěžovací stav Proměnné EL. Osamělá zatížení Grafika: označit pole 2 a=2,12 Qz=40,00 kn/m Celkem tedy vzniknou 2 stálé zatěžovací případy a 5 proměnných zatěžovacích případů. Zadání zatížení je tímto ukončeno. 5 Návrhové parametry Přejděte k záložce Návrhy. V tomto případě se nemusí definovat mezní průměry, protože se nepožaduje ani minimální povrchová výztuž ani návrhová šířka trhliny. 5.1 Nastavení návrhů MSÚ Zde se provádějí nastavení stran návrhu ohybové únosnosti, návrhu na posouvající sílu a kroucení a návrhu smykové spáry. Pro oblasti ohybové únosnosti a návrhu na posouvající sílu a kroucení se vše zatrhne; tj. požaduje se lineární výpočet vnitřních účinků s omezenou redistribucí ohybových momentů a snížením posouvající síly v nábězích. 23 RIB stavební software s.r.o., Praha 2015

24 6 Řízení výstupů do panelu Rozsah výstupů a nastavte za- Přejděte přes Nastavení > Rozsah výstupů... nebo přes ikonu tržením požadované výstupy. 6.1 Stupeň 1: globální řízení výstupů Protokol zadání Předpětí Vnitřní účinky jednotlivé a kombinace Deformace I jednotlivé a kombinace Návrhové kombinace: Charakteristické vnitřní účinky / reakce Základní kombinace pro ohyb / posouvající sílu Kombinace pro návrhy na MSP Dekomprese Návrhy na MSÚ, MSP, únavu, napětí Návrhy na posouvající sílu a kroucení Deformace (ve II. mezním stavu) = s trhlinami Grafický výstup: Vnitřní účinky Posuvy Systém se zatížením Konstrukční detaily: Prostupy Ozuby Štěpení Řízení výstupů Stupeň 1: globální řízení výstupů 6.2 Stupeň 2: řezy pro výstup V panelu Rozsah výstupů lze pomocí funkce Řezy pro výstup... cíleně volit návrhové řezy pro výstup. Pokud existují geometrické a/nebo statické oblasti diskontinuit, pak se zásadně na těchto místech automaticky generují zdvojené řezy a zpracovávají odpovídajícím způsobem. V tomto případě se zvolí všechny existující návrhové řezy. 6.3 Stupeň 3: nastavení návrhů Časové body Výpočet Stručný výstup Podrobný výstup t (28d) ano ano ne Návrhy nosníků pro nepředpjaté dílce probíhají v čase 28 dnů. Pokud se počítají deformace nelineárním výpočtem FEM s uvážením efektivních tuhostí trhlinami porušených průřezů, lze zejména u proměnných zatížení nastavit, zda mají do tohoto výpočtu vstupovat Deformace nelineárním výpočtem FEM s uvážením efektivních tuhostí trhlinami porušených průřezů se počítají se zohledněním dotvarování a smršťování před 28 dny (pouze vlastní tíha a popř. předpětí), po 28 dnech (kvazistálá kombinace) a v dnech (kvazistálá kombinace). Veškerá zmíněná nastavení se ukládají spolu se zadáním. Pro detailní rozbor výsledků mohou být dodatečně zvoleny tzv. podrobné výstupy. Tato možnost je však vhodná pouze v ojedinělých případech, protože rozsah výstupů tímto extrémně naroste, pokud je třeba např. zpětně ověřit výsledky výpočtu a návrhů. Výsledky se zde dokumentují po jednotlivých hranách průrezů. Hrany přitom leží rovnoběžně s obrysem průřezu. Hrana 2-3 např. znamená výztuž uloženou v místě od bodu 2 po bod 3 průřezu. ano ne ne ne ano ano ne ne ano ano ano ano ano ano ne ne ne RIB stavební software s.r.o., Praha

25 Řízení výstupů Stupeň 3: nastavení návrhů Z obrázku vyplývá, že se např. hodní výztuž celého průřezu typu T skládá ze součtu výztuže hran 1-2, 2-3, 3-4. Analogicky pak dolní výztuž, v tompto případě však jen výztuž podél hrany 7-8. Podrobné výstupy mohou být velmi rozsáhlé 1 strana A4 pro 1 typ návrhu 1 návrhového řezu. Podrobný výstup by měl být zvolen pouze cíleně pro určité kritické průřezy, a to jen v případech detailního zkoumání a rozboru výsledků. V běžných praktických aplikacích se podrobný výstup nepoužívá. 25 RIB stavební software s.r.o., Praha 2015

26 Výstup dokumentů Stupeň 3: nastavení návrhů 7 Výstup dokumentů Pro výstup výsledků proveďte buď Výpočet vnitřních veličin / bez sestavy Tímto příkazem se spočtou vnitřní účinky. Nevytváří se výsledková sestava. Grafický náhled výsledků / bez sestavy Tímto příkazem se objeví grafický náhled na vnitřní účinky. Vnitřní účinky se počítají pouze tehdy, pokud již nebyly dříve spočteny. Nevytváří se výsledková sestava. Pokud proběhne úprava statického systému nebo zatížení, vnitřní účinky se automaticky opět před zobrazením náhledu spočtou. Vytvořit výsledkovou sestavu / vytvořit dokument Tímto příkazem se sestaví dokument s požadovanými výsledky. Vnitřní účinky se počítají pouze tehdy, pokud již nebyly dříve spočteny; tj. tuto funkci lze opakovaně provádět, aniž by se nutně znovu počítaly vnitřní účinky. Klikněte na tlačítko Tisk výsledků. Tím se provedou zvolená nastavení a zobrazí se výsledková sestava v zobrazovači RTconfig. Vlevo ve stromové struktuře se zobrazuje přehled kapitol protokolu a vpravo v okně pak jako tabelární a grafický obsah. RIB stavební software s.r.o., Praha

27 Výstup dokumentů Příklad Stručného protokolu Stávající celková výsledková sestava může být dle konkrétních potřeb konfigurována. Konfigurace se provádí pomocí obsahu kapitol. Cílenou aktivací/zrušením zelených zatržení v rámečcích u kapitol a obrázků kliknutím levým tlačítkem myši se modifikuje konečný obsah protokolu. V hieraticky podřízených kapitolách se aktivace/zrušení zatržení automaticky dědí. Kliknutím do prázdného rámečku se příslušný obsah opět aktivuje. Všechna tato nastavení se ukládají spolu s konkrétním zadáním a individuální konfigurace výstupů je tak opakovatelná. Pokud se v nastavení výstupů cokoliv změní, kliknětě na ikonu, obsah struktury kapitol se provedeným změnám automaticky přizpůsobí a všechny změny se okamžitě přenesou do sestavy. Tento proces může být opakován libovolněkrát. 7.1 Příklad Stručného protokolu Úvodní příklad RIB RTbalken ČSN EN RIB Software AG Dílec: Úvodní příklad Soubor: Úvodní příklad.rtbal Užitné pole 1 Užitné pole 2 Užitné pole 3 Užitné pole 4 Dodatečná zatížení Dodatečná zatížení Dodatečná zatížení Dodatečná zatížení Dodatečná zatížení A B C D E Y Y Z Z Průřez: Q-1 x = m Průřez: Q-2 x = m Protokol zadání Druh stavby : Pozemní stavby Norma : ČSN EN (Šířky trhlin metodikou MC90) Konstrukční třída : Třída S3 Průřez.charakter. Průřez A Iy zs Wh Wd [m2] [m4] [cm] [m3] [m3] Q Q RIB stavební software s.r.o., Praha 2015

28 Dílec: Úvodní příklad Výstup dokumentů Příklad Stručného protokolu Systém Pole x Podpora Průřez Typ uložení Šířka Ozub č. [m] dx dz rx ry b h (1=fixní,-1=kloub) [cm] [cm] [cm] A Zdivo Q Q Q Q-2 B Zdivo Q Q Q Q-2 C Zdivo Q Q Q Q-2 D Zdivo Q Q Q-1 E Zdivo Materiálové parametry a vrstvy výztuže fck/fyk gama alfa E-Modul G-Modul Sp.tíha d1-h d1-d [MN/m2] [MN/m2] [MN/m2] [kn/m3] [cm] [cm] C30/ B500S vysoká duktilita Zatížení Automatický výpočet vlastní tíhy Zatěžovací stav: Vlastní tíha nosníku a0 a1 g0 g1 [m] [m] [kn/m] [kn/m] z z z z z z z z z z Osamělá zatížení a Fx Fz Mx My [m] [kn] [kn] [knm] [knm] Zatěžovací stav: Užitné břemeno 2 (PZC) RIB stavební software s.r.o., Praha

29 Výstup dokumentů Příklad Stručného protokolu Dílec: Úvodní příklad Liniová zatížení a e qzz mxz qzk mxk [m] [m] [kn/m] [knm/m] [kn/m] [knm/m] Zatěžovací stav: Dodatečná zatížení Zatěžovací stav: Užitné pole 4 (PZC) Zatěžovací stav: Užitné pole 1 (PZC) Zatěžovací stav: Užitné pole 2 (PZC) Zatěžovací stav: Užitné pole 3 (PZC) Dílčí a kombinační součinitele nepřízn. přízn. Komb. částá kvazis. občasná gam.sup gam.inf psi.0 psi.1 psi.2 psi.1' Stálé zatížení Proměnné (PZC) Vnitřní účinky a reakce max/min reakcí Podpora x Účinek max Az min Az přís.ax přís.mx přís.my [m] [kn] [kn] [kn] [knm] [knm] A 0.00 Stálé zať Proměnné zať Součet charakt Zákl. kombinace B 6.24 Stálé zať Proměnné zať Součet charakt Zákl. kombinace C Stálé zať Proměnné zať Součet charakt Zákl. kombinace D Stálé zať Proměnné zať Součet charakt Zákl. kombinace E Stálé zať Proměnné zať Součet charakt RIB stavební software s.r.o., Praha 2015

30 Dílec: Úvodní příklad Výstup dokumentů Příklad Stručného protokolu Vnitřní účinky a reakce max/min reakcí Podpora x Účinek max Az min Az přís.ax přís.mx přís.my [m] [kn] [kn] [kn] [knm] [knm] Zákl. kombinace max min max min Návrhové momenty [knm] Návrhové posouvající síly [kn] Základní kombinace ohyb/posouvající síla Návrhové účinky (bez předpětí) rdbmy, rdbvz: Vnitřní účinky po redistribuci r = vyhlazení momentů x minmy rdbmy maxmy minvz rdbvz maxvz rdbvz rdbfak [m] [knm] [knm] [knm] [kn] [kn] [kn] [kn] [%] Nulové body ohyb.momentů (oblast záporných momentů) Tlak dolní hrana Tah horní hrana Pole od začátku od konce od začátku od konce [m] [m] [m] [m] RIB stavební software s.r.o., Praha

31 Výstup dokumentů Příklad Stručného protokolu Dílec: Úvodní příklad Základní kombinace ohyb/posouvající síla Návrhové účinky (bez předpětí) rdbmy, rdbvz: Vnitřní účinky po redistribuci r = vyhlazení momentů x minmy rdbmy maxmy minvz rdbvz maxvz rdbvz rdbfak [m] [knm] [knm] [knm] [kn] [kn] [kn] [kn] [%] [m] [m] [m] [m] Přehled MSÚ(M,N), MSP, MS únavy Časy posudků: 28 dny Nutná výztuž x As-h ds As-d ds [m] [cm2] [mm] [cm2] [mm] q 28 Q f 28 Q-8-hr.uložení Q-9-vzdál.d Q Q Q Q f 28 Q f 28 Q f 28 Q f 28 Q-10-hr.uložení f 28 Q f 28 Q f 28 Q-14-hr.uložení f 28 Q-15-vzdál.d f 28 Q f 28 Q Q f 28 Q f 28 Q f 28 Q-17-vzdál.d f 28 Q-16-hr.uložení f 28 Q f 28 Q f 28 Q-23-hr.uložení Q-24-vzdál.d f 28 Q Q Q Q Q f 28 Q-1 31 RIB stavební software s.r.o., Praha 2015

32 Dílec: Úvodní příklad Výstup dokumentů Příklad Stručného protokolu Přehled MSÚ(M,N), MSP, MS únavy Časy posudků: 28 dny Nutná výztuž x As-h ds As-d ds [m] [cm2] [mm] [cm2] [mm] f 28 Q f 28 Q-26-vzdál.d f 28 Q-25-hr.uložení f 28 Q f 28 Q f 28 Q-30-hr.uložení f 28 Q-31-vzdál.d f 28 Q f 28 Q Q Q Q-33-vzdál.d Q-32-hr.uložení q 28 Q-1 f = Min.výztuž v poli q = Kotevní výztuž EN a max 9.56 min 0.00 nut. výztuž stojina horní [cm2] max min 0.58 nut. výztuž stojina dolní [cm2] Návrh na smyk Návrhové parametry x VEd VRdc VRdmax min-b red-b max-h t Průřez [m] [kn] [kn] [kn] [cm] [cm] [cm] [dny] Q Q-9-vzdál.d Q Q-1 RIB stavební software s.r.o., Praha

33 Výstup dokumentů Příklad Stručného protokolu Dílec: Úvodní příklad Návrh na smyk Návrhové parametry x VEd VRdc VRdmax min-b red-b max-h t Průřez [m] [kn] [kn] [kn] [cm] [cm] [cm] [dny] Q Q Q-15-vzdál.d Q-15-vzdál.d Q-17-vzdál.d Q-17-vzdál.d Q Q Q-24-vzdál.d Q-26-vzdál.d Q Q Q-31-vzdál.d Q-31-vzdál.d Q-33-vzdál.d Q-1 Nutná výztuž z návrhu na posouvající sílu M = Minimální výztuž x As,w VEd VRds ró-l theta Dm Zi Krytí betonem [m] [cm2/m] [kn] [kn] [%] [ ] [cm] [cm] [cm] M M M M M M M M RIB stavební software s.r.o., Praha 2015

34 Dílec: Úvodní příklad Výstup dokumentů Příklad Stručného protokolu max min VEd,w [kn] max min VRd,c [kn] max min max 4.55 min 2.63 VRd,max [kn] nut. výztuž na p.sílu [cm2/m] Přehled deformací (lineárně) Celkové deformace t1-tn max (lineárně) Celkové kvazistálé deformace od 28 do dnů (maximal dz) x dx dz rx ry [m] [mm] [mm] [1000] [1000] RIB stavební software s.r.o., Praha

35 Výstup dokumentů Příklad Stručného protokolu Dílec: Úvodní příklad max 3.26 min Kvazistálý průhyb od 28 do dnů - min dz [mm] max min Kvazistálý průhyb od 28 do dnů - max dz [mm] Přehled deformací (nelineárně) Metoda zatěžovacího kroku Spolupůsobení betonu v tahu, f.ctm dle normy max 0.33 min Kombinace t=7 Průhyb dz [mm] (nelineárně) max 8.13 min Kombinace po t=28 Průhyb dz [mm] (nelineárně) max min Kombinace t=36500 Průhyb dz [mm] (nelineárně) 35 RIB stavební software s.r.o., Praha 2015

36 Tabelární požární odolnost Výstup dokumentů Příklad Stručného protokolu Tř. požární odolnosti R60 Ohoření 4-stranné Třída stojiny WA As,stáv./As,nut Systém staticky neurčitý Posudek vyhovuje Stupeň využití jednotlivých návrhů Návrh na ohyb 1.00 Omezení šířky trhlin 0.74 Napětí ve výztuži 1.01 *** Návrh na p.sílu - tlačená diagonála 0.47 Požární odolnost vyhovuje R60 RIB stavební software s.r.o., Praha

37 Konstrukční uspořádání výztuže Průběh vykrytí podélné výztuže 8 Konstrukční uspořádání výztuže Automatizované rozmístění skutečné výztuže probíhá pouze pro spojité nosníky s po polích konstantními tuhostmi, bez dodatečné výztuže vlivem příčných prostupů a ozubů. Ačkoliv se u tohoto úvodního příkladu jedná o spojitý nosník s náběhy, přesto se v dalším pro tento příklad zobrazují průběhy vykrytí As. Výkres výztuží může být vygenerován přes panel nástrojů nebo pomocí funkce Statika > Vytvořit armovák. Tím se aktivuje programová komponenta RTbewe. U zobrazených průběhů vykrytí se jedná o návrh rozmístění skutečné výztuže na základě spočtených, staticky nutných hodnot. Tento návrh může být dále uživatelsky upravován. 8.1 Průběh vykrytí podélné výztuže 8.2 Průběh vykrytí podélné výztuže 8.3 Výkres výztuže Panelem nástrojů v RTbewe se generuje z uživatelem zvoleného rozmístění výztuže tzv. parametrické makro ZAC, které se dle aktuálního nastavení ukládá jako datový soubor pro program CAD RIB ZEICON nebo se přímo otevírá v základním nástroji RIBTEC ZACview (nutná příslušná licence), odkud je možný jeho další export ve formátu DXF, resp. generování jednoduchých výkazů výztuže apod. 37 RIB stavební software s.r.o., Praha 2015
