1 RIBTEC Úvod do RTcdesign

2 Tato uživatelská příručka je určena jako pracovní předloha uživatelům systémů RIBTEC. Postupy uvedené v této příručce, jakož i příslušné programy, jsou majetkem RIB. RIB si vyhrazuje právo bez předchozího upozornění provádět změny v této dokumentaci. Software popisovaný v této příručce je dodáván na základě Kupní softwarové smlouvy. Tato příručka je určena výhradně zákazníkům RIB. Veškeré uváděné údaje jsou bez záruky. Bez svolení RIB nesmí být tato příručka rozmnožována a předávána třetím osobám. V otázkách záruky odkazujeme na naše Všeobecné smluvní podmínky pro software. Copyright 2015 RIB Software AG Český překlad a rozšíření, copyright 2015 RIB stavební software s.r.o. RIB stavební software s.r.o. Zelený pruh 1560/ Praha 4 telefon: info@rib.cz Stav dokumentace: RIBTEC je registrovaná značka RIB stavební software s.r.o. Windows Vista, Windows 7 a Windows 8 jsou registrovanými obchodními značkami společnosti Microsoft Corp. Další v této příručce používané názvy produktů jsou pravděpodobně vlastnictvím jiných společností a jsou používány pouze pro účely identifikace.

3 OBSAH OBSAH 3 ZÁKLADY OBSLUHY Start programu Způsob Způsob Způsob Konfigurace nastavení Uživatelské prostředí Přehled Panel menu (oblast A) Tabulky vlastností (oblast B) Panely (oblast C) Stromová struktura (Oblast D) Grafické okno (Oblast E) Horké klávesy 17 4 POPIS PRŮŘEZŮ Geometrie průřezu Obdélník Deska, stěnodeska řez v pohledu Stěna řez v půdorysu Nosník T Zdvojené T (I) bez náběhu u pásnic Zdvojené T (I) s náběhy Torzní charakteristiky 19 5 DEFINICE VÝZTUŽE Předepsaná uživatelská (minimální) výztuž Spočítat minimální výztuž Minimální výztuž dílců namáhaných převážně na ohyb Minimální výztuž tlačených dílců 21 6 PŘEDPĚTÍ 22 7 ZADÁNÍ VNITŘNÍCH ÚČINKŮ Charakteristické vnitřní účinky Návrhové kombinace Znaménko vnitřních účinků 24 8 NÁVRHOVÉ PARAMETRY Nastavení návrhů na MSÚ Nastavení návrhů na MSP Nastavení návrhů na MS únavy Návrhové parametry požární odolnosti Řízení návrhů 25 9 DOKUMENTACE VÝSLEDKŮ Sestava výsledků Dokumentace Vysvětlivky výsledných textů PŘÍKLAD Zadání průřezu Zadání materiálu a návrhových parametrů Zadání dat pro návrhový řez Panel Řez Panel Vnitřní účinky Panel Předpětí Uložení projektu Výpočet / Výstup 38

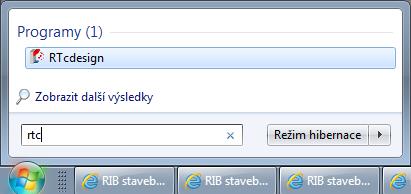

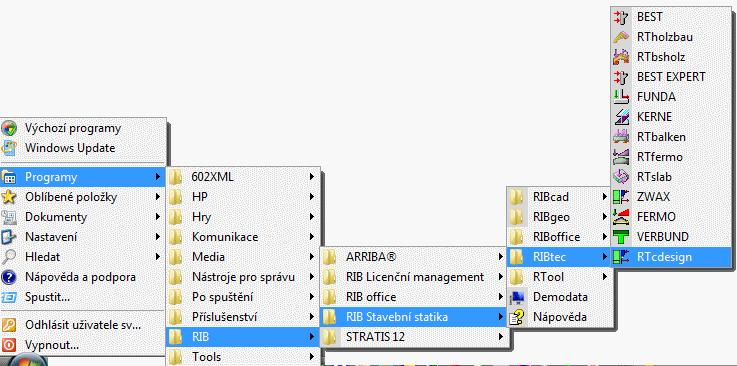

4 Základy obsluhy Start programu 1 Základy obsluhy Program RTcdesign má moderní grafické prostředí vycházející ze standardu programů Windows 7 a Office 2010, s následujícími ovládacími prvky: panel menu Ribbon bar tabulky vlastností Properte grids panely - Dialogue struktura objektů - Object tree grafické okno - Viewport vlastní menu panel rychlých voleb - Quick access bar Toto prostředí a jeho používání se popisuje v následujícím textu. 1.1 Start programu Nabízí se více způsobů startu programu RTcdesign Způsob 1 Operační systém Windows XP Vstupte na panel Start Windows a proveďte START > Všechny programy > RIB > RIB stavební statika > RIBTEC > RTcdesign Operační systém Windows 7 Vstupte na panel Start Windows a proveďte START > Všechny programy a zadejte do panelu Prohledat programy a soubory začátek textu rtc Způsob 2 n e b o Vstupte do libovolného okna Průzkumníka, např. do složky projektových dat a stiskněte pravé tlačítko myši. Nový > RIBTEC -Zadávací položka a panel RIB Statika stavebních konstrukcí - Vytvořit novou položku poskytne nabídku instalovaných programů RIBTEC 1. Zvolte skupinu programů RIBtec Konstrukční stavební statika a v ní program RTcdesign. 2. Zadejte jako název např. Nosník a dále klikněte na tlačítko OK. RIB stavební software s.r.o., Praha

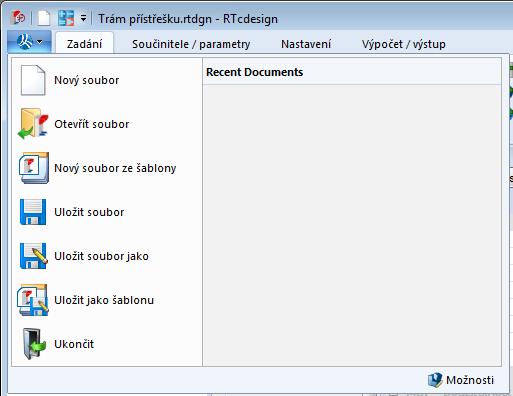

5 Nyní zvolíme způsob 1 a program RTcdesign se bezprostředně nastartuje. n e b o Způsob 3 Základy obsluhy Konfigurace nastavení Vstupte do libovolné projektové složky obsahující soubor typu RTdgn (např. demodata) a startujte program poklepáním na tento soubor. Během instalace se do vašeho počítače současně zkopírovaly standardní demonstrační příklady. Tyto se nacházejí ve složce \Demo\RIBtec\RTcdesign a mohou být pro uvedený způsob startu využity. Během vaší práce s programem si můžete vytvářet své vlastní zadávací soubory a šablony projektů, které pak můžete využívat při příštích projektech. Nyní zvolíme 1. způsob: Program RTcdesign přímo spustíme. Zobrazují se prostředí programu s grafickým oknem. Program se spustí s obsahem standardní šablony projektu. 1.2 Konfigurace nastavení Pomocí konfigurace se nastavují určité standardy, které hrají důležitou roli při používání programu. Konfigurace Popis Složka šablon Uložit jako šablonu : ve složce šablon se ukládají data a nastavení grafického prostředí Nový soubor ze šablony : ze složky šablon se otevírají data s přednastavením obsahu zadání Složka projektů Pomocí Uložit soubor se ukládají vstupní data ve zvolené projektové složce Pomocí Uložit soubor jako se nabízí uložení dat ve zvolené projektové složce pod nabídnutým názvem Načíst soubor při startu programu Program se spouští vždy s naposledy zpracovávaným souborem nebo nabízí k otevření všechny soubory z projektové složky Nastavení grafického - nastavení v tabulce vlastností prostředí - detailní informace ve stromové struktuře Pomocí Nastavení Možnosti můžete kdykoliv upravit aktuální konfiguraci. 5 RIB stavební software s.r.o., Praha 2015

6 Základy obsluhy Uživatelské prostředí 1.3 Uživatelské prostředí Přehled V následujícím přehledu je grafické prostředí rozděleno na oblasti A až F. Uspořádání těchto různých oblastí je pouze základním návrhem výrobce softwaru. Velikost a poloha těchto oblastí může být upravována uživatelem. F A B E D C Oblast A B C Popis Panel menu nebo Ribbon bar pro globální nastavení / použití Tabulky vlastností nebo Property grids pro nastavení ve vztahu ke zpracovávanému dílci Panely pro nastavení ke zpracovávanému návrhovému řezu RIB stavební software s.r.o., Praha

7 Základy obsluhy Uživatelské prostředí Oblast Popis Struktura objektů nebo Object tree D pro přehled struktury dat projektu Grafické okno nebo Viewport E vizualizace zadání Management souboru nebo Ribbon menu resp. F Panel rychlých voleb nebo Quick access bar otevírání a ukládání dat projektu Cílem je pomocí tohoto grafického prostředí vytvořit následující strukturu zadání. Objekty Průřezy Zatěžovací stavy Dílec Řez Definice Prut (nosník, sloup) nebo deska, stěna, stěnadeska Základní zatěžovací stavy Zatěžovací stavy musí být vytvořeny pouze tehdy, pokud se přímo nezadávají návrhové kombinace Pod pojmem Dílec se sdružuje skupina návrhových řezů se stejnými vlastnostmi (materiál, návrhové parametry, volby návrhů Lokální návrhový řez na řezu se definují lokální návrhová data (návrhové účinky, rozmístění a množství výztuže, předpjetí) 7 RIB stavební software s.r.o., Praha 2015

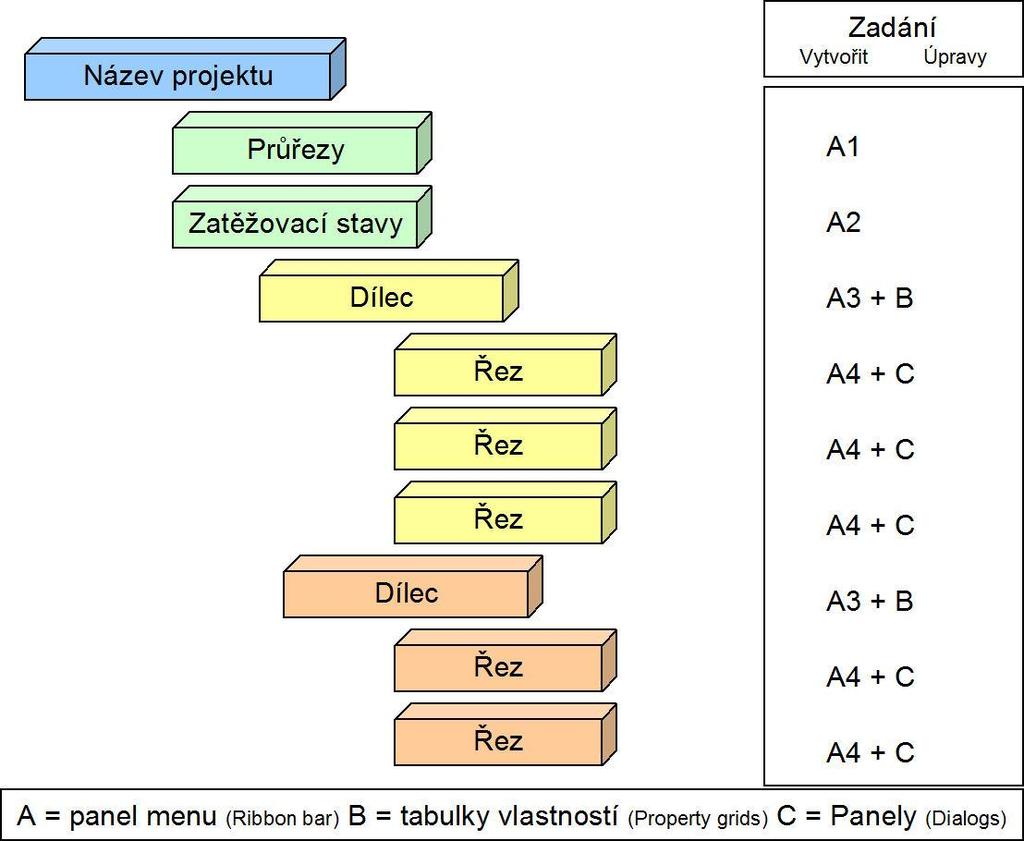

8 Základy obsluhy Uživatelské prostředí Zadání Pořadí Zadání Pořadí minimální konfigurace 1. Globální : průřez pro pozdější přiřazení k řezu 2. Dílec: vlastnosti dílce (oblast B) 3. Řez: vnitřní účinky, volba průřezu + výztuže, např. osové krytí d 1, popř. předpjetí (oblast C) Výpočet / výstup maximální konfigurace 1. Globální : vytvořit průřezy 2.1 Dílec 1: vlastnosti dílce (oblast B) Řez 1: vnitřní účinky, volba průřezu + výztuže, popř. předpjetí (oblast C) Řez 2: vnitřní účinky, volba průřezu + výztuže, popř. předpjetí (oblast C) Řez 3: vnitřní účinky, volba průřezu + výztuže, popř. předpjetí (oblast C) 2.2 Dílec 2 : vlastnosti dílce (oblast B) Řez 1: vnitřní účinky, volba průřezu + výztuže, popř. předpjetí (oblast C) Řez 2: vnitřní účinky, volba průřezu + výztuže, popř. předpjetí (oblast C) Výpočet / výstup všech návrhových řezů s různými průřezy, materiály, vyztuží atd Panel menu (oblast A) A1 Zadání A2 Součinitelé/ Parametry A3 Nastavení A4 Výpočet / výstup A1 Průřez Zatěžovací stav Dílec Řez Materiál Nastavení normy Zadání vytvořit nový průřez upravit, kopírovat nebo smazat existující průřez vytvořit nový základní zatěžovací stav kopírovat / smazat zatěžovací stav označený ve stromové struktuře vytvořit nový prut vytvořit novou plochu kopírovat / smazat dílec označený ve stromové struktuře vytvořit nový návrhový řez kopírovat / smazat vytvořit nový návrhový řez označený ve stromové struktuře vytvořit nové materiály upravit existující beton upravit existující výztuž volba návrhové normy RIB stavební software s.r.o., Praha

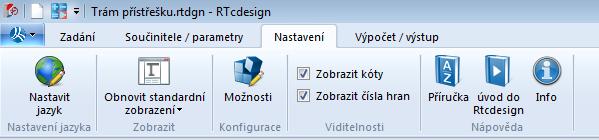

9 Základy obsluhy Uživatelské prostředí A1 Stavební objekt A2 Součinitelé A3 Nastavení jazyka Zobrazení Konfigurace Teorie Základní příručka O RTcDesign A4 Rozsah výstupu Výstup do Výpočet Zadání volba návrhové situace třída stavebního objektu typ stavebního objektu Součinitele / parametry součinitelé dílčí spolehlivosti pro materiály přehled všech definovaných atributů zatěžovacích stavů kombinační a dílčí součinitelé účinků Nastavení nastavení jazyka prostředí a jazyka výstupů viditelnosti složky projektů a šablon kóty, čísla vrcholů průřezů příručka aplikované teorie příručka ovládání programů zobrazení informací o aktuálním stavu programu Výpočet / výstup standardní sestava kompaktní protokol detailní protokol tisk obrázků RTconfig RTprint RTreport start výpočtu a výstupu Tabulky vlastností (oblast B) Následující tabulky vlastností (Property grids) obsahují materiály, návrhové parametry a volby návrhů pro aktuální dílec. Poznámka: Pokud jsou pro výpočet všechna nastavení stejná, pak postačuje definovat jeden dílec s libovolným počtem návrhových řezů, tj. dílec zahrnuje skupinu návrhových řezů, které mají stejné vlastnosti jako je materiál, návrhové parametry a volby návrhů. V pravém poli tabulky se zpravidla nachází Výběrová roletka (1) nebo Počítadlo (2) nebo Panel tabulky (3), které se aktivuje až kliknutím levým tlačítkem myši do libovolného místa v pravém poli. Výběrová roletka (1) 9 RIB stavební software s.r.o., Praha 2015

10 Základy obsluhy Uživatelské prostředí Počítadlo (2): Zadávací tabulka (3): RIB stavební software s.r.o., Praha

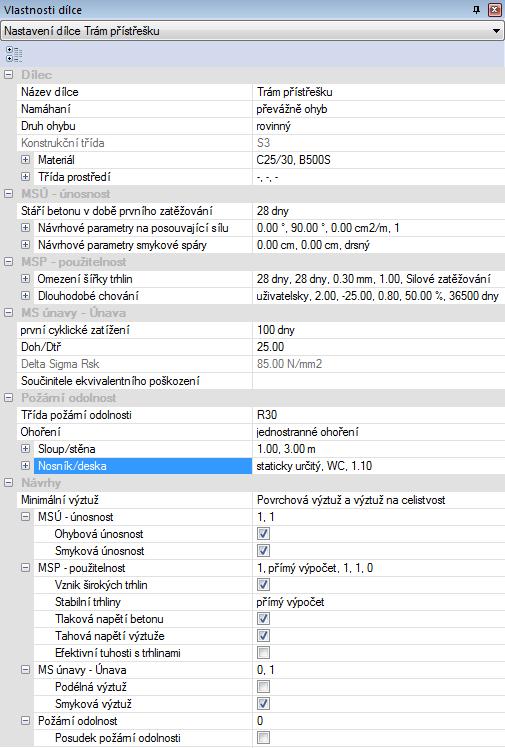

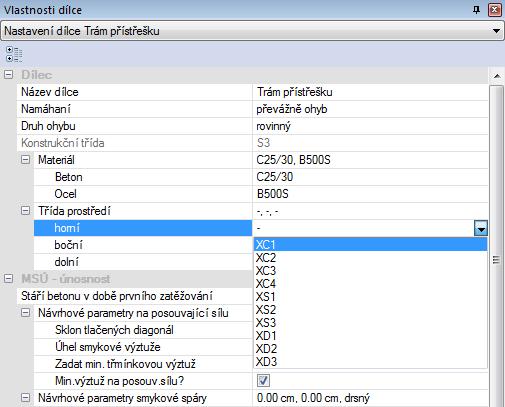

11 Základy obsluhy Uživatelské prostředí B1 Zde může být zvolen aktivní dílec alternativně k jeho označení ve struktuře objektu B2 B3 B4 B5 B6 B1 Název dílce Druh namáhání Druh ohybu Konstrukční třída Materiál Třída prostředí XC Třída prostředí XD Třída prostředí XS Dílec zadání volbou v menu zadání volbou v menu zadání volbou v menu Beton: zadání volbou v menu Výztuž : zadání volbou v menu horní : boční: zadání volbou v menu dolní: horní : boční: zadání volbou v menu dolní: horní : boční: zadání volbou v menu dolní: 11 RIB stavební software s.r.o., Praha 2015

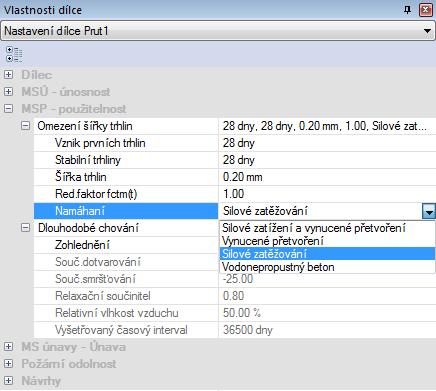

12 Základy obsluhy Uživatelské prostředí B2 Stáří betonu při prvním zatížení Návrhové parametry B3 Omezení šířky trhlin Dlouhodobé chování B4 Stáří betonu Doh/Dtř Delta Sigma Rsk Součinitelé ekvivalentního poškození MSÚ únosnost zadání pomocí počítadla posouvající síla smyková spára MSP použitelnost vznik prvních trhlin stabilní trhliny šířka trhlin redukční faktor f ctm (t) namáhání součinitel dotvarování součinitel smršťování relaxační součinitel relativní vlhkost vzduchu vyšetřovaný časový interval MS únavy - únava první cyklické zatížení poloměr ohybu výztuže dovolený rozkmit napětí otevření tabulky na zadání součinitelů ekvivalentního poškození lambda B5 Třída požární odolnosti Ohoření B6 Minimální výztuž MSÚ únosnost MSP použitelnost MS únavy únava Požární odolnost Panely (oblast C) Požární odolnost zadání volbou v menu zadání volbou v menu sloup / stěna nosník / deska Návrhy výběr z tabulky ohybová únosnost smyková únosnost vznik širokých trhlin stabilní trhliny přímý/nepřímý výpočet tlaková napětí v betonu tahová napětí ve výztuži efektivní tuhosti s trhlinami podélná výztuž smyková výztuž tabelární požární odolnost V následujících panelech se definují vstupní data jako vnitřní účinky, výztuž a popř. předpětí ve vztahu k návrhovému řezu. Tato lokální data jsou údaje, které se mění nebo mohou odlišovat na každém návrhovém řezu. Poznámka: Z uvedených důvodů jsou přiřazení vnitřních účinků a jiných lokálně se měnících údajů k navrhovanému řezu vždy nutná. Jednotlivé panely se automaticky přizpůsobují použitému typu průřezu, tj. u šikmého nebo rovinného ohybu, resp. prutů, desek, skořepin nebo stěn se objevují různá zadávací pole. RIB stavební software s.r.o., Praha

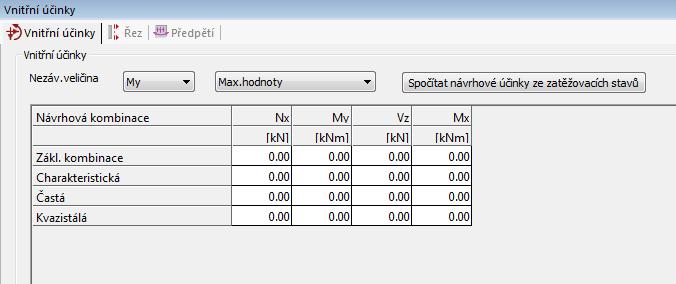

13 Panel Vnitřní účinky C1 Vnitřní účinky Prutové vnitřní účinky U vnitřních účinků mohou být zadány buď přímo návrhové kombinace Základy obsluhy Uživatelské prostředí n e b o základní zatěžovací stavy, ze kterých se automaticky generují návrhové kombinace. Návrhové kombinace jsou závislé na řídící veličině a druhu namáhání. Druh namáhání: převážně ohyb Řídící veličina My + přísl. Nx,Mz,Vz,Mx Vz + přísl. Nx,My,Mz,Mx Druh namáhání: převážně tlak / tah Řídící veličina Nx + přísl. My,Mz,Vz,Mx Vz + přísl. Nx,My,Mz,Mx Vnitřní účinky ploch U vnitřních účinků mohou být zadány buď přímo návrhové kombinace n e b o Extremální návrhové stavy Maximální hodnoty max. namáhání dolní Minimální hodnoty max. namáhání horní max. abs. namáhání posouvající silou Extremální návrhové stavy Maximální hodnoty max. normálová síla Minimální hodnoty min. normálová síla max. abs. namáhání posouvající silou Q základní zatěžovací stavy, ze kterých se automaticky generují návrhové kombinace. Návrhové kombinace jsou závislé na řídící veličině a druhu namáhání: 13 RIB stavební software s.r.o., Praha 2015

14 Základy obsluhy Uživatelské prostředí Druh namáhání: převážně ohyb Řídící veličina Extremální návrhové stavy S1,2 hlavní tahová napětí Maximální hodnoty max. namáhání dolní Minimální hodnoty max. namáhání horní V1,2 hlavní posouvající max. abs. namáhání posouvající silou síly Druh namáhání: převážně tlak / tah Řídící veličina Extremální návrhové stavy N1,2 hlavní normálové síly Extremální namáhání normálovou silou Panel Řez C2 Prutový návrhový řez Řez Prostřednictvím zadávacího schématu je možné předepsat min. a max. podélnou výztuž podél hran průřezu a její osové krytí. Horní a dolní krytí výztuže betonem se pak zadává zvlášť pro celý návrhový řez. Číslo hrany se vztahuje na číslo zobrazené v grafickém okně s průřezem. Aktuální hrana se zvýrazňuje červeně. Název Poloha Průřez Osové krytí d1 Mezní průměr Návrh na kroucení Název návrhového řezu Souřadnice polohy řezu v dílci Navrhovaný průřez přiřadit Vzdálenost vnější hrany betonu k těžišti (vícevrstvé) výztuže. Horní a dolní krytí výztuže betonem se pak zadává zvlášť pro celý návrhový řez. Maximální průměr výztuže Parametry torzního obrysu RIB stavební software s.r.o., Praha

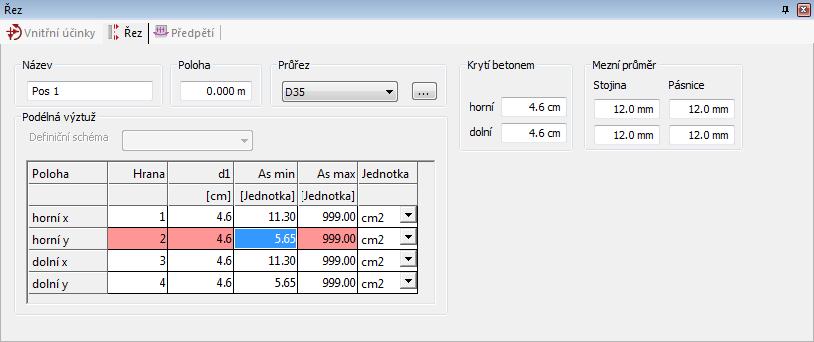

15 Návrhový řez plochy U ploch existuje pouze jediné definiční schéma. Základy obsluhy Uživatelské prostředí Název Poloha Průřez Osové krytí d1 Mezní průměr Panel Předpětí C3 Předpětí Název návrhového řezu Souřadnice polohy řezu v dílci Navrhovaný průřez přiřadit Vzdálenost vnější hrany betonu k těžišti (vícevrstvé) výztuže. Horní a dolní krytí výztuže betonem se pak zadává zvlášť pro celý návrhový řez. Maximální průměr výztuže Předpětí Nová vrstva Předpínací výztuž Typ soudržnosti Součinitelé rozptylu vytvoření nové vrstvy předpjaté výztuže druh přepínací výztuže typ povrchu ocel předpínací výztuže - výběr z databanky 15 RIB stavební software s.r.o., Praha 2015

16 Základy obsluhy Uživatelské prostředí Vrstva předpjaté výztuže Stromová struktura (Oblast D) Počet jednotlivých kabelů n p Rozteč jednotlivých kabelů z p výška kabelu vzhledem k dolní hraně P-DSR celková efektivní přepínací síla (tj. s odpočtem ztrát, vlivu dotvarování, smršťování a relaxace) Plocha A p jednoho kabelu Průměr kanálku Sklon kabelu Ekvivalentní průměr přepínací výztuže d p Únavový rozkmit Pokud v jednom projektu existuje více dílců a / nebo návrhových řezů, pak lze pomocí této stromové struktury rychle přecházet z jednoho dílce nebo návrhového řezu na jiný. Navíc jsou k dispozici běžné organizační funkce, které jsou obsaženy i v panelu nástrojů. Projekt Průřezy Zatěžovací stavy Návrhové řezy Vytvořit prut Vytvořit plochu úpravy kopírovat smazat nový zatěžovací stav smazat úpravy vytvořit nový řez kopírovat smazat RIB stavební software s.r.o., Praha

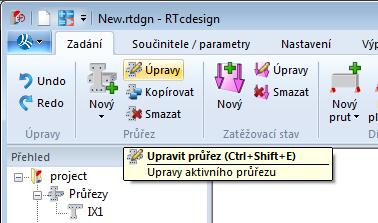

17 1.3.6 Grafické okno (Oblast E) Základy obsluhy Horké klávesy Poklepáním na grafiku průřezu může být upravován aktuálně zobrazovaný průřez. Zobrazení kót a čísel hran může být v panelu nástrojů (Oblast A) pomocí Nastavení zapínáno a vypínáno. 1.4 Horké klávesy K dispozici jsou následující klávesové zkratky (horké klávesy): Význam Kombinace kláves Nový obecný průřez Shift Ctrl A Vystřihnout Ctrl X Nový nosník Ctrl B Tisk souboru Ctrl P Nový soubor Ctrl N Otevřít soubor Ctrl O Uložit soubor Ctrl S Vložit Ctrl B Nový průřez I Shift Ctrl I Panel kombinačních součinitelů Ctrl Alt K Kopírovat Ctrl C Nový kruhový průřez Shift Ctrl K Nový zatěžovací stav Ctrl L Panel atributů zatěžovacího stavu Ctrl Alt L Nový materiál Ctrl M Nový deskový průřez Ctrl F Nový plošný průřez Shift Ctrl F Úpravy průřezu Shift Ctrl E Nový obdélníkový průřez Shift Ctrl R Obnovit (ReDo) Ctrl Y Nový trubkový průřez Shift Ctrl O Nový řez Ctrl I Panel součinitelů spolehlivosti Ctrl Alt T Nový průřez T Shift Ctrl T Zpět (UnDo) Ctrl Z 17 RIB stavební software s.r.o., Praha 2015

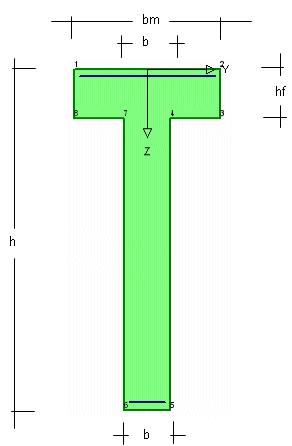

18 Popis průřezů Geometrie průřezu 2 Popis průřezů Průřezy se vytvářejí z typizovaných průřezů jako je obdélník, nosník T a průřez zdvojeného T (I), které jsou obsaženy v databázi. Typ zdvojené T (I) s náběhy u horní a dolní desky je nejobecnější typizovaný průřez. 2.1 Geometrie průřezu Geometrické průřezy se vytvářejí parametricky. Mohou se vyskytovat následující typy: Obdélník Obdélník Šířka průřezu b Výška průřezu h Deska, stěnodeska řez v pohledu Deska, stěnodeska Šířka průřezu b Výška průřezu h Stěna řez v půdorysu Stěna Šířka průřezu b Výška průřezu h Nosník T Nosník Šířka stojiny b Výška průřezu h Spolupůsobící šířka desky Tloušťka desky hf bm Zdvojené T (I) bez náběhu u pásnic Zdvojené T (I) Šířka stojiny Výška průřezu h Spolupůsobící šířka desky horní bmh Spolupůsobící šířka desky dolní bmd Tloušťka desky horní hfh Tloušťka desky dolní hfd b RIB stavební software s.r.o., Praha

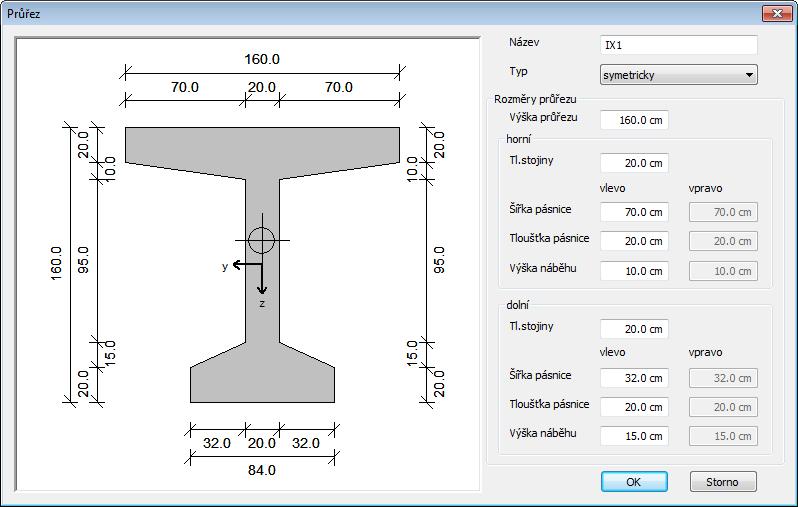

19 2.1.6 Zdvojené T (I) s náběhy Popis průřezů Torzní charakteristiky Zdvojené T (I) s náběhy Šířka stojiny horní bsh Šířka stojiny dolní bss Výška průřezu hs Horní šířka pásnice bfh vlevo/vpravo Dolní šířka pásnice bfd vlevo/vpravo Horní tloušťka pásnice hfh vlevo/vpravo Dolní tloušťka pásnice hfd vlevo/vpravo Horní náběh pásnice dfh vlevo/vpravo Dolní náběh pásnice dfd vlevo/vpravo S typem Zdvojené T (I) s náběhy se mohou definovat i osově nesymetrické průřezy, tj. rozměry pásnic mohou být vlevo ( l ) a vpravo ( p ) rozdílné. Samozřejmě se může z typu Zdvojené T (I) vytvořit nosník s deskou ležící dole či nahoře. Odpovídající parametry musí být nulové. Když se z typu Zdvojené T (I) vygeneruje Nosník T s odpovídající horní pásnicí, musí se dávat pozor, aby měla výška dolní pásnice normálně např. 20 cm a šířka dolní pásnice např. 0,1 cm, tzn. výskyt pásnice by měl nakonec být upraven tak, aby přesahoval přes šířku. 2.2 Torzní charakteristiky V panelu Řez ke zvolenému návrhovému řezu zadejte požadované torzní charakteristiky nebo nechte tyto spočítat z geometrie průřezu. U torzně zatěžovaných prutů mohou být přímo zadány nebo spočteny torzní charakteristiky torzní moment setrvačnosti I t plocha jádra A k tloušťka stěny h k obvod U k Pokud je kroucení nosníku nezbytné k dosažení statické rovnováhy, musí se ještě nechat spočítat, resp. následně modifikovat nebo zadat torzní charakteristiky průřezu. Návrh na kroucení následuje proto pouze, pokud jsou odpovídající hodnoty nenulové. Torzní moment setrvačnosti musí být vždy > 0. Při výpočtu náhradní komory u otevřených průřezů jako je Nosník T nebo Zdvojené T (I) z průřezu se zohledňuje pro Ak jen stojina jako obdélník. 19 RIB stavební software s.r.o., Praha 2015

20 Definice výztuže Torzní charakteristiky 3 Definice výztuže V zásadě není třeba zadávat žádné údaje, neboť program zohledňuje při volbě odpovídajícího typu Minimální výztuže v tabulce vlastností (Property grid) Návrhy požadovanou povrchovou výztuž dle normy. K dispozici jsou následující možnosti: bez minimální výztuže výztuž na celistvost povrchová výztuž a výztuž na celistvost Je nutné pouze zajistit, aby souhlasila krytí výztuže. Krytí výztuže se zadává v tabulce Podélná výztuž. Pro urychlení zadávání výztuže je možné zvolit jeho rozsah ze tří možných definičních schémat. Zadávací schéma rovinný šikmý všechny hrany Podélná výztuž s osovým krytím d1 výztuž v průřezu je umístěna pouze při jeho horní a dolní hraně výztuž v průřezu je umístěna při jeho horní a dolní hraně a bočně výztuž v průřezu je umístěna rovnoběžně podél všech hran průřezu Není nezbytně nutné při způsobu namáhání šikmý ohyb současně zvolit definiční schéma šikmý, tj. volba uspořádání výztuže je nezávislá na skutečném způsobu namáhání. Je však obvyklé u šikmého ohybu zadávat více výztuže než pouze horní a dolní. V některých případech rovinného ohybu může stejně tak být správné předepisovat více oblastí s výztuží, např. po stranách průřezu. Čísla hran uvedených v tabulce odkazují na čísla hran zobrazená v grafice průřezu. Současně se upravovaná hrana zvýrazňuje jak v grafice, tak i v tabulce červeně. Po výběru definičního schématu v tomto případě všechny hrany se zvolí definovaná poloha výztuže v grafice. Její hrana se zvýrazní červeně. Současně se nastaví a zvýrazní příslušný řádek v tabulce, čímž je zajištěna přímá vizuální kontrola. RIB stavební software s.r.o., Praha

21 Definice výztuže Předepsaná uživatelská (minimální) výztuž Doporučený postup 1. Zvolit definiční schéma 2. Označit polohu výztuže v grafice 3. V červeně označeném řádku tabulky zanést hodnoty (cm2) výztuže 4. Kroky 2 a 3 opakovat pro všechny požadované polohy výztuže Poznámka: Vstupní pole tabulky fungují jako jednoduchý aritmetický interpretr, přičemž písmeno D a d je chápáno jako značka průměru předcházející jeho velikosti v mm. Tato zadání se okamžitě vyčíslují (nejsou ukládána spolu se zadáním) a slouží tak k usnadnění jinak nezbytných vedlejších ručních výpočtů. Zadání například 4 D 6 tak odpovídá hodnotě 1,13 cm Předepsaná uživatelská (minimální) výztuž Existující nebo uživatelsky předepsanou výztuž lze definovat: v panelu Řez jako Podélnou výztuž ve sloupci As min pokud se podél určité hrany výztuž v průběhu návrhu nemá programem navyšovat, pak je třeba rovněž zadat ve sloupci As max stejnou hodnotu jako ve sloupci As min, tedy As max = As min. Standardně obsažené hodnota 999,00 ve sloupci As max je interpretována programem jako výztuž s možností automatického navyšování až max. po zde uvedenou (teoretickou) hodnotu. Tato předepsaná výztuž nemůže být zmenšena ani v případě, kdy se má počítat minimální výztuž (viz níže). Výsledná hodnota pak vyplývá ze zadané a vypočtené minimální výztuže. Pokud je u všech hran průřezu zadáno Asmax = Asmin, pak nemůže být proveden návrh výztuže jejím navyšováním. Může nastat i situace, kdy je předepsaná = uživatelem zadaná výztuž nedostatečná, tj. MEd > MRd. Pro tyto nereálné = neúnosné případy pak nelze dále provádět ani návrhy na MSP a MS únavy. 3.2 Spočítat minimální výztuž Minimální výztuží se zde rozumí jak povrchová výztuž, tak i výztuž na celistvost, kterou je třeba minimálně vložit. Přitom se rozlišuje následující: Minimální výztuž dílců namáhaných převážně na ohyb konstrukční povrchová výztuž (nutná pouze u mostních staveb) povrchová výztuž vztažená k průřezu (nutná pouze u předpjatých dílců pozemních staveb a mostů) výztuž na celistvost, resp. minimální výztuž na tažené straně průřezu pro zajištění tvárného chování dílce Minimální výztuž tlačených dílců Pro návrh je třeba zadat, zda má být průřez zpracován jako tlačený dílec. O tlačený průřez se jedná v případech, kdy je na mezním stavu únosnosti excentricita zatíženíe=h 6 3; 5. Při namáhání na šikmý ohyb by měla být tato podmínka splněna nejméně v jednom směru. 21 RIB stavební software s.r.o., Praha 2015

22 Předpětí Spočítat minimální výztuž 4 Předpětí V programu RTcdesign mohou být navrhovány a posuzovány předpjaté průřezy s interním předpětím. Rozlišuje se podle druhu soudržnosti následující předpětí: s okamžitou soudržností s dodatečnou soudržností bez soudržnosti Pro usnadnění zadání se u více předpínacích kabelů (lan ) jedné vrstvy sdružuje do ideálního kabelu s jejich konstantní roztečí a počtem. Tyto se pak zobrazují jako body v grafice průřezu. Ocel předpínacích kabelů může být vybírána z interní databanky. Při zadávání předpínací síly je třeba respektovat její efektivní sílu P DSR = û p;dsr á A p 1. na všechny skutečné předpínací kabely jedné vrstvy ( = ideálního kabelu) 2. po odpočtu okamžitých ztrát a vlivu DSR (= dotvarování, smršťování, relaxace) Průřezový program nezohledňuje historii zatěžování a statického systému. Příklad: û p = 1000 N/mm 2 10% ztráty DSR û p;dsr = 900 N/mm 2 90 kn/cm 2 A p = 0,93 cm 2 / jeden kabel P DSR = 83,7 kn / jeden kabel Pomocí funkce Kopírovat vrstvu lze velmi rychle definovat větší počet vrstev předpínacích kabelů v průřezu. Definice předpětí je možná pouze pro řezy prutových dílců. Předpjaté řezy skořepinových, resp. stěnodeskových řezů doporučujeme řešit analogicky, tj. jako prutový obdélníkový řez šířky 1 m. RIB stavební software s.r.o., Praha

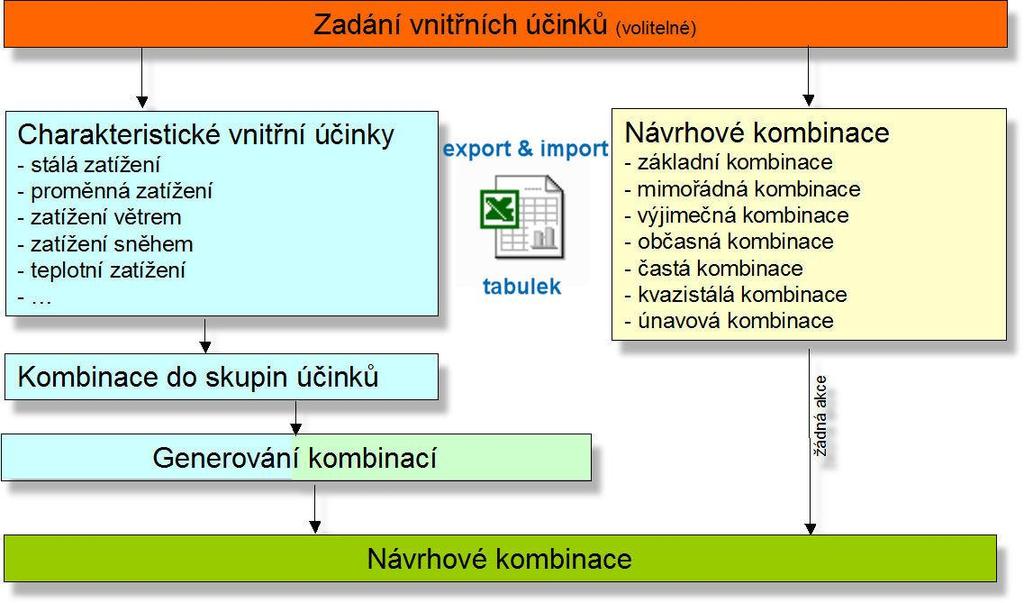

23 5 Zadání vnitřních účinků Zadání vnitřních účinků Charakteristické vnitřní účinky U samostatně funkčního návrhového programu musí být zadány všechny vnitřní účinky. Existují 2 různé možnosti: V příslušných tabulkách hodnot lze využít s výhodou standardní funkce Windows cut & paste a kopírovat přes schránku hodnoty zatížení z a do libovolných tabulkových procesorů (např. MS Excel). 5.1 Charakteristické vnitřní účinky Charakteristické vnitřní účinky musí být do programu přeneseny z libovolného externího výpočtu statického systému a musí jim být přiřazeny druhy účinků. Přiřazením druhů účinků k zatěžovacím stavům se přiřadí dílčí a kombinační součinitele (í L ; 0 ; ; 1 ; 2). Jejich přednastavené hodnoty dle normy lze v programu kdykoli uživatelsky změnit. U druhu účinku zatížení sněhem a námrazou jsou standardně přednastaveny kombinační součinitele nadmořské výšky m. Následně se z vnitřních účinků základních zatěžovacích stavů vytvoří návrhové kombinace. Nastavují se řídící veličiny. Jako řídící veličiny se vždy stanoví u nosníku extr. My, extr. Nx, extr. Mz a extr. Vz popř. Vy, u ploch extr. směrová napětí a vypočtou se příslušně vnitřní účinky. pro dílce namáhané převážně na ohyb postačují zpravidla návrhové účinky pro extr.my. Pokud se má současně navrhovat i na posouvající sílu, resp. kroucení, pak jsou navíc potřebné extr.vz resp. extr.mx. pro dílce namáhané převážně na tlak postačují zpravidla návrhové účinky pro extr.nx. Pokud se má současně navrhovat i na posouvající sílu, resp. kroucení, pak jsou navíc potřebné extr.vz resp. extr.mx. pro plošné dílce jsou zapotřebí extramální hlavní napětí (skořepina/s (I,II)) nebo u předpjatých dílců extremální normálová napětí (skořepina/s (x,y)-as) ve směrech výztuže s příslušnými stěnodeskovými vnitřními účinky n xx, n yy, n xy, m xx, m yy, m xy a pro návrh na smyk extremální hlavní posouvající síly (skořepina/q(i,ii)). U návrhů plošných dílců se doporučuje zadávat návrhové účinky vždy prostřednictvím základních zatěžovacích stavů a jejich následným automatickým generováním. Výjimkou z tohoto pravidla mohou být kontroly statického návrhu pro zadané účinky. 5.2 Návrhové kombinace Při zadání vnitřních účinků k návrhovým kombinacím se předpokládá, že ty jsou zkombinované v souladu s pravidly pro vytváření návrhových kombinací dle zvolené návrhové normy. V tomto případě v programu neprovádí další kombinace. Pokud jsou přímo zadané návrhové kombinace, je důležité zadat všechny relevantní pro zvolené druhy návrhů na MSÚ, MSP a MS únavy. Důležitá poznámka: Pro dosažení správných výsledků požadovaných návrhů, musí být k dispozici všechny potřebné návrhové 23 RIB stavební software s.r.o., Praha 2015

24 Zadání vnitřních účinků Znaménko vnitřních účinků kombinace nebo musí tyto být automaticky vygenerovány ze zadaných charakteristických vnitřních účinků. Základní kombinace extr.m pro návrhy na mezním stavu únosnosti musí být k dispozici vždy. Bez této kombinace nejsou možné návrhy na MSP nebo na MS únavy! 5.3 Znaménko vnitřních účinků Definice kladných vnitřních účinků u prutů vnitřní síly kladný řez vnitřní momenty záporný řez RIB stavební software s.r.o., Praha

25 6 Návrhové parametry 6.1 Nastavení návrhů na MSÚ Návrhové parametry Nastavení návrhů na MSÚ Zde se nastavují parametry pro ohybovou únosnost, návrh na posouvací sílu, minimální výztuž a smykovou spáru. Zadáním stáří betonu v čase < 28 dnů lze ovlivnit materiálové parametry v souladu s normativním náběhem pevnosti betonu. Smyková spára se uvažuje přibližně od horní hrany dílčího průřezu stojny. Minimální výztuží se rozumí automatické zohlednění povrchové výztuže a výztuže na celistvost (označovaná rovněž jako min. podélná výztuž nebo výztuž na zajištění tvárnosti). Dále se na tomto místě definuje namáhání průřezu. Pokud není zvolen Tlačený dílec, předpokládá program dílec namáhaný převážně na ohyb. 6.2 Nastavení návrhů na MSP Zde se nastavují parametry pro omezení šířky trhlin a omezení napětí. Minimální výztuží se zde rozumí automatický návrh výztuže na zamezení vzniku širokých trhlin. Stáří betonu v čase vzniku prvních trhlin ovlivňuje jak materiálové parametry, tak i vlastní výpočet návrhu a posudků. Program počítá a zohledňuje přetvoření od hydratace, pokud je stáří betonu 7 dnů. Zadáním stáří betonu v čase < 28 dnů lze ovlivnit materiálové parametry v souladu s normativním náběhem pevnosti betonu. Volbou omezení napětí se aktivují posudky omezení tlakových napětí betonu a tahových napětí výztuže. Velikost tlakové pevnosti závisí na nastaveném stáří betonu v čase prvního namáhání (viz MSÚ). U omezení šířky stabilní trhliny lze volit mezi dvěma postupy: nepřímý (iterace mezního průměru) a přímý výpočet (iterace šířky trhlin). I při tomto posudku lze definovat stáří betonu při čase stabilních trhlin. 6.3 Nastavení návrhů na MS únavy Zde se nastavují parametry pro posouzení únavy a mohou být zadány součinitele lambda ekvivalentního únavového poškození betonářské výztuže. Vzhledem k tomu, že se jedná o průřezový program, musí se zadat veškeré součinitele. U pozemních staveb toto není nutné. U pozemních staveb je třeba brát zřetel více na dovolený rozkmit napětí, který lze zkontrolovat a upravit u materiálových parametrů. Proveďte v tabulce Vlastnosti dílce bod MS únavy Únava funkci a klikněte myší do prázdného řádku vedle textu Součinitelé ekvivalentního poškození. Nabídne se panel, ve kterém můžete tyto hodnoty zadat, resp. upravovat součinitele ekvivalentního poškození lambda. Dovolená hodnota rozkmitu napětí se přebírá z parametrů přiřazeného materiálu. Stáří betonu v čase prvního cyklického zatížení podstatně ovlivňuje velikost těchto materiálových parametrů. Nastavením Posouzení únavy pro posouvající sílu se aktivují posudky únavy posouvající sílou pro beton a příčnou výztuž. U konstrukcí pozemních staveb se posudek na MS únavy obvykle nevyžaduje. U podzemních garáží a průmyslových staveb s paletovými vozíky se naopak tento posudek vyžaduje vždy. U stropních desek podsklepených vnitřních dvorů, které jsou pojížděny jen v případě požáru hasičskými vozy, lze proměnná zatížení klasifikovat jako převážně klidová, a proto opět není vyžadován návrh na únavu. 6.4 Návrhové parametry požární odolnosti Zde se volí nastavení tabelárního posouzení požární odolnosti. Vedle třídy požární odolnosti a počtu ohořelých stran se podle druhu namáhání dílce převážně na ohyb převážně na tlak (= tlačený dílec) nastavují další parametry. U tlačených dílců se zadává zejména součinitel vzpěrné délky ß a výška sloupu, zatímco u nosníků se zadává třída stojny a jeho statická (ne-) určitost. 6.5 Řízení návrhů Zde se volí, které návrhy a posudky se mají pro všechny návrhové řezy aktuálně nastaveného dílce provádět. Výpočet probíhá s návrhovými parametry, které jsou nastaveny v předcházející tabulce vlastností. 25 RIB stavební software s.r.o., Praha 2015

26 Návrhové parametry Řízení návrhů Na řádku Minimální výztuž se volí, zda má být tato navrhována, a to volitelně jen výztuž na celistvost nebo společně s povrchovou výztuží. RIB stavební software s.r.o., Praha

27 Dokumentace výsledků Sestava výsledků 7 Dokumentace výsledků Dokumentace výsledků může být tištěna jako Kompaktní protokol ( + detailní protokol) Standardní sestava ( + detailní protokol) Detailní protokol obsahuje dílčí mezivýsledky k jednotlivým návrhům a mezním stavům a umožňuje tak jejich reprodukovatelnost a kontrolu. Vlastní návrhy, resp. výpočet se startuje na panelu menu Výpočet / Výstup pomocí tlačítka Startovat výpočet n e b o přes podobné tlačítko rychlé volby (Quick access bar). 7.1 Sestava výsledků Detailní protokol obsahuje všechny výsledky s reprodukovatelnými mezivýsledky. Zde jsou dokumentovány výsledky pro každou vyztuženou hranu průřezu. Hrany s výztuží probíhají rovnoběžně s vnějším obrysem průřezu a jsou definovány body polygonu průřezu. Např. Hrana 2-3 znamená, že výztuž probíhá od bodu 2 do bodu 3. Obrázek: Hrany průřezu s výztuží v detailním výstupu pro plošné dílce Výztuž Od č. hrany po č. hrany AS_horní x - y 1-2 AS_dolní x - y 3-4 Obrázek: Hrany průřezu s výztuží v detailním výstupu pro prutové dílce Výztuž Od č. hrany po č. hrany AS_horní (1 2, 2 3, 3 4 ) AS_dolní (12 11, 11 10, 10 9) AS_boční (4-5, 6-7, 8-9) + (12-13, 14-15, 16-1) AS_všechny hrany 1-2, 2-3, 3-4, ; tj. žádné součty, výstup pro každou hranu zvlášť 27 RIB stavební software s.r.o., Praha 2015

28 Dokumentace výsledků Dokumentace Z tohoto vyplývá horní výztuž ze součtu jednotlivých výztuží hran, v tomto případě ze součtu hran 1-2, 2-3, 3-4. Dolní výztuž vychází obdobně jako horní výztuž ze součtu jednotlivých výztuží hran, v tomto případě tedy z hran 12-11, 11-10, Vzhledem k tomu, že detailní protokol potřebuje na jeden druh návrhu a jeden směr výztuže cca 1 stranu A4, je velmi obsáhlý a měl by proto být volen pouze v opodstatněných případech. 7.2 Dokumentace Protokol výsledků se zobrazuje buď v programu RTprint nebo v RTconfig podle toho, co bylo nastaveno na panelu menu Výpočet/Výstup pod volbou Výstup do... Doporučujeme používat výstup do RTconfig. Po levé straně okna RTconfig se zobrazují výsledky uspořádané hierarchicky ve stromové struktuře. Toto představuje obsah dokumentu a má 2 funkce. Zobrazení protokolu výsledků v uživatelem zvolené hladině (kapitole) a místě protokolu. Kliknutím levým tlačítkem myši na Zobrazení v řádku menu pull-down lze otevřít kontextové menu, ve kterém se volí globální hloubka zobrazovaných hladin (kapitol) protokolu. Pohybem ve struktuře kapitol lze rychle a cíleně zkontrolovat každý posudek, aniž by uživatel musel listovat celým obsahem protokolu tam a zpět. Přesuňte s ukazatel myši na požadovanou kapitolu ve struktuře obsahu. Kliknutím na levé tlačítko myši se v pravém okně ihned zobrazí požadovaná část protokolu. Pokud chcete tisknout nezkrácený protokol, klikněte na v menu pull-down na Export. Další kliknutí na RTprint nebo v panelu nástrojů na ikonu RTprint se přegeneruje protokol do programu RTprint. Zde lze dále protokol editovat nebo již přímo tisknout. Veškerá nastavení řízení výstupů a managementu dokumentace se při ukládání zachovávají; tj. při dalším spuštění programu jsou opět aktivní. 7.3 Vysvětlivky výsledných textů gama.c gama.s 1.0*P.m Hrana min.as max.as nut.as MEdy, MEdz NEdx MRdy, MRdz NRdx y1,z1 y2,z2 Eps.0 Eps.1 Eps.2 Eps.S Beta Využití Rameno Mezní stav únosnosti pro ohyb s normálovou sílou Součinitel spolehlivosti materiálů pro beton Součinitel spolehlivosti materiálů pro ocel Podíl vnitřního předpětí v daném návrhu < x Pm>, (1- ) == stupeň výpadků vnitřního předpětí Hrana výztuže podél vnějšího obrysu Minimální podélná výztuž (Povrchová nebo minimální výztuž) Maximální podélná výztuž, která může být ve vrstvě vložena Staticky nutná výztuž absolutně v cm2 nebo na hranu v cm2/m Návrhové momenty My a Mz Návrhová normálová síla Nx Únosné momenty My a Mz, vnitřní účinky Únosná normálová síla Nx, vnitřní účinky Souřadnice spojité výztuže pro začátek a konec Počáteční přetvoření předpínacího kabelu (staticky určitý podíl včetně D+S+R) Stlačení v tlačeném vrcholu průřezu Přetvoření v méně tlačených vrcholech průřezu Přetvoření výztuže <45 = tažená hrana dole, >135 = tažená hrana nahoře Využití ohybové únosnosti Rameno vnitřních sil Sig.cS Sigr.cR max Sig.c 0.9*P.m Sigs.eff fcteff Sigc.t Act k kc Fcr Omezení šířky trhlin u širokých trhlin Napětí v těžišti průřezu Hranové napětí rozhodující kombinace Hranové napětí výjimečné kombinace, kontrola napětí Podíl předpětí v tomto návrhu Efektivní napětí ve výztuži Efektivní tahová pevnost betonu Tahové napětí betonu rozhodující kombinace Plocha tažené zóny betonu Součinitel zohlednění vzniku sekundárních trhlin u tlustostěnných dílců Součinitel zohlednění vlivu rozdělení napětí a změny vnitřního ramene při přechodu průřezu ze stavu bez trhlin do stavu s trhlinami Působící síla v trhlině RIB stavební software s.r.o., Praha

29 fct.eff Sig.c h.t H.tah XdI, resp. XdII Sksi d.sigz Sig.1, Sig.2 ds* Ds Sig.eff Omezení šířky trhlin u stabilních trhlin Efektivní tahová pevnost betonu Hranové napětí rozhodující kombinace Výška tahové zóny bezprostředně před vznikem trhliny v neporušeném průřezu Výška tahové zóny v porušeném průřezu Hloubka tlačené zóny pro průkaz vodotěsnosti pro I. a II. mezní stav průřezu Poměr pevnosti soudržnosti předpínací výztuže k žebrové výztuži Přírůstek napětí v předpínací výztuži Přírůstek napětí v měkké výztuži Modifikovaný mezní průměr Největší průměr výztuže, který může být vložen Efektivní napětí ve výztuži + Modifikované napětí výztuže důsledkem různého chování v soudržnosti Act.eff Efektivní plocha tahové zóny Ró.eff w.k Efektivní stupeň vyztužení výpočetní šířka trhliny Dokumentace výsledků Vysvětlivky výsledných textů Alfa.p 0.9*P.m Eta Lamda.s Phi.fat dphi.fat Lamda.1 Lamda.2 Lamda.3 Lamda.4 dsig.s dsig.equ Mezní stav únosnosti při únavě, měkká a předpínací výztuž Redukční součinitel staticky určitého podílu předpětí Podíl předpětí v tomto návrhu Rozdílné chování soudržnosti, resp. navyšující součinitel napětí měkké výztuže Součinitel ekvivalentního poškození Součinitel zohlednění drsnosti povrchu Přídavný součinitel navýšení Součinitel zohlednění rozpětí Součinitel zohlednění roční intenzity provozu Součinitel zohlednění plánované doby užívání Součinitel zohlednění počtu jízdních pruhů / kolejí Rozkmit v důsledku horního a dolního napětí Ekvivalentní poškozující rozkmit napětí ßcc fcd.fat Lamda.c Lamda.0 Lamda.1 Lamda.2 Lamda.3 Lamda.4 Sigc.equ Scd.max.equ Log.N stáv./dov. Mezní stav únosnosti při únavě, tlak v betonu Součinitel navýšení 1. cyklického zatížení (uvedení do provozu) Únavová pevnost Součinitel ekvivalentního poškození Součinitel zohlednění trvalého napětí Součinitel zohlednění rozpětí Součinitel zohlednění roční intenzity provozu Součinitel zohlednění plánované doby užívání Součinitel zohlednění více kolejí Horní a dolní tlakové napětí poškozujícího ekvivalentního rozkmitu Horní napětí Únavová odolnost Stávající / únosné cykly zatížení ßcc Sig.s Využití Sig.c Využití Omezení tlakových napětí betonu a tahových napětí výztuže Součinitel účinnosti Tahové napětí ve výztuži ve stavu s trhlinami Stávající napětí / 0.80 * fyk Tlakové napětí v betonu ve stavu s trhlinami Stávající napětí / 0.60 * fck Sig.s Využití Omezení tahových napětí v předpínací výztuži Napětí v předpínací výztuži ve stavu s trhlinami Stávající napětí / 0.65 * fpk 29 RIB stavební software s.r.o., Praha 2015

30 Příklad Zadání průřezu 8 Příklad U tohoto příkladu se jedná o předpjatý průřez tvaru I, který se často používá u prefabrikátů. C 55/67 D / XC1 á výztuž B 500 S (A) výztuž St 1660/1860 Mezní stavy MSÚ MSP Návrhy Minimální výztuž Návrh na ohyb Požární odolnosti Omezení šířky trhlin Omezení napětí Návrhová norma ČSN EN Typ objektu běžné pozemní stavby 8.1 Zadání průřezu 1. Vstupte do stromové struktury a poklepejte pod Průřezy na položku IX. Nabídne se panel s existujícím průřezem tohoto názvu. alternativa: v panelu menu:průřez Úpravy 2. U typu zvolte požadovaný typ průřezu, v tomto případě symetricky. 3. Dále zadejte název průřezu, např. Q1. 4. Výška průřezu je 1,40 m. 5. Všechna další data zadejte podle následujícího obrázku. RIB stavební software s.r.o., Praha

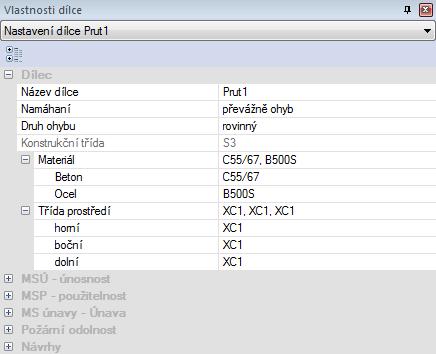

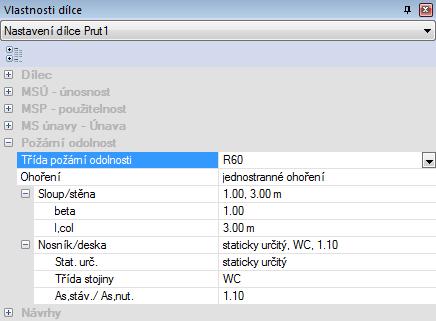

31 8.2 Zadání materiálu a návrhových parametrů 1. Přiřaďte v tabulce Vlastnosti data materiálů Beton C55/67 a betonářská výztuž B500S 2. Přiřaďte třídu prostředí Třída prostředí pro všechny 3 povrchy XC1 Příklad Zadání materiálu a návrhových parametrů V panelu vlastností v části MSÚ - únosnost zatrhněte volbu Minimální výztuž na posouvající sílu 3. Výpočet se má provést pro standardní čas 28 dnů. Pro způsob namáhání zvolte Silové zatěžování 4. Návrh na únavu pro tento případ (pozemní stavby) odpadá. 5. Předpjatý průřez však má vyhovět na třídu požární odolnosti R RIB stavební software s.r.o., Praha 2015

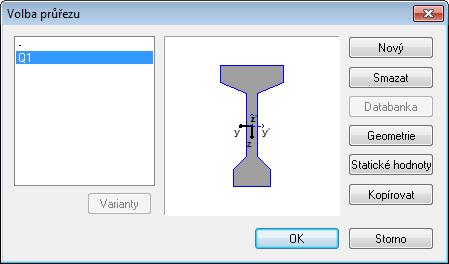

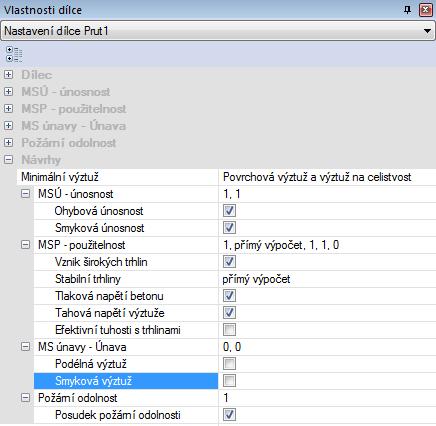

32 Příklad Zadání dat pro návrhový řez 6. Vyžádejte návrh minimální povrchové výztuže a výztuže na celistvost, pro výpočet stabilních trhlin použijte přímou metodu. Mají se provést všechny návrhy a posouzení kromě únavy. 8.3 Zadání dat pro návrhový řez Panel Řez 1. Nejprve zvolte pro aktuální návrhový řez požadovaný průřez Q1. RIB stavební software s.r.o., Praha

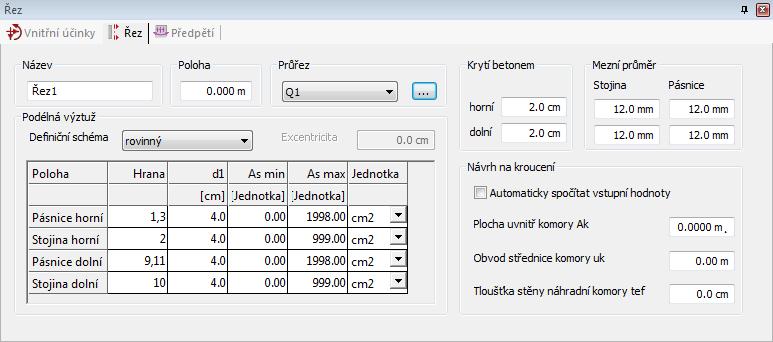

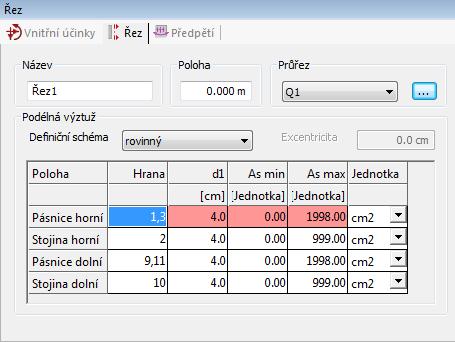

33 Příklad Zadání dat pro návrhový řez 2. Zadejte: - mezní průměry - krytí betonem - název návrhového řezu 3. Pro definici podélné výztuže použijeme zadávací schéma rovinný ohyb. 4. Zadejte příslušná osová krytí d1 = 4,0 cm. Červeně zvýrazněná čára výztuže v grafice průřezu koresponduje s aktuálním červeným řádkem tabulky. Stávající nebo plánovaná a výrobně podmíněná výztuž může být zadána jako As,min. V tomto případě doporučujeme vypnout v tabulce vlastností v Řízení návrhů návrh minimální výztuže. Pokud se na daném místě průřezu nemá výztuž dle potřeby automaticky navyšovat, pak je zde třeba zadat A s,max = A s,min Panel Vnitřní účinky U vnitřních účinků jsou 2 alternativy zadání: Zadání návrhových kombinací V tomto případě se očekává zadání konečných, zkombinovaných návrhových účinků; a to obálky v závislosti na řídící veličině, a to pro max My == maximální tahové namáhání dolní min My == maximální tahové namáhání horní Pokud existuje pouze max nebo jen min, pak lze zadání hodnot druhé kombinace vynechat neplatí pro návrh na únavu. Stejně tak je možné v těchto případech zadat stejné hodnoty vnitřních účinků pro max a min. Řídící veličiny Návrhové kombinace max / min My, (Vz, Mx) max / min Nx, (Vz, Mx) max / min My max / min My max / min My max / min My základní kombinace (pro převážně ohyb) základní kombinace (pro převážně tlak) výjimečná kombinace častá kombinace kvazistálá kombinace občasná kombinace (jen u staveb mostů) Důležité poznámky: Pokud se navrhuje pouze na únosnost, postačuje zadat základní kombinace minimálně pro ohyb. Pokud se nenavrhuje na smyk, pak může odpadnout zadání kombinací max Vz a Mx. Pokud se současně navrhuje na MSP, pak musí být zadány všechny relevantní kombinace. Návrh MSP vychází z návrhu na MSÚ, musí být proto zadána i základní kombinace. Pokud se má navrhovat na únosnost na ohyb a omezení šířky trhlin, pak je třeba vedle základní kombinace zadat výjimečnou (=charakteristickou) kombinaci, častou kombinaci a kvazistálou kombinaci. 33 RIB stavební software s.r.o., Praha 2015

34 Příklad Zadání dat pro návrhový řez Pokud se má navrhovat na MS únavy, pak musí být zadány všechny kombinace. Zadání základních vnitřních účinků Zde se zadávají vnitřní účinky po jednotlivých základních zatěžovacích stavech. Podle toho, kolik základních zatěžovacích stavů tvoří konečné návrhové kombinace, musí být předem vytvořeny v daném počtu zatěžovací stavy s odpovídajícím druhem účinku (atributem). Počet zatěžovacích stavů není omezen. 1. Zvolte Spočítat vnitřní účinky ze zatěžovacích stavů 2. Klikněte 3x na tlačítko nový zatěžovací stav. Tabulka se každým kliknutím rozšíří o jeden řádek. 3. Ze seznamu atributů zatěžovacích stavů zvolte atribut. Atributu zatěžovacího stavu jsou přiřazeny - součinitelé spolehlivosti - kombinační součinitelé - kombinační pravidlo Celý proces zadávání zatížení se postupně opakuje pro všechny zatěžovací stavy. Součinitele spolehlivosti a kombinační součinitele můžete zobrazovat a upravovat pomocí funkce na panelu menu Součinitelé/Parametry. Hodnoty vnitřních účinků lze prostřednictvím standardní funkce Windows Cut and Paste přenášet do jejich tabulky přes schránku Windows z libovolného tabelárního procesoru (např. MS Excel). V tomto případě se mají zadat vnitřní účinky ke 3 základním zatěžovacím stavům. K tomu jsou zapotřebí 3 řádky v tabulce. Vytvořte odpovídající počet ZS a přiřaďte jim následující atributy. Zatěžovací stav Atribut zatěžovacího stavu Vlastní tíha Vystrojení konstrukce Sníh Stálé zatížení Stálé zatížení Sníh Vzhledem k tomu, že vnitřní účinky byly spočteny na staticky určitém systému, není nutné definovat zatěžovací stav pro předpětí. Staticky určité vnitřní síly z předpětí se zohledňují automaticky. RIB stavební software s.r.o., Praha

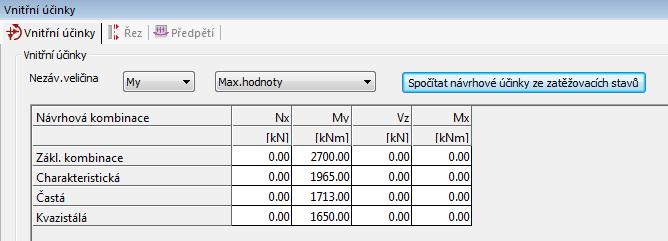

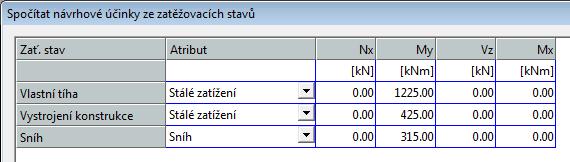

35 4. Zadejte následující vnitřní účinky k základním zatěžovacím stavům Příklad Zadání dat pro návrhový řez a zavřete panel pomocí OK. Tímto se dostáváte zpět ke zkombinovaným návrhovým účinkům, které byly vygenerovány automaticky a nejsou tak třeba žádná další zadání. Případné ruční úpravy jsou však možné Panel Předpětí 1. Vytvořte nejprve novou vrstvu kabelu pomocí tlačítka nová vrstva. Tímto se aktivují zadávací pole pro 1. vrstvu. 2. V dalším kroku zvolte materiál předpínací výztuže. Pokud se v seznamu materiálů předpínací výztuže nenabízí potřebný materiál, pak můžete pomocí tlačítka Nová předpínací výztuž na panelu menu přidat nebo vytvořit potřebný materiál. 35 RIB stavební software s.r.o., Praha 2015

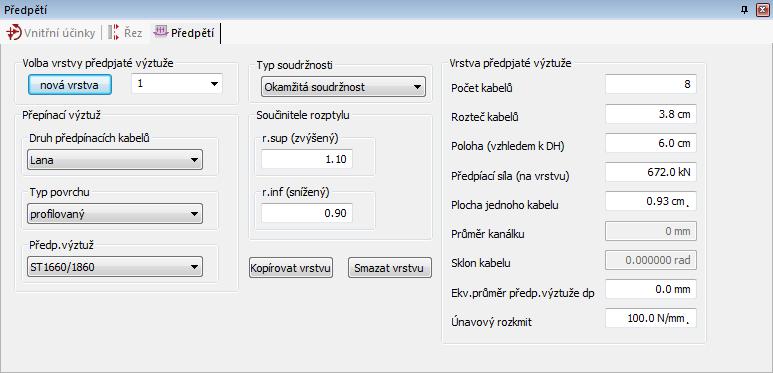

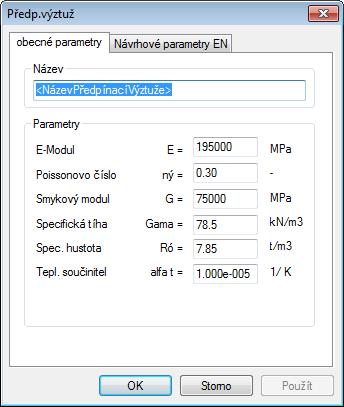

36 Příklad Zadání dat pro návrhový řez 3. V dalším kroku popíšeme vlastnosti aktuální vrstvy. - Počet skutečných přepínacích kabelů (lan) v 1 vrstvě = 8 lan - Rozteč kabelů = 3,8 cm - Poloha vrstvy měřená od dolní hrany průřezu = 6 cm - Efektivní přepínací síla, tj. po odpočtu ztrát a vlivu DSR, 84 kn na 1 lano, tedy pro 8 lan = 8 x 84 = 672 kn - Plocha Ap 1 lana s okamžitou soudržností = 0,93 cm² 4. Pro vytvoření další vrstvy opět klikněte na tlačítko nová vrstva. Tato nová vrstva 2 se vytvoří s parametry předchozí vrstvy, které lze dále upravit. Totéž platí pro 3. vrstvu. Alternativně lze vytvářet vrstvy přepínací výztuže pomocí funkce kopírovat. Zadávací pole Vrstva 2 Vrstva 3 Počet skutečných lan 8 2 Rozteč lan 3,8 cm 3,8 cm Vzdálenost od dolní hrany průřezu 9,8 cm 13,6 cm Předpínací síla na vrstvu 672 kn 168 kn Plocha 1 lana 0,93 cm² 0,93 cm² RIB stavební software s.r.o., Praha

37 Příklad Uložení projektu Obrázek: Průřez se 3 vrstvami předpínacích lan Zadání tohoto návrhového řezu je tímto ukončeno. Nyní by bylo možné zadávat další návrhové řezy, např. s jinými návrhovými účinky (průřez nad podporou, průřez ve středu rozpětí, ) n e b o návrhové řezy s jinou geometrií průřezu n e b o zcela nový dílec. Pro demonstrační účely však zůstaneme nyní pouze u jednoho návrhového řezu. 8.4 Uložení projektu Kompletní zadání projektu uložte pomocí tlačítka rychlé volby a např. funkce Uložit soubor jako kdekoliv v počítači pod libovolným názvem. 37 RIB stavební software s.r.o., Praha 2015

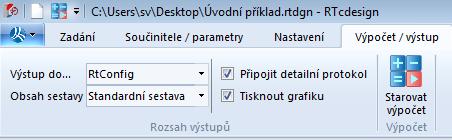

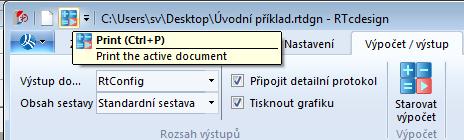

38 Příklad Výpočet / Výstup Pro kontrolu správnosti zadání, výsledků a funkčnosti programu je tento projekt rovněž k nahlédnutí ve složce standardních demonstračních příkladů k produktu RTcdesign, a to pod názvem Úvodní přiklad.rtdgn. 8.5 Výpočet / Výstup Proveďte výpočet, resp. návrh v panelu menu (Ribbon bar) Výpočet /Výstup pomocí tlačítka Startovat výpočet. Alternativně můžete startovat výpočet přes tlačítko rychlé volby. Rozsah výstupů do RTconfig byl v tomto případě zvolen jako standardní sestava + detailní protokol + grafika. Po provedení výpočtu se sestava automaticky zobrazí. RIB stavební software s.r.o., Praha

39 Příklad Výpočet / Výstup Pravá část okna RTconfig obsahuje přehled všech kapitol, zadání a výsledků v grafické numerické podobě. V pravé části okna se zobrazuje obsah aktivní části protokolu. 39 RIB stavební software s.r.o., Praha 2015
