1 NÁVOD PRO UŽIVATELE A ADMINISTRÁTORA

2 PŘEHLED Kamera VIVOTEK IP7142 je profesion{lní odoln{ a vodotěsn{ statick{ IP kamera, kter{ nabízí všechny vlastnosti a funkce nutné pro venkovní sledov{ní v diskrétní a kompaktní formě. Tato kamera není jen chr{něna proti prachu a vlhkostí díky krytí úrovně IP66, ale může být také umístěn{ do rizikových prostředí, protože provedení krytu je tzv. antivandal, tedy rozbití odolné. Díky vyhřív{ní i ventilaci krytu lze kameru nasadit v rozličném prostředí se širokým rozsahem teplot. Vzhledem k použitému WDR (Wide Dynamic Range) CMOS snímači se širokým dynamickým rozsahem se kamera vyrovn{ se i se scénami, které současně obsahují světlé i tmavé plochy. Je tedy ide{lní pro sledov{ní např. vstupních dveří s protisvětlem, proti oknům atd. IP7142 d{le nabízí možnost Den/Noc provozu díky mechanickému IR-cut filtru (a tedy citlivosti na infračervené spektrum) a zabudovanému IR přísvitu pro noční provoz (až 15 m). Kamera IP7142 d{le obsahuje celou řadu nejmodernějších technologií, jako je například možnost využití dvou nez{vislých video/audio streamů, podpora zobrazení na mobilním telefonu (3GPP), nap{jení po Ethernetu (PoE 802.3af), obousměrné audio na b{zi protokolu SIP, rozhraní RS-485 pro ovl{d{ní polohovacích hlavic nebo podpora šifrovaného přenosu dat pomocí protokolu HTTPS. Kamera VIVOTEK IP7142 nabízí vše pro profesion{lní kamerové sledov{ní scén s extrémním kontrastem ve vnitřním i venkovním prostředí. 2

3 UPOZORNĚNÍ Zabezpečovací kamery mohou být z{kony Vašeho st{tu zak{z{ny. Síťov{ kamera není jenom kamera vybaven{ velmi výkonným web serverem, ale také mnohostranný zabezpečovací systém. Prosím ujistěte se před instalací síťové kamery, zda její instalace není v rozporu se z{kony Vašeho st{tu. Po otevření balení kamery prosím pečlivě zkontrolujte obsah podle přiloženého let{ku Obsah balení. Přečtením a postupov{ním podle n{vodu pro instalaci zabr{níte zničení kamery způsobeným nespr{vným použitím a předejdete případným problémům při jejím použív{ní. IP kamera je síťové zařízení, které je snadno použitelné pro uživatele se z{kladními znalostmi fungov{ní počítačových sítí. V případě výskytu systémové chyby, kterou nelze jednoduše odstranit z důvodu chybného nastavení, postupujte podle dodatku uživatelského n{vodu Odstraňov{ní problémů. Tato kamera je síťové zařízení, jehož nastavení a provoz by mělo být srozumitelné každému se z{kladní znalostí problematiky IP počítačových sítí. Síťové kamery jsou navrženy pro mnohostranné použití, především sdílení videa, zabezpečení nebo demonstrační účely. Plné porozumění všem parametrům v kapitole Použív{ní kamery V{m umožní nejlepší využití a spr{vnou funkci. Profesion{lní uživatelé a vývoj{ři aplikací pro Internet/Intranet v tomto manu{lu naleznou z{kladní popis úprav www str{nek nebo postup integrace kamery s existujícím web serverem. 3

4 OBSAH 1 OBSAH BALENÍ FYZICKÝ POPIS Čelní pohled Konektory Svorkovnice pro připojení vstupu/výstupu nebo nap{jení Schéma zapojením digit{lního vstupu a výstupu Stavov{ LED dioda Hardwarový reset do tov{rního nastavení Reset Obnovení tov{rních hodnot INSTALACE Mont{ž kamery Připojení do sítě Instalace kamery se vzd{leným přístupem přes Internet Využití nap{jení po Ethernetu (PoE) Softwarov{ instalace PŘÍSTUP K SÍŤOVÉ KAMEŘE Přístup pomocí internetového prohlížeče Přístup pomocí RTSP přehr{vače médií Přístup z mobilního telefonu Sledov{ní a z{znam pomocí dodaného SW HLAVNÍ STR[NKA KAMERY Logo společnosti VIVOTEK Menu Host Name

5 5.4 Okno s živým obrazem CLIENT SETTINGS (NASTAVENÍ KLIENTA) Volba zdroje obrazu a zvuku (volba streamu) Nastavení komprese MPEG Nastavení přenosového protokolu pro MPEG Nastavení ukl{d{ní souborů MP CONFIGURATION (NASTAVENÍ) System (Systém) Host name (N{zev hostitele) System Time (Systémový čas) Digit{lní vstup a výstup (DI and DO) Security (Zabezpečení) Root Password (Heslo uživatele root) Add User (Přidat uživatele) Manage User (Spr{va uživatelů) HTTPS Enable HTTPS (Povolit HTTPS) Create and install certificate (Vytvoření a instalace certifik{tu) Network (Síť) Network type (typ sítě) HTTP HTTPS Two way audio (Obousměrné audio) FTP RTSP Streaming DDNS Access list (Spr{va přístupu) Audio and Video (Zvuk a obraz) Video Settings (Nastavení obrazu) Audio settings (Nastavení zvuku) Motion detection (Detekce pohybu) Camera control (Ovl{d{ní připojené polohovací hlavice) Preset position (Nastavení prepozic) Custom command (Vlastní příkazy) Application (Využití) Media settings (Nastavení médií)

6 Server settings (Nastavení serveru) Event settings (Nastavení ud{lostí) Recording (Z{znam) System log (Logy systému) Remote log (Vzd{lený log) Current log (Současný log) View parameters (Zobrazit parametry) Maintenance (Údržba) Reboot (Restartovat) Restore (Obnova tov{rního nastavení) Upload / Export Daylight Saving Time Configuration File (Nahr{t / Exportovat konfigurační soubor pro přechod na letní čas Upgrade firmware (Aktualizace firmware v kameře) PŘÍLOHA - URL PŘÍKAZY KAMERY Úvod Získ{ní aktu{lního obr{zku Přehled dostupných parametrů POZN[MKA K LICENCÍM NA POUŽITÉ TECHNOLOGIE Technologie MPEG-4 AAC Technologie MPEG AMR-NB standard ELEKTROMAGNETICK[ KOMPATIBILITA (EMC) Odpovědnost

7 1 OBSAH BALENÍ IP kamera IP7142 sluneční clona sada šroubů stoj{nek pro mont{ž na zeď nebo pod strop nap{jecí adaptér s{ček pohlcující vlhkost (silica gel) spojka RJ45 samice/samice CD s programovým vybavením rychl{ instalační příručka z{ruční list 2 FYZICKÝ POPIS 2.1 Čelní pohled Světlocitlivý senzor Objektiv IR LED diody 2.2 Konektory Svorkovnice Konektor RJ45 pro připojení sítě (10/100 Mbit Ethernet) Výstup audia (zelený) Mikrofonní vstup (růžov{) Zemnící vodič Ventil{tor se automaticky spustí, pokud teplota uvnitř krytu přes{hne 50 C. 7

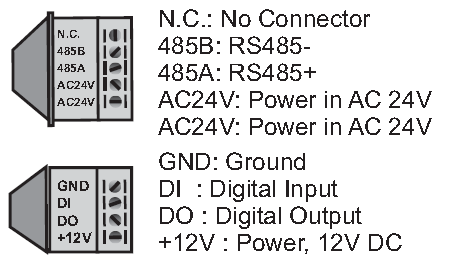

8 2.3 Svorkovnice pro připojení vstupu/výstupu nebo nap{jení Tato kamera obsahuje svorkovnici, kterou lze využít pro připojení externích zařízení na její vstup/výstup. Popis zapojení: N.C.: není zapojeno N.C.: není zapojeno N.C.: není zapojeno AC24V: vstupní nap{jení 24V AC (střídavé) AC24V: vstupní nap{jení 24V AC (střídavé) GND: uzemnění DI: digit{lní vstup DO: digit{lní výstup +12V: výstupní nap{jení 12V DC (stejnosměrné) Pin N{zev Popis N.C. Není zapojeno RS485B RS485-3,3 V RS485A RS485+ 3,3 V AC24V Nap{jecí vstup 24VAC 24VAC +/- 5% AC24V Nap{jecí vstup 24VAC 24VAC +/- 5% GND Uzemnění Společn{ zem DI Digit{lní vstup Aktivace zkratem se zemí, izolace 2kV DO Digit{lní výstup Max 40VDC, 400 ma, izolace 2kV +12V Nap{jecí výstup 12VDC 12VDC +/- 10%, max 400 ma 8

9 2.4 Schéma zapojením digit{lního vstupu a výstupu 2.5 Stavov{ LED dioda Dioda reprezentuje stav IP kamery. Blikající červen{ (dva rychlé, jeden kr{tký): 1. Po zapojení nap{jení. 2. V průběhu restartu nebo resetu kamery do tov{rního nastavení. 2.6 Hardwarový reset do tov{rního nastavení Reset do tov{rního nastavení lze použít, pokud kamera nepracuje spr{vně, nelze nalézt na síti nebo bylo zapomenuto heslo administr{tora. Po obnovení tov{rních hodnot je třeba provést nové nastavení. Tlačítko reset Stavov{ LED dioda 9

10 2.6.1 Reset Stiskněte kr{tce tlačítko Reset pomocí dlouhého špičatého předmětu, např. kancel{řské svorky a vyčkejte, než kamera znovu nabootuje. Výsledek je stejný, jako když odpojíme a znovu připojíme nap{jení Obnovení tov{rních hodnot Držte tlačítko reset minim{lně po dobu 5 sekund, dokud stavov{ LED dioda nebude blikat 2 rychle a 1 dlouze. 10

11 3 INSTALACE 3.1 Mont{ž kamery 1. Odšroubujte proti směru hodinových ručiček čelní kryt kamery. 2. Přimontujte kameru pomocí dodaného stoj{nku na zeď či pod strop. 3. Připojte kameru do sítě a připojte nap{jení (pokud nepoužív{te PoE). Více v kapitole Nainstalujte si na Vašem PC program Installation Wizard 2 z dodaného CD. Více kapitola Připojte se k IP kameře pomocí prohlížeče, více v kapitole Povolte aretační šroub Zoomu, nastavte přiblížení a opět zafixujte. Povolte ovl{dací šroub Focusu, zaostřete obraz a opět zafixujte. 7. Vložte do krytu kamery dodaný s{ček na pohlcov{ní vlhkosti (Silica gel) a uzavřete kryt. Při každém otevření krytu kamery prosím s{ček vyměňte. 11

12 Pokud chcete kameru provozovat ve venkovním prostředí a využít sluneční clonu, postupujte prosím podle n{sledujících kroků: 1. Našroubujte dva dodané šrouby. 2. Nasaďte dodanou sluneční clonu a posuňte do požadované polohy. 3. Zafixujte clonu pomocí dvou dodaných šroubů (pro stropní mont{ž využijte jiné šrouby na obr{zku Ceiling mount). 12

13 3.2 Připojení do sítě Instalace kamery se vzd{leným přístupem přes Internet Tato sekce popisuje instalaci kamery se vzd{leným přístupem přes Internet. 1. Pokud m{te externí zařízení, jako jsou senzory nebo poplachové sirény, připojte se na svorkovnici. 2. Propojte síťový kabel RJ45 na kameře s kabelem ke switchi pomocí dodané spojky. Při připojení přímo k síťové kartě počítače použijte křížený síťový kabel. 3. Připojte nap{jecí adaptér do kamery a pak do z{suvky. 13

14 Způsoby instalace kamery pro přístup z Internetu: Připojení k Internetu s routerem 1. Zapojte kameru do portu LAN Vašeho routeru. Prostředí Vaší sítě tedy vypad{ obdobně jako na n{sledujícím schématu: Jak získat IP adresu se dozvíte v kapitole Softwarov{ instalace. 2. V tomto případě je síťov{ LAN adresa Vaší kamery D{le přesměrujte ve Vašem routeru (funkce označovan{ většinou Port Forwarding, někdy též NAT, Virtual Server, <) porty: HTTP RTSP RTP audio RTCP audio RTP video RTCP video Pokud jste změnili na str{nce Network v nastavení kamery výchozí hodnoty portů, přizpůsobte změn{m nastavení routeru. Výchozí porty jsou: 80, 55, Pro informace o nastavení routeru prosím vyhledejte manu{l k routeru či kontaktujte jeho dodavatele. 14

15 3. Zjistěte veřejnou adresu routeru poskytovanou Vaším poskytovatelem Internetu. Pro přístup kameře pak použijte adresu ve form{tu: Připojení k Internetu s veřejnou IP adresou Tuto variantu využijte, pokud kameru připojujte přímo k Internetu s veřejnou IP adresou bez prostřednictví routeru, což je dost netypický případ. Parametry nastavení sítě naleznete v kapitole LAN. Připojení k Internetu pomocí PPPoE (Point-to-Point over Ethernet) Tuto variantu využijte, pokud kameru připojujete přímo k Internetu pomocí DSL linky. I toto je dost neobvyklý případ, protože z{kazníci připojení k internetu pomocí DSL (ADSL) mají od svého poskytovatele DSL modem, který obsahuje i router. Parametry nastavení sítě naleznete v kapitole PPPoE. 15

16 3.3 Využití nap{jení po Ethernetu (PoE) Použití switche s podporou PoE Kamera splňuje normu 802.3af, lze ji tedy nap{jet stejným kabelem, který přen{ší data. Pokud V{š switch/router podporuje PoE, připojte kameru do PoE portu. Použití switche bez podpory PoE Kamera splňuje normu 802.3af, lze ji tedy nap{jet stejným kabelem, který přen{ší data. Pokud V{š switch/router nepodporuje PoE, připojte mezi switch/router a kameru 802.3af PoE injektor (volitelné příslušenství). 16

17 3.4 Softwarov{ instalace Po fyzickém připojení kamery může uživatel využít program Installation Wizard 2 z přiloženého CD (nebo str{nek ) pro zjištění IP adresy kamery. Ten je třeba nejprve nainstalovat. 1. Nainstalujte Installation Wizard Program pro spuštění analyzuje Vaše síťové prostředí. Pro pokračov{ní stiskněte Next. 3. Program vyhled{ ve Vaší síti všechna podporovan{ zařízení VIVOTEK. 4. Po prohled{ní dvojklikněte na některý nalezený produkt (model a MAC adresa se shoduje s kamerou, kterou chcete zobrazit/nastavit) pro otevření kamery v Microsoft Internet Exploreru. 17

18 4 PŘÍSTUP K SÍŤOVÉ KAMEŘE Tato kapitola popisuje způsoby, jak z IP kamery získat obraz a zvuk pomocí internetových prohlížečů, RTSP přehr{vačů, 3GPP kompatibilních mobilních telefonů a z{znamového SW VIVOTEK. 4.1 Přístup pomocí internetového prohlížeče 1. Spusťte svůj oblíbený webový prohlížeč (Microsoft Internet Explorer, Mozilla Firefox, Netscape) 2. Zadejte IP adresu kamery, případně ji v prostředí LAN zjistěte pomocí programu Installation Wizard 2 3. Na úvodní str{nce je zobrazeno video z kamery 4. Při prvním přístupu je nutné nainstalovat doplněk (plugin) do prohlížeče: Pozn.: Pokud použív{te prohlížeče Mozilla Firefox nebo Netscape, bude V{š prohlížeč pro zobrazení video používat přehr{vač Apple Quick Time (případně program Quick Time Alternative). Pokud jej nem{te, nainstalujte jej. 18

19 Ve výchozím nastavení není síťov{ kamera chr{něna heslem. Pro zabr{nění neopr{vněného přístupu je důrazně doporučené nastavit heslo administr{tora (root). Více v kapitole Zabezpečení. Pokud vidíte dialog informující že Vaše úroveň zabezpečení zakazuje spouštění doplňků ActiveX, povolte v Microsoft Internet Exploreru ActiveX. 1. Zvolte Tools > Internet Options > Security > Custom Level 2. Najděte položku Download signed ActiveX controls; zvolte Enable (Povolit) nebo Prompt (Dot{zat). OK. 19

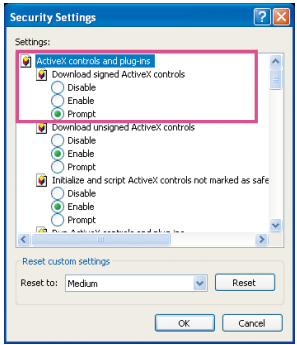

20 3. Aktualizujte v prohlížeči str{nku a nainstalujte ovl{dací prvek ActiveX podle instrukcí na obrazovce. 4.2 Přístup pomocí RTSP přehr{vače médií Pro zobrazení MPEG-4 videa z kamery pomocí přehr{vače médií můžete použít například Apple Quick Time, Real Player, či VLC Player. 1. Spusťte přehr{vač 2. Zvolte Soubor > Otevřít (File > Open URL, příp. Network, Stream atd) 3. Zadejte rtsp://ip_adresa:rtsp_port/rtsp_access_name pro stream1 nebo stream2. Většina přehr{vačů podporuje pro přehr{v{ní RTSP jen port Zobrazí se video 20

21 4.3 Přístup z mobilního telefonu Pro přístup na IP kameru z mobilního telefonu musí být kamera přístupn{ z Internetu. Pro zajištění spr{vné funkčnosti prosím překontrolujte n{sledující nastavení: 1. Protože většina přehr{vačů v mobilech nepodporuje RTSP autentizaci, vypněte ji na str{nce Network v nastavení kamery. 2. Jelikož je kapacita datové linky telefonu omezen{, nastavte prosím parametry videa takto (pro GPRS/EDGE připojení): MPEG-4, rozlišení 176x144px, 5fps, Intra frame period 1s, constant bit rate 40kbit/s, audio GSM-AMR 12.2kbps. 3. Většina přehr{vačů a poskytovatelů připojení podporuje jako RTSP port pouze výchozí adresu 554. V ide{lním případě nastavte tedy tuto hodnotu na kameře, případně i na routeru (překlad portů 1:1). 4. Zadejte IP adresu kamery ve form{tu rtsp://ip_adresa:rtsp_port/rtsp_access_name pro stream1 nebo stream2 do internetového prohlížeče nebo přehr{vače médií ve Vašem telefonu. Např.: rtsp:// /live.sdp 4.4 Sledov{ní a z{znam pomocí dodaného SW Souč{stí balení kamery je CD s aplikačním software VIVOTEK ST3402, který umožňuje sledov{ní, konfiguraci a z{znam až 16 kamer VIVOTEK. Program nainstalujte a v nastavení přidejte požadované kamery. Pro podrobný postup nastavení a použití ST3402 viz. Uživatelský n{vod k tomuto SW. Pro z{znam z IP kamery IP7142 můžete také využít novější software ST7501 pro až 32 kamer (klient/server, DB, <). Oba programy lze také zdarma st{hnout ze str{nek nebo. 21

22 5 HLAVNÍ STR[NKA KAMERY Tato kapitola popisuje rozložení prvky hlavní str{nky IP kamery. 5.1 Logo společnosti VIVOTEK Po kliknutí na toto logo navštívíte webové str{nky společnosti VIVOTEK, Inc. 5.2 Menu Snapshot (Uložení snímku) klikněte pro uložení aktu{lního snímku. V nově otevřeném okně klikněte pravým tlačítkem myši a zvolze Uložit obr{zek jako : Obr{zek lze uložit do form{tu JPEG nebo BMP. Language (Jazyk) umožňuje přepnout jazyk webového rozhraní, čeština ale bohužel není podporov{na. Configuration (Nastavení) přejdete na str{nky s nastavením kamery. Přístup do nastavení je doporučeno chr{nit heslem administr{tora root. Client Settings (Nastavení klienta) umožňuje nastavit požadavky na komunikaci kamery s klientem (internetovým prohlížečem). Digital Output (Digit{lnívýstup) umožňuje ovl{d{ní externího zařízení prostřednictvím digit{lního výstupu kamery. 22

23 5.3 Host Name N{zev kamery. 5.4 Okno s živým obrazem Při použití komprese MPEG-4 vypad{ okno se živým obrazem n{sledovně (Microsoft Internet Explorer): Video title popisek videa. Time (Čas) Ukazuje aktu{lní datum a čas kamery. Title and time (Čas a datum) do obrazu lze vložit popisek a aktu{lní datum a čas. MPEG-4 protocol and media options (volby protokolu a médií MPEG-4) informace o přenosu při použití komprese MPEG-4. 23

24 Ovl{dací prvky audia a videa ovl{dací prvky obrazu a zvuku. U některých modelů kamer nemusí být všechny dostupné: Digit{lní zoom klikněte na Disable digital zoom pro zapnutí. Nastavte zvětšení v procentech a myší pohybujte lupou v obraze. MP4 z{znam klikněte pro uložení videa ve form{tu MP4 na V{š počítač. Ukl{d{ní zastavíte kliknutím na tlačítko Stop recording. Po ukončení prohlížeče se ukončí i z{znam. Cestu na disku počítače pro ukl{d{ní videa nastavíte na st{nce Client settings (nastavení klienta). Mluvit pokud je ke kameře připojen externí reproduktor, můžete využít toto tlačítko pro přenos zvuku ke kameře. Pro vypnutí stiskněte tlačítko znovu. Pauza pozastavení přenosu obrazu a zvuku. Spustíte opětovným kliknutím, tlačítko se po kliku na Pause mění na tlačítko Play. Stop zastavení přenosu obrazu a zvuku. Spustíte opětovným kliknutím, tlačítko se po kliku na Pause mění na tlačítko Play. Hlasitost umožňuje nastavit hlasitost přen{šeného zvuku. Ztišit vypne příjem zvuku. Po aktivaci se tlačítko změní na. Hlasitost mikrofonu - umožňuje nastavit citlivost mikrofonu na lok{lním počítači. Ztišit vypne mikrofon místního počítače. Po aktivaci se tlačítko změní na 24

25 Při použití komprese MJPEG vypad{ okno se živým obrazem n{sledovně (Internet Explorer): Video title popisek videa. Time (Čas) Ukazuje aktu{lní datum a čas kamery. Title and time (Čas a datum) do obrazu lze vložit popisek a aktu{lní datum a čas. Ovl{dací prvky videa ovl{dací prvky obrazu a zvuku. U některých modelů kamer nemusí být všechny dostupné: Digit{lní zoom klikněte na Disable digital zoom pro zapnutí. Nastavte zvětšení v procentech a myší pohybujte lupou v obraze. MP4 z{znam klikněte pro uložení videa ve form{tu MP4 na V{š počítač. Ukl{d{ní zastavíte kliknutím na tlačítko Stop recording. Po ukončení prohlížeče se ukončí i z{znam. Cestu na disku počítače pro ukl{d{ní videa nastavíte na st{nce Client settings (nastavení klienta). Mluvit pokud je ke kameře připojen externí reproduktor, můžete využít toto tlačítko pro přenos zvuku ke kameře. Pro vypnutí stiskněte tlačítko znovu. Hlasitost mikrofonu - umožňuje nastavit citlivost mikrofonu na lok{lním počítači. Ztišit vypne mikrofon místního počítače. Po aktivaci se tlačítko změní na 25

26 6 CLIENT SETTINGS (NASTAVENÍ KLIENTA) Tato kapitola popisuje možnosti zdroje obrazu (streamu), nastavení přenosu a ukl{d{ní pro místní počítač. Po provedení změn klikněte na tlačítko Save pro uložení. 6.1 Volba zdroje obrazu a zvuku (volba streamu) 6.2 Nastavení komprese MPEG-4 Lze zvolit, zda přen{šet obraz, zvuk nebo obojí. Volba je funkční pouze při kompresi MPEG Nastavení přenosového protokolu pro MPEG-4 Umožňuje zvolit protokol pro přenos dat mezi klientem a kamerou. Nastavení umožňuje výběr ze tří možných protokolů UDP unicast, UDP multicast, TCP a HTTP. UDP unicast - lze dos{hnout nejplynulejšího obrazu a zvuku, ale některé pakety mohou být ztraceny z důvodu omezení šířky přenosového p{sma v síti, jehož n{sledkem je degradace kvality obrazu a zvuku. Využijte, pokud preferujete plynulost a rychlost přenosu 26

27 před kvalitou obrazu. Každý unicastový uživatel kamery vytv{ří vlastní datový tok a kamera umožňuje připojení maxim{lně 10 klientů současně. UDP multicast tento protokol umožňuje síťové infrastruktuře s podporou multicast (routery a switche, protokol IGMP) replikovat data pro přihl{šené klienty. To současně snižuje požadavky na kapacitu síťového připojení i umožňuje obsluhu mnoha klientů současně. Pro využití multicastu jej musíte na str{nce Network nastavit a povolit. Volba TCP zajistí, že ž{dný paket nebude ztracen a zobrazovaný obraz bude přesnější a detailnější, ale na úkor plynulosti přenosu. Protokol HTTP m{ podobné vlastnosti jako TCP, navíc není třeba pro provoz kamery otevírat jiné porty, než port 80. Nem{te-li ž{dné specifické potřeby a nevíte, jakou volbu vybrat, použijte volbu UDP. Klient automaticky vyzkouší nastavení v pořadí UDP, TCP a HTTP. V případě problémů se zobrazov{ním obrazu nebo zvuku je doporučeno postupně ručně nastavit přenosový protokol na UDP a v případě nefunkčnosti na TCP. Zvolený přenosový protokol je uložen v počítači uživatele a bude použit pro budoucí připojení. 6.4 Nastavení ukl{d{ní souborů MP4 Uživatel může uložit video po kliknutí na tlačítko Start MP4 Recording živým obrazem z kamery. Zde můžete nastavit, kam a s jakým n{zvem z{znamy ukl{dat. pod chcete Folder cílov{ složka pro uložení souborů s videem. File Name Prefix předpona n{zvu ukl{daného souboru. Add date and time suffix to the file name do n{zvu souboru bude vloženo a aktu{lní datum a čas. 27

28 7 CONFIGURATION (NASTAVENÍ) Klikněte na odkaz Configuration na hlavní str{nce pro vstup do nastavení kamery. Tam m{ přístup pouze uživatel s opr{vněním Administrator. 7.1 System (Systém) Host name (N{zev hostitele) N{zev hostitele (Host name) text, který se zobrazí jako nadpis v horní č{sti titulní strany. 28

29 7.1.2 System Time (Systémový čas) Povolit letní čas (Enable daylight saving time) tuto volbu zaškrtněte, pokud chcete, aby kamera automaticky přepínala na letní čas a zpět. Před aktivací této volby prosím zvolte spr{vnou časovou zónu (ČR a SR GMT+). Poté se zobrazí datum a čas, kdy dojde k přepnutí na letní čas a zpět. Manu{lně lze datum a čas přechodu upravit pomocí exportu a importu konfiguračního souboru pro lení čas. Časové p{smo (Time zone) nastavte časové p{smo podle umístění kamery pro ČR a SR zvolte GMT+1. Zachovat st{vající datum a čas (Keep current date and time) - zachov{ aktu{lní datum a čas kamery. Interní hodiny re{lného času uchovají datum a čas i v případě odpojení od nap{jení. Synchronizovat s časem počítače (Sync with computer time) - synchronizuje datum a čas s hodnotami v počítači. Hodnota data a času je přečtena z PC a nastavena v kameře. Manu{lně (Manual) - administr{tor může nastavit datum a čas ručně. Automaticky (Automatic) - synchronizuje čas s NTP serverem přes Internet při každém restartu kamery. Synchronizace selže, pokud se nelze k NTP serveru připojit. (NTP 29

30 Server síťového času doporučujeme používat ntp.cesnet.cz napojený na České referenční hodiny). NTP server (NTP Server) zadejte IP adresu nebo doménový n{zev NTP serveru. Pokud pole nevyplníte, použije se server výchozí. Interval aktualizace (Update time) zvolte, jestli chcete, aby se datum a čas aktualizoval automaticky každou hodinu, den, týden nebo měsíc Digit{lní vstup a výstup (DI and DO) Digit{lní vstup (Digital Input) zadejte, který stav na vstupu kamery bude br{n jako alarmový (bez napětí low, nebo s napětím high). Digit{lní výstup (Digital Output) zadejte, který stav na výstupu kamery bude br{n jako norm{lní (zda sepnuto nebo rozepnuto). Pozn{mka: Čím později stisknete tlačítko Uložit, tím později se čas aktualizuje. 30

31 7.2 Security (Zabezpečení) Root Password (Heslo uživatele root) Účet administr{tora se nazýv{ root a nemůže být odstraněn. Pokud chcete používat více uživatelských účtů, nastavte prosím nejprve heslo uživatele root. 1. Zadejte do obou políček stejné heslo. 2. Klikněte na tlačítko Save. 3. Zobrazí se dialog pro přihl{šení, zadejte uživatel root a nastavené heslo Add User (Přidat uživatele) Administr{tor může vytvořit až 20 uživatelských účtů. 1. Zadejte jméno a heslo nového uživatele. 2. Nastavte opr{vnění a uložte pomocí tlačítka Add. Uživatelské účty se liší typem opr{vnění. Do nastavení kamery (Configuration) mají přístup pouze uživatelé Administrator. Uživatelé Operator a Viewer nemohou přistoupit na str{nky s nastavením kamery, ale mohou parametry 31

32 kamery číst či zapisovat pomocí URL příkazů. Uživatelé Viewer pak mohou pouze sledovat živý přenos Manage User (Spr{va uživatelů) Již vytvořené uživatelské účty lze upravovat zvolte uživatelský účet, proveďte změny a stiskněte Save - nebo mazat (Delete). 32

33 7.3 HTTPS SSL. Tato kapitola popisuje jak zabezpečit přenos dat z kamery pomocí šifrov{ní Enable HTTPS (Povolit HTTPS) Zaškrtněte položku pro zapnutí HTTPS komunikace a zvolte požadovanou možnost: HTTP & HTTPS nebo HTTPS only (jen HTTPS). Nejprve musíte vytvořit a nainstalovat certifik{t, pak lze nastavení uložit pomocí tlačítka Save Create and install certificate (Vytvoření a instalace certifik{tu) Create and install certificate (Vytvořit a nainstalovat certifik{t) tuto možnost zvolte, jestli chcete vytvořit certifik{t certifikační autoritou. 1. Klikněte na tlačítko Create u položky Certificate request, zobrazí se nové okno. 2. Vyplňte údaje požadované pro ž{dost o certifik{t (CSR) a klikněte na Save. 33

34 3. Příklad CSR: 4. Kontaktujte certifikační autoritu, kter{ V{m na z{kladě CSR vygeneruje SSL certifik{t. Ten poté vložte do str{nky kamery. 5. Klikněte na Home pro n{vrat na hlavní str{nku s obrazem z kamery. Nyní změňte z{pis IP adresy z na a potvrďte. Při zobrazení varovných dialogů pokračujte stiskem OK nebo Ano. 34

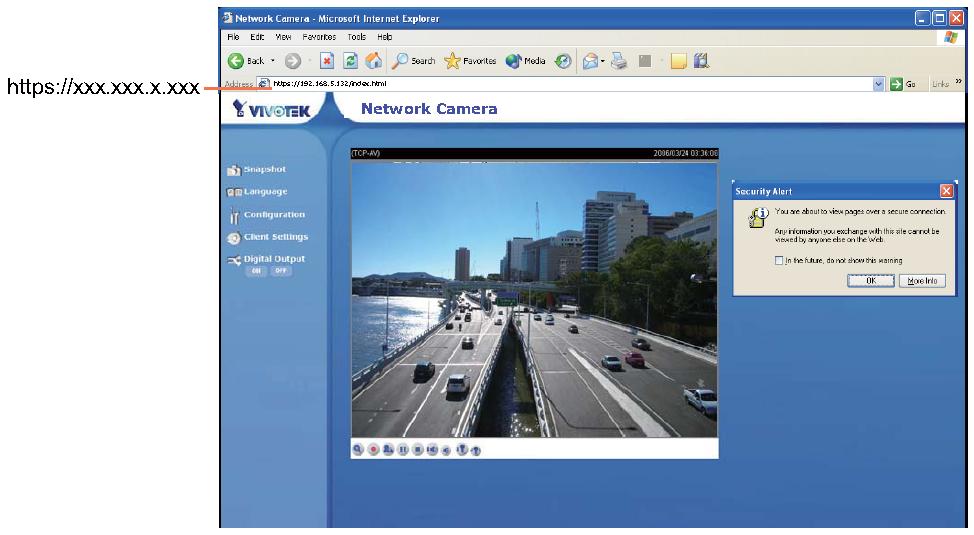

35 Create self-signed certificate automatically (Vytvořit automaticky certifik{t podepsaný s{m sebou) 1. Klikněte na tlačítko Create u položky Self-signed certificate. Dojde k otevření nového okna. 2. Vyplňte údaje požadované pro ž{dost o certifik{t (CSR) a klikněte na Save. 3. Klikněte na Home pro n{vrat na hlavní str{nku s obrazem z kamery. Nyní změňte z{pis IP adresy z na a potvrďte. Při zobrazení varovných dialogů pokračujte stiskem OK nebo Ano. 35

36 Informace o certifik{tu Po vytvoření budou zobrazeny vlastnosti certifik{tu. Pro zobrazení detailních informací klikněte na Property. Pro odstranění podepsaného certifik{tu prosím odškrtněte položku Enable HTTPS secure connection a stiskněte tlačítko Remove. 36

37 7.4 Network (Síť) Tato kapitola popisuje, jak nastavit kabelové síťové připojení kamery Network type (typ sítě) LAN Zvolte tuto možnost, pokud je kamera připojena do místní sítě a uživatelé na ni budou přistupovat také z lok{lní sítě. Výchozí nastavení sítě je LAN. Nezapomeňte změny uložit stiskem tlačítka Save. Get IP address automatically (Získat IP adresu automaticky) zvolte tuto možnost, aby kamera po každém restartu automaticky získala IP adresu od DHCP serveru v síti. Use fixed IP address (Používat pevnou IP adresu) zvolte pro možnost ručního zad{ní parametrů sítě. Enable UPnP presentation (Zapnout UPnP prezentaci) - nastavení položky aktivuje/vypín{ službu UPnP Universal Plug and Play. V případě, že je služba zak{z{na, nebude kamera nalezena jako položka ve složce Síťové okolí (My network places). Tato funkce je podporov{na v operačním systému Microsoft Windows XP a novějších. Podpora UPnP musí být nainstalov{na a povolena. 37

38 Enable UPnP Port Forwarding (Povolit přesměrov{ní portů pomocí UPnP ) tato volba zapín{/vypín{ automatické nastavení přesměrov{ní portů pro vzd{lený přístup na kameru (z Internetu) na Vašem routeru. Pokud je ve Vaší síti router s podporou UPnP Port Forwarding, provede pro kameru automaticky mapov{ní portů a kameru je poté možné otevřít přímo v prohlížeči na daném portu bez jakéhokoliv dalšího nastavov{ní. PPPoE (Point-to-Point over Ethernet) Zvolte tuto možnost, pokud kameru připojujete přímo na Internet prostřednictvím protokolu PPPoE (nepříliš čast{ situace). Pro využití této funkce je třeba účet u poskytovatele Internetu. Postupujte podle n{sledujících kroků pro získ{ní veřejné IP adresy Vaší kamery: 1. Nejprve nastavte kameru v prostředí LAN 2. Jděte na Home > Configuration > Application > Server Settings a přidejte nový server nebo FTP. 3. Přejděte na Configuration > Application > Media Settings a nastavte System log, který obsahuje informace o veřejné IP adrese kamery v textovém form{tu. 4. Vraťte se na str{nku Configuration > Network > Network Type, zvolte PPPoE, zadejte požadované údaje získané od poskytovatele připojení a stiskněte Save. 5. Kamera restartuje. 6. Vypněte nap{jení, přepojte kameru ze sítě LAN do Internetu a znovu zapojte nap{jení. 38

39 Pozn{mka: Pokud jsou výchozí porty již obsazeny jinou službou, zvolí IP kamera jiné hodnoty. Pokud není Vaším router podporov{na funkce UPnP Port Forwarding, zobrazí se chybov{ hl{ška: Error: Router does not support UPnP port forwarding. Kroky nutné pro instalaci a povolení UPnP na Vašem počítači (Windows XP), musíte být přihl{šeni jako Administrator: 1. Otevřete nabídku Start > Control Panel (Ovl{dací panely) > Add or Remove Programs (Přidat nebo odebrat programy). 2. Klikněte na Add/Remove Windows Components. 3. Zvolte Networking services (Síťové služby) a Details (Detaily). 39

40 4. Pokud není, zaškrtněte volbu Universal Plug and Play a stiskněte OK. 5. V dalším okně stiskněte OK. 6. Klikněte na Finish. UPnP je nyní nainstalov{no a povoleno. Jak funguje UPnP? Síťov{ technologie UPnP umožňuje automatické nastavení a vyhledaní zařízení přidaných do počítačové sítě. Služby a možnosti poskytované síťovými zařízeními, jako jsou síťové tisk{rny či printservery, sdílení souborů atd. jsou navz{jem dostupné bez obtěžující nutnosti složitého nastavov{ní. V případě síťových kamer umožní, aby byly zobrazeny v My Network Places (Síťové okolí). Povolení UPnP Port Forwardingu umožní kameře kameře automaticky nastavit (otevřít) sekund{rní, nikoliv prim{rní, HTTP port na Vašem routeru. To znamen{, že při přístupu na kameru z Internetu budete muset číslo sekund{rního HTTP portu přidat za veřejnou IP adresu kamery. Například pokud je prim{rní HTTP port nastaven na 80 a sekund{rní na 8080, budete na kameru přistupovat takto: z Internetu např.: a z místní sítě třeba nebo Pokud jsou špatně nastaveny parametry připojení kamery k Internetu pomocí PPPoE nebo připojení nefunguje, proveďte uvedení kamery do tov{rního nastavení (viz. kapitola Uvedení to tov{rního nastavení) a nastavte ji znovu z LAN. 40

41 7.4.2 HTTP Pokud chcete využívat HTTP autentifikaci, přesvědčte se, že m{te nastavení heslo administr{tora root, viz kapitola Zabezpečení. Authentification (Ověření) podle potřeby kamera podporuje dva typy nastavení zabezpečení HTTP přenosů: basic a digest. Pokud je zvolena možnost basic, je heslo přen{šeno v textovém tvaru hrozí zde tedy teoreticky riziko zachycení obsahu nepovolenou osobou. Naproti tomu metoda digest přen{ší heslo šifrované algoritmem MD5, nabízí tedy lepší ochranu před nechtěným přístupem neopr{vněné osoby ke kameře. HTTP Port / Secondary HTTP Port (HTTP / sekund{rní HTTP port) ve výchozím stavu jsou nastaveny na hodnoty 80 a Také jim může být přiřazeno jakékoliv jiné číslo z intervalu 1025 až Pokud jsou porty nastaveny špatně, zobrazí se varovný dialog: Pro připojení ke kameře v prostředí LAN lze využít oba porty. Na kameru tedy se tedy připojíte zad{ním např: nebo Access name for stream 1 / Access name for stream 2 jméno pro přístup ke streamu 1, resp. streamu 2. Pokud použijete pro přístup ke kameře Mozilla Firefox nebo Netscape a stream nastaven na MJPEG, bude prohlížeč dost{vat od kamery kontinu{lní tok JPEG obr{zků. Tato technologie zn{m{ jako server push umožňuje zobrazit živé video z kamery i v těchto alternativních prohlížečích. Na daný stream se připojíte zad{ním URL příkazu: adresa>:<http port>/<access name pro stream1 nebo stream2> do adresní ř{dky prohlížeče. 41

42 Například pokud je Access Name pro stream2 nastaven na video2.mjpg : 1. Otevřete Firefox nebo Netscape 2. Zadejte URL příkaz do adresního ř{dku a potvrďte. 3. Zobrazí se obraz. Pozn{mka: Microsoft Internet Explorer tuto technologii nepodporuje HTTPS Ve výchozím stavu je nastavena hodnota HTTPS portu na 443. Může to také být jakékoliv neobsazené číslo z intervalu 1025 až Two way audio (Obousměrné audio) Ve výchozím stavu je nastavena hodnota portu pro obousměrný přenos zvuku (SIP) na Může to také být jakékoliv neobsazené číslo z intervalu 1025 až Tato kamera podporuje obousměrný přenos zvuku, takže oper{toři mohou naslouchat i mluvit současně. Pro komunikaci s lidmi v okolí kamery lze použít zabudovaný či externí mikrofon a externí reproduktor. 42

43 Připomín{me, že komprese MJPEG přen{ší pouze sérii statických JPEG obr{zků. Pokud chcete využívat zvukový přenos ujistěte se, že je komprese pro jeden ze streamů nastavena na MPEG-4 a na že na zobrazovacím počítači je přenos audia povolen (nastavení Video and Audio v Client settings). Pro zapnutí přenosu zvuku směrem ke kameře klikněte na, pro změnu citlivosti mikrofonu na a na pro vypnutí mikrofonu. Pro ukončení přenosu zvuku zm{čkněte tlačítko FTP FTP server v kameře může být využit například pro stažení zaznamenaných obr{zků či kr{tkých videoklipů z paměti kamery nebo k aktualizaci firmware v kameře prostřednictvím aplikace Installation Wizard 2. Ve výchozím stavu je nastavena hodnota portu pro FTP na 21. Může to také být jakékoliv neobsazené číslo z intervalu 1025 až

44 7.4.6 RTSP Streaming Pokud chcete využívat RTSP autentifikaci, přesvědčte se, že m{te nastavení heslo administr{tora root, viz kapitola Zabezpečení. Authentification (Ověření) podle potřeby kamera podporuje tři typy nastavení zabezpečení RTSP přenosů: disable (vypnuto), basic a digest. Pokud je zvolena možnost basic, je heslo přen{šeno v textovém tvaru hrozí zde tedy teoreticky riziko zachycení obsahu nepovolenou osobou. Naproti tomu metoda digest přen{ší heslo šifrované algoritmem MD5, nabízí tedy lepší ochranu před nechtěným přístupem neopr{vněné osoby ke kameře. Přehr{vač Real Player nepodporuje metodu digest, většina mobilních telefonů vyžaduje autentifikaci zcela vypnutou disabled. Access name for stream 1 / Access name for stream 2 jméno pro přístup ke streamu 1, resp. streamu 2. Pokud použijete pro přístup ke kameře přehr{vač médií (např. Apple Quick Time, Real Player, VLC Player), nastavte požadovaný stream na MPEG-4 a přehr{vače zadejte URL příkazu: adresa>:<http port>/<access name pro stream1 nebo stream2> do adresní ř{dky prohlížeče. Například pokud je Access Name pro stream 1 nastaven na live.sdp : 1. Otevřete přehr{vač médií 44

45 2. Zvolte v menu Soubor > Open URL (případně Open Network atp.) 3. Zadejte URL příkaz do adresního ř{dku a potvrďte. 4. Zobrazí se obraz. RTSP port /RTP port for video, audio/ RTCP port for video, audio Protokol RTSP (Real Time Streaming Protocol) umožňuje řídit přenos streamovaných dat. Ve výchozím stavu je protokol pro RTSP nastaven na hodnotu 554. Protokol RTP (Real Time Transport Protocol) se použív{ pro přenos obrazových a zvukových dat ke klientům. Ve výchozím stavu je protokol RTP pro video nastaven na hodnotu 5556 a pro audio Protokol RTCP (Real Time Transport Control Protocol) se použív{ jako podpůrný při přenosu dat, například sleduje vytížení kapacity přenosové linky (připojení). Ve výchozím stavu je protokol RTCP pro video nastaven na hodnotu 5557 a pro audio Také jim může být přiřazeno jakékoliv jiné číslo z intervalu 1025 až Port RTP musí být sudé číslo a RTCP port je RTP port + 1, čili vždy liché číslo. Pokud změníte hodnotu RTP portu, port RTCP se přenastaví automaticky. V případě špatně zadaných hodnot se zobrazí varovn{ hl{ška: 45

46 Multicast settings for stream 1 / Multicast settings for stream 2 klikněte na položky pro zobrazení všech možností. Zaškrtněte Always multicast (Vždy multicast) pro povolení multicastu pro stream 1, resp. stream 2. Přenosov{ technologie unicast přen{ší data prostřednictvím spojů typu bodbod. Oproti tomu multicast umožňuje přenos dat k celé multicastové skupině současně. Každý z uživatelů pak získ{ lok{lní kopii dat, čímž multicast významně šetří nutnou přenosovou kapacitu linky, obzvl{šť při velkém počtu sledujících uživatelů Multicast portům může být přiřazeno jakékoliv jiné číslo z intervalu 1025 až Port multicast RTP musí být sudé číslo a multicast RTCP port je multicast RTP port + 1, čili vždy liché číslo. Pokud změníte hodnotu multicast RTP portu, multicast port RTCP se přenastaví automaticky. V případě špatně zadaných hodnot se zobrazí varovn{ hl{ška: Multicast TTL [1 až 255] určuje, kolika routery může na síti multicastový provoz projít, než vyprší jeho platnost. 46

47 7.5 DDNS Tato kapitola popisuje, jak nastavit kameru pro využití služby dynamické DNS. DDNS je služba, kter{ umožňuje kameře mít statické doménové jméno, což se hodí obzvl{šť v případě, kdy m{ Vaše připojení dynamickou veřejnou IP adresu. Enable DDNS (Povolit DDNS) zaškrtnutím zapnete DDNS. Provider (Poskytovatel) zvolte z nabídky preferovaného poskytovatele služby DDNS. VIVOTEK nabízí svým z{kazníkům využití služby dynamické DNS Safe100.net zdarma. Tohoto poskytovatele také společnost VIVOTEK doporučuje. D{le jsou podporov{ni další poskytovatelé této služby, jako Dyndns.org, TZO.com, DHS.org, CustomSafe100, dyn-interfree.it. Před tím, než můžete službu začít používat si musíte vytvořit uživatelský účet. Safe100.net 1. V nabídce DDNS zvolte Safe100.net. Pro souhlas s licenčními podmínkami klikněte na I accept. 2. V registračním formul{ři vyplňte Host name (xxx.safe100.net), , Key (klíč) a znovu Confirm Key a klikněte na Register. Po úspěšném vytvoření uživatelského účtu se zobrazí potvrzovací hl{ška. 47

48 3. Klikněte na tlačítko Copy a vyplněné údaje se automaticky přenesou do formul{ře nastavení DDNS v kameře. 4. Zvolte Enable DDNS a klikněte na Save. CustomSafe100 VIVOTEK d{le nabízí podporu služby CustomSafe V nabídce DDNS zvolte CustomSafe100. Pro souhlas s licenčními podmínkami klikněte na I accept. 2. V registračním formul{ři vyplňte Host name, , Key (klíč) a znovu Confirm Key a klikněte na Register. Po úspěšném vytvoření uživatelského účtu se zobrazí potvrzovací hl{ška. 3. Klikněte na tlačítko Copy a vyplněné údaje se automaticky přenesou do formul{ře nastavení DDNS v kameře. 4. Zvolte Enable DDNS a klikněte na Save. Forget key (Zapomenutý klíč) klikněte na toto tlačítko, pokud zapomenete klíč (key) k Vašemu účtu na Safe100.net nebo CustomeSafe100 bude doručen do Vaší ové schr{nky. Pro vytvoření uživatelských účtů u dalších providerů prosím použijte n{sledující odkazy: Dyndns.org (Dynamic) / Dyndns.org (Custom): TZO.com: DHS.org: dyn-interfree.it: 48

49 7.6 Access list (Spr{va přístupu) Tato kapitola popisuje, jak můžete chr{nit kameru před neopr{vněným sledov{ním pomocí kontroly IP adresy připojeného klienta. Kamera umožňuje dva druhy kontroly přístupu: seznam povolených (Allowed list) a zak{zaných (Deny list) IP adres. Ke kameře mají přístup pouze klienti, jejichž IP adresa je na seznamu povelených a není na seznamu zak{zaných IP adres. 1. V seznamu povolených (Allowed) nebo zak{zaných (Denied) IP adres zadejte poč{tek a konec rozsahu IP adres. Celkem lze vytvořit 10 rozsahů. 2. Pro přid{ní stiskněte tlačítko Add. Pozn{mka: Příklad: Pokud je seznam povolených nastaven na hodnoty od do a seznam zak{zaných na rozsah od do , k síťové kameře se mohou přihl{sit pouze uživatelé s IP adresou z rozmezí a Delete Allowed/Denied list (Smazat seznam povolených/zak{zaných) zvolte požadovaný z{znam v seznamu a stiskněte Delete pro jeho odstranění. 49

50 7.7 Audio and Video (Zvuk a obraz) Tato kapitola popisuje, jak nastavit parametry obrazu a zvuku IP kamery. Sest{v{ se ze dvou sekcí: Audio (Zvuk) a Video (Obraz) Video Settings (Nastavení obrazu) 50

51 Video title (Popisek obrazu) - text, který bude zobrazený v černém pruhu nad obrazem videa. Color (Barevnost) - můžete zvolit barevné nebo černobílé zobrazení obrazu. Power line frequency (Frekvence síťového nap{jení) - z{řivkové světlo blik{ v z{vislosti na frekvenci napětí. Pro ČR, SR a ostatní země EU zvolte možnost 50Hz. Po změně nap{jecí frekvence je nutné kameru vypnout a zapnout. Video orientation (Orientace obrazu) - Flip (Převr{tit): otočení obrazu okolo vodorovné osy, Mirror (Zrcadlit): otočení obrazu okolo svislé osy. Zaškrtněte obě volby pokud je kamera nainstalov{na spodní vzhůru nohama (pod stropem). White balance (Vyv{žení bílé): o Auto kamera automaticky přizpůsobí barevnou teplotu na z{kladě okolního osvětlení. Doporučen{ volba pro většinu situací. o Keep current value (Ponechat současnou hodnotu) pro manu{lní nastavení vyv{žení bílé prosím postupujte podle n{sledujících kroků: 1. Nastavte White Balance na hodnotu Auto 2. Podržte před kamerou bílý list papíru, zvolte Keep current value a uložte pomocí Save. 3. Maximum Exposure Time (Maxim{lní expoziční čas) touto volbou lze omezit maxim{lní expoziční čas kamery. Použijte ji, pokud m{te obraz příliš tmavý nebo pohybující se objekty jsou rozmazané. Lze nastavit hodnoty 1/30 s, 1/15 s, 1/5 s a Auto. Overlay title and time stamp on video (Zobrazení popisku, data a času ve videu) zaškrtněte, pokud chcete do videa vkl{dat datum, čas a popisek. Pokud je rozlišení nastaveno na 176x144 px, bude do obrazu vloženo pouze datum a čas. 51

52 Image settings (Nastavení obrazu) - stiskem tlačítka Image settings dojde k otevření dalšího okna s možností nastavení parametrů Jas (Brightness), Kontrast (Contrast), Odstín (Hue) a Sytost (Saturation) obrazu. Každ{ z voleb m{ možnost nastavení v rozsahu od -5 do +5, hodnota 0 symbolizuje výchozí nastavení. Tlačítkem Preview (N{hled) dojde k zobrazení obrazu s nastavenými hodnotami. Tlačítkem Save uložíte nastavení obrazu a pomocí Close okno zavřete. Privacy Mask (Vymaskov{ní priv{tních zón) po stisku tlačítka dojde k otevření nového okna. Priv{tní zóny lze využít k zakrytí oblastí, které by neměly být viděny osobou sledující video např. okna do soukromých bytů, elektronické z{mky s číselníkem pro zad{ní kódu atd. Místo priv{tní zóny se pak ve videu zobrazuje čern{ plocha. Pro vytvoření nových priv{tních oblastí postupujte takto: 1. Stiskněte tlačítko New. 2. Umístěte okno masky na požadovanou pozici a upravte jeho velikost. 3. Zadejte jméno okna a stiskněte tlačítko Save pro uložení. 4. Zaškrtnutím Enable privacy mask (Zapnout priv{tní maskov{ní) vymaskov{ní zón zapnete. Pozn{mka: o Lze vytvořit 5 priv{tních oblastí. o Pro zrušení oblasti klikněte na křížek v pravém horním rohu oblasti. 52

53 okna. Sensor settings (Nastavení snímače): po stisku tlačítka dojde k otevření nového Exposure level (Úroveň expozice) úroveň expozice lze ručně nastavit v rozmezí 1 až 8. Výchozí hodnota je 4. AGC (Auto Gain Control Automatické řízení zisku) automatické řízení zisku lze ručně nastavit v krocích 2, 4 a 8. Výchozí hodnota je 4. Auto Iris (Automatick{ clona) zaškrtněte, pokud chcete zapnout funkci automatické clony. Kamera pak bude automaticky měnit clonu v z{vislosti na okolním osvětlení. Enable WDR (Povolit WDR) - zaškrtněte, pokud chcete zapnout funkci WDR (Wide Dynamic Range). Kamera se pak bude schopn{ přizpůsobit i světelně velmi složitým scén{m, které obsahují z{roveň velmi světlé velmi tmavé plochy. Po zapnutí funkce WDR se zneaktivní funkce Exposure level a AGC. Switch to B/W in night mode (V noci přepnout do čb. režimu) - zaškrtněte, pokud chcete, aby se kamera v nočním režimu automaticky přepnula do černobílého zobrazení. IR cut filter zabudovaný IR-cut filtr a IR LED přísvit (dosvit až 15 m) umožňují této kameře v noci tento filtr automaticky odstranit, čímž se kamera stane citlivou na infračervené světelné spektrum. o Auto kamera bude s filtrem pracovat automaticky v z{vislosti na okolním osvětlení. o Schedule mode (Napl{novaný režim) kamera bude filtr odkl{pět v z{vislosti na nastavených časech. Zadejte čas poč{tku a konce pro denní režim, použijte 24 hodinový form{t. Výchozí hodnoty jsou 07:00 až 18:00 hod. 53

54 o Day mode (Denní režim) v tomto režimu bude filtr trvale přítomen před snímačem kamery a bude tedy filtrovat infračervené spektrum, takže barevné spektrum nebude ovlivněno. o Night mode (Noční režim) v tomto režimu bude filtr trvale odklopen, aby propustil IR světlo, což umožňuje kameře pracovat za zhoršených světelných podmínek. Pro n{hled změn stiskněte tlačítko Preview, pro n{vrat k tov{rním hodnot{m Restore. Po ukončení změn uložte tlačítkem Save a pomocí Close okno zavřete Video quality settings for stream 1 / stream 2 (Nastavení kvality pro stream 1 / stream 2) kamera umožňuje nastavit dva nez{vislé video streamy. Například lze první nastavit s vysokou kvalitou obrazu a rozlišení pro lok{lní z{znam a druhý s nízkou kvalitou a rozlišením pro vzd{lený přístup z mobilního telefonu. o Mode (Režim) kamera podporuje dvě metody komprese obrazu MPEG-4 a MJPEG. Pokud je kamera nastavena do režimu MPEG-4, je obraz streamov{n pomocí protokolu RTSP a jsou umožněna 4 další nastavení kvality obrazu: o Frame Size (Velikost obrazu) - jsou k dispozici tři rozlišení: , , bodů. Větší rozlišení vyžaduje pro přenos obrazu rychlejší připojení. o Maximum frame rate (Maxim{lní snímkovací frekvence) nastavte maxim{lní požadovaný počet snímků za sekundu. Vyšší hodnoty produkují plynulejší obraz, za cenu přenosu většího množství dat. Při nastavení frekvence nap{jení na 50 Hz jsou k dispozici tyto hodnoty: 1fps (sn/s), 2fps, 3fps, 5fps, 8fps, 10fps, 15fps, 20fps and 25fps. o Intra frame period (Interval klíčového snímku) interval klíčového snímku mezi snímky rozdílovými. Kratší intervaly produkují kvalitnější obraz za cenu přenosu většího množství dat. Lze nastavit: 1/4 sekundy, 1/2 s, 1 s, 2 s, 3 s a 4 s. 54

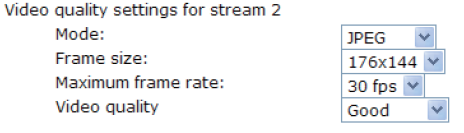

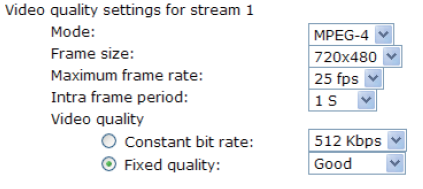

55 o Video quality (Kvalita obrazu) složitější scény (hodně změn v obraze) obecně generují více dat, což znamen{, že pro jejich přenos bude třeba větší šířka přenosového p{sma. Pokud zvolíte Constant bit rate (St{l{ přenosov{ rychlost), bude využív{na st{le stejn{ přenosov{ rychlost a bude doch{zet ke změn{m v kvalitě obrazu. Lze nastavit hodnoty: 20Kbps, 30Kbps, 40Kbps, 50Kbps, 64Kbps, 128Kbps, 256Kbps, 512Kbps, 768Kbps, 1Mbps, 2Mbps, 3Mbps a 4Mbps. Na druhou stranu lze zvolit Fixed quality (St{l{ kvalita), což vede k přenosu obrazu se st{le stejnou kvalitou, ale s proměnnými požadavky na přenosovou rychlost. Lze nastavit hodnoty: Medium (Střední), Standard (Standardní), Good (Dobr{), Detailed (Detilní) a Excellent (Vynikající). Pokud je kamera nastavena do režimu MJPEG, je video přen{šeno jako sled statických JPEG obr{zků. V tomto případě každý jednotlivý snímek obsahuje kompletní obrazovou informaci a stejnou kvalitu obrazu, ovšem za cenu vyšších n{roků na propustnost sítě. Vzhledem k tomu, že se jedn{ pouze o sled statických obrazů MJPEG stream neobsahuje zvuk. V režimu MJPEG lze nastavit parametry: o Frame Size (Velikost obrazu) - jsou k dispozici tři rozlišení: , , bodů. Větší rozlišení vyžaduje pro přenos obrazu rychlejší připojení. o Maximum frame rate (Maxim{lní snímkovací frekvence) nastavte maxim{lní požadovaný počet snímků za sekundu. Vyšší hodnoty produkují plynulejší obraz, za cenu přenosu většího množství dat. Při nastavení frekvence nap{jení na 50 Hz jsou k dispozici tyto hodnoty: 1fps (sn/s), 2fps, 3fps, 5fps, 8fps, 10fps, 15fps, 20fps a 25fps. o Video quality (Kvalita obrazu) lze nastavit hodnoty: Medium (Střední), Standard (Standardní), Good (Dobr{), Detailed (Detilní) a Excellent (Vynikající). Disable IR LED pokud nechcete za zhoršeného osvětlení využívat přísvit IR diodami, zaškrtněte tuto volbu. Provoz kamery pak bude nen{padnější, protože IT diody v noc načervenale žhnou. 55

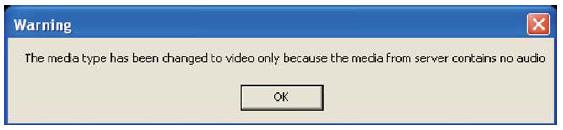

56 7.7.2 Audio settings (Nastavení zvuku) Mute (Ztišit) tato volba vypne přeno zvuku ke všem klientům, ačkoliv mají přenos zvuku povolený na str{nce Client settings. Také dojde k zobrazení varovné hl{šky: Input gain (Zesílení vstupu) jsou k dispozici dvě možnosti: 0 db a 20 db. Audio type (Typ audia) zvolte požadovaný audio kodek AAC nebo GSM- AMR a bitrate: o Kodek AAC je vhodný pro vysokou kvalitu zvuku i za cenu vyšších n{roků na síť. Nastavitelné přenosové rychlosti jsou: 16Kbps, 32Kbps, 48Kbps, 64Kbps, 96Kbps a 128Kbps. o Kodek GSM-AMR je optimalizovaný pro přenos řeči a m{ nižší požadavky na přenosovou rychlost. Nastavitelné přenosové rychlosti jsou: 4.75Kbps, 5.15Kbps, 5.90Kbps, 6.7Kbps, 7.4Kbps, 7.95Kbps, 10.2Kbps a 12.2Kbps. Po provedení změn je uložte stiskem Save. 56

57 7.8 Motion detection (Detekce pohybu) Tato kapitola popisuje, jak nastavit softwarovou detekci pohybu v kameře. Celkem lze nastavit tři nez{visl{ detekční okna. Pro zapnutí detekce pohybu postupujte podle kroků: 1. Klikněte na New pro vytvoření nového okna detekce pohybu. 2. Zadejte n{zev okna, pro přesun a změnu velikosti okna použijte myš. Pro smaz{ní okna stiskněte křížek v pravém horním rohu okna. 3. Nastavte citlivost pohybového detektoru (Sensitivity) a procentu{lní změnu v obraze (Percentage). 4. Klikněte na Save pro uložení. 5. Zaškrtněte Enable motion detection pro zapnutí funkce. 57

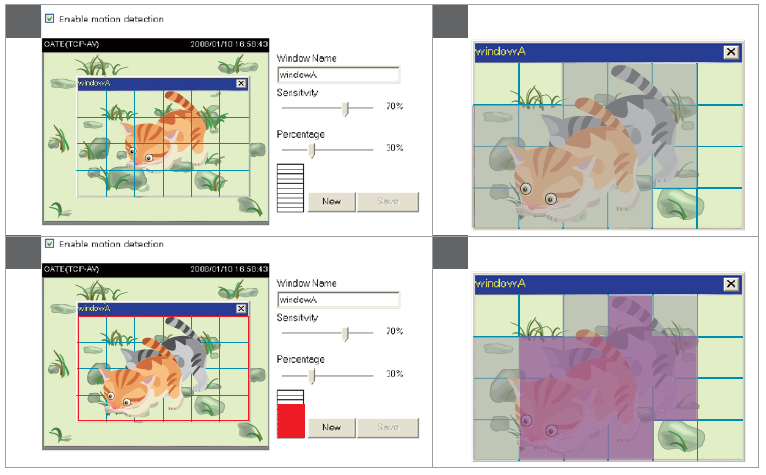

58 Barevný procentu{lní indik{tor se bude měnit v z{vislosti na změn{ch v obraze. Pokud bude detekov{n pohyb v obraze a jeho míra přes{hne nastavenou úroveň, změní sloupec barvu na červenou. Také bude dané detekční okno červeně or{mov{no. V případě poplachu lze okamžitě zaznamenat statické obr{zky nebo kr{tké videosekvence a odeslat na vzd{lený server ( , FTP) využitím detekce pohybu jako zdroje poplachu. Více viz kapitola Application. Zelen{ barva indik{toru znamen{, že sice byl detekov{n pohyb, ale jeho míra nepřekročila nastavenou úroveň. Pozn{mka: o Jak funguje detekce pohybu? 58

59 Lze nastavit dva parametry detekce pohybu: Sensitivity (Citlivost) a Percentage (Procentu{lní změna). V ilustraci nahoře jsou obr{zky A a B (nahoře) dva po sobě jdoucí snímky. Změny v pixelech mezi oběma obr{zky jsou vyznačeny šedě (obr{zek C vpravo dole) a budou porovn{ny s nastavením detekce pohybu. Sensitivity vyjadřuje citlivost na pohybující se objekty. Vyšší nastavení citlivosti bude mít tendenci registrovat i nepatrný pohyb, zatímco nižší nastavení jej pravděpodobně pomine. Pokud je citlivost nastavena na 70%, kamera bude považovat fialové oblasti pixelů za poplachové oblasti (obr{zek D vpravo dole). Percentage vyjadřuje proporci mezi poplachovými a všemi pixely v okně detekce pohybu. Pokud bude Percentage nastaveno na 30%, překračuje míra pohybu nastavení a detekční okno bude červeně or{mov{no. Pro využití v zabezpečení doporučujeme vyšší nastavení citlivosti a nižší nastavení procentu{lní změny ačkoliv kamera generuje více falešných poplachů, nedojde k promešk{ní kritického okamžiku. 7.9 Camera control (Ovl{d{ní připojené polohovací hlavice) Tato kapitola popisuje, jak nastavit ovl{d{ní ot{čení a nakl{pění kamery prostřednictvím připojené polohovací hlavice či vysílat vlastní příkazy pomocí sběrnice RS-485. Disable (Vypnout) zaškrtněte pro vypnutí funkce. PTZ camera (PTZ kamera) zvolte pro zapnutí PTZ funkcí. Pro využití nejprve připojte polohovací hlavici či jiné zařízení, které chcete ovl{dat, a poté nastavte parametry podle obr{zku: 59

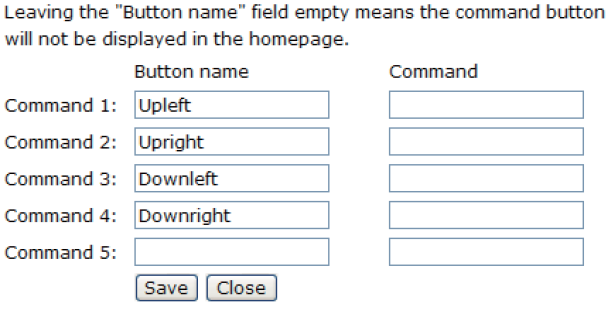

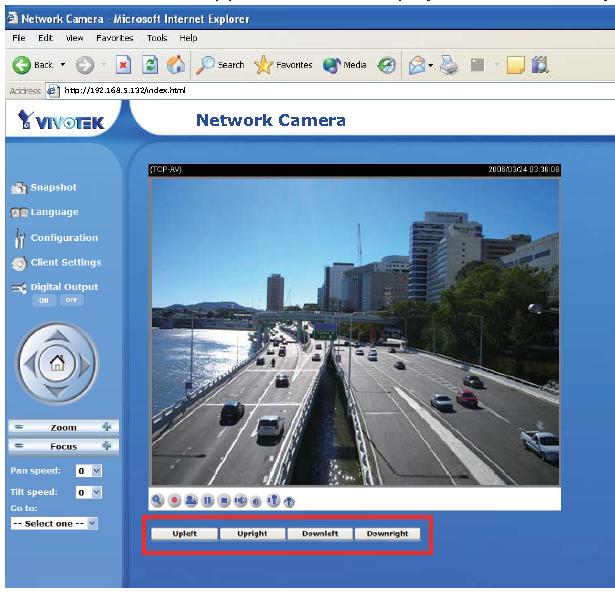

60 VIVOTEK nabízí tři ovladače PTZ: Dynadome/SmartDOME, Lilin PIH-7x00 a Pelco D. Pokud ani jeden protokol není podporov{n Vaším zařízením, zvolte Custom camera (scanner). V manu{lu k Vašemu zařízení zjistěte nastavení Camera ID, PTZ ovladače a nastavení portu. Camera ID je nutné pro ovl{d{ní více kamer pomocí společné sběrnice. Po zvolení PTZ camera a stisku Save dojde k zobrazení panelu pro ovl{d{ní kamery na hlavní str{nce: Preset position (Nastavení prepozic) Klikněte na Preset position pro otevření nového okna, kde můžete přednastavit až 20 poloh kamery. 60

61 Pro nastavení prepozic postupujte podle kroků: 1. Pomocí ovl{dacích tlačítek vpravo nastavte kameru do požadované pozice. 2. Zadejte požadovaný n{zev prepozice, který může obsahovat maxim{lně 40 znaků. Pro uložení stiskněte Add. N{zev prepozice se zobrazí v seznamu prepozic. Pro smaz{ní propozici zvolte na seznamu a stiskněte Delete. 3. Pro přechod na zvolenou prepozici zvolte Go to. Tento ovl{d{cí prvek bude také zobrazen na hlavní str{nce s obrazem. 4. Pro uložení změn stiskněte Save Custom command (Vlastní příkazy) Pokud je zvolena možnost Custom camera (scanner) jako PTZ driver, nebude ovl{dací panel na hlavní str{nce fungovat spr{vně. Je třeba nastavit vlastní příkazy pro ovl{d{ní připojeného zařízení. Klikněte na Custom command pro otevření nového okna s nastavením. Celkem lze definovat 5 vlastních příkazů. Jejich formu zjistíte v n{vodu připojeného zařízení. Pomocí Save uložíte změny a kliknutím na Close okno zavřete. Na hlavní str{nce se zobrazí ovl{dací tlačítka: 61

62 7.10 Application (Využití) Tato kapitola popisuje, jak nastavit reakce kamery na různé ud{losti. Typickým využitím je třeba odesl{ní obr{zků nebo kr{tkých videosekvencí na FTP nebo em v případě detekce pohybu v obraze. Na ilustraci napravo vidíte, že ud{lost může být spuštěna mnoha zdroji, jako je detekce pohybu nebo externím zdrojem poplachu (např. PIR čidlo atd.). Pokud nastane ud{lost, můžete nastavit, jak{ akce se m{ provést. Kameru lze například nastavit pro odesíl{ní obr{zků nebo videí na ovou adresu nebo FTP server. Z{kazníci, kteří vytv{ří vlastní www str{nky, mohou snadno integrovat síťové kamery pomocí příkazů URL. Tato č{st popisuje jednotlivé příkazy odpovídající z{kladním funkcím kamery ve form{tu URL. Před nastavením ud{losti je nejprve doporučeno nastavit server a media, takže kamera bude vědět, co a kam m{ v případě poplachu odesílat. 62

63 Media settings (Nastavení médií) Pro otevření str{nky s nastavením médií klikněte na položku Add pod nadpisem Media settings. Na této str{nce lze nastavit celkem 5 druhů obsahu, který bude kamea při ud{losti odesílat. Media name (N{zev obsahu) zadejte popisný n{zev této položky. Media Type (Typ obsahu) lze zvolit ze tří možností: Snapshot (snímek), Video Clip (kr{tký videosekvence) nebo System log (informace o činnosti kamery). Pro odesl{ní obr{zků v případě poplachu zvolte Snapshot: o Source (Zdroj) zvolte, zda snímky pořídit ze streamu 1 nebo 2. o Send pre-event images (Odesílat snímky pořízené před ud{lostí) kamera umožňuje dočasně ukl{dat snímky do paměti. Nastavte, kolik obr{zků před vznikem ud{losti chcete uložit. Lze uložit až 7 obr{zků. o Send post-event images (Odesílat snímky pořízené po ud{losti) nastavte, kolik obr{zků po ud{losti chcete odeslat. Lze nastavit až 7 obr{zků. Pokud bude například zvoleno 7 a 7 obr{zků, bude celkem odesl{no 14 snímků. 63

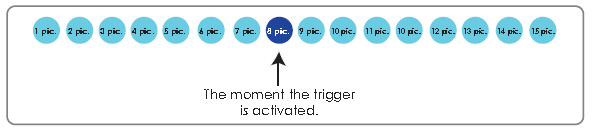

64 o File name prefix (Předpona n{zvu souboru) zadejte zač{tek n{zvu souboru. o Add date and time sufix to the file name (Přidat datum a čas do n{zvu souboru) kamera pak bude odesílat obr{zky s datem a časem v n{zvu souboru, čímž dojde k vzniku archivu snímků. Například: Video clip (Videosekvence) zvolte pro odesl{ní kr{tkého videa. o Source (Zdroj) zvolte, zda video pořídit ze streamu 1 nebo 2. o Pre-event recording (Z{znam před ud{lostí) kamera umožňuje dočasně ukl{dat video do paměti. Nastavte, kolik sekund před vznikem ud{losti chcete uložit. Lze uložit až 9 sekund. o Maximum duration (Maxim{lní délka) nastavte, kolik sekund celkem chcete nahr{t. Lze nastavit až 10 s. Pokud bude například zvolena maxim{lní délka videa na 10 s a z{znam před ud{lostí na 5s, kamera bude po ud{losti nahr{vat video ještě 4 s. o Maximum file size (Maxim{lní velikost souboru) zadejte maxim{lní velikost souboru. o File name prefix (Předpona n{zvu souboru) zadejte zač{tek n{zvu souboru. 64

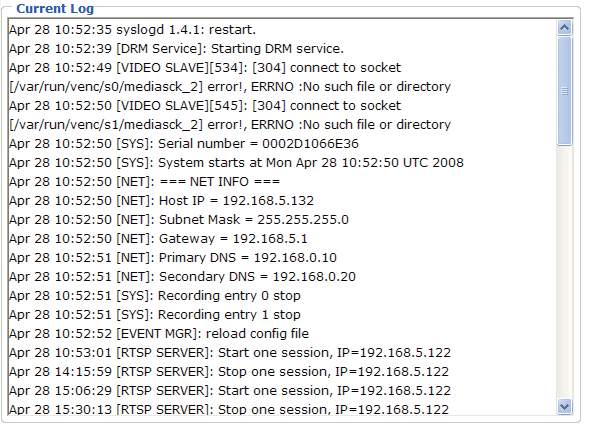

65 Například: System log (Log systému) zvolte pro odesíl{ní logu (informací o činnosti kamery). Pro uložení změn stiskněte Save a zavřete okno pomocí Close. Nový obsah se objeví na seznamu, pro jeho smaz{ní jej zvolte a stiskněte Delete. Obsah lze smazat, pouze pokud není přiřazen nějaké ud{losti Server settings (Nastavení serveru) Pro otevření str{nky s nastavením serverů klikněte na položku Add pod nadpisem Server settings. Na této str{nce lze nastavit celkem 5 druhů cílů, kam bude kamea při ud{losti odesílat obsah. 65

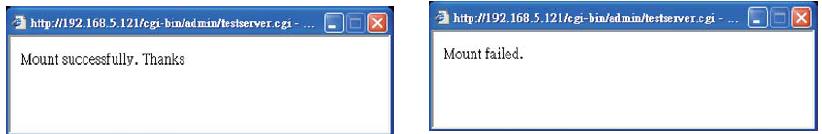

66 disk. Server Name (N{zev serveru) zadejte n{zev tohoto serveru. Server Type (Typ serveru) zvolte typ serveru: , FTP, HTTP nebo síťový v případě ud{losti odešle nastavený obsah em. o Sender address adresa odesílatele. o Recipient address adresa příjemce. o Server address doménový n{zev nebo IP adresa serveru o User name uživatelské jméno pro autentifikaci na ovém serveru. o Password heslo k ovému účtu. Pro ověření, že je nastaven spr{vně, klikněte na tlačítko Test. Pokud připojení funguje, přijde V{m a z{roveň se zobrazí informační hl{ška o stavu testu: FTP v případě ud{losti odešle nastavený obsah na FTP server. o Server address doménový n{zev nebo IP adresa FTP serveru. o Server port výchozí hodnotou pro FTP je port 21, lze však zadat jakékoliv číslo mezi o User name uživatelské jméno pro autentifikaci FTP serveru. o Password heslo FTP účtu. o Remote folder name n{zev vzd{leného adres{ře pro ukl{d{ní obsahu. Pokud adres{ř neexistuje, kamera jej vytvoří. o Passive mode některé firewally neakceptují spojení přich{zející z venkovních sítí. Pokud FTP server podporuje pasívní režim, zaškrtněte tuto volbu pro umožnění přenosu dat přes firewall. Pro ověření, že je FTP nastaveno spr{vně, klikněte na tlačítko Test. Pokud připojení funguje, ve zvoleném adres{ři na FTP naleznete soubor text.txt a z{roveň se zobrazí informační hl{ška o stavu testu: 66

67 HTTP v případě ud{losti odešle nastavený obsah na HTTP server. o Server address URL HTTP serveru. o User name uživatelské jméno pro autentifikaci HTTP serveru. o Password heslo HTTP účtu. Pro ověření, že je HTTP nastaveno spr{vně, klikněte na tlačítko Test. Pokud připojení funguje, ve zvoleném adres{ři na HTTP serveru naleznete soubor text.txt a z{roveň se zobrazí informační hl{ška o stavu testu: Networ storage (Síťový disk) v případě ud{losti odešle nastavený obsah na síťový disk. o Network storage location cesta k síťovému disku. o Workgroup pracovní skupina síťového disku. o User name uživatelské jméno. o Password zadejte heslo. Pro ověření, že je síťový disk nastaven spr{vně, klikněte na tlačítko Test. Pokud připojení funguje, ve zvoleném adres{ři na síťovém disku naleznete soubor text.txt a z{roveň se zobrazí informační hl{ška o stavu testu: Pro uložení změn stiskněte Save a zavřete okno pomocí Close. Nový server se objeví na seznamu, pro jeho smaz{ní server zvolte a stiskněte Delete. Server lze smazat, pouze pokud není přiřazen nějaké ud{losti. 67

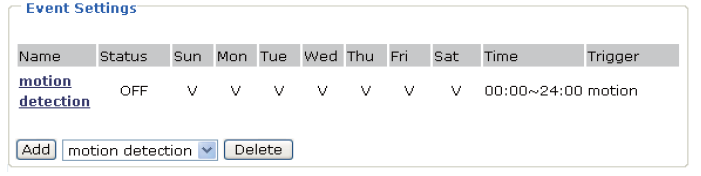

68 Event settings (Nastavení ud{lostí) Pro otevření str{nky s nastavením ud{lostí klikněte na položku Add pod nadpisem Event settings. Na této str{nce lze nastavit celkem 3 ud{losti. Event name (N{zev ud{losti) zadejte popisný n{zev ud{losti. Enable this event (Povolit tuto ud{lost) zaškrtněte pro zapnutí ud{losti. Priority (Priorita) zvolte relativní prioritu této ud{losti: High (Vysok{), Normal (Norm{lní) a Low (Nízk{). Při souběhu ud{lostí budou nejprve obsluhov{ny ty s vyšší prioritou. Detect next event after x seconds (Detekovat další ud{lost po x sekund{ch) zadejte čas, po který budou další ud{losti ignorov{ny. Ud{lost je akce vyvolan{ nastaveným zdrojem poplachu, kter{ sest{v{ z n{sledujících prvků: Trigger (Spoušť), Event Schedule (Kalend{ř ud{losti) a Action (Akce). Trigger (Spoušť) neboli příčina vzniku ud{losti, může to být softwarov{ detekce pohybu v kameře nebo externí zdroj poplachu: o Video motion detection (Softwarov{ detekce pohybu v obraze) ud{lost bude spouštěna zabudovaným detektorem pohybu. Nejprve je třeba nastavit detekci pohybu, viz kapitola Motion detection. o Periodically (Periodicky) dan{ ud{lost bude vyvol{v{na periodicky v nastaveném minutovém intervalu. Maxim{lně lze nastavit 999 minut. 68

69 o Digital input (Digit{lní vstup) poplachový vstup kamery umožňuje kameře využít jako zdroj ud{losti sign{l z externího zařízení. Podle pl{novaného využití lze na trhu vybírat z mnoha různých zařízení (PIR čidlo, magnetický kontakt, IR z{vora, změny teploty, vlhkosti atd<). o System boot (Boot systému) ud{lost bude spuštěna, pokud dojde k restartov{ní kamery, například kvůli výpadku nap{jení. Event Schedule (Kalend{ř ud{losti) zvolte dny v týdnu a hodiny, ve kterých m{ tato ud{lost pracovat. Form{t času je 24 hodinový. Action (Akce) neboli n{sledek určuje, co se m{ st{t, pokud nastane dan{ ud{lost. o Trigger D/O for x seconds (Aktivovat výstup na x sekund) zvolte čas, po který m{ být aktivov{n digit{lní výstup kamery. o Server name / Media name (N{zev serveru / obsahu) zvolte co a kam m{ kamera v případě ud{losti odeslat. Pro uložení změn klikněte na Enable this event a zavřete okno pomocí Close. Nov{ ud{lost se objeví na seznamu Event, pro její smaz{ní ji zvolte a stiskněte Delete. 69

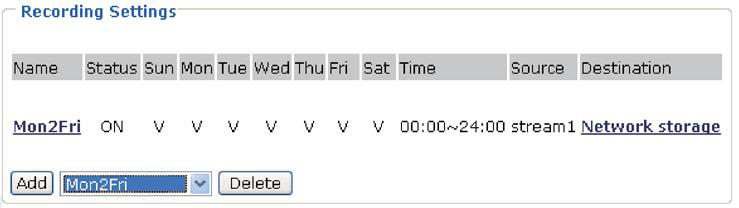

70 7.11 Recording (Z{znam) Tato kapitola popisuje, jak nastavit z{znam kamery. Pro otevření str{nky s nastavením z{znamu klikněte na položku Add pod nadpisem Recording Settings. Na této str{nce lze nastavit celkem 2 režimy z{znamu. Recording name (N{zev z{znamu) zadejte popisný n{zev režimu z{znamu. Enable this recording (Povolit tento z{znam) zaškrtněte pro zapnutí. Source (Zdroj) zvolte, zda z{znam pořizovat ze streamu 1 nebo 2. Priority (Priorita) zvolte relativní prioritu tohoto z{znamu: High (Vysok{), Normal (Norm{lní) a Low (Nízk{). Při souběhu budou nejprve pořizov{ny z{znamy s vyšší prioritou. 70

71 Recording Schedule (Kalend{ř z{znamu) zvolte dny v týdnu a hodiny, ve kterých m{ z{znam probíhat. Form{t času je 24 hodinový. Destination (Cíl) zvolte, kam se mají soubory se z{znamy ukl{dat. Toto pole je ve výchozím stavu pr{zdné, pro nastavení cílů prosím přejděte na Configuration Application Server Settings pro nastavení síťového disku. Max recording capacity (Maxim{lní kapacita úložiště) až bude tento limit dosažen, začnou se automaticky přepisovat nejstarší nahr{vky. File size for each recording (Velikost každého z{znamu) zadejte maxim{lní velikost každého souboru se z{znamem. Pro uložení změn klikněte na Enable this recording a zavřete okno pomocí Close. Nový z{znam se objeví na seznamu Recordings, pro jeho smaz{ní jej zvolte a stiskněte Delete System log (Logy systému) Tato kapitola popisuje, jak nastavit odesíl{ní logů (z{znamů o činnosti kamery) na externí server, například pro z{lohu nebo vzd{lené monitorov{ní stavu kamery Remote log (Vzd{lený log) Kameru lze nastavitpro odesíl{ní logů na vzd{lený server za účelem z{lohy. Před využitím této funkce si prosím nainstalujte utilitu pro příjem vzd{lených logů logů, například Kiwi Syslog Deamon

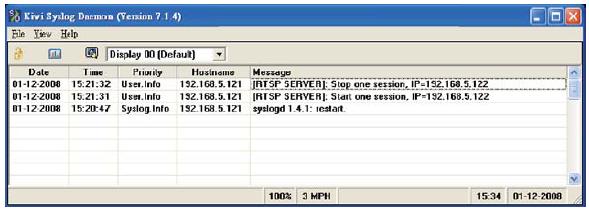

72 Pro aktivaci této funkce postupujte podle kroků: 1. Zadejte IP adresu vzd{leného losovacího serveru. 2. Zadejte port serveru. 3. Zakškrtněte Enable remote log a stiskněte Save Current log (Současný log) Seznam obsahuje z{znamy o činnosti kamery v chronologickém pořadí. Je uložen v paměti kamery a po dosažení určité velikosti se začne od konce přepisovat. 72

73 7.13 View parameters (Zobrazit parametry) Tato str{nka obsahuje informace o veškerých nastaveních v kameře v abecedním řazení. Při kontaktov{ní technické podpory prosím zasílejte i tento výpis Maintenance (Údržba) Tato kapitola popisuje, jak vést kameru do tov{rního nastavení, provést upgrade verze firmware v kameře atd Reboot (Restartovat) Tato volba kameru vypne a zapne. Opětovné uvedení do provozu trv{ jednu až dvě minuty. Po obnovení činnosti se zobrazí živý obraz. 73

74 V průběhu restartu kamery je zobrazena n{sledující hl{ška: Pokud po restartu nedojde k obnovení spojení, zadejte do prohlížeče ručně IP adresu kamery a potvrďte Restore (Obnova tov{rního nastavení) Tato volba způsobí vymaz{ní veškerých nastavení a n{vrat k hodnot{m nastaveným výrobcem. Z vymaz{ní lze vyloučit n{sledující nastavení: Network Type nastavení sítě. Daylight Saving Time (Letní čas) informace o nastavení přechodu na letní čas. Pokud ani jednu z možností nezvolíte, obnoví se do tov{rního nastavení všechny parametry. V průběhu obnovov{ní parametrů kamery je zobrazena n{sledující hl{ška: 74

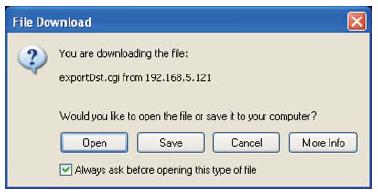

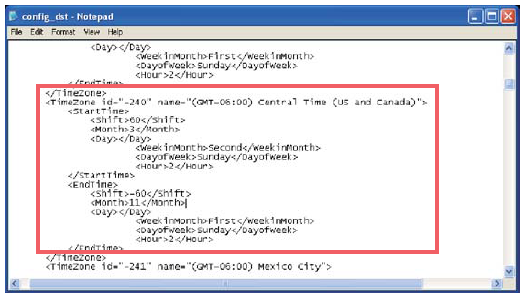

75 Upload / Export Daylight Saving Time Configuration File (Nahr{t / Exportovat konfigurační soubor pro přechod na letní čas Tato funkce umožňuje ručně definovat poč{teční a koncový čas posunu na letní čas. Pro nastavení postupujte takto: 1. U položky Export Daylight Saving Time Configuration File klikněte na tlačítko Export pro export Extensible Markup Language (*.xml) souboru. 2. Otevřete soubor pomocí textového editoru (např. Microsoft Notepad), najděte svoje časové p{smo a proveďte změny času posunu. Po dokončení soubor uložte. V uk{zce níže začín{ posun na letní čas každý rok ve 2:00 r{no druhou neděli v březnu a končí ve 2:00 r{no každou první neděli v listopadu: 75

76 3. U kolonky Upload klikněte na Browse a zvolte upravený XML soubor. Pokud jsou parametry nastaveny nespr{vně, dojde k zobrazení n{sledující hl{šky: 4. Klikněte na Upload. Pro nastavení přechodu na letní čas přejděte na str{nku System. Pokud se pokusíte nahr{t soubor ve špatném form{tu, zobrazí se n{sledující hl{ška: 76

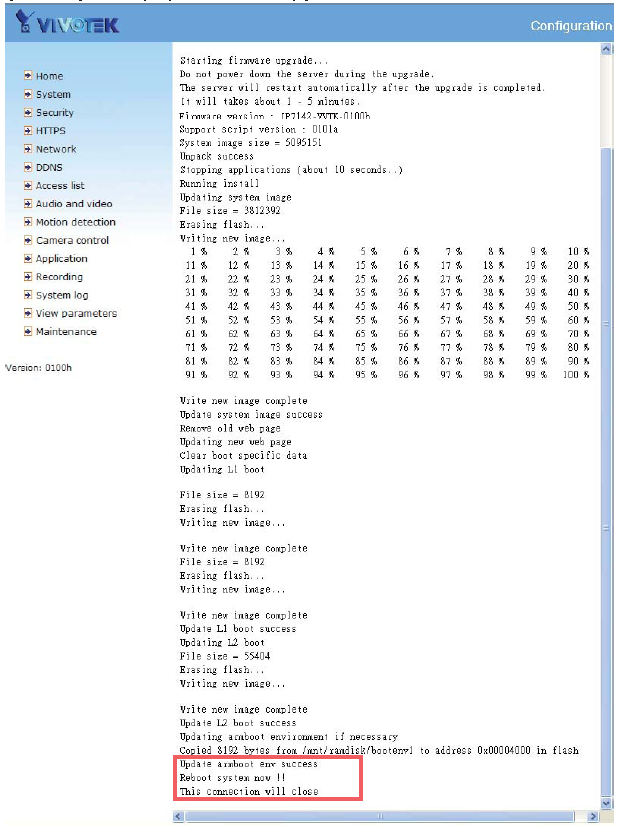

77 Upgrade firmware (Aktualizace firmware v kameře) Tato funkce umožňuje aktualizovat firmware ve Vaší kameře. Proces aktualizace trv{ přibližně 5 minut. Během aktualizace kameru nevypínejte! Pro aktualizaci firmware v kameře postupujte takto: 1. St{hněte si nejnovější firmware ze str{nek nebo Jedn{ se o soubor s příponou *.pkg. 2. Klikněte na Browse a zvolte soubor s firmware. 3. Klikněte na Upgrade. Kamera zah{jí proces aktualizace a po jeho skončení se restartuje. 4. Aktualizace je úspěšn{, pokud se objeví text Reboot system now!! This connection will close. Poté obnovte připojení ke kameře. Po úspěšné aktualizaci se objeví n{sledující obrazovka: 77
