ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ
|
|
- Petra Eliška Bláhová
- před 8 lety
- Počet zobrazení:
Transkript
1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Úloha: Nikobus software PC režim Obor: Elektrikář silnoproud Ročník: 3. Zpracoval: Ing. Jaromír Budín, Ing. Jiří Šima Střední odborná škola Otrokovice, 2010 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky
2 ESIII-18 NIKOBUS SOFTWARE PC REŽIM 1 Popis Cílem této úlohy je naučit se vytvářet jednoduché projekty. V tuto chvíli budou zatím využívány hodiny modulu nebo logické funkce modulu. Budou však využívány 230V vstupy modulů. Kromě toho se budou vytvářet skupiny, aby bylo možné provádět skupinové kontroly, a budou se také používat různé funkce programování, které budou sloužit jako příklad pro vaše projekty. Pro některé z funkcí můžete být inspirováni praktickou příručkou Nikobus příklady, jak je popsáno v příručce Nikobus. Praktické příklady popsané níže jsou uvedeny v projektu Nikobus 2.nkb. Tento soubor je umístěn na CD-ROM pod Příklady adresáře. Ve stejném adresáři také naleznete prázdný soubor Nikobus projekt 2 empty.nkb. Tento soubor se skládá ze struktury projektu, ale nezahrnuje programování. Tento soubor může být použit pro praxi. Půdorysy Pro vývoj tohoto projektu budete sami vytvářet některé základní části místnosti rodinného domu. V přízemí se vstupní halou, šatnou a WC, kanceláří, garáží, kuchyní s jídelnou a obývacím pokojem. Kromě toho je v zadní části domu terasa, která je vybavena žaluziemi. Každé okno v přízemí je vybaveno závěrkou. Garážové dveře jsou elektricky ovládané pomocí impulsů. V obývacím pokoji jsou dvě zásuvky pro standardní lampy. Kancelář je také vybavena zásuvkami tohoto druhu. Přízemí má 4 samostatné okruhy vytápění (ústřední topení na plyn). V prvním patře jsou dva dětské pokoje (pokoje 1 a 2). Je zde také manželská ložnice, herna, pokoj pro hosty a koupelna. Všechny pokoje a koupelny mají oddělené topné okruhy (ústřední topení na plyn). Jeden z elektrických rozvodných panelů bude nainstalován v garáži a podkroví. WC v přízemí a koupelna jsou vybaveny ventilátorem.

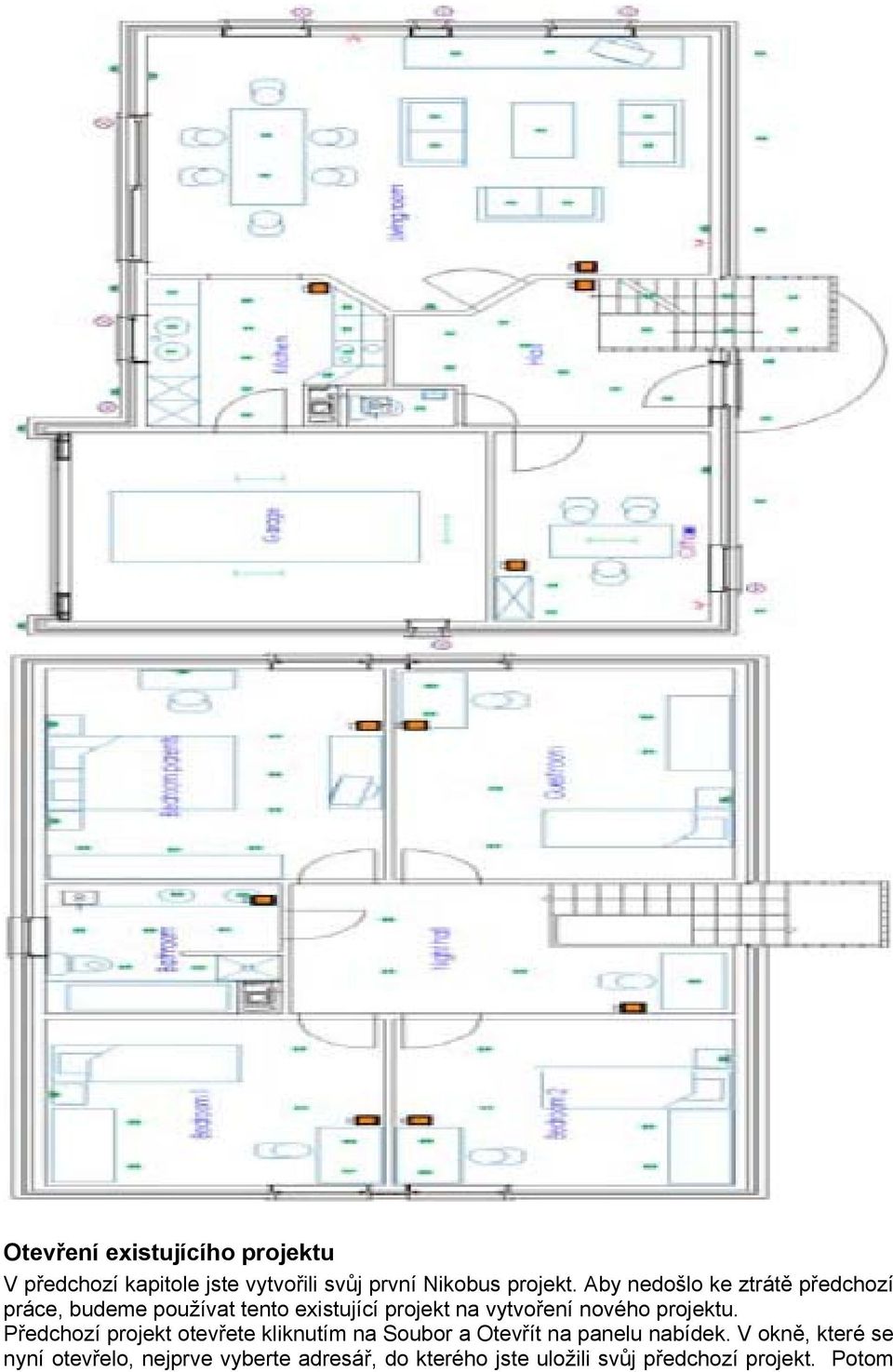

3 Otevření existujícího projektu V předchozí kapitole jste vytvořili svůj první Nikobus projekt. Aby nedošlo ke ztrátě předchozí práce, budeme používat tento existující projekt na vytvoření nového projektu. Předchozí projekt otevřete kliknutím na Soubor a Otevřít na panelu nabídek. V okně, které se nyní otevřelo, nejprve vyberte adresář, do kterého jste uložili svůj předchozí projekt. Potom
4 vyberte Nikobus-projekt 1.nkb a klepněte na tlačítko Otevřít. Váš předchozí projekt bude nyní otevřen. Přejmenování svého projektu Nyní chcete, aby měl váš projekt nový název. Klikněte na Soubor a Uložit jako v nabídce. Do pole Název souboru zadejte nový název pro svůj projekt: Nikobus-projekt 2.nkb a klikněte na tlačítko Uložit. Nový název se objeví v záhlaví. Mazání modulů a pokoje Ve vašem předchozím projektu jste nainstalovali modul spínače v distribučním panelu v garáži. Tento první přepínač vstupu byl pojmenován LP garáž. Chceme zachovat tyto položky. Kromě toho jste vytvořili místnost Garáž a nainstalovali jste tlačítka. Pokud chcete dočasně smazat tyto položky z vašeho nového projektu, postupujte následovně. Ujistěte se, že v ikoně IN je vybrána.

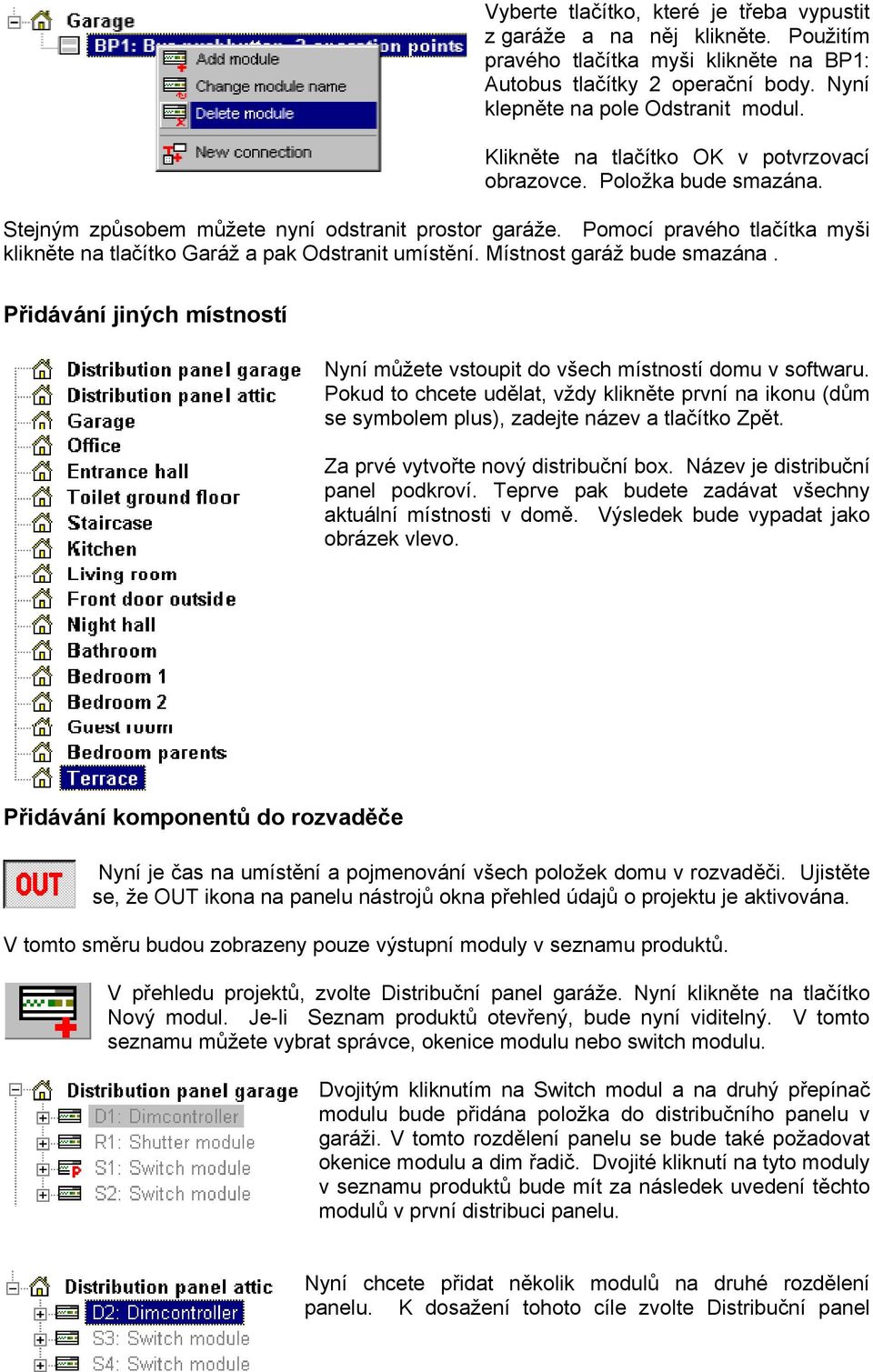

5 Vyberte tlačítko, které je třeba vypustit z garáže a na něj klikněte. Použitím pravého tlačítka myši klikněte na BP1: Autobus tlačítky 2 operační body. Nyní klepněte na pole Odstranit modul. Klikněte na tlačítko OK v potvrzovací obrazovce. Položka bude smazána. Stejným způsobem můžete nyní odstranit prostor garáže. Pomocí pravého tlačítka myši klikněte na tlačítko Garáž a pak Odstranit umístění. Místnost garáž bude smazána. Přidávání jiných místností Nyní můžete vstoupit do všech místností domu v softwaru. Pokud to chcete udělat, vždy klikněte první na ikonu (dům se symbolem plus), zadejte název a tlačítko Zpět. Za prvé vytvořte nový distribuční box. Název je distribuční panel podkroví. Teprve pak budete zadávat všechny aktuální místnosti v domě. Výsledek bude vypadat jako obrázek vlevo. Přidávání komponentů do rozvaděče Nyní je čas na umístění a pojmenování všech položek domu v rozvaděči. Ujistěte se, že OUT ikona na panelu nástrojů okna přehled údajů o projektu je aktivována. V tomto směru budou zobrazeny pouze výstupní moduly v seznamu produktů. V přehledu projektů, zvolte Distribuční panel garáže. Nyní klikněte na tlačítko Nový modul. Je-li Seznam produktů otevřený, bude nyní viditelný. V tomto seznamu můžete vybrat správce, okenice modulu nebo switch modulu. Dvojitým kliknutím na Switch modul a na druhý přepínač modulu bude přidána položka do distribučního panelu v garáži. V tomto rozdělení panelu se bude také požadovat okenice modulu a dim řadič. Dvojité kliknutí na tyto moduly v seznamu produktů bude mít za následek uvedení těchto modulů v první distribuci panelu. Nyní chcete přidat několik modulů na druhé rozdělení panelu. K dosažení tohoto cíle zvolte Distribuční panel
6 podkroví a postupujte stejným způsobem jako při přidání výstupních modulů v první distribuci panelu. Přidat matný řadič a dva přepínače modulu. Přidávání a pojmenování aliance V okamžiku, kdy chcete přiřadit místo na výstupní moduly pro každou položku ve vašem projektu a ke každé z nich přiřadit jednoznačný název, to zjednoduší pozdější činnost, jakmile začnete programovat a budete si muset vybrat konkrétní položky. Musíte zajistit, aby OUT tlačítko panelu nástrojů bylo aktivováno. Přidání aliance /položky/ přepnout modul 1 V projektu přehled okna dvojitým kliknutím na Distribuční panel garáže a pak S1: Switch modul. Uvidíte, že prvnímu výstupu z tohoto modulu byl přiřazen název O01: LP garáž, neboť to bylo již v prvním projektu. Pravým tlačítkem myši klikněte na tlačítko O02: Switch výstup. Pak klikněte na nové pole změnit název a objeví se zpráva výstup. Nyní zadejte názvy položek, které budou připojeny do druhého výstupu prvním spuštěním modulu. V tomto případě to bude LP centrální kuchyně. To znamená, že centrální světlo bod kuchyň je spojena s tímto výstupem. Zavřete tuto operaci stisknutím klávesy Enter. Pravým tlačítkem myši klikněte na výstup O03: Switch výstup. Klikněte na název výstupu Změnit a zadejte název LP kuchyně. Zavřete stisknutím klávesy Enter. Všechny ostatní alianční přepínače modulu 1 se zapisují stejným způsobem. V současné době jsme opustili produkce 006 přepínače modulu 1. Tento výstup bude použit později pro speciální plánování. Je doporučeno odstranit název Přepnout výstup pro nevyužité výstupy. Tímto způsobem se stanou vizuálně jasnými výstupy, které již byly použity, a výstupy, které jsou stále volné. Aby bylo možné tak učinit, je třeba vybrat volný výstup, kliknout pravým tlačítkem myši a zvolit Změnit Výstup/název Následně stisknout klávesu Backspace na klávesnici a klávesu Enter. Jak uvidíte na obrazovce vlevo, jsou jasně vidět na první pohled výstupy, které jsou použity a které jsou stále volné. Vytvoření spolupráce s ostatními moduly Jste součástí druhého přepínače modulu v distribuci panelu 1 garáž. Kromě toho byly také nainstalovány okenice modulu a tlumené řadiče. Je třeba také přidat název aliance pro tyto moduly. To bude probíhat stejným způsobem, jak je popsáno výše. Pro váš druhý projekt bude výsledek vypadat takto:
7 Přidání spojenectví s distribucí /panel 2/ Nyní můžete také stejným způsobem vyjmenovat všechny aliance, které budou připojeny k modulu druhého distribučního panelu (podkroví). Výsledek je uveden níže. Také zde budou ihned umístěny nevyužité výstupy, pokud smažete standardní název. Přenos aliance kódy kreseb Tak, aby bylo možné pracovat snadno, rychle a jasně, je životně důležité zadat kód aliance symbolů ve výkresech. Tento kód lze nalézt v softwaru. Příklad Světlo v garáži bude propojeno s výstupem 1 přepínače modulu 1. Kód, který zde budete používat, bude S1.1. Centrální světlo v ložnici bodu 2, který je připojen k výstupu 5 switch modulu 4, bude S4.5. Jestliže aliance byla připojena ke stmívači, a druhý je řízen matným řadičem, můžete spustit kód písmenem D. Pro spojenectví je připojena k modulu spoušť a budete používat písmeno R. Tak je z půdorysu zřejmé, co je spojeno s aliancí, jaký je to typ modulu, a co je na výstupech, které jsou připojeny. Uveďte také každý modul, který je umístěn v distribučním panelu s nálepkou s jeho kódovým názvem (S1, S2, S3, S4, D1, D2, R1,...). Uvedení provozního umístění na výkresech Označení místa, kde je jeden nebo více ovládacích prvků (tlačítek), musí být uvedeno na výkresech. Pro tradiční elektroinstalace je třeba zakreslit všechny přepínače a tlačítka na výkresy. Pro domácí Nikobus toto uvedení není potřeba. Jedním z důvodů je, že to není nezbytné pro kontrolní zprávu, neboť je použito velmi nízké bezpečné napětí Tlačítka, která

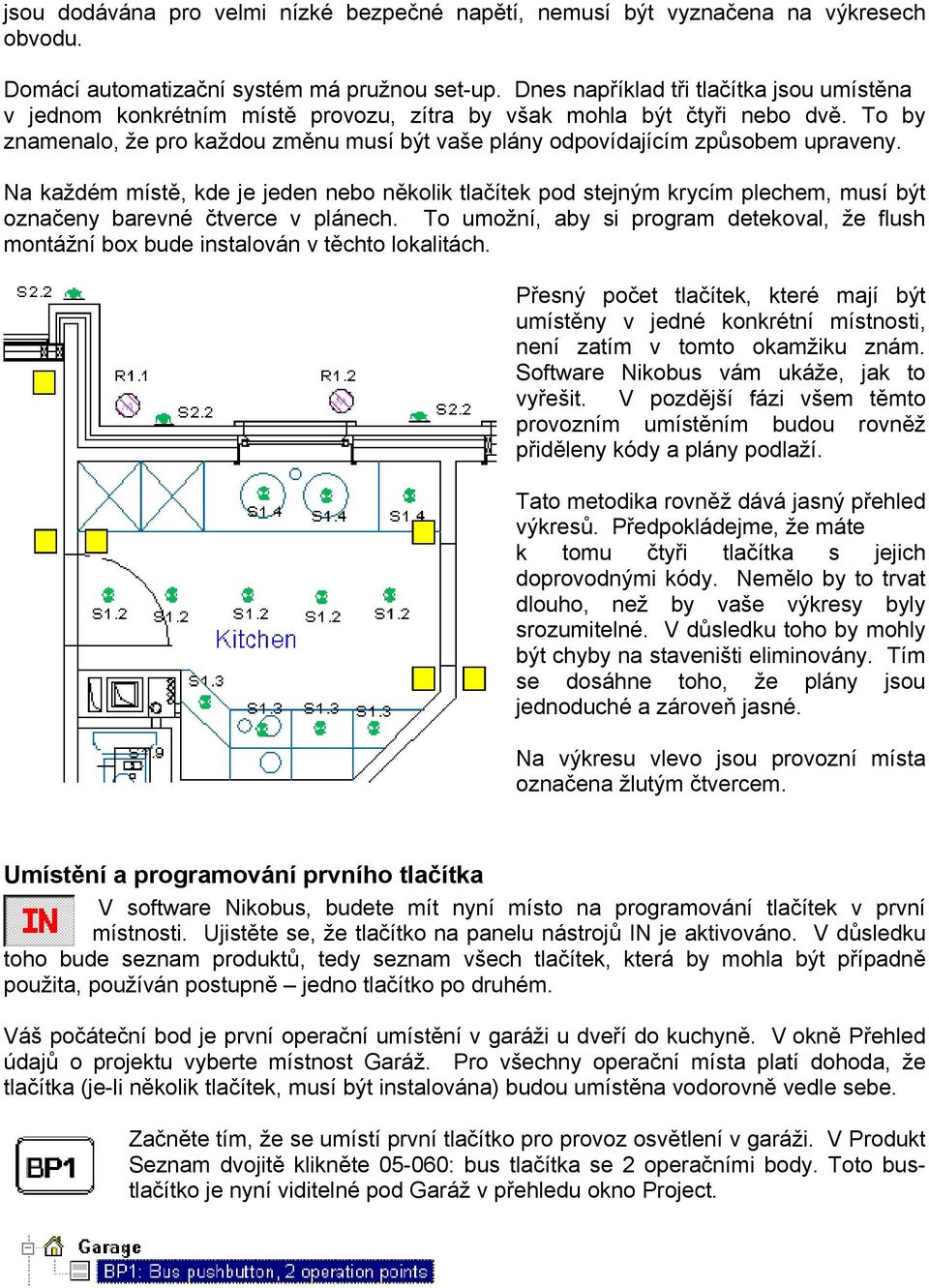

8 jsou dodávána pro velmi nízké bezpečné napětí, nemusí být vyznačena na výkresech obvodu. Domácí automatizační systém má pružnou set-up. Dnes například tři tlačítka jsou umístěna v jednom konkrétním místě provozu, zítra by však mohla být čtyři nebo dvě. To by znamenalo, že pro každou změnu musí být vaše plány odpovídajícím způsobem upraveny. Na každém místě, kde je jeden nebo několik tlačítek pod stejným krycím plechem, musí být označeny barevné čtverce v plánech. To umožní, aby si program detekoval, že flush montážní box bude instalován v těchto lokalitách. Přesný počet tlačítek, které mají být umístěny v jedné konkrétní místnosti, není zatím v tomto okamžiku znám. Software Nikobus vám ukáže, jak to vyřešit. V pozdější fázi všem těmto provozním umístěním budou rovněž přiděleny kódy a plány podlaží. Tato metodika rovněž dává jasný přehled výkresů. Předpokládejme, že máte k tomu čtyři tlačítka s jejich doprovodnými kódy. Nemělo by to trvat dlouho, než by vaše výkresy byly srozumitelné. V důsledku toho by mohly být chyby na staveništi eliminovány. Tím se dosáhne toho, že plány jsou jednoduché a zároveň jasné. Na výkresu vlevo jsou provozní místa označena žlutým čtvercem. Umístění a programování prvního tlačítka V software Nikobus, budete mít nyní místo na programování tlačítek v první místnosti. Ujistěte se, že tlačítko na panelu nástrojů IN je aktivováno. V důsledku toho bude seznam produktů, tedy seznam všech tlačítek, která by mohla být případně použita, používán postupně jedno tlačítko po druhém. Váš počáteční bod je první operační umístění v garáži u dveří do kuchyně. V okně Přehled údajů o projektu vyberte místnost Garáž. Pro všechny operační místa platí dohoda, že tlačítka (je-li několik tlačítek, musí být instalována) budou umístěna vodorovně vedle sebe. Začněte tím, že se umístí první tlačítko pro provoz osvětlení v garáži. V Produkt Seznam dvojitě klikněte : bus tlačítka se 2 operačními body. Toto bustlačítko je nyní viditelné pod Garáž v přehledu okno Project.
9 Kliknutím na BP1: Položka tlačítka se 2 operačními body pravým tlačítkem myši se objeví drop-down menu. Zde klikněte na tlačítko Změnit název modulu. V důsledku toho nyní můžete upravit název BP1 v garáži LP zapnuto/vypnuto. Zavřete zadání textu stisknutím klávesy Enter. Název této sběrnice je nyní BP1: LP garáž pro zapnutí/vypnutí. To označuje, jaké funkce bude toto tlačítko vykonávat. Výsledek je zobrazen na obrázku vlevo. Vyberte bus a klikněte na tlačítko v okně Informace o spojení tlačítko Nový. Okno Vytvořit propojení bude otevřeno jako výsledek. Hledejte a vyberte světelný modul garáž ve výstupu v seznamu. To lze nalézt pod vypínačem modul 1 první výstup. Přejete-li si mít světelný bod v poloze "zapnuto", tak po stisknutí tlačítka na horní části tlačítka a v poloze "vypnuto" při stisknutí na spodní části tlačítka. Klikněte na šipku pod Připojení režim a zvolte M01 (zapnuto / vypnuto). Teprve teď uvidíte příslušné položkové tlačítko, které se zobrazí ve vstupním seznamu pod Garáž. Klikněte na BP1: LP garáž pro zapnutí / vypnutí a následně na AB: vstup. Pokud si nepřejete přidat nějaké parametry nebo podmínky tohoto programu, odejdete kliknutím na pole Přidat připojení. Okno ukončíte klepnutím na tlačítko Zavřít. Programování vašeho prvního tlačítka je nyní dokončeno. Druhé tlačítko instalujte podle prvního. Ve stejném operačním místě, kde chcete místo pro druhé tlačítko na provoz závěrky v garáži, budete pokračovat do značné míry stejným způsobem, jak je popsáno výše. V projektu v přehledovém okně vyberte místnost Garáž. Dvojitě klikněte : Položka tlačítka se 2 operačními body v seznamu produktů. Změníme název této sběrnice tlačítkem BP2: závěrka garáž nahoru/dolů.
10 Přidejte spojení na toto tlačítko a vyberte jej jako výstupní O06: Garáž závěrka za spoušť Modul v distribuci panelu garáže. Jako režim, zvolte M1 (otevřít - zastavit - zavřít). Ve vstupním okně zvolte BP2: závěrka garáž nahoru/dolů a následně AB: vstup. Pro T1 Run čas, nastavte čas pro tuto spoušť. V tomto případě asi 20 sekund. Klikněte na tlačítko Přidat a spojení, následně pak na tlačítko Zavřít. Přenos kódů na půdorys Na půdorys umístíte kód BP1-2 vedle žlutého čtverce (provozní místa) garáže u dveří do kuchyně. To bude znamenat, že BP1 a BP2 - dvě tlačítka, která byla naprogramována v softwaru, byla skutečně umístěna zde. Umístění a programování dalších tlačítek v garáži Umístění ostatních tlačítek Také si jistě přejete umístit několik tlačítek na provozní sběrnici umístěnou u garážových vrat. První ze všeho vyberte tlačítko pro provoz osvětlení garáže a pro osvětlení exteriéru. Tlačítko pro osvětlení garáže má stejné funkce jako BP1. Viz oddíl 5.10 této příručky pro programování. Funkčnost tlačítka pro venkovní osvětlení je však odlišná. Stisknutí horní části tlačítka bude mít za následek zapínání venkovního osvětlení na terase a garážových vrat na dobu 5 minut. Při stisknutí spodní část tlačítka by mělo totéž tlačítko střídavě zapínat a vypínat. Kromě toho budete potřebovat tlačítko pro provoz garážových vrat. Stisknutím horní části budou garážová vrata nahoře. Stisknutím spodní části se zavřou garážové vrata. Stisknutí horní nebo dolní části, zatímco garážové vrata se pohybují, umožní zastavení. Poslední sběrnicové tlačítko v této lokalitě v garáži bude použito jako jednoduchý master-off tlačítko. V tomto bodě v čase nemáte ještě využito speciální sběrnicové tlačítko pro přepínání mezi přítomností simulace, týdenního nebo víkendového plánu. Musíte proto vytvořit skupinu pro výstup master-off funkce. Budete používat čtyřcestné sběrnicové tlačítko (05-064) pro osvětlení, dvoucestné sběrnicové tlačítko (05-060) pro garážová vrata a budete instalovat sběrnicové tlačítko s LED (05-061) pro master - vypnutí funkce. V projektu Přehled v okně vyberte místnost Garáž. Přidejte různá sběrnicová tlačítka dvojitým kliknutím v okně Seznam produktů. Programování venkovního osvětlení Program AB sekce prvního tlačítka (BP3) pro osvětlení garáže je popsán v sekci 5,10 tohoto návodu. Nyní je pozornost zaměřena na programovou část C a D BP3 pro osvětlení zadní vnější stěny. Změníme název tlačítka pro BP3: LP garáže / zadní vnější stěně. Klikněte na tlačítko
11 Nové připojení, které bude otevřeno, pak klikněte na Vytvořit připojení obrazovky. Mezi výstupy zvolte O02: LP zadní vnější stěnu modulu pro přepínání 2 v distribuci panelu v garáži. Vybrat M6 (zpoždění-off) jako způsob připojení a nastavení parametru T1: Dlouhé lhůty (až 2 h) po dobu 5 minut. Ve vstupním seznamu vyberte BP3: LP garáže/zadní vnější stěny a následně C: Vstup. Zavřete toto programování kliknutím na tlačítko Přidat připojení. Nyní změňte způsob připojení k M5 (impuls) a klikněte na D: Vstup do vstupního seznamu BP3: LP garáže / zadní vnější stěny. Zavřete ho tlačítkem přidat připojení. Při ukončování Vytvořit spojení okna (pomocí tlačítka Zavřít), uvidíte programování pro BP3 sběrnicového tlačítka, které se zobrazí v okně seznamu Connection (připojení). Programování garážových vrat Pro garážová vrata se doporučuje pracovat se systémem, který používá dva samostatné impulsy pro zvýšení nebo snížení garážových vrat. BP4 byl přejmenován na BP4: garážových vrat. Aktivujte obrazovku Vytvoření připojení a zvolte výstupní O07: garážových vrat plus otevřené přepínače modulu 2. Vyberte M11 (zpožděné-off short). T1: Krátké lhůty (až 50 s) jako režim a nastavte 1 s. Ve vstupním seznamu vyberte: Vstup BP4: garážových vrat. Přidejte připojení. Zvolte výstupní O08: garážových vrat plus přepínače modulu 2. Vyberte stejný typ a nastavení času, ale teď vyberte B: Vstup BP4: garážových vrat. Opět zavřete přidáním připojení. Odejděte z obrazovky Vytvořit propojení a uvidíte následující v připojovacím seznamu: Vytvoření skupiny výstup Programujete hlavní-off tlačítko. Až dosud máte vždy naprogramováno na jednu jednotnou položku. Hlavní-off funkce musí však ovlivnit většinu aliancí. Budete tedy vytvářet výstup první skupiny. Klikněte na scéně Lehká / Střední funkce ikony v panelu nástrojů funkce jako na fotografii vlevo. Okno průvodce bude otevřeno. Klikněte na pole Vytvořit nový.
12 V nově otevřeném okně zadejte název vaší produkce skupiny. Zadejte název hlavního-off v okně a klikněte na tlačítko OK. V dalším okně vyberte 1-tlačítko, 2-tlačítko nebo tlačítko 4-operace, s nimiž chcete provádět tuto ústřední funkci. V tomto případě použijte 1-tlačítko funkce. Proto klikněte 1 a potom na tlačítko OK, kterým ukončíte tuto obrazovku, a pak klikněte na scéna Lehká / Střední funkce a obrazovka bude otevřena. Klikněte na panel Distribuce garáž, který vám zobrazí obsah toho panelu. Pak klikněte na D1: Dim správce a všechny výstupy tohoto dim regulátoru budou viditelné.
13 Nyní přidejte výstup na naší nové skupině Master-off výběrem v levém okně a poté kliknutím na tlačítko Přidat. Nyní pro všechny použité výstupy platí správce D1, který bude mít výstup v následujícím obrázku. Všechny tyto výstupy mohou být zahrnuty do Master-off funkce. Chcete-li tak učinit, klikněte na tlačítko vedle aliance ve sloupci režim. V seznamu se pak zobrazí všechny možné funkce. V tomto případě zvolte režim M6 (vypnuto). Pokud je třeba, je možné nastavit switch-off dobu pro každý stmívač ve sloupci T2. Tyto lhůty se pohybují od 1 s až do maximálně 5 minut. Z důvodu bezpečnosti nastavte přepínač - dobu pro osvětlení schodiště 30 sekund. Všechny ostatní stmívače jsou přiřazeny switch-off na dobu 10 sekund. Výsledek bude vypadat takto: Stejným způsobem se přidá položka O01: Terasa roleta pro spouštěcí modul v pravém okně. Zde zvolte režim M3 (téměř). Nastavte čas v T1 na 20 sekund. Přidejte výsledky 1 až 5, jakož i výstupy 7, 8, 10, 11 a 12, pro 1 modul vypínač. Výstup 9 (ventilátor WC) je nedotčen. Je-li tento výstup v poloze "zapnuto", později zajistí, že se automaticky přepne do polohy "OFF". Vyberte M3 (vypnuto) jako režim pro každý výstup s výjimkou výstupů 11 a 12 a nastavte parametr T1 na 2 sekundy. To znamená, že musíte stisknout tlačítko na 2 sekundy, aby se aktivovala Master-off funkce. Tato funkce se musí nastavit.

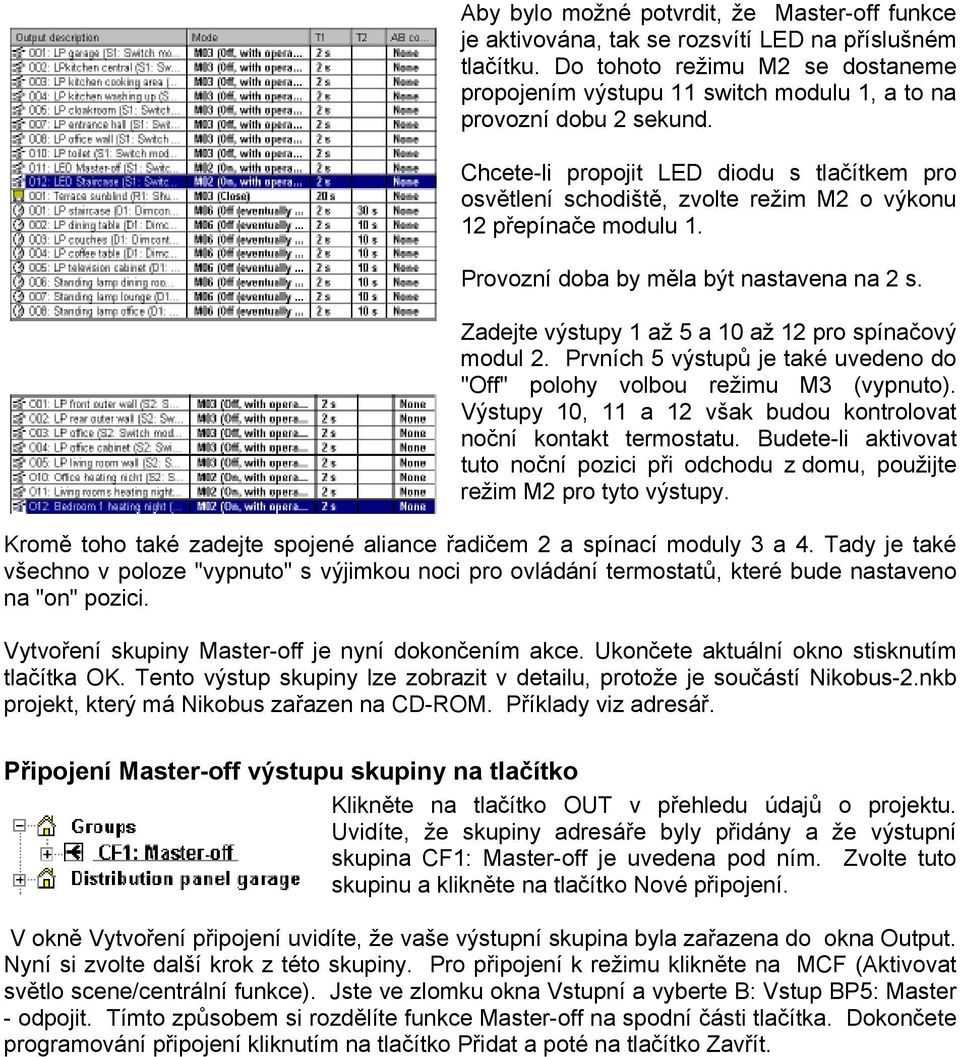

14 Aby bylo možné potvrdit, že Master-off funkce je aktivována, tak se rozsvítí LED na příslušném tlačítku. Do tohoto režimu M2 se dostaneme propojením výstupu 11 switch modulu 1, a to na provozní dobu 2 sekund. Chcete-li propojit LED diodu s tlačítkem pro osvětlení schodiště, zvolte režim M2 o výkonu 12 přepínače modulu 1. Provozní doba by měla být nastavena na 2 s. Zadejte výstupy 1 až 5 a 10 až 12 pro spínačový modul 2. Prvních 5 výstupů je také uvedeno do "Off" polohy volbou režimu M3 (vypnuto). Výstupy 10, 11 a 12 však budou kontrolovat noční kontakt termostatu. Budete-li aktivovat tuto noční pozici při odchodu z domu, použijte režim M2 pro tyto výstupy. Kromě toho také zadejte spojené aliance řadičem 2 a spínací moduly 3 a 4. Tady je také všechno v poloze "vypnuto" s výjimkou noci pro ovládání termostatů, které bude nastaveno na "on" pozici. Vytvoření skupiny Master-off je nyní dokončením akce. Ukončete aktuální okno stisknutím tlačítka OK. Tento výstup skupiny lze zobrazit v detailu, protože je součástí Nikobus-2.nkb projekt, který má Nikobus zařazen na CD-ROM. Příklady viz adresář. Připojení Master-off výstupu skupiny na tlačítko Klikněte na tlačítko OUT v přehledu údajů o projektu. Uvidíte, že skupiny adresáře byly přidány a že výstupní skupina CF1: Master-off je uvedena pod ním. Zvolte tuto skupinu a klikněte na tlačítko Nové připojení. V okně Vytvoření připojení uvidíte, že vaše výstupní skupina byla zařazena do okna Output. Nyní si zvolte další krok z této skupiny. Pro připojení k režimu klikněte na MCF (Aktivovat světlo scene/centrální funkce). Jste ve zlomku okna Vstupní a vyberte B: Vstup BP5: Master - odpojit. Tímto způsobem si rozdělíte funkce Master-off na spodní části tlačítka. Dokončete programování připojení kliknutím na tlačítko Přidat a poté na tlačítko Zavřít.
15 Můžete vytvořit novou skupinu pro horní část tohoto tlačítka, které je podle vašich požadavků, a můžete si sjednat u některých světelných bodů, které mají být v poloze "zapnuto" a jehož prostřednictvím může být např. ovládáno topení v přízemí v koupelně. Na váš půdorys uveďte BP3-5 vedle provozního místa v garáži, a to do garážových dveří. Vytvoření skupiny pro vstup do kuchyně Vytvoření vstupní skupiny V kuchyni zadejte provozní umístění 6 a 7. Provozní poloha BP6 je tlačítko s 2 provozními body. BP7 na druhé straně je tlačítko se 4 body provozu. Nainstalujte tato tlačítka na pokoj a Kuchyň dvojitým kliknutím na : Sběrnice tlačítko, 2 provozní body v seznamu produktů a pak na : Sběrnice tlačítko, 4 provozní body. Přejmenujte tato tlačítka na Osvětlení kuchyně. Dva provozní body obou operačních míst budou vykonávat stejnou funkci, chcete-li provozovat centrální osvětlení kuchyně (S1.2) z obou stran kuchyňských dveří, stejně tak jako vytvoření master-off kuchyně. Začněme s první skupinou. Jste ve funkci panel nástrojů a klikněte na ikonu Vstupní skupina. Na obrazovce Průvodce bude nyní otevřena. Zde klikněte na tlačítko Vytvořit novou.
16 Nová vstupní obrazovka bude otevřena a nyní můžete zadat název pro novou vstupní skupinu. Doplňte LP kuchyně centrální on/ off do pole a pak stiskněte tlačítko OK. V následujícím okně zvolte 1-tlačítko, 2-tlačítko nebo tlačítko 4 podle toho, jak si přejete, aby se využívala funkce Impulse. Klikněte na tlačítko 1-pole. Zavřete okno kliknutím na OK tlačítko. Objeví se Vstupní skupina a obrazovka bude otevřena. Kliknutím na symbol plus vedle kuchyně uvidíte vaše dvě tlačítka ve sběrnicové kuchyni. Stejným způsobem otevřete BP6 a BP7. Výsledek je vidět na obrázku vlevo. Vyberte: Vstup BP6. Klikněte na tlačítko Přidat. Můžete udělat totéž pro: Vstup BP7. Přidané tlačítkové prvky se zobrazí v levém rozdělení okna Vstupní skupina obrazovka.

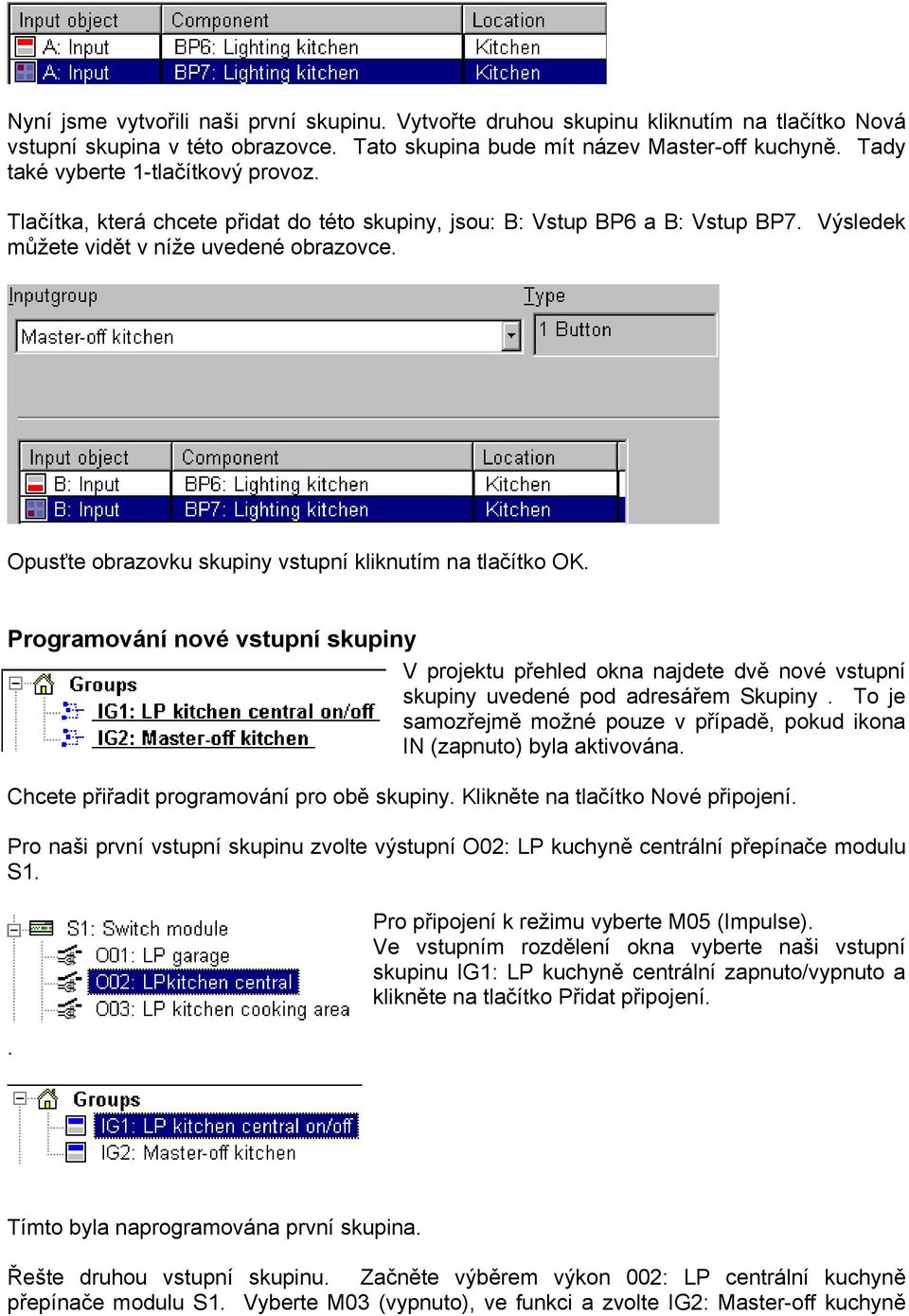

17 Nyní jsme vytvořili naši první skupinu. Vytvořte druhou skupinu kliknutím na tlačítko Nová vstupní skupina v této obrazovce. Tato skupina bude mít název Master-off kuchyně. Tady také vyberte 1-tlačítkový provoz. Tlačítka, která chcete přidat do této skupiny, jsou: B: Vstup BP6 a B: Vstup BP7. Výsledek můžete vidět v níže uvedené obrazovce. Opusťte obrazovku skupiny vstupní kliknutím na tlačítko OK. Programování nové vstupní skupiny V projektu přehled okna najdete dvě nové vstupní skupiny uvedené pod adresářem Skupiny. To je samozřejmě možné pouze v případě, pokud ikona IN (zapnuto) byla aktivována. Chcete přiřadit programování pro obě skupiny. Klikněte na tlačítko Nové připojení. Pro naši první vstupní skupinu zvolte výstupní O02: LP kuchyně centrální přepínače modulu S1.. Pro připojení k režimu vyberte M05 (Impulse). Ve vstupním rozdělení okna vyberte naši vstupní skupinu IG1: LP kuchyně centrální zapnuto/vypnuto a klikněte na tlačítko Přidat připojení. Tímto byla naprogramována první skupina. Řešte druhou vstupní skupinu. Začněte výběrem výkon 002: LP centrální kuchyně přepínače modulu S1. Vyberte M03 (vypnuto), ve funkci a zvolte IG2: Master-off kuchyně

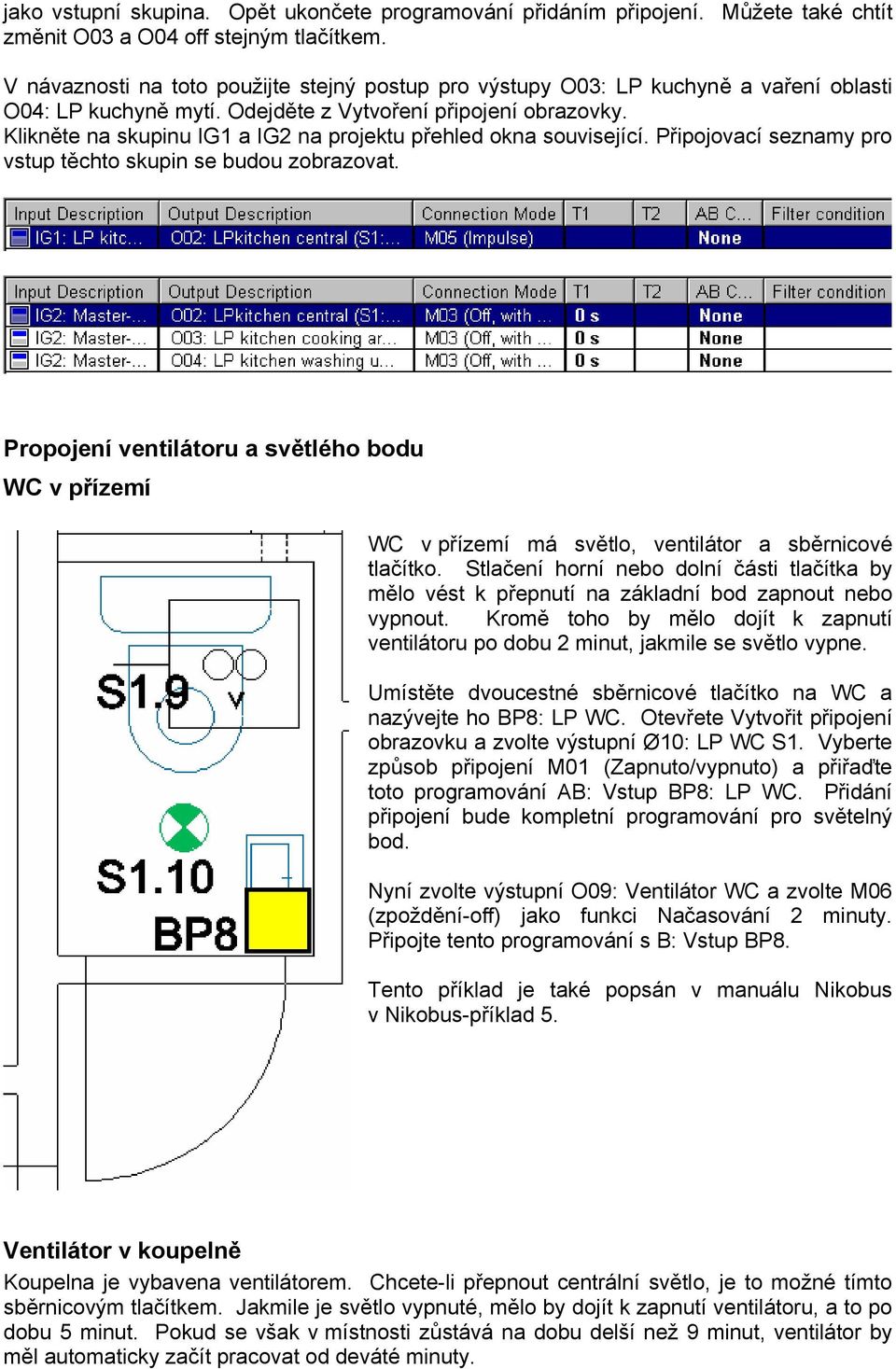

18 jako vstupní skupina. Opět ukončete programování přidáním připojení. Můžete také chtít změnit O03 a O04 off stejným tlačítkem. V návaznosti na toto použijte stejný postup pro výstupy O03: LP kuchyně a vaření oblasti O04: LP kuchyně mytí. Odejděte z Vytvoření připojení obrazovky. Klikněte na skupinu IG1 a IG2 na projektu přehled okna související. Připojovací seznamy pro vstup těchto skupin se budou zobrazovat. Propojení ventilátoru a světlého bodu WC v přízemí WC v přízemí má světlo, ventilátor a sběrnicové tlačítko. Stlačení horní nebo dolní části tlačítka by mělo vést k přepnutí na základní bod zapnout nebo vypnout. Kromě toho by mělo dojít k zapnutí ventilátoru po dobu 2 minut, jakmile se světlo vypne. Umístěte dvoucestné sběrnicové tlačítko na WC a nazývejte ho BP8: LP WC. Otevřete Vytvořit připojení obrazovku a zvolte výstupní Ø10: LP WC S1. Vyberte způsob připojení M01 (Zapnuto/vypnuto) a přiřaďte toto programování AB: Vstup BP8: LP WC. Přidání připojení bude kompletní programování pro světelný bod. Nyní zvolte výstupní O09: Ventilátor WC a zvolte M06 (zpoždění-off) jako funkci Načasování 2 minuty. Připojte tento programování s B: Vstup BP8. Tento příklad je také popsán v manuálu Nikobus v Nikobus-příklad 5. Ventilátor v koupelně Koupelna je vybavena ventilátorem. Chcete-li přepnout centrální světlo, je to možné tímto sběrnicovým tlačítkem. Jakmile je světlo vypnuté, mělo by dojít k zapnutí ventilátoru, a to po dobu 5 minut. Pokud se však v místnosti zůstává na dobu delší než 9 minut, ventilátor by měl automaticky začít pracovat od deváté minuty.
19 Místo BP9: LP centrální koupelny na pokoji Koupelna. V položce Vytvořit připojení na obrazovce zvolte výstupní O01: LP koupelna centrální přepínače modulu S3. V distribuci panelu se to pak nachází v podkroví. Funkce, která má být použita, je M01 (zapnuto/vypnuto) a programování by mělo být přiřazeno AB: Vstup BP9. Nyní zvolte výstupní O02 ventilátor: Ventilátor koupelna na stejném přepínacím modulu. Vybrat Funkce M07 (Zpožděné zapnutí) s časem 9 minut a přiřadit k programování: Vstup BP9. Nakonec zvolte výstupní ventilátor znovu, ale teď s M06 (Delayed-off) ve spojení s režimem času 5 minut. Místo plánování je v rámci tohoto tlačítka B: Vstup BP9. Níže je zobrazena v seznamu Connection. Tento příklad je také popsán v příručce Nikobus v Nikobus-příklad 7.
20 Zpožděné-off schodiště osvětlení Cíl Nic není víc nepříjemné než osvětlení schodiště, které se najednou automaticky přepne do "Off" polohy. Snažte se vyhnout takové situaci instalací osvětlení schodiště se zpožděním-off světelného bodu a blikající LED. Umístění tlačítka a vytváření skupin vstupní Nainstalovali jste sběrnicová tlačítka s LED na schodišti. Označení je BP10 a BP11. V software je umístěte do sálu a vstup v hale v noci, resp. obě tlačítka nyní budou přejmenována jako schodiště LP. Nejdříve vytvořte dvě vstupní skupiny pro obě tlačítka. Provedete to kliknutím na ikonu Vstupní skupiny Funkce panelu nástrojů. První vstupní skupina bude pojmenována LP schodiště a 1-tlačítko provoz bude vybráno. Místo konání: Vstup BP10 a BP11 spolu ve skupině. Pak vytvořte vstupní skupinu LP schodiště přepínání a také zvolte 1-tlačítko provozu. Zde se však může přidat spodní část tlačítek. To je vždy B: Vstup s tlačítky. Náš vstup skupiny nyní bude vypadat takto.
21 Diagram Diagram níže bude použit. Všimněte si, že kontakty 6 a 6' dvoupásmový kontakt jsou spojeny s 230V vstupy B a přepínačem modulu. Osvětlení schodiště je spojeno se stmívačem, který naopak je spojen s prvním výstupem správce stmívače. Pro váš příklad využívají přepínače Modul S1 a stmívačový řadič D1. Programování Otevřete obrazovku Vytvoření připojení a zvolte výstupní O01: LP schodiště stmívačový správce D1. Jako funkci vyberte M07 (Delayed-off). Zpoždění bude nastaveno na 5 minut a minimální čas až 2 minuty. Připojte tyto parametry s IG3: LP schodiště.
22 Pak zvolte výstupní O06 přepínače modulu S1. Zde vyberte způsob připojení M06 (Delayed - off) s časem 7 minut. Toto zpravidla představuje celkový čas, který je světelným bodem Schodiště v provozu. Také připojení tohoto programu pro IG3: LP schodiště. Je-li výstup 6, je vysoká úroveň 230V, vstup B je vysoká úroveň. Zvolte výstupní O12: LED schodiště switch modulu S1. Pak zvolte režim připojení M8 (bliká) a připojení tohoto programování LOCB: Místní vstup B stejného přepínače modulu. Program má stejný výstup O12: LED schodiště, s M02 (On, s provozní doba) pro LOCA: Místní vstupu S1. V důsledku toho bude LED zapnuta, když se vypne světlo. Stále máte naprogramovánu dolní část tlačítka. Když se ve spodní části tlačítko stiskne, chcete schodiště nechat osvětlené. LED pak musí být vypnuty. Tato funkce je užitečná, když budete potřebovat světlo na schodišti na delší dobu (např. při úklidu). Zvolte výstupní O01: LP schodiště matný správce D1. Potom vyberte funkci M05 (On) a přidejte tento program pro IG4: LP schodiště přepínání. Nyní zvolte výstupní O12: LED schodiště přepínače modulu S1. Jako režim připojení vyberte M03 (Off) a přiřadit programování IG4: LP schodiště přepínání. Nyní naleznete programování pro schodiště ve vstupní skupině LP přepínání v rámci seznamu. Tento příklad je také popsán v příručce Nikobus v Nikobus-příklad 4. Sekvence - popis Sekvencer je k dispozici jako funkce (nebo režim) na přepínači modul domácího Nikobus automatizačního systému. Za účelem tohoto programu byly vyvinuty zvláštní funkce v rámci software Nikobus, a to na oddělených obrazovkách. Pracovní metodika je vysvětlena níže.
23 Spuštění sequenceru Otevřete software Nikobus a začněte nový projekt, ve kterém zadáte switch modulu. Tento příklad lze nalézt na CD-ROM pod názvem Nikobus-projekt v 3.nkb v adresáři examples Můžete si vyzkoušet programování pomocí Nikobus-projekt 3 empty.nkb souboru. Programování sekvenceru je možné spustit dvěma způsoby. a) První možnost Otevřete nabídku Úpravy a klikněte na sekvencer tak, aby bylo možné vytvořit sekvencer. Projekt musí obsahovat alespoň jeden switch modul. Sequencer okno bude nyní otevřeno.
24 b) Druhá varianta Není-li funkce panelu nástrojů zobrazena, otevřete nabídku Zobrazit a zaškrtněte funkce bar. Funkci Panel nástrojů lze nalézt vedle panelu nástrojů Standardní. Klikněte na ikonu pro otevření sekvenceru. Obrazovka Sequenceru bude otevřena. Vytvoření a pojmenování nového třídiče Klikněte na pole Nového sekvenceru v okně sekvenceru. V nově otevřeném okně sekvenceru Nový zadejte název pro sekvencer. Pro tento příklad používáme název kropení zahrady. Výstup z této obrazovce je kliknutím na tlačítko OK. Sequencer okno V okně sekvenceru najdete následující Vybrané sekvencery: V tomto příkladu budeme předpokládat, že váš projekt zahrnuje switch modul, první tři výstupy, které jsou napojeny na tři kropicí zařízení pro velkou zahradu. Vzhledem k omezení zásobování vodou by postřikovací zařízení nemělo být v provozu současně. Se sekvencerem přepnete na tři skupiny a následně je lze vypnout. Některé oblasti zahrady jsou více vlhké než jiné oblasti. Kropicí dobu snížíme na těchto více vlhkých částech.
25 V okně sekvenceru, zvolte S1: Switch modul (v levém horním rohu obrazovky), výstupy, které chcete použít pro sekvencer a které jsou součástí tohoto modulu. Klikněte na tlačítko Přidat výstup. V důsledku toho bude programový řádek, který je v informačním okně Sequenceru. Když chcete přidat tři výstupy přepínače modulu S1, klikněte na tlačítko Přidat výstup ještě dvakrát. Informační okno programu nyní obsahuje tři řádky. Všimněte si, že správné výstupy byly vybrány na základě výstupu kolony. Připojili jste první tři výstupy switch modulu na tři kropicí skupiny. Nyní jste schopni vybrat jakýkoli požadovaný switch modul kliknutím na řádek ve sloupci Výstup. Chcete-li nastavit čas pro každý výstup, uděláte to kliknutím na sloupec zpoždění v každém řádku a zvolte dobu, po kterou by zvolený výstup měl být aktivní.
26 Sekvencer, který jste vytvořili, bude pracovat podle pořadí řádků. Pokud některé výstupy musí být aktivovány první, musí být umístěny v první řadě. Můžete přizpůsobit pořadí řádků pomocí tlačítek Přesunout nahoru nebo Přesunout dolů. V přehledu projektu vytvořený sekvencer zní S1: Switch modul. Je zřejmé, že to budete moci zobrazit pouze, pokud je OUT tlačítko panelu nástrojů aktivní. Přiřazení sekvenceru na tlačítko Aby sekvencer plnil svou funkci, musí být přiřazena tlačítka. Chcete-li tak učinit, klikněte na Nové připojení tlačítka v základní obrazovce. Kliknutím na Vytvořit propojení se otevře výsledek v okně. V tomto okně zvolte výstupní SEQ01: Zahradní postřikování. Podle způsobu připojení jste schopni jen kliknout na M13 (Aktivovat sekvencer). Vyberete požadované tlačítko bus ve vstupním okně. Zavřete programování kliknutím na tlačítko Přidat a potom na připojení na tlačítko Zavřít.
27 2 Praktická cvičení Pomocí výše uvedené teoretické části vytvořte příklad Nikobus-project 2.nkb. Postupujte podle teoretické části (jednotlivými částmi domu) a pokynů vyučujícího. Postup: 1. Vyberte příslušné jednotky. 2. Na vybraných jednotkách určete sběrnicový výstup. 3. Proveďte příslušné propojení jednotek s PC. 4. Proveďte nastavení parametrů podle teoretické části a podle pokynů vyučujícího. 5. Časování zkontrolujte měřením odpovídajících výstupů a proveďte vyhodnocení. 6. Realizujte různé režimy připojených jednotek. 3 Otázky k měřené úloze 1. Kde nastavíme Časování příslušného Modu spínací jednotky? a) Nelze nastavit. b) Seznam propojení S1, příslušnému Modu propojení, ve sloupcích X1a X2. c) Seznam propojení S1, příslušnému Modu propojení, ve sloupcích T1a T2. 2. Jak můžeme změnit funkci Mode na spínací jednotce? a) Seznam propojení S1, Funkce (mode). b) Seznam propojení S1, Mód propojení a Funkce (mode). c) Seznam propojení S1, Mód propojení. 3. Jak definovat, která část tlačítka bude propojena s výstupem spínací jednotky? a) V seznamu propojení BP1, Garáž, XY podmínka. b) Nelze realizovat. c) V seznamu propojení BP1, Garáž, AB podmínka.
28 4. Jak přidáme umístění a nové tlačítko? a) Klikneme na Garáž pak OUT, Přidej komponent a vybereme příslušné tlačítko. b) Klikneme na Garáž pak IN, Přidej komponent a vybereme příslušné tlačítko. c) Klikneme na Garáž pak IN, Přidej komponent a vybereme příslušnou spínací jednotku. 4 Řešení 1c); 2b); 3c); 4b) 5 Kritéria hodnocení Známka Kritéria 1 4 správné odpovědi 2 3 správné odpovědi 3 2 správné odpovědi 4 1 správná odpověď 5 0 správných odpovědí INTERNETOVÉ ZDROJE WWW: < >.
