1 Prováděcí dokumentace Elektroinstalace obecní dům Libivá Název : Investor : Modernizace elektroinstalace obecního domu Libivá Město Mohelnice, U Brány 95/2, Mohelnice paré č: _ Vypracoval: Jiří Kostka, technik projektant elektrických zařízení Atorizoval: Štefan Benkei autorizovaný technik

2 Modernizace elektroinstalace obecního domu Libivá List č.2 Obsah dokumentace: I. Průvodní část. Základní identifikační údaje 2. Všeobecný popis 3. Vnější vlivy 4. Bezpečnostní předpisy a normy 5. Ochrana před úrazem elektrickým proudem 6. Napěťové soustavy 7. Energetická bilance 8. Péče o bezpečnost práce II. Souhrnná technická zpráva. Napájecí rozvody 2. Světelné obvody 3. Zásuvkové obvody 4. Ostatní obvody 5. Uzemnění III. Technická část. Dokumentace výkresová část 2. Tabulky rozpis přístrojů a zařízení 3. Soupis dodávek a montážního materiálu IV. Závěrečná ustanovení V. Přílohy. Výpočet umělého osvětlení 2. Kontrolní výpočet jištění domovních vedení 3. Katalogové listy elektrických zařízení

3 Modernizace elektroinstalace obecního domu Libivá List č.3 I. Průvodní část. Základní identifikační údaje : Název stavby : Místo stavby : Charakter stavby : Odvětví : Datum zakázky : 0/203 Investor : Vypracoval: Autorizoval : Zhotovitel stavby : 2. Všeobecný popis : Modernizace elektroinstalace obecního domu Libivá Obecní dům, č.p. 29, Libivá, Mohelnice rekonstrukce elektrického zařízení rozvod elektrické energie Město Mohelnice, U Brány 95/2, Mohelnice Jiří Kostka, technik projektant elektrických zařízení Štefan Benkei, Chromeč 7, Zábřeh autorizace ČKAIT č , autorizovaný technik, TE03 dle výběrové řízení investora Projekt řeší modernizaci, tj. kompletní rekonstrukci, respektive novou elektroinstalaci společenských prostor a restaurace obecního domu v obci Libivá. Samotná budova je více jak 70 let stará a z 80% jsou elektroinstalační rozvody a zařízení původní. Z hlediska současných požadavků na elektrické rozvody budov je tento stav nevyhovující a další provoz není v souladu s elektrotechnickými předpisy a zejména s technickou normou ČSN ed.2 (Elektrické instalace nízkého napětí Vnitřní elektrické rozvody). Budova je z hlediska odběrného místa (elektrická přípojka nn) členěna na tři místa spotřeby:. Společenské prostory (chodba přízemí, schodiště.np, chodba.np, klubovna s kuchyňkou a WC, kancelář, knihovna, společenský sál, schodiště půda) 2. Restaurace (chodba, sklad, výčep, kuchyň, WC, dvorek) 3. Obchod (není součástí modernizace elektroinstalace) Dokumentace neobsahuje připojení k elektrorozvodné síti, tj. přípojková skříň a hlavní domovní vedení zůstává původní. Každé místo spotřeby má své fakturační měření (elektroměr) umístěné v elektroměrových rozváděčích umístěných v chodbě přízemí budovy. Obchod má samostatný elektroměrový rozváděč společný s jištěním domovních elektrických rozvodů a zůstává původní (beze změn). Měření spotřeby pro společenské prostory a restauraci je sloučeno do jednoho elektroměrového rozváděče, který bude demontován a nahrazen novou elektroměrovou skříní pro dvě obchodní měření. Stávající domovní rozváděče (2x společenské prostory a 3x restaurace) budou rovněž demontovány a nahrazeny novými. Stávající elektroinstalace, tj. elektrické rozvody a zařízení budou dle přístupnosti demontovány (týká se přístrojů, zásuvek, svítidel, elektrických topidel, povrchové elektroinstalace apod., např. elektrorozvody instalované pod omítkou se nedemontují). Vypracování projektové dokumentace související se zabezpečovacím zařízením objektu, telekomunikačním a jiným slaboproudým zařízení, není v této prováděcí dokumentaci zahrnuto a je možné, po dohodě s investorem, vypracovat doplnění ke stávající elektrodokumentaci. Tato dokumentace rovněž neřeší ochranu objektu před atmosférickými vlivy, tj. zařízení hromosvodu a jeho instalace. Dále neřeší způsob uzemnění ochranného vodiče PEN v soustavě TN.

4 Modernizace elektroinstalace obecního domu Libivá List č.4 3. Vnější vlivy : Určení prostředí podle působení vnějších vlivů je v souladu s ČSN ed.2 (Elektrická instalace nízkého napětí Část : Základní hlediska, stanovení základních charakteristik, definice) a souvisejících norem a ustanovení. Pro jednotlivé prostory (místnosti) jsou dále uvedeny v legendě příslušné výkresové dokumentace (E0 až E06). V převážné většině prostor jsou účinky vnějších vlivů normální (dále N ) dle tabulky 32NM ČSN (Elektrotechnické předpisy Elektrická zařízení Část 3: Stanovení základních charakteristik). V prostorách, ve kterých se vnější vlivy liší od N, pak jsou tyto doplněny v tabulkách písmeny N +.. v souladu s ČSN Bezpečnostní předpisy a normy : Projektové řešení elektrické části odpovídá platným předpisovým a zřizovacím normám ČSN, zejména ČSN ed.2 a dalších souvisejících norem, zejména ČSN , ČSN 320, ČSN ed.3, ČSN ed Ochrana před úrazem elektrickým proudem: (dle ČSN ed.2, PNE ) a) Živých částí krytím a izolací dle čl. 42. a 42.2 b) Neživých částí automatickým odpojením od zdroje dle čl. 43. a to dle přílohy NM v soustavě TNC s přechodem na přílohu NM3 v soustavě TNS Základní ochrana je ve vyznačených prostorách doplněna lokálně doplňujícím pospojováním, které je spojeno s přípojnicí hlavního ochranného pospojování. Všechny zásuvkové a světelné obvody, u kterých se předpokládá zvýšené nebezpečí úrazu elektrickým proudem, jsou chráněny proudovými chrániči s vybavovacím proudem 30 ma. V každém domovním rozváděči je elektrickým rozvodům předřazen proudový chránič s vybavovacím reziduálním proudem ma. Pro zvýšení bezpečnosti a ochrany před atmosférickými účinky jsou domovní rozváděče rovněž vybaveny svodiči přepětí druhého stupně (typ 2). 6. Napěťová soustava : Přípojné vedení HDS hlavní domovní vedení 3+PEN, 3x/230V,AC, TNC. Bod rozdělení soustavy TNC na TNS je na vývodu z elektroměrového rozváděče.. Jednofázové obvody N+PE, 230V, 50Hz, TNS Trojfázové obvody 3N+PE, 3xV, 50Hz, TNS 7. Energetická bilance : Celkový soudobý instalovaný příkon v odběrných místech: Pb 50 kw pro 3 místa spotřeby je vzájemná soudobost stanovena 0,66 Celkový maximální soudobý příkon: Ps 33 kw Hodnota pojistek ve společné přípojkové skříni HDS: 3x 63A/E33

5 Modernizace elektroinstalace obecního domu Libivá List č.5 Maximální instalovaný příkon (Pi) / soudobý příkon (Pb) pro místa spotřeby:. společenské prostory (chodba přízemí, schodiště.np, chodba.np, klubovna s kuchyňkou a WC, kancelář, knihovna, společenský sál, schodiště půda) světelné obvody Pi 3, kw zásuvkové obvody Pi 4,4 kw technologie kuchyně Pi 0,8 kw elektrické topení Pi 0 kw ohřev vody Pi,8 kw celkem Pi 40, kw Pb 2kW Hodnota jističe před elektroměrem: 3x 25B, charakteristika B (nový) Poznámka: společenské prostory jsou v současnosti rozděleny do dvou míst potřeby soznačením kancelář s hodnotou jističe před elektroměrem 6A a byt s hodnotou jističe před elektroměrem 20A. Dle ujednání s investorem budou tato místa spotřeby sloučena do jednoho ( elektroměr) s hodnotou jističe před elektroměrem 25A. S touto změnou je počítánu i v návrhu na typ nového elektroměrového rozváděče RE. 2. restaurace (chodba, sklad, výčep, kuchyň, WC, dvorek) světelné obvody Pi 3,4 kw zásuvkové obvody Pi 3,2 kw technologie kuchyně Pi 4,4 kw elektrické topení Pi,3 kw ohřev vody Pi 3,6 kw celkem Pi 35,9 kw Pb 8kW Hodnota jističe před elektroměrem: 3x 25B, charakteristika B (stávající) 3. Obchod (není součástí modernizace elektroinstalace) světelné obvody Pi,4 kw zásuvkové obvody Pi 7,2 kw technologie prodejny Pi 4,6 W elektrické topení Pi 6,8 kw ohřev vody Pi,8 kw celkem Pi 2,8 kw Pb kw Hodnota jističe před elektroměrem: 3x 25B, charakteristika B (stávající) 8. Péče o bezpečnost práce : Při provádění elektromontážních prací je nutno dodržovat provozní pravidla a bezpečnostní předpisy platných ČSN pro tuto činnost a předpisy pro zajištění bezpečnosti a ochrany zdraví při práci č.48/82 a č.324/90. Z hlediska hygienických předpisů odpovídá zpracování projektu hygienickým zájmům a splňuje požadavky zák.č.20/66 Sb., vyhl.č.45/66 Sb. a příslušných ČSN.

6 Modernizace elektroinstalace obecního domu Libivá List č.6 II. Souhrnná technická zpráva Technické řešení je dostatečně přehledné z předchozího textu a výkresové dokumentace která pro jednotlivé prostory (místnosti) řeší dispozice (rozmístění v rámci půdorysu) elektroinstalačních přístrojů, tj. spínačů, snímačů pohybu, zásuvek, elektrických topidel, termostatů, svítidel, rozváděčů a elektrorozvodů (kabeláž). Každé toto elektrické zařízení je ve výkresech popsáno značením, které lze následně vyspecifikovat v tabulkách rozpisu přístrojů a zařízení jež jsou obsahem technické části projektové dokumentace. V následujícím textu je uveden pouze stručný popis a doplňující údaje navrhovaného řešení. Všechny přístroje, t.j. spínače, zásuvky, termostaty a snímače pohybu jsou navrženy ze série dle typu od výrobce ABB v designu TANGO barvy bílé. Před realizací elektroinstalace si barvu a odstín určí investor. Domovní rozvaděče RS., RS.2 a RS2 včetně vybavení modulárními přístroji jsou ze série a dle typu od výrobce HAGER. Navrhovaná svítidla jsou ze série a dle typu od výrobce MODUS a PANLUX. Elektrické akumulační radiátory jsou typu EVO ze série FL a topné obrazové infrapanely typu KS. Elektroměrový rozváděč je navržen typu RE 2.0. od výrobce ELEKTRO. Pro navržená zařízení jsou v části příloh této projektové dokumentace přiloženy katalogové listy uvedených výrobců.. Napájecí rozvody : Jak již bylo uvedeno, elektrická přípojka z venkovního vedení DS nn realizovaná kabelovým svodem AYKY 4x6, přípojková pojistková skříň HDS typu KLAD osazená pojistkami 3xE33 50A a hlavní domovním vedení realizované kabelem CYKY 4x6 zůstávají původní. Bude však vhodné projednat s provozovatelem DS (ČEZ Distribuce, a.s.) navýšení hodnoty pojistek v přípojkové skříni na hodnotu 63A a to v rámci výměny stávajícího elektroměrového rozváděče RE umístěného v chodbě přízemí při vchodu do budovy. Následující elektrorozvody jsou již v rámci modernizace elektroinstalace nové a dělí se na s tím související místa spotřeby. Společenské prostory: Znového elektroměrového rozváděče je vyveden kabel CYKYJ 5x6 do hlavního domovního rozváděče RS. s umístěním v chodbě.np. Současně s tímto kabelem je veden ovládací kabel CYKYO 3x,5 od přijímače HDO a dále ochranný vodič (PE) CY 6 zž vedený ze skříně pro hlavní ochranné pospojování SHP umístěné pod elektroměrovým rozváděčem RE. Z hlavního domovního rozváděče RS. je dále připojen podružný rozváděč RS.2 kabelem CYKYJ 5x4 a současně ovládací kabel CYKYO 3x,5 pro blokování elektrického topení ve vysokém tarifu. Kabelové rozvody jsou uloženy v drážce pod omítkou 2030 cm pod stropem a kolmo svisle k jednotlivým rozváděčům. Hlavní domovní rozváděč RS. je instalován v místě stávajícího rozváděče pro původní místo spotřeby byt a který bude demontován. Nový rozváděč (celoplastová rozvodnice pro 4x2 modulů typu HAGER VF42PD) je společně vybaven hlavním vypínačem, svodičem přepětí 2. stupně ochrany a jističem pro vývod do podružného rozváděče RS.2. Další jistící a spínací prvky jsou příslušné jen pro výše uvedené bývalé místo spotřeby. Podružný rozváděč RS.2 (celoplastová rozvodnice pro 3x2 modulů typu HAGER VF32PD) je umístěn na protilehlém konci chodby.np a je určen pro jištění a spínání elektrických rozvodů a zařízení zbývajících společenských prostor.

7 Modernizace elektroinstalace obecního domu Libivá List č.7 Restaurace: Znového elektroměrového rozváděče je vyveden kabel CYKYJ 5x6 do hlavního domovního rozváděče RS2 s umístěním v přízemí chodby restaurace. Současně s tímto kabelem je veden ovládací kabel CYKYO 3x,5 od přijímače HDO a dále ochranný vodič (PE) CY 6 zž vedený ze skříně pro hlavní ochranné pospojování SHP umístěné pod elektroměrovým rozváděčem RE. Kabelové rozvody jsou uloženy v drážce pod omítkou v horizontální rovině 2030 cm pod stropem a kolmo svisle k jednotlivým rozváděčům. Hlavní domovní rozváděč RS2 je instalován v místě stávajícího rozváděče v chodbě přízemí restaurace. Původní rozváděče s označení RP, RS a RS2 budou demontovány. Nový rozváděč (celoplastová rozvodnice pro 4x8 modulů typu HAGER VF48PD) je vybaven hlavním vypínačem, svodičem přepětí 2. stupně ochrany a dalšími spínacími a jistícími prvky pro elektrorozvody a zařízení provozu restaurace. Nové rozváděče RS., RS.2 a RS2 jsou vybaveny stykači (ETC225S) s automatickým návratem pro spínání (blokování při vysokém tarifu od přijímače HDO) ohřevu TUV a elektrického topení (pro každé topidlo). Dále je každý rozváděč vybaven společným proudovým chráničem s hodnotou reziduálního proudu ma a plní funkci vypnutí celého napájení v případě porušení (snížení) izolačních vlastností kabelových rozvodů (např. při požáru či mechanickém poškození). Pro prostory, kde je nutné zvýšit ochranu osob před úrazem elektrickým proudem (tj. kuchyně, umývárny s WC, venkovní prostory) jsou rozváděče osazeny proudovými chrániči s hodnotou 30 ma. 2. Světelné obvody : Kabelové rozvody jsou realizovány kabely CYKYJ Nx.5, CYKYO Nx.5, CYKYLOJ 3x.5 a jejich kombinací a to vždy jen pro jediný obvod jištění a v jedné linii se spoji prostřednictví bezšroubových svorek v elektronstalačních krabicích. Za tímto účelem je ve výkresové části projektové dokumentace vypracováno pro jednotlivé linie osvětlení (jištěný obvod) schéma zapojení (viz výkres č. E.09 Osvětlení elektroinstalační rozvody). Osvětlení je navrženo pro svítidla se zářivkovými zdroji a elektronickými předřadníky. V ostatních případech jsou svítidla vybavena úspornými žárovkami. Typ a design je uveden ve specifikaci s rozpisem přístrojů a zařízení, respektive si určí dodatečně investor. Ovládání osvětlení v prostorách se sociálním zařízením (WC) je kombinováno s automatickými spínači (snímače pohybu). Pro administrativní prostory (kancelář), veřejné prostory (společenský sál, knihovna a kuchyně) je proveden výpočet umělého osvětlení dle ČSN EN 246, který je uveden v samostatné příloze této projektové dokumentace. Pro přehled kritérií stanovených dle ČSN EN 246 je sestavena následující tabulka. dotčené místnosti (prostory) udržovaná osvětlenost Em\ činitel oslnění UGRL index podání barev Ra.03 společenský sál lx knihovna lx kancelář lx kuchyň klub. lx P.05 restaurace osvětlení musí vytvářet odpovídající atmosféru 80 P.06 kuchyň rest. lx 22 80

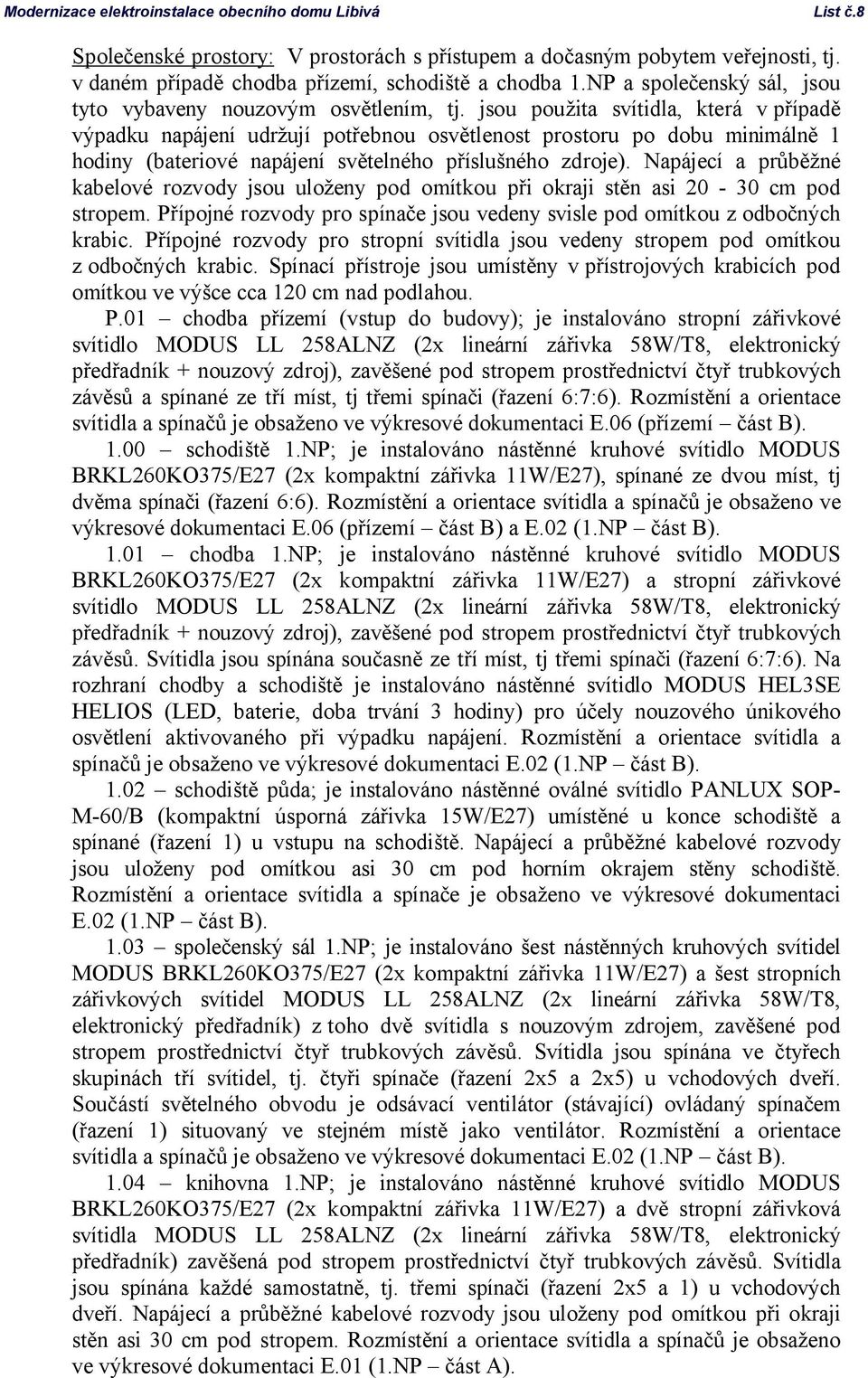

8 Modernizace elektroinstalace obecního domu Libivá List č.8 Společenské prostory: V prostorách s přístupem a dočasným pobytem veřejnosti, tj. v daném případě chodba přízemí, schodiště a chodba.np a společenský sál, jsou tyto vybaveny nouzovým osvětlením, tj. jsou použita svítidla, která v případě výpadku napájení udržují potřebnou osvětlenost prostoru po dobu minimálně hodiny (bateriové napájení světelného příslušného zdroje). Napájecí a průběžné kabelové rozvody jsou uloženy pod omítkou při okraji stěn asi cm pod stropem. Přípojné rozvody pro spínače jsou vedeny svisle pod omítkou z odbočných krabic. Přípojné rozvody pro stropní svítidla jsou vedeny stropem pod omítkou z odbočných krabic. Spínací přístroje jsou umístěny v přístrojových krabicích pod omítkou ve výšce cca 20 cm nad podlahou. P.0 chodba přízemí (vstup do budovy); je instalováno stropní zářivkové svítidlo MODUS LL 258ALNZ (2x lineární zářivka 58W/T8, elektronický předřadník + nouzový zdroj), zavěšené pod stropem prostřednictví čtyř trubkových závěsů a spínané ze tří míst, tj třemi spínači (řazení 6:7:6). Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.06 (přízemí část B)..00 schodiště.np; je instalováno nástěnné kruhové svítidlo MODUS BRKL260KO375/E27 (2x kompaktní zářivka W/E27), spínané ze dvou míst, tj dvěma spínači (řazení 6:6). Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.06 (přízemí část B) a E.02 (.NP část B)..0 chodba.np; je instalováno nástěnné kruhové svítidlo MODUS BRKL260KO375/E27 (2x kompaktní zářivka W/E27) a stropní zářivkové svítidlo MODUS LL 258ALNZ (2x lineární zářivka 58W/T8, elektronický předřadník + nouzový zdroj), zavěšené pod stropem prostřednictví čtyř trubkových závěsů. Svítidla jsou spínána současně ze tří míst, tj třemi spínači (řazení 6:7:6). Na rozhraní chodby a schodiště je instalováno nástěnné svítidlo MODUS HEL3SE HELIOS (LED, baterie, doba trvání 3 hodiny) pro účely nouzového únikového osvětlení aktivovaného při výpadku napájení. Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.02 (.NP část B)..02 schodiště půda; je instalováno nástěnné oválné svítidlo PANLUX SOP M60/B (kompaktní úsporná zářivka 5W/E27) umístěné u konce schodiště a spínané (řazení ) u vstupu na schodiště. Napájecí a průběžné kabelové rozvody jsou uloženy pod omítkou asi 30 cm pod horním okrajem stěny schodiště. Rozmístění a orientace svítidla a spínače je obsaženo ve výkresové dokumentaci E.02 (.NP část B)..03 společenský sál.np; je instalováno šest nástěnných kruhových svítidel MODUS BRKL260KO375/E27 (2x kompaktní zářivka W/E27) a šest stropních zářivkových svítidel MODUS LL 258ALNZ (2x lineární zářivka 58W/T8, elektronický předřadník) z toho dvě svítidla s nouzovým zdrojem, zavěšené pod stropem prostřednictví čtyř trubkových závěsů. Svítidla jsou spínána ve čtyřech skupinách tří svítidel, tj. čtyři spínače (řazení 2x5 a 2x5) u vchodových dveří. Součástí světelného obvodu je odsávací ventilátor (stávající) ovládaný spínačem (řazení ) situovaný ve stejném místě jako ventilátor. Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.02 (.NP část B)..04 knihovna.np; je instalováno nástěnné kruhové svítidlo MODUS BRKL260KO375/E27 (2x kompaktní zářivka W/E27) a dvě stropní zářivková svítidla MODUS LL 258ALNZ (2x lineární zářivka 58W/T8, elektronický předřadník) zavěšená pod stropem prostřednictví čtyř trubkových závěsů. Svítidla jsou spínána každé samostatně, tj. třemi spínači (řazení 2x5 a ) u vchodových dveří. Napájecí a průběžné kabelové rozvody jsou uloženy pod omítkou při okraji stěn asi 30 cm pod stropem. Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.0 (.NP část A).

9 Modernizace elektroinstalace obecního domu Libivá List č.9.05 chodba kanceláře.np; je instalováno nástěnné kruhové svítidlo MODUS BRKL260KO375/E27 (2x kompaktní zářivka W/E27. Svítidlo je spínáno ze dvou míst, tj. dvěma spínači (řazení 6:6). Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.0 (.NP část A)..06 kancelář.np; je instalováno nástěnné kruhové svítidlo MODUS BRKL260KO375/E27 (2x kompaktní zářivka W/E27) a dvě stropní zářivková svítidla MODUS LL 258ALNZ (2x lineární zářivka 58W/T8, elektronický předřadník) zavěšená pod stropem prostřednictví čtyř trubkových závěsů. Svítidla jsou spínána každé samostatně, tj. třemi spínači (řazení 2x5 a ) u vchodových dveří. Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.0 (.NP část A)..07. klubovna.np; je instalováno stropní zářivkové svítidlo MODUS LL 258ALNZ (2x lineární zářivka 58W/T8, elektronický předřadník) zavěšené pod stropem prostřednictví čtyř trubkových závěsů a spínané (řazení ) u vchodových dveří. Rozmístění a orientace svítidla a spínače je obsaženo ve výkresové dokumentaci E.0 (.NP část A) klubovna.np; je instalováno stropní zářivkové svítidlo MODUS LL 258ALNZ (2x lineární zářivka 58W/T8, elektronický předřadník) zavěšené pod stropem prostřednictví čtyř trubkových závěsů a spínané (řazení ) u vchodových dveří. Rozmístění a orientace svítidla a spínače je obsaženo ve výkresové dokumentaci E.0 (.NP část A)..09 kuchyň.np; jsou instalována dvě stropní zářivková svítidla MODUS LL 258ALNZ ( 2x lineární zářivka 58W/T8, elektronický předřadník) zavěšená pod stropem prostřednictví čtyř trubkových závěsů a spínané každé samostatně, tj. dvěma spínači (řazení 2x5) u vchodových dveří. V sestavě kuchyňské linky je instalováno kuchyňské (výklopné) svítidlo PANLUX TF3T (lineární zářivka 3W/G5). Spínač je součástí svítidla. V odděleném prostoru kuchyně (spíž) je instalováno nástěnné kruhové svítidlo MODUS BRKL60KO/E27 (kompaktní zářivka W/E27) spínané (řazení S) vně u vstupních dveří. Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.0 (.NP část A)..0 WC.NP; jsou instalována tři kruhová svítidla MODUS BRKL60KO/E27 (kompaktní zářivka W/E27), z toho x stropní v předsíňce (umývárna) a 2x nástěnné v oddělených záchodcích. Spínána jsou každé samostatně, tj. třemi spínači (řazení ) vždy u vchodových dveří. Součástí světelného obvodu je odsávací ventilátor (stávající) ovládaný automatickým spínačem (senzor pohybu) situovaný v předsíňce WC. Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.0 (.NP část A). Prostory restaurace přízemí: P.02 chodba restaurace; jsou instalována dvě nástěnné/stropní kruhové svítidla MODUS BRKL260KO375/E27 (2x kompaktní zářivka W/E27), x nástěnné a x stropní. Svítidla jsou spínána současně ze tří míst, tj třemi spínači (řazení 6:7:6). Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.06 (přízemí část B). P.03 schodiště sklep; je instalováno nástěnné oválné svítidlo PANLUX SOP M60/B (kompaktní úsporná zářivka 5W/E27) umístěné uprostřed schodiště a spínané (řazení ) u vstupu na schodiště. Rozmístění a orientace svítidla a spínače je obsaženo ve výkresové dokumentaci E.06 (přízemí část B). P.04 sklad restaurace; je instalováno stropní zářivkové svítidlo MODUS LL 258ALNZ (2x lineární zářivka 58W/T8, elektronický předřadník) zavěšené pod stropem prostřednictví čtyř trubkových závěsů a spínané (řazení ) u vchodových

10 Modernizace elektroinstalace obecního domu Libivá List č.0 dveří. Rozmístění a orientace svítidla a spínače je obsaženo ve výkresové dokumentaci E.06 (přízemí část B). P.05 výčep restaurace; je instalováno šest nástěnných kruhových svítidel MODUS BRKL260KO375/E27 (2x kompaktní zářivka W/E27) umístěné a spínané ve skupinách (x výčep, 3x restaurace, x přístěnek), dále čtyři stropní zářivkové svítidla MODUS LL 258ALNZ (2x lineární, zářivka 58W/T8, elektronický předřadník) zavěšené pod stropem prostřednictví čtyř trubkových závěsů a umístěné a spínané ve dvojicích (2x restaurace, 2x restaurace a přístěnek), dále tři (v řadě) závěsná svítidla PANLUX LZP/B (halogenová žárovka 40W/G9) zavěšené pod stropem prostřednictví systém komponent a umístěné spínané společně (výčep), dále dvě stropní kruhová svítidla MODUS BRKL260KO375/E27 (2x kompaktní zářivka W/E27) umístěné a spínané samostatně (x restaurace, x přístěnek). Součástí světelných obvodů je dále světlení venkovní reklamy (stávající), odsávací ventilátor (stávající) a čistička vzduchu (stávající). Všechna svítidla včetně reklamy, ventilátoru a čističky vzduchu jsou spínána z jednoho místa prostřednictví sestavy šesti spínačů (řazení 5) umístěných u dveří výčepu. Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.05 (přízemí část A). P.06 kuchyň; je instalováno stropní zářivkové svítidlo MODUS LL 258ALNZ ( 2x lineární zářivka 58W/T8, elektronický předřadník) zavěšené pod stropem prostřednictví čtyř trubkových závěsů a spínané spínačem (řazení ) u vchodových dveří. V sestavě kuchyňské linky je instalováno kuchyňské (výklopné) svítidlo PANLUX TF3T (lineární zářivka 3W/G5). Spínač je součástí svítidla. Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.05 (přízemí část A). P.07 WC (předsíň, umývárna); je instalováno stropní kruhové svítidlo MODUS BRKL60KO/E27 (kompaktní zářivka W/E27) a nástěnné zářivkové svítidlo PANLUX PORTAL PG23 (kompaktní zářivka TS W/G23). Svítidla jsou ovládané v součinnosti s automatickým spínačem (senzor pohybu) a dále s možností spínání každé samostatně spínačem (řazení 5) u vchodových dveří Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.05 (přízemí část A). P.08 WC2 (záchodky D); jsou instalována dvě stropní kruhová svítidla MODUS BRKL60KO/E27 (kompaktní zářivka W/E27). Svítidla jsou ovládané v součinnosti s automatickým spínačem (senzor pohybu) a dále s možností spínání společně spínačem (řazení ) u vchodových dveří. Součástí světelného obvodu je odsávací ventilátor ovládaný druhým stupněm již uvedeného automatického spínače. Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.05 (přízemí část A). P.09 WC3 (předsíň, umývárna); je instalováno stropní kruhové svítidlo MODUS BRKL60KO/E27 (kompaktní zářivka W/E27) a nástěnné zářivkové svítidlo PANLUX PORTAL PG23 (kompaktní zářivka TS W/G23). Svítidla jsou ovládané vsoučinnosti s automatickým spínačem (senzor pohybu) a dále s možností spínání každé samostatně spínačem (řazení 5) u vchodových dveří Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.05 (přízemí část A). P.0 WC4 (záchodky P); jsou instalována dvě stropní kruhová svítidla MODUS BRKL60KO/E27 (kompaktní zářivka W/E27). Svítidla jsou ovládané v součinnosti s automatickým spínačem (senzor pohybu) a dále s možností spínání společně spínačem (řazení ) u vchodových dveří. Součástí světelného obvodu je odsávací ventilátor instalovaný na WC4 (záchodky D) ovládaný druhým

11 Modernizace elektroinstalace obecního domu Libivá List č. stupněm již uvedeného automatického spínače. Rozmístění a orientace svítidla a spínačů je obsaženo ve výkresové dokumentaci E.05 (přízemí část A). V.0 dvůr restaurace; jsou instalována tři nástěnné svítidla PANLUX ZOM N20/C PARK (kompaktní úsporná zářivka 2W/E27) umístěné na vnějších zdech budovy a dále halogenový reflektor PANLUX V50/C (lineární halogen 50W/R7s). Svítidla jsou spínané každé samostatně (řazení 5:5) z chodby restaurace u vchodových dveří. Rozmístění a orientace svítidel a spínačů je obsaženo ve výkresové dokumentaci E.06 (přízemí část B). 3. Zásuvkové obvody : Kabelové rozvody jsou vedeny kabely CYKYJ 3x2.5 pro jednofázové zásuvky a CYKYJ 5x2,5 pro třífázové obvody. Napájecí kabelové rozvody jsou uloženy pod omítkou při okraji stěn asi cm pod stropem. Přípojné rozvody pro zásuvky jsou vedeny svisle pod omítkou z odbočných krabic. Průběžné rozvody pro smyčkování zásuvek jsou vedeny cm nad podlahou. Zásuvky v normálních prostorech jsou umístěny cm nad podlahou. V předsíňce WC (umývána) a v prostorech s technologickým zařízením (kuchyně, výčep) jsou umístěny 20 cm nad podlahou a to mimo umývací zónu. V místnostech.04 (knihovna),.06 (kancelář),.07 (klubovna ),.08 (klubovna 2),.0 (předsíňka WC.NP), P.02 (chodba restaurace) a P.04 (sklad restaurace) jsou u vchodových instalované zásuvky společně se spínači, tj. 20 cm nad podlahou. Zásuvka v místnosti P.05 (restaurace) pro televizor je umístěna cca 60 cm pod stropem. Počet zásuvek a zásuvkových obvodů (jištění) je navržen s přihlédnutím k potřebám náročnosti provozu, počtu a příkonu připojovaných spotřebičů. Ve větší míře jsou instalovány dvojnásobné zásuvky a v místech s větší náročností na počet jsou instalovány jednonásobné zásuvky v počtu 4 až 5 v horizontálních rámečcích. Třífázová zásuvka (kombinovaná s fázovou zásuvkou) instalovaná na vnější zdi budovy (dvůr restaurace) je odpojitelná spínačem (řazení 3S) umístěným v chodbě restaurace u vchodových dveří. Rozmístění a seskupení zásuvek je obsaženo ve výkresové dokumentaci E.0 (.NP část A), E.02 (.NP část B), E.05 (přízemí část A) a E.06 (přízemí část B). 4. Ostatní obvody : Elektrické sporáky (stávající) (kuchyň.np a restaurace); kabelové napájecí rozvody jsou vedeny kabely CYKYJ 5x2,5 a uloženy pod omítkou při okraji stěn asi cm pod stropem a svisle pod omítkou ke spínačům (řazení 3S) instalovaných společně ve skupině se zásuvkami (společný rámeček) a jsou umístěny cca 20 cm nad podlahou a to mimo varnou zónu. Každý elektrický sporák je ze spínače připojen ohebným kabelem CYSY 5Gx2,5 uloženým v ohebné trubce pod omítkou. Elektrické bojlery (stávající) (předsíň WC.NP, kuchyň a předsíň WC restaurace); kabelové napájecí rozvody jsou vedeny kabely CYKYJ 3x2,5 a uloženy pod omítkou při okraji stěn asi cm pod stropem a svisle pod omítkou ke spínačům (řazení 3S) instalovaných u jednotlivých bojlerů s umístěním cca 50 cm nad podlahou a to mimo umývací zónu. Každý elektrický bojler je ze spínače připojen ohebným kabelem CYSY 3Gx2,5 uloženým v ohebné trubce pod omítkou. Elektrické akumulační radiátory (x FL 2000 kancelář, 4x FL 200 knihovna, klubovna, klubovna 2, kuchyň.np, x FL předsíň WC.NP, 2x FL 650 WC

12 Modernizace elektroinstalace obecního domu Libivá List č.2 záchodky D a P restaurace); kabelové napájecí rozvody jsou vedeny kabely CYKY J 3x,5 a uloženy pod omítkou při okraji stěn asi cm pod stropem a svisle pod omítkou k termostatům instalovaných u jednotlivých topných panelů s umístěním cca 50 cm nad podlahou a to mimo výhřevnou zónu. Každý elektrický radiátor je z termostatu připojen ohebným kabelem CYSY 3Gx,5 uloženým v ohebné trubce pod omítkou. Topné panely jsou instalovány spodním okrajem minimálně 0 cm na podlahou. Elektrické obrazové infrapanely (3x KS900 společenský sál); kabelové napájecí rozvody jsou vedeny kabely CYKYJ 3x,5 a uloženy pod omítkou při okraji stěn asi cm pod stropem a svisle pod omítkou do rozvodných krabic instalovaných u jednotlivých topných panelů s umístěním cca 80 cm nad podlahou. Každý infrapanel je z rozvodné krabice připojen ohebným kabelem CYSY 3Gx,5 uloženým v ohebné trubce pod omítkou. Topné panely jsou instalovány spodním okrajem minimálně 50 cm na podlahou. Spínaní infrapanelů je společným termostatem umístěným cca 50 cm nad podlahou u vchodových dveří a to z opačné strany otevírání. V domovních rozváděčích RS., RS.2 (společenské prostory) a RS2 (restaurace) jsou pro každý bojler, akumulační radiátor a infrapanel instalovány stykače (s automatickým návratem) ovládané sazbovým přijímačem HDO (blokování ve vysokém tarifu) a s možností ručního vypnutí nebo zapnutí. Rozmístění příslušných přístrojů (spínače, termostaty) a zařízení (sporáky, bojlery, elektrická topidla) je obsaženo ve výkresové dokumentaci E.0 (.NP část A), E.02 (.NP část B), E.05 (přízemí část A). 5. Uzemnění : Nové uzemnění se nezřizuje a je využito stávající uzemňovací soustavy.

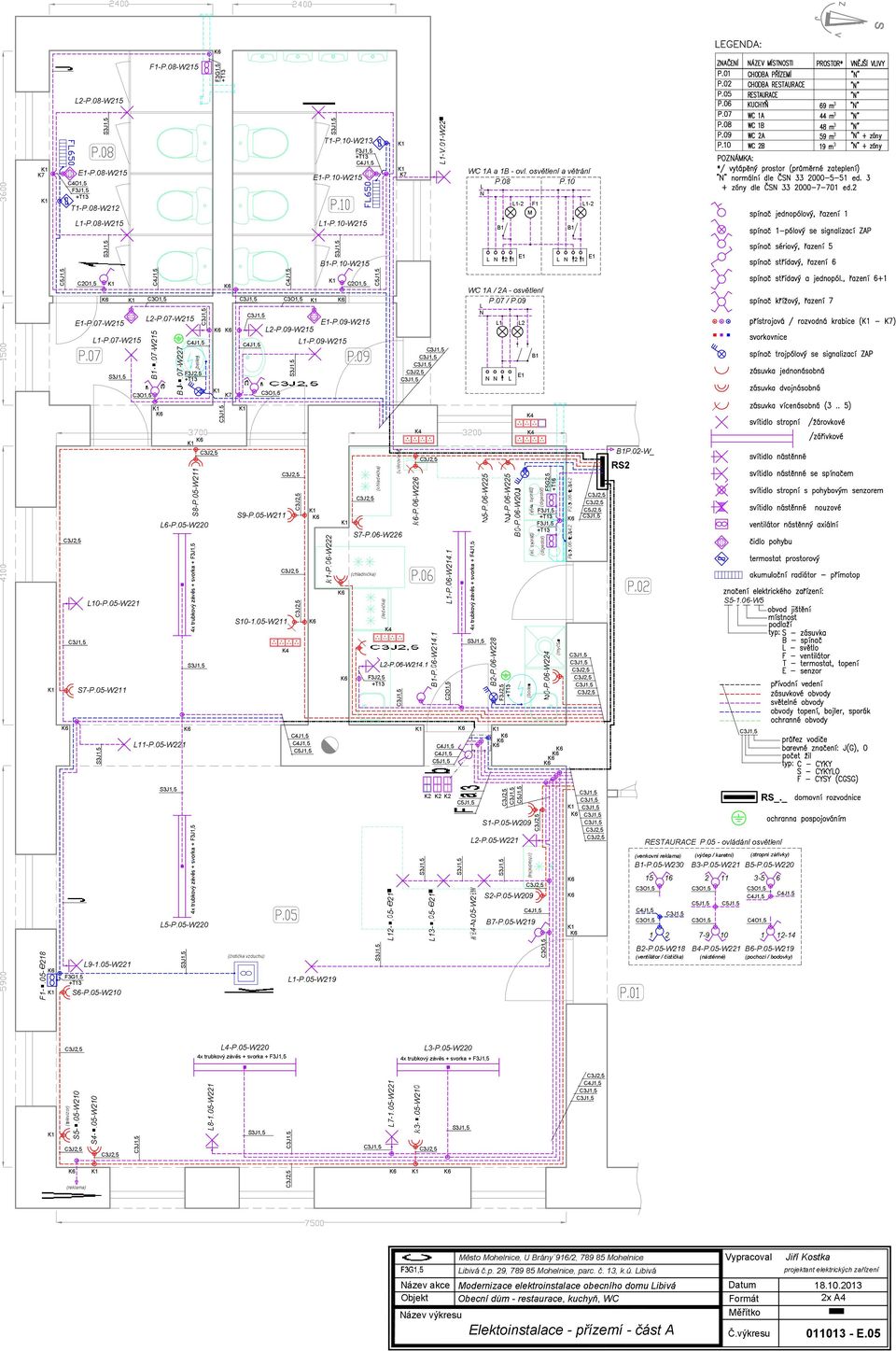

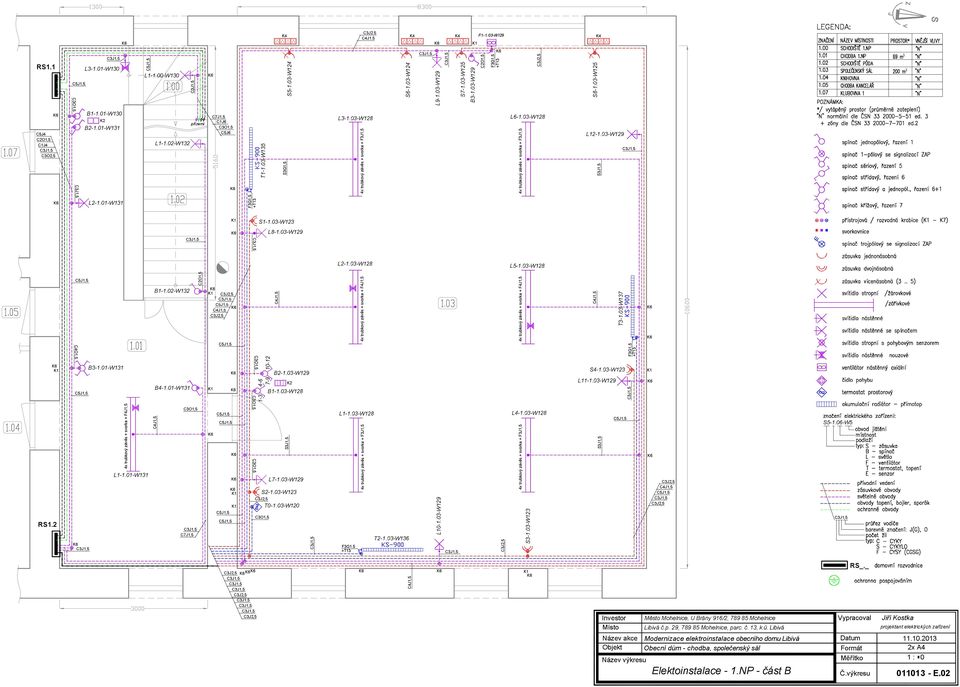

13 Modernizace elektroinstalace obecního domu Libivá List č.3 III. Technická část. Dokumentace výkresová část : E.0 Elektroinstalace.NP část A E.02 Elektroinstalace.NP část B E.03 Domovní rozváděč RS. schéma E.04 Domovní rozváděč RS.2 schéma E.05 Elektroinstalace přízemí část A E.06 Elektroinstalace přízemí část B E.07 Domovní rozváděč RS2 schéma E.08 Odběrné místo pólové schéma E.09 Osvětlení elektroinstalační rozvody Souhrnné tabulky: Rozpis přístrojů a zařízení (spínače a zásuvky, svítidla, čidla pohybu, topidla, termostaty, instalační krabice, svorky, kabely, Soupis dodávek a montážního materiálu IV. Závěrečná ustanovení Před uvedením do provozu musí být provedena výchozí revize elektrického zařízení. Změny projektu je nutno projednat s projektantem a investorem. V. Přílohy. Výpočet umělého osvětlení 2. Kontrolní výpočet jištění domovních vedení 3. Katalogové listy elektrických zařízení Rozpočet dle soupisu dodávek, montážního materiálu a montážních prací

14

15

16

17

18

19

20 JEDNOPÓLOVÉ SCHÉMA ZAPOJENÍ 3N+PE, 230/ V, 50Hz, TNS QS N PE 35 SB325 CYKYJ 5x6 246 L,L2,L3 SPN45 CY 6 žz FV! PE LL2L3 N PE FA MBN06 L 2 4x ETC225S A A A A QK QK2 QK3 QK4 A2 A2 A2 A2 CYKYO 3x,5 FI N N CFA425D N2 L,L2,L3 FA MBN36 FI2 N CDA425D CYKYJ 5x2, N FA3 35 MBN FI2 N CYKYJ 5x2,5 CDA425D N FA4 MBN CYKYJ 5x2,5 L FA5 MBN6 CYKYJ 3x2,5 L2 2 FA6 MBN6 CYKYJ 3x2,5 L3 2 FA7 CYKYJ 3x2,5 MBN6 L 2 FA8 CYKYJ 3x2,5 MBN6 L2 2 FA9 L3 FA0 L FA L2 MBN6 MBN0 MBN0 MBN0 QK QK2 CYKYJ 3x2,5 CYKYJ 3x,5 CYKYJ 3x,5 CYKYJ 3x,5 2 2 FA2 L3 FA3 L FA4 L2 FA5 L3 FA6 CYKYJ 3x,5 MBN0 CYKYJ 3x,5 MBN0 CYKYJ 3x,5 MBN0 CYKYJ 3x,5 MBN0 CYKYJ 3x,5 MBN0 CYKYJ 3x,5 MBN0 CYKYJ 3x,5 MBN0 L3 FA7 FA8 FA L L2 L3 FO N ADA90D CYKYJ 3x,5 L 2N FO2 N CYKYJ 3x2,5 L2 2N ADA96D FO3 N ADA96D CYKYJ 3x2,5 L3 2N FO4 N CYKYJ 3x2,5 ADA96D 2N L FO5 N CYKYJ 3x2,5 ADA96D 2N L FO6 N ADA96D 2N CYKYJ 3x2,5 L QK3 FO7 N CYKYJ 3x2,5 L3 3 ADA96D 2N 24 QK4 FO8 N ADA90D CYKYJ 3x,5 L2 2N FO9 N CYKYJ 3x,5 ADA90D 2N L3 W20 Pb(8 kw) rozv. RE W202 svork. SHP W203 rozv. RE (HDO) W204 kuch. sporák Pi(7,2 kw) W205 Zvenkovní Pi(2,4 kw) W206 Pi(,8 kw) Zsklep W207 Pi(,8 kw) Zsklep W208 Pi(,8 kw) Zsklad W209 Pi(,8 kw) Zrest. W20 Zrest. 2 Pi(,8 kw) W2 Zrest. 3 Pi(,8 kw) W22 TWC Pi(0,65 kw) W23 TWC 2 Pi(0,65 kw) W24. W25 W26 W27 W28 W29 W220 W22 W222 W223 W24.2 Skuchyň + digestoř Pi(0,3 kw) SWC Pi(0,5 kw) Ssklad Pi(0,2 kw) Ssklep Pi(0,2 kw) Fventilace Pi(0,8 kw) Pi(0,2 kw) Srest. Srest. 2 Pi(0,4 kw) Srest. 3 Pi(0,3 kw) Pi(,8 kw) Zkuch. Pi(,8 kw) Zkuch. 2 W224 Zkuch. 3 Pi(,8 kw) W225 Zkuch. 4 Pi(,8 kw) W226 Zkuch. 5 Pi(,8 kw) W227 bojler WC Pi(,8 kw) W228 bojler kuch. Pi(,8 kw) W229 Pi(0,3 kw) Svenkovní W230 reklama Pi(0,2 kw) DISPOZICE ROZVODNICE OSAZENÍ PŘÍSTROJŮ PE L L L L L W20 L2 QS L2 FI L2 L2 FA2 L2 FI2 W204 L3 L3 L3 L3 L3 L3P N L3P L L2 L3 N N L N L2 FA3 FV L W202 PE L FA4 L3 L2 FI3 W205 PE L2 FA5 L FA7 W29 L3 L3 FA6 W206 W207 W208 W209 L2 FA8 W220 N L FA7 L3 FA9 W22 L2 L FA FO5 L2 FA8 W20 N W226 W229 W230 N2 L3 FA9 W2 L3 QK L3P W222 L FA0 L N L2 N FO N FO6 QK2 W204 W22 W23 W227 W228 L2 FA W223 L QK3 L3 FA2 W24 FO2 N FO7 QK4 L FA3 W25 L3 W224 L2 FO3 FO8 L2 FA4 W26 N N L3 FA5 W27 L L3 FO4 W225 FO9 N L3 FA6 W28 N N QS SB325 (vypínač kompaktní, 25A, 3pól.) FV SPN45 (svodič přepětí, Typ 2, 4pól.) FI CFA425D (proudový chránič ma, 25A, 4pól.) FI2, FI3 CDA425D (proudový chránič 30mA, 25A, 4pól.) QK, QK2, QK3, QK4 ETC225S (stykač s aut. návratem, 230VAC, 25A, 2x zap.) FA MBN06 (jistič 6A, pól.) FA2, FA3 MBN36 (jistič 6A, 3pól.) FA4, FA5, FA6, FA7, FA8, FA9 MBN6 (jistič 6A, pól.) FA0, FA, FA2, FA3, FA4, FA5, FA6, FA7, FA8, FA9 MBN0 (jistič 0A, pól.) FO, FO2, FO3, FO4, FO5, FO6, FO7 ADA96D (proud. chr. 30mA s nadproud. ochr. 6A, 2pól.) FO8, FO9 ADA90D (proud. chr. 30mA s nadproud. ochr. 0A, 2pól.) PE, N2 K58 (bloky svorek x x62 + 3x02) N KM07N (svorkovnice, barva modrá, 3x62 + 4x02) L3P KDN363B (hřebenová přípojnice, 3pól.) ROZVODNICE HAGER 4x8M (72 modulová) TYP: golf VF48PD (plastová, plná dvířka, barva bílá) KRYTÍ: IP 40 PROVEDENÍ: pro povrchovou montáž ROZMĚRY: 652 x 426 x 72 (V x Š x H) POZNÁMKA: ROZVODNÁ SOUSTAVA: 3N+PE, 230/V, 50Hz (TNS) OCHRANA PŘED ÚRAZEM ELEKTRICKÝM PROUDEM JE PROVEDENA DLE ČSN ZÁKLADNÍ: SAMOČINNÝM ODPOJENÍM OD ZDROJE, ČL ZVÝŠENÁ: PROUDOVÝM CHRÁNIČEM, ČL HLAVNÍM POSPOJOVÁNÍM, ČL DOPLŇUJÍCÍM POSPOJOVÁNÍM, ČL Investor Místo Název akce Objekt Název výkresu Město Mohelnice, U Brány 96/2, Mohelnice Libivá č.p. 29, Mohelnice, parc. č. 3, k.ú. Libivá Modernizace elektroinstalace obecního domu Libivá Obecní dům restaurace, WC, kuchyň, chodba, sklad, sklep Domovní rozváděč RS2 schéma ENERGETICKÁ BILANCE: instalovaný příkon max. soudobý příkon Vypracoval Datum Formát Měřítko Č.výkresu Pi = 35,9 kw Pb = 8 kw Jiří Kostka projektant elektrických zařízení x A4 003 E.07

21

22

23 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení spínače a zásuvky, svítidla, čidla pohybu, topidla, termostaty, instalační krabice, svorky, kabely, strana : a P objekt / místnost chodba v přízemí sch. chodba.np sch. půda společenský sál knihovna chod. kanc značení BP.0W30 B2P.0W30 B3P.0W30 B4P.0W30 LP.0W30 L.00W30 B.0W30 B2.0W3 B3.0W3 B4.0W3 L.0W3 L2.0W3 L3.0W30 B.02W32 L.02W32 B.03W28 B2.03W29 B3.03W29 S.03W23 S2.03W23 S3.03W23 S4.03W23 S5.03W24 spínač jednopólový () ABB: 3559A0345 spín. jednopól.+signal. (S) ABB: 3559A2345 přepínač sériový (5) ABB: 3559A05345 přepínač střídavý (6) ABB: 3559A06345 přep. stříd. dvojitý (6+6) ABB: 3559A52345 přepínač křížový (7) ABB: 3559A07345 spín. trojpól.+signal. (3S) ABB: CZ kryt jednoduchý ABB: 3558AA65 B kryt jedn. s průzorem ABB: 3558AA653 B kryt dělený ABB: 3558AA652 B kryt jedn. s průzorem (3S) ABB: 3558AA00933 B doutnavka signal. (S) ABB: doutnavka signal. (3S) ABB: zásuvka jednonás. 2P+PE ABB: 558AA2359 B zás. dvojnás. 2x (2P+PE) ABB: 553AC02357 B komb. zásuvka 4P+PE SEZ: IZV653 rámeček jednonásobný ABB: 390AB0 B rám. dvojnás. vodorovný ABB: 390AB20 B rám. trojnás. vodorovný ABB: 390AB30 B rám. čtyřnás. vodorovný ABB: 390AB40 B rám. pětinás. vodorovný ABB: 390AB50 B rám. dvojnás. svislý ABB: 390AB2 B rám. trojnás. svislý ABB: 390AB3 B univ. termostat (ovl. jedn.) ABB: 3292AA00 spínač univ. termostatu ABB: 3292UA00003 S6.03W24 S7.03W25 S8.03W25 L.03W28 L2.03W28 L3.03W28 L4.03W28 L5.03W28 L6.03W28 L7.03W29 L8.03W29 L9.03W29 L0.03W29 L.03W29 L2.03W29 F.03W29 T0.03W20 T.03W35 T2.03W36 T3.03W37 B.04W27 B2.04W27 S.04W22 S2.04W22 L.04W27 L2.04W27 L3.04W27 T0.04W34 T.04W34 B.05W26 B2.05W26 L.05W26

24 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení spínače a zásuvky, svítidla, čidla pohybu, topidla, termostaty, instalační krabice, svorky, kabely, strana : b P objekt / místnost chodba v přízemí sch. chodba.np sch. půda společenský sál knihovna chod. kanc značení BP.0W30 B2P.0W30 B3P.0W30 B4P.0W30 LP.0W30 L.00W30 B.0W30 B2.0W3 B3.0W3 B4.0W3 L.0W3 L2.0W3 L3.0W30 B.02W32 L.02W32 B.03W28 B2.03W29 B3.03W29 S.03W23 S2.03W23 S3.03W23 S4.03W23 S5.03W24 snímač pohybu spínač R ABB: 3299AA2280B snímač pohybu spínač 2R ABB: 3299AA3280B svítidlo mříž. 2x58W, EP MODUS: LL258ALEP svítidlo mříž 2x58W, EP+NZ MODUS: LL258ALEPNZ strop. závěs (trub. 600 ) MODUS: PENDA zářivka LUMILUX 58W T8 OSRAM: L 58 W/840 G svítidlo kruhové x60w MODUS: BRKL60KO/E27 svítidlo kruhové 2x60W MODUS: BRKL260KO375/E27 zářivka DULUX W E27 OSRAM: DEL LL W/827 E svítidlo nouzové LED MODUS: OZAWHL3SE svítidlo nástěn. W G23 PANLUX: PORTAL PG23 kompaktní zářiivka W G23 PANLUX: TST halogenový reflektor KANLUX: MEX CE8B lineární halogen 50W R7s PANLUX: R50/78 HALOGEN svítidlo nástěn. mléčná, IP33 PANLUX: ZOMN20/C PARK komp. úsp. žár. 2W E27 PANLUX: ESE272T svítidlo nástěn. 60W E27 PANLUX: OVAL SOPM60/B komp. úsp. žár. 5W E27 PANLUX: SPE275/T SPIRÁLA svítidlo závěsné 40W G9 PANLUX: LZP/B systém komp. lišta 2m PANLUX: L2 systém komp. držík 30 cm PANLUX: LD systém komp. přívod 50cm PANLUX: LIN halogenová žárovka 40W G9 PANLUX: GC40 KAPSULE kuch. zář. svít. výkl. 3W G5 PANLUX: BL07/3/B VERSA lineárární zářivka 3W G5 PANLUX: TF3T S6.03W24 S7.03W25 S8.03W25 L.03W28 L2.03W28 L3.03W28 L4.03W28 L5.03W28 L6.03W28 L7.03W29 L8.03W29 L9.03W29 L0.03W29 L.03W29 L2.03W29 F.03W29 T0.03W20 T.03W35 T2.03W36 T3.03W37 B.04W27 B2.04W27 S.04W22 S2.04W22 L.04W27 L2.04W27 L3.04W27 T0.04W34 T.04W34 B.05W26 B2.05W26 L.05W26

25 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení spínače a zásuvky, svítidla, čidla pohybu, topidla, termostaty, instalační krabice, svorky, kabely, strana : c P objekt / místnost chodba v přízemí sch. chodba.np sch. půda společenský sál knihovna chod. kanc. značení BP.0W30 B2P.0W30 B3P.0W30 B4P.0W30 LP.0W30 L.00W30 B.0W30 B2.0W3 B3.0W3 B4.0W3 L.0W3 L2.0W3 L3.0W30 B.02W32 L.02W32 B.03W28 B2.03W29 B3.03W29 S.03W23 S2.03W23 S3.03W23 akumulační radiátory: 5 EVO: FL 52 EVO. FL EVO: FL EVO: FL 2000 obrazové infrapanely: S4.03W23 S5.03W24 55 KS900 krabice přístrojové: 56 K) KOPOS: KP K2) KOPOS: KP 64/2 58 K3) KOPOS: KP 64/3 59 K4) KOPOS: KP 64/4 60 K5) KOPOS: KP 64/5 krabice univerz. s víčkem: 6 K6) KOPOS: KU krabice odbočná s víčkem: 62 K7) KOPOS: KO 97/5 2 trubky ohebné: 63 T3) KOPOS: MONOFLEX 43/ T6) KOPOS: MONOFLEX 46/ svorky bezšroubové: 65 SEZ: 2x2, SEZ: 3x2, SEZ: 4x2,5 68 SEZ: 5x2,5 svítidlová svorkovnice: 69 SEZCZ 6307 kabely a vodiče: 70 kabel CYKYJ 3x, kabel CYKYJ 4x, kabel CYKYJ 5x, kabel CYKYJ 7x, kabel CYKYJ 5x2,5 75 kabel CYKYJ 3x2, kabel CYKYO 4x, kabel CYKYO 3x, kabel CYKYO 2x, kabel CYKYLOJ 3x, kabel CYSYJ 3x0,75 8 kabel CYSYJ 4x0,75 82 kabel CYSYJ 3x, kabel CYSYJ 3x2,5 84 kabel CYSYJ 5x2,5 85 kabel CYKYJ 5x kabel CYKY 5x vodič CY 2,5 zž 88 vodič CY 4 zž 4 89 vodič CY 6 zž S6.03W24 S7.03W25 S8.03W25 L.03W28 L2.03W28 L3.03W28 L4.03W28 L5.03W28 L6.03W28 L7.03W29 L8.03W29 L9.03W29 L0.03W29 L.03W29 L2.03W29 F.03W29 T0.03W20 T.03W35 T2.03W36 T3.03W37 B.04W27 B2.04W27 S.04W22 S2.04W22 L.04W27 L2.04W27 L3.04W27 T0.04W34 T.04W34 B.05W26 B2.05W26 L.05W26

26 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení spínače a zásuvky, svítidla, čidla pohybu, topidla, termostaty, instalační krabice, svorky, kabely, objekt / místnost kancelář klubovna klubovna 2 kuchyň.np.0 WC.NP strana : 2a značení B.06W26 B2.06W26 S.06W2 S2.06W2 S3.06W2 S4.06W2 L.06W26 L2.06W26 L3.06W26 T0.06W33 T.06W33 B.07W B2.07W B3.07W S.07W08 S2.07W08 S3.07W08 L.07W T0.07W2 T.07W2 B.08W S.08W09 S2.08W09 spínač jednopólový () ABB: 3559A0345 spín. jednopól.+signal. (S) ABB: 3559A2345 přepínač sériový (5) ; ABB: 3559A05345 přepínač střídavý (6) ABB: 3559A06345 přep. stříd. dvojitý (6+6) ABB: 3559A52345 přepínač křížový (7) ABB: 3559A07345 spín. trojpól.+signal. (3S) ABB: CZ kryt jednoduchý ABB: 3558AA65 B kryt jedn. s průzorem ABB: 3558AA653 B kryt dělený ABB: 3558AA652 B kryt jedn. s průzorem (3S) ABB: 3558AA00933 B doutnavka signal. (S) ABB: doutnavka signal. (3S) ABB: zásuvka jednonás. 2P+PE ABB: 558AA2359 B zás. dvojnás. 2x (2P+PE) ABB: 553AC02357 B komb. zásuvka 4P+PE SEZ: IZV653 rámeček jednonásobný ABB: 390AB0 B rám. dvojnás. vodorovný ABB: 390AB20 B rám. trojnás. vodorovný ABB: 390AB30 B rám. čtyřnás. vodorovný ABB: 390AB40 B rám. pětinás. vodorovný ABB: 390AB50 B rám. dvojnás. svislý ABB: 390AB2 B rám. trojnás. svislý ABB: 390AB3 B univ. termostat (ovl. jedn.) ABB: 3292AA00 spínač univ. termostatu ABB: 3292UA00003 S3.08W09 S4.08W09 L.08W T0.08W3 T.08W3 B.09W0 B2.09W0 B3.09W06 S.09W07 S2.09W07 S3.09W7 S4.09W7 S5.09W8 L.09W0 L2.09W0 L3.09W0 L4.09W6 T0.09W4 T.09W4 B.0W9 B2.0W6 B3.0W6 B4.0W6 S.0W8 L.0W6 L2.0W6 L3.0W6 E.0W6 F.0W6 T0.0W5 T.0W5

27 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení spínače a zásuvky, svítidla, čidla pohybu, topidla, termostaty, instalační krabice, svorky, kabely, objekt / místnost kancelář klubovna klubovna 2 kuchyň.np WC.NP strana : 2b značení B.06W26 B2.06W26 S.06W2 S2.06W2 S3.06W2 S4.06W2 L.06W26 L2.06W26 L3.06W26 T0.06W33 T.06W33 B.07W B2.07W B3.07W S.07W08 S2.07W08 S3.07W08 L.07W T0.07W2 T.07W2 B.08W S.08W09 snímač pohybu spínač R ABB: 3299AA2280B snímač pohybu spínač 2R ABB: 3299AA3280B svítidlo mříž. 2x58W, EP MODUS: LL258ALEP svítidlo mříž. 2x58W, EP+NZ MODUS: LL258ALEPNZ strop. závěs (trub. 600 ) MODUS: PENDA zářivka LUMILUX 58W T8 OSRAM: L 58 W/840 G svítidlo kruhové x60w MODUS: BRKL60KO/E27 svítidlo kruhové 2x60W MODUS: BRKL260KO375/E27 zářivka DULUX W E27 OSRAM: DEL LL W/827 E27 svítidlo nouzové LED MODUS: OZAWHL3SE svítidlo nástěn. W G23 PANLUX: PORTAL PG23 kompaktní zářiivka W G23 PANLUX: TST halogenový reflektor KANLUX: MEX CE8B lineární halogen 50W R7s PANLUX: R50/78 HALOGEN svítidlo nástěn. mléčná, IP33 PANLUX: ZOMN20/C PARK komp. úsp. žár. 2W E27 PANLUX: ESE272T svítidlo nástěn. 60W E27 PANLUX: OVAL SOPM60/B komp. úsp. žár. 5W E27 PANLUX: SPE275/T SPIRÁLA svítidlo závěsné 40W G9 PANLUX: LZP/B systém komp. lišta 2m PANLUX: L2 systém komp. držík 30 cm PANLUX: LD systém komp. přívod 50cm PANLUX: LIN halogenová žárovka 40W G9 PANLUX: GC40 KAPSULE kuch. zář. svít. výkl. 3W G5 PANLUX: BL07/3/B VERSA lineárární zářivka 3W G5 PANLUX: TF3T S2.08W09 S3.08W09 S4.08W09 L.08W T0.08W3 T.08W3 B.09W0 B2.09W0 B3.09W06 S.09W07 S2.09W07 S3.09W7 S4.09W7 S5.09W8 L.09W0 L2.09W0 L3.09W0 L4.09W6 T0.09W4 T.09W4 B.0W6 B2.0W6 B3.0W6 B4.0W9 S.0W8 L.0W6 L2.0W6 L3.0W6 E.0W6 F.0W6 T0.0W5 T.0W5

28 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení spínače a zásuvky, svítidla, čidla pohybu, topidla, termostaty, instalační krabice, svorky, kabely, objekt / místnost kancelář klubovna klubovna 2 kuchyň.np WC.NP strana : 2c značení B.06W26 B2.06W26 S.06W2 S2.06W2 S3.06W2 S4.06W2 L.06W26 L2.06W26 L3.06W26 T0.06W33 T.06W33 B.07W B2.07W B3.07W S.07W08 S2.07W08 S3.07W08 L.07W T0.07W2 T.07W2 B.08W S.08W09 S2.08W09 S3.08W09 akumulační radiátory: 5 EVO: FL 52 EVO. FL EVO: FL EVO: FL 2000 obrazové infrapanely: 55 KS900 krabice přístrojové: 56 K) KOPOS: KP K2) KOPOS: KP 64/2 58 K3) KOPOS: KP 64/3 59 K4) KOPOS: KP 64/4 60 K5) KOPOS: KP 64/5 krabice univerz. s víčkem: 6 K6) KOPOS: KU krabice odbočná s víčkem: 62 K7) KOPOS: KO 97/5 trubky ohebné: 63 T3) KOPOS: MONOFLEX 43/ T6) KOPOS: MONOFLEX 46/ 3 2 svorky bezšroubové: 65 SEZ: 2x2, SEZ: 3x2, SEZ: 4x2, SEZ: 5x2,5 3 svítidlová svorkovnice: 69 SEZCZ 6307 kabely a vodiče: 70 kabel CYKYJ 3x, kabel CYKYJ 4x,5 72 kabel CYKYJ 5x,5 73 kabel CYKYJ 7x,5 74 kabel CYKYJ 5x2, kabel CYKYJ 3x2, kabel CYKYO 4x, kabel CYKYO 3x, kabel CYKYO 2x, kabel CYKYLOJ 3x, kabel CYSYJ 3x0,75 8 kabel CYSYJ 4x0,75 82 kabel CYSYJ 3x, kabel CYSYJ 3x2, kabel CYSYJ 5x2, kabel CYKYJ 5x4 86 kabel CYKY 5x6 87 vodič CY 2,5 zž 2 88 vodič CY 4 zž 89 vodič CY 6 zž S4.08W09 L.08W T0.08W3 T.08W3 B.09W0 B2.09W0 B3.09W06 S.09W07 S2.09W07 S3.09W7 S4.09W7 S5.09W8 L.09W0 L2.09W0 L3.09W0 L4.09W6 T0.09W4 T.09W4 B.0W6 B2.0W6 B3.0W6 B4.0W9 S.0W8 L.0W6 L2.0W6 L3.0W6 E.0W6 F.0W6 T0.0W5 T.0W5

29 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení spínače a zásuvky, svítidla, čidla pohybu, topidla, termostaty, instalační krabice, svorky, kabely, V.0 P.02 P.03 P.04 P.05 objekt / místnost dvůr restaurace chodba restaurace sch. sklep sklad rest. restaurace strana : 3a značení LV.0W229 L2V.0W229 L3V.0W229 L4.V.0W229 SV.0W205 BP.02W205 B2P.02W229 B3P.02W229 B4P.02W26 B5P.02W26 B6P.02W26 SP.02W26 LP.02W26 L2P.02W26 BP.03W26 L.02W32 BP.04W26 SP.04W207 S2P.04W207 LP.04W26 BP.05W230 B2P.05W28 B3P.05W230 B4P.05W22 B5P.05W220 B6P.05W29 B7P.05W29 SP.05W209 S2P.05W209 S3P.05W20 S4P.05W20 S5P.05W20 S6P.05W20 S7P.05W2 S8P.05W2 S9P.05W2 S0P.05W2 LP.05W29 L2P.05W22 L3P.05W220 L4P.05W220 L5P.05W220 L6P.05W220 L7P.05W22 L8P.05W22 L9P.05W22 L0P.05W22 LP.05W22 L2P.05W29 L3P.05W29 L4P.05W29 FP.05W28 F2P.05W spínač jednopólový () ABB: 3559A0345 spín. jednopól.+signal. (S) ABB: 3559A2345 přepínač sériový (5) ABB: 3559A05345 přepínač střídavý (6) ABB: 3559A06345 přep. stříd. dvojitý (6+6) ABB: 3559A52345 přepínač křížový (7) ABB: 3559A07345 spín. trojpól.+signal. (3S) ABB: CZ kryt jednoduchý ABB: 3558AA65 B kryt jedn. s průzorem ABB: 3558AA653 B kryt dělený ABB: 3558AA652 B kryt jedn. s průzorem (3S) ABB: 3558AA00933 B doutnavka signal. (S) ABB: doutnavka signal. (3S) ABB: zásuvka jednonás. 2P+PE ABB: 558AA2359 B zás. dvojnás. 2x (2P+PE) ABB: 553AC02357 B 4 komb. zásuvka 4P+PE SEZ: IZV653 rámeček jednonásobný ABB: 390AB0 B rám. dvojnás. vodorovný ABB: 390AB20 B rám. trojnás. vodorovný ABB: 390AB30 B rám. čtyřnás. vodorovný ABB: 390AB40 B rám. pětinás. vodorovný ABB: 390AB50 B rám. dvojnás. svislý ABB: 390AB2 B rám. trojnás. svislý ABB: 390AB3 B univ. termostat (ovl. jedn.) ABB: 3292AA00 spínač univ. termostatu ABB: 3292UA00003

30 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení spínače a zásuvky, svítidla, čidla pohybu, topidla, termostaty, instalační krabice, svorky, kabely, V.0 P.02 P.03 P.04 P.05 objekt / místnost dvůr restaurace chodba restaurace sch. sklep sklad rest. restaurace strana : 3b značení LV.0W229 L2V.0W229 L3V.0W229 L4.V.0W229 SV.0W205 BP.02W205 B2P.02W229 B3P.02W229 B4P.02W26 B5P.02W26 B6P.02W26 SP.02W26 LP.02W26 L2P.02W26 BP.03W26 L.02W32 BP.04W26 SP.04W207 S2P.04W207 LP.04W26 snímač pohybu spínač R ABB: 3299AA2280B snímač pohybu spínač 2R ABB: 3299AA3280B svítidlo mříž. 2x58W, EP MODUS: LL258ALEP svítidlo mříž 2x58W, EP+NZ MODUS: LL258ALEPNZ strop. závěs (trub. 600 ) MODUS: PENDA zářivka LUMILUX 58W T8 OSRAM: L 58 W/840 G svítidlo kruhové x60w MODUS: BRKL60KO/E27 svítidlo kruhové 2x60W MODUS: BRKL260KO375/E27 zářivka DULUX W E27 OSRAM: DEL LL W/827 E svítidlo nouzové LED MODUS: OZAWHL3SE svítidlo nástěn. W G23 PANLUX: PORTAL PG23 kompaktní zářiivka W G23 PANLUX: TST halogenový reflektor KANLUX: MEX CE8B lineární halogen 50W R7s PANLUX: R50/78 HALOGEN svítidlo nástěn. mléčná, IP33 PANLUX: ZOMN20/C PARK komp. úsp. žár. 2W E27 PANLUX: ESE272T svítidlo nástěn. 60W E27 PANLUX: OVAL SOPM60/B komp. úsp. žár. 5W E27 PANLUX: SPE275/T SPIRÁLA svítidlo závěsné 40W G9 PANLUX: LZP/B systém komp. lišta 2m PANLUX: L2 systém komp. držík 30 cm PANLUX: LD systém komp. přívod 50cm PANLUX: LIN halogenová žárovka 40W G9 PANLUX: GC40 KAPSULE 2 kuch. zář. svít. výkl. 3W G5 PANLUX: BL07/3/B VERSA lineárární zářivka 3W G5 PANLUX: TF3T BP.05W230 B2P.05W28 B3P.05W230 B4P.05W22 B5P.05W220 B6P.05W29 B7P.05W29 SP.05W209 S2P.05W209 S3P.05W20 S4P.05W20 S5P.05W20 S6P.05W20 S7P.05W2 S8P.05W2 S9P.05W2 S0P.05W2 LP.05W29 L2P.05W22 L3P.05W220 L4P.05W220 L5P.05W220 L6P.05W220 L7P.05W22 L8P.05W22 L9P.05W22 L0P.05W22 LP.05W22 L2P.05W29 L3P.05W29 L4P.05W29 FP.05W28 F2P.05W28

31 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení spínače a zásuvky, svítidla, čidla pohybu, topidla, termostaty, instalační krabice, svorky, kabely, V.0 P.02 P.03 P.04 P.05 objekt / místnost dvůr restaurace chodba restaurace sch. sklep sklad rest. restaurace strana : 3c značení LV.0W229 L2V.0W229 L3V.0W229 L4.V.0W229 SV.0W205 BP.02W205 B2P.02W229 B3P.02W229 B4P.02W26 B5P.02W26 B6P.02W26 SP.02W26 LP.02W26 L2P.02W26 BP.03W26 L.02W32 BP.04W26 SP.04W207 S2P.04W207 LP.04W26 BP.05W230 akumulační radiátory: 5 EVO: FL 52 EVO. FL EVO: FL EVO: FL 2000 obrazové infrapanely: 55 KS900 krabice přístrojové: 56 K) KOPOS: KP K2) KOPOS: KP 64/2 58 K3) KOPOS: KP 64/3 59 K4) KOPOS: KP 64/4 60 K5) KOPOS: KP 64/5 krabice univerz. s víčkem: 6 K6) KOPOS: KU krabice odbočná s víčkem: 62 K7) KOPOS: KO 97/5 trubky ohebné: 63 T3) KOPOS: MONOFLEX 43/ 64 T6) KOPOS: MONOFLEX 46/ svorky bezšroubové: 65 SEZ: 2x2, SEZ: 3x2, SEZ: 4x2, SEZ: 5x2,5 svítidlová svorkovnice: 69 SEZCZ 6307 kabely a vodiče: 70 kabel CYKYJ 3x, kabel CYKYJ 4x, kabel CYKYJ 5x, kabel CYKYJ 7x,5 74 kabel CYKYJ 5x2, kabel CYKYJ 3x2, kabel CYKYO 4x,5 77 kabel CYKYO 3x, kabel CYKYO 2x, kabel CYKYLOJ 3x, kabel CYSYJ 3x0,75 8 kabel CYSYJ 4x0,75 82 kabel CYSYJ 3x,5 83 kabel CYSYJ 3x2,5 84 kabel CYSYJ 5x2,5 85 kabel CYKYJ 5x4 86 kabel CYKY 5x vodič CY 2,5 zž 88 vodič CY 4 zž 88 vodič CY 6 zž B2P.05W28 B3P.05W230 B4P.05W22 B5P.05W220 B6P.05W29 B7P.05W29 SP.05W209 S2P.05W209 S3P.05W20 S4P.05W20 S5P.05W20 S6P.05W20 S7P.05W2 S8P.05W2 S9P.05W2 S0P.05W2 LP.05W29 L2P.05W22 L3P.05W220 L4P.05W220 L5P.05W220 L6P.05W220 L7P.05W22 L8P.05W22 L9P.05W22 L0P.05W22 LP.05W22 L2P.05W29 L3P.05W29 L4P.05W29 FP.05W28 F2P.05W28

32 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení spínače a zásuvky, svítidla, čidla pohybu, topidla, termostaty, instalační krabice, svorky, kabely, P.06 P.07 P.08 P.09 P.0 objekt / místnost kuchyň restaurace WC A WC B WC 2A WC 2B strana : 4a značení BP.06W24 B2P.06W228 B3P.06W204 SP.06W222 S2P.06W223 S3P.06W224 S4P.06W225 S5P.06W225 S6P.06W226 S7P.06W226 LP.05W24 L2P.06W24 FP.06W225 F2P.06W225 BP.07W25 B2P.07W227 EP.07W25 LP.07W25 L2P.07W25 BP.08W25 EP.08W25 LP.08W25 L2P.08W25 FP.08W25 T0P.08W22 TP.08W22 BP.09W25 EP.09W25 LP.09W25 L2P.09W25 BP.0W25 EP.0W25 LP.0W25 L2P.0W25 T0P.0W23 TP.0W spínač jednopólový () ABB: 3559A0345 spín. jednopól.+signal. (S) ABB: 3559A2345 přepínač sériový (5) ABB: 3559A05345 přepínač střídavý (6) ABB: 3559A06345 přep. stříd. dvojitý (6+6) ABB: 3559A52345 přepínač křížový (7) ABB: 3559A07345 spín. trojpól.+signal. (3S) ABB: CZ kryt jednoduchý ABB: 3558AA65 B kryt jedn. s průzorem ABB: 3558AA653 B kryt dělený ABB: 3558AA652 B kryt jedn. s průzorem (3S) ABB: 3558AA00933 B doutnavka signal. (S) ABB: doutnavka signal. (3S) ABB: zásuvka jednonás. 2P+PE ABB: 558AA2359 B zás. dvojnás. 2x (2P+PE) ABB: 553AC02357 B komb. zásuvka 4P+PE SEZ: IZV653 rámeček jednonásobný ABB: 390AB0 B rám. dvojnás. vodorovný ABB: 390AB20 B rám. trojnás. vodorovný ABB: 390AB30 B rám. čtyřnás. vodorovný ABB: 390AB40 B rám. pětinás. vodorovný ABB: 390AB50 B rám. dvojnás. svislý ABB: 390AB2 B rám. trojnás. svislý ABB: 390AB3 B univ. termostat (ovl. jedn.) ABB: 3292AA00 spínač univ. termostatu ABB: 3292UA00003

33 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení spínače a zásuvky, svítidla, čidla pohybu, topidla, termostaty, instalační krabice, svorky, kabely, P.06 P.07 P.08 P.09 P.0 objekt / místnost kuchyň restaurace WC A WC B WC 2A WC 2B strana : 4b značení BP.06W24 B2P.06W228 B3P.06W204 SP.06W222 S2P.06W223 S3P.06W224 S4P.06W225 S5P.06W225 S6P.06W226 S7P.06W226 LP.05W24 L2P.06W24 FP.06W225 F2P.06W225 BP.07W25 snímač pohybu spínač R ABB: 3299AA2280B snímač pohybu spínač 2R ABB: 3299AA3280B svítidlo mříž. 2x58W, EP MODUS: LL258ALEP svítidlo mříž 2x58W, EP+NZ MODUS: LL258ALEPNZ strop. závěs (trub. 600 ) MODUS: PENDA 54 4 zářivka LUMILUX 58W T8 OSRAM: L 58 W/840 G3 svítidlo kruhové x60w MODUS: BRKL60KO/E27 svítidlo kruhové 2x60W MODUS: BRKL260KO375/E27 zářivka DULUX W E27 OSRAM: DEL LL W/827 E27 svítidlo nouzové LED MODUS: OZAWHL3SE svítidlo nástěn. W G23 PANLUX: PORTAL PG23 kompaktní zářiivka W G23 PANLUX: TST halogenový reflektor KANLUX: MEX CE8B lineární halogen 50W R7s PANLUX: R50/78 HALOGEN svítidlo nástěn. mléčná, IP33 PANLUX: ZOMN20/C PARK komp. úsp. žár. 2W E27 PANLUX: ESE272T svítidlo nástěn. 60W E27 PANLUX: OVAL SOPM60/B komp. úsp. žár. 5W E27 PANLUX: SPE275/T SPIRÁLA svítidlo závěsné 40W G9 PANLUX: LZP/B systém komp. lišta 2m PANLUX: L2 systém komp. držík 30 cm PANLUX: LD systém komp. přívod 50cm PANLUX: LIN halogenová žárovka 40W G9 PANLUX: GC40 KAPSULE kuch. zář. svít. výkl. 3W G5 PANLUX: BL07/3/B VERSA lineárární zářivka 3W G5 PANLUX: TF3T B2P.07W227 EP.07W25 LP.07W25 L2P.07W25 BP.08W25 EP.08W25 LP.08W25 L2P.08W25 FP.08W25 T0P.08W22 TP.08W22 BP.09W25 EP.09W25 LP.09W25 L2P.09W25 BP.0W25 EP.0W25 LP.0W25 L2P.0W25 T0P.0W23 TP.0W23

34 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení spínače a zásuvky, svítidla, čidla pohybu, topidla, termostaty, instalační krabice, svorky, kabely, P.06 P.07 P.08 P.09 P.0 objekt / místnost kuchyň restaurace WC A WC B WC 2A WC 2B strana : 4c značení BP.06W24 B2P.06W228 B3P.06W204 SP.06W222 S2P.06W223 S3P.06W224 S4P.06W225 S5P.06W225 S6P.06W226 S7P.06W226 LP.05W24 L2P.06W24 FP.06W225 F2P.06W225 BP.07W25 B2P.07W227 akumulační radiátory: 5 EVO: FL 52 EVO. FL EVO: FL EVO: FL 2000 obrazové infrapanely: 55 KS900 krabice přístrojové: 56 K) KOPOS: KP K2) KOPOS: KP 64/2 58 K3) KOPOS: KP 64/3 59 K4) KOPOS: KP 64/ K5) KOPOS: KP 64/5 krabice univerz. s víčkem: 6 K6) KOPOS: KU krabice odbočná s víčkem: 62 K7) KOPOS: KO 97/5 trubky ohebné: 63 T3) KOPOS: MONOFLEX 43/ T6) KOPOS: MONOFLEX 46/ 3 svorky bezšroubové: 65 SEZ: 2x2, SEZ: 3x2, SEZ: 4x2, SEZ: 5x2,5 svítidlová svorkovnice: 69 SEZCZ 6307 kabely a vodiče: 70 kabel CYKYJ 3x, kabel CYKYJ 4x, kabel CYKYJ 5x,5 73 kabel CYKYJ 5x,5 74 kabel CYKYJ 5x2, kabel CYKYJ 3x2, kabel CYKYO 4x,5 77 kabel CYKYO 3x, kabel CYKYO 2x, kabel CYKYLOJ 3x, kabel CYSYJ 3x0,75 8 kabel CYSYJ 4x0,75 82 kabel CYSYJ 3x, kabel CYSYJ 3x2,5 84 kabel CYSYJ 5x2, kabel CYKYJ 5x4 86 kabel CYKY 5x6 87 vodič CY 2,5 zž vodič CY 4 zž 88 vodič CY 6 zž EP.07W25 LP.07W25 L2P.07W25 BP.08W25 EP.08W25 LP.08W25 L2P.08W25 FP.08W25 T0P.08W22 TP.08W22 BP.09W25 EP.09W25 LP.09W25 L2P.09W25 BP.0W25 EP.0W25 LP.0W25 L2P.0W25 T0P.0W23 TP.0W23

35 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení rozvodnice, vypínače, svodiče přepětí, jističe, proudové chrániče, relé, domovní rozváděč klubovna značení RS. QS FV FI FI2 QK QK2 rozvodnice zapuštěná, plast, bílá, plná dvířka, IP40 HAGER 3x2M: golf VF32PD rozvodnice zapuštěná, plast, bílá, plná dvířka, IP40 HAGER 4x2M: golf VF42PD rozvodnice zapuštěná, plast, bílá, plná dvířka, IP40 HAGER 4x8M: golf VF48PD vypínač 3pólový, 25A HAGER: SB325 svodič přepětí 4pólový, Typ 2 HAGER: SPN45 proudový chránič 4pólový, 6kA, 25A, ma HAGER: CFA425D proudový chránič 4pólový, 6kA, 25A, 30mA HAGER: CDA425D proud. chránič s nadproud. ochr. 2pól., 6kA, 0A, 30mA HAGER: ADA90D proud. chránič s nadproud. ochr. 2pól., 6kA, 6A, 30mA HAGER: ADA96D stykač s aut. návratem 2pólový, 25A, 230V AC/DC HAGER: ETC225S jistič 3pólový, char. B, 6kA, 6A HAGER: MBN36 jistič 3pólový, char. B, 6kA, 20A HAGER: MBN320 jistič pólový, char. B, 6kA, 6A HAGER: MBN06 jistič pólový, char. B, 6kA, 0A HAGER: MBN0 jistič pólový, char. B, 6kA, 3A HAGER: MBN3 jistič pólový, char. B, 6kA, 6A HAGER: MBN6 přídavná svorkovnice, barva modrá, (3x6 + 4x0)2 HAGER: KM07N fázová přípojnice 3pólová, m, 02 HAGER: KDN363B QK3 QK4 QK5 FA FA2 FA3 FA4 FA5 FA6 FA7 FA8 FA9 FA0 FA FA2 FO FO2 FO3 FO4 N L3P strana : 5a

36 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení rozvodnice, vypínače, svodiče přepětí, jističe, proudové chrániče, relé, strana : 5b domovní rozváděč chodba příz., sch..np, chodba.np, kancelář, knihovna, spol. sál, sch. půda značení RS.2 QS FV FI QK QK2 QK3 QK4 rozvodnice zapuštěná, plast, bílá, plná dvířka, IP40 HAGER 3x2M: golf VF32PD rozvodnice zapuštěná, plast, bílá, plná dvířka, IP40 HAGER 4x2M: golf VF42PD rozvodnice zapuštěná, plast, bílá, plná dvířka, IP40 HAGER 4x8M: golf VF48PD vypínač 3pólový, 25A HAGER: SB325 svodič přepětí 4pólový, Typ 2 HAGER: SPN45 proudový chránič 4pólový, 6kA, 25A, ma HAGER: CFA425D proudový chránič 4pólový, 6kA, 25A, 30mA HAGER: CDA425D proud. chránič s nadproud. ochr. 2pól., 6kA, 0A, 30mA HAGER: ADA90D proud. chránič s nadproud. ochr. 2pól., 6kA, 6A, 30mA HAGER: ADA96D stykač s aut. návratem 2pólový, 25A, 230V AC/DC HAGER: ETC225S jistič 3pólový, char. B, 6kA, 6A HAGER: MBN36 jistič 3pólový, char. B, 6kA, 20A HAGER: MBN320 jistič pólový, char. B, 6kA, 6A HAGER: MBN06 jistič pólový, char. B, 6kA, 0A HAGER: MBN0 jistič pólový, char. B, 6kA, 3A HAGER: MBN3 jistič pólový, char. B, 6kA, 6A HAGER: MBN6 přídavná svorkovnice, barva modrá, (3x6 + 4x0)2 HAGER: KM07N fázová přípojnice 3pólová, m, 02 HAGER: KDN363B QK5 FA FA2 FA3 FA4 FA5 FA6 FA7 FA8 FA9 FA0 FA FA2 FA3 FA4 FA5 FA6 FA7 FA8 FA9 N L3P

37 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení rozvodnice, vypínače, svodiče přepětí, jističe, proudové chrániče, relé, domovní rozváděč restaurace značení RS2 QS FV FI FI2 FI3 QK QK2 QK3 QK4 FA FA2 FA3 FA4 FA5 FA6 FA7 FA8 FA9 FA0 FA FA2 FA3 FA4 FA5 FA6 FA7 FA8 strana : 5c FA9 rozvodnice zapuštěná, plast, bílá, plná dvířka, IP40 HAGER 3x2M: golf VF32PD 2 rozvodnice zapuštěná, plast, bílá, plná dvířka, IP40 HAGER 4x2M: golf VF42PD 3 rozvodnice zapuštěná, plast, bílá, plná dvířka, IP40 HAGER 4x8M: golf VF48PD 4 vypínač 3pólový, 25A HAGER: SB325 5 svodič přepětí 4pólový, Typ 2 HAGER: SPN45 6 proudový chránič 4pólový, 6kA, 25A, ma HAGER: CFA425D 7 proudový chránič 4pólový, 6kA, 25A, 30mA HAGER: CDA425D 8 proud. chránič s nadproud. ochr. 2pól., 6kA, 0A, 30mA HAGER: ADA90D 9 proud. chránič s nadproud. ochr. 2pól., 6kA, 6A, 30mA HAGER: ADA96D 0 stykač s aut. návratem 2pólový, 25A, 230V AC/DC HAGER: ETC225S jistič 3pólový, char. B, 6kA, 6A HAGER: MBN36 2 jistič 3pólový, char. B, 6kA, 20A HAGER: MBN320 3 jistič pólový, char. B, 6kA, 6A HAGER: MBN06 4 jistič pólový, char. B, 6kA, 0A HAGER: MBN0 5 jistič pólový, char. B, 6kA, 3A HAGER: MBN3 6 jistič pólový, char. B, 6kA, 6A HAGER: MBN6 7 přídavná svorkovnice, barva modrá, (3x6 + 4x0)2 HAGER: KM07N 8 fázová přípojnice 3pólová, m, 02 HAGER: KDN363B 9

38 Modernizace elektroinstalace obecního domu Libivá: Rozpis přístrojů a zařízení rozvodnice, vypínače, svodiče přepětí, jističe, proudové chrániče, relé, domovní rozváděč restaurace značení FO FO2 FO3 FO4 FO5 FO6 FO7 FO8 FO9 N L3P strana : 5d rozvodnice zapuštěná, plast, bílá, plná dvířka, IP40 HAGER 3x2M: golf VF32PD 2 rozvodnice zapuštěná, plast, bílá, plná dvířka, IP40 HAGER 4x2M: golf VF42PD 3 rozvodnice zapuštěná, plast, bílá, plná dvířka, IP40 HAGER 4x8M: golf VF48PD 4 vypínač 3pólový, 25A HAGER: SB325 5 svodič přepětí 4pólový, Typ 2 HAGER: SPN45 6 proudový chránič 4pólový, 6kA, 25A, ma HAGER: CFA425D 7 proudový chránič 4pólový, 6kA, 25A, 30mA HAGER: CDA425D 8 proud. chránič s nadproud. ochr. 2pól., 6kA, 0A, 30mA HAGER: ADA90D 9 proud. chránič s nadproud. ochr. 2pól., 6kA, 6A, 30mA HAGER: ADA96D 0 stykač s aut. návratem 2pólový, 25A, 230V AC/DC HAGER: ETC225S jistič 3pólový, char. B, 6kA, 6A HAGER: MBN36 2 jistič 3pólový, char. B, 6kA, 20A HAGER: MBN320 3 jistič pólový, char. B, 6kA, 6A HAGER: MBN06 4 jistič pólový, char. B, 6kA, 0A HAGER: MBN0 5 jistič pólový, char. B, 6kA, 3A HAGER: MBN3 6 jistič pólový, char. B, 6kA, 6A HAGER: MBN6 7 přídavná svorkovnice, barva modrá, (3x6 + 4x0)2 HAGER: KM07N 8 fázová přípojnice 3pólová, m, 02 HAGER: KDN363B 9

39 Modernizace elektroinstalace obecního domu Libivá Soupis elektroinstalačního materiálu přístrojů a zařízení dodávka a montáž specifikace dodávky zařízení, řazení číslo zboží MJ množnázev výrobku EAN / kód ství. ABB: 3559A0345 spínač jednopólový () ks 3 2. ABB: 3559A2345 spínínač jednopól. se signal. (S) ks 3. ABB: 3559A05345 přepínač sériový (5) ks 4 4. ABB: 3559A06345 přepínač střídavý (6) ks 2 5. ABB: 3559A52345 přepínač střídavý dvojitý (6+6) ks 6. ABB: 3559A07345 přepínač křížový (7) ks 3 7. ABB: CZ spínač trojpólový se signal. (3S) ks 6 8. ABB: 3558AA65 B Tango, kryt jednoduchý (bílá) ks ABB: 3558AA653 B Tango, kryt jednoduchý s průzorem (bílá) ks 0. ABB: 3558AA652 B Tango, kryt dělený (bílá) ks 5. ABB: 3558AA00933 B Tango, kryt jednoduchý s průzorem (bílá) ks 6 2. ABB: doutnavka signal. (S) ks 3. ABB: doutnavka signal. (3S) ks 6 4. ABB: 558AA2359 B Tango, zásuvka jednonás. 2P+PE (bílá) ks ABB: 553AC02357 B Tango, zás. dvojnás. 2x (2P+PE) (bílá) ks 3 6. SEZ: IZVZ 653 kombinovaná zásuvka 4P+PE (IP54) ks 7. ABB: 390AB0 B Tango, rámeček jednonásobný (bílá) ks ABB: 390AB20 B Tango, rámeček dvojnás. vodorovný (bílá) ks 3 9. ABB: 390AB30 B Tango, rámeček trojnás. vodorovný (bílá) ks ABB: 390AB40 B Tango, rámeček čtyřnás. vodorovný (bílá) ks 2. ABB: 390AB50 B Tango, rámeček pětinás. vodorovný (bílá) ks ABB: 390AB2 B Tango, rámeček dvojnás. svislý (bílá) ks ABB: 390AB3 B Tango, rámeček trojnás. svislý (bílá ks ABB: 3292AA00 B Tango, univ. termostat, ovl. jedn. (bílá)) ks ABB: 3292UA00003 spínač univ. termostatu ks ABB: 3299AA2280B Tango, snímač pohybu spínač R (bílá) ks ABB: 3299AA3280B Tango, snímač pohybu spínač 2R (bílá) ks KOPOS: KP 68 krabice přístrojové jednonásobná ks KOPOS: KP 64/2 krabice přístrojové dvojnásobná ks 30. KOPOS: KP 64/3 krabice přístrojové trojnásobná ks 2 3. KOPOS: KP 64/4 krabice přístrojové čtyřnásobná ks KOPOS: KP 64/5 krabice přístrojové pětinásobná ks KOPOS: KU902 krabice univerzální s víčkem ks KOPOS: KO 97/5 krabice odbočná s víčkem ks KOPOS: MONOFLEX 43/ trubka ohebná ks KOPOS: MONOFLEX 46/ trubka ohebná ks SEZ: 2x2,5 svorka bezšrouboví dvojnásobná ks SEZ: 3x2,5 svorka bezšrouboví trojnásobná ks SEZ: 4x2,5 svorka bezšrouboví čtyřnásobná ks SEZ: 5x2,5 svorka bezšrouboví pětinásobná ks 4 4. SEZCZ 6307 svítidlová svorkovnice ks CYKYJ 3x,5 kabel pevný 3žilový,.5, bar. zn. J m CYKYJ 4x,5 kabel pevný 4žilový,.5, bar. zn. J m CYKYJ 5x,5 kabel pevný 5žilový,.5, bar. zn. J m CYKYJ 7x,5 kabel pevný 7žilový,.5, bar. zn. J m CYKYJ 5x2,5 kabel pevný 5žilový, 2.5, bar. zn. J m CYKYJ 3x2,5 kabel pevný35žilový, 2.5, bar. zn. J m CYKYO 4x,5 kabel pevný 4žilový,.5, bar. zn. O m CYKYO 3x,5 kabel pevný 3žilový,.5, bar. zn. O m 05 strana

40 Modernizace elektroinstalace obecního domu Libivá Soupis elektroinstalačního materiálu přístrojů a zařízení specifikace dodávky zařízení, řazení číslo zboží MJ množnázev výrobku EAN / kód ství 50. CYKYO 2x,5 kabel pevný 2žilový,.5, bar. zn. O m CYKYLOJ 3x,5 kabel pevný 3žilový plochý,.5, bar. zn. J m CYSY 3Gx0,75 kabel ohebný 3žilový, 0.75, bar. zn. G m CYSY 4Gx0,75 kabel ohebný 4žilový, 0.75, bar. zn. G m CYSY 3Gx,5 kabel ohebný 3žilový,.5, bar. zn. G m CYSY 3Gx2,5 kabel ohebný 3žilový, 2.5, bar. zn. G m CYSYJ 5Gx2,5 kabel ohebný 5žilový, 2.5, bar. zn. G m CYKYJ 5x4 kabel pevný 5žilový, 4, bar. zn. J m CYKY 5x6 kabel pevný 5žilový, 6, bar. zn. J m CY 2,5 zž vodič pevný, 2.5, zelenožlutý m CY 4 zž vodič pevný, 4, zelenožlutý m 4 6. CY 6 zž vodič pevný, 6, zelenožlutý m CYA,5 č vodič ohebný,.5, černý m CYA,5 sm vodič ohebný,.5, světlemodrý m CYA 2,5 č vodič ohebný, 2.5, černý m CYA 2,5 č vodič ohebný, 2.5, světlemodrý m CYA 4 č vodič ohebný, 4, černý m CYA 4 č vodič ohebný, 4, světlemodrý m CYA 4 č vodič ohebný, 4, zelenožlutý m CYA 3 č vodič ohebný, 6, černý m CYA 6 č vodič ohebný, 6, světlemodrý m 5 7. CYA 6 č vodič ohebný, 6, zelenožlutý m kabelové lisovací dutinky izolované (.5, 2.5, 4, 6) 73. HAGER 3x2M: golf VF32PD ks rozvodnice zapuštěná, 36 modulů, plastová, bílá, plná dvířka, IP HAGER 4x2M: golf VF42PD ks rozvodnice zapuštěná, 48 modulů, plastová, bílá, plná dvířka, IP HAGER 4x8M: golf VF48PD ks rozvodnice zapuštěná, 72 modulů, plastová, bílá, plná dvířka, IP HAGER: SB325 vypínač 3pólový, 25A ks HAGER: SPN45 svodič přepětí 4pólový, Typ ks HAGER: CFA425D proudový chránič 4pólový, 6kA, 25A, ma ks HAGER: CDA425D proudový chránič 4pólový, 6kA, 25A, 30mA ks HAGER: ADA90D proud. chr. s nadpr. ochr. 2pól., 6kA, 0A, 30mA ks 3 8. HAGER: ADA96D proud. chr. s nadpr. ochr. 2pól., 6kA, 6A, 30mA ks HAGER: ETC225S stykač s aut. návratem 2pólový, 25A, 230V AC/DC ks HAGER: MBN36 jistič 3pólový, char. B, 6kA, 6A ks HAGER: MBN320 jistič 3pólový, char. B, 6kA, 20A ks 85. HAGER: MBN06 jistič pólový, char. B, 6kA, 6A ks HAGER: MBN0 jistič pólový, char. B, 6kA, 0A ks HAGER: MBN3 jistič pólový, char. B, 6kA, 3A ks 88. HAGER: MBN6 jistič pólový, char. B, 6kA, 6A ks HAGER: KM07N přídavná svorkovnice, barva modrá, (3x6 + 4x0)2 ks HAGER: KDN363B fázová přípojnice 3pólová, m, ks 3 9. ELEKTRO: RE 2.0. elektroměrový rozvádeč pro 2 měření + sazba RE200NOCPZ ks 92. ostatní elektromontážní materiál (spojovací, upevňovací, úložný,..) 93. ostatní stavební materiál (omítková směs, sádra,..) strana 2

41 Modernizace elektroinstalace obecního domu Libivá Soupis elektroinstalačního materiálu přístrojů a zařízení specifikace dodávky zařízení, řazení číslo zboží MJ množnázev výrobku EAN / kód ství MODUS: LL258ALEP zářivkové svítidlo mřížkové 2x58W, EP ks MODUS: LL258ALEPNZ zář. svítidlo mř. 2x58W, EP s nouz. zdr. ks MODUS: PENDA 54 stropní závěs trubkový, 600 ks OSRAM: L 58 W/840 G3 zářivka LUMILUX 58W, T ks MODUS: BRKL 60KO/E27 svítidlo kruhové x60w, E27 ks 9 0. MODUS: BRKL 260KO375/E27 svítidlo kruhové 2x60W, E27 ks OSRAM: DEL LL W/827 E27 zářivka DULUX W, E ks MODUS: HEL3SE HELIOS svítidlo nouzové LED, únikové, 3hod, IP42 ks 04. PANLUX: PORTAL PG23 zářivkové svítidlo nástěn. W, G23 ks PANLUX: TST kompaktní zářivka TS, W, 2330V, G23 ks PANLUX: V50/C halogenový reflektor 50W, IP44 ks 07. PANLUX: R50/78 HALOGEN lineární halogen 50W, 230W, 78, R7s ks 08. PANLUX: ZOMN20/C PARK nástěnné svítidlo, mléčná, 60W, E27, IP33 ks PANLUX: ESE272/T kompaktní úsporná žárovka 2W, 230V, E27 ks 3 0. PANLUX: OVAL SOPM60/B svítidlo nástěn. 60W, E27 ks. PANLUX: SPE275/T SPIRÁLA komp. úsp. žárovka 5W, 230V, E27 ks 2. PANLUX: LZP/B svítidlo závěsné 40W, G9 ks 3 3. PANLUX: L2 systém komponent lišta 2m ks 4. PANLUX: LD systém komponent držák 30cm ks 2 5. PANLUX: LIN systém komponent přívod 50cm ks 6. PANLUX: GC40 KAPSULE halogenová žárovka 40W, 230V, G9 ks 3 7. PANLUX: BL073/B VERSA kuchyň. zář. svítidlo výklopné, 3W, G5 ks 2 8. PANLUX: TF3T lineární zářivka TS 3W, 230V, G5 ks 2 9. EVO: FL akumulační radiátor, topný panel W ks 20. EVO. FL 650 akumulační radiátor, topný panel 650W ks 2 2. EVO: FL200 akumulační radiátor, topný panel 200W ks EVO: FL 2000 akumulační radiátor, topný panel 2000W ks 23. KS900 obrazový topný infrapanel 900W ks 3 strana 3

42 Výpočet umělého osvětlení dle ČSN EN 2464:202 Soubor : OD Libivá osvětlení.wls MODUS spol. s r.o., tel , salesprom@modus.cz

43 Stránka 2 Obsah Použitá svítidla 2 společenský sál 3 kancelář 7 knihovna 0 klubovna 3 klubovna 2 6 kuchyňka 9 restaurace 23 kuchyň 28 Použitá svítidla MODUS Praha Typ: MODUS LL 258 AL Označení: Název: Zářivkové, AL lešt.mříž., přisazené, elektronický předř. Krytí: IP20 Zdroj: L 58 W/840 G3,LUMILUX T8 Zdroj: Cool White 26 58W,5200lm,0000hod,Ra 80 Počet svítidel: 9 MODUS spol. s r.o., tel , salesprom@modus.cz

44 Stránka 3 společenský sál Prostor společenský sál Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 2 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu Souřadnice prvního bodu Rozteč bodů Rozteč bodů 2 Počet ve směru rozteče, Rozmístění svítidel Soustava svítidel Soustava svítidel Svítidlo MODUS LL 258 AL Světelný zdroj L 58 W/840 G3 Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče,2 3 2 Počet svítidel 6 Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu Udržovací činitel 0.72 Minimální hodnota 67.3 lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.7 Y\X MODUS spol. s r.o., tel , salesprom@modus.cz

45 Stránka 4 Y\X Y\X MODUS spol. s r.o., tel , salesprom@modus.cz

46 Stránka 5 společenský sál Místo zrakového úkolu Udržovaná osvětlenost v kontrolních bodech Emin: 67.3 Em: Emax: Uo=Emin/Emed: 0.7 Z: MODUS spol. s r.o., tel , salesprom@modus.cz

47 Stránka 6 společenský sál MODUS spol. s r.o., tel , salesprom@modus.cz

48 Stránka 7 kancelář Prostor kancelář Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 2 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu Souřadnice prvního bodu Rozteč bodů Rozteč bodů 2 Počet ve směru rozteče, Rozmístění svítidel Soustava svítidel Soustava svítidel Svítidlo MODUS LL 258 AL Světelný zdroj L 58 W/840 G3 Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče,2 2 Počet svítidel 2 Vektor optické osy Vektor osy C Úhel otočení 0 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu Udržovací činitel 0.73 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.56 Y\X MODUS spol. s r.o., tel , salesprom@modus.cz

49 Stránka 8 kancelář Místo zrakového úkolu Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: Uo=Emin/Emed: 0.56 Z: MODUS spol. s r.o., tel , salesprom@modus.cz

50 Stránka 9 kancelář MODUS spol. s r.o., tel , salesprom@modus.cz

51 Stránka 0 knihovna Prostor knihovna Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 2 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu Souřadnice prvního bodu Rozteč bodů Rozteč bodů 2 Počet ve směru rozteče, Rozmístění svítidel Soustava svítidel Soustava svítidel Svítidlo MODUS LL 258 AL Světelný zdroj L 58 W/840 G3 Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče,2 2 Počet svítidel 2 Vektor optické osy Vektor osy C Úhel otočení 0 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu Udržovací činitel 0.73 Minimální hodnota lx Střední hodnota 563. lx Maximální hodnota lx Rovnoměrnost 0.66 Y\X MODUS spol. s r.o., tel , salesprom@modus.cz

52 Stránka knihovna Místo zrakového úkolu Udržovaná osvětlenost v kontrolních bodech Emin: Em: 563. Emax: Uo=Emin/Emed: 0.66 Z: MODUS spol. s r.o., tel , salesprom@modus.cz

53 Stránka 2 knihovna MODUS spol. s r.o., tel , salesprom@modus.cz

54 Stránka 3 klubovna Prostor klubovna Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 2 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu Souřadnice prvního bodu Rozteč bodů Rozteč bodů 2 Počet ve směru rozteče, Rozmístění svítidel Soustava svítidel Soustava svítidel Svítidlo MODUS LL 258 AL Světelný zdroj L 58 W/840 G3 Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče,2 Počet svítidel Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu Udržovací činitel 0.73 Minimální hodnota 54.4 lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.48 Y\X MODUS spol. s r.o., tel , salesprom@modus.cz

55 Stránka 4 klubovna Místo zrakového úkolu Udržovaná osvětlenost v kontrolních bodech Emin: 54.4 Em: Emax: Uo=Emin/Emed: 0.48 Z: * 200 MODUS spol. s r.o., tel , salesprom@modus.cz

56 Stránka 5 klubovna MODUS spol. s r.o., tel , salesprom@modus.cz

57 Stránka 6 klubovna 2 Prostor klubovna 2 Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 2 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu Souřadnice prvního bodu Rozteč bodů Rozteč bodů 2 Počet ve směru rozteče, Rozmístění svítidel Soustava svítidel Soustava svítidel Svítidlo MODUS LL 258 AL Světelný zdroj L 58 W/840 G3 Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče,2 Počet svítidel Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu Udržovací činitel 0.73 Minimální hodnota 20.3 lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.40 Y\X MODUS spol. s r.o., tel , salesprom@modus.cz

58 Stránka 7 klubovna 2 Místo zrakového úkolu Udržovaná osvětlenost v kontrolních bodech Emin: 20.3 Em: Emax: Uo=Emin/Emed: 0.40 Z: MODUS spol. s r.o., tel , salesprom@modus.cz

59 Stránka 8 klubovna 2 MODUS spol. s r.o., tel , salesprom@modus.cz

60 Stránka 9 kuchyňka Prostor kuchyňka Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 2 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu Souřadnice prvního bodu Rozteč bodů Rozteč bodů 2 Počet ve směru rozteče, Rozmístění svítidel Soustava svítidel Soustava svítidel Svítidlo MODUS LL 258 AL Světelný zdroj L 58 W/840 G3 Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče,2 Počet svítidel Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Soustava svítidel 2 Soustava svítidel sm Svítidlo MODUS LL 258 AL Světelný zdroj L 58 W/840 G3 Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče,2 Počet svítidel Vektor optické osy Vektor osy C Úhel otočení 0 Úhel naklonění 0 Úhel natočení 0 MODUS spol. s r.o., tel , salesprom@modus.cz

61 Stránka 20 Rozmístění překážek Soustava překážek Soustava překážek Souřadnice první překážky Rozteč překážek Rozteč překážek Počet ve směru rozteče,2 Délka překážky Šířka překážky Výška překážky Odraznost překážky 0. Propustnost prekážky Soustava překážek Soustava překážek 2 Souřadnice první překážky Rozteč překážek Rozteč překážek Počet ve směru rozteče,2 Délka překážky Šířka překážky Výška překážky Odraznost překážky 0. Propustnost prekážky Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu Udržovací činitel 0.73 Minimální hodnota 0.5 lx Střední hodnota lx Maximální hodnota 68. lx Rovnoměrnost 0.00 Y\X MODUS spol. s r.o., tel , salesprom@modus.cz

62 Stránka 2 kuchyňka Místo zrakového úkolu Udržovaná osvětlenost v kontrolních bodech Emin: 0.5 Em: Emax: 68. Uo=Emin/Emed: 0.00 Z: MODUS spol. s r.o., tel , salesprom@modus.cz

63 Stránka 22 kuchyňka MODUS spol. s r.o., tel , salesprom@modus.cz

64 Stránka 23 restaurace Prostor restaurace Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 2 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu Souřadnice prvního bodu Rozteč bodů Rozteč bodů 2 Počet ve směru rozteče, Rozmístění svítidel Soustava svítidel Soustava svítidel Svítidlo MODUS LL 258 AL Světelný zdroj L 58 W/840 G3 Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče,2 2 Počet svítidel 2 Vektor optické osy Vektor osy C Úhel otočení 0 Úhel naklonění 0 Úhel natočení 0 Soustava svítidel 2 Soustava svítidel sma Svítidlo MODUS LL 258 AL Světelný zdroj L 58 W/840 G3 Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče,2 Počet svítidel Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 MODUS spol. s r.o., tel , salesprom@modus.cz

65 Stránka 24 Soustava svítidel 3 Soustava svítidel sm Svítidlo MODUS LL 258 AL Světelný zdroj L 58 W/840 G3 Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče,2 Počet svítidel Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Rozmístění překážek Soustava překážek Soustava překážek Souřadnice první překážky Rozteč překážek Rozteč překážek Počet ve směru rozteče,2 Délka překážky Šířka překážky Výška překážky Odraznost překážky 0. Propustnost prekážky Soustava překážek Soustava překážek 2 Souřadnice první překážky Rozteč překážek Rozteč překážek Počet ve směru rozteče,2 Délka překážky Šířka překážky Výška překážky 0 0 Odraznost překážky 0. Propustnost prekážky Soustava překážek Soustava překážek 3 Souřadnice první překážky Rozteč překážek Rozteč překážek Počet ve směru rozteče,2 Délka překážky Šířka překážky Výška překážky 0 0 Odraznost překážky 0. Propustnost prekážky Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu Udržovací činitel 0.72 Minimální hodnota 0.0 lx Střední hodnota 25.2 lx Maximální hodnota 689. lx Rovnoměrnost 0.00 Y\X MODUS spol. s r.o., tel , salesprom@modus.cz

66 Stránka 25 Y\X Y\X MODUS spol. s r.o., tel , salesprom@modus.cz

67 Stránka 26 restaurace Místo zrakového úkolu Udržovaná osvětlenost v kontrolních bodech Emin: 0.0 Em: 25.2 Emax: 689. Uo=Emin/Emed: 0.00 Z: MODUS spol. s r.o., tel , salesprom@modus.cz

68 Stránka 27 restaurace MODUS spol. s r.o., tel , salesprom@modus.cz

69 Stránka 28 kuchyň Prostor kuchyň Délka Šířka Výška Činitel odrazu stropu 0.70 Činitel odrazu stěn,2,3, Činitel odrazu podlahy 0.30 Udržovací činitel Počítán Čistota prostředí Čisté Interval čištění svítidel 2 Měsíců Interval obnovy povrchů 36 Měsíců Interval výměny zdrojů Individuální Nejistota výpočtu 0.0 % Rozmístění výpočetních bodů Místo zrakového úkolu Místo zrakového úkolu Souřadnice prvního bodu Rozteč bodů Rozteč bodů 2 Počet ve směru rozteče, Rozmístění svítidel Soustava svítidel Soustava svítidel Svítidlo MODUS LL 258 AL Světelný zdroj L 58 W/840 G3 Souřadnice prvního svítidla Rozteč svítidel Rozteč svítidel Počet ve směru rozteče,2 Počet svítidel Vektor optické osy Vektor osy C Úhel otočení 90 Úhel naklonění 0 Úhel natočení 0 Horizontální udržovaná osvětlenost v kontrolních bodech Místo zrakového úkolu Udržovací činitel 0.73 Minimální hodnota lx Střední hodnota lx Maximální hodnota lx Rovnoměrnost 0.57 Y\X MODUS spol. s r.o., tel , salesprom@modus.cz

70 Stránka 29 kuchyň Místo zrakového úkolu Udržovaná osvětlenost v kontrolních bodech Emin: Em: Emax: Uo=Emin/Emed: 0.57 Z: MODUS spol. s r.o., tel , salesprom@modus.cz

71 Stránka 30 kuchyň MODUS spol. s r.o., tel , salesprom@modus.cz
