Parametry navrhované podzemní hromadné garáže:

Transkript

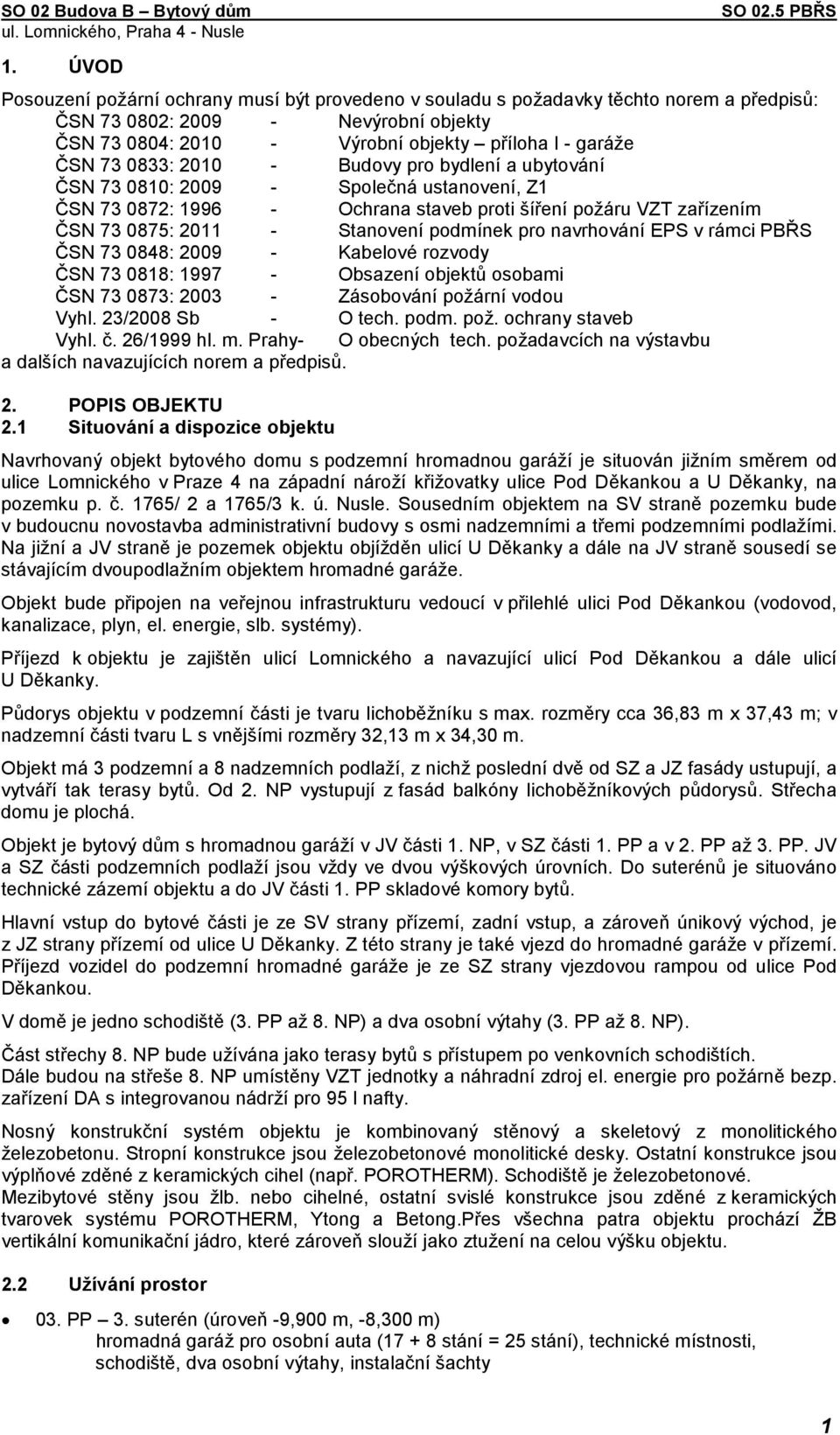

1 1. ÚVOD Posouzení požární ochrany musí být provedeno v souladu s požadavky těchto norem a předpisů: ČSN : Nevýrobní objekty ČSN : Výrobní objekty příloha I - garáže ČSN : Budovy pro bydlení a ubytování ČSN : Společná ustanovení, Z1 ČSN : Ochrana staveb proti šíření požáru VZT zařízením ČSN : Stanovení podmínek pro navrhování EPS v rámci PBŘS ČSN : Kabelové rozvody ČSN : Obsazení objektů osobami ČSN : Zásobování požární vodou Vyhl. 23/2008 Sb - O tech. podm. pož. ochrany staveb Vyhl. č. 26/1999 hl. m. Prahy- O obecných tech. požadavcích na výstavbu a dalších navazujících norem a předpisů. 2. POPIS OBJEKTU 2.1 Situování a dispozice objektu Navrhovaný objekt bytového domu s podzemní hromadnou garáží je situován jižním směrem od ulice Lomnického v Praze 4 na západní nároží křižovatky ulice Pod Děkankou a U Děkanky, na pozemku p. č. 1765/ 2 a 1765/3 k. ú. Nusle. Sousedním objektem na SV straně pozemku bude v budoucnu novostavba administrativní budovy s osmi nadzemními a třemi podzemními podlažími. Na jižní a JV straně je pozemek objektu objížděn ulicí U Děkanky a dále na JV straně sousedí se stávajícím dvoupodlažním objektem hromadné garáže. Objekt bude připojen na veřejnou infrastrukturu vedoucí v přilehlé ulici Pod Děkankou (vodovod, kanalizace, plyn, el. energie, slb. systémy). Příjezd k objektu je zajištěn ulicí Lomnického a navazující ulicí Pod Děkankou a dále ulicí U Děkanky. Půdorys objektu v podzemní části je tvaru lichoběžníku s max. rozměry cca 36,83 m x 37,43 m; v nadzemní části tvaru L s vnějšími rozměry 32,13 m x 34,30 m. Objekt má 3 podzemní a 8 nadzemních podlaží, z nichž poslední dvě od SZ a JZ fasády ustupují, a vytváří tak terasy bytů. Od 2. NP vystupují z fasád balkóny lichoběžníkových půdorysů. Střecha domu je plochá. Objekt je bytový dům s hromadnou garáží v JV části 1. NP, v SZ části 1. PP a v 2. PP až 3. PP. JV a SZ části podzemních podlaží jsou vždy ve dvou výškových úrovních. Do suterénů je situováno technické zázemí objektu a do JV části 1. PP skladové komory bytů. Hlavní vstup do bytové části je ze SV strany přízemí, zadní vstup, a zároveň únikový východ, je z JZ strany přízemí od ulice U Děkanky. Z této strany je také vjezd do hromadné garáže v přízemí. Příjezd vozidel do podzemní hromadné garáže je ze SZ strany vjezdovou rampou od ulice Pod Děkankou. V domě je jedno schodiště (3. PP až 8. NP) a dva osobní výtahy (3. PP až 8. NP). Část střechy 8. NP bude užívána jako terasy bytů s přístupem po venkovních schodištích. Dále budou na střeše 8. NP umístěny VZT jednotky a náhradní zdroj el. energie pro požárně bezp. zařízení DA s integrovanou nádrží pro 95 l nafty. Nosný konstrukční systém objektu je kombinovaný stěnový a skeletový z monolitického železobetonu. Stropní konstrukce jsou železobetonové monolitické desky. Ostatní konstrukce jsou výplňové zděné z keramických cihel (např. POROTHERM). Schodiště je železobetonové. Mezibytové stěny jsou žlb. nebo cihelné, ostatní svislé konstrukce jsou zděné z keramických tvarovek systému POROTHERM, Ytong a Betong.Přes všechna patra objektu prochází ŽB vertikální komunikační jádro, které zároveň slouží jako ztužení na celou výšku objektu. 2.2 Užívání prostor 03. PP 3. suterén (úroveň -9,900 m, -8,300 m) hromadná garáž pro osobní auta ( stání = 25 stání), technické místnosti, schodiště, dva osobní výtahy, instalační šachty 1

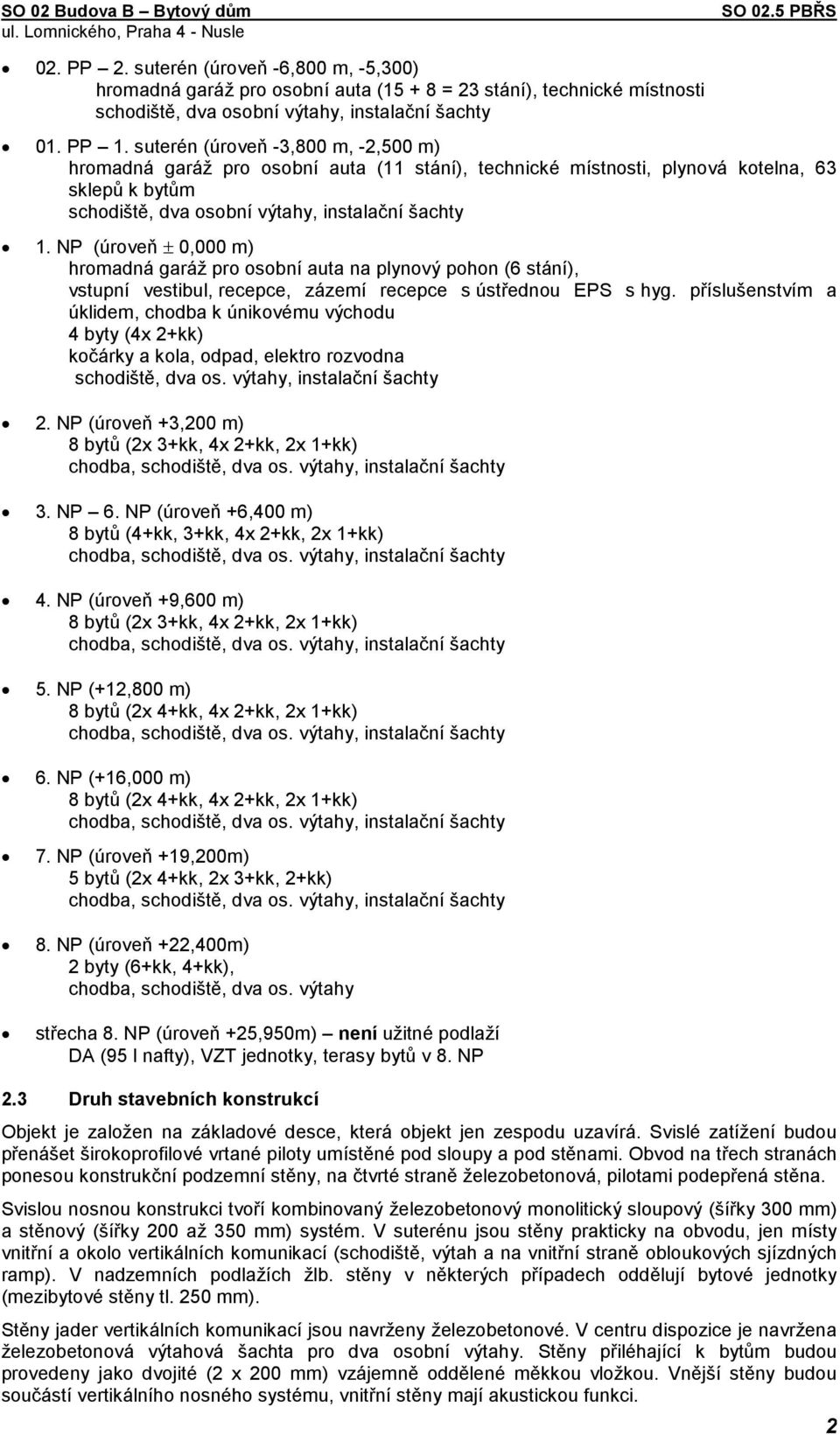

2 02. PP 2. suterén (úroveň -6,800 m, -5,300) hromadná garáž pro osobní auta ( = 23 stání), technické místnosti schodiště, dva osobní výtahy, instalační šachty 01. PP 1. suterén (úroveň -3,800 m, -2,500 m) hromadná garáž pro osobní auta (11 stání), technické místnosti, plynová kotelna, 63 sklepů k bytům schodiště, dva osobní výtahy, instalační šachty 1. NP (úroveň ± 0,000 m) hromadná garáž pro osobní auta na plynový pohon (6 stání), vstupní vestibul, recepce, zázemí recepce s ústřednou EPS s hyg. příslušenstvím a úklidem, chodba k únikovému východu 4 byty (4x 2+kk) kočárky a kola, odpad, elektro rozvodna schodiště, dva os. výtahy, instalační šachty 2. NP (úroveň +3,200 m) 8 bytů (2x 3+kk, 4x 2+kk, 2x 1+kk) chodba, schodiště, dva os. výtahy, instalační šachty 3. NP 6. NP (úroveň +6,400 m) 8 bytů (4+kk, 3+kk, 4x 2+kk, 2x 1+kk) chodba, schodiště, dva os. výtahy, instalační šachty 4. NP (úroveň +9,600 m) 8 bytů (2x 3+kk, 4x 2+kk, 2x 1+kk) chodba, schodiště, dva os. výtahy, instalační šachty 5. NP (+12,800 m) 8 bytů (2x 4+kk, 4x 2+kk, 2x 1+kk) chodba, schodiště, dva os. výtahy, instalační šachty 6. NP (+16,000 m) 8 bytů (2x 4+kk, 4x 2+kk, 2x 1+kk) chodba, schodiště, dva os. výtahy, instalační šachty 7. NP (úroveň +19,200m) 5 bytů (2x 4+kk, 2x 3+kk, 2+kk) chodba, schodiště, dva os. výtahy, instalační šachty 8. NP (úroveň +22,400m) 2 byty (6+kk, 4+kk), chodba, schodiště, dva os. výtahy střecha 8. NP (úroveň +25,950m) není užitné podlaží DA (95 l nafty), VZT jednotky, terasy bytů v 8. NP 2.3 Druh stavebních konstrukcí Objekt je založen na základové desce, která objekt jen zespodu uzavírá. Svislé zatížení budou přenášet širokoprofilové vrtané piloty umístěné pod sloupy a pod stěnami. Obvod na třech stranách ponesou konstrukční podzemní stěny, na čtvrté straně železobetonová, pilotami podepřená stěna. Svislou nosnou konstrukci tvoří kombinovaný železobetonový monolitický sloupový (šířky 300 mm) a stěnový (šířky 200 až 350 mm) systém. V suterénu jsou stěny prakticky na obvodu, jen místy vnitřní a okolo vertikálních komunikací (schodiště, výtah a na vnitřní straně obloukových sjízdných ramp). V nadzemních podlažích žlb. stěny v některých případech oddělují bytové jednotky (mezibytové stěny tl. 250 mm). Stěny jader vertikálních komunikací jsou navrženy železobetonové. V centru dispozice je navržena železobetonová výtahová šachta pro dva osobní výtahy. Stěny přiléhající k bytům budou provedeny jako dvojité (2 x 200 mm) vzájemně oddělené měkkou vložkou. Vnější stěny budou součástí vertikálního nosného systému, vnitřní stěny mají akustickou funkci. 2

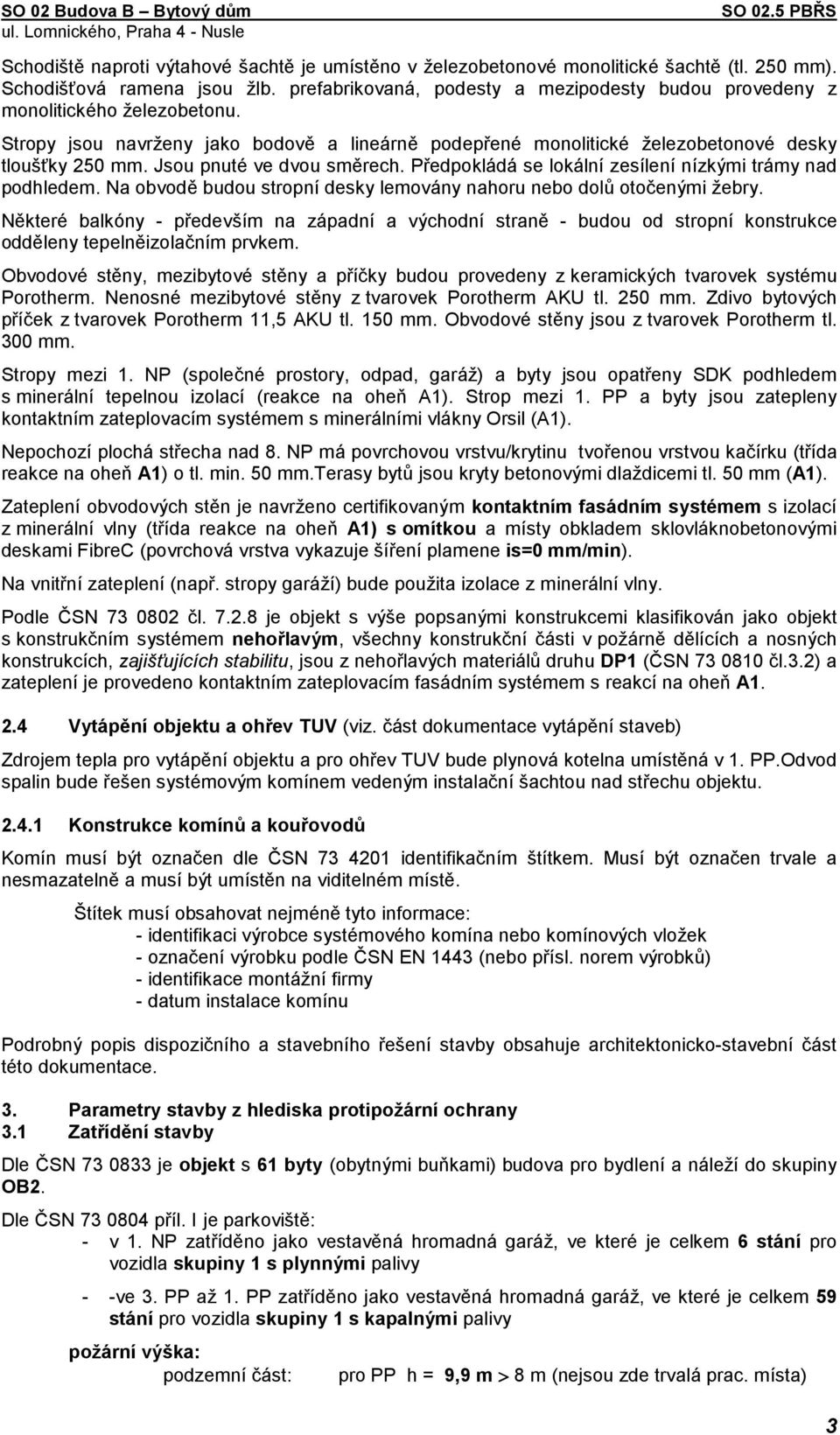

3 Schodiště naproti výtahové šachtě je umístěno v železobetonové monolitické šachtě (tl. 250 mm). Schodišťová ramena jsou žlb. prefabrikovaná, podesty a mezipodesty budou provedeny z monolitického železobetonu. Stropy jsou navrženy jako bodově a lineárně podepřené monolitické železobetonové desky tloušťky 250 mm. Jsou pnuté ve dvou směrech. Předpokládá se lokální zesílení nízkými trámy nad podhledem. Na obvodě budou stropní desky lemovány nahoru nebo dolů otočenými žebry. Některé balkóny - především na západní a východní straně - budou od stropní konstrukce odděleny tepelněizolačním prvkem. Obvodové stěny, mezibytové stěny a příčky budou provedeny z keramických tvarovek systému Porotherm. Nenosné mezibytové stěny z tvarovek Porotherm AKU tl. 250 mm. Zdivo bytových příček z tvarovek Porotherm 11,5 AKU tl. 150 mm. Obvodové stěny jsou z tvarovek Porotherm tl. 300 mm. Stropy mezi 1. NP (společné prostory, odpad, garáž) a byty jsou opatřeny SDK podhledem s minerální tepelnou izolací (reakce na oheň A1). Strop mezi 1. PP a byty jsou zatepleny kontaktním zateplovacím systémem s minerálními vlákny Orsil (A1). Nepochozí plochá střecha nad 8. NP má povrchovou vrstvu/krytinu tvořenou vrstvou kačírku (třída reakce na oheň A1) o tl. min. 50 mm.terasy bytů jsou kryty betonovými dlaždicemi tl. 50 mm (A1). Zateplení obvodových stěn je navrženo certifikovaným kontaktním fasádním systémem s izolací z minerální vlny (třída reakce na oheň A1) s omítkou a místy obkladem sklovláknobetonovými deskami FibreC (povrchová vrstva vykazuje šíření plamene is=0 mm/min). Na vnitřní zateplení (např. stropy garáží) bude použita izolace z minerální vlny. Podle ČSN čl je objekt s výše popsanými konstrukcemi klasifikován jako objekt s konstrukčním systémem nehořlavým, všechny konstrukční části v požárně dělících a nosných konstrukcích, zajišťujících stabilitu, jsou z nehořlavých materiálů druhu DP1 (ČSN čl.3.2) a zateplení je provedeno kontaktním zateplovacím fasádním systémem s reakcí na oheň A Vytápění objektu a ohřev TUV (viz. část dokumentace vytápění staveb) Zdrojem tepla pro vytápění objektu a pro ohřev TUV bude plynová kotelna umístěná v 1. PP.Odvod spalin bude řešen systémovým komínem vedeným instalační šachtou nad střechu objektu Konstrukce komínů a kouřovodů Komín musí být označen dle ČSN identifikačním štítkem. Musí být označen trvale a nesmazatelně a musí být umístěn na viditelném místě. Štítek musí obsahovat nejméně tyto informace: - identifikaci výrobce systémového komína nebo komínových vložek - označení výrobku podle ČSN EN 1443 (nebo přísl. norem výrobků) - identifikace montážní firmy - datum instalace komínu Podrobný popis dispozičního a stavebního řešení stavby obsahuje architektonicko-stavební část této dokumentace. 3. Parametry stavby z hlediska protipožární ochrany 3.1 Zatřídění stavby Dle ČSN je objekt s 61 byty (obytnými buňkami) budova pro bydlení a náleží do skupiny OB2. Dle ČSN příl. I je parkoviště: - v 1. NP zatříděno jako vestavěná hromadná garáž, ve které je celkem 6 stání pro vozidla skupiny 1 s plynnými palivy - -ve 3. PP až 1. PP zatříděno jako vestavěná hromadná garáž, ve které je celkem 59 stání pro vozidla skupiny 1 s kapalnými palivy požární výška: podzemní část: pro PP h = 9,9 m > 8 m (nejsou zde trvalá prac. místa) 3

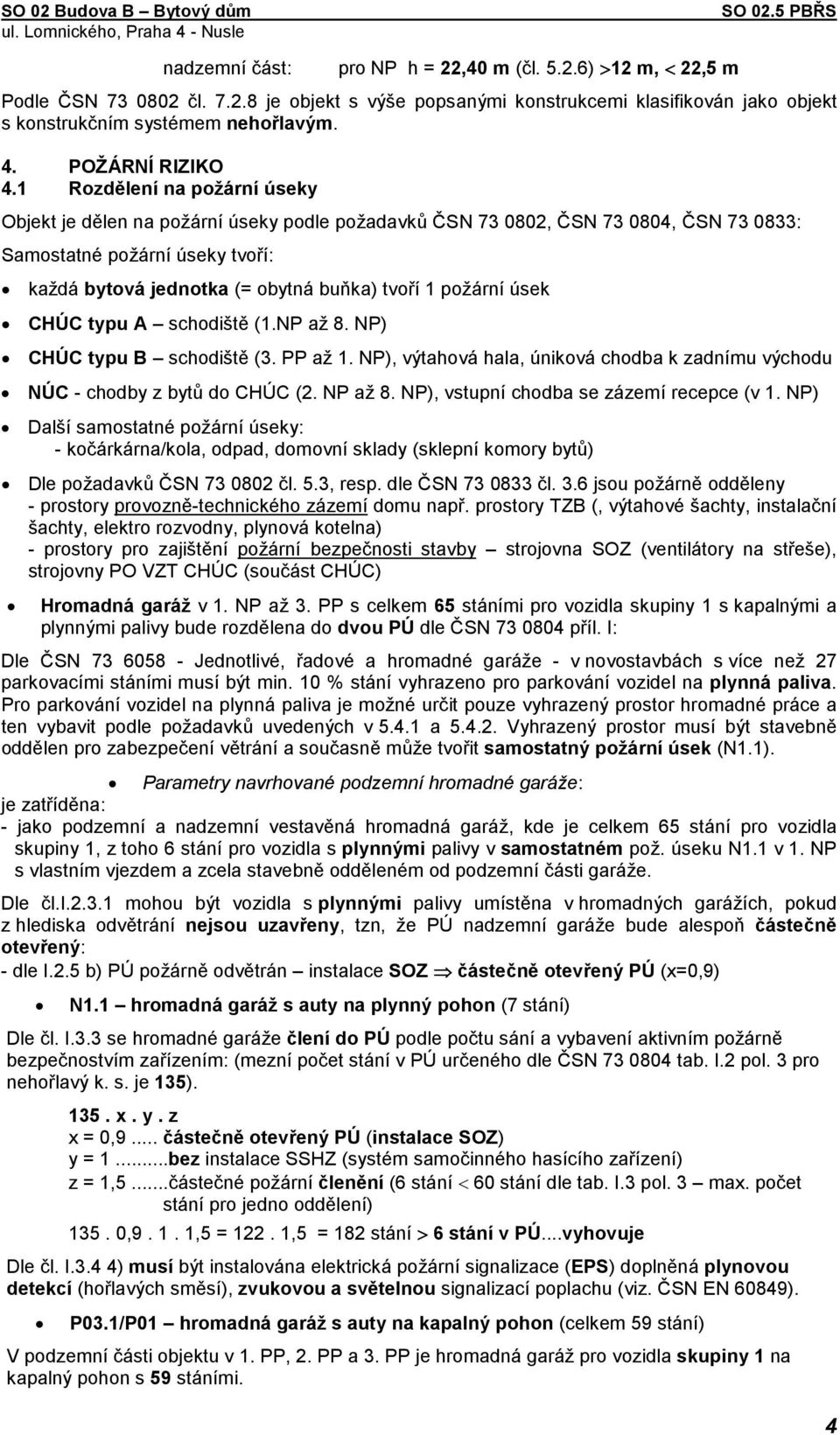

4 nadzemní část: pro NP h = 22,40 m (čl ) >12 m, < 22,5 m Podle ČSN čl je objekt s výše popsanými konstrukcemi klasifikován jako objekt s konstrukčním systémem nehořlavým. 4. POŽÁRNÍ RIZIKO 4.1 Rozdělení na požární úseky Objekt je dělen na požární úseky podle požadavků ČSN , ČSN , ČSN : Samostatné požární úseky tvoří: každá bytová jednotka (= obytná buňka) tvoří 1 požární úsek CHÚC typu A schodiště (1.NP až 8. NP) CHÚC typu B schodiště (3. PP až 1. NP), výtahová hala, úniková chodba k zadnímu východu NÚC - chodby z bytů do CHÚC (2. NP až 8. NP), vstupní chodba se zázemí recepce (v 1. NP) Další samostatné požární úseky: - kočárkárna/kola, odpad, domovní sklady (sklepní komory bytů) Dle požadavků ČSN čl. 5.3, resp. dle ČSN čl. 3.6 jsou požárně odděleny - prostory provozně-technického zázemí domu např. prostory TZB (, výtahové šachty, instalační šachty, elektro rozvodny, plynová kotelna) - prostory pro zajištění požární bezpečnosti stavby strojovna SOZ (ventilátory na střeše), strojovny PO VZT CHÚC (součást CHÚC) Hromadná garáž v 1. NP až 3. PP s celkem 65 stáními pro vozidla skupiny 1 s kapalnými a plynnými palivy bude rozdělena do dvou PÚ dle ČSN příl. I: Dle ČSN Jednotlivé, řadové a hromadné garáže - v novostavbách s více než 27 parkovacími stáními musí být min. 10 % stání vyhrazeno pro parkování vozidel na plynná paliva. Pro parkování vozidel na plynná paliva je možné určit pouze vyhrazený prostor hromadné práce a ten vybavit podle požadavků uvedených v a Vyhrazený prostor musí být stavebně oddělen pro zabezpečení větrání a současně může tvořit samostatný požární úsek (N1.1). Parametry navrhované podzemní hromadné garáže: je zatříděna: - jako podzemní a nadzemní vestavěná hromadná garáž, kde je celkem 65 stání pro vozidla skupiny 1, z toho 6 stání pro vozidla s plynnými palivy v samostatném pož. úseku N1.1 v 1. NP s vlastním vjezdem a zcela stavebně odděleném od podzemní části garáže. Dle čl.i mohou být vozidla s plynnými palivy umístěna v hromadných garážích, pokud z hlediska odvětrání nejsou uzavřeny, tzn, že PÚ nadzemní garáže bude alespoň částečně otevřený: - dle I.2.5 b) PÚ požárně odvětrán instalace SOZ částečně otevřený PÚ (x=0,9) N1.1 hromadná garáž s auty na plynný pohon (7 stání) Dle čl. I.3.3 se hromadné garáže člení do PÚ podle počtu sání a vybavení aktivním požárně bezpečnostvím zařízením: (mezní počet stání v PÚ určeného dle ČSN tab. I.2 pol. 3 pro nehořlavý k. s. je 135) x. y. z x = 0,9... částečně otevřený PÚ (instalace SOZ) y = 1...bez instalace SSHZ (systém samočinného hasícího zařízení) z = 1,5...částečné požární členění (6 stání < 60 stání dle tab. I.3 pol. 3 max. počet stání pro jedno oddělení) , ,5 = ,5 = 182 stání > 6 stání v PÚ...vyhovuje Dle čl. I.3.4 4) musí být instalována elektrická požární signalizace (EPS) doplněná plynovou detekcí (hořlavých směsí), zvukovou a světelnou signalizací poplachu (viz. ČSN EN 60849). P03.1/P01 hromadná garáž s auty na kapalný pohon (celkem 59 stání) V podzemní části objektu v 1. PP, 2. PP a 3. PP je hromadná garáž pro vozidla skupiny 1 na kapalný pohon s 59 stáními. 4

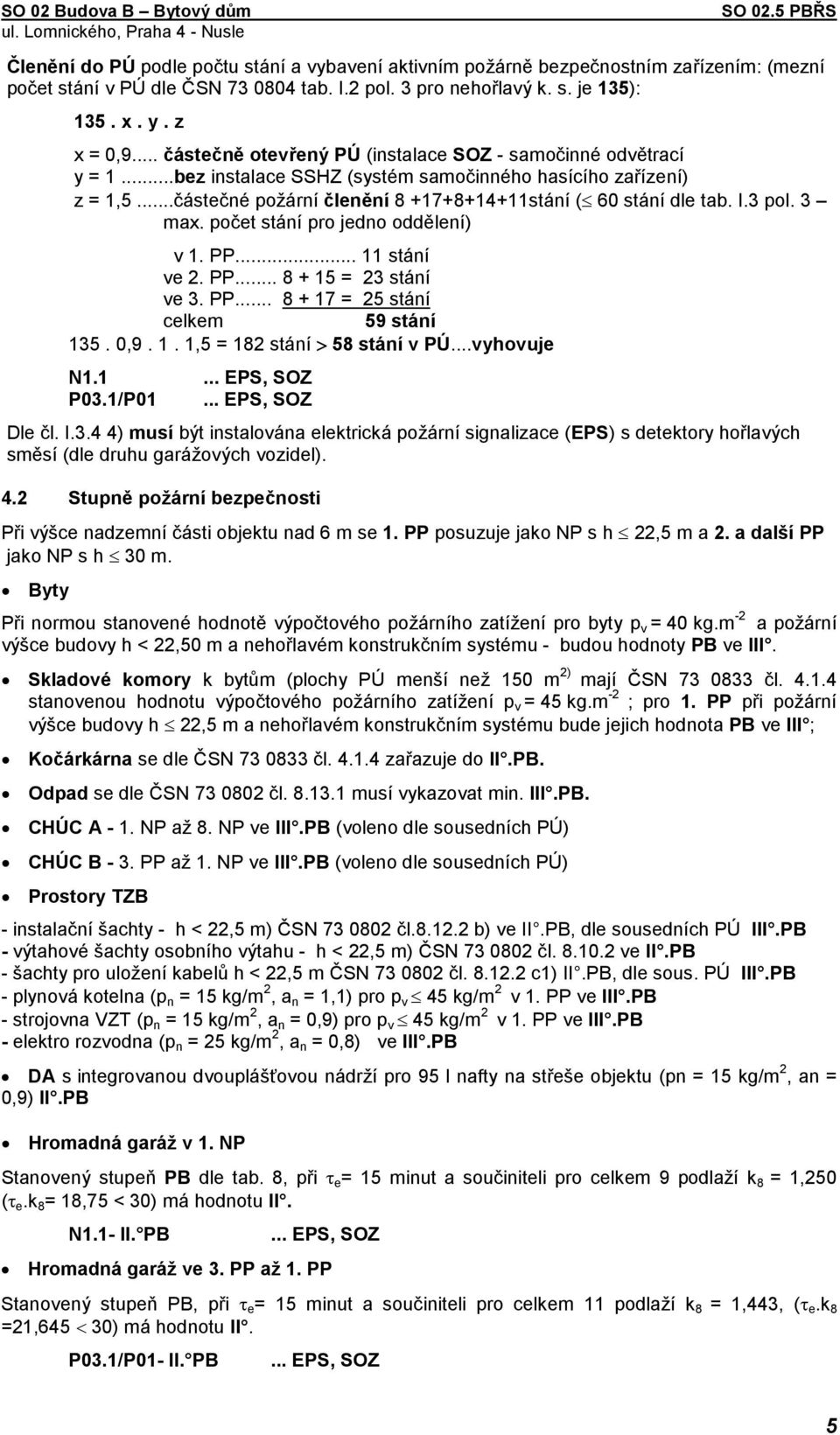

5 Členění do PÚ podle počtu stání a vybavení aktivním požárně bezpečnostním zařízením: (mezní počet stání v PÚ dle ČSN tab. I.2 pol. 3 pro nehořlavý k. s. je 135): 135. x. y. z x = 0,9... částečně otevřený PÚ (instalace SOZ - samočinné odvětrací y = 1...bez instalace SSHZ (systém samočinného hasícího zařízení) z = 1,5...částečné požární členění stání ( 60 stání dle tab. I.3 pol. 3 max. počet stání pro jedno oddělení) v 1. PP stání ve 2. PP = 23 stání ve 3. PP = 25 stání celkem 59 stání , ,5 = 182 stání > 58 stání v PÚ...vyhovuje N EPS, SOZ P03.1/P01... EPS, SOZ Dle čl. I.3.4 4) musí být instalována elektrická požární signalizace (EPS) s detektory hořlavých směsí (dle druhu garážových vozidel). 4.2 Stupně požární bezpečnosti Při výšce nadzemní části objektu nad 6 m se 1. PP posuzuje jako NP s h 22,5 m a 2. a další PP jako NP s h 30 m. Byty Při normou stanovené hodnotě výpočtového požárního zatížení pro byty p v = 40 kg.m -2 a požární výšce budovy h < 22,50 m a nehořlavém konstrukčním systému - budou hodnoty PB ve III. Skladové komory k bytům (plochy PÚ menší než 150 m 2) mají ČSN čl stanovenou hodnotu výpočtového požárního zatížení p v = 45 kg.m -2 ; pro 1. PP při požární výšce budovy h 22,5 m a nehořlavém konstrukčním systému bude jejich hodnota PB ve III ; Kočárkárna se dle ČSN čl zařazuje do II.PB. Odpad se dle ČSN čl musí vykazovat min. III.PB. CHÚC A - 1. NP až 8. NP ve III.PB (voleno dle sousedních PÚ) CHÚC B - 3. PP až 1. NP ve III.PB (voleno dle sousedních PÚ) Prostory TZB - instalační šachty - h < 22,5 m) ČSN čl b) ve II.PB, dle sousedních PÚ III.PB - výtahové šachty osobního výtahu - h < 22,5 m) ČSN čl ve II.PB - šachty pro uložení kabelů h < 22,5 m ČSN čl c1) II.PB, dle sous. PÚ III.PB - plynová kotelna (p n = 15 kg/m 2, a n = 1,1) pro p v 45 kg/m 2 v 1. PP ve III.PB - strojovna VZT (p n = 15 kg/m 2, a n = 0,9) pro p v 45 kg/m 2 v 1. PP ve III.PB - elektro rozvodna (p n = 25 kg/m 2, a n = 0,8) ve III.PB DA s integrovanou dvouplášťovou nádrží pro 95 l nafty na střeše objektu (pn = 15 kg/m 2, an = 0,9) II.PB Hromadná garáž v 1. NP Stanovený stupeň PB dle tab. 8, při τ e = 15 minut a součiniteli pro celkem 9 podlaží k 8 = 1,250 (τ e.k 8 = 18,75 < 30) má hodnotu II. N1.1- II. PB... EPS, SOZ Hromadná garáž ve 3. PP až 1. PP Stanovený stupeň PB, při τ e = 15 minut a součiniteli pro celkem 11 podlaží k 8 = 1,443, (τ e.k 8 =21,645 < 30) má hodnotu II. P03.1/P01- II. PB... EPS, SOZ 5

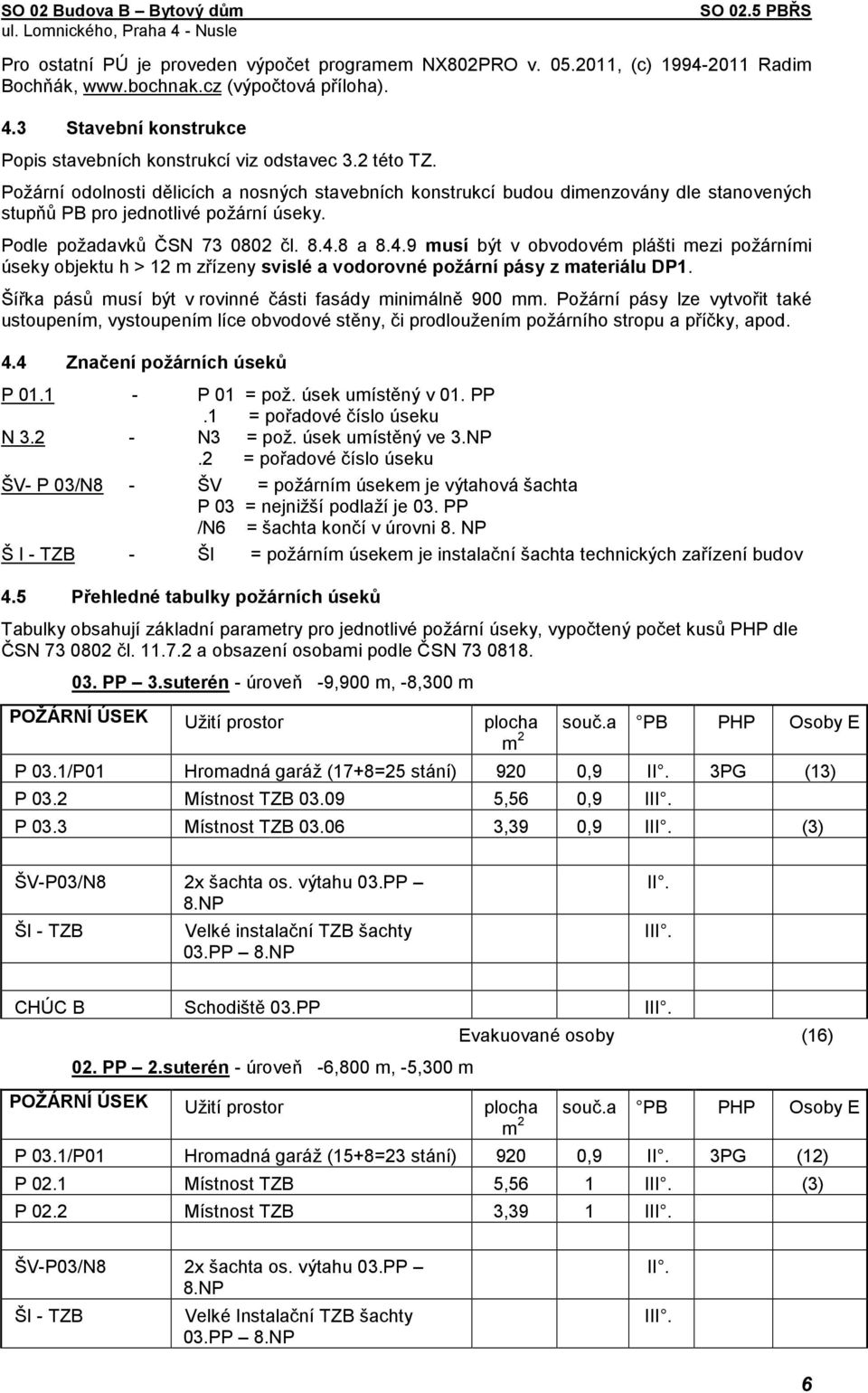

6 Pro ostatní PÚ je proveden výpočet programem NX802PRO v , (c) Radim Bochňák, (výpočtová příloha). 4.3 Stavební konstrukce Popis stavebních konstrukcí viz odstavec 3.2 této TZ. Požární odolnosti dělicích a nosných stavebních konstrukcí budou dimenzovány dle stanovených stupňů PB pro jednotlivé požární úseky. Podle požadavků ČSN čl a musí být v obvodovém plášti mezi požárními úseky objektu h > 12 m zřízeny svislé a vodorovné požární pásy z materiálu DP1. Šířka pásů musí být v rovinné části fasády minimálně 900 mm. Požární pásy lze vytvořit také ustoupením, vystoupením líce obvodové stěny, či prodloužením požárního stropu a příčky, apod. 4.4 Značení požárních úseků P P 01 = pož. úsek umístěný v 01. PP.1 = pořadové číslo úseku N N3 = pož. úsek umístěný ve 3.NP.2 = pořadové číslo úseku ŠV- P 03/N8 - ŠV = požárním úsekem je výtahová šachta P 03 = nejnižší podlaží je 03. PP /N6 = šachta končí v úrovni 8. NP Š I - TZB - ŠI = požárním úsekem je instalační šachta technických zařízení budov 4.5 Přehledné tabulky požárních úseků Tabulky obsahují základní parametry pro jednotlivé požární úseky, vypočtený počet kusů PHP dle ČSN čl a obsazení osobami podle ČSN PP 3.suterén - úroveň -9,900 m, -8,300 m POŽÁRNÍ ÚSEK Užití prostor plocha m 2 souč.a PB PHP Osoby E P 03.1/P01 Hromadná garáž (17+8=25 stání) 920 0,9 II. 3PG (13) P 03.2 Místnost TZB ,56 0,9 III. P 03.3 Místnost TZB ,39 0,9 III. (3) ŠV-P03/N8 2x šachta os. výtahu 03.PP 8.NP ŠI - TZB Velké instalační TZB šachty 03.PP 8.NP II. III. CHÚC B Schodiště 03.PP III. 02. PP 2.suterén - úroveň -6,800 m, -5,300 m Evakuované osoby (16) POŽÁRNÍ ÚSEK Užití prostor plocha m 2 souč.a PB PHP Osoby E P 03.1/P01 Hromadná garáž (15+8=23 stání) 920 0,9 II. 3PG (12) P 02.1 Místnost TZB 5,56 1 III. (3) P 02.2 Místnost TZB 3,39 1 III. ŠV-P03/N8 2x šachta os. výtahu 03.PP 8.NP ŠI - TZB Velké Instalační TZB šachty 03.PP 8.NP II. III. 6

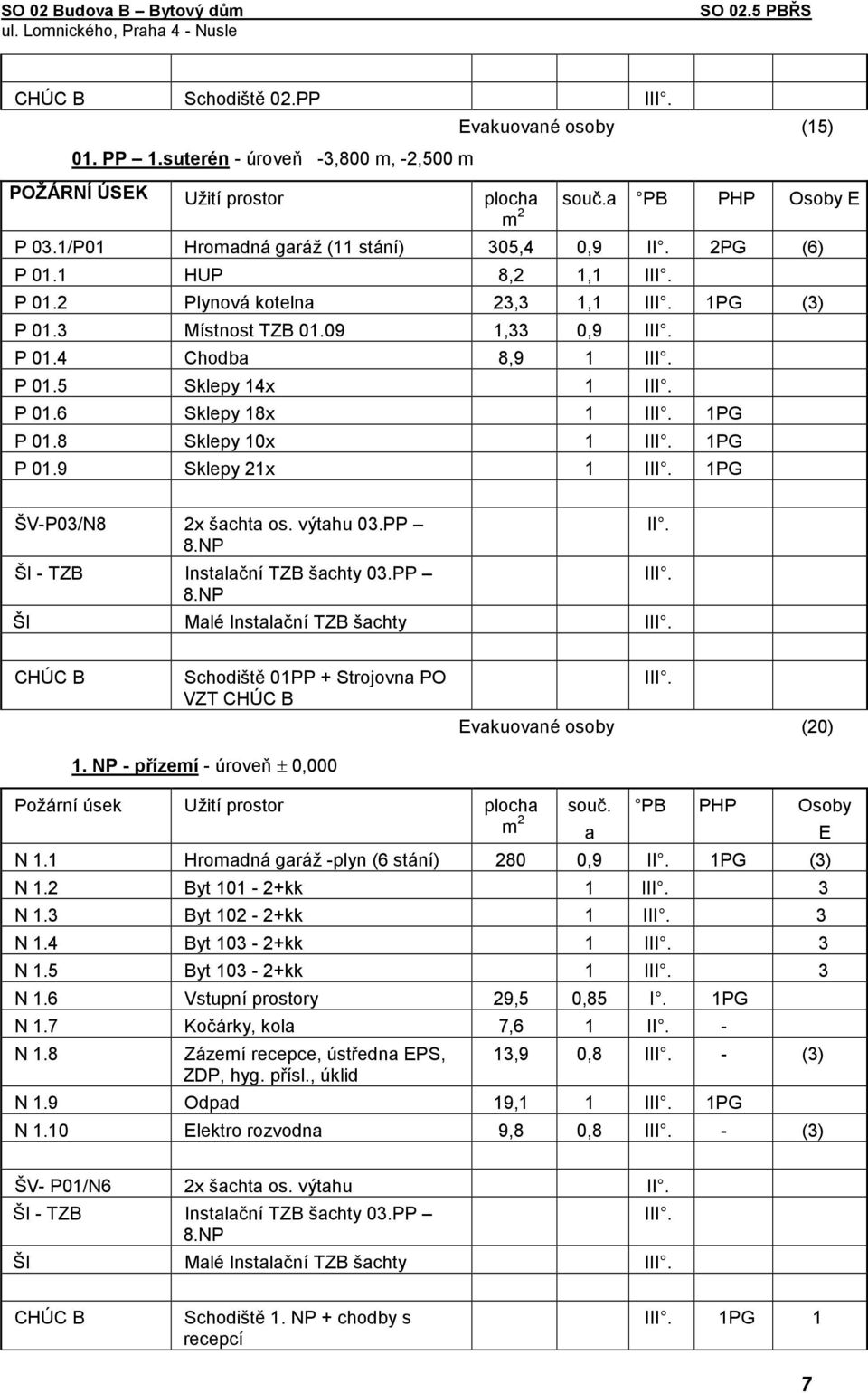

7 CHÚC B Schodiště 02.PP III. 01. PP 1.suterén - úroveň -3,800 m, -2,500 m Evakuované osoby (15) POŽÁRNÍ ÚSEK Užití prostor plocha m 2 souč.a PB PHP Osoby E P 03.1/P01 Hromadná garáž (11 stání) 305,4 0,9 II. 2PG (6) P 01.1 HUP 8,2 1,1 III. P 01.2 Plynová kotelna 23,3 1,1 III. 1PG (3) P 01.3 Místnost TZB ,33 0,9 III. P 01.4 Chodba 8,9 1 III. P 01.5 Sklepy 14x 1 III. P 01.6 Sklepy 18x 1 III. 1PG P 01.8 Sklepy 10x 1 III. 1PG P 01.9 Sklepy 21x 1 III. 1PG ŠV-P03/N8 2x šachta os. výtahu 03.PP 8.NP ŠI - TZB Instalační TZB šachty 03.PP 8.NP ŠI Malé Instalační TZB šachty III. II. III. CHÚC B Schodiště 01PP + Strojovna PO VZT CHÚC B III. Evakuované osoby (20) 1. NP - přízemí - úroveň ± 0,000 Požární úsek Užití prostor plocha m 2 souč. a PB PHP Osoby N 1.1 Hromadná garáž -plyn (6 stání) 280 0,9 II. 1PG (3) N 1.2 Byt kk 1 III. 3 N 1.3 Byt kk 1 III. 3 N 1.4 Byt kk 1 III. 3 N 1.5 Byt kk 1 III. 3 N 1.6 Vstupní prostory 29,5 0,85 I. 1PG N 1.7 Kočárky, kola 7,6 1 II. - N 1.8 Zázemí recepce, ústředna EPS, ZDP, hyg. přísl., úklid 13,9 0,8 III. - (3) N 1.9 Odpad 19,1 1 III. 1PG N 1.10 Elektro rozvodna 9,8 0,8 III. - (3) E ŠV- P01/N6 2x šachta os. výtahu II. ŠI - TZB Instalační TZB šachty 03.PP 8.NP ŠI Malé Instalační TZB šachty III. III. CHÚC B Schodiště 1. NP + chodby s recepcí III. 1PG 1 7

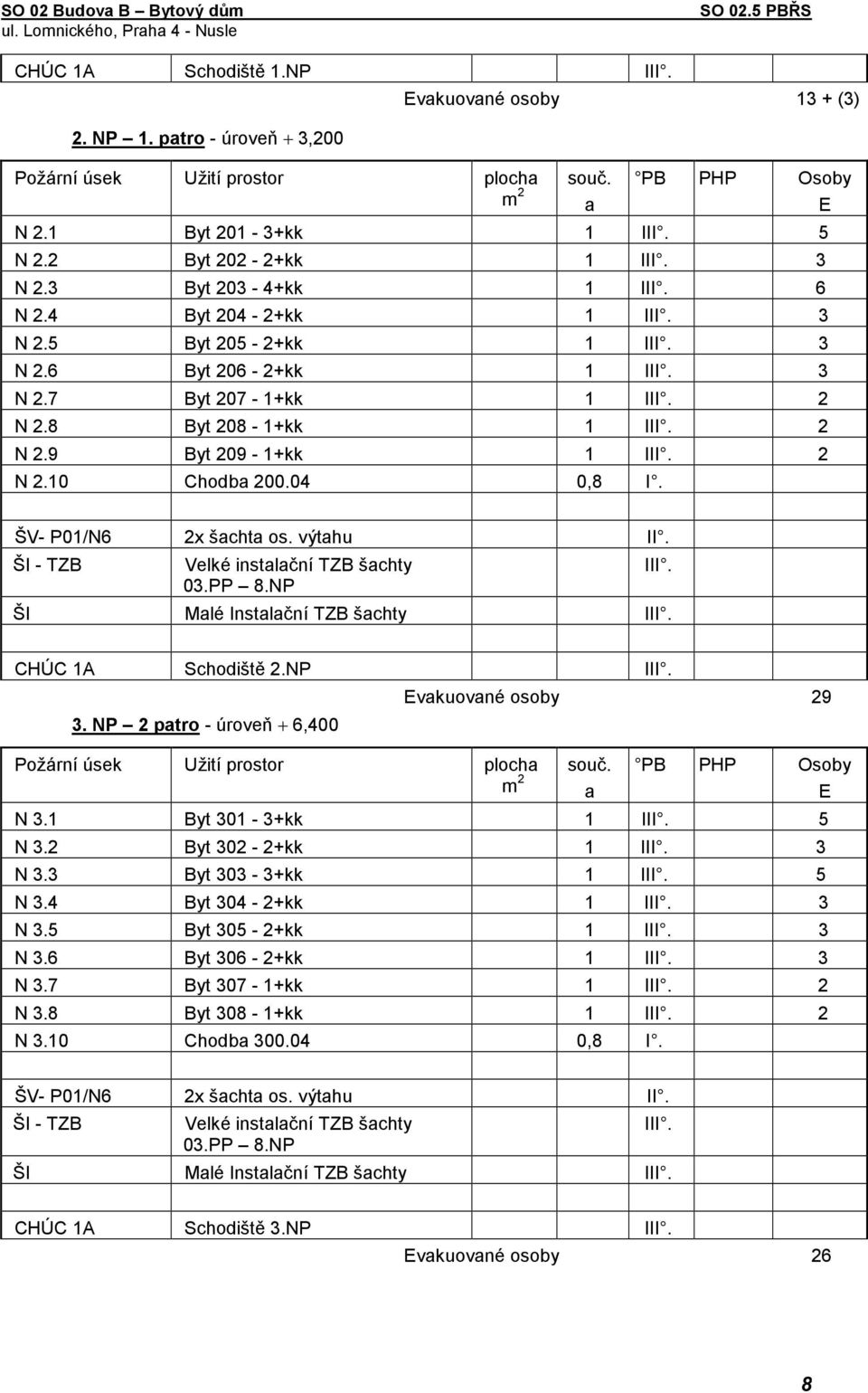

8 CHÚC 1A Schodiště 1.NP III. 2. NP 1. patro - úroveň + 3,200 Požární úsek Užití prostor plocha m 2 Evakuované osoby 13 + (3) souč. a PB PHP Osoby N 2.1 Byt kk 1 III. 5 N 2.2 Byt kk 1 III. 3 N 2.3 Byt kk 1 III. 6 N 2.4 Byt kk 1 III. 3 N 2.5 Byt kk 1 III. 3 N 2.6 Byt kk 1 III. 3 N 2.7 Byt kk 1 III. 2 N 2.8 Byt kk 1 III. 2 N 2.9 Byt kk 1 III. 2 N 2.10 Chodba ,8 I. E ŠV- P01/N6 2x šachta os. výtahu II. ŠI - TZB Velké instalační TZB šachty 03.PP 8.NP ŠI Malé Instalační TZB šachty III. III. CHÚC 1A Schodiště 2.NP III. 3. NP 2 patro - úroveň + 6,400 Požární úsek Užití prostor plocha m 2 Evakuované osoby 29 souč. a PB PHP Osoby E N 3.1 Byt kk 1 III. 5 N 3.2 Byt kk 1 III. 3 N 3.3 Byt kk 1 III. 5 N 3.4 Byt kk 1 III. 3 N 3.5 Byt kk 1 III. 3 N 3.6 Byt kk 1 III. 3 N 3.7 Byt kk 1 III. 2 N 3.8 Byt kk 1 III. 2 N 3.10 Chodba ,8 I. ŠV- P01/N6 2x šachta os. výtahu II. ŠI - TZB Velké instalační TZB šachty 03.PP 8.NP ŠI Malé Instalační TZB šachty III. III. CHÚC 1A Schodiště 3.NP III. Evakuované osoby 26 8

9 4. NP 3. patro - úroveň + 9,600 Požární úsek Užití prostor plocha m 2 souč. a PB PHP Osoby N 4.1 Byt kk 1 III. 5 N 4.2 Byt kk 1 III. 3 N 4.3 Byt kk 1 III. 6 N 4.4 Byt kk 1 III. 3 N 4.5 Byt kk 1 III. 3 N 4.6 Byt kk 1 III. 3 N 4.7 Byt kk 1 III. 2 N 4.8 Byt kk 1 III. 2 N 4.9 Byt kk 1 III. 2 N 4.10 Chodba ,8 I. E ŠV- P01/N6 2x šachta os. výtahu II. ŠI - TZB Velké instalační TZB šachty 03.PP 8.NP ŠI Malé Instalační TZB šachty III. III. CHÚC 1A Schodiště 4.NP III. 5. NP 4. patro - úroveň + 12,800 Požární úsek Užití prostor plocha m 2 Evakuované osoby 29 souč. a PB PHP Osoby E N 5.1 Byt kk 1 III. 6 N 5.2 Byt kk 1 III. 3 N 5.3 Byt kk 1 III. 5 N 5.4 Byt kk 1 III. 3 N 5.5 Byt kk 1 III. 3 N 5.6 Byt kk 1 III. 3 N 5.7 Byt kk 1 III. 2 N 5.8 Byt kk 1 III. 2 N 5.9 Chodba ,8 I. ŠV- P01/N6 2x šachta os. výtahu II. ŠI - TZB Velké instalační TZB šachty 03.PP 8.NP ŠI Malé Instalační TZB šachty III. III. CHÚC 1A Schodiště 5.NP III. 6. NP 5. patro - úroveň + 16,000 Požární úsek Užití prostor plocha m 2 Evakuované osoby 27 souč. a PB PHP Osoby N 6.1 Byt kk 1 III. 6 N 6.2 Byt kk 1 III. 3 9 E

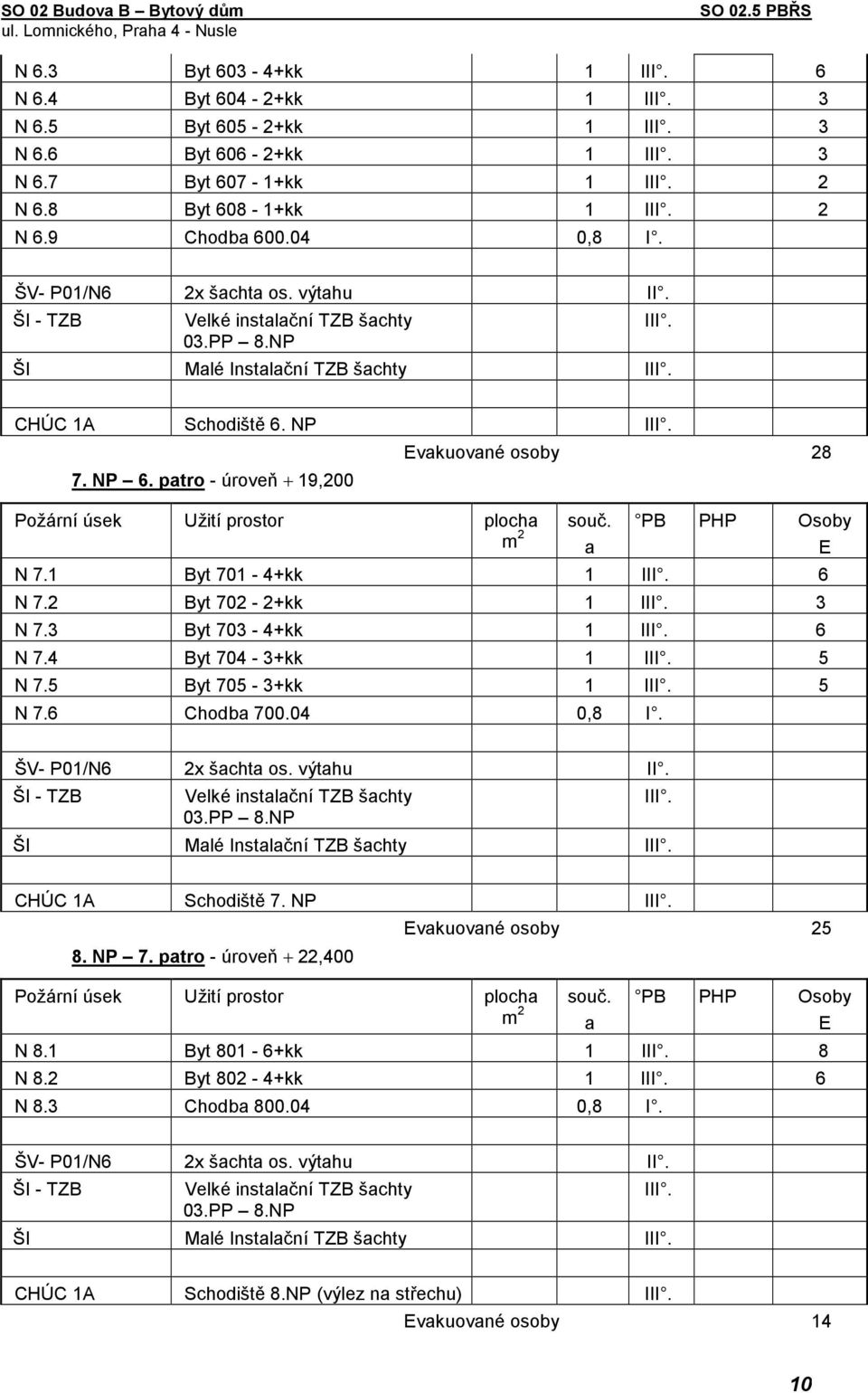

10 N 6.3 Byt kk 1 III. 6 N 6.4 Byt kk 1 III. 3 N 6.5 Byt kk 1 III. 3 N 6.6 Byt kk 1 III. 3 N 6.7 Byt kk 1 III. 2 N 6.8 Byt kk 1 III. 2 N 6.9 Chodba ,8 I. ŠV- P01/N6 2x šachta os. výtahu II. ŠI - TZB Velké instalační TZB šachty 03.PP 8.NP ŠI Malé Instalační TZB šachty III. III. CHÚC 1A Schodiště 6. NP III. 7. NP 6. patro - úroveň + 19,200 Požární úsek Užití prostor plocha m 2 Evakuované osoby 28 souč. a PB PHP Osoby E N 7.1 Byt kk 1 III. 6 N 7.2 Byt kk 1 III. 3 N 7.3 Byt kk 1 III. 6 N 7.4 Byt kk 1 III. 5 N 7.5 Byt kk 1 III. 5 N 7.6 Chodba ,8 I. ŠV- P01/N6 2x šachta os. výtahu II. ŠI - TZB Velké instalační TZB šachty 03.PP 8.NP ŠI Malé Instalační TZB šachty III. III. CHÚC 1A Schodiště 7. NP III. 8. NP 7. patro - úroveň + 22,400 Požární úsek Užití prostor plocha m 2 Evakuované osoby 25 souč. a PB PHP Osoby N 8.1 Byt kk 1 III. 8 N 8.2 Byt kk 1 III. 6 N 8.3 Chodba ,8 I. E ŠV- P01/N6 2x šachta os. výtahu II. ŠI - TZB Velké instalační TZB šachty 03.PP 8.NP ŠI Malé Instalační TZB šachty III. III. CHÚC 1A Schodiště 8.NP (výlez na střechu) III. Evakuované osoby 14 10

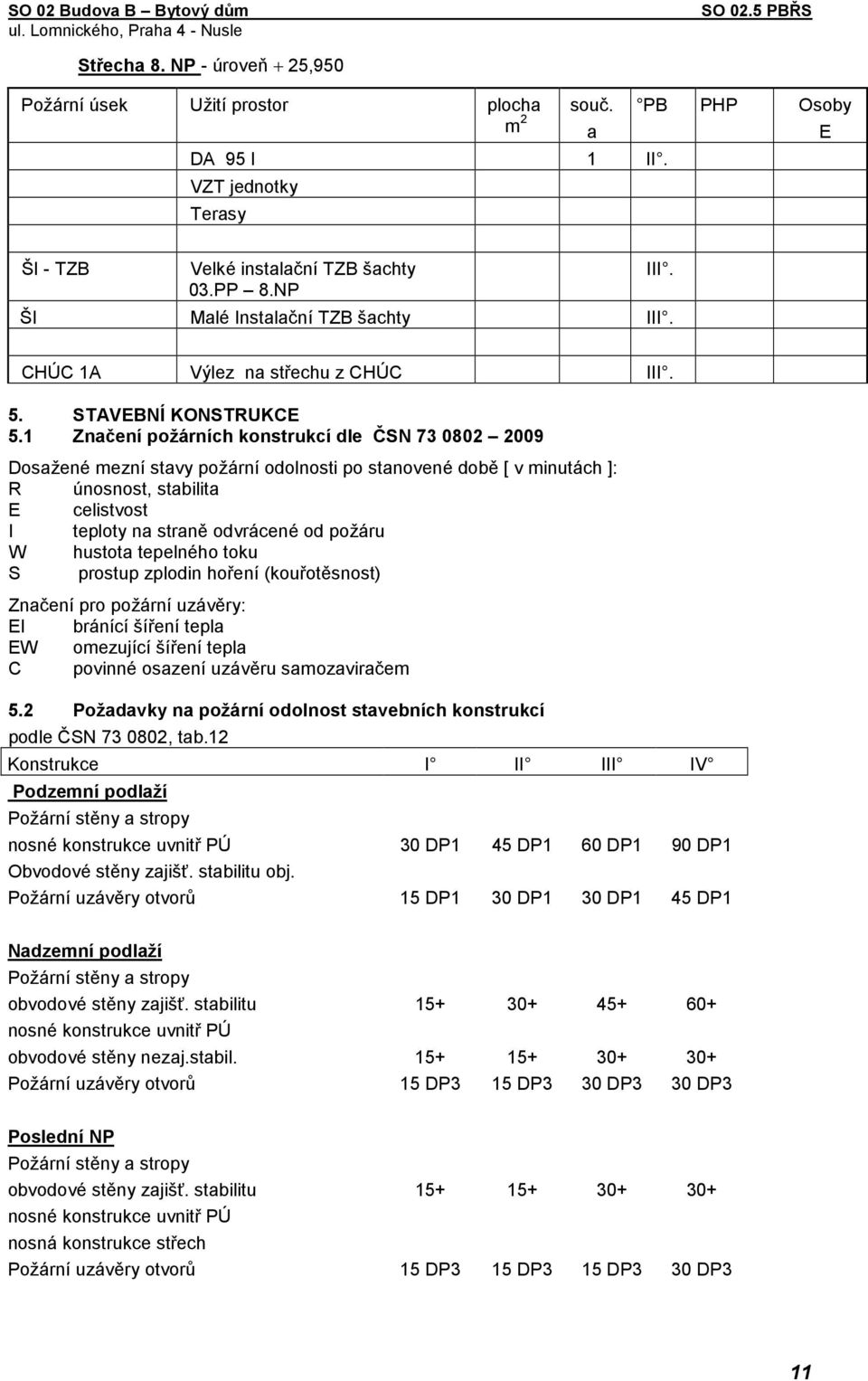

11 Střecha 8. NP - úroveň + 25,950 Požární úsek Užití prostor plocha m 2 souč. DA 95 l 1 II. VZT jednotky Terasy a PB PHP Osoby E ŠI - TZB Velké instalační TZB šachty 03.PP 8.NP ŠI Malé Instalační TZB šachty III. III. CHÚC 1A Výlez na střechu z CHÚC III. 5. STAVEBNÍ KONSTRUKCE 5.1 Značení požárních konstrukcí dle ČSN Dosažené mezní stavy požární odolnosti po stanovené době [ v minutách ]: R únosnost, stabilita E celistvost I teploty na straně odvrácené od požáru W hustota tepelného toku S prostup zplodin hoření (kouřotěsnost) Značení pro požární uzávěry: EI bránící šíření tepla EW omezující šíření tepla C povinné osazení uzávěru samozaviračem 5.2 Požadavky na požární odolnost stavebních konstrukcí podle ČSN , tab.12 Konstrukce I II III IV Podzemní podlaží Požární stěny a stropy nosné konstrukce uvnitř PÚ Obvodové stěny zajišť. stabilitu obj. 30 DP1 45 DP1 60 DP1 90 DP1 Požární uzávěry otvorů 15 DP1 30 DP1 30 DP1 45 DP1 Nadzemní podlaží Požární stěny a stropy obvodové stěny zajišť. stabilitu nosné konstrukce uvnitř PÚ obvodové stěny nezaj.stabil Požární uzávěry otvorů 15 DP3 15 DP3 30 DP3 30 DP3 Poslední NP Požární stěny a stropy obvodové stěny zajišť. stabilitu nosné konstrukce uvnitř PÚ nosná konstrukce střech Požární uzávěry otvorů 15 DP3 15 DP3 15 DP3 30 DP3 11

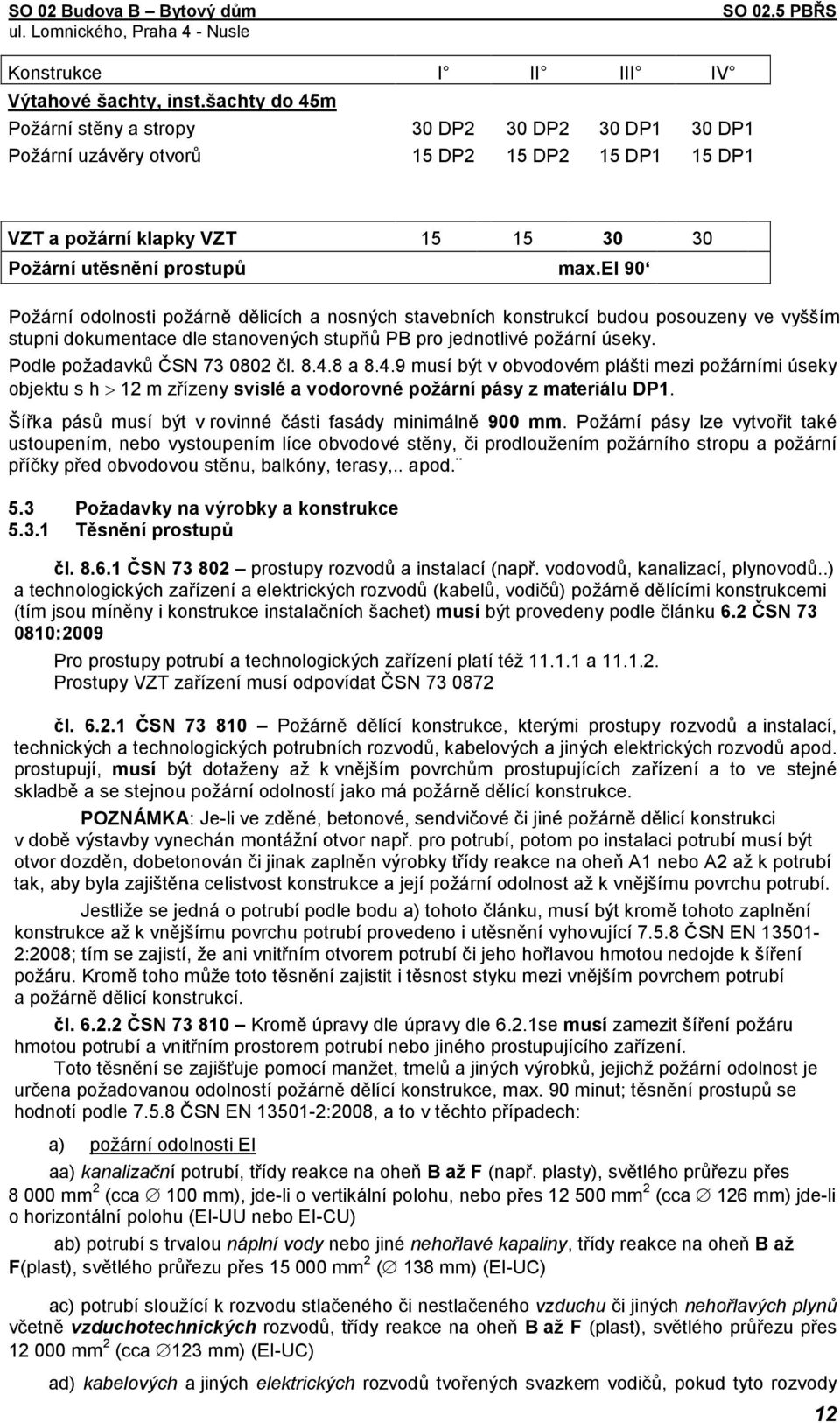

12 Konstrukce I II III IV Výtahové šachty, inst.šachty do 45m Požární stěny a stropy 30 DP2 30 DP2 30 DP1 30 DP1 Požární uzávěry otvorů 15 DP2 15 DP2 15 DP1 15 DP1 VZT a požární klapky VZT Požární utěsnění prostupů max.ei 90 Požární odolnosti požárně dělicích a nosných stavebních konstrukcí budou posouzeny ve vyšším stupni dokumentace dle stanovených stupňů PB pro jednotlivé požární úseky. Podle požadavků ČSN čl a musí být v obvodovém plášti mezi požárními úseky objektu s h > 12 m zřízeny svislé a vodorovné požární pásy z materiálu DP1. Šířka pásů musí být v rovinné části fasády minimálně 900 mm. Požární pásy lze vytvořit také ustoupením, nebo vystoupením líce obvodové stěny, či prodloužením požárního stropu a požární příčky před obvodovou stěnu, balkóny, terasy,.. apod. 5.3 Požadavky na výrobky a konstrukce Těsnění prostupů čl ČSN prostupy rozvodů a instalací (např. vodovodů, kanalizací, plynovodů..) a technologických zařízení a elektrických rozvodů (kabelů, vodičů) požárně dělícími konstrukcemi (tím jsou míněny i konstrukce instalačních šachet) musí být provedeny podle článku 6.2 ČSN :2009 Pro prostupy potrubí a technologických zařízení platí též a Prostupy VZT zařízení musí odpovídat ČSN čl ČSN Požárně dělící konstrukce, kterými prostupy rozvodů a instalací, technických a technologických potrubních rozvodů, kabelových a jiných elektrických rozvodů apod. prostupují, musí být dotaženy až k vnějším povrchům prostupujících zařízení a to ve stejné skladbě a se stejnou požární odolností jako má požárně dělící konstrukce. POZNÁMKA: Je-li ve zděné, betonové, sendvičové či jiné požárně dělicí konstrukci v době výstavby vynechán montážní otvor např. pro potrubí, potom po instalaci potrubí musí být otvor dozděn, dobetonován či jinak zaplněn výrobky třídy reakce na oheň A1 nebo A2 až k potrubí tak, aby byla zajištěna celistvost konstrukce a její požární odolnost až k vnějšímu povrchu potrubí. Jestliže se jedná o potrubí podle bodu a) tohoto článku, musí být kromě tohoto zaplnění konstrukce až k vnějšímu povrchu potrubí provedeno i utěsnění vyhovující ČSN EN :2008; tím se zajistí, že ani vnitřním otvorem potrubí či jeho hořlavou hmotou nedojde k šíření požáru. Kromě toho může toto těsnění zajistit i těsnost styku mezi vnějším povrchem potrubí a požárně dělicí konstrukcí. čl ČSN Kromě úpravy dle úpravy dle 6.2.1se musí zamezit šíření požáru hmotou potrubí a vnitřním prostorem potrubí nebo jiného prostupujícího zařízení. Toto těsnění se zajišťuje pomocí manžet, tmelů a jiných výrobků, jejichž požární odolnost je určena požadovanou odolností požárně dělící konstrukce, max. 90 minut; těsnění prostupů se hodnotí podle ČSN EN :2008, a to v těchto případech: a) požární odolnosti EI aa) kanalizační potrubí, třídy reakce na oheň B až F (např. plasty), světlého průřezu přes mm 2 (cca 100 mm), jde-li o vertikální polohu, nebo přes mm 2 (cca 126 mm) jde-li o horizontální polohu (EI-UU nebo EI-CU) ab) potrubí s trvalou náplní vody nebo jiné nehořlavé kapaliny, třídy reakce na oheň B až F(plast), světlého průřezu přes mm 2 ( 138 mm) (EI-UC) ac) potrubí sloužící k rozvodu stlačeného či nestlačeného vzduchu či jiných nehořlavých plynů včetně vzduchotechnických rozvodů, třídy reakce na oheň B až F (plast), světlého průřezu přes mm 2 (cca 123 mm) (EI-UC) ad) kabelových a jiných elektrických rozvodů tvořených svazkem vodičů, pokud tyto rozvody 12

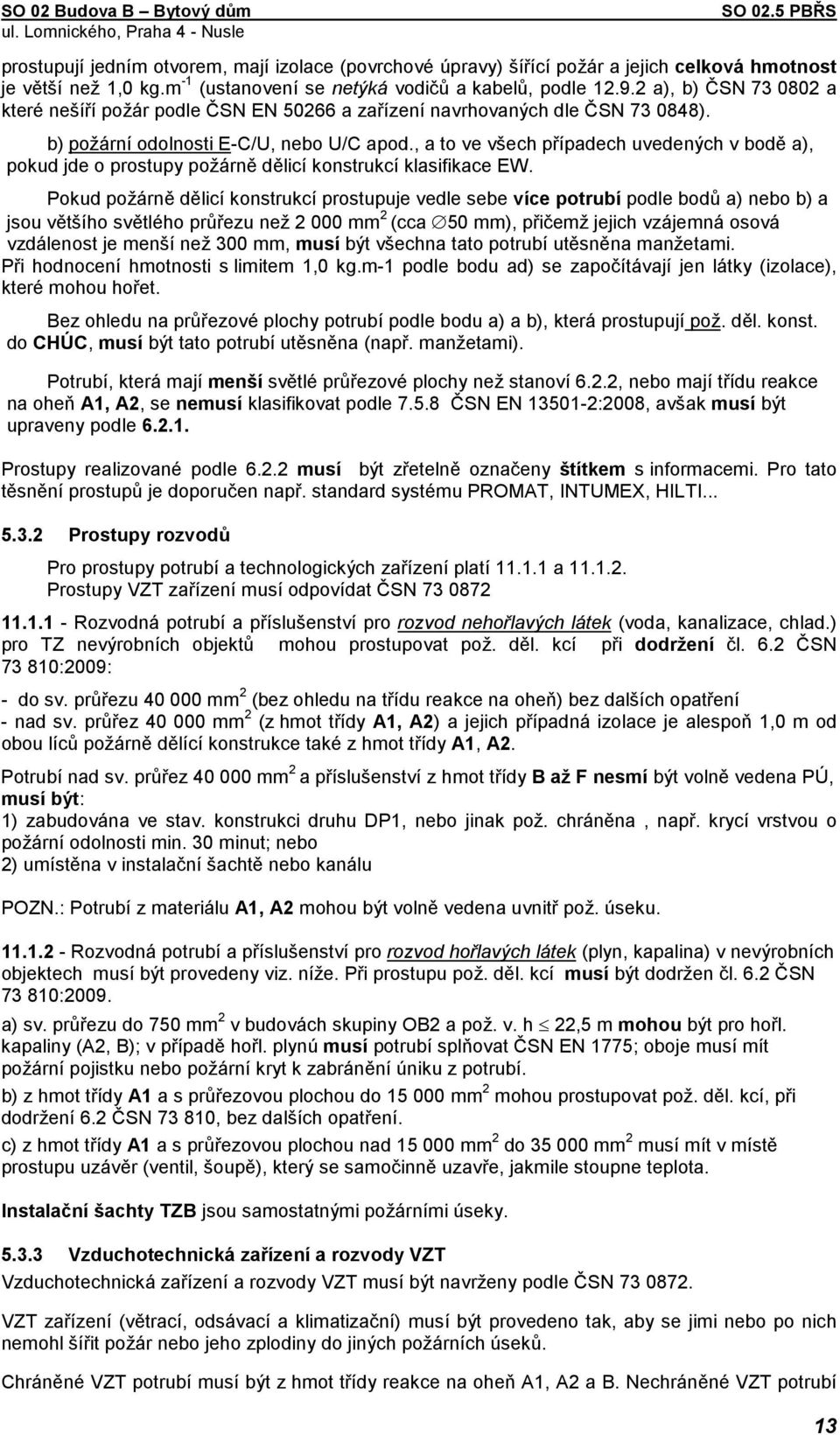

13 prostupují jedním otvorem, mají izolace (povrchové úpravy) šířící požár a jejich celková hmotnost je větší než 1,0 kg.m -1 (ustanovení se netýká vodičů a kabelů, podle a), b) ČSN a které nešíří požár podle ČSN EN a zařízení navrhovaných dle ČSN ). b) požární odolnosti E-C/U, nebo U/C apod., a to ve všech případech uvedených v bodě a), pokud jde o prostupy požárně dělicí konstrukcí klasifikace EW. Pokud požárně dělicí konstrukcí prostupuje vedle sebe více potrubí podle bodů a) nebo b) a jsou většího světlého průřezu než mm 2 (cca 50 mm), přičemž jejich vzájemná osová vzdálenost je menší než 300 mm, musí být všechna tato potrubí utěsněna manžetami. Při hodnocení hmotnosti s limitem 1,0 kg.m-1 podle bodu ad) se započítávají jen látky (izolace), které mohou hořet. Bez ohledu na průřezové plochy potrubí podle bodu a) a b), která prostupují pož. děl. konst. do CHÚC, musí být tato potrubí utěsněna (např. manžetami). Potrubí, která mají menší světlé průřezové plochy než stanoví 6.2.2, nebo mají třídu reakce na oheň A1, A2, se nemusí klasifikovat podle ČSN EN :2008, avšak musí být upraveny podle Prostupy realizované podle musí být zřetelně označeny štítkem s informacemi. Pro tato těsnění prostupů je doporučen např. standard systému PROMAT, INTUMEX, HILTI Prostupy rozvodů Pro prostupy potrubí a technologických zařízení platí a Prostupy VZT zařízení musí odpovídat ČSN Rozvodná potrubí a příslušenství pro rozvod nehořlavých látek (voda, kanalizace, chlad.) pro TZ nevýrobních objektů mohou prostupovat pož. děl. kcí při dodržení čl. 6.2 ČSN :2009: - do sv. průřezu mm 2 (bez ohledu na třídu reakce na oheň) bez dalších opatření - nad sv. průřez mm 2 (z hmot třídy A1, A2) a jejich případná izolace je alespoň 1,0 m od obou líců požárně dělící konstrukce také z hmot třídy A1, A2. Potrubí nad sv. průřez mm 2 a příslušenství z hmot třídy B až F nesmí být volně vedena PÚ, musí být: 1) zabudována ve stav. konstrukci druhu DP1, nebo jinak pož. chráněna, např. krycí vrstvou o požární odolnosti min. 30 minut; nebo 2) umístěna v instalační šachtě nebo kanálu POZN.: Potrubí z materiálu A1, A2 mohou být volně vedena uvnitř pož. úseku Rozvodná potrubí a příslušenství pro rozvod hořlavých látek (plyn, kapalina) v nevýrobních objektech musí být provedeny viz. níže. Při prostupu pož. děl. kcí musí být dodržen čl. 6.2 ČSN :2009. a) sv. průřezu do 750 mm 2 v budovách skupiny OB2 a pož. v. h 22,5 m mohou být pro hořl. kapaliny (A2, B); v případě hořl. plynú musí potrubí splňovat ČSN EN 1775; oboje musí mít požární pojistku nebo požární kryt k zabránění úniku z potrubí. b) z hmot třídy A1 a s průřezovou plochou do mm 2 mohou prostupovat pož. děl. kcí, při dodržení 6.2 ČSN , bez dalších opatření. c) z hmot třídy A1 a s průřezovou plochou nad mm 2 do mm 2 musí mít v místě prostupu uzávěr (ventil, šoupě), který se samočinně uzavře, jakmile stoupne teplota. Instalační šachty TZB jsou samostatnými požárními úseky Vzduchotechnická zařízení a rozvody VZT Vzduchotechnická zařízení a rozvody VZT musí být navrženy podle ČSN VZT zařízení (větrací, odsávací a klimatizační) musí být provedeno tak, aby se jimi nebo po nich nemohl šířit požár nebo jeho zplodiny do jiných požárních úseků. Chráněné VZT potrubí musí být z hmot třídy reakce na oheň A1, A2 a B. Nechráněné VZT potrubí 13

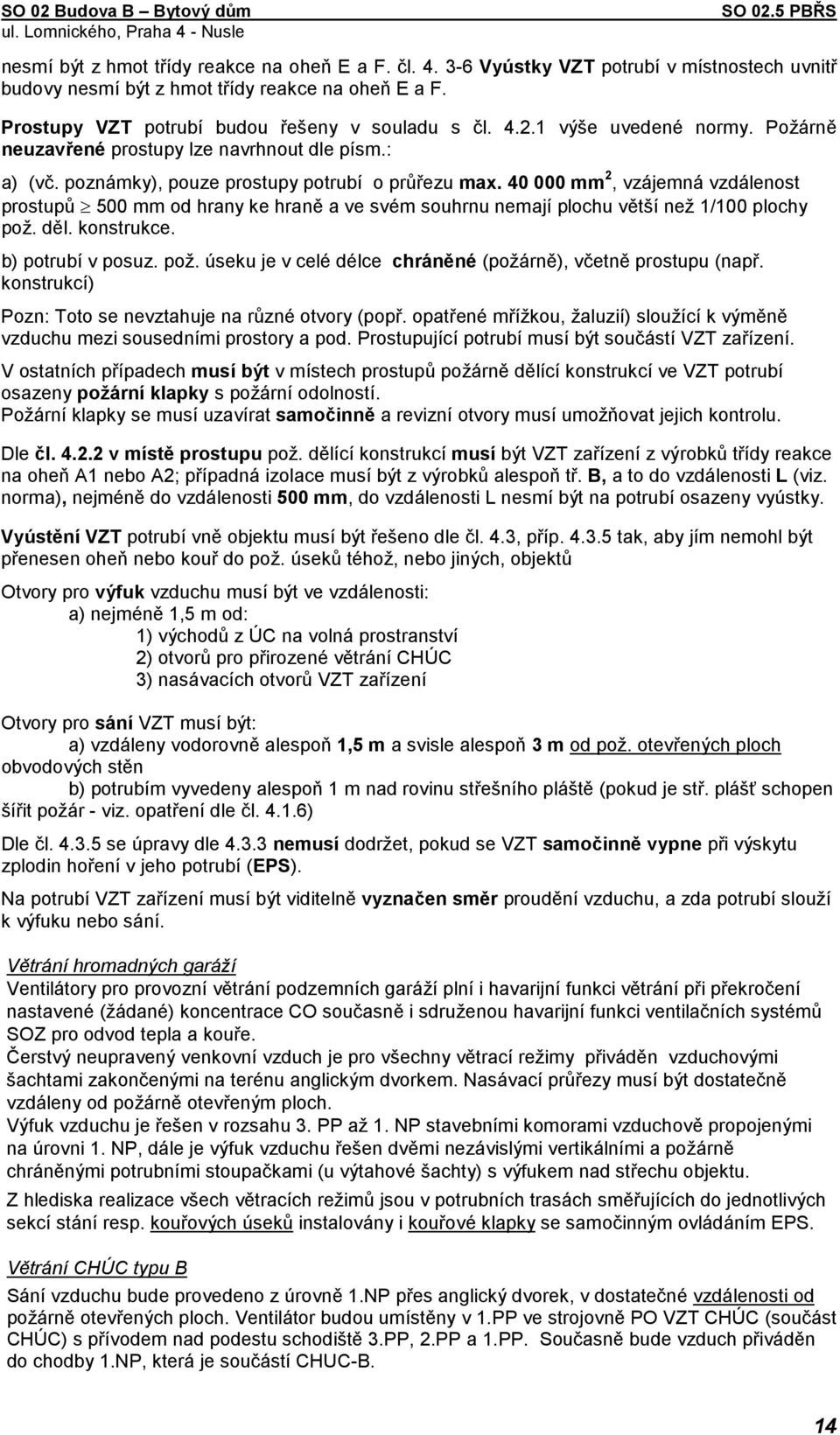

14 nesmí být z hmot třídy reakce na oheň E a F. čl Vyústky VZT potrubí v místnostech uvnitř budovy nesmí být z hmot třídy reakce na oheň E a F. Prostupy VZT potrubí budou řešeny v souladu s čl výše uvedené normy. Požárně neuzavřené prostupy lze navrhnout dle písm.: a) (vč. poznámky), pouze prostupy potrubí o průřezu max mm 2, vzájemná vzdálenost prostupů 500 mm od hrany ke hraně a ve svém souhrnu nemají plochu větší než 1/100 plochy pož. děl. konstrukce. b) potrubí v posuz. pož. úseku je v celé délce chráněné (požárně), včetně prostupu (např. konstrukcí) Pozn: Toto se nevztahuje na různé otvory (popř. opatřené mřížkou, žaluzií) sloužící k výměně vzduchu mezi sousedními prostory a pod. Prostupující potrubí musí být součástí VZT zařízení. V ostatních případech musí být v místech prostupů požárně dělící konstrukcí ve VZT potrubí osazeny požární klapky s požární odolností. Požární klapky se musí uzavírat samočinně a revizní otvory musí umožňovat jejich kontrolu. Dle čl v místě prostupu pož. dělící konstrukcí musí být VZT zařízení z výrobků třídy reakce na oheň A1 nebo A2; případná izolace musí být z výrobků alespoň tř. B, a to do vzdálenosti L (viz. norma), nejméně do vzdálenosti 500 mm, do vzdálenosti L nesmí být na potrubí osazeny vyústky. Vyústění VZT potrubí vně objektu musí být řešeno dle čl. 4.3, příp tak, aby jím nemohl být přenesen oheň nebo kouř do pož. úseků téhož, nebo jiných, objektů Otvory pro výfuk vzduchu musí být ve vzdálenosti: a) nejméně 1,5 m od: 1) východů z ÚC na volná prostranství 2) otvorů pro přirozené větrání CHÚC 3) nasávacích otvorů VZT zařízení Otvory pro sání VZT musí být: a) vzdáleny vodorovně alespoň 1,5 m a svisle alespoň 3 m od pož. otevřených ploch obvodových stěn b) potrubím vyvedeny alespoň 1 m nad rovinu střešního pláště (pokud je stř. plášť schopen šířit požár - viz. opatření dle čl ) Dle čl se úpravy dle nemusí dodržet, pokud se VZT samočinně vypne při výskytu zplodin hoření v jeho potrubí (EPS). Na potrubí VZT zařízení musí být viditelně vyznačen směr proudění vzduchu, a zda potrubí slouží k výfuku nebo sání. Větrání hromadných garáží Ventilátory pro provozní větrání podzemních garáží plní i havarijní funkci větrání při překročení nastavené (žádané) koncentrace CO současně i sdruženou havarijní funkci ventilačních systémů SOZ pro odvod tepla a kouře. Čerstvý neupravený venkovní vzduch je pro všechny větrací režimy přiváděn vzduchovými šachtami zakončenými na terénu anglickým dvorkem. Nasávací průřezy musí být dostatečně vzdáleny od požárně otevřeným ploch. Výfuk vzduchu je řešen v rozsahu 3. PP až 1. NP stavebními komorami vzduchově propojenými na úrovni 1. NP, dále je výfuk vzduchu řešen dvěmi nezávislými vertikálními a požárně chráněnými potrubními stoupačkami (u výtahové šachty) s výfukem nad střechu objektu. Z hlediska realizace všech větracích režimů jsou v potrubních trasách směřujících do jednotlivých sekcí stání resp. kouřových úseků instalovány i kouřové klapky se samočinným ovládáním EPS. Větrání CHÚC typu B Sání vzduchu bude provedeno z úrovně 1.NP přes anglický dvorek, v dostatečné vzdálenosti od požárně otevřených ploch. Ventilátor budou umístěny v 1.PP ve strojovně PO VZT CHÚC (součást CHÚC) s přívodem nad podestu schodiště 3.PP, 2.PP a 1.PP. Současně bude vzduch přiváděn do chodby 1.NP, která je součástí CHUC-B. 14

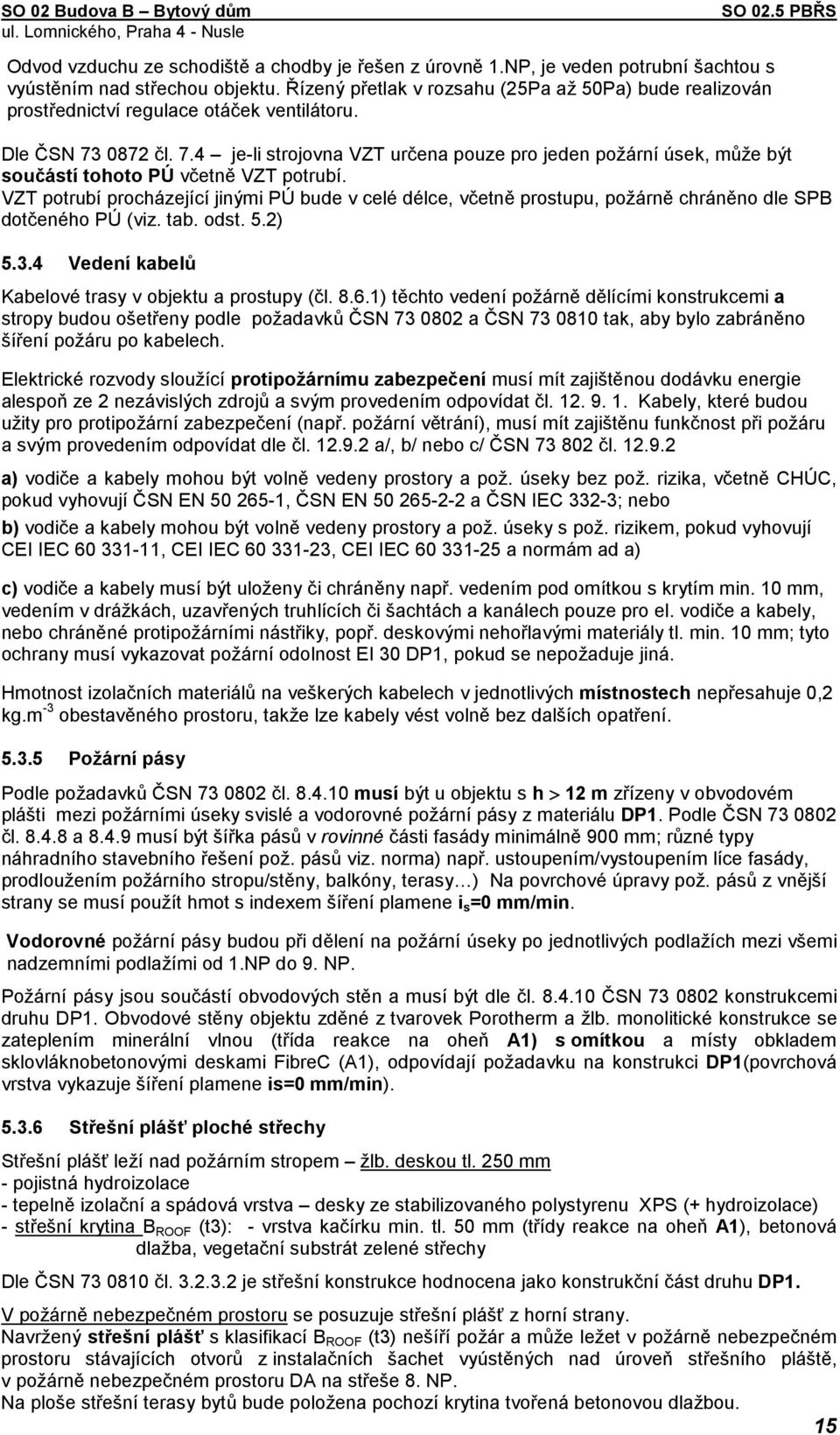

15 Odvod vzduchu ze schodiště a chodby je řešen z úrovně 1.NP, je veden potrubní šachtou s vyústěním nad střechou objektu. Řízený přetlak v rozsahu (25Pa až 50Pa) bude realizován prostřednictví regulace otáček ventilátoru. Dle ČSN čl. 7.4 je-li strojovna VZT určena pouze pro jeden požární úsek, může být součástí tohoto PÚ včetně VZT potrubí. VZT potrubí procházející jinými PÚ bude v celé délce, včetně prostupu, požárně chráněno dle SPB dotčeného PÚ (viz. tab. odst. 5.2) Vedení kabelů Kabelové trasy v objektu a prostupy (čl ) těchto vedení požárně dělícími konstrukcemi a stropy budou ošetřeny podle požadavků ČSN a ČSN tak, aby bylo zabráněno šíření požáru po kabelech. Elektrické rozvody sloužící protipožárnímu zabezpečení musí mít zajištěnou dodávku energie alespoň ze 2 nezávislých zdrojů a svým provedením odpovídat čl Kabely, které budou užity pro protipožární zabezpečení (např. požární větrání), musí mít zajištěnu funkčnost při požáru a svým provedením odpovídat dle čl a/, b/ nebo c/ ČSN čl a) vodiče a kabely mohou být volně vedeny prostory a pož. úseky bez pož. rizika, včetně CHÚC, pokud vyhovují ČSN EN , ČSN EN a ČSN IEC 332-3; nebo b) vodiče a kabely mohou být volně vedeny prostory a pož. úseky s pož. rizikem, pokud vyhovují CEI IEC , CEI IEC , CEI IEC a normám ad a) c) vodiče a kabely musí být uloženy či chráněny např. vedením pod omítkou s krytím min. 10 mm, vedením v drážkách, uzavřených truhlících či šachtách a kanálech pouze pro el. vodiče a kabely, nebo chráněné protipožárními nástřiky, popř. deskovými nehořlavými materiály tl. min. 10 mm; tyto ochrany musí vykazovat požární odolnost EI 30 DP1, pokud se nepožaduje jiná. Hmotnost izolačních materiálů na veškerých kabelech v jednotlivých místnostech nepřesahuje 0,2 kg.m -3 obestavěného prostoru, takže lze kabely vést volně bez dalších opatření Požární pásy Podle požadavků ČSN čl musí být u objektu s h > 12 m zřízeny v obvodovém plášti mezi požárními úseky svislé a vodorovné požární pásy z materiálu DP1. Podle ČSN čl a musí být šířka pásů v rovinné části fasády minimálně 900 mm; různé typy náhradního stavebního řešení pož. pásů viz. norma) např. ustoupením/vystoupením líce fasády, prodloužením požárního stropu/stěny, balkóny, terasy ) Na povrchové úpravy pož. pásů z vnější strany se musí použít hmot s indexem šíření plamene i s =0 mm/min. Vodorovné požární pásy budou při dělení na požární úseky po jednotlivých podlažích mezi všemi nadzemními podlažími od 1.NP do 9. NP. Požární pásy jsou součástí obvodových stěn a musí být dle čl ČSN konstrukcemi druhu DP1. Obvodové stěny objektu zděné z tvarovek Porotherm a žlb. monolitické konstrukce se zateplením minerální vlnou (třída reakce na oheň A1) s omítkou a místy obkladem sklovláknobetonovými deskami FibreC (A1), odpovídají požadavku na konstrukci DP1(povrchová vrstva vykazuje šíření plamene is=0 mm/min) Střešní plášť ploché střechy Střešní plášť leží nad požárním stropem žlb. deskou tl. 250 mm - pojistná hydroizolace - tepelně izolační a spádová vrstva desky ze stabilizovaného polystyrenu XPS (+ hydroizolace) - střešní krytina B ROOF (t3): - vrstva kačírku min. tl. 50 mm (třídy reakce na oheň A1), betonová dlažba, vegetační substrát zelené střechy Dle ČSN čl je střešní konstrukce hodnocena jako konstrukční část druhu DP1. V požárně nebezpečném prostoru se posuzuje střešní plášť z horní strany. Navržený střešní plášť s klasifikací B ROOF (t3) nešíří požár a může ležet v požárně nebezpečném prostoru stávajících otvorů z instalačních šachet vyústěných nad úroveň střešního pláště, v požárně nebezpečném prostoru DA na střeše 8. NP. Na ploše střešní terasy bytů bude položena pochozí krytina tvořená betonovou dlažbou. 15

16 5.3.7 Povrchové úpravy a vybavení CHÚC V prostorách CHÚC nesmí být žádné požární zatížení, kromě konstrukcí oken a dveří (jsou-li třídy reakce na oheň B až D, tzn. nesmí být plasty E a F) a kromě požárního zatížení v prostorech sloužících k dozoru nad provozem objektu (vrátnice, recepce, sociální zařízení, ) Schodišťová madla mohou být z materiálů B až D, ne z plastické hmoty. V CHÚC nesmí být umístěny: a) zařizovací předměty z výrobků A1, A2 nesmí zužovat započitatelnou průchozí šířku únikové cesty (1,1 m), b) volně vedené rozvody plynu, nebo jakékoliv volně vedené rozvody z výrobků třídy reakce na oheň B až F c) volně vedené rozvody VZT, které přímo neslouží CHÚC (musí být požárně odděleny); d) volně vedené kouřovody (musí být požárně odděleny) e) Kabelové trasy v CHÚC (a v prostorách BPR) musí být provedeny viz. odst této TZ. Volně vedené elektrické rozvody musí odpovídat dle ČSN z hlediska třídy reakce na oheň el. kabelů B2 ca, s1,d0. Na kabelové trasy sloužící pro napájení PBZ, tzn. kabelů funkčních při požáru jsou požadavky na funkčnost kabelové trasy min. P15-R. Rozvaděče elektrické energie (lokální skřínové, rozvádeče v šachtách) v napětí nad 200 V a více než 25 A zabudované v rámci CHÚC, musí být od těchto prostorů v CHÚC odděleny konstrukcí nejméně EI 45DP1, uzávěry musí být typu EI 30 Sm DP1 (s ohledem na dobu funkčnosti vnitřních zásahových cest). Povrchové úpravy v CHÚC musí mít parametry i s (index šíření plamene po povrchu) dle vyhl. hlav. města Prahy č.26/1999, čl.33: stěny nejvýše i s = 0 mm/min, tř. reakce na oheň A1, A2, podhledy nejvýše i s = 0 mm/min, tř. reakce na oheň A1, A2, podlaha tř. reakce na oheň podlahové krytiny A1fl, A2fl. Poznámka: Dle ČSN čl Při posuzování povrchových úprav stavebních konstrukcí se nepřihlíží k nátěrům, nástřikům, malbám, tapetám a obdobným úpravám z výrobků jakékoliv třídy reakce na oheň, pokud jejich tloušťka je nejvýše 2 mm a povrchová úprava má normovou výhřevnost menší než 15 MJ/m 2. Ve společných prostorech budou povrchové úpravy (tapety, folie, obklady) upevněny na konstrukcích DP1 (SDK desky s kovovými profily) Povrchové úpravy stěn a podhledů hromadných garáží: stěny nejvýše i s = max 75 mm/min, tř. reakce na oheň A1, A2, podhledy nejvýše i s = max 50 mm/min, tř. reakce na oheň A1, A2, podlahová konstrukce z výrobků tř. reakce na oheň A1 nebo A2 (popř. s podlahovou krytinou A1fl nebo A2fl) Na vnitřní zateplení (např. stropy garáží) bude použita izolace z minerální vlny (A1) Posouzení požární odolnosti tavebních konstrukcí (dle Eurokódů, Zoufal a kolektiv, technické tabulky Porotherm) Navržené nosné a požárně dělící stavební konstrukce, včetně úprav povrchů v interiérech a exteriérech, jsou dimenzovány podle hodnot stupně požární bezpečnosti tak, aby splňovaly požadavky ČSN resp. ČSN , co do požární odolnosti, druhu konstrukcí a třídy reakce na oheň. Požadované odolnosti stropů, požárně dělicích stěn, požárních uzávěrů (dveří) a ostatních konstrukcí jsou orientačně označeny ve výkresech. PP max. požadavek 60 min a/ Požár.stěny (mezi PÚ, stěny instalačních šachet, výtahové šachty,..): - žlb. stěna tl. min. 130 mm, a = 10 mm (skutečnost tl. min. 200 mm) REI 60 DP1 - betonové zdivo Betong min. tl. 150 mm EI 60 DP1 16

17 b/ Obvodové stěny: žlb.stěna tl. 200 mm, a = min. 10 mm >REI 60 DP1 c/ Sloupy: - žlb.monolit, min. rozměr 250 mm, a = min. 46 mm (skut. 300 mm) R 60 DP1 d/ Stropy: -bezprůvlakové monolitické desky křížem pnuté tl. 250 mm, a = min. 15 mm >REI 60 DP1 e/ Nosníky: - žlb.monolit, min. rozměr 300 mm, a = 25 mm R 60 DP1 f/ Dveře - do výtahové šachty EW 15 DP1 - do CHÚC B kouřotěsné + samozavirač EI DP1/S-C - mezi pož. úseky + samozavirač EW DP1/C (odolnosti dle SPB pož. úseků viz. výkresy) pozn.: Dle ČSN lze u požárních úseků technických prostorů předpokládat jejich trvalé uzavření, tzn. bez samozavíračů. Dveře do sklepních komor bytů v suterénu lze předpokládat trvale uzamčené, tzn. bez osazení samozavíračů. Nadzemní podlaží max. požadavek 45 min a/ Požár.stěny: - mezibytové stěny, byt/ chodba, mezi PÚ, stěny šachet - žlb. stěna tl. 200 mm, a = 10 mm >REI 45 DP1 - skleněné stěny chodba/chúc - doložit EI 45 DP1 - stěny - zdivo Porotherm tl. 115 mm > EI 90 DP1 - zdivo Ytong min. tl. 100 mm > EI 90 DP1 b/ Obvodové stěny: - zděné z tvarovek Porotherm tl. 300 mm >REI 60 DP1 - žlb.stěna tl. 200 mm, a = min. 10 mm, >REI 60 DP1 c/ Sloupy: - žlb. sloupy min. rozměr 230 mm, a = min. 40 mm R 45 DP1 d/ Stropy: -bezprůvlakové monolitické desky křížem pnuté tl. 250 mm, a = min. 10 mm >REI 45 DP1 e/ překlady systém Porotherm R 60 DP1 - žlb. monolit. min. rozměr 250 mm, a = 20 mm R 45 DP1 f) Pož. okno - pož. okna na mezipodestách CHÚC A (2. NP až 8. NP) EI 45 DP1 g/ Dveře : - do výtahových šachet EW 15 DP1 - do CHÚC B EI 30 DP3/S-C - do CHÚC A EI 30 DP3/C - v CHÚC mezi PP a NP, mezi CHÚC a a B S/C - mezi PÚ EW DP3/C (požární odolnosti konkrétních dveří viz.výkresová dokumentace) Poslední nadzemní podlaží 8. NP max. požadavek 30 min a/ Požár.stěny: - byt/ chodba, mezi byty, schodiště, šachty - žlb. stěna tl. 200 mm, a = 10 mm >REI 45 DP1 - skleněná stěna chodba/chúc - doložit EI 45 DP1 - stěny - zdivo Porotherm tl. 115 mm > EI 90 DP1 - zdivo Ytong min. tl. 100 mm > EI 90 DP1 b/ Obvodové stěny: zdivo Porotherm tl. 300 mm >REI 60 DP1 c/ Sloupy: - žlb. sloupy min. rozměr 300 mm, a = min. 27 mm R 30 DP1 d/ Stropy: -bezprůvlakové monolitické desky křížem pnuté tl. min. 250 mm, a = min. 10 mm >REI 30 DP1 e/ překlady, nosníky systém Porotherm R 60 DP1 - žlb. monolit. min. rozměr 250 mm, a = 20 mm R 45 DP1 f/ Dveře : - do výtahových šachet EW 15 DP1 - z chodby do CHÚC A EI 30 DP3/C g/ Dveře : - výlez na střechu z CHÚC EI 30 DP1 Skříně s elektroměry v CHÚC: - požárně dělicí konstrukce EI 30 DP1 17

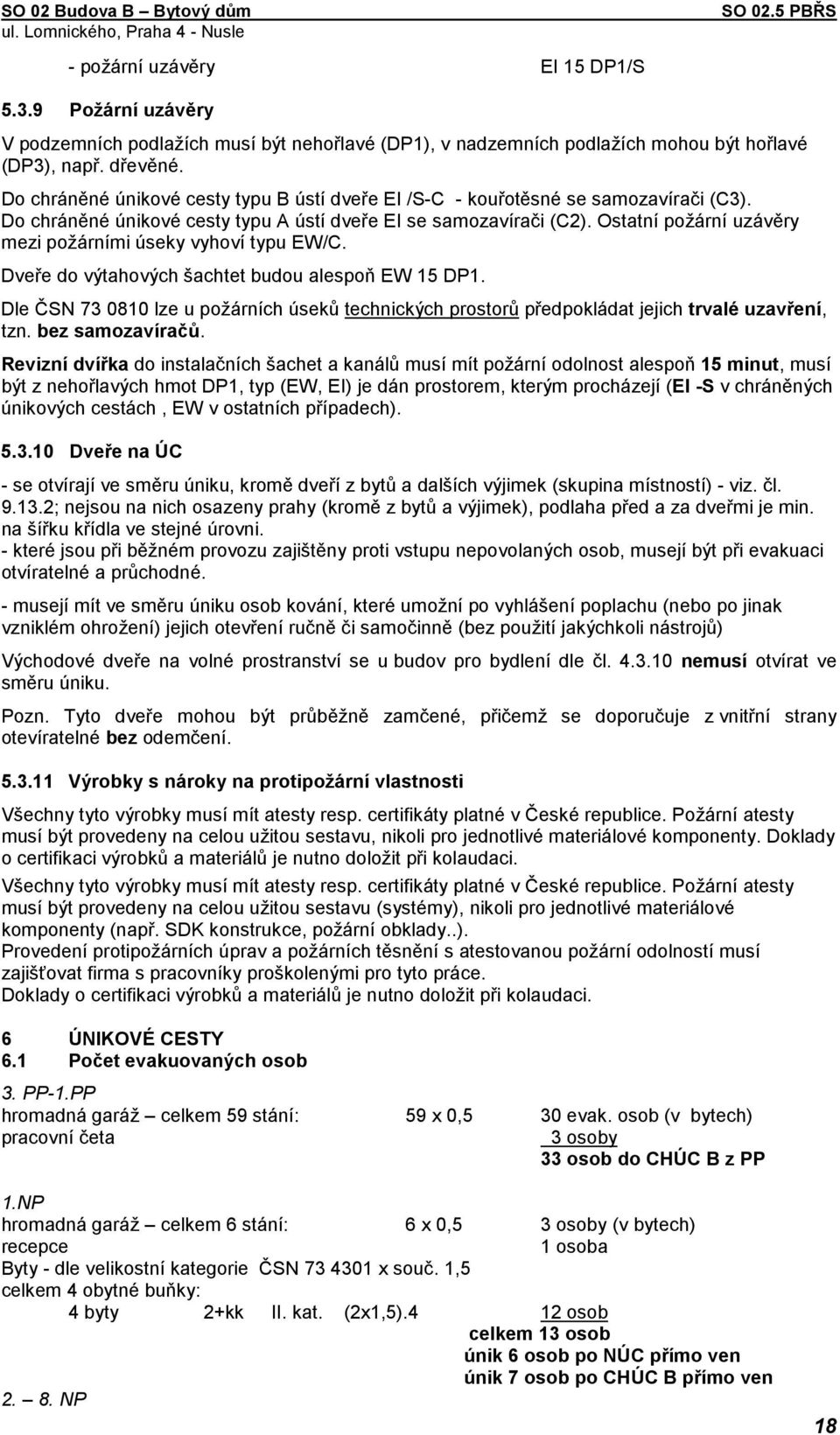

18 - požární uzávěry EI 15 DP1/S Požární uzávěry V podzemních podlažích musí být nehořlavé (DP1), v nadzemních podlažích mohou být hořlavé (DP3), např. dřevěné. Do chráněné únikové cesty typu B ústí dveře EI /S-C - kouřotěsné se samozavírači (C3). Do chráněné únikové cesty typu A ústí dveře EI se samozavírači (C2). Ostatní požární uzávěry mezi požárními úseky vyhoví typu EW/C. Dveře do výtahových šachtet budou alespoň EW 15 DP1. Dle ČSN lze u požárních úseků technických prostorů předpokládat jejich trvalé uzavření, tzn. bez samozavíračů. Revizní dvířka do instalačních šachet a kanálů musí mít požární odolnost alespoň 15 minut, musí být z nehořlavých hmot DP1, typ (EW, EI) je dán prostorem, kterým procházejí (EI -S v chráněných únikových cestách, EW v ostatních případech) Dveře na ÚC - se otvírají ve směru úniku, kromě dveří z bytů a dalších výjimek (skupina místností) - viz. čl ; nejsou na nich osazeny prahy (kromě z bytů a výjimek), podlaha před a za dveřmi je min. na šířku křídla ve stejné úrovni. - které jsou při běžném provozu zajištěny proti vstupu nepovolaných osob, musejí být při evakuaci otvíratelné a průchodné. - musejí mít ve směru úniku osob kování, které umožní po vyhlášení poplachu (nebo po jinak vzniklém ohrožení) jejich otevření ručně či samočinně (bez použití jakýchkoli nástrojů) Východové dveře na volné prostranství se u budov pro bydlení dle čl nemusí otvírat ve směru úniku. Pozn. Tyto dveře mohou být průběžně zamčené, přičemž se doporučuje z vnitřní strany otevíratelné bez odemčení Výrobky s nároky na protipožární vlastnosti Všechny tyto výrobky musí mít atesty resp. certifikáty platné v České republice. Požární atesty musí být provedeny na celou užitou sestavu, nikoli pro jednotlivé materiálové komponenty. Doklady o certifikaci výrobků a materiálů je nutno doložit při kolaudaci. Všechny tyto výrobky musí mít atesty resp. certifikáty platné v České republice. Požární atesty musí být provedeny na celou užitou sestavu (systémy), nikoli pro jednotlivé materiálové komponenty (např. SDK konstrukce, požární obklady..). Provedení protipožárních úprav a požárních těsnění s atestovanou požární odolností musí zajišťovat firma s pracovníky proškolenými pro tyto práce. Doklady o certifikaci výrobků a materiálů je nutno doložit při kolaudaci. 6 ÚNIKOVÉ CESTY 6.1 Počet evakuovaných osob 3. PP-1.PP hromadná garáž celkem 59 stání: 59 x 0,5 30 evak. osob (v bytech) pracovní četa 3 osoby 33 osob do CHÚC B z PP 1.NP hromadná garáž celkem 6 stání: 6 x 0,5 3 osoby (v bytech) recepce 1 osoba Byty - dle velikostní kategorie ČSN x souč. 1,5 celkem 4 obytné buňky: 4 byty 2+kk II. kat. (2x1,5).4 12 osob celkem 13 osob únik 6 osob po NÚC přímo ven únik 7 osob po CHÚC B přímo ven NP 18

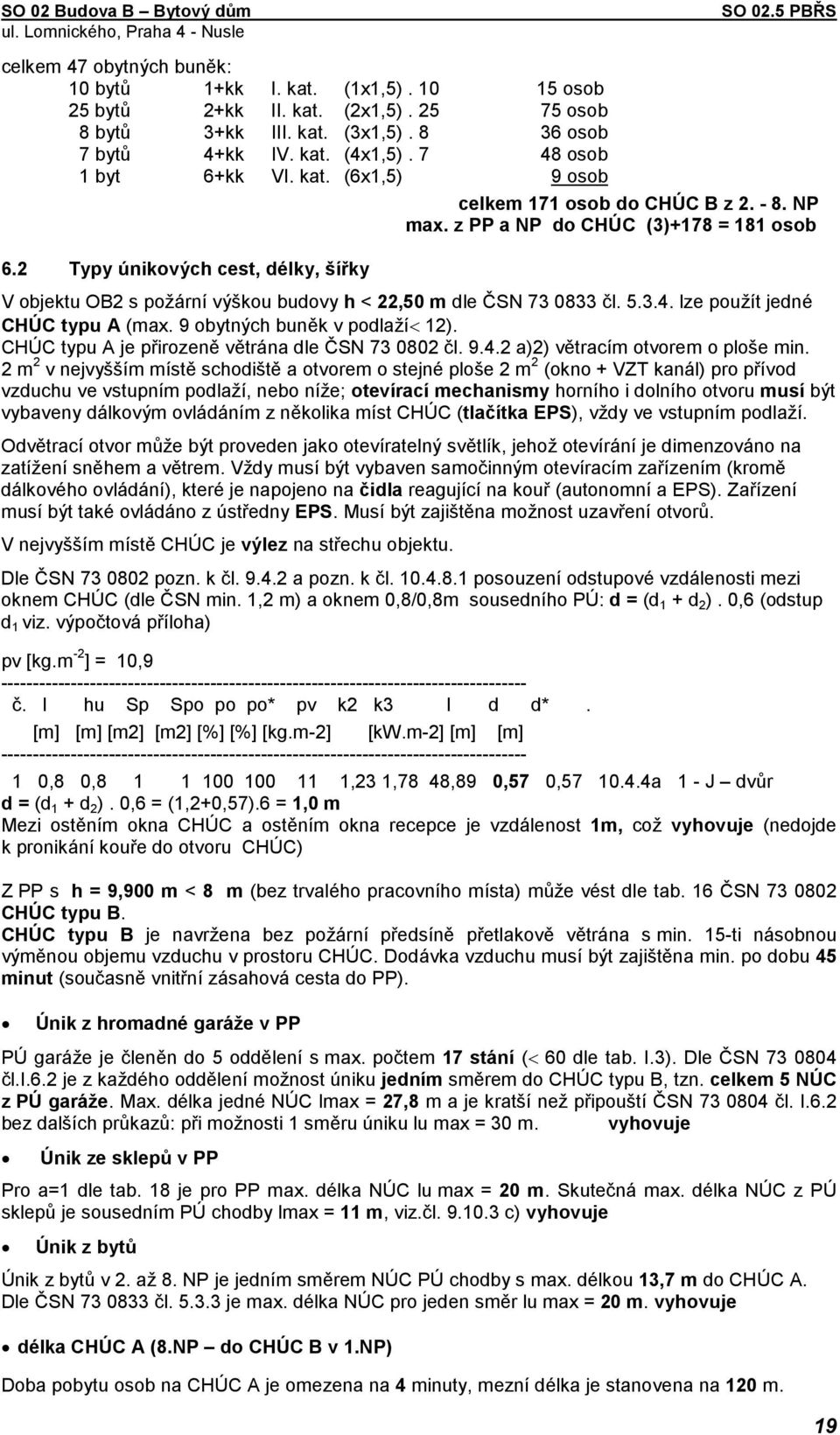

19 celkem 47 obytných buněk: 10 bytů 1+kk I. kat. (1x1,5) osob 25 bytů 2+kk II. kat. (2x1,5) osob 8 bytů 3+kk III. kat. (3x1,5) osob 7 bytů 4+kk IV. kat. (4x1,5) osob 1 byt 6+kk VI. kat. (6x1,5) 9 osob celkem 171 osob do CHÚC B z NP max. z PP a NP do CHÚC (3)+178 = 181 osob 6.2 Typy únikových cest, délky, šířky V objektu OB2 s požární výškou budovy h < 22,50 m dle ČSN čl lze použít jedné CHÚC typu A (max. 9 obytných buněk v podlaží< 12). CHÚC typu A je přirozeně větrána dle ČSN čl a)2) větracím otvorem o ploše min. 2 m 2 v nejvyšším místě schodiště a otvorem o stejné ploše 2 m 2 (okno + VZT kanál) pro přívod vzduchu ve vstupním podlaží, nebo níže; otevírací mechanismy horního i dolního otvoru musí být vybaveny dálkovým ovládáním z několika míst CHÚC (tlačítka EPS), vždy ve vstupním podlaží. Odvětrací otvor může být proveden jako otevíratelný světlík, jehož otevírání je dimenzováno na zatížení sněhem a větrem. Vždy musí být vybaven samočinným otevíracím zařízením (kromě dálkového ovládání), které je napojeno na čidla reagující na kouř (autonomní a EPS). Zařízení musí být také ovládáno z ústředny EPS. Musí být zajištěna možnost uzavření otvorů. V nejvyšším místě CHÚC je výlez na střechu objektu. Dle ČSN pozn. k čl a pozn. k čl posouzení odstupové vzdálenosti mezi oknem CHÚC (dle ČSN min. 1,2 m) a oknem 0,8/0,8m sousedního PÚ: d = (d 1 + d 2 ). 0,6 (odstup d 1 viz. výpočtová příloha) pv [kg.m -2 ] = 10, č. l hu Sp Spo po po* pv k2 k3 I d d*. [m] [m] [m2] [m2] [%] [%] [kg.m-2] [kw.m-2] [m] [m] ,8 0, ,23 1,78 48,89 0,57 0, a 1 - J dvůr d = (d 1 + d 2 ). 0,6 = (1,2+0,57).6 = 1,0 m Mezi ostěním okna CHÚC a ostěním okna recepce je vzdálenost 1m, což vyhovuje (nedojde k pronikání kouře do otvoru CHÚC) Z PP s h = 9,900 m < 8 m (bez trvalého pracovního místa) může vést dle tab. 16 ČSN CHÚC typu B. CHÚC typu B je navržena bez požární předsíně přetlakově větrána s min. 15-ti násobnou výměnou objemu vzduchu v prostoru CHÚC. Dodávka vzduchu musí být zajištěna min. po dobu 45 minut (současně vnitřní zásahová cesta do PP). Únik z hromadné garáže v PP PÚ garáže je členěn do 5 oddělení s max. počtem 17 stání (< 60 dle tab. I.3). Dle ČSN čl.i.6.2 je z každého oddělení možnost úniku jedním směrem do CHÚC typu B, tzn. celkem 5 NÚC z PÚ garáže. Max. délka jedné NÚC lmax = 27,8 m a je kratší než připouští ČSN čl. I.6.2 bez dalších průkazů: při možnosti 1 směru úniku lu max = 30 m. vyhovuje Únik ze sklepů v PP Pro a=1 dle tab. 18 je pro PP max. délka NÚC lu max = 20 m. Skutečná max. délka NÚC z PÚ sklepů je sousedním PÚ chodby lmax = 11 m, viz.čl c) vyhovuje Únik z bytů Únik z bytů v 2. až 8. NP je jedním směrem NÚC PÚ chodby s max. délkou 13,7 m do CHÚC A. Dle ČSN čl je max. délka NÚC pro jeden směr lu max = 20 m. vyhovuje délka CHÚC A (8.NP do CHÚC B v 1.NP) Doba pobytu osob na CHÚC A je omezena na 4 minuty, mezní délka je stanovena na 120 m. 19

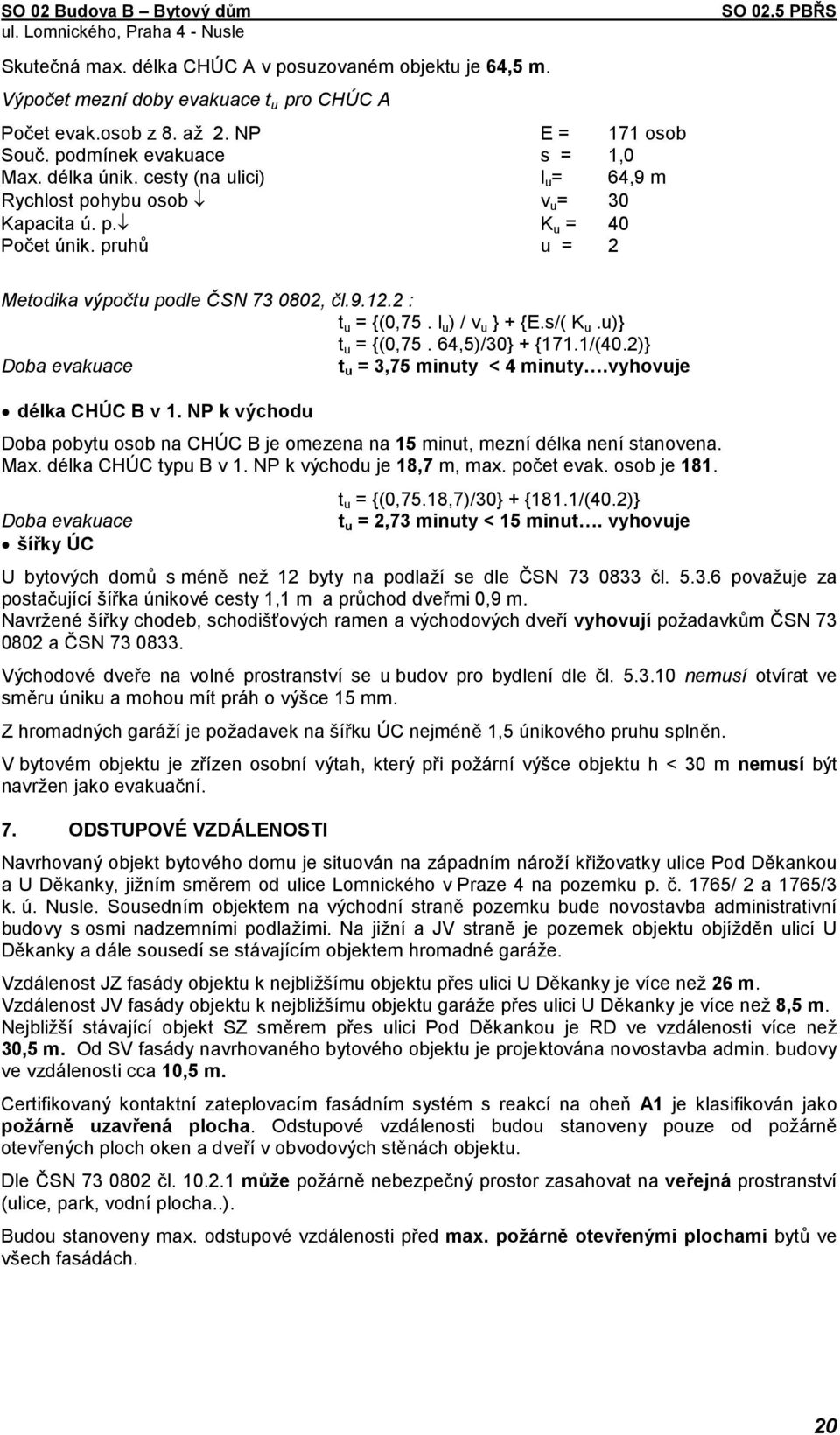

20 Skutečná max. délka CHÚC A v posuzovaném objektu je 64,5 m. Výpočet mezní doby evakuace t u pro CHÚC A Počet evak.osob z 8. až 2. NP E = 171 osob Souč. podmínek evakuace s = 1,0 Max. délka únik. cesty (na ulici) l u = 64,9 m Rychlost pohybu osob v u = 30 Kapacita ú. p. K u = 40 Počet únik. pruhů u = 2 Metodika výpočtu podle ČSN , čl : t u = {(0,75. l u ) / v u } + {E.s/( K u.u)} t u = {(0,75. 64,5)/30} + {171.1/(40.2)} Doba evakuace t u = 3,75 minuty < 4 minuty.vyhovuje délka CHÚC B v 1. NP k východu Doba pobytu osob na CHÚC B je omezena na 15 minut, mezní délka není stanovena. Max. délka CHÚC typu B v 1. NP k východu je 18,7 m, max. počet evak. osob je 181. Doba evakuace šířky ÚC t u = {(0,75.18,7)/30} + {181.1/(40.2)} t u = 2,73 minuty < 15 minut. vyhovuje U bytových domů s méně než 12 byty na podlaží se dle ČSN čl považuje za postačující šířka únikové cesty 1,1 m a průchod dveřmi 0,9 m. Navržené šířky chodeb, schodišťových ramen a východových dveří vyhovují požadavkům ČSN a ČSN Východové dveře na volné prostranství se u budov pro bydlení dle čl nemusí otvírat ve směru úniku a mohou mít práh o výšce 15 mm. Z hromadných garáží je požadavek na šířku ÚC nejméně 1,5 únikového pruhu splněn. V bytovém objektu je zřízen osobní výtah, který při požární výšce objektu h < 30 m nemusí být navržen jako evakuační. 7. ODSTUPOVÉ VZDÁLENOSTI Navrhovaný objekt bytového domu je situován na západním nároží křižovatky ulice Pod Děkankou a U Děkanky, jižním směrem od ulice Lomnického v Praze 4 na pozemku p. č. 1765/ 2 a 1765/3 k. ú. Nusle. Sousedním objektem na východní straně pozemku bude novostavba administrativní budovy s osmi nadzemními podlažími. Na jižní a JV straně je pozemek objektu objížděn ulicí U Děkanky a dále sousedí se stávajícím objektem hromadné garáže. Vzdálenost JZ fasády objektu k nejbližšímu objektu přes ulici U Děkanky je více než 26 m. Vzdálenost JV fasády objektu k nejbližšímu objektu garáže přes ulici U Děkanky je více než 8,5 m. Nejbližší stávající objekt SZ směrem přes ulici Pod Děkankou je RD ve vzdálenosti více než 30,5 m. Od SV fasády navrhovaného bytového objektu je projektována novostavba admin. budovy ve vzdálenosti cca 10,5 m. Certifikovaný kontaktní zateplovacím fasádním systém s reakcí na oheň A1 je klasifikován jako požárně uzavřená plocha. Odstupové vzdálenosti budou stanoveny pouze od požárně otevřených ploch oken a dveří v obvodových stěnách objektu. Dle ČSN čl může požárně nebezpečný prostor zasahovat na veřejná prostranství (ulice, park, vodní plocha..). Budou stanoveny max. odstupové vzdálenosti před max. požárně otevřenými plochami bytů ve všech fasádách. 20
