1 Autodesk Revit 2017 Technické poznámky k výkonu modelu Podobně jako u kteréhokoli jiného nástroje pro návrh platí i u aplikace Autodesk Revit, že její výkon může záviset nejen na znalostech, dovednostech a metodách uživatelů, ale také na hardwarovém prostředí poskytnutém pro software. Tým zabývající se aplikací Autodesk Revit vytvořil na základě průzkumu v řadách interních vývojářů a v naší komunitě věrných zákazníků tento souhrn hardwarových požadavků, doporučení a osvědčených postupů pro modelování. Žádné dvě budovy nejsou nikdy zcela totožné, takže při použití naprosto stejných taktik a strategií u dvou modelů různých budov nemusíte dosáhnout vždy toho nejvyššího výkonu. Následující doporučení mají podobu sady pomůcek, které vám (samostatně nebo v kombinaci) usnadní vytváření konzistentních, počítačem zpracovatelných modelů vyjadřujících záměr návrhu. Na tomto dokumentu se podílelo mnoho osob z týmu zabývajícího se aplikací Autodesk Revit, ať už z oddělení podpory, kontroly kvality, vývoje, poradenství nebo správy produktů. Řada doporučení pochází také od komunity uživatelů aplikace Autodesk Revit, kteří věnovali svůj cenný čas tomu, aby prostřednictvím řady fór předali své zkušenosti kolegům, a kteří přiměli společnost Autodesk sdílet tyto znalosti s širším okruhem uživatelů. Jako vždy děkujeme také našim zákazníkům, kteří jsou součástí týmu a kteří svými podnětnými komentáři a návrhy pomáhají vylepšit každou verzi aplikace Revit.

2 Obsah Hardwarové požadavky pro aplikaci Autodesk Revit Podrobná doporučení týkající se hardwaru... 4 Procesor... 4 Vícejádrové procesory / více procesorů... 4 Výkon procesoru... 5 Vyrovnávací paměť L Pevný disk... 5 Grafické karty... 6 Hardwarová akcelerace... 6 Paměť... 6 Doporučení týkající se sítě Specifikace datového serveru Služba Collaboration for Revit Vzdálené sdílení plochy Aplikace Revit Server Optimalizace modelu aplikace Revit a osvědčené postupy Obecné pokyny Pole Vazby Varianty návrhu Soubory DWG Vytváření rodin Import a připojení Ekonomické modelování Šablony projektů Rastrové obrázky Stěny Místnosti a prostory Pohledy Pracovní sady Sdílení práce Optimalizace konstrukcí a osvědčené postupy Správa analytického modelu Spojovací prvky Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

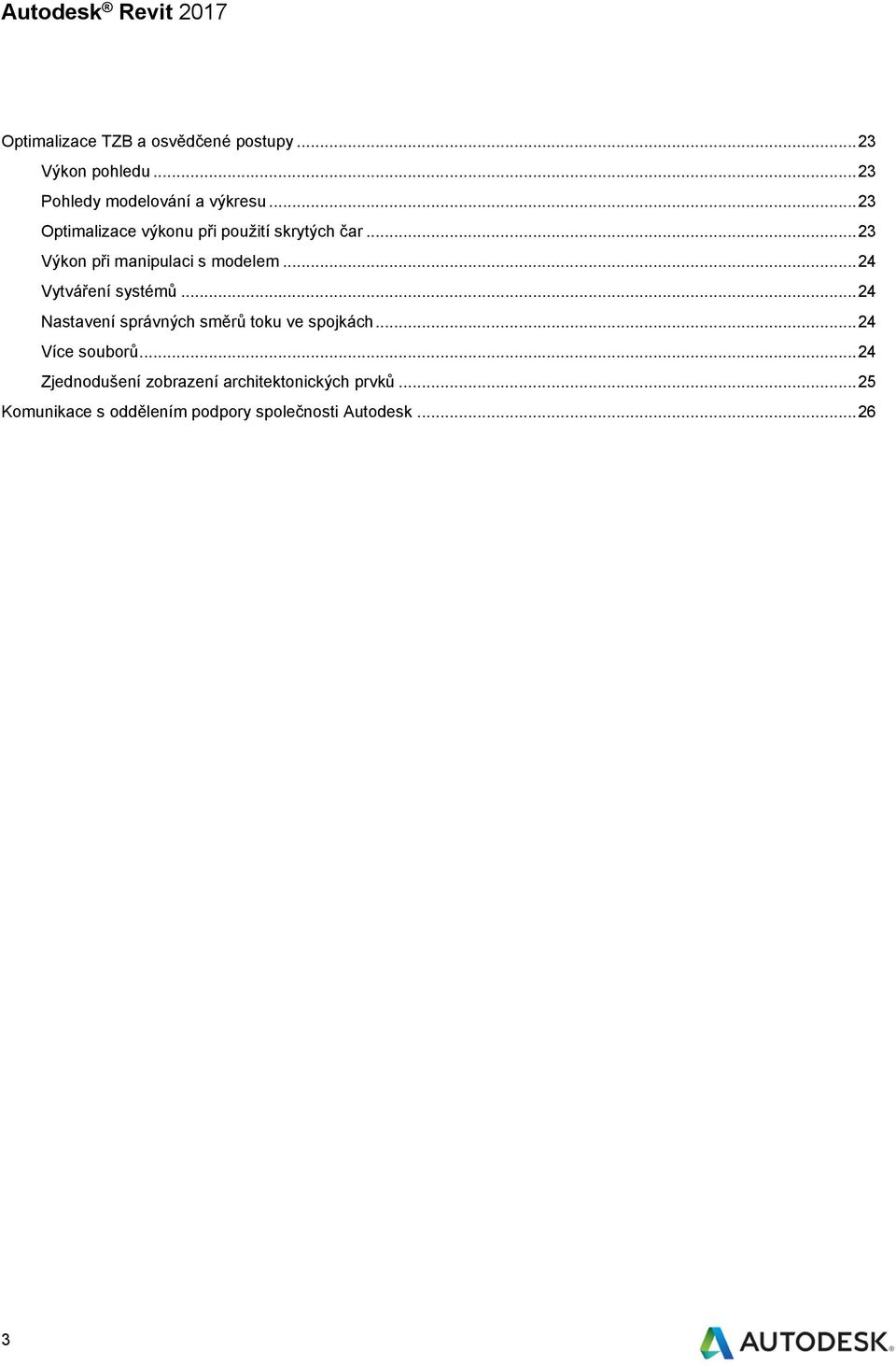

3 Autodesk Revit 2017 Optimalizace TZB a osvědčené postupy Výkon pohledu Pohledy modelování a výkresu Optimalizace výkonu při použití skrytých čar Výkon při manipulaci s modelem Vytváření systémů Nastavení správných směrů toku ve spojkách Více souborů Zjednodušení zobrazení architektonických prvků Komunikace s oddělením podpory společnosti Autodesk

4 Hardwarové požadavky pro aplikaci Autodesk Revit 2017 Informace o systémových požadavcích najdete na adrese Podrobná doporučení týkající se hardwaru Procesor V aplikaci Autodesk Revit probíhají náročné výpočetní operace, takže je výhodou vysoce výkonný procesor. Většina uživatelů volí procesory s frekvencí vyšší než 3 GHz a s více jádry. Někteří zákazníci dosáhli vyššího výkonu mírným přetaktováním procesoru. O bezpečných hodnotách přetaktování procesoru by se měli zákazníci poradit s výrobci. Vícejádrové procesory / více procesorů Některé zprávy prokazují až 20% zvýšení výkonu aplikace Revit v prostředí vícejádrových procesorů nebo více procesorů. Více jader je využíváno v mnoha oblastech aplikace Revit, například v následujících: vektorový tisk, export vektorů jako souborů DWG a DWF, modul Autodesk Raytracer, znázornění spojů stěn v půdorysných pohledech a v řezech, načítání prvků do paměti a tím zkrácení doby potřebné k otevření pohledu při prvním zobrazení prvků v relaci, paralelní výpočet hran siluet (obrysy zakřivených povrchů), které se používají při procházení perspektivních 3D pohledů, převod vysokoúrovňového grafického znázornění prvků modelu a poznámek do seznamů zobrazení optimalizovaných pro danou grafickou kartu; využívá se při otevírání pohledů nebo změnách vlastností pohledů, otevření a uložení souboru, zobrazení dat mračna bodů, využití více procesů při exportu jednotlivých výkresů do souborů DWF, zpracování výpočtů barevné výplně na pozadí jiného procesu, zpracování výpočtu geometrie konstrukčního připojení na pozadí jiného procesu. V každé verzí jsou přidány další možnosti vícevláknového programování. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

5 Výkon procesoru Pro porovnání výkonu procesoru je k dispozici řada srovnávacích testů. Jako službu zákazníkům, kteří chtějí provést další průzkum, uvádíme následující odkazy. Společnost Autodesk neručí za přesnost a věrohodnost těchto údajů: Vyrovnávací paměť L3 Vzhledem k podstatně vyššímu výkonu procesorů obsahujících vyrovnávací paměť L3 společnost Autodesk tyto procesory velmi doporučuje. Větší vyrovnávací paměti L3 (o velikosti 2 MB a více) mohou zvýšit výkon v případě náročných výpočetních operací, například při novém generování modelu. Pevný disk Rychlost Rychlost pevného disku pracovní stanice ovlivňuje výkon aplikace Revit při načítání modelu, místním uložení modelu a výměně pevného disku řízené operačním systémem Microsoft Windows. Pokud je během těchto operací třeba vyšší výkon, může být rychlejší pevný disk přínosem. Tým zabývající se aplikací Revit však toto vylepšení pracovní stanice nepovažuje za tak důležité, jako jsou vylepšení výkonu související s rychlostí procesoru a zvětšením dostupné paměti RAM. Rychlost pevného disku se projeví zejména v projektech aplikace Revit obsahujících mračna bodů. V těchto případech může být výkon pohledu výrazně zvýšen použitím jednotky SSD (Solid State Drive). Typ Disky SCSI nebo SATA jsou pro každodenní používání aplikace Revit volitelné. Konfigurace V případě odkládacího souboru systému Windows doporučujeme nastavit minimální i maximální nastavení na stejnou hodnotu, která by měla být nejméně dvojnásobkem hodnoty nainstalované paměti RAM. Tento přístup zabrání systému Windows ve změně velikosti odkládacího souboru během vaší práce. Defragmentace Doporučujeme provádět pravidelnou defragmentaci místních počítačů a serverů. Vysoce fragmentované disky mohou znatelně snížit výkon počítače. 5

6 Grafické karty Společnost Autodesk velmi doporučuje používat vyhrazené grafické karty podporující rozhraní DirectX 11 nebo novější. Zvažte použití grafických karet navržených tak, aby podporovaly aplikace CAD. Použití integrovaných grafických karet se nedoporučuje, protože tyto karty využívají namísto vlastní paměti paměť RAM počítače. Grafické karty střední třídy mohou fungovat stejně dobře jako dražší karty. Některé komplikované funkce závisí na grafických kartách podporujících technologii Shader Model 5.0. Grafické karty a ovladače certifikované pro použití s aplikací Revit naleznete na adrese Hardwarová akcelerace Chcete-li plně využít výhod hardwarové akcelerace, postupujte podle těchto kroků: 1. Přejděte do hlavní nabídky aplikace Revit. 2. Klikněte na tlačítko Možnosti. 3. Klikněte na kartu Grafika. 4. Vyberte možnost Použít hardwarovou akceleraci, jak je znázorněno níže. 5. Zavřete aplikaci Revit a spusťte ji znovu. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

7 Paměť Nainstalovaná paměť RAM Minimální velikost paměti RAM je 4 GB, ale doporučuje se 16 GB. Větší a složitější modely využijí více paměti RAM. Velikost paměti RAM, kterou má k dispozici aplikace Revit, částečně závisí na prostředí operačního systému Windows. Požadovaná velikost paměti RAM místního počítače je přibližně dvacetinásobek velikosti komprimovaného centrálního souboru projektu. Nedostatek paměti RAM může značně snížit výkon modelu. Rendrování v aplikaci Revit nyní probíhá v samostatném procesu a může se při něm využívat paměť, která je k dispozici mimo rozsah dostupný pro samotnou aplikaci Revit. Specifikace pamětí se liší, ale při použití dvoukanálové paměti RAM s vyšší rychlostí a nízkou latencí může dojít k výraznému zvýšení výkonu. Správa Aplikace Revit uchovává data modelu v paměťové vyrovnávací paměti a ve vyrovnávací paměti pevného disku, díky čemuž je při opakovaném přístupu k datům dosaženo vyššího výkonu. Po rozsáhlých manipulacích s modelem se může výkon aplikace Revit zvýšit restartováním aplikace, zejména před spuštěním následujících úloh náročných na paměť: tisk, rendrování, export, upgrade modelů na aktuální verzi aplikace Revit. Optimalizace výkonu operačního systému Ujistěte se, zda je velikost stránkovacího souboru optimalizována pro váš systém. Stránkovací soubor by měl mít alespoň takovou velikost, jaká je doporučena pro systém Windows, a jeho maximální velikost by neměla překročit dvojnásobek velikosti instalované paměti RAM. Větší stránkovací soubory by sice platformě Revit poskytovaly více paměti, kvůli rozšířeným stránkovacím souborům by však mohlo dojít k podstatnému snížení výkonu systému. Pokud je k dispozici sekundární fyzická jednotka, lze mírného zvýšení výkonu stránkovacího souboru dosáhnout umístěním stránkovacího souboru na jednotku, která není hostitelem operačního systému. Pro účely ladění operačního systému se doporučuje stránkovací soubor s minimální velikostí minimálně 800 MB, který je umístěn na spouštěcí jednotce. Pokud chcete nastavit velikost stránkovacího souboru, postupujte podle následujících kroků: 1. V nabídce Start systému Windows klikněte na položku Nastavení > Ovládací panely. 2. V ovládacích panelech klikněte na možnost Systém a zabezpečení. 3. Klikněte na položku Systém. 4. Klikněte na možnost Upřesnit nastavení systému. 7

8 5. V dialogu Vlastnosti systému klikněte na kartu Upřesnit. 6. Pod položkou Výkon klikněte na tlačítko Nastavení. 7. V dialogu Možnosti výkonu klikněte na kartu Upřesnit. 8. Na kartě Upřesnit klikněte pod položkou Virtuální paměť na tlačítko Změnit. 9. V dialogu Virtuální paměť změňte pro počítač s pamětí o velikosti 4 GB hodnoty počáteční a maximální velikosti na hodnotu (2 * 4 GB). 10. Klikněte na tlačítko Nastavit. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

9 11. Kliknutím na tlačítko OK zavřete dialog Virtuální paměť. 12. Klikněte na tlačítko Použít. 13. Klikněte na kartu Vizuální efekty. 14. Vyberte možnost Vlastní. 15. Zrušte zaškrtnutí následujících políček: Pozvolna zobrazovat nebo vysouvat nabídky, Při přetahování zobrazovat obsah okna, Vysouvat pole se seznamem. 16. Klikněte na tlačítko Použít. 17. Kliknutím na tlačítko OK zavřete jednotlivé dialogy. 9

10 Doporučení týkající se sítě Pro projekty se sdílením práce je týmem zabývajícím se aplikací Revit velmi doporučeno použití gigabitové místní sítě (LAN). Gigabitová prahová hodnota by měla být poskytnuta ve všech částech sítě, včetně následujících: gigabitové ethernetové karty ve stolním počítači, kabeláž kategorie 5e nebo kategorie 6, gigabitové přepínače, jedna nebo více gigabitových ethernetových karet v zařízení pro ukládání dat (server nebo síť SAN (Storage Area Network)) pro zajištění provozu centrálního modelu. Pokud se členové projektového týmu nacházejí v různých geografických oblastech a používají síť WAN (Wide Area Network), je týmem zabývajícím se aplikací Revit velmi doporučeno používat službu A360 Collaboration for Revit nebo aplikaci Revit Server. Další informace jsou uvedeny níže. Specifikace datového serveru Pro servery, na kterých jsou uloženy centrální soubory aplikace Revit, mohou být přínosem následující skutečnosti: vysoká a současně finančně efektivní rychlost pevných disků, více procesorů. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

11 Služba Collaboration for Revit Collaboration for Revit je cloudová služba, která usnadňuje sdílení práce v aplikaci Revit v rámci společnosti a sítě WAN. Aplikace Revit se spouští v místním hardwaru nebo v rámci infrastruktury virtualizace, ale centrální model je spravován cloudovou službou Collaboration for Revit. Tuto funkci můžete používat pouze v případě, že si vaše společnost předplatí používání služby A360 Collaboration for Revit. Další informace naleznete v článku Pracovní postup: Začínáme se službou A360 Collaboration for Revit. Šířka pásma Primární operace služby Collaboration for Revit (synchronizace s centrálním souborem, otevření modelu a opakované načtení nejnovějších změn) jsou dávkové operace závislé na připojení počítače, ve kterém je používána aplikace Revit, k internetu. Na základě testování bylo zjištěno, že maximální propustnost samotné služby je přibližně 50 Mb/s, takže v případě rychlejšího připojení dochází k omezení službou. Připojení s rychlostí do 50 Mb/s umožní ve službě rychlejší přenos rozdílů a celkové zrychlení výkonu. Minimální doporučená šířka pásma je 5 Mb/s se symetrickým rozdělením. Místo na pevném disku Služba Collaboration for Revit ukládá všechna data, která jsou v aplikaci Revit otevírána za účelem sdílení práce v cloudu (včetně připojených modelů), do místní vyrovnávací paměti. Na disku mohou být až 3 kopie daného modelu, takže aby nedocházelo ke snižování výkonu, měl by být dostupný prostor úložiště třikrát větší než celková velikost souboru RVT se všemi modely, na kterých člen týmu pracuje. Latence Na základě testování služby Collaboration for Revit se neobjevily známky výrazné citlivosti na latenci, a to zejména s ohledem na citlivost na dostupnou šířku pásma. Pro oblast US East (Východ USA) ve službě Amazon AWS se doporučuje latence nižší než 400 ms. 11

12 Vzdálené sdílení plochy Jinou možností nebo další strategií mimo zvýšení výkonu sítě a serveru může být vzdálené sdílení plochy, kdy dochází k přenosu stisknutí kláves, kliknutí myší a obrázků na obrazovce mezi vzdálenými umístěními a místními počítači, které jsou vyhrazeny pro ovládání modelu aplikace Revit mimo pracoviště, jak znázorňuje následující diagram: Informace o nastavení aplikace Revit v prostředí systému Citrix naleznete v části Konfigurace aplikace Autodesk Revit pro systém Citrix nápovědy k aplikaci Revit. Aplikace Revit Server Revit Server je serverová aplikace pro aplikaci Autodesk Revit. Je základem pro serverové sdílení práce pro projekty Revit. Síťová architektura aplikace Revit Server je navržena tak, aby podporovala sdílení práce více centrálních modelů v síti WAN (Wide Area Network) a maximalizovala průběh sdílení práce v aplikaci Revit v případě distribuovaných týmů. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

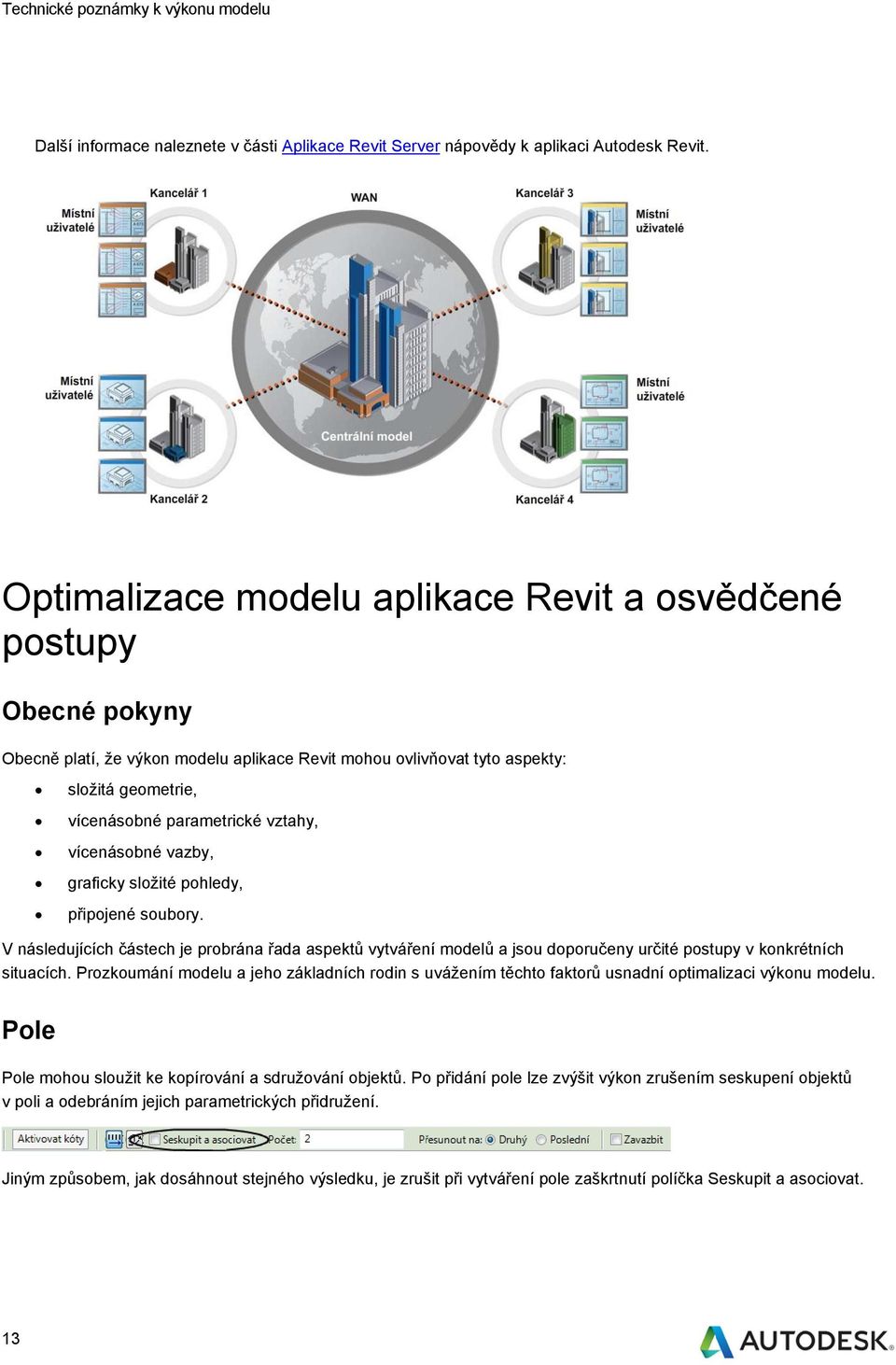

13 Další informace naleznete v části Aplikace Revit Server nápovědy k aplikaci Autodesk Revit. Optimalizace modelu aplikace Revit a osvědčené postupy Obecné pokyny Obecně platí, že výkon modelu aplikace Revit mohou ovlivňovat tyto aspekty: složitá geometrie, vícenásobné parametrické vztahy, vícenásobné vazby, graficky složité pohledy, připojené soubory. V následujících částech je probrána řada aspektů vytváření modelů a jsou doporučeny určité postupy v konkrétních situacích. Prozkoumání modelu a jeho základních rodin s uvážením těchto faktorů usnadní optimalizaci výkonu modelu. Pole Pole mohou sloužit ke kopírování a sdružování objektů. Po přidání pole lze zvýšit výkon zrušením seskupení objektů v poli a odebráním jejich parametrických přidružení. Jiným způsobem, jak dosáhnout stejného výsledku, je zrušit při vytváření pole zaškrtnutí políčka Seskupit a asociovat. 13

14 Vazby Minimální vazby pomáhají: zabránit chybám typu Nelze zachovat spojené při přesouvání objektů, zabránit problémům se sdílením pracovních sad, kdy by uživatel mohl nevědomky převzít vlastnictví objektu. Varianty návrhu Omezte ve variantách návrhu používání místností, protože zjišťování konfliktů variant místností vyžaduje další čas. Používejte samostatné modely pro alternativy celých křídel budov. Uchovávejte varianty návrhu pouze tak dlouho, dokud jsou pro projekt užitečné. Varianty sice nemusí být aktivní a viditelné, ale v případě změn v hlavním modelu se aktualizují všechny varianty návrhu. Zvažte, zda by varianty neměly být dlouhodobě uchovávány v samostatných modelech, které lze podle potřeby připojit. Soubory DWG Minimalizujte počet připojených nebo importovaných souborů DWG. Neimportujte nepotřebná data, jako je šrafování nebo čárová kresba specifická pro aplikaci AutoCAD, například konstrukční čáry. Odstraňte nepotřebné součásti a hladiny souboru DWG v aplikaci AutoCAD a importujte pouze vyčištěné menší soubory DWG. Vyhněte se rozložení geometrie importované ze souborů DWG. Operace rozložení provedená v aplikaci Revit může změnit soubor DWG z jednoho spravovaného prvku na stovky nebo tisíce dalších prvků v závislosti na počtu entit v importovaném souboru DWG. Zvýšení počtů prvků ovlivní dobu opakovaného generování, zpracování a aktualizace pohledu. Do potřebných pohledů připojujte pouze důležité soubory DWG. Odpojte soubory, které již nejsou zapotřebí. Vypněte viditelnost 2D souborů DWG aplikace AutoCAD v kolmých pohledech. 2D soubor aplikace AutoCAD připojený k půdorysnému pohledu se zobrazí jako kolineární čáry ve výšce, což vede ke snížení výkonu. Vytváření rodin Rodiny jsou optimalizovány pro opakování. Pokud se tedy mají opakovat komponenty, nevytvářejte rodiny na místě, ale vytvořte komponentu rodiny. Když se zkopíruje rodina na místě (což samo o sobě může být problematické), neodkazuje se na informace z první instance, ale pokaždé se vytvoří zcela nová entita. Omezte používání detailních/vnořených/parametrizovaných rodin na nezbytně nutnou míru. Rodiny jsou jednodušší než skupiny. Tam kde je to možné, použijte rodiny místo skupin. Skupiny jsou velmi výkonné, avšak aktualizace velkého počtu instancí skupin spotřebuje značné množství výpočetních prostředků. Kde je to možné, vyhněte se v geometrii rodin rozsáhlému používání vybrání. Kde je to možné, nepoužívejte pole a vzorce. V půdorysných pohledech používejte místo geometrie symbolické čáry a maskovací oblasti, čímž zobrazíte jednoduché geometrické reprezentace. Díky tomu nebude muset aplikace Revit zpracovávat složité geometrie, pokud to není nutné. Parametrické rodiny představují pro model vyšší výpočetní zátěž než statické rodiny. Dobře zvažte, zda rodina potřebuje parametrickou flexibilitu a tuto flexibilitu omezte pouze na nezbytné úpravy. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

15 Rodiny provádějící řez hostitelem využívají ve srovnání s rodinami, které se nacházejí na povrchu a hostitele neořezávají, při opakovaném generování značné výpočetní prostředky. Zvažte vhodnost modelování komponent budov, například mřížek HVAC jako rodin založených na 2D stropech nebo na ploše, abyste omezili výpočty průniků. Návrhy modelujte selektivně. Objekty zobrazené pouze z určitých bodů je třeba modelovat pouze tak, aby se v těchto vybraných pohledech zobrazily správně. Na následujících obrázcích jsou znázorněny dvě rodiny, obě navržené tak, aby v půdorysu představovaly tutéž toaletu: Níže uvedená 3D toaleta je zcela vymodelována: 2D verze toalety není viditelná v 3D pohledu. K dispozici jsou pouze pohledy toalety v bokorysu a půdorysu, což dostačuje potřebám většiny projektů. 2D verze této rodiny je o 20 % menší než 3D verze. Při znásobení v celém projektu může větší rodina podstatně přispět k velikosti modelu a k výpočetním nárokům. Pečlivě zvažte, co se má modelovat. Zvýšení výkonu lze dosáhnout ve stavbách jednotlivých rodin stejně jako v dalších postupech modelování. 15

16 Import a připojení Připojené soubory všech typů, které se nepoužívají, uvolněte. Připojené soubory, které nejsou v pohledu potřebné, uvolněte dočasně a v případě potřeby je znovu načtěte. Tím by se měly omezit prostředky paměti potřebné k otevření souboru. Pokud se připojený soubor nachází v síti, může výkon zvýšit spíše import než připojení. Hostitelské soubory obsahující připojené soubory RVT spotřebují při upgradu verze více paměti než soubory bez těchto připojení. Před upgradem hostitelského souboru upgradujte připojené soubory nebo v případě potřeby před upgradováním hostitelského souboru uvolněte všechny připojené soubory RVT. U rozsáhlých projektů může být výhodné rozdělení modelu do samostatných souborů projektu, jejich připojení k jednomu centrálnímu souboru a přiřazení každého modelu k pracovní sadě (viz část Pracovní sady). Zde je několik typických dělicích bodů, které rozdělují jeden projekt na více modelů: samostatné budovy, jádro budovy, konstrukce budovy, interiéry, dilatační spoje, samostatné věže, parkovací konstrukce. Ekonomické modelování Minimalizujte geometrické detaily, které budou ve vybraném výstupním měřítku neviditelné. Potřebnou úroveň detailů v daném modelu lze týmu často předat v podobě běžně srozumitelného měřítka výkresu, například Uveďte detail na úroveň ¼ detailu, nebo některého dalšího běžně používaného měřítka. Maximálně využijte znalosti členů projektového týmu, co se týče typických konvencí 2D kreslení, abyste modelu dodali správnou úroveň složitosti. Dokud nebude určena konstrukce typu stěny, střechy, okna a dveří, používejte obecné verze těchto prvků, které obsahují méně geometrie. Pokud se na model nepoužije analýza využití materiálu nebo jiné typy analýzy, zvažte, zda by pro některé projekty nebo projektové oblasti nepostačovala obecná stěna. Ustálenou praxí zákazníků je rozdělení rozsáhlého modelu na více souborů o velikosti přibližně 200 MB a propojení výsledných souborů projektu. Tento postup funguje nejlépe v případě, že uživatel může pracovat na jednom souboru, zatímco ostatní připojené soubory jsou po většinu času uvolněny z paměti. Uživatelé architektonických modelů, kteří pracují ve strojírenství, budou pravděpodobně muset uchovávat jeden nebo více trvale načtených připojených souborů, což může ovlivnit odhad velikosti modelu a prahové hodnoty pro tyto disciplíny. Při vytváření detailních pohledů jsou při šrafování modelu použity vyplněné oblasti, nikoli čáry. Omezte připojenou geometrii na nezbytně nutnou míru. Odeberte nepotřebná schémata ploch. Neuchovávejte nepotřebné skupiny. Odstraňte nepoužívané skupiny z Prohlížeče projektu. Pravidelně čistěte nepoužívané objekty. Protože vyčištěné objekty nelze obnovit, může být vhodné před vyčištěním vytvořit zálohu projektu. Pravidelně kontrolujte a řešte upozornění. Zábradlí: Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

17 Nepoužívejte zábradlí pro dlouhé ploty nebo oddělovací systémy a omezte viditelnost těchto prvků. Aplikace Revit nevydává žádné upozornění, avšak následkem počtu čar, které jsou třeba ke generování jednotlivých prvků zábradlí, dochází ke snížení výkonu. V případě potřeby delšího prvku zábradlí zvažte možnost vytvoření modelu zjednodušené reprezentace zábradlí, při které jsou k úplnému popisu návrhu použity detaily zábradlí. Podobně složité prvky jako zábradlí jsou i schodiště. Ta však nelze tak snadno zjednodušit. Omezte viditelnost schodišť na základní pohledy. Součásti a sestavy Omezte vytváření součástí a sestav na nezbytné prvky, abyste se vyhnuli přetížení modelu nepotřebnými detaily. Zvažte možnost vytváření součástí v samostatném modelu a jejich připojení k originálu. Kde je to možné, používejte místo jednotlivých prvků výztuží sady výztuží. Šablony projektů Nezaplňujte šablony projektů nadměrným počtem rodin, které mohou nebo nemusí být vhodné pro každý projekt. Spíše než komplexní šabloně dejte přednost minimální šabloně. Rastrové obrázky Odeberte nepotřebné rastrové obrázky a rendrování. Při použití rastrových obrázků dochází ke zvýšení požadavků na výkon a velikost souborů a tím i k nárůstu nákladů, které je nutné minimalizovat. Monochromatické rastrové obrázky jsou menší než barevné obrázky. Uložte černobílé rastrové obrázky ve formátu 1 bit na pixel místo použití formátů JPG nebo TIF. Program Malování společnosti Microsoft označuje tento formát jako černobílý rastr. Velké rastrové obrázky (například loga) zmenšené tak, aby se vešly do rohových razítek, si zachovají původní velikost souboru. Zvažte vytvoření menšího zjednodušeného obrázku pro import do aplikace Revit. Stěny Stěny by neměly přesahovat přes více podlaží. V takovém návrhu mohou vzniknout vztahy mezi podlažími, které výrazně prodlouží dobu potřebnou k aktualizaci modelu. Místnosti a prostory Možnost Ohraničení místnosti vybírejte pro připojené soubory pouze v případě, že jsou tyto soubory nezbytně nutné k ohraničení objemů (místností a prostorů). Aplikace Revit bude potřebovat tyto další hranice zpracovat, což může ovlivnit výkon modelu. Tato možnost je parametrem typu propojeného souboru. Ihned vyřešte upozornění týkající se překrývání hranic místností. Při existenci dvou podlaží se stejnou výškou bude aplikace Revit pracovat lépe, když se budou všechny místnosti nacházet na jednom z těchto podlaží, než kdyby byly stejné místnosti rozděleny mezi dvě podlaží. Předcházejte vzájemnému překrývání totožných čar oddělujících místnosti a překrývání stěn. Chcete-li vyhledat čáry oddělení místností v modelu, vytvořte šablonu pohledu drátového modelu s viditelnými stěnami a místnostmi nebo čarami oddělení prostoru. Nastavte barvu čar oddělujících místnosti nebo prostory na červenou a použijte velkou tloušťku čar, aby je bylo možné snadno rozpoznat. 17

18 Za účelem lepší ovladatelnosti umísťujte čáry oddělující místnosti do jedné pracovní sady. (Viz část Pracovní sady.) Při vypnutí výpočtu objemu může dojít ke zvýšení výkonu, ale bude vypnuto mnoho analytických funkcí objemu v aplikaci MEP. Pokud je výpočet objemu vypnutý, aplikace Revit znázorní místnosti jako jednoduchá vysunutí, a to bez ohledu na stropy, střechy, podlahy a další horní nebo dolní hranice. Nastaveni výpočtu objemu je uloženo v šabloně aplikace Revit, takže může být ve výchozím nastavení vypnuté a být zapnuto pouze v případě, že je potřeba provést následující akce: zobrazit přesnější barevné výplně místností v řezech, zajistit, aby aplikace Revit vypočítala hodnoty objemů pro každou místnost ještě před tiskem plánovaných objemů místností, exportovat soubor gbxml, provést analýzu výkonnosti budovy, zohlednit umístění prvků v objemech na základě geometrie ohraničeného objemu. Chcete-li změnit nastavení výpočtu objemu místnosti, postupujte podle těchto kroků: 1. Na pásu karet klikněte na kartu Architektura, rozbalte nástroje Místnosti a plochy a vyberte položku Výpočty ploch a objemů. 2. Na kartě Výpočty v dialogu Výpočty ploch a objemů vyberte pod položkou Výpočty objemů možnost Pouze plochy nebo možnost Plochy a objemy. 3. Klikněte na tlačítko OK. Pohledy Chcete-li zlepšit výkon při otevírání projektu, je dobré jako počáteční pohled nastavit pohled schéma/kresba s malým počtem prvků nebo bez prvků (karta Správa panel Správa projektu Počáteční pohled). Kde je to možné, minimalizujte hloubku pohledu v bokorysném a půdorysném pohledu a v řezu tak, aby geometrie skrytá jinými prvky v pohledu neměla vliv na výkon kreslení pohledu. Zvažte zadní oříznutí pohledů, aby se snížilo množství geometrie uchovávané v pohledu. Práce spojené s dodatečným ořezáváním objektů v důsledku zadního oříznutí je často více než s odsazením při údržbě výsledné menší geometrie. Při práci ve 3D pohledu používejte k omezení viditelné geometrie ořezové kvádry. Minimalizujte počet pohledů, aby se snížila velikost modelu. Statické modely, které mají být připojeny k aktivním modelům (například v případě existujícího kontextového modelu budovy přiléhajícího k modelu nové stavby), optimalizujte tak, že z nich odstraníte co nejvíce pohledů. Při práci v prostředí připojených souborů použijte režimy zobrazení Drátový model nebo Stínování. Neskrývejte velký počet samostatných prvků v pohledech. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

19 Vypněte nepotřebné kategorie v nastavení Viditelnost/zobrazení a v šablonách. Použitím nástroje Vložit zarovnané u zavřených pohledů dojde k otevření a zavření cílových pohledů. Pokud potřebujete tuto operaci opakovat několikrát, zlepší se výkon tím, když před zahájením posloupnosti operací vkládání otevřete všechny cílové pohledy. Kreslení a uchopování lze urychlit přiblížením. Pokud čáry uchopení ve zhuštěném pohledu vypadají, jako by se rozbíhaly do všech směrů, zrušte v dialogu pro uchopení zaškrtnutí políčka Uchopit ke vzdáleným objektům (karta Správa panel Nastavení Uchopování). Zavřete nepotřebná okna. Při práci ve 3D pohledu je většina souboru umístěna do paměti RAM. Také se doporučuje, aby byly během ukládání do centrálního souboru tyto pohledy zavřené, protože aplikace Revit tento složitý pohled v rámci procesu ukládání aktualizujte. Uživatelé při práci na projektu často otevírají více pohledů. Přestože je aplikace Revit optimalizována tak, aby aktualizovala pouze pohledy, které uživatel vidí nebo bude vidět, můžete zavřením skrytých pohledů obnovit paměť vyhrazenou pro tyto pohledy. Přiřaďte k danému pohledu odpovídající úroveň vizuálních detailů. V půdorysném pohledu 1/8 může být přiřazení vysoké úrovně detailu zobrazení zbytečné. Pokud existuje mnoho hladin spojů stěn na trase, půdorysné pohledy s vysokou a střední úrovni detailů se otevírají pomalu. Jestliže nepotřebujete zobrazovat větší detaily, použijte nastavení nízké úrovně detailů pohledu. 19

20 Vypněte stíny v pohledech, ve kterých jsou zbytečné. Pokud to není zcela nezbytné, vypněte před tiskem pohledů stíny. Chcete-li omezit množství informací vykreslovaných při navigaci v pohledu a optimalizovat rychlost při posouvání, přibližování a oddalování a otáčení modelu, použijte nastavení Kreslit pouze viditelné prvky (Revit Možnosti Grafika). Pracovní sady Aplikace Revit původně implementovala pracovní sady jako mechanismus, který umožní více uživatelům spolupracovat na jednom modelu převzetím dočasného vlastnictví uživatelsky definovaných skupin prvků. Vydání pracovní sady zabránilo ostatním uživatelům v úpravách jakékoli části této pracovní sady, dokud nebylo ovládání prostřednictvím operace Uložit do centrálního souboru předáno zpět. V současné době pracuje aplikace Revit s transparentním vypůjčováním prvků, při kterém je vlastnictví upravovaného prvku automaticky přiřazeno uživateli, což umožňuje intuitivnější práci s modelem v prostředí s více uživateli. Díky vypůjčování prvků si uživatelé vyberou prvky, které chtějí upravit, a aplikace Revit pak může bezobslužně udělovat a spravovat vlastnictví prvků, dokud uživatel další operací Synchronizovat s centrálním souborem nezpřístupní upravené prvky ostatním uživatelům modelu. Pracovní sady jsou nadále velmi užitečné pro oddělování dat, optimální pracovní postupy a dobrou správu dat, protože umožňují selektivní otevírání a zavírání částí projektu ve všech pohledech projektu. Tato úroveň ovládání může představovat výhodu oproti funkcím závislým na pohledu, jako jsou například funkce Filtry pohledů nebo Viditelnost/zobrazení v některých pracovních postupech. Možnost vydání pracovní sady je za určitých okolností uvedených níže nadále užitečná, ale obecně se odsvědčilo používat místo vydávání celých pracovních sad funkci vypůjčování prvků. Tým zaměřený na platformu Revit doporučuje, aby byly pracovní sady nejčastěji využívány k oddělení koncepčních oblastí projektu, ke kterým patří: samostatné budovy, osnovy a úrovně, jádro budovy, konstrukce budovy, nábytek a vybavení spadající do více kategorií, prostorově identifikovatelné oblasti jedné budovy (například křídla), Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

21 připojené soubory RVT a DWG, čáry oddělující místnosti (viz část Místnosti a prostory). Vydání pracovní sady lze občas využít v případě, že je potřeba zajistit ochranu některých prvků modelu, například osnovy budovy nebo připojených souborů, před neúmyslnou změnou. V takovém případě správci BIM nebo vedoucí týmů někdy zvolí vydání pracovních sad obsahujících tyto prvky, aby nemohly být náhodně upraveny nebo přemístěny. Je třeba vzít v úvahu následující doporučení: Pracovní sady mohou pomoci při správě viditelnosti prvků, aby se zvýšila přehlednost během úprav a snížilo se využití paměti aplikací Revit. Zavřením aktuálně nepotřebných pracovních sad se může uvolnit přidělená paměť RAM, kterou aplikace Revit využije při paměťově náročných úlohách, například při tisku, exportu a upgradu existujících modelů na aktuální verzi aplikace Revit. Vkládejte připojené a importované soubory do samostatných pracovních sad a zavírejte pracovní sady, když nejsou používány. Při otevírání souboru projektu se sdílením práce používejte selektivní otevírání pracovních sad. Zavřete pracovní sady, které nejsou pro danou relaci úprav nutné. Sdílení práce Každý rozsáhlý projekt vyžaduje neustálou koordinaci týmu. Většina uživatelů si uvědomila mnohé výhody vybavení týmu softwarem pro rychlé zprávy (IM), který pomáhá koordinovat úpravy a ukládání modelů mezi geograficky dislokovanými týmy. Při provádění podstatných změn v projektu (přesouvání podlaží nebo změny hlavní geometrie) provádějte příslušnou operaci tehdy, když se souborem nepracují žádní jiní uživatelé a když uživatelé uvolnili všechny prvky. Po dokončení změn požádejte všechny uživatele, aby si vytvořili nové místní soubory. Operace Synchronizovat s centrálním souborem lze urychlit tím, že se nejprve použije příkaz Znovu načíst nejnovější. Pokud byl projekt upravován jinými uživateli po dobu jednoho dne nebo déle, bude pravděpodobně rychlejší vytvořit nový místní model z centrálního modelu a nepoužívat příkaz Znovu načíst nejnovější, který aktualizuje samostatný místní model se zpožděním jednoho nebo dvou dní oproti zbytku týmu. Snažte se zachovávat parametry pracovních stanic projektového týmu na srovnatelné úrovni. Výrazně nižší parametry počítače v případě jednoho člena týmu mohou snížit celkovou výkonnost projektu. Aplikace Revit uloží do centrálního souboru vždy pouze jeden místní model. Když se blíží konečné termíny a zvyšuje se frekvence ukládání do centrálního souboru, lze operace Uložit do centrálního souboru v rámci týmu koordinovat pomocí doplňku Worksharing Monitor. Členové týmu si také mohou pravidelné ukládání do centrálního modelu časově rozvrhnout, a to buď sdělením záměru uložení do centrálního souboru týmu, nebo přiřazením standardního času ukládání (například deset nebo patnáct minut po celé hodině) každému členovi týmu. Pokud nastane kolize pokusů o synchronizaci s centrálním souborem, zobrazí aplikace Revit dialog s oznámením, že do centrálního souboru aktuálně ukládá jiný uživatel. Při zrušení operace Synchronizovat s centrálním souborem nebude požadavek na uložení zařazen do fronty, takže uživatel může v době, než se znovu pokusí o synchronizaci s centrálním souborem, pokračovat v úpravách místního souboru. Aplikace Revit se před uložením pokusí aktualizovat všechny otevřené pohledy, takže pokud je při zahájení operace ukládání otevřen pouze jeden jednoduchý pohled, například pohled schéma/kresba, výkon místního ukládání i ukládání do centrálního souboru se zvýší. Chcete-li snížit využití disku, pravidelně komprimujte centrální a místní soubory. 21

22 Optimalizace konstrukcí a osvědčené postupy Správa analytického modelu Pokud nepoužíváte analytický model nebo se nezabýváte připojením analytického modelu, můžete vypnout automatickou funkci kontroly analytické podpory, což může výrazně zvýšit výkon modelu. Chcete-li tuto funkci vypnout, přejděte do nabídky aplikace Revit Možnosti Uživatelské rozhraní a zrušte zaškrtnutí políčka Konstrukční analýza a nástroje. Poznámka: Chcete-li vypnout funkci kontroly analytické podpory v projektu se sdílením práce, změňte nastavení Uživatelské rozhraní v místních počítačích VŠECH uživatelů, kteří pracují na tomto projektu. Poznámka: Po opětovné aktivaci nastavení Konstrukční analýza a nástroje v existujícím projektu může při opakovaném otevírání modelu nebo přidávání nového konstrukčního prvku do modelu dojít k velmi dlouhé prodlevě a čekání, protože aplikace Revit musí přepočítat všechny údaje analytické kontroly. Po dokončení výpočtu by k této prodlevě již nemělo dojít. Spojovací prvky Pokud je to možné, vyhněte se rozsáhlému modelování 3D přípojů, například spojovacích desek a šroubů. Při vytváření typických detailů raději vytvořte nebo použijte 2D přípoje komponent detailů. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

23 Optimalizace TZB a osvědčené postupy Výkon pohledu Nastavení Styl zobrazení modelu mají největší vliv na výkon při operacích manipulací s pohledy (posuv, posun pohledu a zoom). Z důvodu požadavku dynamického generování mezer a skrytých čar při překrývání prvků v pohledu je styl Skryté čáry nejnáročnější na zpracování, a proto má značný vliv na výkon v pohledech s mnoha viditelnými prvky. Následující osvědčené postupy pomohou zmírnit tento vliv na výkon a zefektivnit pracovní postupy projektu. Pohledy modelování a výkresu Chcete-li zefektivnit pracovní postup projektu, doporučuje se vytvořit pohledy modelování i pohledy výkresu pro stejné oblasti budovy. Postupujte podle těchto pokynů: Pohledy modelování je třeba nakonfigurovat tak, aby používaly styl zobrazení modelu Drátový model. Pohledy výkresu by měly být nakonfigurovány tak, aby k vytvoření požadovaného vzhledu stavební dokumentace používaly styl zobrazení modelu Skryté čáry. Pro pohledy výkresu používejte závislé pohledy, které umožňují zobrazit více oblastí celkového podlaží v různých pohledech, aniž by byly nutné duplicitní poznámky. Odlište pohledy modelování od pohledů výkresů v názvu pohledu i dílčí disciplíně, čímž zajistíte logické uspořádání pohledu pro uživatele a pomůžete zajistit správné použití. Pomocí šablon pohledů zefektivníte vytváření těchto pohledů a docílíte konzistence. Barevné výplně trubek a potrubí používejte pouze v pohledech modelování, ve kterých je použit styl zobrazení modelu Drátový model. Optimalizace výkonu při použití skrytých čar Výkon v pohledech se zapnutým stylem zobrazení modelu Skryté čáry přímo souvisí s počtem ploch, které jsou zobrazeny v pohledu. I když se v pohledu aplikace Revit prvky zobrazují jako 2D čáry, v modelu jsou to 3D objekty, které se skládají z ploch. Plochy jsou zpracovány grafickým systémem aplikace Revit a zobrazí se v pohledu jako 2D čáry. Pomocí následujících osvědčených postupů optimalizujete výkon pohledů se zapnutým stylem zobrazení modelu Skryté čáry. Pokud to není nutné, nepoužívejte při práci v mechanických pohledech vysokou úroveň detailů, protože reprezentace s mnoha čarami zpomalují výkon. Při práci se systémy HVAC obvykle dostačuje zobrazení potrubí jako jedné čáry na střední úrovni detailů. Pokud v návrzích technického vybavení budov používáte složité 3D komponenty, vypněte v pohledech výkresu viditelnost složité 3D geometrie. Místo složité 3D geometrie použijte modelové čáry, které vyjadřují celkový tvar komponenty v definici rodiny. Tyto modelové čáry zviditelněte v úrovni detailů definované v pohledech listu. 23

24 Nastavením možnost Mech., skryté u položek Vnitřní mezera a Vnější mezera na hodnotu 0 můžete výrazně zvýšit výkon, pokud není hodnota nutná pro dokumentaci při práci se skrytými čarami v pohledu. Výkon při manipulaci s modelem Aplikace Revit umožňuje uživatelům vytvářet modely technického vybavení budov, často ve formě rozsáhlých propojených sítí. Výkonné analytické možnosti aplikace Revit umožňují ve spojení s modulem parametrických změn aplikace Revit tok dat přes propojenou síť při provádění manipulací. Nevhodná struktura a konfigurace rozsáhlých propojených sítí má výrazně negativní vliv na výkon při manipulaci s modelem. Ve srovnávacích testech dosahovaly správně strukturované modely podstatně lepšího výkonu. S rozšiřující se propojenou sítí je výkon manipulací s modelem (například přesun prvků, změny toků a připojování nových prvků) ovlivněn řadou faktorů. Pochopení těchto faktorů a dodržování níže uvedených osvědčených postupů umožní optimální výkon modelu. Vytváření systémů Místo ponechání všech prvků ve výchozím systému vytvořte logické systémy pro propojené sítě. Přiřazení prvků k systémům pomáhá optimalizovat šíření dat a usnadňuje analytická využití systémů, například při výpočtech poklesu tlaku. Testování zákaznických modelů se všemi prvky ve výchozím systému prokázalo výrazné zlepšení v případě, že propojené sítě byly znovu uspořádány jako logické systémy. Nastavení správných směrů toku ve spojkách Ujistěte se, že parametr Směr toku u spojek v rodinách v propojené síti není nastaven na hodnotu Obousměrný, pokud není rodina umístěna souběžně s propojenými sítěmi, například tlumiče a ventily. Obousměrné nastavení může ztížit určení toku, a tím ovlivnit výkon regenerace. Více souborů Zatímco zachování celého návrhu technického vybavení budovy v jednom dobře propojeném modelu umožňuje úplné šíření dat, velikost propojené sítě přímo souvisí s jejím výkonem manipulace. Testování prokázalo lineární snížení výkonu manipulace s rostoucí velikostí propojené sítě. Míra snížení přímo souvisí s tématy uvedenými v této části. Protože výkon propojených sítí s vyšší velikostí klesá, nad výhodami šíření a připojení dat může zvítězit potřeba vyššího výkonu při manipulaci s modelem. Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.

25 V případě rozsáhlých a složitých budov tedy výše uvedené osvědčené postupy nemusí poskytnout optimální výkon při manipulaci s modelem. V těchto případech by model měl být vytvořen v rámci více projektových souborů aplikace Revit. Existují dva základní způsoby strukturování projektových souborů aplikace MEP: podle disciplíny aplikace MEP nebo podle oblasti budovy. Oba tyto přístupy mají své výhody a nevýhody a konečná volba záleží na správci BIM/CAD. Podle disciplíny: Při použití této strategie budou vytvořeny samostatné soubory projektu pro jednotlivé disciplíny aplikace MEP, to znamená samostatné mechanické, elektrické, instalační a protipožární soubory. Podle oblasti: Při použití této strategie budou vytvořeny samostatné soubory projektu pro různé oblasti budovy a všechny disciplíny zůstanou v jednotlivých souborech. V zájmu dosažení optimální koordinace disciplín aplikace MEP musí být každá disciplína ve stejném projektovém souboru aplikace Revit. Toto uspořádání umožňuje disciplínám vzájemně se přímo připojit k jejich prvkům, například k elektrickým připojením nebo odtokovým připojením na mechanickém vybavení. Testování prováděné produktovým týmem navíc prokázalo, že samostatné propojené sítě se vzájemně výrazně neovlivňují; potrubní síť nemá výraznější vliv na manipulaci s modelem instalační sítě ve stejném projektovém souboru. Na základě těchto skutečností může být užitečné strukturovat rozsáhlé projekty podle oblasti budovy. Zjednodušení zobrazení architektonických prvků Zjednodušení zobrazení architektonických prvků může pomoci zvýšit výkon snížením viditelných prvků, které musí být generovány a zachovány v rámci pohledu. Chcete-li implementovat tuto strategie, použijte v pohledu nastavení Úroveň detailu. Například hrubou úroveň detailů lze použít na stěny, i když je pohled konfigurován tak, aby použil střední nebo vysokou úroveň (viz níže uvedené obrázky). V dialogu Přepsání viditelnosti/zobrazení pro daný pohled (klikněte na kartu Pohled panel Zobrazení Viditelnost/zobrazení) nastavte úroveň detailu příslušných komponent na nejjednodušší přijatelnou úroveň. Tato nastavení lze konfigurovat v šablonách pohledů a lze je použít v pohledech, což rychle zjednoduší úroveň detailů v rámci projektu. Stěna se střední úrovní detailu v pohledu ve středním detailu Stěna s hrubou úrovní detailu v pohledu ve středním detailu 25

26 Přepsání hrubých detailů v případě architektonických prvků Komunikace s oddělením podpory společnosti Autodesk Pokud kontaktujete technickou podporu společnosti Autodesk v souvislosti s problémy týkajícími se výkonu, poskytněte následující informace a materiály: Popis problému, ve kterém budou uvedeny například tyto informace: kdy k problému začalo docházet (pokud přesné datum nevíte, stačí alespoň přibližné datum), zda se problém vyskytl již někdy dříve, případné poslední změny hardwaru a softwaru v postiženém počítači, souhrn všech pokusů o vyřešení problému před kontaktováním podpory. Doprovodné materiály: soubory návrhů aplikace Autodesk obsažené v projektu: místní soubor, centrální soubor a všechny připojené soubory RVT, DWG a DWF, soubor žurnálu založený na aplikaci Revit z postiženého počítače. Chcete-li zjistit, jak získat soubor žurnálu, přejděte na následující odkaz: Pokud máte podezření na problém se sítí nebo problém s operačním systémem, získejte soubor s informacemi o systému (NFO). Chcete-li zjistit, jak získat soubor NFO, přejděte na následující odkaz: Autodesk and Revit are registered trademarks or trademarks of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.
