Architekton s.r.o. Rozvaděč RA1 MĚŘENÍ A REGULACE. Plynová kotelna - výměna kotlů. projektová činnost ve výstavbě IV.

Transkript

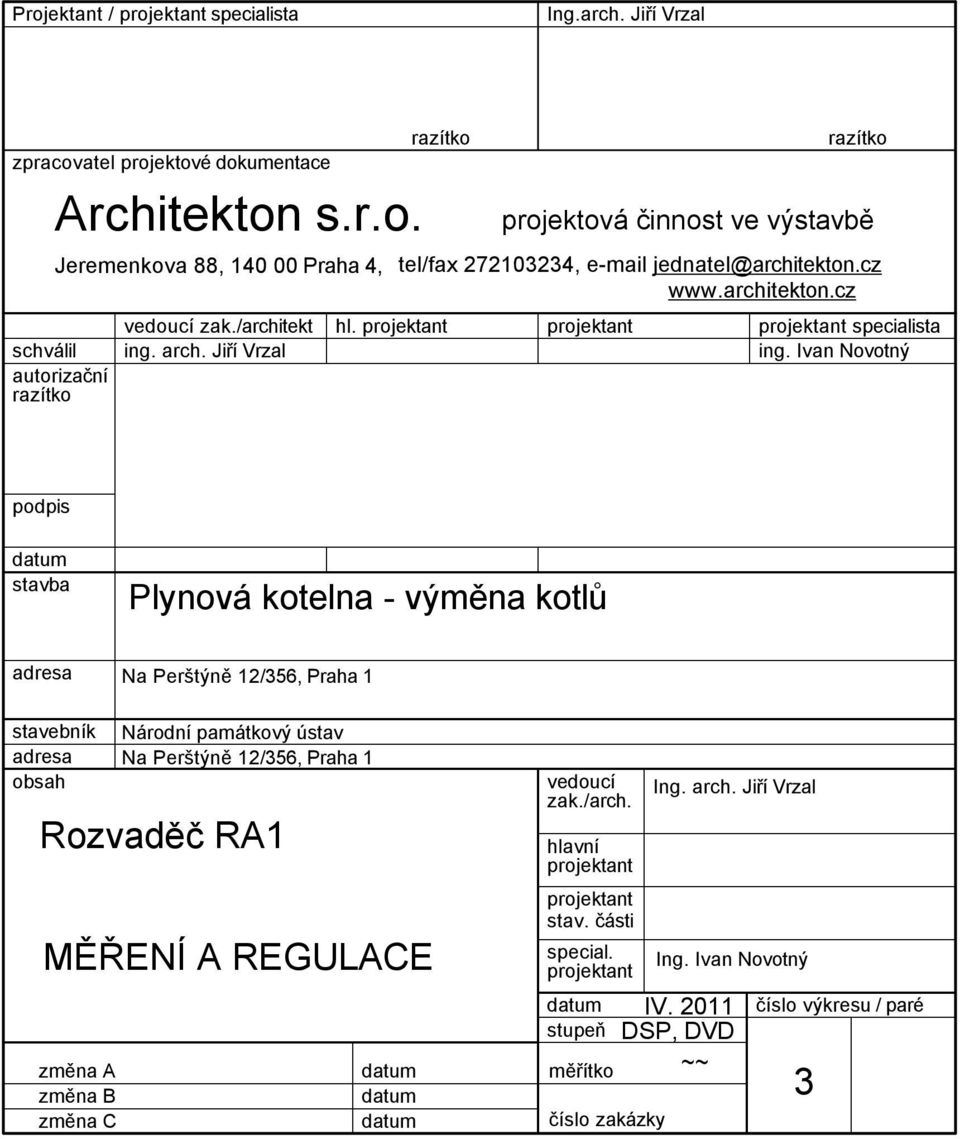

1 Projektant / projektant specialista Ing.arch. Jiří Vrzal zpracovatel projektové dokumentace Architekton s.r.o. Jeremenkova 88, Praha 4, schválil autorizační razítko vedoucí zak./architekt ing. arch. Jiří Vrzal razítko hl. projektant razítko projektová činnost ve výstavbě tel/fax , jednatel@architekton.cz projektant projektant specialista ing. Ivan Novotný podpis stavba Plynová kotelna - výměna kotlů adresa Na Perštýně 12/356, Praha 1 stavebník adresa obsah Rozvaděč RA1 změna A změna B změna C Národní památkový ústav Na Perštýně 12/356, Praha 1 MĚŘENÍ A REGULACE vedoucí zak./arch. hlavní projektant projektant stav. části special. projektant stupeň měřítko číslo zakázky Ing. arch. Jiří Vrzal Ing. Ivan Novotný IV DSP, DVD ~~ číslo výkresu / paré 3

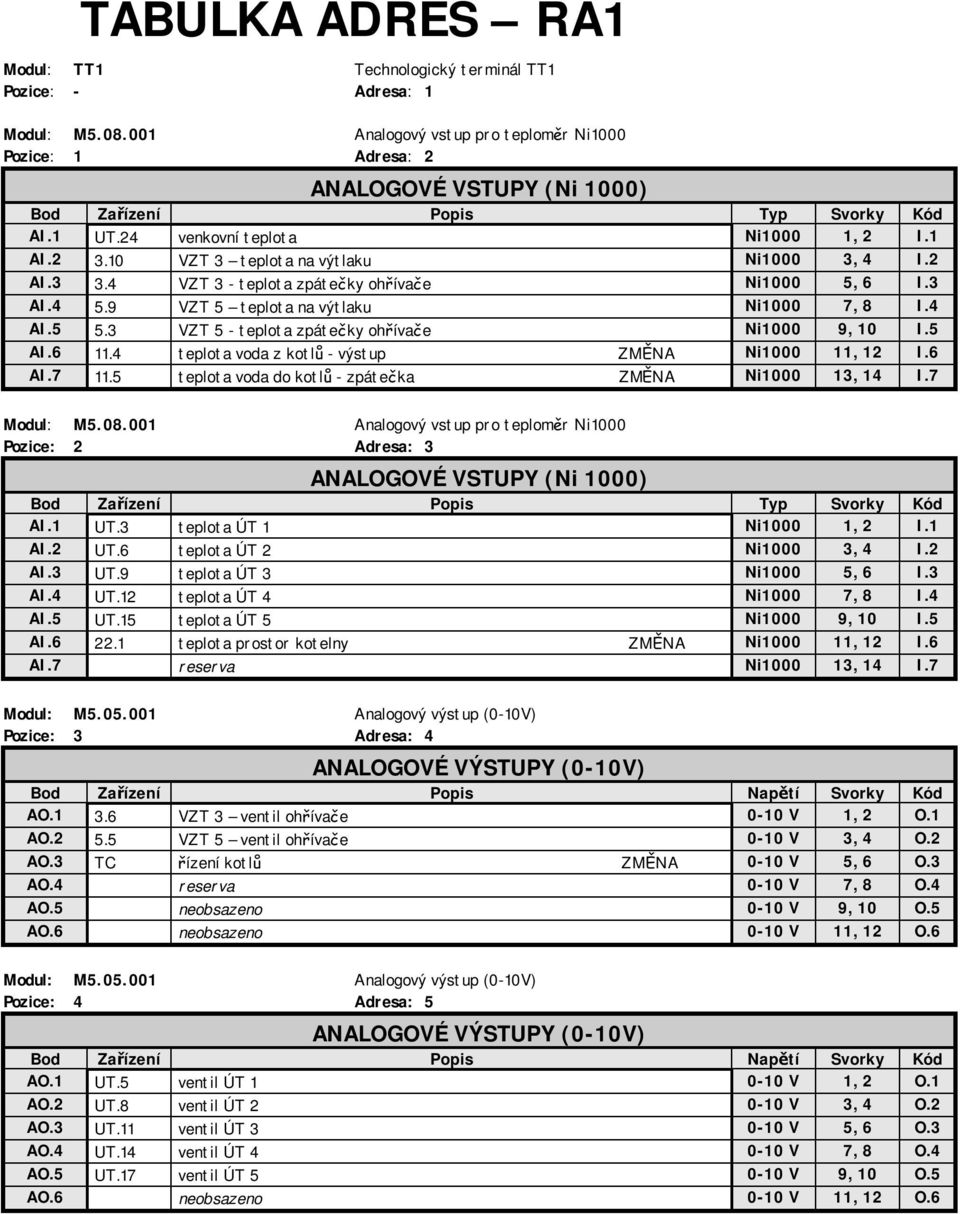

2 TABULKA ADRES RA1 Modul: TT1 Technologický terminál TT1 Pozice: - Adresa: 1 Modul: M Analogový vstup pro teploměr Ni1000 Pozice: 1 Adresa: 2 ANALOGOVÉ VSTUPY (Ni 1000) Bod Zařízení Popis Typ Svorky Kód AI.1 UT.24 venkovní teplota Ni1000 1, 2 I.1 AI VZT 3 teplota na výtlaku Ni1000 3, 4 I.2 AI VZT 3 - teplota zpátečky ohřívače Ni1000 5, 6 I.3 AI VZT 5 teplota na výtlaku Ni1000 7, 8 I.4 AI VZT 5 - teplota zpátečky ohřívače Ni1000 9, 10 I.5 AI teplota voda z kotlů - výstup ZMĚNA Ni , 12 I.6 AI teplota voda do kotlů - zpátečka ZMĚNA Ni , 14 I.7 Modul: M Analogový vstup pro teploměr Ni1000 Pozice: 2 Adresa: 3 ANALOGOVÉ VSTUPY (Ni 1000) Bod Zařízení Popis Typ Svorky Kód AI.1 UT.3 teplota ÚT 1 Ni1000 1, 2 I.1 AI.2 UT.6 teplota ÚT 2 Ni1000 3, 4 I.2 AI.3 UT.9 teplota ÚT 3 Ni1000 5, 6 I.3 AI.4 UT.12 teplota ÚT 4 Ni1000 7, 8 I.4 AI.5 UT.15 teplota ÚT 5 Ni1000 9, 10 I.5 AI teplota prostor kotelny ZMĚNA Ni , 12 I.6 AI.7 reserva Ni , 14 I.7 Modul: M Analogový výstup (0-10V) Pozice: 3 Adresa: 4 ANALOGOVÉ VÝSTUPY (0-10V) AO VZT 3 ventil ohřívače 0-10 V 1, 2 O.1 AO VZT 5 ventil ohřívače 0-10 V 3, 4 O.2 AO.3 TC řízení kotlů ZMĚNA 0-10 V 5, 6 O.3 AO.4 reserva 0-10 V 7, 8 O.4 AO.5 neobsazeno 0-10 V 9, 10 O.5 AO.6 neobsazeno 0-10 V 11, 12 O.6 Modul: M Analogový výstup (0-10V) Pozice: 4 Adresa: 5 ANALOGOVÉ VÝSTUPY (0-10V) AO.1 UT.5 ventil ÚT V 1, 2 O.1 AO.2 UT.8 ventil ÚT V 3, 4 O.2 AO.3 UT.11 ventil ÚT V 5, 6 O.3 AO.4 UT.14 ventil ÚT V 7, 8 O.4 AO.5 UT.17 ventil ÚT V 9, 10 O.5 AO.6 neobsazeno 0-10 V 11, 12 O.6

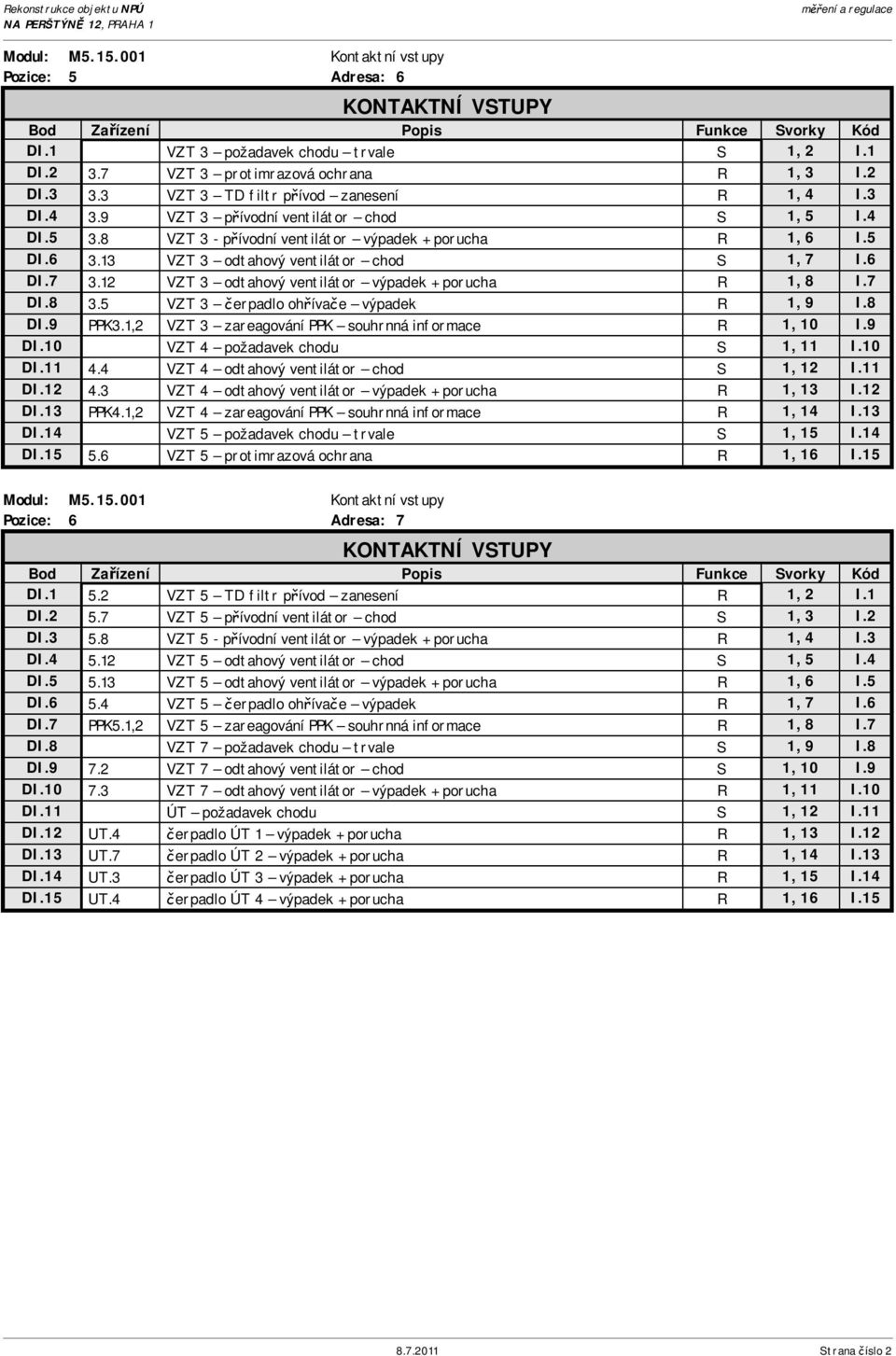

3 Rekonstrukce objektu NPÚ NA PERŠTÝNĚ 12, PRAHA 1 měření a regulace Modul: M Kontaktní vstupy Pozice: 5 Adresa: 6 KONTAKTNÍ VSTUPY Bod Zařízení Popis Funkce Svorky Kód DI.1 VZT 3 požadavek chodu trvale S 1, 2 I.1 DI VZT 3 protimrazová ochrana R 1, 3 I.2 DI VZT 3 TD filtr přívod zanesení R 1, 4 I.3 DI VZT 3 přívodní ventilátor chod S 1, 5 I.4 DI VZT 3 - přívodní ventilátor výpadek + porucha R 1, 6 I.5 DI VZT 3 odtahový ventilátor chod S 1, 7 I.6 DI VZT 3 odtahový ventilátor výpadek + porucha R 1, 8 I.7 DI VZT 3 čerpadlo ohřívače výpadek R 1, 9 I.8 DI.9 PPK3.1,2 VZT 3 zareagování PPK souhrnná informace R 1, 10 I.9 DI.10 VZT 4 požadavek chodu S 1, 11 I.10 DI VZT 4 odtahový ventilátor chod S 1, 12 I.11 DI VZT 4 odtahový ventilátor výpadek + porucha R 1, 13 I.12 DI.13 PPK4.1,2 VZT 4 zareagování PPK souhrnná informace R 1, 14 I.13 DI.14 VZT 5 požadavek chodu trvale S 1, 15 I.14 DI VZT 5 protimrazová ochrana R 1, 16 I.15 Modul: M Kontaktní vstupy Pozice: 6 Adresa: 7 KONTAKTNÍ VSTUPY Bod Zařízení Popis Funkce Svorky Kód DI VZT 5 TD filtr přívod zanesení R 1, 2 I.1 DI VZT 5 přívodní ventilátor chod S 1, 3 I.2 DI VZT 5 - přívodní ventilátor výpadek + porucha R 1, 4 I.3 DI VZT 5 odtahový ventilátor chod S 1, 5 I.4 DI VZT 5 odtahový ventilátor výpadek + porucha R 1, 6 I.5 DI VZT 5 čerpadlo ohřívače výpadek R 1, 7 I.6 DI.7 PPK5.1,2 VZT 5 zareagování PPK souhrnná informace R 1, 8 I.7 DI.8 VZT 7 požadavek chodu trvale S 1, 9 I.8 DI VZT 7 odtahový ventilátor chod S 1, 10 I.9 DI VZT 7 odtahový ventilátor výpadek + porucha R 1, 11 I.10 DI.11 ÚT požadavek chodu S 1, 12 I.11 DI.12 UT.4 čerpadlo ÚT 1 výpadek + porucha R 1, 13 I.12 DI.13 UT.7 čerpadlo ÚT 2 výpadek + porucha R 1, 14 I.13 DI.14 UT.3 čerpadlo ÚT 3 výpadek + porucha R 1, 15 I.14 DI.15 UT.4 čerpadlo ÚT 4 výpadek + porucha R 1, 16 I Strana číslo 2

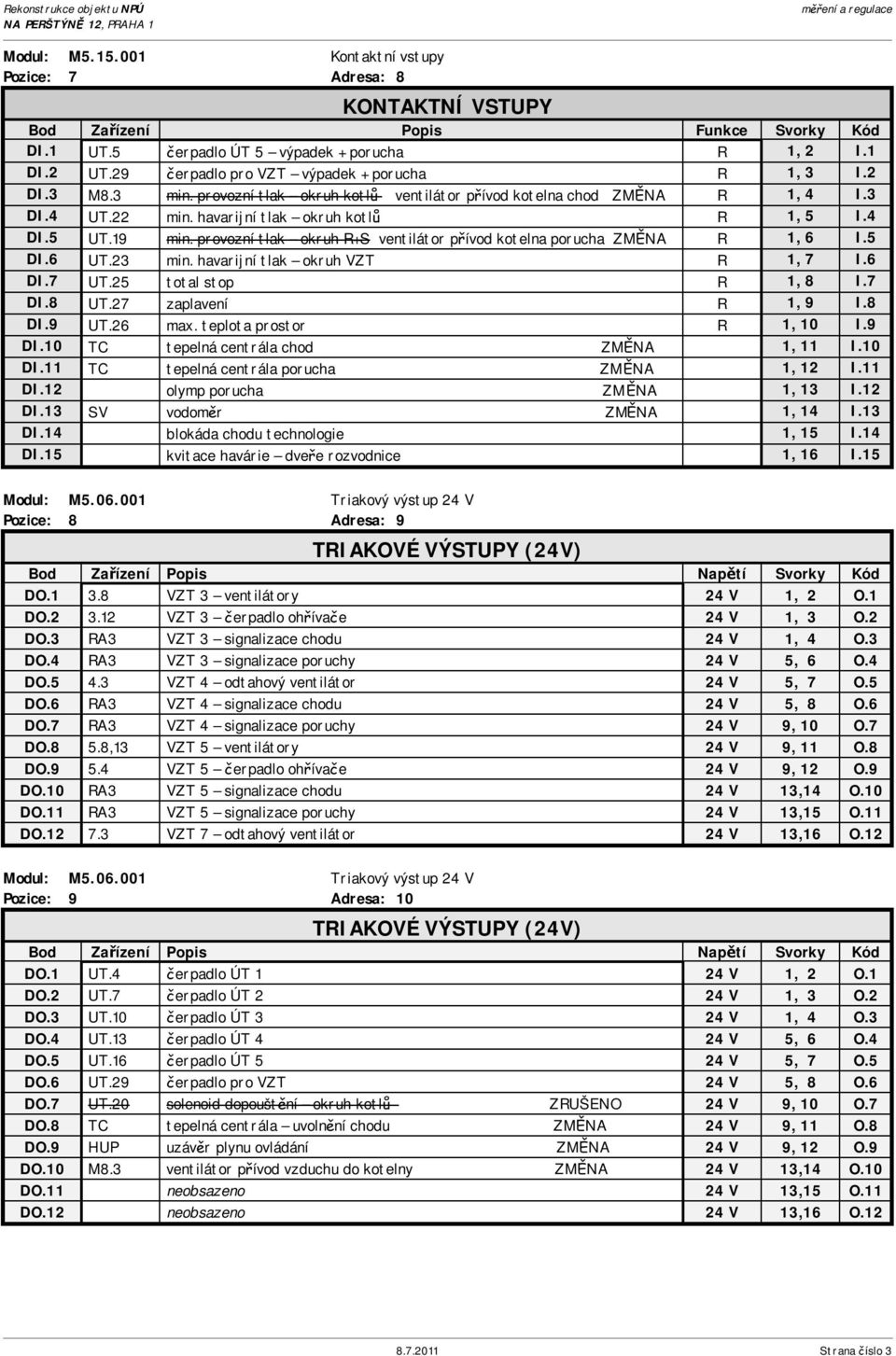

4 Rekonstrukce objektu NPÚ NA PERŠTÝNĚ 12, PRAHA 1 měření a regulace Modul: M Kontaktní vstupy Pozice: 7 Adresa: 8 KONTAKTNÍ VSTUPY Bod Zařízení Popis Funkce Svorky Kód DI.1 UT.5 čerpadlo ÚT 5 výpadek + porucha R 1, 2 I.1 DI.2 UT.29 čerpadlo pro VZT výpadek + porucha R 1, 3 I.2 DI.3 M8.3 min. provozní tlak okruh kotlů ventilátor přívod kotelna chod ZMĚNA R 1, 4 I.3 DI.4 UT.22 min. havarijní tlak okruh kotlů R 1, 5 I.4 DI.5 UT.19 min. provozní tlak okruh R+S ventilátor přívod kotelna porucha ZMĚNA R 1, 6 I.5 DI.6 UT.23 min. havarijní tlak okruh VZT R 1, 7 I.6 DI.7 UT.25 total stop R 1, 8 I.7 DI.8 UT.27 zaplavení R 1, 9 I.8 DI.9 UT.26 max. teplota prostor R 1, 10 I.9 DI.10 TC tepelná centrála chod ZMĚNA 1, 11 I.10 DI.11 TC tepelná centrála porucha ZMĚNA 1, 12 I.11 DI.12 olymp porucha ZMĚNA 1, 13 I.12 DI.13 SV vodoměr ZMĚNA 1, 14 I.13 DI.14 blokáda chodu technologie 1, 15 I.14 DI.15 kvitace havárie dveře rozvodnice 1, 16 I.15 Modul: M Triakový výstup 24 V Pozice: 8 Adresa: 9 TRIAKOVÉ VÝSTUPY (24V) DO VZT 3 ventilátory 24 V 1, 2 O.1 DO VZT 3 čerpadlo ohřívače 24 V 1, 3 O.2 DO.3 RA3 VZT 3 signalizace chodu 24 V 1, 4 O.3 DO.4 RA3 VZT 3 signalizace poruchy 24 V 5, 6 O.4 DO VZT 4 odtahový ventilátor 24 V 5, 7 O.5 DO.6 RA3 VZT 4 signalizace chodu 24 V 5, 8 O.6 DO.7 RA3 VZT 4 signalizace poruchy 24 V 9, 10 O.7 DO.8 5.8,13 VZT 5 ventilátory 24 V 9, 11 O.8 DO VZT 5 čerpadlo ohřívače 24 V 9, 12 O.9 DO.10 RA3 VZT 5 signalizace chodu 24 V 13,14 O.10 DO.11 RA3 VZT 5 signalizace poruchy 24 V 13,15 O.11 DO VZT 7 odtahový ventilátor 24 V 13,16 O.12 Modul: M Triakový výstup 24 V Pozice: 9 Adresa: 10 TRIAKOVÉ VÝSTUPY (24V) DO.1 UT.4 čerpadlo ÚT 1 24 V 1, 2 O.1 DO.2 UT.7 čerpadlo ÚT 2 24 V 1, 3 O.2 DO.3 UT.10 čerpadlo ÚT 3 24 V 1, 4 O.3 DO.4 UT.13 čerpadlo ÚT 4 24 V 5, 6 O.4 DO.5 UT.16 čerpadlo ÚT 5 24 V 5, 7 O.5 DO.6 UT.29 čerpadlo pro VZT 24 V 5, 8 O.6 DO.7 UT.20 solenoid dopouštění okruh kotlů ZRUŠENO 24 V 9, 10 O.7 DO.8 TC tepelná centrála uvolnění chodu ZMĚNA 24 V 9, 11 O.8 DO.9 HUP uzávěr plynu ovládání ZMĚNA 24 V 9, 12 O.9 DO.10 M8.3 ventilátor přívod vzduchu do kotelny ZMĚNA 24 V 13,14 O.10 DO.11 neobsazeno 24 V 13,15 O.11 DO.12 neobsazeno 24 V 13,16 O Strana číslo 3

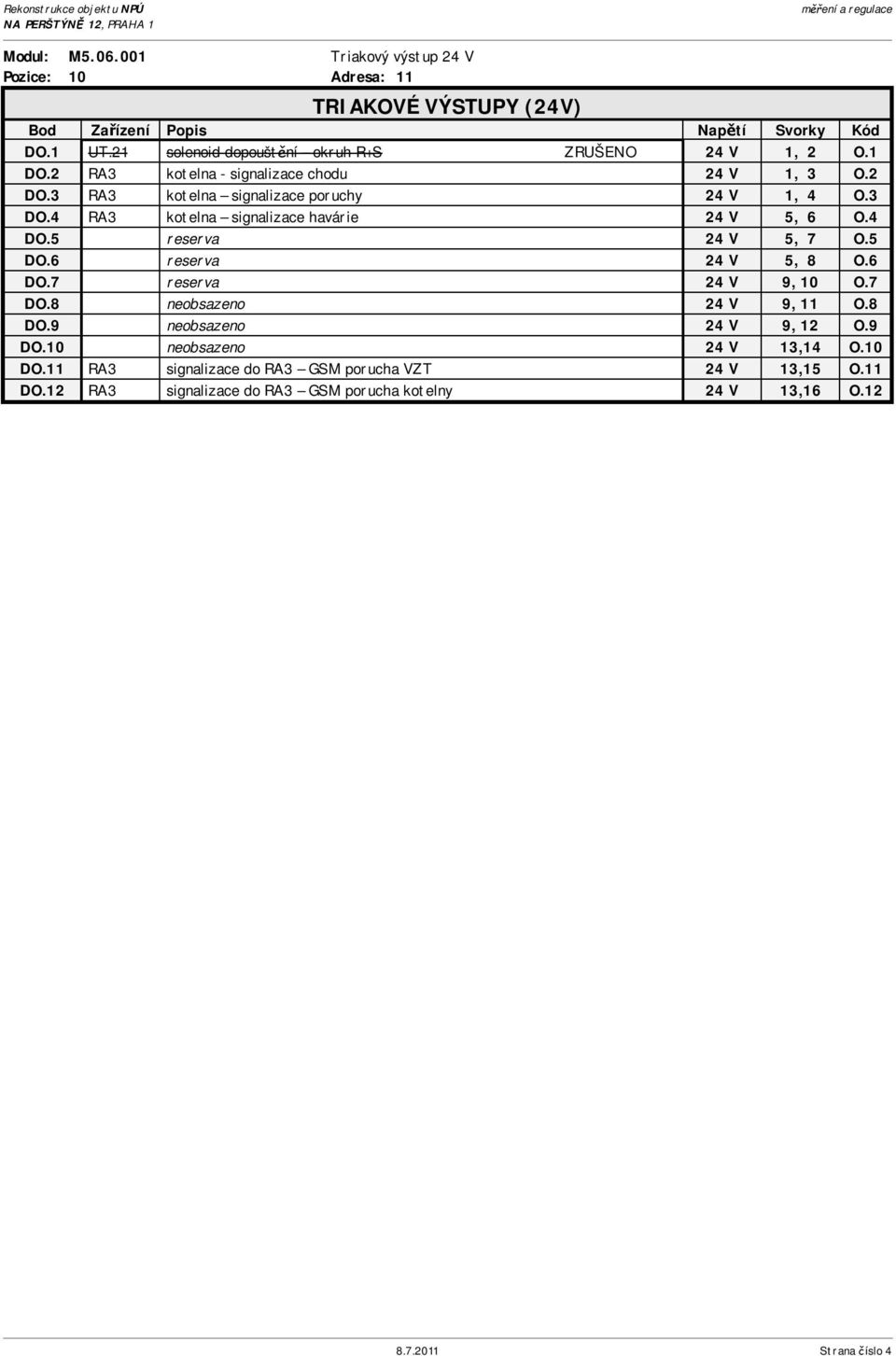

5 Rekonstrukce objektu NPÚ NA PERŠTÝNĚ 12, PRAHA 1 měření a regulace Modul: M Triakový výstup 24 V Pozice: 10 Adresa: 11 TRIAKOVÉ VÝSTUPY (24V) DO.1 UT.21 solenoid dopouštění okruh R+S ZRUŠENO 24 V 1, 2 O.1 DO.2 RA3 kotelna - signalizace chodu 24 V 1, 3 O.2 DO.3 RA3 kotelna signalizace poruchy 24 V 1, 4 O.3 DO.4 RA3 kotelna signalizace havárie 24 V 5, 6 O.4 DO.5 reserva 24 V 5, 7 O.5 DO.6 reserva 24 V 5, 8 O.6 DO.7 reserva 24 V 9, 10 O.7 DO.8 neobsazeno 24 V 9, 11 O.8 DO.9 neobsazeno 24 V 9, 12 O.9 DO.10 neobsazeno 24 V 13,14 O.10 DO.11 RA3 signalizace do RA3 GSM porucha VZT 24 V 13,15 O.11 DO.12 RA3 signalizace do RA3 GSM porucha kotelny 24 V 13,16 O Strana číslo 4

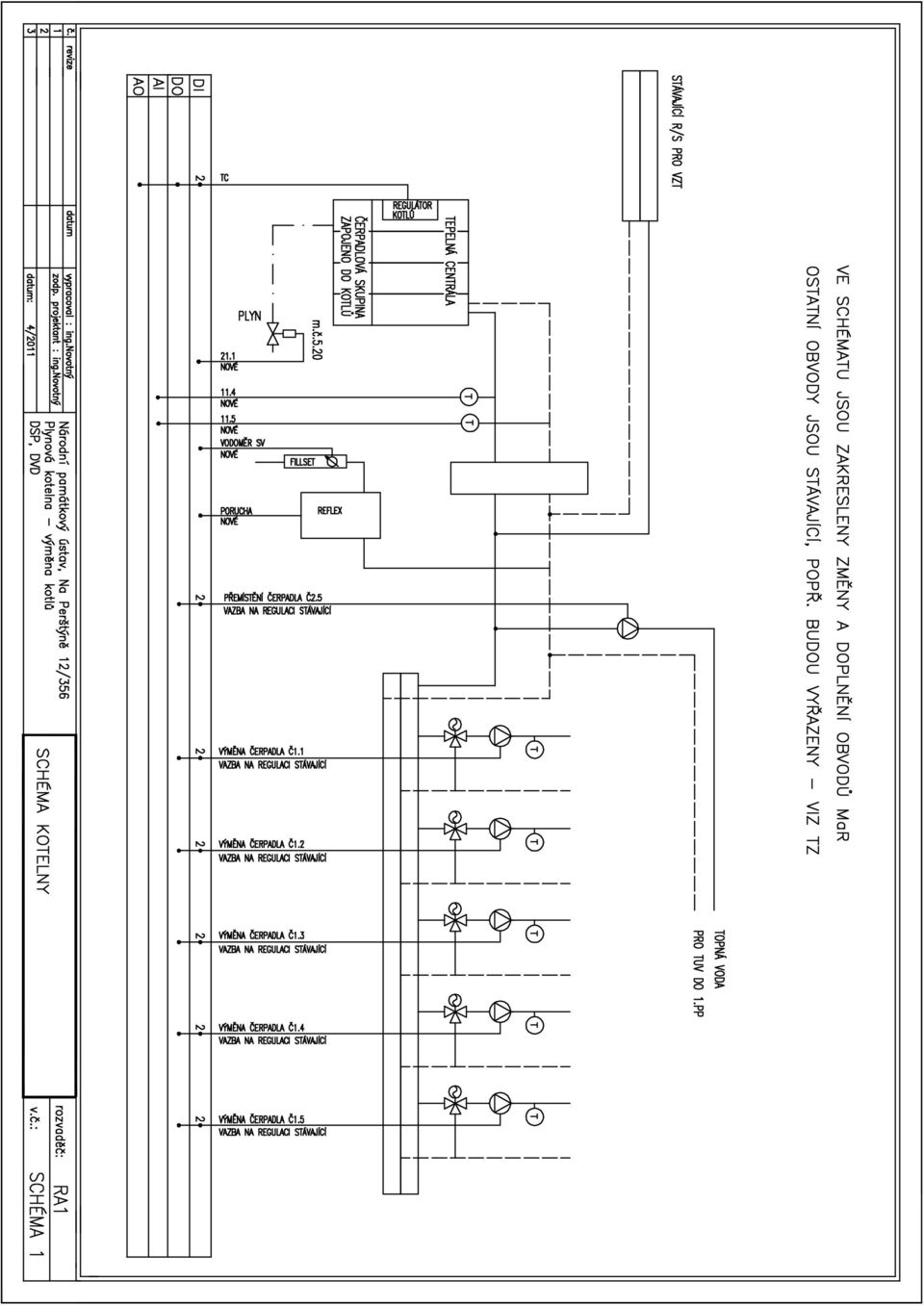

6

7

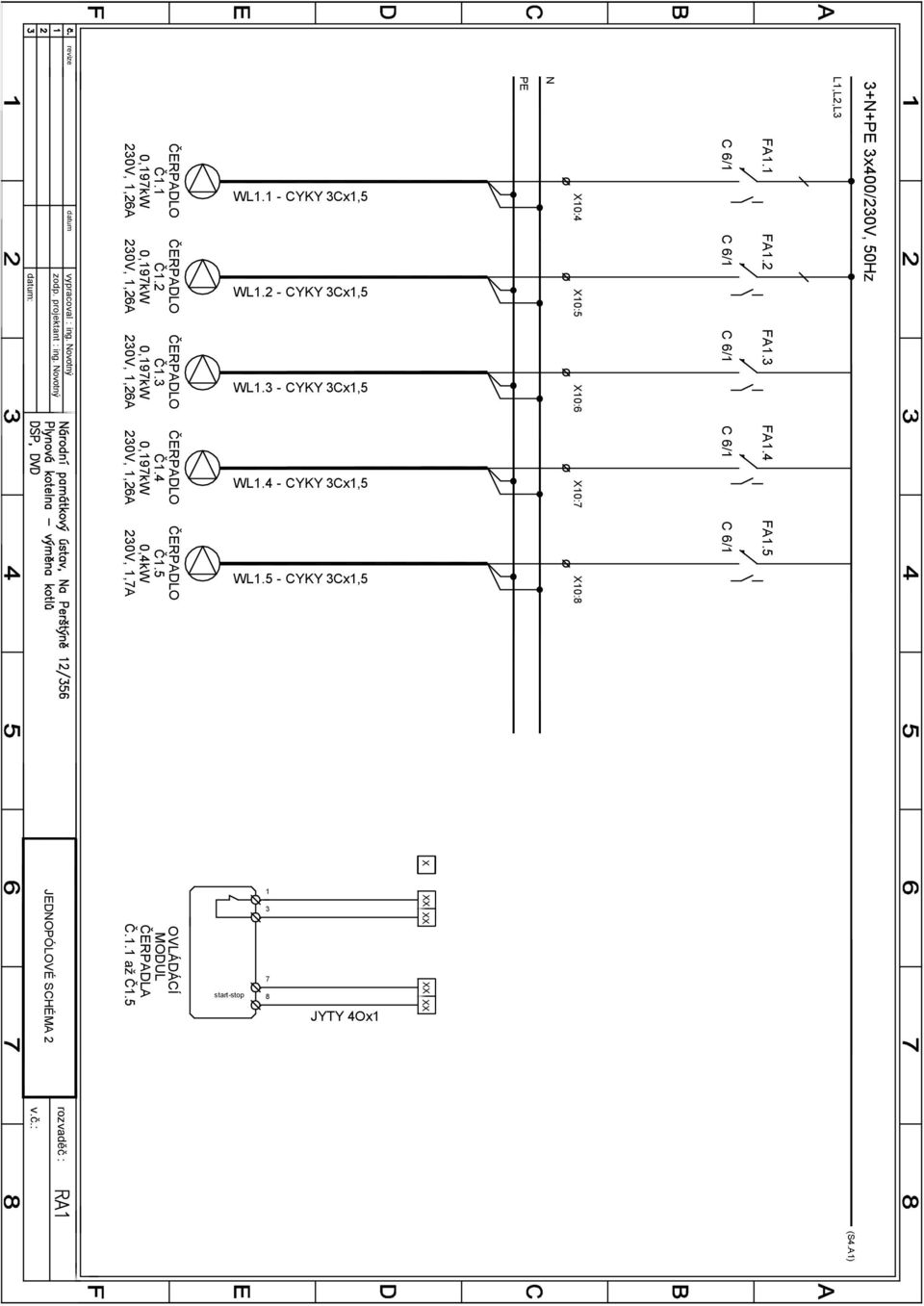

8 : revize vypracoval : ing. Novotný zodp. projektant : ing. Novotný TEPELNÁ CENTRÁLA MAGCONTROL ZÁS.230V AUTOMAT K WLTC - CYKY-J 3x1,5 WLMC - CYKY-J 3x2,5 PE N X10:1 X10:2 FATC 1x10A/B FA10 1x10A/D L1 L1 L1,L2,L3 3+N+PE 3x400/230V, 50Hz 0,3kW 1,2A VENTILÁTOR M8.3 WL8.3 - CYKY 3Cx1,5 PG13,5 X10:3 KM V 9A I> 1-1,6A GV2-ME06 FA8.3 L1 JEDNOPÓLOVÉ SCHÉMA 1 rozvaděč : v.č.: (S3.A1)
