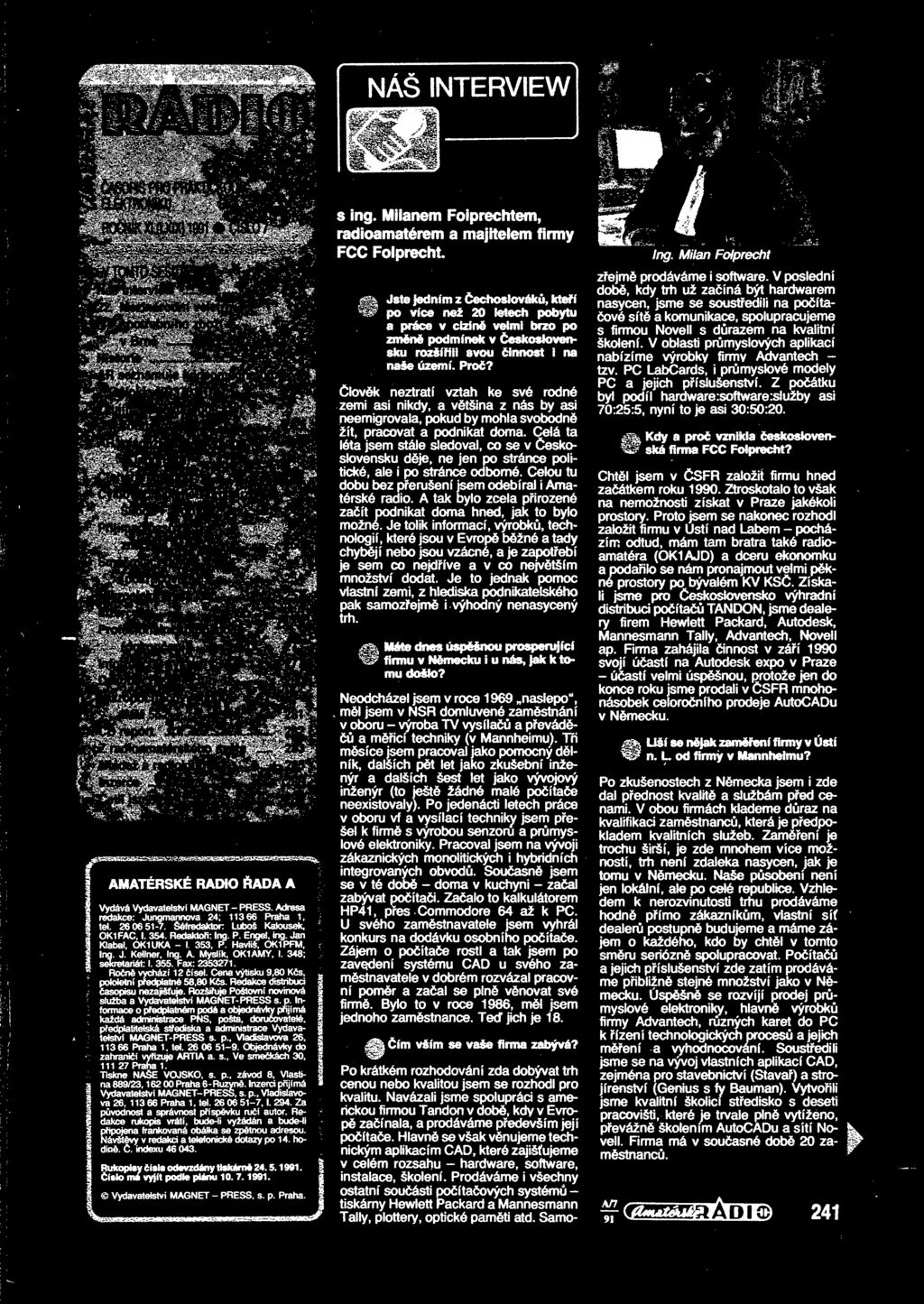

1 . NÁŠ INTERVIEW AMATÉRSKÉ RÁDIO ADA A Vydává Vydavatelství MAGNET - PRESS. Adresa redakce: Jungmannova 24; Praha 1 tel Šéfredaktor Luboš Kalousek OK1FAC Redaktoi: Ing. P. Engel ing. Jan Wabal OK1UKA - I. 353 P. HavHšT OK1PFM Ing. J. Kellner Ing. A. Myslík OK1AMY I. 348; sekretariát: I Fax: Boné vychází 12 ísel. Cena výtisku 980 Ks pololetní pedplatné 5880 Ks. Redakce distribuci asopisu nezajišuje. Rozšiuje Poštovní novinová služba a Vydavatelství MAGNET- PRESS s. p. Informace o pedplatném podá a objednávky pijímá každá administrace PNS pošta doruovatelé pedplatitelská stediska a administrace Vydavatelství MAGNET-PRESS s. p. Vladislavova Praha 1. tel Objednávky do zahranií vyizuje ARTIA a. s.. Ve smekách Praha 1. Tiskne NAŠE VOJSKO s. p závod 8 Vlastina 889/ Praha 6 -Ruzyn. Inzerci pijímá Vydavatelství MAGNET-PRESS s. p. Vladislavova Praha 1 tel Za pvodnost a správnost píspvku ruí autor. Redakce rukopis vrátí bude-li vyžádán a bude-íi pipojena frankovaná obálka se zptnou adresou. Návštvy v redakci a telefonické dotazy po 14. hodin.. indexu Rukopisy ište odevzdány tiskárn íslo rite vyjít podle piánu ) Vydavatelství MAGNET - PRESS s. p. Praha. s ing. Milanem Folprechtem radioamatérem a majitelem firmy FCC Folprecht. Jste Jedním z echoslovák kteí % po více než 20 letech pobytu a práce v cizíné velmi brzo po zrnné podmínek v eskoslovensku rozšíili svou innost i na naše území. Pro? lovk neztratí vztah ke své rodné zemi asi nikdy a vtšina z nás by asi neemigrovala pokud by mohla svobodn žít pracovat a podnikat doma. Celá ta léta jsem stále sledoval co se v eskoslovensku dje ne jen po stránce politické ale i po stránce odborné. Celou tu dobu bez perušení jsem odebíral i Amatérské rádio. A tak bylo zcela pirozené zaít podnikat doma hned jak to bylo možné. Je tolik informací výrobk technologií které jsou v Evrop bžné a tady chybjí nebo jsou vzácné a je zapotebí je sem co nejdíve a v co nejvtším množství dodat. Je to jednak pomoc vlastní zemi z hlediska podnikatelského pak samozejm i trh. # výhodný nenasycený Máte dnes úsp šnou prosperující firmu v Nmecku i u nás jak k tomu došlo? Neodcházel jsem v roce 1969 naslepo" ml jsem v NSR domluvené zamstnání v oboru - výroba TV vysíla a peváda micí techniky (v Mannheimu). Tri msíce jsem pracoval jako pomocný dlník dalších pt let jako zkušební inženýr a dalších šest let jako vývojový inženýr (to ješt žádné malé poítae neexistovaly). Po jedenácti letech práce v oboru vf a vysílací techniky jsem pešel k firm s výrobou senzoru a prmyslové elektroniky. Pracoval jsem na vývoji zákaznických monolitických i hybridních integrovaných obvod. Souasn jsem se v té dob - doma v kuchyni - zaal zabývat poítai. Zaalo to kalkulátorem HP41 pres Commodore 64 až k PC. U svého zamstnavatele jsem vyhrál konkurs na dodávku osobního poítae. Zájem o poítae rostl a tak jsem po zavedení systému CAD u svého zamstnavatele v dobrém rozvázal pracovní pomr a zaal se pln vnovat své firm. Bylo to v roce 1986 ml jsem jednoho zamstnance. Te jich je 18. ím vším se vaše firma zabývá? Po krátkém rozhodování zda dobývat trh cenou nebo kvalitou jsem se rozhodl pro kvalitu. Navázali jsme spolupráci s americkou firmou Tandon v dob kdy v Evrop zaínala a prodáváme pedevším její poítae. Hlavn se však vnujeme technickým aplikacím CAD které zajišujeme v celém rozsahu - hardware software instalace školení. Prodáváme i všechny ostatní souásti poítaových systém - tiskárny Hewlett Packard a Mannesmann Tally plottery optické pamti atd. Samo- Ing. Milan Folprecht zejm prodáváme i software. V poslední dob kdy trh už zaíná být hardwarem nasycen jsme se soustedili na poítaové sít a komunikace spolupracujeme s firmou Novell s drazem na kvalitní školení. V oblasti prmyslových aplikací nabízíme výrobky firmv Advantech - tzv. PC LabCards i prmyslové modely PC a jejích píslušenství. Z poátku byl podíl hardware:software:služby asi 70:25:5 nyní to je asi 30:50:20. Í0& Kdy a pro vznikla eskosloven- W ská firma FCC Folprecht? Chtl jsem v SFR založit firmu hned zaátkem roku Ztroskotalo to však na nemožnosti získat v Praze jakékoli prostory. Proto jsem se nakonec rozhodl založit firmu v listí nad Labem - pocházím odtud mám tam bratra také radioamatéra (OK1AJD) a dceru ekonomku a podailo se nám pronajmout velmi pkné prostory po bývalém KV KS. Získali jsme pro eskoslovensko výhradní distribuci poíta TANDON jsme dealery firem Hewlett Packard Autodesk Mannesmann Tally Advantech Novell ap. Firma zahájila innost v záí 1990 svojí úasti na Autodesk expo v Praze - úastí velmi úspšnou protože jen do konce roku jsme prodali v SFR mnohonásobek celoroního prodeje AutoCADu v Nmecku. Uši se njak zamení firmy v Ústí n. L. od firmy v Mannheimu? Po zkušenostech z Nmecka jsem i zde dal pednost kvalit a službám ped cenami. V obou firmách klademe draz na kvalifikaci zamstnanc která je pedpokladem kvalitních služeb. Zamení je trochu širší je zde mnohem více možností trh není zdaleka nasycen jak je tomu v Nmecku. Naše psobení není jen lokální ale po celé republice. Vzhledem k nerozvinutosti trhu prodáváme hodn pímo zákazníkm vlastní sí dealer postupn budujeme a máme zájem o každého kdo by chtl v tomto smru seriózn spolupracovat. Poíta a jejich píslušenství zde zatím prodáváme pibližn stejné množství jako v N- prodej pr- mecku. Úspšn se rozvíjí myslové elektroniky hlavn výrobk firmy Advantech rzných karet do PC k ízení technologických proces a jejich mení a vyhodnocování. Soustedili jsme se na vývoj vlastních aplikací CAD zejména pro stavebnictví (Stava) a strojírenství (Genius s fy Bauman). Vytvoili jsme kvalitní školicí stedisko s deseti pracovišti které je trvale pln vytíženo pevážn školením AutoCADu a sítí Novell. Firma má v souasné dob 20 zamstnanc. 241

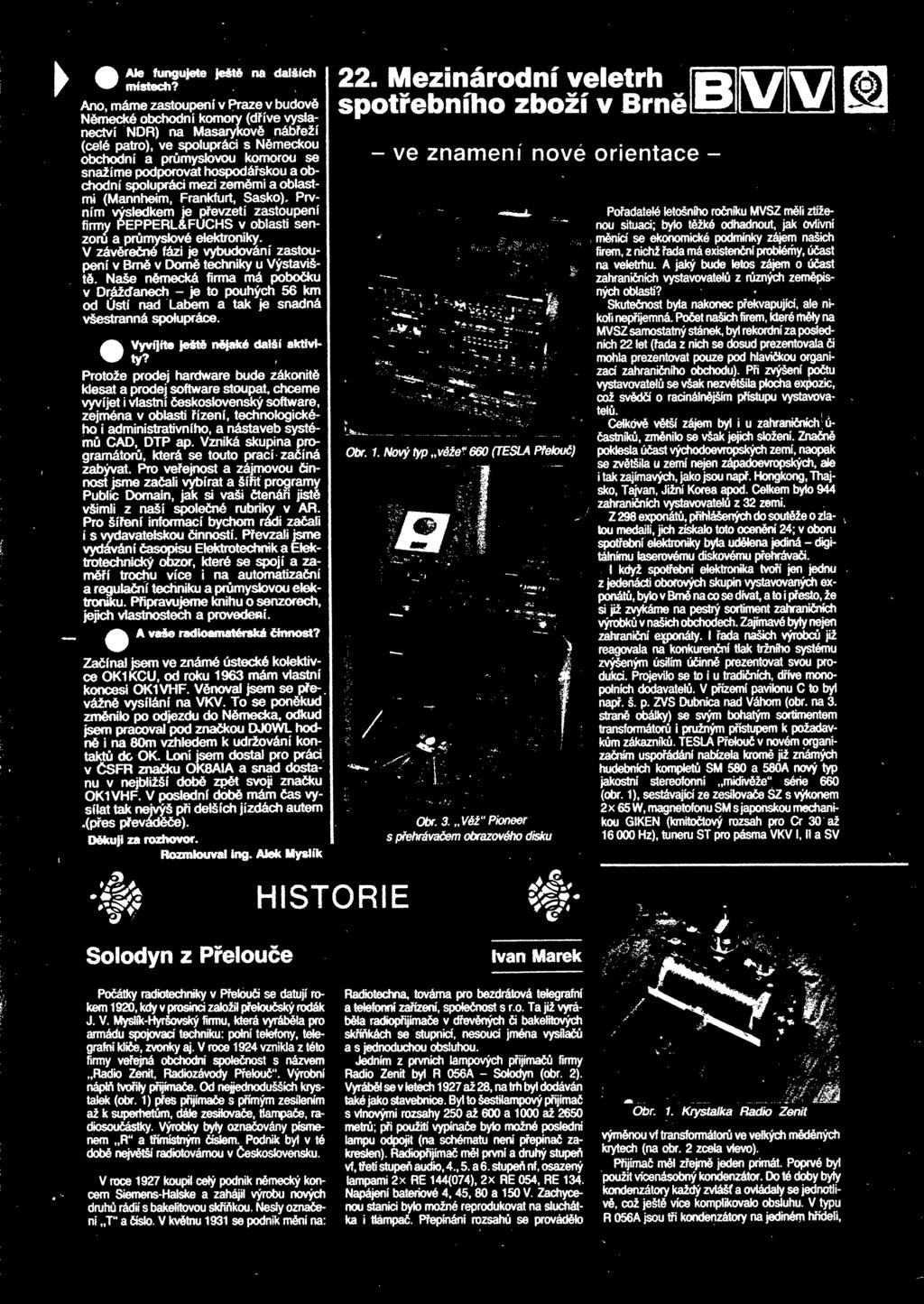

2 HISTORIE Solodyn z Peloue Ivan Marek Poátky radiotechniky v Peloui se datují rokem 1920 kdy v prosinci založii pelouský rodák J. V. Myslík-Hyršovský firmu která vyrábla pro armádu spojovací techniku: polní telefony telegrafní klíe zvonky aj. V roce 1924 vznikla z této firmy veejná obchodní spolenost s názvem Rádio Zenit Radiozávody Pelou". Výrobní nápl tvoily pijímae. Od nejjednodušštch krystalek (obr. 1) pes pijímae s pímým zesílením až k superbetúm dále zesilovae tlampae radiosouástky. Výrobky byly oznaovány písmenem R a tímístným íslem. Podnik byl v té dob nejvtší radiotovámou v eskoslovensku. V roce 1927 koupil celý podnik nmecký koncem Siemens-Halske a zahájil výrobu nových druh rádií s bakelitovou skíkou. Nesly oznaení T a isto. V kvtnu 1931 se podnik mní na: Radiotechna továrna pro bezdrátová telegrafní a telefonní zaízeni spolenost s r.o. Ta již vyrábla radiopijímae v devných i bakelitových skíkách se stupnicí nesoucí jména vysíla a s jednoduchou obsluhou. Jedním z prvních lampových pijíma firmy Rádio Zenit byl R 056A - Solodyn (obr. 2). Vyrábl se vletech 1927 až 28 na trh byl dodáván také jako stavebnice. Byl to šestilampový pijíma s vlnovými rozsahy 250 až 600 a 1000 až 2650 metr; pi použití vypínae bylo možné poslední lampu odpojit (na schématu není pepína zakreslen). Radiopijíma ml první a druhý stupe vf tetí stupe audto a 6. stupe nf osazený lampami 2x RE 144(074) 2x RE 054 RE 134. Napájení bateriové a 150 V. Zachycenou stanici bylo možné reprodukovat na sluchátka i tlampa. Pepínání rozsah se provádlo Krystalka Rádio Zenit výmnou vf transformátor ve velkých mdných krytech (na obr. 2 zcela vlevo). Pijíma ml zejm jeden primát. Poprvé by! použit vícenásobný kondenzátor. Do té doby byty kondenzátory každý zvláš a ovládaly se jednotlivé což ješt více komplikovalo obsluhu. V typu R 056A jsou ti kondenzátory na jediném hídeli

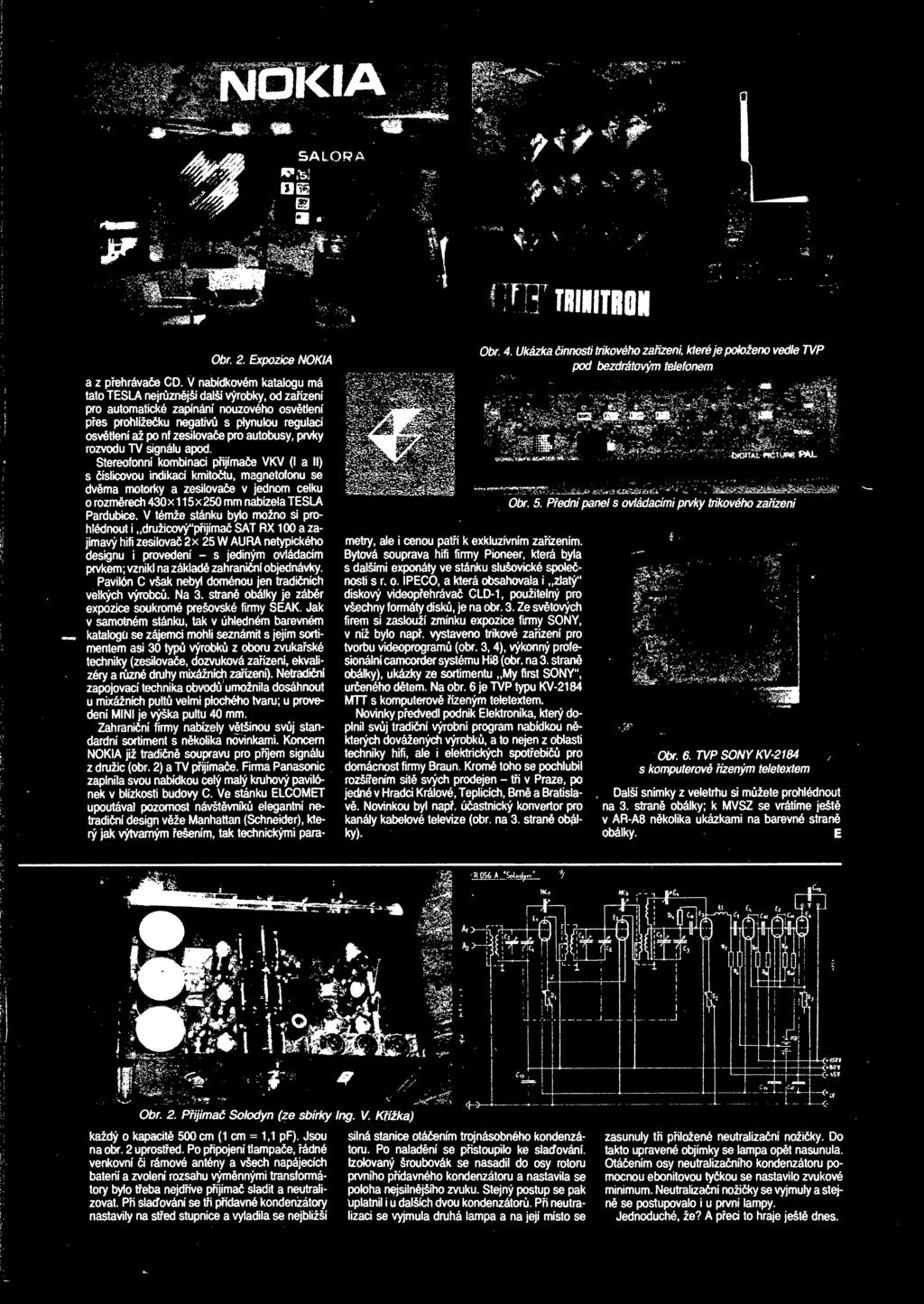

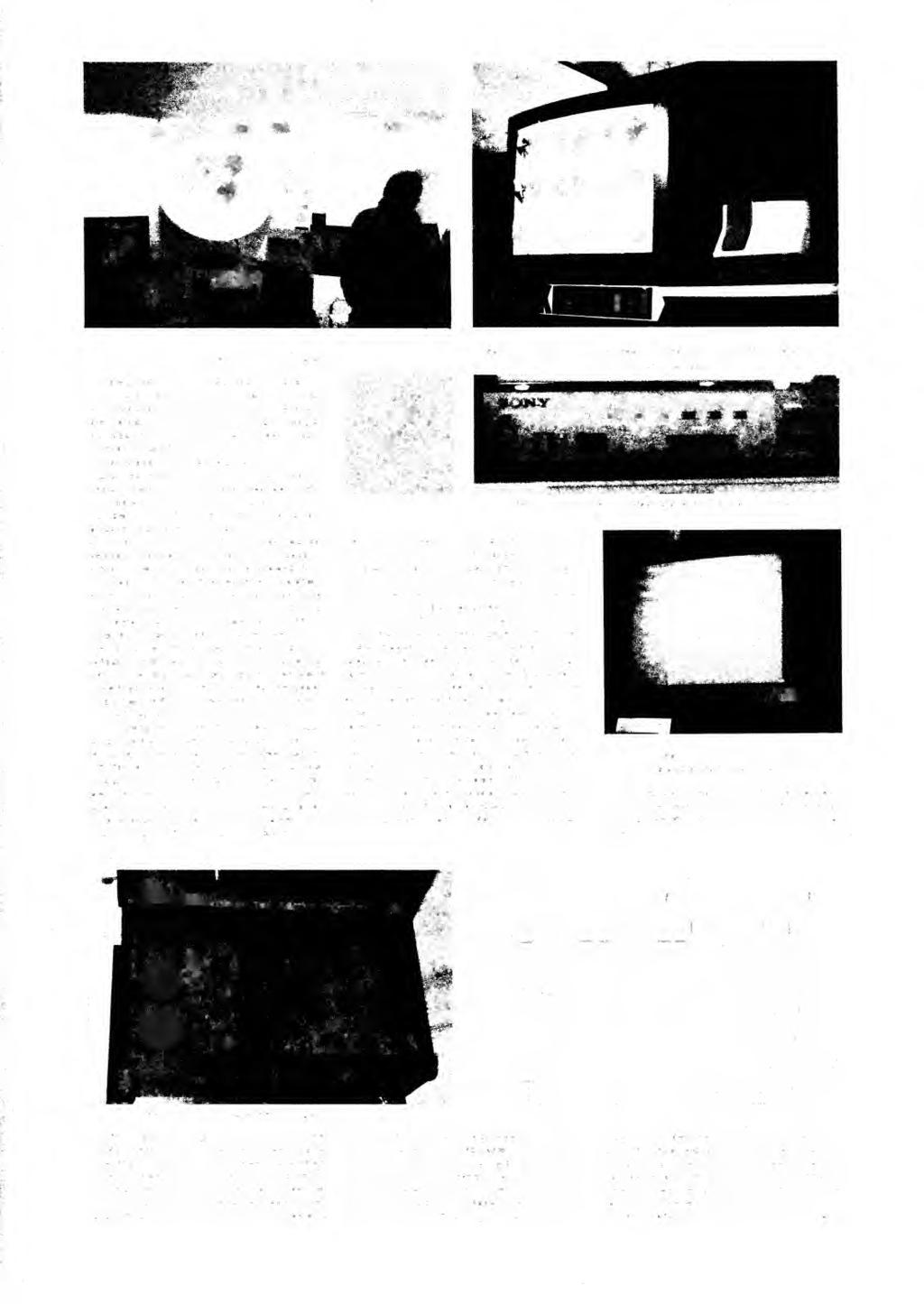

3 Obr. 2. Expozice NOKIA a z pehrávae CD. V nabídkovém katalogu má tato TESLA nejrznéjší další výrobky od zaízení pro automatické zapínání nouzového osvtlení pes prohlížeku negativ s plynulou regulací osvtlení až po nf zesilovae pro autobusy prvky rozvodu TV signálu apod. a If) Stereofonní kombinaci pijímae VKV (I s íslicovou indikací kmitotu magnetofonu se dvma motorky a zesilovae v jednom celku o rozmrech 430x 1 t5x250 mm nabízela TESLA Pardubice. V témže Stánku bylo možno si pro- družicový pijíma SAT RX 100 a za- hlédnout i jímavý hifi zesilova 2x 25 W AURA netypického designu i provedení - s jediným ovládacím prvkem; vznikl na základ zahraniní objednávky. Pavilón C však nebyl doménou jen tradiních velkých výrobc. Na 3. stran obálky je zábr expozice soukromé prešovské firmy SEAK. Jak v samotném Stánku tak v úhledném barevném katalogu se zájemci mohli seznámit s jejím sortimentem asi 30 typ výrobk z oboru zvukaské techniky (zesilovae dozvuková zaízení ekvalizéry a rzné druhy mixážních zaízení). Netradiní zapojovací technika obvod umožnila dosáhnout u mixážních pult velmi plochého tvaru; u provedení MINI je výška pultu 40 mm. Zahraniní firmy nabízely vtšinou svj standardní sortiment s nkolika novinkami. Koncem NOKIA již tradiné soupravu pro píjem signálu z družic (obr. 2) a TV pijímae. Firma Panasonic zaplnila svou nabídkou celý malý kruhový pavilón v blízkosti budovy C. Ve Stánku ELCOMET upoutával pozornost návštvník elegantní netradiní design vže Manhattan (Schneider) který jak výtvarným ešením tak technickými para- metry ale i cenou patí k exkluzivním zaízením. Bytová souprava hifi firmy Pioneer která byla s dalšími exponáty ve Stánku slušovické spolenosti s r. o. IPECO a která obsahovala i zlatý" diskový videopehráva CLD-1 použitelný pro všechny formáty disk je na obr. 3. Ze svtových firem si zaslouží zmínku expozice firmy SONY v níž bylo nap. vystaveno trikové zaízení pro tvorbu videoprogram (obr. 3 4) výkonný profesionální camcorder systému Hi8 (obr. na 3. stran obálky) ukázky ze sortimentu My first SONY" ureného dtem. Na obr. 6 je TVP typu KV-2184 MTT s komputerov ízeným teletextem. Novinky pedvedl podnik Elektronika který doplnil svj tradiní výrobní program nabídkou n- kterých dovážených výrobk a to nejen z oblasti techniky hifi ale i elektrických spotebi pro domácnost firmy Braun. Krom toho se pochlubil rozšíením sít svých prodejen - ti v Praze po jedné v Hradci Králové Teplicích Bmé a Bratislav. Novinkou byl nap. úastnický konvertor pro kanály kabelové televize (obr. na 3. stran obálky). Obr. 4. Ukázka innosti trikového zaízení kteréje položeno vedle TVP pod bezdrátovým telefonem Obr. 5. Pednípanel s ovládacími pn/ky trikového zaízení Obr. 6. TVP SONY KV-2184 s komputerov ízeným teletextem Další snímky z veletrhu si mžete prohlédnout na 3. stran obálky; k MVSZ se vrátíme ješt v AR-A8 nkolika ukázkami na barevné stran obálky. E Obr. 2. Pijíma Solodyn (ze sbírky Ing. V. Kižka) každý o kapacit 500 cm (1 cm = 11 pf). Jsou silná stanice otáením trojnásobného kondenzá- zasunuly ti piložené neutralizaní nožiky. Do na obr. 2 uprosted. Po pipojení tlampae ádné toru. Po naladní se pistoupilo ke slaování takto upravené objímky se lampa opt nasunula venkovní i rámové antény a všech napájecích Izolovaný šroubovák se nasadil do osy rotoru Otáením osy neutralizaního kondenzátoru pobaterií a zvolení rozsahu výmnnými transformá- prvního pídavného kondenzátoru a nastavila se mocnou ebonitovou tykou se nastavilo zvukové tory bylo teba nejdíve pijíma sladit a neutratí- poloha nejsilnéjšího zvuku. Stejný postup se pak minimum. Neutralizaní nožiky se vyjmuly a stejzovat. Pi sladování se ti pídavné kondensátory uplatnil i u dalších dvou kondenzátor. Pi neutra- né se postupovalo i u první lampy nastavily na sted stupnice a vyladila se nejbiižší lizaci se vyjmula druhá lampa a na její místo se Jednoduché že? A peci to hraje ješt dnes.

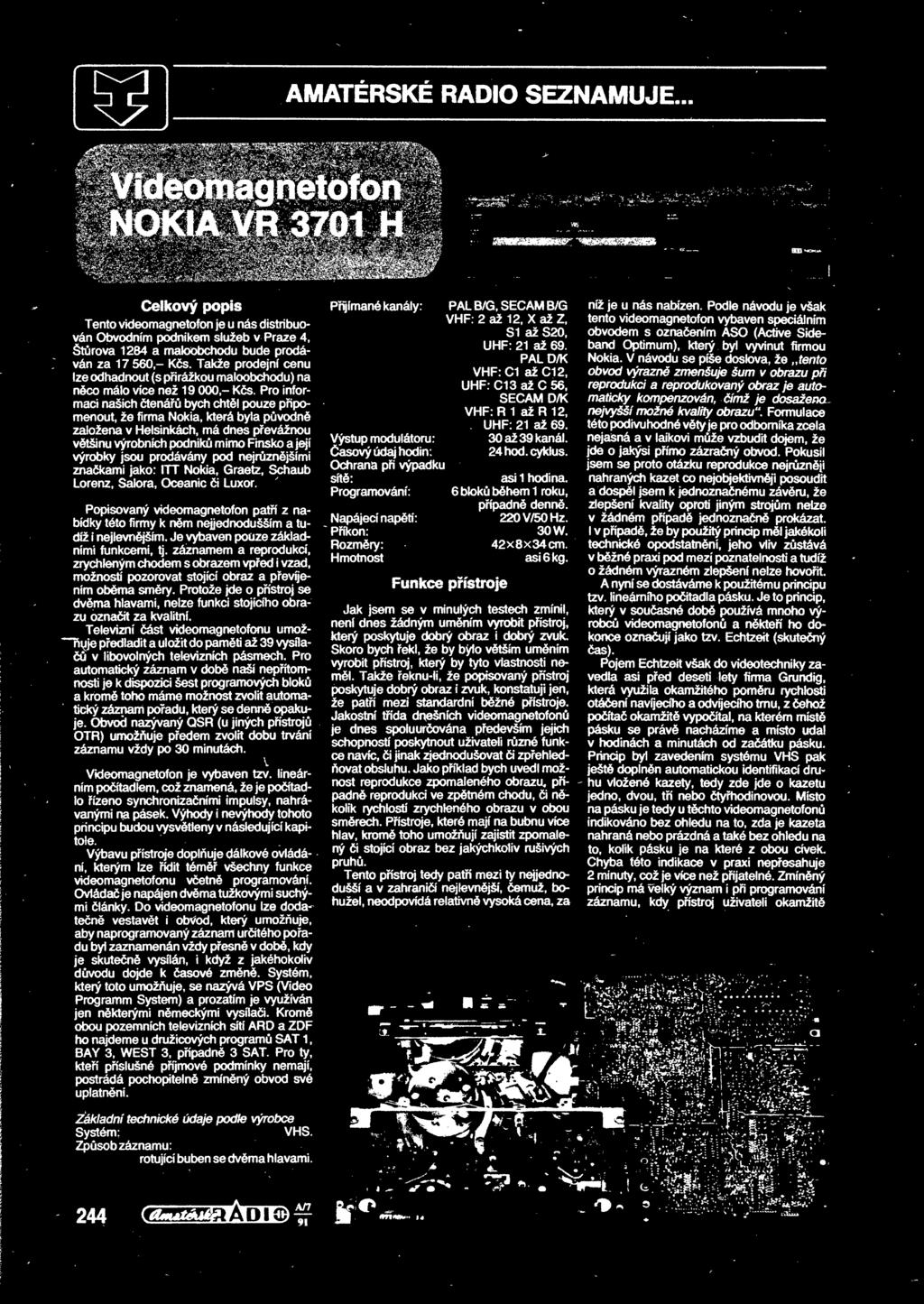

4 Celkový popis Tento videomagnetofon je u nás distribuován Obvodním podnikem služeb v Praze 4 štrova 1284 a maloobchodu bude prodáván za Ks. Takže prodejní cenu lze odhadnout (s pirážkou maloobchodu) na nco málo více než Ks. Pro informaci našich tená bych chtl pouze pipomenout že firma Nokia která byla pvodn založena v Helsinkách má dnes pevážnou vtšinu výrobních podnik mimo Finsko a její výrobky jsou prodávány pod nejrznjšími znakami jako: ITT Nokia Graetz Schaub Lorenz Saiora Oceánie i Luxor. Popisovaný videomagnetofon patí z nabídky této firmy k nm nejjednodušším a tudíž i nejlevnjším. Je vybaven pouze základními funkcemi tj. záznamem a reprodukcí zrychleným chodem s obrazem vped i vzad možností pozorovat stojící obraz a pevíjením obma smry. Protože jde o pístroj se dvma hlavami nelze funkci stojícího obrazu oznait za kvalitní. Televizní ást videomagnetofonu umožftpje pedladit a uložit do pamti až 39 vysílav libovolných televizních pásmech. Pro automatický záznam v dob naší nepítomnosti je k dispozici šest programových blok a krom toho máme možnost zvolit automatický záznam poadu který se denn opakuje. Obvod nazývaný QSR (u jiných pístroj OTR) umožuje pedem zvolit dobu trvání záznamu vždy po 30 minutách. V Videomagnetofon je vybaven tzv. lineárním poítadlem což znamená že je poítadlo ízeno synchronizaními impulsy nahrávanými na pásek. Výhody i nevýhody tohoto principu budou vysvtleny v následující kapitole. Výbavu pístroje dopluje dálkové ovládání kterým lze ídit tém všechny funkce videomagnetofonu vetn programování. Ovláda je napájen dvma tužkovými suchými lánky. Do videomagnetofonu lze dodaten vestavt i obvod který umožuje aby naprogramovaný záznam uritého poadu byl zaznamenán vždy pesné v dob kdy je skuten vysílán i když z jakéhokoliv dvodu dojde k asové zmn. Systém který toto umožuje se nazývá VPS (Video Programm System) a prozatím je využíván jen nkterými nmeckými vysílai. Krom obou pozemních televizních sítí ARD a ZDF ho najdeme u družicových program SAT 1 BAY 3 WEST 3 pípadn 3 SAT. Pro ty kteí píslušné píjmové podmínky nemají postrádá pochopiteln zmínný obvod své uplatnní. /Základní technické údaje podle výrobce Systém: VHS. Zpsob záznamu: rotující buben se dvma hlavami. Pijímané kanály: PAL B/G SECAMB/G VHF: 2 až 12 X až Z S1 až S20 UHF: 21 až 69. PALD/K VHF: Cl až Cl 2 UHF: C13 až C 56 SECAM D/K VHF: R 1 až R 12 UHF: 21 až 69. Výstup modulátoru: 30 až 39 kanál. asový údaj hodin: 24 hod. cyklus. Ochrana pi výpadku sít: asi 1 hodina. Programování: 6 blok bhem 1 roku pípadn denn. Napájecí naptí: 220 V/50 Hz. Píkon: 30 W. Rozmry: 42x8x34 cm. Hmotnost asi 6 kg. Funkce pístroje Jak jsem se v minulých testech zmínil není dnes žádným umním vyrobit pístroj který poskytuje dobrý obraz i dobrý zvuk. Skoro bych ekl že by bylo vtším umním vyrobit pístroj který by tyto vlastnosti neml. Takže eknu-li že popisovaný pistroj poskytuje dobrý obraz i zvuk konstatuji jen že patí mezi standardní bžné pístroje. Jakostní tída dnešních videomagnetofon je dnes spoluurována pedevším jejich schopností poskytnout uživateli rzné funkce navíc i jinak zjednodušovat i zpehledovat obsluhu. Jako píklad bych uvedl možnost reprodukce zpomaleného obrazu pípadn reprodukci ve zptném chodu i n- kolik rychlostí zrychleného obrazu v obou smrech. Pístroje které mají na bubnu více hlav krom toho umožují zajistit zpomalený i stojící obraz bez jakýchkoliv rušivých pruh. Tento pístroj tedy patí mezi ty nejjednodušší a v zahranií nejlevnjší emuž bohužel neodpovídá relativn vysoká cena za níž je u nás nabízen. Podle návodu je však tento videomagnetofon vybaven speciálním obvodem s oznaením ASO (Active Sideband Optimum) který byl vyvinut firmou Nokia. V návodu se píše doslova že tento obvod výrazn zmenšuje šum v obrazu pi reprodukci a reprodukovaný obraz je automaticky kompenzován ímž je dosaženo nejvyšší možné kvality obrazu Formulace této podivuhodné vty je pro odborníka zcela nejasná a v laikovi mže vzbudit dojem že jde o jakýsi pímo zázraný obvod. Pokusil jsem se proto otázku reprodukce nejrznji nahraných kazet co nejobjektivnji posoudit a dospl jsem k jednoznanému závru že zlepšení kvality oproti jiným strojm nelze v žádném pípad jednoznan prokázat. 1 v pípad že by použitý princip ml jakékoli technické opodstatnní jeho vliv zstává v bžné praxi pod mezí poznatelností a tudíž o žádném výrazném zlepšení nelze hovoit. A nyní se dostáváme k použitému principu tzv. lineárního poitadla pásku. Je to princip který v souasné dob používá mnoho výrobc videomagnetofon a nkteí ho dokonce oznaují jako tzv. Echtzeit (skutený as). Pojem Echtzeit však do videotechniky zavedla asi ped deseti lety firma Grundig která využila okamžitého pomru rychlosti otáení navíjecího a odvjjecího tmu z ehož poíta okamžit vypoítal na kterém míst pásku se práv nacházíme a místo udal v hodinách a minutách od zaátku pásku. Princip byl zavedením systému VHS pak ješt doplnn automatickou identifikací druhu vložené kazety tedy zde jde o kazetu jedno dvou tí nebo tyhodinovou. Místo na pásku je tedy u tchto videomagnetofon indikováno bez ohledu na to zda je kazeta nahraná nebo prázdná a také bez ohledu na to kolik pásku je na které z obou cívek. Chyba této indikace v praxi nepesahuje 2 minuty což je více než pijatelné. Zmínný princip má velký význam i pi programování záznamu kdy pístroj uživateli okamžit

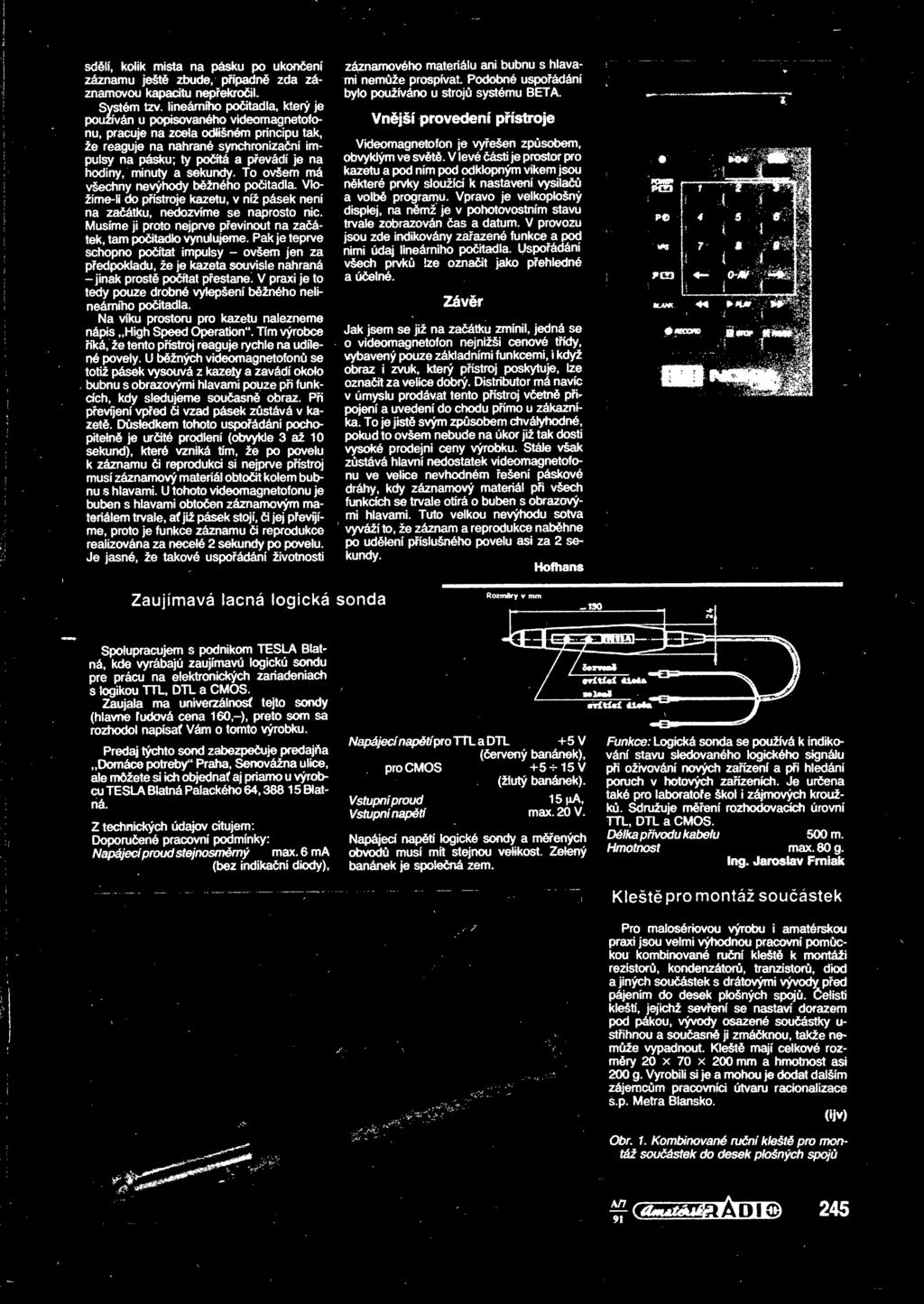

5 i sdlí kolik místa na pásku po ukonení záznamového materiálu ani bubnu s hlavazáznamu ješt zbude pípadn zda zá- mi nemže prospívat Podobné uspoádání znamovou kapacitu nepekroil. bylo používáno u stroj systému BETA. Systém tzv. lineárního poitadla který je používán u popisovaného videomagnetofo- Vnjší provedení pístroje nu pracuje na zcela odlišném principu tak že reaguje na nahrané synchronizaní im- Videomagnetofon je vyešen zpsobem pulsy na pásku; ty poítá a pevádí je na obvyklým ve svt. V levé ásti je prostor pro hodiny minuty a sekundy. To ovšem má kazetu a pod ním pod odklopným víkem jsou všechny nevýhody bžného poitadla. Vlo- nkteré prvky sloužící k nastavení vysíla žíme-li do pístroje kazetu v níž pásek není a volb programu. Vpravo je velkoplošný na zaátku nedozvíme se naprosto nic. displej na nmž je v pohotovostním stavu Musíme ji proto nejprve pevinout na zaá- trvale zobrazován as a datum. V provozu tek tam poitadlo ^nulujeme. Pak je teprve jsou zde indikovány zaazené funkce a pod schopno poítat impulsy - ovšem jen za nimi údaj lineárního poitadla ^spoádáni pedpokladu že je kazeta souvisle nahraná všech prvk lze oznait jako pehledné - jinak prost poítat pestane. V praxi je to a úelné tedy pouze drobné vylepšení bžného neli-.. neámího poitadla. Závr Na víku prostoru pro kazetu nalezneme nápis High Speed Operation". Tím výrobce Jak jsem se již na zaátku zmínil jedná se íká že tento pístroj reaguje rychle na udíle- o videomagnetofon nejnižší cenové tídy né povely. U bžných videomagnetofon se vybavený pouze základními funkcemi i když totiž pásek vysouvá z kazety a zavádí okolo obraz i zvuk který pístroj poskytuje lze bubnu s obrazovými hlavami pouze pi funk- oznait za velice dobrý. Distributor má navíc cích kdy sledujeme souasn obraz. Pi v úmyslu prodávat tento pístroj vetn pipevíjení vped i vzad pásek zstává v ka- pojení a uvedení do Chodu pímo u zákaznízet. Dsledkem tohoto uspoádání pocho- ka. To je jist svým zpsobem chvályhodné pitein je urité prodlení (obvykle 3 až 10 pokud to ovšem nebude na úkor již tak dosti sekund) které vzniká tím že po povelu vysoké prodejní ceny výrobku. Stále však k záznamu i reprodukci si nejprve pístroj zstává hlavní nedostatek videomagnetofomusí záznamový materiál obtoit kolem bub- nu ve velice nevhodném ešení páskové nu s hlavami. U tohoto videomagnetofonu je dráhy kdy záznamový materiál pi všech buben s hlavami obtoen záznamovým ma- funkcích se trvale otírá o buben s obrazovyteriálem trvale a již pásek stojí i jej pevíjí- rni hlavami. Tuto velkou nevýhodu sotva me proto je funkce záznamu i reprodukce vyváží to že záznam a reprodukce nabhne realizována za necelé 2 sekundy po povelu. po udlení píslušného povelu asi za 2 seje jasné že takové uspoádání životností kundy. Hofhans Zaujímavá laná logická sonda Spolupracujem s podnikom TESLA Blatná kde vyrábajú zaujímavú logickú sondu pre prácu na elektronických zariadeniach s logikou TTL DTL a CMOS. Zaujala ma univerzálnost tejto sondy (hlavn ludová cena 160-) preto som sa rozhodol napísa Vám o tomto výrobku. Predaj týehto sond zabezpeuje predaja Domáce poteby" Praha Senovážna ulice ale mdžete si ich objednat aj priamo u výrobc TESLA Blatná Palackého Blatná. Z technických údajov citujem: Doporuené pracovní podmínky: Napájecíproudstejnosmrný max. 6 ma (bez indikaní diody) Napájecínaptípro TTL a DTL +5 V (ervený banánek) pro CMOS +5-M5 V (žlutý banánek). Vstupníproud 15 A Vstupnínaptí max. 20 V. Napájecí naptí logické sondy a mených obvod musí mít stejnou velikost. Zelený banánek je spolená zem. Funkce: Logická sonda se používá k indikování stavu sledovaného logického signálu pi oživování nových zaízení a pi hledáni poruch v hotových zaízeních. Je urena také pro laboratoe škol i zájmových kroužk. Sdružuje mení rozhodovacích úrovní TTL DTL a CMOS. Délkapívodu kabelu 500 m. Hmotnost max. 80 g. Ing. Jaroslav Fmiak Klešt pro montáž souástek^ Pro malosériovou výrobu i amatérskou praxi jsou velmi výhodnou pracovní pomckou kombinované runí klešt k montáži rezistor kondenzátor tranzistor diod a jiných souástek s drátovými vývody ped pájením do desek plošných spoj. elistí kleští jejichž sevení se nastaví dorazem pod pákou vývody osazené souástky u- stihnou a souasn ji zmáknou takže nemže vypadnout. Klešt mají celkové rozmry 20 x 70 x 200 mm a hmotnost asi 200 g. Vyrobili si je a mohou je dodat dalším zájemcm pracovníci útvaru racionalizace s.p. Metra Blansko. (íjv) Obr. 1. Kombinované runí klešt pro montáž souástek do desek plošných spoj

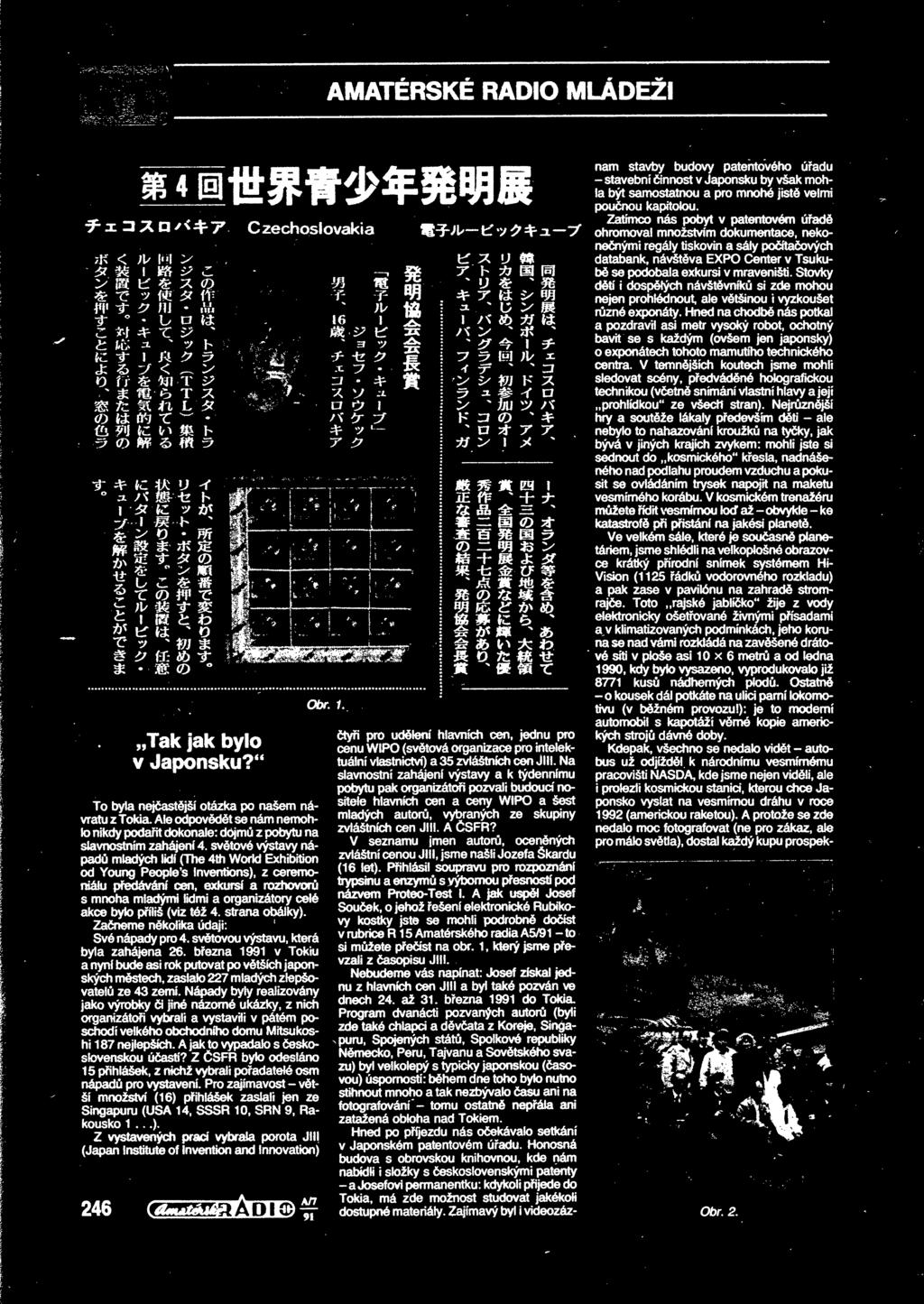

6 1 To 1 i ' i í!..._.! ' í i 7 y AMATÉRSKÉ RÁDIO MLÁDEŽI ^x37p/<+7 Czechoslovakia -tí*y^4-a 7 * iz 0 x 7\' I &»* *' a f 5 T V: tu 1 $ t: c ^ m -tr 1* g -r h <: > a* ' M F o m - T & 0 > *i c ^ # (?) w *c ^ -r 1 a H > iz o ' f/í * ÍI: tb 7 1? 0 í - j - f i F' [ fpi -! péj lpí Tak jak bylo v Japonsku?! *!! «. t i 3 *y -7 *Z? x ^ - x y x a ry /\* r y 7 y *- j : Jr 1 - v. f! i f X " :; -!. v i. t > :.. * >. i.. * u i.... i i * f [. i Obr. byla nejastjší otázka po našem návratu z Tokia. Ale odpovdt se nám nemohlo nikdy podait dokonale: dojm z pobytu na slavnostním zahájení 4. svtové výstavy nápad mladých lidí (The 4th World Exhibition od Young People s Inventions) z ceremoniálu pedávání cen exkursí a rozhovor s mnoha mladými lidmi a organizátory celé akce bylo píliš (viz též 4. strana obálky). Zaneme nkolika údaji: Své nápady pro 4. svtovou výstavu která byla zahájena 26. bezna 1991 v Tokiu a nyní bude asi rok putovat po vtších japonských mstech zaslalo 227 mladých zlepšovatel ze 43 zemí. Nápady byly realizovány jako výrobky i jiné názorné ukázky z nich organizátoi vybrali a vystavili v pátém poschodí velkého obchodního domu Mitsukoshi 1 87 nejlepších. A jak to vypadalo s eskoslovenskou úastí? Z SFR bylo odesláno 15 pihlášek z nichž vybrali poadatelé osm nápad pro vystaveni. Pro zajímavost - vtší množství (16) pihlášek zaslali jen ze Singapuru (USA 14 SSSR 10 SRN 9 Rakousko 1.. ). Z vystavených prací vybrala porota JIH (Japan Institute of Invention and Innovation) 1. k. i /» tf X >J 7b * g ^ ' * 7 \Z O. ' O I )\' tb *í hz ' sjí ' y ^ I y- y ^ Ih] L»] 71/ x ' * 7" y ^ ' r) #j m k x -y pp 7 a m y /\* ' *77 1 x ' > ' MJ K 3 0cg ' n 3t *} > 1 <R 3f #t' ih re ti & ±: w m JE s f 93 *ž -tm m ±; & ' & ** % *z w fá z tft á? 3b Ir' ÍI; O * '«slili rz 43 > «*: y & m XJ & tb ' u tz > : wm ' 3b *c *> ^ tyi pro udlení hlavních cen jednu pro cenu WIPO (svtová organizace pro intelektuální vlastnictví) a 35 zvláštních cen JIH. Na slavnostní zahájení výstavy a k týdennímu pobytu pak organizátoi pozvali budoucí nositele hlavních cen a ceny WIPO a šest mladých autor vybraných ze skupiny zvláštních cen JIH. A SFR? V seznamu jmen autor ocenných zvláštní cenou JIH jsme našli Jozefa Škardu (16 let). Pihlásil soupravu pro rozpoznání trypsinu a enzym syýbomou pesností pod názvem Proteo-Test I. A jak uspl Josef Souek o jehož ešení elektronické Rubikovy kostky jste se mohli podrobné doíst v rubrice R 1 5 Amatérského radia A5/91 - to si mžete peíst na obr. 1 který jsme pevzali z asopisu JIH. Nebudeme vás napínat: Josef získal jednu z hlavních cen JIH a byl také pozván ve dnech 24. až 31. bezna 1991 do Tokia. Program dvanácti pozvaných autor (byli zde také chlapci a dvata z Koreje Singapuru Spojených stát. Spolkové republiky Nmecko Peru Tajvanu a Sovtského svazu) byl velkolepý s typicky japonskou (asovou1) úsporností: bhem dne toho bylo nutno stihnout mnoho a tak nezbývalo asu ani na fotografování - tomu ostatn nepála ani zatažená obloha nad Tokiem. Hned po píjezdu nás oekávalo setkání v Japonském patentovém úadu. Honosná budova s obrovskou knihovnou kde nám nabídli i složky s eskoslovenskými patenty -a Josefovi permanentku: kdykoli pijede do Tokia má zde možnost studovat jakékoli dostupné materiály. Zajímavý byl i videozáznam stavby budovy patentového úadu - stavební innost v Japonsku by však mohla být samostatnou a pro mnohé jisté velmi pounou kapitolou. Zatímco nás pobyt v patentovém úad ohromoval množstvím dokumentace nekonenými regály tiskovin a sály poítaových databank návštva EXPO Center v Tsukub se podobala exkursi v mraveništi. Stovky dtí i dosplých návštvník si zde mohou nejen prohlédnout ale vtšinou i vyzkoušet rzné exponáty. Hned na chodb nás potkal a pozdravil asi metr vysoký robot ochotný bavit se s každým (ovšem jen japonsky) 0 exponátech tohoto mamutího technického centra. V temnjších koutech jsme mohli sledovat scény pedvádné holografickou technikou (vetn snímání vlastní hlavy a její prohlídkou' 1 ze všech stran). Nejrznjší hry a soutže lákaly pedevším dti - ale nebylo to nahazování kroužk na tyky jak bývá v jiných krajích zvykem: mohli jste si sednout do kosmického" kesla nadnášeného nad podlahu proudem vzduchu a pokusit se ovládáním trysek napojit na maketu vesmírného korábu. V kosmickém trenažéru mžete ídit vesmírnou kxf až - obvykle - ke katastrof pi pistání na jakési planet. Ve velkém sále které je souasn planetáriem jsme shlédli na velkoplošné obrazovce krátký pírodní snímek systémem H- Vision (1125 ádk vodorovného rozkladu) a pak zase v pavilónu na zahrad stromraje. Toto rajské jablíko" žije z vody elektronicky ošetované živnými písadami a v klimatizovaných podmínkách jeho koruna se nad vámi rozkládá na zavšené drátové síti v ploše asi 10 x 6 metr a od ledna 1990 kdy bylo vysazeno vyprodukovalo již 8771 kus nádherných plod. Ostatn - o kousek dál potkáte na ulici parní lokomotivu (v bžném provozu!): je to moderní automobil s kapotáží vrné kopie amerických stroj dávné doby. Kdepak všechno se nedalo vidt - autobus už odjíždl k národnímu vesmírnému pracovišti NASDA kde jsme nejen vidli ale 1 prolezli kosmickou stanici kterou chce Japonsko vyslat na vesmírnou dráhu v roce 1992 (americkou raketou). A protože se zde nedalo moc fotografovat (ne pro zákaz ale pro málo svtla) dostal každý kupu prospek- Obr.2.

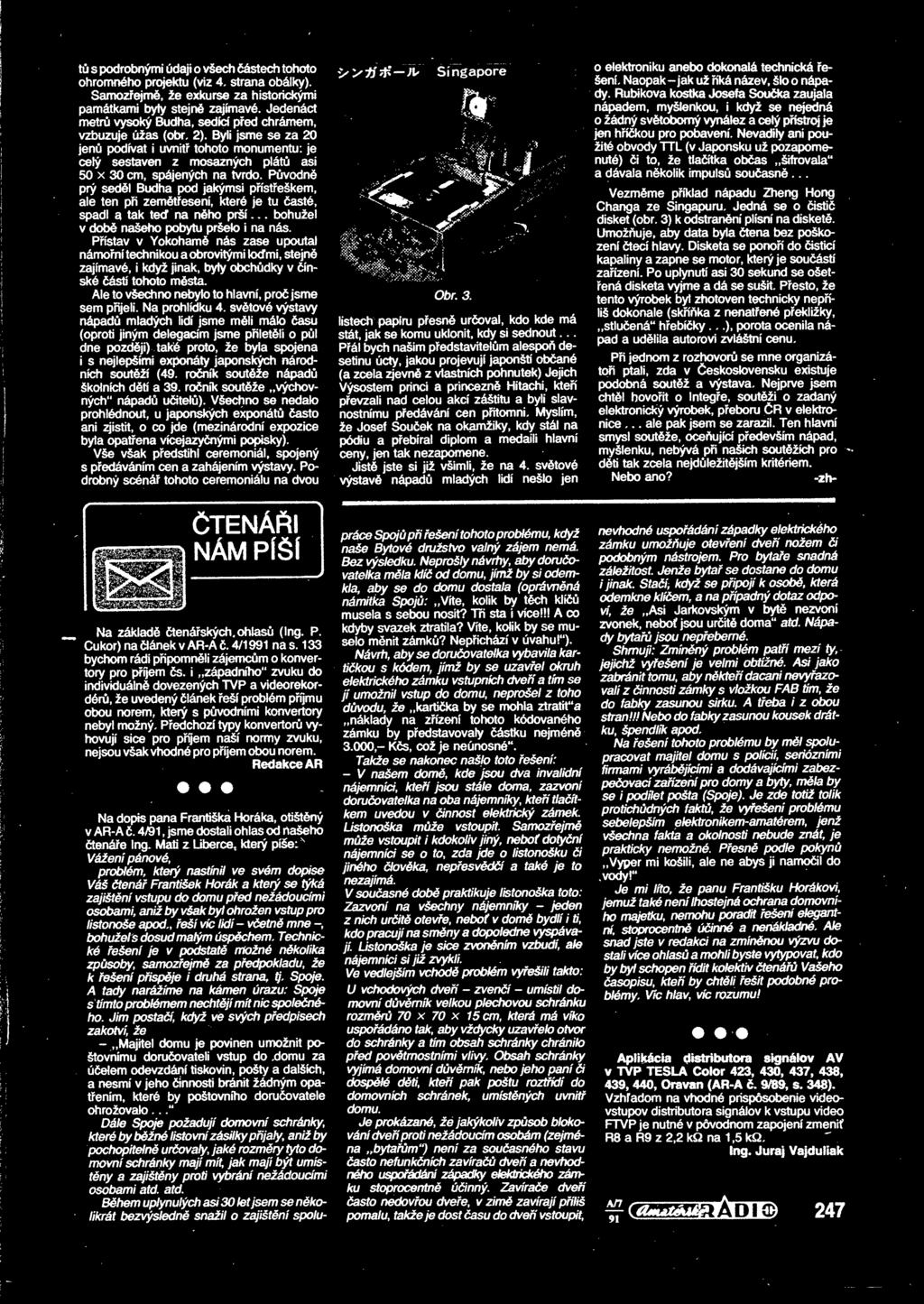

7 .. tú s podrobnými údaji o všech ástech tohoto ohromného projektu (viz 4. strana obálky). Samozejm že exkurse za historickými památkami byty stejn zajímavé. Jedenáct metr vysoký Budha sedící ped chrámem vzbuzuje úžas (obr. 2). Byli jsme se za 20 jen podívat i uvnit tohoto monumentu: je celý sestaven z mosazných plát asi 50 x 30 cm spájených na tvrdo. Pvodn prý sedl Budha pod jakýmsi písteškem ale ten pi zemtesení které je tu asté spadl a tak te na nho prší... bohužel v dob našeho pobytu pršelo i na nás. Pístav v Yokoham nás zase upoutal námoní technikou a obrovitými lomi stejn zajímavé i když jinak byly obchdky v ínské ásti tohoto msta. Ale to všechno nebylo to hlavní pro jsme sem pijeli. Na prohlídku 4. svtové výstavy nápad mladých lidí jsme mli málo asu (oproti jiným delegacím jsme piletli o pl dne pozdji) také proto že byla spojena i s nejlepšími exponáty japonských národních soutží (49. roník soutže nápad školních dtí a 39. roník soutže výchovných" nápad uitel). Všechno se nedalo prohlédnout u japonských exponát asto ani zjistit o co jde (mezinárodní expozice byla opatena vícejazynými popisky). Vše však pedstihl ceremoniál spojený s pedáváním cen a zahájením výstavy. Podrobný scéná tohoto ceremoniálu na dvou NÁM PÍŠÍ ( TENÁI n. wmmmm v Na základ tenáských ohlas (Ing. P. Cukor) na lánek v AR-A. 4/1991 na s bychom rádi pipomnli zájemcm o konvertory pro píjem s. i západního" zvuku do individuáln dovezených TVP a videorekordér že uvedený lánek eší problém píjmu obou norem který s pvodními konvertory nebyl možný. Pedchozí typy konvertor vyhovují sice pro píjem naší normy zvuku nejsou však vhodné pro píjem obou norem. Redakce AR Na dopis pana Františka Horáka otištný v AR-A. 4/91 jsme dostali ohlas od našeho tenáe Ing. Máti z Liberce který píše; N Vážení pánové problém který nastínil ve svém dopise Váš tená František Horák a který se týká zajištní vstupu do domu ped nežádoucími osobami aniž by však byl ohrožen vstup pro listonoše apod. eší víc lidí - vetn mne - bohužels dosudmalým úspchem. Technické ešení je v podstat možné nkolika zpsoby samozejm za pedpokladu že k ešení pispje i druhá strana tj. Spoje. A tady narážíme na kámen úrazu: Spoje s tímto problémem nechtjímít nic spoleného. Jim postaí když ve svých pedpisech zakotví že - Majitel domu je povinen umožnit poštovnímu doruovateli vstup do.domu za úelem odevzdání tiskovin pošty a dalších a nesmí v jeho innosti bránit žádným opatením které by poštovního doruovatele. ohrožovalo.. Dále Spoje požadují domovní schránky které by bžné listovnízásilky pijaly anižby pochopiteln urovaly jaké rozmry tyto domovní schránky mají mít jak mají být umístny a zajištny proti vybrání nežádoucími osobami atd. atd. Bhem uplynulých asi 30 letjsem se nkolikrát bezvýsledn snažil o zajištní spolu- ^ # dš JP Si ngapore Obr. 3. listech papíru pesn uroval kdo kde má stát jak se komu uklonit kdy si sednout.. Pál bych našim pedstavitelm alespo desetinu úcty jakou projevují japonští obané (a zcela zjevné z vlastních pohnutek) Jejich Výsostem princi a princezn Hitachi kten pevzali nad etou akcí záštitu a byli slavnostnímu pedávání cen pítomni. Myslím že Josef Souek na okamžiky kdy stál na pódiu a pebíral diplom a medaili hlavní ceny jen tak nezapomene. Jist jste si již všimli že na 4. svtové výstav nápad mladých lidí nešlo jen práce Spojpiešení tohoto problému když naše Bytové družstvo valný zájem nemá. Bez výsledku. Neprošly návrhy abydoruovatelka mla klí od domu jímž by si odemkla aby se do domu dostala (oprávnná námitka Spoj: Víte kolik by tch klí musela s sebou nosit? Ti sta i více!!! A co kdyby svazek ztratila? Víte kolik by se muselo mnit zámk? Nepichází v úvahu!"). Návrh aby se doruovatelka vybavila kartikou s kódem jimž by se uzavel okruh elektrického zámku vstupních dveí a tím se jí umožnil vstup do domu neprošel z toho dvodu že kartika by se mohla ztrati a náklady na zízení tohoto kódovaného zámku by pedstavovaly ástku nejmén Ks což je neúnosné". Takže se nakonec našlo toto ešení: - V našem dom kde jsou dva invalidní nájemníci kteí jsou stále doma zazvoní doruovatelka na oba nájemníky kteí tlaítkem uvedou v innost elektrický zámek. Listonoška mže vstoupit. Samozejm mže vstoupit i kdokoliv jiný nebo dotyní nájemnici se o to zda jde o listonošku i jiného lovka nepesvdí a také je to nezajímá. V souasné dob praktikuje listonoška toto: Zazvoní na všechny nájemníky - jeden z nich urit oteve nebo v dom bydlí i ti kdo pracujína smny a dopoledne vyspávají. Listonoška je sice zvonním vzbudí ale nájemníci si již zvykli. Ve vedlejším vchod problém vyešili takto: U vchodových dveí - zvení - umístil domovní dvrník velkou plechovou schránku rozmr 70 x 70 x 15 cm která má víko uspoádáno tak aby vždycky uzavelo otvor do schránky a tím obsah schránky chránilo ped povtrnostními vlivy. Obsah schránky vyjímá domovní dvrník nebo jeho paní i dosplé dti kteí pak poštu roztídí do domovních schránek umístných uvnit domu. Je prokázané že jakýkoliv zpsob blokovánídveíproti nežádoucím osobám (zejmé- není za souasného stavu na bytam ) asto nefunkních zavíra dveí a nevhodného uspoádání západky elektrického zámku stoprocentn úinný. Zavírae dveí asto nedovou dvee v zim zavírají píliš pomalu takžeje dost asu do dvéí vstoupit o elektroniku anebo dokonalá technická e- šení. Naopak - jak už íká název šlo o nápady. Rubikova kostka Josefa Souka zaujala nápadem myšlenkou i když se nejedná o žádný svtoborný vynález a celý pístroj je jen híkou pro pobavení. Nevadily ani použité obvody TTL (v Japonsku už pozapomenuté) i to že tlaítka obas šifrovala" a dávala nkolik impuls souasn.. Vezmme píklad nápadu Zheng Hong Changa ze Singapuru. Jedná se o isti disket (obr. 3) k odstranní plísní na disket. Umožuje aby data byla tena bez poškození tecí hlavy. Disketa se ponoí do isticí kapaliny a zapne se motor který je souástí zaízení. Po uplynutí asi 30 sekund se ošetená disketa vyjme a dá se sušit. Pesto že tento výrobek byl zhotoven technicky nepíliš dokonale (skíka z nenatené pekližky stluená" hebíky...) porota ocenila nápad a udlila autorovi zvláštní cenu. Pi jednom z rozhovor se mne organizátoi ptali zda v eskoslovensku existuje podobná soutž a výstava. Nejprve jsem chtl hovoit o Intege soutži o zadaný elektronický výrobek peboru R v elektronice... ale pak jsem se zarazil. Ten hlavní smysl soutže oceující pedevším nápad myšlenku nebývá pi našich soutžích pro dti tak zcela nejdležitjším kritériem. Nebo ano? -žhnevhodné uspoádání západky elektrického zámku umožuje otevení dveí nožem i podobným nástrojem. Pro bytae snadná záležitost. Jenže byta se dostane do domu i jinak. Staí když se pipojí k osob která odemkne klíem a na pípadný dotaz odpoví že Asi Jarkovským v byt nezvoní zvonek nebo jsou urit doma" atd. Nápady byta jsou nepeberné. Shrnuji: Zmínný problém patí mezi ty jejichž vyešení je velmi obtížné. Asi jako zabránit tomu aby nkteí dacani nevyazovali z inností zámky s vložkou FAB tím že do fabky zasunou sirku. A teba i z obou stran!!! Nebo do fabky zasunou kousek drátku špendlík apod. Na ešení tohoto problému by ml spolupracovat majitel domu s policií seriózními firmami vyrábjícími a dodávajícími zabezpeovací zaízení pro domy a byty mla by se i podílet pošta (Spoje). Je zde totiž tolik protichdných fakt že vyešení problému sebelepším elektronikem-amatérem jenž všechna fakta a okolnosti nebude znát je prakticky nemožné. Pesn podle pokyn Vyper mi košili ale ne abys ji namoil do.vody!" Je mi líto že panu Františku Horákovi jemuž také není lhostejná ochrana domovního majetku nemohu poradit ešení elegantní stoprocentn úinné a nenákladné. Ale snad jste v redakci na zmínnou výzvu dostali více ohlas a mohli byste vytypovat kdo by byl schopen ídit kolektiv tená Vašeho asopisu kteí by chtli ešit podobné problémy. Víc hlav víc rozumu! t Aplikácia distributora signálov AV v TVP TESLA Color Oráván (AR-A. 9/89 s. 348). Vzhfadom na vhodné prispósobenie videovstupov distributora signálov k vstupu video FTVP je nutné v póvodnom zapojení zmeni R8 a R9 z 22 kq na 1 5 kq. Ing. Juraj Vajduliak 247

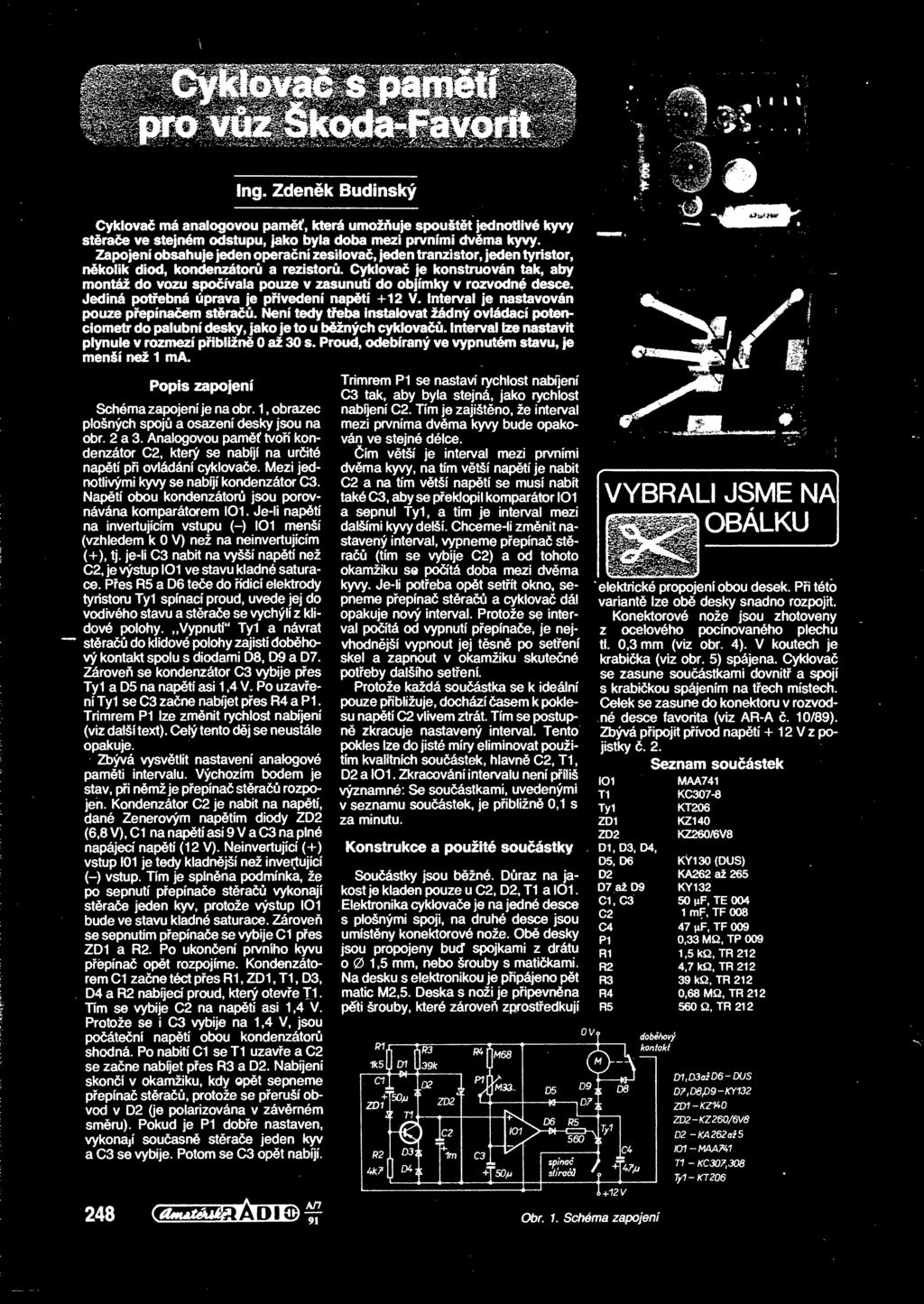

8 .. Ing. Zdenek Budinský Cyklova má analogovou pam která umožuje spouštt jednotlivé kyvy strae ve stejném odstupu jako byla doba mezi prvními dvma kyvy. Zapojení obsahuje jeden operaní zesilova jeden tranzistor jeden tyristor nkolik diod kondenzátem a rezistor. Cyklova je konstruován tak aby montáž do vozu spoívala pouze v zasunutí do objímky v rozvodná desce. Jediná potebná úprava je pivedení naptí +12 V. Interval je nastavován pouze pepínaem stra. Není tedy teba instalovat žádný ovládací potenciometr do palubní desky jako je to u bžných cyklova. Interval lze nastavit plynule v rozmezí pibližn 0 až 30 s. Proud odebíraný ve vypnutém stavu je menší než 1 ma. Popis zapojení Schéma zapojení je na obr. 1 obrazec plošných spoj a osazení desky jsou na obr. 2 a 3. Analogovou pam tvoí kondenzátor C2 který se nabíjí na urité naptí pi ovládání cyklovae. Mezi jednotlivými kyvy se nabíjí kondenzátor C3. Naptí obou kondenzátem jsou porovnávána komparátorem loi. Je-li naptí na invertujícím vstupu (-) 101 menší (vzhledem k 0 V) než na neinvertujícím (+) tj. je-li C3 nabit na vyšší naptí než C2 je výstup 101 ve stavu kladné saturace. Pes R5 a D6 tee do ídicí elektrody tyristoru Tyl spínací proud uvede jej do vodivého stavu a strae se vychýlí z klidové polohy. Vypnutí" Tyl a návrat stra do klidové polohy zajistí dobhový kontakt spolu s diodami D8 09 a D7. Zárove se kondenzátor C3 vybije pes Tyl a D5 na naptí asi 1 4 V. Po uzavení Tyl se C3 zane nabíjet pes R4 a Pí Trimrem Pí lze zmnit rychlost nabíjení (viz další text). Celý tento dj se neustále opakuje. Zbývá vysvtlit nastavení analogové pamti intervalu. Výchozím bodem je stav pi nmž je pepína stra rozpojen. Kondenzátor C2 je nabit na naptí dané Zenerovým naptím diody ZD2 (68 V) Cl na naptí asi 9 V a C3 na plné napájecí naptí (12 V). Neinvertující (+) vstup 101 je tedy kladnjší než invertující (-) vstup. Tím je splnna podmínka že po sepnutí pepínae stra vykonají strae jeden kyv protože výstup loi bude ve stavu kladné saturace. Zárove se sepnutím pepínae se vybije Cl pes ZDI a R2. Po ukonení prvního kyvu pepína opt rozpojíme. Kondenzátorem Cl zane téct pes R1 ZDI TI D3 D4 a R2 nabíjecí proud který oteve TI Tím se vybije C2 na naptí asi 14 V. Protože se i C3 vybije na 14 V jsou poátení naptí obou kondenzátem shodná. Po nabití Cl se TI uzave a C2 se zane nabíjet pes R3 a D2. Nabíjení skoní v okamžiku kdy opt sepneme pepína stra protože se peruší obvod v D2 (je polarizována v závrném smru). Pokud je Pí dobe nastaven vykonají souasn strae jeden kyv a C3 se vybije. Potom se C3 opt nabíjí. Trimrem Pí se nastaví rychlost nabíjení C3 tak aby byla stejná jako rychlost nabíjení C2. Tím je zajištno že interval mezi prvníma dvma kyvy bude opakován ve stejné délce. ím vtší je interval mezi prvními dvma kyvy na tím vtší naptí je nabit C2 a na tím vtší naptí se musí nabít také C3 aby se peklopil komparátor 101 a sepnul Tyl a tím je interval mezi dalšími kyvy delší. Chceme-li zmnit nastavený interval vypneme pepína stra (tím se vybije C2) a od tohoto okamžiku se poítá doba mezi dvma kyvy. Je-li poteba opt setít okno sepneme pepína stra a cyklova dál opakuje nový interval. Protože se interval poítá od vypnutí pepínae je nejvhodnjší vypnout jej tsn po setení skel a zapnout v okamžiku skutené poteby dalšího setení. Protože každá souástka se k ideální pouze pibližuje dochází asem k poklesu naptí C2 vlivem ztrát. Tím se postupn zkracuje nastavený interval. Tento pokles lze do jisté míry eliminovat použitím kvalitních souástek hlavn C2 TI D2 a loi. Zkracování intervalu není píliš významné: Se souástkami uvedenými v seznamu souástek je pibližn 01 s za minutu. Konstrukce a použité souástky Souástky jsou bžné. Draz na jakost je kladen pouze u C2 D2 TI a loi Elektronika cyklovae je na jedné desce s plošnými spoji na druhé desce jsou umístny konektorové nože. Obé desky jsou propojeny bu spojkami z drátu o mm nebo šrouby s matikami. Na desku s elektronikou je pipájeno pt matic M25. Deska s noži je pipevnna pti šrouby které zárove zprostedkují elektrické propojení obou desek. Pi této variant lze ob desky snadno rozpojit. Konektorové nože jsou zhotoveny z ocelového pocínovaného plechu tl. 03 mm (viz obr. 4). V koutech je krabika (viz obr. 5) spájena. Cyklova se zasune souástkami dovnit a spojí s krabikou spájením na tech místech. Celek se zasune do konektoru v rozvodné desce favorita (viz AR-A. 10/89). Zbývá pipojit pívod naptí + 12 V z pojistky. 2. loi TI Tyl ZDI ZD2 Seznam souástek MAA741 KC307-8 KT206 KZ140 KZ260/6V8 Dl. D3 D4 D5 D6 KY130 (DUS) D2 KA262 až až D9 KY132 C1.C3 50 hf TE 004 C2 1 mf TF 008 C4 47 jif TF 009 Pí 033 MQ TP 009 R1 15 kq TR 212 R2 47 kq TR 212 R3 39 kq TR 212 R4 068 MQ TR 212 R5 560 Q TR A/7 91 Obr. 1. Schéma zapojení

9 L 1 inj Obr. 4. Konstrukce konektorových nož Obr. 5. Rozvinutý pláš krabiky cyklovae. Kóta vpravo nahoe má být namísto 10 správn 19 Obr. 2. Desky Z39 a Z40 s plošnými spoji Obr. 3. Rozmístní souástek; nožové kontaktyjsou pájeny ze strany spoj na obrázku není rezistor R4 (mezi Pí a D7) Závr Vím že o mj píspvek bude mezi motoristy zájem i když zhotovení cyklovae s pamtí je složitjší než zhotovení bžného cyklovae. Není však teba v- šet hlavu pravdpodobnost že cyklova bude s dobrými souástkami pracovat na první pokus je vysoká. Zkušenosti s provozem a montáží cyklovae Od ukonení vývoje uplynul více než rok. Za tuto dobu jsem získal zkušenosti jak zjednodušit stavbu a montáž cyklovae do vozu. Spolehlivost se ukázala být dobrá a proto lze doporuit nerozebiratelné spojení obou desek s plošnými spoji drátovými propojkami. Potebujeme-li pece cyklova rozebrat je to s odsávakou práce na nkolik minut. Napájecí naptí +12 V za pojistkou. 2 lze získat v neobsazené dutince ve svorkovnici E 110. Dutinka je na obr. 1 oznaena ern vyplnným kroužkem. Q^r j Rozvodná deska Š Favorit Obr. 2. Nákres desky Z41 s plošnými Staí do ní zasunout kolíek (0 3 mm spoji upraveného konektoru dlouhý pibližn 25 mm) s vodiem. Na témže obrázku je i oznaen konektor do Má totiž jednu stranu užší. Vyžádalo šito zim je pípadným zájemcm (vetn njž se zasouvá cyklova. zmnu desky s plošnými spoji na níž plošných spoj) za 100 Ks. Sadu lze po Praxe ukázala že ne u všech voz jsou nože konektor. Nová deska je na malé zmn použít na stavbu cyklovae Š Favorit se cyklova bez problém ve- obr. 2. s pamtí pro vozy Š (adresa: ' jde na rozvodnou desku. Proto bylo nut- Vzhledem k tomu že mi doma zbyly Ing. Zdenk Budinský ínská 7/747 né cyklova otoit vi konektoru o 90. souástky na nkolik cyklova nabí Praha 6). TENÁI POZOR Jak jsme se již zmínili v letošním pátém ísle AR budeme mít možnost pro vás ve spolupráci s firmou KTE ovovat nkteré z konstrukcí jež uveejujeme. Cyklova stra s pamtí otištný na této a pedchozí stránce je první z nich; vzhledem ke krátkosti terminu nebylo možno pinést výsledky již v tomto ísle. Cyklova však již byl postaven probíhají praktické zkoušky a zhodnocení s praktickými zkušenostmi ze stavby a oživování pineseme v píštím ísle AR. Redakce 249

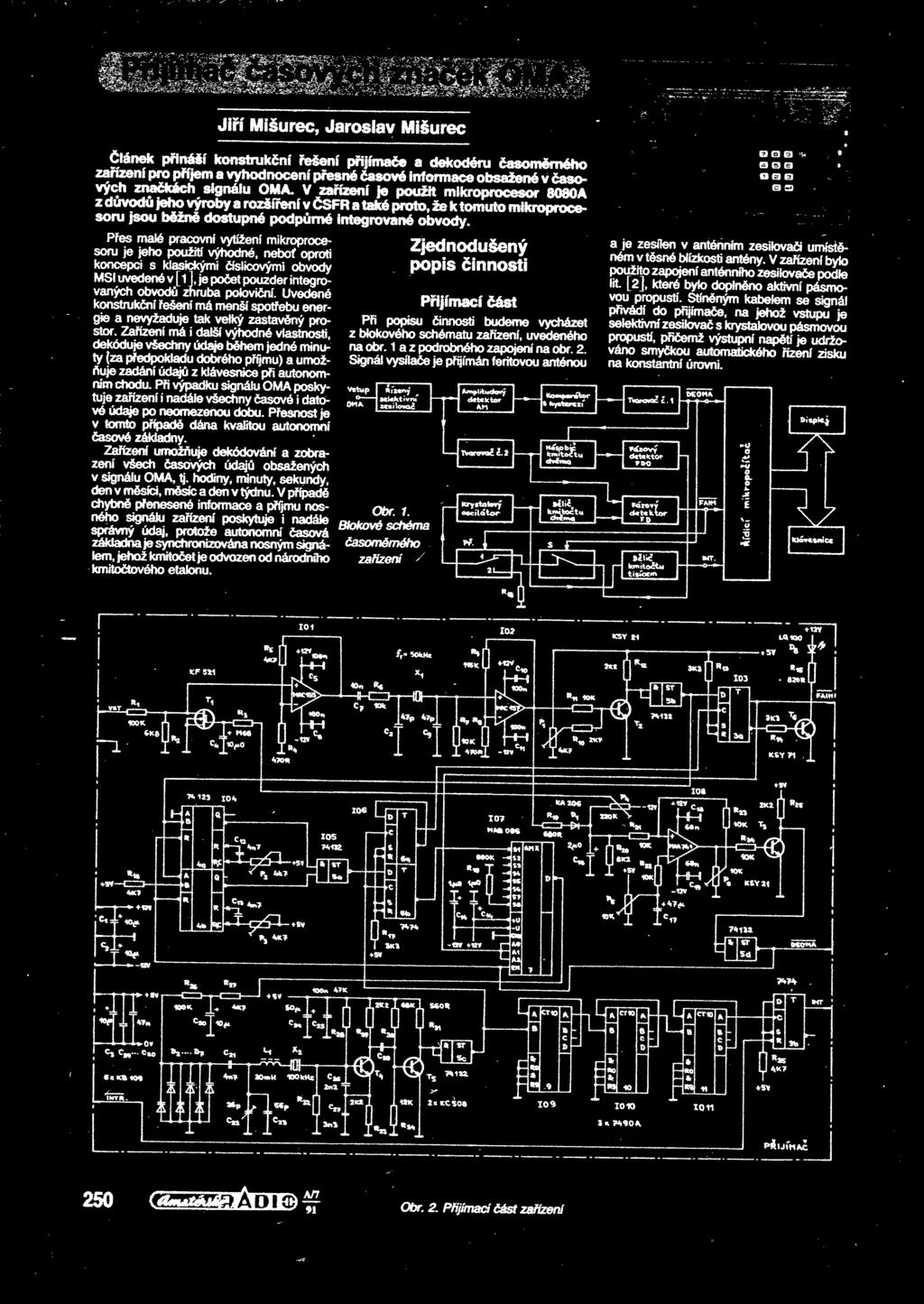

10 Jií Mišurec Jaroslav Mišurec lánek pináší konstrukní ešení pijímae a dekodéru asommého zanzení pro píjem a vyhodnocení pesné asové informace obsažené v asových znakách signálu OMA. V zaízení je použit mikroprocesor 8080A zdvod jeho výroby a rozšíení vsfr a také proto že k tomuto mikroprocesoru jsou bžné dostupné podprné integrované obvody. Pes malé pracovní vytížení mikroprocesoru je jeho použití výhodné nebo oproti koncepci s klasickými íslicovými obvody MSI uvedené v [i ] je poet pouzder integrovaných obvod zhruba poloviní. Uvedené konstrukní ešení má menší spotebu energie a nevyžaduje tak velký zastavný prostor. Zaízení má i další výhodné vlastnosti dekóduje všechny údaje bhem jedné minuty (za pedpokladu dobrého píjmu) a umožuje zadání údaj z klávesnice pi autonomním chodu. Pi výpadku signálu OMA poskytuje zaízení i nadále všechny asové i datové údaje po neomezenou dobu. Pesnost je v tomto pípad dána kvalitou autonomní Zaízení umožuje dekódování a zobrazení všech asových údaj obsažených v signálu OMA tj. hodiny minuty sekundy den v msíci msíc a den vtýdnu. V pípad chybn penesené informace a píjmu nosného signálu zaízení poskytuje i nadále správný údaj protože autonomní asová základna je synchronizována nosným signálem jehož kmitoetje odvozen od národního kmitotového etalonu. Zjednodušený popis innosti Pijímací ást Pi popisu innosti budeme vycházet z blokového schématu zaízení uvedeného na obr. 1 a z podrobného zapojen' na obr. 2. Signál vysílae je pijímán feritovou anténou Vstup OMA lítaný selektivní' eeeilovaz Obr. t Blokové schéma asommého zaízení / Amplitudový detektor AM i* kystsretí t.1 Tkarovaí 2.2 LJ LJ sáeovy krystalový oscilátor P hrémo L Itiliž a je zesílen v anténním zesilovai umístném v tsné blízkosti antény. V zaízení bylo použito zapojení anténního zesilovae podle lit 2 [ J které bylo doplnno aktivní pásmovou propustí. Stínným kabelem se signál pivádí do pijímae na jehož vstupu je propustí piemž výstupní naptí je udržováno smykou automatického ízení zisku na konstantní úrovni. detektor M roo í 1 Sazový detektor kmitotu tisícem Displej 3}

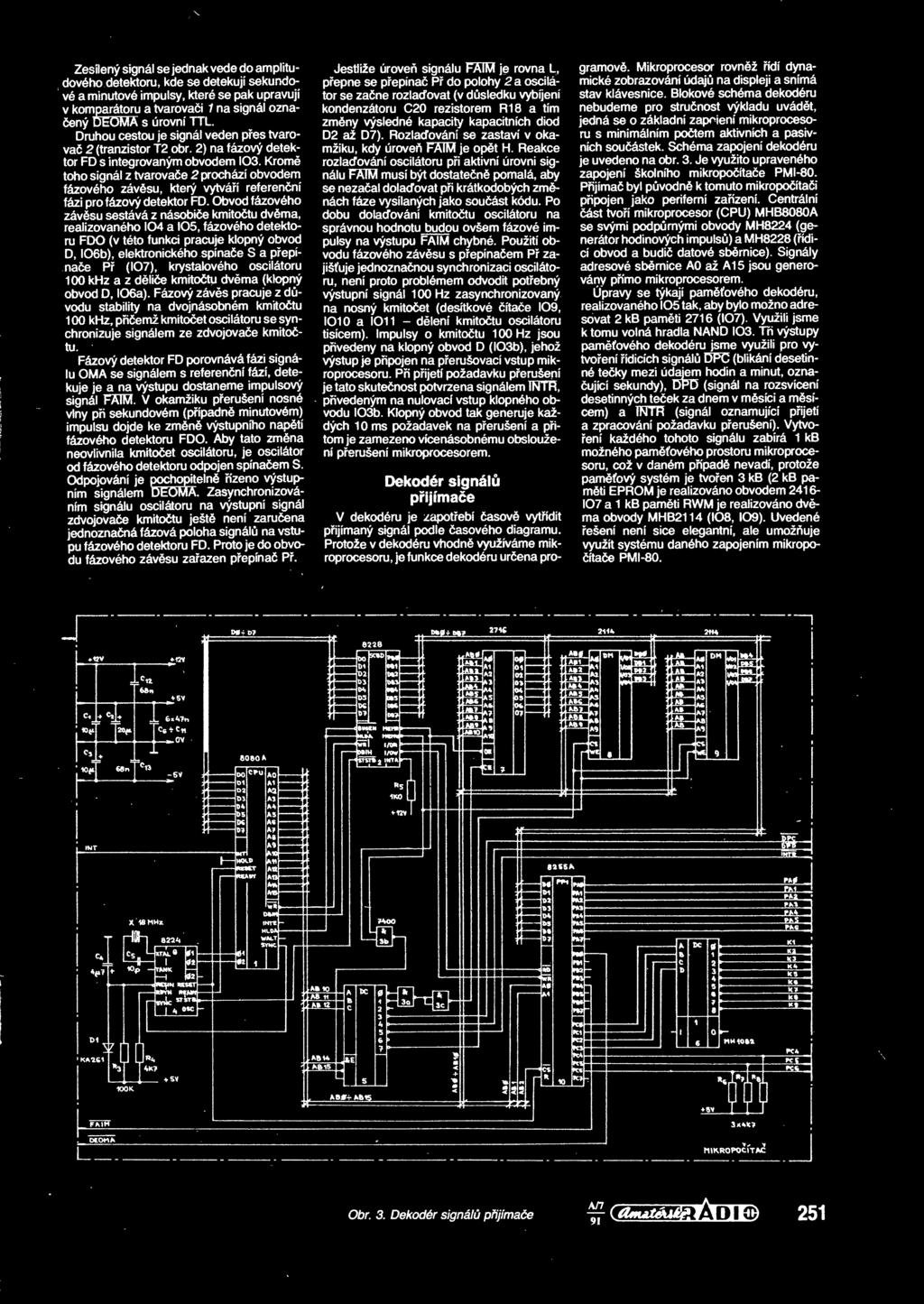

11 Zesílený signál se jednak vede do amplitudového detektoru kde se detekují sekundové a minutové impulsy které se pak upravují v komparátoru a tvarovai 1 na signál oznaený DEOMA s úrovní TTL. Druhou cestou je signál veden pes tvarova 2 (tranzistor T2 obr. 2) na fázový detektor FD s integrovaným obvodem 103. Krom toho signál z tvarovae 2 prochází obvodem fázového závsu který vytváí referenní fázi pro fázový detektor FD. Obvod fázového závsu sestává z násobie kmitotu dvma realizovaného 104 a 105 fázového detektoru FDO (v této funkci pracuje klopný obvod D 106b) elektronického spínae S a pepínae P (107) krystalového oscilátoru 100 khz a z dlie kmitotu dvma (klopný obvod D 106a). Fázový závs pracuje z d- vodu stability na dvojnásobném kmitotu 1 00 khz piemž kmitoet oscilátoru se synchronizuje signálem ze zdvojovae kmitotu. Fázový detektor FD porovnává fázi signálu OMA se signálem s referenní fází detekuje je a na výstupu dostaneme impulsový signál FAIM. V okamžiku perušení nosné vlny pi sekundovém (pípadn minutovém) impulsu dojde ke zmn výstupního naptí fázového detektoru FDO. Aby tato zmna neovlivnila kmitoet oscilátoru je oscilátor od fázového detektoru odpojen spínaem S. Odpojování je pochopitelné ízeno výstupním signálem DEOmA. Zasynchronizováním signálu oscilátoru na výstupní signál zdvojovae kmitotu ješt není zaruena jednoznaná fázová poloha signál na vstupu fázového detektoru FD. Proto je do obvodu fázového závsu zaazen pepína P. Jestliže úrove signálu FAIM je rovna L pepne se pepína P do polohy 2 a oscilátor se zane rozlaovat (v dsledku vybíjení kondenzátoru C20 rezistorem R18 a tím zmny výsledné kapacity kapacitních diod D2 až D7). Rozlaování se zastaví v okamžiku kdy úrove FAIM je opt H. Reakce rozlaování oscilátoru pi aktivní úrovni signálu FAIM musí být dostaten pomalá aby se nezaal dolaovat pi krátkodobých zmnách fáze vysílaných jako souást kódu. Po dobu dolaování kmitotu oscilátoru na správnou hodnotu budou ovšem fázové impulsy na výstupu FAIM chybné. Použití obvodu fázového závsu s pepínaem P zajišuje jednoznanou synchronizaci oscilátoru není proto problémem odvodit potebný výstupní signál 100 Hz zasynchronizovaný na nosný kmitoet (desítkové ítae a loii - dlení kmitotu oscilátoru tisícem). Impulsy o kmitotu 100 Hz jsou pivedeny na klopný obvod D (103b) jehož výstup je pipojen na perušovací vstup mikroprocesoru. Pi pijetí požadavku perušení je tato skutenost potvrzena signálem INTR pivedeným na nulovací vstup klopného obvodu 103b. Klopný obvod tak generuje každých 10 ms požadavek na perušení a pitom je zamezeno vícenásobnému obsloužení perušení mikroprocesorem. Dekodér signál pijímae V dekodéru je zapotebí asov vytídit pijímaný signál podle asového diagramu. Protože v dekodéru vhodné využíváme mikroprocesoru je funkce dekodéru urena programov. Mikroprocesor rovnž ídí dynamické zobrazování údaj na displeji a snímá stav klávesnice. Blokové schéma dekodéru nebudeme pro strunost výkladu uvádt jedná se o základní zapojení mikroprocesoru s minimálním potem aktivních a pasivních souástek. Schéma zapojení dekodéru je uvedeno na obr. 3. Je využito upraveného zapojení školního mikropoítae PMI-80. Pijíma byl pvodn k tomuto mikropoítai pipojen jako periferní zaízení. Centrální ást tvoí mikroprocesor (CPU) MHB8080A se svými podprnými obvody MH8224 (generátor hodinových impuls) a MH8228 (ídicí obvod a budi datové sbrnice). Signály adresové sbrnice AO až AI 5 jsou generovány pímo mikroprocesorem. Úpravy se týkají pamového dekodéru realizovaného 105 tak aby bylo možno adresovat 2 kb pamti 2716 (107). Využili jsme k tomu volná hradla NAND 103. Tri výstupy pamového dekodéru jsme využili pro vytvoení ídicích signál DPC (blikání desetinné teky mezi údajem hodin a minut oznaující sekundy) DpD (signál na rozsvícení desetinných teek za dnem v msíci a msícem) a INTR (signál oznamující pijetí a zpracování požadavku perušeno. Vytvoení každého tohoto signálu zabírá 1 kb možného pamového prostoru mikroprocesoru což v daném pípad nevadí protože pamový systém je tvoen 3 kb (2 kb pamti EPROM je realizováno obvodem a 1 kb pamti RWM je realizováno dvma obvody MHB2114 ( ). Uvedené ešení není sice elegantní ale umožuje využít systému daného zapojením mikropoítae PMI-80.

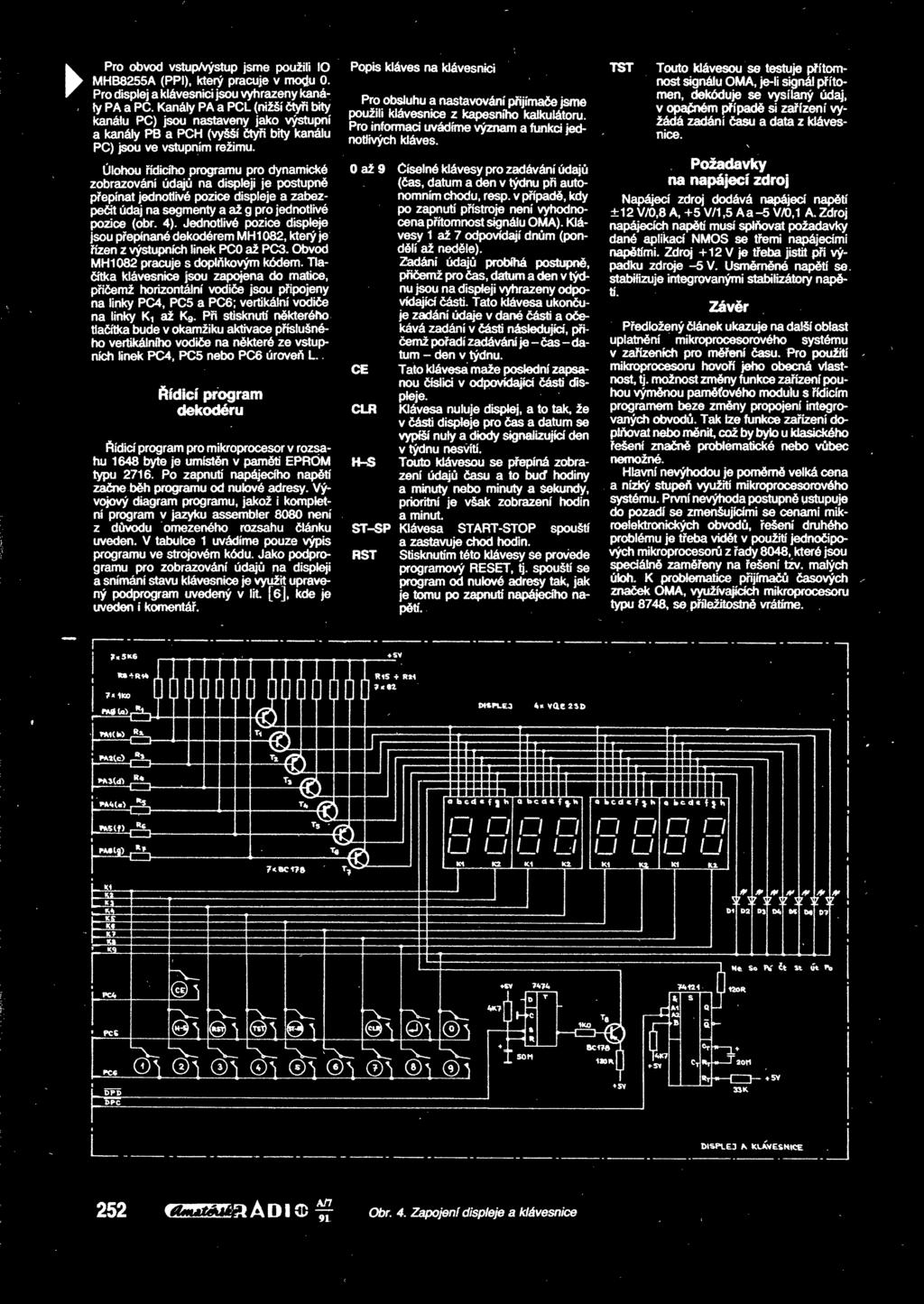

12 . Pro obvod vstup/výstup jsme použili IO MHB8255A (PPI) který pracuje v modu 0. Pro displej a klávesnici jsou vyhrazeny kanály PA a PC. Kanály PA a PCL (nižší tyi bity kanálu PC) jsou nastaveny jako výstupní a kanály PB a PCH (vyšší tyi bity kanálu PC) jsou ve vstupním režimu. Úlohou ídicího programu pro dynamické zobrazování údaj na displeji je postupn pepínat jednotlivé pozice displeje a zabezpeit údaj na segmenty a až g pro jednotlivé pozice (obr. 4). Jednotlivé pozice displeje jsou pepínané dekodérem MH1082 který je ízen z výstupních linek PCO až PC3. Obvod MH1082 pracuje s doplkovým kódem. Tlaítka klávesnice jsou zapojena do matice piemž horizontální vodie jsou pipojeny na linky PC4 PC5 a PC6; vertikální vodie na linky K n až Kg. Pi stisknutí nkterého tlaítka bude v okamžiku aktivace píslušného vertikálního vodie na nkteré ze vstupních linek PC4 PC5 nebo PC6 úrove L. ídicí program dekodéru ídicí program pro mikroprocesor v rozsahu 1648 byte je umístn v pamti EPROM typu Po zapnutí napájecího naptí zane bh programu od nulové adresy. Vývojový diagram programu jakož i kompletní program v jazyku assembler 8080 není z dvodu omezeného rozsahu lánku uveden. V tabulce 1 uvádíme pouze výpis programu ve strojovém kódu. Jako podprogramu pro zobrazování údaj na displeji a snímání stavu klávesnice je využit upravený podprogram uvedený v lit [6] kde je uveden i komentá. Popis kláves na klávesnici Pro obsluhu a nastavování pijímae jsme použili klávesnice z kapesního kalkulátoru. Pro informaci uvádíme význam a funkci jednotlivých kláves. CE 0 až 9 íselné klávesy pro zadávání údaj (as datum a den v týdnu pi autonomním Chodu resp. v pípad kdy po zapnutí pístroje není vyhodnocena pítomnost signálu OMA). Klávesy 1 až 7 odpovídají dnm (pondlí až nedle). Zadání údaj probíhá postupn piemž pro as datum a den v týdnu jsou na displeji vyhrazeny odpovídající ásti. Tato klávesa ukonuje zadání údaje v dané ásti a oekává zadání v ásti následující piemž poadí zadávání je -as -datum - den v týdnu. Tato klávesa maže poslední zapsanou íslici v odpovídající ásti displeje. CLR Klávesa nuluje displej a to tak že v ásti displeje pro as a datum se vypíší nuly a diody signalizující den v týdnu nesvítí. H-S Touto klávesou se pepíná zobrazení údaj asu a to bu hodiny a minuty nebo minuty a sekundy prioritní je však zobrazení hodin a minut. ST-SP Klávesa START-STOP spouští a zastavuje chod hodin. RST Stisknutím této klávesy se provede programový RESET tj. spouští se program od nulové adresy tak jak je tomu po zapnutí napájecího naptí. TST Touto klávesou se testuje pítomnost signálu OMA je-li signál pítomen dekóduje se vysílaný údaj v opaném pípad si zaízení vyžádá zadání asu a data z klávesnice. Požadavky na napájecí zdroj Napájecí zdroj dodává napájecí naptí ±12 V/08 A +5 V/15 A a -5 V/01 A. Zdroj napájecích naptí musí splovat požadavky dané aplikací NMOS se temi napájecími naptími. Zdroj +12 V je teba jistit pi výpadku zdroje -5 V. Usmrnné naptí se. stabilizuje integrovanými stabilizátory naptí. Závr Pedložený lánek ukazuje na další oblast uplatnní mikroprocesorového systému v zaízeních pro mení asu. Pro použití mikroprocesoru hovoí jeho obecná vlastnost tj. možnost zmny funkce zaízení pouhou výmnou pamového modulu s ídicím programem beze zmny propojení integrovaných obvod. Tak lze funkce zaízení doplovat nebo mnit což by bylo u klasického ešeni znan problematické nebo vbec nemožné. Hlavní nevýhodou je pomrn velká cena a nízký stupe využití mikroprocesorového systému. První nevýhoda postupn ustupuje do pozadí se zmenšujícími se cenami mikroelektronických obvod ešení druhého problému je teba vidt v použití jednoipových mikroprocesor z ady 8048 které jsou speciáln zameny na ešení tzv. malých úloh. K problematice pijíma asových znaek OMA využívajících mikroprocesoru typu 8748 se píležitostn vrátíme.

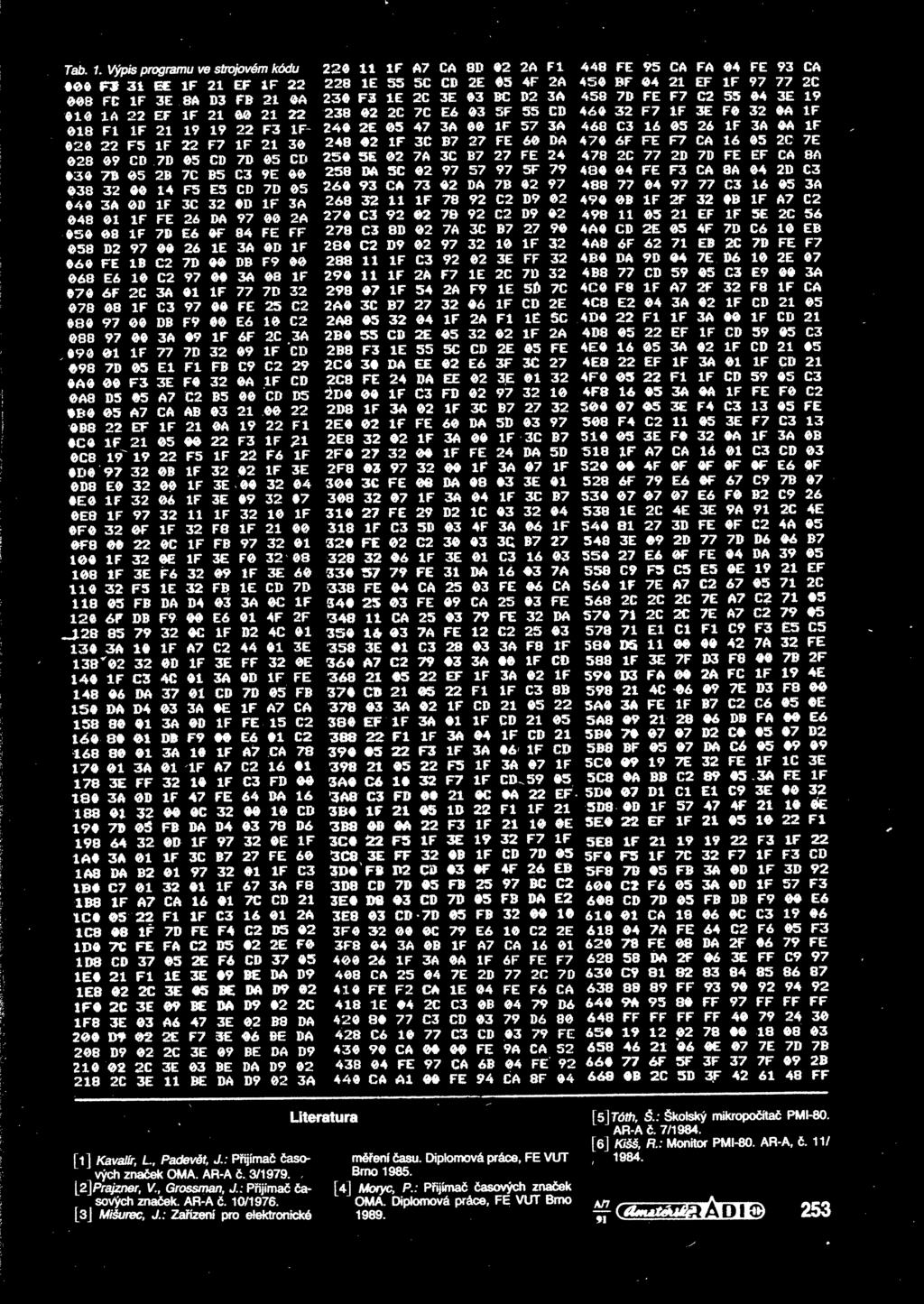

13 3 Tab. 1. Výpis programu ve strojovém kódu 606 Fl 31 EE 1F 21 EF 1F FC 1F 3E 8A D3 FB 21 6A 10 1A 22 EF 1F F1 1F F3 1F F5 1F 22 F7 1F CD 7D 05 CD 7D 05 CD B 7C B5 C3 9E F5 E5 CD 7D A 0D 1F 3C 32 6D 1F 3A F FE 26 DA A F 7D E6 0F 84 FE FF 658 D E 3A 0D 1F 666 FE 1B C2 7D 00 DB F E6 10 C A 08 1F 070 6F 2C 3A 01 1F 77 7D F C FE 25 C DB F9 00 E6 10 C A 09 1F 6F 2C 3A F 77 7D F CD 098 7D 05 El Fl FB C9 C2 29 6A0 00 F3 3E F0 32 0A 1F CD 0A8 D5 05 A7 C2 B5 00 CD D5 0B0 05 A7 CA AB B8 22 EF 1F 21 0A Fl C0 1F F3 1F 21 0C F5 1F 22 F6 1F D B 1F F 3E 008 E F 3E E0 1F F 3E E8 1F F F 0F0 32 0F 1F 32 F8 1F F C 1F FB F 32 0E 1F 3E F F 3E F F 3E F5 1E 32 FB 1E CD 7D ] FB DA D4 03 3A 0C 1F 120 6F DB F9 00 E6 01 4F 2F _J C 1F B2 4C A 10 1F A7 C E 138* D 1F 3E FF 32 0E 140 1F C3 4C 01 3A 0D 1F FE DA CD 7D 05 FB 156 DA D4 03 3A 0E 1F A7 CA A 0D 1F FE 15 C DB F9 00 E6 01 C A 10 1F A7 CA A 01 1F A7 C E FF F C3 FD A 0D 1F 47 FE 64 DA C CD 190 7B 05 FB DA D D D 1F E 1F 1A0 3A 01 1F 3C B7 27 FE 60 1A8 DA B F C3 IB6 C F 67 3A F8 1B8 1F A7 CA C CD 21 IC0 0S 22 Fl 1F C A 1C8 08 1F 7D FE F4 C2 DS 02 1D0 7C FE FA C2 D5 02 2E F0 1D8 CD E F6 CD E6 21 Fl 1E 3E 09 BE DA D9 IE8 02 2C 3E 05 BE DA D9 02 1F0 2C 3E 09 BE DA D9 02 2C 1F8 3E 03 A6 47 3E 02 B8 DA 200 D9 02 2E F BE DA 208 D9 02 2C 3E 09 BE DA D C 3E 03 BE DA D C 3E 11 BE DA D9 02 3A F A7 CA 8D 02 2A Fl 228 1E 55 5C CD 2E 05 4F 2A 230 F3 1E 2C 3E 03 BC D2 3A C 7C E6 03 5F 55 CD 240 2E A 00 1F 57 3A F 3C B7 27 FE 60 DA 250 SE 02 7A 3C B7 27 FE DA 5C F CA DA 7B F C2 D C C2 D C3 8D 02 7A 3C B C2 D F F C E FF F 2A F7 1E 2C 7D F 54 2A F9 1E 5 7C 2A0 3C B F CD 2E 2A F 2A Fl 1É 5C 2B0 55 CD 2E F 2A 2B8 F3 1E 55 5C CD 2E 05 FE 2C0 30 DA EE 02 E6 3F 3C 27 2C8 FE 24 DA EE 02 3E D0 00 1F C3 FD D8 1F 3A 02 1F 3C B E0 02 1F FE 60 DA E F 3A 00 1F 3C B7 2F F FE 24 DA 5D 2F F 3A 07 1F 300 3C FE 08 DA E F 3A 04 1F 3C B FE 29 D2 1C F C3 5D 03 4F 3A 06 1F 320 FE 02 G Q B F 3E 01 C FE 31 DA A 338 FE 04 CA FE 06 CA FE 09 CA FE CA FE 32 DA A FE 12 C E 01 C A F8 1F 360 A7 C A 00 1F CD EF 1F 3A 02 1F 370 CB Fl 1F C3 8B A 02 1F CD EF 1F 3A 01 1F CD Fl 1F 3A 04 1F CD F3 1F 3A 06 1F CD F5 1F 3A 07 1F 3A0 C F7 1F CD A8 C3 FD C 0A 22 EF 3B0 1F ID 22 Fl 1F 21 3B8 0B 0A 22 F3 1F E 3C0 22 F5 1F 3E F7 1F 3C8 3E FF 32 0B 1F CD 7D 05 3P0FB P2 CD 03 0F 4F 26 EB 3D8 CD 7D 05 FB BC C2 [4] 3E0 DB 03 CD 7D 05 FB DA E2 3E8 03 CD 7D 05 FB F C 79 E6 10 C2 2E 3F8 04 3A 0B 1F A7 CA F 3A 0A 1F 6F FE F7 468 CA E 2D 77 2C FE F2 CA 1E 04 FE F6 CA 418 1E 04 2C C3 0B D C3 CD D C C3 CD FE CA FE 9A CA FE 97 CA 6B 04 FE CA AI 00 FE 94 CA 8F FE 95 CA FA 04 FE 93 CA 450 BF EF 1F C 458 7D FE F7 C E F7 1F 3E F0 32 0A 1F 468 C F 3A 0A 1F 470 6F FE F7 CA C 7E 478 2C 77 2D 7D FE EF CA 8A FE F3 CA 8A 04 2D C C A 490 6B 1F 2F 32 6B 1F A7 C EF 1F 5E 2C 56 4A6 CD 2E 05 4F 7D C6 16 EB 4A8 6F EB 2C 7D FE F7 4B6 DA 9D 04 7E D6 10 2E 67 4B8 77 CD C3 E9 66 3A 4C0 F8 1F A7 2F 32 F8 1F CA 4C8 E2 04 3A 62 1F CD P0 22 Fl 1F 3A 00 1F CD 21 4D EF 1F CD C3 4E A 02 1F CD E8 22 EF 1F 3A 61 1F CD 21 4F Fl 1F CD C 4F A 6A 1F FE F6 C E F4 C FE 508 F4 C E F7 C E F6 32 0A 1F 3A 6B 518 1F A7 CA C3 CD F 0F 0F 0F 0F E6 0F 528 6F 79 E6 0F 67 C? 7B E6 F0 B2 C E 2C 4E 3E 9A 91 2C 4E D FE 0F C2 4A E 09 2D 77 7D 6 06 B E6 0F FE 04 DA ] 558 C9 F5 C5 E5 0E EF 560 1F 7E A7 C C 568 2C 2C 2C 7 A7 C2 71 # C 2C 7E A7 C El Cl Fl C9 F3 E5 C5 580 D A 32 FE 588 1F 3E 7F D3 F8 00 7B 2F 590 D3 FA 00 2A FC 1F 19 4E C E D3 F8 00 5A0 3A FE 1F B7 C2 C6 05 0E SA DB FA 00 E6 5B D2 C D2 5B8 BF DA CA C E 32 FE 1F 1C 3E 5C8 0A BB C A FE 1F 5D0 07 Dl Cl El C9 3E D8 0D 1F F éc 5E0 22 EF 1F Fl 5E8 1F F3 1F 22 5F0 F5 IF F7 1F F3 CD 5F8 7B 05 FB 3A 0D 1F 3D C2 F6 05 3A 0D 1F 57 F3 668 CD 7D 05 FB DB F9 00 E CA C C A FE 64 C2 F6 05 F FE 08 DA 2F FE DA 2F 66 3E FF C C FF A FF 97 FF FF FF 648 FF FF FF FF E 07 7E 7D 7B F 5F 3F 37 7F 09 2B 668 6B 2C 5D 3F FF [1] Kavalír L Padevt J.: Pijíma asových znaek OMA. AR-A. 3/1979. [2 Prajzner V. Grossman J.: Pijíma a- [3j sových znaek. AR-A. 10/1976. Mišurec J.: Zaízení pro elektronické Literatura méení asu. Diplomová práce FE VUT Brno Moryc P.: Pijíma asových znaek OMA. Diplomová práce FE VUT Brno [5 Tóth Š.: Školský mikropoíta PMI-80. AR-A. 7/1984. [6] Kišš.: Monitor PMI-80. AR-A. 11/ 1984.

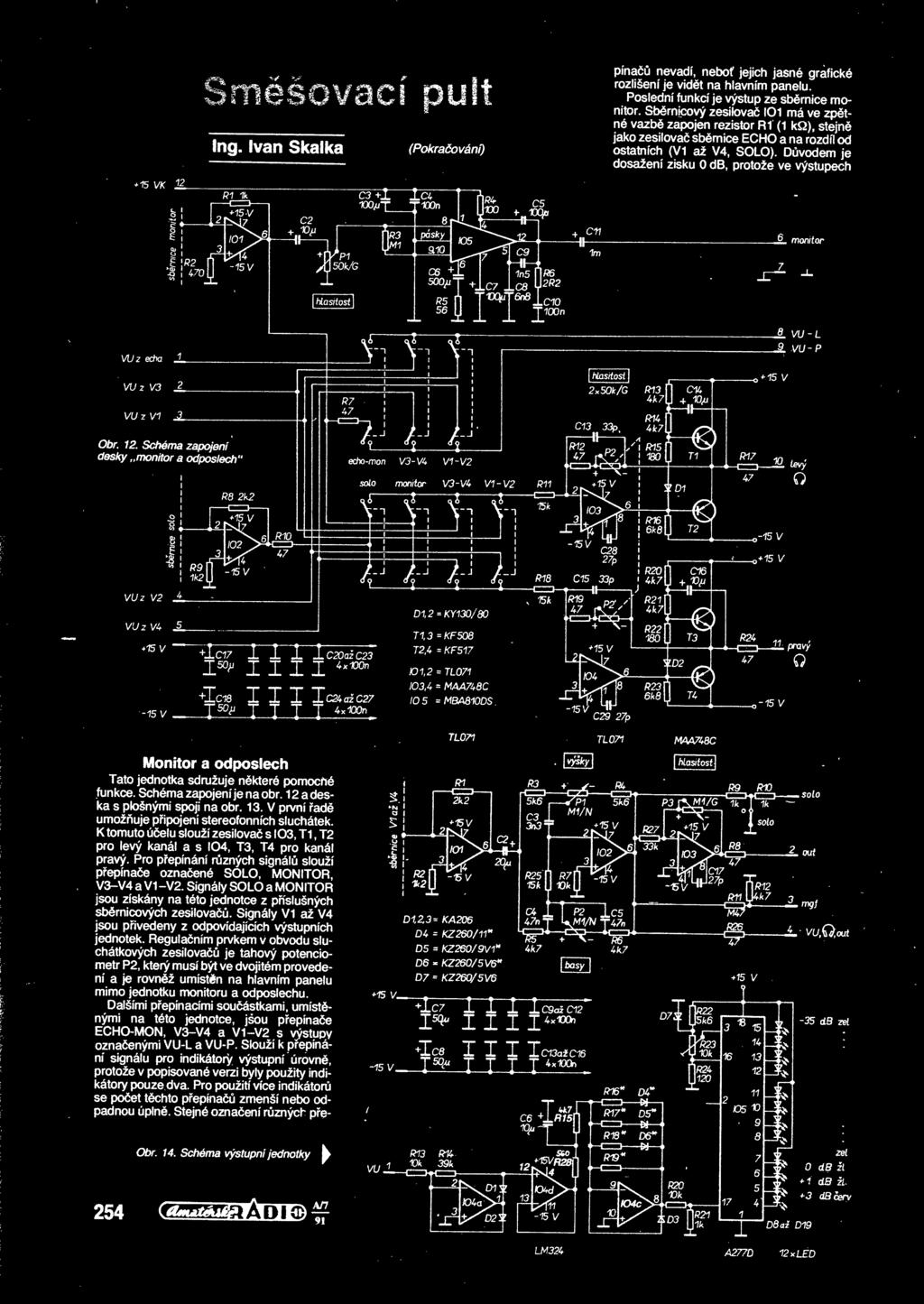

14 pína nevadí nebo jejich jasné grafické rozlišení je vidt na hlavním panelu. Poslední funkcí je výstup ze sbrnice monitor. Sbrnicový zesilova loi má ve zptné vazb zapojen rezistor Rí (1 kq) stejn jako zesilova sbrnice ECHO a na rozdíl od ostatních (VI až V4 SOLO). Dvodem je dosažení zisku 0 db protože ve výstupech Tato jednotka sdružuje nkteré pomocné funkce. Schéma zapojení je na obr. 12a deska s plošnými spoji na obr. 13. V první ad umožuje pipojení stereofonních sluchátek. K tomuto úelu slouží zesilova s 103 TI T2 pro levý kanál a s 104 T3 T4 pro kanál pravý. Pro pepínání rzných signál slouží pepínae oznaené SOLO MONITOR V3-V4 a V1-V2. Signály SOLO a MONITOR jsou získány na této jednotce z píslušných sbrnicových zesilova. Signály VI až V4 jsou pivedeny z odpovídajících výstupních jednotek. Regulaním prvkem v obvodu sluchátkových zesilova je tahový potenciometr P2 který musí být ve dvojitém provedení a je rovnž umístn na hlavním panelu mimo jednotku monitoru a odposlechu. Dalšími pepínacími souástkami umístnými na této jednotce jsou pepínae ECHO-MON V3 V4 a VI V2 s výstupy oznaenými VU-L a VU-P. Slouží k pepínání signálu pro indikátory výstupní úrovn protože v popisované verzi byly použity indikátory pouze dva. Pro použití více indikátor se poet tchto pepína zmenší nebo odpadnou úpln. Stejné oznaení rzných pe- *15 V Obr. 14. Schéma výstupní jednotky 254 ^KaraATffi A/7 9! LM324 A277D 12 xled

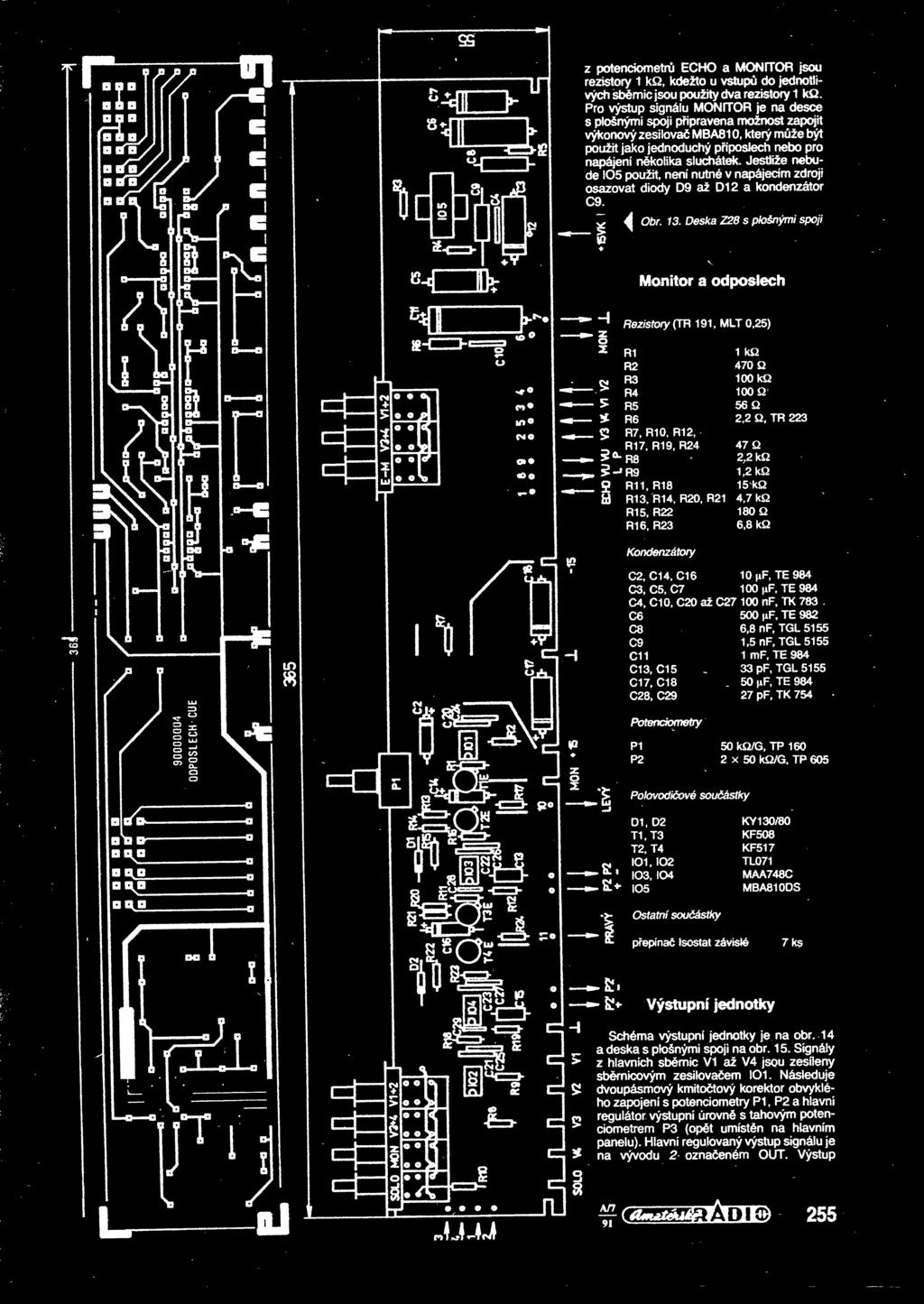

15 95 z potenáometr ECHO a MONITOR jsou rezistory 1 kq kdežto u vstup do jednotlivých sbmic jsou použity dva rezistory 1 kq. Pro výstup signálu MONITOR je na desce s plošnými spoji pipravena možnost zapojit výkonový zesilova MBA810 který mže být použit jako jednoduchý píposlech nebo pro napájení nkolika sluchátek. Jestliže nebude 105 použit není nutné v napájecím zdroji osazovat diody D9 až Dl 2 a kondenzátor ^ Obr. 13. Deska Z28 s plošnými spoji Monitor a odposlech Rezistory (TR 191 MLT 025) R1 R2 R3 R4 R5 R6 R7 R10 R12 R17 R19 R24 R8 R9 R11 R18 R13 R14 R20 R21 R15 R22 R16 R23 Kondenzátory 1 kq 470 Q 100 kil 100 Q 56 Q 22 Q TR Q 2.2 kq 1.2 kq 15 kq 4.7 kq 180 Q 6.8 kq C2 Cl 4 C16 10 nf TE 984 C3 C5 C7 100 nf TE 984 C4 CIO C20 až C nf TK 783 C6 500 nf TE 982 C8 68 nf TGL 5155 C9 15 nf TGL 5155 Cil 1 mf TE 984 Cl 3 Cl pf TGL Cl 7 C18 _ 50 jif TE 984 C28 C29 27 pf TK 754 Potendometry 50 kq/g TP x 50 kq/g TP 605 Polovodiové souástky Dl D2 TI T3 T2T KY1 30/80 KF508 KF517 TL071 MAA748C MBA810DS Ostatní souástky pepína Isostat závislé 7 ks Výstupní jednotky Schéma výstupní jednotky je na obr. 14 a deska s plošnými spoji na obr. 15. Signály z hlavních sbmic VI až V4 jsou zesíleny sbmicovým zesilovaem 101. Následuje dvoupásmový kmitotový korektor obvyklého zapojení s potenciometry Pí P2 a hlavní regulátor výstupní úrovn s tahovým potenciometrem P3 (opét umístn na hlavním panelu). Hlavní regulovaný výstup signálu je na vývodu 2 oznaeném OUT. Výstup g 255

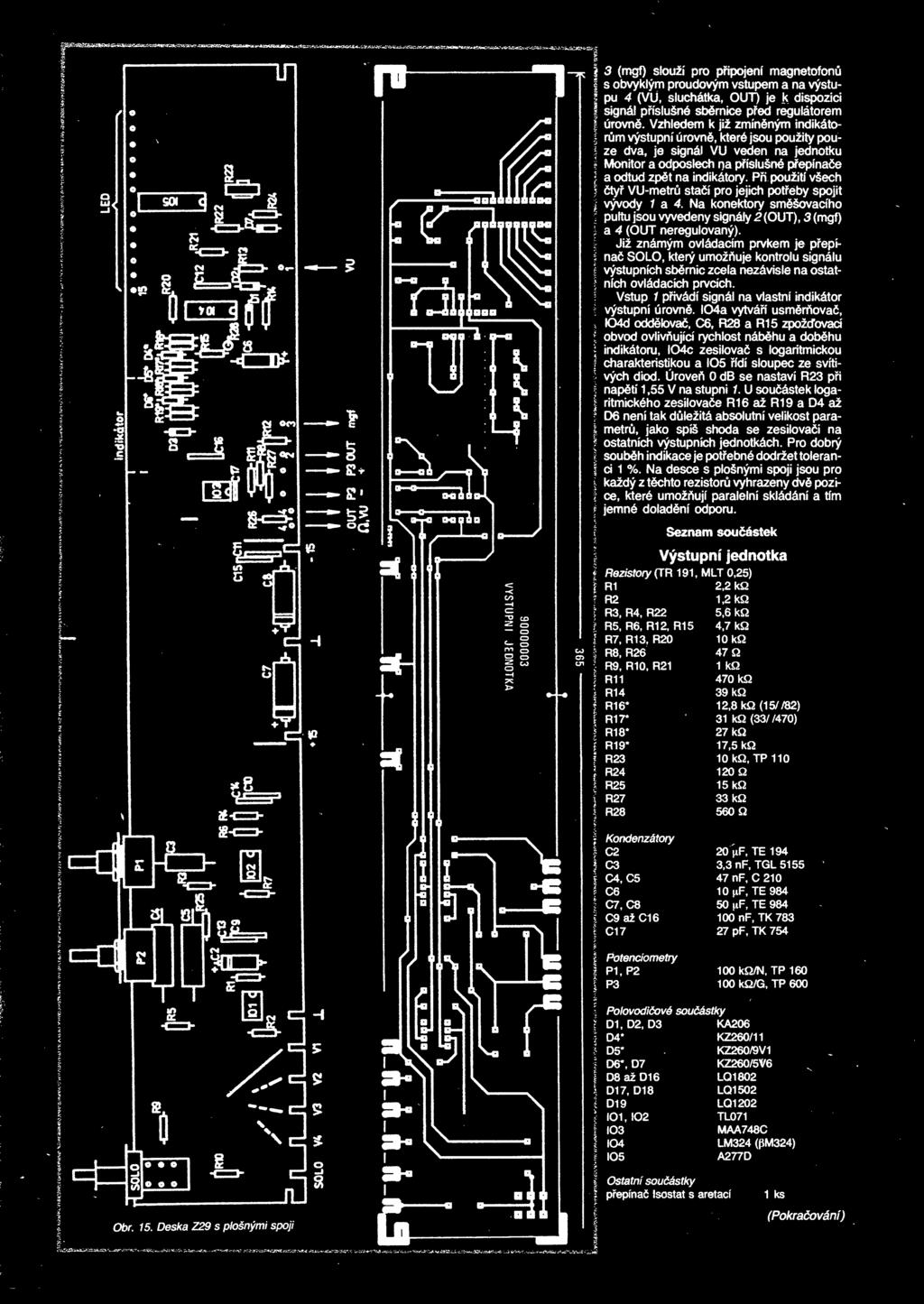

16 indikátor li 3 (mgf) slouží pro pipojení magnetofon f s obvyklým proudovým vstupem a na výstupu 4 (VU sluchátka OUT) je k dispozici i signál poslušné sbrnice ped regulátorem I úrovn. Vzhledem k již zmínným indikátorm výstupní úrovn které jsou použity pouze dva je signál VU veden na jednotku I Monitor a odposlech na píslušné pepínae a odtud zpt na indikátory. Pi použití všech ty VU-metr staí pro jejich poteby spojit vývody 1 a 4. Na konektory smšovacího \ i pultu jsou vyvedeny signály 2 (OUT) 3 (mgf) I a 4 (OUT neregulovaný). Již známým ovládacím prvkem je pepí- na SOLO který umožuje kontrolu signálu I výstupních sbémic zcela nezávisle na ostatf nich ovládacích prvcích. Vstup 1 pivádí signál na vlastní indikátor f výstupní úrovn. 104a vytváí usmrova IÓ4d oddlova C6 R28? a R15 zpožovací I obvod ovlivující rychlost nábhu a dobéhu indikátoru IÓ4c zesilova s logaritmickou f charakteristikou a 105 ídí sloupec ze svítií diod. Úrove O db se nastaví R23 pi vých naptí 1 55 V na stupni 1. U souástek ioga- I ritmického zesilovae R16 až R19 a D4 až f D6 není tak dležitá absolutní velikost para- metr jako spíš shoda se zesilovai na ostatních výstupních jednotkách. Pro dobrý soubh indikace je potebné dodržet toleran- ci 1 %. I Na desce s plošnými spoji jsou pro I každý z tchto rezistor vyhrazeny dv poži- í ce které umožují paralelní skládání a tím jemné doladní odporu. Seznam souástek Výstupní jednotka I Rezistory (TR 1 91 MLT 025) í R1 22 kq R2 12 kq v R3 R4 R22 56 kq 1 R5 R6 R12 R15 47 kq 1 R7 R13 R20 10 kq R8 R26 47 Q } R9 R10 R21 1 kq R kq \ í R14 39 kq f R16* 128 kq (15//82) i Rir 31 kq (33//470) -f R18* 27 kq í R19* 175 kq? R23 10kQ TP110 i R Q i R25 15 kq R27 33 kq R Q * Kondenzátory 1 C2 20 if TE 194 j C3 33 nf TGL 5155 í C4 C5 47 nf C 210? C6 10 (.if TE 984 l C7 C8 50 jif TE 984 I C9 až C nf TK Cl 7 27 pf TK 754 Potenciometry i Pí P2 100 kq/n TP 160 P3 100 kq/g TP Polovodiové souástky? D1D2 D3 KA2Q6 I 04* KZ260/11? 05* KZ260/9V1 f D6* 07 KZ260/5V6 í D8 až D16 LQ1802 I 017 D18 LQ1502 I 019 LQ1202 í TL MAA748C! 104 LM324 (PM324) I 105 A277D Ostatní souástky pepína Isostat s aretací 1 ks 1 (Pokraování)

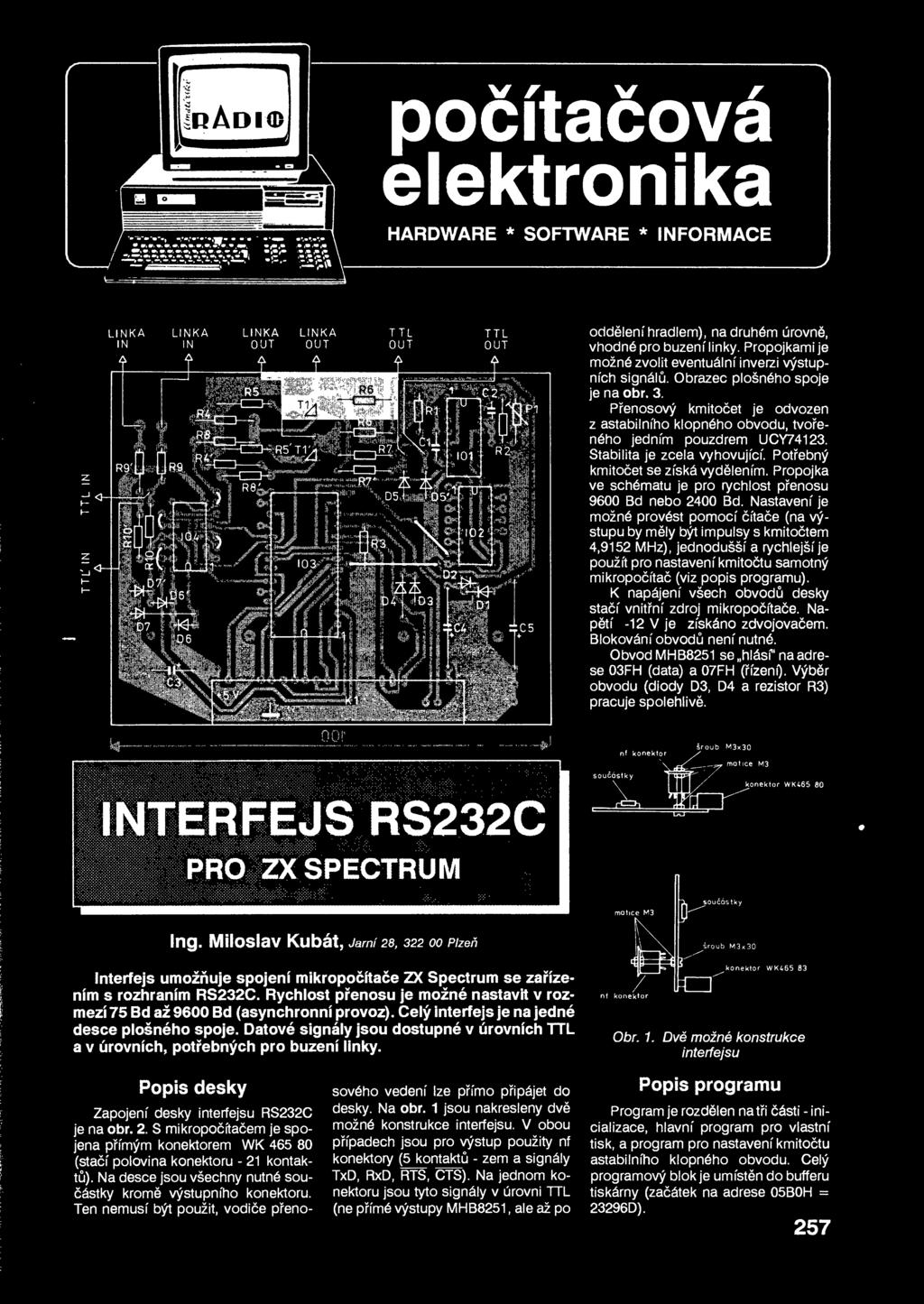

17 poítaová elektronika HARDWARE * SOFTWARE * INFORMACE LINKA LINKA LINKA LINKA TTL IN IN OUT OUT OUT TTL OUT oddlení hradlem) na druhém úrovn vhodné pro buzení linky. Propojkami je možné zvolit eventuální inverzi výstupních signál. Obrazec plošného spoje je na obr. 3. Penosový kmitoet je odvozen z astabilního klopného obvodu tvoeného jedním pouzdrem UCY Stabilita je zcela vyhovující. Potebný kmitoet se získá vydlením. Propojka ve schématu je pro rychlost penosu 9600 Bd nebo 2400 Bd. Nastavení je možné provést pomocí ítae (na výstupu by mly být impulsy s kmitotem MHz) jednodušší a rychlejší je použít pro nastavení kmitotu samotný mikropoíta (viz popis programu). K napájení všech obvod desky staí vnitní zdroj mikropoítae. Naptí -12 V je získáno zdvojovaem. Blokování obvod není nutné. Obvod MHB8251 se hlásí" na adrese 03FH (data) a 07FH (ízení). Výbr obvodu (diody D3 D4 a rezistor R3) pracuje spolehliv. í#~ INTERFEJS RS232C PRO ZX SPECTRUM souástky šroub / TTEp" mrr M3x30 matice M3 konektor WK Ing. Miloslav Kubát Jamí pize Interfejs umožuje spojení mikropoítae ZX Spectrum se zaízením s rozhraním RS232C. Rychlost penosu je možné nastavit v rozmezí 75 Bd až 9600 Bd (asynchronní provoz). Celý interfejs je na jedné desce plošného spoje. Datové signály jsou dostupné v úrovních TTL a v úrovních potebných pro buzení linky. Obr. 1. Dv možné konstrukce interfejsu Popis desky pímo pipájet do Zapojení desky interfejsu RS232C je na obr. 2. S mikropoítaem je spojena pímým konektorem WK (staí polovina konektoru - 21 kontakt). Na desce jsou všechny nutné souástky krom výstupního konektoru. Ten nemusí být použit vodie penosového vedení lze desky. Na obr. 1 jsou nakresleny dv možné konstrukce interfejsu. V obou pípadech jsou pro výstup použity nf konektory (5 kontakt - zem a signály TxD RxD RTS CTS). Na jednom konektoru jsou tyto signály v úrovni TTL (ne pímé výstupy MHB8251 ale až po Popis programu Program je rozdlen nati ásti - inicializace hlavní program pro vlastní tisk a program pro nastavení kmitotu astabilního klopného obvodu. Celý programový blok je umístn do bufferu tiskárny (zaátek na adrese 05B0H = D). 257

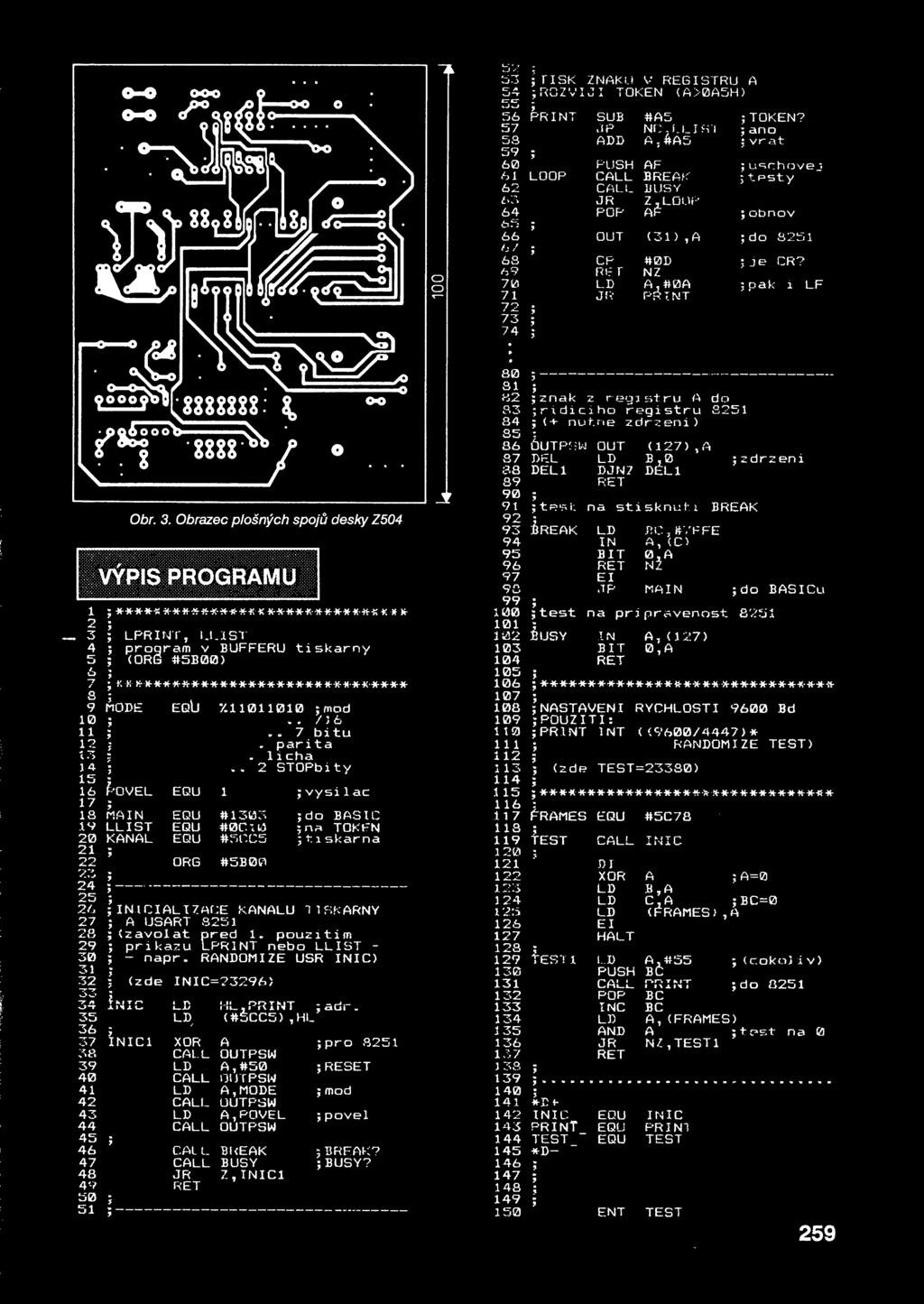

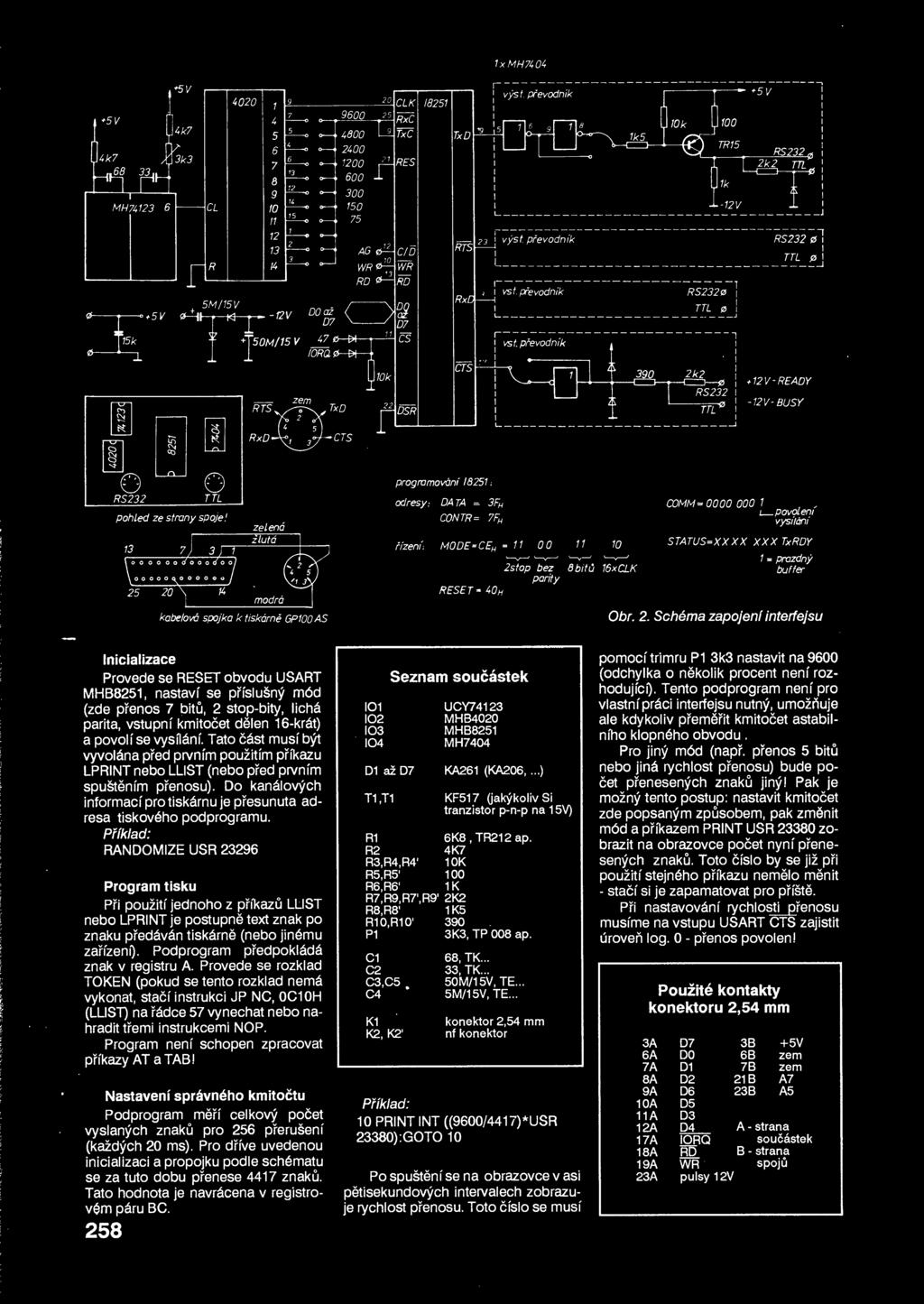

18 1 K TR212 A. 1xMH7404 Inicializace Provede se RESET obvodu USART MHB8251 nastaví se píslušný mód (zde penos 7 bit 2 stop-bity lichá parita vstupní kmitoet dlen 16-krát) a povolí se vysílání. Tato ást musí být vyvolána ped prvním použitím píkazu LPRINT nebo LLIST (nebo ped prvním spuštním penosu). Do kanálových informací pro tiskárnu je pesunuta adresa tiskového podprogramu. Píklad: RANDOMIZE USR Program tisku Pi použití jednoho z píkaz LLIST nebo LPRINT je postupn text znak po znaku pedáván tiskárn (nebo jinému zaízení). Podprogram pedpokládá znak v registru A. Provede se rozklad TOKEN (pokud se tento rozklad nemá vykonat staí instrukci JP NC 0C10H (LLIST) na ádce 57 vynechat nebo nahradit temi instrukcemi NOP. Program není schopen zpracovat píkazy AT atab! Nastavení správného kmitotu Podprogram mí celkový poet vyslaných znak pro 256 perušení (každých 20 ms). Pro díve uvedenou inicializaci a propojku podle schématu se za tuto dobu penese 4417 znak. Tato hodnota je navrácena v registrovém páru BC. 258 Seznam souástek loi UCY MHB MHB MH7404 Dl až D7 KA261 (KA206...) TI T1 KF517 (jakýkoliv Si tranzistor p-n-p na 1 5V) R1 6K8 ap. R2 4K7 R3R4R4' 10K R5R5' 100 R6R6' 1 R7R9R7'R9' 2K2 R8R8' 1K5 R10.R Pí 3K3 TP 008 ap. Cl C2 C3C5. C4 68 TK TK... 50M/15V TE... 5M/15V TE... K1 konektor 254 mm K2 K2 nf konektor Píklad: 10 PRINT INT ((9600/441 7)*USR 23380): GOTO 10 Po spuštní se na obrazovce v asi ptisekundových intervalech zobrazuje rychlost penosu. Toto íslo se musí pomocí tri mru Pí 3k3 nastavit na 9600 (odchylka o nkolik procent není rozhodující - ). Tento podprogram není pro vlastní práci interfejsu nutný umožuje ale kdykoliv pemit kmitoet astabilního klopného obvodu Pro jiný mód (nap. penos 5 bit nebo jiná rychlost penosu) bude poet penesených znak jiný! Pak je možný tento postup: nastavit kmitoet zde popsaným zpsobem pak zmnit mód a píkazem PRINT USR zobrazit na obrazovce poet nyní penesených znak. Toto íslo by se již pi použití stejného píkazu nemlo mnit - staí si je zapamatovat pro píšt. Pi nastavování rychlosti penosu musíme na vstupu USART CTS zajistit úrove log. 0 - penos povolen! Použité kontakty konektoru 254 mm 3A D7 3B +5V 6A DO 6B zem 7A Dl 7B zem 8A D2 21 B A7 9A D6 23B A5 10A D A D3 D4 A - strana 17A IORQ souástek 18A RD B - strana 19A WR spoj 23A pulsy 12V

19 3. 1 : I A 53 TISK ZNAKU V REGI STRU A U-r RGZV j IJI TOKEN ( A > 0A5H) vj vj 9 56 PRINT SUB #A5 ; TOKEN? 57 ap NC. L L ST ; ano 53 ADD A - #A5 vrat ; PUSH AF ; úschov 61 LOOP CALL BREAK ; testy 62 CALL BUSY 63 JR Z - LOOP 64 POP AF ; obnov / LD 71 JR OUT (31) A ; do 3251 CP re r #0D NZ A #0A PR I NT J je CR? ;pak i LI / S S Obr. 3. Obrazec plošných spoj desky Z504 VÝPIS PROGRAMU ***** *********** ************ * * * LPRINT I.UST program v BUFFERU tiskárny (ORG #5B00) K K ***************************** MODE EQb : mod.. / j bitu. parita. lícha 2 STOPbi ty POVEL EQU 1 ; vysi 1 ac MAIN EQU #1303 ; do BASIC LLIST EQU #0Cltí 5 na TOKFN KANAL EQU #5CC5 ;ti skarna í ORG #5B00 INICIALIZACE K.ANALU TISKÁRNY A USART S251 (zavolat ped 1. použitím prikazu LPRINT nebo LLIST - - napr. RANDOMI ZE USR INIC) 32 ; (zde INIC==23296) OO ~T A 0 T 35 AIHXU ^hírn LD!!L- PRINT atír j LD (#5CC5) HL 36 í 37 INICl XOR 38 CALL OUTPSW A ; pro LD 40 CALL A #50 ; RESET OUTPSW 41 LD A MODE ; mod 42 CALL OUTPSW 43 LD A POVEL povel ; 44 CALL OUTPSW 45 J 46 CAl L BREAK ; BREAK? 47 CALL BUSY ; BUSY? 48 JR Z INICl 49 RET 30 j 51 ; 2* znak z registru A do ídicího registru 8251 ( + nutné zdrzeni) ÓUTPSW OUT (127) DEL LD B0 jzdrzeni DLI DJN7 DLI RET 5 ; tes i: na stisknuti BREAK 93 &REAK LD BC.»7PFE 94 IN A (C) 95 BIT 0 A 96 RET NŽ 97 El 98 JP MAIN t ;do ; test na pipravenost 8251 BASICu I USY IN A. (127) BIT 0 A RET ******************************* NASTAVENI RYCHLOSTI 9600 Bd POUŽITI PRINT INT ((9600/4447)* RANDOMI ZE TEST) (zde TEST=: >80) ******************************* ÉRAMES EQU #5C78 TEST CALL INIC Dl XOR LD LD LD El HALT A B A C A (RAMES Test i LD A 4155 PUSH BC CALL. I luih i POP BC INC LD AND TR- PT 142 INIC EQU INIC 143 PRINT EQU PRINI 144 TEST EQU TEST 145 *D ENT TEST ; A=0 ; BC=0 A j (c.okoj i v) ; do 8251 BC A (FRAMES) A rtpst na 0 NZ TESTI 259

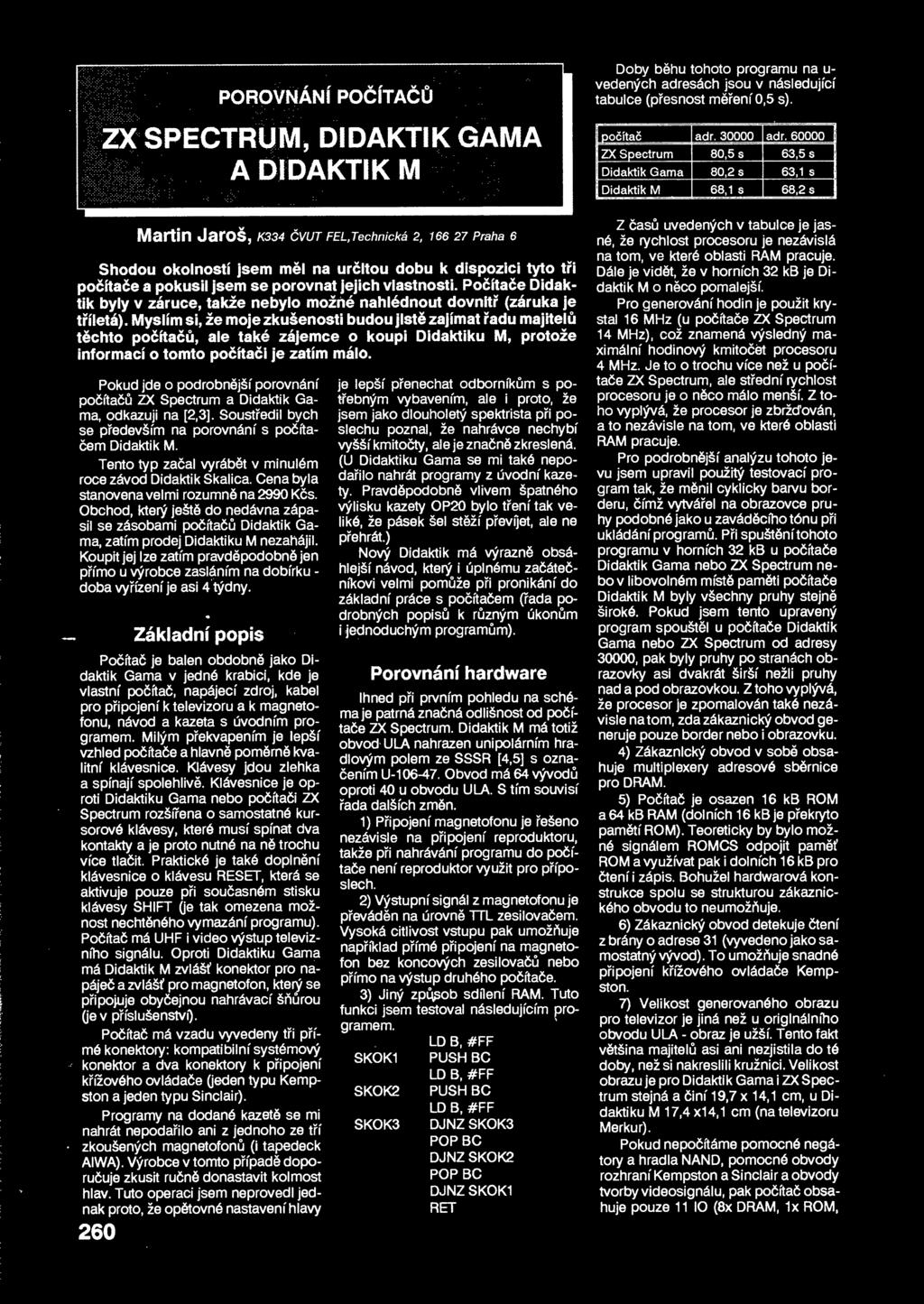

20 1 poíta POROVNÁNÍ POÍTA ZX SPECTRUM DIDAKTIK GAMA A DIDAKTIK M Doby bhu tohoto programu na u- vedených adresách jsou v následující tabulce (pesnost mení 05 s). adr adr Didaktik Gama Didaktik M 805 s 802 s 681 s Martin Jaroš K334 VUT FEL Technická Praha 6 Shodou okolností jsem ml na uritou dobu k dispozici tyto ti poítae a pokusil jsem se porovnat jejich vlastnosti. Poítae Didaktik byly v záruce takže nebylo možné nahlédnout dovnit (záruka je tíletá). Myslím si že moje zkušenosti budou jist zajímat adu majitel tchto poíta ale také zájemce o koupi Didaktiku M protože informací o tomto poítai je zatím málo. Pokud jde o podrobnjší porovnání poíta ZX Spectrum a Didaktik Gama odkazuji na [23]. Soustedil bych se pedevším na porovnání s poítaem Didaktik M. Tento typ zaal vyrábt v minulém roce závod Didaktik Skalica. Cena byla stanovena velmi rozumn na 2990 Ks. Obchod který ješt do nedávná zápasil se zásobami poíta Didaktik Gama zatím prodej Didaktiku M nezahájil. Koupit jej lze zatím pravdpodobn jen pímo u výrobce zasláním na dobírku - doba vyízení je asi 4 týdny. Základní popis Poíta je balen obdobn jako Didaktik Gama v jedné krabici kde je vlastní poíta napájecí zdroj kabel pro pipojení k televizoru a k magnetofonu návod a kazeta s úvodním programem. Milým pekvapením je lepší vzhled poítae a hlavn pomrn kvalitní klávesnice. Klávesy jdou zlehka a spínají spolehliv. Klávesnice je oproti Didaktiku Gama nebo poítai ZX Spectrum rozšíena o samostatné kursorové klávesy které musí spínat dva kontakty a je proto nutné na n trochu více tlait. Praktické je také doplnní klávesnice o klávesu RESET která se aktivuje pouze pi souasném stisku klávesy SHIFT (je tak omezena možnost nechtného vymazání programu). Poíta má UHF i video výstup televizního signálu. Oproti Didaktiku Gama má Didaktik M zvláš konektor pro napáje a zvláš pro magnetofon který se pipojuje obyejnou nahrávací šrou (je v píslušenstvo. Poíta má vzadu vyvedeny ti pímé konektory: kompatibilní systémový konektor a dva konektory k pipojení kížového ovládae (jeden typu Kempston a jeden typu Sinclair). Programy na dodané kazet se mi nahrát nepodailo ani z jednoho ze tí zkoušených magnetofon (i tapedeck AIWA) Výrobce v tomto pípad doporuuje zkusit run donastavit kolmost hlav. Tuto operaci jsem neprovedl jednak proto že optovné nastavení hlavy 260 je lepší penechat odborníkm s potebným vybavením ale i proto že jsem jako dlouholetý spektrista pi poslechu poznal že nahrávce nechybí vyšší kmitoty aleje znan zkreslená. (U Didaktiku Gama se mi také nepodailo nahrát programy z úvodní kazety. Pravdpodobn vlivem špatného výlisku kazety OP20 bylo tení tak veliké že pásek šel stží pevíjet ale ne pehrát.) Nový Didaktik má výrazn obsáhlejší návod který i úplnému zaáteníkovi velmi pomže pi pronikání do základní práce s poítaem (ada podrobných popis k rzným úkonm i jednoduchým programm). Porovnání hardware Ihned pi prvním pohledu na schéma je patrná znaná odlišnost od poítae ZX Spectrum. Didaktik M má totiž obvod ULA nahrazen unipolárním hradlovým polem ze SSSR [45] s oznaením U Obvod má 64 vývod oproti 40 u obvodu ULA. S tím souvisí ada dalších zmn. 1) Pipojení magnetofonu je ešeno nezávisle na pipojení reproduktoru takže pi nahrávání programu do poítae není reproduktor využit pro píposlech. 2) Výstupní signál z magnetofonu je pevádn na úrovn TTL zesilovaem. Vysoká citlivost vstupu pak umožuje napíklad pímé pipojení na magnetofon bez koncových zesilova nebo pímo na výstup druhého poítae. 3) Jiný zpsob sdílení RAM. Tuto funkci jsem testoval následujícím programem. LD B #FF SKOK1 PUSH BC LD B #FF SKOK2 PUSH BC LD B #FF SKOK3 DJNZ SKOK3 POP BC DJNZ SKOK2 POP BC DJNZ SKOK1 RET Z as uvedených v tabulce je jasné že rychlost procesoru je nezávislá na tom ve které oblasti RAM pracuje. Dále je vidt že v horních 32 kb je Didaktik M o nco pomalejší. Pro generování hodin je použit krystal 16 MHz (u poítae ZX Spectrum 14 MHz) což znamená výsledný maximální hodinový kmitoet procesoru 4 MHz. Je to o trochu více než u poítae ZX Spectrum ale stední rychlost procesoru je o nco málo menší. Z toho vyplývá že procesor je zbržován a to nezávisle na tom ve které oblasti RAM pracuje. Pro podrobnjší analýzu tohoto jevu jsem upravil použitý testovací program tak že mnil cyklicky barvu borderu ímž vytváel na obrazovce pruhy podobné jako u zavádcího tónu pi ukládání program. Pi spuštní tohoto programu v horních 32 kb u poítae Didaktik Gama nebo ZX Spectrum nebo v libovolném míst pamti poítae Didaktik M byly všechny pruhy stejn široké. Pokud jsem tento upravený program spouštl u poítae Didaktik Gama nebo ZX Spectrum od adresy pak byly pruhy po stranách obrazovky asi dvakrát širší nežli pruhy nad a pod obrazovkou. Z toho vyplývá že procesor je zpomalován také nezávisle na tom zda zákaznický obvod generuje pouze border nebo i obrazovku. 4) Zákaznický obvod v sob obsahuje multiplexery adresové sbrnice pro DRAM. 5) Poíta je osazen 16 kb ROM a 64 kb RAM (dolních 16 kb je pekryto pamtí ROM). Teoreticky by bylo možné signálem ROMCS odpojit pam ROM a využívat pak i dolních 16 kb pro tení i zápis. Bohužel hardwarová konstrukce spolu se strukturou zákaznického obvodu to neumožuje. 6) Zákaznický obvod detekuje tení z brány o adrese 31 (vyvedeno jako samostatný vývod). To umožuje snadné pipojení kížového ovládae Kempston. 7) Velikost generovaného obrazu pro televizor je jiná než u originálního obvodu ULA - obraz je užší. Tento fakt vtšina majitel asi ani nezjistila do té doby než si nakreslili kružnici. Velikost obrazu je pro Didaktik Gama i ZX Spectrum stejná a iní 197 x 141 cm u Didaktiku M 174x141 cm (na televizoru Merkur). Pokud nepoítáme pomocné negátory a hradla NAND pomocné obvody rozhraní Kempston a Sinclair a obvody tvorby videosignálu pak poíta obsahuje pouze (8x DRAM 1x ROM

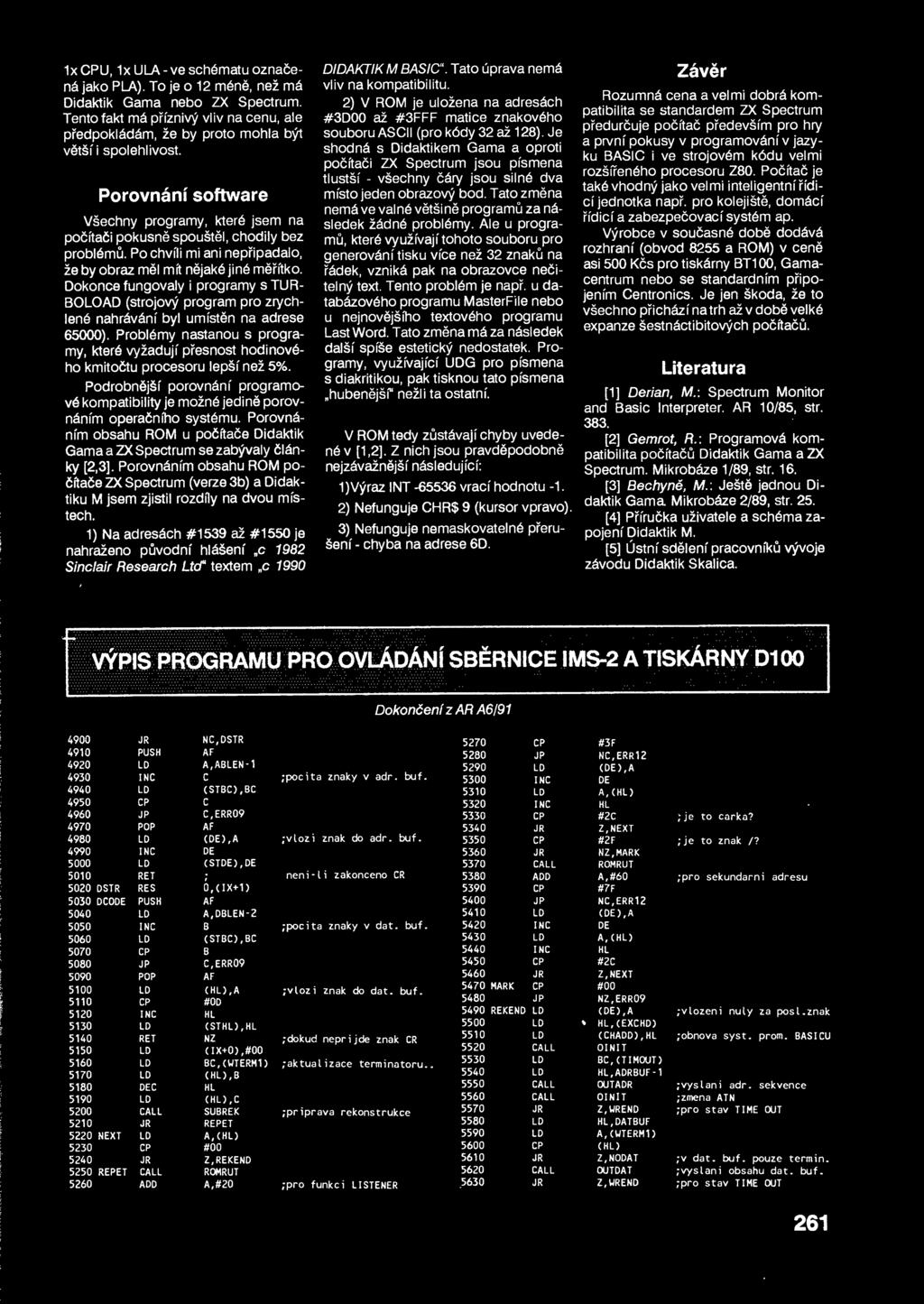

21 A 1 ) A ) IxCPU 1x ULA- ve schématu oznaená jako PLA). To je o 12 mén než má Didaktik Gama nebo ZX Spectrum. Tento fakt má píznivý vliv na cenu ale pedpokládám že by proto mohla být vtší i spolehlivost. Porovnání software Všechny programy které jsem na poítai pokusn spouštl chodily bez problém. Po chvíli mi ani nepipadalo že by obraz ml mít njaké jiné mítko. Dokonce fungovaly i programy s TUR- BOLOAD (strojový program pro zrychlené nahrávání byl umístn na adrese 65000). Problémy nastanou s programy které vyžadují pesnost hodinového kmitotu procesoru lepší než 1) 5%. Podrobnjší porovnání programové kompatibility je možné jedin porovnáním operaního systému. Porovnáním obsahu ROM u poítae Didaktik Gama a ZX Spectrum se zabývaly lánky [23]. Porovnáním obsahu ROM poítae ZX Spectrum (verze 3b) a Didaktiku M jsem zjistil rozdíly na dvou místech. Na adresách #1539 až #1550 je nahraženo pvodní hlášení c 1982 Sinclair Research Lt textem c 1990 DIDAKTIK 2) M BASIC". Tato úprava nemá vliv na kompatibilitu. V ROM je uložena na adresách #3D00 až #3FFF matice znakového souboru ASCII (pro kódy 32 až 128). Je shodná s Didaktikem Gama a oproti poítai ZX Spectrum jsou písmena tlustší - všechny áry jsou silné dva místo jeden obrazový bod. Tato zmna nemá ve valné vtšin program za následek žádné problémy. Ale u program které využívají tohoto souboru pro generování tisku více než 32 znak na ádek vzniká pak na obrazovce neitelný text. Tento problém je nap. u databázového programu MasterFile nebo u nejnovjšího textového programu 1) Last Word. Tato zmna má za následek další spíše estetický nedostatek. Programy využívající UDG pro písmena s diakritikou pak tisknou tato písmena hubenjší" nežli ta ostatní. V ROM tedy zstávají chyby uvedené v [12]. Z nich jsou pravdpodobn nejzávažnjší následující: Výraz INT vrací hodnotu -1. 2) Nefunguje CHR$ 9 (kursor vpravo) 3) Nefunguje nemaskovatelné perušení - chyba na adrese 6D. Závr Rozumná cena a velmi dobrá kompatibilita se standardem ZX Spectrum peduruje poíta pedevším pro hry a první pokusy v programování v jazyku BASIC i ve strojovém kódu velmi rozšíeného procesoru Z80. Poíta je také vhodný jako velmi inteligentní ídicí jednotka nap. pro kolejišt domácí ídicí a zabezpeovací systém ap. Výrobce v souasné dob dodává rozhraní (obvod 8255 a ROM) v cen asi 500 Ks pro tiskárny BT100 Gamacentrum nebo se standardním pipojením Centronics. Je jen škoda že to všechno pichází na trh až v dob velké expanze šestnáctibitových poíta. Literatura [1] Derian M.: Spectrum Monitor and Basic Interpreter. AR 10/85 str [2] Gemrot R.\ Programová kompatibilita poíta Didaktik Gama a ZX Spectrum. Mikrobáze 1/89 str. 16. [3] Bechyn M.\ Ješt jednou Didaktik Gama. Mikrobáze 2/89 str. 25. [4] Píruka uživatele a schéma zapojení Didaktik M. [5] Ústní sdlení pracovník vývoje závodu Didaktik Skalica. VÝPIS PROGRAMU PRO OVLÁDÁNÍ SBRNICE IMS-2 A TISKÁRNY Dl 00 Dokonení z AR A6/ JR NC.DSTR 5270 CP #3F 4910 PUSH AF 5280 JP NC.ERR LD A A8LEN LD (DE) 4930 INC C ;pocita znaky v adr. buf INC DE 4940 LD (STBC).BC 5310 LD A (HL) 4950 CP C 5320 INC HL 4960 JP C.ERR CP #2C /je to carka? 4970 POP AF 5340 JR Z NEXT 4980 LD (DE) ;vlozi znak do adr. buf CP #2F ; je to znak /? 4990 INC DE 5360 JR NZ.MARK 5000 LD (STDE) DE 5370 CALL ROMRUT 5010 RET / neni-li zakoneno CR 5380 ADD A #60 ;pro sekundami adresu 5020 DSTR RES 0(IX+1) 5390 CP #7F 5030 DCODE PUSH AF 5400 JP NCERR LD ADBLEN LD (DE) 5050 INC B ;pocita znaky v dat. buf INC DE 5060 LD (STBC)BC 5430 LD A (HL) 5070 CP B 5440 INC HL 5080 JP C.ERR CP #2C 5090 POP AF 5460 JR Z NEXT 5100 LD (HL)A ;vlozi znak 5470 MARK CP do #00 dat. buf CP #0D 5480 JP NZERR INC HL 5490 REKEND LD (DE) A -vlozeni nuly za posl.znak 5130 LD (STHL)HL 5500 LD * HL (EXCHD) 5140 RET NZ ;dokud nepijde znak 5510 LD (CHADD) CR HL /obnova syst. prom. BASICU 5150 LD (ix+o>#oo 5520 CALL OINIT 5160 LD BC (WTERM1 /aktualizace 5530 LD terminátoru.. BC (TIMOUT) 5170 LD (HL) LD HL.ADRBUF DEC HL 5550 CALL OUTADR /vysláni adr. sekvence 5190 LD (HL) C 5560 CALL OINIT /zmna ATN 5200 CALL SUBREK -priprava rekonstrukce 5570 JR ZWREND /pro stav TIME OUT 5210 JR REPE 5580 LD HLDATBUF 5220 NEXT LD A (HL) 5590 LD A (WTERM CP # CP (HL) 5240 JR ZREKEND 5610 JR Z.NODAT /v dat. buf. pouze termin REPE CALL ROMRUT 5620 CALL OUTDAT /vysláni obsahu dat. buf ADD A #20 ;pro funkci LISTENER 5630 JR Z.WREND /pro stav TIME OUT 261

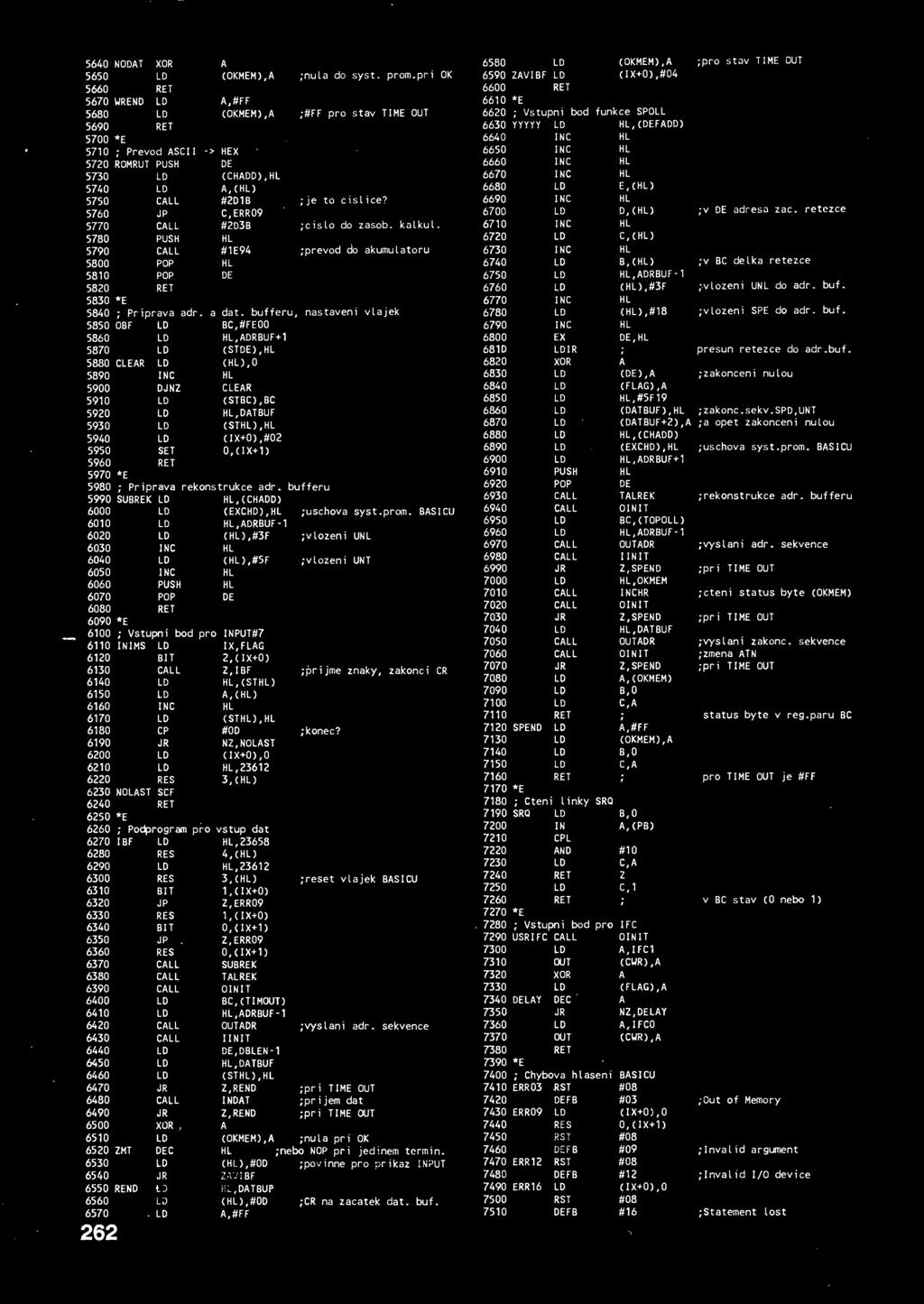

22 A ) A AA A 1 A 5640 NODAT XOR A 5650 LD (OKMEM) ;nula do syst. prom.pri OK 5660 RET 5670 WREND LD A#FF 5680 LD (OKMEM) ;#F F pro stav TIME OUT 5690 RET 5700 *E 5710 ; Pevod ASCII -> HEX 5720 ROMRUT PUSH DE 5730 LD (CHADD) HL 5740 LD A (HL) 5750 CALL #2D1B ; je to ísl íce? 5760 JP CERR CALL #2D3B ;císlo do zásob kalkul PUSH HL 5790 CALL #1E94 ;prevod do akumulátoru 5800 POP HL 5810 POP DE 5820 RET 5830 *E 5840 ; Priprava adr. a dat. bufferu nastavení vlajek 5850 OBF LD BC#FE LD HLADRBUF LD (STDE) HL 5880 CLEAR LD (HL) INC HL 5900 DJNZ CLEAR 5910 LD (STBC) BC 5920 LD HLDATBUF 5930 LD (STHL) HL 5940 LD ( IX+0) # SET 0(IX+1) 5960 RET 5970 *E 5980 ; Píprava rekonstrukce adr. bufferu 5990 SUBREK LD HL (CHADD) 6000 LD (EXCHD) HL ;uschova syst.prom. BASICU 6010 LD HLADRBUF LD (HL) #3F ;vlozeni UNL 6030 INC HL 6040 LD (HL) #5F -vlozeni UNT 6050 INC HL 6060 PUSH HL 6070 POP DE 6080 RET 6090 *E 6100 ; Vstupní bod pro INPUT# INI MS LD IX FLAG 6120 BIT 2 ( IX+0) 6130 CALL Z IBF ;prijme znaky zakoni CR 6140 LD HL (STHL) 6150 LD A (HL) 6160 INC HL 6170 LD (STHL) HL 6180 CP #0D ; konec? 6190 JR NZ NOLAST 6200 LD (!X+0) LD HL RES 3 (HL) 6230 NOLAST SCF 6240 RET 6250 *E 6260 ; Podprogram pro vstup dat 6270 IBF LD HL RES 4 (HL) 6290 LD HL RES 3 (HL) ; ešet vlajek BASICU 6310 BIT 1<IX+0) 6320 JP ZERR RES 1 < IX+0) 6340 BIT 0(IX+1) 6350 JP. Z.ERR RES 0 ( IX CALL SUBREK 6380 CALL TALREK 6390 CALL OINIT 6400 LD BC (TIMOUT) 6410 LD HL.ADRBUF CALL OUTADR ;vyslani adr. sekvence 6430 CALL IINIT 6440 LD DEDBLEN LD HLDATBUF 6460 LD (STHL) HL 6470 JR Z REND ;pr i TIME OUT 6480 CALL INDAT ;pr i jem dat 6490 JR Z REND ;pri TIME OUT 6500 XOR A 6510 LD (OKMEM) ;nula pri OK 6520 ZMT DEC HL ;nebo NOP pí jedínem termín LD (HL)#0D -povinné pro píkaz INPUT 6540 JR ZAVIBF 6550 REND LD h_datbup 6560 LD (HL) #0D ;CR na zacatek dat. buf LD A#FF LD (OKMEM) ;pro stav TIME OUT 6590 ZAVIBF LD (IX+0) # RET 6610 *E 6620 ; Vstupní bod funkce SPOLL 6630 YYYYY LD HL (DEFADD) 6640 INC HL 6650 INC HL 6660 INC HL 6670 INC HL 6680 LD E (HL) 6690 INC HL 6700 LD D (HL) ;v DE adresa zac. retezce 6710 INC HL 6720 LD C (HL) 6730 INC HL 6740 LD B (HL) ;v BC délka retezce 6750 LD HL ADRBUF LD (HL) #3F ;v lozen i UNL do adr. buf INC HL 6780 LD (HL) #18 ;v lozen i SPE do adr. buf INC HL 6800 EX DE HL 6810 LDIR pesun retezce do adr. buf XOR A 6830 LD (DE) ; zakonen i nulou 6840 LD (FLAG) 6850 LD HL #5F LD (DATBUF ) HL ; zákone. sek v. SPD UNT 6870 LD (DATBUF+2) ;a opt zakoneni nulou 6880 LD HL (CHADD) 6890 LD (EXCHD) HL ;uschova syst.prom. BASICU 6900 LD HL ADRBUF PUSH HL 6920 POP DE 6930 CALL TALREK ;rekonstrukce adr. bufferu 6940 CALL OINIT 6950 LD BC (TOPOLL) 6960 LD HL ADRBUF CALL OUTADR ;vyslani adr. sekvence 6980 CALL IINIT 6990 JR Z SPEND ;pr i TIME OUT 7000 LD HL OKMEM 7010 CALL INCHR ;cteni status byte (OKMEM) 7020 CALL OINIT 7030 JR Z SPEND ;pr i TIME OUT 7040 LD HL DATBUF 7050 CALL OUTADR ;vyslani zákone sekvence 7060 CALL OINIT ; zmna ATN 7070 JR Z SPEND ;pri TIME OUT 7080 LD A (OKMEM) 7090 LD B LD C A 7110 RET ; status byte v reg.paru BC 7120 SPEND LD A#FF 7130 LD (OKMEM) 7140 LD B LD CA 7160 RET pro TIME OUT je #FF ' 7170 *E 7180 ; Ctn'i l inky SRQ 7190 SRQ LD B IN A (PB) 7210 CPL 7220 AND # LD C A 7240 RET Z 7250 LD C RET * v BC stav (0 nebo 1) 7270 *E 7280 ; Vstupní bod pro IFC 7290 USRIFC CALL OINIT 7300 LD A I FC OUT (CWR) 7320 XOR A 7330 LD (FLAG) 7340 DELAY DEC A 7350 JR NZ DELAY 7360 LD A I FCO 7370 OUT (CWR) 7380 RET 7390 *E 7400 ; Chybová hlášeni BASICU 7410 ERR03.RST # DEFB #03 ;Out of Memory 7430 ERR09 LD (IX+0) RES 0(IX+1) 7450 RST # DEFB #09 ; Invalid argument 7470 ERR12 RST # DEFB #12 ; I nva lid I /O dev i ce 7490 ERR16 LD (IX+0) RST # DEFB #16 ;Statement lost

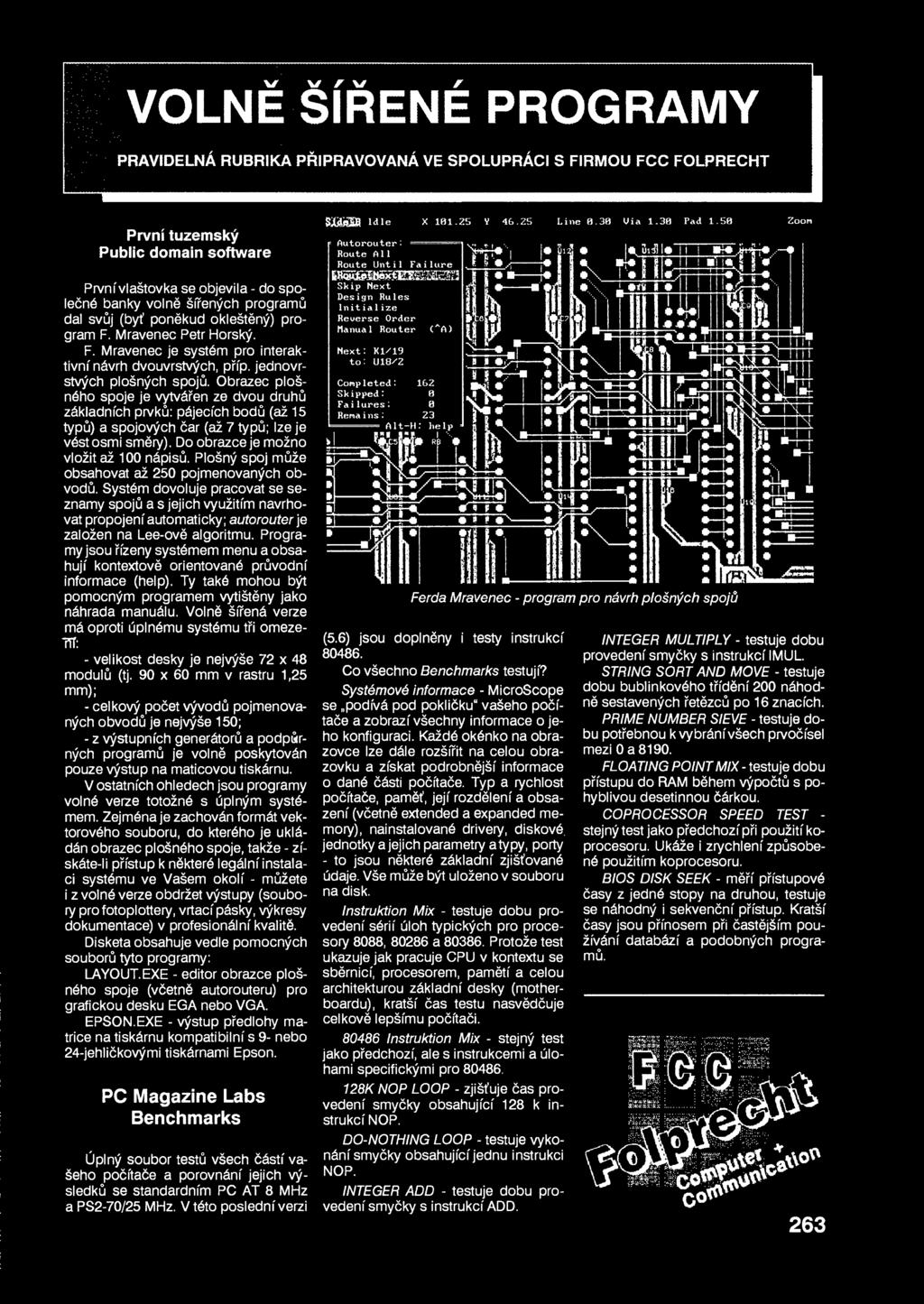

23 I : VOLN ŠÍENÉ PROGRAMY PRAVIDELNÁ RUBRIKA PIPRAVOVANÁ VE SPOLUPRÁCI S FIRMOU FCC FOLPRECHT První tuzemský Public domain software První vlaštovka se objevila - do spolené banky voln šíených program dal svj (by ponkud okleštný) program F. Mravenec Petr Horský. F. Mravenec je systém pro interaktivní návrh dvouvrstvých píp. jednovrstvých plošných spoj. Obrazec plošného spoje je vytváen ze dvou druh základních prvk: pájecích bod (až 15 typ) a spojových ar (až 7 typ; lze je vést osmi smry). Do obrazce je možno vložit až 100 nápis. Plošný spoj mže obsahovat až 250 pojmenovaných obvod. Systém dovoluje pracovat se seznamy spoj a s jejich využitím navrhovat propojení automaticky; autorouter je založen na Lee-ov algoritmu. Programy jsou ízeny systémem menu a obsahují kontextov orientované prvodní informace (help). Ty také mohou být pomocným programem vytištny jako náhrada manuálu. Voln šíená verze má oproti úplnému systému ti omeze- TíT: - velikost desky je nejvýše 72 x 48 modul (tj. 90 x 60 mm v rastru 125 mm); - celkový poet vývod pojmenovaných obvod je nejvýše 1 50; - z výstupních generátor a podprných program je voln poskytován pouze výstup na maticovou tiskárnu. V ostatních ohledech jsou programy volné verze totožné s úplným systémem. Zejména je zachován formát vektorového souboru do kterého je ukládán obrazec plošného spoje takže - získáte-li pístup k nkteré legální instalaci systému ve Vašem okolí - mžete i z volné verze obdržet výstupy (soubory profotoplottery vrtací pásky výkresy dokumentace) v profesionální kvalit. Disketa obsahuje vedle pomocných soubor tyto programy: LAYOUT.EXE - editor obrazce plošného spoje (vetn autorouteru) pro grafickou desku EGA nebo VGA. EPSON.EXE - výstup pedlohy matrice na tiskárnu kompatibilní s 9- nebo 24-jehlikovými tiskárnami Epson. PC Magazíne Labs Benchmarks Úplný soubor test všech ástí vašeho poítae a porovnání jejich výsledk se standardním PC AT 8 MHz a PS2-70/25 MHz. V této poslední verzi SBnsa wie Autorouter Rout A 1 1 Rout llntil Failure ssssasasssbxssss^ Skip Next Design Rules Initial i ze Reverse Order Manual Router (^A) Ferda Mravenec - program pro návrh plošných spoj (5.6) jsou doplnny i Co všechno Benchmarks testují? testy instrukcí Systémové informace - MicroScope se podívá pod pokliku" vašeho poítae a zobrazí všechny informace o jeho konfiguraci. Každé okénko na obrazovce lze dále rozšíit na celou obrazovku a získat podrobnjší informace o dané ásti poítae. Typ a rychlost poítae pam její rozdlení a obsazení (vetn extended a expanded memory) nainstalované drivery diskové jednotky a jejich parametry a typy porty - to jsou nkteré základní zjišované údaje. Vše mže být uloženo v souboru na disk. Instruktion Mix - testuje dobu provedení sérií úloh typických pro procesory a Protože test ukazuje jak pracuje CPU v kontextu se sbrnicí procesorem pamtí a celou architekturou základní desky (motherboardu) kratší as testu nasvduje celkov lepšímu poítai Instruktion Mix - stejný test jako pedchozí ale s instrukcemi a úlohami specifickými pro K NOP LOOP - zjišuje as provedení smyky obsahující 128 k instrukcí NOP. DO-NOTHING LOOP - testuje vykonání smyky obsahující jednu instrukci NOP. INTEGER ADD - testuje dobu provedení smyky s instrukcí ADD. INTEGER MULTIPLY - testuje dobu provedení smyky s instrukcí IMUL. STRING SORT AND MOVE - testuje dobu bublinkového tídní 200 náhodn sestavených etzc po 16 znacích. PRIME NUMBER SIEVE - testuje dobu potebnou k vybrání všech prvoísel mezi 0 a FLOATING POINT MIX - testuje dobu pístupu do RAM bhem výpot s pohyblivou desetinnou árkou. COPROCESSOR SPEED TEST - stejný test jako pedchozí pi použití koprocesoru. Ukáže i zrychlení zpsobené použitím koprocesoru. BIOS DISK SEEK - mí pístupové asy z jedné stopy na druhou testuje se náhodný i sekvenní pístup. Kratší asy jsou pínosem pi astjším používání databází a podobných program. 263

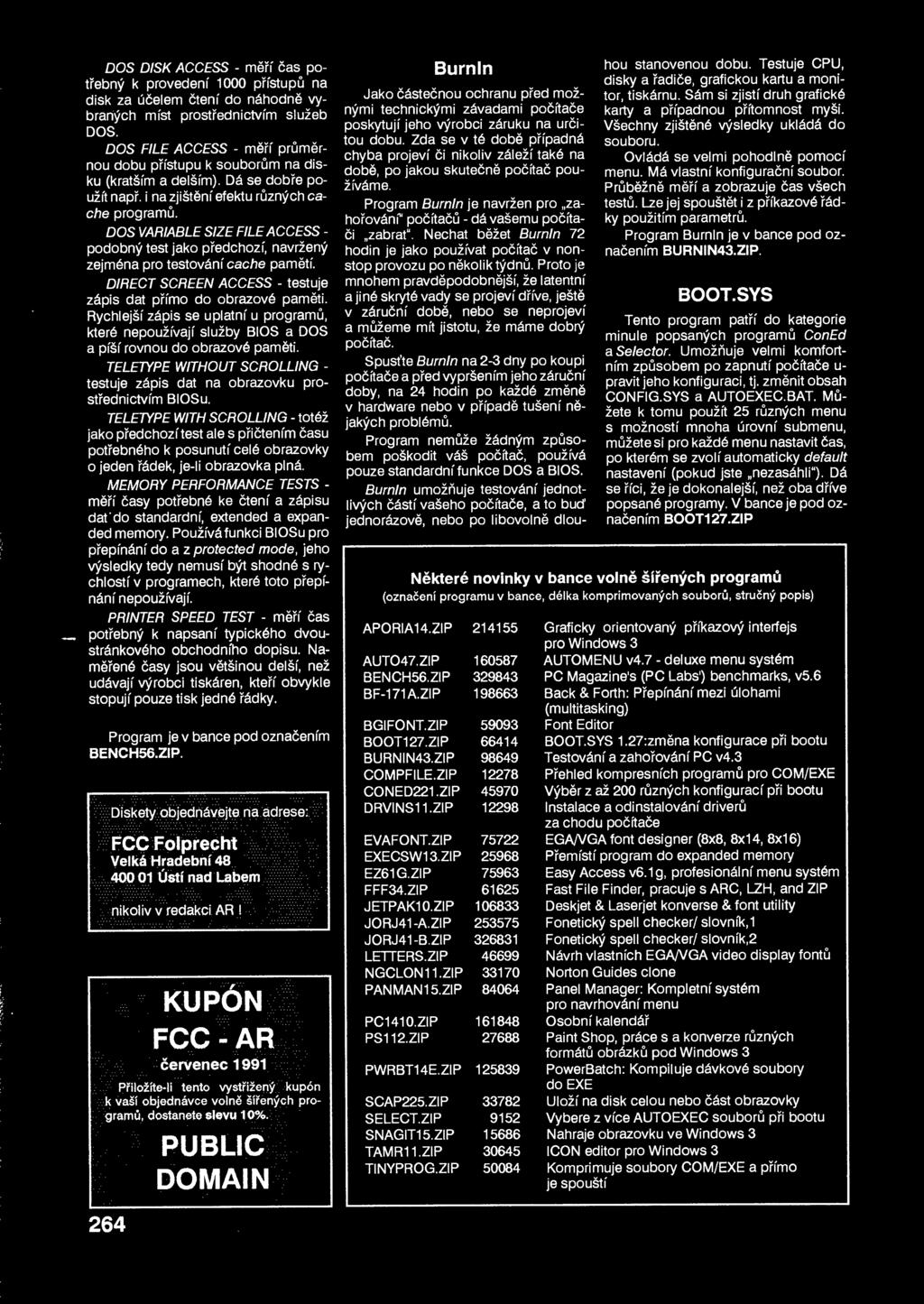

24 2 DOS DISK ACCESS - mí as potebný k provedení 1000 pístup na disk za úelem tení do náhodn vybraných míst prostednictvím služeb DOS. DOS FILÉ ACCESS mí prmrnou dobu pístupu k souborm na dis- - ku (kratším a delším). Dá se dobe použít nap. i na zjištní efektu rzných cache program. DOS VARIABLE SIZE FILÉ ACCESS - podobný test jako pedchozí navržený zejména pro testování cache pamtí. DIRECT SCREEN ACCESS - testuje zápis dat pímo do obrazové pamti. Rychlejší zápis se uplatní u program které nepoužívají služby BIOS a DOS a píší rovnou do obrazové pamti. TELETYPE WITHOUT SCROLLING - testuje zápis dat na obrazovku prostednictvím BIOSu. TELETYPE WITH SCROLLING - totéž jako pedchozí test ale s pitením asu potebného k posunutí celé obrazovky o jeden ádek je-li obrazovka plná. MEMORY PERFORMANCE TESTS - mí asy potebné ke tení a zápisu dat do standardní extended a expanded memory. Používá funkci BIOSu pro pepínání do a z protected mode jeho výsledky tedy nemusí být shodné s rychlostí v programech které toto pepínání nepoužívají. mí as PRINTER SPEED TEST - potebný k napsaní typického dvoustránkového obchodního dopisu. Namené asy jsou vtšinou delší než udávají výrobci tiskáren kteí obvykle stopují pouze tisk jedné ádky. Program je v bance pod oznaením BENCH56.ZIP. Diskety objednávejte na adrese: FCC Folprecht Velká Hradební Ústí nad Labem nikoliv v redakci AR I KUPÓN FCC - AR ervenec Piložíte-li tento vystižený kupón k vaší objednávce voln šíených program dostanete slevu 10%. PUBLIC DOMAIN Burnln Jako ástenou ochranu ped možnými technickými závadami poítae poskytují jeho výrobci záruku na uritou dobu. Zda se v té dob pípadná chyba projeví i nikoliv záleží také na dob po jakou skuten poíta používáme. Program Burnln je navržen pro zahoování" poíta - dá vašemu poítai zabrat". Nechat bžet Burnln 72 hodin je jako používat poíta v nonstop provozu po nkolik týdn. Proto je mnohem pravdpodobnjší že latentní a jiné skryté vady se projeví díve ješt v záruní dob nebo se neprojeví že máme dobrý a mžeme mít jistotu poíta. Spuste Burnln na 2-3 dny po koupi poítae a ped vypršením jeho záruní doby na 24 hodin po každé zmn v hardware nebo v pípad tušení n- jakých problém. Program nemže žádným zpsobem poškodit váš poíta používá pouze standardní funkce DOS a BIOS. Burnln umožuje testování jednotlivých ástí vašeho poítae a to bu jednorázov nebo po libovoln dlouhou stanovenou dobu. Testuje CPU disky a adie grafickou kartu a monitor tiskárnu. Sám si zjistí druh grafické karty a pípadnou pítomnost myši. Všechny zjištné výsledky ukládá do souboru. Ovládá se velmi pohodln pomocí menu. Má vlastní konfiguraní soubor. Prbžn mí a zobrazuje as všech test. Lze jej spouštt i z píkazové ádky použitím parametr. Program Burnln je v bance pod oznaením BURNIN43.ZIP. BOOT.SYS Tento program patí do kategorie minule popsaných program ConEd a Selector. Umožuje velmi komfortním zpsobem po zapnutí poítae u- pravit jeho konfiguraci tj. zmnit obsah CONFIG. SYS a AUTOEXEC.BAT. M- žete k tomu použít 25 rzných menu s možností mnoha úrovní submenu mžete si pro každé menu nastavit as po kterém se zvolí automaticky default nastavení (pokud jste nezasáhli"). Dá se íci že je dokonalejší než oba díve popsané programy. V bance je pod oznaením BOOT127.ZIP Nkteré novinky v bance voln šíených program (oznaení programu v bance délka komprimovaných soubor struný popis) APORIA14.ZIP Graficky orientovaný píkazový interfejs pro Windows 3 - deluxe menu systém AUT047.ZIP AUTOMENU v4.7 BENCH56.ZIP PC Magazine's (PC Labs') benchmarks v5.6 BF-171A.ZIP Back & Forth: Pepínání mezi úlohami (multitasking) BGIFONT.ZIP Font Editor BOOT127.ZIP BOOT.SYS 1.27:zmna konfigurace pi bootu BURNIN43.ZIP Testování a zahoování PC v4.3 COMPFILE.ZIP Pehled kompresních program pro COM/EXE CONED221.ZIP Výbr z až 200 rzných konfigurací pi bootu DRVINS11.ZIP Instalace a odinstalování driver za chodu poítae EVAFONT.ZIP EGA/VGA font designér (8x8 8x14 8x16) EXECSW13.ZIP Pemístí program do expanded memory EZ61G.ZIP Easy Access v6.1g profesionální menu systém FFF34.ZIP Fast Filé Finder pracuje sarc LZH and ZIP JETPAK10.ZIP Deskjet & Laserjet konverse & font utility JORJ41-A.ZIP Fonetický spli checker/ slovník 1 JORJ41-B.ZIP Fonetický spli checker/ slovník LETTERS.ZIP Návrh vlastních EGA/VGA video display font NGCLON11.ZIP Norton Guides clon PANMAN15.ZIP Panel Manager: Kompletní systém pro navrhování menu PC1410.ZIP Osobní kalendá PS112.ZIP Paint Shop práce s a konverze rzných formát obrázk pod Windows 3 PWRBT14E.ZIP PowerBatch: Kompiluje dávkové soubory do EXE SCAP225.ZIP Uloží na disk celou nebo ást obrazovky SELECT.ZIP 9152 Vybere z více AUTOEXEC soubor pi bootu SNAGIT15.ZIP Nahraje obrazovku ve Windows 3 TAMR11.ZIP ICON editor pro Windows 3 TINYPROG.ZIP Komprimuje soubory COM/EXE a pímo je spouští 264

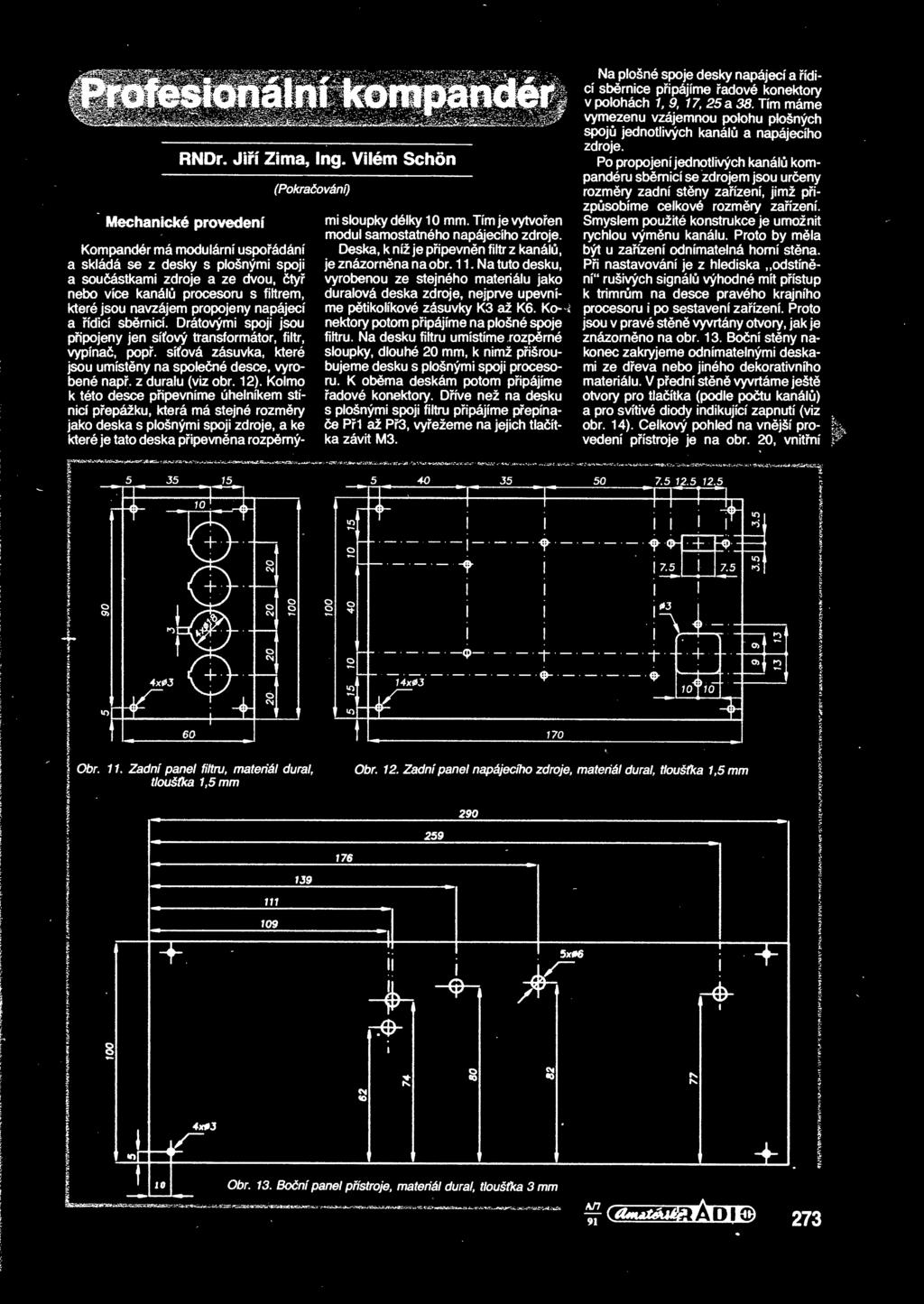

25 RNDr. Jií Zima Ing. Vilém Schon Mechanické provedení (Pokraování) Kompandér má modulární uspoádání a skládá se z desky s plošnými spoji a souástkami zdroje a ze dvou ty nebo více kanál procesoru s filtrem které jsou navzájem propojeny napájecí a ídicí sbrnicí. Drátovými spoji jsou pipojeny jen síový transformátor filtr vypína pop. síová zásuvka které jsou umístny na spolené desce vyrobené nap. z duralu (viz obr. 12). Kolmo k této desce pipevníme úhelníkem stínící pepážku která má stejné rozmry jako deska s plošnými spoji zdroje a ke které je tato deska pipevnna rozpornými sloupky délky 1 0 mm. Tím je vytvoen modul samostatného napájecího zdroje. Na plošné spoje desky napájecí a ídicí sbrnice pipájíme adové konektory v polohách a 38. Tím máme vymezenu vzájemnou polohu plošných spoj jednotlivých kanál a napájecího zdroje. Po propojení jednotlivých kanál kompandéru sbrnicí se zdrojem jsou ureny rozmry zadní stny zaízení jimž pizpsobíme celkové rozmry zaízení. Smyslem použité konstrukce je umožnit rychlou výmnu kanálu. Proto by mla být u zaízení odnímatelná horní stna. Pi nastavování je z hlediska odstínní" rušivých signál výhodné mít pístup k trimrm na desce pravého krajního Deska k níž je pipevnn filtr z kanál je znázornna na obr Na tuto desku vyrobenou ze stejného materiálu jako duralová deska zdroje nejprve upevníme ptikolíkové zásuvky K3 až K6. Ko- i procesoru i po sestavení zaízení. Proto nektory potom pipájíme na plošné spoje filtru. Na desku filtru umístíme rozprné sloupky dlouhé 20 mm k nimž pišroubujeme desku s plošnými spoji procesoru. K obma deskám potom pipájíme adové konektory. Díve než na desku s plošnými spoji filtru pipájíme pepínae Pi až P3 vyežeme na jejich tlaítka závit M3. jsou v pravé stn vyvrtány otvory jak je znázornno na obr. 13. Boní stny nakonec zakryjeme odnímatelnými deskami ze deva nebo jiného dekorativního materiálu. V pední stn vyvrtáme ješt otvory pro tlaítka (podle potu kanál) a pro svítivé diody indikující zapnutí (viz obr. 14). Celkový pohled na vnjší provedení pístroje je na obr. 20 vnitní

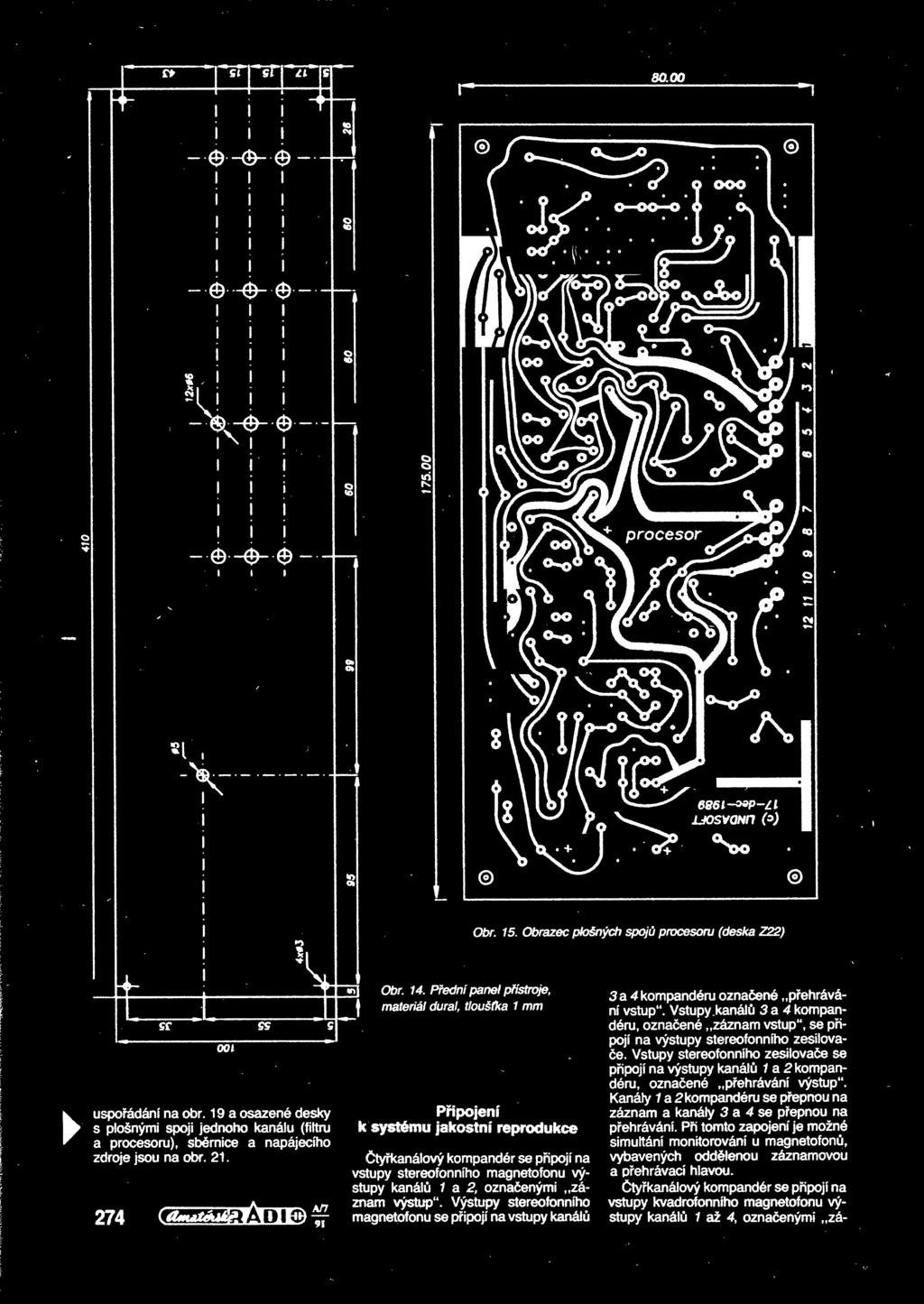

26 . III i I I i i i Sl i i i -V i t i -V- Obr. 15. Obrazec plošných spoj procesoru (deska Z22) uspoádání na obr. 19 a osazené desky s plošnými spoji jednoho kanálu (filtru a procesoru) sbrnice a napájecího zdroje jsou na obr Obr. 14. Pední panel pfístroje materiál dural tlouška 1 mm f Pipojení k systému jakostní reprodukce tykanálový kompandér se pipojí na vstupy stereofonního magnetofonu výstupy kanál 1 a 2 oznaenými záznam výstup". Výstupy stereofonního magnetofonu se pipojí na vstupy kanál 3a 4 kompandéru oznaené pehrávání vstup". Vstupy.kanál 3a 4 kompandéru oznaené záznam vstup" se pipojí na výstupy stereofonního zesilovae. Vstupy stereofonního zesilovae se pipojí na výstupy kanál 1 a 2 kompandéru oznaené pehrávání výstup". Kanály 1 a 2 kompandéru se pepnou na záznam a kanály 3 a 4 se pepnou na pehrávání. Pi tomto zapojení je možné simultání monitorování u magnetofon vybavených oddlenou záznamovou a pehrávací hlavou. tykanálový kompandér se pipojí na vstupy kvadrofonního magnetofonu výstupy kanál 1 až 4 oznaenými zá-

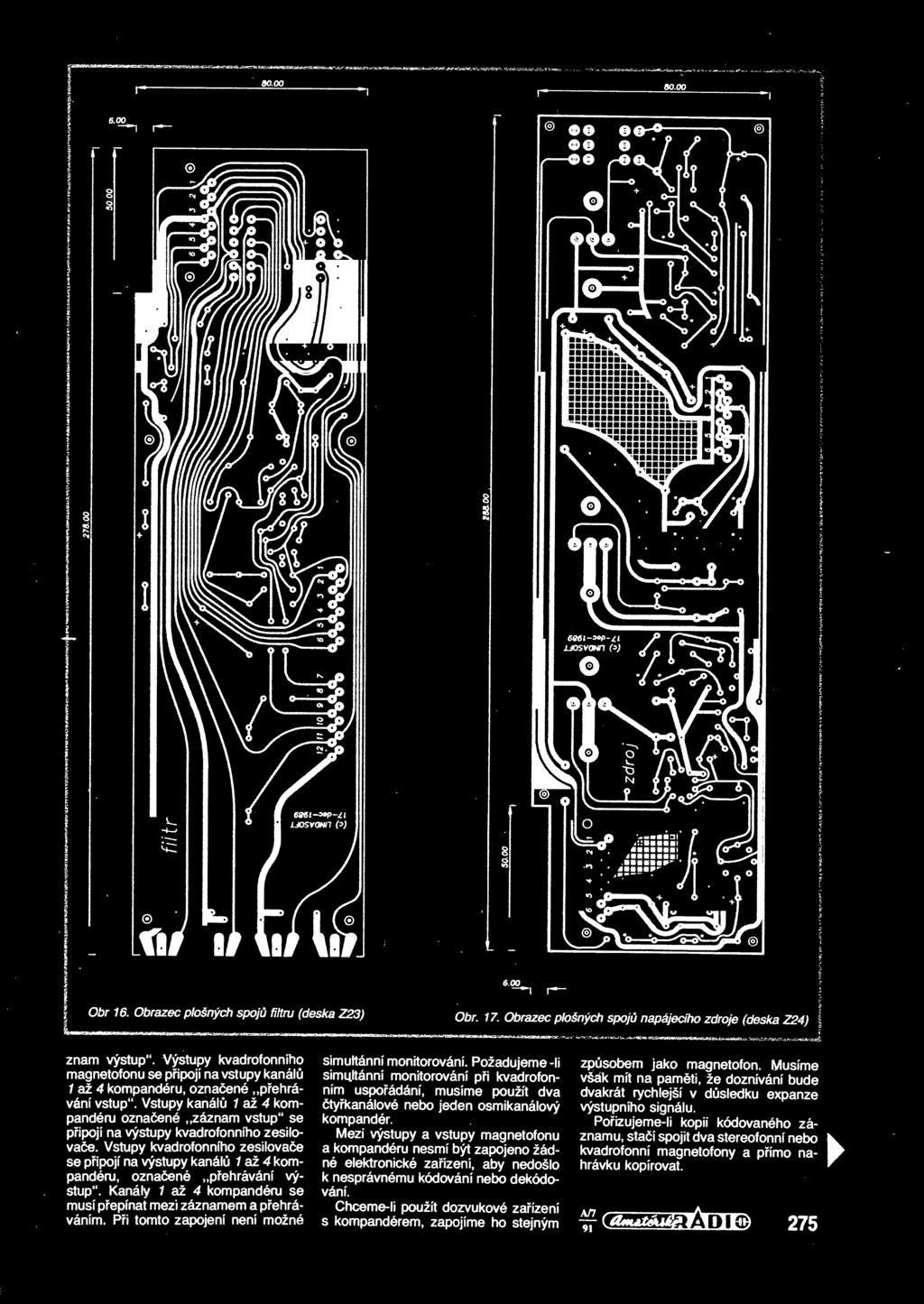

27 znám výstup". Výstupy kvadrofonního magnetofonu se pipojí na vstupy kanál 1 až 4 kompandéru oznaené pehrávání vstup". Vstupy kanál 1 až 4 kompandéru oznaené záznam vstup" se pipojí na výstupy kvadrofonního zesilovae. Vstupy kvadrofonního zesilovae se pipojí na výstupy kanál 1 až 4 kompandéru oznaené pehrávání výstup". Kanály 1 až 4 kompandéru se musí pepínat mezi záznamem a pehráváním. Pi tomto zapojení není možné simultánní monitorování. Požadujeme -li simultánní monitorování pi kvadrofonním uspoádání musíme použít dva tykanálové nebo jeden osmikanálový kompandér. Mezi výstupy a vstupy magnetofonu a kompandéru nesmí být zapojeno žádné elektronické zaízení aby nedošlo k nesprávnému kódování nebo dekódování. Chceme-li použít dozvukové zaízení s kompandérem zapojíme ho stejným zpsobem jako magnetofon. Musíme však mít na pamti že doznívání bude dvakrát rychlejší v dsledku expanze výstupního signálu. Poizujeme-li kopii kódovaného záznamu staí spojit dva stereofonní nebo kvadrofonní magnetofony a pímo nahrávku kopírovat.

28 50.00 bus Obr. 19. Fotografie vnitního provedení i Obr. 18. Obrazec plošných spoj napájecí Obr. 20. Fotografie vnjšího provedení sbrnice (deska Z25) v / Cd^tAiÉZÚPTES g Závr Úelem tohoto zaízení je využít pln schopností ady tuzemských i zahrani- analogových magnetofon které ních v pípad pelivého nastavení lineární kmitotové charaktéristiky mohou zcela konkurovat subjektivnímu poslechu kompaktních desek a digitálních magnetofon. Pro vícekanálové záznamy nebo

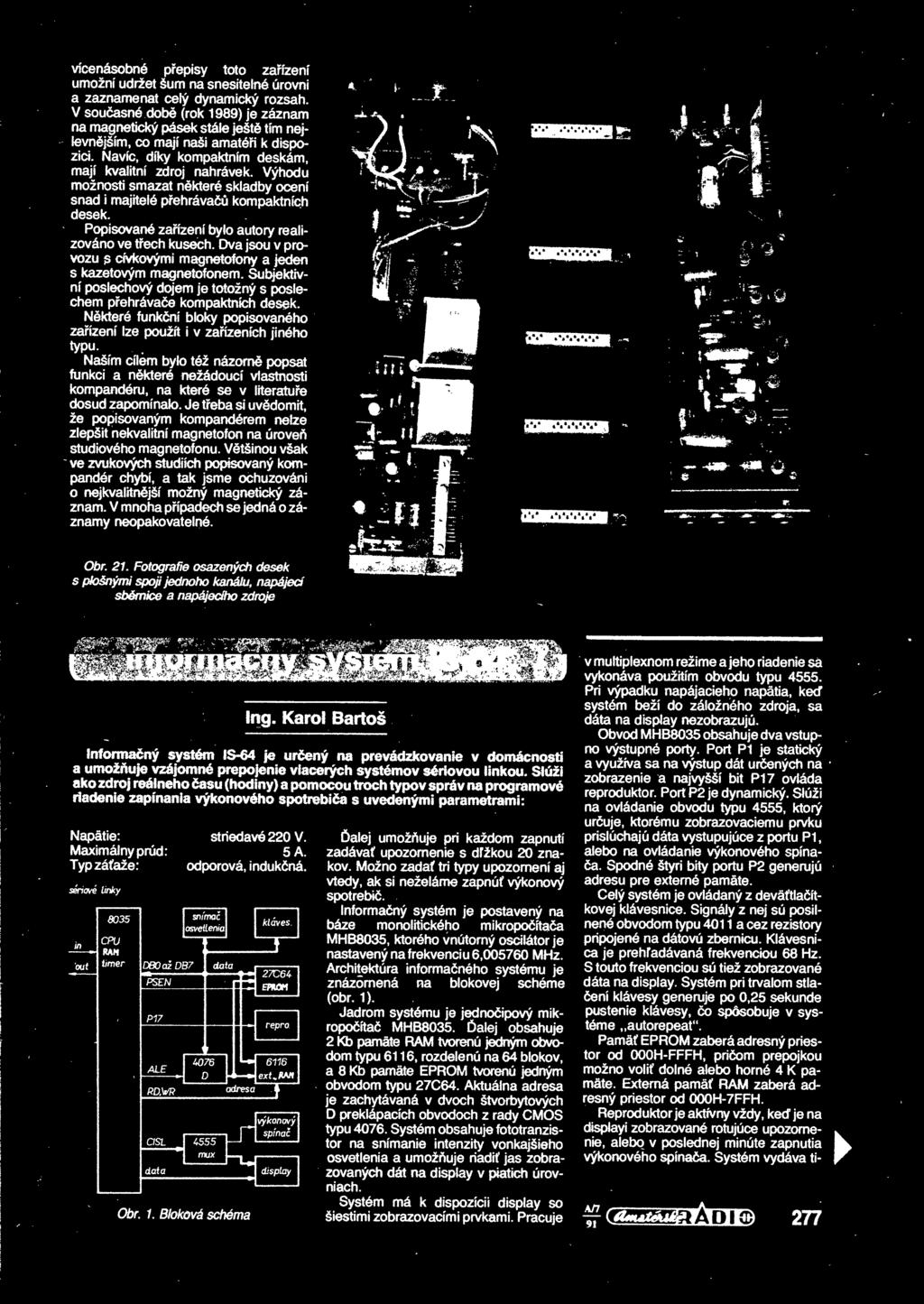

29 L vícenásobné pepisy toto zaízení umožní udržet šum na snesitelné úrovni a zaznamenat celý dynamický rozsah. V souasné dob (rok 1989) je záznam na magnetický pásek stále ješt tím nejlevnéjším co mají naši amatéi k dispozici. Navíc díky kompaktním deskám mají kvalitní zdroj nahrávek. Výhodu možnosti smazat nkteré skladby ocení snad i majitelé pehráva kompaktních desek. Popisované zaízení bylo autory realizováno ve tech kusech. Dva jsou v provozu s cívkovými magnetofony a jeden s kazetovým magnetofonem. Subjektivní poslechový dojem je totožný s poslechem pehrávae kompaktních desek. Nkteré funkní bloky popisovaného zaízení lze použít i v zaízeních jiného typu. Naším cílem bylo též názorné popsat funkci a nkteré nežádoucí vlastnosti kompandéru na které se v literatue dosud zapomínalo. Je teba si uvdomit že popisovaným kompandérem nelze zlepšit nekvalitní magnetofon na úrove studiového magnetofonu. Vtšinou však ve zvukových studiích popisovaný kompandér chybí a tak jsme ochuzováni o nejkvalitnjší možný magnetický záznam. V mnoha pípadech se jedná o záznamy neopakovatelné. Obr. 21. Fotografie osazených desek s plošnými spoji jednoho kanálu napájecí sbrnice a napájecího zdroje Ing. Karol Bartoš Informaný systém IS-64 je urený na prevádzkovanie v domácnosti a umožuje vzájomné prepojenie viacerých systémov sériovou linkou. Slúži ako zdroj reálného asu (hodiny) a pomocou troch typov správ na programové riadenie zapínania výkonového spotrebia s uvedenými parametrami: Napátie: Maximáinyprúd: Typzáaže: sériové linky out 8035 CPU RAM íimer DBOaž DB7 PSEN P17 ALE RD.WR CIS data striedavé 220 V. 5 A. odporová indukná. sníma osvtlena I 4076 O 4555 mux dala adresa Obr. 1. Bloková schéma kláves. 27C6U EPROM repro 6116 ext.man výkonový i_n spína display alej umožuje pri každom zapnutí zadávat upozomenie s dfžkou 20 znakov. Možno zadat tri typy upozornní aj vtedy ak si neželáme zapnút výkonový spotebi. Informaný systém je postavený na báze monolitického mikropoítaa MHB8035 ktorého vnútorný oscilátor je nastavený nafrekvenciu MHz. Architektúra informaného systému je znázornná na blokovej schéme (obr. 1). Jadrom systému je jednoipový mikropoíta MHB8035. alej obsahuje 2 Kb památe RAM tvorenú jedným obvodom typu rozdlenu na 64 blokov a 8 Kb památe EPROM tvorenú jedným obvodom typu 27C64. Aktuálna adresa je zachytávaná v dvoch štvorbytových D preklápacích obvodoch z rady CMOS typu Systém obsahuje fototranzistor na snímanie intenzity vonkajšieho osvetlenia a umožuje riadit jas zobrazovaných dát na display v piatich úrovniach. Systém má k dispozícii display so šiestimi zobrazovacími prvkami. Pracuje v multiplexnom režime a jeho riadenie sá vykonává použitím obvodu typu Pri výpadku napájacieho napátia ke systém bží do záložného zdroja sa dáta na display nezobrazujú. Obvod MHB8035 obsahuje dva vstupno výstupné porty. Port Pí je statický a využívá sa na výstup dát urených na zobrazenie a najvyšší bit Pí 7 ovládá reproduktor. Port P2 je dynamický. Slúži na ovládanie obvodu typu 4555 ktorý uruje ktorému zobrazovaciemu prvku prislúchajú dáta vystupujúce z portu Pí alebo na ovládanie výkonového spínaa. Spodné štyri bity portu P2 generujú adresu pre extern památe. Celý systém je ovládaný z devátlaítkovej klávesnice. Signály z nej sú posilnné obvodom typu a cez rezistory pipojené na dátovú zbernicu. Klávesnica je prehíadávaná frekvenciou 68 Hz. S touto frekvenciou sú tiež zobrazované dáta na display. Systém pri trvalom stlaení klávesy generuje po 025 sekunde pustenie klávesy o spósobuje v systéme autorepea*. Pamá EPROM zaberá adresný priestor od 000H-FFFH priom propojkou možno voli dolné alebo horné 4 K památe. Extemá pamá RAM zaberá adresný priestor od 000H-7FFH. Reproduktor je aktívny vždy ke je na displayi zobrazované rotujúce upozomenie alebo v poslednej minúte zapnutia výkonového spínaa. Systém vydává ti- A/7 91 rzzzsm Ama 277

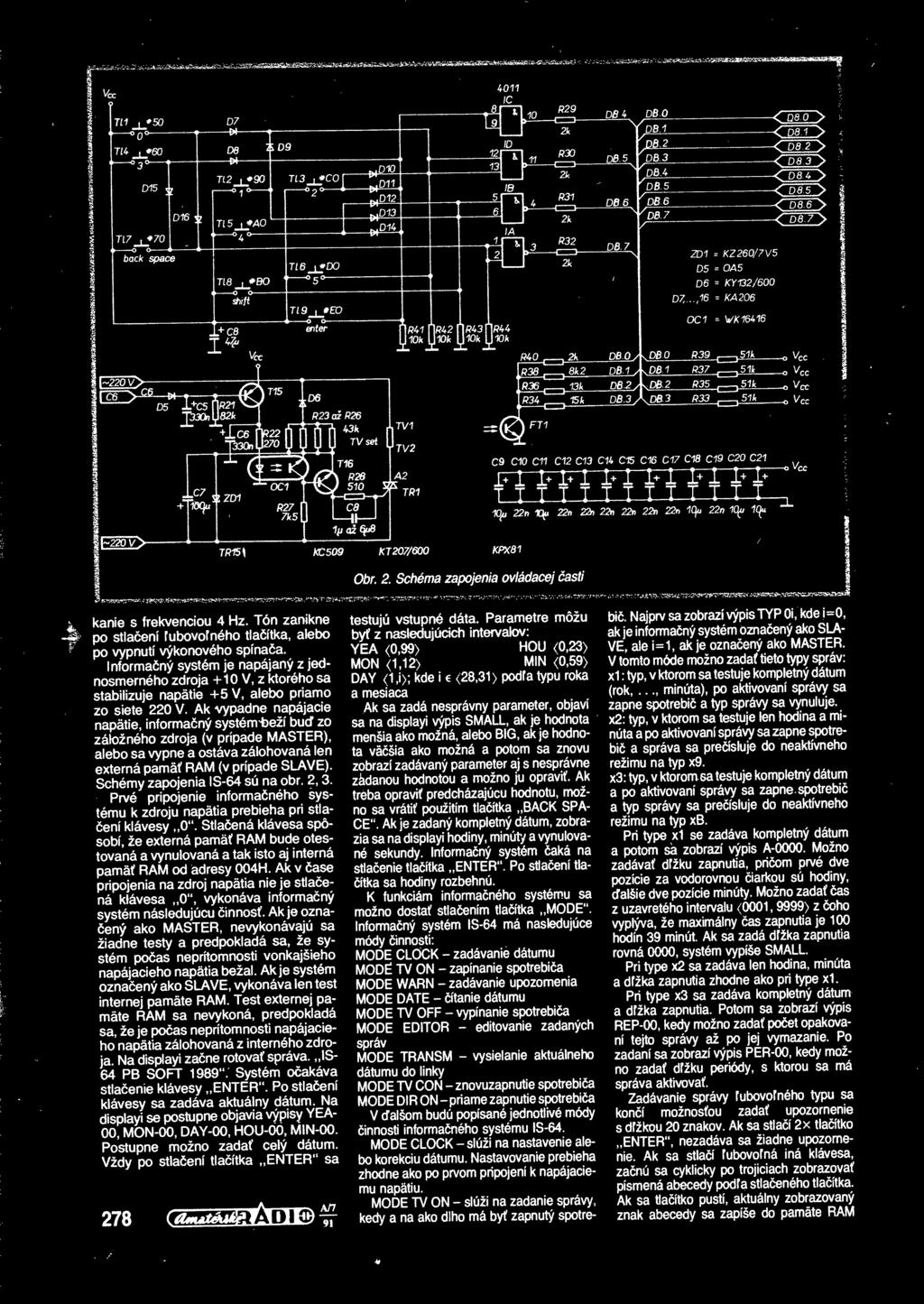

30 . kanie s frekvenciou 4 Hz. Tón zanikne po stlaení fubovofného tlaítka alebo po vypnutí výkonového spínaa. Informaný systém je napájaný z jednosmrného zdroja +10 V z ktorého sa stabilizuje napátie +5 V alebo priamo zo siete 220 V. Ak vypadne napájacie napátie informaný systém^beží bu zo záložného zdroja (v pípade MASTER) alebo sa vypne a ostává zálohovaná len externá pamá RAM (v pípade SLAV). Schémy zapojenia IS-64 sú na obr Prvé pripojenie informaného systému k zdroj napátia prebieha pri stlaení klávesy 0. Stlaená klávesa spósobí že externá pamá RAM bude otestovaná a vynulovaná a tak isto aj interná pamá RAM od adresy 004H. Ak v ase pripojenia na zdroj napátia nie je stlaená klávesa 0 \ vykonává informaný systém následujúcu innos. Ak je oznaený ako MASTER nevykonávajú sa žiadne testy a pedpokládá sa že systém poas nepítomnosti vonkajšieho napájacieho napátia bežal. Ak je systém oznaený ako SLAV vykonává len test internej památe RAM. Test externej památe RAM sa nevykoná pedpokládá sa že je poas nepítomnosti napájacieho napátia zálohovaná z interného zdroja. Na displayi zane rotova správa. IS- 64 PB SOFT Systém oakáva stlaenie klávesy ENTER. Po stlaení klávesy sa zadáva aktuálny datum. Na displayi se postupné objavia výpisy YEA- 00 MON-OO DAY-00 HOU-OÓ MIN-00. Postupné možno zada celý dátum. Vždy po stlaení tlaítka ENTER sa 278 <sam testujú vstupné dáta. Parametre móžu by z nasledujúcich intervalov: YEA <099> HOU <023> MON (112) MIN <059> DAY <1i>; kde i <2831 > pódia typu roka a mesiaca Ak sa zadá nesprávný parameter objaví sa na displayi výpis SMALL ak je hodnota menšia ako možná alebo BIG ak je hodnota vášia ako možná a potom sa znovu zobrazí zadávaný parameter aj s nesprávné žádanou hodnotou a možno ju opravi. Ak teba opravi predcházajúcu hodnotu možno sa vráti použitím tlaítka BACK SPÁ- E". Ak je zadaný kompletný dátum zobrazia sa na displayi hodiny minuty a vynulované sekundy. Informaný systém aká na stlaenie tlaítka ENTER". Po stlaení tlaítka sa hodiny rozbhnu. K funkciám informaného systému sa možno dosta stlaením tlaítka MODE". Informaný systém IS-64 má nasledujúce módy innosti: MODE CLOCK - zadávanie dátumu MODÉ TV ON - zapínanie spotrebia MODE WARN - zadávanie upozomenia MODE DÁTE - ítanie dátumu MODE TV OFF - vypínanie spotrebia MODE EDITOR - editovanie zadaných správ MODE TRANSM - vysíelanie aktuálneho dátumu do linky MODE TV CON - znovuzapnutie spotrebia MODE DIR ON - priame zapnutie spotrebia V alšom budú popísané jednotlivé módy innosti informaného systému IS-64. MODE CLOCK - slúži na nastavenie alebo korekciu dátumu. Nastavovanie prebieha zhodne ako po prvom pipojení k napájaciemu napátiu. MODE TV ON - slúži na zadanie správy kedy a na ako dlho má by zapnutý spotebi. Najprv sa zobrazí výpis TYP Oi kde i=0 ak je informaný systém oznaený ako SLA- V ale i=1 ak je oznaený ako MASTER. V tomto móde možno zada tieto typy správ: xl : typ v ktorom sa testuje kompletný dátum minuta) po aktivovaní správy sa (rok zapne spotebi a typ správy sa vynuluje. x2: typ v ktorom sa testuje len hodina a minuta a po aktivovaní správy sa zapne spotebi a správa sa peísluje do neaktívneho režimu na typ x9. x3: typ v ktoromsa testuje kompletný dátum a po aktivovaní správy sa zapne spotebi a typ správy sa peísluje do neaktívneho režimu na typ xb. Pri type xl se zadáva kompletný dátum a potom sa zobrazí výpis A Možno zadáva dfžku zapnutia priom prvé dve pozície za vodorovnou iarkou sú hodiny alšie dve pozície minúty. Možno zada as z uzavretého intervalu < ) z oho vyplývá že maximálny as zapnutia je 100 hodin 39 minút. Ak sa zadá držka zapnutia rovná 0000 systém vypíše SMALL. Pri type x2 sa zadáva len hodina minúta a dfžka zapnutia zhodne ako pri type xl Pri type x3 sa zadáva kompletný dátum a dfžka zapnutia. Potom sa zobrazí výpis REP-00 kedy možno zada poet opakovaní tejto správy až po jej vymazanie. Po zadaní sa zobrazí výpis PER-00 kedy možno zada dfžku periody s ktorou sa má správa aktivoval Zadávanie správy fubovofného typu sa koní možnosou zada upozornenie s dfžkou 20 znakov. Ak sa stlaí 2x tlaítko ENTER" nezadává sa žiadne upozomenie. Ak sa stlaí fubovoíná iná klávesa zanú sa cyklicky po trojiciach zobrazovat písmená abecedy pódia stlaeného tlaítka. Ak sa tlaítko pustí aktuálny zobrazovaný znak abecedy sa zapíše do památe RAM

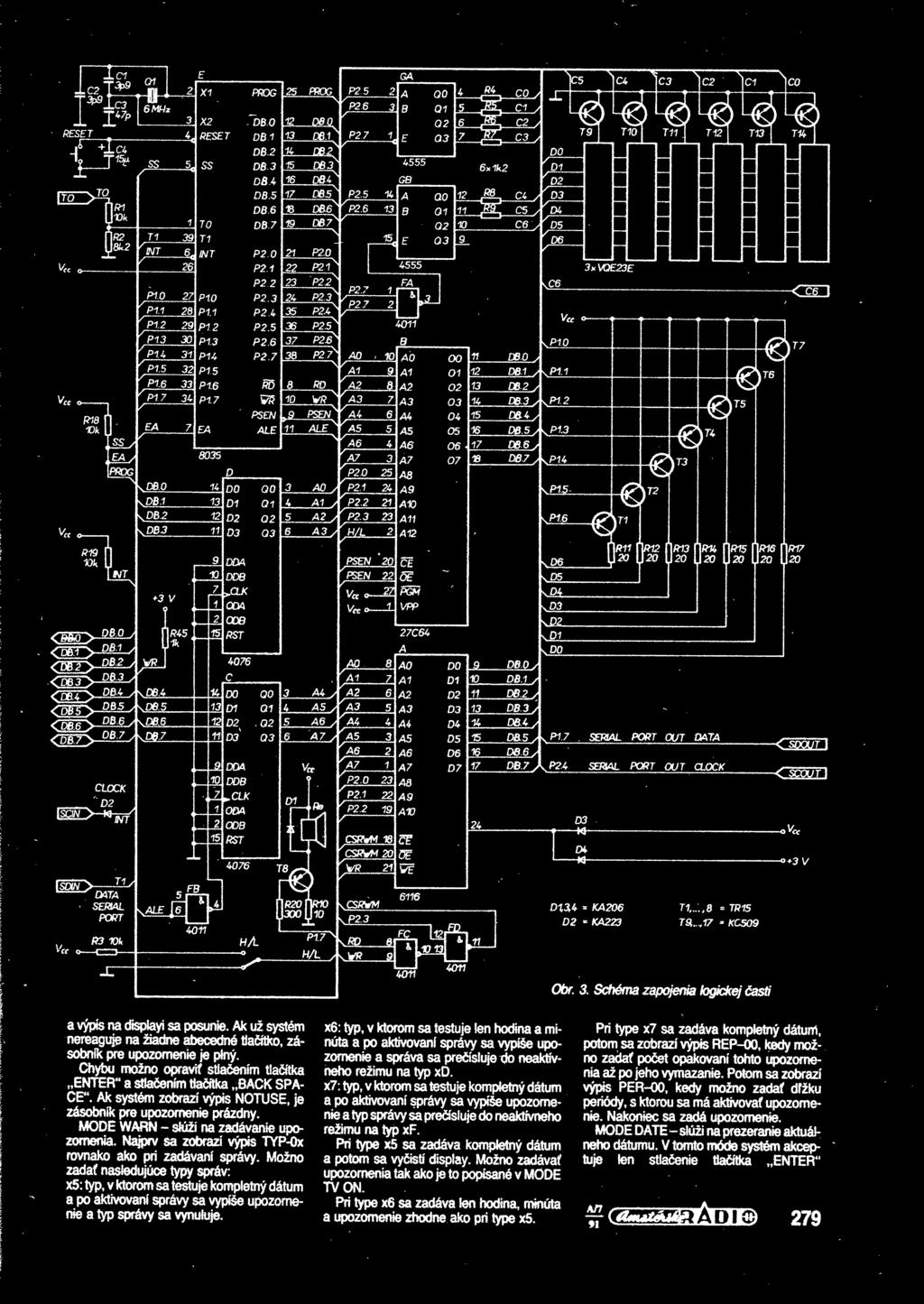

31 a výpis na displayi sa posunie. Ak už systém x6 : typ v ktorom sa testuje len hodina a minereaguje na žiadne abecedné tlaítko zá- núta a po aktivovaní správy sa vypíše uposobník pre upozornnie je plný. zomeníe a správa sa peísluje do neaktív- Chybu^možno opravit stlaením tlaítka nho režimu na typ xd. ENTER" a stlaením tlaítka BACK SPA- x7 : typ v ktorom sa testuje kompletný dátum CE. Ak systém zobrazí výpis NOTUSE je a po aktivovaní správy sa vypíše upozornezásobník pe upozornme prázdny. nie a typ správy sa peísluje do neaktívneho MODE WARN - skiži na zadávanie upo- režimu na typ xf zomenia. Najprv sa zobrazí výpis TYP-Ox Pri type x5 sa zadáva kompletný dátum rwnako ako pri zadávaní správy. Možno a potom sa vyistí display. Možno zadávat zadat nasiedujúce typy správ: upozornnia tak ako je to popfeané v MODE x5: typ v ktorom sa testuje kompletný dátum TV ON. a po aktivovaní správy sa vypíše upozome- Pri type x6 sa zadáva len hodina minuta nie a typ správy sa vynuluje. a upozomenie zhodne ako pri type x5. Pri type x7 sa zadáva kompletný dátum potom sa zobrazí výpis REP-OG tedy možno zadat poet opakovaní tohto upozomenia až po jeho vymazanie. Potom sa zobrazí výpis PER-00 kedy možno zadat dfžku periody s kterou sa má aktivovat upozornme. Nakoniec sa zadá upozomenie. MODE DÁTE - skiži na prazerame aktuák neho dátumu. V tomto móde systém akceptuje len stlaenie tlaítka ENTER

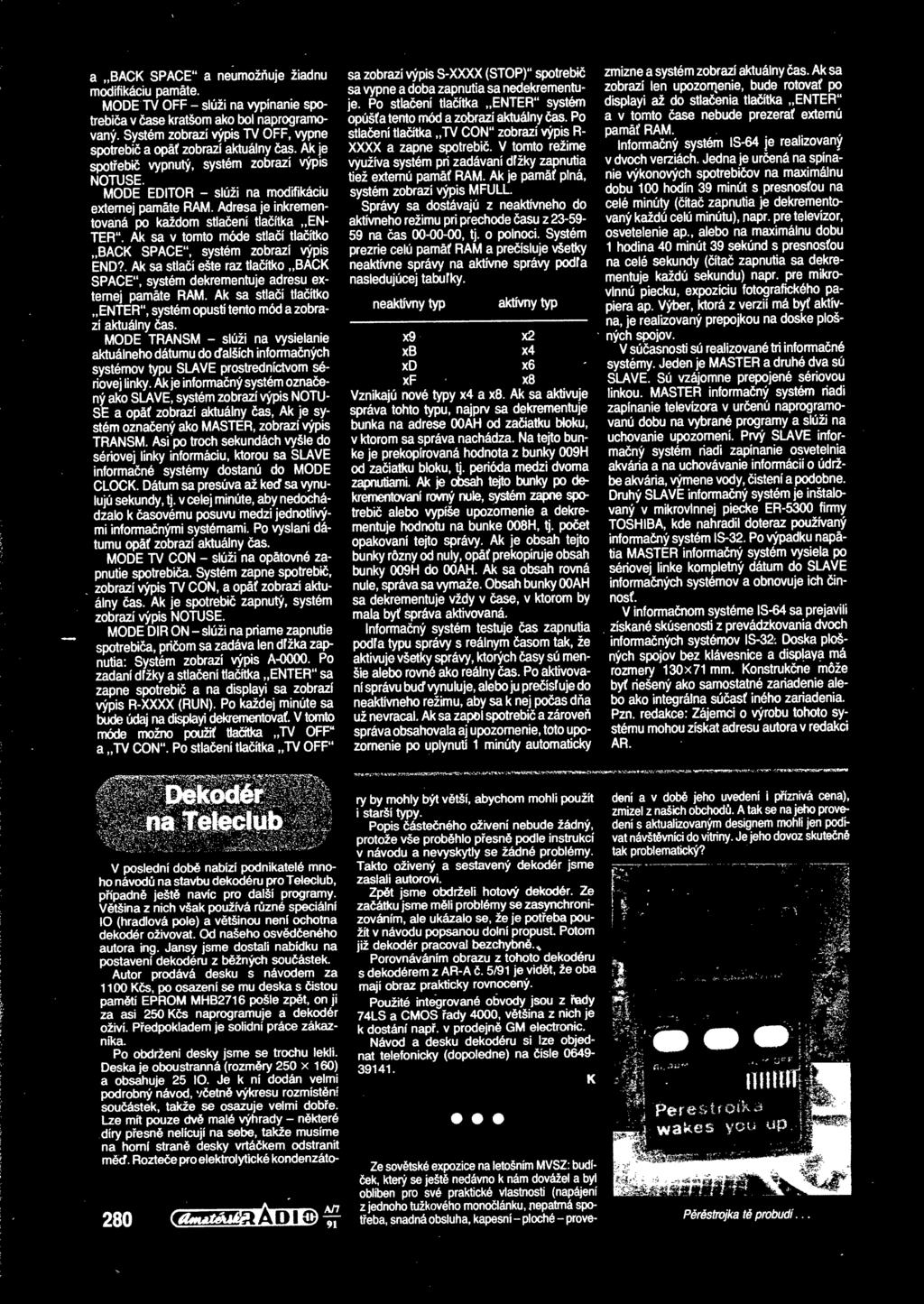

32 . a BACK SPACE a neumožuje žiadnu modifikáciu památe. MODE TV OFF - slúži na vypínanie spotrebia v ase kratšom ako bol naprogramovaný. Systém zobrazí výpis TV OFF vypne spotebi a opá zobrazí aktuálny as. Ak je spotebi vypnutý systém zobrazí výpis NOTUSE. MODE EDITOR - slúži na modifikáciu extemej památe RAM. Adresa je inkrementovaná po každom stlaení tlaítka EN- TER. Ak sa v tomto móde stlaí tlaítko BACK SPACE systém zobrazí výpis END?. Ak sa stlaí ešte raz tlaítko BACK SPACE systém dekrementuje adresu extemej památe RAM. Ak sa stlaí tlaítko ENTER systém opustí tento mód a zobrazí aktuálny as. MODE TRANSM - slúži na vysielanie aktuálneho dátumu do dalších informaných systémov typu SLAV prostredníctvom sériovej linky. Ak je informaný systém oznaený ako SLAV systém zobrazí výpis NOTU- SE a opá zobrazí aktuálny as Ak je systém oznaený ako MASTER zobrazí výpis TRANSM. Asi po troch sekundách vyšle do sériovej linky informáciu ktorou sa SLAV informan systémy dostanu do MODE CLOCK. Dátum sa presúva až kect sa vynulujú sekundy tj. v celej minuté aby nedochádzaio k asovému posuvu medzi jednotlivými irrformanými systémami. Po vyslaní dátumu opá zobrazí aktuálny as. MODE TV CON - slúži na opátovné zapnutie spotrebia. Systém zapne spotebi zobrazí výpis TV CON a opá zobrazí aktuálny as. Ak je spotebi zapnutý systém zobrazí výpis NOTUSE. MODE DIR ON - slúži na priame zapnutie spotrebia priom sa zadáva len dfžka zapnutia: Systém zobrazí výpis A Po zadaní dížky a stlaení tlaítka ENTER sa zapne spotebi a na displayi sa zobrazí výpis R-XXXX (RUN). Po každej minúte sa bude údaj na displayi dekrementova. V tomto móde možno použi tlaítka TV OFF a TV CON. Po stlaení tlaítka TV OFF níka. Po obdržení desky jsme se trochu lekli. Deska je oboustranná (rozmry 250 x 160) a obsahuje Je k ní dodán velmi podrobný návod vetn výkresu rozmístní souástek takže se osazuje velmi dobe. Lze mít pouze dv malé výhrady - nkteré díry pesné nelícují na sebe takže musíme na horní stran desky vrtákem odstranit m. Roztee pro elektrolytické kondenzátosa zobrazí výpis S-XXXX (STOP) spotebi sa vypne a doba zapnutia sa nedekrementuje. Po stlaení tlaítka ENTER systém opúša tento mód a zobrazí aktuálny as. Po stlaení tlaítka TV CON zobrazí výpis R- XXXX a zapne spotebi. V tomto režime využívá systém pri zadávaní dfžky zapnutia tíež extemú pamá RAM. Ak je pamá plná systém zobrazí výpis MFULL Správy sa dostávajú z neaktívneho do aktívneho režimu pri pechode asu z na as tj. o polnoci. Systém prezrie celú pamá RAM a peísluje všetky neaktivn správy na aktivn správy podfa nasledujúcej tabuíky. neaktívny typ x9 xb xd xf aktívny typ x2 x4 x6 x8 Vznikajú nové typy x4 a x8. Ak sa aktivuje správa tohto typu najprv sa dekrementuje buka na adrese OOAH od zaiatku bloku v ktorom sa správa nachádza. Na tejto bunke je pekopírovaná hodnota z buky 009H od zaiatku bloku tj. perioda medzi dvorná zapnutiami. Ak je obsah tejto buky po dekrementovaní rovný nule systém zapne spotebi alebo vypíše upozomenie a dekrementuje hodnotu na bunke 008H tj. poet opakovaní tejto správy. Ak je obsah tejto buky rózny od nuly opá pekopíruje obsah buky 009H do OOAH. Ak sa obsah rovná nule správa sa vymaže. Obsah buky OOAH sa dekrementuje vždy v ase v ktorom by mala by správa aktivovaná. Informaný systém testuje as zapnutia podfa typu správy s reálným asom tak že aktivuje všetky správy ktorých asy sú menšie alebo rovné ako reálny as. Po aktivovaní správu bu vynuluje alebo ju preísfujedo neaktívneho režimu aby sa k nej poas da už nevracal. Ak sa zápol spotebi a zárove správa obsahovala aj upozomenie toto upozomenie po uplynutí 1 minúty automaticky z jednoho tužkového monolánku nepatrná spoteba snadná obsluha kapesní - ploché - provezmizne a systém zobrazí aktuálny as. Ak sa zobrazí len upozorrjenie bude rotova po displayi až do stlaenia tlaítka ENTER a v tomto ase nebude prezera extemú pamá RAM. Informaný systém IS-64 je realizovaný v dvoch verziách. Jedna je urená na spínanie výkonových spotrebiov na maximálnu dobu 100 hodin 39 minút s presnosou na celé minúty (íta zapnutia je dekrementovaný každú celú minútu) napr. pro televizor osvetelenie ap. alebo na maximálnu dobu 1 hodina 40 minút 39 sekúnd s presnosou na celé sekundy (íta zapnutia sa dekrementuje každú sekundu) napr. pre mikrovlnnú piecku expozíciu fotografického papiera ap. Výbr ktorá z verzií má by aktívna je realizovaný propojkou na doske plošných spojov. V súasnosti sú realizované tri informan systémy. Jeden je MASTER a druhé dva sú SLAV. Sú vzájomne propojené sériovou linkou. MASTER informaný systém hadi zapínanie televízora v urenú naprogramované dobu na vybrané programy a slúži na uchovanie upozornní. Prvý SLAV informaný systém riadi zapínanie osvetelnia akvária a na uchovávanie informácií o údržb akvária výmn vody istní a podobné. Druhý SLAV informaný systém je inštalovaný v mikrovlnnej piecke ER-5300 firmy TOSHIBA kde nahradil doteraz používaný informaný systém IS-32. Po výpadku napátia MASTER informaný systém vysiela po sériovej linke kompletný dátum do SLAV informaných systémov a obnovuje ich innost. V informanom systéme IS-64 sa prejavili získané skúsenosti z prevádzkovania dvoch informaných systémov IS-32. Doska plošných spojov bez klávesnice a displaya má rozmry 130x71 mm. Konstrukn móže by riešený ako samostatné zariadenie alebo ako integrálna súas iného zariadenia. Pzn. redakce: Zájemci o výrobu tohoto systému mohou získat adresu autora v redakci AR. V poslední dob nabízí podnikatelé mnoho návod na stavbu dekodéru pro Teleclub pípadn ješt navíc pro další programy. Vtšina z nich však používá rzné speciální 10 (hradlová pole) a vtšinou není ochotna dekodér oživovat. Od našeho osvdeného autora ing. Jansy jsme dostali nabídku na postavení dekodéru z bžných souástek. Autor prodává desku s návodem za 1100 Ks po osazení se mu deska s istou pamtí EPROM MBB2716 pošle zpt on ji za asi 250 Ks naprogramuje a dekodér oživí. Pedpokladem je solidní práce zákaz- ry by mohly být vtší abychom mohli použít i starší typy. Popis ásteného oživení nebude žádný protože vše probhlo pesn podle instrukcí v návodu a nevyskytly se žádné problémy. Takto oživený a sestavený dekodér jsme zaslali autorovi. Zpt jsme obdrželi hotový dekodér. Ze zaátku jsme mli problémy se zasynchronizováním ale ukázalo se že je poteba použít v návodu popsanou dolní propust Potom již dekodér pracoval bezchybn.* Porovnáváním obrazu z tohoto dekodéru s dekodérem z AR-A. 5/91 je vidt že oba mají obraz prakticky rovnocený. Použité integrované obvody jsou z ady 74LS a CMOS ady 4000 vtšina z nich je k dostání nap. v prodejn GM electronic. Návod a desku dekodéru si lze objednat telefonicky (dopoledne) na ísle K Ze sovtské expozice na letošním MVSZ: budíek který se ješt nedávno k nám dovážel a byl oblíben pro své praktické vlastnosti (napájení dní a v dob jeho uvedení i píznivá cena) zmizel z našich obchod. A tak se na jeho provedení s aktualizovaným designem mohli jen podívat návštvníci do vitríny. Je jeho dovoz skutené tak problematický? Prstrojka t probudí..

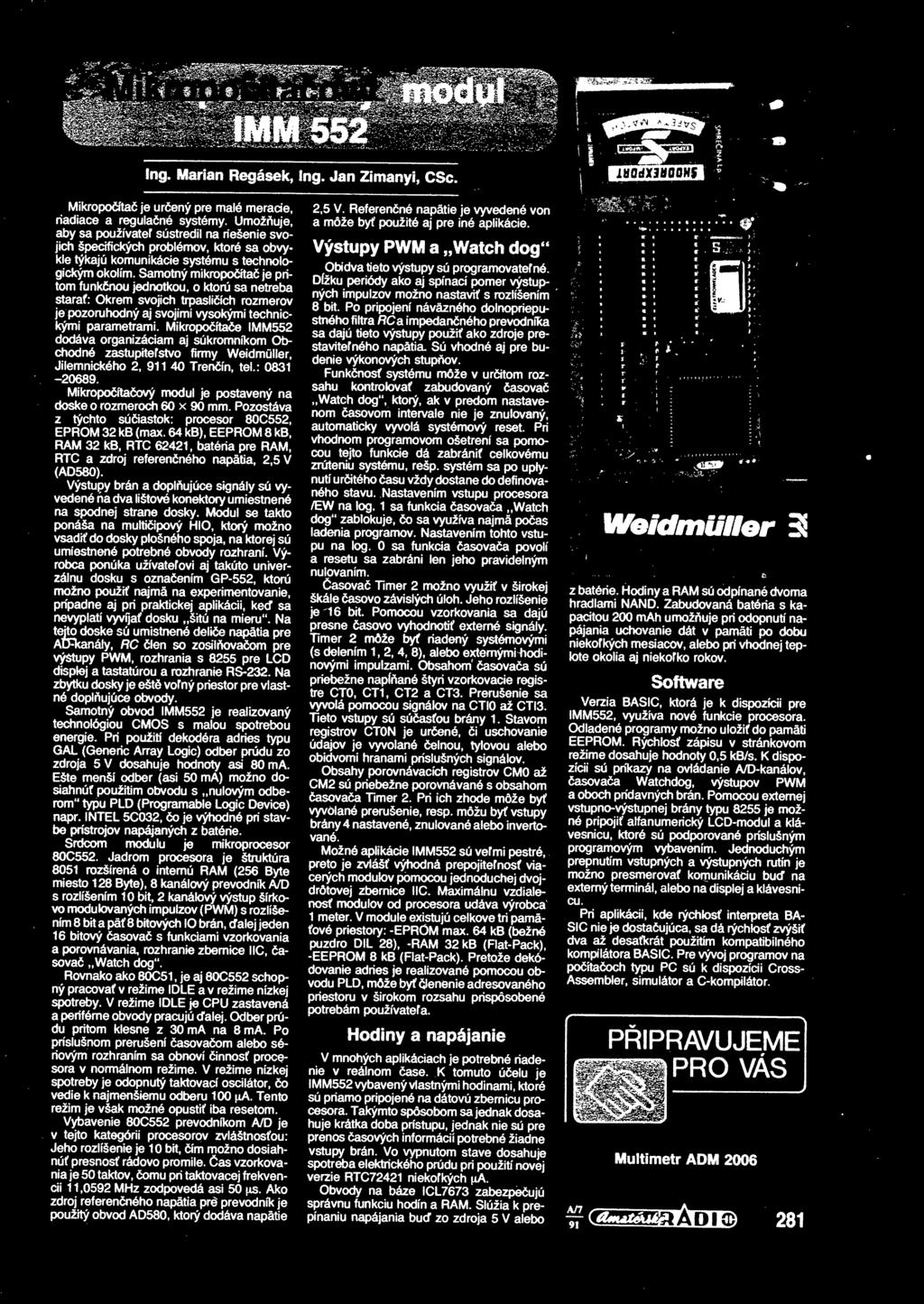

33 Ing. Marian Regásek Ing. Jan Zimanyi CSc. IdQdXJMOOHS Mikropoíta je urený pre malé meracie ríadiace a regulan systémy. Umožuje aby sa používatel sústredil na riešenie svojich Specifických problémov ktoré sa obvykle týkajú komunikácie systému s technologickým okolím. Samotný mikropoíta je pitom funknou jednotkou o kloní sa neteba stara: Okrem svojich trpasliích rozmerov je pozoruhodný aj svojimi vysokými technickými parametrami. Mikropoítae IMM552 dodává organizáciam aj súkromníkom Obchodné zastupitelstvo firmy Weidmúller Jilemnického Trenín tel.: Mikropoítaový modul je postavený na doske o rozmrech 60 x 90 mm. Pozostáva z týchto súiastok: procesor 80C552 EPROM 32 kb (max. 64 kb) EEPROM 8 kb RAM 32 kb RTC batéria pre RAM RTC a zdroj referenného napátia 25 V (AD580). Výstupy brán a doplujúce signály sú vyvedené na dva lištové konektory umiestnené na spodnej stran došky. Modul se takto ponáša na multiipový HIO ktorý možno vsadi do došky plošného spoja na ktorej sú umiestnené potebné obvody rozhraní. Výrobca ponuka užívatefovi aj takúto univerzálnu došku s oznaením GP-552 ktorú možno použif najmá na experimentovanie prípadne aj pri praktickej aplikácii ke sa nevyplatí vyvíjaf došku šit na mieru". Na tejto doske sú umístnné delie napátia pre AÍFkanály fíc len so zosiiovaom pre výstupy PWM rozhrania s 8255 pre LCD displej a tastatúrou a rozhranie RS-232. Na zbytku došky je ešt vofný priestor pre vlastn doplujúce obvody. Samotný obvod IMM552 je realizovaný technológiou CMOS s malou spotebou energie. Pri použití dekodéra adries typu QAL (Generic Array Logic) odbr prúdu zo zdroja 5 V dosahuje hodnoty asi 80 ma. Ešte menší odbr (asi 50 ma) možno dosiahnúf použitím obvodu s nulovým odbrem" typu PLD (Programable Logic Device) napr. INTEL 5C032 o je výhodné pri stavb prístrojov napájaných z batérie. Srdcom modulu je mikroprocesor 80C552. Jádrem procesora je štruktúra 8051 rozšíená o intemú RAM (256 Byte miesto 128 Byte) 8 kanálový pevodník A/D s rozlišením 10 bit 2 kanálový výstup šírkovo modulovaných impulzov (PWM) s rozlišením 8 bit a páf 8 bitových 10 brán alej jeden 16 bitový asova s funkciami vzorkovania a porovnávania rozhranie zbemice HC a- sova Watch dog". Rovnako ako 80C51 je aj 80C552 schopný pracovaf v režime IDLE a v režime nízkej spoteby. V režime IDLE je CPU zastavená a periféme obvody pracujú alej. Odbr prúdu pitom klesne z 30 ma na 8mA. Po prislušnom perušení asovaom alebo sériovým rozhraním sa obnoví innos procesora v normálnom režime. V režime nízkej spoteby je odopnutý taktovací oscilátor o vedie k najmenšiemu odbru 100 (xa. Tento režim je však možné opusti iba resetom. Vybavenie 80C552 prevodníkom A/D je v tejto kategórii procesorov zvláštnosou: Jeho rozlíšenie je 10 bit ím možno dosiahnú presnos rádovo promile. as vzorkovania je 50 taktov omu pri taktovacej frekvencii MHz zodpovedá asi 50 jis. Ako zdroj referenného napátia pr pevodník je použitý obvod AD580 ktorý dodává napátie 25 V. Referenn napátie je vyvedené von a móže by použité aj pre iné aplikácie. Výstupy PWM a Watch dog Obidva tieto výstupy sú programovatelné. DÍžku periódy ako aj spínací pomr výstupných impulzov možno nastavit s rozlišením 8 bit. Po pipojení návázného dolnopriepustného filtra RCa impedanného prevodníka sa dajú tieto výstupy použi ako zdroje prestavitefného napátia. Sú vhodné aj pre budenie výkonových stupov. Funknost systému móže v uritom rozsahu kontrolova zabudovaný asova Watch dog" ktorý ak v predom nastavenom asovom intervale nie je znulovaný automaticky vyvolá systémový reset. Pri vhodnom programovom ošetení sa pomocou tejto funkcie dá zabránit celkovému zrúteniu systému rešp. systém sa po uplynutí uritého asu vždy dostane do definovaného stavu. Nastavením vstupu procesora /EW na log. 1 sa funkcia asovaa Watch dog" zablokuje o sa využívá najmá poas ladenia programov. Nastavením tohto vstupu na log. 0 sa funkcia asovaa povolí a ešetu sa zabráni len jeho pravidelným nulováním. asova Timer 2 možno využit v širokej škále asovo závislých úloh. Jeho rozlíšenie je 16 bit. Pomocou vzorkovania sa dajú presne asovo vyhodnotit extern signály. Timer 2 móže byt riadený systémovými (s delením ) alebo extemými hodinovými impulzami. Obsahom asovaa sú priebežne napíané štyri vzorkovacie registre CTO CTI CT2 a CT3. Prerušenie sa vyvolá pomocou signálov na CTIO až CTI3. Tieto vstupy sú súastou brány 1. Stavom registrov CTON je urené i uschovanie údajov je vyvolané elnou tylovou alebo obidvomi hranami poslušných signálov. Obsahy porovnávacích registrov CMO až CM2 sú priebežne porovnávané s obsahom asovaa Timer 2. Pri ich zhode móže byt vyvolané prerušenie resp. móžu byt vstupy brány 4 nastavené znulované alebo invertované. Možné aplikácie IMM552 sú velmi pestré preto je zvláš výhodná prepojiternost viacerých modutov pomocou jednoduchej dvojdrótovej zbemice HC. Maximálnu vzdialenosf modulov od procesora udává výrobca 1 meter. V module existujú celkove tri pamové priestory: -EPRÓM max. 64 kb (bžné puzdro DIL 28) -RAM 32 kb (Flat-Pack) -EEPROM 8 kb (Flat-Pack). Pretože dekódovanie adries je realizované pomocou obvodu PLD móže byt lenenie adresovaného priestoru v širokom rozsahu prispósobené potebám používatela. Hodiny a napájanie V mnohých aplikáciach je potebné riadenie v reálnom ase. K tomuto úelu je IMM552 vybavený vlastnými hodinami ktoré sú priamo pipojené na dátovú zbernicu procesora. Takýmto spósobom sa jednak dosahuje krátká doba prístupu jednak nie sú pre penos asových informácií potebné žiadne vstupy brán. Vo vypnutom stave dosahuje spoteba elektrického prúdu pri použití novej verzie RTC72421 niekolkých na. Obvody na báze ICL7673 zabezpeujú správnu funkciu hodin a RAM. Slúžia k prepínaniu napájania bu zo zdroja 5 V alebo i z batérie. Hodiny a RAM sú odpínané dvorná hradlami NAND. Zabudovaná batéria s kapacitou 200 mah umožuje pri odopnutí napájania uchovánie dát v památí po dobu niekolkých mesiacov alebo pri vhodnej teplot okolia aj niekolko rokov. Software Verzia BASIC ktorá je k dispozícii pre IMM552 využívá nové funkcie procesora. Odladné programy možno uložit do památí EEPROM. Rýchlost zápisu v stránkovom režime dosahuje hodnoty 05 kb/s. K dispozícii sú prikazy na oviádanie A/D-kanálov asovaa Watchdog výstupov PWM a oboch pridavných brán. Pomocou extemej vstupno-výstupnej brány typu 8255 je možné pipojit alfanumerický LCD-modul a klávesnicu ktoré sú podporované poslušným programovým vybavením. Jednoduchým pepnutím vstupných a výstupných rutin je možno pesmrovat komunikáciu bu na externý terminál alebo na displej a klávesnicu. Pri aplikácii kde rýchlost interpreta BA- SIC nie je dostaujúca sa dá rýchlost zvýšit dva až desakrát použitím kompatibilného kompilátora BASIC. Pre vývoj programov na poítaoch typu PC sú k dispozícii Cross- Assembler simulátor a C-kompiiátor. PIPRAVUJEME PRO VÁS Multimetr ADM

34 . Pravidla provozu v obanském pásmu V dalším pokraování vás seznámíme s pravidly provozu v obanském pásmu s dosahy a druhy OR. Pedpokládáme zavedení rubriky dotaz a odpovdí takže oekáváme Vaše dopisy na které sice nebudeme pravdpodobn individuáln odpovídat ale veškeré problémy budeme souhrnn ešit na stránkách tohoto asopisu. Pravidla provozu kterými se budeme pi vysílání v CB pásmu ídit jsou také uvedena v Pedpisu o obanských radiostanicích vydaném federálním ministerstvem spoj pod.j. 3188/1982. Pevážnou ást tohoto Pedpisu jsme již vysvtlili v minulém CB reportu. Píšete nám že mnohé v Pedpisu již neodpovídá souasným podmínkám. Je to pravda ale je teba si uvdomit že Pédpis byl vydán na podklad zákona. 110/1964 Sb. o telekomunikacích. Podle sdlení povolovacího orgánu vstoupila SFR do evropské telekomunikaní unie (CEPT) na podzim roku a zmny zákona vetn následných zmn pedpis pro obanské pásmo se pipravují. Pedpokládáme že k tomu dojde v roce kdy naše pedpisy pro obanské radiostanice budou shodné s evropskými. Takže pátelé chce to trplivost a do té doby vybudovat silný a poetný eskoslovenský ÓB klub který by dokázal hájit zájmy svých len podobn jako eskoslovenský radioklub hájí zájmy radioamatér. Pokud se pi vysílání v pásmu CB budeme ídit vzájemnou ohleduplností slušností a tolerancí bude pro všechny uživatele pásma CB provoz na pásmu radostí. Na pásmu se mohou potkat lidé rzných zájm. Napíklad je tu skupina která vysílá pro zábavu pi komunikaci a z lásky k technice dálkoví idii zde udržují kontakt s okolím pi svých dlouhých jízdách turistický spolek a sportovní klub koordinují svoji pípravu prostednictvím obanských radiostanic mistr Rdí stavební práce na staveništi. Ve výtu bychom mohli dlouho pokraovat. Všichni tito lidé s rznými zájmy a názory se musí vejít do nkolika kanál pásma CB nesmjí se vzájemn rušit a lézt si na nervy 4 *. Z vašich dopis teme že v pevážné ásti republiky je na pásmu CB klid. Opakem je však oblast hlavního msta Prahy kde se provoz v pásmu CB podle dopis mnoha poslucha blíží kolapsu. Je to tím že naše veejnost nebyla nikdy informována jak se v obanském pásmu chovat. I zde platí že kdo má vtší výkon požere" ostatní je to takzvaný aligátor". K oznaení totožnosti se v provozu CB užívá vlastních jmen nebo píjmení pípadné zkratky organizace s poadovým íslem. Všechny zprávy vysíláme v jasné ei. Je zakázáno vysílat zprávy obsahující státní a služební tajemství zprávy a poady mající povahu reklamního a rozhlasového vysílání neslušné výrazy dvojsmyslné zprávy a zprávy se skrytým obsahem. Držitelé OR spolu mohou navazovat spojení bez jakéhokoliv omezení avšak prozatím není povoleno spojení pes státní hranici. Obanské radiostanice nesmí rušit jiné komunikaní služby zejména píjem rozhlasu a televize. Svévolné narušování provozu jiných obanských radiostanic je hrubým porušením povolovacích podmínek. Rozšiování a zneužití údaj týkajících se zpráv které poslucha na pásmu CB zachytí akoliv pro nj nejsou ureny je trestné jako porušení telekomunikaního tajemství. Kontrola OR je v kompetenci kontrolních orgán spoj a policie. Majitelé povolení a uživatelé OR jsou povinni umožnit kontrolu pedložit povolení a prokázat svoji totožnost. Závažnjší opakované porušení povolovacích podmínek lze postihnout jednorázovým zvýšením základního poplatku. Hrubé porušení mže být dvodem pro zrušení platnosti povolení ale i trestnímu postihu. To jsou asi tak všechny body povolovacích podmínek pro OR kterými bychom se mli ídit. V SRN pamatují ješt na zákaz trvalého vysílání nemodulovaného signálu (nosné vlny) používání zaízení k odposlechu a provoz s výkonovým koncovým zesilovaem (PA) pro zvýšení výstupního výkonu nad 4 W. Jak navázat a vést spojení Vlastní provoz je velmi jednoduchý a mnozí si s tím nebudou dlat starosti. Na zaátku spojení se pedstaví a další e povedou tak jak jsou zvyklí. Nkteí se zpoátku budou ostýchat ale jakmile budou mít nkolik spojení za sebou ostych z nich spadne. Ti kdož se budou chtít piblížit k radioamatérské form provozu a budou vyhledávat dálková (DX) spojení na hranici slyšitelnosti mohou používat zavedených zkratek a Q-kód. Jsou ti možnosti jak navázat spojení. Chceme-li volat uritou stanici využijeme volání QRZ. Ped tímto voláním by ml úastník nkolik sekund poslouchat je-li kanál volný a nebude-li svým voláním rušit spojení jiných stanic. Stanice které se asto volají by si mly domluvit svj kanál což uspoí zdlouhavé a obtížné vyhledávání na všech možných kmitotech. Je bžné že celé msto nebo územní oblast používá jeden takzvaný domácí kanál. Takové nanzení je smysluplné nebo odlehuje volacím kanálm 1 a 4 a nouzovému kanálu 9 který by neml být blokován bžným vysíláním a hovory. Po ukonení volání QRZ ohlásíme pechod na píjem slovy nap. pepínám" pnjem" a posloucháme. Ozve-li se nám protistanice vzájemn se pedstavíme a pokraujeme ve spojení (QSO). Náplní vlastního spojení mže být cokoliv od hovor naprosto nezávazných až po ist soukromé. V tom pípad je teba mít na zetfi že nás mže kdokoli poslouchat. Je dobré si vymnit informace o typu radiostanice antény a použitém výkonu. Také se udává poloha našeho stanovišt (QTH). Pokud uslyšíme spojení jiných stanic a chceme mezi n proniknout a cosi jim oznámit mžeme jejich spojení perušit vstupem break" foneticky brejk. V pekladu to znamená zlom i perušení. Chvíli vykáme a jakmile jedna stanice ukoní svj hovor neváháme a zavoláme break break. Pokud nás stanice uslyší dají nám slovo. Budeme-li mít n- jakou zajímavou zprávu a nebude-li náš vstup píliš troufalý jist budeme v probíhajícím spojení vítáni. Tímto postupem se mohou vytvoit i vysílací kroužky nkolika úastník (tzv. rundy"). Velmi píjemným postupem k navázání spojení je vysílání všeobecné výzvy CQ. To je výzva k odpovdi pro všechny posluchae na zvoleném kanálu. Každý úastník by ml mít zvolené njaké své volací jméno nebo pezdívku kterým by se ml pedstavit na zaátku každého spojení. Zaáteníkm poradíme aby na pásmu poslouchali jestli jimi zamýšlené jméno není již používáno jiným úastníkem. Q-kódy se používají v profesionální služb a v radioamatérském telegrafním provozu. Pi vysílání Morseovou abecedou zkracují délku spojení ale jsou vhodné i pro provoz fonický za špatné slyšitelnosti a rušení kdy je normální etžko srozumitelná. Nkteré Q-kódy uvádíme v tab. 1 a postupn se je mžete nauit zpamti. Pi opravdu špatné srozumitelnosti si jednotlivá slova písmeno po písmenu hláskujeme hláskovací abecedou. Hláskovací abeceda má mezinárodní platnost ve všech druzích provozu i v provozu profesionálním. Tab. 1. Q-kódy a íselné kódy QRA jméno mé stanice je... QRG kmitoet kanál je.. QRK itelnost QRL jsem zamstnán nerušte QRK jsem rušen v píjmu jinými stanicemi QRN jsem rušen v pijmu atmosférickými poruchami ORT konec vysfláni pestate vysílat QRV vysílejte prosím jsem pipraven na pijmu QRX ekejte prosím QRZ volá vás stanice ozvte se prosím OSA hlasitost stupe S QSB kolísání síly signálu signál má únik (faling) QSL potvrzení píjmu QSL-fctek QSO spojení mezi stanicemi QSP zprostedkování spojení reléová stanice Q$T zpráva pro všechny QSY zmna kanálu peladní na jiný kmitoet QTH místo stanovišt stanice QTR pesný as 55 mnoho úspch hodn spojení 73 mnoho pozdrav pátelské pozdravy 88 mnoho polibk 99 zmizte ztrate se 600 telefon spojení po telefonu (rozumí se linka 600 ohm) František Andrlík OK1DLP Naše kontaktní adresa: FAN rádio p. s OO Plze 23

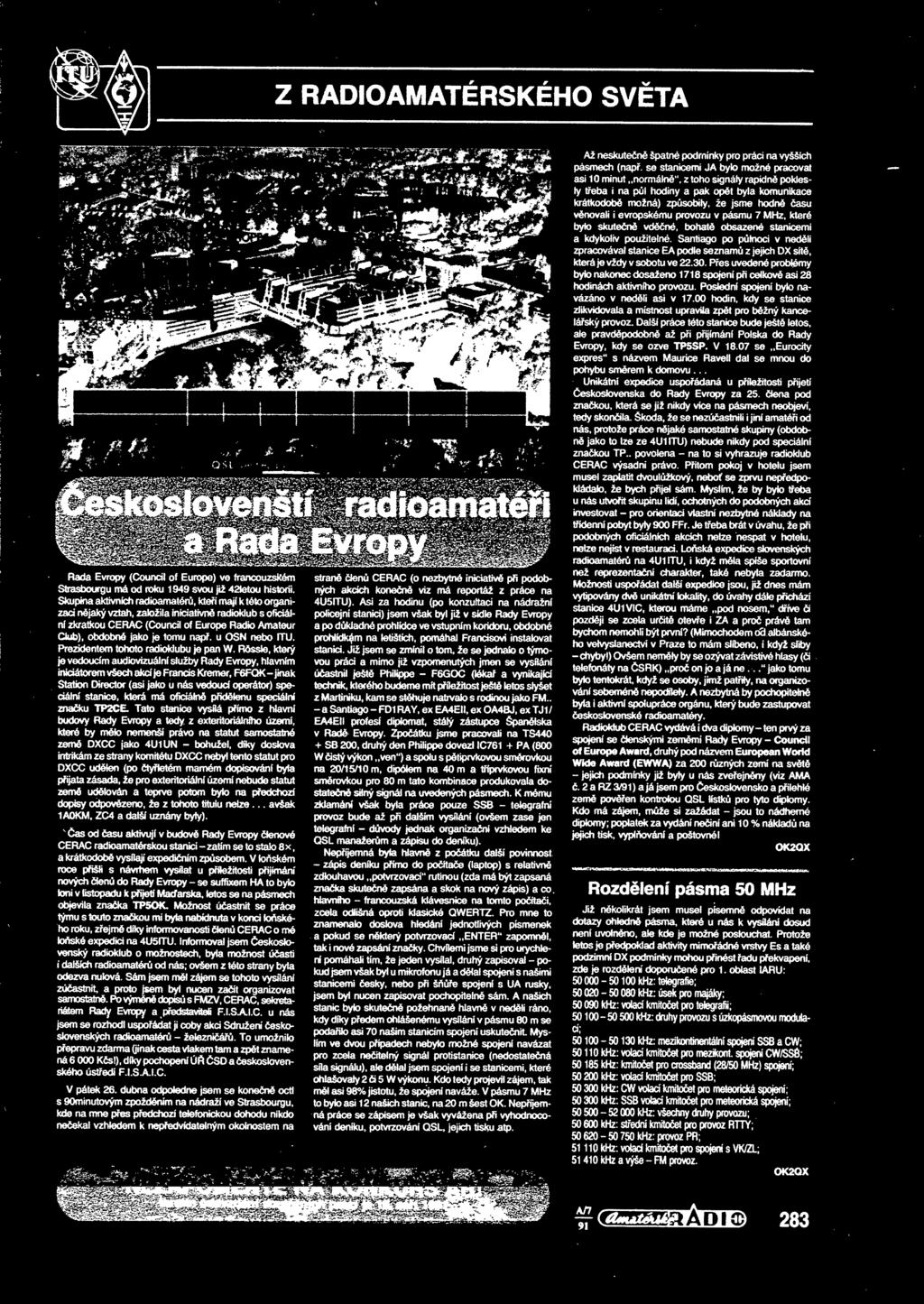

35 . Z RADIOAMATÉRSKÉHO SVTA Rada Evropy (Coundl of Europe) ve francouzském Strasbourgu má od roku 1949 svou již 42tetou historii. Skupina aktivnich radioamatér kteí máji k této organizaci njaký vztah založila miciativné radioklub s oficiální zkratkou CERAC (Coundl of Europe Rádio Amateur Club) obdobné jako je tomu napf. u OSN nebo ITU. Prezidentem tohoto radioklubu je pan W. Róssle který je vedoucím audiovizuální služby Rady Evropy hlavním iniciátorem všech akdje Frands Kremer F6FQK - jinak Station Director (asi jako u nás vedoucí operátor) speciální stanice která má oficiálné pidlenu speciální znaku TP2CE. Tato stanice vysílá pímo z hlavni budovy Rady Evropy a tedy z exteritoriálního území které by mlo nemenší právo na statut samostatné zem DXCC jako 4U1UN - bohužel díky doslova intrikám ze strany komitétu DXCC nebyl tento statut pro DXCC udlen (po tyletém marném dopisování byla pijata zásada že pro exteritoriální území nebude statut zem udlován a teprve potom bylo na pedchozí dopisy odpovzeno že z tohoto titulu nelze... avšak 1A0KM ZC4 a další uznány byly). ' as od asu aktivují v budov Rady Evropy lenové CERAC radioamatérskou stanici -zatím se to stalo 8x a krátkodob vysílají expediním zpsobem. V loském roce pišli s návrhem vysílat u píležitosti pijímání nových len do Rady Evropy - se suffixem HA to bylo loni v listopadu k pijetí Maarska letos se na pásmech objevila znaka TP50K. Možnost úastnit se práce týmu s touto znakou mi byla nabídnuta v konci loského roku zejmé díky informovanosti len CERAC o mé loské expedici na 4U5ITU. Informoval jsem eskoslovenský radioklub o možnostech byla možnost úasti i dalších radioamatér od nás; ovšem z této strany byla odezva nulová. Sám jsem ml zájem se tohoto vysílání zúastnit a proto jsem byl nucen zaít organizovat samostatn. Po výmn dopis s FMZV CERAC sekretariátem Rady Evropy a pedstavte# F.I.SAI.C. u nás jsem se rozhodl uspoádat jí coby akd Sdružení eskoslovenských radioamatér - železniá. To umožnilo pepravu zdarma (jinak cesta vlakem tam a zpt znamená Ks!) díky pochopení Ú SD a eskoslovenského ústedí F.I.SAI.C. V pálek 26. dubna odpoledne jsem se konen octl s 90minutovým zpoždním na nádraží ve Strasbourgu kde na mne pes pedchozí telefonickou dohodu nikdo neekal vzhledem k nepedvídatelným okolnostem na stran len CERAC (o nezbytn iniciativ pi podobných akcích konen viz má reportáž z práce na 4U5ÍTU). Asi za hodinu (po konzuftad na nádražní policejní stanid) jsem však byl již v sídle Rady Evropy a po dkladné prohlídce ve vstupním koridoru obdobné prohlídkám na letištích pomáhal Frandsovi instalovat stanid. Již jsem se zmínil o tom že se jednalo o týmovou prád a mimo již vzpomenutých jmen se vysíláni úastnil ješt Philippe - F6GOC (léka a vynikajíd technik kterého budeme mít píležitost ješt letos slyšet z Martiniku kam se stohuje natrvalo s rodinou jako FM.. - a Santiago - FD1 RAY ex EA4EII ex OA4BJ ex TJ1/ EA4EII profesí diplomat stálý zástupce Španlska v Rad Evropy. Zpoátku jsme pracovali na TS440 + SB 200 druhý den Philippe dovezl IC761 + PA (800 Wistý výkon ven") a spolu s pótiprvkovou smrovkou na 20/15/10 m dipólem na 40 m a típrvkovou fixní smrovkou pro 80 m tato kombinace produkovala dostaten silný signál na uvedených pásmech. K mému zklamání však byla práce pouze SSB - telegrafní provoz bude až pi dalším vysílání (ovšem zase jen telegrafní - dvody jednak organizaní vzhledem ke QSL manažerm a zápisu do deníku). Nepíjemná byla hlavn z poátku další povinnost - zápis deníku pímo do poítae (laptop) s relativn zdlouhavou potvrzovací" rutinou (zda má být zapsaná znaka skuten zapsána a skok na nový zápis) a co. hlavního - francouzská klávesnice na tomto poítai zcela odlišná oproti klasické QWERTZ. Pro mne to znamenalo doslova hledání jednotlivých písmenek a pokud se nkterý potvrzovací ENTER" zapomnl tak i nové zapsání znaky. Chvílemi jsme si pro urychleni pomáhá# tím že jeden vysílal druhý zapisovat - pokud jsem však byl u mikrofonu já a dlal spojeni s našimi stanicemi esky nebo pi še spojení s UA ruský jsem byl nucen zapisovat pochopiteln sám. A našich stanic bylo skuten požehnané hlavn v nedli ráno kdy díky pedem ohlášenému vysílání v pásmu 80 m se podailo asi 70 našim stanicím spojení uskutenit Myslím ve dvou pípadech nebylo možné spojeni navázat pro zcela neitelný signál protistanice (nedostatená síla signálu) ale dlal jsem spojení i se stanicemi které ohlašovaly 265 W výkonu. Kdo tedy projevil zájem tak ml asi 98% jistotu že spojení naváže. V pásmu 7 MHz to bylo asi 12 našich stanic na 20 m šest OK. Nepíjemná práce se zápisem je však vyvážena pi vyhodnocování deníku potvrzování QSL jejich tisku atp. msm- Až neskutené špatné podmínky pro prád na vyšších pásmech (nap. se stanicemi JA bylo možné pracovat asi 10 minut normáln" z toho signály rapidn poklesly teba i na pl hodiny a pak opt byla komunikace krátkodobé možná) zpsobily že jsme hodné asu vnovali i evropskému provozu v pásmu 7 MHz které bylo skuten vdné bohat obsazené stanicemi a kdykoliv použitelné. Santiago po plnoci v nedli zpracovával stanice EA podle seznam z jejich DX sít která je vždy v sobotu ve Pes uvedené problémy bylo nakonec dosaženo 1718 spojeni pi celkov asi 28 hodinách aktivního provozu. Poslední spojení bylo navázáno v nedli asi v hodin kdy se stanice zlikvidovala a místnost upravila zpt pro bžný kanceláský provoz. Dalši práce této stanice bude ješt letos ale pravdpodobné až pi pijímání Polska do Rady Evropy kdy se ozve TP5SP. V se Eurocity expres" s názvem Maurice Ravell dal se mnou do pohybu smrem k domovu.. Unikátní expedice uspoádaná u píležitosti pijetí eskoslovenska do Rady Evropy za 25. lena pod znakou která se již nikdy vice na pásmech neobjeví tedy skonila. Škoda že se nezúastnili i jiní amatéi od nás protože práce njaké samostatné skupiny (obdobn jako to lze ze 4U1ITU) nebude nikdy pod speciální znakou TP.. povolena - na to si vyhrazuje radioklub CERAC výsadní právo. Pitom pokoj v hotelu jsem musel zaplatit dvoulžkový nebo se zprvu nepedpokládalo že bych pijel sám. Myslím že by bylo teba u nás utvoit skupinu lidí ochotných do podobných akcí investovat - pro orientaci vlastní nezbytné náklady na tídenní pobyt byly 900 FFr. Je teba brát v úvahu že pi podobných oficiálních akcích nelze nespát v hotelu nelze nejíst v restauraci. Loská expedice slovenských radioamatér na 4U1ITU i když mla spíše sportovní než reprezentaní charakter také nebyla zadarmo. Možnosti uspoádat další expedice jsou již dnes mám vytipovány dv unikátní lokality do úvahy dále pichází stanice 4U1VIC kterou máme pod nosem" drive 6 pozdji se zcela urit oteve i ZA a pro práv tam bychom nemohli být první? (Mimochodem dél albánského velvyslanectví v Praze to mám slíbeno i když sliby - chyby!) Ovšem nemly by se ozývat závistivé hlasy (6 telefonáty na SRK) pro on jo a já ne... jako tomu bylo tentokrát když se osoby jimž pately na organizování sebemén nepodílely. A nezbytná by pochopiteln byla i aktivní spolupráce orgánu který bude zastupovat eskoslovenské radioamatéry. Radioklub CERAC vydává i dva diplomy- ten prvý za spojení se lenskými zemmi Rady Evropy - Coundl of Europe Award druhý pod názvem European World Wide Award (EWWA) za 200 nižných zemí na svt - jejich podmínky již byly u nás zveejnny (viz AMA. 2 a RZ 3/91 ) a já jsem pro eskoslovensko a pilehlé zem poven kontrolou QSL lístk pro tyto diplomy. Kdo má zájem mže si zažádat - jsou to nádherné diplomy; poplatek za vydání neini ani 10 % náklad na jejich tisk vyplování a poštovné! OK2QX Rozdlení pásma 50 MHz Již nkolikrát jsem musel písemné odpovídat na dotazy ohledné pásma které u nás k vysílání dosud není uvolnno ale kde je možné poslouchat. Protože letos je pedpoklad aktivity mimoádné vrstvy Es a také podzimní DX podmínky mohou pinést adu pekvapeni zde je rozdlení doporuené pro 1. oblast IARU: khz: telegrafie; khz: úsek pro majáky; khz: voláci kmitoet pro telegrafii; khz: druhy provozu s úzkopásmovou modulaci; khz: mezikontinentální spojeni SSB a CW; khz: volací kmitoet pro mezikont. spojeni CW/SS6; khz: kmitoet pro crossband (28/50 MHz) spojení; khz: volací kmitoet pro SSB; khz: CW voiad kmitoet pro meteorická spojem': khz: SSB volatí kmitoet pro meteorická spojení; khz: všechny druhy provozu; khz: stední kmitoet pro provoz RTTY; khz: provoz PR; khz: volací kmitoet pro spojení s VK/ZL; khz a výše - FM provoz. OK2QX 283

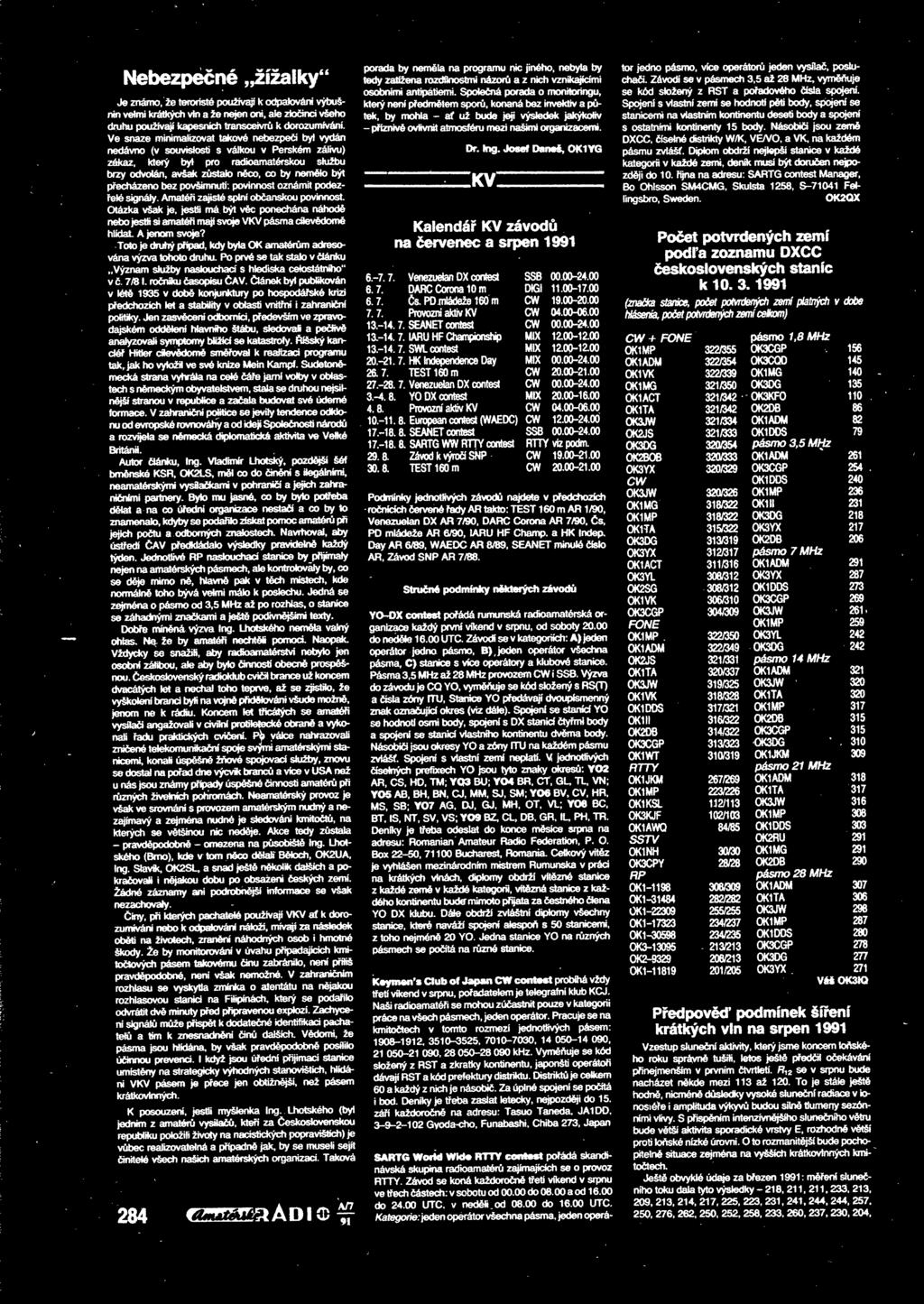

36 5 Nebezpené žížalky Je známo že teroristé používat k odpalování výbušnin velmi krátkých vln a že nejen oni ale zloinci všeho druhu používají kapesních transceivr k dorozumívání. Ve snaze minimalizovat takové nebezpeí byl vydán nedávno (v souvislosti s válkou v Perském zálivu) zákaz který byt pro radioamatérskou službu brzy odvolán avšak zstalo nco co by nemlo být pecházeno bez povšimnuti: povinnost oznámit podezelé signály. Amatéi zajisté splní obanskou povinnost. Otázka však je jestli má být véc ponechána náhod nebo jestli si amatéi mají svoje VKV pásma csevédom hlídat A jenom svoje? Toto je druhý pípad kdy byla OK amatérm adresována výzva tohoto druhu. Po prvé se tak stalo v lánku Význam služby naslouchací s hlediska cetostátn&o" v. 7/8 1. roníku asopisu AV. lánek byl publikován v lét 1935 v dob konjunktury po hospodáské krizi pedchozích let a stability v oblasti vnitní i zahraniní politiky. Jen zasvcení odbornici pedevším ve zpravodajském oddleni hlavního štábu sledovali a peliv analyzovali symptomy bfciíd se katastrofy. íšský kanclé Hitler cílevdom smoval k realizaci programu tak jak ho vyložil ve své knize Mein Kampf. Sudetonmecká strana vyhrála na celé áe jarní volby v oblastech s nmeckým obyvatelstvem stala se druhou nejsilnjší stranou v republice a zaala budovat své úderné formace. V zahraniní politice se jevily tendence odklonu od evropské rovnováhy a od ideji Spolenosti národ a rozvíjela se nmecká diplomatická aktivita ve Velké Británii. Autor lánku Ing. Vladimír Lhotský pozdjší šéf brnnské KSR OK2LS ml co do inni s itegálnimi neamatérskými vysílakami v pohranií a jejich zahraniními partnery. Bylo mu jasné co by bylo poteba dlat a na co úední organizace nestaí a co by to znamenalo kdyby se podailo získat pomoc amatér pi jejich potu a odborných znalostech. Navrhoval aby ústedí AV pedkládalo výsledky pravideln každý týden. Jednotlivé RP naslouchací stanice by pijímaly nejen na amatérských pásmech ale kontrolovaly by co se dje mimo n hlavn pak v tch místech kde normáln toho bývá velmi málo k poslechu. Jedná se zejména o pásmo od 35 MHz až po rozhlas o stanice se záhadnými znakami a ješt podivnjšími texty. Dobe mínná výzva Ing. Lhotského nemla valný ohlas. Ne že by amatéi nechtn pomoci. Naopak. Vždycky se snažili aby racboamatérství nebylo jen osobni zálibou ale aby bylo inností obecn prospšnou. eskoslovenský radiokiubcviil brance už koncem dvacátých let a nechal toho teprve až se zjistilo že vyškoleni branci býk na vojn pidlováni všude možn jenom ne k rádiu. Koncem tet ticátých se amatéi vysilai angažovali v civilní protiletecké obran a vykoná# adu praktických cviení. Pfc válce nahrazovali zniené tetekomurékani spoje svými amatérskými stanicemi konali úspšn žové spojovací služby znovu se dostat na poad dne výcvik branc a více v USA než u nás jsou známy pípady úspšné innosti amatér pi rzných živelních pohromách. Neamatérský provoz je však ve srovnání s provozem amatérským nudný a nezajímavý a zejména nudné je sledování kmitot na kterých se vtšinou rte nedje. Akce tedy zstala - pravdpodobné - omezena na psobišt Ing. Lhotského (Brno) kde v tom nco dlali Bloch OK2UA Ing. Slavik OK2SL a snad ješt nkolik dalších a pokraovali i njakou dobu po obsazení eských zemí. Žádné záznamy ani podrobnjší informace se však nezachovaly. iny pi kterých pachatelé používají VKV a k dorozumíváni nebo k odpalování náloží mívají za následek obti na životech zranni náhodných osob i hmotné škody. Že by monitorováni v úvahu pipadajících kmitotových pásem takovému inu zabránilo není píliš pravdpodobné není však nemožné. V zahraniním rozhlasu se vyskytla zmínka o atentátu na njakou rozhlasovou stanici na Filipínách který se podailo odvrátit dv minuty ped pipravenou explozí. Zachycení signál mže pispt k dodatené identifikaci pachatel a tím k znesnadnni in dalších. Vdomí že pásma jsou hlídána by však pravdpodobné posílilo úinnou prevenci. I když jsou úední pijímací stanice umístny na strategicky výhodných stanovištích hlídání VKV pásem je pece jen obtížnjší než pásem krátkovlnných. K posouzeni jestli myšlenka Ing. Lhotského (byl jedním z amatér vysila kteí za eskoslovenskou republiku položili životy na nacistických popravištích) je vbec realizovatelná a pípadn jak by se museli sejít initelé všech našich amatérských organizací. Taková porada by nemla na programu nic jiného nebyla by tedy zatížena rozdílnostmi názor a z nich vznikajícími osobními antipatiemi. Spolená porada o monitoringu který není pedmtem spor konaná bez invektiv a p- tek by mohla - a už bude její výsledek jakýkoliv -píznivé ovlivnit atmosféru mezi našimi organizacemi Dr. Ing. Josef Deneš OK1YG Kalendá KV závod na ervenec a srpen Venezueian DX contest SSB DARC Corona 10 m DtGI s. PD mládeže 160 m CW Provozní aktiv KV CW SEANET contest CW IARU HF Oiampionship MIX SWL contest MIX HK Independence Day MIX TEST 160 m CW Venezueian DX contest CW YO DX contest MIX Provozní aktiv KV CW European contest (WAEDC) CW SEANET contest SSB SARTG WW RTTY contest RTTY víz podm Závod k výroí SNP CW TEST 160 m CW Podmínky jednotlivých závod najdete v pedchozích ronících ervené ady AR takto: TEST 160 m AR 1/90 Venezueian DX AR 7/90 DARC Corona AR 7/90 s PD mládeže AR 6/90 IARU HF Champ. a HK Indep. Day AR 6/89 WAEDC AR 8/89 SEANET minulé isto AR Závod SNP AR 7/88. Struné podmínky nkterých závod YO-DX contest poádá rumunská radioamatérská organizace každý první víkend v srpnu od soboty do nedle UTC. Závodí se v kategoriích: A) jeden operátor jedno pásmo B) jeden operátor všechna pásma C) stanice s více operátory a klubové stanice. Pásma 35 MHz až 28 MHz provozem CW i SSB. Výzva do závodu je CQ YO vymuje se kód složený s RS(T) a ísla zóríy ITU Stanice YO pedávají dvoupísmenný znak oznaující okres (viz dáte). Spojení se stanicí YO se hodnotí osmi body spojení s DX stolicí tymi body a spojení se stanicí vlastního kontinentu dvma body. Násobii jsou okresy YO a zóny ITU na každém pásmu zvláš. Spojeni s vlastní zemi neplatí. V jednotlivých íselných prefixech YO jsou tyto znaky okres: Y02 AR CS HD TM; YQ3 BU; Y04 BR CT QL TL VN; Y05 AB BH BN CJ MM SJ SM; YO«BV CV. HR MS SB; Y07 AG DJ GJ MH OT VL; Y08 BC. BT IS NT. SV VS; YOS BZ CL DB. GR IL PH TR. Deníky je teba odeslat do konce msíce srpna na adresu: Romanian Amateur Rádio Federation P. O. Box Bucharest Romania. Celkový vítz je vyhlášen mezinárodním mistrem Rumunska v práci na krátkých vlnách diplomy obdrží vítzné stanice z každé zem v každé kategorii vítzná stanice z každého kontinentu bude mimoto pqata za estného tena Dáte obdrží zvláštní diplomy všechny YO DX klubu. stanice které naváží spojení alespo s 50 stanicemi z toho nejmén 20 YO. Jedna stanice YO na rzných pásmech se poítá na rzné stanice. Keymen s Club of Japan CW contest probíhá vždy tetí vftend v srpnu poadatelem je telegrafní klub KCJ. Naši radioamatéi se mohou zúastnit pouze v kategorii práce na všech pásmech jeden operátor. Pracuje se na kmitotech v tomto rozmezí jednotlivých pásem: khz. Vymuje se kód složený z RST a zkratky kontinentu japonští operátoi dávají RST a kód prefektu? distriktu. Distrikt je celkem 60 a každý z nich je násobi. Za úplné spojeni se poítá i bod. Deníky je teba zaslat letecky nejpozdji do 15. zái každoron na adresu: Tasuo Taneda JA1DO Gyoda-cho Funabashi Chiba 273 Japan SARTG World Wkto RTTY contest poádá skandinávská skupina radioamatér zajímajících se o provoz RTTY. Závod se koná každoron tetí víkend v srpnu ve tech ástech: v sobotu od do a od do UTC v nedli. od do UTC. Kategorie: jeden operátor všechna pásma jeden operátor jedno pásmo více operátor jeden vysila posluchai. Závodí se v pásmech 35 až 28 MHz vymuje se kód složený z RST a poadového ísla spojení. Spojení s vlastní zemí se hodnotí pti body spojení se stanicemi na vlastním kontinentu deseti body a spojem' s ostatními kontinenty 15 body. Násobii jsou zem DXCC íselné distrikty W/K VE/VO a VK na každém pásmu zvláš. Diplom obdrží nejlepší stanice v každé kategorii v každé zemi deník musí být doruen nejpozdji do 10. íjna na adresu: SARTG contest Manager Bo Ohlsson SM4CMG Skulsta 1258 S Fellingsbro Sweden. OK2QX Poet potvrzených zemí poda zoznamu DXCC eskoslovenských stanic k (znaka stanice poet potvrdených zemí platných v doba híás&m poet potvrdených zemícekom) CW+ FONE pásmo 18 MHz 0K1MP 322/355 0K3CGP 156 0K1ADM tmím 0K3CQ K1VK mim OKIMG 140 OKI MG 321/350 0K3DG 135 0K1ACT 321/342 0K3KF K1TA 321/342 OK2DB 86 0K3JW mim 0K1ADM 82 0K2JS mim OKI DOS 79 0K3DG 320/354 pásmo 35 MHz 0K2B0B 320/333 0K1ADM 261 0K3YX 320/329 OK3CGP 254 CIV 0K1DDS 240 0K3JW 320/326 0K1MP 236 OKIMG 318/322 OKI II 231 0K1MP 318/322 0K30G 218 0K1TA 315/322 0K3YX 217 0K3DG 313/319 0K2DB 206 0K3YX 312/317 pásmo 7 MHz 0K1ACT 311/316 0K1ADM 291 0K3YL 308/312 0K3YX 287 0K2SG 308/312 OK1DDS 273 0K1VK 306/310 0K3CGP 269 OK3CGP 304/309 0K3JW 261. FONE 0K1MP 259 0K1MP mim OK3YL 242 0K1ADM 322/349 0K3DG 242 0K2JS 321/331 pásmo 14 MHz 0K1TA 320/337 0K1ADM 321 0K3JW 319/325 0K3JW 320 0K1VK 318/328 0K1TA 320 OKI DOS 317/321 0K1MP 317 OKI II 316/322 OK2DB 315 0K2DB 314/322 0K3CGP 315 0K3CGP 313/323 0K3DG 310 0K1WT 310/319 0K1JKM 309 RTTY pásmo 21 MHz 0K1JKM 267/269 OK1ADM 318 0K1MP 223/226 0K1TA 317 0K1KSL 112/113 0K3JW 316 0K3KJF 102/103 0K1MP 308 0K1AWQ 84/85 0K1DDS 303 SSTV 0K2RU 291 0K1NH 30/30 OKIMG 291 0K3CPY 28/28 0K2DB 290 RP pásmo 28 MHz OKI /309 0K1ADM 307 OK /282 0K1TA 306 OKI /25 0K3JW 298 OK /237 0K1MP 287 OK /235 0K1DDS 280 OK /213 0K3CGP 278 OK /213 0K3DG 277 OKI /205 0K3YX 271 Váš OK3JQ Pedpov podmínek šíení krátkých vln na srpen 1991 Vzestup slunení aktivity který jsme koncem loského roku správn tušili letos ješt pedil oekávání pinejmenším v prvním tvrtletí. f? 12 se v srpnu bude nacházet nkde mezi 113 až 120. To je stále ješt hodn nicmén dsledky vysoké slunení radiace v ionosfée i amplituda výkyv budou siln tlumeny sezónními vlivy. S pispním intenzivnjšího sluneního vtru bude vtší aktivita sporadické vrstvy E rozhodné vtší proti loské nízké úrovni. O to rozmanitjší bude pochopitelné situace zejména na vyšších krátkovlnných kmitotech. Ješt obvyklé údaje za bezen 1991: mení sluneního toku dala tyto výsledky

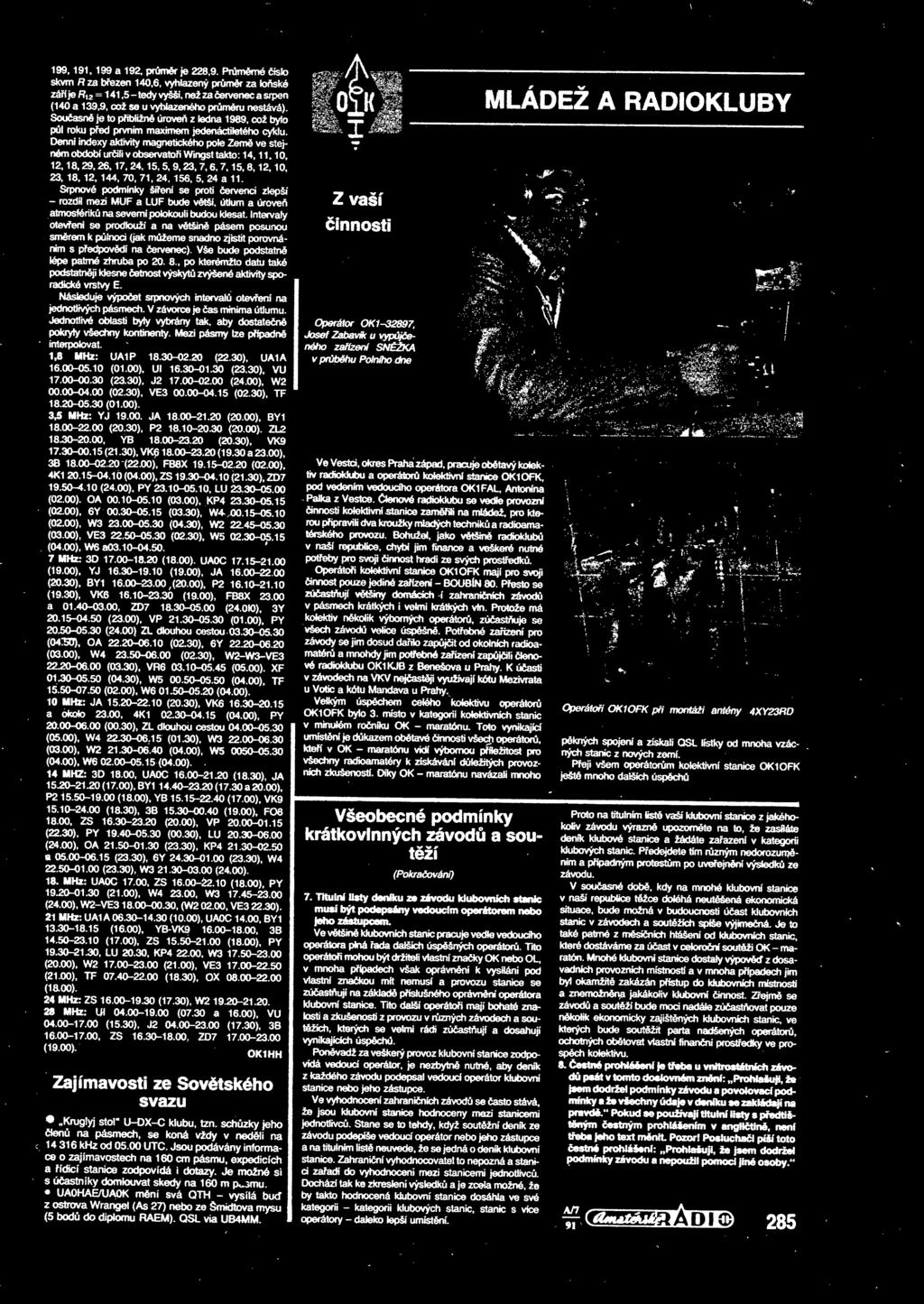

37 W2 OA W4 W2 VE a 192 prmr je Prmrné isto skvrn R za bezen 1406 vyhlazený prmr za loské záíje?t 2 = tedy vyšší než za ervenec a srpen (140 a 1399 což se u vyhlazeného prmru nestává). Souasné je to pibližné úrove z ledna 1989 což byto pl roku ped prvním maximem jedenáctiletého cyklu. Denní indexy aktivity magnetického pote Zem ve stejném období urfli v observatoi Wingst takto: MLÁDEŽ A RADIOKLUBY a 11. Srpnové podmínky šíení se proti ervenci zlepší - rozdíl mezi MUF a LUF bude vtší útlum a úrove atmosférik na severnípolokouli budou klesat. Intervaly otevení se prodlouží a na vtšin pásem posunou smrem k plnoci (jak mžeme snadno zjistit porovnáním s pedpovdi na ervenec). Vše bude podstatn lépe patrné zhruba po po kterémžto datu také podstatnji klesne etnost výskyte zvýšené aktivity sporadické vrstvy E. Následuje výpoet srpnových interval otevení na jednotlivých pásmech. V závorce je as minima útlumu Jednotlivé oblasti byly vybrány tak aby dostatené pokryly všechny kontinenty. Mezi pásmy lze pípadné interpotovat MHz: UA1P (22.30) UA1A (01.00) Ul (23.30) VU (02.30) VE (02.30) TF 4.10 (24.00) PY LU (19.00). OA (03.00) KP (20.30) 6Y (03.30) W (19.30) W (04.30) W MHZ: 3D UAOC (18.30) JA (18.30) 3B (19.00) FQ ZS (20.00) VP (23.30) J (24.00) W (01.00) MHz: YJ JA (20.00) BY (20.30) P (20.00). ZL2 (02.00) YB (20.30) VK9 (02.00) (21.30) VK ( a 23.00) (02.00) (22.00) FB8X (03.00) (02.00) (04.00) 4K (04.00) ZS (21.30) ZD (02.30) W ' W6 a MHz: 3D (18.00). UAOC (03.00) YJ (19.00) JA BY (20.00) P VK (19.00) FB8X a ZD (24.010) 3Y (23.00) VP (01.00) PY (24.00) ZL dlouhou cestou (05.00) (0430) OA (02.30) 6Y (03.00) W (02.30) W2-W3-VE3 (04.00) (03.30) VR (05.00). XF (04.30) W (04.00) TF (02.00) W (04.00). 10 MHz: JA (20.30) VK a okolo K (04.00) PY (22.30) (00.30) ZL dlouhou cestou (24.00) (01.30) W (04.00) W W (04.00) (17.00). BY (17.30 a 20.00) (24.00) P (18.00) YB (17.00) VK PY (00.30) LU (20.00) (23.30) KP (21.00) a (23.30) 6Y (23.30) W4 (18.00) (23.30) W (24.00) MHz: UAOC ZS (18.00) PY (21.00) W W W2-VE (W VE ). 21 MHz: UA1A (10.00) UAOC BY (16.00) YB-VK B (17.00) ZS (18.00) PY LU KP W (21.00) VE TF (18.30) OX MHz: ZS (17.30) W MHz: Ul (07.30 a 16.00) VU (15.30) J (17.30) 3B ZS ZD (1900) - OK1HH Zajímavosti ze Sovtského svazu -Kruglyj stol U-DX-C klubu tzn. schzky jeho len na pásmech se koná vždy v nedli na khz od UTC. Jsou podávány informace o zajímavostech na 160 cm pásmu expedicích a ídící stanice zodpovídá i dotazy. Je možné si s úastníky domlouvat skedy na 160 m pustnu. UAOHAE/UAOK mní svá QTH - vysílá bu z ostrova Wrangel (As 27) nebo ze Šmidtova mysu (5 bod do diplomu RAEM). QSL via UB4MM. Z vaší innosti Operátor OKI Josef Zabavfk u vypjeného zaízení SNŽKA v prbhu Polního dne Ve Vštci okres Prahazápad pracuje obtavý kolektiv radioklubu a operátor kolektivni stanice OKIOFK pod vedením vedoucího operátora OK1FAL Antonína Paika z Vestce. lenové radioklubu se vedle provozní innosti kolektivní stanice zam* na mládež pro kterou pipravili dva kroužky mladých technik a radioamatérského provozu. Bohužel jako vtšin radiokkibú v naší republice chybí jim finance a veškeré nutné poteby pro svoji innost hradí ze svých prostedk. Operátoi kolektivní stanice OKIOFK mají pro svoji innost pouze jediné zaízení - BOUBÍN 80. Pesto se zúastuji vtšiny domácích -i zahraniních závod v pásmech krátkých i velmi krátkých vln. Protože má kolektiv nkolik výborných operátor zúastuje se všech závod velice úspšn. Potebné zaízení pro závody se jim dosud dailo zapjit od okolních radioamatér a mnohdy jim potebné zaízení zapjili lenové radioklubu OK1KJB z Benešova u Prahy. K úasti v závodech na VKV nejastji využívají kótu Mezivrata u Votic a kótu Mandava u Prahy. Velkým úspchem celého kolektivu operátor OKIOFK bylo 3. místo v kategorii kolektivních stanic v minulém roníku OK - maratónu. Toto vynikající umístní je dkazem obtavé innosti všech operátor kteí v OK - maratónu vidí výbornou píležitost pro všechny radioamatéry k získávání dležitých provozních zkušeností. Díky OK maratónu navázali mnoho Všeobecné podmínky krátkovlnných závod a soutží (Pokraováni) 7. Titulní listy deníku z* závodu klubovních stanic musí být podepsány vedoucím operátorem nebo jeho zástupcem. Ve vtšin klubovních stanic pracuje vedle vedoucího operátora plná ada dalších úspšných operátor. Tito operátoi mohou být držiteli vlastní znaky OK nebo OL v mnoha pípadech však oprávnní k vystlání pod vlastní znakou mít nemusí a provozu stanice se zúastují na základ píslušného oprávnní operátora klubovní stanice. Tito další operátoi máji bohaté znalosti a zkušenosti z provozu v rzných závodech a soutžích kterých se velmi rádi zúastují a dosahují vynikajících úspch. Ponvadž za veškerý provoz klubovní stanice zodpovídá vedoucí operátor je nezbytné nutné aby deník z každého závodu podepsal vedoucí operátor klubovní stanice nebo jeho zástupce. Ve vyhodnocení zahraniních závod se asto stává že jsou klubovní stanice hodnoceny mezi stanicemi jednotlivc. Stane se to tehdy když soutžní deník ze závodu podepiš vedoucí operátor nebo jeho zástupce a na titulním list neuvede že se jedná o deník klubovní stanice. Zahraniní vyhodnocovala! to nepozná a stanici zaadí do vyhodnocení mezi stanicemi jednotlivc. Dochází tak ke zkreslení výsledk a je zcela možné že by takto hodnocená klubovní stanice dosáhla ve své kategorii - kategorii klubových stanic stanic s více operátory - daleko lepší umístní. Operátoi OKIOFK pi montáži antény 4XY23RD pkných spojeni a získali QSL lístky od mnoha vzácných stanic z nových zemí. Peji všem operátorm kolektivní stanice OKIOFK ješt mnoho dalších úspch Proto na titulním list vaší klubovní stanice z jakéhokoliv závodu výrazn upozornte na to že zasíláte deník klubové stanice a žádáte zaazení v kategorii klubových stanic. Pedejdete tím rzným nedorozumním a pípadným protestm po uveejnní výsledk ze závodu. V souasné dob kdy na mnohé klubovní stanice v naší republice tžce doléhá neutšená ekonomická situace bude možná v budoucnosti úast klubovních stanic v závodech a soutžit* spíše výjimená. Je to také patrné z msíních hlášení od klubovních stanic které dostáváme za úast v celoroní soutži OK - maratón. Mnohé klubovní stanice dostaly výpov z dosavadních provozních místností a v mnoha pípadech jim byl okamžit zakázán pístup do klubovních místnosti a znemožnna jakákoliv klubovní innost. Zejm se závod a soutží bude moci nadáte zúastovat pouze nkolik ekonomicky zajištných klubovních stanic ve kterých bude soutžit parta nadšených operátor ochotných obtovat vlastni finanní prostedky ve prospch kolektivu. 8. estné prohlášení je teba u vnitrostátních závod psát v tomto Poštovném znní: Prohlašují že jsem dodržel podmínky závodu a povolovací podmínky a že všechny údaje v deníku se zakládají na pravd" Pokud se používají titulní listy s pedtištným estným prohlášením v anglitin není teba jeho text mnit. Pozor! Posluchai píší toto estné prohlášení: Prohlašuji že jsem dodržel podmínky závodu a nepoužil pomoci jiné osoby." v.

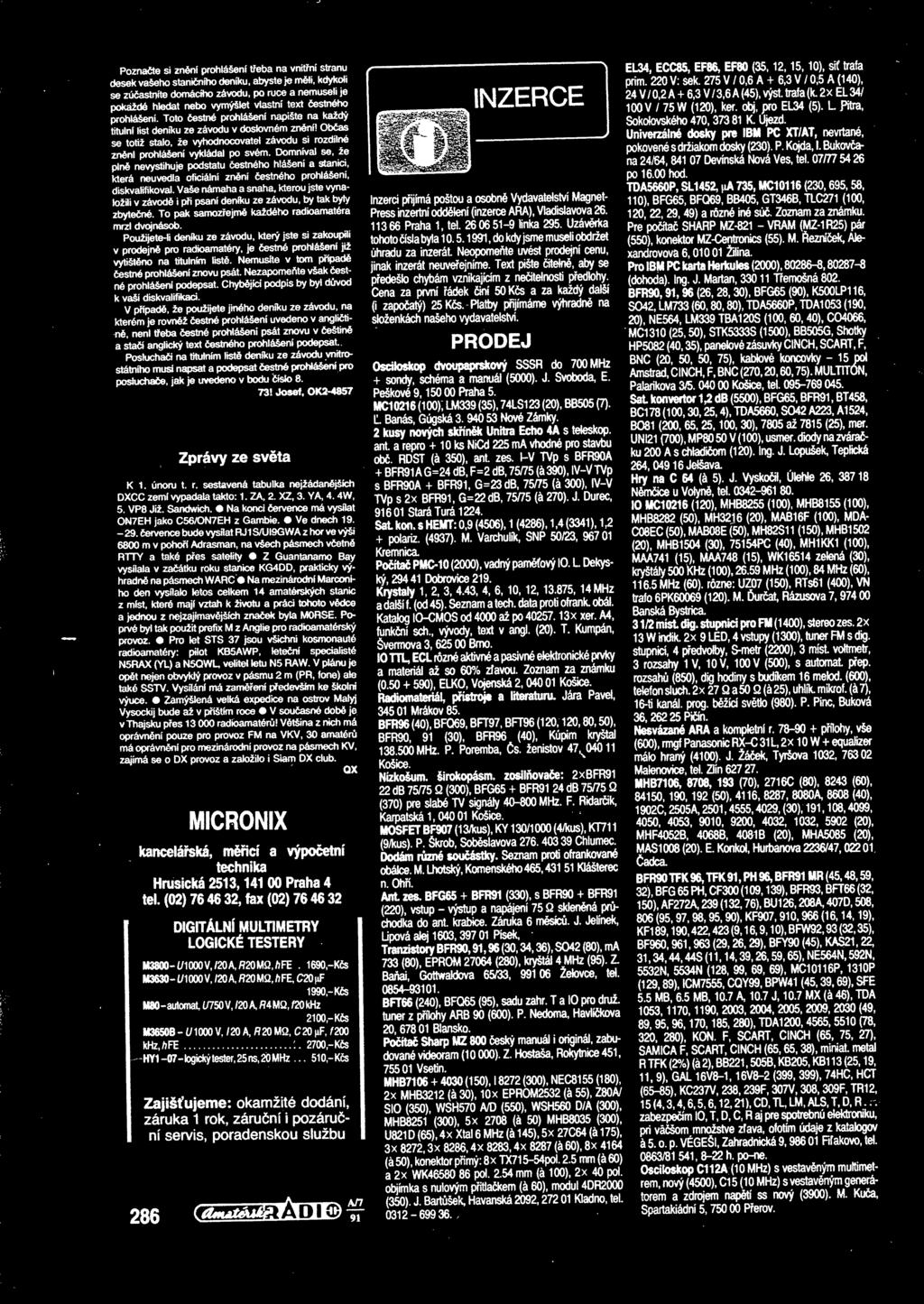

38 1. Poznate si znní prohlášení teba na vnitní stranu desek vašeho staniního deníku abyste je mli kdykoli se zúastníte domácího závodu po ruce a nemuseli je pokaždé hledat nebo vymýšlet vlastní text estného prohlášení. Toto estné prohlášení napište na každý titulní list deníku ze závodu v doslovném znní! Obas se totiž stalo že vyhodnocovatel závodu si rozdílné znní prohlášení vykládal po svém. Domníval se že plné nevystihuje podstatu estného hlášení a stanici která neuvedla oficiální znní estného prohlášení diskvalifikoval. Vaše námaha a snaha kterou jste vynaložili v závod i pi psaní deníku ze závodu by tak byly zbytené. To pak samozejm každého radioamatéra mrzí dvojnásob. Použijete-li deníku ze závodu který jste si zakoupili v prodejn pro radioamatéry je estné prohlášení již vytištno na titulním list. Nemusíte v tom pípad estné prohlášení znovu psát. Nezapomete však estné prohlášení podepsat. Chybjící podpis by byl dvod k vaši diskvalifikaci. V pípad že použijete jiného deníku ze závodu na kterém je rovnž estné prohlášení uvedeno v anglitin není teba estné prohlášení psát znovu v eštin a staí anglický text estného prohlášeni podepsat. Posluchai na titulním list deníku ze závodu vnitrostátního musí napsat a podepsat estné prohlášeni pro posluchae jak je uvedeno v bodu íslo 8. 73! Josef OK Zprávy ze svta K 1. únoru t. r. sestavená tabulka nejžádanéjšich DXCC zemí vypadala takto: 1. ZA 2. XZ 3. YA 4. 4W 5. VP8 Již. Sandwich. Na konci ervence má vysílat ON7EH jako C56/ON7EH z Gambie. Ve dnech ervence bude vysílat RJ1SAJI9GWA z hor ve výši 6800 m v pohoí Adrasman na všech pásmech vetn RTTY a také pes satelity Z Guantanamo Bay vysílala v zaátku roku stanice KG4DD prakticky výhradn na pásmech WARC Na mezinárodní Marconiho den vysílalo letos celkem 14 amatérských stanic z míst které mají vztah k životu a práci tohoto vdce a jednou z nejzajímavjších znaek byla MORSE. Poprvé byl tak použit prefix M z Anglie pro radioamatérský provoz. Pro let STS 37 jsou všichni kosmonaute radioamatéry: pilot KB5AWP letení specialisté N5RAX (YL) a N5QWL velitel letu N5 RAW. V plánu je opt nejen obvyklý provoz v pásmu 2 m (PR tone) ale také SSTV. Vystlání má zameni pedevším ke školní výuce. Zamýšlená velká expedice na ostrov Malyj Vysockij bude až v píštím roce V souasné dob je v Thajsku pes radioamatér! Vtšina z nich má oprávnni pouze pro provoz FM na VKV 30 amatér má oprávnní pro mezinárodní provoz na pásmech KV zajímá se o DX provoz a založilo i Siam DX club. 0* MICR0NIX r kanceláská micí a výpoetní 1 technika I Hrusická Praha 4 I tel. (02) fax (02) DIGITÁLNÍ MULT1METRY LOGICKÉ TESTERY M3800-l/1000V/20A 1 fl20mí2/)fe Ks M3630-1/1000 V /20A/?20 MQ AFE C20 jif 1990-Ks 1180-automat 1/750V /20A A4MQ /20 khz 2100-Ks M3650B - U 1000 V /20 A fl20 MQ C 20 jif /200 khz/ife 2700-Ks -HY1-07-logickýtester 25ns 20MHz Ks Zajišujeme: okamžité dodání záruka 1 rok záruní i pozáruní servis poradenskou službu 286 OE>ff INZERCE Inzerci pijímá poštou a osobné Vydavatelství Magnet- Press inzertní oddlení (inzerce ARA) Vladislavova Praha 1 tel linka 295. Uzávrka tohoto ísla byla dokdyjsme museli obdržet úhradu za inzerát. Neopomete uvést prodejní cenu jinak inzerát neuveejníme. Text pište itelné aby se pedešlo chybám vznikajícím z neitelnosti pedlohy. Cena za první ádek iní 50 Ks a za každý další (i zapoaty) 25 Ks. Platby pijímáme výhradn na složenkách našeho vydavatelství. PRODEJ Osciloskop dvoupaprskový SSSR do 700 MHz + sondy schéma a manuál (5000). J. Svoboda E. Peškové Praha 5. MCI0216 (100); LM339 (35) 74LS123 (20) BB505 (7). IL Banás Gúgská Nové Zámky. 2 kusy nových skínk Unitra Echo 4A s teleskop ant. a repro + 10 ks NiCd 225 ma vhodné pro stavbu ob. RDST (á 350) ant zes. I-V TVp s BFR90A + BFR91A G=24 db F=2 db 75/75 (á 390) IV-V TVp s BFR90A + BFR91 G=23dB 75/75 (á 300) IV-V TVp s 2x BFR91 G=22dB 75/75 (á 270). J. Durec Stará Turá Sat kon. s HEMT: 09 (4506) 1 (4286) 1 4 (3341 ) polariz. (4937). M. Varchulík SNP 50/ Kremnica. Poíta PMC-10 (2000) vadný pamový 10. L. Dekyský Dobrovice 219. Krystaly MHz a další f. (od 45). Seznam a tch. data proti ofrank. obál. Katalog IO-CMOS od 4000 až po x xer. A4 funkní sch. vývody text v angl. (20). T. Kumpán Švermova Brno. I0TTLECL rózné aktivné a pasivné elektronické pivky a materiál až so 60% zfavou. Zoznam za známku ( ) ELKO Vojenská Košice. RariinmateriáL nístrofe a literaturu. Jára Pavel Mrákov85. BFR96 (40) BFQ69 BFT97 BFT96 ( ) BFR90 91 (30) BFR96 (40) Kúpim kryštal MHz. P. Poremba s. ženistov 47^040 1 Košice. Nízkošum. širokopásm. zosilovae: 2xBFR91 22 db 75/75 Q (300) BFG65 + BFR91 24 db 75/75 Q (370) pre slabé TV signály MHz. F. Ridarik Karpatská Košice. MOSFET BF907 (13/kus) KY 130/1000 (4/kus) KT71 (9/kus). P. Škrob Sobslavova Chlumec. Dodám rzné souástky. Seznam proti ofrankované obálce. M. Lhotský Komenského Klášterec n. Ohi. Ant zes. BFG65 + BFR91 (330) s BFR90 + BFR91 (220) vstup - výstup a napájení 75 Q sklenná prchodka do ant. krabice. Záruka 6 msíc. J. Jelínek Lipová alej Písek Tranzistory BFR9Q ( ) S042 (80) ma 733 (80) EPROM (280) kryštál 4 MHz (95). Z. Baai Gottwaldova 65/ Zelovce tel BFT66 (240) BFQ65 (95) sadu zahr. T a 10 pro druž. tuner z pílohy ARB 90 (600). P. Nedoma Havlíkova Blansko. Poíta Sharp MZ 800 eský manuál i originál zabudované videoram (10 000). Z. Hostaša Rokytnice Vsetín. MHB (150) (300) NEC8155 (180) 2x MHB3212 (á 30) 10x EPROM2532 (á 55) Z80A/ SIO (350) WSH570 A/D (550) WSH560 D/A (300) MHB8251 (300) 5x 2708 (á 50) MHB8035 (300) U821 D (65) 4x Xtal 6 MHz (á 145) 5x 27C64 (á 175) 3x x x x 8287 (á 60) 8x 4164 (á50) konektor pímý: 8x TX715-54pol. 2.5 mm (á60) a 2x WK poi mm (á 100) 2x 40 po! objímka s nulovým pítiakem (á 60) modul 4DR2000 (350). J. Bartšek Havanská Kladno tel EL34 ECC85 EF86 EF80 ( ) sí trafa prim. 220 V: sek. 275 V / 06 A + 63 V / 0;5 A (140) 24 V / 02 A + 63 V / 36 A (45) výst. trafa (k. 2x El 34/ 100 V / 75 W (120) ker. obj pro EL34 (5). L Pitra Sokolovského K. Újezd. Univerzálné došky pre IBM PC XT/AT nevítané pokovené s držiakom došky (230). P. Kojda I. Bukovana 24/ Devínská Nová Ves tel. 07/ po hod. TDA5660P SL1452 jia 735 MC10116 ( ) BFG65 BFQ69 BB405 GT346B TLC271 ( ) a rózné iné sú. Zoznam za známku. Pre poíta SHARP MZ VRAM (MZ-1R25) pár (550) konektor MZ-Centronics (55). M. ezníek Alexandrovova Žlina. Pro IBM PC karta Herkules (2000) (dohoda). Ing. J. Maitan Temošná 802. BFR ( ) BFG65 (90) K500LP116 S042 LM733 ( ) TDA5660P TDA1053 (190 20) NE564 LM339 TBA120S ( ) C04066 MC1310 (25 50) STK5333S (1500) BB505G Shotky HP5082 (40 35) panelové zásuvky CINCH SCART F BNC ( ) kablové koncovky - 15 jx>l Amstrad CINCH F BNC ( ). MULTITON Palarikova 3/ Košice tel Sat konvertor 12 db (5500) BFG65 BFR91 BT458 BC1 78 ( ) TDA5660 S042 A223 AI 524 B081 ( ) 7805 až 7815 (25) mer. UNI21 (700) MP80 50 V (100) usmer. diody na zváraku 200 A s chladiem (120). Ing. J. Lopušek Teplická Jelšava. Hry na C 64 (á 5). J. Vyskoil Úlehle Nmíce u Volyn tel K) MC10216 (120) MHB8255 (100) MHB8155 (100) MHB8282 (50) MH3216 (20) MAB16F (100) MDA- C08EC (50) MAB08E (50) MH82S1 1 (150) MHB1502 (20) MHB1504 (30) 75154PC (40) MH1KK1 (100) MAA741 (15) MAA748 (15) WK16514 zelená (30) kryštáty 500 khz (100) MHz (100) 84 MHz (60) MHz (60). rózne: UZ07 (150) RTs61 (400) VN trafo 6PK60069 (120). M. urat Rázusova Banská Bystrica. 3 1/2 míst dig. stupnici pro FM (1400) stereo zes. 2x 13 W indik 2x 9 LED 4 vstupy (1300) tuner FM s dig. stupnicí 4 pedvolby S-metr (2200) 3 míst voltmetr 3 rozsahy 1 V 10V 100V (500) s automat pep. rozsah (850) dig hodiny s budíkem 16 mekxt (600) telefon sluch. 2x 27 Q a 50 Q (á 25) uhlík mikrof. (á 7) 16-ti kanál. prog. bžící svtlo (980). P. Pin Buková Piín. Nesvázané ARA a kompletní r pílohy vše (600) rmgf Panasonic RX-C 31L 2x 10 W + equalizer málo hraný (4100). J. Žáek Tyršova Malenovice tel. Zlín MHB (70) 2716C (80) 8243 (60) (50) A 8608 (40) 1902C.2505A (30) (20) MHF4052B 4068B 4081 B (20) MHA5085 (20) MAS1008 (20). E Konkol Hurbanova 2236/ adca BFR90TFK96 TFK91 PH 96 BFR91 MR ( ) BFG65 PH CF300 ( ) BFR93 BFT66 (32 150) AF272A 239 (132 76) BU A 407D ( ) KF ( ) KF ( ) BFW92 93 (32 35) BF ( ) BFY90 (45) KAS S ( ) NE564N 592N 5532N 5534N ( ) MC10116P 1310P (129 89) ICM7555 CQY99 BPW41 ( ) SFE 5.5 MB 6.5 MB 10.7 A 10.7 J 10.7 MX (á 46) TDA ( ) TDA ( ) KON. F SCART CINCH ( ) SAMICA F SCART CINCH ( ) miniat metal R TFK (2%) (á 2) BB B KB205 KB1 1 3 ( ) GAL 16V8-1 16V8-2 ( ) 74HC HCT (65-85) KC237V F 307V F TR ( ) CD TL LM ALS T D R zabezpeím 10 T D C R aj pre spotrebnú elektroniku pri vášom množstve zfava ofotím údaje z katatogov á 5. o. p. VÉGEŠI Zahradnická Fifakovo tel. 0863/ h. po-ne. Osciloskop C112A (10 MHz) s vestavným multimetrem nový (4500) C15 (10 MHz) s vestavným generátorem a zdrojem naptí ss nový (3900). M. Kua Spartakiádní Perov.

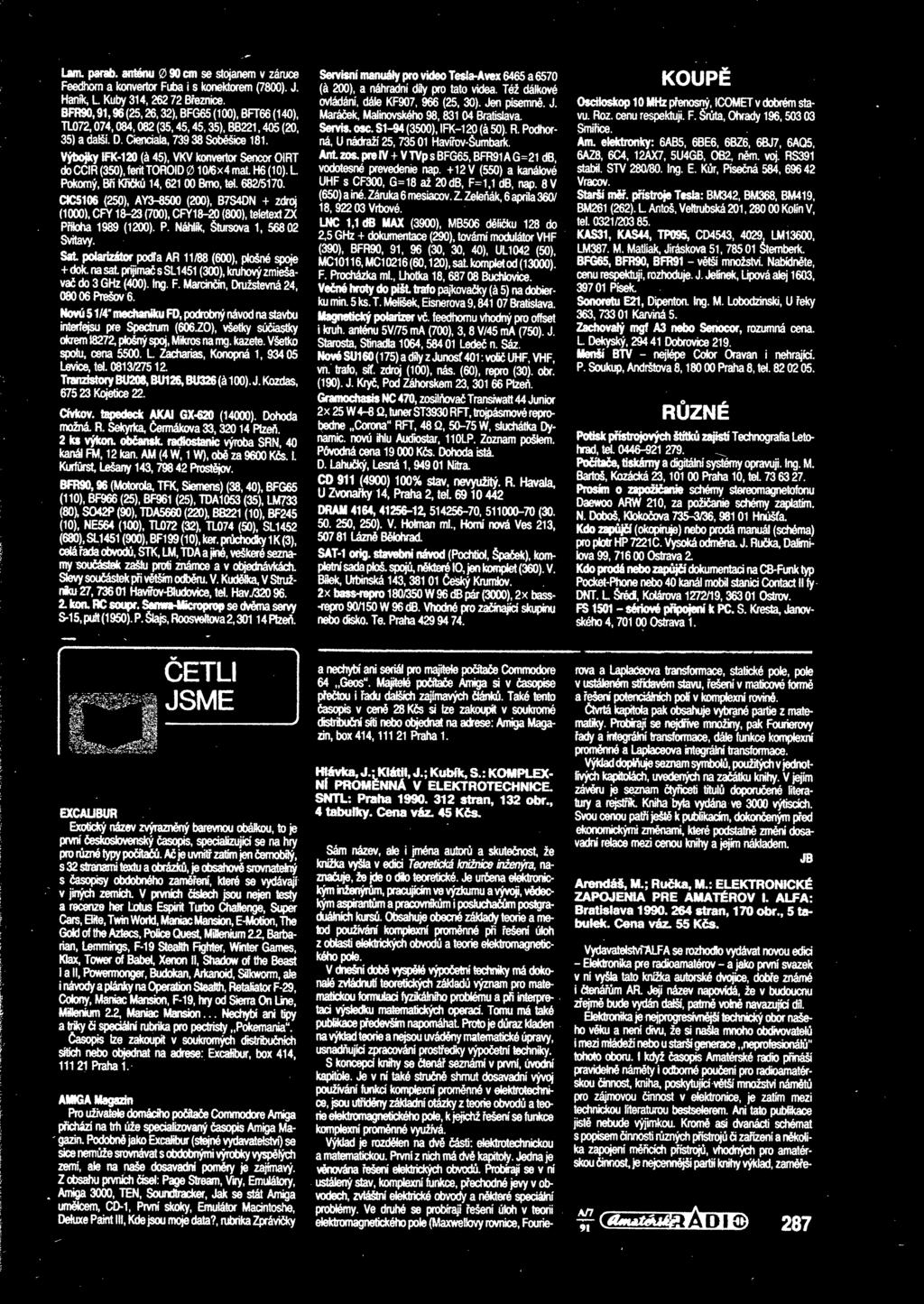

39 Lam. pani) anténu 090 cm se stojanem v záruce Feedhom a konvertor Fuba i s konektorem (7800). J. Hanflc L Kuby Beznice. BFR ( ) BFG65 (100) BFT66 (1 40) TL ( ) BB (20 35) a další. D. Ciendala Sobéšice 181. Výbojky IFK-120 (á 45) VKV konvertor Sencor CHRT do CCIR (350) ferit TOROID 0 10/6x4 mat H6 (1 0). L Pokorný Bí Knfik Bmo tel. 682/5170. OC5106 (250) AY (200) B7S4DN + zdroj (1000) CFY (700) CFY18-20 (800) teletext ZX Píloha 1989 (1200). P. Náhlík Štursova Svitavy. Sat poíarizátor podfa AR 11/88 (600) plošné spoje + dok. na sat pijíma ssli451 (3G0) louhový zmiešava do 3 GHz (400). Ing. F. Maminin Družstevn Prešov 6. Nov 5 1/4' mechaniku FD podrobný návod na stavbu interfejsu pre Spectrum (606.ZO) všetky súiastky okrem plošný spoj Míkrosnamg. kážete. Všetko spolu cena L Zacharias Konopná Levice tel. 0813/ Tranzistory BU208 BU126 BU326 (á 100). J. Kozdas Kojetice 22. Crvkov. tapedeck AKAI GX-620 (14000). Dohoda možná. R. Sekyrka ermákova Plze. 2 ks výkon obanek radiostanic výroba SRN 40 kanál FM 12 kan. AM (4 W 1 W) obé za 9600 Ks. I. Kurfúrst Lešany Proslov. BFR90 96 (Motorola TFK Siemens) (38 40) BFG65 (110) BF966 (25) BF961 (25) TDA1053 (35) LM733 (80) S042P (90) TDA5660 (220) BB221 (10) BF245 (10) NE564 (100) TLQ72 (32) TL074 (50) SL1452 (680) SL1451 (900) BF199 (10) ker. prchodky 1 K (3) celá ada obvod STK LM TDA a jiné veškeré seznamy souástek zašlu proti známce a v objednávkách. Slevy souástek pi vtším odbénj. V. Kudéflta V Struž- *u Haviov-Bludovice tel. HavJ kon. RC soupr. Sanwa-Microprop se dvma servy S-1 5 prát (1950). P. Šlap Roosveitova Pbe. Servisní manuály pro video Tesia-Avex 6465 a 6570 (á 200) a náhradní c$y pro tato videa. Též dálkové ovládání dále KF (25 30). Jen písemné. J. Maráek Malinovského Bratislava Servis ose. S1-94 (3500) IFK-120 (á 50). R. Podhorná U nádraží Hawov-Šumbark. Antzos.prelV + VTVpsBFG65BFR91AG=21 db vodotsné prevedenie nap. +12 V (550) a kanálové UHF s CF300 G=18 až 20 db F=11 db nap. 8 V (650) a mé. Záruka 6 mesiacov. Z Zeleák 6 aprila 360/ Vrbové. LNC 11 db MAX (3900) MB506 dliku 128 do 25 GHz + dokumentace (290) tovární modulátor VHF (390) BFR ( ) UL1042 (50) MC MC10216(60 120) sat komplet od (13000). F. Procházka ml. Lhotka Buchlovice. Vné hroty do pišt trafo pajkovaky (á 5) na dobierku min. 5 ks. T. Melíšek Eisnerova Bratislava. Magnetický polarizer v. feedbomu vhodný pro offset i kruh. anténu 5V/75 ma (700) 3 8 V/45 ma (750). J. Starosta Stinadla Lede n. Sáz. Nové SU160 (175) a díly z Junosf 401 : voli UHF VHF vn. trafo srf. zdroj (100) nás. (60) repro (30). obr. (190). J. Kry Pod Záhorskem Plze. Gramochasis NC 470 zosilova Transiwatt 44 Junior 2x 25 W 4-8 Q tuner ST3930 RFT tropásmové reprobedne Corona" RFT 48 Q W sluchátka Dynamic. nov lilu Aurostar 110LP. Zoznam pošlém. Pvodná cena Ks. Dohoda istá. D. Lahuký Lesná Nitra. CD 911 (4900) 100% stav nevyužitý. R. Havala U Zvonaky 14 Praha 2 tel DRAM ( ). V. Hotman ml. Horní nová Ves Lázn Blohrad. SAT-1 orig. stavební návod (Pochtiol Špaek) kompletní sada ploš. spoj nkteré 10 jen komplet (360). V. Bílek Urbinská eský Krumlov. 2x bass-repro 180/350 W 96 db pár (3000) 2x bass- -repro 90/150 W 96 db. Vhodné pro zaínající skupinu nebo disko. Te. Praha KOUP Osciloskop 10 MHz penosný ICOMET v dobrém stavu. Roz. cenu respektuji. F. Šrta Ohrady Smirk/6 Am. elektronky: 6AB5 6BE6 6BZ6 6BJ7 6AQ5 6AZ8 6C4 12AX7 5U4GB OB2 nm. voj. RS391 slabil. STV 280/80. Ing. E. Kr Písená Vracov. Starší m. pístroje Tesla: BM342 BM368 BM419 BM261 (262). L Antoš Veltrubská Kolín V tel. 0321/ KAS31 KAS44 TP095 CD LM13600 LM387. M. Matliak Jiráskova Šternberk. BFG65 BFR90 BFR91 - vtší množství. Nabídnte cenu respektuji rozhoduje. J. Jelínek Lípová alej Písek. Sonoretu E21 Dipenton. Ing. M. Lobodzinski U eky Karviná 5. Zachovalý mgf A3 nebo Senocor rozumná cena. L Dekyský Dobrovice 219. Menší BTV - nejlépe Color Oráván i nehrajíd. P.Soukup Andrštova Praha8tel RZNÉ Potisk pístrojových štítk zajisb' TechnograliaLetohrad tel Ftoítae tiskárny a csgitální systémy opravuji. Ing. M. Bartoš Kozácká Praha 10 tel Prosím o zapožianie schémy stereomagnetofonu Daewoo ARW 210 za požiame schémy zaplatím. N. Doboš Klokoová 735-3/ Hnúšfa. Kdo zapjí (okopvuje) nebo prodá manuál (schéma) propkxrhp7221c.vysokáodmna.j.rukada&nílova Ostrava 2. Kdo prodá nebo zapjí dokumentaci na CB-Funk typ Pocket-Phone nebo 40 kanál mobil stanici Contact II fy DNT. L ŠrédL Kolárova 1272/ Ostrov. FS sériové pipojení k PC. S. Kesla Janovského Ostrava 1. EXCAUBUR Exotický název zvýraznný barevnou obálkou to je první eskoslovenský asopis specializující se na hry pro rzné typy poíta. A je uvnitzatím jen ernobílý s 32 stranami textu a obrázk je obsahov srovnatelný s asopisy obdobného zamení které se vydávají v jiných zemích. V prvních íslech jsou nejen testy a recenze her Lotus Espirit Turbo Chailenge Super Cars Bite Twin World Maniac Mansion E-Motíon The Goíd of the Aztecs Police Quest Millenium 2.2 Barbarian Lemmings F-19 Stealth Fighter Winter Games Klax Tower of Babel Xenon II Shadow of the Beast I a II Powermonger Budokan Arkanoid Sflkworm ale i návody a plánky na Operation Stealth RetaJiator F-29 Cokmy Maniac Mansion F-19 hry od Sierra On Line MSedum 22 Maniac Mansion... Nechybí ani tipy a trky di speciální rubrika pro pectristy Pokemania tt. asopis lze zakoupit v soukromých distrfounfch sítích nebo objednat na adrese: ExcaKbur box Prahal. AMGA Magazín Pro uživatele domácího poítae Commodore Amiga pichází na trh úže specializovaný asopis Amiga Magazín. Podobn jato Excalibur (stejné vydavatelství) se sice nemže srovnávat s obdobnými výrobky vysplých zemí ale na naše dosavadní pomry je zajímavý. Z obsahu prvních ísel: Page Stream Viry Emulátory Amiga 3000 TEN Soundfracker Jak se stát Amiga umlcem CD-I První stoky Emulátor Madntoshe Detuxe Paint III Kde jsou moje data? rubrika Zpráviky a nechybí ani seriál pro majitele poítae Commodore 64 Geos u. Majitelé poítae Amiga si v asopise petou i adu dalších zajímavých lánk. Také tento asopis v cen 28 Ks si lze zakoupit v soukromé distribuní síti nebo objednat na adrese: Amiga Magazín box Praha 1. Hlávka J IKlátit J.; Kubík S.: KOMPLEX- NÍ PROMNNÁ V ELEKTROTECHNICE. SNTL: Praha stran 132 obr. 4 tabulky. Cena váz. 45 Ks. Seto název ale i jména autor a skutenost že knížka vyšla v edici Teoretická knižnice inženýra naznauje že jde o cho teoretické. Je urena elektronickým inženýrm pracujícím ve výzkumu a vývoji vdeckým aspirantm a pracovníkm i poslucham postgraduáiníctí kurs. Obsahuje obecné základy teorie a metod používání komplexní promnné pi ešení úloh z oblasti elektrických obvod a teorie elektromagnetického pole. V dnešní dob vysplé výpoetní techniky má dokonalé zvládnutí teoretických základ význam pro matematickou formulaci fyzflcálrtoo problému a p interpretaci výsledku matematických operací. Tomu má také publikace pedevším napomáhat Proto je draz kladen na výklad teorie a nejsou uvádny matematické úpravy usnadující zpracování prostecscy výpoetní techniky. S koncepcí knihy se tená seznámí v první úvodní kapitole. Je v ní také strun shrnut dosavadní vývoj používání funkcí komplexní promnné v elektrotechnice jsou utídny základní otázky z teorie obvod a teorie elektromagnetického pote k jejichž ešení se funkce komplexní promnné využívá. Výklad je rozdlen na dv ásti: elektrotechnickou a matematickou. První z nich má dv kapitoly. Jednaje vnována ešení elektrických obvod. Probitý se v ní ustálený stav komplexní funkce pechodné jevy v obvodech zvláštní elektrické obvody a nkteré speciální problémy. Ve druhé se probírají ešení úloh v teorii elektromagnetického pole (Maxweflovy rovnice Fourierova a Laplaceova transformace statické pole pole v ustáleném stídavém stavu ešení v maticové form a ešení potenciálních polí v komplexní rovin. tvrtá kapitola pak obsahuje vybrané partie z matematiky. Probírají se nejdíve množiny pak Fourierovy ady a integrální transformace dále funkce komplexní promnné a Laplaceova integrální transformace. Výkladdopluje seznam symbol použitých v jednotlivých kapitolách uvedených na zaátku knihy. V jejím závru je seznam tyiceti titul doporuené literatury a rejstfc. Kniha byla vydána ve 3000 výtiscích. Svou cenou patí ješt k publikacím dokoneným ped ekonomickými zmnami které podstatn zrnni dosavadní relace mezi cenou knihy a jejím nákladem. JB Arendáš M.; Ruka M.: ELEKTRONICKÉ ZAPOJENIA PRE AMATÉROV I. ALFA: Bratislava stran 170 obr. 5 tabulek. Cena váz. 55 Ks. VydavatetetvTALFA se rozhodlo vydávat novou edici - Elektronika pre radioamatérov - a jato první svazek v ní vyšla tato knížka autorské dvojice dobe známé i tenám AR. Její název napovídá že v budoucnu zejm bude vydán další patrné voln navazující díl. Elektronika je nejprogresivnjší technický obor našeho vku a není divu že si našla mnoho obdivovatel i mezi m&teží nebo u starší generace neprofesionál 11 tohoto oboru. I když asopis Amatérské rádio pináší pravideln námty i oc&omé pouení pro radioamatérskou innost kniha poskytující vtší množství námt pro zájmovou innost v elektronice je zatím mezi technickou literaturou bestselerem. Ani tato publikace jist nebude výjimkou. Krom asi dvanáctí schémat s popisem innosti rzných pístroj i zaízení a nkolika zapojení micích pístroj vhodných pro amatérstou innost je rtejcennéjší partií knihy výklad zaméfe-

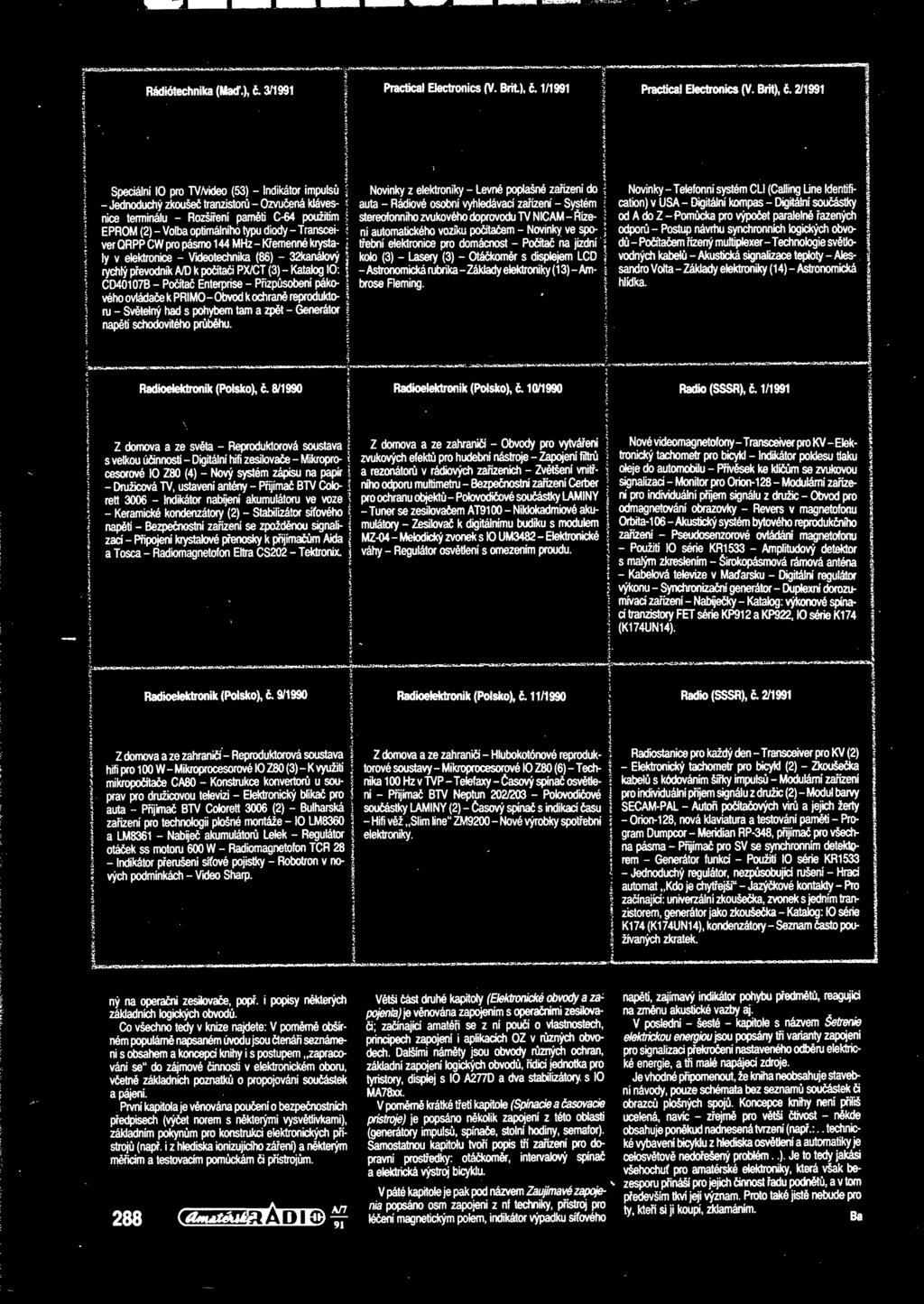

40 Radiotechnika (Ma.). 3/1991 Practical Electronics (V. Brit). 1/1991 Practical Electronics (V. Brit). 2/1991 Speciální 10 pro TV/video (53) - Indikátor impuls - Jednoduchý zkouše tranzistor - Ozvuená klávesnice terminálu - Rozšíení pamti 064 použitím EPROM (2) - Volba optimálního typu diody -Transceiver QRPP CW pro pásmo 144 MHz - Kemenné krystaly v elektronice - Videotechnika (86) - 32kanálový rychlý pevodník A/D k poítai PX/CT (3) - Katalog 10: CD40107B - Poíta Enterprise - Pizpsobení pákového ovládae k PRIMO - Obvod k ochran reproduktoru - Svtelný had s pohybem tam a zpt - Generátor naptí schodovitého prbhu. Novinky z elektroniky - Levné poplašné zaízení do auta - Rádiové osobní vyhledávací zaízení - Systém stereofonního zvukového doprovodu TV NICAM - íze- ní automatického vozíku poítaem - Novinky ve spo- } tební elektronice pro domácnost - Poíta na jízdní kolo (3) - Lasery (3) - Otákomr s displejem LCD -Astronomická rubrika - Základy elektroniky (1 3) - Am- \ brose Fleming. I Novinky - Telefonní systém CLI (Caltíng Line Identification) v USA- Digitální kompas - Digitální souástky od A do Z -Pomcka pro výpoet paralelné azených odpor - Postup návrhu synchronních logických obvod - Poítaem ízený multiplexer - Technologie svétlovodných kabel - Akustická signalizace teploty - Alessandro Volta - Základy elektroniky (14)- Astronomická hlídka. Radioelektronik (Polsko). 8/1990 Radioeiektronik (Polsko). 10/1990 Radlo (SSSR). 1/1991 Z domova a ze svta - Reproduktorová soustava s velkou úinností - Digitální hifi zesilovae - Mikroprocesorové 10 Z80 (4) - Nový systém zápisu na papír - Družicová TV ustavení antény - Pijíma BTV Cotorett Indikátor nabíjení akumulátoru ve voze - Keramické kondenzátory (2) - Stabilizátor síového naptí - Bezpenostní zaízení se zpoždnou signalizací - Pipojení krystalové penosky k pqímam Aida a Tosca - Radiomagnetofon Eltra CS202 - Tektronix. Z domova a ze zahranií - Obvody pro vytváení zvukových efekt pro hudební nástroje - Zapojení filtr a rezonátor v rádiových zaízeních - Zvtšení vnitního odporu muttimetru - Bezpenostní zaízení Cerber pro ochranu objekt - Polovodiové souástky LAMINY - Tuner se zesilovaem AT Niklokadmiovó akumulátory - Zesilova k digitálnímu budíku s modulem MZ-04 - Mekxfický zvonek s 10 UM Elektronické váhy - Regulátor osvtlení s omezením proudu. Nové videomagnetofony -Transceiver pro KV - Elektronický tachometr pro bicykl - Indikátor poklesu tlaku oleje do automobilu - Pívsek ke klím se zvukovou signalizací - Monitor pro Orion Modulární zaízení pro individuální píjem signálu z družic - Obvod pro odmagnetováni obrazovky - Revers v magnetofonu Orbita Akustický syáém bytového reprodukního zaízení - Pseudosenzorové ovládání magnetofonu - Použití 10 série KR Amplitudový detektor s malým zkreslením - Širokopásmová rámová anténa - Kabelová televize v Maarsku - Digitální regulátor výkonu - Synchronizaní generátor - Duplexní dorozumívací zaízení - Nabíjeky - Katalog: výkonové spínací tranzistory FET série KP91 2 a KP922 K) série K1 74 (K174UN14). Radioeiektronik (Polsko). 9/1990 Radioeiektronik (Polsko). 11/1990 Rádio (SSSR). 2/1991 Z domova a ze zahranií - Reproduktorová soustava hifi pro 100 W- Mikroprocesorové IOZ80 (3) Kvyužití mikropoítae CA80 - Konstrukce konvertor u souprav pro družicovou televizi - Elektronický blika pro auta - Pijíma BTV Colorett 3006 (2) - Bulharská zaízení pro technologii plošné montáže - 10 LM8360 a LM Nabíje akumulátor Lelek - Regulátor otáek ss motoru 600 W - Radiomagnetofon TCR 28 - Indikátor perušeni síové pojistky - Robotron v nových podmínkách - Video Sharp. I I j I I Z domova a ze zahranií - Hlubokotónové reproduktorové soustavy - Mikroprocesorové 10 Z80 (6) - Technika 100 Hz v TVP -Telefaxy - asový spína osvétle- ní - Pijíma BTV Neptun 202/203 - Polovodiové souástky LAMINY (2) -asový spína s indikací asu -Hifi vž Siimline ZM9200- Nové výrobky spotební elektroniky. Radiostanice pro každý den -Transceiwr pro KV (2) - Elektronický tachometr pro bicykl (2) - Zkoušeka kabel s kódováním šíky impuls - Modulární zaízeni pro individuální píjem signálu z družic (2) - Modul barvy SECAM-PAL - Autoi poítaových vir a jejich žerty - Orion-128 nová klaviatura a testování pamti - Program Dumpcor - Meridian RP-348 pijíma pro všechna pásma - Pijíma pro SV se synchronním detektorem - Generátor funkcí - Použití 10 série KR Jednoduchý regulátor nezpsobujte rušení - Hrací automat Kdo je chytejší" - Jazýkové kontakty - Pro zaínající: univerzální zkoušeka zvonek s jedním tranzistorem generátor jako zkoušeka - Katalog: K) série K174 (K174UN14) kondenzátory -Seznam asto používaných zkratek. ný na operaní zesilovae popí. i popisy nkterých základních logických obvod. Co všechno tedy v knize najdete: V pomrn obšírném populárn napsaném úvodu jsou tenái seznámeni s obsahem a koncepcí knihy i s postupem zapracování se do zájmové innosti v elektronickém oboru vetn základních poznatk o propojování souástek a pájení. První kapitola je vnována pouení o bezpenostních pepisech (výet norem s nkterými vysvtlivkami) základním pokynm pro konstrukci elektronických pístroj (nap. i z hlediska ionizujteho záení) a nkterým micím a testovacím pomckám i pístrojm. 288 Vtší ást druhé kapitoly (Elektronické obvody a zapojenia) je vnována zapojením s operaními zesilovai; zaínající amatéi se z ní pouí o vlastnostech principech zapojení i aplikacích OZ v rzných obvodech. Dalšími námty jsou obvody rzných ochran základní zapojení logických obvod ídicí jednotka pro tyristory displej s 10 A277D a dva stabilizátory s 10 MA78xx. V pomrné krátké tetí kapitole (Spínade a asovade pístroje) je popsáno nkolik zapojení z této oblasti (generátory impuls spínae stolní hodiny semafor). Samostatnou kapitolu tvoí popis tí zaízení pro dopravní prostedky: otákomr intervalový spína a elektrická výstroj bicyklu. V páté kapitole je pak pod názvem Zaujímavézapojenia popsáno osm zapojeni z nf techniky pistroj pro léení magnetickým polem indikátor výpadku síového naptí zajímavý indikátor pohybu pedmt reagující na zmnu akustické vazby a j. V poslední - šesté - kapitole x s názvem Setrede elektrickou energiou jsou popsány ti varianty zapojení pro signalizaci pekroení nastaveného odbru elektrické energie a ti malé napájecí zdroje. Je vhodné pipomenout že kniha neobsahuje stavební návody pouze schémata bez seznam souástek i obrazc plošných spoj. Koncepce knihy není píliš ucelená navíc - zejmé pro vtší tivost - nkde obsahuje ponkud nadnesená tvrzení (nap. :.. technické vybavení bicyklu z hlediska osvtlení a automatiky je celosvtov nedoešený problém..). Je to tedy jakáisi všehochu pro amatérské elektroniky která však bezesporu pináší pro jejich innost adu podnt a v tom pedevším tkví její význam. Proto také jist nebude pro ty kteí si ji koupí zklamáním. ~
