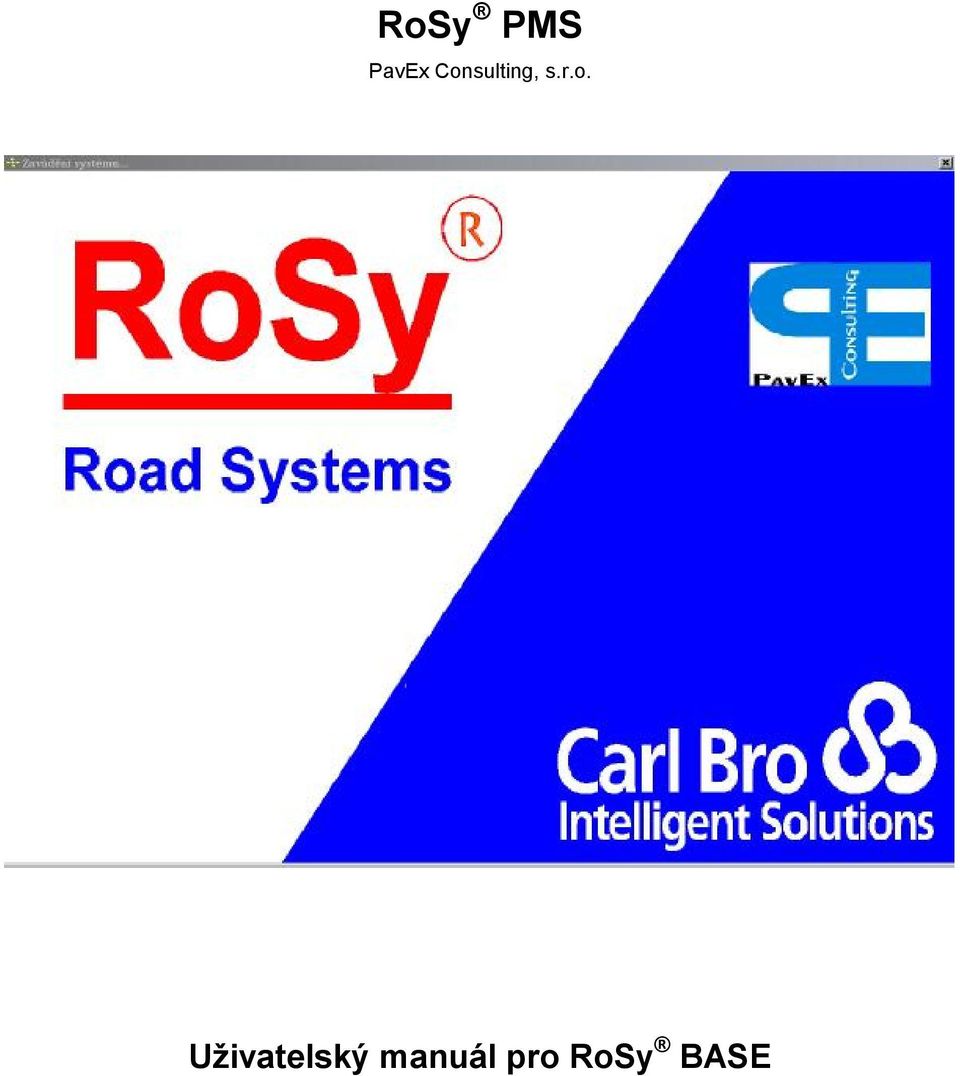

1 RoSy ž PMS PavEx Consulting, s.r.o. Uz ivatelsky manua l pro RoSy ž BASE

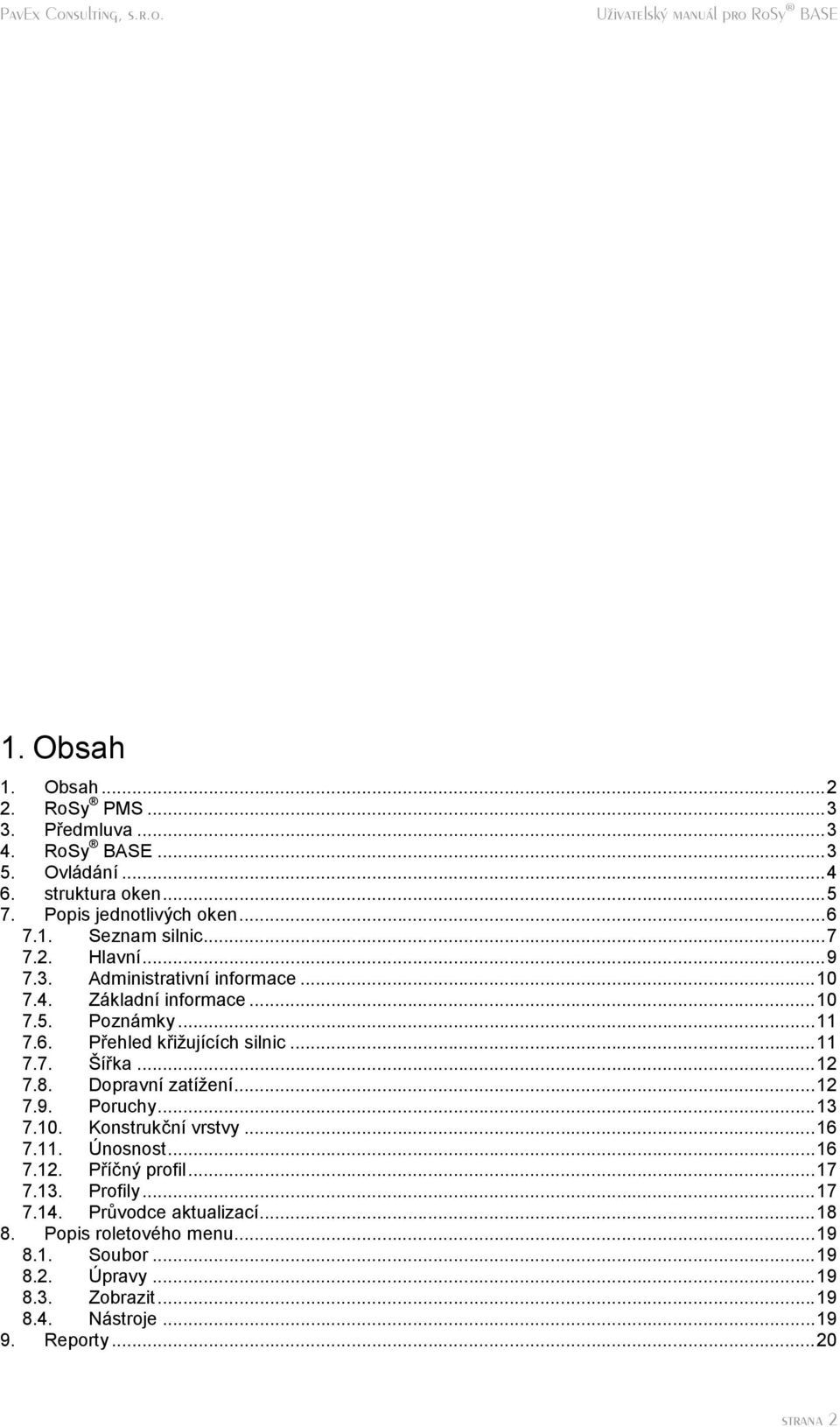

2 1. Obsah 1. Obsah RoSy ř PMS Predmluva RoSy ř BASE Ovladanı struktura oken Popis jednotlivy ch oken Seznam silnic Hlavnı Administrativnı informace Zakladnı informace Poznamky Prehled krizujıcıch silnic Sırka Dopravnı zatızenı Poruchy Konstrukc nı vrstvy U nosnost Prıc ny profil Profily Pruvodce aktualizacı Popis roletoveho menu Soubor U pravy Zobrazit Nastroje Reporty...20 C C uiuvsvc3c

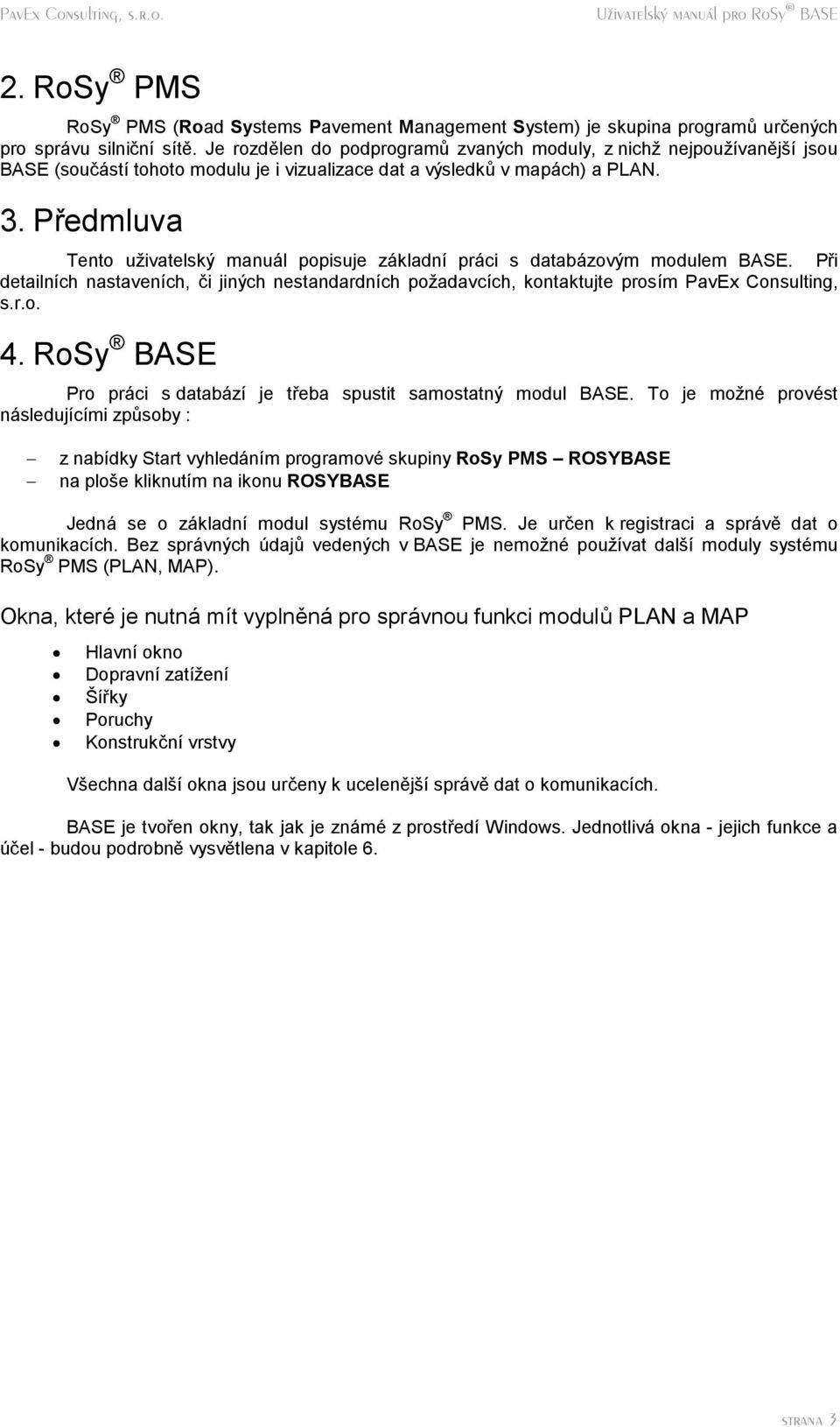

3 2. RoSy ř PMS RoSy ř PMS (Road Systems Pavement Management System) je skupina programu urc eny ch pro spravu silnic nı sıtš. Je rozdšlen do podprogramu zvany ch moduly, z nichz nejpouzı vanšjsı jsou BASE (soucastı tohoto modulu je i vizualizace dat a vy sledku v mapach) a PLAN. 3. Predmluva Tento uzivatelsky manual popisuje zakladnı praci s databazovy m modulem BASE. Pri detailnıch nastavenıch, c i jiny ch nestandardnıch pozadavcıch, kontaktujte prosım PavEx Consulting, s.r.o. 4. RoSy ř BASE Pro praci s databazı je treba spustit samostatny modul BASE. To je mozne provest nasledujıcımi zpusoby : - z nabıdky Start vyhledanım programove skupiny RoSy PMS ě ROSYBASE - na plose kliknutım na ikonu ROSYBASE Jedna se o zakladnı modul systemu RoSy ř PMS. Je urc en k registraci a spravš dat o komunikacıch. Bez spravny ch daju vedeny ch v BASE je nemozne pouzı vat dalsı moduly systemu RoSy ř PMS (PLAN, MAP). Okna, ktere je nutna mıt vyplnšna pro spravnou funkci modulu PLAN a MAP Hlavnı okno Dopravnı zatızenı Sırky Poruchy Konstrukc nı vrstvy Vsechna dalsı okna jsou urc eny k ucelenšjsı spravš dat o komunikacıch. BASE je tvoren okny, tak jak je zname z prostredı Windows. Jednotliva okna - jejich funkce a cel - budou podrobnš vysvštlena v kapitole 6. C C uiuvsvc4c

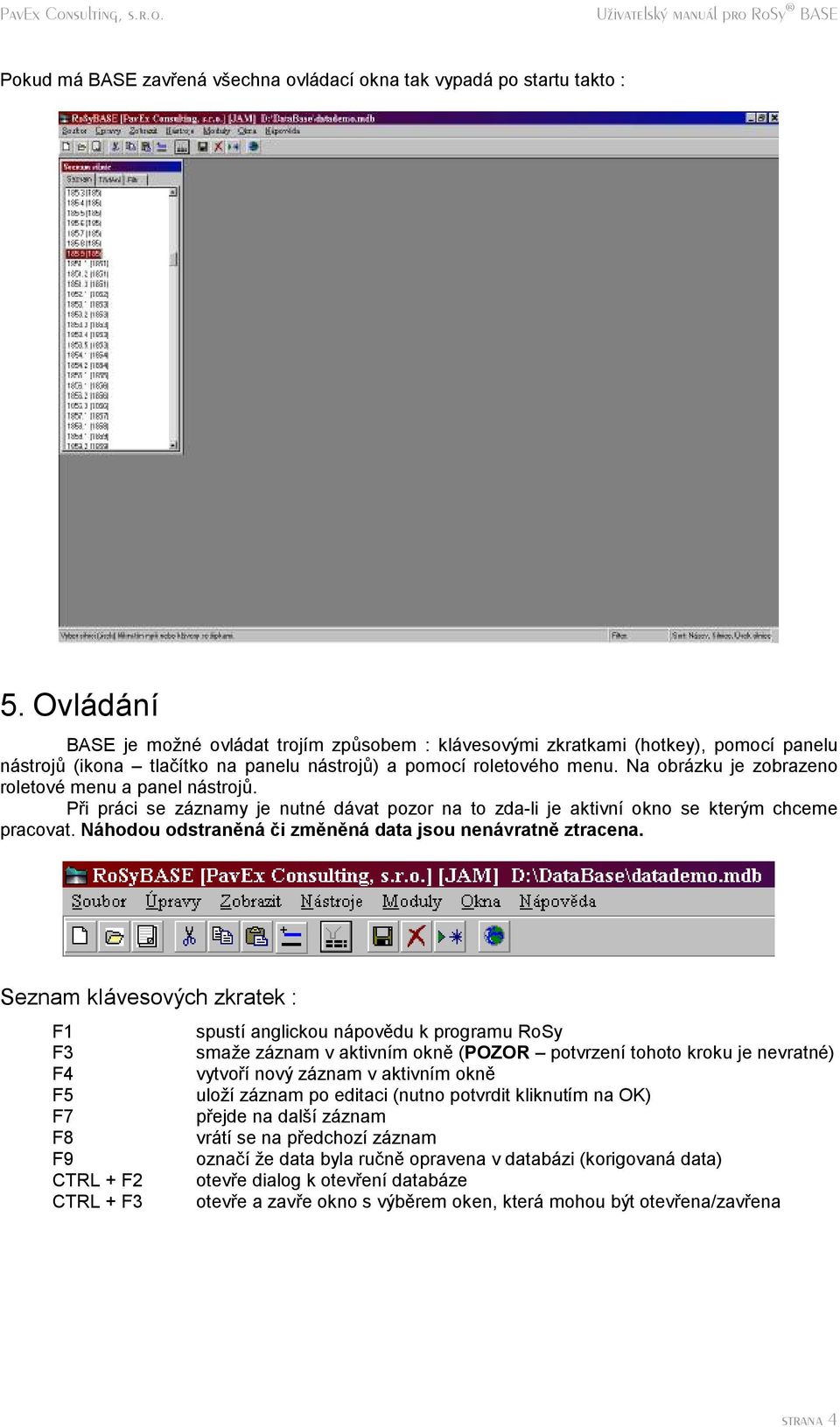

4 Pokud ma BASE zavrena vsechna ovladacı okna tak vypada po startu takto : 5. Ovladanı BASE je mozne ovladat trojım zpusobem : klavesovy mi zkratkami (hotkey), pomocı panelu nastroju (ikona Č tlacıtko na panelu nastroju) a pomocı roletoveho menu. Na obrazku je zobrazeno roletove menu a panel nastroju. Pri praci se zaznamy je nutne davat pozor na to zda-li je aktivnı okno se ktery m chceme pracovat. Na hodou odstrane na c i zme ne na data jsou nena vratne ztracena. Seznam klavesovy ch zkratek : F1 spustı anglickou napovšdu k programu RoSy F3 smaze zaznam v aktivnım oknš (POZOR Č potvrzenı tohoto kroku je nevratne) F4 vytvorı novy zaznam v aktivnım oknš F5 ulozı zaznam po editaci (nutno potvrdit kliknutım na OK) F7 prejde na dalsı zaznam F8 vratı se na predchozı zaznam F9 oznacı ze data byla ruc nš opravena v databazi (korigovana data) CTRL + F2 otevre dialog k otevrenı databaze CTRL + F3 otevre a zavre okno s vy bšrem oken, ktera mohou by t otevrena/zavrena C C uiuvsvc5c

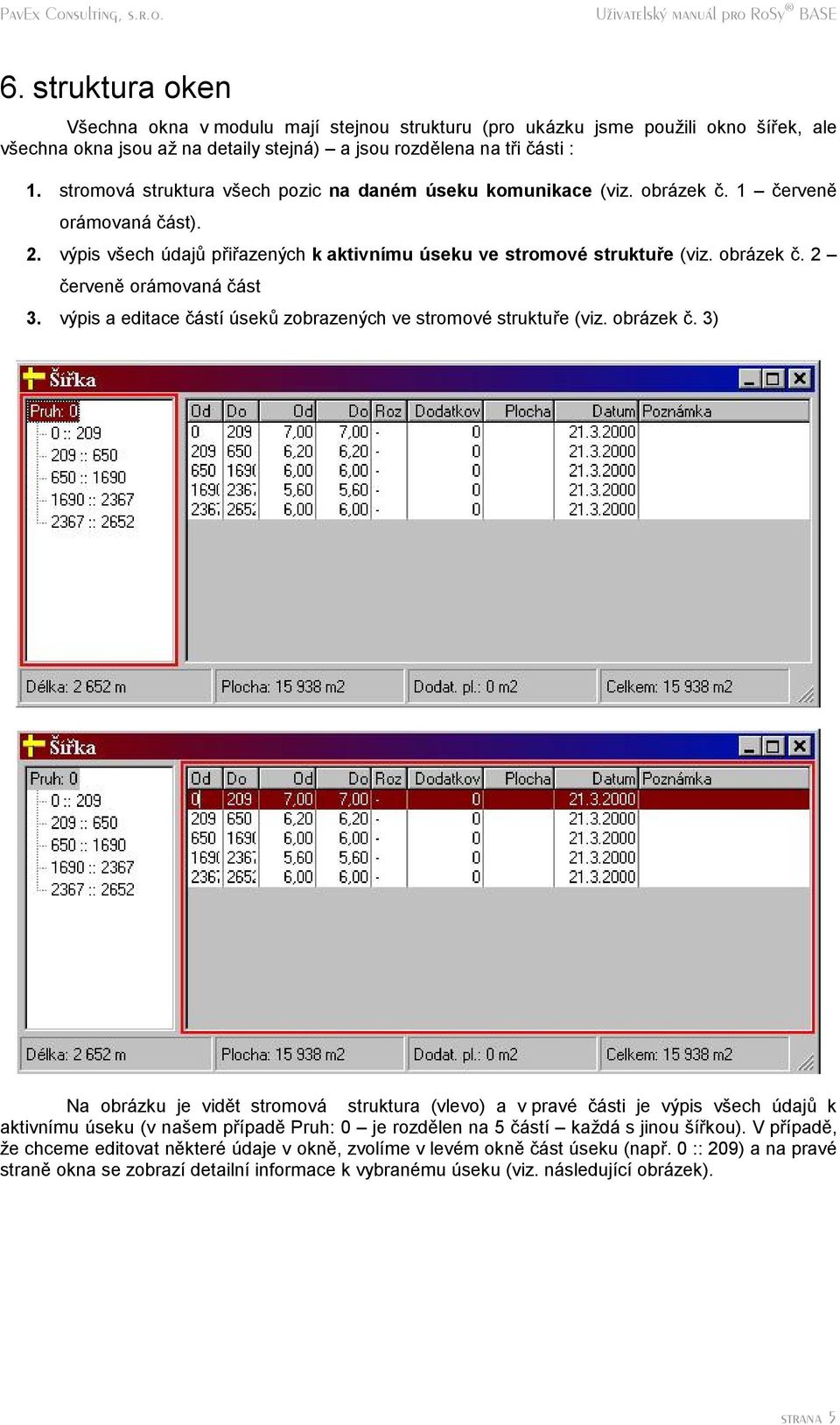

5 6. struktura oken Vsechna okna v modulu majı stejnou strukturu (pro ukazku jsme pouzili okno sırek, ale vsechna okna jsou az na detaily stejna) Č a jsou rozdšlena na tri casti : 1. stromova struktura vsech pozic na danú m u seku komunikace (viz. obrazek c. 1 Č c ervenš oramovana cast). 2. vy pis vsech daju prirazeny ch k aktivnımu u seku ve stromovú strukture (viz. obrazek c. 2 Č c ervenš oramovana cast 3. vy pis a editace castı seku zobrazeny ch ve stromove strukture (viz. obrazek c. 3) Na obrazku je vidšt stromova struktura (vlevo) a v prave casti je vypis vsech daju k aktivnımu seku (v nasem prıpadš Pruh: 0 Č je rozdšlen na 5 castı Č kazda s jinou sırkou). V prıpadš, ze chceme editovat nšktere daje v oknš, zvolıme v levem oknš cast seku (napr. 0 :: 209) a na prave stranš okna se zobrazı detailnı informace k vybranemu seku (viz. nasledujıcı obrazek). C C uiuvsvc6c

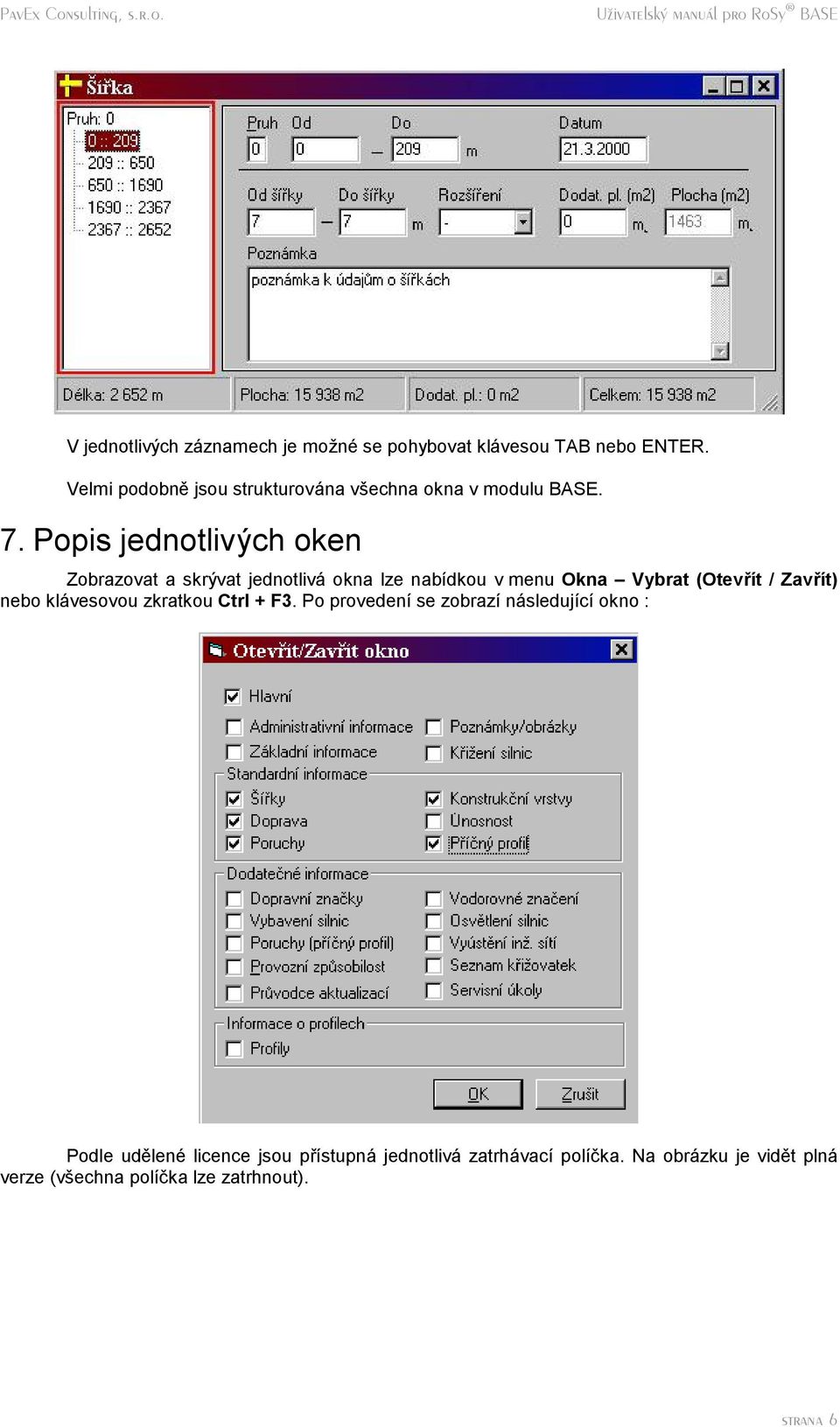

6 V jednotlivy ch zaznamech je mozne se pohybovat klavesou TAB nebo ENTER. Velmi podobnš jsou strukturovana vsechna okna v modulu BASE. 7. Popis jednotlivy ch oken Zobrazovat a skryvat jednotliva okna lze nabıdkou v menu Okna ě Vybrat (Otevrıt / Zavrıt) nebo klavesovou zkratkou Ctrl + F3. Po provedenı se zobrazı nasledujıcı okno : Podle udšlene licence jsou prıstupna jednotliva zatrhavacı polıc ka. Na obrazku je vidšt plna verze (vsechna polıc ka lze zatrhnout). C C uiuvsvc7c

7 7.1. Seznam silnic Toto okno bude vzdy zobrazeno Č nejde vypnout. Je rozdšleno na tri casti : Seznam, Trıdenı a Filtr. Seznam zobrazuje silnice vybrane podle kriteriı v Trıdenıa Filtru. Takto vypadajı jednotlive zalozky : C C uiuvsvc8c

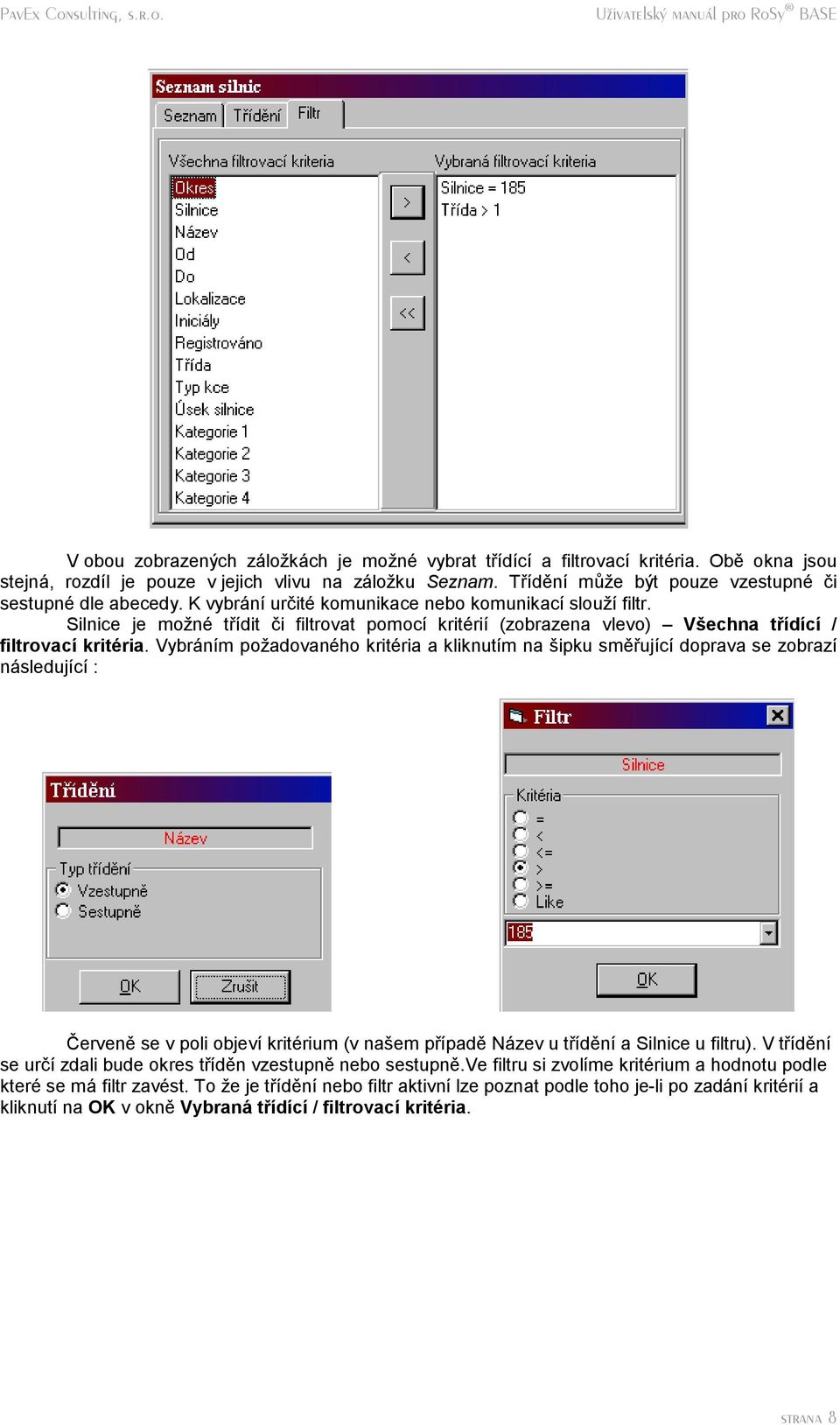

8 V obou zobrazeny ch zalozkach je mozne vybrat trıdıcı a filtrovacı kriteria. Obš okna jsou stejna, rozdıl je pouze v jejich vlivu na zalozku Seznam. Trıdšnı muze byt pouze vzestupne c i sestupne dle abecedy. K vybranı urc ite komunikace nebo komunikacı slouzı filtr. Silnice je mozne trıdit c i filtrovat pomocı kriteriı (zobrazena vlevo) Č Vsechna trıdıcı / filtrovacıkritú ria. Vybranım pozadovaneho kriteria a kliknutım na sipku smšrujıcı doprava se zobrazı nasledujıcı : C ervenš se v poli objevı kriterium (v nasem prıpadš Nazev u trıdšnı a Silnice u filtru). V trıdšnı se urcı zdali bude okres trıdšn vzestupnš nebo sestupnš.ve filtru si zvolıme kriterium a hodnotu podle ktere se ma filtr zavest. To ze je trıdšnı nebo filtr aktivnı lze poznat podle toho je-li po zadanı kriteriı a kliknutı na OK v oknš Vybrana trıdıcı/ filtrovacıkritú ria. C C uiuvsvc9c

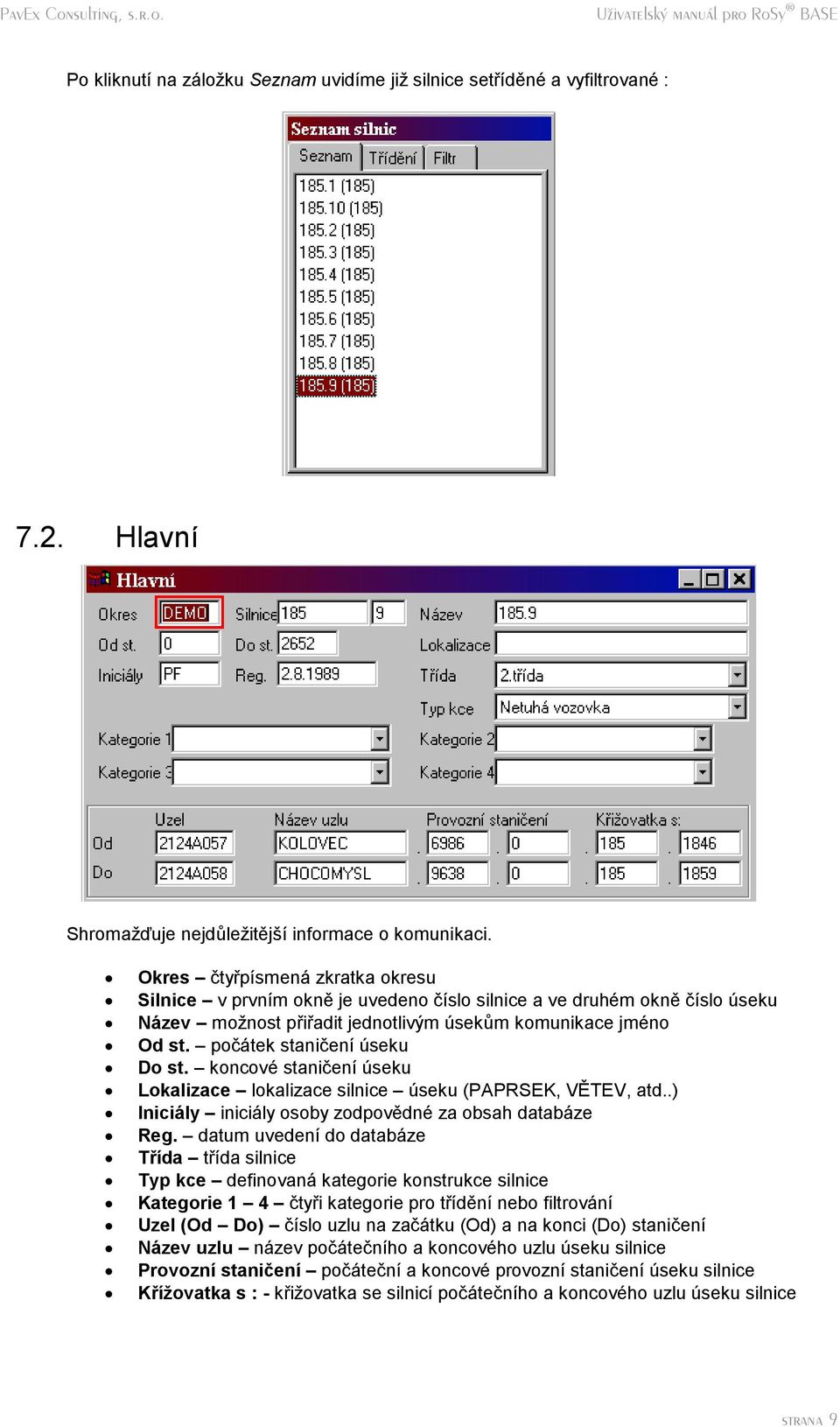

9 Po kliknutı na zalozku Seznam uvidıme jiz silnice setrıdšne a vyfiltrovane : 7.2. Hlavnı ShromazĚuje nejdulezitšjsı informace o komunikaci. Okres ě c tyrpısmena zkratka okresu Silnice ě v prvnım oknš je uvedeno cıslo silnice a ve druhem oknš cıslo seku Na zev ě moznost priradit jednotlivy m sekum komunikace jmeno Od st. Č pocatek stanic enı seku Do st. Č koncove stanic enı seku Lokalizace ě lokalizace silnice Č seku (PAPRSEK, VETEV, atd..) Inicia ly ě inicialy osoby zodpovšdne za obsah databaze Reg. Č datum uvedenı do databaze Trıda ě trıda silnice Typ kce ě definovana kategorie konstrukce silnice Kategorie 1 ě 4 ě c tyri kategorie pro trıdšnı nebo filtrovanı Uzel (Od ě Do) ě cıslo uzlu na zacatku (Od) a na konci (Do) stanic enı Na zev uzlu ě nazev pocatec nıho a koncoveho uzlu seku silnice Provoznıstanic enıě pocatec nı a koncove provoznı stanic enı seku silnice Krız ovatka s : - krizovatka se silnicı pocatec nıho a koncoveho uzlu seku silnice C C uiuvsvc1c

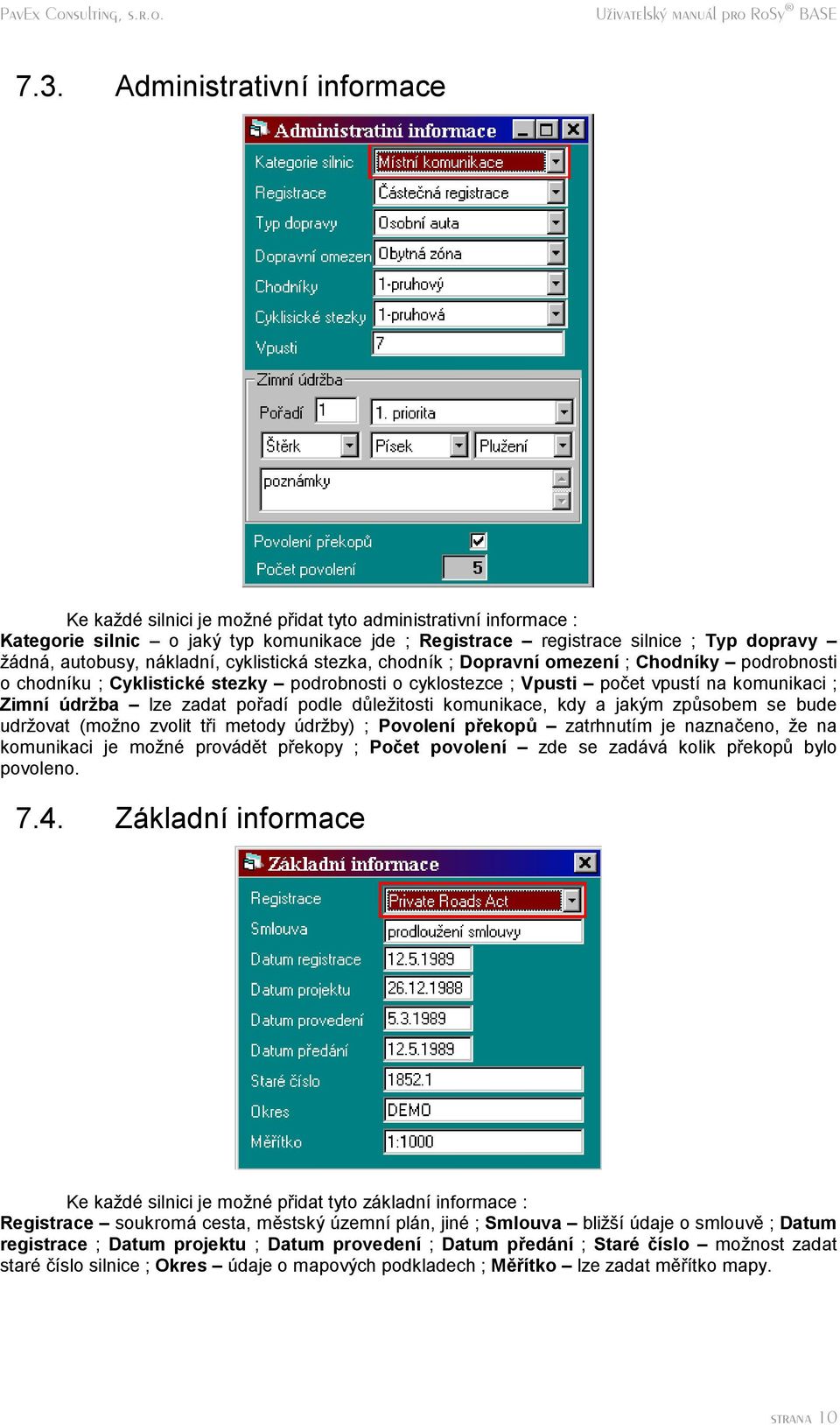

10 7.3. Administrativnı informace Ke kazde silnici je mozne pridat tyto administrativnı informace : Kategorie silnic Č o jaky typ komunikace jde ; Registrace ě registrace silnice ; Typ dopravy ě zadna, autobusy, nakladnı, cyklisticka stezka, chodnık ; Dopravnıomezenı; Chodnıky ě podrobnosti o chodnıku ; Cyklistickú stezky ě podrobnosti o cyklostezce ; Vpusti ě poc et vpustı na komunikaci ; Zimnı u drz ba ě lze zadat poradı podle dulezitosti komunikace, kdy a jaky m zpusobem se bude udrzovat (mozno zvolit tri metody drzby) ; Povolenı prekop ě zatrhnutım je naznac eno, ze na komunikaci je mozne provadšt prekopy ; Poc et povolenı ě zde se zadava kolik prekopu bylo povoleno Zakladnı informace Ke kazde silnici je mozne pridat tyto zakladnı informace : Registrace ě soukroma cesta, mšstsky zemnı plan, jine ; Smlouva ě blizsı daje o smlouvš ; Datum registrace ; Datum projektu ; Datum provedenı ; Datum preda nı ; Starú cıslo ě moznost zadat stare cıslo silnice ; Okres ě daje o mapovy ch podkladech ; Merıtko ě lze zadat mšrıtko mapy. C C uiuvsvc0 C

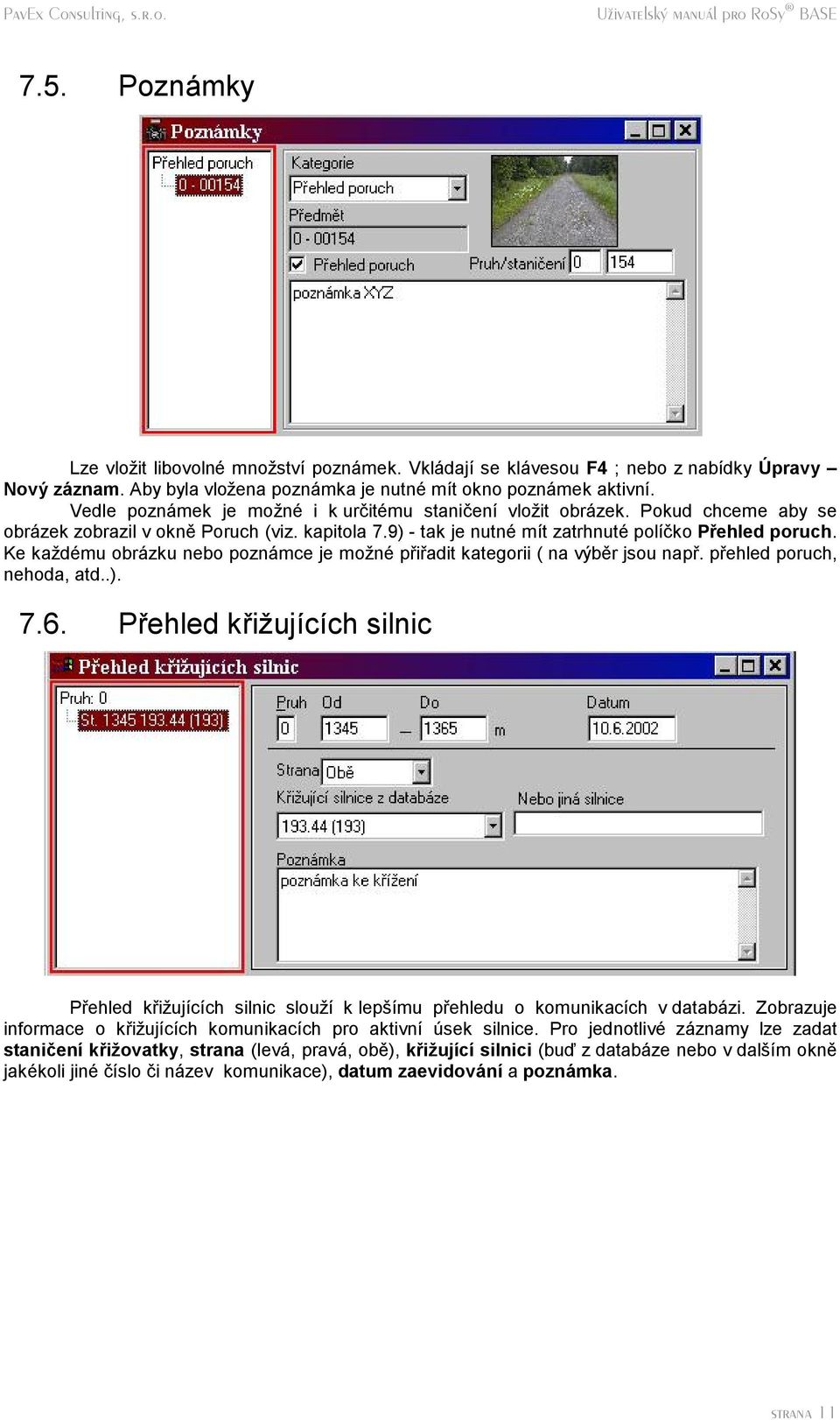

11 7.5. Poznamky Lze vlozit libovolne mnozstvı poznamek. Vkladajı se klavesou F4 ; nebo z nabıdky U pravy ě Novy za znam. Aby byla vlozena poznamka je nutne mıt okno poznamek aktivnı. Vedle poznamek je mozne i k urc itemu stanic enı vlozit obrazek. Pokud chceme aby se obrazek zobrazil v oknš Poruch (viz. kapitola 7.9) - tak je nutne mıt zatrhnute polıc ko Prehled poruch. Ke kazdemu obrazku nebo poznamce je mozne priradit kategorii ( na vybšr jsou napr. prehled poruch, nehoda, atd..) Prehled krizujıcıch silnic Prehled krizujıcıch silnic slouzı k lepsımu prehledu o komunikacıch v databazi. Zobrazuje informace o krizujıcıch komunikacıch pro aktivnı sek silnice. Pro jednotlive zaznamy lze zadat stanic enıkrizovatky, strana (leva, prava, obš), kriz ujıcısilnici (buě z databaze nebo v dalsım oknš jakekoli jine cıslo c i nazev komunikace), datum zaevidova nıa pozna mka. C C uiuvsvc00c

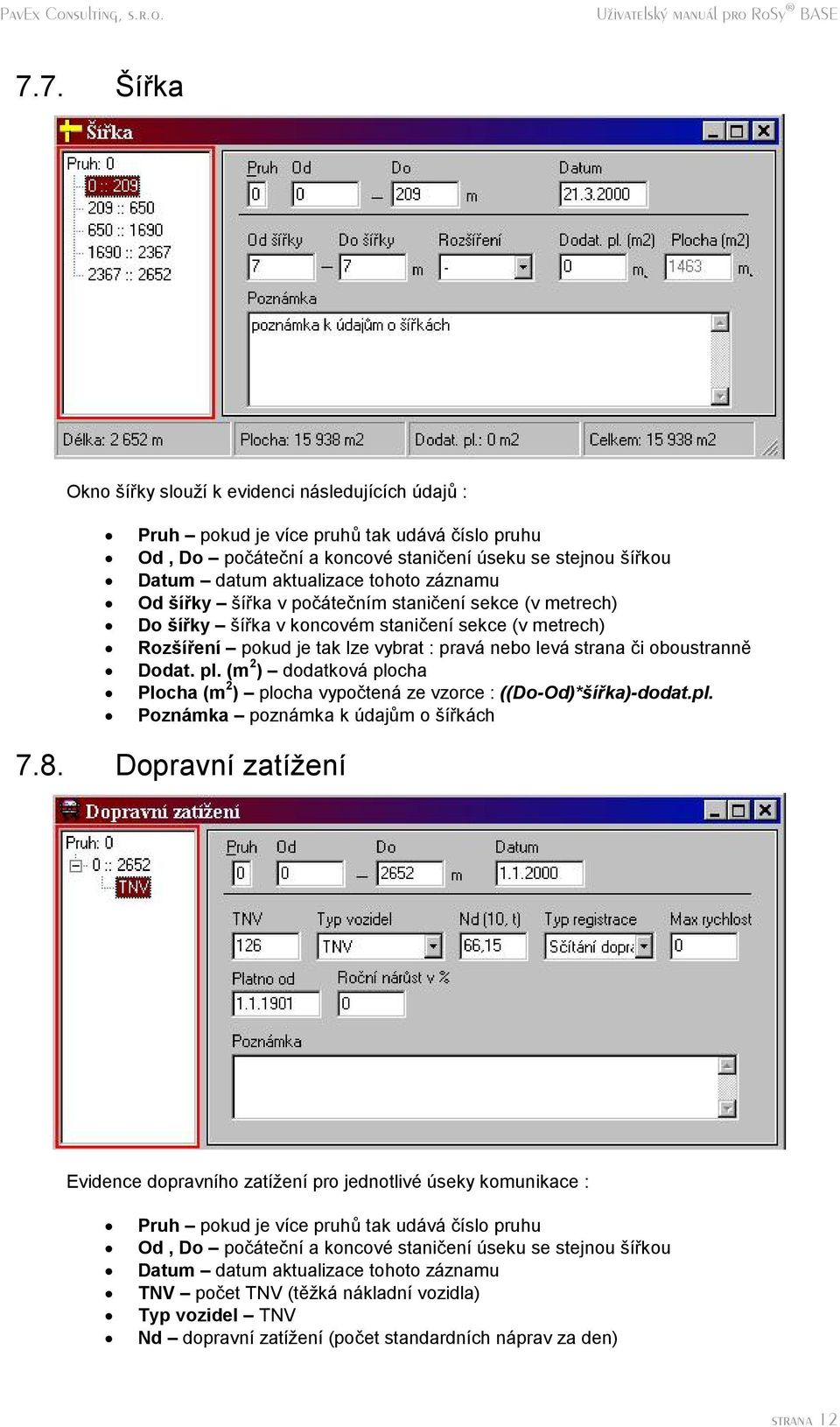

12 7.7. Sırka Okno sırky slouzı k evidenci nasledujıcıch daju : Pruh ě pokud je vıce pruhu tak udava cıslo pruhu Od, Do ě pocatec nı a koncove stanic enı seku se stejnou sırkou Datum ě datum aktualizace tohoto zaznamu Od sırky ě sırka v pocatec nım stanic enı sekce (v metrech) Do sırky ě sırka v koncovem stanic enı sekce (v metrech) Rozsırenıě pokud je tak lze vybrat : prava nebo leva strana c i oboustrannš Dodat. pl. (m 2 ) ě dodatkova plocha Plocha (m 2 ) ě plocha vypoc tena ze vzorce : ((Do-Od)*sır ka)-dodat.pl. Pozna mka ě poznamka k dajum o sırkach 7.8. Dopravnı zatızenı Evidence dopravnıho zatızenı pro jednotlive seky komunikace : Pruh ě pokud je vıce pruhu tak udava cıslo pruhu Od, Do ě pocatec nı a koncove stanic enı seku se stejnou sırkou Datum ě datum aktualizace tohoto zaznamu TNV ě poc et TNV (tšzka nakladnı vozidla) Typ vozidel ě TNV Nd ě dopravnı zatızenı (poc et standardnıch naprav za den) C C uiuvsvc03c

13 Typ registrace ě odhadem nebo scıtanım dopravy Max. rychlost Č udava maximalnı povolenou rychlost v km / hod. Platno od Č od tohoto data je platna registrace Roc nına r st Č roc nı narust dopravy v % Pozna mka Č poznamky k zaznamum o dopravnım zatızenı 7.9. Poruchy Evidence souc asny ch i historicky ch dat o poruchach na danem seku komunikace a jejich vy pis podle druhu poruchy. Zobrazenı porusenı komunikace v procentech nebo v metrech (metrech c tverec nıch) Č aby bylo moz no zobrazit stav porusenıv metrech je nutnč kliknou na prepınacıtlacıtko se znakem procent (to stejne platı i naopak Č z metru na procenta) fi stav poruch zobrazen dle znaku na prepınacım tlacıtku. Pokud je zobrazenı jiz v cerveny ch hodnotach tak dany sek ma nulovou zbytkovou zivotnost, ale muze se dale zhorsovat. C ervena hodnota neznamena havarijnı stav. Pruh Č cıslo pruhu komunikace Od Č pocatec nı stanic enı sekce s poruchami Do Č koncove stanic enı sekce s poruchami Datum Č datum poslednı aktualizace poruch (poslednı sbšr a import) Vyvoj Č vy voj poruch k aktualnımu datu (je zobrazen ve druhem sloupci hodnot) Korigovana data Č zatrhnutım urcıme, ze data byla ruc nš upravena Prehled poruch Č trhliny zke, siroke a sı ove ; hloubkova koroze ; vytluky ; deformace ; koleje ; ztrata drsnosti a podrcenı ; vyspravky. C C uiuvsvc04c

14 Okno poruchy ma dalsı podokna : vseobecne, vy poc ty, IRI a obrazky : Vseobecne Ke kazde sekci lze upresnit zavaznost a rozsah poruch. Jsou-li problemy s nosnostı, obrusem nebo s podlozı m tak zatrhnutım polıc ek u jednotlivy ch problemu je uvazujeme prı vy poc tu. Jsou-li na okrajıch obrubnıky tak mohu zadat jejich vysku. Dale mohu zadat delku porusene krajnice nebo mohu zadat potrebu vyc istšnı prıkopu. Dale je mozne zmšnit obrusnou vrstvu ( na vybšr jsou 3 Č AB, PMA a Dlazba) a priradit ke kazde sekci poznamku Vy poc ty V oknš tomto se da upravit nastavenı seku pro vypoc et financ nıho planu a rozpoc tu. Lze zmšnit delku zivotnosti seku (standardnš 15 let), zadat kdy se ma na danem seku s poruchami provest zesılenı, ma-li byt zesılenı omezeno (frezovano), jsou-li dodatec ne naklady (budou uvazovany pri vypoc tu). Dele je mozne nadefinovat zdali ma byt provadšna bšzna drzba, povolenı zvysenı obrubnıku, moznost frezovanı nebo zrızenı rigolu. Pokud chcete na urc ity sek poruch vybrat vlastnı resenı pro vypoc et financ nıho planu Č tak zatrhnšte volbu Vybranú resenı. Po zatrhnutı je nutne zadat ktery rok v rozpoc tovem vyhledu chceme dane resenı pouzı t, vybranım technologie urcıme jak bude sek poruch opravovan a kolik to bude stat. Poslednı dvš moznosti : zmena trıdy silnice a zmena typu kce se v cesky ch podmınkach nevyuzı va. C C uiuvsvc05c

15 IRI Na teto zalozce je mozno pro dany sek poruch zmšnit nastavenı IRI pro vy poc et Obrazky Zde je mozne prohlednou si vsechny obrazky nadefinovane pro tento usek poruch (obrazky se pridavajı v oknš Poznamky Č viz kapitola 7.5.). Pokud je na sekci vıce nadefinovany ch obrazku tak kliknutım na dalsıse zobrazı nasledujıcı obrazek (obrazky se radı vzestupnš podle stanic enı). C C uiuvsvc06c

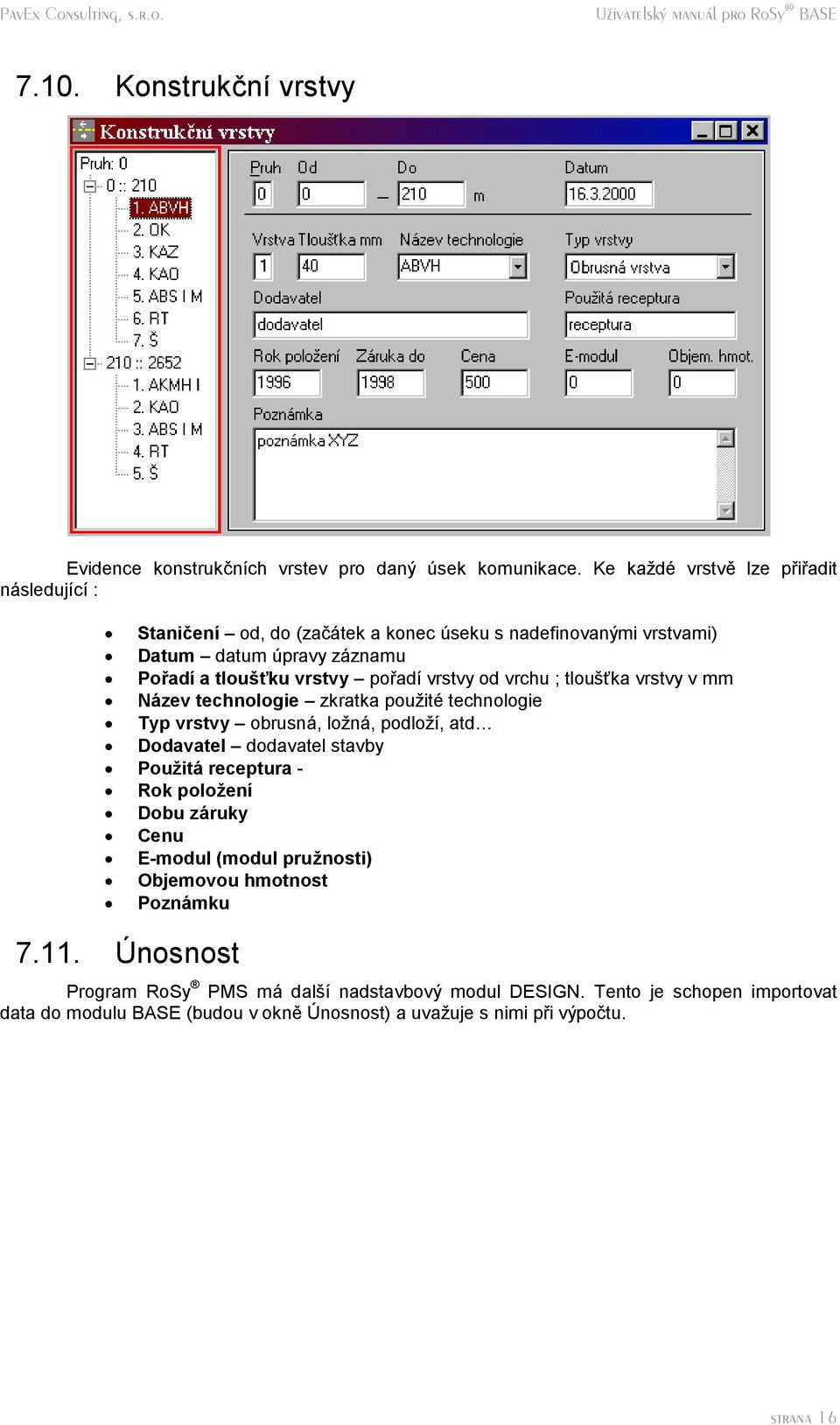

16 7.10. Konstrukc nı vrstvy Evidence konstrukc nıch vrstev pro dany sek komunikace. Ke kazde vrstvš lze priradit nasledujıcı : Stanic enıč od, do (zacatek a konec seku s nadefinovany mi vrstvami) Datum Č datum pravy zaznamu Poradıa tlousď ku vrstvy Č poradı vrstvy od vrchu ; tlous ka vrstvy v mm Na zev technologie Č zkratka pouzite technologie Typ vrstvy Č obrusna, lozna, podlozı, atdň Dodavatel Č dodavatel stavby Pouz ita receptura - Rok poloz enı Dobu za ruky Cenu E-modul (modul pruz nosti) Objemovou hmotnost Pozna mku U nosnost Program RoSy ř PMS ma dalsı nadstavbovy modul DESIGN. Tento je schopen importovat data do modulu BASE (budou v oknš U nosnost) a uvazuje s nimi pri vy poc tu. C C uiuvsvc07c

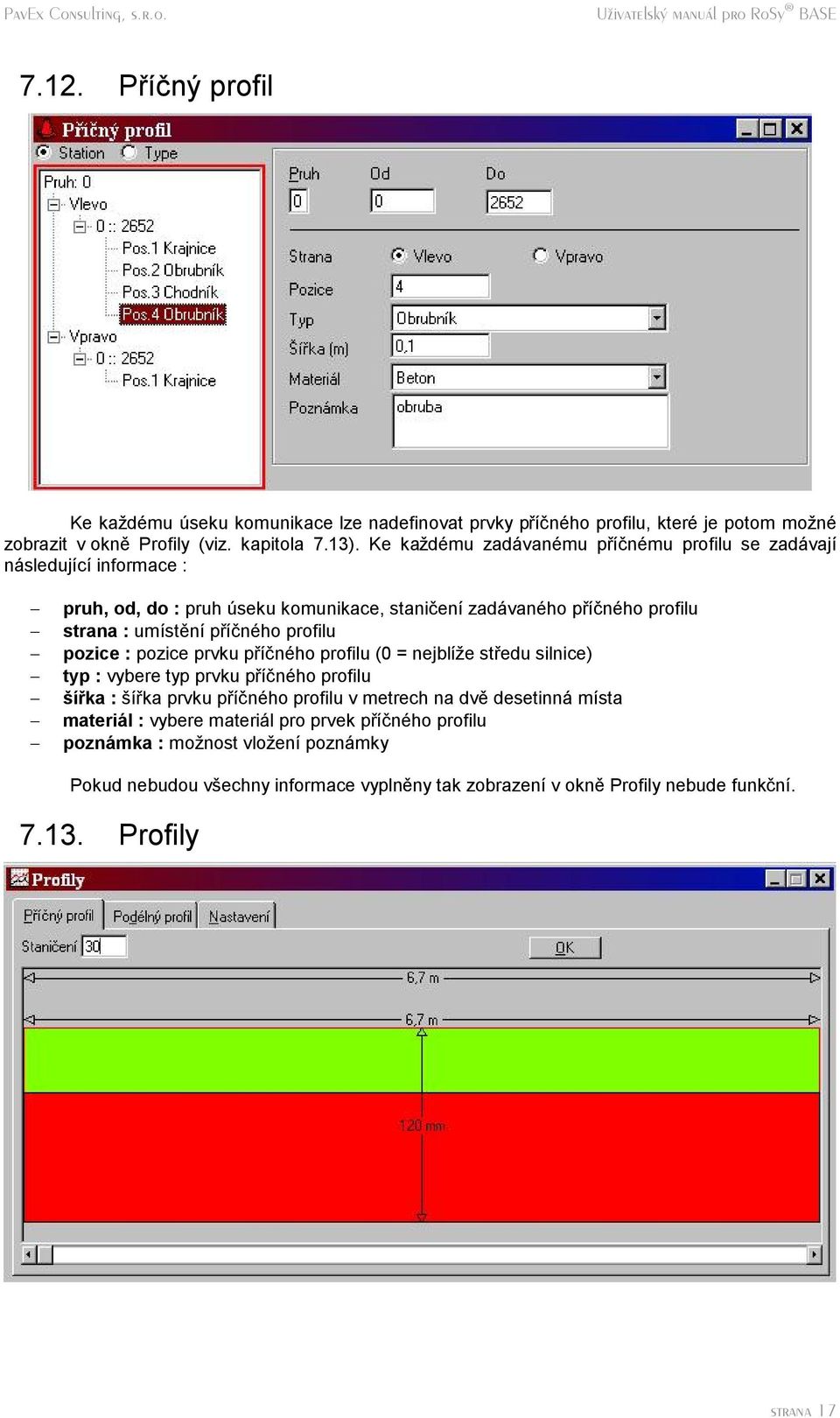

17 7.12. Prıc ny profil Ke kazdemu seku komunikace lze nadefinovat prvky prıc neho profilu, ktere je potom mozne zobrazit v oknš Profily (viz. kapitola 7.13). Ke kazdemu zadavanemu prıc nemu profilu se zadavajı nasledujıcı informace : - pruh, od, do : pruh seku komunikace, stanic enı zadavaneho prıc neho profilu - strana : umıstšnı prıc neho profilu - pozice : pozice prvku prıc neho profilu (0 = nejblıze stredu silnice) - typ : vybere typ prvku prıc neho profilu - sırka : sırka prvku prıc neho profilu v metrech na dvš desetinna mısta - materia l : vybere material pro prvek prıc neho profilu - pozna mka : moznost vlozenı poznamky Pokud nebudou vsechny informace vyplnšny tak zobrazenı v oknš Profily nebude funkc nı Profily C C uiuvsvc08c

18 Graficke znazornšnı prıc neho a podelneho profilu komunikace. Prıc ny profil se zobrazı az po zadanı stanic enı jez ma byt zobrazeno. U podelneho profilu je vidšt cely prubšh komunikace (jednotlive vrstvy musı byt zadany v oknš Konstrukc nı vrstvy Č viz. kapitola 7.10). Nastavenı pro zobrazovanı a pro tisk jsou k dispozici na zalozce Nastavenı (pozor na teto zalozce jsou vlevo dole dalsı podzalozky) Servisnı koly Na kazde komunikaci je nutne provadšt servisnı koly jez lze evidovat v oknš servisnı koly. Toto okno muze slouzit naprıklad k ukladanı informacı o : zimnı drzbš sec enı travy jarnı klid prurez stromu carovanı silnic a jine ň C C uiuvsvc09 C

19 Kazdy sek muze byt rozdšlen na nškolik castı potreby servisnıho kolu. V oknš Servisnı koly je tedy mozne zadavat stanic enı od, do ; nazev trasy ; typ kolu ; pouzitou technologii ; dodavatele a v jednotlivy ch podoknech (Trasa, Cena/spotreba/ostatnı, Dodavatel, Obrazek) lze upresnit jednotlive polozky (napr. kontakt na dodavatele, druh materialu, mıstopis, cena za praci c i material). Ke kazde sekci je mozne pridat obrazek Pruvodce aktualizacı Pouzı va se pro aktualizaci informacı o provedene drzbš a opravš. Registrace bšzne drzby aktualizuje data o poruchach sekcı. Registrace souvisle drzby nebo opravy aktualizuje informace o poruchach, konstrukc nıch vrstvach a nosnosti. V pruvodci se pohybujte pomocı tlacıtek Predchozı, Dalsı, ProveČ. Pokud chcete pruvodce zrusit kliknšte na stejnojmenne tlacıtko. Pruvodce se bude v jednotlivy ch oknech podrobnš ptat na daje o aktualizaci. Jakmile da pruvodce pokyn, tak klinutım na proveč bude aktualizace spustšna. 8. Popis roletoveho menu Podrobny popis nabıdek Soubor Z teto nabıdky lze vytvorit novou, nebo otevrıt a zavrıt existujıcı databazi. Dale je mozne archivovat databazi (ZIP databaze na A:\) na disketovou jednotku. Volbou nabıdky tisk se spustı dialog reporty (viz. kapitola 9.) U pravy Slouzı k pravam zaznamu. Jsou zde prıkazy pro praci se schrankou ve Windows a se zaznamy v modulu BASE Zobrazit Umoznuje zapnout nebo vypnout zobrazenı listy na stroj c i panelu info Nastroje Pomocne nastroje pro praci s databazı. Vedle nastavenı parametru pro vypoc et (technologie drzby, opravy a prıc neho profilu, jejich pouzitı, degradac nı modely, vy voj dopravy). Jeden z dalsıch nastroju v nabıdce je vypoc et plochy. Zobrazı vypoc tenou plochu pro vybranou sekci komunikace, vc etnš dodatkove. Dulezity m nastrojem je zme na stanic enıč muzeme obra tit, rozde lit nebo spojit stanic enı. K jednotlivy m kolum je k dispozici pruvodce Vy poc et plochy C C uiuvsvc01c

20 Pro aktualnš vybranou komunikaci v oknš Seznam silnic zobrazı delku, prumšrnou sırku, plochu, dodatkovou plochu a celkovou plochu. 9. Reporty Slouzı k zobrazenı informacı o komunikacıch a k jejich naslednemu tisku. Nıze nasleduje struc ny popis vsech reportu. Reporty lze vybrat kliknutım na ikonu (nachazı se na panelu nastroju) nebo nabıdka Soubor Tisk. Po kliknutı se zobrazı nasledujıcı okno ve kterem jsou ve slozkach Base, Docu, Extra a Repair uchovany tyto reporty. slozka BASE : 1. PrehledSilnic Č zobrazı vsechny komunikace Č k nim informace z databaze (nazev, datum aktualizace, pruh, delka, plocha a poznamka). Na konci reportu je spoc tena celkova delka a plocha vsech vypsany ch komunikacı, a to na okres (kraj) a za cely report. 2. PlochaSilnice Č stejny jako predchozı, ale slouzı k zobrazenı prehledu ploch komunikacı a dodatkovy ch ploch. 3. PrvkyPrıc n ú hoprofilu Č zobrazı soupis vsech prvku v prıc nem profilu (stranovš rozdšleny ch). Ke kazdemu prvku vypıse informace o typu komunikace, delku, aktualizaci, typ, material a sırku. 4. Konstrukc nıvrstvy Č vypıse konstrukc nı vrstvy komunikace od vrchnı az po spodnı tak jak jsou ulozeny. 5. DopravnıZatız enıč ke kazde komunikaci zobrazı TNV, Nd a typ registrace. 6. PrehledPoruchDetail Č pro kazdou silnici zobrazı detailnı prehled poruch. 7. PrehledPorusenıSekcı Č zobrazı procentualnı prehled porusenı jednotlivy ch sekcı komunikace. 8. PrehledPorusenıSekcı_Plocha Č stejne jako u predchozıho reportu, ale mısto procent je spoc tena celkova plocha poruch na sekci. C C uiuvsvc3 C

21 9. U nosnost Č prehled o mšrenı nosnosti komunikace. Vedle identifikac nıch daju o komunikaci zobrazı datum mšrenı nosnosti, zivotnost, navrhovane zesılenı a dodatkovy material. 10. VypisKontrolyDat Č syntakticka kontrola dat. Pouzı va se pro kontrolu databaze. Je mozne spustit z nabıdky Moduly ě Kontrola dat. slozka DOCU 1. TechnologieU drz by Č prehled technologiı drzby, jejich urc enı a kriteria. 2. TechnologieU drz by-prehled Č souhrn informacı z predchozıho reportu. 3. TechnologieOpravy Č prehled technologiı opravy, jejich urc enı a kriteria. 4. TechnologieOpravy-Prehled Č souhrn informacı z predchozıho reportu. 5. TechnologiePrıc n y Profil Č prehled technologiı pro opravu prıc neho profilu, jejich urc enı a kriteria. 6. TechnologiePrıc n y Profil-Prehled Č souhrn informacı z predchozıho reportu. 7. LimityPoruch Č prehled limitnıch hodnot poruch pro jednotlive dopravnı zatızenı a jednotlive trıdy silnice. V prehledu je uvedeno kolik metru plochy nebo procent porusenı je povazovano za havarijnı. slozka EXTRA a REPAIR 1. PrehledHavarijnıchSekcıČ vypis vsech sekcı s poruchami, ktere jsou v havarijnım stavu dle TP (Technicke podmınky). Ostatnı reporty z tšchto slozek jsou vštsinou v anglic tinš a pokud budete nšktery z nich potrebovat kontaktujte prosım PavEx Consulting, s.r.o. C C uiuvsvc30c
