1 z :27
|
|
- Vít Ondřej Švec
- před 8 lety
- Počet zobrazení:
Transkript
1 1 z :27 Test: "TVY_KLO" Otázka č. 1 Převodníku je: kombinační logický obvod, který převádí jeden binární kód do druhého Odpověď B: obvod, pomocí kterého můžeme převádět číslo z jedné soustavy do druhé Odpověď C: sekvenční logický obvod pro převod jednotek Odpověď D: kombinční logický obvod pro převod jednotek Otázka č. 2 Na obrázku je spolu se zobrazovací jednotkou kodér Odpověď B: multiplexor Odpověď C: demultiplexor Odpověď D: převodník kódu Otázka č. 3 Koincidenční obvod použijete pro: k sečtení dvou čísel Odpověď B: porovnání dvou vícebitových slov Odpověď C: pro řízení dipleje Odpověď D: zjištění koncide logického obvodu Otázka č. 4 Na obrázku je pravdivostní tabulka pro: multiplexor Odpověď B: demultiplexor Odpověď C: dekodér Odpověď D: koincidenční obvod Otázka č. 5 Integrovaný obvod na obrázku byste použily pro funkci:
2 2 z :27 dekodéru Odpověď B: demultiplexoru Odpověď C: multiplexoru Odpověď D: porovnávacího obvodu Otázka č. 6 Na obrázku je: DeMX Odpověď B: MPX Odpověď C: čtyřbitová sčítačka Odpověď D: porovnávací obvod Otázka č. 7 Na obrázku je pravdivostní tabulka pro: kodér Odpověď B: dekodér Odpověď C: demultiplexor Odpověď D: multiplexor Otázka č. 8
3 3 z :27 Na obrázku je multiplexor Odpověď B: demultiplexor Odpověď C: koincidenční obvod Odpověď D: porovnávací obvod Otázka č. 9 Kodér je takový KLO, který obsahuje n výstupů, které udávají v binárním tvaru polohu aktivního vstupu s nejvyšší prioritou: Odpověď B: n vstupů a 2n výstupů, které jsou aktivní pro danou vstupní kombinaci Odpověď C: n? adresový 1 - informační vstup a 2n? informačních výstupů. Odpověď D: obvody za účelem kódování výstupní informace Otázka č. 10 Na obrázku je demultiplexor Odpověď B: multiplexor Odpověď C: porovnávací obvod Odpověď D: koincidenční obvod Otázka č. 11
4 4 z :27 NA obrázku je multiplexor Odpověď B: demultiplexor Odpověď C: dekodér Odpověď D: kodér Otázka č. 12 Na obrázku je pravdivostní tabulka pro multiplexor Odpověď B: demultiplexor Odpověď C: dekodér Odpověď D: kodér Otázka č. 13 Na obrázku je symbolická značka pro
5 5 z :27 demultiplexor Odpověď B: mulltiplexor Odpověď C: dekodér Odpověď D: koincidenční obvod Otázka č. 14 Na obrázku je syzmbolická značka pro dekodér Odpověď B: koincidenční obvod Odpověď C: multiplexor Odpověď D: demultiplexor Otázka č. 15 Na obrázku je schéma zapojení pro koincidenční obvod Odpověď B: porovnávací obvod Odpověď C: 2x3 bitovou sčítačku Odpověď D: kodér Otázka č. 16 Na obrázku je schéma zapojení pro
6 6 z :27 koincidenční obvod Odpověď B: porovnávací obvod Odpověď C: adresový dekodér Odpověď D: generátor parity Otázka č. 17 Na obrázku je schéma zapojení využívající kodér Odpověď B: dekodér Odpověď C: koincidenční obvod Odpověď D: multiplexor Otázka č. 18 Na obrázku je schéma zapojení 4 bitové sčítačky Odpověď B: porovnávací obvodu pro dvě 4bitová slova Odpověď C: demultiplexor Odpověď D: multiplexor Otázka č. 19
7 7 z :27 Ekvivalence na obrázku slouží k přenosu do dalšího řádů Odpověď B: k změně funkce sčítání na odečítání Odpověď C: k vyhodnocení správnosti výsledku Odpověď D: k zápisu znaménkového bitu Otázka č. 20 Na obrázku je algebraický výraz pro dvouadresový dekodér Odpověď B: multiplexor Odpověď C: řízenou funkci logického součtu Odpověď D: řízený invertor Otázka č. 21 Na obrázku je alg. výraz pro koincidenční obvod Odpověď B: dekodér adresový Odpověď C: multiplexor Odpověď D: demultiplexor Otázka č. 22 Na obrázku je schéma zapojení dvouadresového multiplexoru Odpověď B: dvouadresového demulltiplexoru
8 8 z :27 Odpověď C: dvouadresového dekodéru Odpověď D: dvouadresového kodéru Otázka č. 23 Na obr. je schéma zapojení generátoru parity Odpověď B: koincidenčního obvodu Odpověď C: adresového dekodéru Odpověď D: demultiplexoru Otázka č. 24 Na obrázku jsou algebraické výrazy pro dvouadresový dekodér Odpověď B: 4výstupový demultiplexor Odpověď C: dvouadresový multiplexor Odpověď D: dvouadresový kodér Otázka č. 25 Na obrázku je pravdivostní tabulka pro

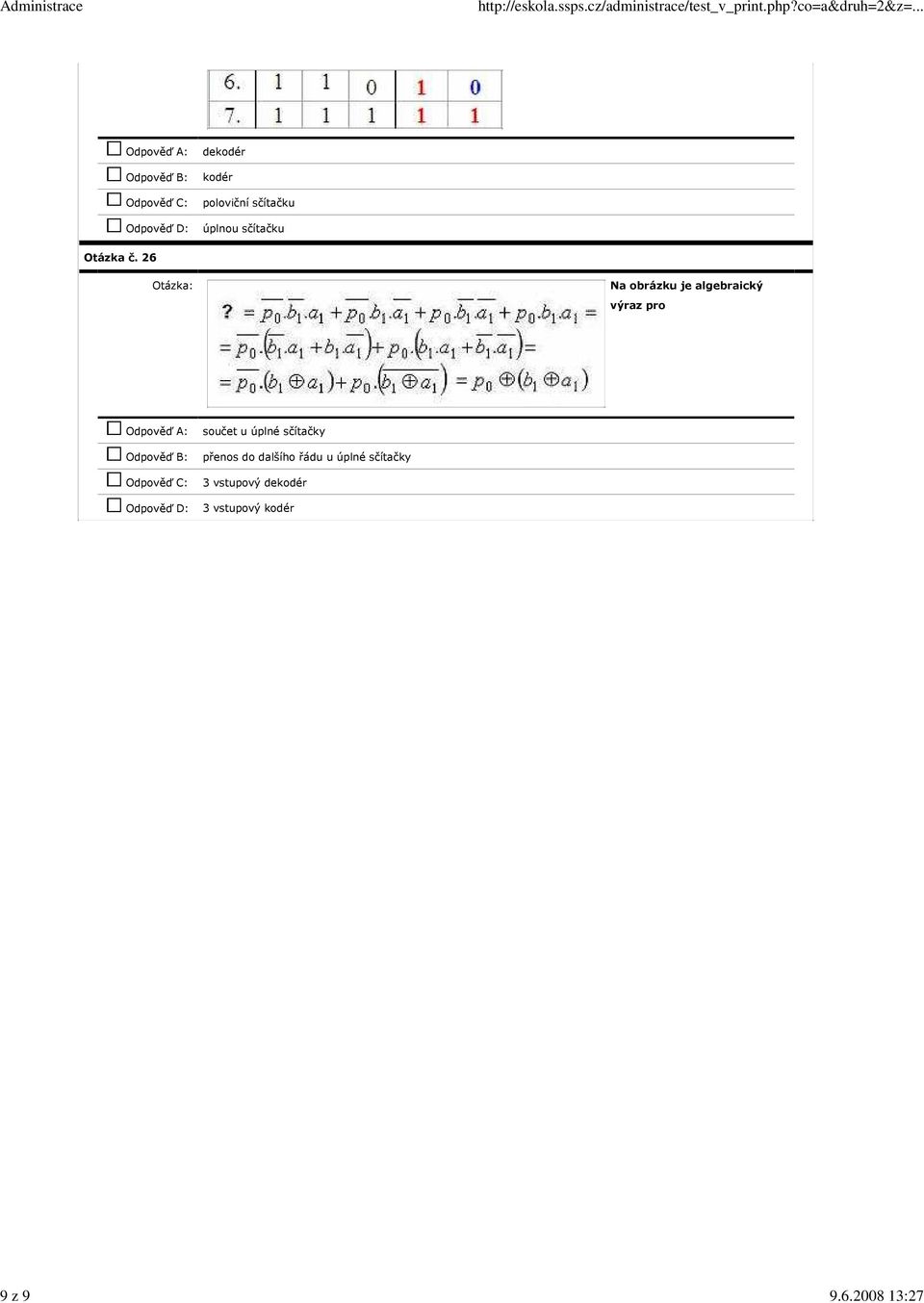

9 9 z :27 dekodér Odpověď B: kodér Odpověď C: poloviční sčítačku Odpověď D: úplnou sčítačku Otázka č. 26 Na obrázku je algebraický výraz pro součet u úplné sčítačky Odpověď B: přenos do dalšího řádu u úplné sčítačky Odpověď C: 3 vstupový dekodér Odpověď D: 3 vstupový kodér
