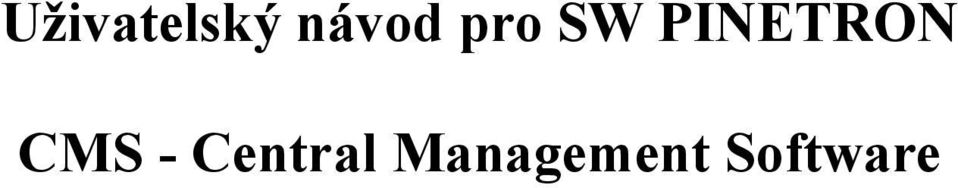

Uživatelský návod pro SW PINETRON. CMS - Central Management Software

Transkript

1 Uživatelský návod pro SW PINETRON CMS - Central Management Software

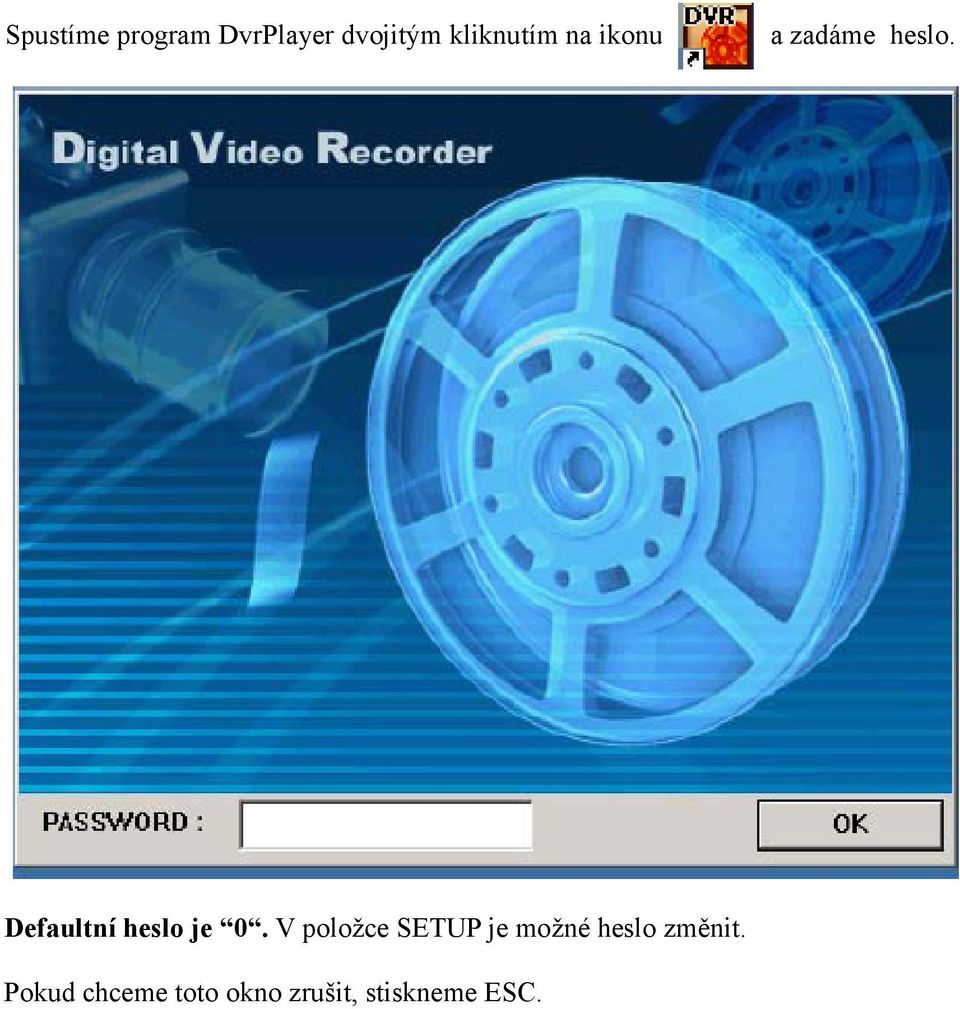

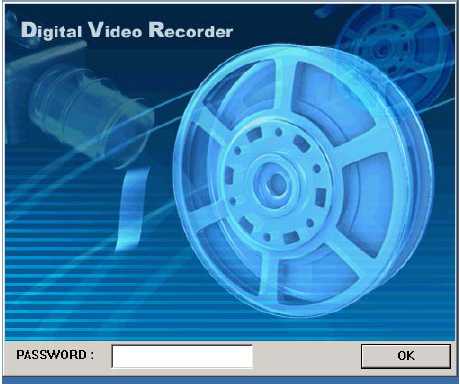

2 Spustíme program DvrPlayer dvojitým kliknutím na ikonu a zadáme heslo. Defaultní heslo je 0. V položce SETUP je možné heslo změnit. Pokud chceme toto okno zrušit, stiskneme ESC.

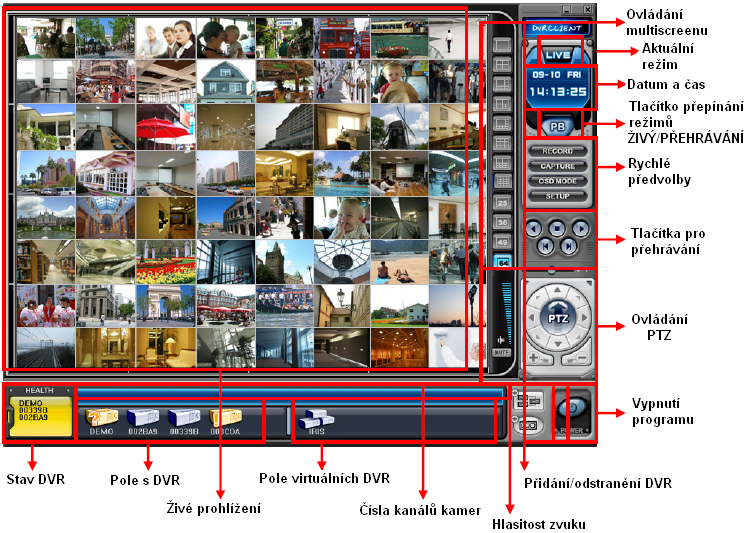

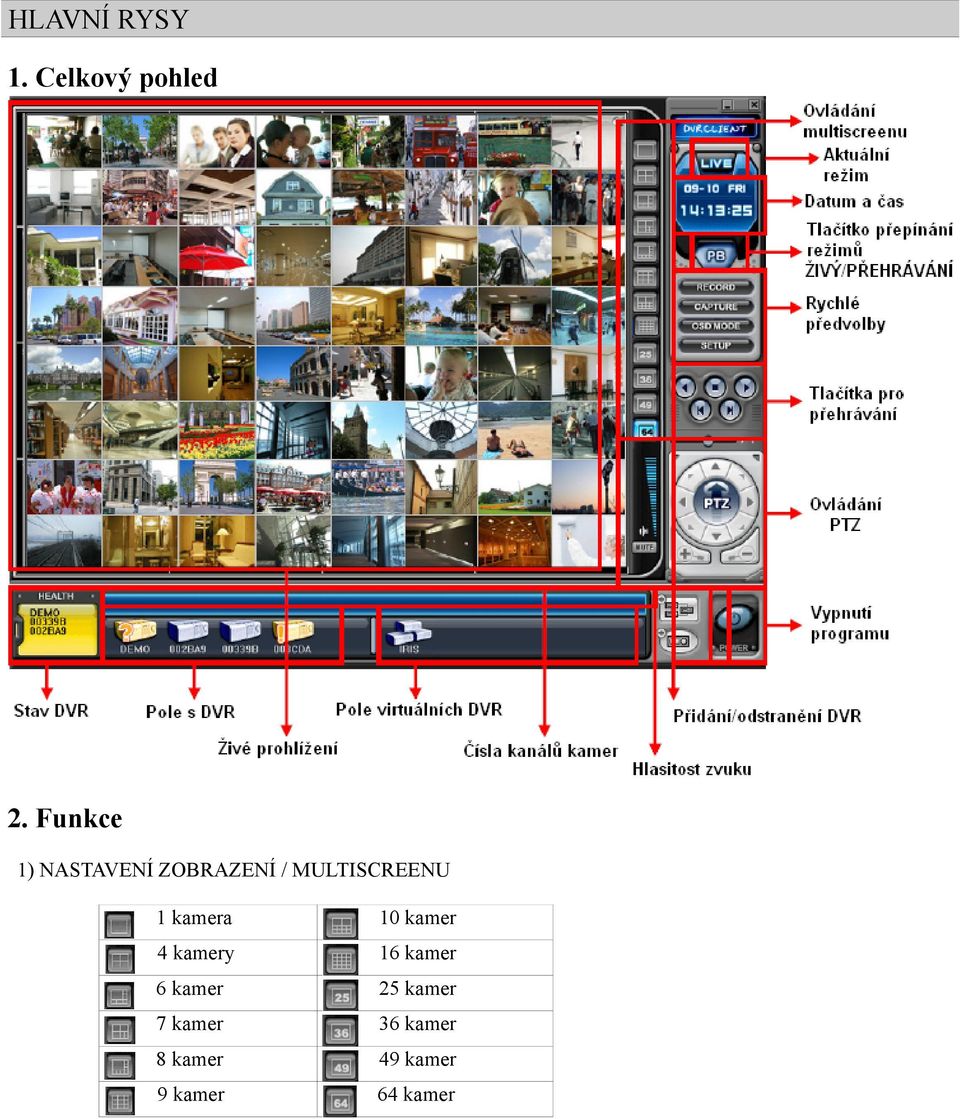

3 HLAVNÍ RYSY 1. Celkový pohled 2. Funkce 1) NASTAVENÍ ZOBRAZENÍ / MULTISCREENU 1 kamera 10 kamer 4 kamery 16 kamer 6 kamer 25 kamer 7 kamer 36 kamer 8 kamer 49 kamer 9 kamer 64 kamer

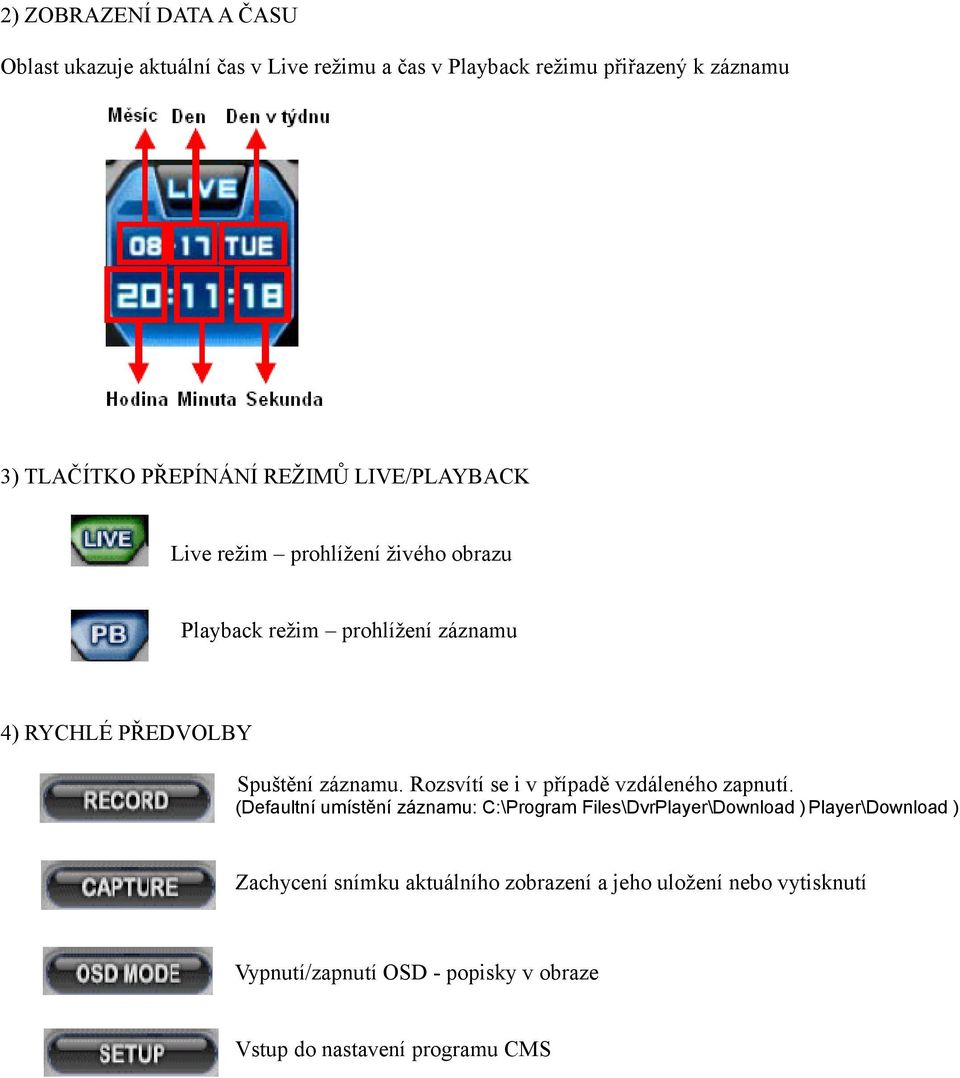

4 2) ZOBRAZENÍ DATA A ČASU Oblast ukazuje aktuální čas v Live režimu a čas v Playback režimu přiřazený k záznamu 3) TLAČÍTKO PŘEPÍNÁNÍ REŽIMŮ LIVE/PLAYBACK Live režim prohlížení živého obrazu Playback režim prohlížení záznamu 4) RYCHLÉ PŘEDVOLBY Spuštění záznamu. Rozsvítí se i v případě vzdáleného zapnutí. (Defaultní umístění záznamu: C:\Program Files\DvrPlayer\Download ) Player\Download ) Zachycení snímku aktuálního zobrazení a jeho uložení nebo vytisknutí Vypnutí/zapnutí OSD - popisky v obraze Vstup do nastavení programu CMS

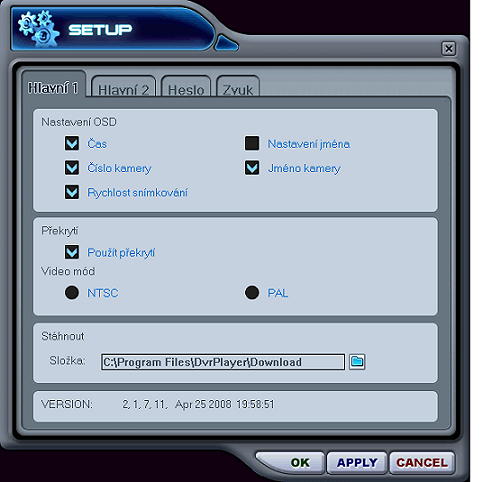

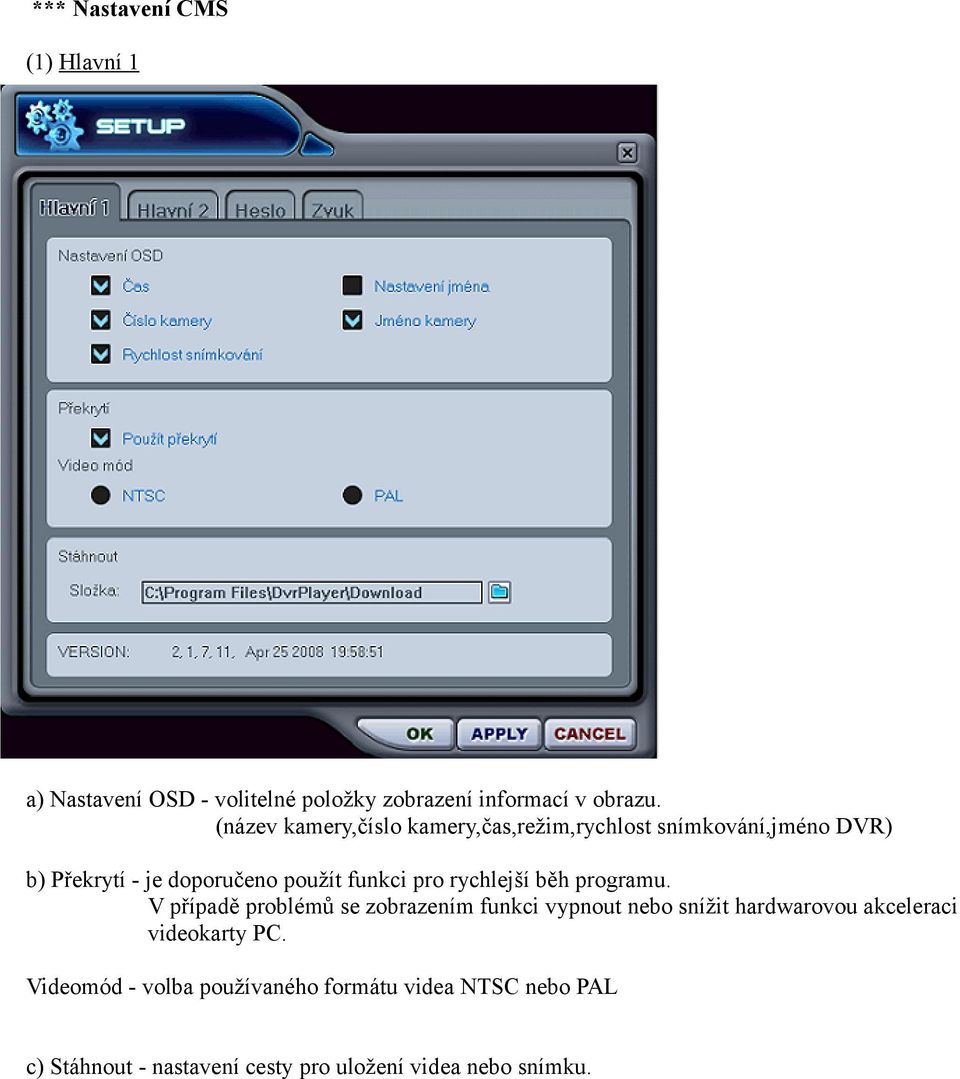

5 *** Nastavení CMS (1) Hlavní 1 a) Nastavení OSD - volitelné položky zobrazení informací v obrazu. (název kamery,číslo kamery,čas,režim,rychlost snímkování,jméno DVR) b) Překrytí - je doporučeno použít funkci pro rychlejší běh programu. V případě problémů se zobrazením funkci vypnout nebo snížit hardwarovou akceleraci videokarty PC. Videomód - volba používaného formátu videa NTSC nebo PAL c) Stáhnout - nastavení cesty pro uložení videa nebo snímku.

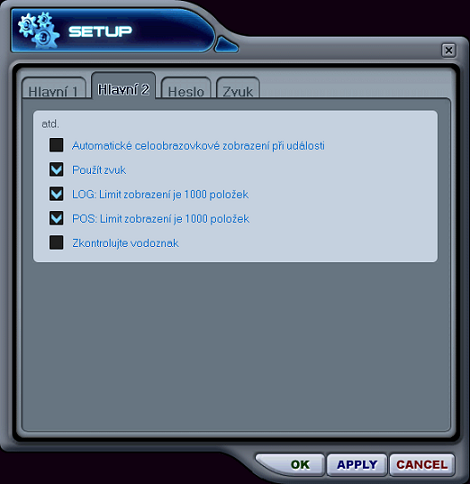

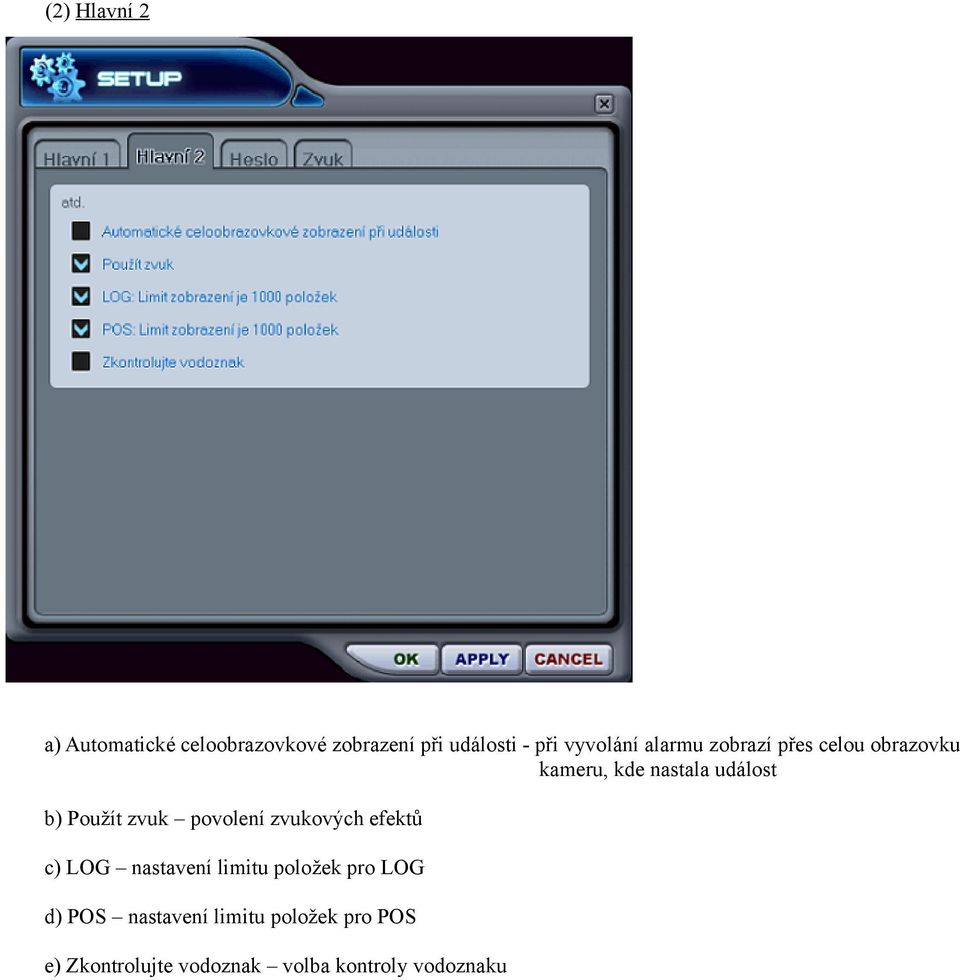

6 (2) Hlavní 2 a) Automatické celoobrazovkové zobrazení při události - při vyvolání alarmu zobrazí přes celou obrazovku kameru, kde nastala událost b) Použít zvuk povolení zvukových efektů c) LOG nastavení limitu položek pro LOG d) POS nastavení limitu položek pro POS e) Zkontrolujte vodoznak volba kontroly vodoznaku

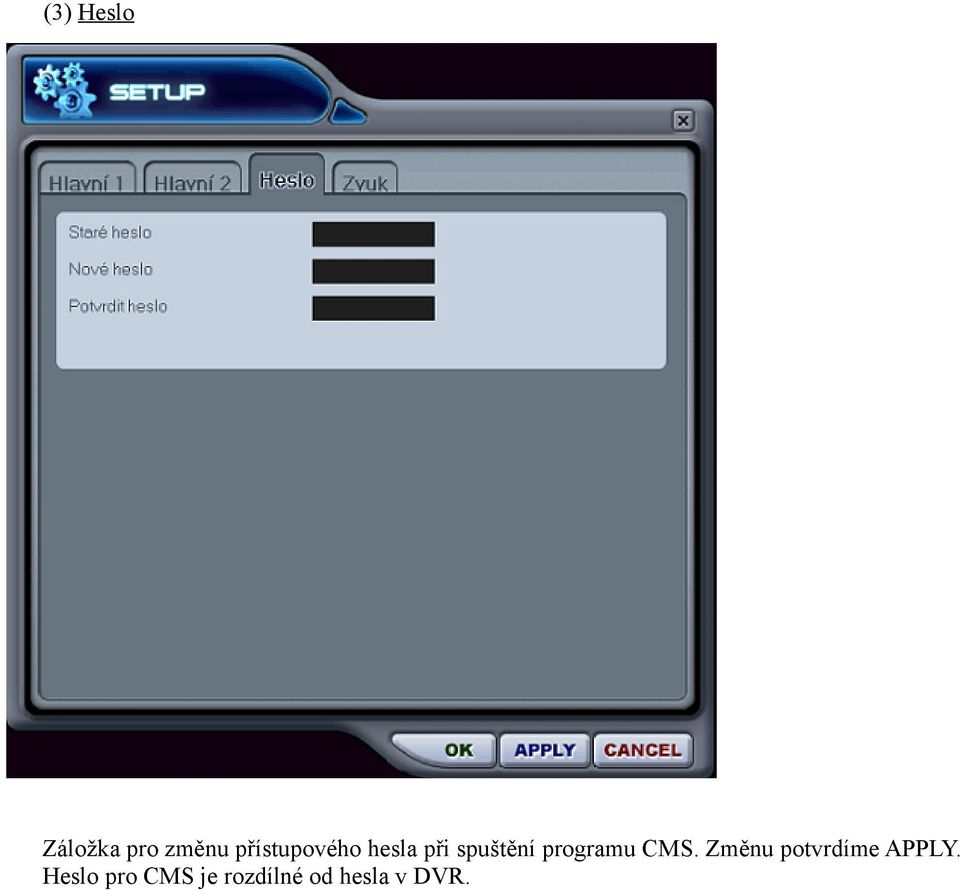

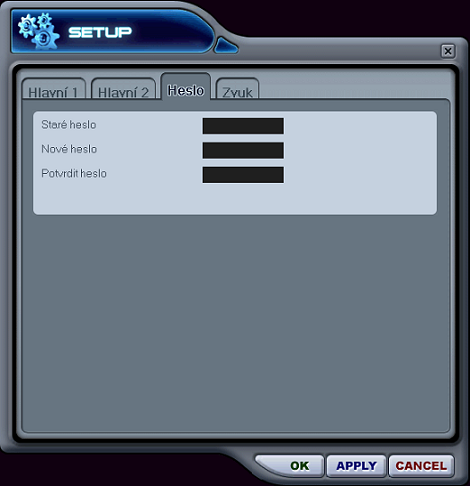

7 (3) Heslo Záložka pro změnu přístupového hesla při spuštění programu CMS. Změnu potvrdíme APPLY. Heslo pro CMS je rozdílné od hesla v DVR.

8 (4) Zvuk Záložka povolení zvukových upozornění při těchto stavech: připojení, odpojení, alarm, pohyb, ztráta videosignálu (5) Tlačítka pro přehrávání Tyto tlačítka jsou funkční pouze při prohlížení záznamu. 1- přehrávání vzad 2- zastavení prehrávání 3- přehrávání vpřed 4- posun o snímek vpřed 5- posun o snímek vzad 6- posunem tlačítka vlevo přehrávání zpomalí, vpravo zrychlí

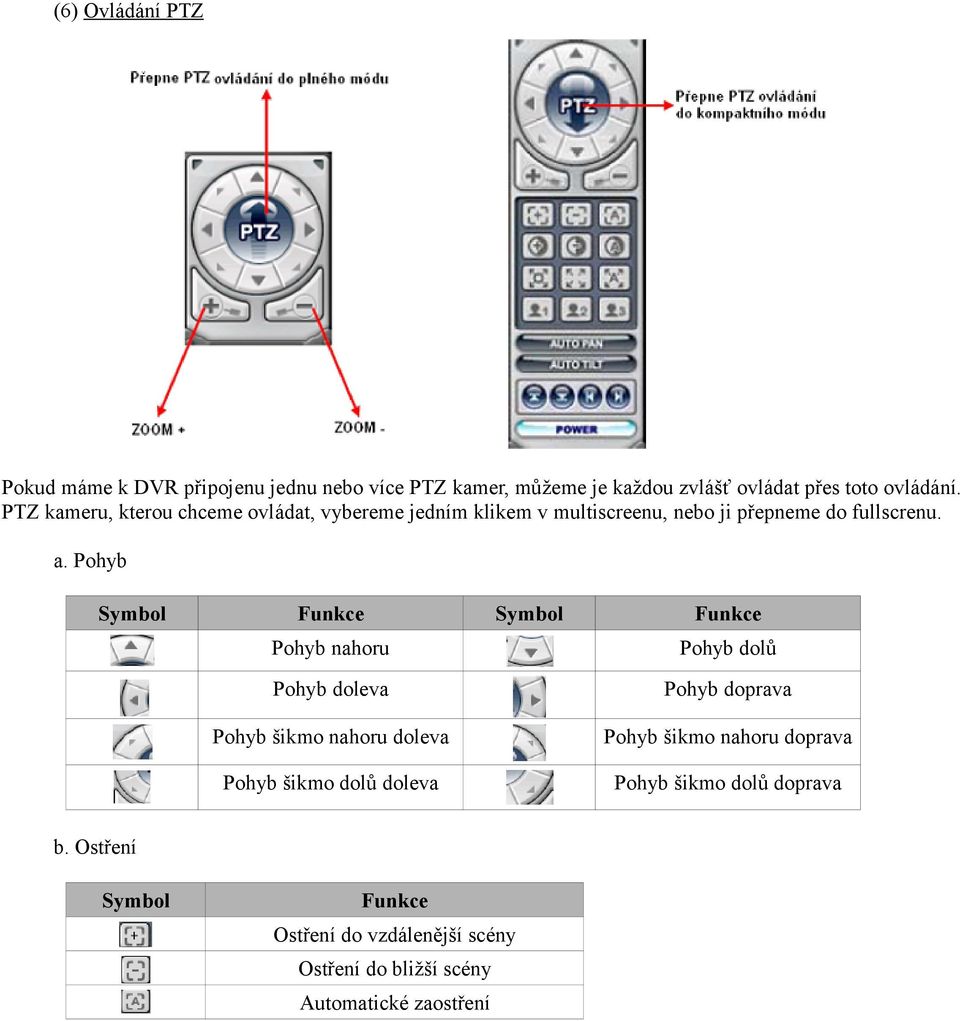

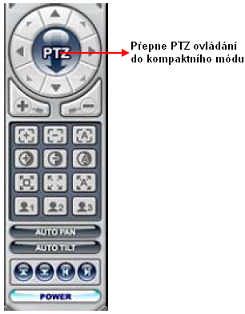

9 (6) Ovládání PTZ Pokud máme k DVR připojenu jednu nebo více PTZ kamer, můžeme je každou zvlášť ovládat přes toto ovládání. PTZ kameru, kterou chceme ovládat, vybereme jedním klikem v multiscreenu, nebo ji přepneme do fullscrenu. a. Pohyb Symbol Funkce Symbol Funkce Pohyb nahoru Pohyb dolů Pohyb doleva Pohyb šikmo nahoru doleva Pohyb šikmo dolů doleva Pohyb doprava Pohyb šikmo nahoru doprava Pohyb šikmo dolů doprava b. Ostření Symbol Funkce Ostření do vzdálenější scény Ostření do bližší scény Automatické zaostření

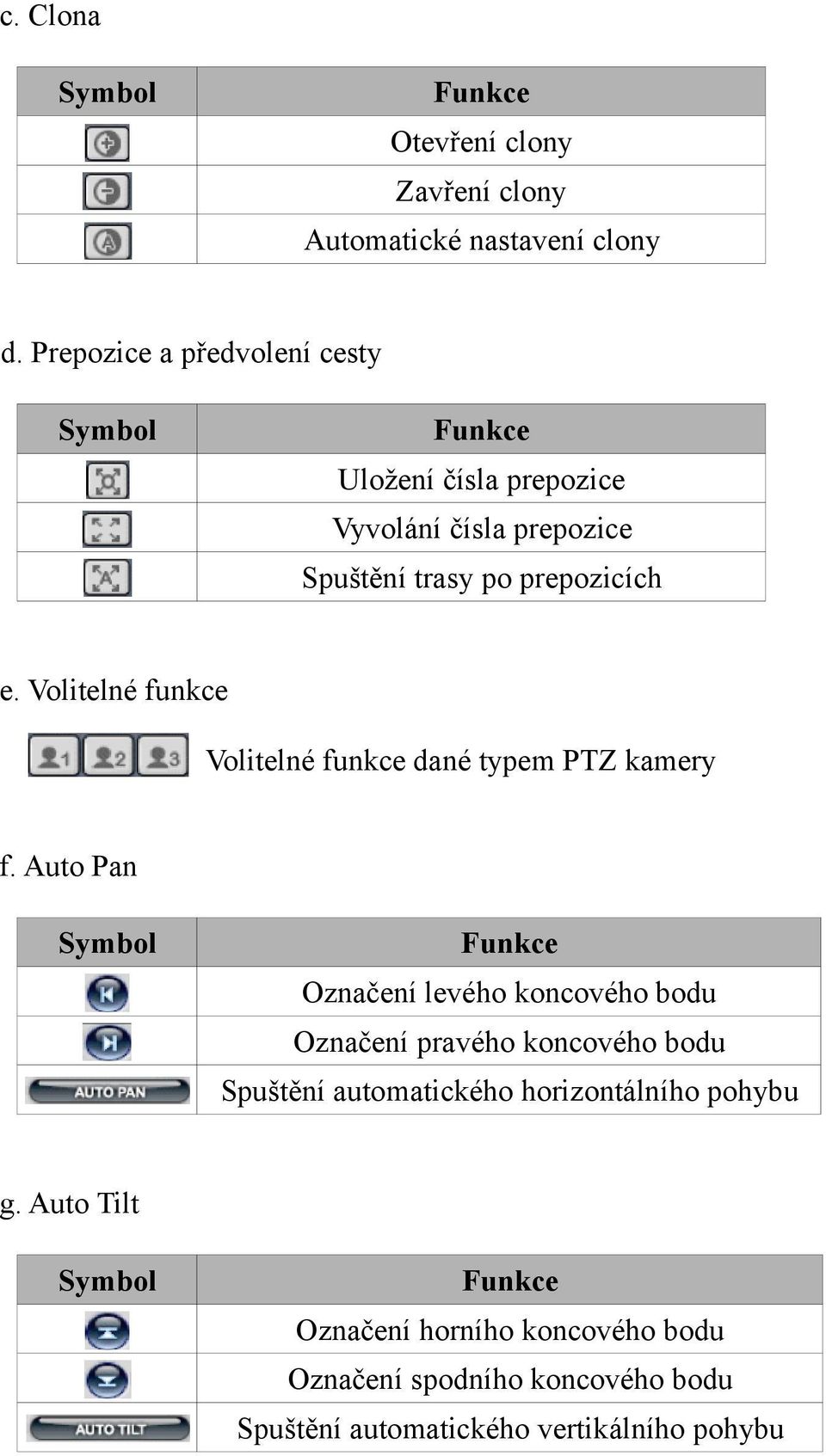

10 c. Clona Symbol Funkce Otevření clony Zavření clony Automatické nastavení clony d. Prepozice a předvolení cesty Symbol Funkce Uložení čísla prepozice Vyvolání čísla prepozice Spuštění trasy po prepozicích e. Volitelné funkce Volitelné funkce dané typem PTZ kamery f. Auto Pan Symbol Funkce Označení levého koncového bodu Označení pravého koncového bodu Spuštění automatického horizontálního pohybu g. Auto Tilt Symbol Funkce Označení horního koncového bodu Označení spodního koncového bodu Spuštění automatického vertikálního pohybu

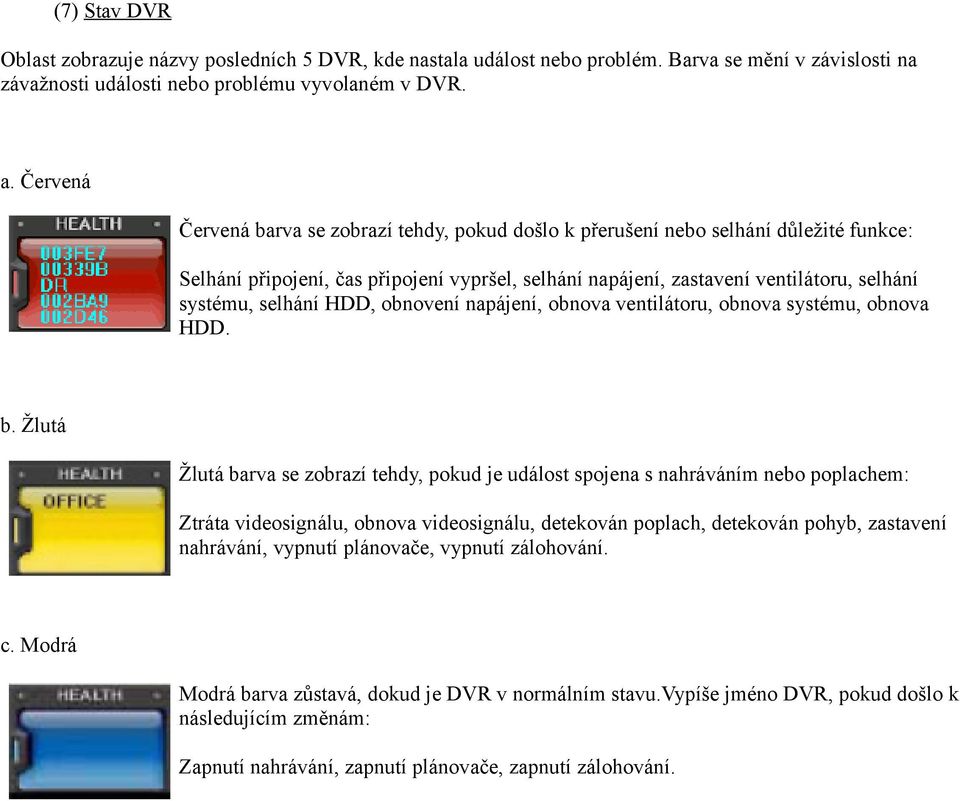

11 (7) Stav DVR Oblast zobrazuje názvy posledních 5 DVR, kde nastala událost nebo problém. Barva se mění v závislosti na závažnosti události nebo problému vyvolaném v DVR. a. Červená Červená barva se zobrazí tehdy, pokud došlo k přerušení nebo selhání důležité funkce: Selhání připojení, čas připojení vypršel, selhání napájení, zastavení ventilátoru, selhání systému, selhání HDD, obnovení napájení, obnova ventilátoru, obnova systému, obnova HDD. b. Žlutá Žlutá barva se zobrazí tehdy, pokud je událost spojena s nahráváním nebo poplachem: Ztráta videosignálu, obnova videosignálu, detekován poplach, detekován pohyb, zastavení nahrávání, vypnutí plánovače, vypnutí zálohování. c. Modrá Modrá barva zůstavá, dokud je DVR v normálním stavu.vypíše jméno DVR, pokud došlo k následujícím změnám: Zapnutí nahrávání, zapnutí plánovače, zapnutí zálohování.

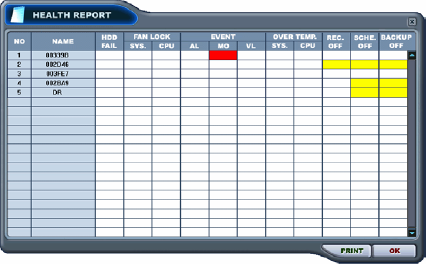

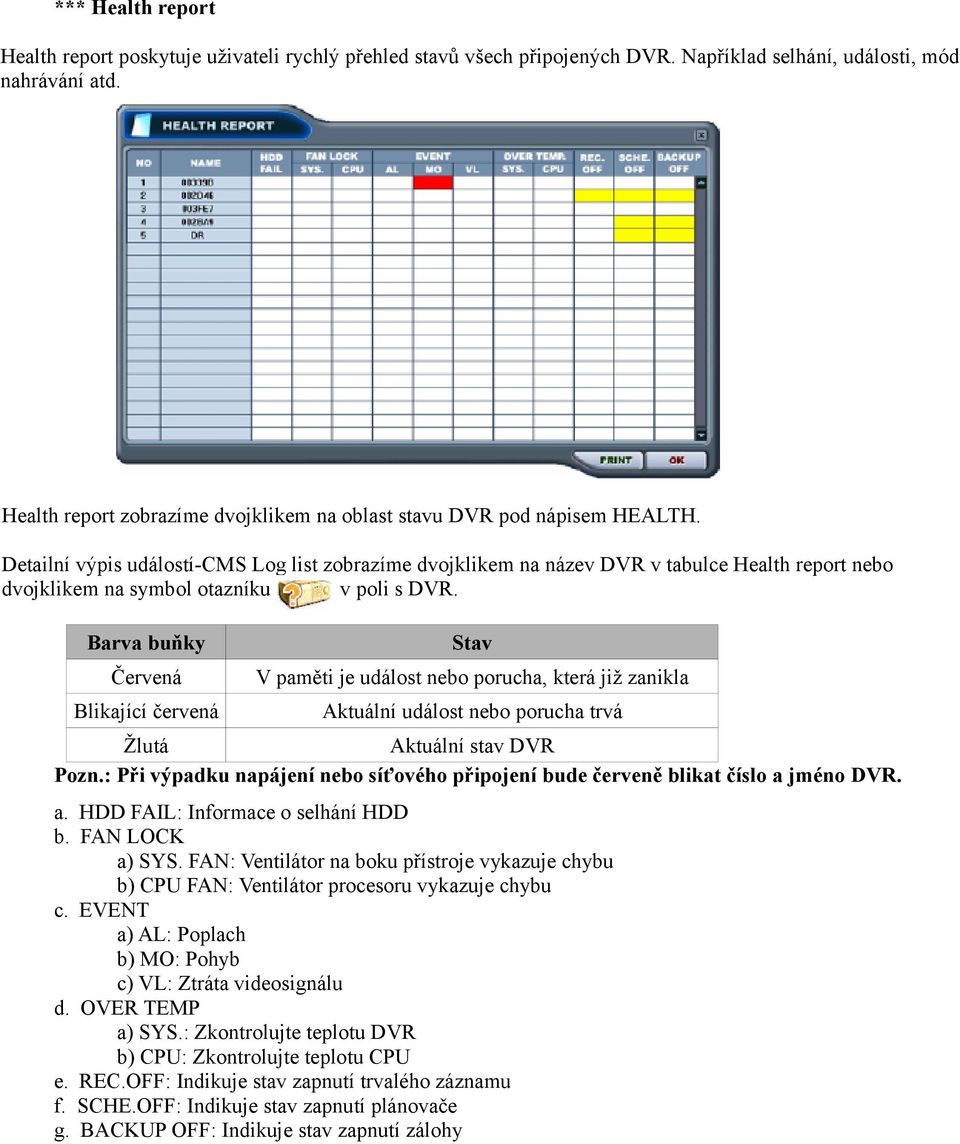

12 *** Health report Health report poskytuje uživateli rychlý přehled stavů všech připojených DVR. Například selhání, události, mód nahrávání atd. Health report zobrazíme dvojklikem na oblast stavu DVR pod nápisem HEALTH. Detailní výpis událostí-cms Log list zobrazíme dvojklikem na název DVR v tabulce Health report nebo dvojklikem na symbol otazníku v poli s DVR. Barva buňky Červená Blikající červená Stav V paměti je událost nebo porucha, která již zanikla Aktuální událost nebo porucha trvá Žlutá Aktuální stav DVR Pozn.: Při výpadku napájení nebo síťového připojení bude červeně blikat číslo a jméno DVR. a. HDD FAIL: Informace o selhání HDD b. FAN LOCK a) SYS. FAN: Ventilátor na boku přístroje vykazuje chybu b) CPU FAN: Ventilátor procesoru vykazuje chybu c. EVENT a) AL: Poplach b) MO: Pohyb c) VL: Ztráta videosignálu d. OVER TEMP a) SYS.: Zkontrolujte teplotu DVR b) CPU: Zkontrolujte teplotu CPU e. REC.OFF: Indikuje stav zapnutí trvalého záznamu f. SCHE.OFF: Indikuje stav zapnutí plánovače g. BACKUP OFF: Indikuje stav zapnutí zálohy

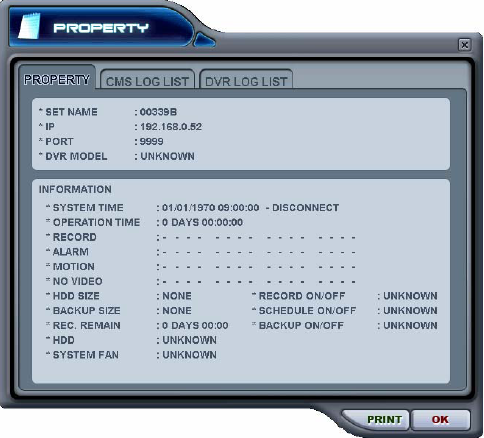

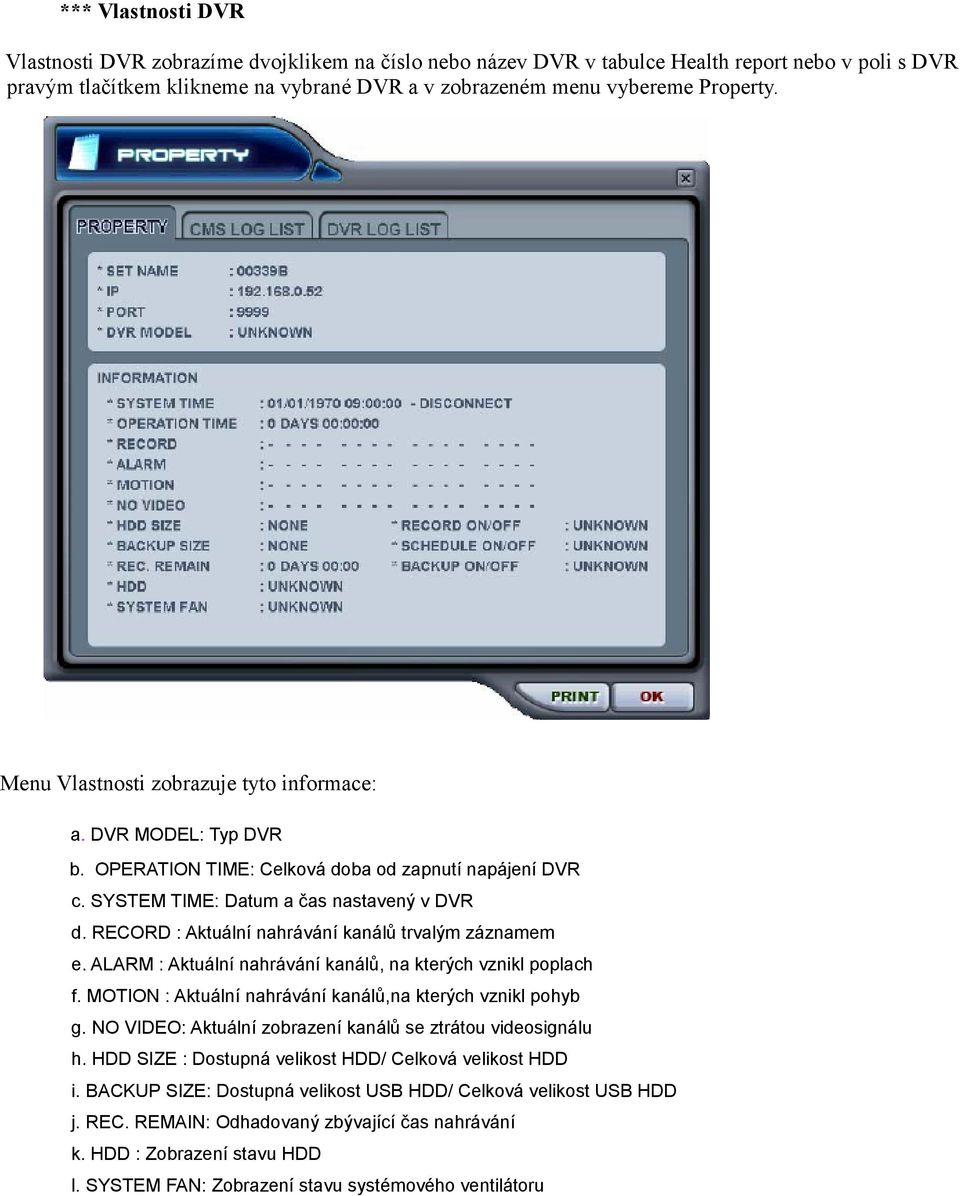

13 *** Vlastnosti DVR Vlastnosti DVR zobrazíme dvojklikem na číslo nebo název DVR v tabulce Health report nebo v poli s DVR pravým tlačítkem klikneme na vybrané DVR a v zobrazeném menu vybereme Property. Menu Vlastnosti zobrazuje tyto informace: a. DVR MODEL: Typ DVR b. OPERATION TIME: Celková doba od zapnutí napájení DVR c. SYSTEM TIME: Datum a čas nastavený v DVR d. RECORD : Aktuální nahrávání kanálů trvalým záznamem e. ALARM : Aktuální nahrávání kanálů, na kterých vznikl poplach f. MOTION : Aktuální nahrávání kanálů,na kterých vznikl pohyb g. NO VIDEO: Aktuální zobrazení kanálů se ztrátou videosignálu h. HDD SIZE : Dostupná velikost HDD/ Celková velikost HDD i. BACKUP SIZE: Dostupná velikost USB HDD/ Celková velikost USB HDD j. REC. REMAIN: Odhadovaný zbývající čas nahrávání k. HDD : Zobrazení stavu HDD l. SYSTEM FAN: Zobrazení stavu systémového ventilátoru

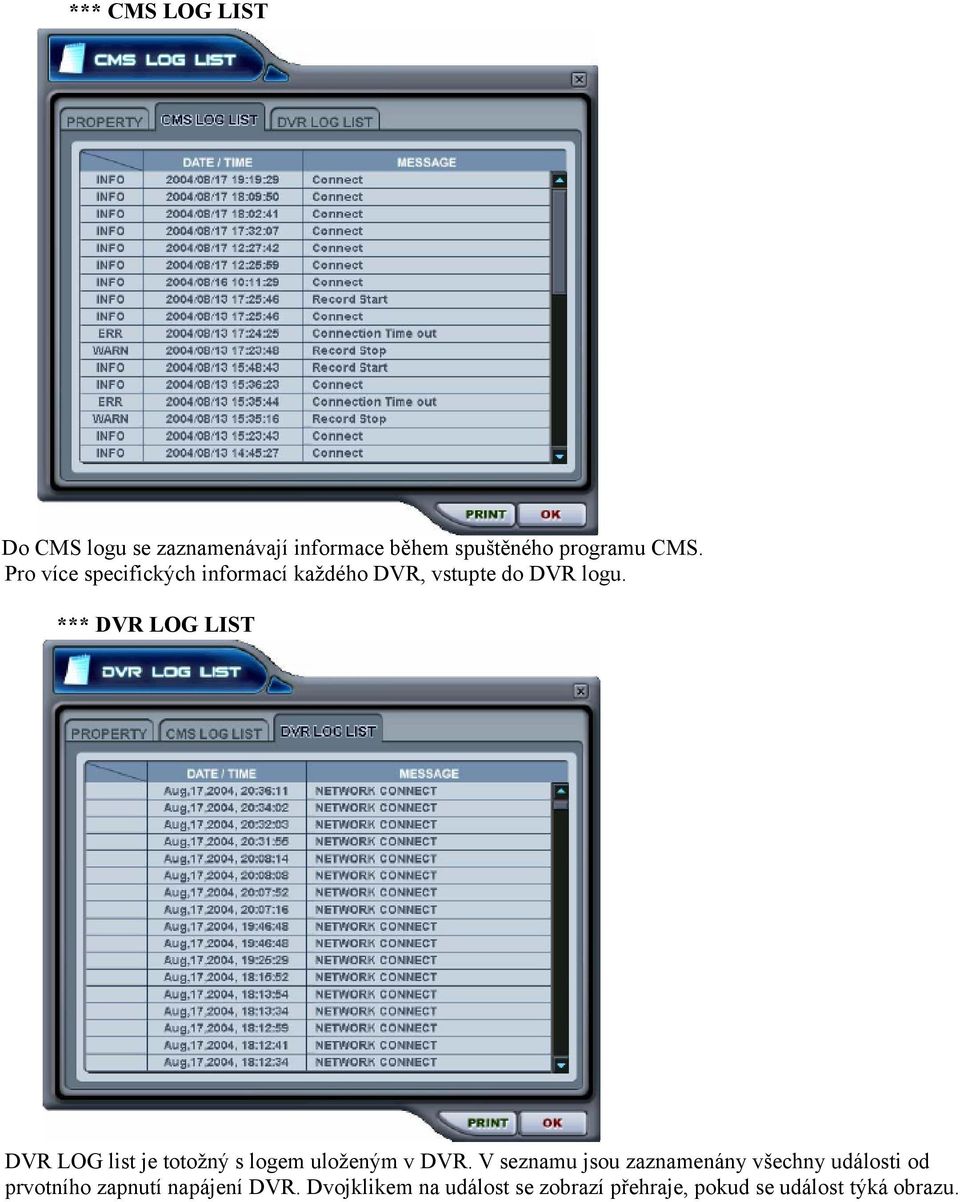

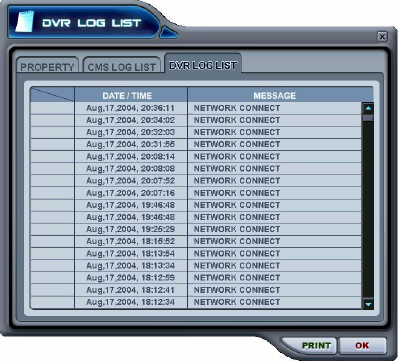

14 *** CMS LOG LIST Do CMS logu se zaznamenávají informace během spuštěného programu CMS. Pro více specifických informací každého DVR, vstupte do DVR logu. *** DVR LOG LIST DVR LOG list je totožný s logem uloženým v DVR. V seznamu jsou zaznamenány všechny události od prvotního zapnutí napájení DVR. Dvojklikem na událost se zobrazí přehraje, pokud se událost týká obrazu.

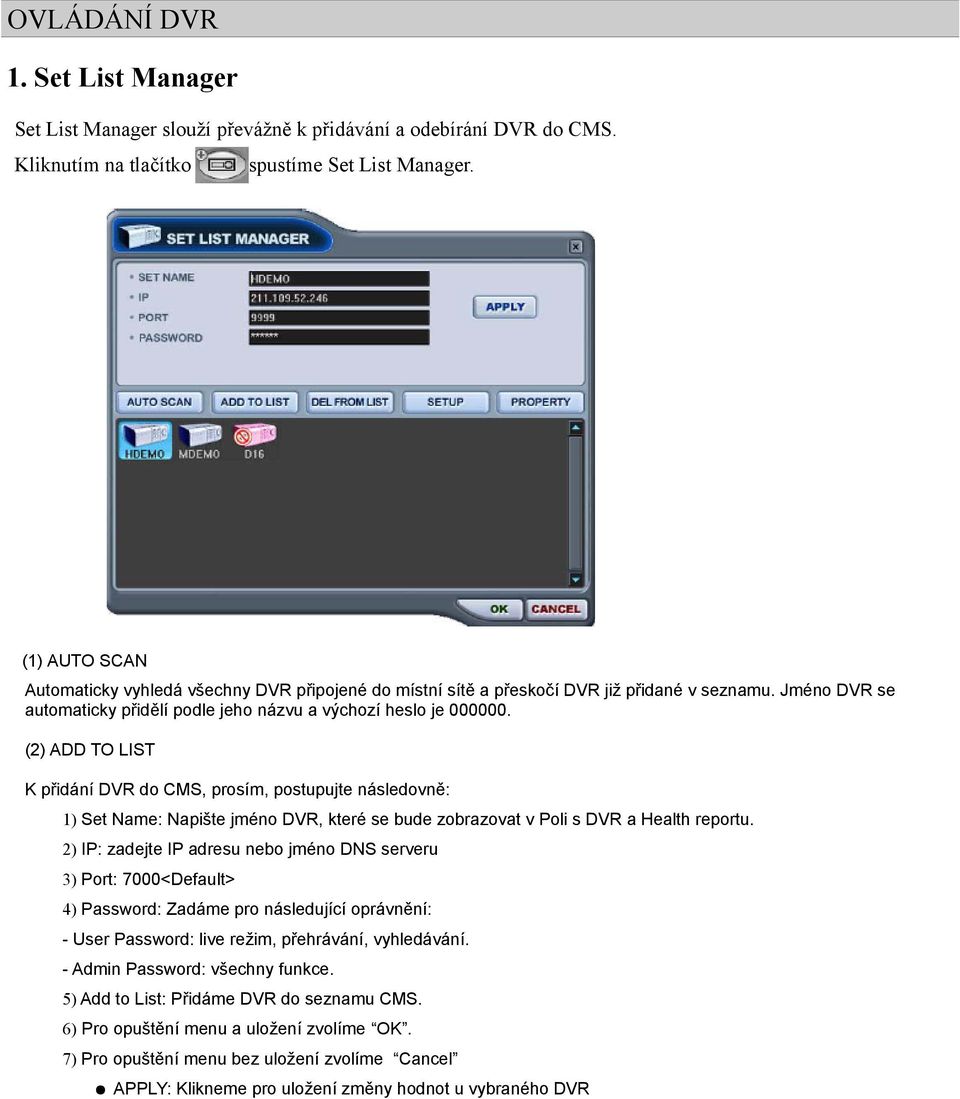

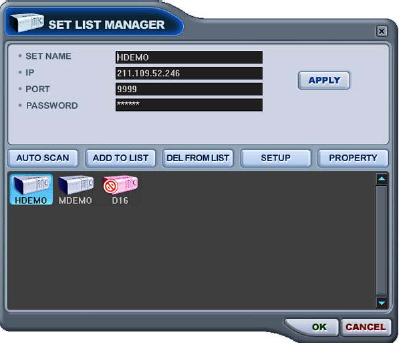

15 OVLÁDÁNÍ DVR 1. Set List Manager Set List Manager slouží převážně k přidávání a odebírání DVR do CMS. Kliknutím na tlačítko spustíme Set List Manager. (1) AUTO SCAN Automaticky vyhledá všechny DVR připojené do místní sítě a přeskočí DVR již přidané v seznamu. Jméno DVR se automaticky přidělí podle jeho názvu a výchozí heslo je (2) ADD TO LIST K přidání DVR do CMS, prosím, postupujte následovně: 1) Set Name: Napište jméno DVR, které se bude zobrazovat v Poli s DVR a Health reportu. 2) IP: zadejte IP adresu nebo jméno DNS serveru 3) Port: 7000<Default> 4) Password: Zadáme pro následující oprávnění: - User Password: live režim, přehrávání, vyhledávání. - Admin Password: všechny funkce. 5) Add to List: Přidáme DVR do seznamu CMS. 6) Pro opuštění menu a uložení zvolíme OK. 7) Pro opuštění menu bez uložení zvolíme Cancel APPLY: Klikneme pro uložení změny hodnot u vybraného DVR

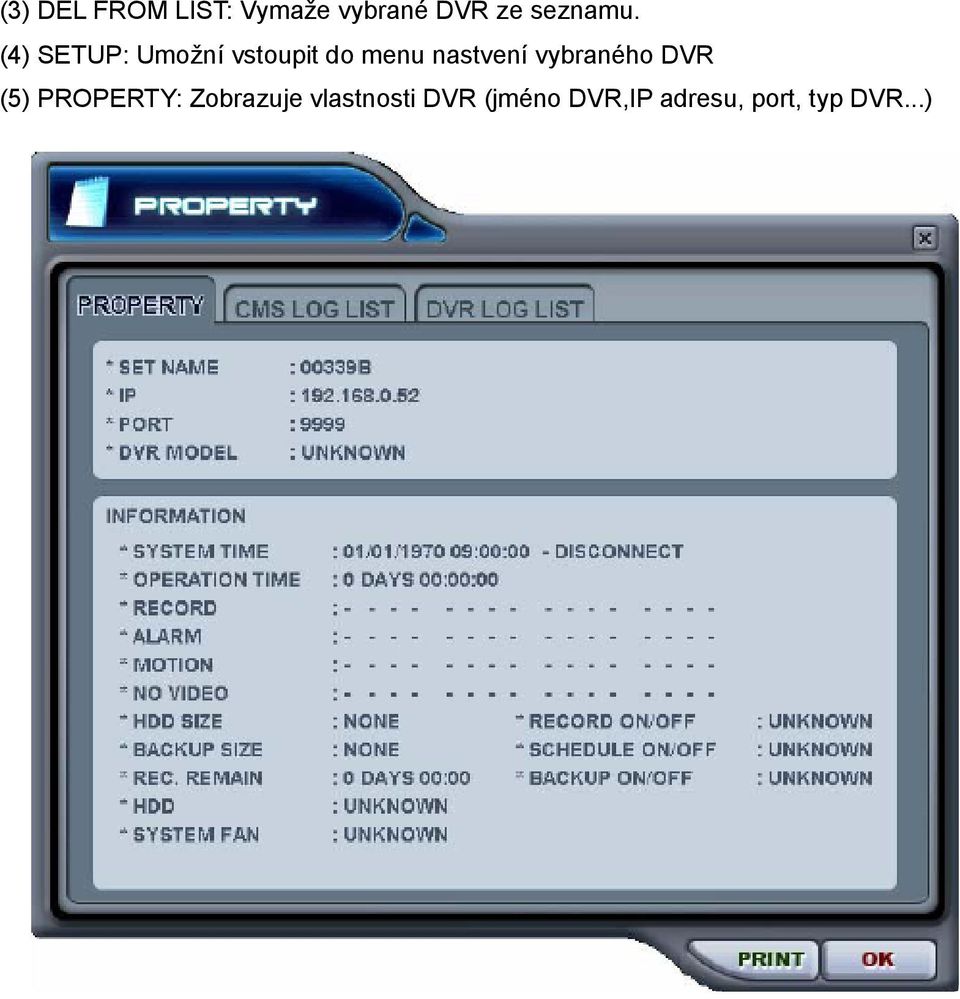

16 (3) DEL FROM LIST: Vymaže vybrané DVR ze seznamu. (4) SETUP: Umožní vstoupit do menu nastvení vybraného DVR (5) PROPERTY: Zobrazuje vlastnosti DVR (jméno DVR,IP adresu, port, typ DVR...)

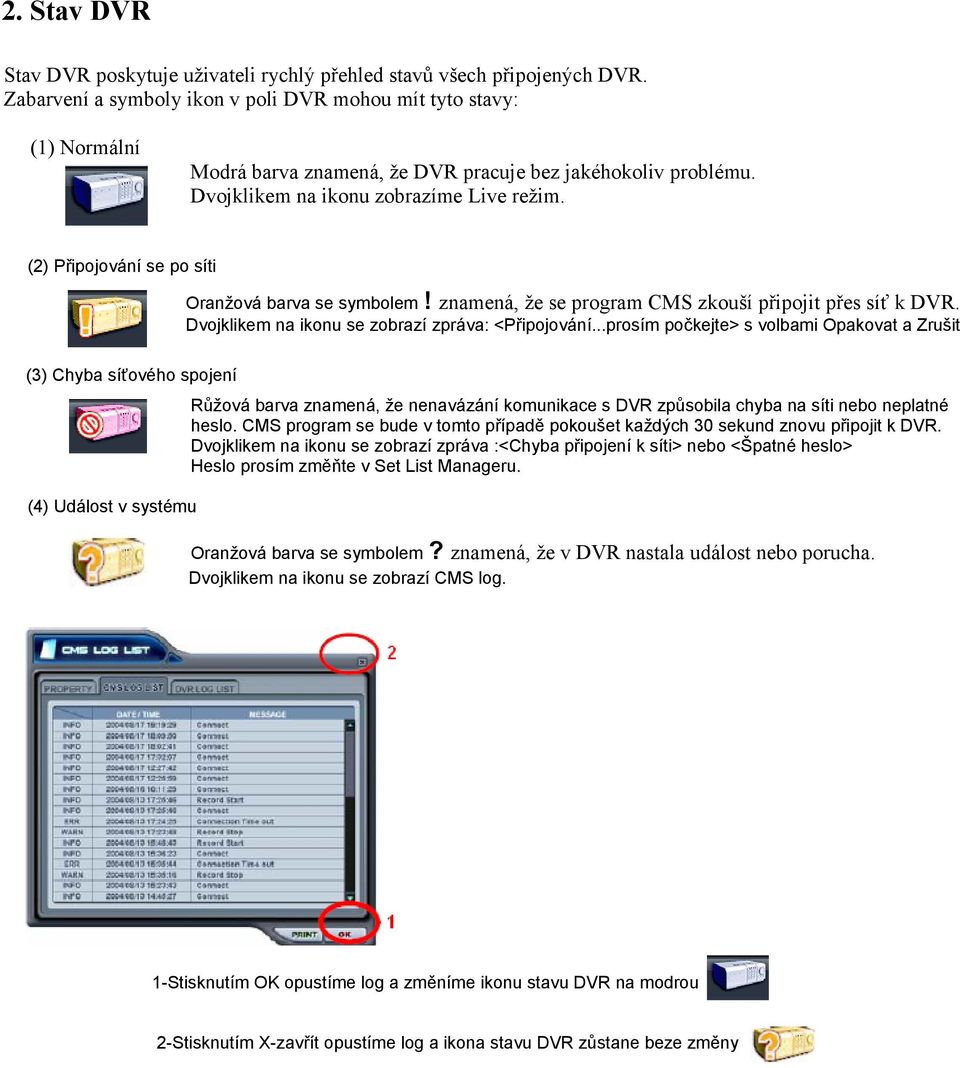

17 2. Stav DVR Stav DVR poskytuje uživateli rychlý přehled stavů všech připojených DVR. Zabarvení a symboly ikon v poli DVR mohou mít tyto stavy: (1) Normální Modrá barva znamená, že DVR pracuje bez jakéhokoliv problému. Dvojklikem na ikonu zobrazíme Live režim. (2) Připojování se po síti Oranžová barva se symbolem! znamená, že se program CMS zkouší připojit přes síť k DVR. Dvojklikem na ikonu se zobrazí zpráva: <Připojování...prosím počkejte> s volbami Opakovat a Zrušit (3) Chyba síťového spojení (4) Událost v systému Růžová barva znamená, že nenavázání komunikace s DVR způsobila chyba na síti nebo neplatné heslo. CMS program se bude v tomto případě pokoušet každých 30 sekund znovu připojit k DVR. Dvojklikem na ikonu se zobrazí zpráva :<Chyba připojení k síti> nebo <Špatné heslo> Heslo prosím změňte v Set List Manageru. Oranžová barva se symbolem? znamená, že v DVR nastala událost nebo porucha. Dvojklikem na ikonu se zobrazí CMS log. 1-Stisknutím OK opustíme log a změníme ikonu stavu DVR na modrou 2-Stisknutím X-zavřít opustíme log a ikona stavu DVR zůstane beze změny

18 3. Indikace kamer Indikace kamer podává informace o stavu jednotlivých kamerových vstupů. Tato doplňková funkce se zobrazuje v pruhu kamer nad polem s DVR. (1) Zvolíme DVR (2) potom se zobrazí pruh s informacemi o stavu kamer (3) Význam stavů kamer: 1) modrá : kamera je připojena, ale není nahrávána 2) tmavě modrá : kamera není připojena-ztráta obrazu 3) červená : kamera je nahrávána

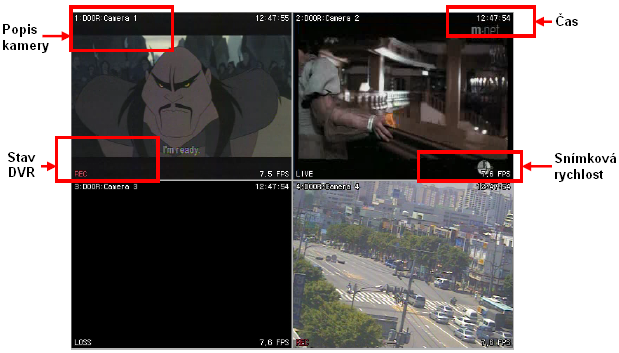

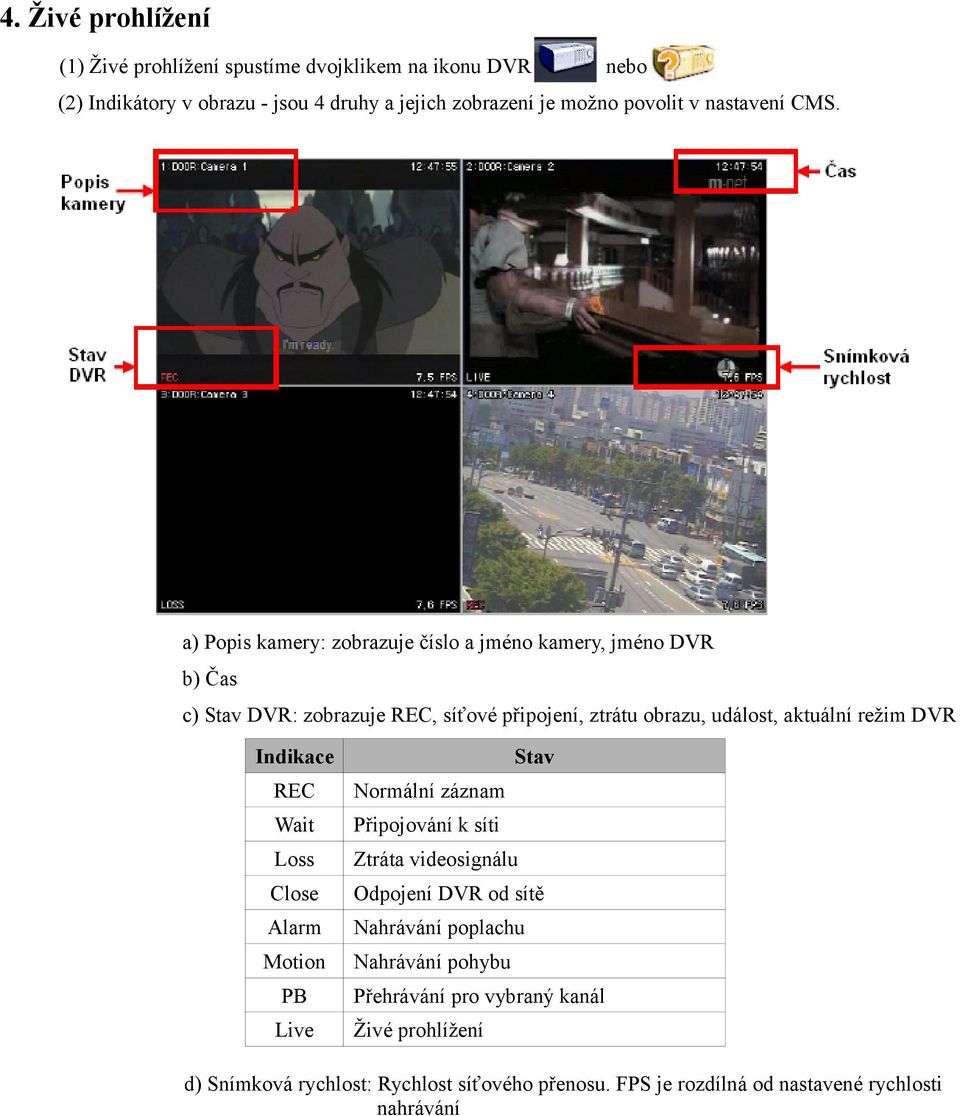

19 4. Živé prohlížení (1) Živé prohlížení spustíme dvojklikem na ikonu DVR nebo (2) Indikátory v obrazu - jsou 4 druhy a jejich zobrazení je možno povolit v nastavení CMS. a) Popis kamery: zobrazuje číslo a jméno kamery, jméno DVR b) Čas c) Stav DVR: zobrazuje REC, síťové připojení, ztrátu obrazu, událost, aktuální režim DVR Indikace REC Normální záznam Wait Připojování k síti Loss Ztráta videosignálu Stav Close Odpojení DVR od sítě Alarm Nahrávání poplachu Motion Nahrávání pohybu PB Přehrávání pro vybraný kanál Live Živé prohlížení d) Snímková rychlost: Rychlost síťového přenosu. FPS je rozdílná od nastavené rychlosti nahrávání

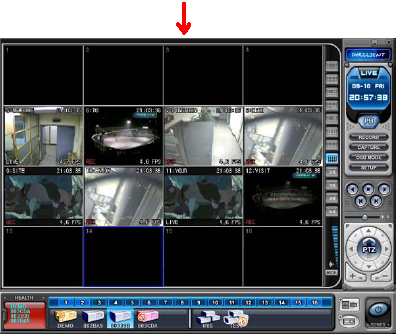

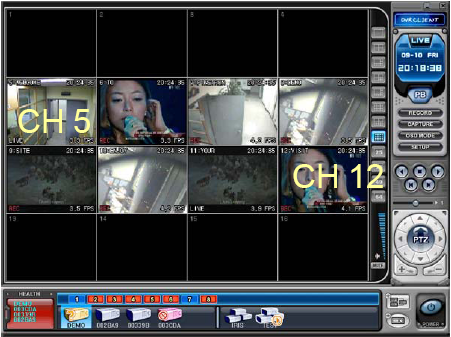

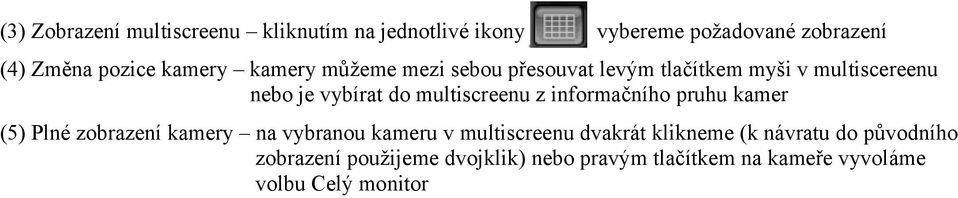

20 (3) Zobrazení multiscreenu kliknutím na jednotlivé ikony vybereme požadované zobrazení (4) Změna pozice kamery kamery můžeme mezi sebou přesouvat levým tlačítkem myši v multiscereenu nebo je vybírat do multiscreenu z informačního pruhu kamer (5) Plné zobrazení kamery na vybranou kameru v multiscreenu dvakrát klikneme (k návratu do původního zobrazení použijeme dvojklik) nebo pravým tlačítkem na kameře vyvoláme volbu Celý monitor

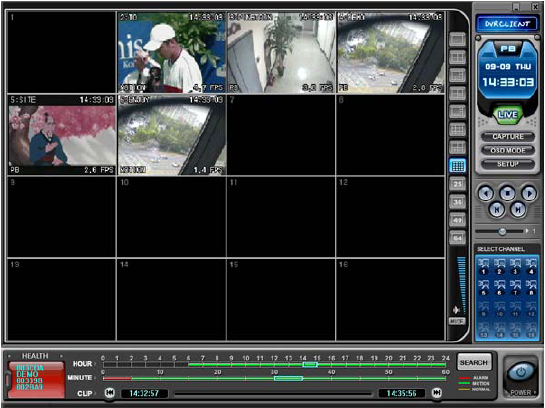

21 5. Přehrávání Přehrávání záznamů je možné z DVR, které jsou zobrazeny v poli DVR. Záznamy je možné prohlížet nebo uložit videosoubory na PC. Na rozdíl od živého režimu, je v režimu přehrávání možné pracovat pouze s jedním DVR. (1) K přepnutí do režimu přehrávání stiskneme tlačítko PB (2) Režim přehrávání vypadá takto: (3) Stiskem tlačítka se zobrazí okno Remote search k přístupu do záznamů. (4) Záložkami nebo zvolíme možnost přehrání vzdáleného nebo místního záznamu.

22 1) Vzdálené přehrávání Vzdálené přehrávání umožňuje přímé přehrání záznamu z DVR přidaných v seznamu. (1) Vybereme záložku a následně DVR, ze kterého chceme přehrát záznam (2) Zobrazí se grafické znázornění videozáznamů uložených na HDD v DVR. Záznamy jsou barevně rozlišeny: Alarm-červeně Pohyb-zeleně Normální-žlutě (3) V kalendáři vybereme den a následně na časové ose hodinu a minutu (po 5min.) záznamu. Kliknutím a roztáhnutím v časové ose můžeme vybrat více minut. Tlačítkem spustíme přehrávání.

23 2) Vzdálené zálohování Vzdálené zálohování umožňuje uložení záznamu na vzdáleně připojené PC. (1) Vybereme záložku a následně DVR, ze kterého chceme zálohovat záznam (2) Zobrazí se grafické znázornění videozáznamů uložených na HDD v DVR (3) Vybereme datum a čas, tlačítkem spustíme zálohování. Ukládá se do tohoto umístění: C:\Program Files\DvrPlayer\Download. Umístění můžeme změnit v menu nastavení CMS-Setup. a) BEGIN-END: počáteční a koncový čas souboru b) CURRENT: aktuální čas stahovaného souboru c) CANCEL: zrušení zálohování d) DOWNLOAD COMPLETE: po dokončení zálohování se toto zobrazí místo aktuálního času a stiskneme

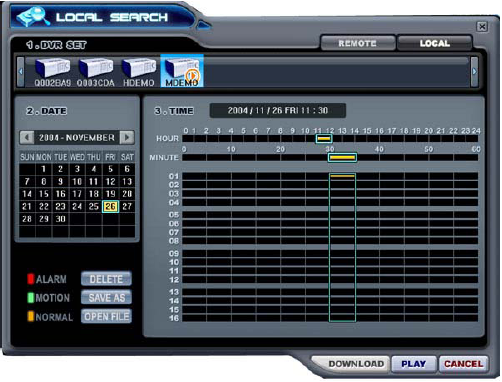

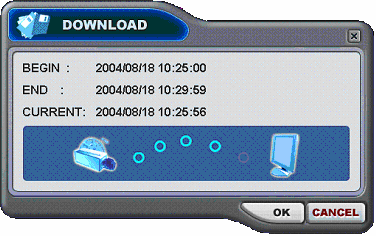

24 3) Místní přehrávání Místní přehrávání slouží k prohlížení záznamů uložených v PC prostřednictvím CMS. 1) Vybereme záložku 2) Local search zobrazí grafické znázornění videozáznamů uložených na HDD v PC. 3) Vybereme DVR, datum a čas, tlačítkem spustíme přehrávání. 4) Popis tlačítek: - smazání vybraného souboru z PC - uložení vybraného souboru do jiného adresáře nebo jiné jednotky v PC - otevření souboru z jiného umístění nebo jiné jednotky (CD,USB disk)

25 6. Nastavení DVR Menu Nastavení DVR umožňuje modofikovat nastavení systému prostřednictvím CMS programu. Menu zobrazíme tak, že na vybraném DVR pravým tlačítkem vyvoláme kontextové menu a zvolíme Nastavení. Zobrazí se tyto možnosti nastavení DVR: (1) Nastavení Displaye 1) Nastavení zobrazení 2) Nastavení sekvence a: zobrazení/skrytí informační lišty na hlavním monitoru b: zobrazení/nezobrazení čísla a názvu kamery c: volba barvy okrajové čáry a pozadí

26 2) Nastavení sekvence a: Interval sekvence 5-30sec. b: volba módu sekvence c: volba kamer pro zobrazení v celoobrazovkovém módu (2) Nastavení kamer a: výběr kamery b: skrytí v živém režimu c: nastavení jasu, kontrastu, barvy vybrané kamery d: popis kamery (až 12 znaků) e: výběr PTZ kamery nebo protokolu f: ID adresa PTZ kamery

27 (3) Nastavení detekce pohybu a: čas záznamu po vyvolání detekce pohybu (10-300s) b: výběr kamery c: citlivost na pohyb (1-nízká,20vysoká) d: mřížka pro nastavení zóny detekce pohybu. Výběr buď z předvolených obrazců nebo ruční detailní nastavení-levým klikem označení, pravým odznačení (4) Normální záznam a: povolení/zakázání záznamu na dané kameře b: kvalita záznamu v pěti stupních c: volba počtu zaznamenaných snímků za sekundu d: povolení/zakázání nahrávání zvuku e: povolení/zakázání nahrávání v závislosti na pohybu

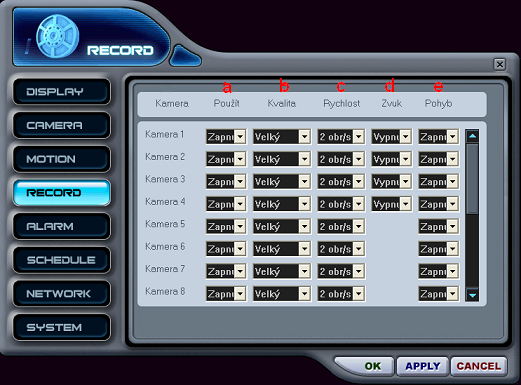

28 (5) Záznam alarmem 1) Nastavení záznamu a: povolení/zakázání záznamu při alarmu na dané kameře b: kvalita záznamu v pěti stupních c: volba počtu zaznamenaných snímků za sekundu d: povolení/zakázání nahrávání zvuku e: volba klidového stavu alarmového kontaktu relé (Normal Open,Normal Close) 2) Nastavení alarmu a: čas záznamu po vyvolání alarmu (10-300s) b:vše-záznam na všech kamerách nezávisle na kterém vstupu je detekován alarm. 1:1-Záznam na kameře, kde je vyvolán alarm. c: zapnutí/vypnutí bzučáku při vyvolání alarmu d: nastavení spínání výstupních alarmových relé v závislosti na definované události: Ztráta videosignálu, pohybu, všech alarmů, spražených alarmu (1-4) a systému. e: volba považování pohybu jako alarm

29 (6) Záznam časovým plánem Kliknutím vybereme den, ve kterém chceme nastavit časový plán. Zobrazí se detailní nabídka nastavení plánu pro vybraný den. Zadáme počáteční a konečný čas, potom zvolíme mód nahrávání. Změny potvrdíme OK nebo menu opustíme bez uložení CANCEL.

30 Zde definujeme nastavení pro jednotlivé módy. Diagram plánovače graficky zobrazuje aktivované nahrávací módy 1-4, které byly korektně nastaveny.

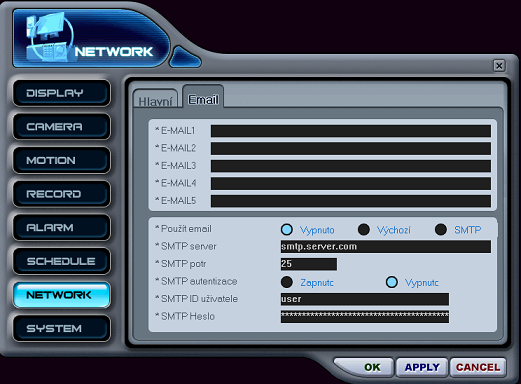

31 (7) Nastavení sítě 1) Hlavní V této záložce jsou informace o síťovém nastavení DVR. a: umožňuje omezit rychlost sítě. Výchozí je neomezeno. Dále volba od 64kBps do 8MBps. b: zakázaní možnosti síťových zařízení získávat odezvu c: nemožnost automatického nalezení v síti 2) DVR umožňuje zasílat alarmové zprávy až na pět odlišných ových adres. Zaslání obrázku při alarmu, zprávy při ztrátě obrazu, napájení nebo chyb HDD.

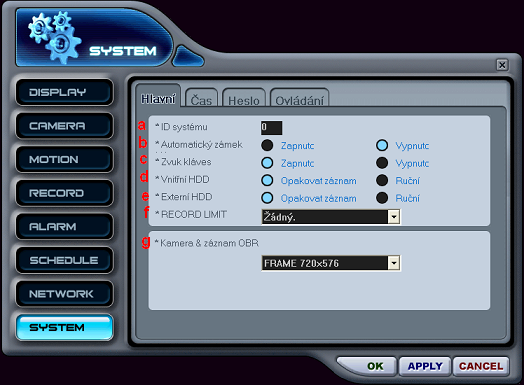

32 (8) Systémové nastavení 1) Hlavní a: nastavení ID DVR pro dálkové ovládání pomocí dálkového ovladače nebo externí klávesnice b: povolení/zakázání automatického zámku kláves na DVR c: povolení/zakázání zvuku kláves při stisku na DVR d: povolení přepisu vnitřního HDD e: povolení přepisu externího HDD f: nastavení časového limitu pro zachování záznamu při přepisu (v rozsahu12h - 4 týdny) g: nastavení velikosti rozlišení nahrávaného videa : FRAME 720x576, FIELD 720x288, CIF 360x288

33 2) Čas a: Synchronizace času pomocí aplikace TimeSynclnstaller.exe komunikující na portu UDP1143. b: IP adresa řídícího DVR se zapnutou volbou Synchronizace c: nastavení data d: nastavení času 3) Heslo V této záložce je možno změnit heslo až pěti uživatelům

34 4) Ovládání V této záložce můžeme vzdáleně zapnout nebo vypnout nahrávání, nahrávání plánem nebo alarmové výstupy.

35 VIRTUÁLNÍ DVR 1. Co je virtuální DVR Virtuální DVR není skutečné DVR, ale kombinace nebo seskupení několika DVR již uvedených v poli DVR. Do jednoho virtuálního DVR je možno přidat až 64 DVR, z každého DVR je možno přidat třeba i jednu kameru. Virtuální DVR se chová stejně jako skutečné DVR, kromě zobrazování varovných hlášení. 2. Virtual Set List Manager Virtual Set List Manager slouží k přidávání a odebírání virtuálních DVR do CMS. Kliknutím na ikonu se spustí Set List Manager.

36 (1) Vytvoření virtuálního DVR Prosím postupujete následovně: 1) Jméno vyplňte jméno virtuálního DVR, které se bude v CMS zobrazovat. * APPLY použijeme pro změnu stávajícího jména již vytvořeného virtuálního DVR *Automatické uspořádání - pokud máme kamery ve virtuálním DVR již navoleny, uspořádají se automaticky na základě událostí-alarm,pohyb,ztráta videosignálu. Na 1 pozici je vložena poslední nastalá událost *Automaticky vložit a uspořádat - vloží se automaticky kamery s událostmi na DVR zařízeních *Alarm, pohyb, ztráta videosignálu volba událostí pro automatické funkce 2) ADD VIRTUAL SET - vytvoříme virtuální DVR a potvrdíme OK nebo zrušíme CANCEL (2) Odebrání virtuálního DVR označíme DVR, které chceme odebrat a klikneme DEL VIRTUAL SET (3) Vlastnosti virtuálního DVR klikneme na PROPERTY a zobrazí se tyto informace o virtuálním DVR: jméno virtuálního DVR, počet připojených DVR, počet kamer, názvy a IP adresy připojených DVR

37 3. Editace virtuálního DVR (1) Dvakrát klikneme na požadované virtuální DVR (2) Připojení k virtuálnímu DVR bude indikovat symbol šipky (3) Zvolíme mód nastavení multiscreenu (4) Možnost přidání kamer existuje dvěma způsoby: 1 - přidání všech kamer z DVR 2 - výběr jednotlivých kamer z jednotlivých DVR 1 Přidání všech kamer z DVR 1) Klikneme na vybrané DVR a přetáhneme jej do vybraného kanálu virtuálního DVR 2) Všechny kamery se přidají v číselném pořadí od první do poslední podle počtu v DVR V uvedeném příkladě bylo přesunuto 8mi kanálové DVR do kanálu č.5 virtuálního DVR

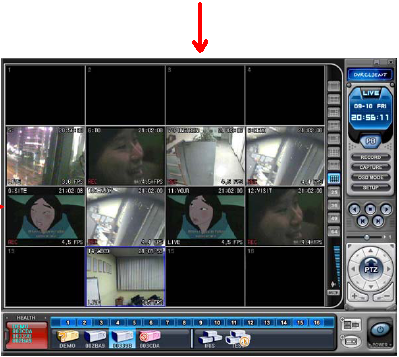

38 2 Přidání kamer jednotlivě 1) Klikneme na vybrané DVR v poli DVR, virtuální DVR je připojeno 2) Po zobrazení kamer přetáhneme vybranou kameru do požadovaného kanálu virtuálního DVR V uvedeném příkladě byla přesunuta kamera č.1 z DVR č.3 do kanálu č.14 virtuálního DVR Pozn.: Pokud je v daném kanálu kamera, bude tato nahrazena novou kamerou.
