1 Uživatelský návod pro SW PINETRON EMS - Enterprise Management Suite Verze 01.02V

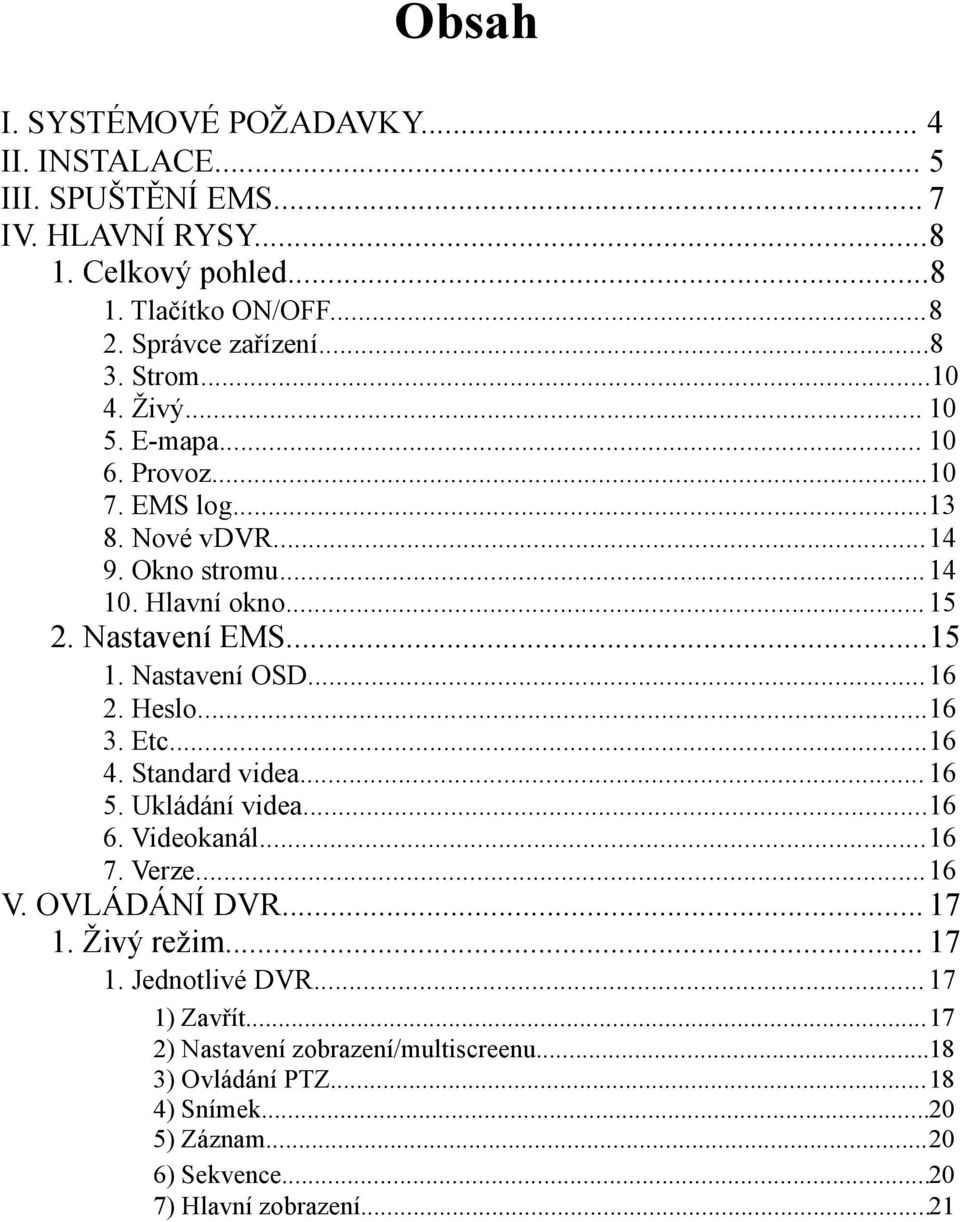

2 Obsah I. SYSTÉMOVÉ POŽADAVKY... 4 II. INSTALACE... 5 III. SPUŠTĚNÍ EMS... 7 IV. HLAVNÍ RYSY Celkový pohled Tlačítko ON/OFF Správce zařízení Strom Živý E-mapa Provoz EMS log Nové vdvr Okno stromu Hlavní okno Nastavení EMS Nastavení OSD Heslo Etc Standard videa Ukládání videa Videokanál Verze...16 V. OVLÁDÁNÍ DVR Živý režim Jednotlivé DVR ) Zavřít ) Nastavení zobrazení/multiscreenu ) Ovládání PTZ ) Snímek ) Záznam ) Sekvence ) Hlavní zobrazení...21

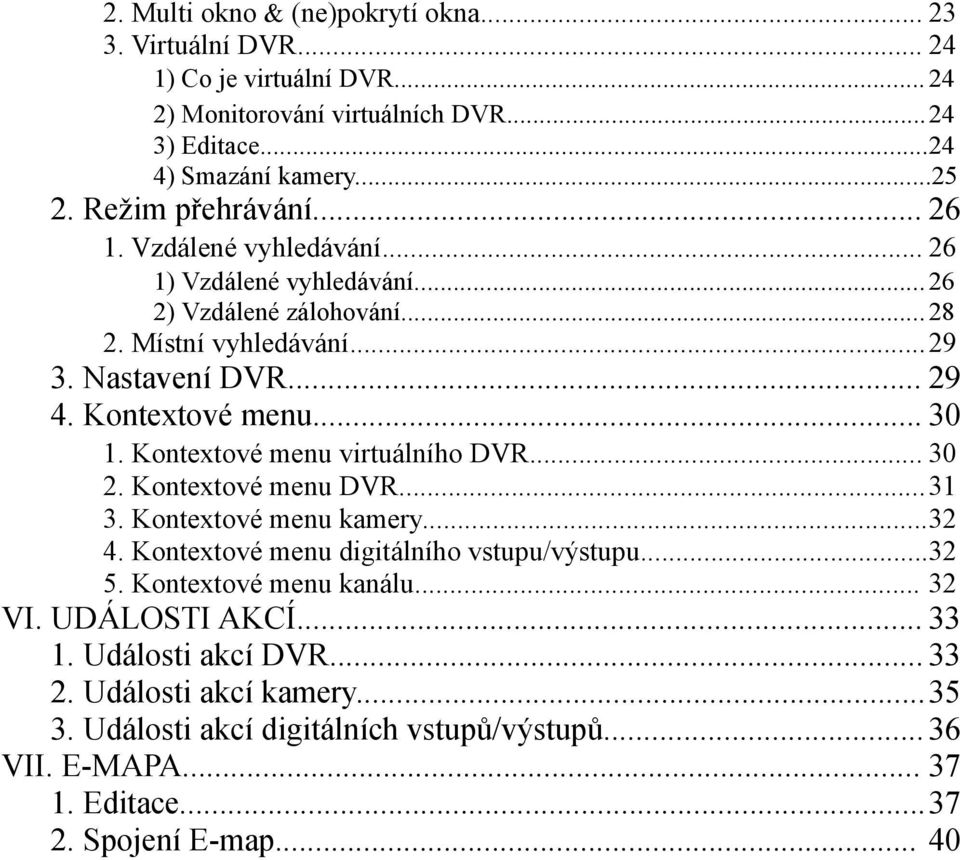

3 2. Multi okno & (ne)pokrytí okna Virtuální DVR ) Co je virtuální DVR ) Monitorování virtuálních DVR ) Editace ) Smazání kamery Režim přehrávání Vzdálené vyhledávání ) Vzdálené vyhledávání ) Vzdálené zálohování Místní vyhledávání Nastavení DVR Kontextové menu Kontextové menu virtuálního DVR Kontextové menu DVR Kontextové menu kamery Kontextové menu digitálního vstupu/výstupu Kontextové menu kanálu VI. UDÁLOSTI AKCÍ Události akcí DVR Události akcí kamery Události akcí digitálních vstupů/výstupů VII. E-MAPA Editace Spojení E-map... 40

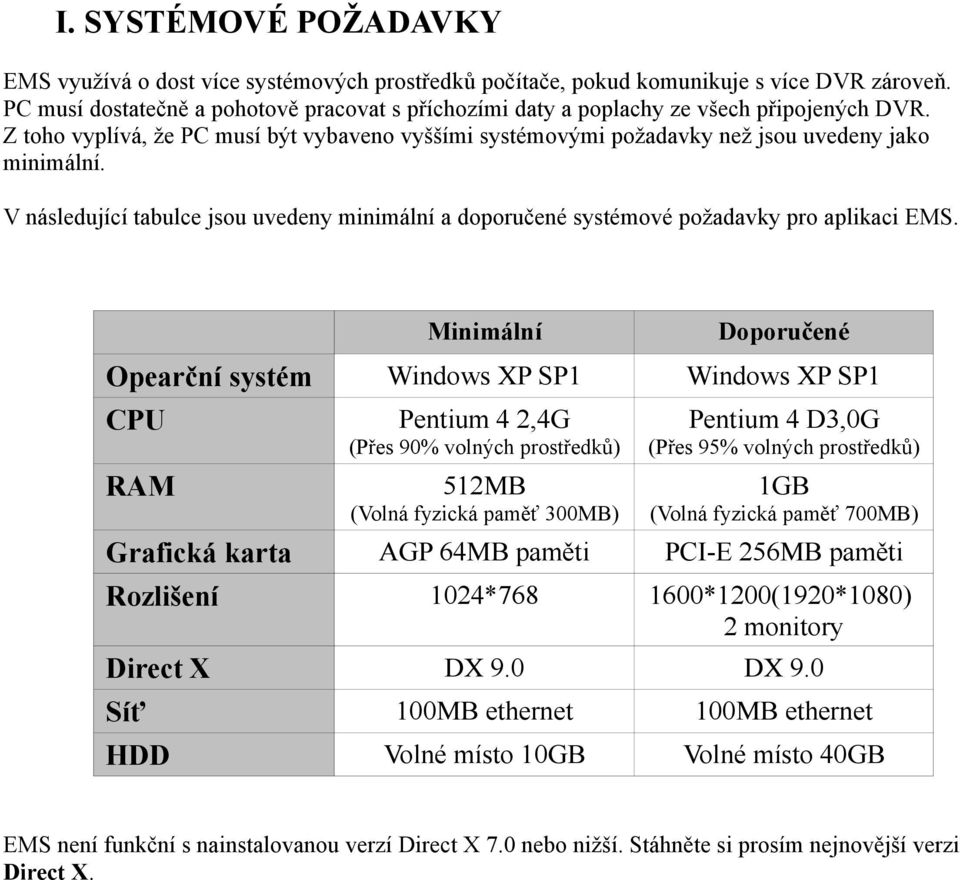

4 I. SYSTÉMOVÉ POŽADAVKY EMS využívá o dost více systémových prostředků počítače, pokud komunikuje s více DVR zároveň. PC musí dostatečně a pohotově pracovat s příchozími daty a poplachy ze všech připojených DVR. Z toho vyplívá, že PC musí být vybaveno vyššími systémovými požadavky než jsou uvedeny jako minimální. V následující tabulce jsou uvedeny minimální a doporučené systémové požadavky pro aplikaci EMS. Minimální Doporučené Opearční systém Windows XP SP1 Windows XP SP1 CPU Pentium 4 2,4G (Přes 90% volných prostředků) RAM 512MB (Volná fyzická paměť 300MB) Pentium 4 D3,0G (Přes 95% volných prostředků) 1GB (Volná fyzická paměť 700MB) Grafická karta AGP 64MB paměti PCI-E 256MB paměti Rozlišení 1024* *1200(1920*1080) 2 monitory Direct X DX 9.0 DX 9.0 Síť 100MB ethernet 100MB ethernet HDD Volné místo 10GB Volné místo 40GB EMS není funkční s nainstalovanou verzí Direct X 7.0 nebo nižší. Stáhněte si prosím nejnovější verzi Direct X.

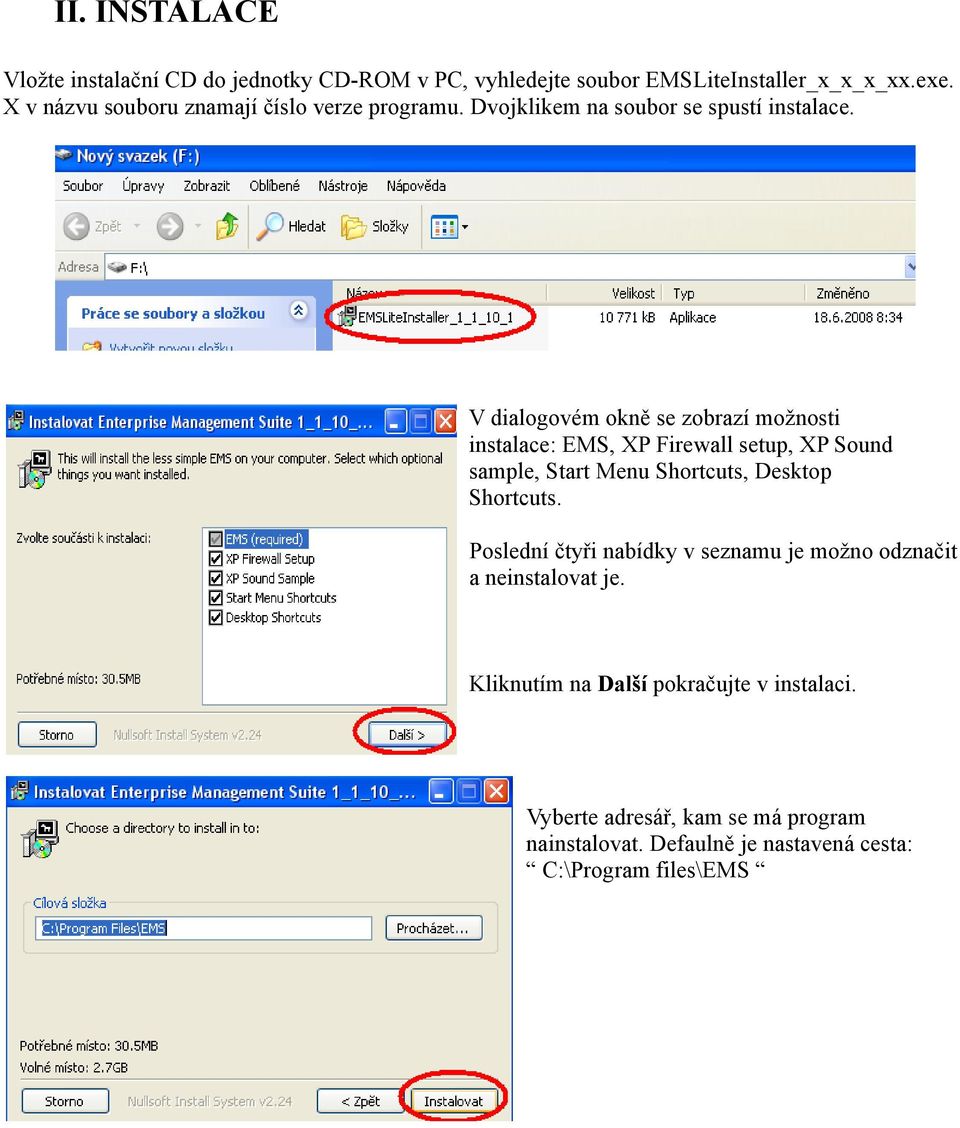

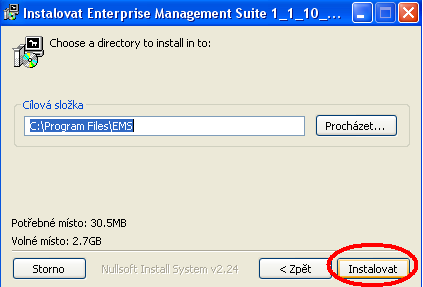

5 II. INSTALACE Vložte instalační CD do jednotky CD-ROM v PC, vyhledejte soubor EMSLiteInstaller_x_x_x_xx.exe. X v názvu souboru znamají číslo verze programu. Dvojklikem na soubor se spustí instalace. V dialogovém okně se zobrazí možnosti instalace: EMS, XP Firewall setup, XP Sound sample, Start Menu Shortcuts, Desktop Shortcuts. Poslední čtyři nabídky v seznamu je možno odznačit a neinstalovat je. Kliknutím na Další pokračujte v instalaci. Vyberte adresář, kam se má program nainstalovat. Defaulně je nastavená cesta: C:\Program files\ems

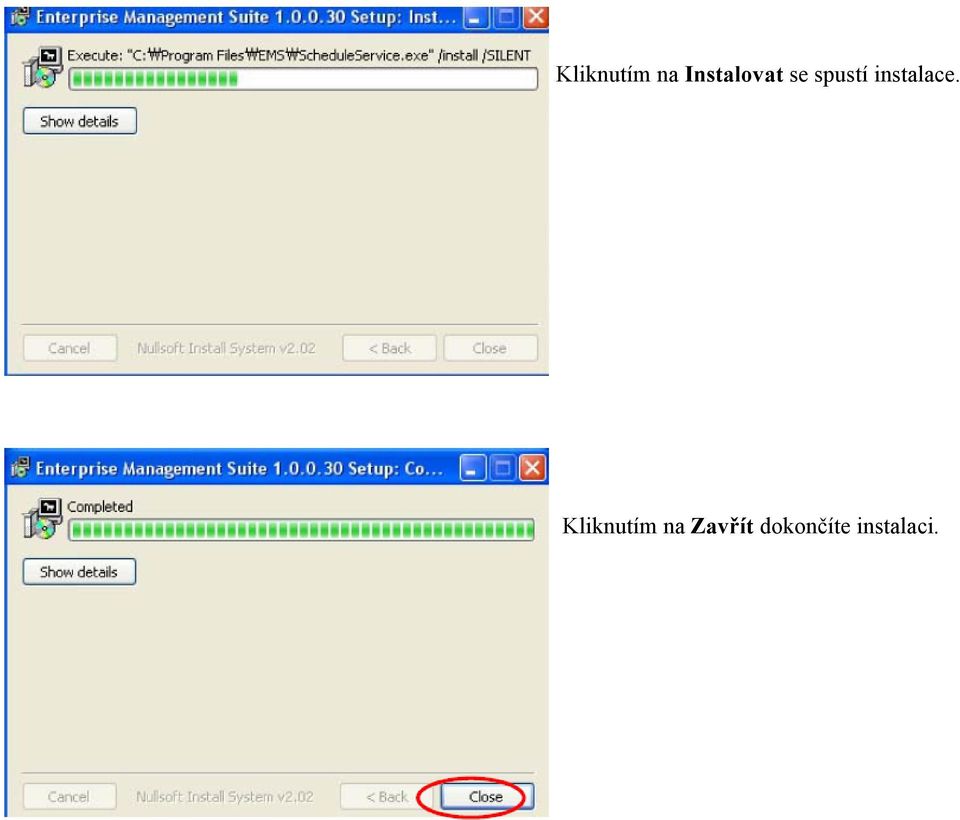

6 Kliknutím na Instalovat se spustí instalace. Kliknutím na Zavřít dokončíte instalaci.

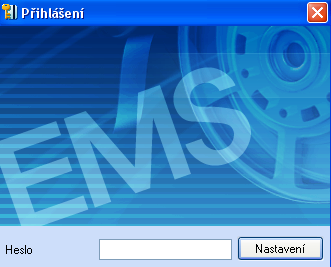

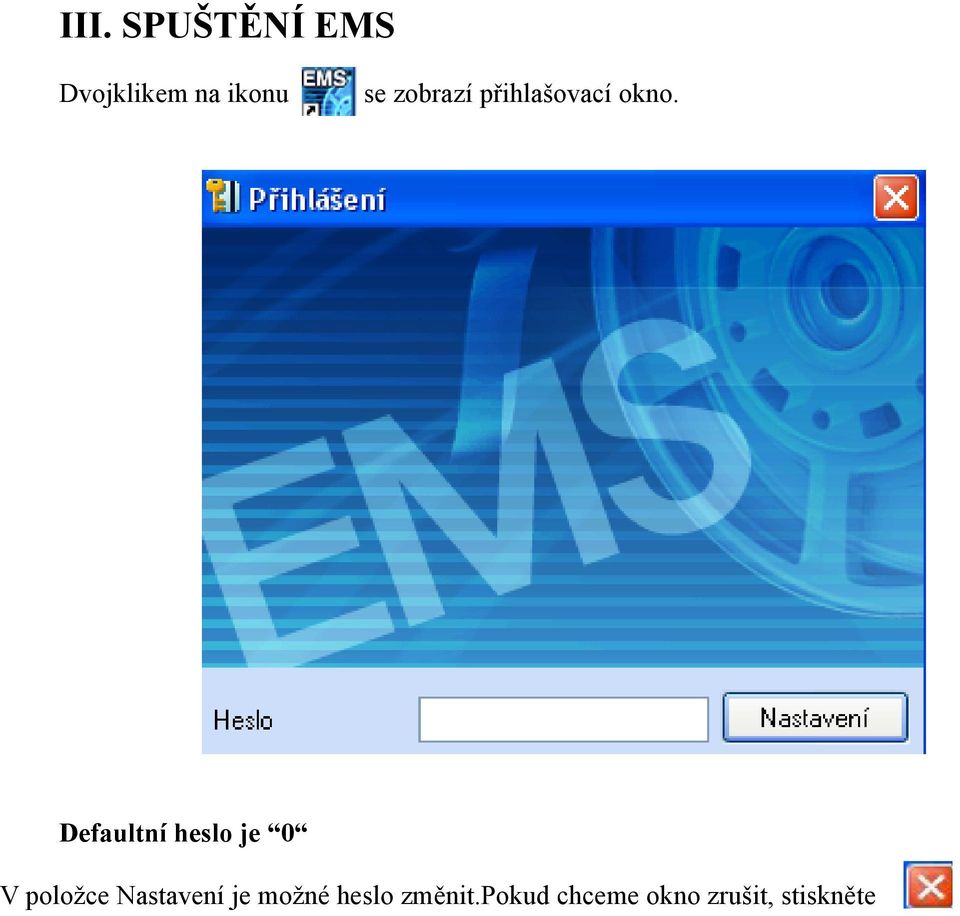

7 III. SPUŠTĚNÍ EMS Dvojklikem na ikonu se zobrazí přihlašovací okno. Defaultní heslo je 0 V položce Nastavení je možné heslo změnit.pokud chceme okno zrušit, stiskněte

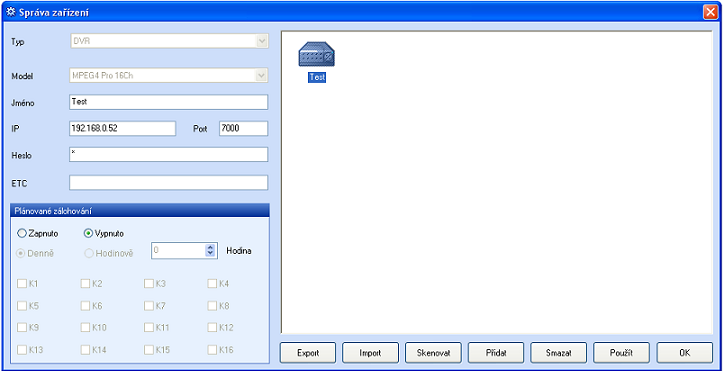

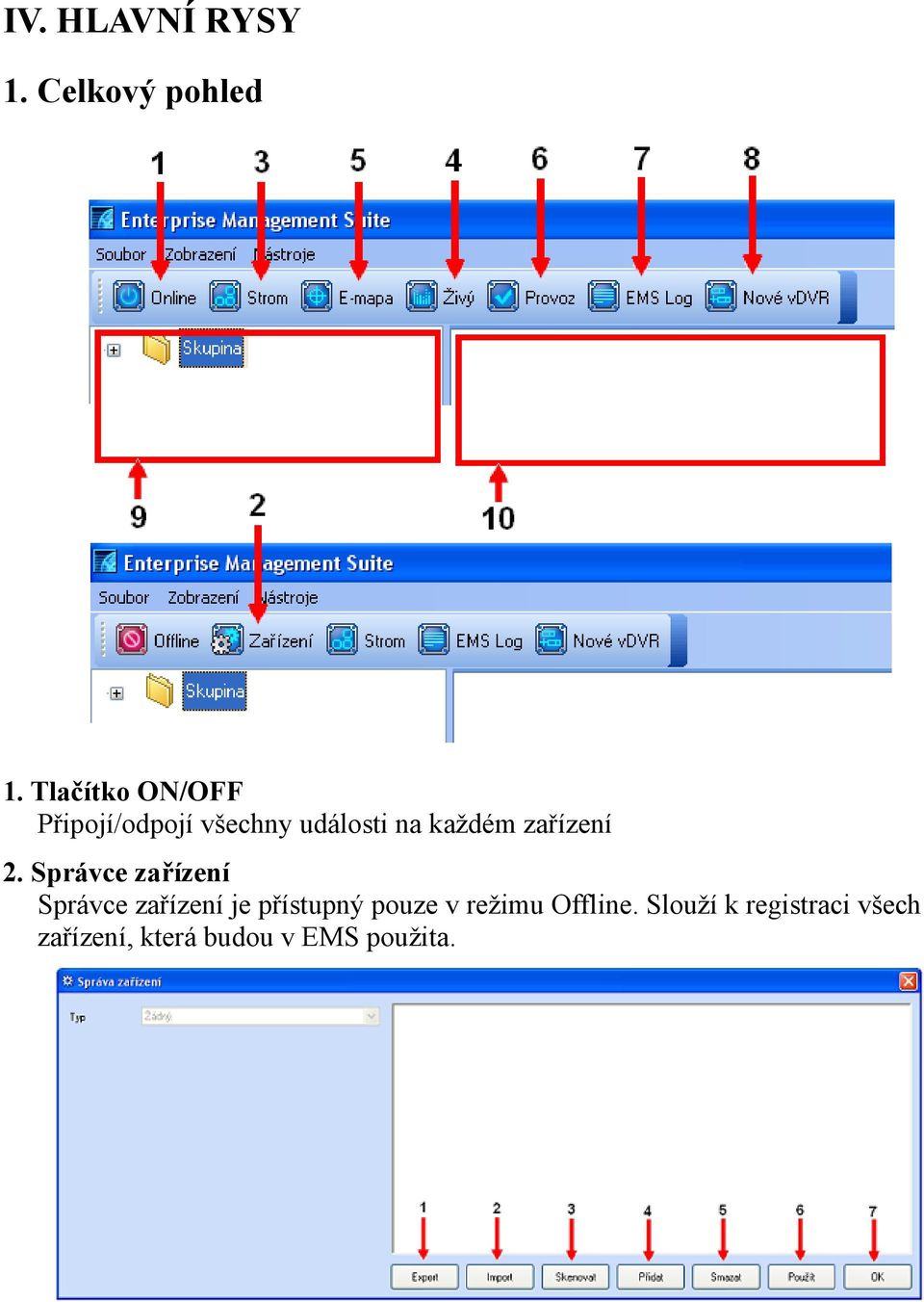

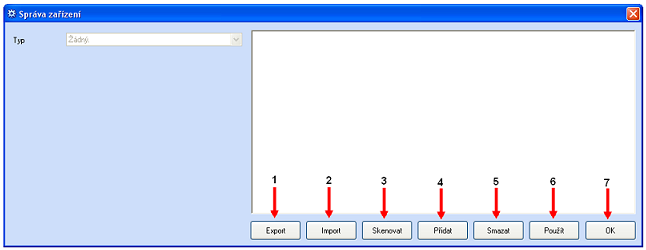

8 IV. HLAVNÍ RYSY 1. Celkový pohled 1. Tlačítko ON/OFF Připojí/odpojí všechny události na každém zařízení 2. Správce zařízení Správce zařízení je přístupný pouze v režimu Offline. Slouží k registraci všech zařízení, která budou v EMS použita.

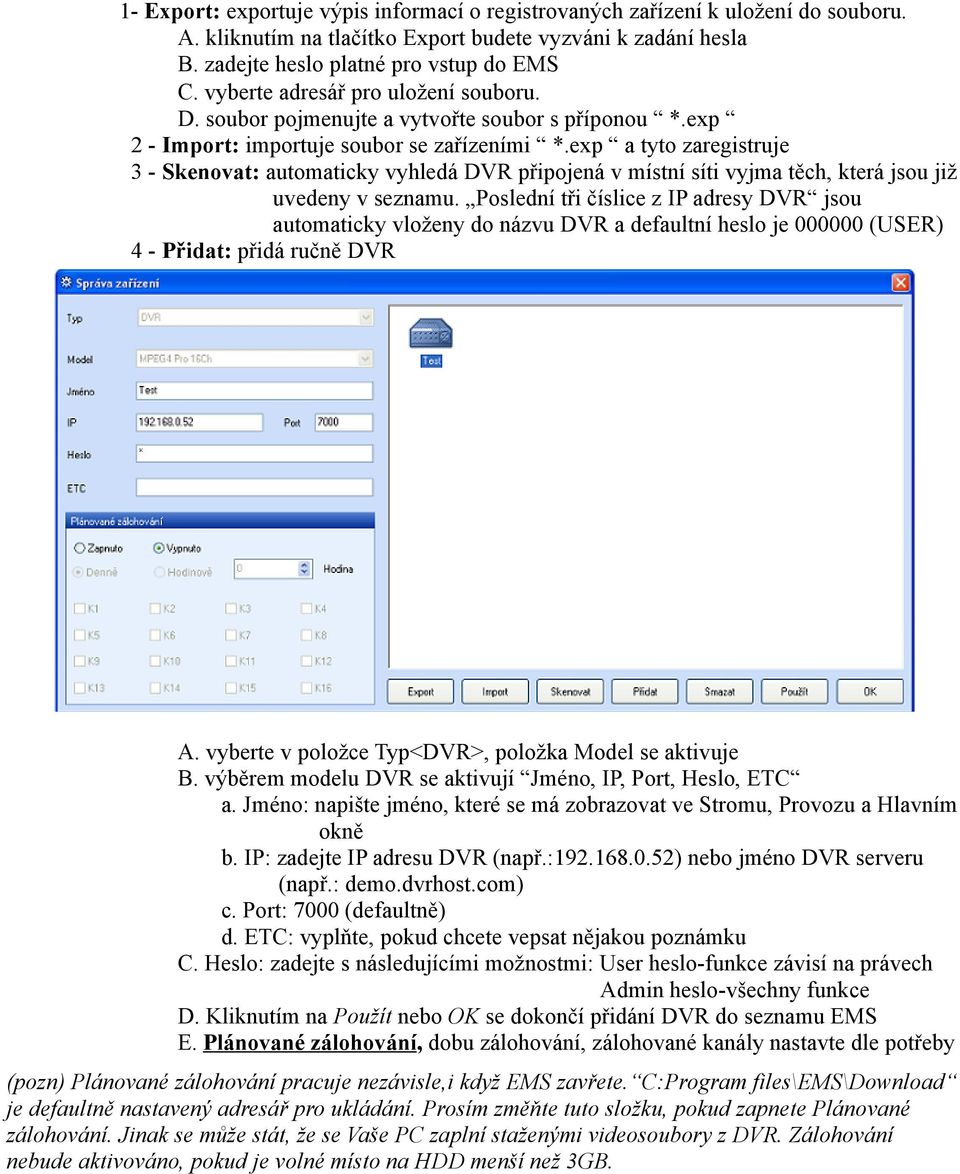

9 1- Export: exportuje výpis informací o registrovaných zařízení k uložení do souboru. A. kliknutím na tlačítko Export budete vyzváni k zadání hesla B. zadejte heslo platné pro vstup do EMS C. vyberte adresář pro uložení souboru. D. soubor pojmenujte a vytvořte soubor s příponou *.exp 2 - Import: importuje soubor se zařízeními *.exp a tyto zaregistruje 3 - Skenovat: automaticky vyhledá DVR připojená v místní síti vyjma těch, která jsou již uvedeny v seznamu. Poslední tři číslice z IP adresy DVR jsou automaticky vloženy do názvu DVR a defaultní heslo je (USER) 4 - Přidat: přidá ručně DVR A. vyberte v položce Typ<DVR>, položka Model se aktivuje B. výběrem modelu DVR se aktivují Jméno, IP, Port, Heslo, ETC a. Jméno: napište jméno, které se má zobrazovat ve Stromu, Provozu a Hlavním okně b. IP: zadejte IP adresu DVR (např.: ) nebo jméno DVR serveru (např.: demo.dvrhost.com) c. Port: 7000 (defaultně) d. ETC: vyplňte, pokud chcete vepsat nějakou poznámku C. Heslo: zadejte s následujícími možnostmi: User heslo-funkce závisí na právech Admin heslo-všechny funkce D. Kliknutím na Použít nebo OK se dokončí přidání DVR do seznamu EMS E. Plánované zálohování, dobu zálohování, zálohované kanály nastavte dle potřeby (pozn) Plánované zálohování pracuje nezávisle,i když EMS zavřete. C:Program files\ems\download je defaultně nastavený adresář pro ukládání. Prosím změňte tuto složku, pokud zapnete Plánované zálohování. Jinak se může stát, že se Vaše PC zaplní staženými videosoubory z DVR. Zálohování nebude aktivováno, pokud je volné místo na HDD menší než 3GB.

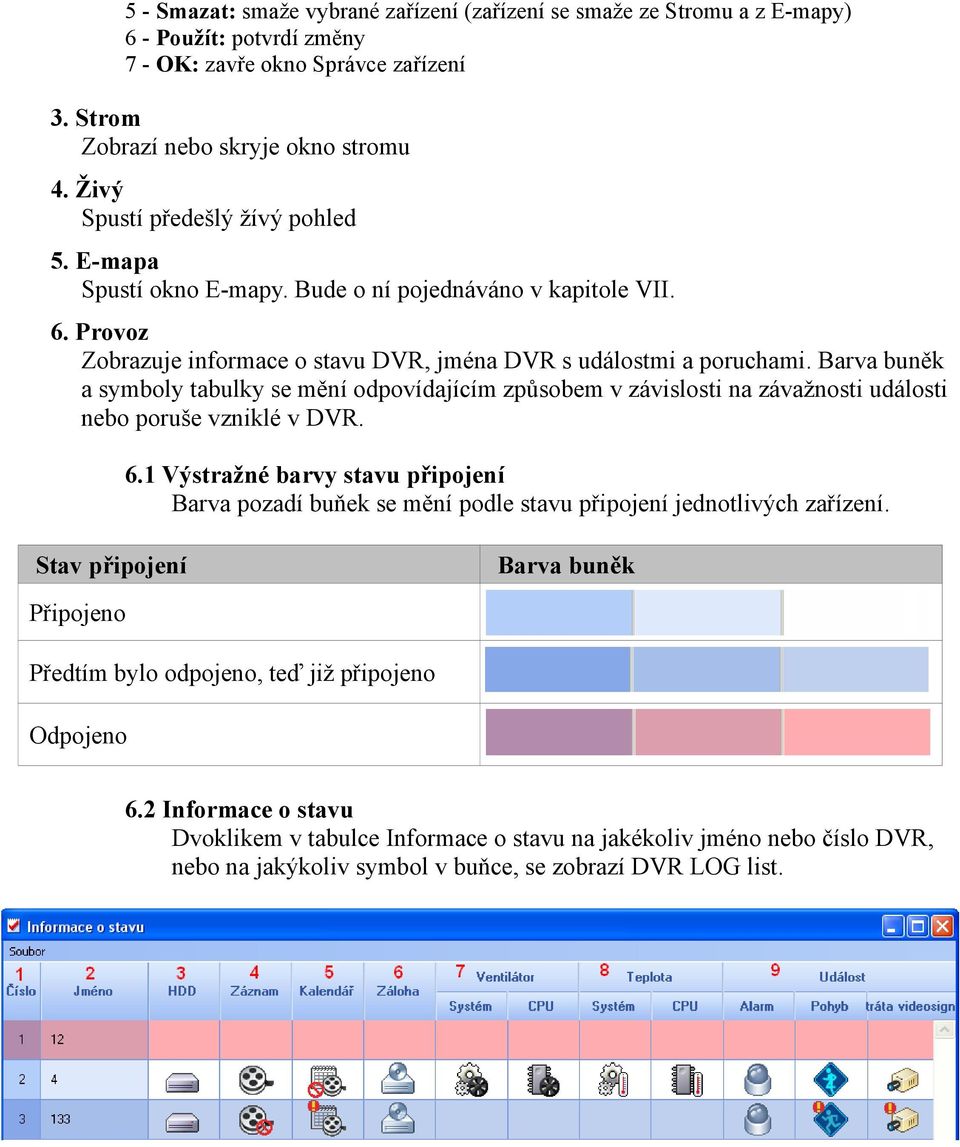

10 5 - Smazat: smaže vybrané zařízení (zařízení se smaže ze Stromu a z E-mapy) 6 - Použít: potvrdí změny 7 - OK: zavře okno Správce zařízení 3. Strom Zobrazí nebo skryje okno stromu 4. Živý Spustí předešlý žívý pohled 5. E-mapa Spustí okno E-mapy. Bude o ní pojednáváno v kapitole VII. 6. Provoz Zobrazuje informace o stavu DVR, jména DVR s událostmi a poruchami. Barva buněk a symboly tabulky se mění odpovídajícím způsobem v závislosti na závažnosti události nebo poruše vzniklé v DVR. 6.1 Výstražné barvy stavu připojení Barva pozadí buňek se mění podle stavu připojení jednotlivých zařízení. Stav připojení Barva buněk Připojeno Předtím bylo odpojeno, teď již připojeno Odpojeno 6.2 Informace o stavu Dvoklikem v tabulce Informace o stavu na jakékoliv jméno nebo číslo DVR, nebo na jakýkoliv symbol v buňce, se zobrazí DVR LOG list.

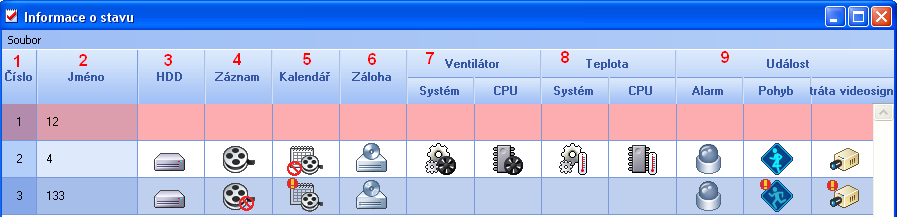

11 1 Číslo: pořadí DVR, tak jak byla postupně přidávána 2 Jméno: jméno DVR, pojmenováno automaticky programem nebo ručně uživatelem 3 HDD: oznamuje selhání HDD během provozu V pořádku Vyskytla se závada, nyní v pořádku Závada se vyskytuje 4 Záznam: zobrazuje stav záznamu, odpovídá LED nahrávání na DVR Záznam zapnutý Záznam byl zastaven, nyní zapnutý Záznam vypnutý 5 Kalendář: zobrazuje stav kalendáře, odpovídá LED nahrávání podle plánu na DVR Záznam podle plánu zapnutý Záznam podle plánu byl vypnutý, nyní zapnutý Záznam podle plánu vypnutý 6 Záloha: zobrazuje stav zálohování, odpovídá LED zálohování na DVR Zálohování je spuštěno Zálohování bylo zastaveno, nyní je spuštěno Zálohování je zastaveno

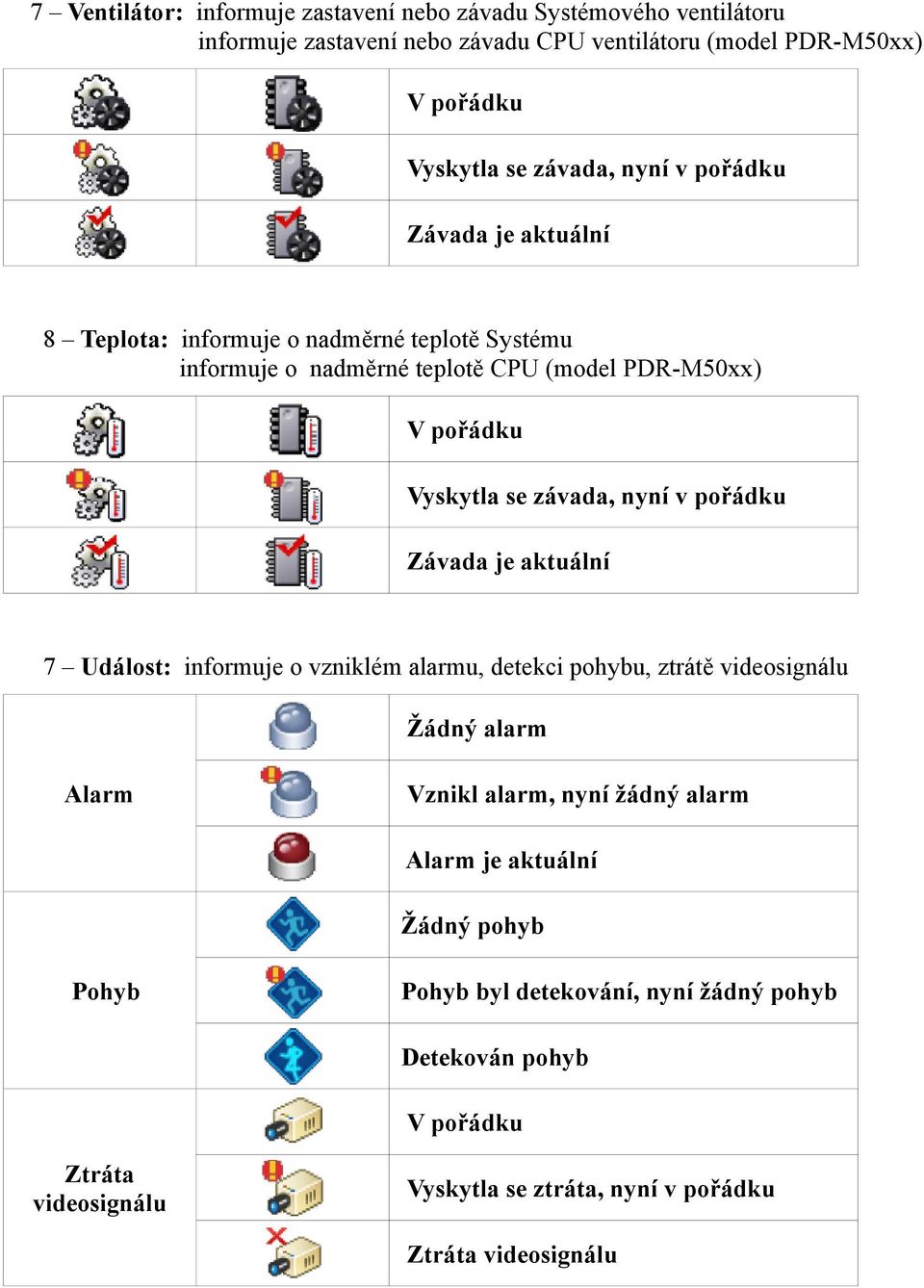

12 7 Ventilátor: informuje zastavení nebo závadu Systémového ventilátoru informuje zastavení nebo závadu CPU ventilátoru (model PDR-M50xx) V pořádku Vyskytla se závada, nyní v pořádku Závada je aktuální 8 Teplota: informuje o nadměrné teplotě Systému informuje o nadměrné teplotě CPU (model PDR-M50xx) V pořádku Vyskytla se závada, nyní v pořádku Závada je aktuální 7 Událost: informuje o vzniklém alarmu, detekci pohybu, ztrátě videosignálu Žádný alarm Alarm Vznikl alarm, nyní žádný alarm Alarm je aktuální Žádný pohyb Pohyb Pohyb byl detekování, nyní žádný pohyb Detekován pohyb V pořádku Ztráta videosignálu Vyskytla se ztráta, nyní v pořádku Ztráta videosignálu

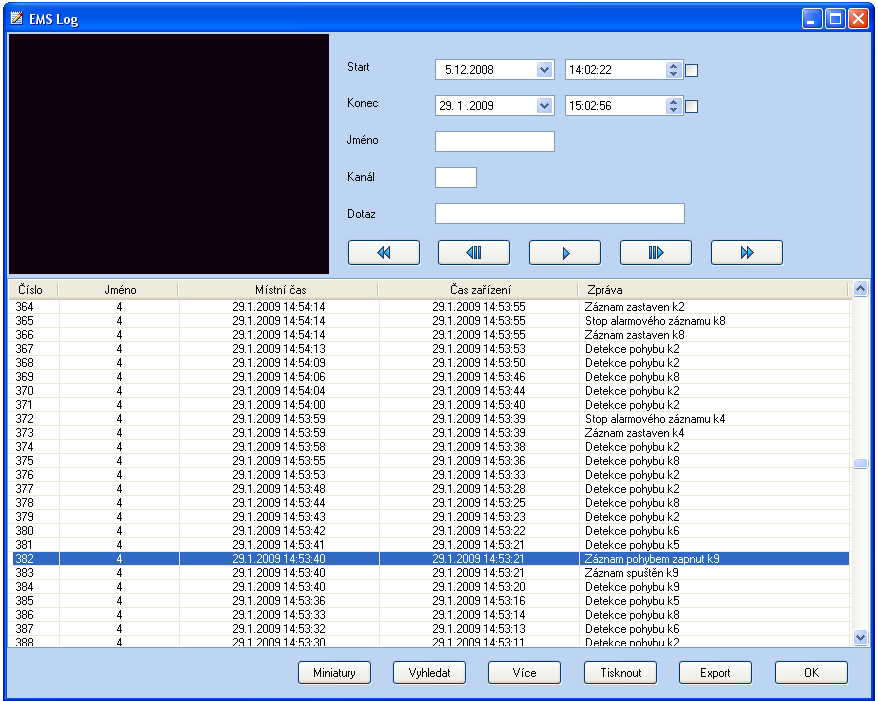

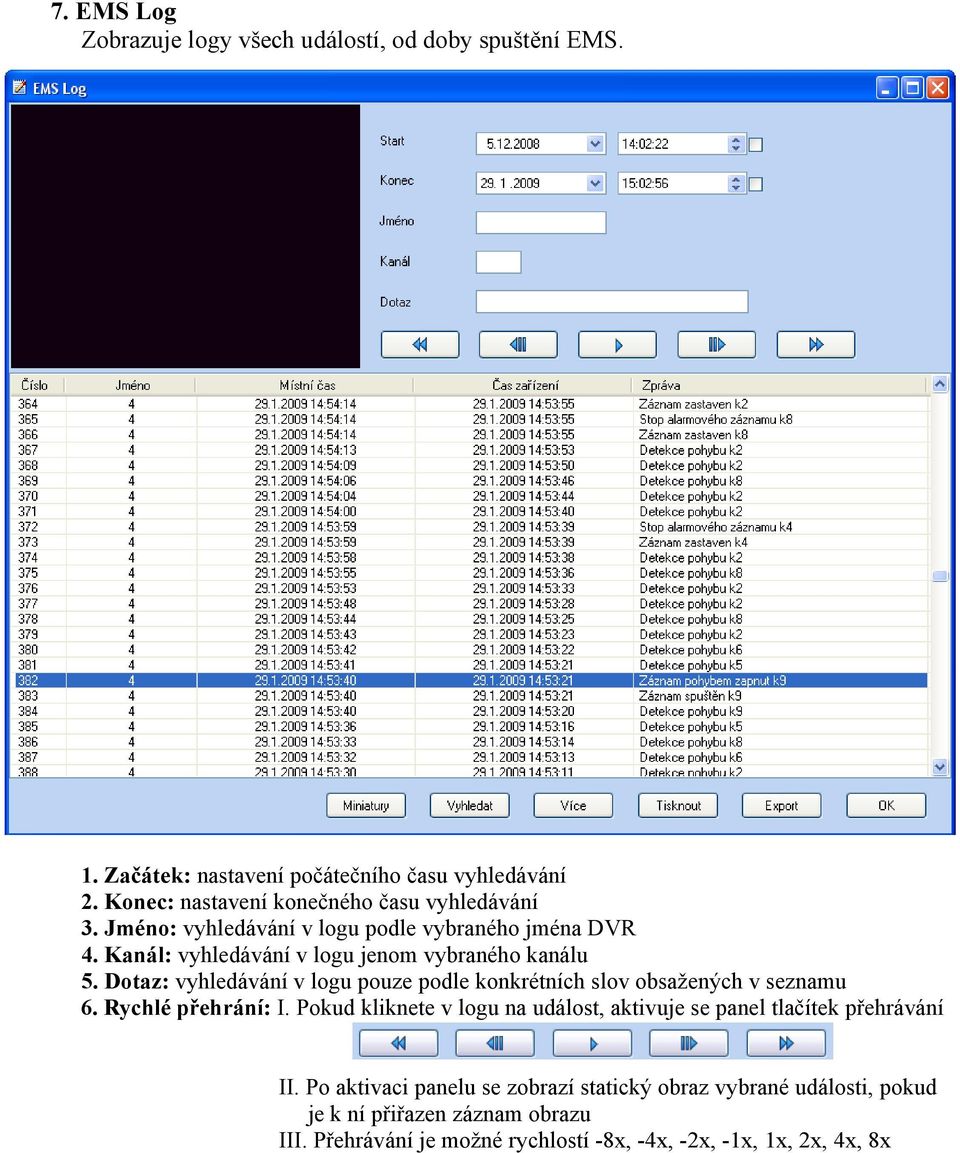

13 7. EMS Log Zobrazuje logy všech událostí, od doby spuštění EMS. 1. Začátek: nastavení počátečního času vyhledávání 2. Konec: nastavení konečného času vyhledávání 3. Jméno: vyhledávání v logu podle vybraného jména DVR 4. Kanál: vyhledávání v logu jenom vybraného kanálu 5. Dotaz: vyhledávání v logu pouze podle konkrétních slov obsažených v seznamu 6. Rychlé přehrání: I. Pokud kliknete v logu na událost, aktivuje se panel tlačítek přehrávání II. Po aktivaci panelu se zobrazí statický obraz vybrané události, pokud je k ní přiřazen záznam obrazu III. Přehrávání je možné rychlostí -8x, -4x, -2x, -1x, 1x, 2x, 4x, 8x

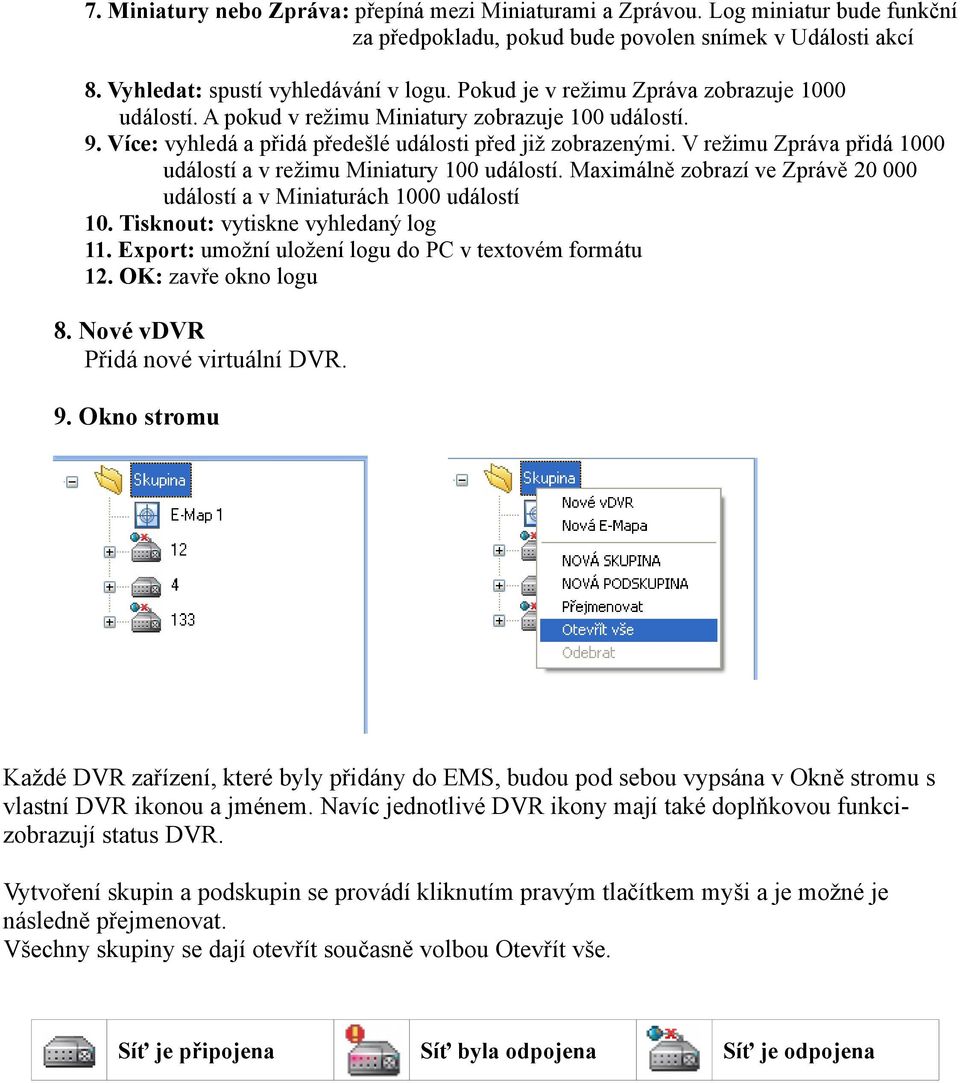

14 7. Miniatury nebo Zpráva: přepíná mezi Miniaturami a Zprávou. Log miniatur bude funkční za předpokladu, pokud bude povolen snímek v Události akcí 8. Vyhledat: spustí vyhledávání v logu. Pokud je v režimu Zpráva zobrazuje 1000 událostí. A pokud v režimu Miniatury zobrazuje 100 událostí. 9. Více: vyhledá a přidá předešlé události před již zobrazenými. V režimu Zpráva přidá 1000 událostí a v režimu Miniatury 100 událostí. Maximálně zobrazí ve Zprávě událostí a v Miniaturách 1000 událostí 10. Tisknout: vytiskne vyhledaný log 11. Export: umožní uložení logu do PC v textovém formátu 12. OK: zavře okno logu 8. Nové vdvr Přidá nové virtuální DVR. 9. Okno stromu Každé DVR zařízení, které byly přidány do EMS, budou pod sebou vypsána v Okně stromu s vlastní DVR ikonou a jménem. Navíc jednotlivé DVR ikony mají také doplňkovou funkcizobrazují status DVR. Vytvoření skupin a podskupin se provádí kliknutím pravým tlačítkem myši a je možné je následně přejmenovat. Všechny skupiny se dají otevřít současně volbou Otevřít vše. Síť je připojena Síť byla odpojena Síť je odpojena

15 10. Hlavní okno V hlavním okně se zobrazují další okna, u kterých je možná funkce pokrytí/nepokrytí. 1. V hlavním okně je možno zobrazit až 64 kamer v živém režimu nebo režimu přehrávání. Pokud je zobrazen živý režim, zobrazí se číslo a název kanálu, stejně jako snímková rychlost. 2. Je možno zobrazit E-mapu 3. Je možno zobrazit Informace o stavu 2. Nastavení EMS Nachází se v přihlašovacím okně nebo v nabídce Soubor Nastavení.

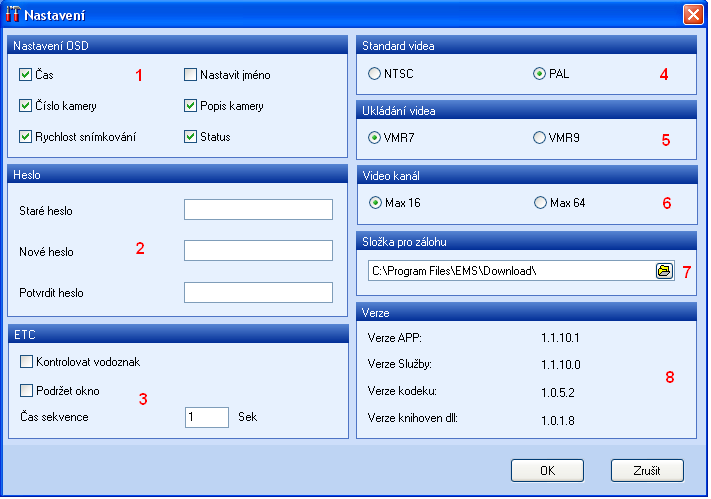

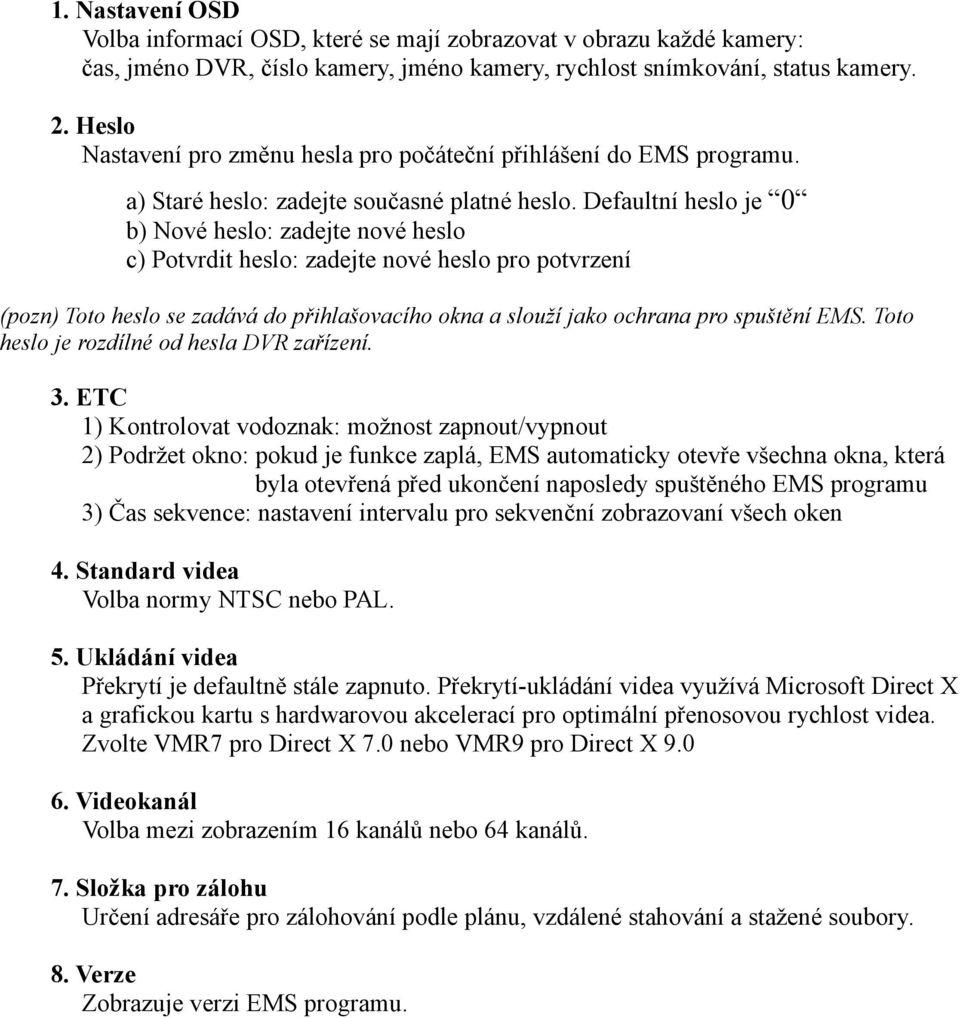

16 1. Nastavení OSD Volba informací OSD, které se mají zobrazovat v obrazu každé kamery: čas, jméno DVR, číslo kamery, jméno kamery, rychlost snímkování, status kamery. 2. Heslo Nastavení pro změnu hesla pro počáteční přihlášení do EMS programu. a) Staré heslo: zadejte současné platné heslo. Defaultní heslo je 0 b) Nové heslo: zadejte nové heslo c) Potvrdit heslo: zadejte nové heslo pro potvrzení (pozn) Toto heslo se zadává do přihlašovacího okna a slouží jako ochrana pro spuštění EMS. Toto heslo je rozdílné od hesla DVR zařízení. 3. ETC 1) Kontrolovat vodoznak: možnost zapnout/vypnout 2) Podržet okno: pokud je funkce zaplá, EMS automaticky otevře všechna okna, která byla otevřená před ukončení naposledy spuštěného EMS programu 3) Čas sekvence: nastavení intervalu pro sekvenční zobrazovaní všech oken 4. Standard videa Volba normy NTSC nebo PAL. 5. Ukládání videa Překrytí je defaultně stále zapnuto. Překrytí-ukládání videa využívá Microsoft Direct X a grafickou kartu s hardwarovou akcelerací pro optimální přenosovou rychlost videa. Zvolte VMR7 pro Direct X 7.0 nebo VMR9 pro Direct X Videokanál Volba mezi zobrazením 16 kanálů nebo 64 kanálů. 7. Složka pro zálohu Určení adresáře pro zálohování podle plánu, vzdálené stahování a stažené soubory. 8. Verze Zobrazuje verzi EMS programu.

17 V. Ovládání DVR 1.Živý režim Živý režim jednotlivých DVR i virtuálních DVR, může být zobrazen a seřazen v libovolném pořadí. 1. Jednotlivé DVR Dvojklikem na ikonu DVR nebo tlačítkem LIVE se spustí živý režim. 1) Zavřít Zavřít: zavře jedno zobrazené okno Zavřít vše: zavře všechny okna najednou

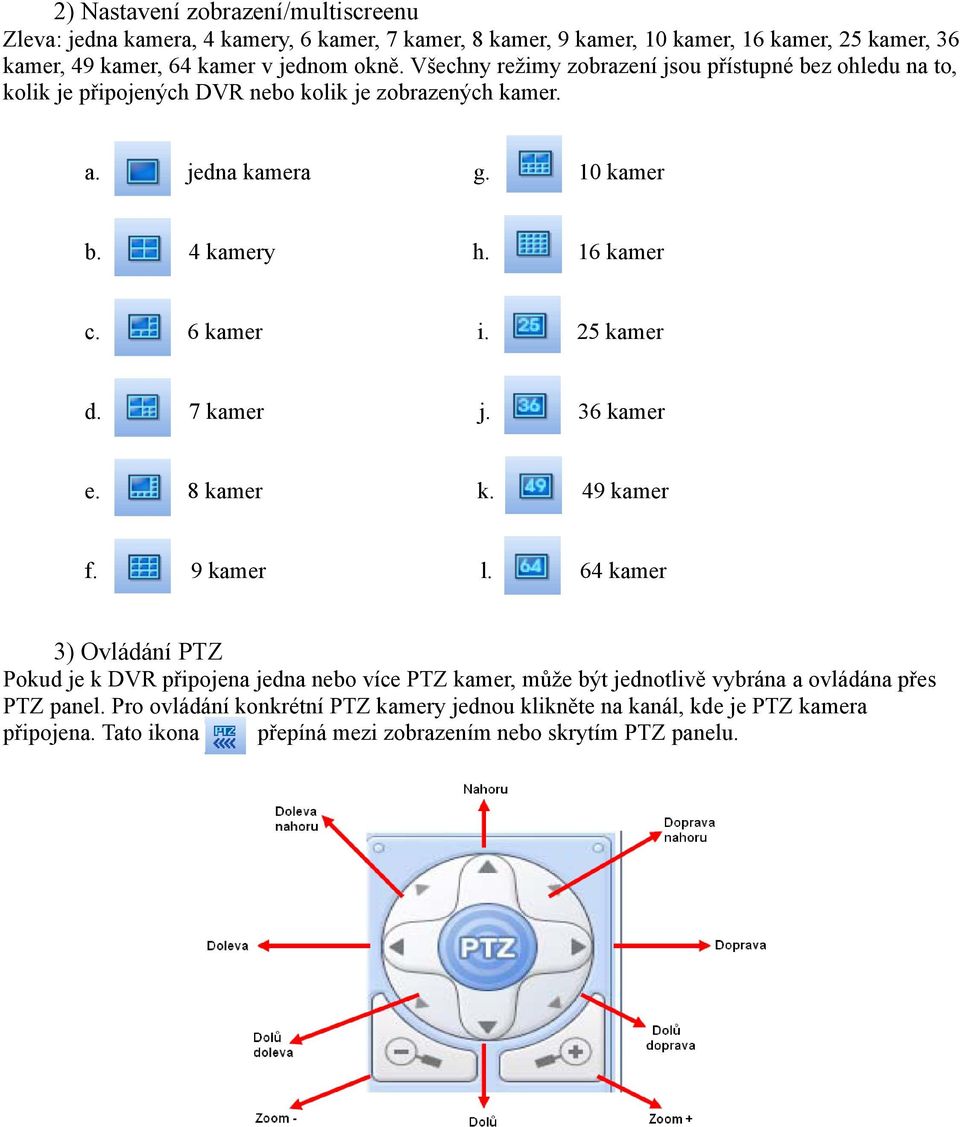

18 2) Nastavení zobrazení/multiscreenu Zleva: jedna kamera, 4 kamery, 6 kamer, 7 kamer, 8 kamer, 9 kamer, 10 kamer, 16 kamer, 25 kamer, 36 kamer, 49 kamer, 64 kamer v jednom okně. Všechny režimy zobrazení jsou přístupné bez ohledu na to, kolik je připojených DVR nebo kolik je zobrazených kamer. a. jedna kamera g. 10 kamer b. 4 kamery h. 16 kamer c. 6 kamer i. 25 kamer d. 7 kamer j. 36 kamer e. 8 kamer k. 49 kamer f. 9 kamer l. 64 kamer 3) Ovládání PTZ Pokud je k DVR připojena jedna nebo více PTZ kamer, může být jednotlivě vybrána a ovládána přes PTZ panel. Pro ovládání konkrétní PTZ kamery jednou klikněte na kanál, kde je PTZ kamera připojena. Tato ikona přepíná mezi zobrazením nebo skrytím PTZ panelu.

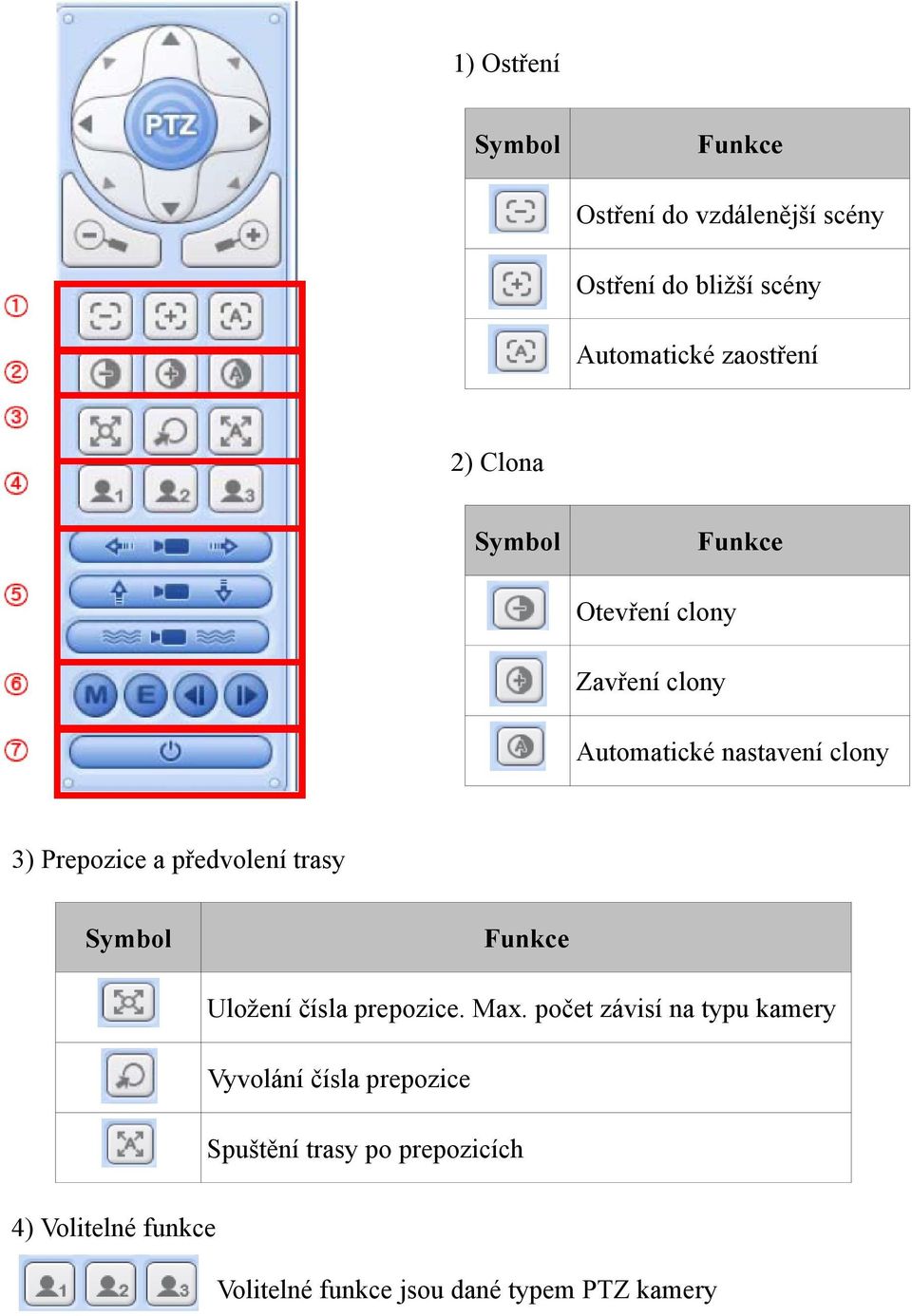

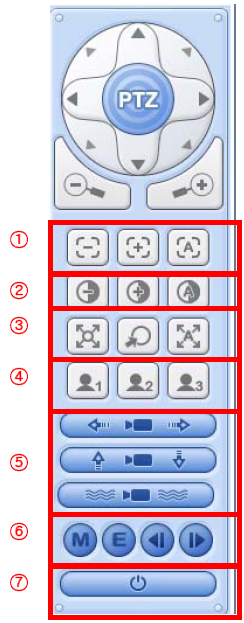

19 1) Ostření Symbol Funkce Ostření do vzdálenější scény Ostření do bližší scény Automatické zaostření 2) Clona Symbol Funkce Otevření clony Zavření clony Automatické nastavení clony 3) Prepozice a předvolení trasy Symbol Funkce Uložení čísla prepozice. Max. počet závisí na typu kamery Vyvolání čísla prepozice Spuštění trasy po prepozicích 4) Volitelné funkce Volitelné funkce jsou dané typem PTZ kamery

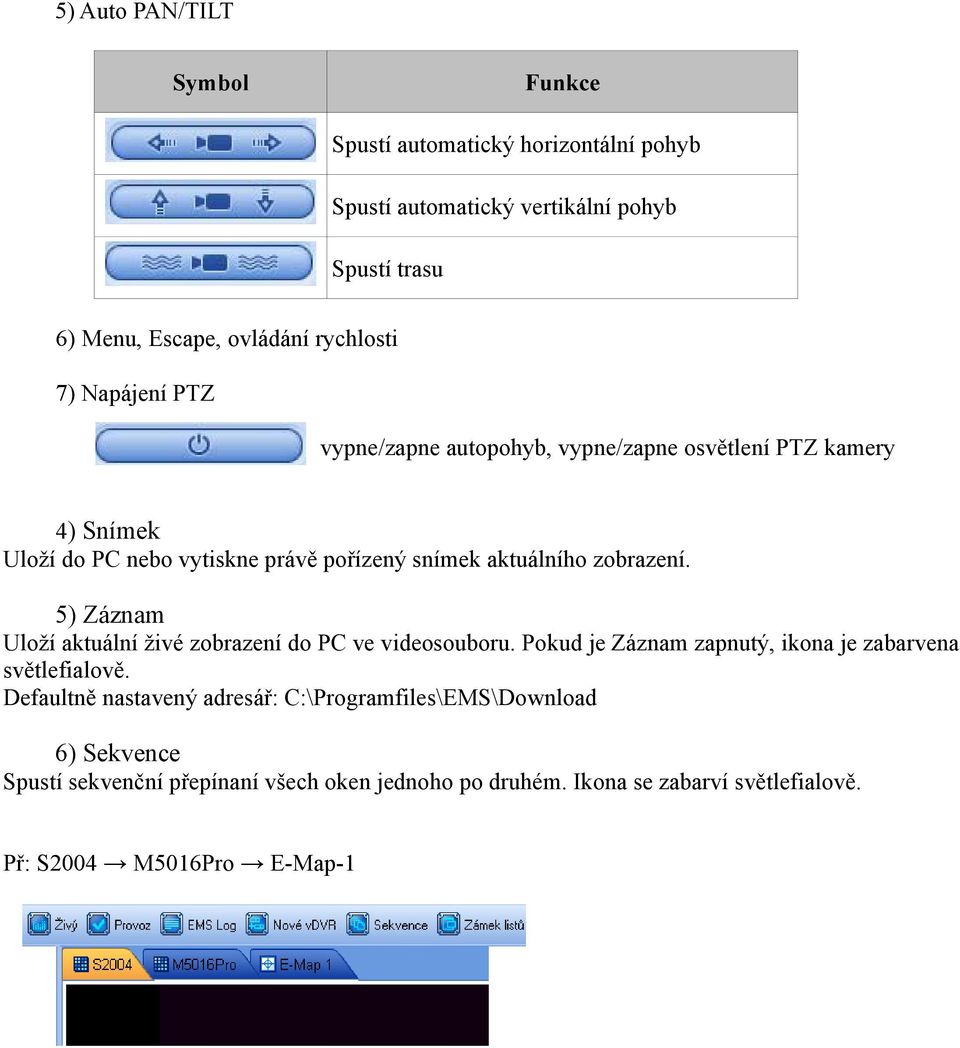

20 5) Auto PAN/TILT Symbol Funkce Spustí automatický horizontální pohyb Spustí automatický vertikální pohyb Spustí trasu 6) Menu, Escape, ovládání rychlosti 7) Napájení PTZ vypne/zapne autopohyb, vypne/zapne osvětlení PTZ kamery 4) Snímek Uloží do PC nebo vytiskne právě pořízený snímek aktuálního zobrazení. 5) Záznam Uloží aktuální živé zobrazení do PC ve videosouboru. Pokud je Záznam zapnutý, ikona je zabarvena světlefialově. Defaultně nastavený adresář: C:\Programfiles\EMS\Download 6) Sekvence Spustí sekvenční přepínaní všech oken jednoho po druhém. Ikona se zabarví světlefialově. Př: S2004 M5016Pro E-Map-1

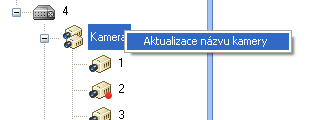

21 7) Hlavní zobrazení 1) OSD indikátory Existují 4 typy OSD indikátorů a lze je povolit v Nastavení EMS. (1) Titulek kamery: zobrazuje tyto informace:číslo kamery, jméno DVR, jméno kamery *Tip: Názvy kamer v EMS lze aktualizovat podle pojmenování kamer v DVR pravým klikem na Kamera volbou Aktualizace názvu kamery. (2) Čas: zobrazuje aktuální čas nastavený v DVR (3) Status DVR: zobrazuje mód nahrávání, síťové připojení, ztrátu videosignálu, událost a aktuální režim DVR

22 Symbol REC Normální záznam Stav Wait Čeká na počáteční připojení Loss Ztráta videosignálu Close Odpojeno od DVR Alarm Záznam alarmem Motion Záznam pohybem PB Přehrávání pro vybraný kanál Live Živý režim (4) Rychlost snímkování: přenosová rychlost sítě. Rychlost snímkování je odlišná od aktuálně nastaveného počtu snímků pro záznam v DVR. 2) Změna pozice kamery Kliknutím na zvolenou kameru a přetažením na požadované místo dojde ke změně pozice.

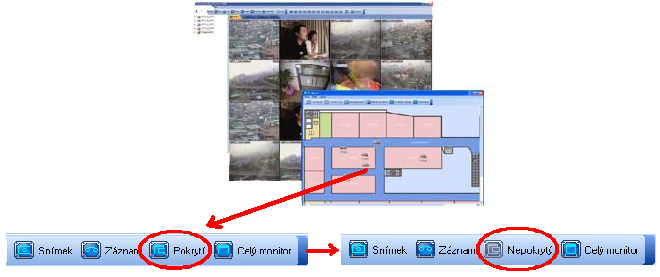

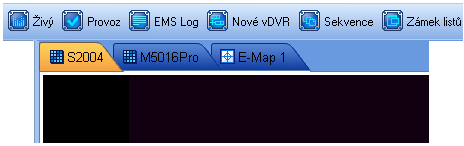

23 2. Multi okno & (ne)pokrytí okna EMS umožňuje současné sledování několika živých scén, E-map, informací o stavu, atd. Kliknutím na Pokrytí se okno přepne do módu Nepokrytý - tzn. že se okno nebude přichycovat do hlavního okna při pohybování s oknem.

24 3. Virtuální DVR 1) Co je virtuální DVR Virtuální DVR není skutečné DVR, ale kombinace nebo sekupení několika DVR již uvedených v položce Zařízení. Do jednoho virtuálního DVR je možno přidat až 64 DVR, z každého DVR je možno přidat třeba i jednu kameru. Virtuální DVR se chová stejně jako skutečné DVR, kromě zobrazování varovných hlášení. 2) Monitorování virtuálních DVR Základy monitorování virtuálních DVR jsou stejné jako u jednotlivých DVR. Jediný rozdíl je v tom, že virtuální DVR se skládá z různých kamer vybraných z různých jednotlivých DVR. 3) Editace (1) Nové virtuální DVR se vytvoří buď pravým klikem na Skupina a přes kontextové menu Nové vdvr nebo klikem na Nové vdvr v horním panelu. (2) Dvojklikem na ikonu nově vytvořeného virtuálního DVR se otevře okno virtuálního DVR s maximálním počtem zobrazených kanálů, které se definují v Nastavení EMS. (MAX 16, MAX 64) Maximální možný počet zobrazených kanálů je možné v případě potřeby kdykoliv změnit.

25 (3) Kliknutím na DVR a přetáhnutním do jakéhokoliv čísla kanálu v zobrazení všech dostupných kamer ve virtuálním DVR, se všechny kamery z DVR přidají do virtuálního DVR v číselném pořadí od zvoleného kanálu do konce podle počtu kamer připojených do DVR. (4) Jednotlivé kamery mohou být přidány do virtuálního DVR kliknutím na požadovanou kameru a přetažením do zvoleného kanálu. 4) Smazání kamery Vyberte kameru, která se má smazat během živého režimu. Pravým klikem na kameře se vyvolá kontextové menu a v něm se volba Odebrat.

26 EUROSAT cs 2. Režim přehrávání DVR, která byla přidána do EMS, budou přístupná v režimu přehrávání pro vzdálené přehrávání nebo pro zálohování videosouborů do vzdáleného PC. Na rozdíl od živého režimu, může být současně zobrazeno pouze jedno DVR. 1. Vzdálené vyhledávání Vzdálené přehrávání umožňuje uživatelům prostřednictvím EMS přímé přehrání záznamů uložených na interních HDD jednotlivých DVR. 1) Vzdálené vyhledávání Pravým klikem na DVR se objeví kontextové menu. Druhou možností je pravý klik do kamery v živém zobrazení a vyvolání kontextového menu.

27 Vzdálené vyhledávání graficky znázorňuje záznamy videa uložené v DVR. Záznamy jsou barevně rozlišeny: Normální(žlutá) Pohyb(zelená) Alarm(červená) Vyberte požadované datum a čas. Kliknutím a roztáhnutím je možné vybrat více minut. Klikem na tlačítko se spustí přehrávání. Hodinu, minutu i posuvník je možné kdykoliv změnit kliknutím v časové ose dopředu i zpět.

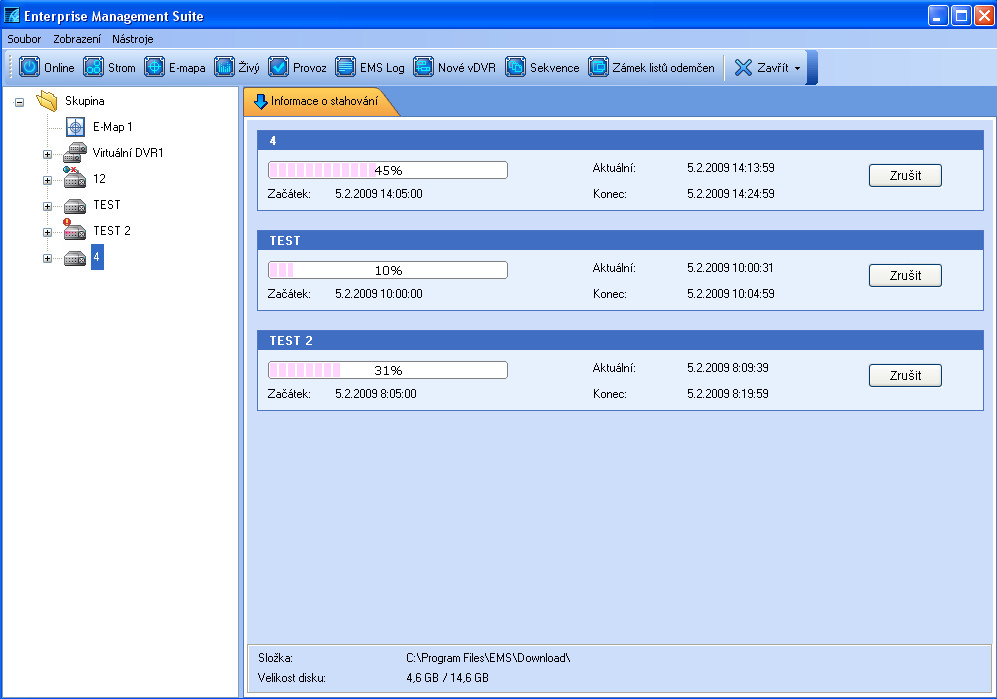

28 2) Vzdálené zálohování Vzdálené zálohování umožňuje uživatelům prostřednictvím EMS stažení záznamů uložených na interních HDD jednotlivých DVR do vzdáleně připojeného PC. Defultně nastavený adresář pro stahování videodat: C:\Programfiles\EMS\Download Postup výběru souboru pro zálohování je stejný jako u vzdáleného přehrávání. Navíc je možné vybrat třeba i jen jednu kameru, kterou si přejete zálohovat. Ke stažení videosouboru klikněte Stáhnout namísto Přehrát. Infomace o stahování budou zobrazovat počáteční, konečný a aktuální čas stahovaného záznamu. Informace o stahování bude zobrazovat max. 500 položek. Jakmile se stahování dokončí zobrazí se u aktuálního stavu Stahování dokončeno. Klikem na Zrušit se položka vymaže.

29 2. Místní vyhledávání Místní vyhledávání je určeno k znovuprohlížení videodat stažených z DVR do PC nebo zazálohovaných na CD a přehrání prostřednictvím EMS. Pravým klikem na DVR se objeví kontextové menu. Nebo je místní vyhledávání v nabídce Nástroje Přehrát soubor. Potom se vybere DVR a videosoubor, který byl z tohoto DVR stažen. 3. Nastavení DVR Nastavení DVR umožňuje modifikaci všech nastavení prostřednictvím EMS, tak jakoby tomu bylo přes přístup do menu DVR. Nastavení DVR je přístupné přes kontextové menu pravým klikem na DVR v okně stromu.

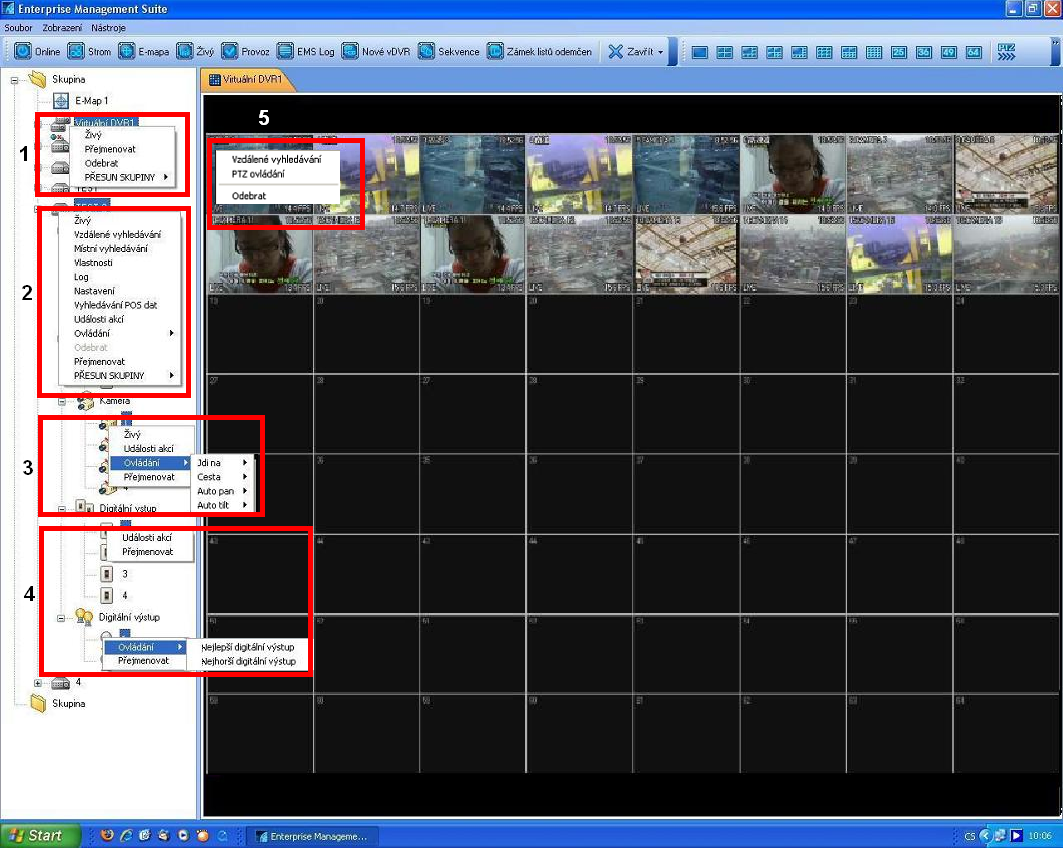

30 4. Kontextové menu Kontextové menu umožňuje přístup do dílčích podmenu pro kanál, DVR a virtuální DVR. Tyto dílčí podmenu umožňují přístup k různým funkcím individuálně pro každý typ podmenu. 1. Kontextové menu virtuálního DVR 1) Živý spustí živé monitorování přednastaveného virtuálního DVR 2) Přejmenovat umožní změnit jméno virtuálního DVR, které se zobrazuje v okně stromu 3) Odebrat odebere virtuální DVR z okna stromu 4) Přesun skupiny přesune virtuální DVR do jiné skupiny

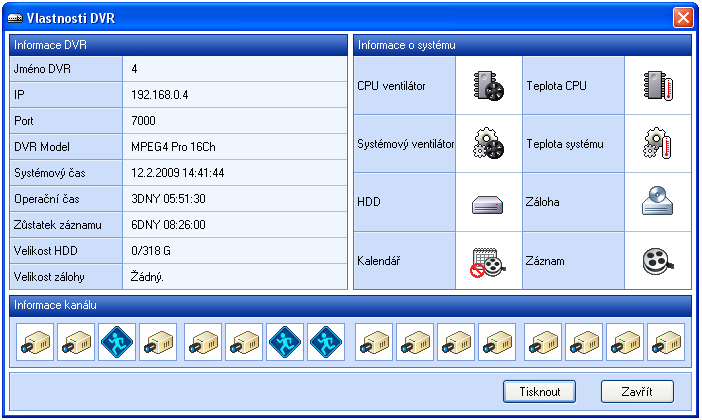

31 2. Kontextové menu DVR 1) Živý spustí živé monitorování pro vybrané DVR 2) Vzdálené vyhledávání otevře okno pro vzdálené vyhledávání záznamů 3) Místní vyhledávání otevře okno pro místní vyhledávání záznamů 4) Vlastnosti zobrazí hlavní informace o DVR 5) Log zobrazí log všech událostí nastalých v DVR od prvního připojení k napájení. Je možné zvolením konkrétního data a času nebo zadáním Dotazu tento list vyfiltrovat. 6) Nastavení otevře okno nastavení DVR 7) Vyhledávání P.O.S dat otevře okno pro vyhledávání P.O.S dat 8) Události akcí otevře okno pro definování události akcí 9) Ovládání možnost zapnout/vypnout záznam možnost zapnout/vypnout záznam podle kalendáře 10) Odebrat odebere DVR z okna stromu 11) Přejmenovat - umožní změnit jméno DVR, které se zobrazuje v okně stromu. 12) Přesun skupiny umožní přesunout DVR do jiné skupiny

32 3. Kontextové menu kamery 1) Živý spustí živé monitorování vybrané kamery 2) Události akcí otevře okno pro definování události akcí 3) Ovládání umožní ovládat PTZ kameru-spustit prepozici,trasu,automatický vert. i hor. pohyb 4) Přejmenování umožní přejmenovat kameru 4. Kontexové menu digitálního vstupu/výstupu Digitální vstup je vstupní senzor a digitální výstup je alarmový výstup DVR 1) Digitální vstup umožní definovat Události akcí a Přejmenovat 2) Digitální výstup umožní Ovládání spínání/rozpínání alarmového výstupu a Přejmenovat 5. Kontexové menu kanálu 1) Vzdálené vyhledávání otevře okno pro vzdálené vyhledávání záznamů vybraného kanálu 2) PTZ ovládání spustí PTZ panel 3) Odebrat (jen virtuální DVR) odebere kameru z kanálu virtuálního DVR

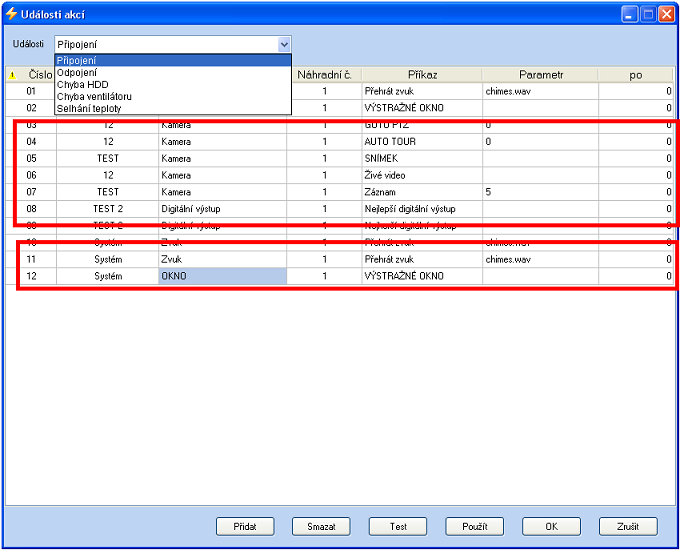

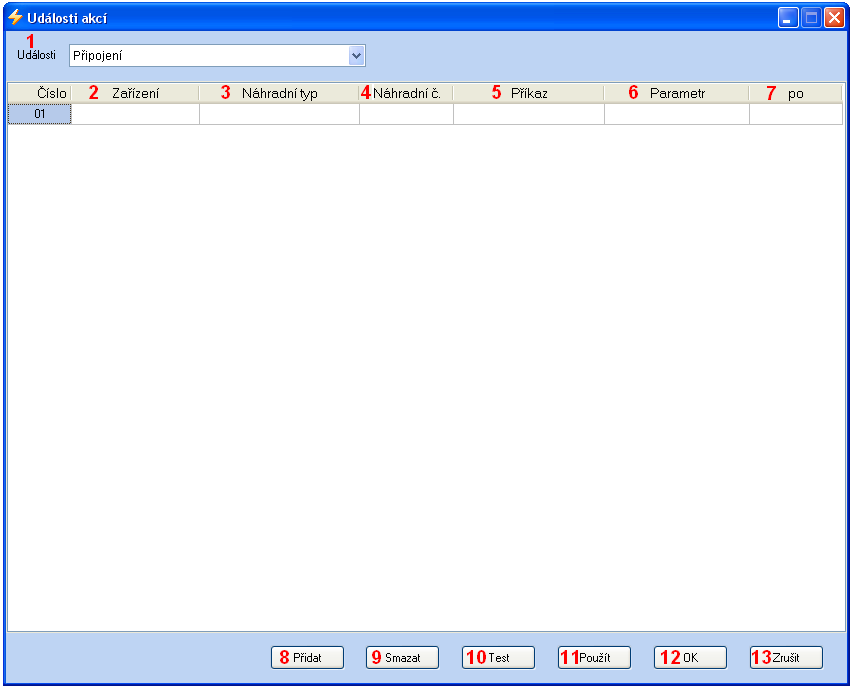

33 VI. UDÁLOSTI AKCÍ EMS umožňuje přizpůsobit nastavení varovných oznámení zvuková upozornění a obrazová vyskakovací okna, akativovaná po vzniknutí událostí související s DVR, kameramy a senzory. 1. Události akcí DVR Pravým klikem na DVR se objeví kontextové menu. Otevře se okno Události akcí.

34 1 Události: EMS zašle oznámení o abnormalitě vzniklé v DVR nebo systému jako je: Připojení, Odpojení, Chyba HDD, Chyba ventilátoru, Selhání teploty 2 Zařízení: výběr z registrovaných DVR nebo systému Systém-znamená PC, kde je nainstalován EMS. 3 Náhradní typ: výběr typu zařízení, které je připojeno k DVR a má se při vzniklé události ovládat, nebo nastavení jak má systém reagovat na vzniklou událost Příklad: DVR-kamera, digitální výstup, Systém-zvuk, okno 4 Náhradní číslo: výběr čísla kamery/digitálního výstupu k ovládání 5 Příkaz: 1) DVR>Kamera - výběr nastavení PTZ ovládání, Snímek, okno živého videa. Log miniatur bude poskytovat snímky, pokud bude zvolena možnost snímek. 2) DVR>Digitální výstup - výběr stavu výstupu-nejlepší/nejhorší NO/NC kontakt 3) Systém>Zvuk - vyberte Přehrát zvuk. EMS bude vydávat zvuk při připojení DVR, odpojení DVR, chybě HDD, chybě ventilátoru, selhání teploty (v závislosti na zvolené události v bodu č.1) Nějaké vzorové waw soubory jsou k dispozici a umístěny v adresáři: [C:\Program Files\EMS\Sound], je možné použít vlastní zvukový soubor 4) Systém>Okno - vyberte Výstražné okno Zpráva s výstražným oknem se objeví na 10 sekund a pak zmizí.

35 6 Parametr: 1) DVR>Kamera>Parametr - zadejte požadované číslo pro PTZ ovládání jako třeba číslo presetu 2) Systém>Zvuk vyberte výstražný zvukový soubor 7 Po: nastavení časové prodlevy pro akci po vzniknuté události (jednotka 1ms: 1000 = 1s) 8 Přidat: přidá jednu akci do událostí (maximálně je možné zadat 25) 9 Smazat: smaže vybranou akci 10 Test: otestuje akci pro vybranou událost 11 Použít: uloží provedené změny 12 OK: uloží provedené změny a zavře okno 13- Zavřít: neuloží provedené změny a zavře okno 2. Události akcí kamery Pravým klikem na kameře se objeví kontextové menu.

36 1 Události: EMS zašle oznámení související s kamerou jako je: Záznam pohybem zapnut, záznam pohybem vypnut, záznam alarmem zapnut, záznam alarmem vypnut, obnova videosignálu, ztráta videosignálu, detekce pohybu. Funkci detekce pohybu podporují pouze modely MPEG4 Pro. 2 Zařízení: výběr z registrovaných DVR nebo systému Systém-znamená PC, kde je nainstalován EMS 3 Náhradní typ: výběr typu zařízení, které je připojeno k DVR a má se při vzniklé události ovládat, nebo nastavení jak má systém reagovat na vzniklou událost Příklad: DVR-kamera, digitální výstup, Systém-zvuk, okno 4 Náhradní číslo: výběr čísla kamery/digitálního výstupu k ovládání 5 Příkaz: 1) DVR>Kamera - výběr nastavení PTZ ovládání, Snímek, okno živého videa. Log miniatur bude poskytovat snímky, pokud bude zvolena možnost snímek. 2) DVR>Digitální výstup - výběr stavu výstupu-nejlepší/nejhorší NO/NC kontakt 3) Systém>Zvuk - vyberte Přehrát zvuk. EMS bude vydávat zvuk pokud nastane: Záznam pohybem zapnut, záznam pohybem vypnut, záznam alarmem zapnut, záznam alarmem vypnut, obnova videosignálu, ztráta videosignálu, detekce pohybu (v závislosti na zvolené události v bodu č.1) Nějaké vzorové waw soubory jsou k dispozici a umístěny v adresáři: [C:\Program Files\EMS\Sound], je možné použít vlastní zvukový soubor 4) Systém>Okno - vyberte Výstražné okno Zpráva s výstražným oknem se objeví na 10 sekund a pak zmizí. Bude zobrazen živý pohled. 3. Události akcí digitálních vstupů/výstupů Pravým klikem na digitálním vstupu se objeví kontextové menu. EMS zašle oznámení související s digitálním vstupem jako je: vstup NO/NC

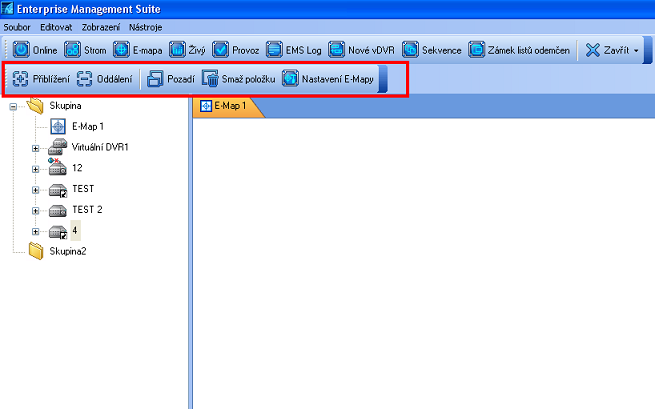

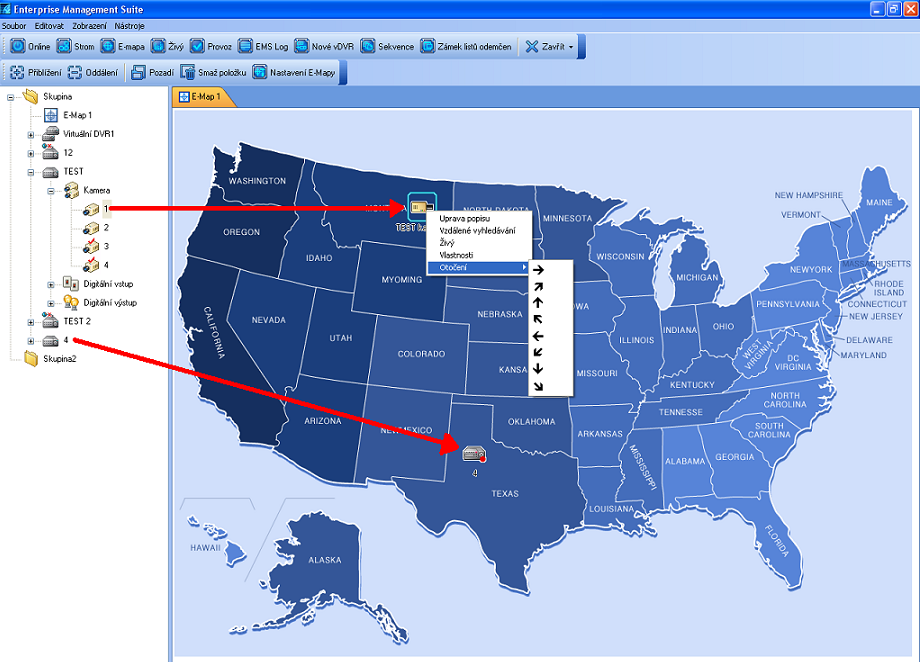

37 VII. E-MAPA 1. Editace 1.Pravým klikem na Skupina se objeví kontextové menu nebo klikem na ikonu v panelu nástrojů se vytvoří nová E-mapa. 2. Zobrazí se ovládací tlačítka E-mapy. 1 Přiblížení: zvětší E-mapu dvakrát, maximální přiblížení je 400% 2 Oddálení: zmenší E-mapu dvakrát, maximální oddálení je 25% 3 Pozadí: možnost vybrat obrázkový soubor pro E-mapu. Obrázkové soubory je možné uložit do adresáře: [C:\Program Files\EMS\EMAP\BACKGROUND] 4 Smaž položku: odebere z E-mapy již umístěné DVR nebo kameru 5 Nastavení E-Mapy: menu pro konfiguraci E-mapy

38 3. Vyberte obrázek pro pozadí E-mapy. 4. Přetáhněte požadované položky do E-mapy.

39 5. Pokud se ikona přetahuje ze stromu do E-mapy pravým tlačítkem, je možné vybrat vzhled ikony. 1) DVR je možné vybrat z modelů: MPEG4 Pro, MPEG4 Basic, MJPEG a to i ve verzích, kdy bude ikona DVR červeně blikat při události vzniklé na zařízení. Možností Zamčeno se zafixují polohy ikon na E-mapě a nejde ani další ikony přidávat do E-mapy. Nastavení E-Mapy konfiguruje jaké události mají být zobrazovány-záznam pohybem, záznam alarmem a ztrátu vidosignálu.

40 2) Kamera je možné vybrat ikonu odpovídající typu kamery: CCD, DOOM, IP a PZT kamera funkce Pohyb bude zobrazovat status při záznamu pohybem funkce Preset přesune PTZ nebo DOOM kameru na předvolenou pozici funkce Živé video umožní sledovat živě sledovat obraz kamery 2. Spojení E-map Všechny ikony a E-mapy se dají mezi sebou spojit prolinkováním dohromady. Pokud chcete E-mapy mezi sebou prolinkovat, E-mapu přetáhněte do druhé E-mapy. Dvojklikem na ikonu E-mapy se automaticky zobrazí prolinkovaná E-mapa.
