Výběr a definování průřezu

Transkript

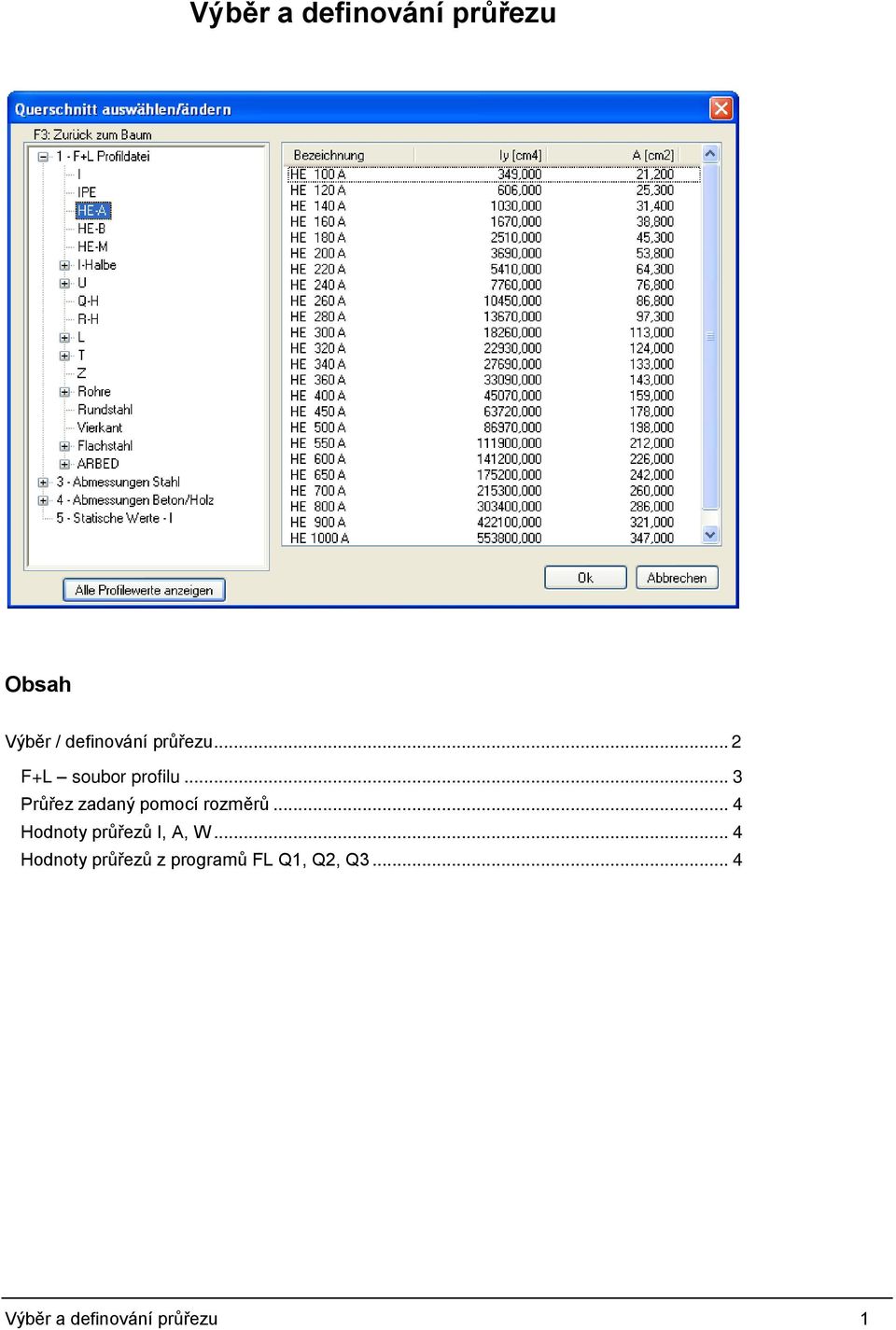

1 Výběr a definování průřezu Obsah Výběr / definování průřezu... 2 F+L soubor profilu... 3 Průřez zadaný pomocí rozměrů... 4 Hodnoty průřezů I, A, W... 4 Hodnoty průřezů z programů FL Q1, Q2, Q Výběr a definování průřezu 1

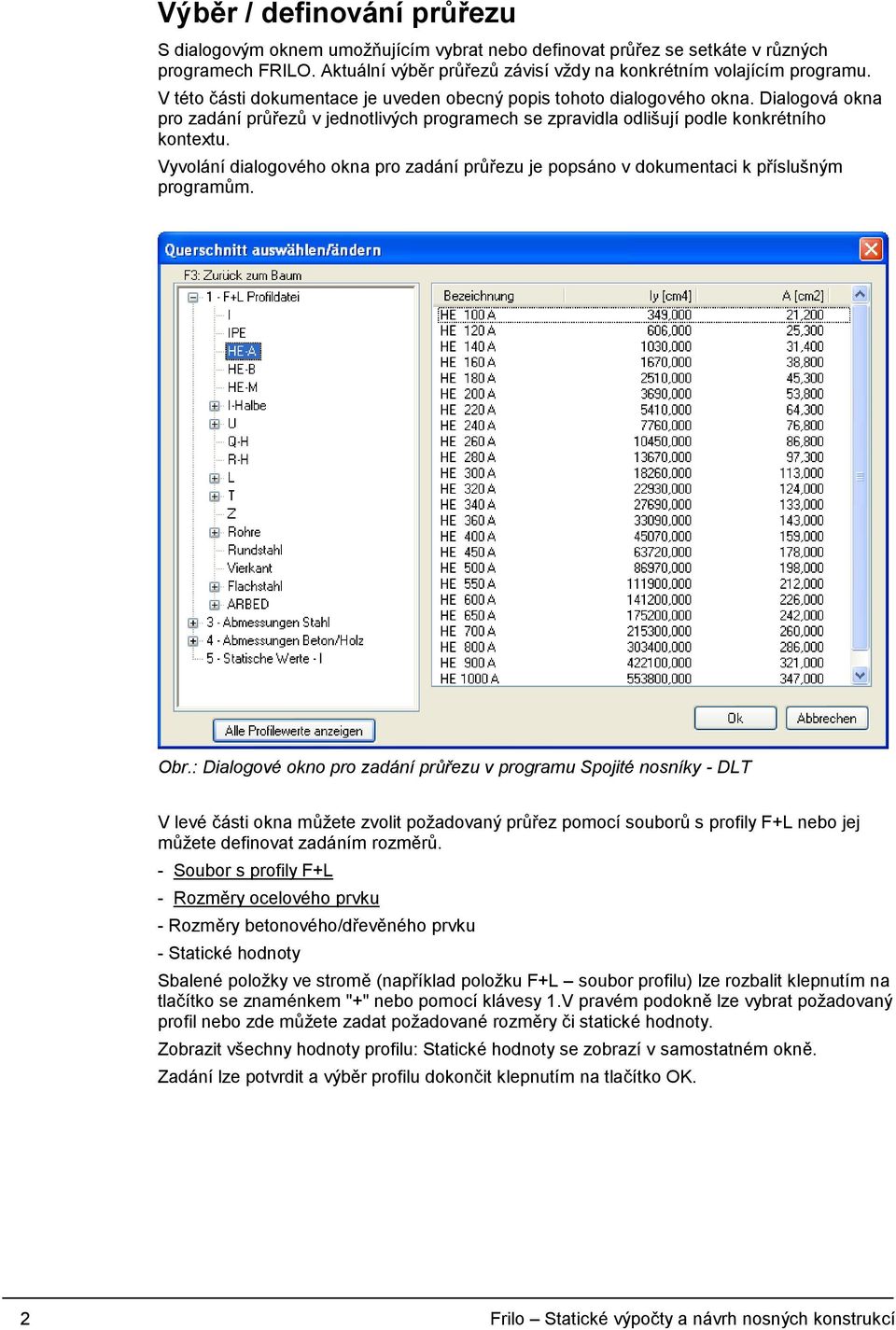

2 Výběr / definování průřezu S dialogovým oknem umožňujícím vybrat nebo definovat průřez se setkáte v různých programech FRILO. Aktuální výběr průřezů závisí vždy na konkrétním volajícím programu. V této části dokumentace je uveden obecný popis tohoto dialogového okna. Dialogová okna pro zadání průřezů v jednotlivých programech se zpravidla odlišují podle konkrétního kontextu. Vyvolání dialogového okna pro zadání průřezu je popsáno v dokumentaci k příslušným programům. Obr.: Dialogové okno pro zadání průřezu v programu Spojité nosníky - DLT V levé části okna můžete zvolit požadovaný průřez pomocí souborů s profily F+L nebo jej můžete definovat zadáním rozměrů. - Soubor s profily F+L - Rozměry ocelového prvku - Rozměry betonového/dřevěného prvku - Statické hodnoty Sbalené položky ve stromě (například položku F+L soubor profilu) lze rozbalit klepnutím na tlačítko se znaménkem "+" nebo pomocí klávesy 1.V pravém podokně lze vybrat požadovaný profil nebo zde můžete zadat požadované rozměry či statické hodnoty. Zobrazit všechny hodnoty profilu: Statické hodnoty se zobrazí v samostatném okně. Zadání lze potvrdit a výběr profilu dokončit klepnutím na tlačítko OK. 2 Frilo Statické výpočty a návrh nosných konstrukcí

3 F+L soubor profilu Soubor s profily F+L obsahuje řadu specifických profilů (např. tvaru dvojitého T) společnosti ARBED a také normované válcované profily (profily DIN). Příklad (údaje se také liší podle jednotlivých programů) Zkrácené označení Název Norma I Úzký nosník s profilem I DIN 1025, oddíl 1 IPE Středně široký nosník s profilem I DIN 1025, oddíl 5 (EN 19-57) HE-A = IPBl Široký nosník s profilem I, lehčený DIN 1025, oddíl 3 HE-B = IPB Široký nosník s profilem I, vysoký DIN 1025, oddíl 2 HE-M = IPBv Arbed Profily podle normy DIN Široký nosník s profilem I, zesílený Speciální profily společnosti Arbed Poloviční profil I Půlený nosník s profilem I DIN 1025, oddíl 1-5 U Ocelový profil tvaru U, se zaoblenými hranami EIN 1026 (EN 24) Q-H Čtvercový dutinový profil DIN R-H Pravoúhlý dutinový profil - tvářený za tepla DIN tvářený za studena, svařovaný DIN Lg Ocelový profil tvaru L, rovnoramenný DIN 1028 Lu Ocelový profil tvaru L, nerovnoramenný Úhelník ostrohranný T TB Ocelový profil tvaru L, rovnoramenný, ostrohranný Ocelový profil tvaru T, se zaoblenými hranami, s vysokou stojinou - se zaoblenými hranami, se širokou patkou DIN 1028 DIN 1022 DIN 1024 DIN 1024 TPS - ostrohranný DIN Z Ocelový profil tvaru Z DIN 1027 Trubka Kulatý dutinový profil DIN 2448, 2449 Kruhová ocel Kulatý plný profil DIN 1013 (EN 60) Čtyřhran Čtyřhranný plný profil DIN 1014 (EN59) Plochá ocel Plochá ocel DIN široká ocel DIN Soubor s údaji profilů obsahuje další profily podle normy DIN/EC, které však nejsou používány ve všech programech. Výběr a definování průřezu 3

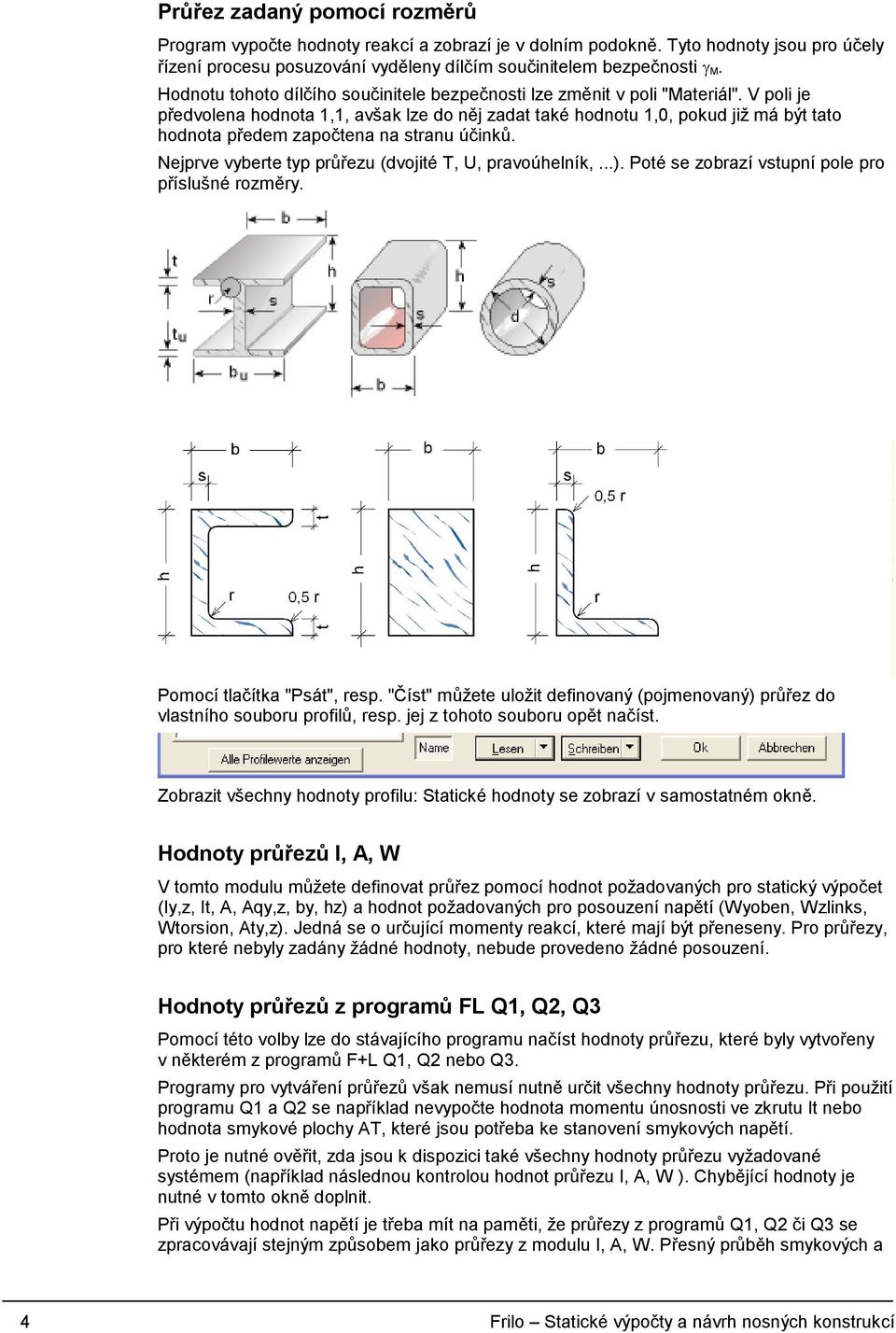

4 Průřez zadaný pomocí rozměrů Program vypočte hodnoty reakcí a zobrazí je v dolním podokně. Tyto hodnoty jsou pro účely řízení procesu posuzování vyděleny dílčím součinitelem bezpečnosti M. Hodnotu tohoto dílčího součinitele bezpečnosti lze změnit v poli "Materiál". V poli je předvolena hodnota 1,1, avšak lze do něj zadat také hodnotu 1,0, pokud již má být tato hodnota předem započtena na stranu účinků. Nejprve vyberte typ průřezu (dvojité T, U, pravoúhelník,...). Poté se zobrazí vstupní pole pro příslušné rozměry. Pomocí tlačítka "Psát", resp. "Číst" můžete uložit definovaný (pojmenovaný) průřez do vlastního souboru profilů, resp. jej z tohoto souboru opět načíst. Zobrazit všechny hodnoty profilu: Statické hodnoty se zobrazí v samostatném okně. Hodnoty průřezů I, A, W V tomto modulu můžete definovat průřez pomocí hodnot požadovaných pro statický výpočet (Iy,z, It, A, Aqy,z, by, hz) a hodnot požadovaných pro posouzení napětí (Wyoben, Wzlinks, Wtorsion, Aty,z). Jedná se o určující momenty reakcí, které mají být přeneseny. Pro průřezy, pro které nebyly zadány žádné hodnoty, nebude provedeno žádné posouzení. Hodnoty průřezů z programů FL Q1, Q2, Q3 Pomocí této volby lze do stávajícího programu načíst hodnoty průřezu, které byly vytvořeny v některém z programů F+L Q1, Q2 nebo Q3. Programy pro vytváření průřezů však nemusí nutně určit všechny hodnoty průřezu. Při použití programu Q1 a Q2 se například nevypočte hodnota momentu únosnosti ve zkrutu It nebo hodnota smykové plochy AT, které jsou potřeba ke stanovení smykových napětí. Proto je nutné ověřit, zda jsou k dispozici také všechny hodnoty průřezu vyžadované systémem (například následnou kontrolou hodnot průřezu I, A, W ). Chybějící hodnoty je nutné v tomto okně doplnit. Při výpočtu hodnot napětí je třeba mít na paměti, že průřezy z programů Q1, Q2 či Q3 se zpracovávají stejným způsobem jako průřezy z modulu I, A, W. Přesný průběh smykových a 4 Frilo Statické výpočty a návrh nosných konstrukcí

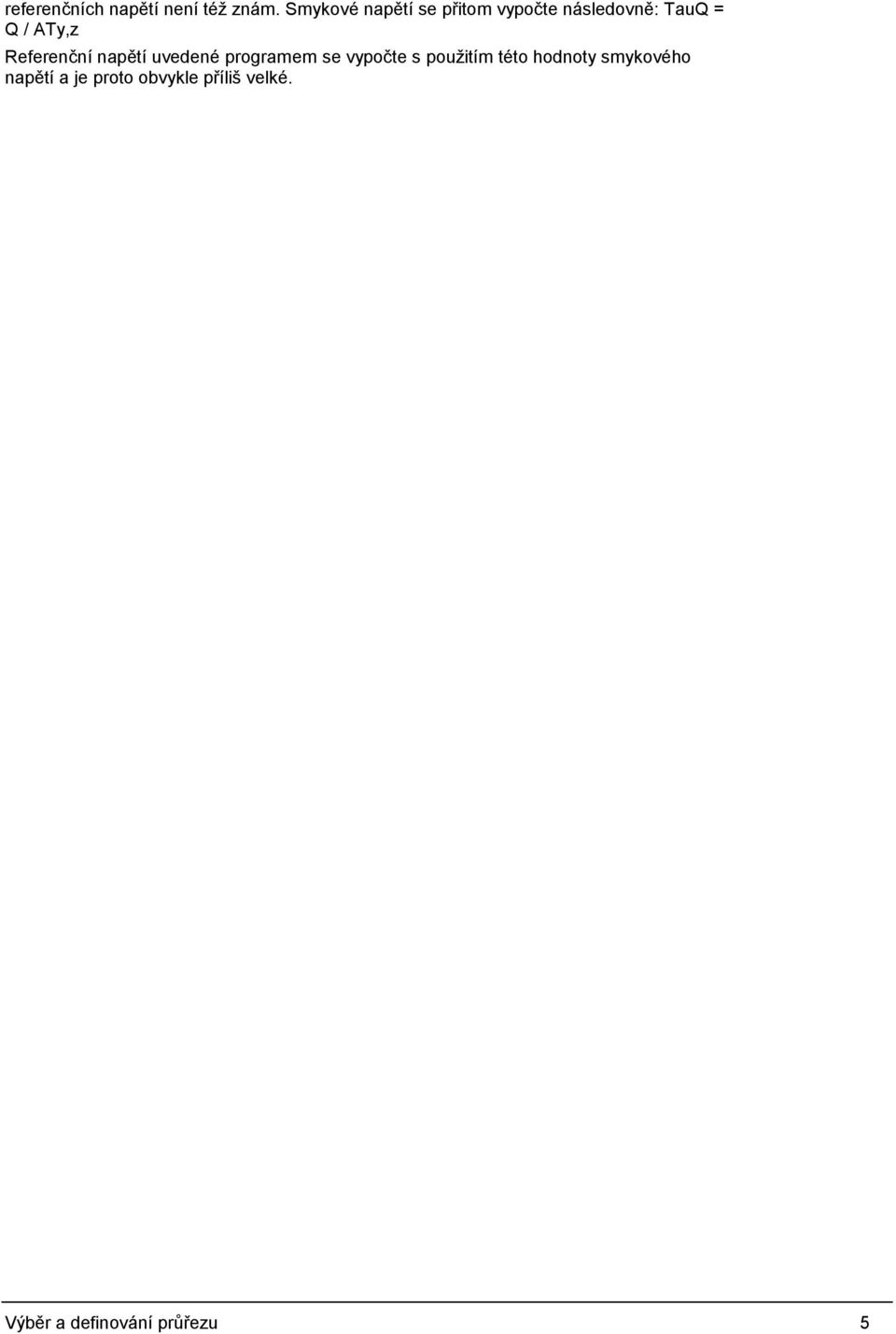

5 referenčních napětí není též znám. Smykové napětí se přitom vypočte následovně: TauQ = Q / ATy,z Referenční napětí uvedené programem se vypočte s použitím této hodnoty smykového napětí a je proto obvykle příliš velké. Výběr a definování průřezu 5
