SINUMERIK STEP 7 Toolbox (V14 SP1) Příprava softwaru stroje rychleji a efektivněji

Transkript

1 SINUMERIK STEP 7 Toolbox (V14 SP1) Příprava softwaru stroje rychleji a efektivněji Siemens.de/sinumerik

2 SINUMERIK STEP 7 Toolbox (V14 SP1) Motivace Přehled produktů Informace k produktům Migrace Servis / Support Objednací data / Logistika Seite 2

3 SINUMERIK STEP 7 Toolbox (TIA Portal) Se snadnějším projekčním nástrojem se redukuje čas vstupu na trh Snížení času přípravy stroje je stále významnější konkurenční faktor Současně se ale stále zvyšuje počet úloh, které se řeší v oblasti softwaru. Tím se zvyšují nároky na systémovou podporu Je snaha ale stále snižovat časy uvádění strojů do provozu. To vyžaduje lepší softwarové nástroje pro ladění softwarů. Jen tak může stoupat produktivita práce softwarového pracovníka Seite 3

4 SINUMERIK STEP 7 Toolbox (V14 SP1) Motivace Přehled produktů Informace k produktům Migrace Servis / Support Objednací data / Logistika Seite 4

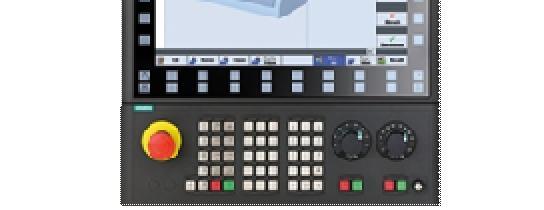

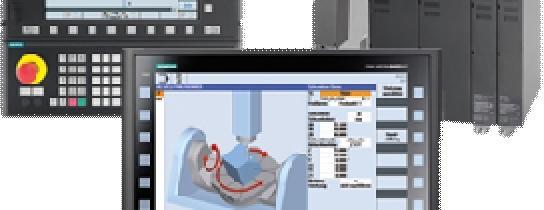

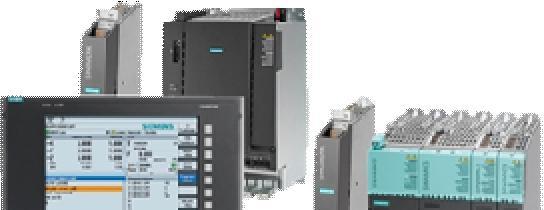

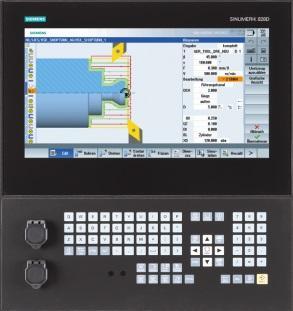

5 SINUMERIK STEP 7 Toolbox (TIA Portal) Integrace SINUMERIKu 840D sl do TIA Portálu Einstiegsklasse SINUMERIK 808D Kompaktklasse SINUMERIK 828D Premiová třída SINUMERIK 840D sl Minimální požadavky: SINUMERIK 840D sl SW 4.8 SP1 SINUMERIK NCU 7x0.3 Funkční oblasti: Konfigurace hardwaru a komunikace PLC ve všech způsobech programování Panelbasierte Kompakt-CNC Technologien: Drehen und Fräsen Bis zu 5 Achsen/Spindeln 1 Bearbeitungskanal 7,5 -/8,4 -Farbdisplay S7-200 basierte PLC Panelbasierte Kompakt-CNC Technologien: Drehen, Fräsen, Schleifen Bis zu 10 Achsen/Spindeln/2 Hilfsachsen 2 Bearbeitungskanäle 10,4 -/15,6 -Farbdisplay S7-200 basierte PLC CNC založ. na spojení s pohony Sinamics Multitechnologie CNC Až 93 os/vřeten Až 30 kanálů Mod.panelový koncept s až 19 -bar. Displ. SIMATIC S7-300 PLC (PLC 317-3PN/DP) Seite 5

6 SINUMERIK STEP 7 Toolbox (V14 SP1) Motivace Přehled produktů Informace k produktům Migrace Servis / Support Objednací data / Logistika Seite 6

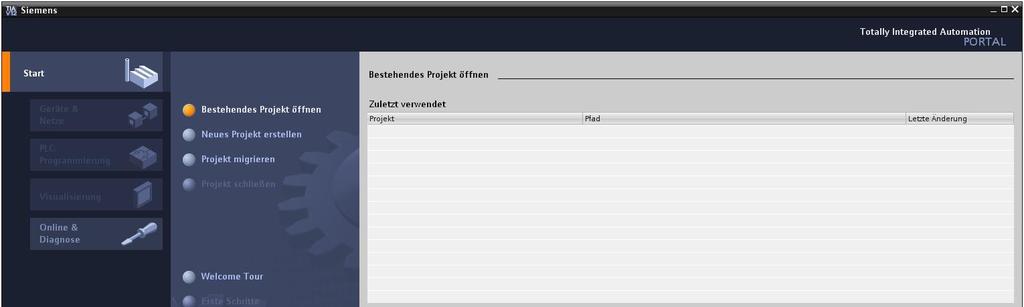

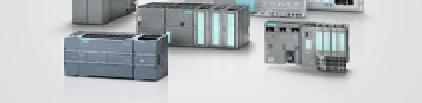

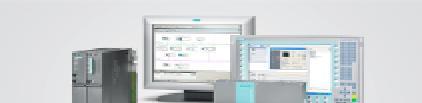

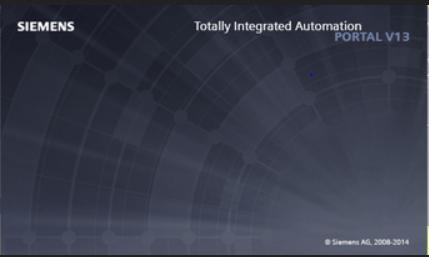

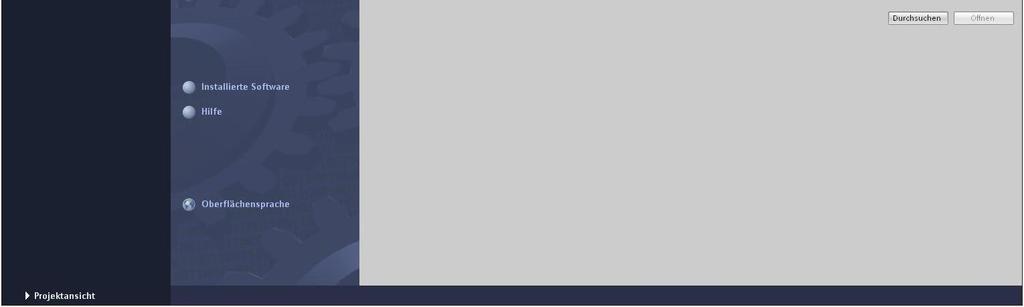

7 Totally Integrated Automation Portal (TIA Portal) TIA Portal umožňuje efektivnější přípravu softwaru pro začátečníky i profesionály Totally Integrated Automation Portal tvoří pracovní prostředí pro přípravu softwaru ve všech potřebných oblastech. STEP 7 Prof. Totally Integrated Automation Portal WinCC Adv./Prof. Všechny softwarové úlohy v jednom prostředí Použití efektivních nástrojů Jednotný ovládací koncept Jednoduché intuitivní projektování Know-how rychle a snadno přenositelné Minimalizace víceprací SIMATIC Controller SINUMERIK STEP 7 Toolbox Central Common data management SIMATIC HMI The image cannot be displayed. Your computer may not have enough memory to open the image, or the image may have been corrupted. Restart The your image computer, and then cannot open be the file again. If the displaye Create MyHMI /WinCC Je snadné najít chyby a odstranit je Podpora týmové spolupráce Bezproblémová integrace safety Nižší nároky na synchronizaci projekčních částí Snadnější a intuitivní ovládání Seite 7

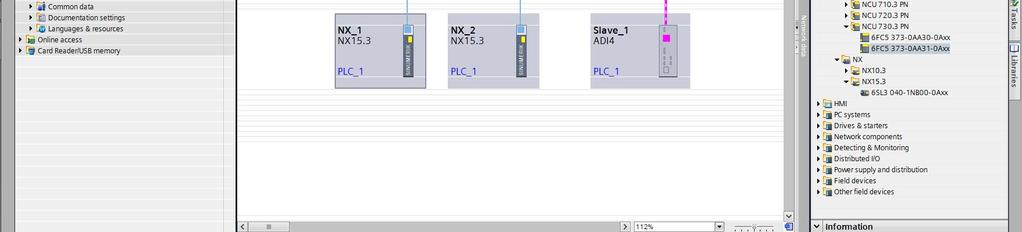

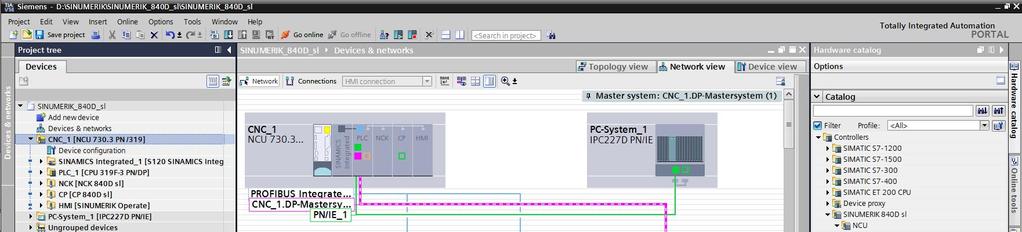

8 SINUMERIK STEP 7 Toolbox (TIA Portal) Intuitivní a jednoduchá příprava projektu softwaru s TIA Portálem SIMATIC STEP 7 Professional V14SP1 SINUMERIK Hardware (NCU 840D, NX, ADI4) Jednoduché projektování hardwarové konfigurace pomocí spojování přístrojů klikni a táhni (DP Integrated, PROFIBUS, PROFINET) Grundprogram jako globální knihovna pro větší flexibilitu a rychlejší programování SINUMERIK STEP 7 Toolbox V14SP1 Programovací nástroj pro standardní a bezpečné programování s Safety Integrated plus (F-PLC) PLC-sériovou zálohu lze vytvořit v STEP 7 Ulehčený přechod pomocí obdobné filosofie s klasickým Toolboxem (STEP 7 V5.5 ) vylepšený inovacemi TIA Portalu Seite 8

9 SINUMERIK STEP 7 Toolbox V14 SP1 SINUMERIK STEP 7 Toolbox Optionspaket zu STEP 7 Professional (TIA Portal) Obdobný funkční obsah s toolboxem klasik Tvorba PLC softwaru navazuje na dřívější filosofii STEP 7 klasik Jednotné safety projektování s F-PLC (Safety Integrated plus) Funkce & Tools Rozšíření hardwarového katalogu o komponenty NC systému od firmwaru 4.5 SP2: NCU NCU NCU NX10.3 NX15.3 ADI4 SINUMERIK PLC Grundprogramm s Firmware. verzemi pro NCU (V4.5, V4.7, V4.8) PLC Grundprogramm verze (V4.5.x.x, V4.7.x.x, V4.8.x.x) Vytvoření SINUMERIK PLC-Serieninbetriebname-/Hardware povyšovacího archívu Import SINUMERIK-uživatelských textů hlášení Vytvoření SINUMERIK-PLC-archivů Podpora PROFINET IO IRT pro NCK Podpora SINUMERIK Safety Integrated a Safety Integrated plus NC-VAR-Selector (externes Tool) Seite 9

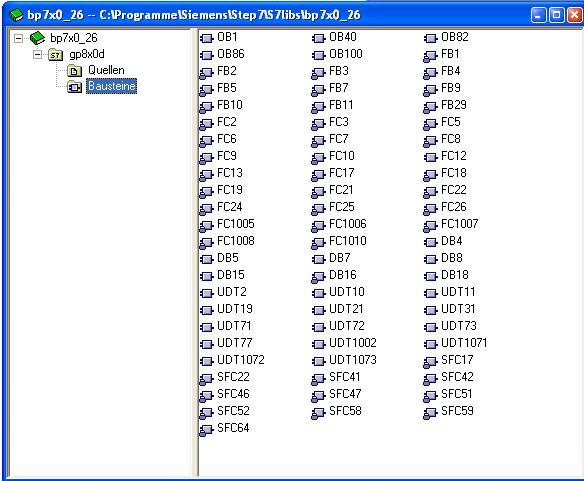

10 SINUMERIK Toolbox a Grundprogramm (GP) Porovnání TIA Portalu a Classic SINUMERIK STEP 7 Toolbox (TIA Portal) Plnohodnotná GP-knihovna Všechny použité grundprogram - bloky musí být z důvodu konzistence v projektu Symboly jsou přímo v programových blocích Tabulka proměnných UDT jsou v adresáři PLC-Datentyp uloženy TIA Portal Toolbox obsahuje všechny bloky CNC-SW od 4.5 SP2 Proměnné jsou programovány symbolicky PLC symboly mohou být exportovány Verschieden Grundprogramm-Vorlagen: (komplett, Upgrade) SINUMERIK Toolbox 840D sl (classic) GP-knihovna je uložena jako projekt Osové bloky mohou být deklarovány v symbolice Názvy bloků jsou deklarovány v symbolice Symbolika UDT jsou uloženy v adresáři Baustein Pro každou softwarovou verzi je verze toolboxu Operandenvorrang kann ausgewählt werden Seite 10

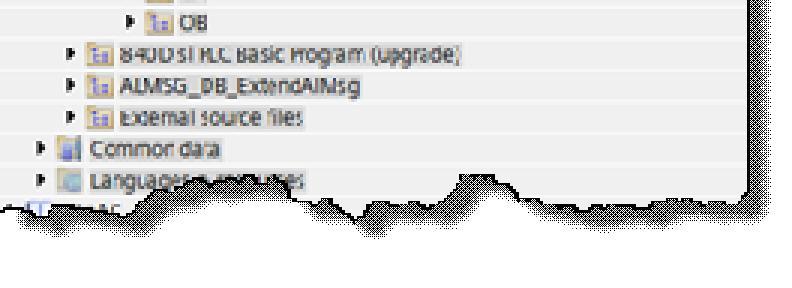

11 SINUMERIK STEP 7 Toolbox V14 SP1 Předlohy / Mastercopies 840D sl PLC Basic Program: Všechny potřebné bloky pro plnou výstavbu Pro kompletně nový projekt Kopírují se jednotlivé programové bloky, nebo celek 840D sl PLC Basic Program (upgrade): Všechny Know-How chráněné programové bloky pro plnou výstavbu bez uživatelem změněných programových bloků Slouží k povýšení projektu(např. po výměně jednotky, nebo migraci) ALMSG_DB_ExtendAlMsg: PLC-Alarm-rozšíření přes AL_MSG [FC10] External source files: Obsahuje předlohy pro různé externí zdroje(awl) Seite 11

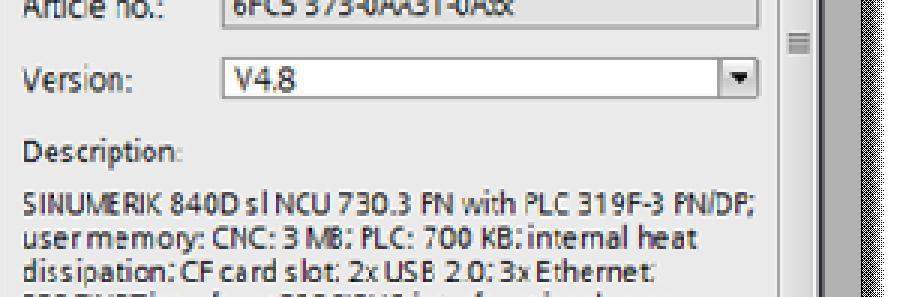

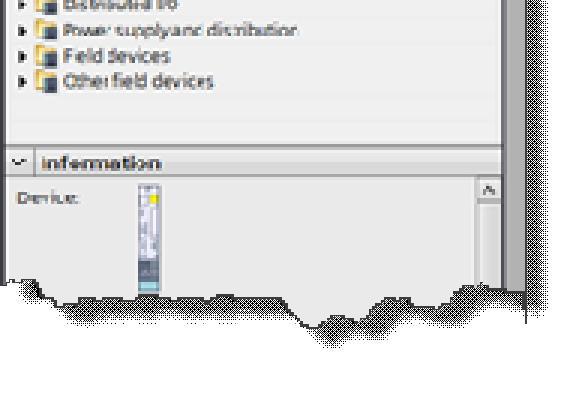

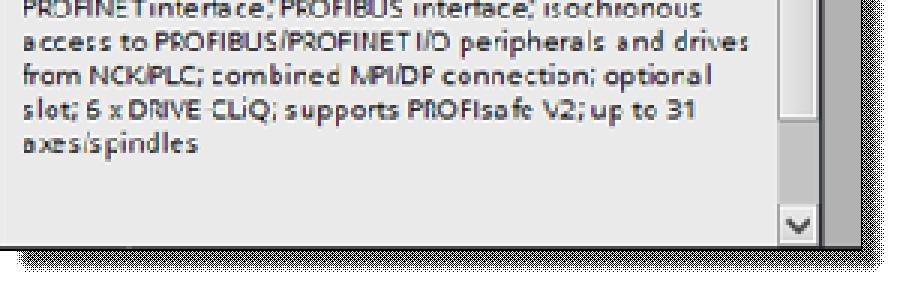

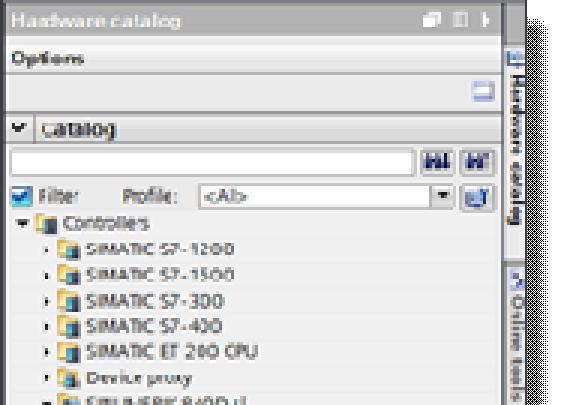

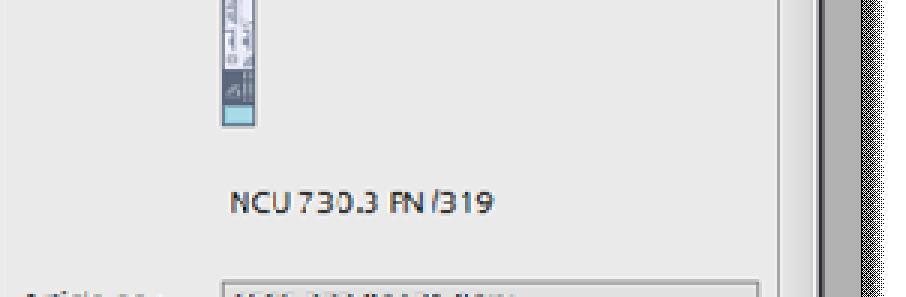

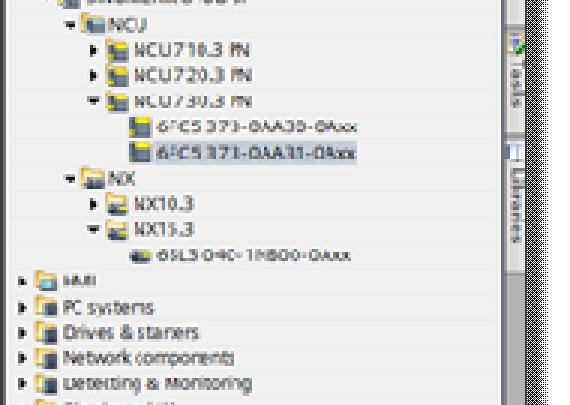

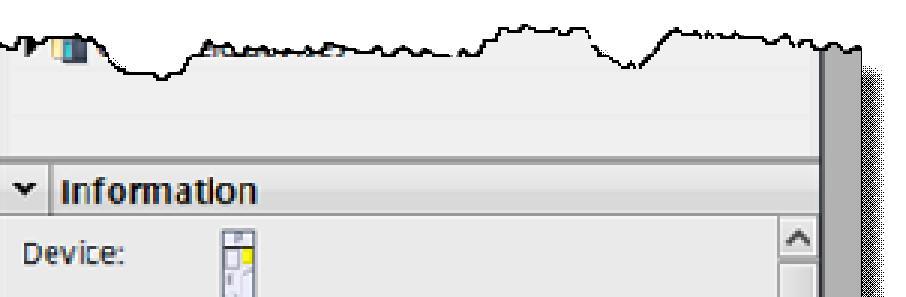

12 SINUMERIK STEP 7 Toolbox V14 SP1 Hardwarové projektování jednoduché a přehledné ve formě knihovny Detailní informace Hardwarový katalog je rozšířen Toolboxem NCU-SW výběr Seite 12

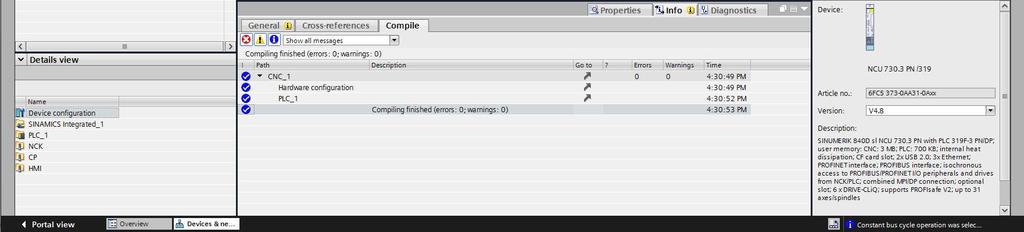

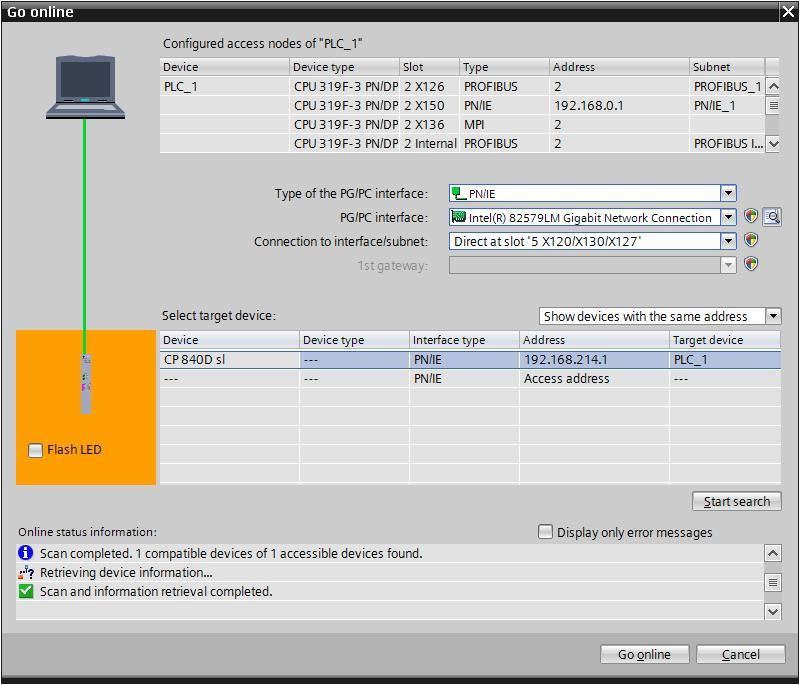

13 SINUMERIK STEP 7 Toolbox V14 SP1 Zápis do zařízení PG/PC rozhraní není nutné parametrovat Z momentálně použitých rozhraní je možno vybrat Seite 13

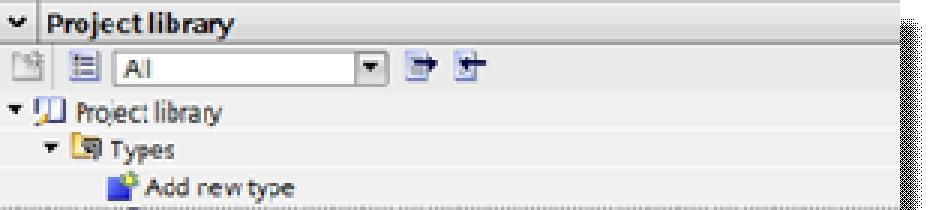

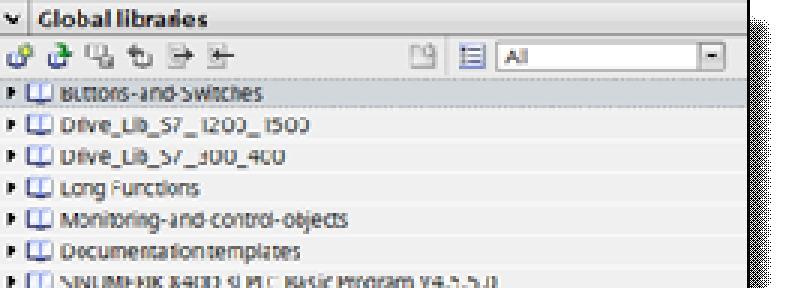

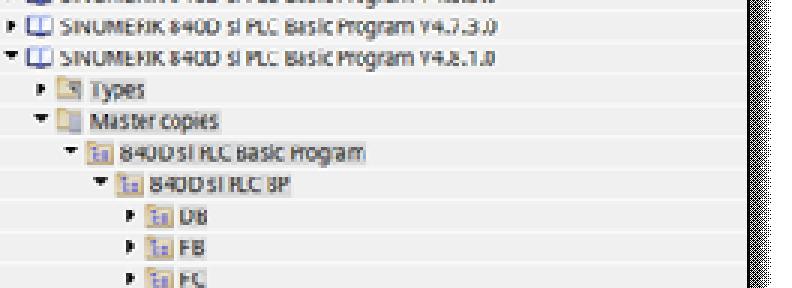

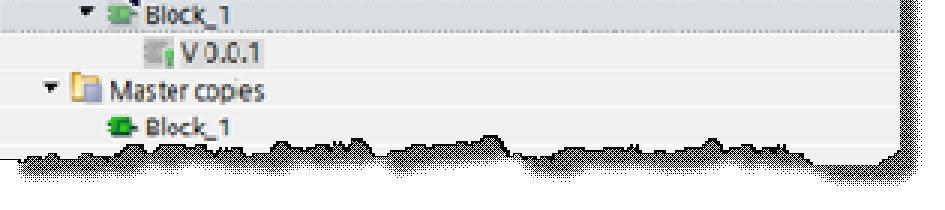

14 SINUMERIK STEP 7 Toolbox V14 SP1 Rozsáhlé knihovny Optimalizace práce a znovupoužití dřívějšího Know-How Koncept knihoven pro všechny automatizační komponenty Vytvoření, uložení a znovupoužití libovolných částí projektů, např..: Programových bloků Proměnných HMI obrazů Parametrování pohonů Konfiguračních jednotek Kompletních stanic Uvnitř projektu pomocí lokalních knihoven Nebo napříč projekty pomocí globalních knihoven Verzování PLC - Grundprogramm je integrován jako globální knihovna Aufgabenorientierte Kopiervorlagen für intuitives Engineering Seite 14

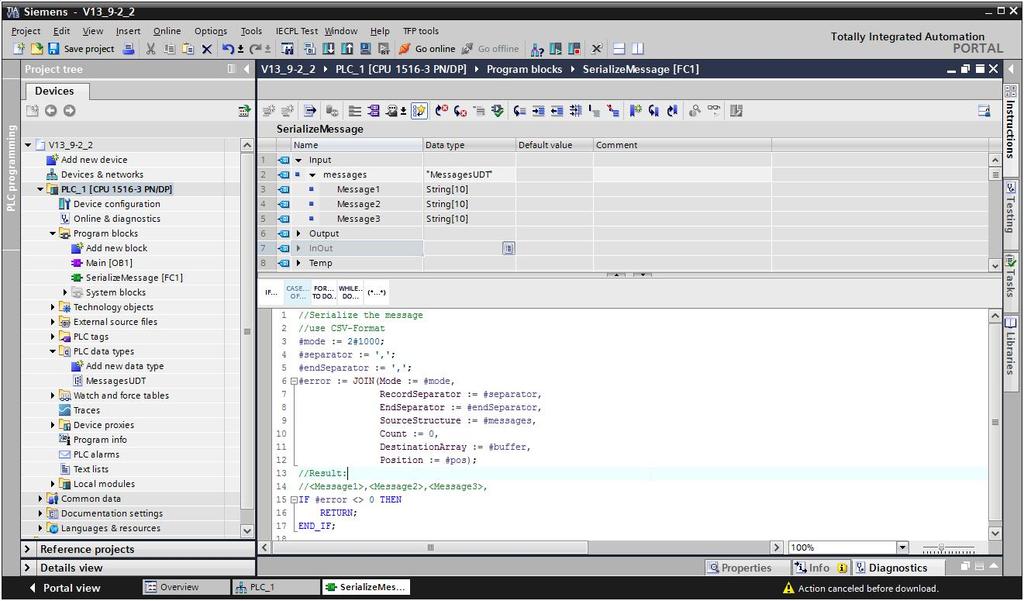

15 SIMATIC STEP 7 im TIA Portal inovace programovacích jazyků SCL výkonné programování ve vyšším jazyce Programování ve vyšším jazyce pomocí SCL Moderní textově orientovaný SCL-Editor s Highlighting, Autovervollständigung, podporou volání funkcí, programování smyček, Frei setzbare Lesezeichen Body pro přerušení ulehčují hledání chyb Deaktivieren von Code-Bereichen mit einem Klick Zugriff auf den gesamten Befehlsumfang der SIMATIC Steuerungen. Diese können per Drag & Drop eingefügt werden Jazykové inovace KOP, FUP, SCL jsou rovnocenné k AWL, t.j všechny příkazy jsou ve všech IEC-jazycích k dispozici Vysoce výkonný KOP/FUP/SCL překladač. Rozšiřování programových bloků za chodu Seite 15

16 SCL in STEP 7 Použití SCL: IF data_operation THEN SCL Řešení v KOP Řešení v AWL Řešení v SCL Seite 16

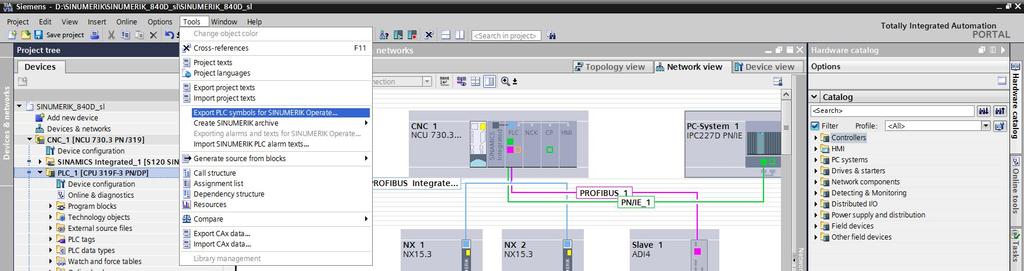

17 SINUMERIK STEP 7 Toolbox V14 SP1 SINUMERIK PLC Symbol generátor Dříve: S externím nástrojem"plc Symbol Generator" můžete PLC-symboly pro SINUMERIK Operate exportovat. Nově: Můžete PLC-symboly přímo přes TIA Portal exportovat. SINUMERIK PLC symbol-generator může být dosažen přes Kontextmenuevprojektnavigaci, nebo přes nástroje Seite 17

18 SINUMERIK STEP 7 Toolbox (V14 SP1) Motivace Přehled produktů Informace o produktech Migrace Servis / Support Objednací data / Logistika Seite 18

19 SINUMERIK STEP 7 Toolbox V14 SP1 Migrace z STEP projektů je možná: IEC jazyky KOP, FUP, SCL, AWL, GRAPH Hardwarová / síťová konfigurace SIMATIC: Zlomový den SINUMERIK: od NCU 840D sl Typ 1B SW V4.8 SP1 SINUMERIK NCU NCU NCU NX 10.3/15.3 ADI4 Předběžné vyzkoušení možné přes Readiness Check Tool Seite 19

20 Se SINUMERIKem v TIA Portálu podporovaná migrace STEP 7 V5.x projektů Zákazník má: Zákazník chce: Migrace s/bez SPL* STEP 7 V5.5 Toolbox 840D sl SW 4.8 SP1 S7-300 (Grundprogramm) TIA Portal STEP 7 TIA Portal Toolbox 840D sl SW 4.8 SP1 S7-300 (Grundprogramm) Co znamená migrace pro uživatele: Je plně automatizovaná pomocí migračního nástroje V případě čistého IEC-programování není nutné mnoho dodatečných prací Problémová místa jsou jednoznačně označena a řešení nabídnuta. Migrace s Safety Integrated (SPL) je možná. Seite 20

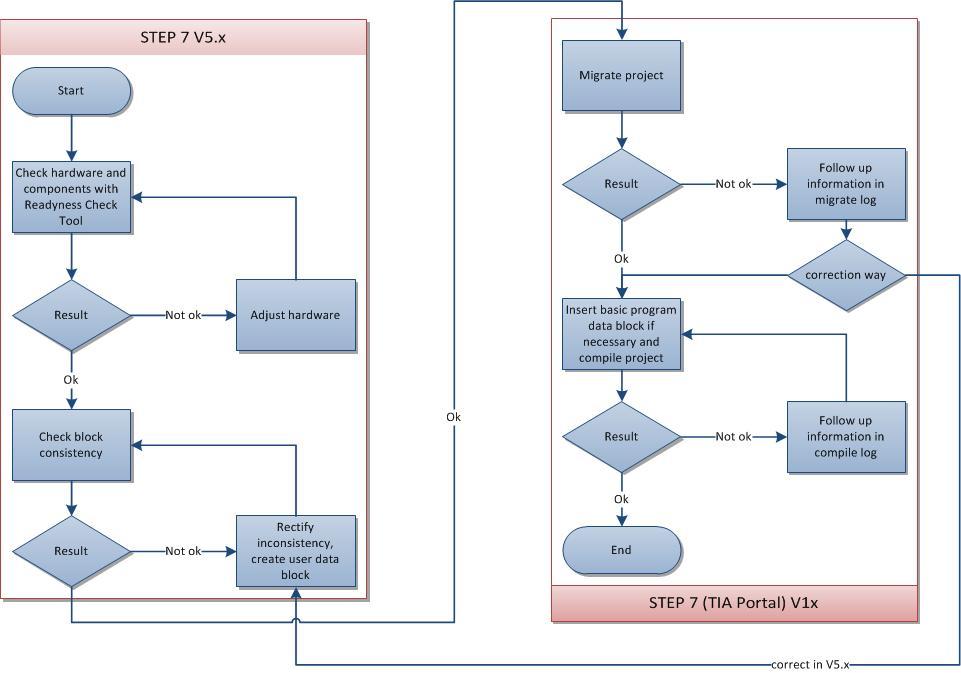

21 Se SINUMERIKem v TIA Portálu Postup migrace krok za krokem Dodatečné Informace Online Hilfe Toolbox V14 SP1 (SINUMERIK 840D sl TIA Portal Toolbox V14 SP1 Projektierungshandbuch) SINUMERIK STEP 7 Toolbox V14 SP1 Getting Started Application Note Programmierempfehlung zu PLC S7-300 für SINUMERIK Seite 21

22 SINUMERIK STEP 7 Toolbox (V14 SP1) Motivace Přehled produktů Informace k produktům Migrace Servis / Support Objednací data / Logistika Seite 22

23 Workshops Kurzy SINUMERIK 840D sl TIA Portal Integrace Budou od začátku roku 2018 pro interní a externí účastníky vtac Erlangen (jazyky německy a anglicky). Obsah kurzů: Nástroje servisu a uvádění do provozu(instalace STEP 7 a PLC Toolboxu, Online spojení, PRONETA) TIA Portal STEP 7 Professional (základní funkce STEP 7 TIA Portálu) Vytvoření konfigurace přístrojů/sítě Vytvoření PLC-Programu Migrace STEP 7 Classic do STEP 7 TIA Portal Cíl je, aby účastník na konci kurzu uměl vytvořit PLC projekt v TIA portálu a uměl migraci projektu z STEP 7 klasik di TIA portálu Seite 23

24 Readiness Check Readiness Check Tool: Přezkoušení, zda použitý hardware je podporován TIA portálem SIMATIC HW: Zlomové datum SINUMERIK HW: od NCU 840D sl Typ 1B SW4.8 SP1 U nepodporovaných produktů je zobrazena nástupnická jednotka Výsledek jako Excel-File, nebo PDF V SIEMENS Industry Online Support k dispozici jako download Seite 24

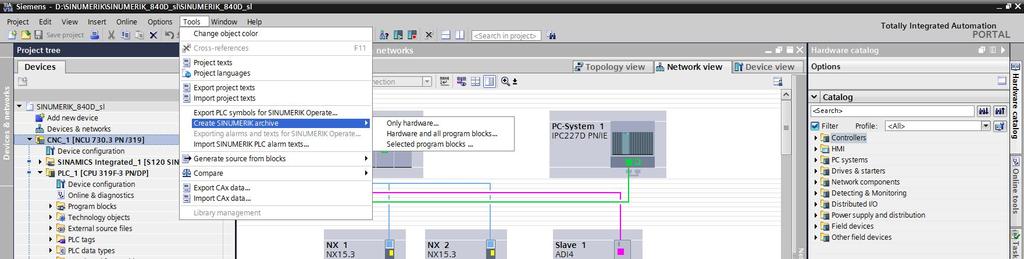

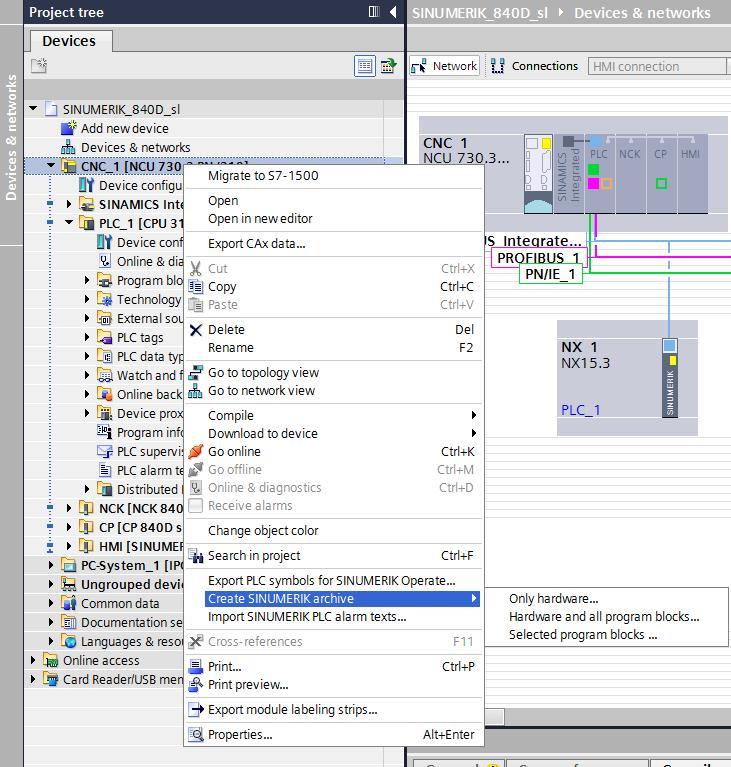

25 SINUMERIK STEP 7 Toolbox V14 SP1 SINUMERIK povyšovací archiv Dříve: Ve STEP 7 V5.x můžete vytvořit SINUMERIK PLC-Hardware povyšovací archive a PLC Inbetriebnahmearchive, abyste obdrželi přeložená data k nahrání do SINUMERIKu Operate. Nově: Dodatečně k STEP 7 V5.x známým SINUMERIK-PLC-archívům můžete vytvořit jen PLC dodatečný archiv, ve kterém je uložen jen výběr programových bloků SINUMERIK povyšovací archiv vytvářecí funkce může být dosažena přes Kontextmenuev navigaci projektu nebo přes nástroje. Seite 25

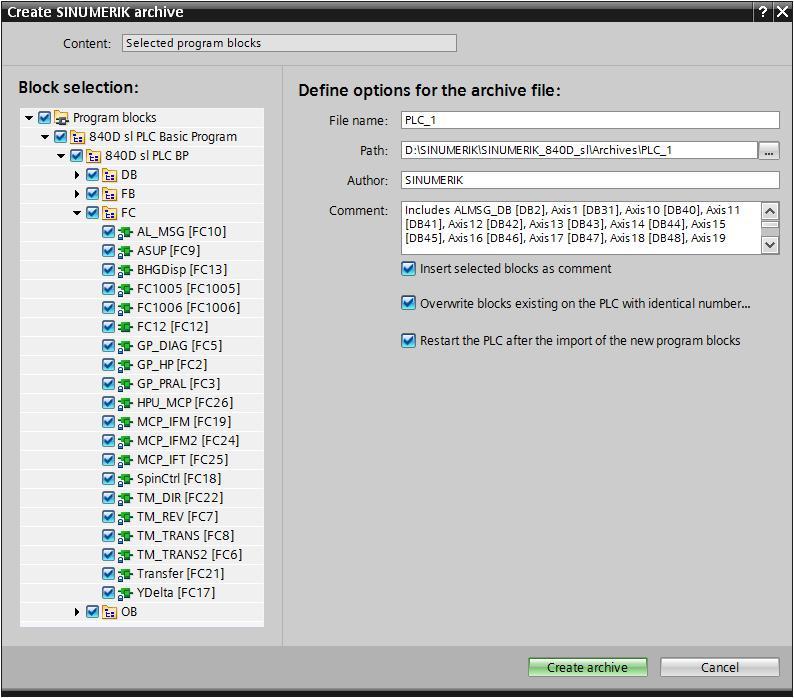

26 SINUMERIK STEP 7 Toolbox V14 SP1 PLC povyšovací archivy Volba programových bloků pomocí checkboxu Jednoduché vytvoření PLC povyšovacího archivu ulehčuje servis a změny projektu ve stroji Seite 26

27 SINUMERIK STEP 7 Toolbox (V14 SP1) Motivace Přehled produktů Informace k produktům Migrace Servis / Support Objednací data / Logistika Seite 27

28 SINUMERIK STEP 7 Toolbox (TIA Portal) produkty nutné pro práci se Sinumerikem s PLC na bázi TIA portálu Označení Objednací číslo Informace Potřebné SIMATIC Softwary (viz. také Katalog ST 70 und Siemens Industry Mall, TIA Portal je součást STEP 7 bzw. WinCC) STEP 7 Professional* 6ES TIA Portal projekční nástroj pro SIMATIC S7 automaty SINUMERIK Software (viz. také Katalog NC 62 a Siemens Industry Mall) SINUMERIK STEP 7 Toolbox 6FC5851-1XC45-1YA8 Opční paket k STEP 7 Professional; Součást SINUMERIK Software DVD pro SINUMERIK 840D sl (ab Typ 1B) Hinweise: Die Software-Versionen der zu installierenden Produkte müssen bis zum Servicepack übereinstimmen Für die Lizenzierung der Produkte benötigen Sie entsprechende License Keys (ohne License Key: 21-Tage-Trial) * Es sind unterschiedliche Lizenzformen verfügbar Seite 28

29 Děkuji za pozornost! Änderungen und Irrtümer vorbehalten. Die Informationen in diesem Dokument enthalten lediglich allgemeine Beschreibungen bzw. Leistungsmerkmale, welche im konkreten Anwendungsfall nicht immer in der beschriebenen Form zutreffen bzw. welche sich durch Weiterentwicklung der Produkte ändern können. Die gewünschten Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart werden. Alle Erzeugnisbezeichnungen können geschützte Marken oder sonstige Rechte des Siemens Konzerns oder Dritter enthalten, deren unbefugte Benutzung die Rechte der Inhaber verletzen kann. siemens.de/sinumerik Seite 29
