1 Tisch-Wipp- und Wipp-Kreissäge D provedení 2003/07

2

3 Obsah Všeobecné... 2 Výrobce...2 Oblast platnosti... 2 Přiměřené účely použití... 2 Nejdůležitější díly stroje... 3 Nálepky a jejich významg... 4 Práce s kruhovou pilou... 5 Technicko-bezpečnostní popis... 5 Zahájení provozu stroje... 6 Rezání palivového dřeva s kyvným stolem... 9 Přestavění na pevný stůl Výměna pilového kotouče Transport Údržba Technicko-bezpečnostní předpisy Srouby a matice Ostření pilového kotouče Zahnutí zubů pilového kotouče Mazání Výměna a napnutí klínového řemene Dodatková údržba u pily s pevným a kyvným stolem Benzínový motor Doplňkové vybavení Závady příčiny odstranění Technická data Rozměry Seznam služeb zákazníkěm pro benzínové motory Prohlášení o shodě Strana 1

4 Všeobecné Všeobecné Výrobce Posch Gesellschaft m.b.h. Paul-Anton-Keller-Straße 40 A Leibnitz Telefon +43 (0) 3452/82954 Telefax +43 (0) 3452/ Oblast platnosti Tento návod k obsluze je platný pro následující zařízení: Číslo položí Typy zařízení M1230F, FW TWE 5,5-700 M1211F, FW TWKE 5,5-700 M1212F, FW TWKE 7,5-700 M1215F, FW TWZ M1218F, FW TWZE 7,5-700 M1219F, FW TWZE 5,5-700 M1250 F, FW TWB 9,7-700 M1361F, FW WE 5,5-700 M1356F, FW WKE 5,5-700 M1349F, FW WKE 7,5-700 M1365F, FW WZ M1370F, FW WZE 5,5-700 M1379F, FW WZE 7,5-700 M1245F, FW WB 9,7-700 Tabulka 1: Typy strojů Přiměřené účely použití Kruhová pila je stroj, se kterým je možné řezat palivové dřevo s kyvným stolema stavební dřevo na rovném pevném stole. Při řezání je třeba dbát následující: Minimální průměr dřeva: 2 cm Maximální průměr dřeva: 21,5 u pevného stolu 24 cm u kyvného stolu Nejmenší řezná délka: 10 cm Maximální délka dřeva: 2 m Do kyvného stolu vlkádat vždy jen jedno poleno! Pohon stroje je bud elektromotorem nebo vývodovou hřídelí. FW...Provedení s vidiovým pilovým kotoučem Strana 2

5 Všeobecné Nejdůležitější díly stroje Vodítko pro podélný řez Ochranný kryt Stůl Zajišt ovací provázky Typový štítek Elektromotor Výkyvná tyčka Rukojet kyvného stolu Kyvný stůl části kyvného stolu Upevnovací páka Elektromotor Kryt pilového kotouče Přepravní rukojet Výkyvná tyčka Posuvná zyč Rukojet kyvného stolu Kyvný stůl Typový štítek Vypínač Obrázek 1 - Tisch-Wipp- Wipp-Säge Strana 3

6 Všeobecné Nálepky a jejich významg Nosit ochranu sluchun Používat posuvnou tyč Rezání palivového dřeva bez přiváděcího zařízení zakázáno Zahájit provoz jen se všemi ochrannými zařízeními use ear defenders use the pushstick use the log gripper provided use only with guards fitted Před uvedením stroje do do činnosti bezpodmínečněpřečíst provozní návod! Směr otáčení pilového kotouče Porter une protection d`ouže. Utiliser la coulisse Défense de couper du bois sans dispositif d`amenée. Ne mettre en service qu`avec tous les dispositifs de sécurité. Jen u pohonu vývodovým hřídelem Směr otáčení vývodové hřídele Nesahat do vrhového výfuku! Keep your hands off discharge opening! Ne pas mettre les mains dans la sortie d éjection! Max. Pilový kotouč průměr Vytažení kloubové hřídele Fázový měnič STOP Not-Aus u pohonu vývodovým hřídelem páku zatáhnout nahoru! Nosit ochranu sluchu a ochranné brýle! Zapnout až po minimálně 60 sekundách! Při závadě vaměnit pojistky ve vypínači Turn on again after at least 60 seconds! On failure replace fuse in switch Attendre au moins 60 sec. avant la remise en marche! En cas de défectuosité, remplacer la fusible dans Obrázek 2 - Polohy nálepek Strana 4

7 Práce s kruhovou pilou Práce s kruhovou pilou Technicko-bezpečnostní popis Se strojem smí pracovat jen osoby, které jsou seznámeny s funkčností stroje, nebezpečím stroje a s provozním návodem. Minimální věk obsluhy stroje je 18 let. Kruhovou pilu postavit jen na rovnou a pevnou zem. Při práci nosit ochrannou obuv. Nosit ochranu sluchu a ochranné brýle. Řádně zapnutý pracovní oděv (nikoliv plandavý). Před zapnutím stroje odložit prstýnky, řetízky, náramkové hodinky atd. Nikdy nepracovat s ochrannou rukavicí blízko pilového kotouče. Se stroje smí pracovat vždy jen jedna osoba. Nikdy nepoužívat vadný elektrický přívod. Se stroje smí pracovat vždy jen jedna osoba! Nikdy nepoužívat vadný elektrický přívod. Udržovat volný pracovní prostor, kam padají zbytky dřeva! Dbejte na to, aby byl pracovní prostor dostatečně osvětlen, špatné osvětlení měže zvýšit nebezpečí úrazu! Stroje s pohonem elektromotorem neuvádět do provozu v dešti, zde může dojít k poškození vypínače příp. elektromotoru! Pracujte opatrně! Kvůli nesprávné manipulaci může dojít na základě rotujícího pilového kotouče k těžkým úrazům. Při vyskytnutém nebezpečí ihned vypnout stroj NOT-AUS vypínačem! Nikdy nepracovat bez ochranných pomůcek. Nikdy nepoužívejte poškozené, prasklé nebo deformované pilové kotouče. Při pracovním přemístění stroje vždy vypnout pohon a stroj odpojit od elektrické sítě. Nikdy nenechat stroj běžet bez dozoru. Při podélném řezání používat posuvnou tyč. Kotoučovou pilu nepoužívat v uzavřených prostorách. Strana 5

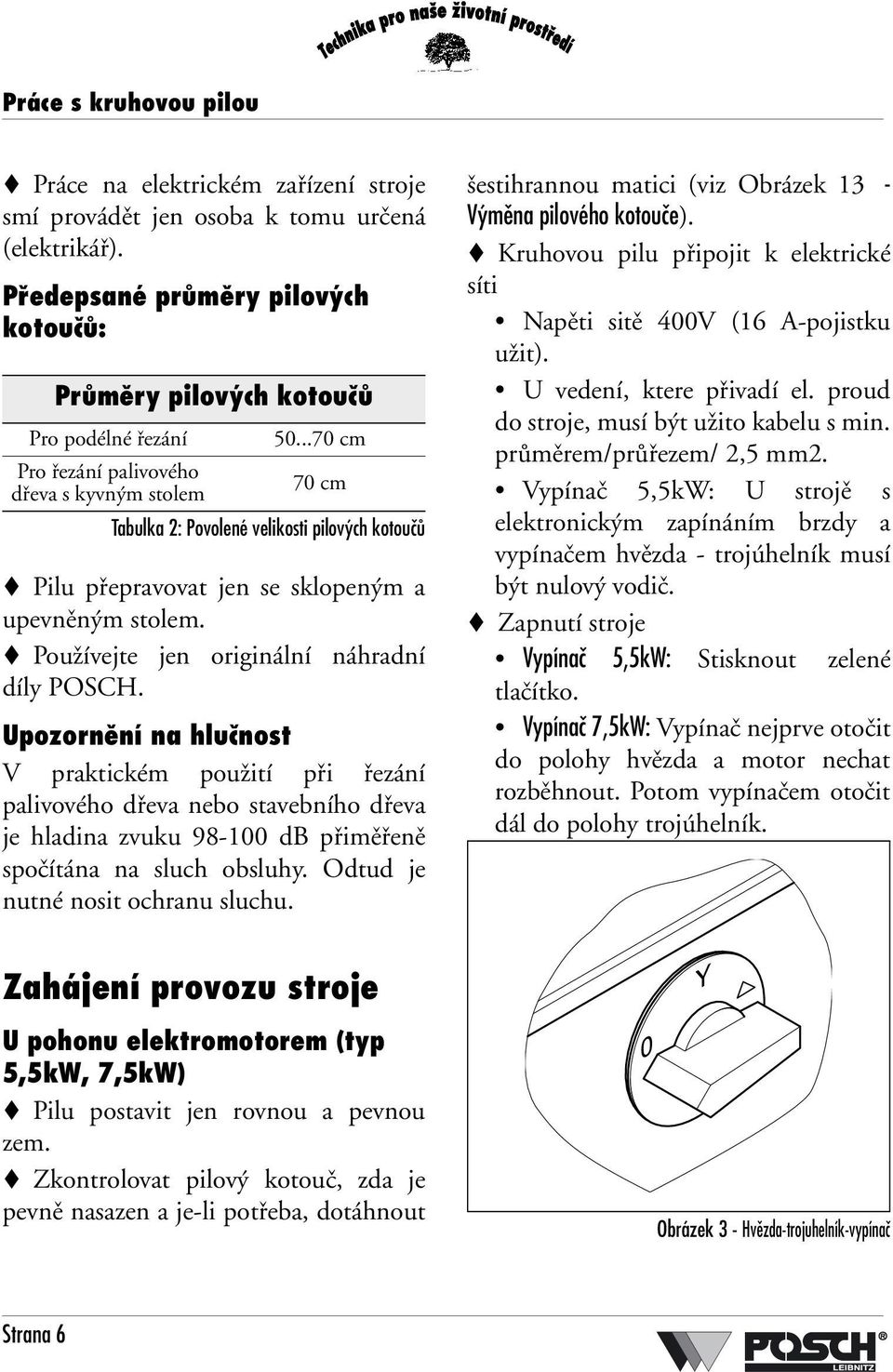

8 Práce s kruhovou pilou Práce na elektrickém zařízení stroje smí provádět jen osoba k tomu určená (elektrikář). Předepsané průměry pilových kotoučů: Průměry pilových kotoučů Pro podélné řezání cm Pro řezání palivového dřeva s kyvným stolem 70 cm Tabulka 2: Povolené velikosti pilových kotoučů Pilu přepravovat jen se sklopeným a upevněným stolem. Používejte jen originální náhradní díly POSCH. Upozornění na hlučnost V praktickém použití při řezání palivového dřeva nebo stavebního dřeva je hladina zvuku db přiměřeně spočítána na sluch obsluhy. Odtud je nutné nosit ochranu sluchu. šestihrannou matici (viz Obrázek 13 - Výměna pilového kotouče). Kruhovou pilu připojit k elektrické síti Napěti sitě 400V (16 A-pojistku užit). U vedení, ktere přivadí el. proud do stroje, musí být užito kabelu s min. průměrem/průřezem/ 2,5 mm2. Vypínač 5,5kW: U strojě s elektronickým zapínáním brzdy a vypínačem hvězda - trojúhelník musí být nulový vodič. Zapnutí stroje Vypínač 5,5kW: Stisknout zelené tlačítko. Vypínač 7,5kW: Vypínač nejprve otočit do polohy hvězda a motor nechat rozběhnout. Potom vypínačem otočit dál do polohy trojúhelník. Zahájení provozu stroje U pohonu elektromotorem (typ 5,5kW, 7,5kW) Pilu postavit jen rovnou a pevnou zem. Zkontrolovat pilový kotouč, zda je pevně nasazen a je-li potřeba, dotáhnout Obrázek 3 - Hvězda-trojuhelník-vypínač Strana 6

9 Práce s kruhovou pilou Dbát na směr otáčení elektromotoru (viz šipka na motoru). Při špatném směru otáčení motoru: V zásuvce vypínače se nachází fázový měnič, kterým se může změnit směr otáčení motoru (kolečko v zásuvce šroubovákem zastrčit a o 180 otočit). Zkontrolovat, jestli je vypínač NOT- AUS funkční. NOT-AUS Obrázek 4 - Fázový měnič Pozor! Nasazováním běžných zástrček může CEE-zástrčka na skříni vypínače prasknout. Opatřením jsou značkové zástrčky a použití silikonového spreje. Upozornění: Pro takové škody u vypínače neplatí žádné poskytnutí záruky. Obrázek 5 - NOT-AUS Vypínač 5,5kW: Při vyskytnutém nebezpečí ihned stisknout tlačítko NOT-AUS! Vypínač 7,5kW: Vypínač hvězdatrojěhelník otočit zpět do polohy O. Pozor! Po vypnutí stroje se musí pilový kotouč zastavit do 10 sekund. Upozornění: Zkontrolujte směr otáčení pilového kotouče při brždění. Pozor! Když brzdový vypínač vykazuje nějakou závadu, nesmí být pila v žádném případě uvedena do provozu. Pozor! Bude-li stroj při přetížení vypnut, smí se znovu zapnout nejdříve po 60 sekundách. Pozor! Vypínač se nesmí během 10 minut zapnout více než pětkrát! Strana 7

10 Práce s kruhovou pilou Pozor! Práce na elektrickém zařízení stroje smí provádět jen osoba k tomu určená (elektrikář). Pohon přes kloubový hřídel traktoru 1. Stroj s vývodovým hřídelem namontovat na tříbodové zavěšení traktoru. Během provozu musí pila pevně připevněna k traktoru. 2. Točivý hřídel u traktoru zapojit a pomalu vypojovat. 3. Zapnout vývodový hřídel u traktoru a pomalu spojit. Doporučený počet otáček vývodové hřídele je 500 U/min. Maximální počet otáček vývodové hřídele je 540 U/min. 5. Hnací hřídel traktoru pomale spojit a stroj nechat rozběhnout. 6. Potřebné otáčení hnacího hřídele nastavit ručním plynem. Pozor! Před rozpojením hnacích hřídelí, ruční plyn traktoru opět nasavit na minimum. 7. Zkontrolovat funkčnost zařízení NOT-AUS. Obrázek 6 - Směr otáčení hnací hřídele traktoru Pozor! Směr otáčení vývodového hřídele traktoru je na ukazateli. 4. Ruční plyn traktoru nastavit na minimum. Obrázek 7 - NOT-AUS páka Při vyskytnutém nebezpečí měže být zatáhnutím Not-Aus páky pohon pilového kotouče přerušen. Pilový kotouč bude během 10 sekund zastaven do klidu jedním brzdovým kotoučem. Pozor! Když brzda vykazuje nějakou závadu, nesmí být pila v žádném případě uvedena do provozu. Pozor! Not-Aus páka neslouží k častému brždění pilového koutouče, ale smí být zatažena jen v přímém nebezpečí. Strana 8

11 Práce s kruhovou pilou Když stroj vypnete, musí být ruční plyn nastaven na minimum a následně rozpojen kloubový hřídel. Ponom elektromotorem nebo traktorem přes hnací hřídel Pozor! Při uvedení stroje s elektromotorem do provozu musí být kloubový hřídel odpojen od vývodové hřídele. Pohon benzínovým motorem Upozornění: Před startováním motoru zkontrolovat stav oleje. Startování benzínového motoru prostudujte v provozním návodu motoru. Potřebné palivo: bezolovnatý benzín Normal. Motor B 9,7 Objem nádrže 6 l Tabulka 3: Objem nádrže Další informace najdete v provozním návodu motoru. Rezání palivového dřeva s kyvným stolem Pozor! Před začátkem práce zkontrolovat pilový kotouč jestli je pevně usazen. Když je potřeba, dotáhnout šestihrannou matici M27. Kruhová pila s rovným a kyvným stolem Zajišt ovací Upevnovací páka Rukojet kyvného stolu části kyvného stolu Sestihranná M27 Obrázek 8 - Poloha pro řezání palivového dřeva 1. Povolit oba zajišt ovací provazy. 2. Stůl pily zvednout tak vysoko, dokud se upevnovací páka na druhé straně stolu nezasune do čepu na rámu. Pozor! Stůl se nezvedá až do polohy na výměnu pilového kotouče (viz Obrázek 13 - Výměna pilového kotouče)! 3. Obě kyvné části vyklopit dopředu. Strana 9

12 Práce s kruhovou pilou Prěběh řezání Obrázek 9 -Rezání palivového dřeva s kyvným stolem 1. Dřevo položit do kyvného stolu. Maximální délka dřeva: 2 m Maximální průměr dřeva: 24 cm Pozor! U křivého dřeva musí k pilovému kotouči směřovat zakřivená strana, aby se zamezilo překlopení nebo vzpříčení dřeva během řezání. 2. Kyvný stůl uchopíme oběma rukama za rukojet, stůl vedeme k pilovému kotouči a dřevo se rozřízne. Upozornění: Při řezání na stůl příliš netlačit, aby se nezpomalovaly otáčky pilového kotouče. To vede k přetížení motoru a k odpojení ochrany motoru. Jestli se ochrana motoru přece jen vypne, nesmí být motor ihned znovu zapnutý. Smí se zapnout teprve tehdy, když se jeho povrchová teplota ochladí asi na 30 C. 3. Kyvný stůl musí být po řezání zase vrácen do výchozí polohy! Zajištění pilového kotoučes: Shodný předpis t - EN bezpečnost stroje na obrábění dřeva, část 6: Stroje na řezání palivového dřeva a kombinované stroje pro palivové dřevo a stroje s pevným stolem, s ruční obsluhou anebo s ručním odebíráním. Hliníková vložka Obrázek 10 - Opotřebená hliníková vložka Tyto hliníkové vložka jsou namáhané díly a měli by být po optřebení nejdříve vyměněny. Strana 10

13 Práce s kruhovou pilou Přestavění na pevný stůl (viz Obrázek 8 - Poloha pro řezání palivového dřeva) Pozor! Přes přestavbou bezpodmínečně vypnout stroj a u elektromotoru odpojit od elektrické sítě! 1. Obě kyvné části zklopit dozadu. 2. Zajišt ovací páku na pravé zadní straně stolu vysunout a stůl pomalu spustit dolě. 3. Stůl připevnit ke kyvnému stolu zajišt ovacími provázky. Pozor! Při práci na pevném stole musí být namontován ochranný kryt na podélný řez. 4. Ochranný kryt na podélný řez nastavit do výšky. Pozor! Když je průměr pilového kotouče menší než 700 mm, musí být odrazový šroub ochranného krytu pro podélný řez seřízen. Spodní otvor: Maximální nastavitelná výška pro pilový koutouč o průměru 700 mm. Horní otvor: Maximální nastavitelná výška pro pilový kotouč o průměru 600 mm (odrazový šroub prostrčit otvorem a zafixovat). Pozor! Pro pilové kotouče o průměru 500 mm je vlastní vybavení pro podélný řez. Obj. číslo F Průběh řezání Pozor! Nikdy nepracujte s ochrannými rukavicemi blízko pilového kotouče. Pozor! U křivého dřeva musí k pilovému kotouči směřovat zakřivená strana, aby se zamezilo překlopení nebo vzpříčení dřeva během štípání. Ochranný kryt pro podélné řezání Sroub pro Páčka svorky nastavení výšky Obrázek 11 - Ochranný kryt Páku svorky povolit a ochranný kryt nastavit. Strana 11

14 Práce s kruhovou pilou Podlélné řezání Posuvná zyč Podélná zarážka Ochranný kryt pro podélné řezání Upevnovací šrouby Obrázek 12 - Podélné řezání 5. Podélnou zarážku posunout na požadovanou šířku dřeva a upevnovacím šroubem zafixovat. Upozornění: Podélná zarážka se se může namontovat nalevo nebo napravo pilového kotouče. 6. Dřevěné prkno položit na stůl a tlačit proti pilovému kotouči. Pozor! Používejte při podélném řezání podélnou zarážku a posunovací tyčku. Strana 12

15 Práce s kruhovou pilou Výměna pilového kotouče Pozor! Přes přestavbou bezpodmínečně vypnout stroj a u elektromotoru odpojit od elektrické sítě! Kruhová pila s kyvným stolem a s pevným stolem Stěl pily Výkyvná tyčka Upevnovací páka Pilový kotouč Napínací příruba Sestihranná M27 Kryt hřídele Přírubový klíč Klíč ke pile Obrázek 13 - Výměna pilového kotouče 1. Stůl pily zvednout tak vysoko, dokud se upevnovací páka nezasune do nejzazší polohy čepu na rámu. 2. Kyvnou tyč nadzdvihnout a kyvný stůl položit nazpět. 3. Demontovat kryt hřídele. Strana 13

16 Práce s kruhovou pilou 4. Povolit šestihrannou matici od hnací hřídele. Použijte k tomu klíč kruhové pily a napínací klíč. 5. Napínací přírubu stáhnout. 6. Pilový kotouč vyměnit. Doporučujeme nasledující pilové kotouče: číslo zboží Označení pro řezání palivového dřeva Pilový kotouč průměr 70 cm, vrtání průměr 30 mm, hrubé ozuben Z Chromované Z Chrom - Vanad Z vybaven trvdokovem Tabulka 4: vhodné typy pilových kotoučě - řezání palivového dřeva Pozor! Pilové kotouče smí být jen vhodně použity EN 847-1! 7. Zkontrolovat velikost štípacího klínu: průměr pilového kotouče štípací klín podle DIN cm 50 x cm 70 x 4 Tabulka 6: Správný štípací klín Upozornění: Každý štípací klín má vlastní vodítko! 8. V případě nutnosti, namontovat jiný štípací klín. číslo zboží Označení pro podélné řezání Pilový kotouč průměr 70 cm, vrtání průměr 30 mm, jemné ozubení Z Chromované Pilový kotouč průměr 60 cm, vrtání průměr 30 mm, jemné ozubení Z Chromované Pilový kotouč průměr 50 cm, vrtání průměr 30 mm, jemné ozubení Z Chromované Z Chrom - Vanad Z vybaven trvdokovem Tabulka 5: vhodné typy pilových kotoučě - podélné řezání Obrázek 14 - Montáž štípacího klínu 9. Našroubovat ochranný kryt hřídele na rám. Strana 14

17 Práce s kruhovou pilou 10. Zkontrolovat správné nastavení štípacího klínu. Pro tohle nastavení se musí stůl položit dolů. Pila s kyvným stolem Výkyvná tyčka Kryt pilového kotouče Kryt hřídele Klíč ke pile Obrázek 15 - Nastavení štípacího klínu Upozornění: Vzdálenost mezi štípacím klínem a pilovým kotoučem nejmenší 3 mm maximální 8 mm 11. Stůl pily znovu zvednout nahoru. Pilový kotouč Napínací příruba Sestihranná M27 Přírubový klíč Obrázek 16 - Výměna pilového kotouče 1. Demontovat ochranný kryt pilového kotouče. 2. Kyvnou tyč nadzdvihnout a kyvný stůl položit nazpět. 3. Demontovat kryt hřídele. 4. Povolit šestihrannou matici od hnací hřídele. Použijte k tomu klíč kruhové pily a napínací klíč. 5. Napínací přírubu stáhnout. 6. Pilový kotouč vyměnit. Vhodné typy pilových kotoučů Tabulka 4: na strana Našroubovat ochranný kryt hřídele na rám. Ochraný kryt pilového kotouče opět upevnit. Strana 15

18 Práce s kruhovou pilou Transport Kyvný stůl: Kyvný stůl vychýlit dopředu a zafixovat zajišt ovací zástrčkou. Pevný stůl: Stůl pily položit dolů a zafixovat zajišt ovacími provázky (viz Přestavění na pevný stůl na strana 11). U pohonu elektromotorem Kruhovou pilu odpojit od elektrické sítě. Rukojeti pro přepravu se nacházejí na zadní straně stroje. Přepravní rukojet Kruhovou pilu nadzdvihnout pomocí hydrauliky traktoru. Při přepravě na veřejné komunikaci dodržovat pravidla silničního provozu. Na zadní straně stroje musí být umístěno světlo. Maximální přepravní rychlost: 25 km/ h! U pohonu benzínovým motorem Pozor! Stroje s benzínovým motorem smí být při přepravě lehce nakloněné, ale ne dál položené, zde by mohl mazací olej vytéct vzduchovým filtrem a motor by mohl být vyřazen z provozu! Stroj může být maximálně 30 nakloněný dozadu. Zástrčka Obrázek 17 - Přepravní rukojeti Rukojeti vychýlit nahoru, zástrčkou zajistit a stroj nadzdvihnout. U pohonu vývodovým hřídelem Odpojit pohon točivé hřídele. Strana 16

19 Údržba Údržba Pozor! Před údržbářskými pracemi na stroji vždy stroj vypnout a odpojit od elektrické sítě. Technicko-bezpečnostní předpisy Používejte jen originální náhradní díly firmy POSCH. Opravy na elektrických zařízeních stroje smí provádět jen osoby k tomu určené (elektrikář). Nikdy nepracujte bez ochranných pomůcek a zařízení. Po údržbářských pracích opět namontovat všechna ochranná zařízení. Srouby a matice Po první provozní hodině dotáhnout všechny šrouby a matice. Každých dalších 50 provozních hodin dotáhnout všechny šrouby a matice. Ztracené šrouby a matice nahradit novými. Ostření pilového kotouče Pilový kotouč Chrom-Vanad (viz Obrázek 18 - Ostření) Při ostření pilového kotouče se musí dbát na to, aby pěvodní hloubka "T" zůstala stejná. Pozor! Tupé pilové kotouče se mohou přehřívat. Následkem toho mohou být v pilovém kotouči trhliny. Obrázek 18 - Ostření Pilový kotouč z tvrdokovu Pilový kotouč z tvrdokovu by měl být nabroušen z výrobního podniku, proto by mělo být dosaženo optimálního ostří. Upozornění k užívání vidiových pilových kotoučů Pozor! Pilové kotouče z tvrdokovu se vyznačují vysokou životností. Při nepřiměřené manipulaci s pilovými kotouči nemohou být kladeny nároky na záruční právo. Pilové kotouče jsou vysoce jakostní nástroje, proto je vždy třeba dbát na správnou manipulaci. To se týká mimo jiné: Tvrdokov je na základě zvláštní tvrdosti chráněn před prasknutím. Strana 17

20 Údržba Nesprávné skladování může vést k poškození špičky zubů. Pokládejte pilový kotouč na pryžovou podložku nebo podobný materiál. Neřežte žádné dřevo, pokud jsou v něm kovové spony a podobně. Speciální pilový kotouč z tvrdokovu: Neřežte žádné dřevo, pokud se v něm nacházejí hřebíky, kovové spony a podobně. Pilový kotouč nesmí být vystaven ranám nebo nárazům. Přezkoušet správný směr otáčení a přesný volnoběh pilového kotouče před zapnutím motoru. Dobíhající pilový kotouč nesmí být bržděn žádným cizím předmětem. Posuv nástroje musí být prováděn vždy opatrně a plynule, vyvarovat se trhavým pohybům. Zahnutí zubů pilového kotouče platí jen pro pilové kotouče Chrom- Vanad. (viz Obrázek 19 - Zahnutí zubů) Pozor! Spatně zahnutý pilový kotouč se přehřívá! Následkem mohou být trhliny v pilovém kotouči. Minimálný 1 / 4 tloušt ky kotouče Maximální 1/2 tloušt ky kotouče Mazání Tloušt ky kotouče Obrázek 19 - Zahnutí zubů Občas je třeba namazat tukem ložisko od kyvného stolu. Pilový kotouč se musí pravidelně natírat olejem, aby se zabránilo tvorbě korozi. Strana 18

21 Údržba Uložení ložiska Všechna pouzdra ložisek je potřeba promazat každých 100 provozních hodin. 1 Pozor! Se starým olejem musí být zacházeno opatrně a musí být ekologicky zlikvidován. Maznice Obrázek 20 - Mazání pouzdra ložiska Ochranný kryt (1) vyjmout z krytu hřídele (2) a pouzdro ložiska namazat maznicí. Upozornění: Mazací místa jsou znázorněna mazacími symboly. Mazání hnacího ústrojí Používají se EP-oleje viskozitní třídy SAE 90. Kontrolní šroub stavu oleje popř výpustný šroub Obrázek 21 - Úhlové ústrojí Celkové množství oleje v úhlovém ústrojí: 0,35l Maximální provozní teplota v dlouhodobém provozu činí 80 C. Výrobce Type Výrobce Type Elan MP 85- W90 Valvoline TransGear X-18 Tabulka 7: Vhodné oleje První výměnu oleje je zapotřebí provést po 100 hodinách, každou další výměnu pak po 1500 hodinách nebo po jednom roce provozu. Strana 19

22 Údržba Výměna a napnutí klínového řemene Pozor! Před výměnou a napnutím klínového řemene stroj bezpodmínečně odpojit od elektrické sítě. Upozornění: Když je potřeba vyměnit klínový řemen, musí se vyměnit všechny klínové řemeny! Výměna a napnutí u pohonu elektromotorem K přezkoušení napnutí klínového řemene tento ochranný kryt demontovat Obrázek 22 - Výměna a napnutí klínového řemene Strana 20

23 Údržba 1. Povolit šrouby (1) z obou krycích plechě klínového řemene. Odebrat oba kryty. 2. Povolit šestihrannou matici (3) z hnací hřídele. Použijte k tomu klíč na pilu a přírubový klíč. 3. Vytáhnout napínací přírubu (4). 4. Odebrat pilový kotouč (5). 5. Povolit čtyři šestihranné šrouby (6) motoru (7). 6. Povolit klínový řemen (8). Zajišt ovací šestihranné matice (9) napínacích šroubů (10) odjistit. Napínací šroub (10) otočit doleva, dokud nebude elektromotor (11) zvednutý nahoru. 7. Po povolení matic (13) demontovat pravý podpěrný plech ložiska. 8. Oba staré klínové řemeny (8) odebrat. Klínové řemeny vyvléknout na straně pravého ložiska. 9. Nasadit nové klínové řemeny. Pozor! Klínové řemeny musí být nasazeny volně. Když budou na řemenici natěsnány, hrozí nebezpečí, že se poškodí a budou se po krátké době trhat. 10. Klínové řemeny napnout. Napínací šroub (9) otočit doprava. Motor klesne dolě a napne klínové řemeny. Klínové řemeny musí být napnuty tak, že se po stlačení palcem ruky uprostřed řemen prohne asi o 7 mm. 11. Napínací šroub (10) zajistit kontramatkou. 12. Ctyři šestihranné šrouby (6) na motoru (7) pevně utáhnout. 13. Pravý podpěrný plech (12) opět našroubovat na rám. 14. Pilový kotouč (5) namontovat na hnací hřídel a šestihrannou maticí (3) upevnit. 15. Na rám našroubovat plechové kryty (2). Pozor! Před uvedením stroje do činnosti musí být opět namontována všechna ochranná zařízení. Typ Stk. řemen číslo zboží 5,5kW 7,5kW 2 XPA 1140lw Quad Power Z Tabulka 8: Vhodné typy klínových řemeně Strana 21

24 Údržba Výměna a napnutí u pohonu vývodovým hřídelem Obrázek 23 - Výměna a napnutí u pohonu točivým hřídelem 1. Srouby (1) tří ochranných krytů (2) klínových řemenů povolit a kryty odebrat. 2. Demontovat jednotku Not-Aus (3) příp. doraz kyvného stolu (4). 3. Zajišt ovací matici (5) obou napínacích šroubů (6) odjistit. 4. Napínací šrouby (6) součastně otočit doleva, dokud se klínové řemeny nepovolí. 5. Oba staré klínové řemeny (7) odebrat. 6. Nasadit nové klínové řemeny. Strana 22

25 Údržba Pozor! Klínové řemeny musí být nasazeny volně. Když budou na řemenici natěsnány, hrozí nebezpečí, že se poškodí a budou se po krátké době trhat. Typ Stk. řemen číslo zboží Z 2 XPA 1800lw Quad Power Z Tabulka 9: Vhodné typy klínových řemeně 7. Klínové řemeny napnout. Napínací šrouby (6) otočit doprava. Hnací ústrojí se zatáhne zpátky a napne klínové řemeny. Klínové řemeny musí být napnuty tak, že se po stlačení palcem ruky uprostřed řemen prohne asi o 7 mm. 8. Napínací šrouby (6) zajistit kontramatkou. 9. Našroubovat jednotku Not-Aus příp. doraz kyvného stolu (4). Pozor! Při montáži jednotky Not-Aus je třeba dávat pozor na to, aby mezera mezi brzdovým kotoučem a řemenicí byla minimálně mm. 10. Na rám našroubovat ochranný kryty klínových řemenů (2). Pozor! Před uvedením stroje do provozu musí být namontována všechna ochranná zařízení. Výměna a napnutí u pohonu vývodovým hřídelem i elektromotorem viz (viz Výměna a napnutí u pohonu elektromotorem na strana 20), (viz Výměna a napnutí u pohonu vývodovým hřídelem i elektromotorem na strana 23). Obrázek 24 - Vzdálenost mezi brzdovým kotoučem Strana 23

26 Údržba Výměna a napnutí u pohonu benzínovým motorem Obrázek 25 - Výměna a napnutí u pohonu benzínovým motorem 1. Sestihranné šrouby (1) krytu rámu (2), vnějšího krytu klínového řemene (3) a krytu hřídele (4) povolit a odebrat. 2. Uvolnit šestihranné šrouby (5) spodní desky motoru (6). 3. Povolit klínový řemen (7) od benzínového motoru: Povolit zajišt ovací matici (8) napínacího šroubu motoru (9). Napínací šroub motoru otočit doleva a motor tlačit k rámu, až se klínové řemeny povolí. Strana 24

27 Údržba 4. Tři staré klínové řemeny odebrat. 5. Povolit čtyři šestihranné šrouby (10). 6. Klínový řemen (11) povolit. Uvolnit zajišt ovací matici (12) napínacího šroubu (13). Napínací šroub otočit doleva, upnutí ložiska (14) se nadzdvihne. 7. Odebrat oba staré klínové řemeny. Nasadit nové klínové řemeny (11). Pozor! Klínové řemeny musí být nasazeny volně. Když budou na řemenici natěsnány, hrozí nebezpečí, že se poškodí a budou se po krátké době trhat. Typ Stk. řemen číslo zboží Benzin Motor 2 XPA 1030lw Quad - Z Power2 Tabulka 10: Vhodné typy klínových řemeně 8. Klínové řemeny napnout. Napínací šroub otočit doprava - upnutí ložiska klesne dolě a napne klínové řemeny. Klínové řemeny musí být napnuty tak, že se po stlačení palcem ruky uprostřed řemen prohne asi o 7 mm. 9. Napínací šrouby zajistit kontramatkou. 10. Ctyři šestihranné šrouby (10) utáhnout. 11. Nasadit nové klínové řemeny (7) u benzínového motoru. Pozor! Klínové řemeny musí být nasazeny volně. Když budou na řemenici natěsnány, hrozí nebezpečí, že se poškodí a budou se po krátké době trhat. Typ Stk. řemen číslo zboží Benzin Motor 3 SPZ 1762 lw Z Tabulka 11: Vhodné typy klínových řemeně 12. Klínové řemeny napnout. Napínací šroub motoru (9) otočit doprava - klínové řemeny se budou napínat. Klínové řemeny musí být napnuty tak, že se po stlačení palcem ruky uprostřed řemen prohne asi o 7 mm. 13. Napínací šroub motoru zajistit kontramatkou. 14. Utáhnout šestihranné šrouby spodní desky motoru (6). 15. Namontovat vnější kryt klínových řemeně, kryt rámu kryt hřídele. Pozor! Před uvedením stroje do provozu musí být namontována všechna ochranná zařízení. Strana 25

28 Údržba Dodatková údržba u pily s pevným a kyvným stolem Koncový vypínač u pohonu elektromotorem a vývodovým hřídelem Brzdící kotouč u Not-Aus 2 1 Zatáhnout Not-Aus páku Obrázek 26 - Koncový vypínač Když je Not-Aus páka (1) stlačena, dojde ke kontaktu koncového vypínače (2) s hlavním vypínačem. Tím se elektromotor vypne. Když se elektromotor nevypne, může být koncový vypínač (2) zablokovaný. Seřídit koncový vypínač po povolení šroubů válečku (3). Obrázek 27 - Brzdící kotouč Po zatažení Not-Aus páky (1) bude hnací hřídel během 10 sekund zabržděna brzdícím kotoučem. Údržba: Brzdící kotouč i brzdovou plochu řemenice (3) občas vyčistit čistícím prostředkem od prachu a zbytků maziva. Brzdící kotouč musí být vyměnen, když hlava zapuštěného šroubu (4) skrz opotřebení kotouče začíná dřít o řemenici. Benzínový motor Provedení údržbářských prací prostudujte prosím v provozním návodu motoru. Strana 26

29 Doplňkové vybavení Doplňkové vybavení Traktorový podvozek (typ Z, ZE) Obj. číslo F Jednoduché zařízení pro přemisžování stroje. 1 2 Obrázek 28 - Traktorový podvozek Transport 1. Oj stroje spojit (1) s traktorem. 2. Opěrné kolo (2) zasumout a zajistit. Při přepravě na veřejné komunikaci dodržovat pravidla silničního provozu. Maximální povo lená rychlost: 10 km/h. Strana 27

30 Závady příčiny odstranění Závady příčiny odstranění Závady Příčiny Odstranění Elektromotor nestartuje Not-Aus u pohonu vývodovým hřídelem nebrzdí špatný řezný výkon Přívod je slabý přívodní kabel je příliš tenký ochrana motoru se lehce ozývá poškozené pojistky na desce brzdového vypínače s elektr. brzdou koncový vypínač nemá žádný dotyk brzdící kotouč je zaprášený brzdící kotouč je opotřebovaný Strana 6 motor nechat ochladit zkontrolovat pojistky a příp. vyměnit Strana 26 Strana 26 špatný směr otáčení pilového kotouče Strana 6 tupý pilový kotouč Strana 17 nedostatečně zahnutí zubů na pilovém kotouči Strana 18 volný pilový kotouč dotáhnout matici na hnací hřídeli opotřebený klínový řemen Strana 20 pilový kotouč je pokrytý pryskyřicí pilový kotouč vyčistit pryskyřičným prostředkem Zničený pilový kotouč (praskliny na zubech, špatně vložené křivé dřevo Strana 10 boční údery,...) Benzínový motor prázdná benzínová nádrž doplnit benzín nestartuje zavřený přívod benzínu přívod benzínu otevřít Benzínový motor zhasíná příliš nízký počet otáček počet otáček zvýšit Tabulka 12: Závady příčiny odstranění Strana 28

31 Technická data Technická data Type E5,5/ZE5,5 E7,5/ZE7,5 Z, ZE B9,7 Pohon Zpěsob pohonu E-Motor E-Motor Kloubový hřídel benzínový motor Výkon příp. spotřeba síly kw (PS) 5,5 (7,5) 7,5 (10,2) 5,5 / 7,5 (7,5 / 10,2) 9,7 (13,2) Napětí V Pojistky A 16 - Otáčky motoru ot/min Otáčky vývodové hřídele ot/min Pilový kotouč Průměr cm 70 max. řezný průměr kyvný cm 24 stůl max. řezný průměr pevný stůl cm 21,5 Hladina hluku Hladina hluku db(a) Tabulka 13: Varianty pohonu Strana 29

32 Technická data Rozměry Rozměry Délka (cm) Šířka (cm) Výška (cm) Hmotnost (kg) Typy TWE 5, TWKE 5, TWKE 7, TWK 5,5-700 a TWZ TWZE 5, TWZE 7, TWB 9, Tabulka 14: Rozměry a... provedení bez elektromotoru Rozměry Délka (cm) Šířka (cm) Výška (cm) Hmotnost (kg) Typy WE 5, WKE 5, WKE 7, WK 5,5-700 a 117 WZ WZE 5, WZE 7, WB 9,7-700 Tabulka 15: Rozměry a... provedení bez elektromotoru Strana 30

33 Seznam služeb zákazníkěm pro benzínové motory Seznam služeb zákazníkěm pro benzínové motory Při objednávce n hraddních dílů pro váš MAG - benzínový motor se obrat te prosím přímo na některý z následujícich servisních závodů: Německo Rakousko Francie jap=jçíçêéåj=ìåç= aáéëéä=péêîáåé=dãäe dìëí~îjpáéöäéjpíê~ É=O TNORQ=aáíòáåÖÉå qéäéñçåw=mtnrslvstmpm qéäéñ~ñw=mtnrslvstmrr j^djjçíçêéå=déëkãkäkek ^Öä~ëëáåÖÉêëíê~ É=OS RMOP=p~äòÄìêÖ qéäéñçåw=mssolsqmqsm qéäéñ~ñw=mssolsqpmrm pk^k=hìäçí~=bìêçéé NVJOR=êìÉ=gìäÉë=sÉêÅêóëëÉI=wf _KmK=UU VRNMN=^êÖÉåíÉìáä=`ÉÇÉñ qéäéñçå=ppjnjpqosjpqpq qéäéñ~ñ=ppjnjpqosjpqvv Svýcarsko Dánsko Finsko e~ãáäíçå=^dk fåçìëíêá~ä=bèìáéãéåí e~äçéåëíê~ É=OS=Ä UPMS=_êΩííáëÉääÉå qéäéñçåw=mnjupprmtm qéäéñ~ñw=mnjupprmvr píáö~=_éäçë=~ä=aéåã~êâ qçêêáåöîéà=nt OSNM=oçÇçîêÉ qéäéñçåw=h=qrjqo=uq=sm=vm qéäéñ~ñw=h=qrjqo=uq=st=oo héëâç=lv hìêááêáíáé=nmjno MNPMM=s~åí~~ qéäéñçåw=h=prujm=upmuomv qéäéñ~ñw=h=prujm=urpunn= Belgie Holandsko Swédsko j~íéêã~åç=pk^k `Ü~ìëëÉÉ=aÉ=içìî~áå NMPM=_êìñÉääÉë qéäéñçåw=mojtprjsmsr déäêk=mêáåë=_ksk qìáåçéêëéêö=pt OSTS=_a=j~~ëÇáàâ qéäéñçåw=mntqrjnsoqm _êçççï~ó=kçêçéå=~ä j~äíé=j åëçå= _çñ=nop RVSMM=pâ ååáåöé qéäéñçåw=qsjnqojqnprm qéäéñ~ñw=qsjnqojqnstm Strana 31

34 EG Prohlášení o shodě Prohlášení o shodě od Tímto prohlašujeme, že následovně označené zařízení odpovídá na základě jeho koncepce a konstrukce příslušným základním bezpečnostním a zdravotním požadavkům evropských směrnic. Při jakékoli námi neschválené změně na zařízení ztráci toto prohlášení svoji platnost. Tisch-Wipp- und Wipp-Kreissäge Toto zařízení bylo zhotoveno podle následujících principů: Evropská směrnice pro strojní zařízení 98/37/EG Evropská směrnice pro nízkonapět ová zařízení 73/23/EG Evropská směrnice pro elektromagnetickou kompatibilitu 89/336/EG EN ISO Všeobecné konstrukční směrnice EN Elektrické vybavení zařízení EN 294 Bezpečnostní odstupy horních končetin EN 811 Bezpečnostní odstupy dolních končetin EN 349 Minimální odstupy pro zamezení skřípnutí částí těla EN 982 Bezpečnostně-technické požadavky pro hydrauliku EN 1553 Zemědělské samohybné, nástavbové, návěsné a přívěsné stroje EN 620 Kontinuální manipulační zařízení a systémy EN 574 Obouruční zapínání EN Klínové štípače Interními opatřeními je zajištěno, že seriové přístroje vždy odpovídají aktuálním evropským směrnicím a použitým normám. Následovně uvedené, hlášené místo Deutsche Prüfstelle für Land- und Forsttechnik, Weissensteinstraße 70/72, D Kassel registrováno pod registračním číslem 0363 a) je pověřeno uchováváním podkladů podle přílohy VI. b) potvrdilo, že podklady odpovídají předpisům podle přílohy VI. c) provedlo zkoušku vzorku zařízení. Výrobek je identický se zkoušeným vzorovým zařízením, které získalo pod číslem B-EG-2001/003 potvrzení o vzorku zařízení EG. Dále získalo pod číslem B-GS-2001/042 certifikát o zkoušce bezpečnosti práce. Leibnitz, Ing. Johann Tinnacher Obchodní ředitel Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz

35 Ihre LEIBNITZ Maschine Maschinentype Machine model/ Modèle de machine/ Machinetype/ Modelli macchine/ Maskintyp Artikelnummer Item no./ Référence/ Numero articolo/ Varenummer Seriennummer Serial number/ N de série/ Numero di série/ Tillverkningsnummer Kaufdatum Date of purchase/ Date d'achat/ Datum van aankoop/ Data d'acquisto Österreich POSCH Gesellschaft m.b.h. Paul-Anton-Kellerstraße 40 A-8430 Leibnitz/Kaindorf Telefon 03452/82954 Telefax-Verkauf 03452/ Deutschland POSCH Gesellschaft m.b.h. Preysingallee 19 D Velden/Vils Postfach Telefon 08742/2081 Telefax 08742/2083 Technik für unsere Umwelt
