Změny v požárním návrhu ocelových a ocelobetonových konstrukcí

Transkript

1 Změny v pžárním návrhu celvých a celbetnvých knstrukcí p rce 2020 František Wald

2 Mtivace Změny se nepřipravují Rzšíření mžnstí se čekává 2

3 Obsah pren :2021 pren :2021 pren :2021 3

4 Druhá generace Eurkódů EN-Versins EN-Versins plus Natinal Annexes Cnslidated Versins 2010/12 e.g. intrductin t mst EU cuntries 2012/07/01 Tday 2 nd Generatin Changes and crrectins Revisin phase General revisin and maintenance Call fr Systematic Review 5-year review accrding CEN WORKING GROUPS WG Further develpments EU Mandate M/ PROJECT TEAMS PT U. Kuhlman, TU Stuttgart

5 Nrmy pr navrhvání celvých knstrukcí Jeřábvé dráhy Msty Třídy celi d S700 Obecná pravidla MKP Pilty a štětvé stěny Huževnatst Únava Tažené prvky Návrh styčníků Obecná pravidla a pravidla pr pzemní stavby 1.7 Příčně zatížené desky ČÁST ČÁST Skřepiny Pžár Bulení stěn Tenkstěn. prvky Krzivzd. celi Třetí etapa Stžáry a kmíny Zásbníky, nádrže a ptrubí 5

6 Pracvní skupiny Technické kmise Prjektvé týmy PRACOVNÍ SKUPINY Pracvní skupina Technická kmise 3 EN POŽÁR B. Snijder Pracvní skupina Technická kmise 6 EN ÚNAVA P. Schaumann Pracvní skupina Technická kmise 7 EN TENKOSTĚNNÉ PRVKY U. Kuhlmannvá Pracvní skupina Technická kmise 8 EN STABILITA T. Ummenhfer Pracvní skupina Technická kmise 10 EN STYČNÍKY M. Lukic TECHNICKÉ KOMISE PROJEKTOVÉ TÝMY Celkvá revize a "Systematické shrnutí" Technické zkvalitnění v rámci mandátu M/515 vydanéh Evrpsku kmisí ECCS: hdncení nárdních zahrnut / upravit / dmítnut 6

7 pren :2021 WG2 SC3 Prjektvý tým sestaven 1/2018 Připmínky dpvězeny Opravy zapracvány D druhé verze se vylepšuje m.j. Ochrana žárvým zinkváním Chráněné styčníky pr nechráněné nsníky Zpěňující nátěry 7

8 Pžární chrana žárvým zinkváním Návrh článku čl. 2.2 (2) v pren čl. 2.2 (2) 8

9 Pžární chrana žárvým zinkváním Výsledkem např. Pr nejmenší sučinitel průřezu A m /V, pr stupeň využití μ 0 = 0,65 a kriticku tepltu Θ a,cr = 540 C 9

10 Pžární chrana žárvým zinkváním Nejmenší sučinitel průřezu A m /V pr stupeň využití μ 0 Stupeň využití Krit. teplt a Emisivita Sučinitel průřezu A m /V [m -1 ] Příklady průřezů splňující nejmenší A m /V pr pžární dlnst pr pžární dlnst μ 0 ϴ a,cr Ꜫ m R15 R30 R15 R30 0, C 0,5 585 C 0, HEB 160, IPE 500 0, HEB 340, IPN 450 0, HEB 120, IPE 360 0, HEB 240, IPN 380 TR s tl. stěny 2,2 mm TR s tl. stěny 3,6 mm TR s tl. stěny 1,9 mm TR s tl. stěny 3,1 mm 0,4 620 C 0, HEA 220, IPE 240 0, HEB 200, IPE 550 TR s tl. stěny 1,7 mm TR s tl. stěny 2,8 mm Pr stupeň využití μ 0 = 0,65 se pr žárvě pzinkvaný pvrch v případě pžadvané pžární dlnsti R15 se zvýší sučinitel průřezu A m /V z 89 m -1 na 141 m

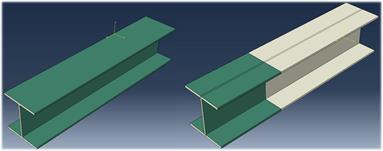

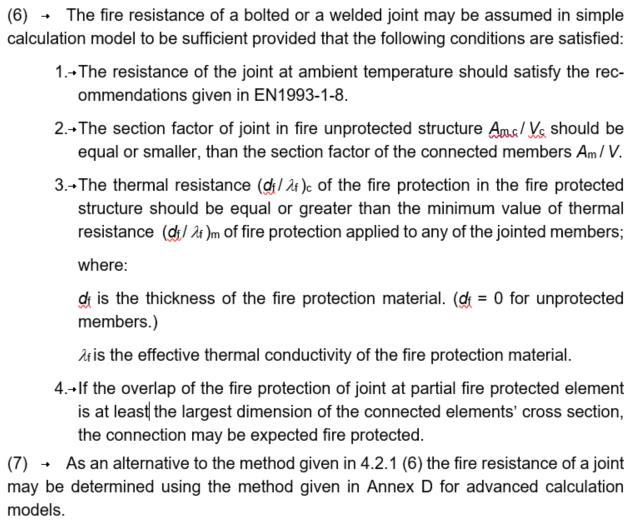

11 Pžárně chráněné styčníky pr nechráněné nsníky Délka pžární chrany jak výška nsníku 11

12 pren :2021 WG2 SC4 Prjektvý tým sestaven 5/2016 Spřahvací prstředky Slupy, přílha H Prlamvané nsníky, pren :

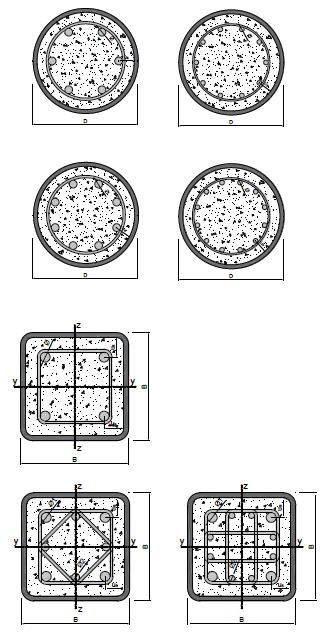

13 slupy přílha H nrmy pren :2021 Nvý zjedndušený mdel pmcí sučinitele účinné hybvé tuhsti pr pžadvanu pžární dlnst R Vyplněné drátkbetnem ČVUT v Praze zkušek včetně eliptických průřezů 13

14 pren :2021 V EN i v EN199x-1-2 Pravidla Materiálvý mdel V pren Materiálvý mdel se zpevněním Stress a f u, f y, f p, E a, = tan p, y, s, t, u, Strain 14

15 pren :2021 V EN i v EN199x-1-2 Pravidla Materiálvý mdel V pren Tečení celi Knstantní teplta Knstantní síla Vliv tečení celi při zkušení 15

16 pren :2021 V EN i v EN199x-1-2 Pravidla Materiálvý mdel V pren Tečení celi nyní přibližně zahrnut Vliv tečení celi na defrmaci nsníku 16

17 pren :2021 V EN i v EN199x-1-2 Pravidla Materiálvý mdel V pren :2021 Tečení celi návrh textu nrmy Creep in fire analysis f steel structures 1) The implicit creep mdel fr carbn steel at elevated temperatures is included in Ch. 3 f EN :2005 and in fr rates between 2 and 50 K/min. The mdel is cnservative fr heating rates which are ver 10 C/min. 2) Fr advanced mdels a creep-free stress-strain mdel with an explicit creep mdel shuld be used between 2 and 10 K/min. The parameters f the explicit creep mdel shuld be validated n a slid experimental base. 3) As a creep-free stress-strain mdel may be used the material mdel at elevated temperature in Ch. 3 f EN :2005 and in with the yield strain 1 %. 17

18 a celbetnvé vystavené pžáru Změny se nepřipravují Rzšíření mžnstí hlavně EN Pžárně chráněné styčníky Pžární chrana žárvým zinkváním EN Spřahvací prstředky slupy 18

19 Děkuji vám za pzrnst František Wald
