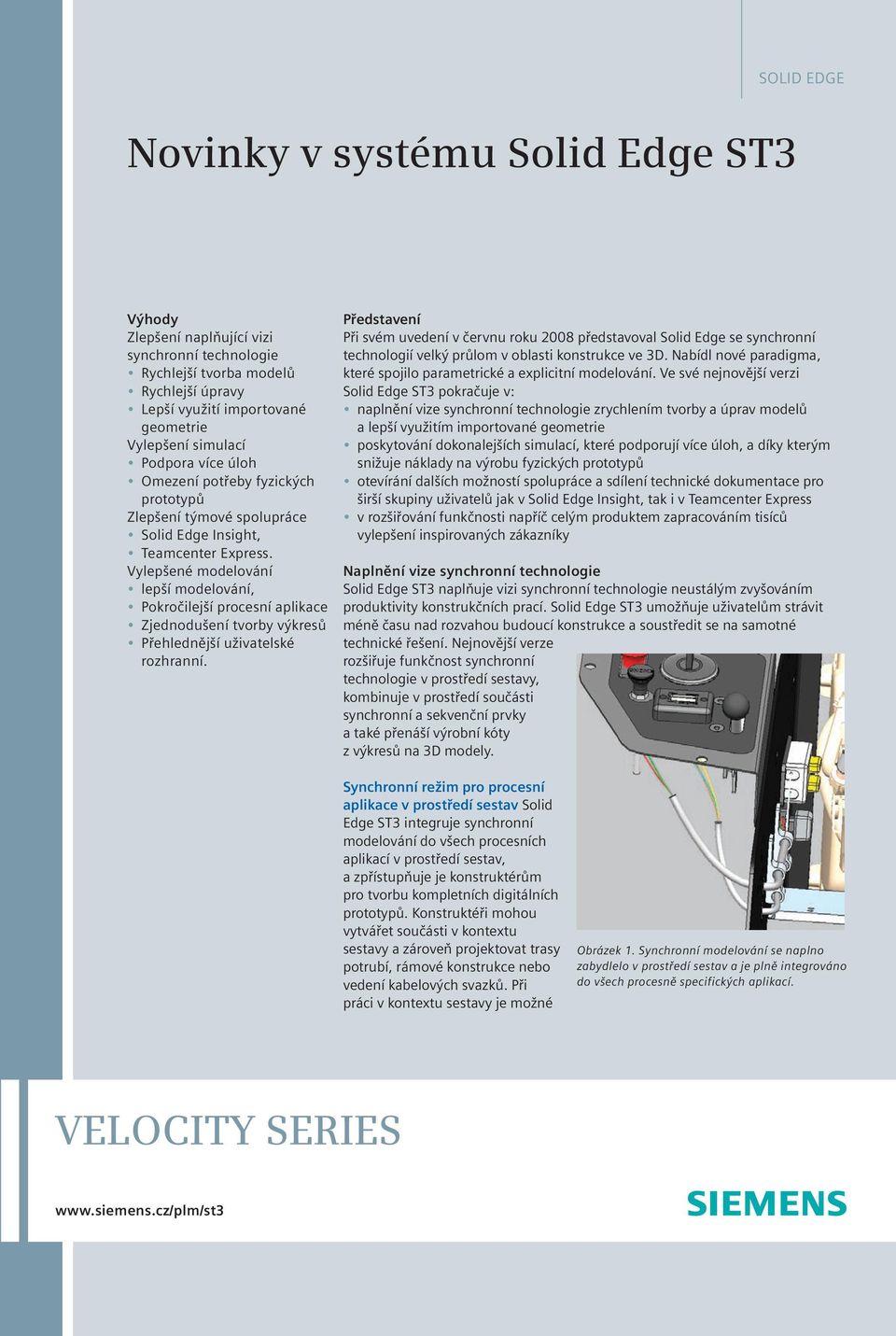

1 Novinky v systému Solid Edge ST3 Výhody Zlepšení naplňující vizi synchronní technologie Rychlejší tvorba modelů Rychlejší úpravy Lepší využití importované geometrie Vylepšení simulací Podpora více úloh Omezení potřeby fyzických prototypů Zlepšení týmové spolupráce Solid Edge Insight, Teamcenter Express. Vylepšené modelování lepší modelování, Pokročilejší procesní aplikace Zjednodušení tvorby výkresů Přehlednější uživatelské rozhranní. Představení Při svém uvedení v červnu roku 2008 představoval Solid Edge se synchronní technologií velký průlom v oblasti konstrukce ve 3D. Nabídl nové paradigma, které spojilo parametrické a explicitní modelování. Ve své nejnovější verzi Solid Edge ST3 pokračuje v: naplnění vize synchronní technologie zrychlením tvorby a úprav modelů a lepší využitím importované geometrie poskytování dokonalejších simulací, které podporují více úloh, a díky kterým snižuje náklady na výrobu fyzických prototypů otevírání dalších možností spolupráce a sdílení technické dokumentace pro širší skupiny uživatelů jak v Solid Edge Insight, tak i v Teamcenter Express v rozšiřování funkčnosti napříč celým produktem zapracováním tisíců vylepšení inspirovaných zákazníky Naplnění vize synchronní technologie Solid Edge ST3 naplňuje vizi synchronní technologie neustálým zvyšováním produktivity konstrukčních prací. Solid Edge ST3 umožňuje uživatelům strávit méně času nad rozvahou budoucí konstrukce a soustředit se na samotné technické řešení. Nejnovější verze rozšiřuje funkčnost synchronní technologie v prostředí sestavy, kombinuje v prostředí součásti synchronní a sekvenční prvky a také přenáší výrobní kóty z výkresů na 3D modely. Synchronní režim pro procesní aplikace v prostředí sestav Solid Edge ST3 integruje synchronní modelování do všech procesních aplikací v prostředí sestav, a zpřístupňuje je konstruktérům pro tvorbu kompletních digitálních prototypů. Konstruktéři mohou vytvářet součásti v kontextu sestavy a zároveň projektovat trasy potrubí, rámové konstrukce nebo vedení kabelových svazků. Při práci v kontextu sestavy je možné Obrázek 1. Synchronní modelování se naplno zabydlelo v prostředí sestav a je plně integrováno do všech procesně specifických aplikací. VELOCITY SERIES

2 Novinky v systému Solid Edge ST3 vytvářet konstrukční prvky sestavy a definovat rodiny sestav ze součástí vytvořených pomocí synchronních i sekvenčních prvků. Obrázek 1 zobrazuje skupinu synchronních součástí, které jsou použity v sestavě pro definici trasy vedení kabelového svazku. Rychlým přetažením synchronní geometrie v sestavě lze změnit umístění otvorů a příslušně aktualizovat kabelový svazek. Synchronní sestavy s asociativním propojením součástí V prostředí synchronní sestavy je možné vytvářet asociativní propojení mezi součástmi. Konstruktér může rozhodnout o vytvoření asociativního propojení při vytváření geometrie, v průběhu jejích úprav nebo i po jejím vytvoření. Dokonce i importované součásti mohou mít asociativní vazbu na ostatní součásti a to bez toho, že by bylo nutné je upravovat. Nový příkaz Vytvořit asociativní propojení automaticky rozpozná vztahy mezi součástmi se synchronní nebo importovanou geometrií a vytvoří mezi nimi trvalé vazby. Několik otvorů na upevňovací desce lze například propojit s jejich protějšky v domečku ložiska. Změna jednoho modelu automaticky aktualizuje propojenou geometrii (viz obrázek 2). Uživatelé mohou nechat vytvořit pouze vybrané vazby, které vztahy se vytvoří, nebo nechají aplikovat všechny rozpoznané vztahy, které pak budou provádět vysoce automatizované změny více součástí. Obrázek 2. Příkaz vytvořit asociativní vazby dovolí konstruktérům ustavit asociativní propojení mezi součástmi, a to před, v průběhu i po vytvoření geometrie což ulehčuje automatizaci konstrukce bez dlouhé rozvahy. Obrázek 3. Sekvenční prvky, jako jsou prvky pro tvorbu ploch, se přidávají k synchronní geometrii. Přesné úpravy lze provádět změnou kót nebo přesunutím ploch; prvky BlueDot které propojují vodicí křivky ploch, mohou být modifikovány bez nutnosti porozumět, jak byl model vytvořen.. Kombinované prostředí součásti Solid Edge ST3 nyní nabízí neomezené možnosti modelování, neboť k synchronní geometrii je možné přidávat sekvenční prvky. Pomocí synchronní technologie zformujeme základní tvar a následně jej upravíme pomocí sekvenčních prvků pro získání tvarově složitých odlitků, obrobků nebo plastových výlisků. Úpravy synchronních prvků se provádějí díky synchronnímu řešení rychle a pružně. Sekvenční prvky se okamžitě automaticky aktualizují. Obrázek 3 zobrazuje vytvoření úkosu na synchronní geometrii a následnou aktualizaci všech sekvenčních prvků Ve verzi Solid Edge ST3 může soubor součásti obsahovat synchronní i sekvenční prvky. Díky tomu mohou konstruktéři používat zavedené metody a zároveň i flexibilnější synchronní funkce. Modely se nyní skládají jak ze synchronních, tak z řazených prvků a sekvenční prvky je možné selektivně převádět na synchronní. Tato vlastnost zachovává zavedené Příklad z praxe: Leutenegger + Frei AG Výsledky: zkrácení doby návrhu ze 3 týdnů na 1 den, méně chyb a kolizí součástí. Díky řešení Solid Edge se synchronní technologií jsme zkrátili dobu navrhování ze dvou nebo tří týdnů na jeden den. Marco Petrillo Projektový ředitel IT postupy a zároveň umožňuje využívat výhody synchronní technologie tam, kde je to účelné. Aby bylo modelování rychlejší a flexibilnější, dají se například prvky definující základní tvar součásti převést na synchronní. Zjednodušená reprezentace, operace obrábění, plochy nebo složitá zaoblení mohou zůstat v sekvenčním režimu. Obrázek 4 ilustruje, jak lze zjednodušit natočení vertikálních podpěr. Prvky původně vytvořené jako sekvenční se převedou na synchronní geometrii, na které lze úpravu provést jednoduchým otočením ploch. Zaoblení a díry aplikované na synchronní geometrii zůstanou v sekvenčním režimu. Obrázek 4. Konstruktéři mohou prvky definující základní tvar vybrat a transformovat na sekvenční pro jeho snadnější a rychlejší úpravy. Ostatní prvky mohou zůstat v sekvenčním režimu.

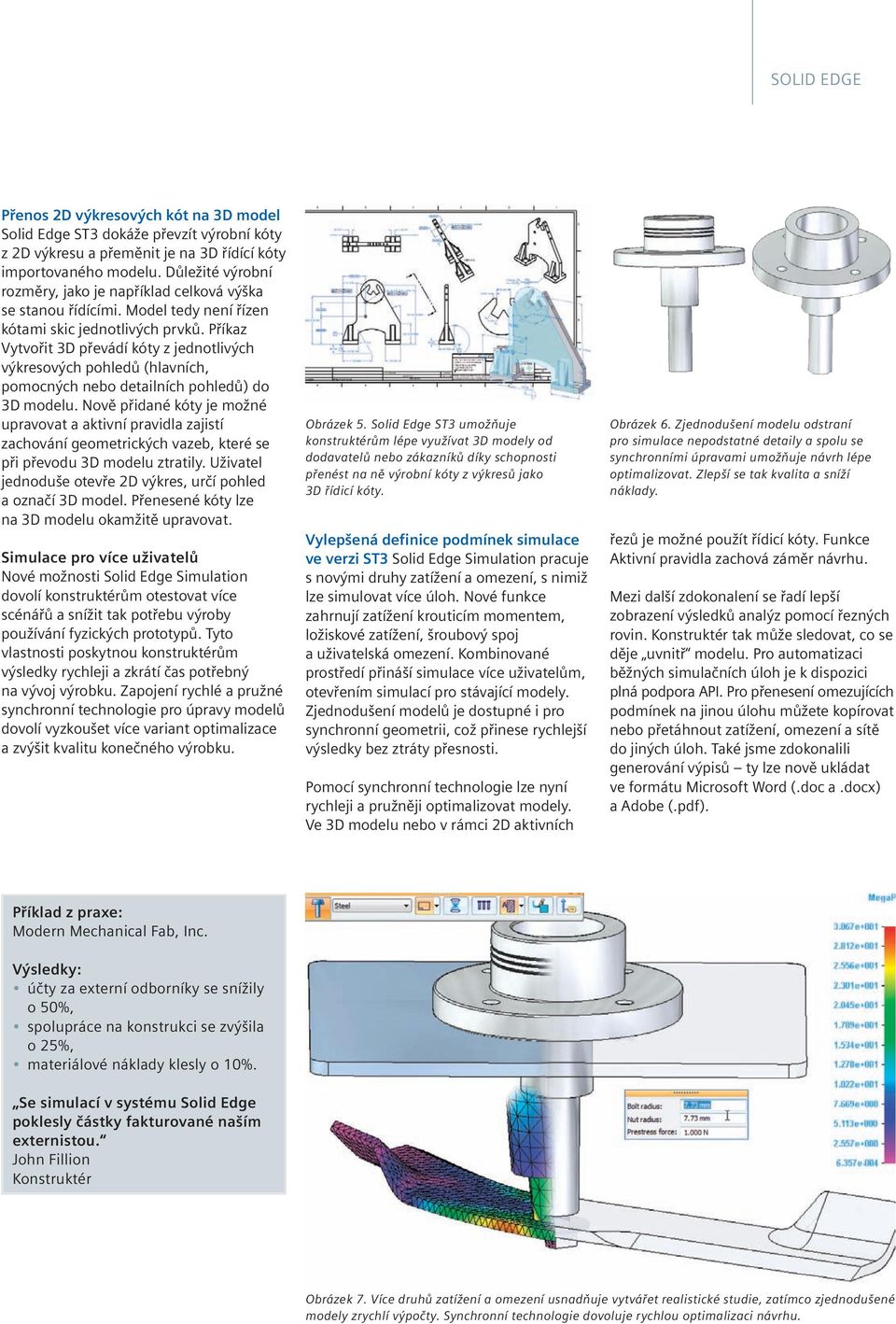

3 Přenos 2D výkresových kót na 3D model Solid Edge ST3 dokáže převzít výrobní kóty z 2D výkresu a přeměnit je na 3D řídící kóty importovaného modelu. Důležité výrobní rozměry, jako je například celková výška se stanou řídícími. Model tedy není řízen kótami skic jednotlivých prvků. Příkaz Vytvořit 3D převádí kóty z jednotlivých výkresových pohledů (hlavních, pomocných nebo detailních pohledů) do 3D modelu. Nově přidané kóty je možné upravovat a aktivní pravidla zajistí zachování geometrických vazeb, které se při převodu 3D modelu ztratily. Uživatel jednoduše otevře 2D výkres, určí pohled a označí 3D model. Přenesené kóty lze na 3D modelu okamžitě upravovat. Simulace pro více uživatelů Nové možnosti Solid Edge Simulation dovolí konstruktérům otestovat více scénářů a snížit tak potřebu výroby používání fyzických prototypů. Tyto vlastnosti poskytnou konstruktérům výsledky rychleji a zkrátí čas potřebný na vývoj výrobku. Zapojení rychlé a pružné synchronní technologie pro úpravy modelů dovolí vyzkoušet více variant optimalizace a zvýšit kvalitu konečného výrobku. Obrázek 5. Solid Edge ST3 umožňuje konstruktérům lépe využívat 3D modely od dodavatelů nebo zákazníků díky schopnosti přenést na ně výrobní kóty z výkresů jako 3D řídicí kóty. Vylepšená definice podmínek simulace ve verzi ST3 Solid Edge Simulation pracuje s novými druhy zatížení a omezení, s nimiž lze simulovat více úloh. Nové funkce zahrnují zatížení krouticím momentem, ložiskové zatížení, šroubový spoj a uživatelská omezení. Kombinované prostředí přináší simulace více uživatelům, otevřením simulací pro stávající modely. Zjednodušení modelů je dostupné i pro synchronní geometrii, což přinese rychlejší výsledky bez ztráty přesnosti. Pomocí synchronní technologie lze nyní rychleji a pružněji optimalizovat modely. Ve 3D modelu nebo v rámci 2D aktivních Obrázek 6. Zjednodušení modelu odstraní pro simulace nepodstatné detaily a spolu se synchronními úpravami umožňuje návrh lépe optimalizovat. Zlepší se tak kvalita a sníží náklady. řezů je možné použít řídicí kóty. Funkce Aktivní pravidla zachová záměr návrhu. Mezi další zdokonalení se řadí lepší zobrazení výsledků analýz pomocí řezných rovin. Konstruktér tak může sledovat, co se děje uvnitř modelu. Pro automatizaci běžných simulačních úloh je k dispozici plná podpora API. Pro přenesení omezujících podmínek na jinou úlohu můžete kopírovat nebo přetáhnout zatížení, omezení a sítě do jiných úloh. Také jsme zdokonalili generování výpisů ty lze nově ukládat ve formátu Microsoft Word (.doc a.docx) a Adobe (.pdf). Příklad z praxe: Modern Mechanical Fab, Inc. Výsledky: účty za externí odborníky se snížily o 50%, spolupráce na konstrukci se zvýšila o 25%, materiálové náklady klesly o 10%. Se simulací v systému Solid Edge poklesly částky fakturované naším externistou. John Fillion Konstruktér Obrázek 7. Více druhů zatížení a omezení usnadňuje vytvářet realistické studie, zatímco zjednodušené modely zrychlí výpočty. Synchronní technologie dovoluje rychlou optimalizaci návrhu.

4 Lepší spolupráce díky systému Insight a programu Teamcenter Express Solid Edge ST3 staví na škálovatelném PDM řešení, které vyhoví všem společnostem bez ohledu na jejich velikost. S naším snadno implementovatelným řešením, můžete schraňovat soubory, vyhledávat, spravovat procesy a integrovat výrobní dokumentaci do jiných podnikových procesů. Řešení pro správu dat Solid Edge Insight na platformě Microsoft SharePoint 2010 je zcela integrovaný systém a ve spojení s aplikací SharePoint nabízí transparentní funkce PDM. Systém byl uveden na trh v roce 2001 jako první řešení správy konstrukčních dat na SharePoint. Dnes toto řešení používají tisíce zákazníků na celém světě. Systém Insight se osvědčil jako efektivní nástroj pro správu konstrukčních dat, který má minimální režijní náklady. Příklad z praxe: Reading Bakery Systems Výsledky: produktivita vzrostla o 63%, Čas nutný pro vytvoření 2D výkresu se zkrátil z 3,2 hodin na 1,2 hodiny. Insight dovoluje opakovaně využít již existující konstrukční dokumentaci v mnohem větším rozsahu, protože se při jejím vyhledávání na něj můžeme spolehnout. Michael Cox Správce informačních systémů Nejnovější verze profituje se spojením s SharePoint 2010 a přináší mnoho nových možností. SharePoint obsahuje vestavěné nástroje pro spolupráci. Díky nim mohou uživatelé sdílet informace s výrobou, zákazníky a dodavateli. Insight také poskytuje integrovanou správu úkolů a projektů. Manažeři tak mohou sledovat projekty přímo v systému SharePoint nad aktuálními CAD soubory. SharePoint 2010 také nabízí nástroje pro obchodní analýzy, které používjí informace získané prostřednictvím Insight z aktuálních CAD souborů. S pomocí modelů Solid Edge mohou uživatelé odhadovat náklady a analyzovat úpravy výrobku pomocí PowerPivot, integrované kontingenční tabulky založené na aplikaci Excel. Obrázek 8. Solid Edge Insight ve verzi ST3 lze integrovat s nejnovějším systémem SharePoint Díky tomuto spojení budete moci lépe spolupracovat. cpdm Teamcenter Express Program Teamcenter Express nabízí předkonfigurované řešení pro správu technické dokumentace s rozšířenými možnostmi spolupráce, snadnou implementací a rychlým návratem investic. Teamcenter Express podporuje multi-cad a multi-site prostředí, které je běžnou potřebou pro dnešní výrobní podniky. Editor struktury systému Teamcenter Express je nyní samostatnou aplikací, která dovoluje rychlé vytvoření struktury sestavy nového výrobku, a to bez nutnosti otevřít CAD systém. Tento nástroj je k dispozici i pro pracovníky mimo konstrukci, jako jsou specialisté na konfiguraci výrobků, manažeři nebo prodejní technici. Strukturu výrobku je možné kdykoli snadno převést na sestavu Solid Edge a zapracovat do ní již existující nebo virtuální komponenty. Zapracování tisíců požadavků od zákazníků Solid Edge ST3 přichází s vylepšeními inspirovanými tisíci požadavky zákazníků v celém produktu. Největší změny obsahuje například modelování, procesní aplikace, výkresy a uživatelské prostředí. Uživatelé zaznamenají zvýšení produktivity jak při použití tradičních metod modelování, tak i při práce se synchronní technologií. V následujících odstavcích nabízíme informace o těch nejdůležitějších vylepšeních. Návrh sestavy Nyní je možné přiřadit čísla pozic komponent sestavy již v prostředí sestavy a následně je nechat automaticky vypsat do kusovníku na výkresu. Čísla pozic můžete určit na začátku procesu návrhu sestavy. To pomáhá konstruktérům lépe Obrázek 8. Solid Edge Insight ve verzi ST3 podporuje nejnovějším systémem SharePoint 2010 a díky tomu i lepší nástroje pro spolupráci. rozpoznat klíčové komponenty na výkresech. Asociativní vazby mezi součástmi se nyní zobrazují ve stromu součásti. Díky tomu rychle pochopíte vztahy mezi jednotlivými součástmi, i když jsou soubory otevřené samostatně. Pokud potřebujete otestovat různé koncepce návrhu, můžete propojení mezi součástmi zmrazit, nebo přerušit. Obrázek 10. V sestavách Solid Edge mohou nyní konstruktéři určovat čísla pozic komponent, které se automaticky přenesou i do výkresu. Konfigurace zobrazení sestav je možné nově spravovat pomocí přehledné tabulky a jejich nastavení je možné měnit i při úpravách součástí v rámci sestavy. Obrázek 11. Flexibilní správce konfigurace uspoří čas při nastavování a úpravách zobrazení sestavy. Je možné kombinovat více konfigurací zobrazení najednou..

5 Modelování součástí Rozměrové řady součástí je nově možné specifikovat i u čistě synchronních součástí. Konstruktéři mohou vyloučit vybrané detekované vazby, kóty a trvalé vazby z procesu aktivních pravidel. Nová možnost v aktivních pravidlech navíc umí zamknout geometrii k základním referenčním rovinám. Plochy tak zůstanou koplanární se základními rovinami a osy válců a kuželů shodné se základními osami.nový příkaz zajistí odsazení hrany po ploše. Pomáhá rozdělit plochy nebo vytvořit hranu, na kterou je potřeba tečně napojit zaoblení mezi dvěmi plochami. Systém dále nabízí vylepšený příkaz pro kontinuální odměřování ve 3D. Uživatel také získá lepší vizuální zpětnou vazbu o provedených měřeních. Obrázek 12. Rozměrovou řadu součástí je možné vytvářet i pro plně synchronní modely. Uživatel může deaktivovat některá aktivní pravidla, hodnoty kót a trvalé vazby. Obrázek 14. K dispozici je větší množství voleb pro uzavření rohů, jako například zde ve tvaru písmene U. S příkazem pro gravírování připravíte popisy plechových součástí, které se poté vypálí pomocí laserového pálícího stroje. Plechové součásti V Solid Edge ST3 jsou k dispozici nové volby pro uzavření rohů zahrnující U, V, zkosené a čtvercové odlehčení rohu díky kterým je tak možné vytvořit libovolný typ uzavření. Pokud je potřeba zapsat text na plechovou součást, mohou uživatelé použít nový příkaz pro gravírování. Pomocí tohoto příkazu zapíší na plochy čísla součástí nebo pokyny, které se poté vypálí pomocí laserového pálícího stroje. Gravírovaný text se při převodu do DXF převede na definovaný font a umístí se do speciální hladiny, kde jej software vypalovacího stroje snadno identifikuje. Zdokonalili jsme také knihovny materiálů nyní lépe propojují tloušťku a typ materiálu. PMI kóty Při vkládání PMI kót mohou uživatelé okamžitě editovat jejich hodnotu a případně je uzamknout. Tyto kóty je možné umístit do bodů obrysu, tečných bodů a virtuálních vrcholů při jejich zachování jako řídících. Uživatel tak získává mnohem lepší kontrolu nad tvary a rozměry modelů. Řídící kóty lze umístit také ke středům hran, čímž se možnosti řízení modelů dále rozšiřují. Procesní aplikace v sestavách Při konstrukci rámů můžete pro umístění profilu na rámovou konstrukci a profily lze snadněji otáčet nebo převracet. Z prvků rámů je možné vytvářet pole, což výrazně urychluje práci. Nová volba řídí slučování profilů tečně a kolineárně napojených konstrukcí. Konstruktéři potrubí mohou nyní určit spád trubky, takže definují buď lehké stoupání či klesání například výpusti nebo trubky vedoucí páru. Tvarovky trubek lze při umisťování nebo úpravách graficky otáčet. Uživatel tedy má naprostou volnost při definování orientace ventilů, přírub a jiných komponent. Prvky potrubí je možné násobit, a tím dobu návrhu ještě více zkrátit.. Obrázek 16. Mezi nové funkce pro práci s potrubím patří možnost definovat malý sklon trubek při použití standardních fitinek. Konstrukce svařenců také obsahuje několik vylepšení. Svary, které kopírují rohy nyní okolo těchto hran vytvoří hladší a realističtější svarovou housenku. Při prohlížení svařenců v Teamcenteru je možné nechat si zobrazit svary ze 3D modelu. Obrázek 13. K snadnějšímu vytvoření vodicí čáry tečného napojení pro přechodové zaoblení mezi plochami slouží funkce odsadit hranu. Obrázek 15. Nové volby poskytují větší flexibilitu při řešení napojení jednotlivých segmentů rámu; profil lze umístit na skicu rámu za libovolný klíčový bod.

6 Obrázek 17. Výkresové pohledy mohou být provedeny v perspektivním zobrazení. Barvy čar jsou automaticky řízeny barvou materiálu 3D modelu. Kusovníky mají volbu pro zobrazení součtů sloupců a víceúrovňový rozpad sestavy což pomůže k lepší orientaci ve struktuře sestavy. Obrázek 18. Vyšší produktivitě při práci se systémem jistě pomůžou vylepšení uživatelského prostředí, jako je transparentní strom modelu, nebo radiální nabídka pro rychlé spuštění často používaných funkcí. Výkresy Solid Edge ST3 přináší mnoho vylepšení pro práci v prostředí výkresu, zejména pro práci s kusovníky. Kusovník může také zobrazit víceúrovňovou strukturu sestavy nebo seznam součástí. Pozice lze uspořádat podle aktivní struktury sestavy. Sloupce mohou zobrazovat součty a tak není problém nechat si v kusovníku sečíst celkovou hmotnost sestavy nebo jiný důležitý údaj. Automatická tvorba výkresů ze sestav byla vylepšena zakomponováním podpory pro získání kót. Barva čar součástí ve výkresových pohledech může být odvozena z barvy 3D modelu, což usnadní orientaci ve výkresech. Výkresový pohled byl obohacen o perspektivní zobrazení modelu, což vytváří vizuálně zajímavé izometrické pohledy Pro rychlé zjištění rozměrů, vzdáleností a úhlů byla přidána nová funkce pro odměřování ve 2D. Tato nová funkce bude k dispozici i v bezplatné verzi Solid Edge 2D. Výkresy je možné vytvářet vícejazyčné, tak že zobrazují správně vždy všechny texty a poznámky. Pro řízení zobrazení výkresových pohledů lze nyní využít i zóny a mnoho dalších možností. Uživatelské prostředí Nejvyšší prioritou je pro nás zlepšovat snadnost používání systému a Solid Edge ST3 není výjimkou. Pás karet nyní může být plně přizpůsoben a tak záleží jen na uživateli, jak si příkazy uspořádá. Pás karet nyní může být plně přizpůsoben a tak záleží jen na uživateli, jak si příkazy uspořádá. Na míru si sestavíte i novou radiální nabídku, s níž budete mít rychlý přístup k nejčastěji používaným příkazům Panel příkazů z předchozí verze je nyní umístěn horizontálně a chová se stejně jako populární pracovní lišta a uvolnil místo pro strom modelu. Strom modelu a sestavy lze nyní zobrazit v transparentním režimu, a rozšířit tak pro uživatele systému Windows 7 pracovní plochu. Při práci se synchronní technologií máte snadný přístup k možnostem aktivních pravidel, a to díky jejich transparentnímu zobrazení, které je snadno dostupné při každé synchronní úpravě. Rychlost a výkonnost zvyšuje i mnoho dalších funkcí. Například rychlost vykreslování modelu při práci v prostředí součásti se zvýšila 4x a v prostředí sestavy až 10x. Závěr Solid Edge ST3 pokračuje v naplňování vize synchronní technologie. Zvládá více úloh v simulacích a otevírá možnosti spolupráce pro širší okruh uživatelů. Začleněním vylepšení inspirovaných tisíci požadavky zákazníků systém nastavuje rovnováhu mezi inovacemi a naplňování potřeb uživatelů. Kontakt Siemens Product Lifecycle Management Software (CZ) s.r.o. Na Maninách 7, Praha 7 Tel: Fax: Siemens Product Lifecycle Management Software Inc. Všechna práva vyhrazena. Siemens a logo Siemens jsou registrované ochranné známky společnosti Siemens AG. D-Cubed, Femap, Geolus, GO PLM, I-deas, Insight, Jack, JT, NX, Parasolid, Solid Edge, Teamcenter, Tecnomatix a Velocity Series jsou ochranné známky nebo registrované ochranné známky společnosti Siemens Product Lifecycle Management Software Inc. nebo jejích poboček v USA a jiných zemích. Všechna ostatní loga, ochranné známky, registrované ochranné známky či servisní známky zde použité jsou majetkem příslušných držitelů. X26-CS /10 L
