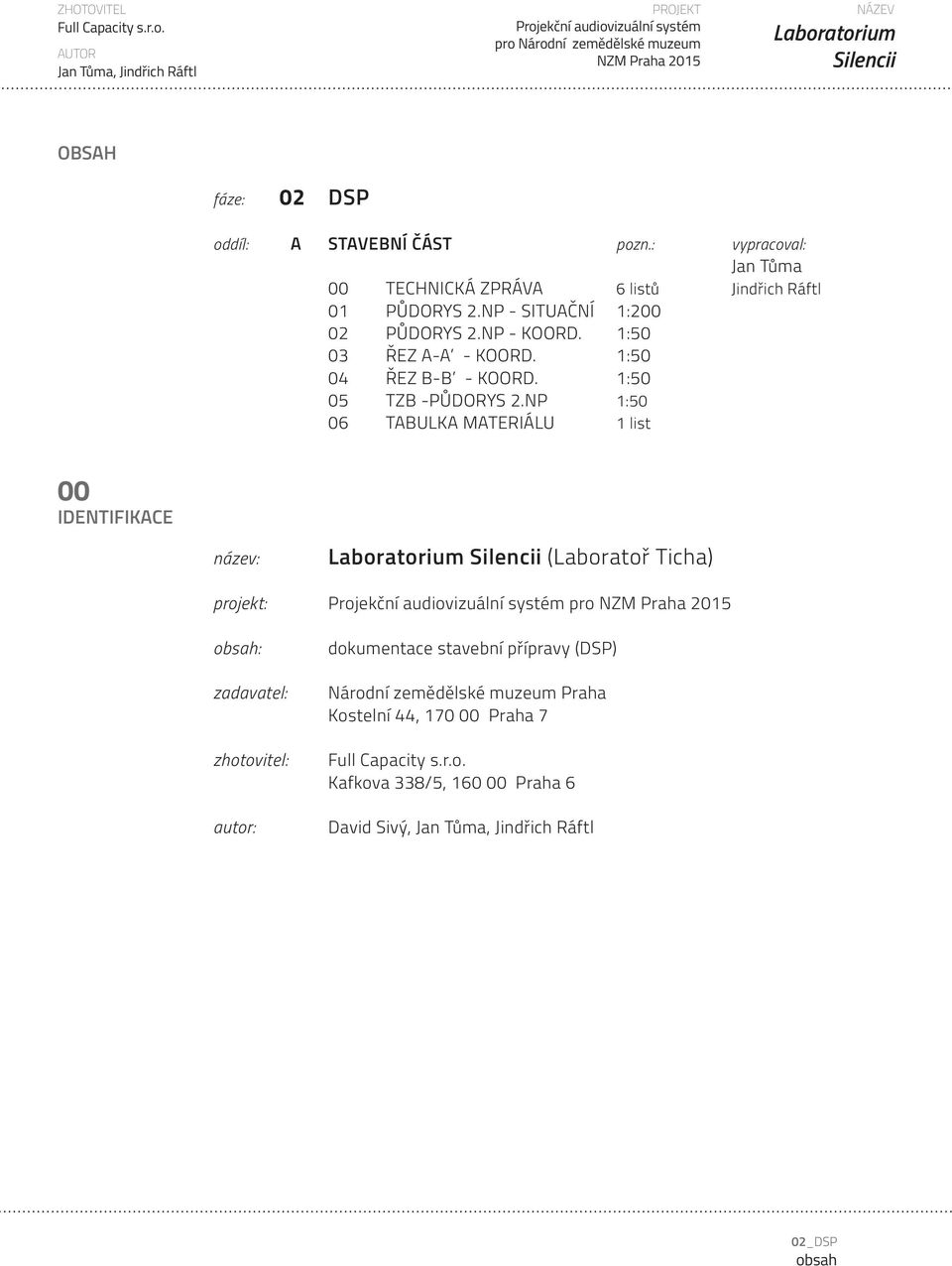

2 ZHOTOVITEL AUTOR Jan Tůma, Jindřich Ráftl PROJEKT Projekční audiovizuální systém pro Národní zemědělské muzeum NZM Praha 2015 NÁZEV Laboratorium Silencii OBSAH fáze: 02 DSP oddíl: A STAVEBNÍ ČÁST pozn.: vypracoval: Jan Tůma 00 TECHNICKÁ ZPRÁVA 6 listů Jindřich Ráftl 01 PŮDORYS 2.NP - SITUAČNÍ 1: PŮDORYS 2.NP - KOORD. 1:50 03 ŘEZ A-A - KOORD. 1:50 04 ŘEZ B-B - KOORD. 1:50 05 TZB -PŮDORYS 2.NP 1:50 06 TABULKA MATERIÁLU 1 list 00 IDENTIFIKACE název: Laboratorium Silencii (Laboratoř Ticha) projekt: Projekční audiovizuální systém pro NZM Praha 2015 obsah: zadavatel: zhotovitel: autor: dokumentace stavební přípravy (DSP) Národní zemědělské muzeum Praha Kostelní 44, Praha 7 Kafkova 338/5, Praha 6 David Sivý, Jan Tůma, Jindřich Ráftl 02_DSP obsah

3 ZHOTOVITEL AUTOR Jan Tůma, Jindřich Ráftl PROJEKT Projekční audiovizuální systém pro Národní zemědělské muzeum NZM Praha 2015 NÁZEV Laboratorium Silencii 01 KONCEPT Žijeme v odtržení od přírody a naše pobývání ve městech, autech, supermarketech, kancelářích či výrobních halách postupně zaplňuje naše životy. Věčně nám něco chybí a snažíme se najít klid a životní smysl všude jinde než tam, kde jsme mu nejblíže. Živá příroda je i naším původním domovem, obklopuje nás, my jsme jí však zapomněli věnovat pozornost. Zapomínáme na jednoduché věci. Obyčejná návštěva lesa nám přijde uvolňující, dokonce zázračná. Člověk je sice bystrý tvor, přetvářející okolí ke svému prospěchu, sám je ale především výtvorem přírody. Lidská duše může v přírodě nalézat poznání, odpočiněk, inspiraci, energii a sílu. Projekt Laboratoř ticha přímo reaguje na lidskou potřebu přítomnosti v přírodě. Ticho léčí a přivádí nás od pouhého povrchu do hloubky věcí. V přírodě můžeme nalézat čas, který máme sami pro sebe, klid a ticho - a právě ticho a klid jsou čím dál tím vzácnější. Třetinu České republiky pokrývá les, většinou volně přístupný komukoli. Jde o vzácné bohatství této země, jehož význam si často neuvědomujeme. Instalace je symbolickým a emotivním ztvárněním lesa - významné a typické části české krajiny, která nabízí obyvateli či návštěvníku ČR možnost odpočinout si od neustále se zrychlujícího urbánního života v samém lůně přírody. Les je pro obyvatele České republiky nejbližším a nejpřirozenějším přírodním celkem, který je jak zdrojem poznání, tak klidu a odpočinku. V lese se každý z nás může zastavit, ztišit, zaposlouchat, zadívat a zapřemýšlet nad významem věcí kolem nás a nad smyslem našeho konání. Každé konání má své dopady, a proto je celá část expozice ve spolupráci s vědeckými institucemi ČR navržena jako udržitelná. 02_DSP technická zpráva 1

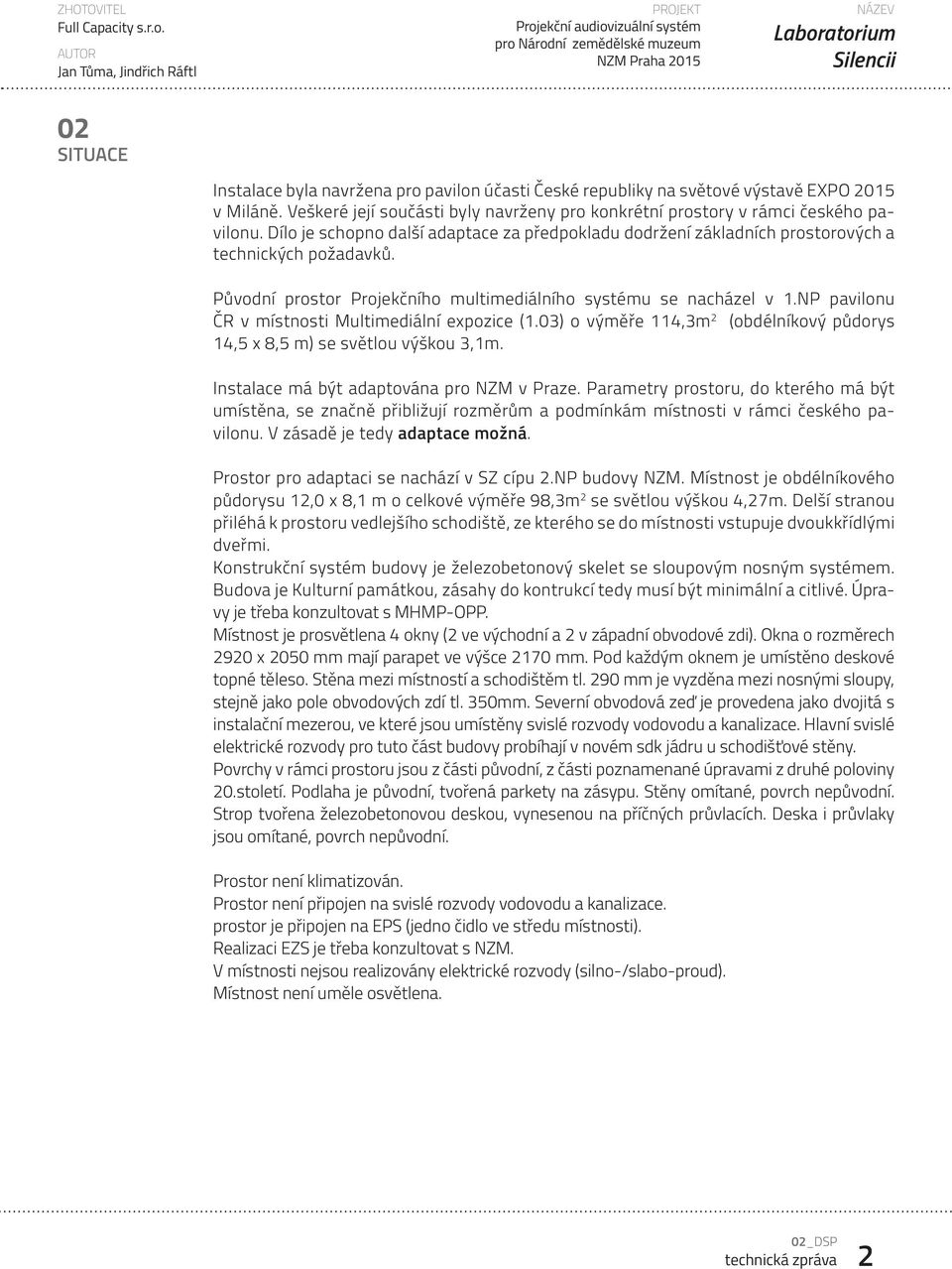

4 ZHOTOVITEL AUTOR Jan Tůma, Jindřich Ráftl PROJEKT Projekční audiovizuální systém pro Národní zemědělské muzeum NZM Praha 2015 NÁZEV Laboratorium Silencii 02 SITUACE Instalace byla navržena pro pavilon účasti České republiky na světové výstavě EXPO 2015 v Miláně. Veškeré její součásti byly navrženy pro konkrétní prostory v rámci českého pavilonu. Dílo je schopno další adaptace za předpokladu dodržení základních prostorových a technických požadavků. Původní prostor Projekčního multimediálního systému se nacházel v 1.NP pavilonu ČR v místnosti Multimediální expozice (1.03) o výměře 114,3m 2 (o b d é l n í ko v ý p ů d o r y s 14,5 x 8,5 m) se světlou výškou 3,1m. Instalace má být adaptována pro NZM v Praze. Parametry prostoru, do kterého má být umístěna, se značně přibližují rozměrům a podmínkám místnosti v rámci českého pavilonu. V zásadě je tedy adaptace možná. Prostor pro adaptaci se nachází v SZ cípu 2.NP budovy NZM. Místnost je obdélníkového půdorysu 12,0 x 8,1 m o celkové výměře 98,3m 2 se světlou výškou 4,27m. Delší stranou přiléhá k prostoru vedlejšího schodiště, ze kterého se do místnosti vstupuje dvoukkřídlými dveřmi. Konstrukční systém budovy je železobetonový skelet se sloupovým nosným systémem. Budova je Kulturní památkou, zásahy do kontrukcí tedy musí být minimální a citlivé. Úpravy je třeba konzultovat s MHMP-OPP. Místnost je prosvětlena 4 okny (2 ve východní a 2 v západní obvodové zdi). Okna o rozměrech 2920 x 2050 mm mají parapet ve výšce 2170 mm. Pod každým oknem je umístěno deskové topné těleso. Stěna mezi místností a schodištěm tl. 290 mm je vyzděna mezi nosnými sloupy, stejně jako pole obvodových zdí tl. 350mm. Severní obvodová zeď je provedena jako dvojitá s instalační mezerou, ve které jsou umístěny svislé rozvody vodovodu a kanalizace. Hlavní svislé elektrické rozvody pro tuto část budovy probíhají v novém sdk jádru u schodišťové stěny. Povrchy v rámci prostoru jsou z části původní, z části poznamenané úpravami z druhé poloviny 20.století. Podlaha je původní, tvořená parkety na zásypu. Stěny omítané, povrch nepůvodní. Strop tvořena železobetonovou deskou, vynesenou na příčných průvlacích. Deska i průvlaky jsou omítané, povrch nepůvodní. Prostor není klimatizován. Prostor není připojen na svislé rozvody vodovodu a kanalizace. prostor je připojen na EPS (jedno čidlo ve středu místnosti). Realizaci EZS je třeba konzultovat s NZM. V místnosti nejsou realizovány elektrické rozvody (silno-/slabo-proud). Místnost není uměle osvětlena. 02_DSP technická zpráva 2

5 ZHOTOVITEL AUTOR Jan Tůma, Jindřich Ráftl PROJEKT Projekční audiovizuální systém pro Národní zemědělské muzeum NZM Praha 2015 NÁZEV Laboratorium Silencii 03 PROSTOR Návrh počítá s realizací interaktivní multimediální instalace, v jejímž centru se nachází segment biotopu hercynské dubohabřiny (živé rostliny a byliny spodního patra lesa), který je zasazen do organicky tvarované platformy. Atmosféra lesa je dotvářena podsvíceným pozadím. Obraz biotopu s pozadím je na základě interakce živě přenášen na velkoformátovou projekční plochu rozšířené reality a doplňován o informační rovinu. Zvolené tvarové řešení, společně s požadavky technologií na umístění a zapojení jsou promítány do dalšího prostorového členění expozice. V rámci Multimediální expozice jsou tak kromě samotného prostoru instalace realizována techniká zázemí biotopu a projekce, která jsou veřejnosti nepřístupná a slouží jako podpůrné provozy samotné instalace. plochy: prostor pro pohyb návštěvníků 47,60m 2 biotop hercynské dubohabřiny 12,10m 2 technické zázemí biotopu 5,30m 2 technické zázemí projekce 23,80m 2 konstrukce 9,50m 2 celkem 98,30m 2 Prostor Multimediální expozice Laboratoře ticha evokuje spojení přírody (les) a vědy (laboratoř). Organické tvary a barvy živých rostlin a projekcí nachází komplement v čistých bílých tvarech platforem. Tento dojem je podpořen organickým členěním půdorysu, které podporuje atmosféru lesa (palouky, mýtiny). Jak již ze samotného názvu instalace vyplývá, bude se jednat o instalaci kontemplativnějšího charakteru. V prostoru expozice je přítmí. Stěny, strop i podlaha jsou laděny do černé matné barvy, ze které vystupují pouze ambientně nasvětlené kontury platforem a zářící rostliny biotopu a projekce. Návštěvník tedy vnímá pouze důležité části, jeho pozornost není rušena. Tento dojem je umocněn akustickým řešením prostoru, které eliminuje parazitní zvuky a nechává vyznět hlas lesa. Instalace byla původně komponována pro jednosměrný provoz. Vzhledem k nemožnosti přenesení tohoto uspořádání do prostor NZM je provoz adaptován na obousměrný se vstupem i výstupem ve stejném místě. Návštěvník má možnost putovat stále hlouběji do nitra lesa, kde na něj čeká pointa konceptu ve formě mikroskopů a záběrů buněčné struktury rostlin. Poté se vrací stejnou cestou zpět a nechává na sebe působit kontemplativní atmosféru lesa, ve které doznívají jeho dojmy z instalace. 02_DSP technická zpráva 3

6 ZHOTOVITEL AUTOR Jan Tůma, Jindřich Ráftl PROJEKT Projekční audiovizuální systém pro Národní zemědělské muzeum NZM Praha 2015 NÁZEV Laboratorium Silencii 04 KONSTRUKCE V rámci adaptace instalace Laboratorium Silencii je třeba provést stavební přípravu prostoru, do kterého bude instalace umístěna. Jedná se o úpravy, které nezasahují do nosných konstrukcí objektu, ani neovlivní jeho celkové prostorové členění a vzhled. Všechny zásahy se omezují na interiér místnosti, který v maximální možné míře respektují. A_ příčky izolované: Vzhledem k nutnosti zatemnění a důrazu na klimatickou stabilitu prostoru je zvoleno řešení příček předsunutých před okenní otvory. Příčky realizovány v celé světlé výšce místnosti, kotveny v ploše k obvodovýcm stěnám. Příčky jsou tepelně izolovány (Rockwool, Rockton, 100mm). Konstrukční systém příček je sdk (tl.25mm), nosná konstrukce z CW profilů (CW100). V konstrukčním řešení je třeba počítat s funkční integrací otopných těles, která se promítá do nosné kce příčky. Cirkulace vzduchu je zajištěna perforacemi (Ø30mm) ve dvou řadách pro přívod a odvod ohřívaného vzduchu. Okenní otvory jsou stíněny závěsy nebo roletami. Povrchová úprava příčky natěrem černým matným. B_ příčky ostatní: Pro adaptaci stávajících konstrukcích, přemístěných z českého pavilonu je nutno provést drobné korekce stěny, ke které přiléhá platforma biotopu. Úpravy se dotknou především prostoru okolo sdk jádra a místa, kde je plánován přístup do zázemí biotopu. Konstrukce příček je sdk (tl.25mm) na CW profilech (CW50). V konstrukčním řešení je třeba zohlednit provedení skrytého vstupu do zázemí biotopu, který by měl vycházet ze stejného konstrukčního principu jako příčky. Povrchová úprava natěrem černým matným. C_ konstrukce projekční plochy AR: Projekční plocha rozšířené reality (10500x1800mm) je tvořena napínací folií (ref.:3m Vikuiti). Projekční plocha je kotvena do konstrukce, která je v půdoryse konkávně zakřivena. Konstrukční systém je ohýbaný sdk (tl.12,5mm) na konstrukci z UA profilů (UA75). Horní část konstukce je kotvena do stropu přes ohýb a zavětrována do obvodové stěny. Spodní část kotvena do podlahy. Boční segmenty navazují na izolované příčky (viz. A). V jedné z bočních částí je třeba zřídit vsup do zázemí projece, který by měl vycházet ze stejného konstrukčního principu jako příčky. Povrchová úprava natěrem černým matným. D_podlaha: Spodní část platformy biotopu je nesena ocelovými sloupky, kotvenými do podlahy. Jelikož stávající podlaha je pro tento způsob kotvení nevyhovující a zároveň památkově chráněná, je nutno realizovat novou podlahovou konstukci. Ta je řešena jako dřevěný dvojitý rošt, vyztužený v místě osazení ocelových sloupků platformy. Spodní vrstva (fošny 80x40mm) je od stávající podlahy oddělena separační vrstvou (miralon). Horní vrstva (trámky 60x80mm) je kolmá na spodní, kromě míst vyztužení. Roznášecí vrstva je tvořena dvěma vrstvami desek Cetris Basic (2x16mm). Pochozí vrstva je stejně jako v českém pavilonu provedena jako vinyl antracitové barvy (tl.4mm). 02_DSP technická zpráva 4

7 ZHOTOVITEL AUTOR Jan Tůma, Jindřich Ráftl PROJEKT Projekční audiovizuální systém pro Národní zemědělské muzeum NZM Praha 2015 NÁZEV Laboratorium Silencii E_nosná konstrukce platformy: Stávající systém pro kotvení horní části platformy biotopu nelze v prostorách NZM použít. Je proto navrženo nové řešení, které počítá s kotvením OSB nosníků (2x I-OSB 10 58/200) do železobetonové konstrukce stropní desky pomocí expanzních kotev a táhel (závitová tyč M12), opatřených v kotevních bodech kloubovými spojkami. Táhla jsou spojena s nosníky pomocí objímek z ocelové pásoviny tl.4mm. Výsledné řešení musí být konzultováno se statikem. F_akustický podhled: Vzhledem k tomu, že stávající akustický podhled (polyson) nelze demontova transportovat do nových prostor bude třeba zvolit jiné akustické řešení. Při návrhu nového systému je brán ohled na větší světlou výšku místnosti, kterou je třeba opticky snížit. Jako vhodná alternativa se jeví akustický podhled Sonning Akural. Systém je tvořen svislými izolačními deskami (1000x600x50mm), zavěšenými na rastru z ocelových lanek (Ø3mm). Lanka jsou na krajích kotvena do nových příček, konstrukce projekční plochy a stávající schodišťové stěny. G_mikroskopy: Další částí instalace, kterou je z důvodu adaptace nutno změnit je instalace mikroskopů s obrazovkami, které návštěvníkům umožní nahlédnout do vnitřní struktury rostlin. Původní řešení je z prostorových důvodů neproveditelné. Nová podoba této části instalace je řešena jako jednoduchá deska, kotvená do konstrukce izolované příčky a přilehlé stěny a sloupu. Konstrukční systém desky je sdk na nosné konstrukci z UA profilů (UA50). Prostor, ve kterém budou instalovány mikroskopy je chráněn pravoúhlým lepeným krytem z plexiskla (tl.6mm), kotevým na hliníkové systémové profily. H_pozadí: Změna řešení pozadí biotopu. Tvarově zůstává stejné, mění se forma zobrazení, která bude řešena jako tisk na podsvícené plexisklo. Nosné konstrukce ponechány stávající. Tato část adaptace bude provedena Davidem Sivým, včetně návrhu nového konstrukčního řešení. I_omítka: Stávající omítka bude kompletně vyspravena, případně nahrazena a opatřena černým matným nátěrem. 02_DSP technická zpráva 5

8 ZHOTOVITEL AUTOR Jan Tůma, Jindřich Ráftl PROJEKT Projekční audiovizuální systém pro Národní zemědělské muzeum NZM Praha 2015 NÁZEV Laboratorium Silencii 05 TZB V rámci adaptace je třeba počítat i s přizpůsobením rozvodů TZB, případně instalaci rozvodů nových. Prostor v NZM není připojen prakticky na žádnou z důležitých sítí TZB, vyjímkou je vytápění a EZS. A_vodovod: Svislý rozvod vodovodu se nachází v instalační dutině severní obvodové stěny ve vzdálenosti 4,05m od západní stěny. Od napojení na svislý rozvod je třeba realizovat horizontální část, která je vedena v podvěšeném systémovém žlabu a zakončena svislým svodem zhruba ve středu schodišťové stěny, kde je napojena na rozvaděč biotopického systému. Přesné parametry vodovodu budou specifikovány v další fázi. Předpokládaný trubní systém je plastový. B_kanalizace: Svislý svod dešťové kanalizace se nachází též v dutině severní stěny. Vzhledem k tomu, že odpadní voda z biotopu nebude kontaminována žádnými nečistotami, je možné ji odvádět do svodu dešťové kanalizace. Odtok z platforem je umístěn zhruba uprostřed jižní stěny a vrámci zázemí biotopu je veden v úrovni podlahy. Vzhledem k tomu, že svislý rozvod se nachází na protilehlé straně místnosti bude třeba zvolit řešení formou přečerpávací kanalizace, jejíž trasa pak bude kopírovat vedení vodovodu a bude uložena ve stejném systémovém žlabu, předpokládaný trubní systém je plastový (DN50). C_vytápění: Realizováno ve formě deskových otopných těles pod okny (celkem 3), napojených na centrální vytápění. Funkčnost vytápění je zajištěna pomocí perforací v izolované příčce. D_klimatizace: Prostor není klimatizován. V jeho blízkosti neprobíhají žádné rozvody klimatizace, nebo chladící kapaliny. Vzhledem k velké finanční i technické náročnosti při instalování VZT systému z českého pavilonu, nebo pořizování systému nového, je v řešení přistoupeno k variantě bez klimatizace. Na základě dat lze soudit, že biotop bude vegetovat i ve stávajích podmínkách neklimatizovaného prostoru. Podmínkou je cirkulace vzduchu v rámci biotopu, která je zajištěna sérií ventilátorů, umístěných v podhledu vrchní části platformy. E_elektro: Svislé rozvody elektro se nachází v instalačním jádru u schodišťové stěny napravo od vstupu do místnosti. Silnoproudé rozvody NN jsou z tohoto jádra vedeny do rozvaděče v zázemí biotopu, odkud se větví na další okruhy. Předpokládaný příkon a velikost jističe budou specifikovány v další fázi. Většina zakončení rozvodů NN se nachází v zázemí biotopu a projekce. Další připojení se týkají infotabule u vstupu a mikroskopů na protilehlé stěně. F_data: Instalace vyžaduje připojení na datovou síť (internet). Připojení ve formě LAN kabelů, nebo wi-fi zasíťování bude konzultováno s NZM. Instalace EPS a EZS dle dohody s NZM. 02_DSP technická zpráva 6
