PODZEMNÍ BYDLENÍ SE ZDRAVOTNÍM STŘEDISKEM

Transkript

1 PODZEMNÍ BYDLENÍ SE ZDRAVOTNÍM STŘEDISKEM Ateliér: ATBP doc. ing. arch. Michala Hlaváčka Konzultanté: ing. arch. Petr Job ing. arch. Eva Linhartová ing. arch. Petr Dvořák Semestr: LS 2010/2011 VYPRACOVAL: VÍT LOPATOVSKÝ

2

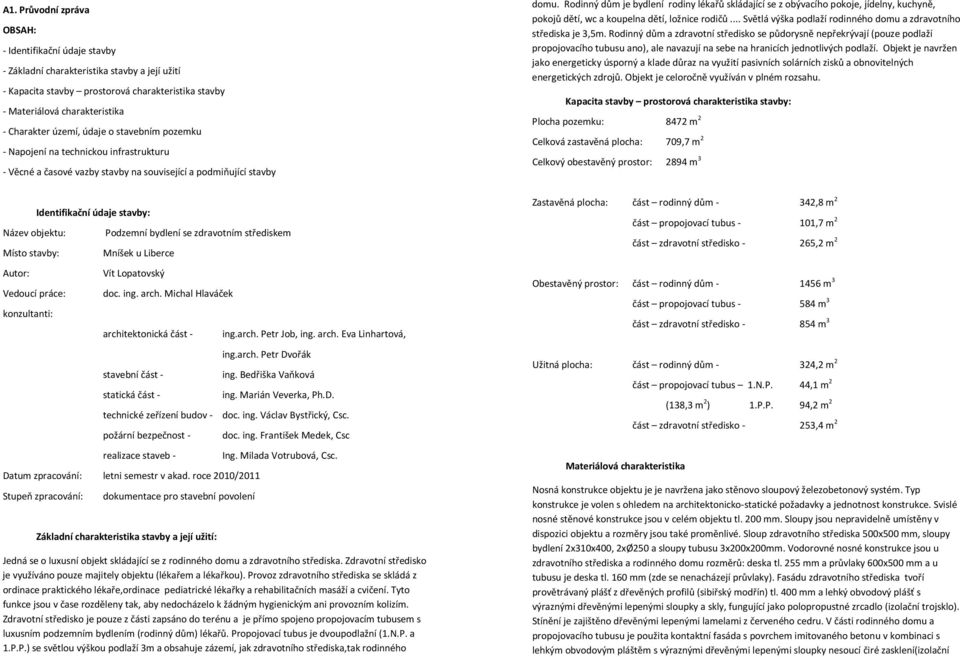

3 A1. Průvodní zpráva OBSAH: - Identifikační údaje stavby - Základní charakteristika stavby a její užití - Kapacita stavby prostorová charakteristika stavby - Materiálová charakteristika - Charakter území, údaje o stavebním pozemku - Napojení na technickou infrastrukturu - Věcné a časové vazby stavby na související a podmiňující stavby domu. Rodinný dům je bydlení rodiny lékařů skládající se z obývacího pokoje, jídelny, kuchyně, pokojů dětí, wc a koupelna dětí, ložnice rodičů... Světlá výška podlaží rodinného domu a zdravotního střediska je 3,5m. Rodinný dům a zdravotní středisko se půdorysně nepřekrývají (pouze podlaží propojovacího tubusu ano), ale navazují na sebe na hranicích jednotlivých podlaží. Objekt je navržen jako energeticky úsporný a klade důraz na využití pasivních solárních zisků a obnovitelných energetických zdrojů. Objekt je celoročně využíván v plném rozsahu. Kapacita stavby prostorová charakteristika stavby: Plocha pozemku: 8472 m 2 Celková zastavěná plocha: 709,7 m 2 Celkový obestavěný prostor: 2894 m 3 Identifikační údaje stavby: Název objektu: Podzemní bydlení se zdravotním střediskem Místo stavby: Mníšek u Liberce Autor: Vít Lopatovský Vedoucí práce: konzultanti: doc. ing. arch. Michal Hlaváček architektonická část - ing.arch. Petr Job, ing. arch. Eva Linhartová, ing.arch. Petr Dvořák stavební část - ing. Bedřiška Vaňková statická část - ing. Marián Veverka, Ph.D. technické zeřízení budov - doc. ing. Václav Bystřický, Csc. požární bezpečnost - doc. ing. František Medek, Csc realizace staveb - Ing. Milada Votrubová, Csc. Datum zpracování: letni semestr v akad. roce 2010/2011 Stupeň zpracování: dokumentace pro stavební povolení Základní charakteristika stavby a její užití: Jedná se o luxusní objekt skládající se z rodinného domu a zdravotního střediska. Zdravotní středisko je využíváno pouze majitely objektu (lékařem a lékařkou). Provoz zdravotního střediska se skládá z ordinace praktického lékaře,ordinace pediatrické lékařky a rehabilitačních masáží a cvičení. Tyto funkce jsou v čase rozděleny tak, aby nedocházelo k žádným hygienickým ani provozním kolizím. Zdravotní středisko je pouze z části zapsáno do terénu a je přímo spojeno propojovacím tubusem s luxusním podzemním bydlením (rodinný dům) lékařů. Propojovací tubus je dvoupodlažní (1.N.P. a 1.P.P.) se světlou výškou podlaží 3m a obsahuje zázemí, jak zdravotního střediska,tak rodinného Zastavěná plocha: část rodinný dům - 342,8 m 2 část propojovací tubus - 101,7 m 2 část zdravotní středisko - 265,2 m 2 Obestavěný prostor: část rodinný dům m 3 část propojovací tubus m 3 část zdravotní středisko m 3 Užitná plocha: část rodinný dům - 324,2 m 2 Materiálová charakteristika část propojovací tubus 1.N.P. 44,1 m 2 (138,3 m 2 ) 1.P.P. 94,2 m 2 část zdravotní středisko - 253,4 m 2 Nosná konstrukce objektu je je navržena jako stěnovo sloupový železobetonový systém. Typ konstrukce je volen s ohledem na architektonicko-statické požadavky a jednotnost konstrukce. Svislé nosné stěnové konstrukce jsou v celém objektu tl. 200 mm. Sloupy jsou nepravidelně umístěny v dispozici objektu a rozměry jsou také proměnlivé. Sloup zdravotního střediska 500x500 mm, sloupy bydlení 2x310x400, 2xØ250 a sloupy tubusu 3x200x200mm. Vodorovné nosné konstrukce jsou u zdravotního střediska a rodinného domu rozměrů: deska tl. 255 mm a průvlaky 600x500 mm a u tubusu je deska tl. 160 mm (zde se nenacházejí průvlaky). Fasádu zdravotního střediska tvoří provětrávaný plášť z dřevěných profilů (sibiřský modřín) tl. 400 mm a lehký obvodový plášť s výraznými dřevěnými lepenými sloupky a skly, fungující jako polopropustné zrcadlo (izolační trojsklo). Stínění je zajištěno dřevěnými lepenými lamelami z červeného cedru. V části rodinného domu a propojovacího tubusu je použita kontaktní fasáda s povrchem imitovaného betonu v kombinaci s lehkým obvodovým pláštěm s výraznými dřevěnými lepenými sloupky nesoucí čiré zasklení(izolační

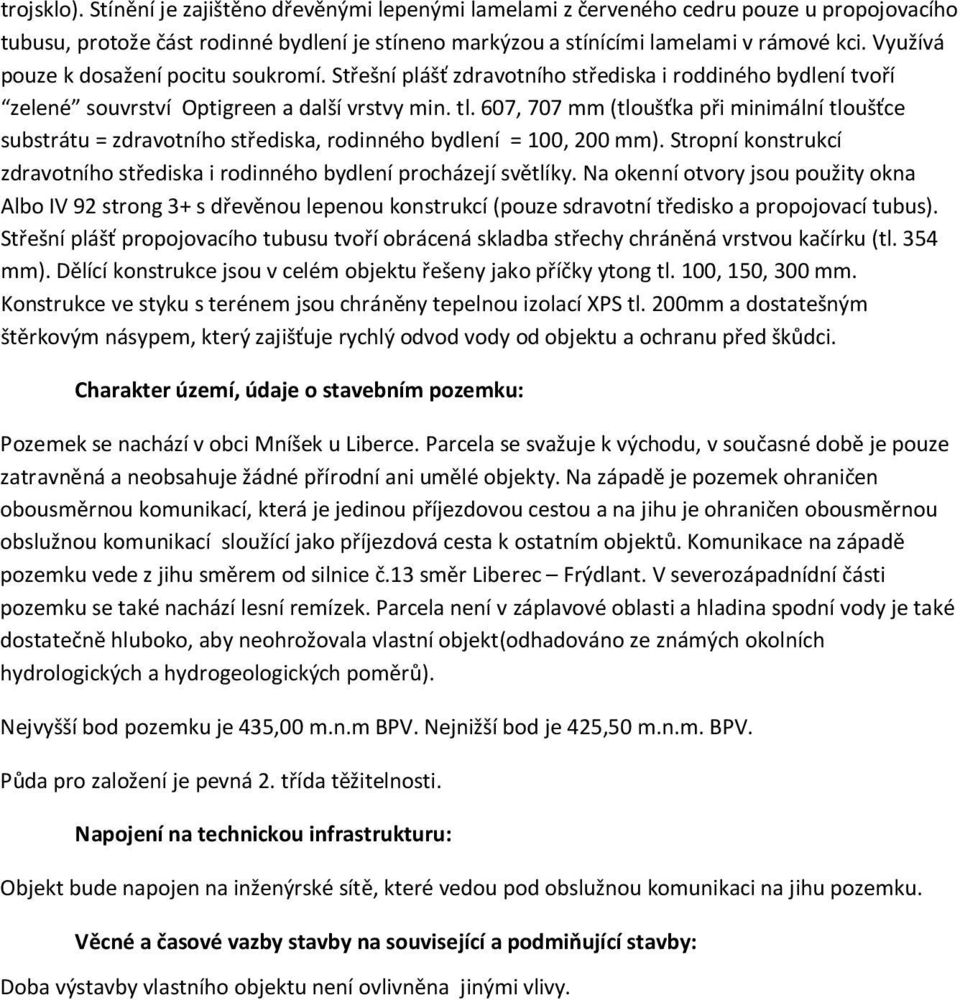

4 trojsklo). Stínění je zajištěno dřevěnými lepenými lamelami z červeného cedru pouze u propojovacího tubusu, protože část rodinné bydlení je stíneno markýzou a stínícími lamelami v rámové kci. Využívá pouze k dosažení pocitu soukromí. Střešní plášť zdravotního střediska i roddiného bydlení tvoří zelené souvrství Optigreen a další vrstvy min. tl. 607, 707 mm (tloušťka při minimální tloušťce substrátu = zdravotního střediska, rodinného bydlení = 100, 200 mm). Stropní konstrukcí zdravotního střediska i rodinného bydlení procházejí světlíky. Na okenní otvory jsou použity okna Albo IV 92 strong 3+ s dřevěnou lepenou konstrukcí (pouze sdravotní tředisko a propojovací tubus). Střešní plášť propojovacího tubusu tvoří obrácená skladba střechy chráněná vrstvou kačírku (tl. 354 mm). Dělící konstrukce jsou v celém objektu řešeny jako příčky ytong tl. 100, 150, 300 mm. Konstrukce ve styku s terénem jsou chráněny tepelnou izolací XPS tl. 200mm a dostatešným štěrkovým násypem, který zajišťuje rychlý odvod vody od objektu a ochranu před škůdci. Charakter území, údaje o stavebním pozemku: Pozemek se nachází v obci Mníšek u Liberce. Parcela se svažuje k východu, v současné době je pouze zatravněná a neobsahuje žádné přírodní ani umělé objekty. Na západě je pozemek ohraničen obousměrnou komunikací, která je jedinou příjezdovou cestou a na jihu je ohraničen obousměrnou obslužnou komunikací sloužící jako příjezdová cesta k ostatním objektů. Komunikace na západě pozemku vede z jihu směrem od silnice č.13 směr Liberec Frýdlant. V severozápadnídní části pozemku se také nachází lesní remízek. Parcela není v záplavové oblasti a hladina spodní vody je také dostatečně hluboko, aby neohrožovala vlastní objekt(odhadováno ze známých okolních hydrologických a hydrogeologických poměrů). Nejvyšší bod pozemku je 435,00 m.n.m BPV. Nejnižší bod je 425,50 m.n.m. BPV. Půda pro založení je pevná 2. třída těžitelnosti. Napojení na technickou infrastrukturu: Objekt bude napojen na inženýrské sítě, které vedou pod obslužnou komunikaci na jihu pozemku. Věcné a časové vazby stavby na související a podmiňující stavby: Doba výstavby vlastního objektu není ovlivněna jinými vlivy.

5

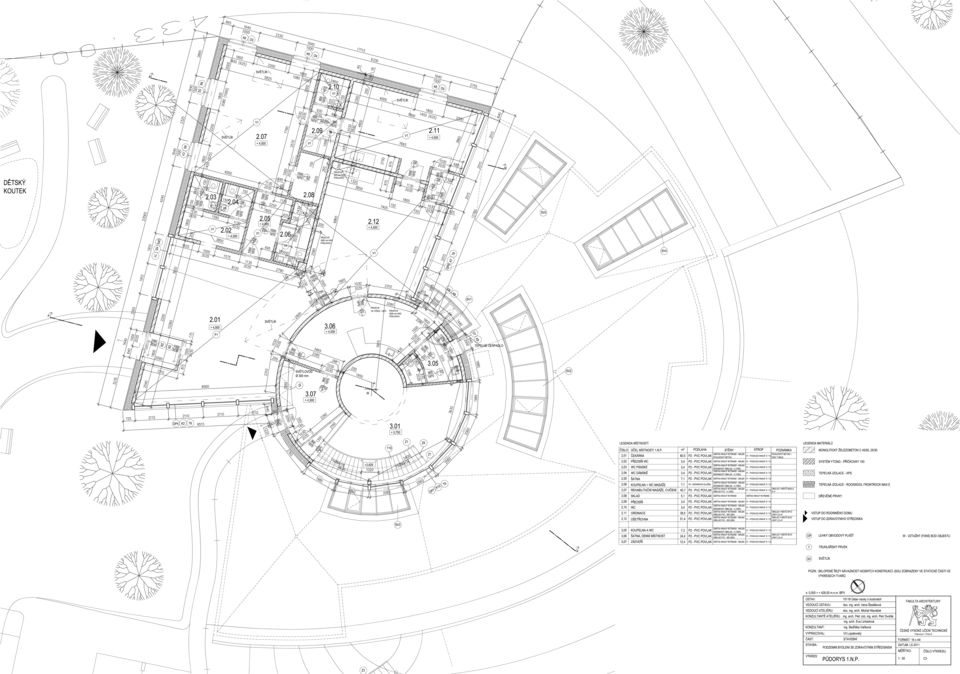

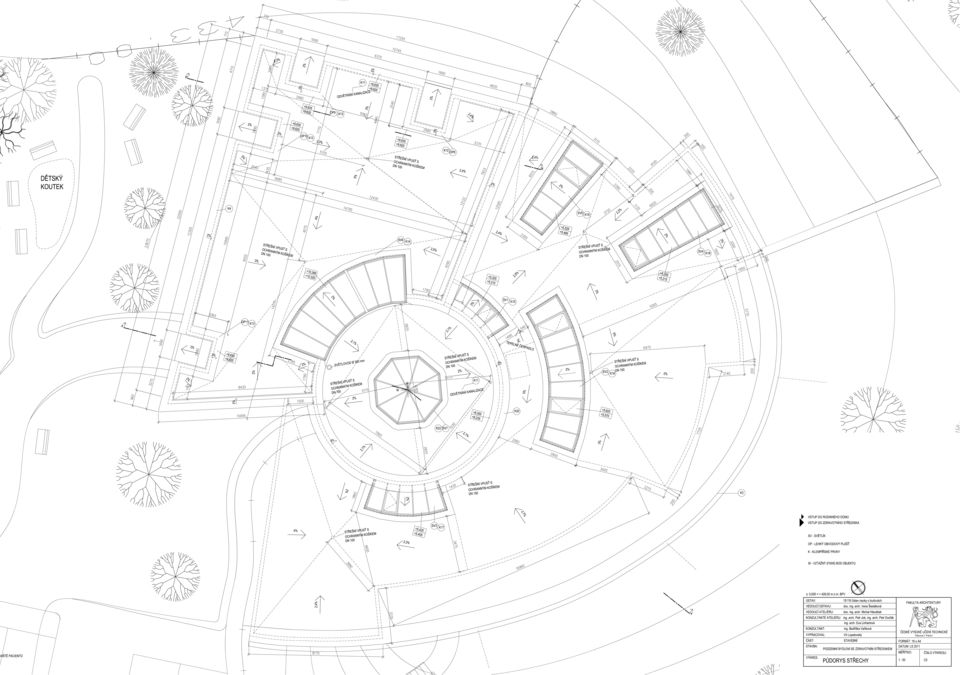

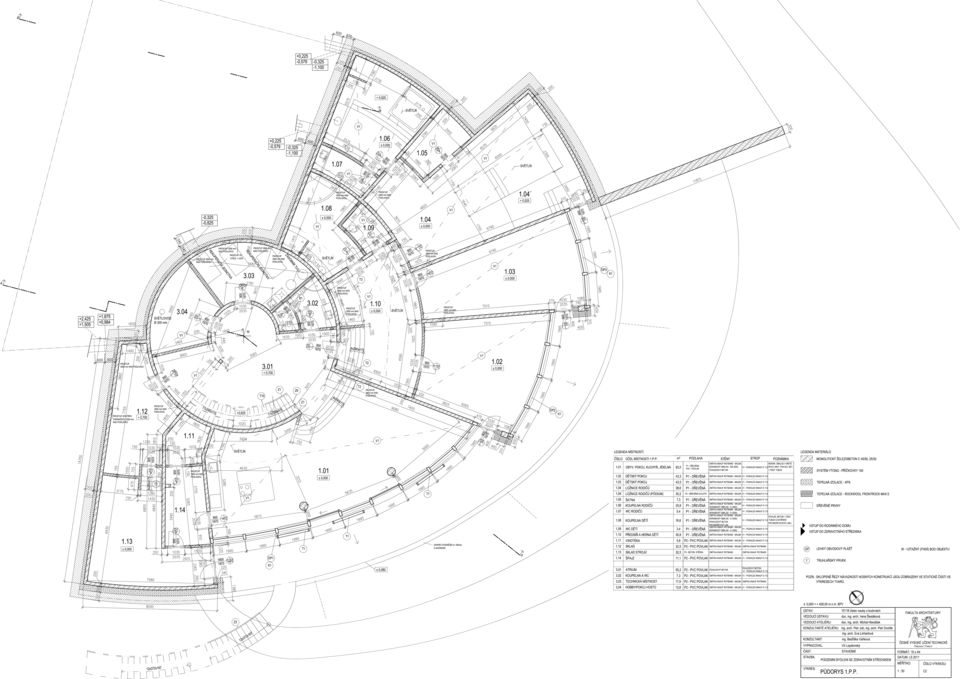

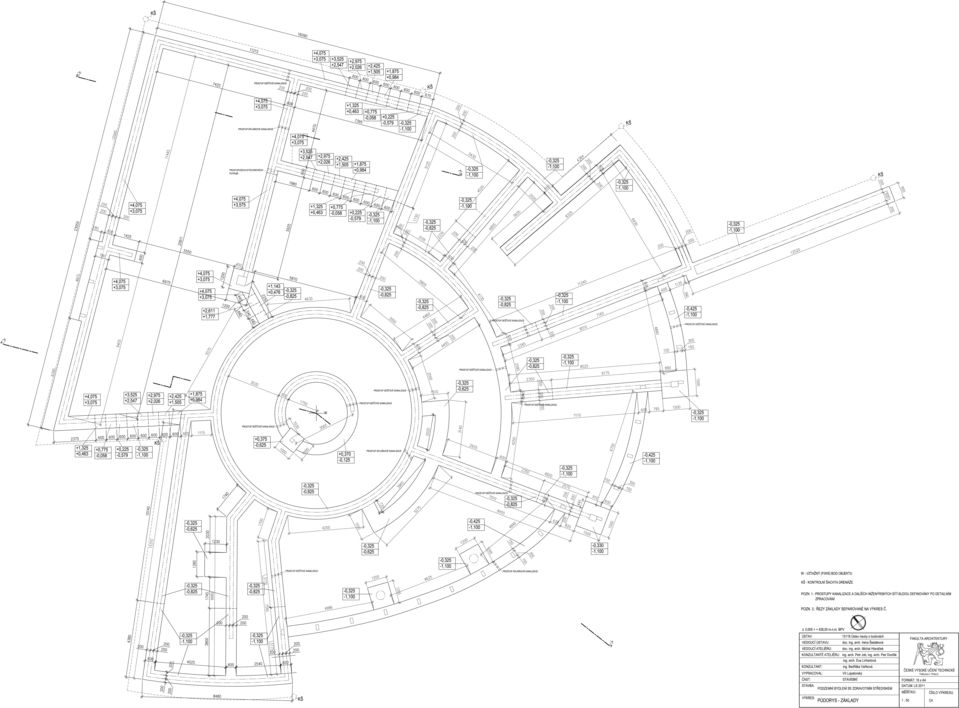

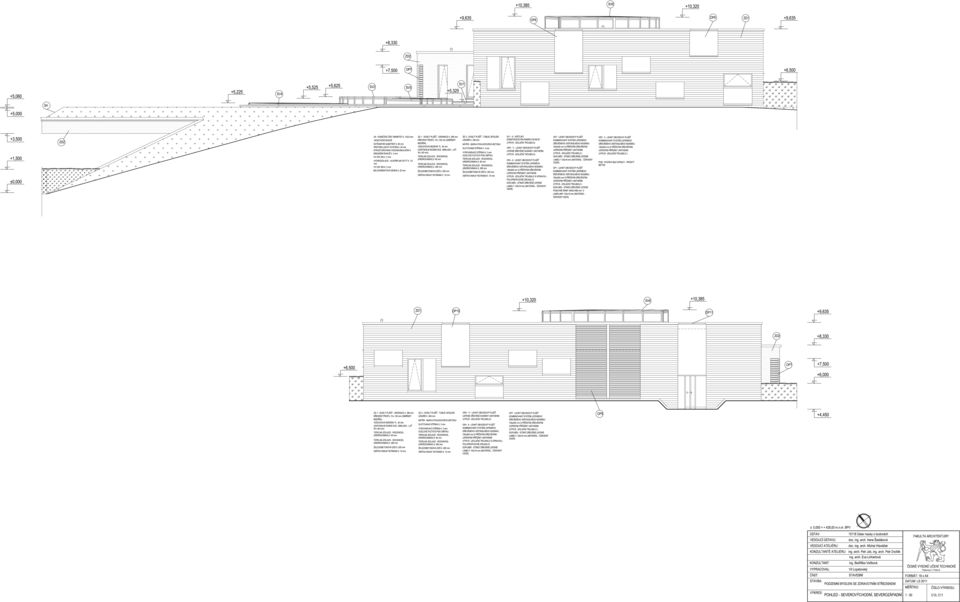

6 OBSAH: technická zpráva C1 Bakalářský projekt: ARCHITEKTONICKO - STAVEBNÍ TECHNICKÁ ČÁST - C výkresová část půdorys 1.P.P. C2 půdorys 1.N.P. C3 půdorys základů C4 půdorys střechy C5 Vypracoval: Konzultovala: PODZEMNÍ BYDLENÍ SE ZDRAVOTNÍM STŘEDISKEM Vít Lopatovský Ing. Bedřiška Vaňková Ateliér: doc.ing.arch. Michala Hlaváčka řez A A C6 řez B B C7 pohled jihovýchodní C8 pohled jihozápadní C9 pohled severovýchodní C10 pohled severozápadní C11 detail atika 1.N.P. C12 OBSAH: vlastní list detail okno parapet 1.N.P. C13 detail okno nadpraží 1.N.P. C14 detail přechod z INT. do EXT. 1.P.P. C15 detail markýza 1.P.P. C16 tabulky skladeb C17 tabulky výplní otvorů C18 tabulky klempířských prvků C19 tabulky zámečnických prcků C 20 tabulky truhlářských prvků C21 Letní semestr 2010/2011 FA ČVUT

7 C1. Architektonicko-stavební technická zpráva OBSAH: 1. Urbanistické a architektonické řešení stavby Účel objektu Dopravní řešení Architektonické řešení 2. Dispoziční řešení Podzemní bydlení Zdravotní středisko Propojovací tubus 3. konstrukční a technické řešení Výkopy a založení objektu Základové konstrukce Hydroizolace Svislé nosné konstrukce Vodorovné nosné konstrukce Vertikální komunikace Obvodový plášť Střešní plášť Dělící konstrukce Skladby podlah Povrchové úpravy Podhledové konstrukce Výplně otvorů Doplňkové konstrukce 4. Tepelně technické řešení Tepelné izolace Tepelně technické posouzení konstrukcí 5. Vliv stavby a jejího využívání na životní prostředí 6. Požární ochrana 7. Instalace TZB 8. Uspořádání staveniště 1. Urbanistické a architektonické řešení stavby Účel objektu: Objekt je složen z rodinného domu lékařské rodiny a zdravotního střediska. Obě tyto části jsou spojeny propojovacím tubusem a navazují na sebe v hranicích vlastních dispozic. Rodinný dům a propojovací tubus jsou vytvořeny pro soukromé využití 4 členné rodiny. Zdravotní středisko je využíváno veřejně a to pacienty jdoucími za praktickým lékařem, pediatrickou lékařkou nebo za rehabilitačními masážemi a cvičeními. Dopravní řešení: Nachází se zde jedna obousměrná komunikace, vedoucí z jihu od silnice č.13 směr Liberec-Frýdlant. Tato komunikace se napojuje na obslužnou komunikace vedoucí k objektu. Pro residenty jsou zde dvě stání s přístřeškem a pro pacienty jsou zde čtyři stání s jedním místem pro tělesně postižené. K objektu je zajištěn přístup sanitárních i hasičských vozů a vozů smluvné společnosti pro odvoz odpadů. Sanitární a hasičské vozy mohou přijet přímo ke zdravotnímu středisku po vlastní zpevněné komunikaci vedoucí od obslužné komunikace. Architektonické a stavebně technické řešení: Hlavní myšlenkou bylo spojení objektu se stávající přírodou a vytvoření tak příjemného místa pro residenty a pacienty. Snaha všechny části objektu co nejvíce otevřít výhledu na panorama Jizerských hor, Radčického vrchu a vlastního remízku je spojena se snahou o co největší pasivní solární zisky. Jsou proto voleny kombinace lehkého, provětrávaného a kontaktního obvodového pláště. Aby nedocházelo k přehřívání interiéru jsou u zdravotního střediska a propojovacího tubusu zvoleny stínící lamely a u rodinného bydlení je vytvořená skrytá ocelová konstrukce markýzy. Rozptýleného světla pro pohodu bydlení a příjemnou práci a pocit ve zdravotním středisku je dosaženo pomocí světlíků a zalomeného lehkého obvodového pláště. Objekt je na parcele umístěn tak, aby sousedil s blízkým remízkem a mohl tak vytvářet poloveřejný parkový prostor pro pacienty a zároveň oddělený soukromý prostor rezidentů. Jihovýchodní část pozemku je lemována obslužnou komunikací a proto vstup do rodinného bydléní je situován z této strany. Vstup do střediska je ze severozápadní strany objektu, aby vchody byly dostatečně odděleny. Hlavní pohyb osob by se měl odehrávat v poloveřejné parkové části před části objektu zdravotní středisko. Parkovací stání a příjezd sanitních a zásobovacích vozů je řešen u severozápadní strany objektu. Objekt výškově klesá s úrovní terénu a protože je vytvořený jako jeden celek s dvěma funkcemi je půdorysně uzavřený (ale v různých výškových úrovních) navazující na zakřivení tvaru terénu. Podlaží si nejsou dvojčaty, každá část se přizpůsobuje místu kde je. Zdravotní středisko je řešeno jako jednopodlažní částečně zapsané do terénu, které je blízko lesního remízku a tak je obvodový plášť řešen jako provětráváný, obloženými profily ze sibiřského modřínu v kombinaci s lehkým obvodovým pláštěm s výraznámi dřevěnými lepenými sloupky, doplněnými dřevěnými lamelamy z červeného cedru. Bydlení je řešeno také jako jednopodlažní, umístěné pod úrovní terénu a tak je obvodový plášť řešen jako kontaktní obvodový plášť imitující pohledový beton a lehký obvodový plášť s výraznými dřevěnými sloupky. Tato jediná jihovýchodní zalamovaná fasáda je z části doplněná rámovými dřevěnými slunolamy z červeného cedru a má spolu s výraznými střešními světlíky tvořit dojem kamenné krystalické hmoty, která chrání své obyvatele. Propojavací tubus je vepsán do obou podlaží svou hmotou i svými světlíky ve tvaru kruhových výsečí. Je kombinací kontaktní fasády imitující

8 pohledový beton a lehkého obvodového pláště s výraznými dřevěnými lepenými sloupky dopněnými lamelami z červeného cedru. Modelací hmoty objektu, její prolínání a spojování má vytvářet, spolu s artikulací skladby povrchů jeden celek, který je neoddělitelnou součástí tohoto místa. 2. Dispoziční řešení Do rodinného bydlení je hlavní vstup v 1.N.P. propojovacího tubusu. Je zde umístěno zádveří navazující na chodiště vedoucí do atria tubusu. Světlé výšky podlaží tubusu jsou 3m a světlá výška atria je 6,16m. Atrium obsahuje hobby/pokoj hostů, technickou místnost, koupelnu s WC, vchod do noční části bydlení, do denní části bydlení a do skladů bydlení. Z atria sestupujeme o 0,7m do místností bydlení. Denní část bydlení obsahuje jeden rozlehlý prostor obývacího pokoje, jídelny a kuchyně s přímým vstupem na do venkovní zeleně. Na kuchyň navazuje spíž spojená se sklady a vedlejším vstupem do bydlení (hospodářský vstup). Noční část bydlení obsahuje předsíň/hernu dětí umožňující vstup do pokojů dětí, koupelny a WC dětí a ložnice rodičů. Ložnice rodičů má vlastní koupelnu s WC. Pokoje dětí a ložnice rodičů mají přímý výstup na zahradu. Zdravotní středisko je využíváno manžely lékařem a lékařkou a do prostoru střediska vstupují přes zádveří tubusu do šatny spojené s denní místností a s oddělenou místností koupelny a WC. S denní místnosti vstupují do ošetřovny sestry a dále do ordinace. Ordinace je spojena přes předsíň s prostorem rehabilitačních masáží a cvičení. Předsíň poskytuje zásobení a sklad použitého materiálu masáží a vchod na WC pro zaměstnance. Masáže mají vlastní sklad cvičebních pomůcek. Pacient do střediska vchází ze severozápadní strany objektu do čekárny, odkud může vejít do ošetřovny a dále do ordinace nebo do šatny masáží a cvičení přímo spojené s koupelnou a WC nebo na WC čekárny. Všechny prostory zdravotního střediska jsou přizpůsobeny pohybu handicapovaných osob. 3. Konstrukční a technické řešení Výkopy: Sonda: nebyla provedena. Třída zeminy je odhadována ze známých okolních geologických poměrů jako hlinitopísčitá zemina 2. třída těžitelnost. Nejprve bude provedeno vytýčení stavby. Úroveň +-0,000 = 428,00 m.n.m. s použitím výškového systému BPV. Provede se sejmutí ornice, která bude během výstavby skladována a nakonec použita k dokončovacím teréním úpravám. I když má zemina dostačující propustné vlastnosti je navržen drenážní systém po necelém obvodu budoucího objektu, aby na svislé konstrukce objektu a tím i na tepelné izolace a hydroizolace působil tlak podzemní vody co nejkratší dobu. Vzhledem k charakteru původní zeminy není zapotřebí speciálních strojů. Není potřeba pažení, protože výkopy budou provedeny svahováním. Hladina podzemní vody je v dostatečné hloubce (odhad dle známých okolních hydrologických a hydrogeologických poměrů). Základové konstrukce: Základové pasy a patky objektu jsou z prostého betonu C 12/15. Šířka jednotlivých pasů a rozměry jednotlivých patek jsou voleny dle konstrukce spočívající nad nimi. Základová spára je v nezámrzné hlubce (min. 1,1m pod terénem). Před betonáží základových pasů bude do rýh vsypána a zhutněna vrstva štěrkopískového násypu. Skrz základy jsou provedeny prostupy pro inženýrské sítě. Mezi pasy (v některých částech na pasy) je vylita podkladní betonová vrstva tl. 100mm. Na tuto vrstvu je položena hydroizolace, následně krycí betonová vrstva tl. 50mm a další vrstvy podlahy. Hydroizolace: Objekt je od země izolován PVC izolací Alkorplan oboustraně chráněnou filtek 300. Spodní stavba se nenachází pod hladinou spodní vody, není třeba provádět opatření. Střešní plášť je izolován PVC izolací Alkorplan oboustraně chráněnou filtek 300 s parotěsnou zábranou Dekbit V60 S36. Svislé konstrukce: Nosný systém je zvolený železobetonový monolitický stěnovo sloupový. Systém byl zvolen s ohledem na rozlehlé prosvětlované prostory s velkými vzdálenostmi podpor. Dále také pro velké otvory v horizontálních a vertikálních rovinách a snahu o jednotnost konstrukčního a materiálové systému. Nosně stěnové konstrukce jsou tloušťky 200mm v celém objektu. Rozměry sloupů jsou různé. Zdravotní středisko sloup 500x500mm, propojovací tubus 3x200x200mm a rodinné bydlení 2x310x400,2xØ250mm. Vodorovné nosné konstrukce: Stropní konstrukce zdravotního střediska a rodiného bydlení jsou z betonu C 40/45, C25/30 a oceli R. Konstrukce jsou průvlakové (trámové stropy) s velikostí průvlaků 600x500mm a tlošťkou desek 255mm. Desky jsou jednosměrně pnuté. Stropní konstrukce tubusu je pouze desková. Deska je tloušťky 160mm jednosměrně pnutá. Prostupy světlíků jsou zpevněny přímo průvlaky (případně se deska vynáší sama) nebo jsou okraje desky zpevněny skrytými žebry (pouze prostup deskou tubusu je zpevněn žebrem 200x350mm). Vertikální komunikace: Hlavní schodiště v atriu tubusu je neseno středovou ocelovou schodnicí s našroubovanými dřevěnými bukovými stupni. Rozměry jsou výška 175mm a šířka 290mm. Schodiště vedoucí z atria tubusu do denní a noční části rodinného bydlení jsou z monolitického betonu výšky 175mm a šířky 290mm s povlakem marmolea. Schodiště nacházející se ve skladu rodinného bydlení mají výšku 175mm a šířku 290mm s povlakem marmolea. Obvodový plášť: Obvodový plášť objektu je opatřen třemi různými povrchy. Lehký obvodový plášť je složen z nosných masivních dřevěných lepených sloupků 150x200mm, příčných dřevěných lepených příčníků Unitherm a izolačního trojskla (s úpravou polopropustné zrcadlo u zdravotního střediska nebo čiré u rodinného bydlení a propojovacího tubusu). Celý systém lehkého obvodového pláště je otočen o 180. Snaha o dosažení výrazně plastického vzhledu pláště. Proto jsou dřevěné prvky pláště ošetřeny PUR. Pro světlíky zdravotního střediska procházející z vertikální roviny stěny do horizontální roviny střechy je použit pouze systém lehkého obvodového pláště Unitherm. Obvodový plášť s provětrávanou mezerou je vytvářen pomocí spidi max kotev, které nesou svislé latě 40x60mm a na ně jsou kotveny profily ze sibiřského modřínu 125x19mm s délkou drážky 15mm zabraňující vnikání vody. Mezi latě a nosnou svislou konstrukci je kladena a kotvena talířovými hmoždinkami minerální vata Rockwool celkové tl. 340mm.

9 Kontaktní obvodový plášť je tvořen tepelnou izolací Rockwool celkové tl. 340mm kotvenou talířovými hmoždinkami s ocelovým pletivem pod omítku. Povrchová úprava je imitace pohledového betonu. Detailní popis ve skladbách obvodových plášťů. Střešní plášť: Střešní plášť u zdravotního střediska a rodinného bydlení je řešen jako zelený s obdobnou skladbou vrstev. Pouze zdravotní středisko má min. tloušťku substrátu 100mm (nepochozí) a podzemní bydlení 200mm (pochozí). Nejdříve je kladena parotěsná izolace na ní spádová vrstva z minerální vaty Rockwool, hydroizolace z PVC fólie chráněná oboustraně geotextílií, tepelná izolace XPX chráněné geotextílií a nakonec je položeno souvrství Optigreen. Střešní plášť propojovacího tubusu má stejné pořadí vrstev (rozdílné tloušťky) až po položení souvrství Optigreen. Na místo tohoto souvrství je zde použito kačírku. Detailní popis ve skladbách střešních plášťů. Dělící konstrukce: Nenosné příčky v objektu jsou navrženy ze systému Ytong různých tlouštěk(100, 150, 300). Skladby podlah: Povrchové materiály a úpravy jsou voleny dle účelu místnosti a požadavku na vzhled. Všechny skladby podlah jsou těžké plovoucí. Okolo zdí jsou skladby s dřevěnou nášlapnou vrstvou ukončeny trvale pružným tmelem. Podlahy s nášlapnou z PVC mají ukončovací PVC lištu (plati i pro podlahy s nášlapnou vrstvou z betonové mazaniny). Detailní popis ve skladbách podlah. Povrchové úpravy: Jsou zvoleny dle účelu místa nebo místnosti. Na stěny je použitá omítka Knauf Rotband. Pouze v atriu propojovacího tubusu není omítka, je zde ponechná viditelná nosná konstrukce z pohledového betonu. V místnostech nebo místech s možností ostřiku je použito keramického nebo PVC obkladu do výšky 1850mm a v kuchyních, ošetřovně a ordinaci je obklad 850 (650). Podhledové konstrukce: Všechny podhledy jsou typu D112 Knauf výšky 545mm se sádrokartónovými deskami knauf. tl.12.5mm. Podhledy jsou vybaveny zabudovanými bodovými světly. Výplně otvorů: Euro okna Albo IV 92 STRONG 3+. Zasklení izolačními trojskly. Celkové Uw=0,71 W.m -2 K -1. Vstupní dveře Albo z masivní vrstvené konstrukce vyplněné izolační pěnou a povrchovou úpravou modřín. Rámová zárubeň lepený modřín. Tloušťka dveří je 80mm a Uw = 0,71 W.m -2 K -1. Vnitřní dveře jsou také od firmy Albo vrstvené kontrukce s povrchovou úpravou dle místnosti s rámovou zárubní bezfalcové. Dveře do šatny (ložnice rodičů) a skladu nástrojů (masáže) jsou použity posuvné dveře Albo. Jako hlavní vstup do zdravotního střediska jsou použity automatické teleskopické dveře. Hlavní část dveří se skládá ze dvou teleskopických částí o rozměrech 2x500mm = vstup šířky 1000mm a výšky 1970mm. Požární dveře jsou také od firmy Albo (s potřebnými úpravami) a jsou označeny viz. výkresy C2 a C3. Detailní popis v tabulkách otvorů. Doplňkové konstrukce: Každé schodiště je opatřeno zábradlím z dubového masivu Ø 50mm, kotveno pomocí ocelových kotev přímo do nosné kce. Zábradlí schodiště atria je kotveno do vykonzolovaných ocelových podpor dřevěných stupnů vedoucích ze středové schodnice. Průběžnou výplň zábradlí tvoří napnuté ocelové lanko kotvené k jednotlivým svislým sloupkům. Stínění objektu je zajišťováno dřevěnými lepenými lamelami z červeného cedru a pojízdnými slunolamy s dřevěnými lepenými lamelami z červeného cedru (pouze v 1.P.P. obývací část s...) Detailní popis v truhlářských a zámečnických tabulkách a v detailu D5 markýza 1.P.P.. Pro světlíky půdorysného tvaru kruhové výseče a lichoběžníku je použit systémového řešení Reynaers pro světlíky. Tepelně technické řešení: Objekt chráněn tepelnou izolací Rockwool, XPS a EPS. Druh a tloušťka izolace je určeno dle místa užití. Na svislé konstrukce neohrožené vodní vlhkostí je použita izolace Rockwool HRDRockmax tl. 280mm + tl. 60mm. U míst s ohrožením vlhkostí v jakékoliv konstrukci je použito XPS tl. 340mm a 200 mm. EPS je použito do skladby podlah tl. 200mm. Spády střech jsou řešeny pomocí spádových klínů Rockwool Rockfall min. tl. 60mm. U svislých konstrukcí pod terénem je XPS využíváno i jako ochrana hydroizolace. C17, ZD1 Skladba konstrukce (od interiéru) : Číslo Název D[m] L[W/mK] C[J/kgK] Ro[kg/m3] Mi[-] Ma[kg/m2] 1 Sádrová omítka Železobeton Rockwool HRDro Rockwool HRDro Návrhová venkovní teplota Te : C Návrhová teplota vnitřního vzduchu Tai : 20.9 C Návrhová relativní vlhkost venkovního vzduchu RHe : 84.0 % Návrhová relativní vlhkost vnitřního vzduchu RHi : 55.0 % Tepelný odpor konstrukce R : 5.91 m2k/w Součinitel prostupu tepla konstrukce U : W/m2K C17,ZD2 Skladba konstrukce (od interiéru) : Číslo Název D[m] L[W/mK] C[J/kgK] Ro[kg/m3] Mi[-] Ma[kg/m2] 1 Beton hutný Rockwool HRDro Rockwool HRDro Omítka vápenoc Návrhová venkovní teplota Te : C Návrhová teplota vnitřního vzduchu Tai : 20.9 C

10 Návrhová relativní vlhkost venkovního vzduchu RHe : 84.0 % Návrhová relativní vlhkost vnitřního vzduchu RHi : 55.0 % Tepelný odpor konstrukce R : 6.03 m2k/w Součinitel prostupu tepla konstrukce U : W/m2K Viz. samostatná technická zpráva PBS část F. Instalace TZB: Viz. samostatná technická zpráva TZB část E. Uspořádání stavenište: C17,ZD3 Skladba konstrukce (od interiéru) : Stavenište bude celé po dobu výstavby oploceno. Výstavba bude probíhat pouze na vlastní parcele (vyjma dočasných záborů). Terénní úpravy po ukončení výstavby viz. celková situace. Viz. samostatná technická zpráva REA část G. Číslo Název D[m] L[W/mK] C[J/kgK] Ro[kg/m3] Mi[-] Ma[kg/m2] 1 Sádrová omítka Železobeton Alkorplan Ursa XPS N-III Štěrk Návrhová venkovní teplota Te : 5.0 C Návrhová teplota vnitřního vzduchu Tai : 25.0 C Návrhová relativní vlhkost venkovního vzduchu RHe : % Návrhová relativní vlhkost vnitřního vzduchu RHi : 75.0 % Tepelný odpor konstrukce R : 6.90 m2k/w Součinitel prostupu tepla konstrukce U : W/m2K C17, S1 Skladba konstrukce (od interiéru) : Číslo Název D[m] L[W/mK] C[J/kgK] Ro[kg/m3] Mi[-] Ma[kg/m2] 1 Železobeton Dekbit V60 S Rockwool HRDr Alkorplan Ursa XPS N-DRA Štěrk Návrhová venkovní teplota Te : C Návrhová teplota vnitřního vzduchu Tai : 20.9 C Návrhová relativní vlhkost venkovního vzduchu RHe : 84.0 % Návrhová relativní vlhkost vnitřního vzduchu RHi : 55.0 % Tepelný odpor konstrukce R : 7.44 m2k/w Součinitel prostupu tepla konstrukce U : W/m2K Vliv stavby a jejího užívání na životní prostředí: Na objekt nejsou kladeny žádné nadstandartní požadavky. Všechny nebezpečné odpady z provozu zdravotního střediska budou odváženy specializovanou smluvní firmou k likvidaci nebo recyklaci. Objekt ani jeho využívání nebude díky použití nezávadných materiálů a techniky mít přímý vliv na životní prostředí. Požární ochrana: Požární bezpečnost objektu je v souladu s normou

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33 Technická zpráva D1 Vypracoval: Konzultoval: Bakalářský projekt: STATICKÁ ČÁST - D PODZEMNÍ BYDLENÍ SE ZDRAVOTNÍM STŘEDISKEM Vít Lopatovský ing. Marián Veverka, Phd. Ateliér: doc.ing.arch. Michala Hlaváčka Popis objektu: Jedná se rodinné bydlení, zdravotní středisko a propojovací tubus nacházející se v Mníšku u Liberce. Objekty jsou terasovitě zapsány do terénu v nadmořské výšce m.n.m. (vztahuje se k ± 0,000). Rodinné bydlení je vytvořeno jako podzemní bydlení s otevřenou fasádou na JV se světlou výškou podlaží 3500 mm (kde úroveň podlahy je ± 0,000). Spojení s ordinací vytváří propojovací tubus. Tubus je dvoupodlažní se shodnou světlou výškou podlaží 3000 mm uložený z větší části pod terénem (kde úroveň podlah je +0,700 a +4,500). Zdravotní středisko se skládá z ordinace a ošetřovny praktického lékaře, rehabilitačních masáží a rehabilitačních cvičení (úroveň podlahy je mm). Všechny objekty jsou tvořeny konstrukcí z monolitického železobetonu v kombinaci s lehkou, kontaktní a provětrávanou fasádou. Příčky jsou řešeny systémem Ytong. Střešní plášť zdravotního střediska a rodinného domu je řešen jako zelený, ale pouze u rodinného domu je plášť pochozí. U propojovacího tubusu je skladba pláště obdobná, ale místo zeleného souvrství je zde použit kačírek. Všechny objekty jsou vytvořeny jako energeticky úsporné. Konstrukční a materiálové řešení: Zdravotní středisko: OBSAH: technická zpráva - D1 výpočtová část - D2 výkresová část výkres tvaru 1.P.P. D3 výkres tvaru 1.N.P. D4 svislé kce.: kombinovaný stěnový systém a sloup 500 x 500 mm (poloha viz. výkresová dokumentace) z monolitického železobetonu C 25/30 a oceli R. Všechny zdi jsou tloušťky 200 mm. stropní kce.:železobetonové trámový strop prostě uložený. Rozměry průvlaků 600 x 500 mm (různých délek viz. výkresová dokumentace) z betonu C 40/45 a oceli R, tloušťka jednosměrně pnutých desek je 255 mm (směr pnutí viz. výkresová dokumentace) z betonu C 25/30 a oceli R. Okraje některých prostupů (světlíků) stropní kcí. (viz. výkresová dokumentace) jsou zpevněny přidáním výztuže žebry o tloušťce 200 mm a výšce 255 mm nebo průvlaky 600 x 500 mm (různých délek viz. výkresová dokumentace) z betonu C 40/45 a oceli R. základy: základové pasy a patka jsou z prostého betonu C 12/15. Základové pasy jsou šířky 600 mm a základová patka je rozměrů 1200 x 1200 x 1000 mm. Napojení pasů na část objektu tubus a rodinné bydlení je řešeno vyschodováním. Hloubka základové spáry je v nezámrzné hloubce 1100mm. Základy nejsou ohroženy hladinou spodní vody. Propojovací tubus: svislé kce.: kruhový stěnový systém se třemi sloupy 200 x 200 mm (poloha viz. výkresová dokumentace) z monolitického železobetonu C 25/30 a oceli R. Všechny zdi jsou tloušťky 200mm. Letní semestr 2010/2011 FA ČVUT stropní kce.: železobetonové stropní desky prostě uložené tl. 160 mm z betonu C25/30 a oceli R (směr pnutí viz. výkresová dokumentace). Okraj prostupu stropní deskou (světlík atria viz. výkresová dokumentace) je zpevněn přidáním průvlakem 200 x 350 mm z betonu C 40/45 a oceli R.

34 základy: základové pasy a patka jsou z prostého betonu C 12/15. Základové pasy jsou šířky x výšky 600 x 700mm a základová patka je rozměrů 1000 x 1000 x 1000 mm. Napojení pasů na část rodinné bydlení je řešeno vyschodováním. Pasy se nacházejí uvnitř dispozice objektů, není třeba aby základová spára dosahovala nezámrzné hloubky. Rodinné bydlení: svislé kce.: kombinovaný stěnový systém a sloupy 2x 400 x 310 mm, 2x r=250 mm (poloha viz. výkresová dokumentace) z monolitického železobetonu C 25/30 a oceli R. Všechny zdi jsou tloušťky 200 mm. Opěrná zídka je tvořená z prostého betonu C 25/30 tl.500 mm. Opěrná zídka je oddilatována od objektu rodinné bydlení. Výpočtová část D2: Počítaný prvek průvlak P3 zdravotního střediska. Prvek se nachází na hranici čekárny a obslužných místností zdravotního střediska. Délka: 7875 mm Zatěžovací šířka: 5608 mm Odhad : rozměry: 500 X 600 mm stropní kce.: železobetonové trámové stropy prostě uložené. Rozměry průvlaků 600 x 500 mm (různých délek viz. výkresová dokumentace) z betonu C 40/45 a oceli R, tloušťka jednosměrně pnutých desek je 255 mm (směr pnutí viz. výkresová dokumentace) z betonu C 25/30 a oceli R. Okraje prostupů stropní deskou (světlíky) jsou zajištěny průvlaky 600 x 500 mm (různých délek viz. výkresová dokumentace) z betonu C 40/45 a oceli R. Konstrukce markýzy je tvořena konzolovou konstrukcí z ocelových U profilů, kde jsou nosné U 150 mm kotvené do stropní desky a atiky. Zavětrování kce. je tvořeno ocelovými U 50 a U 100 (obvodové zavětrování).konstrukce obsahuje doplňkové mezikusy U 100 zajišťující lepší návaznost vrchních vrstev k nim kotvených. základy: základové pasy a patky jsou z prostého betonu C 12/15. Základové pasy jsou šířky 600 mm a základové patky jsou rozměrů 2x 1500 x 1500 mm a 2x 1200 x 1200 mm. Základový pas opěrné zídky je šířky 900 mm. Hloubka základové spáry je v nezámrzné hloubce 1100 mm. Základy nejsou ohroženy hladinou spodní vody. Zvolená kce: Stěnovo sloupový železobetonový systém byl zvolen s ohledem na rozlehlé prosvětlované prostory s velkými vzdálenostmi podpor. Dále také pro velké otvory v horizontálních a vertikálních rovinách a snahu o jednotnost konstrukčního a materiálové systému.

35 - skladba vrstev konstrukce nad průvlakem P3 - schéma rozměrů a zatěžovací šířky průvlaku P3

36 Zatížení: charakteristické (KN/m) γ návrhové (KN/m) -stálé: -vlastní tíha trámu 0,5 x 0,6 x 25 7,5 1,35 10,125 -od střešního pláště + ŽB desky 10,06 x 5,608 56,4 1,35 76,16 Σ 63,9 KN/m 86,28 KN/m -nahodilé: -od sněhu (sněhová oblast IV.) 2 x 1,8 x 1,1 x 5,608 22,2 1,5 33,3 Σ 86,1 KN/m 119,59 KN/m Návrh: Msd = 1/8 x f x l 2 = 1/8 x 119,59 x 7,875 2 = 927,05 KN.m h = 600 mm d1 = = 30 mm d = = 570 mm fcd = fck/γc = 40/1,5 = 26,67 MPa fyd = fyk/γs = 490/1,15 = 426,1 MPa μ = M/b x d 2 x α x fcd = 927,05/0,5 x 0,57 x 1 x 26,67 = 121,96 => ω = 0,140, ξ = 0,175 As1 = ω x b x d x (α x fcd/fyd) = 0,140 x 0,5 x 0,57 x (1 x 26,67/426,1) = 0,00249 m 2 Posouzení: => 4825 mm 2 => 6 x 32 Ø R ρ = As1/b x d = 0,004825/0,5 x 0,552 = 0,0174 > 0,6/490 = 0,00122 ρh = As1/b x h = 0,004825/0,5 x 0,6 = 0,016 < 0,04 Fst = Ast x fyd = 0, x 426,1 x 10 3 = 2055,9 KN X = Fst/b x 0,8 x α x fcd = 2055,9/0,5 x 0,8 x 1 x 26,67 x 10 3 = 0,192 m X/d = 0,192/0,552 = 0,347 < 0,45 Z = d 0,4 x X = 0,552 0,4 x 0,192 = 0,475 m Mrd = Z x Fst = 0,475 x 2055,9 = 976,55 KN.m => průvlak P3 : rozměry: 600 x 500 mm, beton: C40/45, ocel: 6 x 32 Ø R

37

38

39 Technická zpráva E1 Bakalářský projekt: TECHNICKÉ ZAŘÍZENÍ BUDOV - E Popis objektu: Objekt obsahuje dva provozy: bydlení rodiny a zdravotní středisko. Objekt funguje jako jeden celek, ale musí být rozdělen na dvě funkční části s ohledem na provozní využití. Poloha inženýrských sítí nebyla zakreslena. Je tedy navržena jejich předpokládaná poloha. Použité technologie (dále popsané) jsou zvoleny, protože objekt je navržen jako energeticky úsporný. 1) Soukromá část: rodinný dům Vypracoval: Konzultoval: PODZEMNÍ BYDLENÍ SE ZDRAVOTNÍM STŘEDISKEM Vít Lopatovský doc. ing. Václav Bystřický, Csc. Ateliér: doc.ing.arch. Michala Hlaváčka OBSAH: technická zpráva E1 výpočtová část E2 výkresová část souhrnná situace E3 rozvody TZB 1.P.P. E4 rozvody TZB 1.N.P. E5 Letní semestr 2010/2011 FA ČVUT -pro 4 osoby 2) Poloveřejná část: zdravotní středisko: -počítá s celoročním provozem -maximální denní návštěva 60 pacientů (3x týdně ordinuje lékařka pediatr, 2x týdně ordinuje lékař praktický, každý den fungují (lékaři se střídají) rehabilitační masáže a rehabilitační cvičení po skončení ordinačních hodin lékařů) -ve zdravotním středisku pracují vlastníci rodinného domu Odpad: Odvoz odpadu je zajištěn smluvní organizací na svoz odpadu v dohodnutém termínu. Pro rodinný dům i zdravotní středisko bude společná nádoba na odpad o velikosti 240 l. Nádoba bude umístěna mezi parkovištěm rezidentů a parkovištěm pacientů v blízkosti připojovací skříně s elektroměrem. Sběrné hnízdo se nachází 600 m od objektu ve směru k silnici č. 13. Pro zdravotnický odpad bude zajištěno oddělené třídění a odvoz do specializovaného provozu na likvidaci nebo recyklaci tohoto druhu odpadu. Vzduchotechnika: Všechny obytné místnosti (i některé neobytné místnosti) jsou přímo větratelné. Zároveň všechny místnosti obsahují nucené větrání s využitím rekuperace tepla. Tímto způsobem jsou všechny místnosti vytápěny a větrány hlavně v zimním období (případně chladném období roku). V případě, kdy není možné tímto způsobem uspokojit teplotní požadavky v místnostech je v každé místnosti nainstalován infrapanel. V letním období je prosklená fasáda rodinného domu chráněna před přehříváním markýzou. Markýza umožňuje v zimním období vnikání slunečního záření a v létě mu dostatečně zabraňuje. Zdravotní středisko je v letním období chráněno proti přehřívání pomocí dřevěných lepených lamel a skel s úpravou polopropustné zrcadlo. Rodinný dům zahrnutý zeminou získává vyrovnanější roční teplotní bilanci interiéru. Rekuperační jednotky fungují pouze v chladných obdobích roku (případně dle potřeby) a v místnostech, kde není přirozené větrání pracují po celý rok. V teplých obdobích roku jsou objekty dostatečně chráněny proti přehřívání, není nutné nucené chlazení. Rekuperační jednotky fungují odděleně vzhledem k provozům z ohledem na hygienu. Přívod a odvod vzduchu k rekuperačním jednotkám je řešen z PVC tvarovek uložených v hloubce 1,5m pod terénem. Potrubí bude uloženo do pískového lože, obsypáno pískem a zhutněno (tvarovky budou navrženy na předpokládané zatížení zeminy...). Potrubí bude sloužit jako zemní kolektor.

40 Potrubí vzduchotechniky je v každém objektu vedeno v úrovni podhledu. V objektu tubus je potrubí vedeno sice v úrovni podhledu, ale pouze v úrovni 1.P.P.. V 1.N.P. tubusu je obslouženo přívodem vzduchu, odvodem vzduchu a vytápěním v úrovni podlahy. U sporáku je umístěna stolní digestoř s filtrační kazetou s lapačem tuku. Přípojka: Splašková: Kanalizace: Splašková kanalizační přípojka bude napojena před objektem pod komunikací do předem připravené odbočky. Materiálově bude řešena z PVC. Potrubí bude uloženo do pískového lože, obsypáno pískem a zhutněno. V místech přechodů pod základy je nutné vedení chránit ocelovými chráničkami. Přípojka bude vedena ve spádu 2,5% minimálně 1,1m pod terénem. Na pozemku na ní bude osazena 2x revizní šachta o ø 900mm. Dešťová: Dešťová voda ze střech bude svedena 8 vnějšími odvody o ø 100mm a napojena do 2 svodných potrubí z PVC (svod pro rodinný dům a svod pro zdravotní středisko). Svodné potrubí ústí do akumulační jímky (sloužící pro zavlažování) s přepadem. Přepad dále ústí do vsakovací nádoby. Před každou soustavou je filtr střešních naplavenin a čerpadlo připojené k nádržce umožňující postřikové zavlažování pozemku. Vnitřní rozvody: Svodné potrubí: Svodné potrubí v 1.N.P. je vedeno pod podlahou ústící do odpadního potrubí napojené na svodné potrubí v 1.P.P.. V 1.P.P. je svodné potrubí vedeno pod podlahou do kontrolní šachty o ø 900mm s čistící tvarovkou. Svodné potrubí bude provedeno z trubek ve spádu 2%. Odpadní potrubí: Potrubí bude vedeno v dutinách příček. Připojovací potrubí: Připojovací potrubí bude vedeno v soklu u podlahy. Jsou napojeny běžné zařizovací předměty (WC, umyvadlo...), není třeba čištění před vypuštěním do veřejné kanalizace. Přípojka: Vodovod: Objekt bude napojen na stávající řad 1,1m pod terénem. Do objektu bude přípojka přivedena pod spádem 2%. Potrubí bude uloženo do pískového lože, obsypáno pískem a zhutněno. Prostup do objektu bude proveden v chráničce. Hlavní uzávěr objektu bude ve skladu těsně za prostupem potrubí konstrukcí pod úrovní stropu (3600 mm nad úrovní podlahy). Před objektem bude vodoměrná šachta 1500x900mm. Vnitřní rozvody: Veškeré potrubí je z PVC opatřeno izolačním pouzdrem. Vnitřní potrubí je převážně vedeno v podlahách a v drážkách příček a opatřeno uzavíracími ventily. Příprava TUV: Pro přípravu TUV slouží tepelné čerpadlo. Výkon tepelného čerpadla je odhadnut na % z celkové hodnoty Qvyt. Tato hodnota Qtuv vychází z potřeb podobných provozů. Přípojka: Elektrorozvody: Napojení objektu je navrženo kabelem CYKY z přípojkové skříně, která je osazena v kompaktním pilíři, kde bude umístěn elektroměr. Přípojka bude ukončena v technické místnosti v hlavním domovním rozvaděči s objektovým jističem. Domovní rozvody: K hlavnímu domovnímu rozvaděči budou napojeny 3 podružné rozvaděče. Silové rozvody budou provedeny kabely CYKY. Bleskosvod: Ochrana budovy před úderem blesku bude provedena mřížovou jímací soustavou doplněnou pomocnými jímači. Vedení a svody ke zkušebním svorkám budou provedeny měděným drátem. Jímací soustava bude připojena na uzemňovací soustavu objektu. Technická místnost: V technické místnosti budou nainstalovány zásobníky TUV, rekuperační jednotky a hlavní domovní rozvaděč.

41 Výpočtová část E2: Odpad: 1. rodinný dům: 4 osoby (7 dnů) = 4x30 = 120 l 2. zdravotní středisko: 200 pacientů (5 dnů) = 200x0,5 = 100 l - celkem 220 l odpadu - velikost nádoby na odpad = 220x0,6 = 132 l => 240 l nádoba na odpad Vzduchotechnika: Qvyt = Vn x qc,n x (ti te) teplovzdušné vytápění Qvět = Vpčerst x ρ x c x (ti te) / Vpcirk x ρ x c x t / větrání Vp = V x n provozní množství vzduchu - účinnost rekuperačních jednotek 60% 1.P.P. Qvyt = W Qvět = W 1.N.P Qcek = ( ) - ( ) x 0,6 = W m 2 = 1,15 l/s - navrhovaný průřez vnitřních dešťových potrubí je DN 100. Splašková: Qsd = K x Σ x DU průtok splašků 1.P.P. 1.N.P. Qsd = 2,05 l/s Qsd = 2 l/s Vodovod: Qp = q x n potřeba vody Qm = Qp x km maximální denní potřeba vody Qh = Qm x kh x z -1 maximální hodinová potřeba vody - specifická hodnota vody byla zvolena 15 l x j -1 x d -1, protože není dána přesná směrná hodnota odpovídající provozu zdravotního střediska Rodinný dům: Zdravotní středisko: Qp = 600 l/d Qp = 750 l/d Qm = 900 l/d Qm = 1125 l/d Qh = 78,75 l/h Qh = 197 l/h Qvyt = W Qvět = 9070 W Kanalizace: Dešťová: - součinitel odtoku 0,3 - akumulace vody l/m 2 Qdd = r x C x A průtok dešťových odpadních vod jednotlivé plochy na vpusti a výsledné rychlosti proudění: Rodinný dům: Tubus: Zdravotní středisko: m 2 = 0,95 l/s m 2 = 0,39 l/s m 2 = 1 l/s m 2 = 0,65 l/s m 2 = 0,39 l/s m 2 = 0,95 l/s m 2 = 0,72 l/s

42

43

44

45 Bakalářský projekt: POŽÁRNÍ BEZPEČNOST F Technická zpráva F1 Popis objektu: Vypracoval: Konzultoval: PODZEMNÍ BYDLENÍ SE ZDRAVOTNÍM STŘEDISKEM Vít Lopatovský doc. ing. František Medek, Csc. Ateliér: doc.ing.arch. Michala Hlaváčka OBSAH: technická zpráva F1 výkresová část souhrnná situace F2 požární úseky 1.P.P. F3 požární úseky 1.N.P. F4 Jedná se o objekt skládající se z rodinného bydlení, zdravotního střediska a propojovacího tubusu nacházející se v Mníšku u Liberce. Objekty jsou terasovitě zapsány do terénu v nadmořské výšce m.n.m. (vztahuje se k ± 0,000). Rodinný dům je vytvořen jako podzemní bydlení s otevřenou fasádou na JV se světlou výškou podlaží 3500 mm (kde úroveň podlahy je ± 0,000). Spojení se zdravotním střediskem vytváří propojovací tubus. Tubus je dvoupodlažní se shodnou světlou výškou podlaží 3000 mm uložený z větší části pod terénem (kde úroveň podlah je +0,700 a +4,500). Zdravotní středisko se skládá z ordinace a ošetřovny praktického lékaře, rehabilitačních masáží, rehabilitačních cvičení, 2x WC čekárny, šatna a koupelna s WC rehabilitačních masáží a cvičení a WC a skladem rehabilitačních masáží a cvičení.(úroveň podlahy je mm). V 1.N.P. propojovacího tubusu se nachází hlavní vchod residentů, kde se nachází zádveří, denní místnost, šatna a koupelna s WC ordinace. Do 1.P.P. tubusu se dostaneme schodištěm nacházející se v atriu tubusu vedeném přes obě podlaží. 1.P.P. obsahuje technickou místnost, koupelnu s WC a hobby/pokoj hostů. Z tubusu se dostáváme do denní části bydlení skládající se z obývacího pokoje, kuchyně a jídelny (jeden prostor), do noční části skládající se z předsíně/ herny dětí, 2x dětských pokojů, koupelny a WC dětí, z ložnice, koupelny a WC rodičů. Z tubusu se dostaneme také do skladu a skladu strojů. Všechny obytné místnosti a některé neobytné jsou přímo větratelné. Všechny místnosti obsahují nucené větrání. Vytápění je řešeno vzduchotechnicky přes rekuperační jednotky. Společný systém pro nucené větrání a vytápění. V případě nemožnosti zajištění tepelného konfortu tímto systémem je v každé obytné a některé neobytné místnosti nainstalován elektrický infrapanel. Zdravotní středisko poskytuje péči praktického a pediatrického lékaře spolu s rehabilitačními masážemi a cvičením. 3 x v týdnu ordinuje pediatrická lékařka a 2x v týdnu praktický lékař. Po skončení ordinačních hodin lékařů je poskytována péče masáží a cvičení. Konstrukční systém objektů: Zdravotní středisko: Letní semestr 2010/2011 FA ČVUT Nosná konstrukce je řešena jako stěnovo sloupový železobetonový monolitický systém. Vodorovné konstrukce jsou řešeny jako železobetonové průvlakové stropy prostě uložené. Konstrukce je doplněna příčkami ytong o tl. 150 mm. Obvodový plášť je kombinací lehkého a provětrávaného opláštění (dřevěný obklad). Tepelná izolace je minerální vlna (s vyjímkou částí, kde je izolace ve styku s vlhkostí XPS (viz. výkresová dokumentace)). Střešní plášť je řešen jako zelený s kombinací tepelných izolací minerální vlny a XPS. Rozměry konstrukcí: svislé kce. tl. 200 mm, sloup 500 x 500 mm, stropní deska tl. 255 mm a průvlak 500x 600 mm.

46 Propojovací tubus: Nosná konstrukce je řešena jako stěnovo sloupový železobetonový monolitický systém. Vodorovné konstrukce jsou řešeny jako železobetonové deskové stropy prostě uložené. Konstrukce je doplněna příčkami Ytong o tl. 150, 100 a 300 mm. Obvodový plášť je kombinací lehkého a kontaktního opláštění. Tepelná izolace je minerální vlna (s vyjímkou částí, kde je izolace ve styku s vlhkostí XPS (viz. výkresová dokumentace)). Střešní plášť je řešen jako jednovrstvý s kombinací tepelných izolací minerální vlny a XPS s ochrannou vrstvou kačírku. Rozměry konstrukcí: svislé kce. tl. 200 mm, sloupy 200 x 200 mm, stropní deska tl. 160 mm. c = 1 a = 22,6 x 0, x 0,9/ 22, = 0,95 pn = 22,6 an = 0,98 ps = 10 as = 0,9 b = 342,8 x 0,29/ 8,82 x 1,2 = 10,28 => 1,7 Rodinné bydlení: Nosná konstrukce je řešena jako stěnovo sloupový železobetonový monolitický systém. Vodorovné konstrukce jsou řešeny jako železobetonové průvlakové stropy prostě uložené. Konstrukce je doplněna příčkami ytong o tl. 150 mm Obvodový plášť je kombinací lehkého a kontaktního opláštění. Tepelná izolace je minerální vlna (s vyjímkou částí, kde je izolace ve styku s vlhkostí XPS (viz. výkresová dokumentace)). Střešní plášť je řešen jako zelený s kombinací tepelných izolací minerální vlny a XPS. Rozměry konstrukcí: svislé kce. tl. 200 mm, sloupy r= 250 mm, 400 x 310 mm, stropní deska tl. 255 mm a průvlak 500x 600 mm. Požárně bezpečnostní řešení: Rozdělení objektu na požární úseky: Úseky jsou rozděleny požárními stěnami, dveřmi a stropy s min. požární odolností 30 min. Požární úseky: 1) zdravotní středisko + přilehlá denní místnost, šatna a koupelna s WC 1.N.P. propojovacího tubusu 2) Technická místnost (1.P.P. propojovacího tubusu) 3) Sklad + sklad strojů 4) Rodinné bydlení + atrium, hobby/ pokoj hostů, koupelna s WC a zádveří propojovacího tubusu Požární odolnost konstrkcí: stanovení požárního zatížení a stupně požární bezpečnosti pv = (pn + ps) x a x b x c a = pn x an + ps x as/ pn + ps b = S x k/ So x ho So/S, ho/h => n, k S = 342,8 m 2, So = 8,82 m 2 k = 0,29, n = 0,19 ho = 1,2 m, hs = 3,45 m pv = (22,6 + 10) x 0,95 x 1,7 x 1 = 52,64 kg/m 2 => stupeň požární bezpečnosti II. Požární odolnost konstrukcí: Požární stěny a stropy: monolitický železobeton C 25/30 s minimální tloušťkou krytí výztuže 20 mm, sádrokartónový podhled knauf => 30+ min. Požární uzávěry otvorů: požární okna, dveře => 15 DP3 Nosná konstrukce střechy: monolitický železobetonový trámový strop s kombinací betonů C 25/30 a C 40/45 => 15 min. Nosné kce. uvnitř požárního úseku: monolitický železobeton C 25/30 s minimální tloušťkou krytí výztuže 20 mm => 30 min. Obvodové stěny: Monolitický železobeton C 25/30 s minimální tloušťkou krytí výztuže 20 mm => 15+ Požárně nebezpečný prostor: Požárně nebezpečný prostor zasahuje pouze na pozemek investora a tím neohrožuje okolní zástavbu. Část objektu (zdravotní středisko) se nachází v blízkosti remízku, kde je dodržená minimální odstupová vzdálenost. Zajištění protipožárního zásahu: Přístup k objektu: umožnění zásahu - dle výkresu souhrnné situace - objekt má plnou návaznost na místní přístupové komunikace - příjezd požární techniky k objektu je zajištěn obslužnou obousměrnou komunikací vedoucí od původní jednosměrné komunikace šířky 3,5 m navazující na komunikaci č.13 směr Liberec Frýdlant

47 - do přímé blízkosti objektu vede zpevněná komunikace šířky 3m primárně sloužící jako příchod pacientů a příjezd sanitních vozů - v blízkosti objektu nejsou žádné jiné objekty pouze část objektu (zdravotní středisko) sousedí s remízkem, kde je dodržena požadovaná odstupová vzdálenost Nástupní plochy: - nejsou vyžadovány Únikové cesty: Ze všech PÚ jsou vedeny nechráněné únikové cesty přímo na volné prostranství nebo do jiného PÚ. V 1 PÚ je nejdelší NÚC délky 28 m z ordinace doktora (šířka není uvedena, protože NÚC nevede přes chodby). Pouze NÚC z rehabilitačních masáží a cvičení vede šatnou chodbového typu šířky 1,85 m a délky 21,5 m. Z denní místnosti je délka NÚC 13 m přes PÚ 4 (přes zádveří rezidentů). Z PÚ 2 je délka NÚC 20 m přes PÚ 4 na volné prostranství. Z PÚ 3 je NÚC délky 16 m (šířka není uvedena, protože NÚC nevede přes chodby). V PÚ 4 je nejdelší NÚC 20 a 18 m (šířka není uvedena, protože NÚC nevede přes. chodby). Všechny obytné místnosti v PÚ 4 vyjma hobby/ pokoje pro hosty majís vlastní východ na otevřené prostranství. Určení způsobu zabezpečení stavby: Požární hasící přístroje: - požární úseky 2, 3, 4 obsahují každý jeden PHP 34 A - požární usek 1 obsahuje 3 PHP 34 A dle výpočtu: nr = 0,15 x S x a xc3 nr = 0,15 x 342,8 x 0,95 x 1 = 2,6 => 3 x PHP 34 A Elektrická požární signalizace: Samočinné zařízení EPS s ionizační hlavicí. Detekční výstupy jsou umístěny v každém požárním úseku. 1 PÚ: Detekční výstup v: čekárně, ošetřovně, ordinaci, rehabilitační masáže a cvičení, denní místnost 2 PÚ: Detekční výstup v:sklad, sklad strojů 3 PÚ: Detekční výstup v: technická místnost 4 PÚ: Detekční výstup: kuchyň, obývací pokoj a jídelna tvoří jednu místnost = jeden detekční výstup, každý pokoj dětí, ložnice rodičů, předsíň/herna dětí, hobby/pokoj pro hosty

48

49

50

51 Vypracoval: Bakalářský projekt: REALIZACE STAVEB G Konzultoval: PODZEMNÍ BYDLENÍ SE ZDRAVOTNÍM STŘEDISKEM Vít Lopatovský ing. Milada Votrubová Ateliér: doc.ing.arch. Michala Hlaváčka OBSAH: technická zpráva G1 výkresová část souhrnná situace staveniště G2 Technická zpráva G1 Popis objektu: Jedná se rodinné bydlení, zdravotní středisko a propojovací tubus nacházející se v Mníšku u Liberce. Objekty jsou terasovitě zapsány do terénu v nadmořské výšce m.n.m. (vztahuje se k ± 0,000). Rodinné bydlení je vytvořeno jako podzemní bydlení s otevřenou fasádou na JV se světlou výškou podlaží 3500 mm (kde úroveň podlahy je ± 0,000). Spojení s ordinací vytváří propojovací tubus. Tubus je dvoupodlažní se shodnou světlou výškou podlaží 3000 mm uložený z větší části pod terénem (kde úroveň podlah je +0,700 a +4,500). Zdravotní středisko se skládá z ordinace a ošetřovny praktického lékaře, rehabilitačních masáží a rehabilitačních cvičení (úroveň podlahy je mm). Všechny objekty jsou tvořeny konstrukcí z monolitického železobetonu v kombinaci s lehkou, kontaktní a provětrávanou fasádou. Příčky jsou řešeny systémem Ytong. Střešní plášť zdravotního střediska a rodinného domu je řešen jako zelený, ale pouze u rodinného domu je plášť pochozí. U propojovacího tubusu je skladba pláště obdobná, ale místo zeleného souvrství je zde použit kačírek. Všechny objekty jsou vytvořeny jako energeticky úsporné. Charakteristika pozemku: Pozemek se nachází v západní části lokality, která je v obci Mníšek u Liberce s orientací svahu k východu. Celá lokalita je v blízkosti cca. 600m jižně od komunikace č.13 směr Liberec Frýdlant. Pozemek je z části zalesněný, kde remízek bude sloužit k rekreaci pacientů. Na staveništi nejsou objekty k demolici. Objekty budou založeny na soudržné hlinitopísčité zemině, 2. třídy těžitelnosti. Lokalita se nenachází v záplavové oblasti ani v oblasti s hydrogeologickou ochranou. Hladina podzemní vody je v dostatečné hloubce aby neohrozila základové spáry. Hlavní příjezd na pozemek je na JZ z obslužné komunikace lokality. V JZ části se nachází parkoviště residentů a pacientů spolu s pěšími komunikacemi. Výpis objektů: Letní semestr 2010/2011 FA ČVUT 1. příprava území 2. rodinný dům 3. propojovací tubus 4. zdravotní středisko 5. přípojka kanalizace 6. přípojka slaboproud 7. přípojka vodovod 8. závěrečné terénní práce 9. parkoviště pacientů 10. parkoviště rezidentů 11. schodiště - pěší přístup k RD 12. zpevněné plochy pěší přístupy k objektům
