1 Rider 11/13 Rider 11 Bio/13 Bio Návod k obsluze Prostudujte, prosím, je tû pfied prvním pouïitím pily, pozornû tento návod a ujistûte se, Ïe mu správnû rozumíte

2

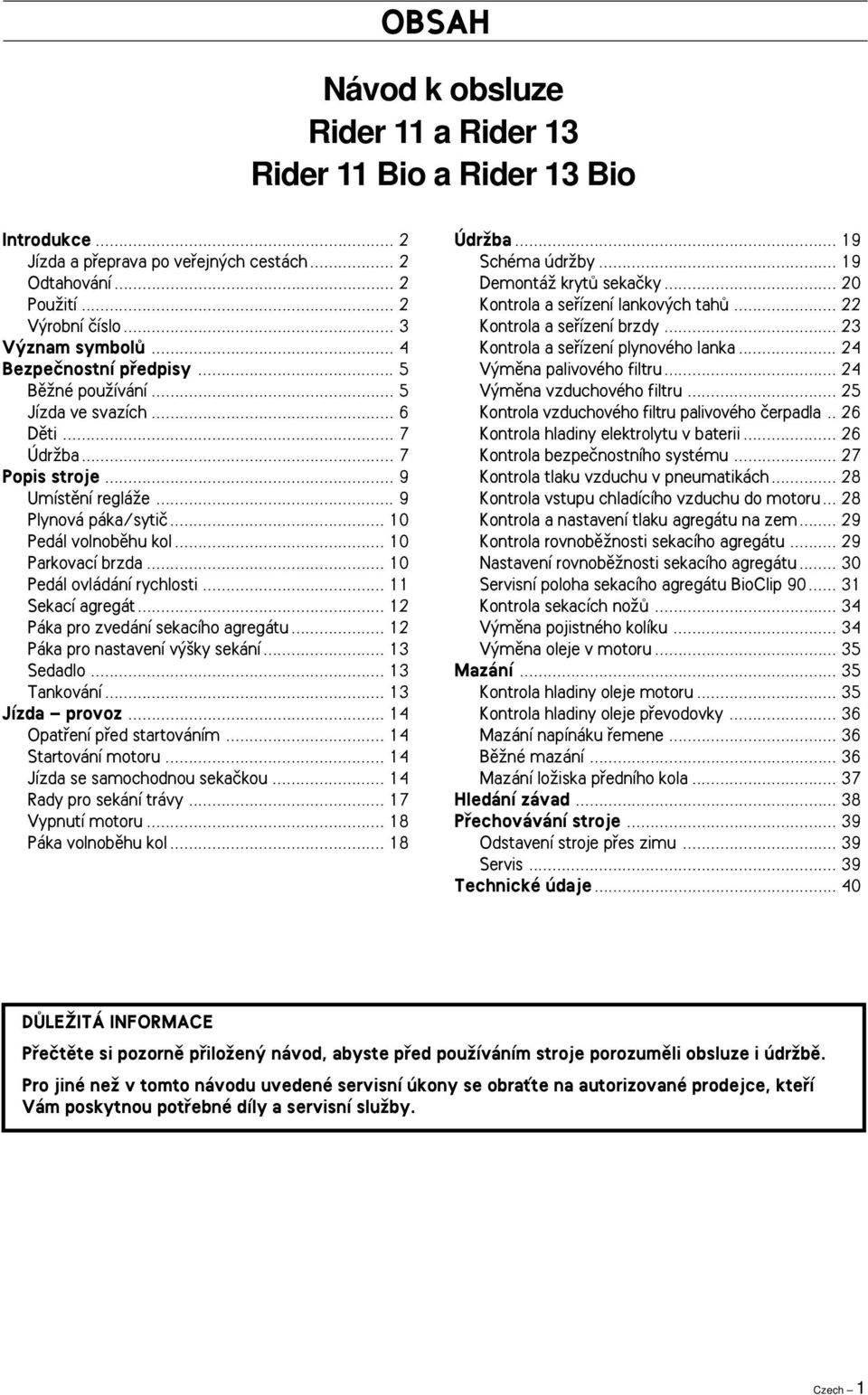

3 OBSAH Návod k obsluze Rider 11 a Rider 13 Rider 11 Bio a Rider 13 Bio Introdukce... 2 Jízda a pfieprava po vefiejn ch cestách... 2 Odtahování... 2 PouÏití... 2 V robní ãíslo... 3 V znam symbolû... 4 Bezpeãnostní pfiedpisy... 5 BûÏné pouïívání... 5 Jízda ve svazích... 6 Dûti... 7 ÚdrÏba... 7 Popis stroje... 9 Umístûní regláïe... 9 Plynová páka/sytiã Pedál volnobûhu kol Parkovací brzda Pedál ovládání rychlosti Sekací agregát Páka pro zvedání sekacího agregátu Páka pro nastavení v ky sekání Sedadlo Tankování Jízda provoz Opatfiení pfied startováním Startování motoru Jízda se samochodnou sekaãkou Rady pro sekání trávy Vypnutí motoru Páka volnobûhu kol ÚdrÏba Schéma údrïby DemontáÏ krytû sekaãky Kontrola a sefiízení lankov ch tahû Kontrola a sefiízení brzdy Kontrola a sefiízení plynového lanka V mûna palivového filtru V mûna vzduchového filtru Kontrola vzduchového filtru palivového ãerpadla.. 26 Kontrola hladiny elektrolytu v baterii Kontrola bezpeãnostního systému Kontrola tlaku vzduchu v pneumatikách Kontrola vstupu chladícího vzduchu do motoru Kontrola a nastavení tlaku agregátu na zem Kontrola rovnobûïnosti sekacího agregátu Nastavení rovnobûïnosti sekacího agregátu Servisní poloha sekacího agregátu BioClip Kontrola sekacích noïû V mûna pojistného kolíku V mûna oleje v motoru Mazání Kontrola hladiny oleje motoru Kontrola hladiny oleje pfievodovky Mazání napínáku fiemene BûÏné mazání Mazání loïiska pfiedního kola Hledání závad Pfiechovávání stroje Odstavení stroje pfies zimu Servis Technické údaje DÒLEÎITÁ INFORMACE Pfieãtûte si pozornû pfiiloïen návod, abyste pfied pouïíváním stroje porozumûli obsluze i údrïbû. Pro jiné neï v tomto návodu uvedené servisní úkony se obraète na autorizované prodejce, ktefií Vám poskytnou potfiebné díly a servisní sluïby. Czech 1

4 VáÏen zákazníku, ÚVOD Dûkujeme, Ïe jste zvolil sekaãku Husqvarna Rider. Stroje Husqvarna Rider jsou stavûny podle unikátního konceptu s ãelnû montovan m sekacím agregátem a patentovan m fiízením zadních kol. Stroje Rider jsou konstruovány pro dosaïení nejvy í efektivity i pfii pouïívání na mal ch a tûsn ch plochách. K v konnosti stroje pfiispívá také soustfiedûné umístûní regláïí a hydrostatick pfievod ovládan pedály (nûkteré modely). PovaÏujte tento návod k obsluze za cenn dokument. Pokud budete postupovat dle jeho obsahu (pfii pouïívání, servisu, údrïbû atd.), podafií se Vám podstatnû prodlouïit Ïivotnost stroje a také obdrïet slu nou cenu pfii dal ím prodeji. Jízda a pfieprava po vefiejn ch cestách Pfied zahájením jízdy nebo pfiepravy po vefiejn ch cestách zkontrolujte platné dopravní pfiedpisy. Pfii eventuální pfiepravû na jiném vozidle pouïívejte vïdy schválené upínací zafiízení a ujistûte se, zda je stroj fiádnû zaji tûn. Odtahování JestliÏe je Vá stroj vybaven hydrostatickou pfievodovkou, mûïe b t pouze v pfiípadû potfieby taïen jin m vozidlem jen na velmi krátkou vzdálenost a pfii nízké rychlosti, jinak hrozí nebezpeãí po kození pfievodovky. Doporuãené pouïití Tento stroj je urãen v hradnû k sekání trávy bûïn ch trávníkû a jin ch upraven ch a rovn ch travnat ch ploch bez pfiekáïek v podobû kamení, pafiezû aj. Stroj, kter je vybaven pfiídavn m vybavením dodan m v robcem, lze pouïívat i k jin m speciálním úkonûm v souladu s pokyny dodan mi k patfiiãnému vybavení. Stroj nesmí b t pouïíván k jin m neï uveden m úãelûm. Striktní dodrïování v robcem stanoven ch podmínek pro provoz, servis a údrïbu je rovnûï zahrnuto pod pojmem doporuãené pouïití. Obsluha, servis a opravy stroje mohou b t provádûny pouze osobami obeznámen mi se speciálními vlastnostmi stroje a pfiíslu n mi bezpeãn mi postupy. Preventivní opatfiení proti úrazûm, ve keré platné bezpeãnostní pfiedpisy, vãetnû pfiedpisû o pouïívání lékû, a také platné dopravní pfiedpisy musí b t vïdy respektovány. Jakékoliv svévolné úpravy stroje zbavují v robce zodpovûdnosti v pfiípadû po kození stroje nebo zranûní osob. 2 Czech

5 Kvalitní servis ÚVOD V robky Husqvarna jsou prodávány po celém svûtû a to pouze v odborn ch prodejnách se servisem. Tento zpûsob jsme zvolili právû proto, abychom na emu zákazníkovi zaruãili nejlep í suport a servis. Pfied dodávkou byl stroj napfiíklad zkontrolován a sefiízen Va ím prodejcem. Pokud potfiebujete náhradní díly nebo suport t kající se servisních opatfiení, záruãních podmínek atd., obraète se na: Tento návod k obsluze patfií ke stroji s v robním ãíslem: Motor Pfievodovka V robní ãíslo V robní ãíslo stroje je uvedeno na vyti tûném títku, kter je pfiipevnûn pod sedadlem vpfiedu vlevo. Na títku je uvedeno v pofiadí shora dolû: Typové oznaãení stroje. Typové ãíslo v robce. V robní ãíslo stroje. Pfii objednávání náhradních dílû uveìte typové oznaãení a v robní ãíslo stroje. V robní ãíslo motoru je vyraïeno na títku, kter je pfiin tován na krytu ventilátoru. Na títku je uveden: Model. Typ. Kód. Uveìte tyto údaje pfii objednávání náhradních dílû. V robní ãíslo pfievodovky je uvedeno na ãárkovém kódu, kter je umístûn na pfiední stranû krytu levé polonápravy: Typové oznaãení je uvedeno nad ãárkov m kódem a zaãíná písmenem K. V robní ãíslo je uvedeno nad ãárkov m kódem a zaãíná oznaãením s/n. Typové ãíslo v robce je uvedeno pod ãárkov m kódem a zaãíná oznaãením p/n. Pfii objednávání náhradních dílû uveìte typové oznaãení a v robní ãíslo pfievodovky. Czech 3

6 V ZNAM SYMBOLÒ Uvedené symboly naleznete na stroji a v návodu. Peãlivû je prostudujte a zapamatujte si jejich v znam. Pfieãtûte si pfiiloïen návod. R N Zpáteãka Neutrál Zrychlování Zpomalování Vypnut motor Baterie Sytiã Palivo Tlak oleje V ka sekání Jízda vzad Jízda vpfied Zapalování Hydrostaticky ovládané vypnutí zábûru kol PouÏijte ochranu sluchu Spojka zasunuta Spojka vysunuta Parkovací brzda Brzda Spojka V straha! Hladina zvuku V straha! Rotující noïe V straha! Nebezpeãí pfievrácení stroje Nikdy nepfiejíïdûjte napfiíã svahu Evropská norma pro bezpeãnost strojû Nikdy nepracujte se sekaãkou pokud se v blízkosti vyskytují nepovolané osoby, zvlá tû dûti nebo domácí zvífiata. Nikdy nepfiepravujte dal í osoby na sekaãce nebo na pfiídavném zafiízení. Nebezpeãí poranûní konãetin za chodu motoru. Bez sekacího agregátu udrïujte nízkou rychlost. Instrukce pro startování Pfieãtûte si pfiiloïen návod Zkontrolujte hladinu oleje v motoru Zkontrolujte hladinu oleje hydrostatu Zvednûte sekací agregát Uveìte pedály hydrostatu do neutrální polohy Zabrzdûte Pfii studeném motoru pouïijte sytiã Nastartujte motor Pfied jízdou uvolnûte parkovací brzdu Pedál ovládání rychlosti vpfied Neutrál Pedál ovládání rychlosti vzad Pfied opravou nebo údrïbou stroje vypnûte motor a odstraàte kabel zapalování. 4 Czech

7 BEZPEâNOSTNæ P EDPISY Tyto instrukce jsou urãeny pfiedev ím pro Va i bezpeãnost, a proto si je pozornû pfieãtûte. Tento symbol znamená zdûraznûní zvlá tû dûleïit ch bezpeãnostních pfiedpisû. Tyto pfiedpisy se t kají jak Va í bezpeãnosti, tak i spolehlivosti sekaãky pfii provozu. BûÏné pouïívání: Seznamte se s ovládáním stroje a nauãte se zastavit rychl m zpûsobem. Pfieãtûte si pozornû instrukce v pfiiloïeném návodu pfied nastartováním stroje. Pfiesvûdãte se, Ïe jim skuteãnû rozumíte, a poté dle instrukcí postupujte. NepfiipusÈte pouïívání sekaãky nezletil mi nebo jin mi osobami, které nejsou obeznámeny se zpûsobem zacházení. Pfii provozu nebo montáïi stroje pouïívejte schválené ochranné br le nebo ochrann tít obliãeje. Nepracujte bosí. VÏdy pouïívejte pevnou pracovní obuv, pokud moïno s kovovou ochranou piãky. NepouÏívejte pfiíli voln odûv, kter mûïe b t zachycen otáãiv mi díly stroje. OdstraÀte z pracovního prostoru ve keré pfiedmûty, které by mohly b t odmr tûny sekacími noïi, napfi. kameny, dráty, hraãky aj. Pfied zahájením sekání se ujistûte, Ïe se v pracovním prostoru nevyskytují nepovolané osoby. JestliÏe se v pracovním prostoru nalézá nepovolaná osoba, okamïitû sekaãku zastavte. Nikdy nepfiepravujte na sekaãce dal í osoby. Nesekejte trávu pfii jízdû stroje vzad, pokud to není absolutnû nutné. Pfied zahájením a bûhem jízdy vzad sledujte neustále oãima terén a prostor ve smûru jízdy. Dbejte, aby v hoz posekané trávy nebyl nasmûrován na jinou osobu. Pfied otáãením stroje zpomalte rychlost jízdy. Neponechávejte nikdy sekaãku bez dohledu pokud je motor v chodu. Pfied opu tûním sekaãky vypnûte sekací agregát, zatáhnûte parkovací brzdu, zastavte motor a vyjmûte klíãek zapalování. Pokud neseãete, vypnûte sekací agregát. Sekejte pouze pfii denním svûtle nebo vhodném umûlém osvûtlení. Nepracujte se strojem pod vlivem alkoholu, narkotik nebo léãiv, které sniïují schopnost reakce. Pfied nastartováním stroje pfieãtûte návod k obsluze. Pfied seãením odstraàte z pracovního prostoru kameny a jiné cizí pfiedmûty. RIDER 850 RIDER 850 RIDER R 9 70 Nikdy nepfiepravujte na sekaãce dal í osoby. RIDER 850 RIDER 850 V STRAHA! Tato sekaãka mûïe zpûsobit nedobrovolnou amputaci konãetin nebo váïné zranûní odmr tûn mi pfiedmûty. NedodrÏování uveden ch bezpeãnostních pfiedpisû mûïe mít za následek váïné zranûní osob. Czech 5

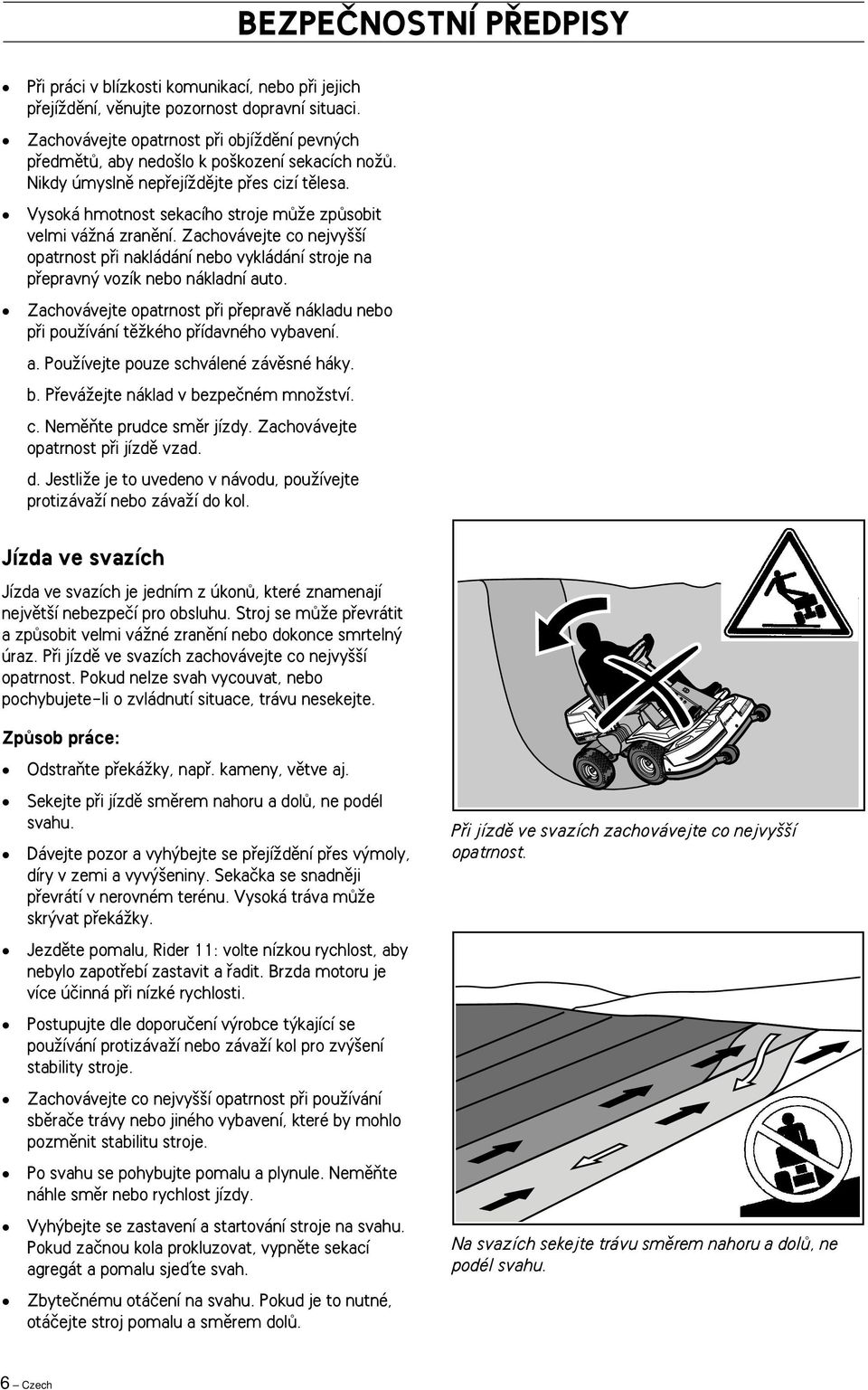

8 BEZPEâNOSTNæ P EDPISY Pfii práci v blízkosti komunikací, nebo pfii jejich pfiejíïdûní, vûnujte pozornost dopravní situaci. Zachovávejte opatrnost pfii objíïdûní pevn ch pfiedmûtû, aby nedo lo k po kození sekacích noïû. Nikdy úmyslnû nepfiejíïdûjte pfies cizí tûlesa. Vysoká hmotnost sekacího stroje mûïe zpûsobit velmi váïná zranûní. Zachovávejte co nejvy í opatrnost pfii nakládání nebo vykládání stroje na pfiepravn vozík nebo nákladní auto. Zachovávejte opatrnost pfii pfiepravû nákladu nebo pfii pouïívání tûïkého pfiídavného vybavení. a. PouÏívejte pouze schválené závûsné háky. b. PfieváÏejte náklad v bezpeãném mnoïství. c. NemûÀte prudce smûr jízdy. Zachovávejte opatrnost pfii jízdû vzad. d. JestliÏe je to uvedeno v návodu, pouïívejte protizávaïí nebo závaïí do kol. Jízda ve svazích Jízda ve svazích je jedním z úkonû, které znamenají nejvût í nebezpeãí pro obsluhu. Stroj se mûïe pfievrátit a zpûsobit velmi váïné zranûní nebo dokonce smrteln úraz. Pfii jízdû ve svazích zachovávejte co nejvy í opatrnost. Pokud nelze svah vycouvat, nebo pochybujete-li o zvládnutí situace, trávu nesekejte. ZpÛsob práce: OdstraÀte pfiekáïky, napfi. kameny, vûtve aj. Sekejte pfii jízdû smûrem nahoru a dolû, ne podél svahu. Dávejte pozor a vyh bejte se pfiejíïdûní pfies v moly, díry v zemi a vyv eniny. Sekaãka se snadnûji pfievrátí v nerovném terénu. Vysoká tráva mûïe skr vat pfiekáïky. Jezdûte pomalu, Rider 11: volte nízkou rychlost, aby nebylo zapotfiebí zastavit a fiadit. Brzda motoru je více úãinná pfii nízké rychlosti. Postupujte dle doporuãení v robce t kající se pouïívání protizávaïí nebo závaïí kol pro zv ení stability stroje. Zachovávejte co nejvy í opatrnost pfii pouïívání sbûraãe trávy nebo jiného vybavení, které by mohlo pozmûnit stabilitu stroje. Po svahu se pohybujte pomalu a plynule. NemûÀte náhle smûr nebo rychlost jízdy. Vyh bejte se zastavení a startování stroje na svahu. Pokud zaãnou kola prokluzovat, vypnûte sekací agregát a pomalu sjeìte svah. Zbyteãnému otáãení na svahu. Pokud je to nutné, otáãejte stroj pomalu a smûrem dolû. RIDER R Pfii jízdû ve svazích zachovávejte co nejvy í opatrnost. Na svazích sekejte trávu smûrem nahoru a dolû, ne podél svahu. RIDER Czech

9 BEZPEâNOSTNæ P EDPISY Nesekejte trávu v blízkosti krajníkû, pfiíkopû a na náspech. JestliÏe kolo stroje ztratí kontakt s terénem, sekaãka se mûïe pfievrátit. Nesekejte mokrou trávu. Kola sekaãky mohou zaãít prokluzovat na mokrém podkladû a zpûsobit klouzání celého stroje. Nepokou ejte se vylep it stabilitu stroje pomocí nohy na zemi. Zkontrolujte hladinu paliva pfied kaïd m pouïíváním stroje. NenaplÀujte nádrï aï po uzávûr, jelikoï palivo je expanzivní kapalina a teplo motoru nebo sluneãních paprskû mûïe zpûsobit pfietékání paliva z nádrïe. Dûti Sekací stroj se obvykle stává stfiedem pozornosti dûtí. Aby bylo zabránûno zbyteãn m tragick m nehodám, musí obsluha stroje neustále vûnovat pozornost dûtem, které se vyskytují v blízkosti pracovního prostoru. Uvûdomte si, Ïe malé dûti jsou neustále v pohybu a jejich chování je naprosto nepfiedvídatelné. Dûti musí b t neustále pod dohledem dospûl ch a nesmí mít moïnost vstupu do pracovního prostoru. Buìte ostraïití a okamïitû zastavte stroj, jestliïe se dûti náhle objeví v pracovním prostoru. Pfied zahájením a bûhem jízdy vzad sledujte neustále oãima prostor ve smûru jízdy a kontrolujte zda nejsou v prostoru dûti. Nikdy nepfiepravujte dûti na stroji. Pád se stroje mûïe zpûsobit tûïké zranûní dítûte nebo vyvolat nebezpeãnou situaci pfii ovládání stroje. NedopusÈte obsluhu stroje dûtmi. Zachovávejte co nejvy í opatrnost v blízkosti kefiû, stromû, rohû budov a jin ch pfiedmûtû, které brání v rozhledu. ZabraÀte dûtem vstup do pracovního prostoru. RIDER R 850 RIDER R 850 ÚdrÏba Benzín a benzínové v pary jsou jedovaté a vysoce hofilavé. Pfii zacházení s benzínem zachovávejte nejvy í opatrnost. a. Pfiechovávejte palivo pouze v nádobách, které jsou pro tento úãel urãeny. b. Nikdy neotvírejte uzávûr nádrïe a nedoplàujte palivo za chodu motoru. Pfied doplnûním paliva motor vïdy vypnûte a nechte nûkolik minut vychladnout. Nekufite. NedoplÀujte benzín v blízkosti jisker nebo otevfieného ohnû. c. Nikdy nedoplàujte palivo v uzavfien ch prostorách. d. Pfii úniku paliva v palivovém systému je zakázáno startovat motor pokud není porucha odstranûna. e. Nepfiechovávejte sekací stroj nebo nádobu s palivem v prostorách s otevfien m ohnûm, napfi. v kotelnách, nebo v blízkosti elektrického vybavení, kde mûïe dojít k jiskfiení. NedopusÈte obsluhu stroje dûtmi. RIDER R 9 70 Nikdy nedoplàujte palivo v uzavfien ch prostorách. Czech 7

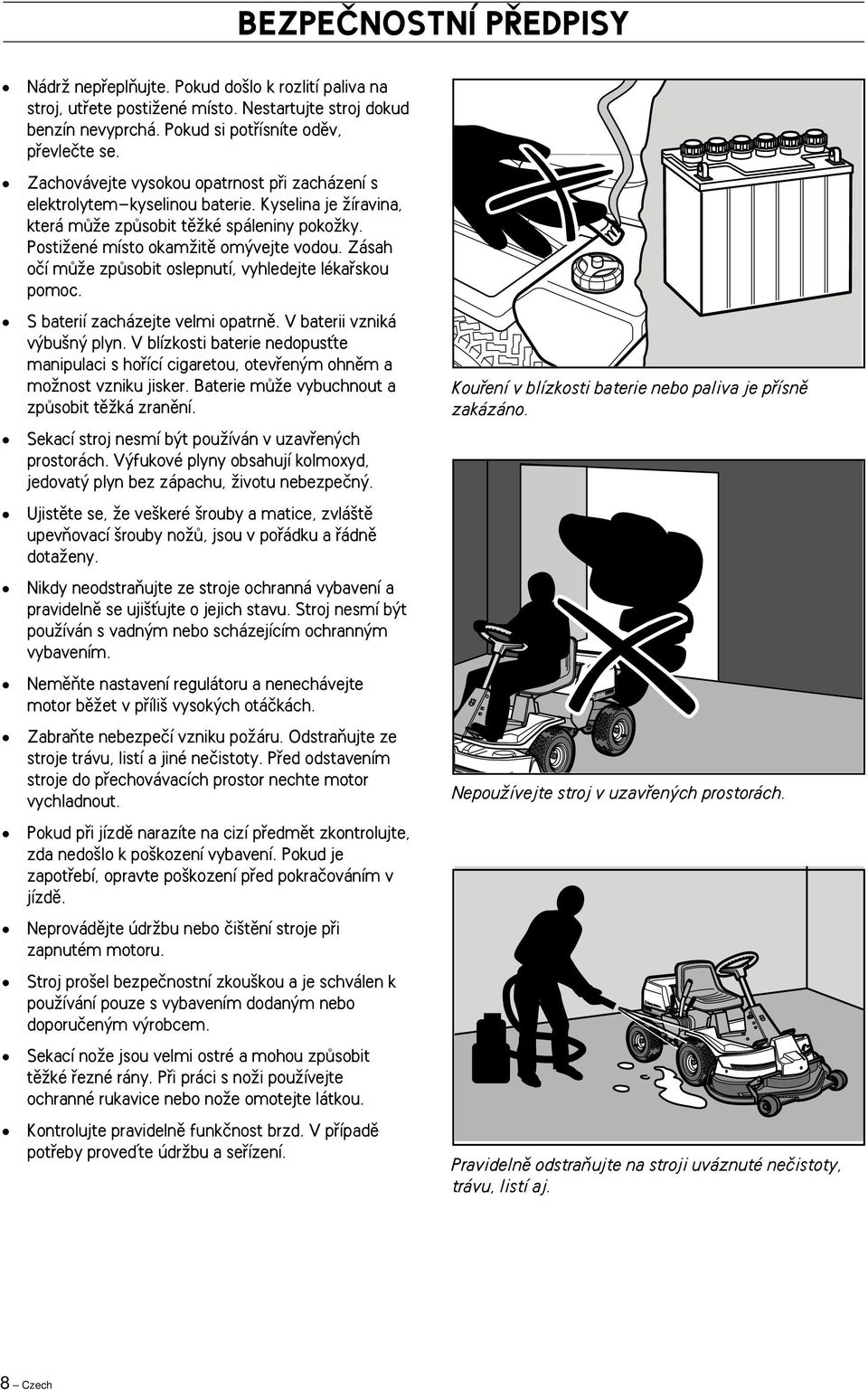

10 BEZPEâNOSTNæ P EDPISY NádrÏ nepfieplàujte. Pokud do lo k rozlití paliva na stroj, utfiete postiïené místo. Nestartujte stroj dokud benzín nevyprchá. Pokud si potfiísníte odûv, pfievleãte se. Zachovávejte vysokou opatrnost pfii zacházení s elektrolytem kyselinou baterie. Kyselina je Ïíravina, která mûïe zpûsobit tûïké spáleniny pokoïky. PostiÏené místo okamïitû om vejte vodou. Zásah oãí mûïe zpûsobit oslepnutí, vyhledejte lékafiskou pomoc. S baterií zacházejte velmi opatrnû. V baterii vzniká v bu n plyn. V blízkosti baterie nedopusète manipulaci s hofiící cigaretou, otevfien m ohnûm a moïnost vzniku jisker. Baterie mûïe vybuchnout a zpûsobit tûïká zranûní. Sekací stroj nesmí b t pouïíván v uzavfien ch prostorách. V fukové plyny obsahují kolmoxyd, jedovat plyn bez zápachu, Ïivotu nebezpeãn. Ujistûte se, Ïe ve keré rouby a matice, zvlá tû upevàovací rouby noïû, jsou v pofiádku a fiádnû dotaïeny. Nikdy neodstraàujte ze stroje ochranná vybavení a pravidelnû se uji Èujte o jejich stavu. Stroj nesmí b t pouïíván s vadn m nebo scházejícím ochrann m vybavením. NemûÀte nastavení regulátoru a nenechávejte motor bûïet v pfiíli vysok ch otáãkách. ZabraÀte nebezpeãí vzniku poïáru. OdstraÀujte ze stroje trávu, listí a jiné neãistoty. Pfied odstavením stroje do pfiechovávacích prostor nechte motor vychladnout. Pokud pfii jízdû narazíte na cizí pfiedmût zkontrolujte, zda nedo lo k po kození vybavení. Pokud je zapotfiebí, opravte po kození pfied pokraãováním v jízdû. Neprovádûjte údrïbu nebo ãi tûní stroje pfii zapnutém motoru. Stroj pro el bezpeãnostní zkou kou a je schválen k pouïívání pouze s vybavením dodan m nebo doporuãen m v robcem. Sekací noïe jsou velmi ostré a mohou zpûsobit tûïké fiezné rány. Pfii práci s noïi pouïívejte ochranné rukavice nebo noïe omotejte látkou. Kontrolujte pravidelnû funkãnost brzd. V pfiípadû potfieby proveìte údrïbu a sefiízení. Koufiení v blízkosti baterie nebo paliva je pfiísnû zakázáno RIDER 850 NepouÏívejte stroj v uzavfien ch prostorách. Pravidelnû odstraàujte na stroji uváznuté neãistoty, trávu, listí aj. RIDER R Czech

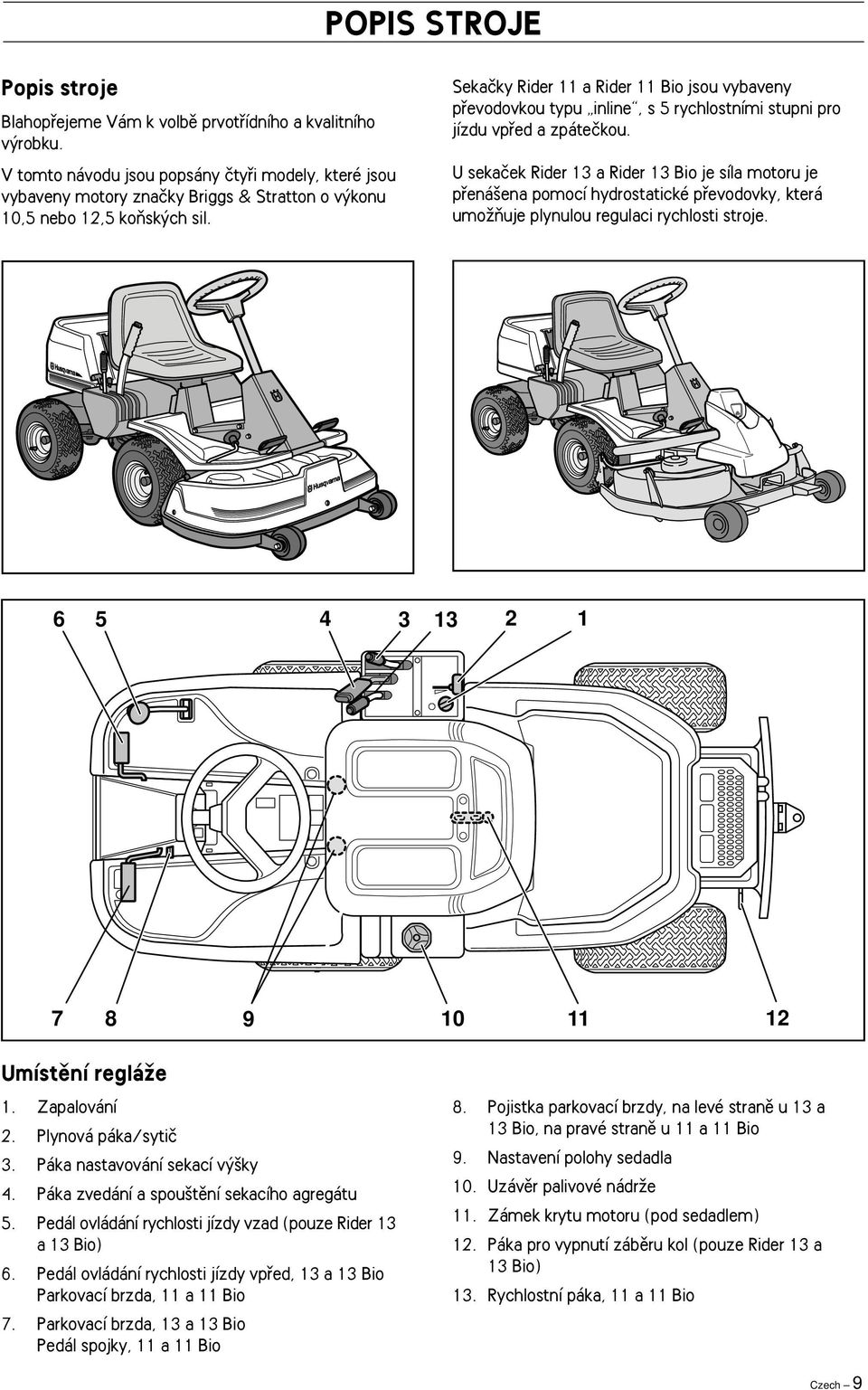

11 POPIS STROJE Popis stroje Blahopfiejeme Vám k volbû prvotfiídního a kvalitního v robku. V tomto návodu jsou popsány ãtyfii modely, které jsou vybaveny motory znaãky Briggs & Stratton o v konu 10,5 nebo 12,5 koàsk ch sil. Sekaãky Rider 11 a Rider 11 Bio jsou vybaveny pfievodovkou typu inline, s 5 rychlostními stupni pro jízdu vpfied a zpáteãkou. U sekaãek Rider 13 a Rider 13 Bio je síla motoru je pfiená ena pomocí hydrostatické pfievodovky, která umoïàuje plynulou regulaci rychlosti stroje Umístûní regláïe 1. Zapalování 2. Plynová páka/sytiã 3. Páka nastavování sekací v ky 4. Páka zvedání a spou tûní sekacího agregátu 5. Pedál ovládání rychlosti jízdy vzad (pouze Rider 13 a 13 Bio) 6. Pedál ovládání rychlosti jízdy vpfied, 13 a 13 Bio Parkovací brzda, 11 a 11 Bio 7. Parkovací brzda, 13 a 13 Bio Pedál spojky, 11 a 11 Bio 8. Pojistka parkovací brzdy, na levé stranû u 13 a 13 Bio, na pravé stranû u 11 a 11 Bio 9. Nastavení polohy sedadla 10. Uzávûr palivové nádrïe 11. Zámek krytu motoru (pod sedadlem) 12. Páka pro vypnutí zábûru kol (pouze Rider 13 a 13 Bio) 13. Rychlostní páka, 11 a 11 Bio Czech 9

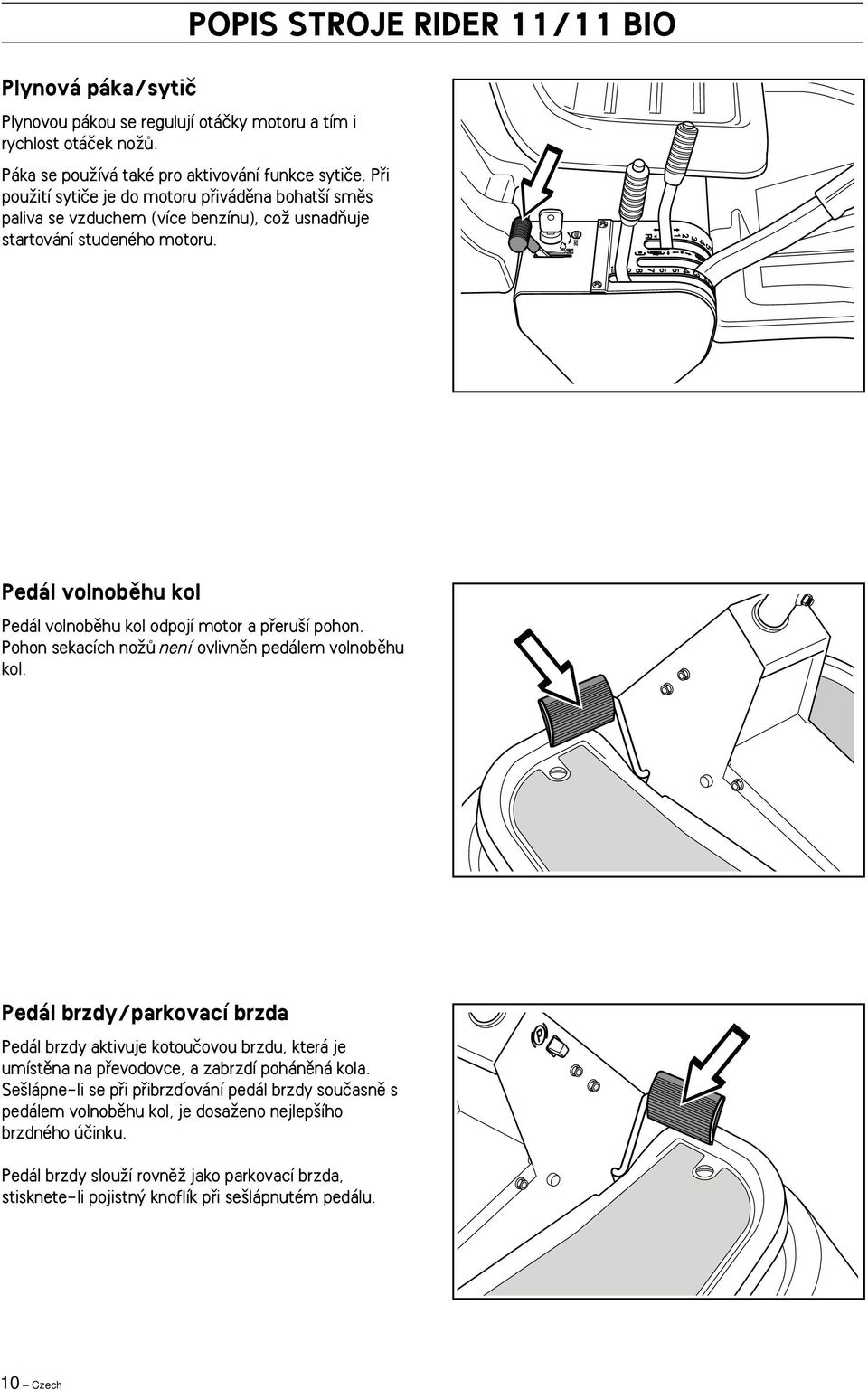

12 Plynová páka/sytiã POPIS STROJE RIDER 11/11 BIO Plynovou pákou se regulují otáãky motoru a tím i rychlost otáãek noïû. Páka se pouïívá také pro aktivování funkce sytiãe. Pfii pouïití sytiãe je do motoru pfiivádûna bohat í smûs paliva se vzduchem (více benzínu), coï usnadàuje startování studeného motoru. Pedál volnobûhu kol Pedál volnobûhu kol odpojí motor a pfieru í pohon. Pohon sekacích noïû není ovlivnûn pedálem volnobûhu kol. Pedál brzdy/parkovací brzda Pedál brzdy aktivuje kotouãovou brzdu, která je umístûna na pfievodovce, a zabrzdí pohánûná kola. Se lápne-li se pfii pfiibrzìování pedál brzdy souãasnû s pedálem volnobûhu kol, je dosaïeno nejlep ího brzdného úãinku. Pedál brzdy slouïí rovnûï jako parkovací brzda, stisknete-li pojistn knoflík pfii se lápnutém pedálu. 10 Czech

13 Plynová páka/sytiã POPIS STROJE RIDER 13/13 BIO Plynovou pákou se regulují otáãky motoru a tím i rychlost otáãek noïû. Páka se pouïívá také pro aktivování funkce sytiãe. Pfii pouïití sytiãe je do motoru pfiivádûna bohat í smûs paliva se vzduchem (více benzínu), coï usnadàuje startování studeného motoru. Pedál ovládání rychlosti Rychlost stroje je ovládána plynule dvûma pedály. Pfii jízdû vpfied pedálem (1) a pfii zpáteãní jízdû pedálem (2). 2 1 V STRAHA! Dbete, aby pfii sekání trávy pod kefii nebylo ovládání pedálû ovlivnûno vûtvemi. Nebezpeãí neïádoucího pohybu stroje. Parkovací brzda Parkovací brzda se ovládá následovnû: 1. Se lápnûte pedál brzdy. 2. Stisknûte pojistn knoflík na sloupku fiízení. 3. Uvolnûte pedál brzdy zatím co je pojistn knoflík stisknut. Pojistn uzávûr brzdy se automaticky vypne, jakmile se pedál brzdy opût se lápne. Czech 11

14 Sekací agregát Rider 11 a Rider 13 jsou vybaveny sekacím agregátem se zadním v hozem, tzn. Ïe posekaná tráva je vyhazována za sekacím agregátem. POPIS STROJE Rider 11 Bio a Rider 13 Bio jsou vybaveny 2-noÏov m sekacím agregátem BioClip. Páka pro zvedání sekacího agregátu Pákou se ovládá poloha sekacího agregátu pfii sekání nebo pfii pfiepravû stroje. Zatlaãíte-li páku do zadní polohy, agregát se zvedne a noïe se automaticky pfiestanou otáãet (pfiepravní poloha). Stisknete-li pojistku páky a zavedete páku do pfiední polohy, agregát se sníïí a noïe se automaticky zaãnou otáãet (seãení). Páku lze také pouïít pro pfiechodné nastavení v ky sekání, napfi. pfii men í vyv eninû v terénu. Zvedání sekacího agregátu (pfiepravní poloha) Spou tûní sekacího agregátu (poloha sekání) 12 Czech

15 Páka pro nastavení v ky sekání Pomocí páky lze nastavit 9 rûzn ch v ek sekání. Agregát se zadním v hozem trávy mm. Agregát BioClip mm. POPIS STROJE Rider 13 Sedadlo Kloubové upevnûní sedadla umoïàuje sklopení smûrem dopfiedu. Polohu sedadla lze sefiídit i v podélném smûru. Uvolnûte ovládací koleãka pod sedadlem a posuàte sedadlo dopfiedu nebo dozadu do Ïádané polohy. Zajistûte polohu sedadla utaïením koleãek. Tankování Pro provoz motoru se pouïívá nejménû 85 oktanov bezolovnat benzín (bez pfiímûsi oleje). V hodné je pouïívat ekologicky pfiizpûsoben alkylátov benzín, napfi. Aspen. V STRAHA! Benzín je velmi hofilavá kapalina. Zachovávejte opatrnost a nikdy netankujte v uzavfien ch prostorách (viz bezpeãnostní pfiedpisy). Czech 13

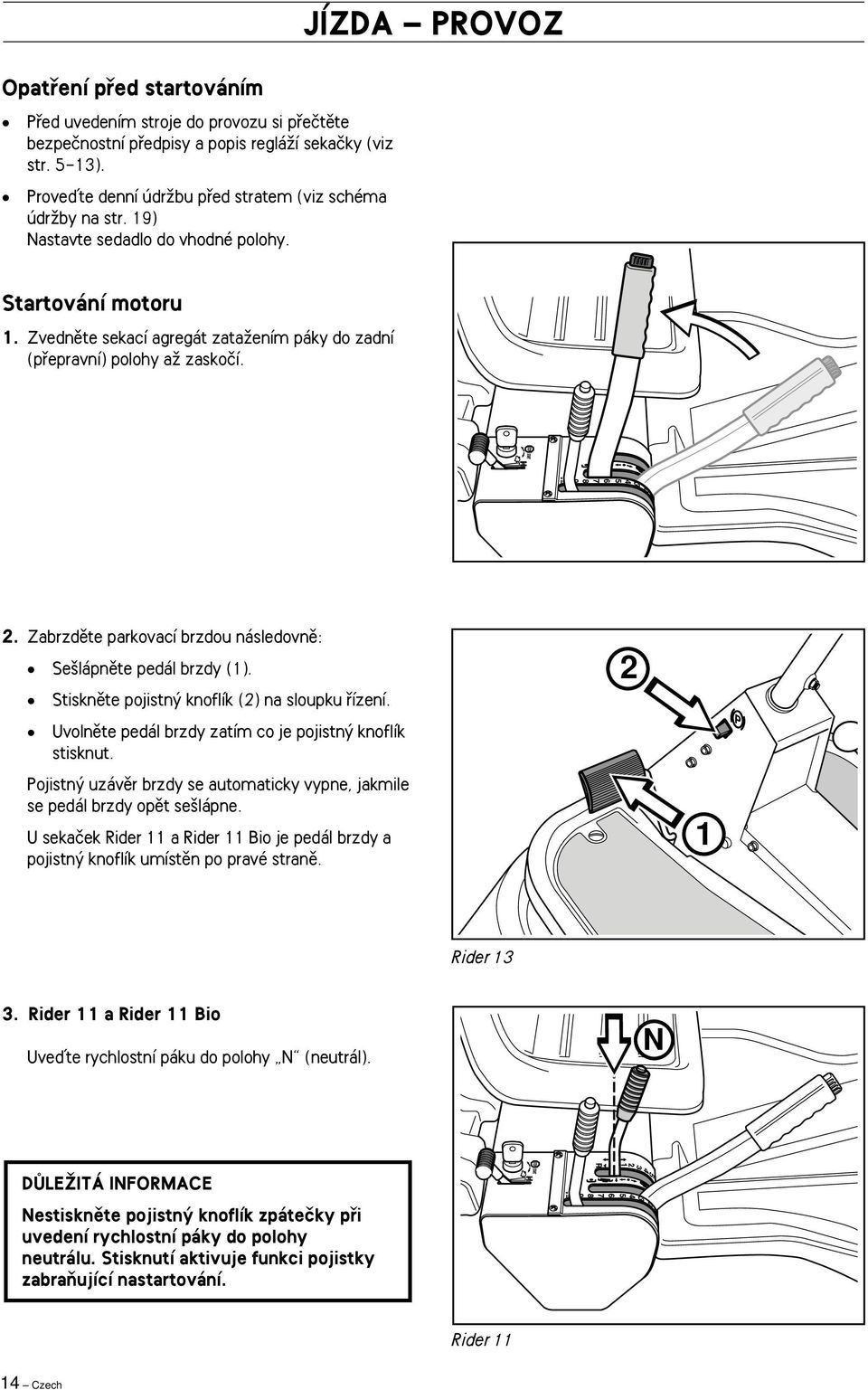

16 JæZDA PROVOZ Opatfiení pfied startováním Pfied uvedením stroje do provozu si pfieãtûte bezpeãnostní pfiedpisy a popis regláïí sekaãky (viz str. 5-13). Proveìte denní údrïbu pfied stratem (viz schéma údrïby na str. 19) Nastavte sedadlo do vhodné polohy. Startování motoru 1. Zvednûte sekací agregát zataïením páky do zadní (pfiepravní) polohy aï zaskoãí. 2. Zabrzdûte parkovací brzdou následovnû: Se lápnûte pedál brzdy (1). Stisknûte pojistn knoflík (2) na sloupku fiízení. Uvolnûte pedál brzdy zatím co je pojistn knoflík stisknut. Pojistn uzávûr brzdy se automaticky vypne, jakmile se pedál brzdy opût se lápne. U sekaãek Rider 11 a Rider 11 Bio je pedál brzdy a pojistn knoflík umístûn po pravé stranû. 2 1 Rider Rider 11 a Rider 11 Bio Uveìte rychlostní páku do polohy N (neutrál). N DÒLEÎITÁ INFORMACE Nestisknûte pojistn knoflík zpáteãky pfii uvedení rychlostní páky do polohy neutrálu. Stisknutí aktivuje funkci pojistky zabraàující nastartování. Rider Czech

17 JæZDA PROVOZ Pfii studeném motoru: 4. Nastavte plynovou páku do polohy 3 (poloha sytiãe). Nyní je do motoru pfiivádûna bohat í smûs paliva, coï usnadní startování motoru Pfii teplém motoru: 5. Plynovou páku nastavte do polohy mezi 1 a Klíãek zapalování otoãte na START. STOP START DÒLEÎITÁ INFORMACE Nestartujte déle neï pfiibliïnû 5 vtefiin. JestliÏe motor nenaskoãí, poãkejte 10 vtefiin a start znovu opakujte. Czech 15

18 JæZDA PROVOZ 7. Jakmile motor naskoãí, okamïitû vraète klíãek do neutrální polohy. Plynovou páku posuàte na poïadované otáãky motoru. Pfii sekání 3/4 na pln plyn. STOP START V STRAHA! Nikdy neponechávejte motor v chodu v uzavfien ch nebo patnû odvûtrávan ch prostorách. V fukové plyny obsahují jedovat kolmonoxyd. Jízda se samochodnou sekaãkou 1. Uvolnûte parkovací brzdu se lápnutím pedálu brzdy. 2. Rider 13 a Rider 13 Bio Opatrnû se lapujte nûkter z pedálû ovládání rychlosti, aï stroj dosáhne Ïádanou rychlost. Pfii jízdû vpfied se lapujte pedál (1), pfii jízdû vzad se lapujte pedál (2). Rider 13 Rider 11 a Rider 11 Bio Se lápnûte pedál spojky a zafiaìte Ïádan rychlostní stupeà. Pro zafiazení zpáteãky je nutné stisknout pojistn knoflík. Rychlostní stupeà 1-4 se pouïívá pfii sekání. Rychlostní stupeà 4-5 se pouïívá pfii pfiepravû stroje. Sekaãku lze nastartovat i kdyï je zafiazen nûkter z rychlostních stupàû. DÒLEÎITÁ INFORMACE Pfiefiazování rychlostních stupàû pfii jízdû vpfied nesmí b t provádûno za jízdy stroje. Pfii fiazení musí b t vïdy se lápnut pedál spojky. Pfied zafiazením zpáteãky stroj zastavte, jinak mûïe dojít k po kození pfievodovky. Pfii fiazení rychlostí nikdy nepouïívejte násilí. JestliÏe nelze rychlost okamïitû zafiadit, uvolnûte pedál spojky a opût se lápnûte. Poté se opût pokuste zafiadit. Rider 13 Rider N 16 Czech

19 JæZDA PROVOZ 3. Nastavte vhodnou v ku sekání (1-9) pomocí páky nastavení sekací v ky. K dosaïení stejnomûrné v ky sekání je dûleïité, aby v obou pfiedních pneumatikách byl stejn tlak (60 kpa). 4. Uvolnûte pojistku páky pro zvedání sekacího agregátu a spusète agregát. DÒLEÎITÁ INFORMACE Îivotnost pohánûcích fiemenû se podstatnû zv í, jestliïe pfii zapojení sekacích noïû pracuje motor v nízk ch otáãkách. Pfiidejte pln plyn aï po spu tûní agregátu do sekací polohy. Rady pro sekání trávy Prohlédnûte si terén a oznaãte kameny a jiné pevné pfiedmûty, aby nedo lo ke sráïce. Zaãnûte s vysokou v kou sekání a poté sniïte na poïadovanou v ku. V sledek seãení je nejlep í pfii vysok ch otáãkách motoru (noïe se otáãejí rychle) a pfii nízké rychlosti jízdy (stroj se pohybuje pomalu). Není-li tráva pfiíli vysoká a hustá, mûïete zv it rychlost jízdy nebo sníïit poãet otáãek motoru, aniï by do lo k viditelnû hor ímu v sledku sekání. Trávník vypadá nejlépe, je-li sekán ãasto. Tráva je stejné v ky a posekaná tráva je stejnomûrnû rozptylována po celé plo e trávníku. Celková doba vynaloïená na sekání nebude del í, jelikoï sekání mûïe probíhat pfii vy í rychlosti bez viditelnû zhor eného v sledku. Nesekejte mokré trávníky. V sledek je hor í, jelikoï kola sekaãky se bofií do mokré pûdy. Po kaïdém pouïití opláchnûte sekací agregát zespodu vodou, nepouïívejte vysokotlaké hadice. Sekací agregát zvednûte do servisní polohy. Pfii pouïívání agregátu BioClip je zvlá È dûleïité aby doba mezi sekáním nebyla pfiíli dlouhá. V STRAHA! OdstraÀte z terénu kameny a jiné cizí pfiedmûty, aby nedo lo k jejich odmr Èování sekacími noïi. ZpÛsob sekání Czech 17

20 JæZDA PROVOZ V STRAHA! Stroj se nesmí pouïívat v terénu se sklonem vût ím neï 15. Sekejte svahy pfii jízdû smûrem nahoru a dolû, nikdy podél svahu. NemûÀte náhle smûr jízdy. Startování ve svahu, manuální pfievodovka 1. Se lápnûte pedál parkovací brzdy. 2. Uveìte plynovou páku na 3/4 plného plynu. 3. Se lápnûte pedál spojky a zafiaìte 1. rychlostní stupeà (jedniãku). 4. Opatrnû uvolàujte pedál spojky. 5. Jakmile motor zaãne táhnout, uvolnûte parkovací brzdu. MAX 15 Vypnutí motoru Byl-li motor velmi namáhán, nechte jej minutu bûïet na volnobûh, aby se zv ená teplota motoru sníïila na normální pracovní teplotu. 1. Zvednûte sekací agregát zataïením páky do zadní (pfiepravní) polohy aï zaskoãí. 2. Rider 11 a Rider 11 Bio: Zatáhnûte nazpût plynovou páku a rychlostní páku uveìte do polohy volnobûhu N bez stisknutí pojistného knoflíku zpáteãky. Otoãte startovací klíãek do polohy STOP. STOP START Rider 13 a Rider 13 Bio: Zatáhnûte nazpût plynovou páku a otoãte startovací klíãek do polohy STOP. 3. Jakmile se sekaãka zastaví, se lápnûte pedál parkovací brzdy a stisknûte pojistn knoflík. Páka volnobûhu kol Rider 13 a Rider 13 Bio Pfii pfiepravû stroje s vypnut m motorem je zapotfiebí uvolnit kola ze zábûru zatlaãením páky smûrem dolû a vpfied. 18 Czech

21 ÚDRÎBA Schéma údrïby Následující schéma je pfiehledem úkonû pro údrïbu sekaãky. Pro servisní práce, které nejsou popsány v tomto návodu, vyhledejte autorizovanou servisní dílnu. ÚdrÏba Str. Dennû pfied startem Kontrola hladiny oleje motoru 35 Kontrola vstupu chladícího vzduchu do motoru 28 Kontrola vzduchového filtru palivového ãerpadla 26 Kontrola lankov ch tahû 22 Kontrola brzd 23 Kontrola baterie 26 Pfiezkou ení bezpeãnostního systému 27 Kontrola roubû a matic Kontrola ev. úniku paliva nebo oleje Interval v poãtu hodin V mûna oleje v motoru 1) 35 âi tûní pfiedfiltru vzduchového filtru (z molitanu) 2) 25 Kontrola sekacího agregátu 29 Kontrola tlaku vzduchu v pneumatikách (60 kpa) 28 Mazání kloubû a náprav 3) 37 Sefiízení brzd Rider 11 a Rider 11 Bio 23 Kontrola klínov ch fiemenû Kontrola chladících Ïeber pfievodovky Rider 13 H a Rider 13 H Bio Kontrola hladiny oleje v pfievodovce 36 Sefiízení brzd Rider 13 H a Rider 13 H Bio 23 Kontrola a sefiízení plynového lanka 24 âi tûní chladících Ïeber motoru a pfievodovky 2,4) V mûna pfiedfiltru vzduchového filtru a papírového filtru 2) 25 V mûna palivového filtru 24 V mûna svíãky 1) První v mûna po 5 hodinách. 2) âastûji pfii práci v pra ném prostfiedí. 3) Pfii kaïdodenním pouïívání sekaãky 2x t dnû. 4) V autorizované servisní dílnû. = Popsáno v návodu = Není popsáno v návodu V STRAHA! Na motoru nebo sekacím agregátu se nesmí provádût Ïádn servisní úkon pokud není: Vypnut motor. Zaji tûna parkovací brzda. Vyjmut startovací klíãek. Vypnut sekací agregát. Sejmuta koncovka kabelu ze zapalovací svíãky. Czech 19

22 ÚDRÎBA DemontáÏ krytû sekaãky Kryt motoru Zvednutím krytu motoru je motor zpfiístupnûn pro servis. Sklopte sedadlo dopfiedu a uvolnûte pryïov popruh pod sedadlem. Odklopte kryt motoru dozadu. âelní kryt Rider 11 a Rider 13 Uvolnûte rouby v ãelním krytu (3 ks) a odstraàte kryt. âelní kryt Rider 11 Bio a Rider 13 Bio Uvolnûte rychlozámek a odstraàte kryt. 20 Czech

23 ÚDRÎBA Prav blatník Uvolnûte rouby blatníku (2 a 3), u sekaãky Rider 13 a 13 Bio odstraàte také gumovou krytku (1) Lev blatník OstraÀte rouby blatníku a sejmûte jej. Czech 21

24 Kontrola a sefiízení lankov ch tahû ízení je ovládáno lankov mi tahy. Pfii pouïívání stroje mûïe ãasem dojít k jejich povolení a tím zhor ení ovládací schopnosti pfii fiízení stroje. Kontrola a sefiízení fiízení se provádí následovnû: 1. Od roubujte rouby (dva na kaïdé stranû) kter mi je pfiipevnûn kryt rámu. ÚDRÎBA 2. Zkontrolujte napnutí lanek smáãknutím v místû oznaãeném ipkami dle obrázku vedle. Pfii správném napnutí lze bez pouïití pfiíli velké síly lanka stlaãit do poloviãní vzdálenosti. 3. Pokud je zapotfiebí lanové tahy napnout, pfiitáhnûte stavûcí matice po obou stranách vodícího vûnce. Nenapínejte pfiíli, lanka by mûla jen pevnû pfiiléhat proti vûnci. Zkontrolujte napnutí lanek po provedené úpravû dle popisu pod bodem Czech

25 Kontrola brzdy Rider 11 a Rider 11 Bio Sekaãky jsou vybaveny kotouãovou brzdou, která je namontována na pfievodové skfiíni. Zkontrolujte správné sefiízení brzdy zmûfiením vzdálenosti mezi ramenem brzdové páky a pfiední hranou vybrání na podvozku. Vzdálenost má b t 0-1 mm pfii uvolnûné brzdû. ÚDRÎBA Sefiízení brzdy Rider 11 a Rider 11 Bio 1. Povolte jistící matice (1). 2. Napínejte lanko sefiizovacím roubem (2), aï vzdálenost mezi ramenem brzdové páky a pfiední hranou vybrání na podvozku je 1 mm. 3. Po sefiízení pevnû utáhnûte jistící matice (1) Kontrola a sefiízení brzdy Rider 13 a Rider 13 Bio Zkontrolujte správné sefiízení brzdy tak, Ïe sekaãku postavíte mírnû s kopce a zabrzdíte parkovací brzdou. JestliÏe se sekaãka rozjede, je zapotfiebí brzdu sefiídit. Sefiízení brzdy se provádí následovnû: 1. Povolte jistící matice (1). 2. Napínejte lanko sefiizovacím roubem (2), aï je pevnû napnuto. 3. Utáhnûte jistící matice (1). 4. Po sefiízení opût zkontrolujte funkci brzdy V STRAHA! Nesprávnû nastavená brzda mûïe sníïit brzdící schopnost stroje. Czech 23

26 Kontrola a sefiízení plynového lanka JestliÏe motor nereaguje na pfiidání plynu tak jak má, vypou tí ãern koufi, nebo nedosahuje maximálních otáãek pfii plném plynu, je zapotfiebí sefiídit plynové lanko. 1. Uvolnûte upínací roub (u ipky) a uveìte plynovou páku do polohy sytiãe. ÚDRÎBA 2. Uchopte plá È plynového lanka, posuàte maximálnû smûrem doprava a zkontrolujte, zda mechanizmus sytiãe je zcela uveden v ãinnost. 3. Utáhnûte pevnû upínací roub. 4. Uveìte plynovou páku nazpût do polohy pln plyn a zkontrolujte, zda mechanizmus sytiãe je nyní neãinn. V mûna palivového filtru Filtr paliva na benzínové hadici se pravidelnû vymûàuje po 100 hodinách provozu (jedenkrát za sezónu) nebo ãastûji, pokud je zanesen. V mûna palivového filtru se provede následovnû: 1. Zvednûte kryt motoru dle popisu na str OdsuÀte hadicové svorky filtru pomocí ploch ch kle tí. 3. Uvolnûte filtr od hadice. 4. Vtlaãte nov filtr do koncû hadice. V pfiípadû potfieby potfiete koncovky filtru m dlov m roztokem pro ulehãení vsazení do hadic. 5. PosuÀte hadicové svorky nazpût k filtru. 24 Czech

27 V mûna vzduchového filtru Slab v kon motoru nebo nepravideln chod mûïe b t zpûsoben zanesen m filtrem. Pravidelná v mûna filtru je proto velmi dûleïitá (ãasov interval viz schéma údrïby na str. 19). V mûna filtru se provádí následovnû: 1. Zvednûte kryt motoru dle návodu na str Od roubujte kfiídlovou matici a odstraàte plastové víko pouzdra filtru. ÚDRÎBA 3. Od roubujte kfiídlovou matici pfiidrïující filtr, vyjmûte papírov filtr s molitanov m pfiedfiltrem. 4. Stáhnûte molitanov pfiedfiltr a vyperte jej v jemném ãistícím prostfiedku. Vysu te promaãkáváním v ãistém hadru. Ponofite filtr do ãistého motorového oleje. Pfiebyteãn olej odstraàte promaãkáváním v absorbující látce. Silnû zneãi tûn papírov filtr je vïdy nutné vymûnit. DÒLEÎITÁ INFORMACE Nikdy neãistûte papírov filtr stlaãen m vzduchem. 5. Namontujte kompletní filtr nazpût následovnû: Nasaìte pfiedfiltr na papírov filtr. VloÏte papírov filtr s pfiedfiltrem nazpût do pouzdra, na roubujte a utáhnûte kfiídlovou matici. Nasaìte nazpût plastové víko pouzdra, na roubujte a utáhnûte kfiídlovou matici. Czech 25

28 Kontrola vzduchového filtru palivového ãerpadla Pravidelnû kontrolujte, zda filtr není zneãi tûn. V pfiípadû potfieby oãistûte pomocí tûtce. ÚDRÎBA Kontrola hladiny elektrolytu v baterii Zkontrolujte, zda úroveà hladiny elektrolytu leïí mezi oznaãeními na baterii. Pfii doplàování pouïívejte v hradnû destilovanou vodu. V STRAHA! Opatfiení pfii kontaktu s elektrolytem kyselinou. Pfii zevním kontaktu: Oplachujte vût ím mnoïstvím vody. Pfii poïití: Pijte velké mnoïství vody nebo mléka. Vyhledejte okamïitû lékafiskou pomoc. Pfii zásahu Vyplachujte vût ím mnoïstvím vody. oãí: Vyhledejte okamïitû lékafiskou pomoc. V baterii vzniká v bu n plyn. V blízkosti baterie nedopusète manipulaci s hofiící cigaretou, otevfien m ohnûm a vznik jisker. 26 Czech

29 ÚDRÎBA Kontrola bezpeãnostního systému. Sekaãka je vybavena bezpeãnostním systémem, kter znemoïàuje nastartování nebo jízdu se strojem za následujících pfiedpokladû. Motor lze nastartovat jedinû tehdy, je-li sekací agregát ve zvednuté poloze a pedály hydrostatu v neutrální poloze. idiã nemusí sedût na sedadle. Zkontrolujte kaïdodennû funkãnost bezpeãnostního systému pokusem o nastartování stroje jestliïe jeden z uveden ch pfiedpokladû není splnûn. PozmûÀte pfiedpoklady a opût se pokuste nastartovat. Zkontrolujte, zda dojde k vypnutí motoru jakmile fiidiã dochvilnû opustí sedadlo a sekací agregát je spu tûn nebo pedály hydrostatu nejsou v neutrální poloze. Spou tûcí motor Zapalovací systém Funguje Nefunguje N Rider 11 Rider 13 Czech 27

30 Kontrola tlaku vzduchu v pneumatikách Tlak vzduchu ve v ech pneumatikách má b t 60 kpa (0,6 kp/cm 2 ). Aby se zlep il zábûr kol stroje, lze tlak vzduchu v zadních pneumatikách sníïit na 40 kpa (0,4 kp/cm 2 ). Nejvy í povolen tlak je 100 kpa (1,0 kp/cm 2 ). ÚDRÎBA DÒLEÎITÁ INFORMACE Pfii rozdílném tlaku v pfiedních pneumatikách sekají noïe trávu v nestejné v ce. Kontrola vstupu chladícího vzduchu do motoru Zvednûte kryt motoru dle návodu na str. 18. Zkontrolujte, zda vstup vzduchu není zanesen listím, trávou nebo jin mi neãistotami. Zanesen vstup vzduchu zhor uje proces chlazení a mûïe zpûsobit váïné po kození motoru. 28 Czech

31 Kontrola a nastavení tlaku agregátu na zem Rider 11 Bio a Rider 13 Bio K dosaïení co nejlep ího v sledku pfii sekání, má sekací agregát sledovat zem, aniï by na ni doléhal pfiíli tûïce. Sefiízení se provádí utahováním nebo povolováním stavûcích roubû, které jsou umístûny po obou stranách sekaãky. 1. Zkontrolujte, zda tlak vzduchu v pneumatikách je 60 kpa (0,6 kp/cm2). 2. Umístûte osobní váhu pod pfiední ãást rámu agregátu tak, aby na váze plnû spoãíval. Pokud nedojde k úplnému odlehãení opûrn ch koleãek, vloïte dfievûnou podloïku mezi rám a váhu. ÚDRÎBA 3. Sefiiìte nastavení tlaku za roubováváním nebo vy roubováváním stavûcích roubû, která jsou umístûny za obûma pfiedními koly sekaãky. Tlak agregátu na zem má ãinit 12 aï 15 kg. Kontrola rovnobûïnosti sekacího agregátu Zkontrolujte rovnobûïnost sekacího agregátu následujícím zpûsobem: 1. Zkontrolujte, zda tlak vzduchu v pneumatikách je 60 kpa (0,6 kp/cm2). 2. Umístûte stroj na rovnou plochu. 3. Zmûfite vzdálenost mezi zemí a spodní stranou agregátu vpfiedu i vzadu. Agregát má b t mírnû naklonûn, zadní spodní okraj by mûl b t 2-4 mm v e neï pfiední okraj. Czech 29

32 ÚDRÎBA Nastavení rovnobûïnosti sekacího agregátu Rider 11 a Rider Zkontrolujte, zda tlak vzduchu v pneumatikách je 60 kpa (0,6 kp/cm2). 2. Demontujte ãelní kryt a prav blatník dle popisu na str V kové nastavení agregátu se provádí stavûcími maticemi na zadním konci zvedací vzpûry. 4. Zvy te pfiední stranu sekacího agregátu zkrácením zvedací vzpûry. SníÏte pfiední stranu sekacího agregátu prodlouïením zvedací vzpûry. 5. Utáhnûte matice proti sobû. 6. Po provedení sefiízení je nutné opûte zkontrolovat rovnobûïnost sekacího agregátu. 2 Namontujte nazpût prav blatník a ãelní kryt. Sefiízení rovnobûïnosti sekacího agregátu u sekaãek Rider 11 Bio a Rider 13 Bio 1. Zkontrolujte, zda tlak vzduchu v pneumatikách je 60 kpa (0,6 kp/cm2). 1. Demontujte ãelní kryt a prav blatník dle popisu na str Od roubujte matici (1) na vzpûfie rovnobûïnosti. OdstraÀte pojistnou svorku (2) a vzpûru rovnobûïnosti. 3. Otáãejte vidlicí proti smûru hodinov ch ruãiãek pro sníïení zadního spodního okraje krytu, ve smûru hodinov ch ruãiãek pro zv ení zadního spodního okraje krytu. 4. Po sefiízení pfiipevnûte vzpûru rovnobûïnosti pojistnou svorkou a utáhnûte pevnû matici. 5. Po provedení sefiízení je nutné opût zkontrolovat rovnobûïnost sekacího agregátu. 6. Namontujte nazpût prav blatník a ãelní kryt. 30 Czech

33 ÚDRÎBA RIDER 11 BIO/13 BIO Servisní poloha sekacího agregátu BioClip 90 Pro snadnost pfiístupu pfii ãi tûní, opravách a servisu lze sekací agregát nastavit do servisní polohy zvednutím a zaji tûním agregátu ve svislé poloze. Uvedení do servisní polohy 1. Umístûte stroj na rovnou plochu. Zajistûte parkovací brzdou (1), viz str. 10. Nastavte nejniï í sekací v ku a spusète agregát. P 1 2. OdstraÀte ãelní kryt vytaïením ãepu. (Na vnitfiní stranû ãelního krytu je kompletní návod pro umístûní agregátu do servisní polohy.) 3. Uvolnûte dvû opûrná koleãka, která jsou pod ãelním krytem. Czech 31

34 ÚDRÎBA RIDER 11 BIO/13 BIO 4. Namontujte tato opûrná koleãka na obû strany zadní ãásti agregátu. V STRAHA! Pfii demontáïi sekacího agregátu pouïívejte vïdy ochranné br le. Napínací pruïina fiemene mûïe prasknout a zpûsobit zranûní. 5. Uvolnûte pruïinu napínacího koleãka fiemenu. 6. Nastavte páku v ky sekání do spodní polohy. 7. PfiidrÏte agregát v blízkosti kola nohou, nadzvednûte za pfiední hranu a odháknûte vzpûru nastavení sekací v ky. Upevnûte vzpûru do drïáku. 32 Czech

35 ÚDRÎBA RIDER 11 BIO/13 BIO 8. Sejmûte fiemen (1). Poté vytáhnûte ãep (2). Zachovávejte opatrnost, aby nedo lo k pohmoïdûní ruky Potáhnûte rám a zastrãte nazpût ãep. 10. Uchopte pfiední hranu sekacího agregátu, potáhnûte a zvednûte do servisní polohy. JestliÏe odstraníte cylindrick roub, kter nyní pfiidrïuje sekací agregát, mûïete agregát sejmout. Navrácení do vodorovné polohy Navrácení agregátu do pracovní polohy proveìte dle Uvedení do servisní polohy, ale v opaãném pofiadí. Dbejte, aby jazyk agregátu zapadl do drïáku na spodní stranû stroje, viz obrázek. Czech 33

36 ÚDRÎBA Kontrola sekacích noïû K dosaïení nejlep ího v sledku pfii sekání je dûleïité pouïívat nepo kozené a nabrou ené noïe. Zkontrolujte, zda pfiipevàovací rouby noïû jsou fiádnû utaïeny. DÒLEÎITÁ INFORMACE V mûnu nebo brou ení sekacích noïû svûfite autorizovan m servisním dílnám. Po nabrou ení je vhodné noïe vyváïit. JestliÏe bylo sekaãkou najeto na pfiekáïku která zapfiíãinila havárii, je nutné po kozené noïe vymûnit. Pfienechte rozhodnutí o eventuální opravû, pfiebrou ení nebo vyfiazení noïû servisní dílnû. Agregát (se zadním v hozem) DÒLEÎITÁ INFORMACE Vzájemná poloha sekacích noïû u sekacího agregátu BioClip musí odpovídat obrázku, úhel mezi noïi musí b t 90. Nesprávné nastavení noïû vede k jejich kolizi a tím k po kození sekacího agregátu. V mûna pojistného kolíku (BioClip) Pro ochranu agregátu BioClip a pohonu v pfiípadû najetí na pfiekáïku jsou noïe vybaveny pojistn m kolíkem. Na kaïdém pfiipevàovacím roubu noïû je umístûna vypouklá tfiecí podloïka. Tato podloïka musí b t vïdy nahrazena novou podloïkou jestliïe byl roub uvolnûn. Pokud se tak nestane, mûïe dojít k pfieru ení pohonu noïû pojistn m kolíkem a následné kolizi noïû. PouÏívejte v hradnû originální náhradní díly. Sadu, která obsahuje nûï, pojistn kolík a tfiecí podloïku lze zakoupit u prodejce. 1. Umístûte agregát do servisní polohy, viz Uvedení do servisní polohy. Agregát BioClip 90 2A OdstraÀte nûï (2A) odstranûním pfiipevàovacího roubu vãetnû podloïky a tfiecí podloïky (2B). 3. OdstraÀte zbytky zlomeného pojistného kolíku (3). 4. Dbejte, aby styãné plochy noïe a drïáku noïe byly ãisté aï na kov. V pfiípadû potfieby oãistûte. 2B Namontujte jeden nov pojistn kolík (5) do drïáku noïe. 6. Namontujte nûï (6) a dbejte, aby byl obrácen dle obrázku. 7. Namontujte novou tfiecí podloïku (7) konkávní/ vypouklou stranou k noïi. 8. Namontujte pfiipevàovací roub s podloïku (8). Utahovací moment Nm (4,5-5 kpm). 34 Czech

37 ÚDRÎBA Kontrola hladiny oleje motoru Pfii kontrole hladiny oleje v motoru musí stroj stát ve vodorovné poloze. Zvednûte kryt motoru dle návodu na str. 20. Mûrku oleje zcela vy roubujte, otfiete, a opût zcela za roubujte. Je notno, aby byla mûrka zcela za roubovaná. Poté mûrku znovu vy roubujte a vyjmûte. Zkontrolujte hladinu oleje. V ka hladiny oleje má b t mezi znaãkami na mûrce. Pokud se blíïí oznaãení "ADD", doplàte olej aï po znaãku "FULL". Olej se dolévá otvorem, ve kterém je uloïena mûrka. PouÏijte motorov olej SAE 30 nebo SAE 10W/30, tfiídy SF-CC. Motor pojme celkem 1,4 litru oleje. ADD FULL ADD FULL V mûna oleje v motoru Motorov olej je zapotfiebí poprvé vymûnit po 5 hodinách provozu. Poté se provádí v mûna oleje po kaïd ch 25 hodinách provozu stroje. V STRAHA! Pfiímo po skonãení provozu je teplota motorového oleje velmi vysoká. Pfied v mûnou nechte motor ponûkud vychladnout. 1. Umístûte sbûrnou nádobu na olej pod vypou tûcí zátkou oleje na levé stranû motoru. 2. OdstraÀte mûrku oleje a vypou tûcí zátku. 3. VypusÈte olej do nádoby. 4. Namontujte nazpût zátku a fiádnû utáhnûte. 5. NaplÀte olej aï po oznaãení "FULL" na mûrce. Olej se nalévá stejn m otvorem, ve kterém je umístûna mûrka oleje. PouÏijte motorov olej SAE 30 nebo SAE 10W/30, tfiídy SF-CC. Motor pojme 1,4 litru oleje. 6. Zahfiejte motor a poté zkontrolujte, zda nedochází k úniku oleje u vypou tûcí zátky. DÒLEÎITÁ INFORMACE PouÏit vyjet olej je zdraví a prostfiedí kodliv. Olej se nesmí vylévat pfiímo na zem nebo do pfiírody. Nádobu s pouïit m olejem pfiedejte do patfiiãné dílny nebo sbûrné stanice. Vyvarujte se kontaktu oleje s pokoïkou, ev. postiïené místo um vejte vodou a m dlem. Czech 35

38 Kontrola hladiny oleje pfievodovky Rider 13 a Rider 13 Bio 1. OdstraÀte kryt pfievodovky. Uvolnûte rouby po obou stranách krytu a kryt pfievodovky sejmûte. ÚDRÎBA 2. Zkontrolujte mnoïství oleje v olejové nádrïce pfievodovky. Pokud je zapotfiebí doplnit olej, pouïijte motorov olej SAE 10W/30 (tfiídy SF-CC). Mazání napínáku fiemene Napínák fiemene je zapotfiebí pravidelnû mazat kvalitním molybdendisulfidov m mazivem *. 1 mazací hlavici z pravé strany pod spodní fiemenicí motoru aï mazivo pronikne ven. Pfii kaïdodenním pouïívání stroje provádûjte mazání dvakrát t dnû. 36 Czech

39 BûÏné mazání Ve keré klouby a loïiska jsou v robcem promazány molybdendisulfidov m mazivem. PouÏívejte stejného typu maziva *. Lanková vedení a lanka pák ovládání se maïou motorov m olejem. Provádûjte mazání pravidelnû pfii kaïdodenním pouïívání stroje dvakrát t dnû. ÚDRÎBA Mazání Rider 11 a Rider 11 Bio Ve keré klouby a loïiska jsou v robcem promazány molybdendisulfidov m mazivem. PouÏívejte stejného typu maziva. Lanková vedení a lanka pák ovládání se maïou motorov m olejem. Provádûjte mazání pravidelnû pfii kaïdodenním pouïívání stroje dvakrát t dnû. Mazání loïisek pfiedních kol U sekaãek Rider se zadním v hozem je nutné odstranit ãelní kryt i blatníky, aby bylo moïné zvednout trubkovou svorku a odstranit kolo. 1. OdstraÀte plastov kryt, kter chrání stfied kola. 2. OdstraÀte jistící krouïek a podloïku z osy kola. 3. Sejmûte kolo. 4. NamaÏte osu kola molybdendisulfidov m mazivem *. 5. Namontujte nazpût ve keré díly v opaãném pofiadí. DÒLEÎITÁ INFORMACE Zkontrolujte, zda jistící krouïek zapadl správnû do dráïky na ose. * Maziva znám ch obchodních znaãek (benzínov ch spoleãností atd.) jsou zpravidla dobré kvality. NejdÛleÏitûj í vlastností maziva je dobrá ochrana proti korozi. Czech 37

40 HLEDÁNæ ZÁVAD Problém Pfiíãina Motor nestartuje Prázdná palivová nádrï Vadná zapalovací svíãka Vadné zapojení svíãky Neãistota ve zplynovaãi nebo v pfiívodní hadici paliva Startér neotáãí motorem Vybitá baterie Nedostateãn kontakt mezi kabelem a pólem baterie Nesprávná poloha páky zvedání agregátu Spálená hlavní pojistka. Pojistka je umístûna vpfiedu pod krytem baterie Vadné zapalování Rychlostní páka/pedál hydrostatu není v poloze neutrálu Nepravideln chod motoru Vadná zapalovací svíãka Nesprávnû sefiízen zplynovaã Zanesen vzduchov filtr Zanesená ventilace palivové nádrïe Nesprávnû sefiízené zapalování Neãistota v pfiívodní hadici paliva Pfiívod vzduchu do palivové smûsi nebo chybnû sefiízené plynové lanko Slab v kon motoru Zanesen vzduchov filtr Vadná zapalovací svíãka Neãistota ve zplynovaãi nebo v pfiívodní hadici paliva Nesprávnû sefiízen zplynovaã Pfiívod vzduchu do palivové smûsi nebo chybnû sefiízené plynové lanko Motor se pfiehfiívá PfietíÏen motor Zanesená chladící Ïebra nebo vstup chladícího vzduchu Po kozen ventilátor Málo nebo Ïádn olej v motoru Vadn pfiedzápal Vadná zapalovací svíãka Baterii nelze nabít Jeden nebo více ãlánkû baterie po kozen Nedostateãn kontakt mezi kabelem a pólem baterie Stroj vibruje Uvolnûné noïe Uvolnûn motor patné vyváïení jednoho nebo více noïû, zpûsobené po kozením nebo chybn m vyváïením po brou ení Nestejnomûrné seãení Tupé noïe Sekací agregát je nastaven ikmo Vysoká nebo mokrá tráva Hromadûní trávy pod krytem agregátu Rozdíln tlak v pneumatikách na pravé a levé stranû stroje Pfiíli vysoká rychlost jízdy Prokluzující hnací fiemen Zlomen pojistn kolík noïe (BioClip). 38 Czech

41 P ECHOVÁVÁNæ STROJE Odstavení stroje pfies zimu Po zakonãení sezóny nebo pokud sekací stroj nebude pouïíván déle neï 30 dnû, je nutné stroj pfiipravit k uloïení. Pokud zûstane palivo del í dobu v nádrïi (30 dnû nebo více), vytváfií se na dnû nádrïe lepkavé usazeniny, které mohou zpûsobit zanesení zplynovaãe a zhor it funkci motoru. PouÏití stabilizátoru paliva je vhodnou alternativou, pokud chcete zamezit vzniku usazenin bûhem odstavení stroje. Pfii pouïívání alkylátového benzínu (Aspen) není zapotfiebí pouïívat stabilizátoru, jelikoï tento benzín je stabilní. Stfiídavé pouïívání standardního a alkylátového benzínu je nevhodné, jelikoï toto mûïe zpûsobit ztvrdnutí citliv ch gumov ch dílû. Stabilizátor se pfiidává do paliva v nádrïi nebo do nádoby na pfiechovávání paliva. Smû ovací pomûr je udán v robcem pfiípravku. Po pfiidání stabilizátoru nastartujte motor a nechte bûïet nejménû 10 minut, aby se stabilizátor dostal aï ke zplynovaãi. V pfiípadû pouïití stabilizátoru paliva nevyprazdàujte nádrï ani zplynovaã. V STRAHA! Nikdy nepfiechovávejte stroj s naplnûnou nádrïí v uzavfien ch nebo nedostateãnû odvûtrávan ch prostorách, kde palivové v pary mohou pfiijít do styku s otevfien m ohnûm, jiskrami nebo vûãn m plamenem topného kotle, boileru, su iãky odûvû aj. Pfii zacházení s palivem zachovávejte opatrnost. Palivo je snadno vznûtlivé a nedbalé zacházení mûïe zpûsobit váïné úrazy a kody na majetku. NevyprazdÀujte nádrï v uzavfiené místnosti nebo v blízkosti otevfieného ohnû. PouÏívejte pouze k tomuto úãelu urãené a schválené nádoby. K ãi tûní stroje nikdy nepouïívejte benzín, ale odma Èovací prostfiedek a teplou vodu. Pfied odstavením stroje proveìte následující opatfiení: 1. Cel stroj peãlivû oãistûte, zvlá tû pod sekacím agregátem. Opravte po kozen lak, aby nedo lo k rezavûní. 2. Zkontrolujte, zda bûhem sezóny nedo lo k opotfiebování nebo po kození dílû stroje. Dotáhnûte uvolnûné rouby a matice. 3. VymûÀte motorov olej a pfiedejte opotfiebovan olej do patfiiãné sbûrny. 4. Vyprázdnûte palivovou nádrï. Nastartujte motor a nechejte bûïet aï dojde k vyprázdnûní zplynovaãe. 5. Vy roubujte zapalovací svíãku a nalijte pfiibliïnû lïíci motorového oleje do válce. Otoãte setrvaãníkem motoru aby se olej ve válci rozlil a na roubujte nazpût zapalovací svíãku. 6. PromaÏte ve keré mazací hlavice, klouby a nápravy. 7. OdstraÀte baterii, oãistûte, dobijte a uloïte v chladnu. 8. Pfiechovávejte stroj v ãist ch a such ch prostorách a opatfiete jej zvlá tním krytem. Servis Pfii objednávání náhradních dílû uveìte rok nákupu, model, typ a seriové ãíslo stroje. PouÏívejte vïdy originální náhradní díly. KaÏdoroãní kontrola a sefiízení stroje v autorizované dílnû je zárukou maximální spokojenosti se strojem a s v sledkem práce i v pfií tí sezónû. Czech 39

42 TECHNICKÉ ÚDAJE Rozmûry Rider 11 Rider 13 Délka 2000 mm 2000 mm ífika 960 mm 960 mm V ka 1060 mm 1060 mm Pohotovostní hmotnost 225 kg 225 kg Rozvor 820 mm 820 mm Rozchod 610 mm 625 mm Rozmûry pneumatik 16 x 6.50 x 8 16 x 6.50 x 8 Tlak vzduchu v pfiedních a zadních pneumatikách 60 kpa (0,6 kp/cm 2 ) 60 kpa (0,6 kp/cm 2 ) Maximálnû povolen sklon terénu Motor V robce Briggs & Stratton model 28B707 Briggs & Stratton model V kon 7,7/10,5 kw/hk 9,2/12,5 kw/hk Zdvihov objem 465 cm cm 3 Palivo nejménû 85 oktanov bezolovnat nejménû 85 oktanov bezolovnat Objem nádrïe 7 litrû 7 litrû Olej SAE 30 nebo SAE 10W/30 SAE 30 nebo SAE 10W/30 tfiída SF-CC tfiída SF-CC Objem oleje 1,4 litru 1,4 litru Spou tûní elektrické elektrické Zapalovací systém Typ 12 V, uzemnûní kostry záporn m 12 V, uzemnûní kostry záporn m ( )pólem ( )pólem Baterie 12 V, 24 Ah 12 V, 24 Ah Zapalovací svíãka Champion C8J nebo J8, Champion C8J nebo J8, vzdálenost elektrod=0,7-0,8 mm vzdálenost elektrod=0,7-0,8 mm Pfievodovka V robce Peerless typ MST 205 Tuff Torq K46 Olej SAE 10W/30, tfiída SF-CC Poãet rychlostních stupàû vpfied 5 Poãet rychlostních stupàû vzad 1 Rychlost vpfied 1,85-8,9 km/h 0-9 km/h Rychlost vzad 2,5 km/h 0-6 km/h Sekací agregát Typ 3-noÏov agregát 3-noÏov agregát se zadním v hozem se zadním v hozem ífika zábûru sekání 850 mm 850 mm V ka sekání 9 poloh, mm 9 poloh, mm PrÛmûr noïû 304 mm 304 mm Hladina zvuku 100 db(a) 100 db(a) Vzhledem k neustálému zlep ování v robkû si v robce vyhrazuje právo pozmûnûní technick ch specifikací nebo konstrukce v robku bez pfiedcházejícího upozornûní. Upozornûní: Informace uvedená v tomto návodu neopravàuje k uplatàování jak chkoliv nárokû vûãi v robci. Pfii opravách pouïívejte v hradnû originální náhradní díly. Pfii pouïívání jin ch dílû propadá platnost záruky. 40 Czech
