Vysavaã Model ã. MC-E7103/E7101

Transkript

1 Návod k obsluze Spotfiebiã je vybaven pruïn m kabelem, kter musí b t v pfiípadû po kození vymûnûn firmou Panasonic, autorizovan m servisním stfiediskem nebo kvalifikovanou osobou, aby nemohlo dojít k Ïádné poru e. Vysavaã Model ã. MC-E7103/E7101 Pfied pouïitím Bezpeãnostní opatfiení Pfiehled hlavních souãástí PouÏívání PouÏití vysavaãe UloÏení vysavaãe V pfiípadû potfieby ÚdrÏba Vyhledávání závad Parametry Doporuãujeme, abyste si tento návod k obsluze dûkladnû proãetli dfiíve, neï zaãnete uvádût spotfiebiã do provozu, a vûnovali pozornost DÛleÏit m bezpeãnostním pokynûm Tento v robek vyhovuje smûrnicím 73/23/EEC a 89/336/EEC. Pfied pouïitím Jak postupovat V pfiípadû potfieby

2 Bezpeãnostní pokyny dodrïujte vïdy tato bezpeãnostní opatfiení Osoby manipulující s vysavaãem nebo osoby v jeho blízkosti by mûly dodrïovat níïe uvedená bezpeãnostní opatfiení, aby nedo lo ke zranûní nebo po kození majetku. Pro bezpeãnostní pokyny se pouïívají následující symboly. Tyto symboly jsou rozdûleny podle stupnû nebezpeãí nebo po kození, které mûïe nastat, pokud není pfii pouïívání vysavaãe dodrïen obsah dan ch pokynû. Varování Upozornûní Tento symbol upozoràuje, Ïe pfii nesprávné manipulaci s v robkem mûïe dojít k úmrtí nebo váïnému zranûní. Tento symbol upozoràuje, Ïe pfii nesprávné manipulaci s v robkem mûïe dojít ke zranûní nebo fyzickému po kození majetku. Následující symboly jsou pouïívány pro vysvûtlení úkonû, které je potfieba provést. Jsou rozdûleny následujícím zpûsobem. (Dále jsou uvedeny pfiíklady symbolû pouïívan ch tomto návodu.) Tento symbol oznaãuje ãinnosti, které nesmíte nikdy provést (zakázané ãinnosti). Tento symbol oznaãuje ãinnosti, které musíte provádût (poïadované ãinnosti). Varování Nebezpeãí poïáru nebo exploze. Vysavaã nikdy nepouïívejte ani neãistûte poblíï hofilav ch nebo hofiících materiálû (napfi. benzín, petrolej, fiedidlo nebo hofiící cigarety). 2

3 Varování Nikdy nemyjte vodou ani nepouïívejte poblíï vany. Nikdy zástrãku nevytahujte a nezasouvejte mokr ma rukama. Nikdy se nepokou ete vysavaã rozebírat, opravovat nebo pfiedûlávat. Pfied pouïitím Nebezpeãí zasaïení elektrick m proudem. Nebezpeãí zasaïení elektrick m proudem. MÛÏe dojít k poïáru nebo poru e fungování. Periodicky ãistûte zástrãku. Zástrãku vïdy zapojujte do sítû tak, aby byla v zásuvce nadoraz. Pfied zahájením údrïby nebo kontroly vytáhnûte vysavaã ze sítû. patná izolace mûïe zpûsobit poïár. Nebezpeãí zasaïení elektrick m proudem nebo vzniku poïáru v dûsledku pfiíli ného tepla. Nebezpeãí zasaïení elektrick m proudem nebo zranûní. 3

4 Bezpeãnostní pokyny dodrïujte vïdy tato bezpeãnostní opatfiení Varování Nikdy nedûlejte nic, co by mohlo po kodit zástrãku nebo pfiívodní kabel. Nebezpeãí zasaïení elektrick m proudem, zkratu nebo poïáru. Tento spotfiebiã není urãen pro pouïívání mal mi dûtmi nebo nezpûsobil mi osobami bez dozoru. Je potfieba dohlédnout na malé dûti, aby si s pfiístrojem nemohly hrát. KdyÏ odpojujete zástrãku ze sítû, netahejte za kabel, ale uchopte zástrãku. Nebezpeãí zasaïení elektrick m proudem nebo vzniku poïáru v dûsledku zkratu. Nikdy se nepohybujte poblíï hofiících objektû nebo materiálû. V fuk vzduchu z vysavaãe mûïe zpûsobit roz ífiení nebo zesílení plamenû a poïár. Zkrat nebo poïár mûïe zpûsobit deformaci vysavaãe. NOUZOVÉ KROKY Pokud nastane porucha (napfi. ucítíte pach spalování), okamïitû zastavte vysavaã a vytáhnûte pfiívodní kabel ze sítû. (Motor je vybaven ochranou proti pfiehfiátí, ale pfiehfiátí mûïe zpûsobit i vnûj í pfiíãina. Proto spotfiebiã nepouïívejte v takov ch podmínkách, kdy hrozí poïár nebo zasaïení elektrick m proudem) OkamÏitû kontaktujte místního dealera. 4

5 Upozornûní Pfii navíjení pfiívodního kabelu pfiidrïujte vïdy zástrãku. Pfii nárazu by zástrãka mohla zpûsobit nehodu. Pokud vysavaã nepouïíváte, vytáhnûte ho ze sítû. Po kození izolace mûïe zpûsobit zranûní, zapálení, zásah elektrick m proudem nebo poïár. Pfied pouïitím Pro dlouhou Ïivotnost va eho vysavaãe dodrïujte následující pokyny. Tento vysavaã je urãen pouze pro pouïití v domácnosti. Není vhodn pro pouïití v obchodech nebo prûmyslov ch podnicích nebo pro pouïití jiného charakteru neï je vysávání. S hadicemi zacházejte opatrnû, aby nedo lo k jejich po kození. Nikdy vysavaã nepouïívejte k vysávání tekutin, mokr ch odpadû nebo ostr ch materiálû jako je sklo. Tyto materiály mohou zpûsobit po kození spotfiebiãe. Nevysávejte násadou nebo prodluïovací trubicí. Do lo by k opotfiebení hran a rozdrcení. NepouÏívejte vysavaã, pokud je zablokovan pfiívod sání. Mohlo by dojít k pfiehfiátí a deformaci. Pfii zvedání vysavaãe pouïívejte madlo.(pokud se hadice a prodluïovací trubice oddûlí, kdyï spotfiebiã zvedáte za hadici, hadice se mûïe po kodit nebo mûïe po krábat podlahu.) 5

6 Pfiehled hlavních souãástí Ruãní regulátor sání Zahnutá trubice ProdluÏovací trubice Spojovací trubice Ukazatel prachového sáãku Úchyt trubice Podlahov nástavec Pedál zapnutí/vypnutí Hadice Prachov sáãek Vstupní otvor sání Pedál navíjení kabelu Kryt v fuku vzduchu Pfiíslu enství Zástrãka 6

7 Pfiíslu enství tûrbinov nástavec Pro vysávání v nepfiístupn ch místech jako jsou okenní rámy nebo tûrbiny ve zdech. Kartáã na prach Pro vysávání obrazov ch rámû, nábytku, knih nebo jin ch pfiedmûtû. Pfied pouïitím Spojovací hadice Spojovací tlaãítko Hadici neoh bejte, netahejte za ni, ne lapejte na ni, ani na ni nepokládejte tûïké pfiedmûty. VloÏte spojovací hadici do otvoru sání, musí zacvaknout. Pfii demontáïi hadice stlaãte dvû spojovací tlaãítka a vytáhnûte spojovací hadici. Pro spojení prodluïovací trubice s prodluïovací trubicí, podlahov m nástavcem a hadicí pfiipojte pevnû pootoãením prodluïovací trubici na prodluïovací trubici, nástavec a hadici. 7

8 PouÏití vysavaãe Ruãní regulátor sacího v konu Zahnutá trubice je vybavena ruãním regulátorem sání, pomocí kterého mûïete krátkodobû sníïit sací v kon. Ruãní regulátor sání Pedál navíjení kabelu Pedál zapnutí/vypnutí Vytáhnûte pfiívodní kabel a zasuàte zástrãku do síèové zásuvky. Pedál zapnutí/ vypnutí SíÈová zásuvka Mírnû se lápnûte stfied pedálu a vysavaã zapnûte. Dal ím se lápnutím pedálu vysavaã vypnete. Pfiepínání mezi vysáváním kobercû a podlahy Vysávání podlahy: Stisknûte páãku A Koberec: Stisknûte páãku B Pedál navíjení kabelu Po ukonãení vysávání vytáhnûte zástrãku ze síèové zásuvky a se lápnûte pedál navíjení pfiívodního kabelu. Pfii navíjení pfiívodního kabelu se lápnûte pedál a pfiidrte zástrãku tak, aby se nepo kodila. 8

9 UloÏení vysavaãe Poloha pro uloïení VloÏte úchyt trubice rovnû do drïáku. Úchyt trubice DrÏák trubice Parkovací poloha Západka sací hlavice Pfii ukládání vysavaãe ve stojaté poloze dejte pozor, aby zástrãka a ãistící nástavce nepo krábaly podlahu. Jak postupovat DrÏák parkovací polohy Pfii krátk ch pfiestávkách pfii vysávání posuàte západku upevnûnou na vysávací hadici do otvoru na zadní stranû vysavaãe. Pfii nastavení do parkovací polohy je tfieba spotfiebiã vypnout. 9

10 V mûna prachového sáãku Ukazatel v mûny prachového sáãku Ukazatel prachového sáãku Vyndejte sací hadici z otvoru. Pokud je ukazatel ãerven, prachov sáãek je pln a je nutno ho vymûnit. Pokud není prachov sáãek nainstalován správnû, kryt se nedovfie. Zkontrolujte správnou instalaci sáãku, aby nedo lo k úniku prachu. Prachov sáãek lze snadno poloïit na tûsnûní prachového krytu nebo ho lze zacvaknout mezi manïetu sáãku a tûleso tak, aby se správnû roztáhl uvnitfi vysavaãe. V mûna prachového sáãku Uvolnûte západku prachového krytu a zvednûte prachov kryt, musí správnû zacvaknout. RukojeÈ musí b t b t pfied otevfiením krytu pevnû zasunuta, jak je vidût na obrázku. 10

11 Vyndejte drïák sáãku. DrÏák sáãku ManÏeta sáãku Vytáhnûte prachov sáãek z drïáku sáãku. Sáãek uchopte za manïetu. DrÏák sáãku ManÏeta sáãku DrÏák sáãku. VloÏte manïetu sáãku do drïáku sáãku tak, aby byl úplnû usazen, jak je vidût na obrázku. Prachov sáãek musí b t nainstalován v prachovém prostoru podle obrázku. Zavfiete prachov kryt. Jak postupovat V pfiípadû pouïití textilního sáãku PosuÀte sponu a otevfiete prachov sáãek. Vyprázdnûte prach a pak upevnûte sponu zpût na prachov sáãek. (Sponu nevyhazujte) VloÏte zpût manïetu sáãku do dráïky drïáku, pak zavfiete prachov kryt. 11

12 ÚdrÏba Varování Pfied zahájením údrïby vypnûte hlavní vypínaã a vytáhnûte pfiívodní kabel ze sítû. ÚdrÏba pfiedfiltru motoru Pokud nedojde k obnovení sacího v konu ani po vyãi tûní filtru, proveìte níïe uveden postup. Otevfiete prachov kryt. Vysu te filtry dokonale na vzduchu. Vytáhnûte filtr. Podlahov nástavec Kartáã Kontrolujte jednou za mûsíc. Pomocí starého zubního kartáãku nebo podobného nástroje oãistûte v echny neãistoty nebo vlákna z kartáãe. Tûleso vysavaãe Otfiete jemn m hadrem namoãen m do vody. Jemnû vodou vymyjte a pak nechejte uschnout ve stínu. VraÈte do pûvodní polohy. NezapomeÀte filtr vloïit do vysavaãe. Pokud filtr nenainstalujete, mûïe dojít k v padku motoru. Nemyjte filtr v myãce ani ho nesu te v su iãce nebo pomocí jiného zdroje horkého vzduchu. 12

13 V fukov filtr V fukov filtr je nainstalovan na zadní stranû vysavaãe. Tento filtr zachycuje v echny malé ãástice prachu, které by mohly b t rozpt leny do vzduchu. Doporuãujeme v mûnu filtru ãistého vzduchu jednou nebo dvakrát roãnû podle frekvence pouïívání vysavaãe. Filtr vymûníte tak, Ïe uchopíte kryt v fuku (podle obrázku). Po v mûnû filtru vraète kryt v fuku do pûvodní polohy (podle obrázku). DÒLEÎITÉ: Nikdy nepouïívejte vysavaã bez správnû nainstalovan ch filtrû. Pokud filtry nenainstalujete, mûïe dojít k po kození motoru vysavaãe. V pfiípadû potfieby 13

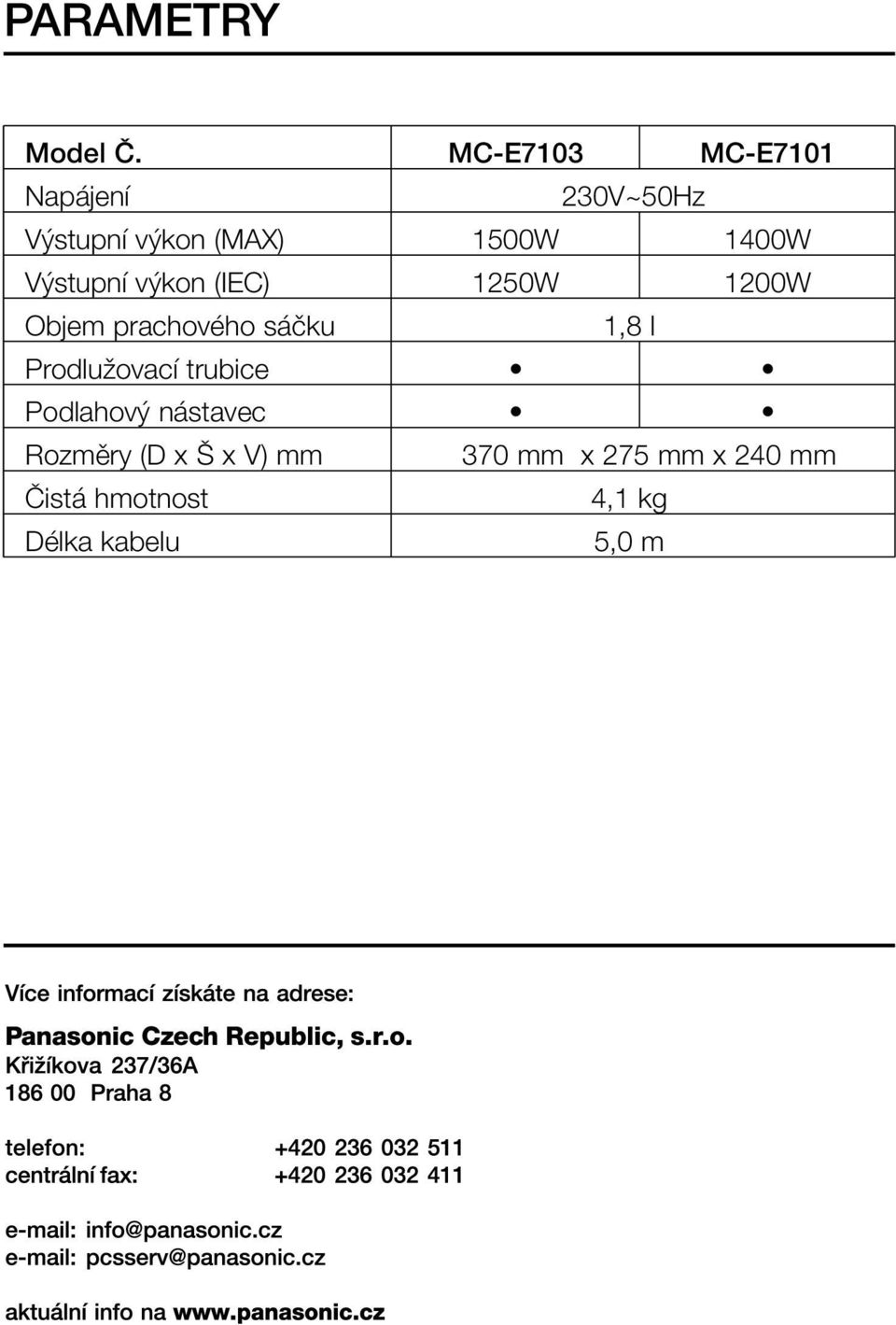

14 Vyhledávání závad Problém Kontrola Motor nefunguje. Je zástrãka úplnû zasunutá do síèové zásuvky? Sací v kon je slab. Je prachov sáãek pln? Je hadice nebo hubice ucpaná? Je prachov kryt pevnû dovfien? Motor se pfii vysávání vypíná Je prachov sáãek pln? Je hadice nebo hubice ucpaná? Funguje bezpeãnostní zafiízení? OdstraÀte odpad zachycen v prachovém sáãku, hlavici nebo hadici. Poãkejte pfiibliïnû 60 minut. Bezpeãnostní zafiízení se uvolní a pak je moïné znovu pokraãovat. Pokud problém pfietrvává i po této kontrole, vraète v robek do prodejny, kde byl zakoupen. 14
