1 Návod k pouïití M25-85F M25-85FH NeÏ zaãnete stroj pouïívat, prostudujte si, prosím, peãlivû návod k pouïití a ubezpeãte se, Ïe jste dokonale pochopili pokyny v nûm uvedené. Czech

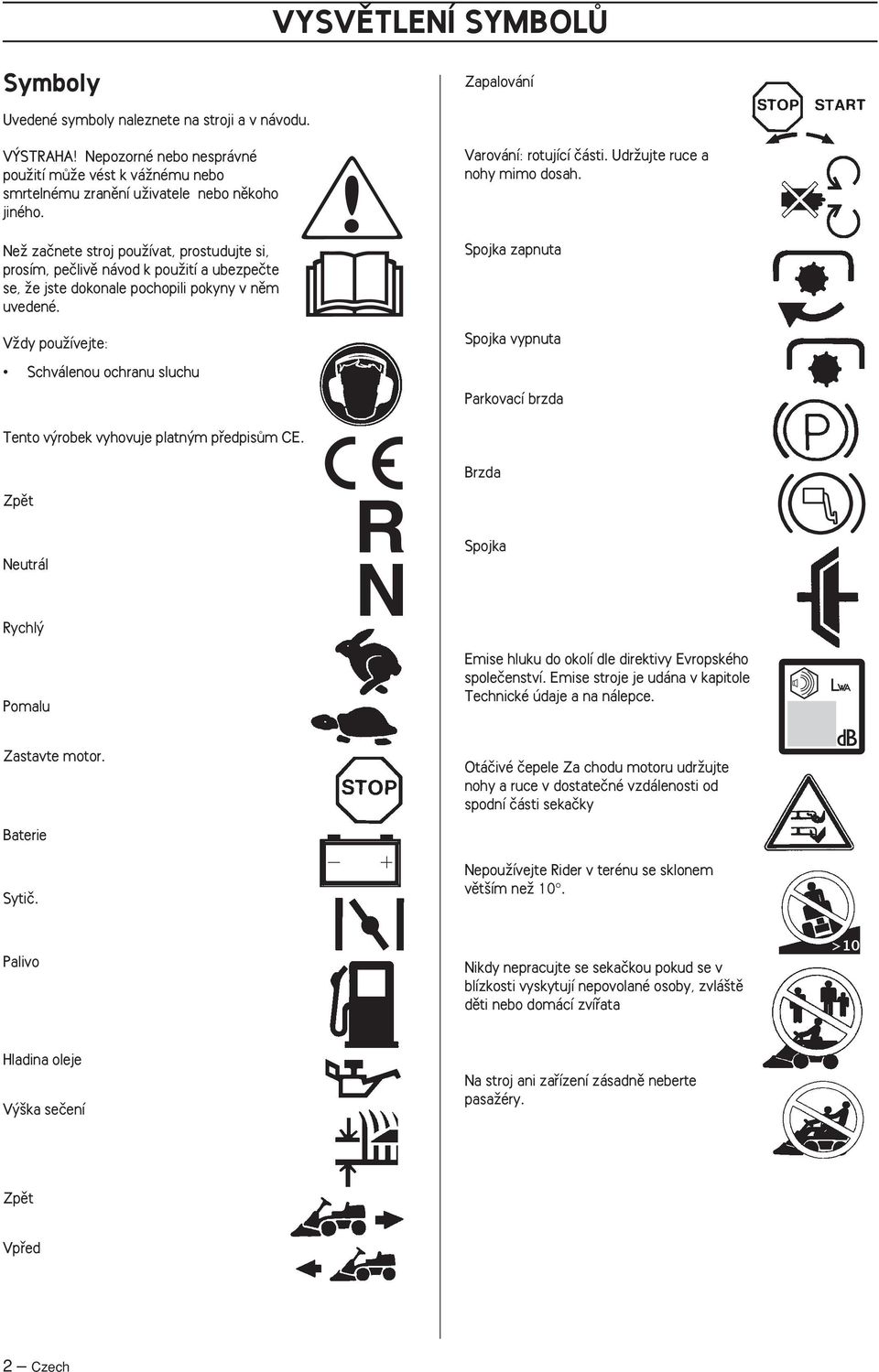

2 VYSVùTLENÍ SYMBOLÒ Symboly Zapalování Uvedené symboly naleznete na stroji a v návodu. V STRAHA Nepozorné nebo nesprávné pouïití mûïe vést k váïnému nebo smrtelnému zranûní uïivatele nebo nûkoho jiného. NeÏ zaãnete stroj pouïívat, prostudujte si, prosím, peãlivû návod k pouïití a ubezpeãte se, Ïe jste dokonale pochopili pokyny v nûm uvedené. VÏdy pouïívejte: Schválenou ochranu sluchu Varování: rotující ãásti. UdrÏujte ruce a nohy mimo dosah. Spojka zapnuta Spojka vypnuta Parkovací brzda Tento v robek vyhovuje platn m pfiedpisûm CE. Brzda Zpût Neutrál Spojka Rychl Pomalu Emise hluku do okolí dle direktivy Evropského spoleãenství. Emise stroje je udána v kapitole Technické údaje a na nálepce. Zastavte motor. Otáãivé ãepele Za chodu motoru udrïujte nohy a ruce v dostateãné vzdálenosti od spodní ãásti sekaãky Baterie Sytiã. NepouÏívejte Rider v terénu se sklonem vût ím neï 0. Palivo Nikdy nepracujte se sekaãkou pokud se v blízkosti vyskytují nepovolané osoby, zvlá tû dûti nebo domácí zvífiata >0 Hladina oleje V ka seãení Na stroj ani zafiízení zásadnû neberte pasaïéry. Zpût Vpfied 2 Czech

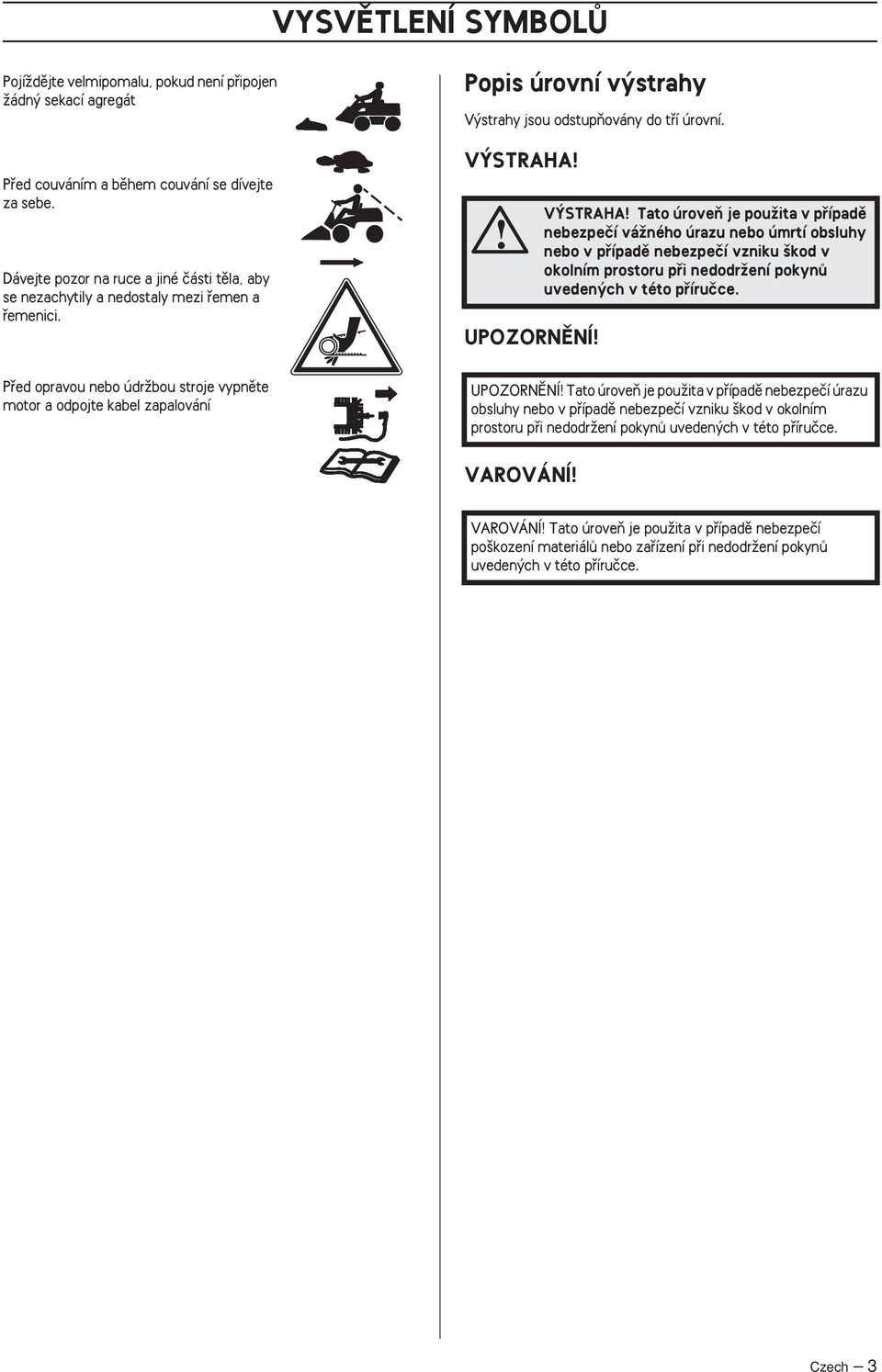

3 VYSVùTLENÍ SYMBOLÒ PojíÏdûjte velmipomalu, pokud není pfiipojen Ïádn sekací agregát Pfied couváním a bûhem couvání se dívejte za sebe. Dávejte pozor na ruce a jiné ãásti tûla, aby se nezachytily a nedostaly mezi fiemen a fiemenici. Popis úrovní v strahy V strahy jsou odstupàovány do tfií úrovní. V STRAHA UPOZORNùNÍ V STRAHA Tato úroveà je pouïita v pfiípadû nebezpeãí váïného úrazu nebo úmrtí obsluhy nebo v pfiípadû nebezpeãí vzniku kod v okolním prostoru pfii nedodrïení pokynû uveden ch v této pfiíruãce. Pfied opravou nebo údrïbou stroje vypnûte motor a odpojte kabel zapalování UPOZORNùNÍ Tato úroveà je pouïita v pfiípadû nebezpeãí úrazu obsluhy nebo v pfiípadû nebezpeãí vzniku kod v okolním prostoru pfii nedodrïení pokynû uveden ch v této pfiíruãce. VAROVÁNÍ VAROVÁNÍ Tato úroveà je pouïita v pfiípadû nebezpeãí po kození materiálû nebo zafiízení pfii nedodrïení pokynû uveden ch v této pfiíruãce. Czech 3

4 OBSAH Obsah VYSVùTLENÍ SYMBOLÒ Symboly... 2 Popis úrovní v strahy... 3 OBSAH Obsah... 4 ÚVOD VáÏen zákazníku,... 5 Jízda a pfieprava po vefiejn ch cestách... 5 Odtahování... 5 PouÏití... 5 Kvalitní servis... 5 Servisní deník Servis v souvislosti s dodávkou... 6 Po prvních 8 hodinách... 6 BEZPECNOSTNÍ P EDPISY Bezpeãnostní pokyny... 7 Jízda ve svazích... 8 Dûti... 9 ÚdrÏba... 9 Pfieprava... 0 CO JE CO? Umístûní ovládacích prvkû... SEZNÁMENÍ SE STROJEM Popis stroje... 2 Sekací jednotka... 2 Sedadlo... 3 Plnûní paliva... 3 Páka uvolnûní kol ze zábûru... 3 MONTÁÎ MontáÏ... 4 MontáÏ volantu... 4 MontáÏ sedadla... 4 Namontujte sekací agregát DemontáÏ sekacího agregátu... 5 Nabíjení baterie... 5 Pfiipojení baterie... 5 Jízda Opatfiení pfied startováním... 6 Nastartujte motor... 6 Startování na svahu, ruãní pfievodovka... 7 Startování motoru se slab m akumulátorem... 8 Jízda s Riderem... 8 Zastavte motor... 9 ÚdrÏba Plán údrïby âi tûní... 2 DemontáÏ krytû stroje... 2 Mazání hnacího fietûzu Kontrola brzd Sefiízení lanka plynu Olejov filtr, v mûna Kontrola tlaku vzduchu v pneumatikách Systém zapalování Pojistky Kontrola bezpeãnostního systému Kontrola vstupu chladícího vzduchu do motoru Kontrola sekacích noïû V mûna noïû Mazání Kontrola mnoïství motorového oleje V mûna motorového oleje Náprava závad Skladování Zimní uskladnûní Servis TECHNICKÉ ÚDAJE ES Prohlá ení o shodû Czech

5 ÚVOD VáÏen zákazníku, Dûkujeme, Ïe jste zvolil sekaãku McCulloch Frontmower. Konstrukce pfiední sekaãky McCulloch má jedineãn design se Ïacím ústrojím namontovan m v pfiední ãásti. Pfiístroj je zkonstruován tak, aby byl maximálnû efektivní i na mal ch a stísnûn ch plochách. Doufáme, Ïe tento návod k obsluze vám bude uïiteãn m dokumentem. Pokud budete postupovat dle jeho obsahu (pfii pouïívání, servisu, údrïbû atd.), podafií se Vám podstatnû prodlouïit Ïivotnost stroje a také obdrïet slu nou cenu pfii dal ím prodeji. Proto také pfii dal ím prodeji stroje McCulloch pfiedejte návod k obsluze novému majiteli. Zkontrolujte, zda jsou zdokumentovány v echny servisní kroky. Peãlivû veden deník sníïí servisní náklady na pravidelnou sezónní údrïbu a ovlivní cenu stroje pfii dal ím prodeji. Pokud sekaãku necháte v servisní dílnû, vezmûte si s sebou návod k pouïívání. Jízda a pfieprava po vefiejn ch cestách Pfied zahájením jízdy nebo pfiepravy po vefiejn ch cestách zkontrolujte platné dopravní pfiedpisy. Pfii eventuální pfiepravû na jiném vozidle pouïívejte vïdy schválené upínací zafiízení a ujistûte se, zda je stroj fiádnû zaji tûn. Odtahování KdyÏ je stroj vybaven hydraulickou pfievodovkou, smí b t vleãen pouze na krátké vzdálenosti a pomalou rychlostí, jinak by mohlo dojít k po kození pfievodovky. Pfii taïení musí b t pfievodovka vysunuta ze zábûru viz pokyny v ãásti Ovládání spojky. PouÏití Tento rider je urãen k seãení trávy na voln ch a rovn ch povr ích. Navíc je k dispozici fiada pfiíslu enství doporuãen ch v robcem, která roz ifiují oblast pouïití. Dal í informace o dostupném pfiíslu enství získáte u svého prodejce. Stroj smí b t pouïíván pouze s vybavením doporuãen m v robcem. V echny jiné typy pouïití jsou chybné. Striktní dodrïování v robcem stanoven ch podmínek pro provoz, servis a údrïbu je rovnûï zahrnuto pod pojmem doporuãené pouïití. Obsluha, servis a opravy stroje mohou b t provádûny pouze osobami obeznámen mi se speciálními vlastnostmi stroje a pfiíslu n mi bezpeãn mi postupy. Preventivní opatfiení proti úrazûm, ve keré platné bezpeãnostní pfiedpisy, vãetnû pfiedpisû o pouïívání lékû, a také platné dopravní pfiedpisy musí b t vïdy respektovány. Jakékoliv svévolné úpravy stroje zbavují v robce zodpovûdnosti v pfiípadû po kození stroje nebo zranûní osob. Kvalitní servis Pokud potfiebujete náhradní díly nebo podporu v otázkách t kajících se servisu, záruky apod., obraète se na maloobchodní prodejnu. Na typovém títku stroje naleznete následující informace: Typové oznaãení stroje. Typové ãíslo v robce. V robní ãíslo stroje. Pfii objednávání náhradních dílû uveìte typové oznaãení a v robní ãíslo stroje. Czech 5

6 Servis v souvislosti s dodávkou Servisní deník Nabíjejte baterii po dobu 4 hodin max. proudem 3 A. 2 Namontujte volant, sedadlo a v urãit ch pfiípadech ostatní díly. Viz pokyny v ãásti MontáÏ 3 Zkontrolujte a nastavte tlak v pneumatikách (60 kpa, 0,6 baru, 9 PSI). Viz pokyny v kapitole Technické údaje. 4 Kontrola mnoïství oleje v motoru. Viz pokyny v kapitole Technické údaje. 5 Zapojte baterii. Viz pokyny v ãásti MontáÏ 6 Natankujte palivem a nastartujte motor. 7 Zkontrolujte, zda se stroj s rychlostní pákou v neutrální poloze nerozjede. 8 Zkontrolujte: Jízdu vpfied. Podrobnosti naleznete v ãásti Systém pohonu. Jízdu vzad. Podrobnosti naleznete v ãásti Systém pohonu. Uvedení noïû v ãinnost. Bezpeãnostní vypínaã v sedadle. Podrobnosti naleznete v ãásti Kontrola bezpeãnostního systému. Bezpeãnostní spínaã pro parkovací brzdu. Podrobnosti naleznete v ãásti Kontrola bezpeãnostního systému. Po prvních 8 hodinách VymûÀte olej v motoru Podrobnosti naleznete v ãásti V mûna motorového oleje. 6 Czech

7 BEZPECNOSTNÍ P EDPISY Bezpeãnostní pokyny Tyto pokyny zaji Èují va i bezpeãnost. Peãlivû si je prostudujte. Pojistûte svûj Rider Zkontrolujte rozsah pojistného krytí pro svûj nov Rider. ObraÈte se na svou poji Èovnu. Va e pojistka by mûla plnû pokr vat: tfietí strana, poïár, po kození, krádeï a odpovûdnost Pfied ãi tûním sekací jednotky stroj vypnûte a zajistûte pfied nechtûn m zapnutím. Uvûdomte si, Ïe za ohroïení zdraví a za nehody je zodpovûdn fiidiã. Zásadnû neberte pasaïéry. Stroj je urãen pouze pro pouïívání jednou osobou. BûÏné pouïívání Pfied nastartováním stroje si pfieãtûte v echny pokyny v tomto návodu k pouïití a na stroji. Ujistûte se, Ïe jim rozumíte a fiiìte se jimi. Pfied a bûhem couvání se dívejte dolû a dozadu. Dávejte neustále pozor na velké i malé pfiekáïky. Pfied zatoãením zpomalte. Pokud nesekáte, zastavte noïe. Pevné pfiedmûty objíïdûjte opatrnû, abyste je nezachytili noïi. Nikdy nepfiejíïdûjte Ïádné pfiedmûty. V STRAHA Tento stroj vytváfií bûhem provozu elektromagnetické pole. Toto pole mûïe za urãit ch okolností naru ovat funkci aktivních ãi pasivních implantovan ch lékafisk ch pfiístrojû. Pro sníïení rizika váïného ãi smrtelného poranûní doporuãujeme osobám s implantovan mi lékafisk mi pfiístroji poradit se pfied pouïitím stroje s lékafiem a s v robcem implantovaného lékafiského pfiístroje. Nauãte se, jak bezpeãnû pouïívat stroj a jeho ovládací prvky a jak rychle zastavit. Také se seznamte s v znamem bezpeãnostních títkû. PouÏívat stroj mohou pouze dospûlé osoby dobfie seznámené s jeho funkcí. Pfii spou tûní motoru, zapínání sekací plo iny a pouïívání stroje se ujistûte, Ïe v dosahu nejsou Ïádné jiné osoby. Zkontrolujte, zda se na trávníku nenacházejí Ïádné kameny, hraãky, dráty ãi jiné pfiedmûty, které by mohly b t zachyceny noïi a vymr tûny ven. V STRAHA Tento stroj mûïe useknout ruce ãi nohy nebo vymr tit rûzné pfiedmûty. NedodrÏení bezpeãnostních pokynû mûïe vést k váïnému zranûní. V STRAHA Vnitfiní prostor tlumiãe v fuku obsahuje chemikálie, které mohou zpûsobit rakovinu. V pfiípadû po kození tlumiãe v fuku se vyvarujte se kontaktu s tûmito ãástmi. V STRAHA Motor emituje kysliãník uhelnat, coï je bezbarv, jedovat plyn. NepouÏívejte stroj v uzavfien ch prostorách. Stroj pouïívejte pouze za denního svûtla nebo v dostateãném osvûtlení. UdrÏujte dostateãnou vzdálenost od dûr a jin ch nepravidelností povrchu. Dávejte pozor na ostatní moïná nebezpeãí. Nikdy nepouïívejte stroj pfii únavû nebo pod vlivem alkoholu ãi jin ch drog a lékû, které mohou ovlivnit vá zrak, úsudek ãi pohybovou koordinaci. NepouÏívejte stroj za nepfiíznivého poãasí (napfi. za mlhy, de tû, ve vlhkém nebo mokrém prostfiedí, za silného vûtru, velmi nízk ch teplot, boufiky atd.). Pfii práci v blízkosti silnice nebo pfii jejím pfiejíïdûní dejte pozor na silniãní provoz. Stroj nikdy nenechávejte bez dozoru s bûïícím motorem. Pfied opu tûním stroje vypnûte noïe, zatáhnûte parkovací brzdu, zastavte motor a vyjmûte klíã ze zapalování. Dávejte pozor na v hoz a na nikoho jím nemifite. Czech 7

8 BEZPECNOSTNÍ P EDPISY Dûtem a osobám, které nejsou seznámeny s pouïíváním stroje, nedovolte jeho pouïití ani opravy. Vûk uïivatele stroje mûïe b t omezen místnû platn mi zákony a pfiedpisy. Jízda ve svazích Pfii jízdû po svahu hrozí zv ené nebezpeãí, Ïe fiidiã ztratí kontrolu nad strojem nebo Ïe dojde k pfievrácení stroje s následkem váïného zranûní nebo smrti. V echny svahy vyïadují zv enou pozornost. Pokud nelze do svahu couvat nebo pokud se na nûm necítíte jistû, nesekejte jej. UPOZORNùNÍ Nejezdûte se svahu dolû se zdviïenou jednotkou. V STRAHA Pfii kaïdém pouïití stroje je nutné pouïívat schválené osobní ochranné pomûcky. Osobní ochranné pomûcky nemohou vylouãit nebezpeãí úrazu, ale sníïí míru poranûní v pfiípadû, Ïe dojde k nehodû. PoÏádejte svého prodejce o pomoc pfii v bûru správného vybavení. Postupujte následovnû OdstraÀte pfiekáïky, jako jsou kameny, vûtve stromû atd. Sekejte nahoru a dolû, nikoli po vrstevnici. PouÏijte ochranu sluchu, abyste zmen ili riziko po kození sluchu na minimum. >0 NepouÏívejte stroj v terénu se svahy vût ími neï 0. Nikdy nenoste volné obleãení, které by mohlo b t zachyceno pohybliv mi ãástmi. Nikdy nepracujte se strojem naboso. VÏdy noste ochrannou obuv, nejlépe s vyztuïenou piãkou. Pfii práci se strojem se ujistûte, Ïe máte po ruce lékárniãku první pomoci. Buìte zvlá tû opatrní, je-li ke stroji pfiipojeno dodateãné pfiíslu enství, které mûïe ovlivnit stabilitu stroje. Na svahu se nezastavujte a nerozjíïdûjte. Pokud pneumatiky zaãnou prokluzovat, vypnûte noïe a zvolna sjeìte po svahu dolû. Na svahu vïdy fiiìte plynule a zvolna. Vyvarujte se náhl ch zmûn smûru nebo rychlosti. Na svahu se vyhnûte zbyteãnému zatáãení, a pokud je nutné, zatoãte zvolna a plynule dolû, je-li to moïné. Jezdûte zvolna. Volantem ostfie neotáãejte. M25-85F Zafiaìte niï í pfievodov stupeà, aby nebylo nutné zastavit kvûli pfiefiazení. Stroj lépe brzdí motorem s niï ím pfievodov m stupnûm. Dávejte pozor na brázdy, díry a nerovnosti a nepfiejíïdûjte pfies nû. Na nerovném povrchu se stroj pfievrhne snáze. Vysoká tráva mûïe pfiekáïky skr t. Nesekejte v blízkosti obrubníkû, pfiíkopû nebo náspû. Stroj se mûïe náhle pfievrhnout, pokud kolo pfiejede hranu prudkého svahu nebo pokud povolí nezpevnûn okraj. 8 Czech

9 BEZPECNOSTNÍ P EDPISY Nesekejte mokrou trávu. Je kluzká a kola by mohla prokluzovat. Nezkou ejte stroj stabilizovat opfiením nohy o zem. Pfii ãi tûní podvozku nesmí b t stroj umístûn blízko nezpevnûného okraje nebo pfiíkopu. Bûhem sekání se drïte dál od kefiû a jin ch objektû. DodrÏujte doporuãení v robce t kající se kolov ch a vyvaïovacích závaïí pro zv ení stability stroje. ÚdrÏba Zastavte motor. Pfied provádûním jakéhokoli nastavení nebo údrïby zabraàte nastartování motoru tím, Ïe vytáhnete klíãek ze zapalování. NenaplÀujte palivové nádrïe v uzavfieném prostoru. UPOZORNùNÍ Pfii jízdû na svahu se doporuãuje pouïít závaïí na zadních kolech, která zaji Èují bezpeãnûj í fiízení a lep í ovladatelnost. Pokud si nejste jisti pouïitím závaïí kol, obraète se na svého prodejce. U strojû AWD nelze pouïít závaïí kol. PouÏijte vyvaïovací závaïí. Dûti Pokud nebudete dávat pozor na pfiítomnost dûtí v blízkosti stroje, mûïe dojít k závaïnému zranûní. Dûti jsou ãasto pfiitahovány stroji a sekáním trávy. Nesmíte pfiedpokládat, Ïe dûti zûstanou stát tam, kde jste je vidûli naposledy. Nepou tûjte dûti do prostoru sekání a zajistûte jejich hlídání jinou dospûlou osobou. Mûjte oãi na stopkách a vypnûte stroj, pokud se dûti dostanou na pracovní plochu. Pfied a pfii couvání se dívejte dozadu a dolû, zejména kvûli mal m dûtem. Nikdy nevozte dûti. Mohly by spadnout a váïnû se zranit nebo bránit bezpeãnému provozu stroje. Nikdy nedovolte dûtem stroj fiídit. Palivo a jeho v pary jsou jedovaté a vysoce hofilavé. Pfii manipulaci s benzínem a motorov m olejem buìte zvlá tû obezfietní, protoïe nedbalost mûïe zpûsobit zranûní osob nebo poïár. Palivo skladujte pouze v nádobách k tomu urãen ch. Pfii spu tûném motoru nikdy neotvírejte víãko palivové nádrïe a nedoplàujte palivovou nádrï. Pfied doplnûním paliva nechejte vychladnou motor. Nekufite. NedoplÀujte palivo v blízkosti jisker nebo otevfieného ohnû. S oleji, olejov mi filtry, palivem a baterii zacházejte opatrnû a v souladu s doporuãeními k ochranû Ïivotního prostfiedí. DodrÏujte místní pfiedpisy pro recyklaci. Elektrické v boje mohou zpûsobit zranûní. Nedot kejte se Ïádn ch kabelû, kdyï je motor v provozu. Nezkou ejte zapalování pomocí prstû. V STRAHA Motor a v fukov systém jsou pfii provozu velmi horké. Pfii dotyku hrozí nebezpeãí popálenin. Bûhem sekání se drïte dál od kefiû a jin ch materiálû, aby nedo lo k efektu ohfiátí. Pokud se v palivovém systému objeví netûsnosti, motor nesmí b t spu tûn aï do odstranûní závady. Buìte zvlá tû obezfietní u rohû, kefiû, stromû nebo jin ch pfiekáïek, bránících dobrému v hledu. Stroj a palivo skladujte takov m zpûsobem, aby se vylouãilo riziko vzniklé únikem paliva nebo jeho par. Pfied kaïd m pouïitím stroje zkontrolujte stav paliva a ponechte dostatek prostoru pro zvût ení objemu paliva vlivem tepla motoru nebo slunce, jinak by mohlo dojít k úniku paliva z nádrïe. NádrÏe nepfieplàujte. Pokud pfii plnûní stroj postfiíkáte palivem, otfiete jej a vyãkejte se spu tûním motoru, dokud se ve keré palivo neodpafií. Pokud si postfiíkáte odûv, pfievleãte se. Pfied prací v motorovém prostoru nechte stroj vychladnout. Czech 9

10 BEZPECNOSTNÍ P EDPISY Pfii údrïbû akumulátoru zachovávejte opatrnost. V akumulátoru se vytváfiejí v bu né plyny. ÚdrÏbu akumulátoru neprovádûjte v blízkosti otevfieného ohnû nebo zdroje jisker a pfii práci nekufite. Baterie by mohla vybuchnout a zpûsobit váïná zranûní. Odstranûním trávy, listí a neãistot, které se mohly usadit uvnitfi stroje, mûïete sníïit riziko poïáru. Pfied uskladnûním nechte stroj vychladnout. Zkontrolujte, zda jsou v echny rouby a matice správnû dotaïeny a zda je stroj v dobrém technickém stavu. Nikdy neupravujte bezpeãnostní prvky. Pravidelnû kontrolujte jejich správnou funkci. Stroj nesmí b t pouïíván s vadn mi nebo odstranûn mi ochrann mi plechy, kryty, bezpeãnostními spínaãi a dal ími ochrann mi prvky. Dejte si pozor na nebezpeãí úrazu pohybliv mi nebo tepl mi ãástmi, jestliïe nastartujete motor s otevfienou kapotou motoru nebo odstranûn mi ochrann mi kryty. NemûÀte nastavení omezovaãû. Pokud motor pobûïí v pfiíli vysok ch otáãkách, riskujete po kození souãástí stroje. Nejvy í povolené otáãky motoru naleznete v kapitole Technické údaje. Stroj nepouïívejte v uzavfien ch prostorách nebo v prostorách bez odpovídajícího vûtrání. V fukové plyny obsahují oxid uhelnat, coï je bezbarv, jedovat a velmi nebezpeãn plyn. Pfieprava VAROVÁNÍ Parkovací brzda není dostaãující k zaji tûní stroje bûhem pfiepravy. Ujistûte se, Ïe je stroj dobfie upevnûn k pfieváïejícímu vozidlu. Stroj je tûïk a mûïe pfii manipulaci zpûsobit tûïká zranûní. Dbejte zv ené opatrnosti pfii nakládání stroje na vozidlo nebo vlek. K pfiepravû stroje pouïijte schválen pfiívûs. Chcete-li zajistit stroj na pfiívûsu, pouïijte dva schválené upínací pásy a ãtyfii klínovité zaráïky kol. Zatáhnûte ruãní brzdu a utáhnûte upínací pásy kolem stabilních ãástí stroje, napfi. rámu nebo zadní ãásti. Zajistûte stroj nataïením pásû k zadní a pfiední stranû pfiívûsu. Umístûte zaráïky kol pfied a za zadní kola. V pfiípadû pfiepravy nebo jízdy stroje po vefiejné komunikaci dodrïujte pfiíslu né zákony a pfiedpisy. Pokud narazíte do nûjaké pfiekáïky nebo pokud ji pfiejedete, zastavte a zkontrolujte, zda není vybavení po kozeno. V pfiípadû nutnosti pfied dal í prací opravte. Stroj nesefiizujte a neopravujte s bûïícím motorem. Stroj je testován a schválen pouze s vybavením dodan m nebo doporuãen m v robcem. âepele jsou ostré a mohou zpûsobit pofiezání. Pfii práci s ãepelemi je zabalte nebo pouïívejte ochranné rukavice. Pravidelnû kontrolujte funkci parkovací brzdy. Podle potfieby ji sefiiìte nebo opravte. 0 Czech

11 CO JE CO? Umístûní ovládacích prvkû Pedál ovládání rychlosti jízdy vpfied M25-85FH Pedál spojky, neutrál a parkovací brzda M25-85F 2 Pojistka parkovací brzdy M25-85F 3 Pedál ovládání rychlosti jízdy vzad, M25-85FH 4 Zámek zapalování 5 adicí páka, M25-85F 6 Parkovací brzda, M25-85FH 7 Nastavení sedadla. 8 títek s v robním ãíslem 9 Páka pro vypnutí zábûru kol M25-85FH 0 Baterie Olejová mûrka 2 Hlavní zámek 3 Víãko palivové nádrïe 4 Ovládací prvky pro ovládání noïû Ïacího ústrojí 5 Ovládání plynu/sytiãe 6 Pojistné tlaãítko (zavû eného) Ïacího ústrojí 7 Zvedací pedál pro Ïací ústrojí 8 Páka nastavení v ky seãení Czech

12 SEZNÁMENÍ SE STROJEM Popis stroje Gratulujeme vám k zakoupení vysoce kvalitního v robku, kter vám bude slouïit mnoho let. McCulloch M25-85F má pfievodovku typu inline s 3 rychlostmi dopfiedu a zpáteãkou. U McCulloch M25-85FH se pfienos v konu provádí prostfiednictvím hydrostatické pfievodovky, která umoïàuje promûnlivou zmûnu otáãek. Parkovací brzda M25-85FH Parkovací brzda se ovládá následovnû: Pedál brzdy/spojky M25-85F V sekaãce slouïí jako brzda i spojka jeden pedál. Páku parkovací brzdy posuàte dopfiedu. 2 Páku zaháknûte co nejvíce vepfiedu. Páãka plynu a sytiãe Plynovou pákou se regulují otáãky motoru a tím i rychlost otáãek noïû. Páãka se pouïívá rovnûï k aktivaci sytiãe. Je-li sytiã aktivován, vytváfií bohat í smûs paliva a vzduchu a usnadàuje startování studeného motoru. Brzdu a spojku pouïijete úpln m se lápnutím pedálu. Pedál spojky odpojuje motor od pohánûn ch kol a zastavuje jízdu vpfied. Pohon noïû není pedálem spojky ovlivnûn. Pedál brzdy aktivuje diskovou brzdu umístûnou na pfievodovce a zastavuje pohyb kol. Pedál ovládání rychlosti M25-85FH Rychlost stroje je ovládána plynule dvûma pedály. Pfii jízdû vpfied pedálem () a pfii zpáteãní jízdû pedálem (2). Parkovací brzda M25-85F Parkovací brzda se ovládá následovnû: 2 2 V STRAHA VÏdy se ujistûte, Ïe pohybu pedálû nebrání Ïádné pfiekáïky. V takovém pfiípadû hrozí ztráta kontroly nad strojem. Se lápnûte pedál parkovací brzdy. 2 Stisknûte pojistné tlaãítko na sloupku fiízení. 3 PodrÏte tlaãítko stisknuté a uvolnûte pedál parkovací brzdy. Pojistn uzávûr brzdy se automaticky vypne, jakmile se pedál brzdy opût se lápne. Sekací jednotka Sekaãky mají Ïací ústrojí se zadním v hozem, tzn. Ïe posekaná tráva je vyhazována za Ïací ústrojí. Zvedací pedál pro Ïací ústrojí Zvedací pedál se pouïívá k nastavení Ïacího ústrojí do pfiepravní nebo sekací polohy. Pokud je pedál se lápnut, Ïací ústrojí se zvedne do pfiepravní polohy. 2 Czech

13 SEZNÁMENÍ SE STROJEM Pfiepravní polohu lze aktivovat následujícím zpûsobem: Sedadlo Kloubové upevnûní sedadla umoïàuje sklopení smûrem dopfiedu. Polohu sedadla lze sefiídit i v podélném smûru. Povolte rouby pod sedadlem a posuàte ho dopfiedu nebo dozadu do poïadované polohy. 2 3 Se lápnûte zvedací pedál u Ïacího ústrojí. Stisknûte pojistné tlaãítko na sloupku fiízení. Uvolnûte zvedací pedál a pfiidrïte stisknuté tlaãítko. Bude-li zvedací pedál uvolnûn a pojistné tlaãítko nebude stisknuté, Ïací ústrojí se spustí do sekací polohy. Plnûní paliva K provozu motoru pouïívejte minimálnû 85oktanov bezolovnat benzín (bez pfiímûsi oleje). V hodné je pouïívat prostfiedí pfiizpûsoben alkylátov benzín. VÏdy pouïívejte ãerstv, ãist a bezolovnat benzín. NepouÏívejte benzín s obsahem metanolu. NenaplÀujte celou nádrï, nechte alespoà 2,5 cm ( ) prostoru na expanzi. Pedál lze také pouïít k doãasnému nastavení v ky sekání, napfiíklad pokud budete pfiejíïdût men í hrbol na trávníku. Uvedení noïû v ãinnost. Pokud páku uvolníte a posunete dopfiedu, noïe se zaãnou otáãet. V STRAHA Benzín je velmi hofilavá kapalina. Zachovávejte opatrnost a nikdy netankujte v uzavfien ch prostorách (viz bezpeãnostní pfiedpisy). UPOZORNùNÍ NepouÏívejte palivovou nádrï jako opûrnou plochu. Pokud páku vrátíte zpût a zajistíte ji, noïe se pfiestanou otáãet. Páka uvolnûní kol ze zábûru M25-85FH Pfii pfiepravû stroje s vypnut m motorem je zapotfiebí uvolnit kola ze zábûru povytaïením páky volnobûhu kol. Zatáhnûte ovládací prvky do koncov ch poloh, nepouïívejte stfiední polohu. Vypnûte motor. Vytáhnûte ovládání, aby se vypojil pohonn systém. Páka nastavení v ky seãení V ku sekání lze nastavit na 5 ( 5) rûzn ch v ek pomocí páky v ky sekání. Poloha oznaãuje nejniï í v ku sekání a poloha 5 nejvy í. Pfii sekání nikdy nepouïívejte polohu S. Poloha S je servisní poloha. Zatlaãte ovládání, aby se zapojil pohonn systém. Czech 3

14 MONTÁÎ MontáÏ 3 Zkontrolujte, zda je páãka pro nastavení v ky seãení v pozici S. 4 Spojte trubku Ïacího ústrojí s trubkou skeletu rámu. 5 Zamáãknûte Ïací ústrojí dovnitfi a zkontrolujte, zda vodicí ãepy zapadnou do dráïek umístûn ch na obou stranách rámu. 6 Uchopte trubky a zasuàte ústrojí. Zatlaãte ústrojí, aï se trubky dotknou dna. 7 Nasaìte fiemen podle obrázku. Sekaãku se sedící obsluhou je nutné pfied pouïitím smontovat. MontáÏ volantu Volant/fiídicí tyã namontujte na hfiídel regulaãní tyãe, zkontrolujte, zda jsou otvory zarovnány a pruïn ãep zcela zasuàte dovnitfi pomocí fiídicí tyãe. 2 MontáÏ sedadla Sedadlo namontujte pomocí ãtyfi dodan ch podloïek a roubû. Nastavte sedadlo do vhodné polohy. Namontujte sekací agregát. Îací ústrojí pfiipevnûte podle následujících pokynû, které naleznete také pod krytem Ïacího ústrojí. Aktivujte a zajistûte parkovací brzdu. 2 Umístûte fiemen pod opûru Ïacího ústrojí. 4 Czech

15 MONTÁÎ 8 Napnûte fiemen pomocí napínací kladky. 9 Namontujte pfiední kryt. 5 Uvolnûte krouïek na pravé stranû skeletu sekaãky a zvednûte kryt skeletu. 6 Uvolnûte pruïinu napínacího váleãku hnacího fiemene Nastavte ovladaã v ky seãení do nûkteré z poloh Sundejte fiemen. 8 Uchopte horní trubkovou konstrukci ústrojí a stáhnûte ji. DemontáÏ sekacího agregátu Pro usnadnûní ãi tûní a servisu je moïné Ïací ústrojí sundat. Pfii demontáïi Ïacího ústrojí postupujte následovnû: Postavte stroj na vodorovné plo e. 2 Aktivujte a zajistûte parkovací brzdu. 3 Zkontrolujte, zda je páãka pro nastavení v ky seãení v pozici S. 4 Nabíjení baterie Pfied prvním pouïitím sekaãky je nutné nabít baterii po dobu 4 hodin max. proudem 3 A. Pokyny pro pfiipojení nabíjeãky naleznete v návodu k nabíjeãce. Pfiipojení baterie Po nabití baterie pfiipojte ãerven kabel ke kladnému pólu (+) baterie a modroãern k zápornému (-). Îací ústrojí spusète do sekací polohy. Czech 5

16 Jízda Opatfiení pfied startováním NeÏ zaãnete, pfieãtûte si bezpeãnostní pokyny a informace o umístûní a funkci ovládacích prvkû. Pfied spu tûním proveìte denní údrïbu podle údajû v Plánu údrïby. Nastavte sedadlo do vhodné polohy. Nastartujte motor M25-85FH Zkontrolujte, zda je stlaãeno ovládání spojky. (Provozní poloha) UPOZORNùNÍ MfiíÏka u pfiívodu vzduchu na krytu motoru za sedadlem fiidiãe nesmí b t blokována napfi. odûvem, listím, trávou nebo neãistotou. Chlazení motoru se zhor uje. Nebezpeãí váïného po kození motoru. 2 Zkontrolujte, zda se noïe neotáãejí posuàte páku dozadu a zajistûte ji v zablokované poloze. Prohlédnûte si terén a oznaãte kameny a jiné pevné pfiedmûty, aby nedo lo ke sráïce. Zaãnûte s vysokou v kou sekání a poté sniïte na poïadovanou v ku. Nejlep ího posekání dosáhnete pfii maximálních povolen ch otáãkách motoru viz technické údaje (noïe se otáãí rychle) a pfii nízké rychlosti (Rider se pohybuje pomalu). JestliÏe tráva není pfiíli vysoká a hustá, je moïné zv it rychlost jízdy aniï by do lo ke znatelnému zhor ení v sledku sekání. Trávník vypadá nejlépe, je-li sekán ãasto. âím je rovnomûrnûj í pohyb po trávníku, tím je tráva lépe rozmístûna po povrchu. Celková spotfieba ãasu není vy í, protoïe je moïné zvolit vy í rychlost jízdy bez ovlivnûní kvality sekání. Chcete-li dosáhnout rovnomûrné v ky sekání, je dûleïité, aby byl tlak vzduchu v obou pfiedních kolech stejn. Podrobnosti naleznete v ãásti Technické údaje. Nesekejte mokré trávníky. V sledek je hor í, jelikoï kola sekaãky se bofií do mokré pûdy. Po kaïdém pouïití opláchnûte sekací agregát zespodu vodou. 3 Zatáhnûte parkovací brzdu. Postupujte takto: - Páku parkovací brzdy posuàte dopfiedu. - Páku zaháknûte co nejvíce vepfiedu. Není-li parkovací brzda stisknutá, motor nelze nastartovat. V STRAHA NepouÏívejte stroj v terénu se svahy vût ími neï 0. Na svahu jezdûte vzhûru nebo dolû, nikdy ne po vrstevnici. Vyvarujte se náhl ch zmûn smûru. 6 Czech

17 Jízda M25-85F 5 Klíãek zapalování otoãte do polohy start. Zatáhnûte parkovací brzdu. Postupujte takto: 2 VAROVÁNÍ - Se lápnûte pedál parkovací brzdy (). - Stisknûte pojistné tlaãítko (2) na sloupku fiízení. - Uvolnûte pedál brzdy zatím co je pojistn knoflík stisknut. Pojistn uzávûr brzdy se automaticky vypne, jakmile se pedál brzdy opût se lápne. 2 Nastavte fiadicí páku do polohy N" (neutrál). Pokud motor nenastartuje, vyãkejte s dal ím pokusem alespoà minutu. 6 Jakmile motor naskoãí, okamïitû vraète klíãek do neutrální polohy. N 7 Po nastartování motoru posouvejte páãku plynu postupnû dozadu. Pfied pln m zatíïením motoru ponechte motor pracovat 3-5 minut na prûmûrn poãet otáãek. 8 Plynovou páku posuàte na poïadované otáãky motoru. Pfii studeném motoru: 3 PosuÀte plyn do polohy 3 (sytiã). V této poloze je do motoru pfiivádûna bohat í pohonná smûs a startování je tak snaz í. 3 V STRAHA Nikdy neponechávejte motor v chodu v uzavfien ch nebo patnû odvûtrávan ch prostorách. V fukové plyny obsahují jedovat oxid uhelnat. Startování na svahu, ruãní pfievodovka M25-85F Se lápnûte pedál parkovací brzdy. 2 PfiesuÀte ovládání plynu do polohy plného plynu. Pfii zahfiátém motoru: 4 PosuÀte plyn mezi polohy a 2. 3 Vypojte motor a zafiaìte první pfievodov stupeà. 4 Zvolna uvolnûte pedál spojky. 3 2 Czech 7

18 Jízda Startování motoru se slab m akumulátorem Je-li akumulátor pfiíli slab na start motoru, mûl by se dobít. Nabíjejte baterii po dobu 4 hodin max. proudem 3 A. Pokud se pro nouzové startování pouïívají pomocné startovací kabely, dodrïujte následující postup: Jízda s Riderem Uvolnûní parkovací brzdy. M25-85F Uvolnûte parkovací brzdu tak, Ïe nejprve se lápnete pedál parkovací brzdy a poté jej uvolníte. UPOZORNùNÍ Tento Rider je vybaven 2-ti voltov m systémem se záporn m uzemnûním. Druhé vozidlo musí b t také vybaveno 2-ti voltov m systémem se záporn m uzemnûním. Zapojení pomocn ch startovacích kabelû M25-85FH Parkovací brzdu uvolnûte posunutím páky zpût. V STRAHA Nikdy nepfiipojujte zápornou svorku plnû nabité baterie k záporné svorce vybité baterie nebo v její blízkosti. MÛÏe b t pfiítomen vodík a hrozit nebezpeãí v buchu. Oba konce ãerveného kabelu pfiipojte ke KLADNÉ (+) svorce obou baterií, pfiiãemï dbejte, abyste nedo lo ke zkratu na kostru. Jeden konec ãerného vodiãe pfiipojte k ZÁPORNÉ (-) svorce plnû nabité baterie. Druh konec ãerného kabelu pfiipojte k dobrému UZEMNùNÍ RÁMU, daleko od palivové nádrïe a baterie. 2 M25-85F Se lápnûte spojku a zafiaìte poïadovan pfievodov stupeà. Zvolna uvolnûte pedál spojky. Startování je moïné bez ohledu na zvolen pfievodov stupeà. N Odpojte kabely v opaãném pofiadí Nejprve se odpojí âern kabel od rámu a poté od plnû nabitého akumulátoru. Nakonec se odpojí âerven kabel od obou baterií. UPOZORNùNÍ Nikdy nepouïívejte rychlonabíjeãky nebo startovací boxy. PouÏití rychlonabíjeãek nebo startovacích boxû je zakázáno. Tato zafiízení zv í napûtí (namísto proudu), aby vygenerovala potfiebn v kon pro nastartování motoru. Zv ení napûtí po kodí elektrick systém. Pro zpûtn chod páku zvednûte a zatáhnûte zpût. R 8 Czech

19 Jízda VAROVÁNÍ Nepfiefiazujte mezi stupni pro jízdu vpfied, je-li motor v zábûru. Pfied kaïd m fiazením je tfieba se lápnout spojku. Pfied pfiefiazením mezi stupni pro jízdu vpfied a zpáteãkou stroj zastavte, jinak hrozí po kození pfievodovky. Pfievodové stupnû nezafiazujte násilím. Pokud nûkter stupeà nelze snadno zafiadit, uvolnûte pedál spojky a znovu jej se lápnûte. Nyní zkuste pfiefiadit znovu. 3 M25-85FH Opatrnû se lapujte pedál ovládání rychlosti, aï stroj dosáhne vhodnou rychlost. Pfii jízdû vpfied pedálem () a pfii zpáteãní jízdû pedálem (2). VAROVÁNÍ Îivotnost pohonn ch fiemenû se v raznû prodlouïí, jestliïe motor jde na nízké otáãky, kdyï se zapnou noïe. Nastavte proto pln plyn aï po sklopení sekacího zafiízení do sekací polohy. Zastavte motor VÏdy zaparkujte stroj na rovinû a vypnûte motor. Nenechávejte motor bûïet del í dobu pfii volnobûïn ch otáãkách, mohlo by dojít k vytvofiení karbonov ch usazenin na zapalovacích svíãkách. Vypnutí noïû. 2 2 Zvednûte Ïací ústrojí se lápnutím zvedacího pedálu a stisknutím pojistného tlaãítka. 4 Páãkou nastavení v ky seãení nastavte poïadovanou v ku seãení (-5). UPOZORNùNÍ Pfii sekání nikdy nepouïívejte polohu S. Poloha S je servisní poloha. 3 M25-85F Pfiitáhnûte páãku plynu dozadu a pfiesuàte fiadicí páku do polohy N neutrál. Klíãek zapalování otoãte do polohy STOP. M25-85FH Uberte plyn a otoãte klíãem zapalování do polohy 'STOP'. 5 SniÏte Ïací ústrojí. N 6 NoÏe spusète uvolnûním páky a jejím následn m posunutím vpfied. 4 Pokud sekaãku se sedící obsluhou zastavíte, zatáhnûte parkovací brzdu. Czech 9

20 ÚdrÏba Plán údrïby Následující schéma je pfiehledem úkonû pro údrïbu sekaãky. Práce, které nejsou uvedeny v tomto seznamu, nechte provádût autorizovanou servisní dílnou. ÚdrÏba ) První v mûna po 8 hodinách. Pfii jízdû s velk m zatíïením nebo pfii vysok ch teplotách okolního prostfiedí vymûàte po kaïd ch 25 hodinách provozu. 2) Filtr ãistûte a vymûàujte ãastûji pfii práci v pra ném prostfiedí. 3) Pfii kaïdodenním pouïívání stroje provádûjte mazání dvakrát t dnû. 4) Provádûno autorizovanou servisní dílnou. X = Popsáno v této pfiíruãce pro obsluhu O = Není popsáno v této pfiíruãce pro obsluhu BûÏná denní údrïba pfied spu tûním Nejménû jednou roãnû Interval údrïby v poãtu hodin âi tûní X Zkontrolujte hladinu oleje v motoru X Kontrola otvoru pro nasávání chladicího vzduchu X Kontrola brzd X Kontrola akumulátoru X Mazání hnacího fietûzu, M25-85F X Kontrola bezpeãnostního systému X Kontrola matic a roubû O Kontrola úniku paliva nebo oleje. O Vyãi tûní prostoru tlumiãe O V mûna oleje v motoru ) X X VymûÀte vzduchov filtr 2). X Kontrola Ïacího ústrojí X Zkontrolujte tlak v pneumatikách. X Promazání kloubû a hfiídelí 3) X Kontrola klínov ch fiemenû O Kontrola a sefiízení plynového lanka X V mûna palivového filtru O VymûÀte svíãku zapalování. X Zkontrolujte palivovou hadici. V pfiípadû potfieby ji vymûàte. 4) O V STRAHA Na motoru nebo sekacím agregátu se nesmí provádût Ïádn servisní úkon pokud není: Vypnut motor. Vyjmut startovací klíãek. Zapalovací kabel byl odpojen od svíãky. Zaji tûna parkovací brzda. Vypnut sekací agregát. V STRAHA KdyÏ je stroj v provozu, hadice jsou pod vysok m tlakem. Pokud je hydraulick systém v provozu, nepokou ejte se pfiipojit ani odpojit hadice. Mohlo by to vést k váïnému úrazu. 20 Czech

21 ÚdrÏba âi tûní Stroj ãistûte ihned po kaïdém pouïití. Tráva se odstraàuje mnohem snáz pfiedtím, neï pfiischne. DemontáÏ krytû stroje Kryt motoru Motor je pfiístupn pro údrïbu po sejmutí krytu motoru. SloÏte sedadlo dopfiedu, povolte roub pod sedadlem a kryt zatlaãte zpût. UPOZORNùNÍ Pfied provedením jakékoli údrïby zaparkujte stroj na rovinû a vypnûte motor. Mastné neãistoty nutno odstranit za studena pomocí odma Èovaãe. Nastfiíkejte tenkou vrstvu. Opláchnûte vodou s normálním tlakem. K ãi tûní stroje nepouïívejte mytí vodou pod vysok m tlakem. Trysky nesmûrujte proti elektrick m komponentûm nebo loïiskûm. Nenamáãejte hork povrch, napfiíklad motor a v fukov systém. Po kaïdém pouïití opláchnûte sekací agregát zespodu vodou. Po vyãi tûní se doporuãuje nastartovat motor a krátce sekaãkou popojet a zbavit se tak ve keré zb vající vody. Dle potfieby stroj po vyãi tûní promaïte. Byla-li loïiska vystavena odma Èovaãi nebo vodní trysce, proveìte jejich dodateãné promazání. UPOZORNùNÍ NepouÏívejte vysokotlakou myãku ani parní ãistiã. Pfiední kryt Uvolnûte krouïek na pravé stranû skeletu sekaãky a zvednûte kryt skeletu. Servisní poklop Existuje váïné riziko proniknutí vody do loïisek a elektrick ch spojû. Následkem toho mûïe dojít ke korozi a tím i provozním problémûm. âistící pfiísady obecnû zhor ují stupeà po kození. 2 Servisní kryt uvolnûte zasunutím roubováku do pfiedního okraje a zvednutím krytu. Chcete-li kryt vrátit zpût, musíte jej nejprve ohnout a zajistit po stranách. Poté na kryt zatlaãte smûrem dolû. 2 Czech 2

22 ÚdrÏba Mazání hnacího fietûzu M25-85F Olejov filtr, v mûna Slab v kon motoru nebo nepravideln chod mûïe b t zpûsoben zanesen m filtrem. Z tohoto dûvodu je nutno provádût v mûnu vzduchového filtru provádûná v pravideln ch intervalech (správn interval v mûn viz ÚdrÏba/Plán údrïby). Sundejte servisní poklop V mûna vzduchového filtru se provede následovnû: Odklopte kryt motoru. 2 Povolte dva knoflíky drïící kryt filtru a kryt sundejte. 3 Vytáhnûte vloïku vzduchového filtru z krytu ventilátoru. 4 Je-li vloïka papírového filtru zanesená neãistotami, vymûàte ji. Hnací fietûz promaïte motorov m ãi jin m kvalitním olejem. Tento úkon je nutné provádût kaïd ch 0 hodin provozu, aby byla zaji tûna plná funkãnost a Ïivotnost sekaãky. Namontujte servisní kryt zpût. 2 Kontrola brzd M25-85F Brzda je disková a je umístûna na pfievodovce. VAROVÁNÍ Zkontrolujte správné nastavení brzdy ostr m zabrzdûním pfii plné rychlosti na rovném povrchu. VyuÏijte k tomu servisní dílnu. NepouÏívejte stlaãen vzduch k ãi tûní filtru. Sefiízení lanka plynu Lanovod plynu je tfieba sefiídit v pfiípadû, Ïe motor správnû nereaguje pfii zrychlování, pokud vydává ãern koufi nebo pokud nedosahuje maximálních otáãek. VyuÏijte k tomu servisní dílnu. 22 Czech Papírov filtr neolejujte. Musí b t vloïen such. Pouzdro ventilátoru ãistûte opatrnû tak, aby se do karburátoru nedostaly neãistoty. 5 VraÈte zpût vzduchov filtr a kryt filtru.

23 ÚdrÏba Kontrola tlaku vzduchu v pneumatikách Tlak v pneumatikách by mûl b t u v ech kol bar / 00 kpa / 4,5 PSI. Pojistky Hlavní pojistka je umístûna ve snímatelném drïáku za baterií pod ochrann m krytem. Typ: DrÏák s placat m n tem, 5 A. VAROVÁNÍ Pfii rozdílném tlaku v pfiedních pneumatikách sekají noïe trávu v nestejné v ce. Systém zapalování Motor je vybaven elektronick m zapalováním. ÚdrÏbu vyïaduje pouze zapalovací svíãka. Doporuãené typy zapalovacích svíãek najdete v kapitole Technické údaje. VAROVÁNÍ VloÏení nesprávné zapalovací svíãky mûïe po kodit motor. V mûna zapalovací svíãky Sejmûte konektor zapalovacího kabelu a vyãistûte okolí zapalovací svíãky. 2 Vy roubujte zapalovací svíãku pomocí nástrãného klíãe 5/8 (6 mm). 3 Zkontrolujte stav svíãky. Jsou-li elektrody ohofielé, nebo pokud je prasklá nebo poru ená izolace, vymûàte zapalovací svíãku. Pokud chcete svíãku znovu pouïít, vyãistûte ji drátûn m kartáãem. 4 Zmûfite vzdálenost elektrod pomocí spáromûru. Mezera by mûla b t 0,75 mm (0,030 ). V pfiípadû potfieby vzdálenost upravte ohnutím boãní elektrody. 5 Zapalovací svíãku za roubujte zpût rukou, abyste nepo kodili závit. VAROVÁNÍ Nesprávnû utaïené zapalovací svíãky mohou zpûsobit pfiehfiátí a po kození motoru. Pfiíli né utaïení svíãek mûïe po kodit zívit v hlavû válce. Pfii v mûnû nepouïívejte Ïádné jiné typy pojistek. Spálenou pojistku poznáme podle podle ohofielého tfimínku. Pfii v mûnû sejmûte pojistku z drïáku. Pojistka chrání elektrick systém. Pokud krátce po v mûnû znovu dojde ke spálení pojistky, je v padek zpûsoben zkratem, a pfied dal ím provozem stroje je nutno závadu opravit. Kontrola bezpeãnostního systému Stroj je vybaven bezpeãnostním systémem, kter znemoïàuje nastartování nebo jízdu se strojem za následujících pfiedpokladû. Motor smí b t moïné nastartovat pouze za splnûní následujících podmínek: Deaktivace noïû Je zapnutá parkovací brzda. idiã nemusí sedût na sedadle. Dennû kontrolujte, zda funguje bezpeãnostní systém, tím, Ïe se pokusíte nastartovat motor, kdyï není splnûna nûkterá z v e uveden ch podmínek. ZmûÀte podmínky a opakujte akci. Zkontrolujte, zda se motor zastaví, pokud pfii pouïívání Ïacích noïû sekaãky sesednete ze sedadla fiidiãe. 6 Jakmile se zapalovací svíãka dotkne dosedací plochy, utáhnûte ji klíãem na zapalovací svíãky. Utáhnûte zapalovací svíãku tak, aby podloïka byla stlaãená. PouÏité svíãky by mûly b t dotaïeny je tû o /8 otáãky. Nové svíãky dotáhnûte je tû o / 4 otáãky. 7 Nasaìte konektor zapalovacího kabelu. UPOZORNùNÍ Nenatáãejte motor, pokud je demontována zapalovací svíãka nebo kabel zapalování. Czech 23

24 ÚdrÏba Kontrola vstupu chladícího vzduchu do motoru Vyãistûte mfiíïku na pfiívodu vzduchu na krytu motoru pod sedadlem fiidiãe. Pokud se stane havárie najetím sekaãkou pfiekáïku, je po kozené noïe tfieba vymûnit. V STRAHA Pokud jsou lopatky naprasklé z dûvodu patné opravy nebo jiného po kození, mohly by se pfii pouïívání zlomit. Toto nebezpeãí se je tû zvy uje, kdyï jsou lopatky patnû vyváïené. V mûna noïû Odklopte kryt motoru. Sejmûte Ïací ústrojí. Podrobnosti naleznete v ãásti Sejmutí Ïacího ústrojí. Zajistûte nûï dfievûn m palíkem. Uvolnûte roub noïe a demontujte roub noïe, podloïku a nûï. Zkontrolujte, Ïe na pfiívodu vzduchu není zachyceno listí, tráva a neãistoty. Souãásti sestavte obrácen m postupem. Kotouã musí b t namontován se ikm mi konci smûfiujícími vzhûru ke krytu. Zablokovan pfiívod vzduchu mûïe znemoïnit chlazení motoru a dojde tak k jeho po kození. V STRAHA Za chodu motoru se pfiívod vzduchu otáãí. Dejte pozor na své prsty. Kontrola sekacích noïû K dosaïení co nejlep ího v sledku pfii sekání je dûleïité, aby noïe byly nepo kozené a dobfie nabrou ené. Moment utaïení Nm (4,5-5 kpm/32-36 lbft). 5mm Zkontrolujte, zda jsou utaïeny upevàovací rouby noïû. Sejmûte Ïací ústrojí. Podrobnosti naleznete v ãásti Sejmutí Ïacího ústrojí. V STRAHA Pfii práci s noïi pouïívejte ochranné rukavice. UPOZORNùNÍ Jeden nebo více nevyváïen ch bfiitû, jejichï nevyváïenost byla zpûsobena po kozením pfii brou ení nebo nesprávn m vyváïením po brou ení, mohou zpûsobovat vibrace stroje. NoÏe musí b t po naostfiení vyváïené. V STRAHA VÏdy buìte opatrní a pouïívejte zdrav rozum. Vyhnûte se v em situacím, o kter ch se domníváte, Ïe jsou nad va e moïnosti. Pokud si ani po pfieãtení tohoto návodu nebudete jisti, jak stroj správnû pouïívat, neï budete pokraãovat v práci, obraète se na odborníka. ObraÈte se na autorizovan servis. PouÏívejte vïdy originální náhradní díly. Dal í informace naleznete v ãásti Technické údaje. 24 Czech

25 Mazání Kontrola mnoïství motorového oleje Hladinu oleje v motoru kontrolujte v okamïiku, kdy Rider stojí na rovné plo e s vypnut m motorem. Odklopte kryt motoru. Povolte olejovou mûrku, vytáhnûte ji a otfiete. V mûna motorového oleje Motorov olej je tfieba vymûnit po prvních 8 hodinách provozu. Poté jej vymûàujte po kaïd ch 50 hodinách provozu. Pfii jízdû s velk m zatíïením nebo pfii vysok ch teplotách okolního prostfiedí vymûàte po kaïd ch 25 hodinách provozu. V STRAHA Motorov olej mûïe b t velmi hork, pokud jej vypustíte krátce po zastavení motoru. Nechte motor nejprve vychladnout. Umístûte pod vypou tûcí zátku motorového oleje nádobu. 2 Vytáhnûte olejovou mûrku. 3 Vy roubujte vypou tûcí zátku z motoru. Mûrka by mûla b t zcela za roubovaná Znovu vytáhnûte mûrku a zjistûte hladinu oleje. Hladina oleje by se mûla nacházet mezi znaãkami na mûrce. 4 VypusÈte ve ker olej do pfiipravené nádoby. 5 VraÈte vypou tûcí zátku zpût a dotáhnûte ji. Olej dolévejte otvorem pro mûrku. Olej nalévejte pomalu. Pfied nastartováním motoru mûrku oleje správnû utáhnûte. Nastartujte a nechte motor bûïet ve volnobûïn ch otáãkách asi 30 sekund. Vypnûte motor. Poãkejte 30 sekund a zkontrolujte hladinu oleje. V pfiípadû nutnosti doplàte olej, aby sahal po horní znaãku na olejové mûrce. Informace o typu motorového oleje naleznete v ãásti Technické údaje. Nemíchejte rûzné typy oleje. 6 DoplÀte olej aï ke znaãce FULL na mûrce. Olej dolévejte otvorem pro mûrku. Pokyny pro plnûní najdete v ãásti Kontrola mnoïství motorového oleje. Do motoru se vejde,5 litru oleje (.6 USqt), pokud se nevymûàuje olejov filtr, nebo,7 litru (.8 USqt), pokud se olejov filtr vymûàuje. 7 SpusÈte motor a po jeho zahfiátí zkontrolujte, zda kolem vypou tûcí zátky neuniká olej. UPOZORNùNÍ PouÏit motorov olej, nemrznoucí smûs a podobnû jsou zdraví nebezpeãné a nesmí b t vypou tûny do pûdy nebo do volné pfiírody; vïdy je likvidujte v dílnû nebo na pfiíslu ném místû urãeném pro jejich likvidaci. Vyvarujte se kontaktu oleje s pokoïkou, pfii pfiípadném rozlití oleje omyjte postiïené místo vodou a m dlem. Czech 25

26 Náprava závad Problém Motor nestartuje Motor startéru neotáãí motorem Nepravideln chod motoru Slab v kon motoru Motor se pfiehfiívá Baterii nelze nabít Stroj vibruje Nestejnomûrné seãení Postup V nádrïi není benzín Vadná zapalovací svíãka Pokud jsou ovládací prvky ve patné poloze, nahlédnûte do ãásti Kontrola bezpeãnostního systému. Vadn kontakt zapalovací svíãky nebo prohozené kabely Neãistota v zplynovaãi nebo pfiívodu paliva Motor startéru neotáãí motorem Neãistoty, voda nebo staré palivo v nádrïi. Nesprávné palivo v palivové nádrïi Vybitá baterie patn kontakt mezi kabelem a baterií Nesprávná poloha páky zvedání agregátu Spálená hlavní pojistka. Po kozen zámek zapalování Defektní startovací motor Vadná zapalovací svíãka Nesprávnû sefiízen zplynovaã Zanesen vzduchov filtr Zanesené ventilace palivové nádrïe Vadn klíã zapalování Neãistota v zplynovaãi nebo pfiívodu paliva Plyn v poloze sytiãe Zanesen vzduchov filtr Vadná zapalovací svíãka Neãistota v zplynovaãi nebo pfiívodu paliva Nesprávnû sefiízen zplynovaã Plyn v poloze sytiãe PfietíÏen motor Vadná zapalovací svíãka Zanesená chladící Ïebra nebo vstup chladícího vzduchu Po kozen vûtrák Málo nebo Ïádn olej v motoru Jeden nebo více ãlánkû baterie po kozen patn kontakt na pfiipojení kabelû ke svorkám akumulátoru Uvolnûné noïe Jeden nebo více neoïû není vyváïeno, zpûsobeno po kozením nebo patn m vyváïením po v mûnû Tupé noïe Vysoká nebo mokrá tráva Hromadûní trávy pod krytem agregátu Rozdíln tlak v pneumatikách na pravé a levé stranû stroje Pfiíli vysoká rychlost jízdy Pfiíli nízké otáãky motoru Prokluzující hnací fiemen 26 Czech

27 Skladování Zimní uskladnûní Na konci sezóny, nebo pokud má b t stroj odstaven na déle neï 30 dní, musí b t neprodlenû pfiipraven pro skladování. Pokud zûstane palivo del í dobu v nádrïi (30 dnû nebo více), vytváfií se na dnû nádrïe lepkavé usazeniny, které mohou zpûsobit zanesení karburátoru a zhor it funkci motoru. PouÏití stabilizátoru paliva je vhodnou alternativou pokud chcete zamezit vzniku usazenin bûhem odstavení stroje. Stabilizátor se pfiidává do paliva v nádrïi nebo do nádoby na pfiechovávání paliva. Smû ovací pomûr je udán v robcem pfiípravku. Po pfiidání stabilizátoru nastartujte motor a nechte bûïet nejménû 0 minut, aby se stabilizátor dostal aï do karburátoru. V pfiípadû pouïití stabilizátoru paliva nevyprazdàujte nádrï ani karburátor. Servis Mimosezónní doba je nejvhodnûj í dobou pro provedení servisu nebo generální opravy stroje, aby byla zaji tûna bezporuchová funkãnost bûhem hlavní sezóny. Pfii objednávání náhradních dílû uveìte model, typ a seriové ãíslo stroje, a také rok zakoupení. PouÏívejte vïdy originální náhradní díly. Dobr m zpûsobem, jak zajistit, Ïe va e pojízdná sekaãka bude v následující sezónû podávat nejlep í moïné v kony, je kaïdoroãní prohlídka v autorizované servisní dílnû. V STRAHA Je-li v nádrïi palivo, nikdy neskladujte stroj v uzavfien ch nebo patnû vûtran ch prostorech, kde se v pary paliva mohou dostat do kontaktu s otevfien m ohnûm, jiskrami nebo zapalovacím plamínkem (kter se vyskytuje napfiíklad u karmy, zásobníku horké vody, su iãky atd.). Pfii zacházení s palivem dbejte zv ené opatrnosti. Je vysoce hofilavé a nesprávné zacházení mûïe vést k váïn m poranûním a kodám na majetku. Palivo vypou tûjte pouze do nádob k tomuto úãelu urãen ch v prostorách, kde není otevfien oheà. Nikdy nepouïívejte benzín k ãi tûní. PouÏijte radûji odma Èovadla a horkou vodu. Pfii pfiípravû stroje ke skladování postupujte následovnû: Cel stroj peãlivû oãistûte, zvlá tû pod sekacím agregátem. Opravte po kozen lak, aby nedo lo k rezavûní. 2 Zkontrolujte, zda bûhem sezóny nedo lo k opotfiebování nebo po kození dílû stroje, dotáhnûte uvolnûné rouby a matice. 3 VymûÀte motorov olej a pfiedejte opotfiebovan olej do patfiiãné sbûrny. 4 Vyprázdnûte palivovou nádrï. Nastartujte motor a nechejte bûïet aï dojde k vyprázdnûní karburátoru. 5 Vy roubujte zapalovací svíãku a nalijte pfiibliïnû lïíci oleje do kaïdého válce. Otoãte setrvaãníkem motoru, aby se olej rozlil ve válci a za roubujte nazpût zapalovací svíãku. 6 PromaÏte ve keré mazací hlavice, klouby a nápravy. 7 Vyjmûte baterii. Oãistûte ji, dobijte a uloïte v chladnu. 8 Pfiechovávejte stroj v ãist ch a such ch prostorách, pfiikryt napfi. celtovinou. Czech 27

28 TECHNICKÉ ÚDAJE M25-85F M25-85FH Rozmûry Délka s Ïacím ústrojím, mm/ft 2057 / 6, / 6,75 ífika s Ïacím ústrojím, mm/ft 029 / 3, / 3,38 V ka, cm / in 07 / / 42 Stroj s prázdn mi nádrïemi, kg/ib 90 / / 49 Rozvor, mm/ft 800/ /2.62 Velikost pneumatiky, pfiední 6*6-0 6*6-0 Velikost pneumatiky, zadní 3*5-8 3*5-8 Tlak vzduchu, vzadu - vpfiedu, kpa / bar / PSI 50/,5/22 50/,5/22 Motor Znaãka / Model Briggs & Stratton / 325 Briggs & Stratton / 325 Jmenovit v kon motoru, kw (viz poznámka ) 6,5 6,5 Objem, cm 3 /cu.in 344/2 344/2 Max. rychlost motoru ot/min 2900 ± ± 00 Bezolovnaté palivo, minimální oktanové ãíslo Objem palivové nádrïe, litr 3,3 3,3 Olej, tfiída SJ-CF SAE 5W/30 nebo SAE 0W/30 SAE 5W/30 nebo SAE 0W/30 Objem nádrïe oleje, litrû/usqt,4/,5,4/,5 Startování Elektrick startér Elektrick startér Elektrick systém Typ 2 V, uzemnûní kostry záporn m (- )pólem 2 V, uzemnûní kostry záporn m (- )pólem Baterie 2 V, 8 Ah 2 V, 8 Ah Zapalovací svíãka Champion QC2YC Champion QC2YC Vzdálenost elektrod, mm/inch 0,75/0,030 0,75/0,030 Hlavní pojistka DrÏák s placat m n tem, 5 A. DrÏák s placat m n tem, 5 A. Emise hluku a ífika zábûru sekání (viz poznámka 2) Hladina akustického v konu, zmûfiená db(a) Hladina akustického v konu, zaruãená db(a) ífika zábûru sekání, cm/inch 85/33,5 85/33,5 Hladiny hluku (viz poznámka 3) Hladina akustického tlaku na sluch obsluhy, db(a) Hladiny vibrací (viz poznámka 4) Hladina vibrací na volantu, m/s 2 4,3 4,3 ÚroveÀ vibrací na sedadle, m/s 2,3,3 Pfievodovka V robce Topec T7000 Tuff torq T36N Mazadlo SAE 80W-90 SAE 0W/30 Poãet stupàû vpfied 3 - Poãet stupàû vzad - Rychlost vpfied, km/h ,5 Rychlost vzad, km/h ,5 Sekací jednotka Typ Mulching Mulching V ky seãení, 5 poloh, mm/palcû / -2 3/ / -2 3/4 Stfiihaã Objednací ãíslo dílu Délka noïû, mm/inch 49 / 9,33 49 / 9,33 Poznámka : Uveden jmenovit v kon motoru je prûmûrn ãist v kon (pfii specifikovan ch ot./min.) typického motoru pro model motoru mûfien podle normy SAE J349/ISO585. Sériovû vyrábûné motory se od této hodnoty mohou li it. Skuteãn v stupní v kon motoru instalovaného na koneãném v robku závisí na provozních otáãkách, povûtrnostních podmínkách a dal ích hodnotách. Poznámka 2: Emise hluku do okolí namûfiená jako efekt zvuku (L WA ) dle direktivy ES 2000/4/ES. Poznámka 3: Hladina akustického tlaku mûfiená podle normy EN 836. Uvádûná data pro hladinu akustického tlaku mají typickou statistickou odchylku (standardní odchylku),2 db(a). Poznámka 4: Hladina vibrací mûfiená podle normy EN 836. Uvádûná data pro hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 0,2 m/ s 2 (volant) a 0,8 m/s 2 (sedadlo). 28 Czech

29 TECHNICKÉ ÚDAJE UPOZORNùNÍ Pokud je tento stroj vyfiazen a není-li jiï pouïíván, je tfieba jej vrátit prodejci nebo na pfiíslu nou recyklaãní stanici. UPOZORNùNÍ Vyhrazujeme si právo zmûnit specifikace a vlastnosti stroje bez pfiedchozího upozornûní, aby bylo moïné pfiidávat vylep ení. Pamatujte, Ïe na základû informací v této pfiíruãce nevznikají Ïádné právní nároky. PouÏijte k opravám pouze originální souãásti. Záruka pozbyde platnosti pfii uïití neoriginálních souãástí. ES Prohlá ení o shodû (Platí pouze pro Evropu) Husqvarna AB, SE Huskvarna, Sweden, tel.: , tímto prohla uje, Ïe v robky McCulloch M25-85F a M25-85FH s v robním ãíslem 204 a vy ím (rok je zfietelnû oznaãen obyãejn m písmem na typovém títku a za ním následuje v robní ãíslo), vyhovují poïadavkûm SMùRNICE RADY: ze 7. kvûtna 2006 t kající se strojních zafiízení 2006/42/EC. ze dne 5. prosince 2004 "t kající se elektromagnetické kompatibility" 2004/08/EEC. ze dne 8. kvûtna 2000 "t kající se emise hluku do okolí" 2000/4/ES. Informace o hluãnosti a ífice zábûru sekání obsahuje kapitola Technické údaje Produkt vyhovuje následujícím harmonizovan m normám: EN ISO 200-2, ISO , SMP Svensk Maskinprovning AB, Box 7035, SE Uppsala, vydal zprávy t kající se zhodnocení shody podle dodatku VI ke SMùRNICI RADY z 8. kvûtna 2000 t kající se emisí hluku do okolního prostfiedí 2000/4/EC. âísla certifikátû jsou: 0/90/207, 0/90/208 Huskvarna, 9.kvûtna 204 Claes Losdal, Development Manager/Garden Products (Autorizovan zástupce spoleãnosti Husqvarna AB a odpovûdn za technickou dokumentaci.) Czech 29
