2 Zkušební laboratoř akreditovaná společností DAkkS GmbH podle DIN EN Akreditace platí pro zkušební metody uvedené v dokumentech, na které lze nahlédnout na Pracovní úsek III Stavební požární ochrana Ředitel pracovního úseku: Dr. Ing. Peter Nause Pracovní skupina 3.2 Chování konstrukcí při požáru Znalecké stanovisko GS 3.2/ Nové vyhotovení *) ze dne vyhotovení Předmět: Zadavatel: Víceúčelový spojovací systém BERNER MCS Uni Plus Berner AG Bernerstraße Künzelsau Datum zadání: Vyřizuje: M. Claus Platnost tohoto znaleckého stanoviska končí dne *) Toto znalecké stanovisko představuje nové vyhotovení znaleckého stanoviska GS 3.2/ ze dne , které bylo vypracováno pro jiného žadatele, resp. výrobek s jiným obchodním názvem (dokumentace se nachází ve složce zkušebny). Toto znalecké stanovisko nenahrazuje potvrzení o použitelnosti nezbytné při německém řízení stavebního dozoru. Znalecké stanovisko obsahuje 4 strany. Toto znalecké stanovisko lze kopírovat pouze v nezkrácené podobě. K jeho zveřejňování, a to i jeho částí, je zapotřebí předcházející písemné svolení společnosti MFPA Leipzig GmbH. Jako právně závazná forma platí písemné vyhotovení s originálními podpisy a originálním razítkem osoby / osob s podpisovým právem. Platí Všeobecné obchodní podmínky (VOP) MFPA Leipzig GmbH. Gesellschaft für Materialforschung und Prüfungsanstalt Obchodní rejstřík: Okresní soud v Lipsku HRB für das Bauwesen Leipzig mbh Jednatel: Prof. Dr. Ing. Frank Dehn Č. plátce daně z obratu: DE Sídlo. Hans Weigel Straße 2b D Leipzig Bankovní spojení: Sparkasse Leipzig Telefon: +49 (0) 341/ Č. účtu Fax: +49 (0) 341/ Směrový kód banky claus@mfpa-leipzig.de str. 1 (4)

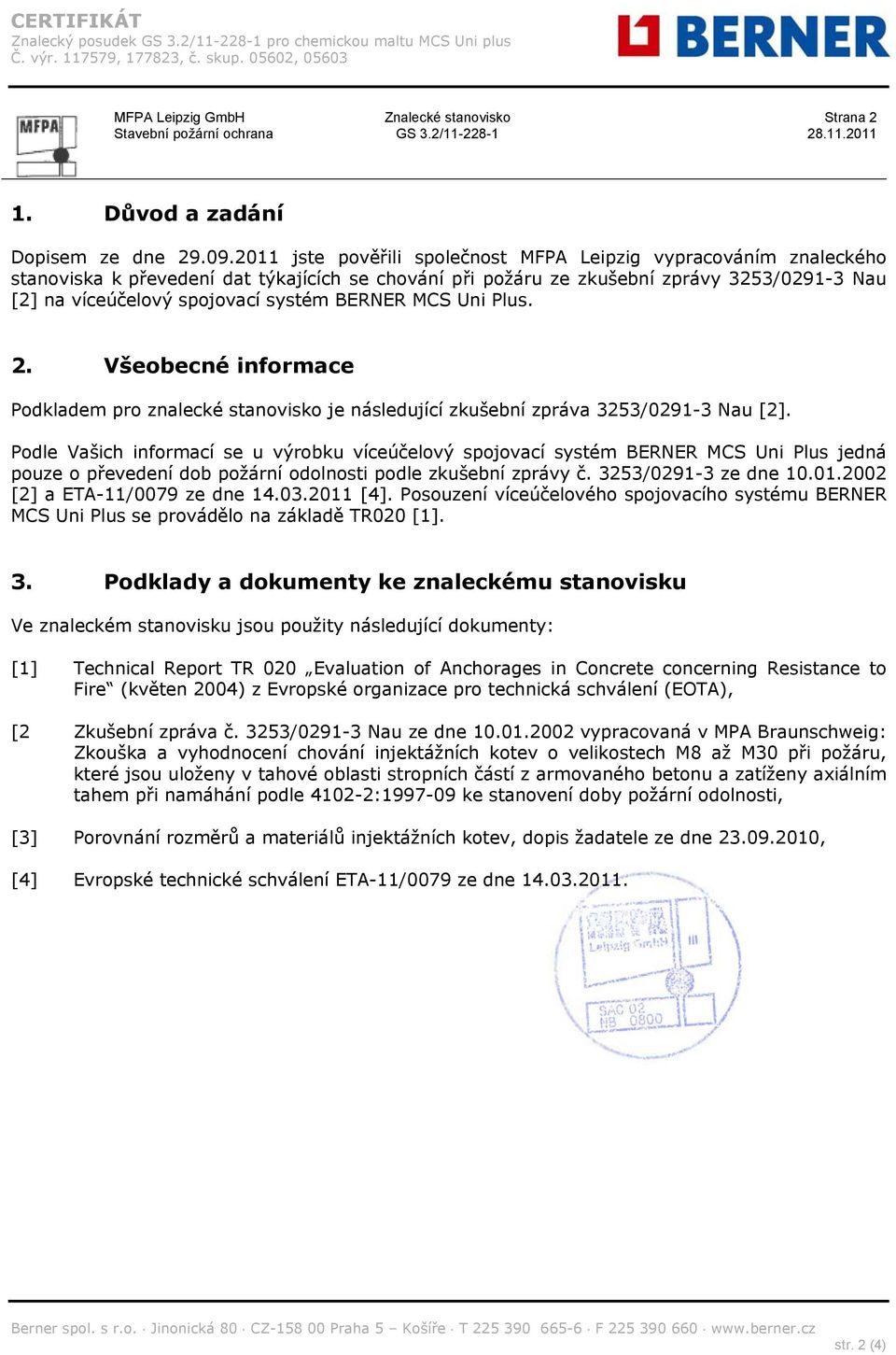

3 MFPA Leipzig GmbH Znalecké stanovisko Strana 2 1. Důvod a zadání Dopisem ze dne jste pověřili společnost MFPA Leipzig vypracováním znaleckého stanoviska k převedení dat týkajících se chování při požáru ze zkušební zprávy 3253/ Nau [2] na víceúčelový spojovací systém BERNER MCS Uni Plus. 2. Všeobecné informace Podkladem pro znalecké stanovisko je následující zkušební zpráva 3253/ Nau [2]. Podle Vašich informací se u výrobku víceúčelový spojovací systém BERNER MCS Uni Plus jedná pouze o převedení dob požární odolnosti podle zkušební zprávy č. 3253/ ze dne [2] a ETA-11/0079 ze dne [4]. Posouzení víceúčelového spojovacího systému BERNER MCS Uni Plus se provádělo na základě TR020 [1]. 3. Podklady a dokumenty ke znaleckému stanovisku Ve znaleckém stanovisku jsou použity následující dokumenty: [1] Technical Report TR 020 Evaluation of Anchorages in Concrete concerning Resistance to Fire (květen 2004) z Evropské organizace pro technická schválení (EOTA), [2 Zkušební zpráva č. 3253/ Nau ze dne vypracovaná v MPA Braunschweig: Zkouška a vyhodnocení chování injektážních kotev o velikostech M8 až M30 při požáru, které jsou uloženy v tahové oblasti stropních částí z armovaného betonu a zatíženy axiálním tahem při namáhání podle : ke stanovení doby požární odolnosti, [3] Porovnání rozměrů a materiálů injektážních kotev, dopis žadatele ze dne , [4] Evropské technické schválení ETA-11/0079 ze dne str. 2 (4)

4 MFPA Leipzig GmbH Znalecké stanovisko Strana 3 4. Znalecké stanovisko Parametry materiálu, na který se vztahuje zkušební zpráva č. 3253/ Nau ze dne vypracovaná v MPA Braunschweig, a materiálu u víceúčelového spojovacího systému MCS Uni Plus jsou v relevantních oblastech zatížení v tahu v běžném nepopraskaném betonu (tahová a tlaková oblast) se třídou pevnosti minimálně C20/25 a maximálně C50/60 shodné [3]. Na základě této shody lze doby požární odolnosti při axiálním zatížení v tahu, uvedené ve zkušební zprávě 3253/0291-3, beze všeho převádět na víceúčelový spojovací systém BERNER MCS Uni Plus. Charakteristické parametry axiálního zatížení v tahu jsou uvedeny v tabulce 1 a 2. Tabulka 1: Doby požární odolnosti víceúčelového spojovacího systému BERNER MCS Uni Plus se závitovaným prutem MCS Plus A o velikosti M8 až M30 z galvanicky pozinkované oceli v závislosti na maximálním axiálním zatížení v tahu. Doba požární odolnosti v minutách Velikost kotvy Max. N Max. N Max. N Max. N [kn] [kn] [kn] [kn] M8 1,90 0,80 0,30 0,15 M10 4,50 2,10 1,00 0,60 M12 8,50 3,60 2,10 1,50 M16 13,50 6,40 4,00 3,00 M20 21,00 10,00 6,00 4,50 M24 30,00 14,00 9,00 6,50 M30 45,00 22,00 14,00 10,00 Tabulka 1: Doby požární odolnosti víceúčelového spojovacího systému BERNER MCS Uni Plus se závitovaným prutem MCS Plus A o velikosti M8 až M30 z nerezové oceli A4 v závislosti na maximálním axiálním zatížení v tahu. Doba požární odolnosti v minutách Velikost kotvy Max. N Max. N Max. N Max. N [kn] [kn] [kn] [kn] M8 4,30 0,80 0,30 0,15 M10 7,50 2,10 1,00 0,60 M12 11,00 5,70 3,90 3,00 M16 25,00 10,00 5,80 4,00 M20 32,00 15,00 9,00 6,00 M24 45,00 22,00 13,00 9,00 M30 70,00 35,00 20,00 14,00 str. 3 (4)

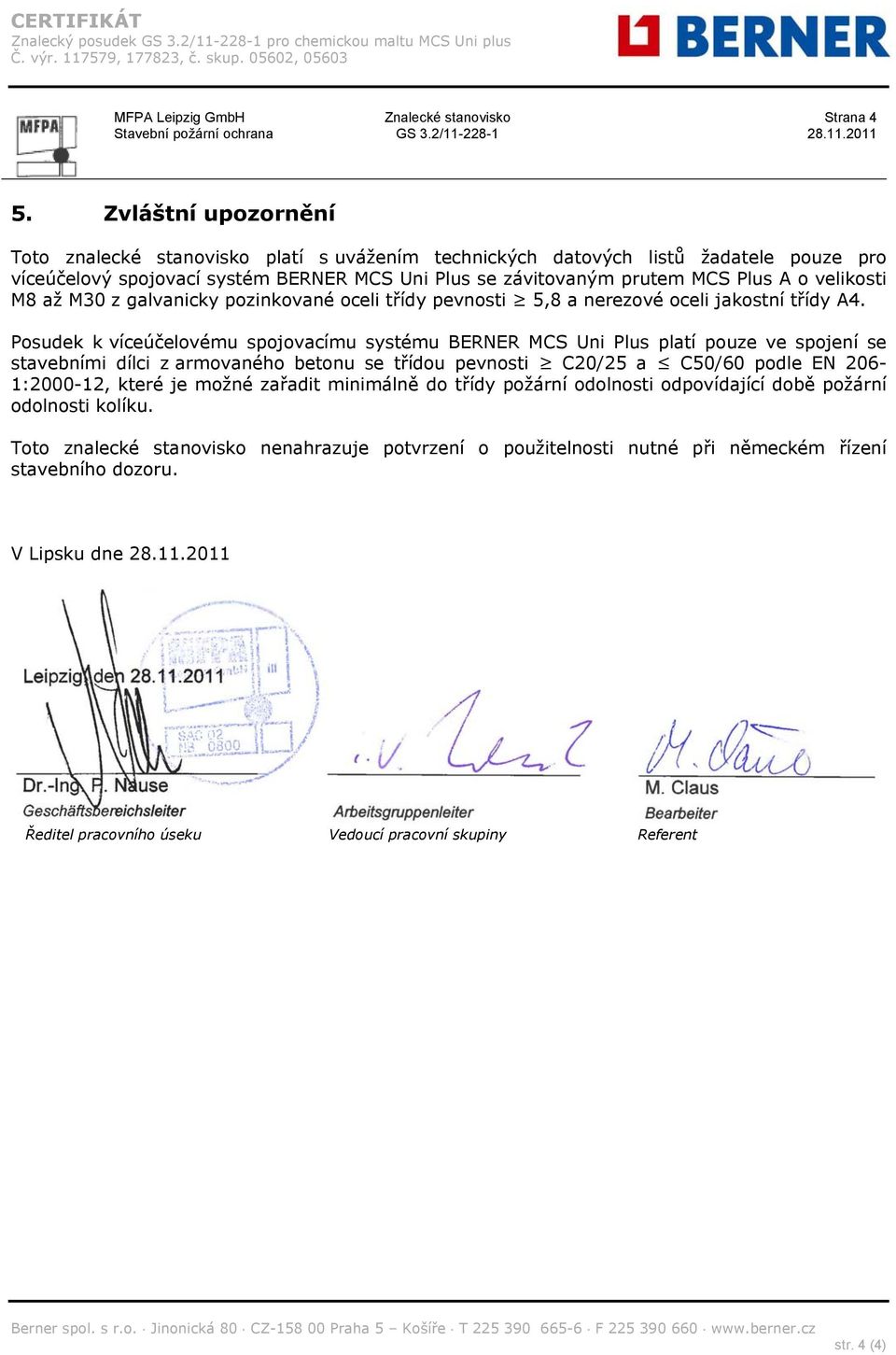

5 MFPA Leipzig GmbH Znalecké stanovisko Strana 4 5. Zvláštní upozornění Toto znalecké stanovisko platí s uvážením technických datových listů žadatele pouze pro víceúčelový spojovací systém BERNER MCS Uni Plus se závitovaným prutem MCS Plus A o velikosti M8 až M30 z galvanicky pozinkované oceli třídy pevnosti 5,8 a nerezové oceli jakostní třídy A4. Posudek k víceúčelovému spojovacímu systému BERNER MCS Uni Plus platí pouze ve spojení se stavebními dílci z armovaného betonu se třídou pevnosti C20/25 a C50/60 podle EN 206-1: , které je možné zařadit minimálně do třídy požární odolnosti odpovídající době požární odolnosti kolíku. Toto znalecké stanovisko nenahrazuje potvrzení o použitelnosti nutné při německém řízení stavebního dozoru. V Lipsku dne Ředitel pracovního úseku Vedoucí pracovní skupiny Referent str. 4 (4)
