1 and Drives PROFINET Excellence in Operation

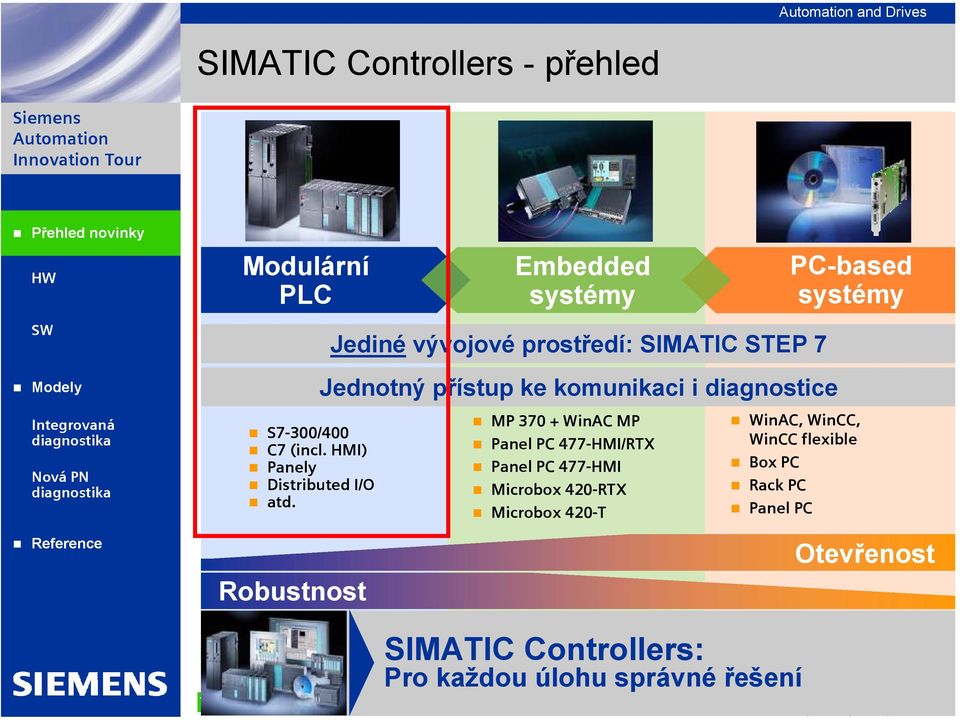

2 and Drives SIMATIC Controllers - přehled Modulární PLC S7-300/400 C7 (incl. HMI) Panely Distributed I/O atd. Embedded systémy Jediné vývojové prostředí: SIMATIC STEP 7 Jednotný přístup ke komunikaci i diagnostice MP WinAC MP Panel PC 477-HMI/RTX Panel PC 477-HMI Microbox 420-RTX Microbox 420-T PC-based systémy WinAC, WinCC, WinCC flexible Box PC Rack PC Panel PC Robustnost Otevřenost SIMATIC Controllers: Pro každou úlohu správné řešení 2008, Page 2

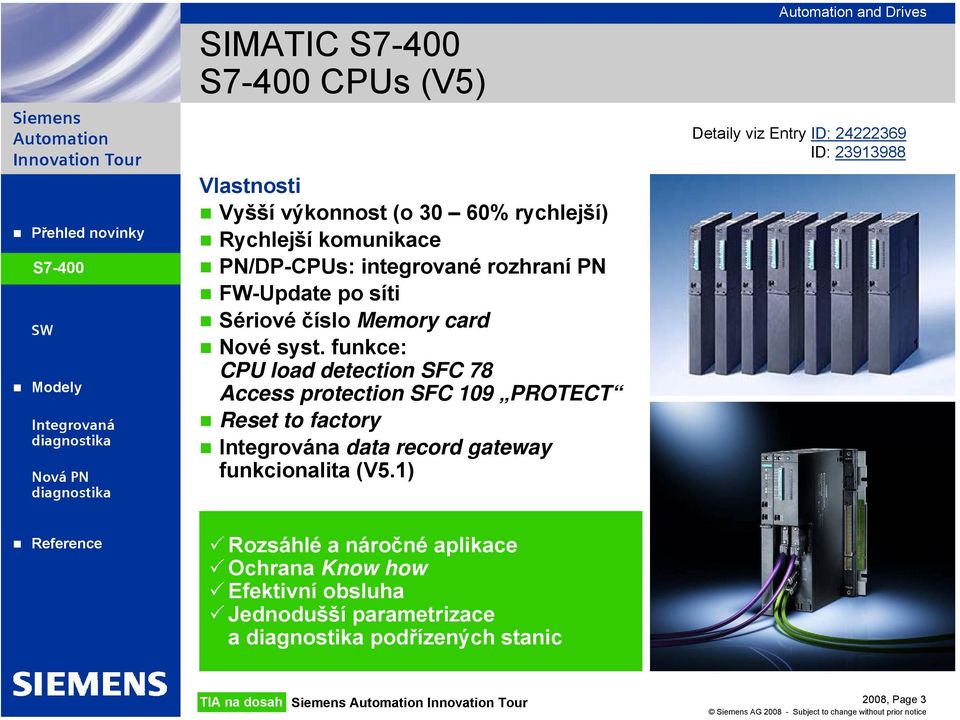

3 S7-400 SIMATIC S7-400 S7-400 CPUs (V5) Vlastnosti Vyšší výkonnost (o 30 60% rychlejší) Rychlejší komunikace PN/DP-CPUs: integrované rozhraní PN FW-Update po síti Sériové číslo Memory card Nové syst. funkce: CPU load detection SFC 78 Access protection SFC 109 PROTECT Reset to factory Integrována data record gateway funkcionalita (V5.1) and Drives Detaily viz Entry ID: ID: Rozsáhlé a náročné aplikace Ochrana Know how Efektivní obsluha Jednodušší parametrizace a podřízených stanic 2008, Page 3

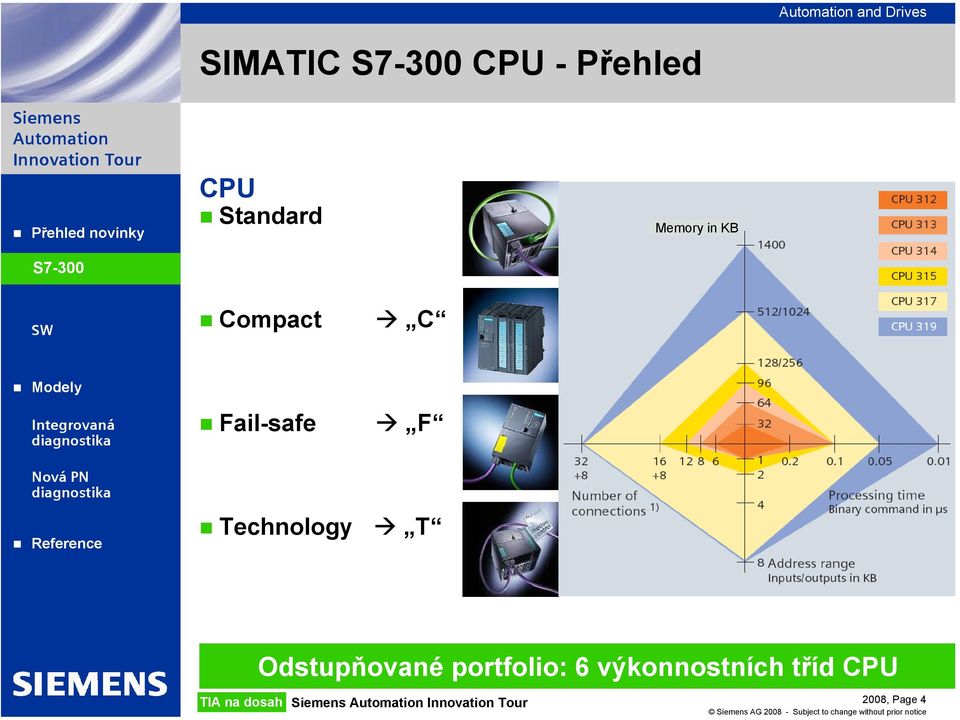

4 and Drives SIMATIC S7-300 CPU - Přehled S7-300 CPU Standard Memory in KB Compact C Fail-safe Technology F T Odstupňované portfolio: 6 výkonnostních tříd CPU 2008, Page 4

5 and Drives S7-300 firmware V2.6 Detaily viz: Entry ID: Vetsinou oznac. 6ES7 3xx-xx13-0AB0 6ES7 3xx-xx03-0AB0 (nova CPU s navysenou pameti) k dodání od: 08/2007 Upgrade a sjednocení verzí FW: FW 2.xx -> FW 2.6 S PN/DP V2.4 V PN/DP PN/DP PN/DP V2.3 V PN/DP PN/DP V2.3 V DP V2.1 V DP DP V2.0 V DP 312/313C 313/314C-2 DP 313/314C-2 PtP V2.0 V /313C 313/314C-2 DP 313/314C-2 PtP 2008, Page 5

6 and Drives S7-300 firmware V2.6 Detaily viz: Entry ID: Vetsinou oznac. 6ES7 3xx-xx13-0AB0 6ES7 3xx-xx03-0AB0 (nova CPU s navysenou pameti) k dodání od: 08/2007 S7-300 Nové systémové funkce pro všechna CPU - nyní i výkonově slabší CPU mají PN/DP vlastnosti jako: PN/DP PN/DP DP V2.3 V2.3 (SFC 109 "PROTECT") V2.1 V2.4 V2.6 Synchronizace času přes PROFIBUS DP Rychlý reset do továrního nastavení Možnost vzdáleného update FW po síti definici různých stupňů ochrany CPU V2.6 V2.6 V PN/DP PN/DP PN/DP DP DP V2.0 V DP 312/313C 313/314C-2 DP 313/314C-2 PtP V2.0 V /313C 313/314C-2 DP 313/314C-2 PtP 2008, Page 6

7 and Drives S7-300 firmware V2.6 Detaily viz: Entry ID: Vetsinou oznac. 6ES7 3xx-xx13-0AB0 6ES7 3xx-xx03-0AB0 (nova CPU s navysenou pameti) k dodání od: 08/2007 STEP 7 S PN/DP PN/DP V2.4 Synchronizace času přes PROFIBUS DP V PN/DP PN/DP PN/DP DP V2.3 Rychlý reset do továrního nastavení Možnost vzdáleného update FW po síti V2.3 definici různých stupňů ochrany CPU (SFC 109 "PROTECT") V2.1 V2.6 V2.6 V PN/DP DP DP V2.0 V DP 312/313C 313/314C-2 DP 313/314C-2 PtP V2.0 V /313C 313/314C-2 DP 313/314C-2 PtP 2008, Page 7

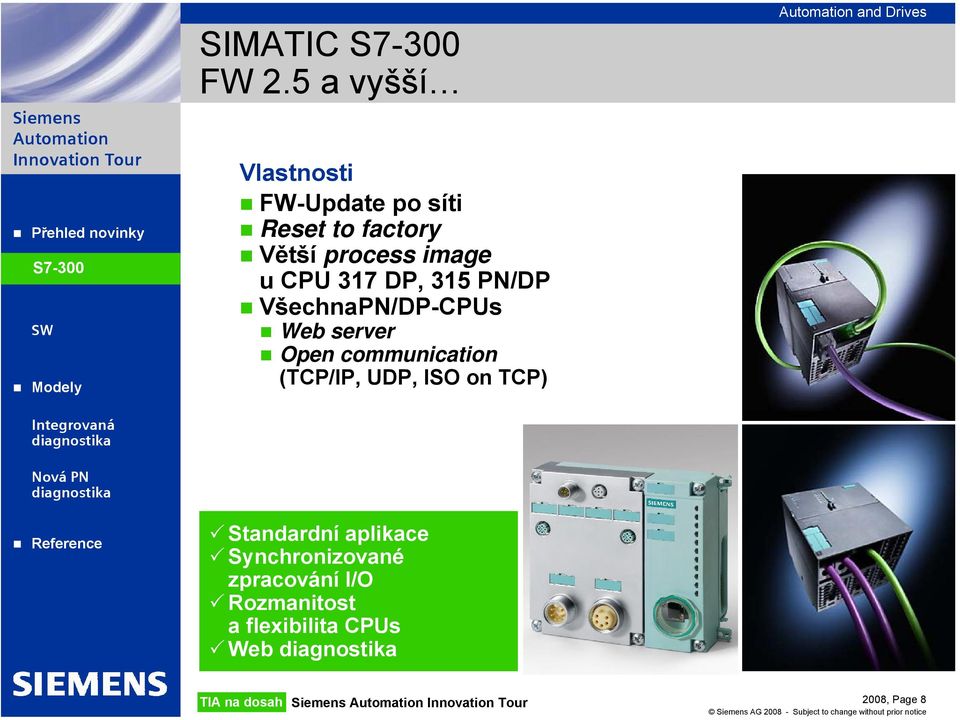

8 S7-300 SIMATIC S7-300 FW 2.5 a vyšší Vlastnosti FW-Update po síti Reset to factory Větší process image u CPU 317 DP, 315 PN/DP VšechnaPN/DP-CPUs Web server Open communication (TCP/IP, UDP, ISO on TCP) Standardní aplikace Synchronizované zpracování I/O Rozmanitost a flexibilita CPUs Web and Drives 2008, Page 8

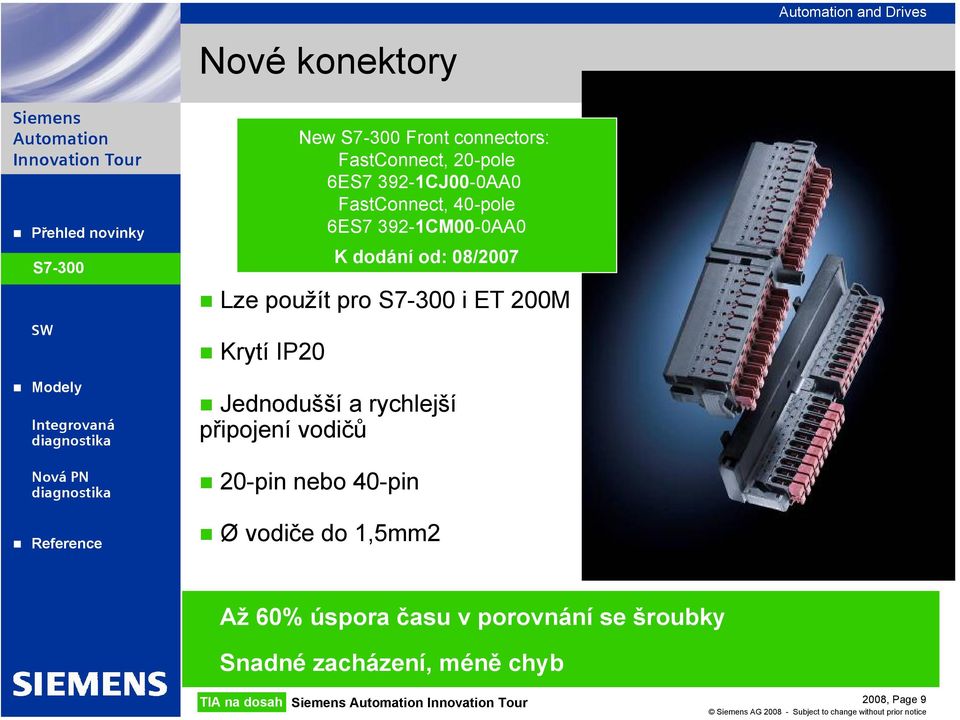

9 Nové konektory and Drives S7-300 New S7-300 Front connectors: FastConnect, 20-pole 6ES CJ00-0AA0 FastConnect, 40-pole 6ES CM00-0AA0 K dodání od: 08/2007 Lze použít pro S7-300 i ET 200M Krytí IP20 Jednodušší a rychlejší připojení vodičů 20-pin nebo 40-pin Ø vodiče do 1,5mm2 Až 60% úspora času v porovnání se šroubky Snadné zacházení, méně chyb 2008, Page 9

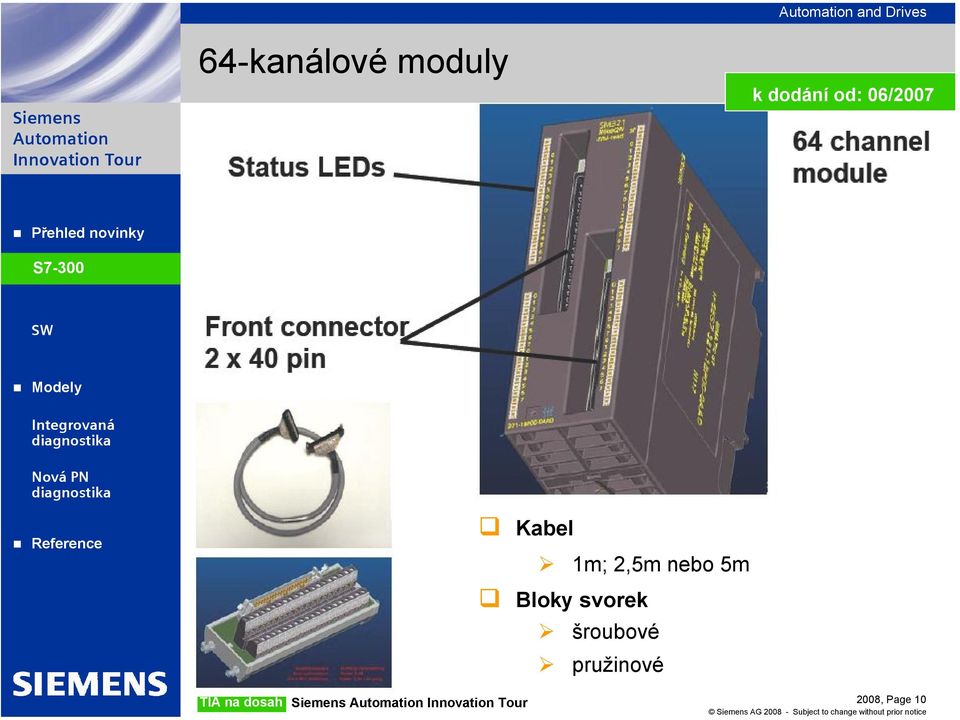

10 and Drives 64-kanálové moduly k dodání od: 06/2007 S7-300 Kabel 1m; 2,5m nebo 5m Bloky svorek šroubové pružinové 2008, Page 10

11 and Drives S , Page 11

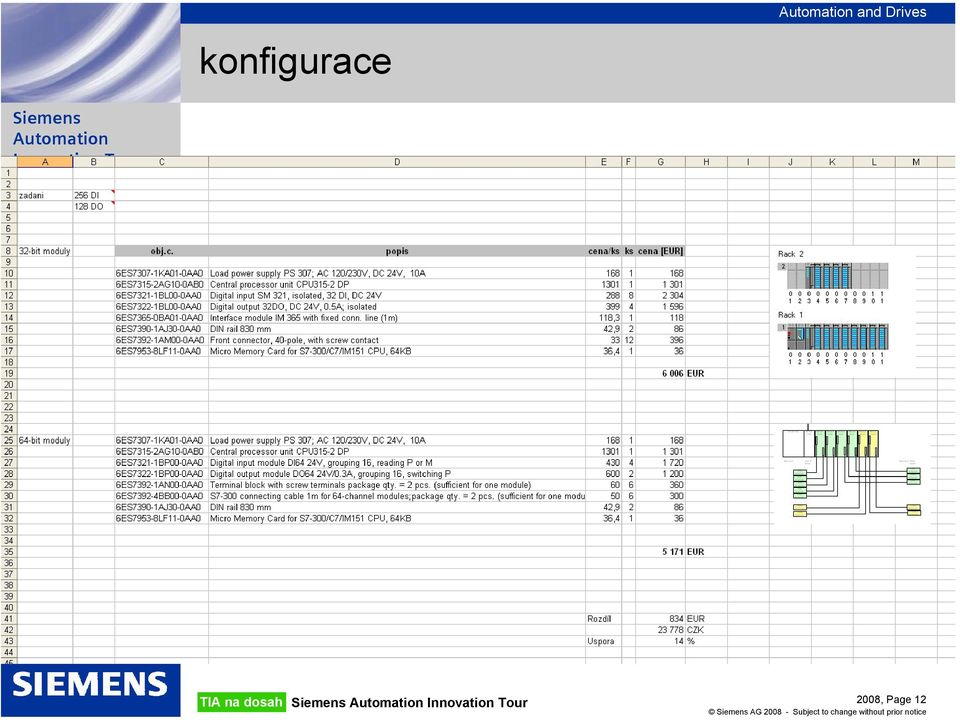

12 konfigurace and Drives 2008, Page 12

13 Objednací data and Drives S , Page 13

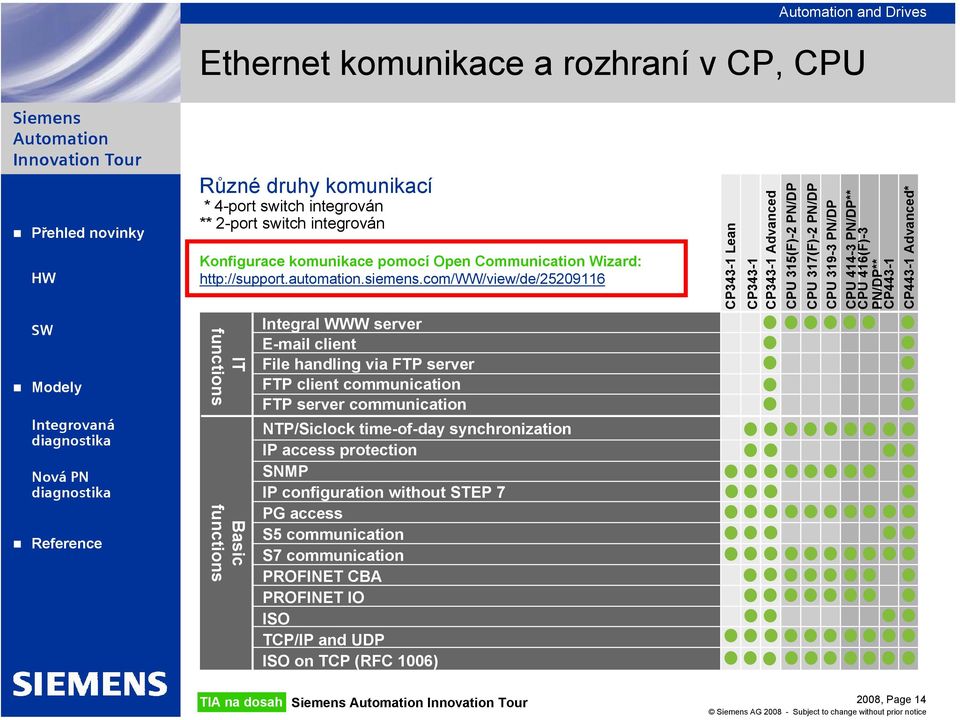

14 and Drives Ethernet komunikace a rozhraní v CP, CPU Různé druhy komunikací * 4-port switch integrován ** 2-port switch integrován Konfigurace komunikace pomocí Open Communication Wizard: IT functions Basic functions Integral WWW server client File handling via FTP server FTP client communication FTP server communication NTP/Siclock time-of-day synchronization IP access protection SNMP IP configuration without STEP 7 PG access S5 communication S7 communication PROFINET CBA PROFINET IO ISO TCP/IP and UDP ISO on TCP (RFC 1006) CP343-1 Lean CP343-1 CP343-1 Advanced CPU 315(F)-2 PN/DP CPU 317(F)-2 PN/DP CPU PN/DP CPU PN/DP** CPU 416(F)-3 PN/DP** CP443-1 CP443-1 Advanced* 2008, Page 14

15 and Drives S&S Certifikáty, schválení www4.ad.siemens.de => Product Support 2008, Page 15

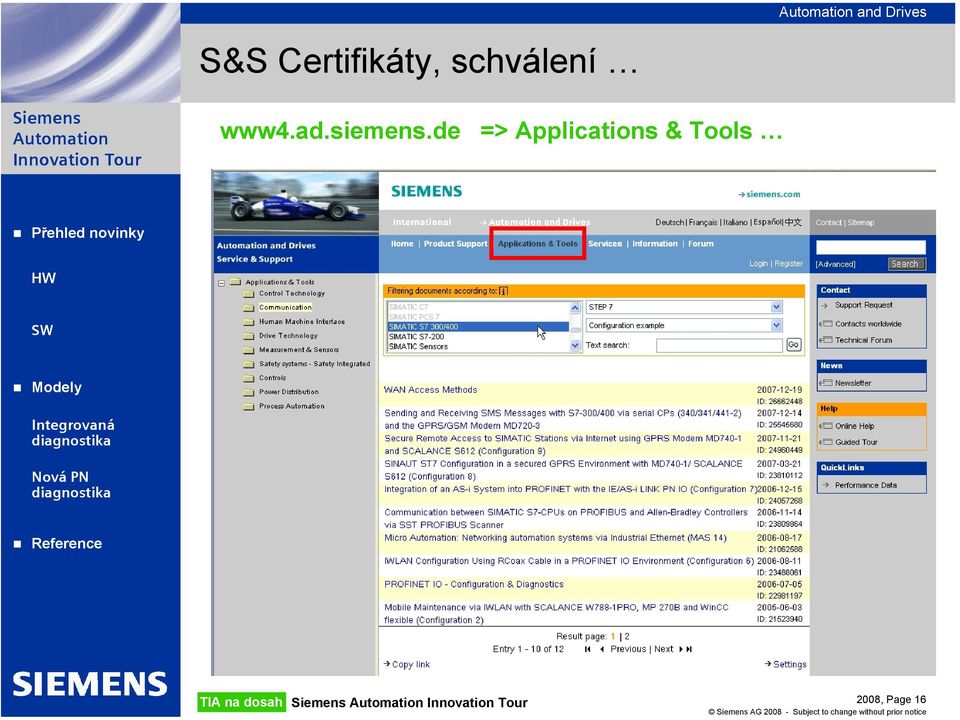

16 and Drives S&S Certifikáty, schválení www4.ad.siemens.de => Applications & Tools 2008, Page 16

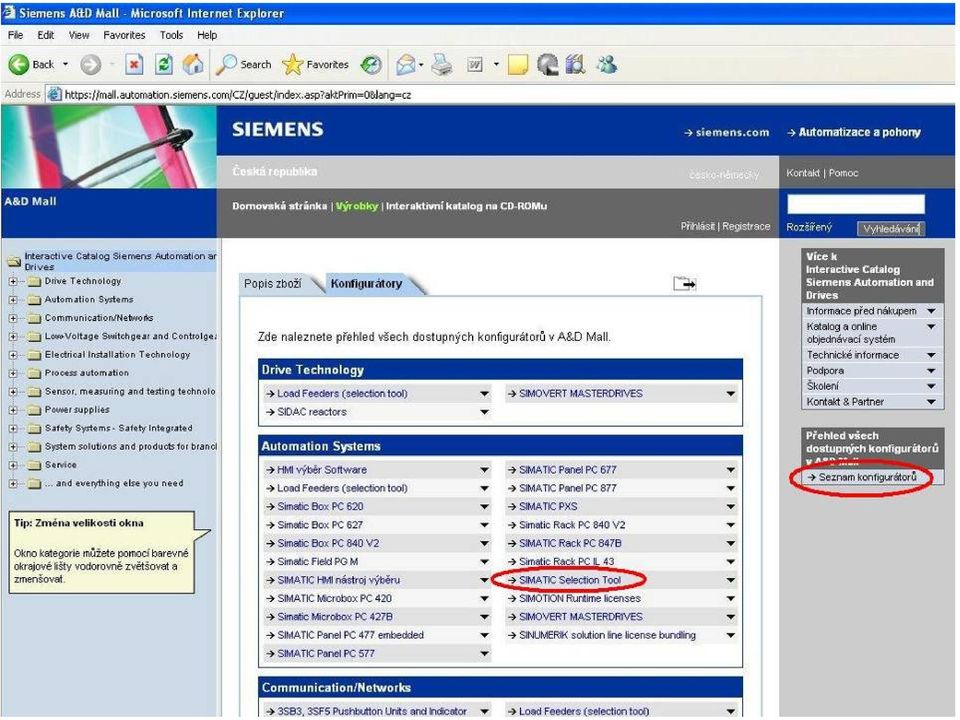

17 and Drives Co je k dispozici Přehledové prospekty základní přehled vlastností a typů DVD A&D Produkty a systémy obraz internetu + doplňkové informace Internet Prezentace z Konfigurátory Aktualizované prospekty v CZ web: A&D Mall Elektronický Katalog CA 01 ET200 CFG Tool new V , Page 17

18 and Drives Co je k dispozici Přehledové prospekty základní přehled vlastností a typů Prospekty, katalogy DVD A&D Produkty a systémy obraz internetu + doplňkové informace Internet [/sw, /dp..] Prezentace z Konfigurátory web: A&D Mall Elektronický Katalog CA 01 ET200 CFG Tool new V , Page 18

19 and Drives SIMATIC PG/ , Page 19

20 and Drives SIMATIC Field PG M New Field PG M2 Premium: 6ES7713-1BB1x-0xxx Standard: 6ES7713-0AA0x-0xxx K dodání od: Q1/2008 / PG K dodání v různém stupni naplnění licencemi na vývojová prostředí: STEP 7 Professional/Basic STEP 5 včetně EPROM adapteru a S5-AG kabelu STEP 7-Micro/WIN WinCC flexible Advanced a včetně dalšího uživatelského software pro běžné činnosti: vypalování multimédia archivace a zálohování 2008, Page 20

21 SIMATIC Programming devices SIMATIC Field PG M2 and Drives / PG Premium 2.2GHz Intel Core 2 Duo (T7500) Multi-standard DVD-RW 15" SXGA+ display (1400x1050) 160GB hard disk S-ATA 1x 2GB DDR2 RAM (expandable up to 4GB) Zahrejte si a poznejte všechny vyhody SIMATIC PG : Standard 2.0GHz Intel Core 2 Duo (T7250) Multi Standard DVD-RW 15" XGA display (1024x768) 100GB hard disk S-ATA 1x GB DDR2 RAM (expandable up to 4GB) Vlastnosti Vysoká výkonnost, vícejádrové Intel procesory, větší HDD i operační paměť 2008, Page 21

22 and Drives Vzdálená správa - TeleService TS Adapter IE analog modem TS Adapter IE s ISDN TeleService V6.1 TeleService V6.1 upgrade 6ES EM00-0XA0 6ES ED00-0XA0 6ES CE00-0YE0 6ES CE00-0YE4 / PG K dodaní od: 02/2007 více viz Customer support ID: , Page 22

23 and Drives Konfigurace systému Service PLC HMI PLC Telephone network TS Adapter / PG MPI/Ethernet Adapter TeleService TeleService Konfigurace Adapter II Adapter IE Vzdálená správa Vzdálená správa CPU X X Vzdálená správa & ovládání HMI X X Vzdálené spojení AS-AS X AS-PC X Zprávy Textové (SMS) X X 2008, Page 23

24 and Drives Vzdálená správa a servis HMI / PG WinCC flexible a option Sm@rtService Vzdálené Eth. služby pro operátorské panely pomocí Internet Explorer nebo přes Sm@rtClient WAN TS Adapter TeleService Adapter II TeleService Adapter IE Engineering station PC/PG No Yes Industrial Ethernet PROFIBUS 2008, Page 24

25 and Drives STEP 7 Software Packages options SIMATIC S7-200 STEP 7 Micro/WIN / PG SIMATIC S7-300 STEP 7 Lite Tele Service S7-PLCSIM SIMATIC S7-300 STEP 7 ALM S7-SCL CFC S7-GRAPH SIMATIC S7-400 ALM S7-HiGraph Modular PID Control Fuzzy Control DOCPRO Standard PID Control TeleService S7-PDIAG S7-PLCSIM PRODAVE MPI STEP 7 Professional 2008, Page 25

26 / PG SIMATIC Software SIMATIC STEP 7 STEP 7 V5.4 na trhu od 04/2006 STEP 7 V5.3 uvolnění 02/2004 STEP 7 V5.2 uvolnění 12/2002 STEP 7 V5.3 news: and Drives Nový licenční koncept (Floating licence & ALM) podpora Ethernet rozhraní nových CPU Integrace H-Options package Link na FAQs na Internetu přímo z Configu a NetPra 2008, Page 26

27 / PG SIMATIC Software SIMATIC STEP 7 STEP 7 V5.4 na trhu od 04/2006 STEP 7 V5.3 uvolnění 02/2004 STEP 7 V5.2 uvolnění 12/2002 STEP 7 V5.4 news: and Drives Přístupová oprávnění projektu: Chráněný projekt lze otevřít pouze autorizovanou osobou. Je třeba mít nainstalován SIMATIC Logon. CAx-Data Export/Import pro CAx Systemy přes XML formát (CAD- nebo CAE-Systémy) PROFINET IO: IRT funkce a nastavení Kompletní výčet viz: Entry ID , Page 27

28 / PG SIMATIC Software SIMATIC STEP 7 SIMATIC STEP 7 produkty a ProAgent SIMATIC STEP 7 Professional 2007 SR 3 SIMATIC STEP 7 V5.4 SP3 SIMATIC S7-SCL V5.3 SP3 SIMATIC S7-GRAPH V5.3 SP4 SIMATIC S7-PLCSIM V5.4 SIMATIC ProAgent and Drives Aktuální stav: 01/2008 Výhody Kontinuální vývoj a ochrana investic (žádný spec. upgrade kvůli MS Vista) Vysoká flexibilita i při simulaci PLC Rychlá lokalizace chyb v provozu 2008, Page 28

29 / PG SIMATIC Software SIMATIC STEP 7 Novinky Uvolněno pro MS Windows Vista Nové vlastnosti SIMATIC S7-PLCSIM V5.4: Podpora rozhraní MPI, PROFIBUS DP atcp/ip Rozšířní funkčnosti SIMATIC ProAgent Zobrazení SIMATIC S7-GRAPH sekvencí and Drives Výhody Kontinuální vývoj a ochrana investic (žádný spec. upgrade kvůli MS Vista) Vysoká flexibilita i při simulaci PLC Rychlá lokalizace chyb v provozu 2008, Page 29

30 and Drives Požadavky na diagnostiku Situace Požaduje se... Nezávislý přístup k datům odkudkoliv Rychlá lokalizace chyb Chybové hlášky v textové podobě a v různých jazycích Podrobná až na úroveň kanálů i přes různá síťová rozhraní (gateways) Užití běžných IT standardů Grafická zobrazování reálných topologií Preventivní a (dlouhodobé) sledování systému Cíl: Rychlé zprovoznění a vyšší pohotovost provozu 2008, Page 30

31 and Drives Diagnostika portfolio, možnosti Řešení v zařízení a systému Přímo na zařízení (LED, diagnostics buffer, atd.) HMI v úrovni provozu (systémová zařízení na panelu, panel PC, atd.) provozní HMI v úrovni provozu (provozní na panel PC, atd.) Další diagnostické možnosti HMI v úrovni provozu (maintenance station, atd.) Vývojovými nástroji (STEP 7 + tools online, atd.) , SMS Úroveň provozů i jednotlivých strojů Open, 2008, Page 31

32 and Drives Systémová Display on panel 1/12/2007 1/12/2007 Automatické generování systémových hlášek až do vizualizace Report system error = standardní automatická hardware Celoplošná, i přes rozhraní (gateways) Automatická lokalizace zdroje chyb Automatický výstup poruchy v textové podobě a v požadovaném jazyce na panel či obrazovku PC Včetně failsafe I/Os s integrovaným monitoringem senzorů a aktorů Efektivní vývoj aplikací a provozní pohotovost 2008, Page 32

33 and Drives Provozní (S7-PDIAG & ProAgent) Zobrazení a identifikace poruch v provozu Bez programovacích přístrojů a vývojových nástrojů Zobrazení v různých formách Optimalizace provozu a rychlá lokalizace chyb 2008, Page 33

34 Standardní IT mechanisy pro diagnostiku (web, SNMP, vzdálený přístup) Konfigurace Vytvoření VAT tabulky ve STEP 7 Dialog. okno vlatnosti -> VATtoWEB parametr!! Save and compile!! and Drives 2008, Page 34

35 and Drives Další A chcete více? Monitoring důležitých hodnot, preventivní údržba a sledování SIMATIC PC (teplota CPU, otáčky ventilátoru atd.) Hlášení zaslílaná přes nebo SMS Statistiky zpracované ve vizualizaci technologie Maintenance station informční centrum pro údržbu a servis stroje či celé technologie PC DiagMonitor WinCCflexible Sm@rtService SMS Další diagnostický servis globálně přístupná data přes PROFINET 2008, Page 35

36 and Drives PROFINET nabízí více Jednotná od LED až k u Hotové PROFIBUS diagnostické bloky použitelné i pro sítě PROFINET Přehledné schéma topologie sítě Úroveň provozů i jednotlivých strojů Preventivní údržba, např. plastové optiky (POF) Použití běžných IT funkcí ( , TCP/IP, Internet Explorer, SNMP, atd. PROFINET nabízi řadu variant) Open, 2008, Page 36

37 and Drives Nová pro PROFINET Diagnostický blok pro PROFINET (FB 126) Rychlé rozpoznání chyby a její odstranění Diagnostické funkce založené na standardech nezávislých na výrobci Modulární řešení lze kdykoliv rozšiřovat Přehledné zobrazení různých stavů OK minulá chyba minulý stop minulá deaktivace Vysoký komfort snadná obsluha Přehled a detailní informace o chybách, selhání chyba stop deaktivace Rychlá lokalizace chyb 2008, Page 37

38 and Drives Pohled na topologii sítě PROFINET Topology editor PROFINET a přehled na první pohled Používá standardní mechanismy pro mapování topologie Možnost Online/Offline srovnání topologie provozu Snadná orientace a pochopení komunikace v provozu pomocí tabulek grafů Přímý přístup do diagnostiky jednotlivých modulů přes topology editor Transparentnost sítě Vysoká pohotovost provozu díky rychlé lokalizaci problémů Rychlé zprovoznění a export dat pro dlouhodobější statistiky 2008, Page 38

39 Preventivní údržba plastové optiky Plastic Optical Fiber (POF) Dovnitř přímo k reálnému stavu kabelu Automatické zajištění informací o stavu sítě web rozhraní topology editor Diagnostické funkce topology editoru, dvě hladiny varování pro údržbu: Zařízení OK a Porucha zařízení Požadavek na údržbu žlutá Údržba nutná oranžová Ale zařízení je stále v provozu! Měření kvality signálu, útlumu Diagnostické funkce umožňují včasné zajištění náhradních dílů and Drives Jednoduchá údržba a dlouhodobé sledování 2008, Page 39

40 Snazší údržba díky I&M štítku Identification and maintenance (I&M) Identifikace zařízení založená na různých informacích jako je výrobce, sériové číslo Snazší údržba založená na údajích jako číslo provozu, datum instalace apod and Drives I&M data = standardizovaný soubor dat zařízení Jednotná struktura, umístění a přístup k těmto datům Jednodušší údržba a servis 2008, Page 40

41 Standardní IT mechanisy pro diagnostiku (web, SNMP, vzdálený přístup) Otevřená na síti Mnoho PLC i podřízených stanic má integrované web servery Snadný a přímý přístup k diagnostickým datům modulů standardními nástroji (internetový prohlížeč) Komfortní přístup k datům odkudkoliv, z Intra / Extra-netu hlášky Načtení specifických informací z PN device / PN controller přes SNMP Uživatelsky příjemné, efektivní and Drives IE/ASi Link PNIO S7-CPU Globálně dostupná data kdekoliv 2008, Page 41

42 and Drives Dotazy? Nabízíme moderní řešení pro průmyslovou automatizaci která splní všechny vaše požadavky Innovation Tour 2008, Page 42

43 and Drives PROFINET reference VW Zákazník: Sektor: Řešení: VW-Nutzfahrzeuge, Hanover, Germany Automotive PROFINET hned v několika aplikacích Zákazník: VW je největším výrobcem automobilů v Evropě a jedním z vedoucích výrobců celosvětově VW užitkové vozy (Commercial Vehicles) výrova v Hanoveru od 1956, různé modely PROFINET nasazen v několika různých aplikacích 2008, Page 43

44 and Drives PROFINET reference VW Závod výroby užitkových vozů VW v Hanoveru VyužitísítíPROFINET v závodě 2008, Page 44

45 and Drives PROFINET reference VW Zákazník: Sektor: Řešení: VW-Nutzfahrzeuge, Hanover, Germany Automotive PROFINET hned v několika aplikacích Dokončené aplikace v reálném provozu: Výroba chladičů PROFINET aplikace se standardními a failsafe prvky Centrální výškové regály pro uložení dílů karoserie Náhrada poruchových a častou údržbu vyžadujících vlečných kabelů Industrial WLAN technologie se svobodou pohybu bez kabeláže Finální montáž Mobilní montážní stanice s bezdrátovou PROFINET komunikací Hlukové testy na vibračním válci Standardní a failsafe PROFINET s krytím IP 65/ , Page 45

46 and Drives Profinet IO ve VW výroba chladičů 2008, Page 46

47 and Drives Profinet IO ve VW 2008, Page 47

48 and Drives PROFINET reference VW Live Demo VW video 2008, Page 48

49 and Drives Dnešní program Uvítání, představení modelů a technologie SIMATIC S7-300/400 SIMATIC /PG Přehled, novinky, ukázky Přestávka SIMATIC WinAC, SIMATIC PC SIMATIC ET200 Přehled, novinky, ukázky Přestávka HMI WinCC Maintenance Station WinCC DataMonitor WinCC flexible Sm@rtAccess WinCC flexible Sm@rtService Bezdrátový mobilní panel Závěrečné shrnutí Diskuse, večeře 13:00 13:30 Kosek; Vojanec 13:30 14:30 Kosek 14:30 14:45 14:45 15:45 Vojanec 15:45 16:00 16:00 17:00 Plachy 17: , Page 49

50 and and Drives Děkuji za pozornost Rostislav Kosek A&D AS tel A&D AS Průmyslové automatizační systémy

51 and Drives A&D AS Průmyslové řídicí systémy Linka technické podpory Česká republika Tel.: Celosvětově (německy/anglicky) Tel.: Předvedení produktů Výběr vhodného řešení Pomoc s nabídkou
