1 EN-CENTRUM s.r.o. Lidická Praha 5 MĚŘENÍ A LOKALIZACE INŽENÝRSKÝCH SÍTÍ TEL: , , FAX: SALES@ENCENTRUM.CZ Zaměření En-Centrum produktů a služeb OPTIKA (není zde uvedena) ENERGETIKA & ELEKTROTECHNIKA DATA & TELEKOMUNIKACE SLUŽBY

2 EN-CENTRUM, s.r.o. EN-CENTRUM, s.r.o. je od r.2005 jediné výhradní zastoupení společnosti MEGGER Ltd. v ČR a SR Historie EN-CENTRUM s.r.o. Ing. Petr Vitner jednatel společnosti Tel: EN-CENTRUM s.r.o. je obchodní společnost zaměřená na dodávky měřicích přístrojů, zkušebních zařízení a systémů do energetiky, telekomunikací a průmyslu. Společnost vznikla v roce 1998 a navázala na aktivní účast v těchto oblastech již od počátku 90 let. Společnost sídlí v kancelářích ve středu Prahy a její rychle se rozvíjející části Smíchov. Zaměstnává 5 zaměstnanců na plný úvazek a spolupracuje s prodejci a obchodními společnostmi po celé České republice, stejně jako ve Slovenské Republice. Běžně pokrýváme trhy České a Slovenské republiky, v dalších případech trhy východo-evropských států jako Maďarsko, Polsko, země bývalé Jugoslávie, Bulharsko, Rumunsko, atp. KONTAKTY: přímé tel. Ing. Petr Vitner...jednatel společnosti Mgr.Jiřina Pospíšilová...ředitelka společnosti Vladimír Heřman...manažer společnosti Jiří Pospíšil...manažer společnosti Hana Moučková...manažerka společnosti EN-CENTRUM, s.r.o., Lidická 66, Praha 5, ČR, tel: , fax: , sales@encentrum.cz

3 8850 Lokátor kabelů a potrubí Vysílač Přijímač Pracovní frekvence 82315Hz,, 815Hz Vysílací frekvence 82315Hz - vysoká Anténní režim maximální, minimální výchylka nízká (zadat při objednávce max, nebo min) Přizpůsobení zátěži smyčky automaticky 5Ω.2kΩ Zvuková indikace bzučák s měnitelnou výškou tónu Výstupní výkon normální zvýšený Velikost signálu analog max. nebo nula 815Hz 0,5W 1,0W Nastavení citlivosti ruční nastavení 82315Hz 0,5W 1,0W Dynamický rozsah 126 db Napájení 8 C Duracell baterii Měření hloubky ručně: triangulační 45 metodou Životnost baterií 36 hod. Napájení 8 AA Duracell baterií Pracovní teploty 20 C..+55 C Životnost baterií 80 hod. Rozměry 43x19x16 cm Pracovní teploty -20 C..+55 C Hmotnost 2,8 Kg. kg Rozměry 33 x7,6 x7,6 Volitelné příslušenství induktor pro připojení na Hmotnost 0.77 kg kabely pod napětím hebný induktor Volitelné příslušenství klešťový induktor pevné nebo ohebné kleště pro měření na kabelech pod napětím vysílací sondy na vyhledávání litinových a nekovových potrubí RYCOM zástupce pro ČR a SR: EN-CENTRUM, s.r.o. Lidická 66, Praha 5 Tel: , Fax sales@encentrum.cz

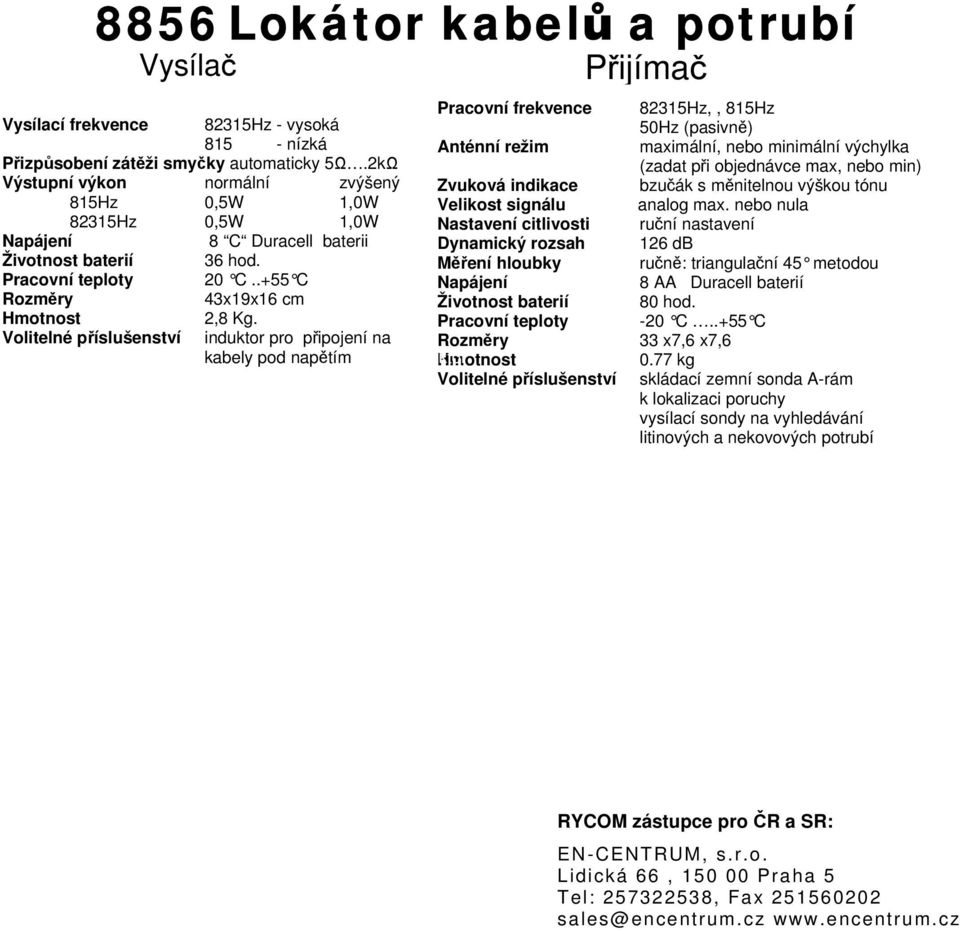

4 8856 Lokátor kabelů a potrubí Vysílač Přijímač Pracovní frekvence 82315Hz,, 815Hz Vysílací frekvence 82315Hz - vysoká 50Hz (pasivně) nízká Anténní režim maximální, nebo minimální výchylka Přizpůsobení zátěži smyčky automaticky 5Ω.2kΩ (zadat při objednávce max, nebo min) Výstupní výkon normální zvýšený Zvuková indikace bzučák s měnitelnou výškou tónu 815Hz 0,5W 1,0W Velikost signálu analog max. nebo nula 82315Hz 0,5W 1,0W Nastavení citlivosti ruční nastavení Napájení 8 C Duracell baterii Dynamický rozsah 126 db Životnost baterií 36 hod. Měření hloubky ručně: triangulační 45 metodou Pracovní teploty 20 C..+55 C Napájení 8 AA Duracell baterií Rozměry 43x19x16 cm Životnost baterií 80 hod. Hmotnost 2,8 Kg. kg Pracovní teploty -20 C..+55 C Volitelné příslušenství induktor pro připojení na Rozměry 33 x7,6 x7,6 kabely pod napětím hebný induktor Hmotnost 0.77 kg klešťový induktor Volitelné příslušenství skládací zemní sonda A-rám k lokalizaci poruchy vysílací sondy na vyhledávání litinových a nekovových potrubí RYCOM zástupce pro ČR a SR: EN-CENTRUM, s.r.o. Lidická 66, Praha 5 Tel: , Fax sales@encentrum.cz

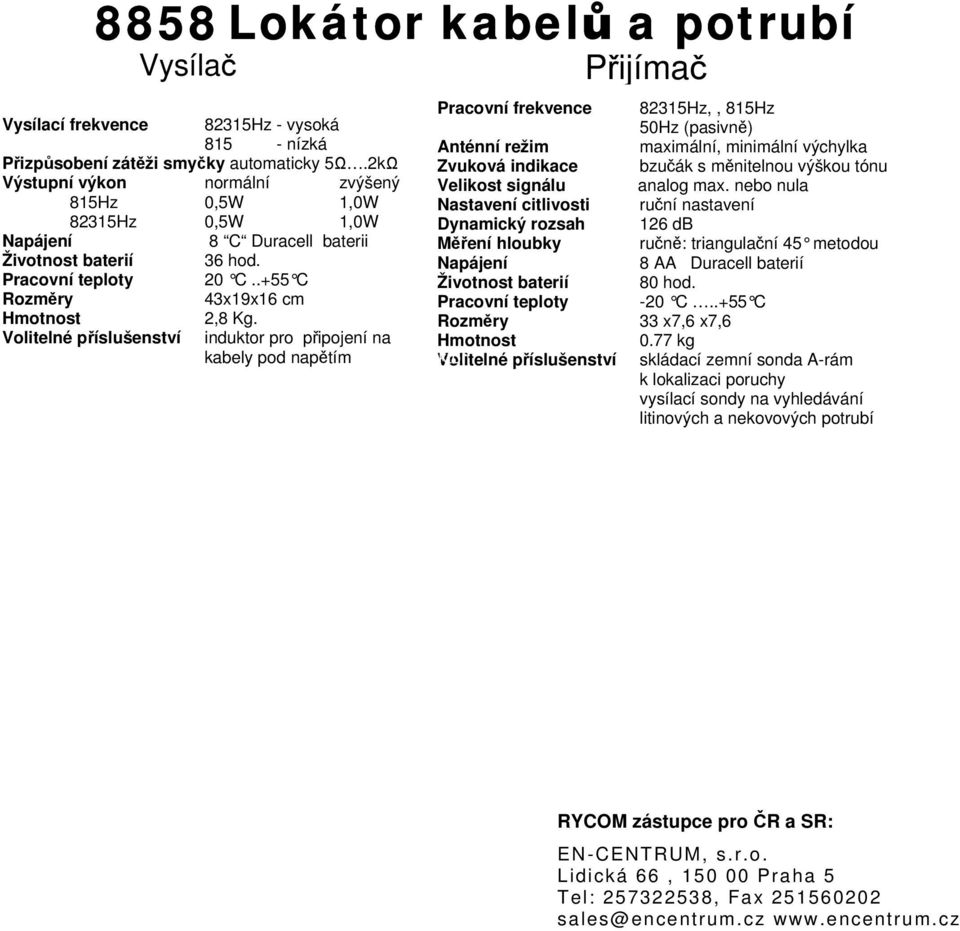

5 8858 Lokátor kabelů a potrubí Vysílač Přijímač Pracovní frekvence 82315Hz,, 815Hz Vysílací frekvence 82315Hz - vysoká 50Hz (pasivně) nízká Anténní režim maximální, minimální výchylka Přizpůsobení zátěži smyčky automaticky 5Ω.2kΩ Zvuková indikace bzučák s měnitelnou výškou tónu Výstupní výkon normální zvýšený Velikost signálu analog max. nebo nula 815Hz 0,5W 1,0W Nastavení citlivosti ruční nastavení 82315Hz 0,5W 1,0W Dynamický rozsah 126 db Napájení 8 C Duracell baterii Měření hloubky ručně: triangulační 45 metodou Životnost baterií 36 hod. Napájení 8 AA Duracell baterií Pracovní teploty 20 C..+55 C Životnost baterií 80 hod. Rozměry 43x19x16 cm Pracovní teploty -20 C..+55 C Hmotnost 2,8 Kg. kg Rozměry 33 x7,6 x7,6 Volitelné příslušenství induktor pro připojení na Hmotnost 0.77 kg kabely pod napětím hebný induktor Volitelné příslušenství klešťový induktor skládací zemní sonda A-rám k lokalizaci poruchy vysílací sondy na vyhledávání litinových a nekovových potrubí RYCOM zástupce pro ČR a SR: EN-CENTRUM, s.r.o. Lidická 66, Praha 5 Tel: , Fax sales@encentrum.cz

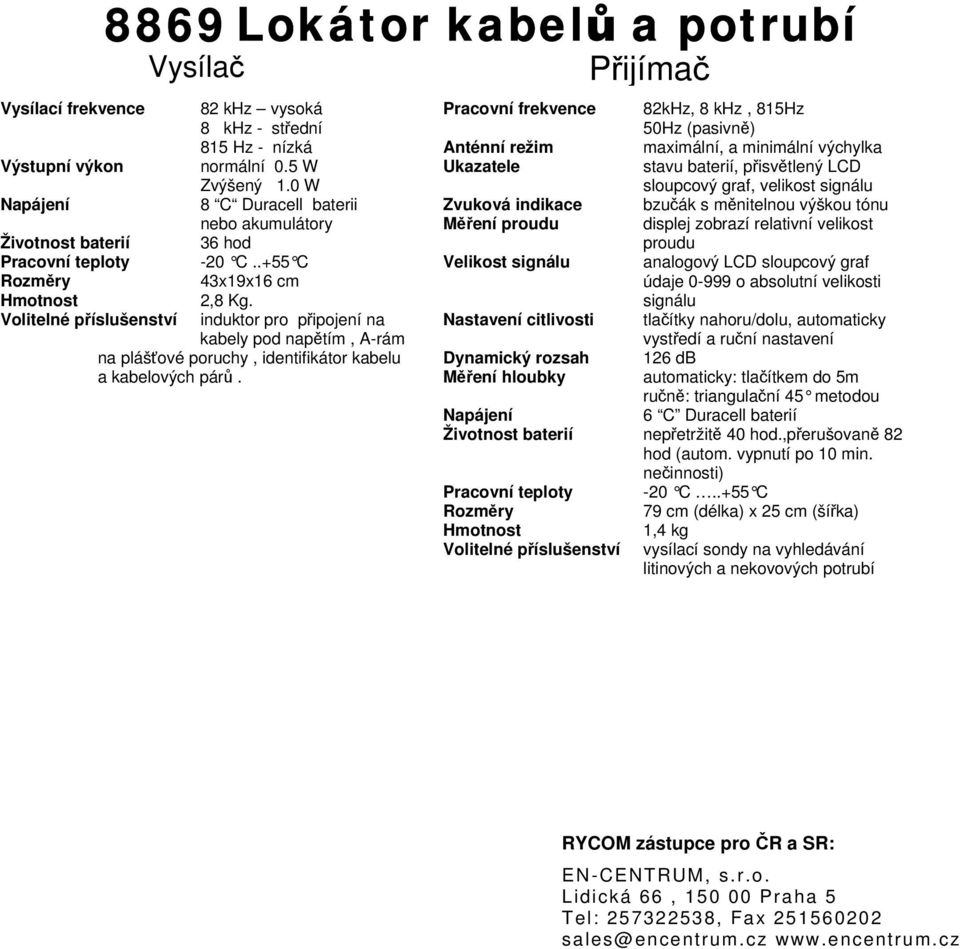

6 8869 Lokátor kabelů a potrubí Vysílač Vysílací frekvence 82 khz vysoká 8 khz - střední 815 Hz - nízká Výstupní výkon normální 0.5 W Zvýšený 1.0 W Napájení 8 C Duracell baterii nebo akumulátory Životnost baterií 36 hod Pracovní teploty -20 C..+55 C Rozměry 43x19x16 cm Hmotnost 2,8 Kg. Volitelné příslušenství ohinduktor pro připojení na kabely pod napětím, A-rám na plášťové poruchy, identifikátor kabelu a kabelových párů.bný Přijímač Pracovní frekvence 82kHz, 8 khz, 815Hz 50Hz (pasivně) Anténní režim maximální, a minimální výchylka Ukazatele stavu baterií, přisvětlený LCD sloupcový graf, velikost signálu Zvuková indikace bzučák s měnitelnou výškou tónu Měření proudu displej zobrazí relativní velikost proudu Velikost signálu analogový LCD sloupcový graf údaje o absolutní velikosti signálu Nastavení citlivosti tlačítky nahoru/dolu, automaticky vystředí a ruční nastavení Dynamický rozsah 126 db Měření hloubky automaticky: tlačítkem do 5m ručně: triangulační 45 metodou Napájení 6 C Duracell baterií Životnost baterií nepřetržitě 40 hod.,přerušovaně 82 hod (autom. vypnutí po 10 min. nečinnosti) Pracovní teploty -20 C..+55 C Rozměry 79 cm (délka) x 25 cm (šířka) Hmotnost 1,4 kg Volitelné příslušenství vysílací sondy na vyhledávání litinových a nekovových potrubí RYCOM zástupce pro ČR a SR: EN-CENTRUM, s.r.o. Lidická 66, Praha 5 Tel: , Fax sales@encentrum.cz

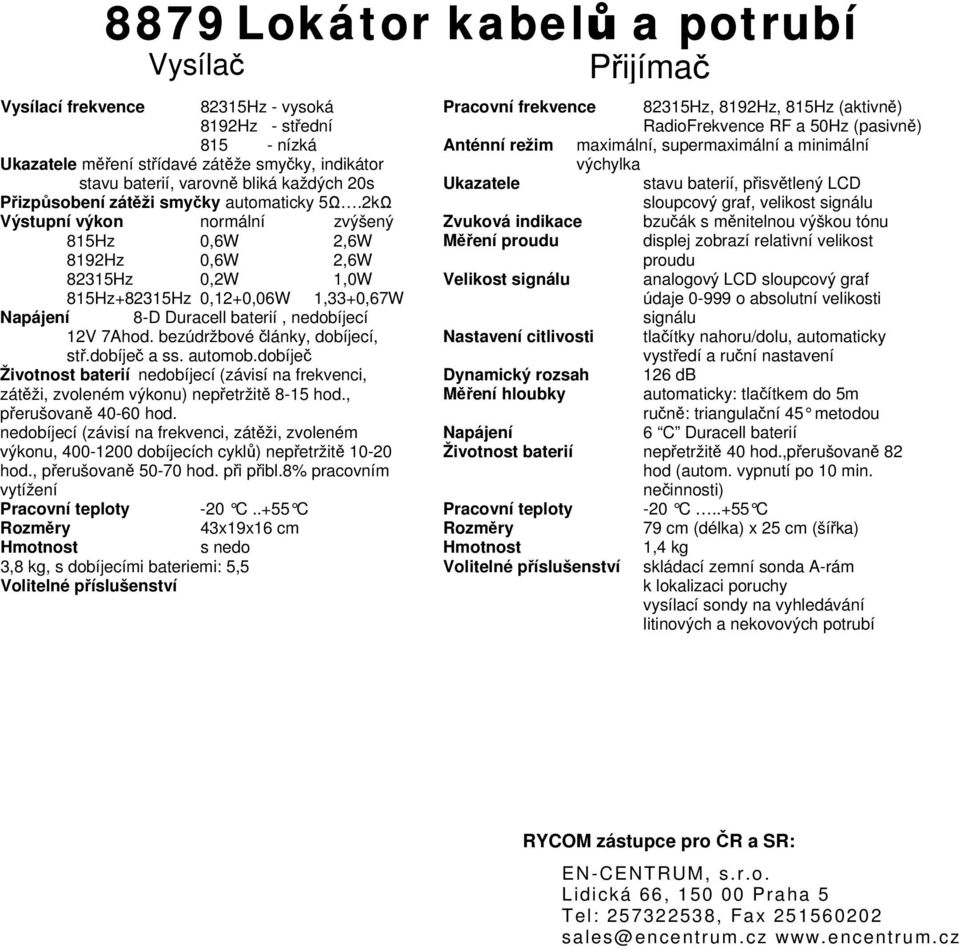

7 8879 Lokátor kabelů a potrubí Vysílač Vysílací frekvence 82315Hz - vysoká 8192Hz - střední nízká Ukazatele měření střídavé zátěže smyčky, indikátor stavu baterií, varovně bliká každých 20s Přizpůsobení zátěži smyčky automaticky 5Ω.2kΩ Výstupní výkon normální zvýšený 815Hz 0,6W 2,6W 8192Hz 0,6W 2,6W 82315Hz 0,2W 1,0W 815Hz+82315Hz 0,12+0,06W 1,33+0,67W Napájení 8-D Duracell baterií, nedobíjecí 12V 7Ahod. bezúdržbové články, dobíjecí, stř.dobíječ a ss. automob.dobíječ Životnost baterií nedobíjecí (závisí na frekvenci, zátěži, zvoleném výkonu) nepřetržitě 8-15 hod., přerušovaně hod. nedobíjecí (závisí na frekvenci, zátěži, zvoleném výkonu, dobíjecích cyklů) nepřetržitě hod., přerušovaně hod. při přibl.8% pracovním vytížení Pracovní teploty -20 C..+55 C Rozměry 43x19x16 cm Hmotnost s nedobíjecími bateriemi: 3,8 kg, s dobíjecími bateriemi: 5,5 kg Volitelné příslušenství ohebný induktor klešťový induktor Přijímač Pracovní frekvence 82315Hz, 8192Hz, 815Hz (aktivně) RadioFrekvence RF a 50Hz (pasivně) Anténní režim maximální, supermaximální a minimální výchylka Ukazatele stavu baterií, přisvětlený LCD sloupcový graf, velikost signálu Zvuková indikace bzučák s měnitelnou výškou tónu Měření proudu displej zobrazí relativní velikost proudu Velikost signálu analogový LCD sloupcový graf údaje o absolutní velikosti signálu Nastavení citlivosti tlačítky nahoru/dolu, automaticky vystředí a ruční nastavení Dynamický rozsah 126 db Měření hloubky automaticky: tlačítkem do 5m ručně: triangulační 45 metodou Napájení 6 C Duracell baterií Životnost baterií nepřetržitě 40 hod.,přerušovaně 82 hod (autom. vypnutí po 10 min. nečinnosti) Pracovní teploty -20 C..+55 C Rozměry 79 cm (délka) x 25 cm (šířka) Hmotnost 1,4 kg Volitelné příslušenství skládací zemní sonda A-rám k lokalizaci poruchy vysílací sondy na vyhledávání litinových a nekovových potrubí RYCOM zástupce pro ČR a SR: EN-CENTRUM, s.r.o. Lidická 66, Praha 5 Tel: , Fax sales@encentrum.cz

8 8880 Lokátor kabelů, potrubí a směru k poruše Vysílač Přijímač Vysílací frekvence 82315Hz - vysoká 8192Hz - střední nízká Ukazatele měření střídavé zátěže smyčky, indikátor stavu baterií, varovně bliká každých 20s Přizpůsobení zátěži smyčky automaticky 5Ω.2kΩ Výstupní výkon normální zvýšený 815Hz 0,6W 2,6W 8192Hz 0,6W 2,6W 82315Hz 0,2W 1,0W 815Hz+82315Hz 0,12+0,06W 1,33+0,67W Napájení 8-D Duracell baterií, nedobíjecí 12V 7Ahod. bezúdržbové články, dobíjecí, stř.dobíječ a ss. automob.dobíječ Životnost baterií nedobíjecí (závisí na frekvenci, zátěži, zvoleném výkonu) nepřetržitě 8-15 hod., přerušovaně hod. nedobíjecí (závisí na frekvenci, zátěži, zvoleném výkonu, dobíjecích cyklů) nepřetržitě hod., přerušovaně hod. při přibl.8% pracovním vytížení Pracovní teploty -20 C..+55 C Rozměry 43x19x16 cm Hmotnost s nedobíjecími bateriemi: 3,8 kg, s dobíjecími bateriemi: 5,5 kg Volitelné příslušenství ohebný induktor klešťový induktor Pracovní frekvence 82315Hz, 8192Hz, 815Hz (aktivně) RadioFrekvence RF a 50Hz (pasivně) Anténní režim maximální, supermaximální a minimální výchylka Ukazatele stavu baterií, přisvětlený LCD sloupcový graf, velikost signálu, směrové indikátory k poruše Zvuková indikace bzučák s měnitelnou výškou tónu Měření proudu displej zobrazí relativní velikost proudu Velikost signálu analogový LCD sloupcový graf údaje o absolutní velikosti signálu Nastavení citlivosti tlačítky nahoru/dolu, automaticky vystředí a ruční nastavení Dynamický rozsah 126 db Měření hloubky automaticky: tlačítkem do 5m ručně: triangulační 45 metodou Napájení 6 C Duracell baterií Životnost baterií nepřetržitě 40 hod.,přerušovaně 82 hod (autom. vypnutí po 10 min. nečinnosti) Pracovní teploty -20 C..+55 C Rozměry 79 cm (délka) x 25 cm (šířka) Hmotnost 1,4 kg Volitelné příslušenství skládací zemní sonda A-rám k lokalizaci poruchy vysílací sondy na vyhledávání litinových a nekovových potrubí RYCOM zástupce pro ČR a SR: EN-CENTRUM, s.r.o. Lidická 66, Praha 5 Tel: , Fax sales@encentrum.cz

9 8890 pasivní lokátor markerů 8890 pasivní elektromagnetický lokátor přesně vyhledává šest různých frekvencí markerů značkovačů inž. sítí značkovače inženýrských sítí o energetických o telekomunikačních o kabelové televize o vodohospodářských o kanalizačních o plynových tři různé citlivosti lokalizace skenovací režim lokalizace digitální displej s přisvětlením sklápěcí senzor = snadný transpor jednoduché ovládání 8891 pasivní elektromagnetický lokátor volitelně 1 až 6 frekvencí na přání univerzálnost s ohledem na použití shodná konstrukce jako 8890 RYCOM zástupce pro ČR a SR: EN-CENTRUM, s.r.o. Lidická 66, Praha 5 Tel: , Fax sales@encentrum.cz

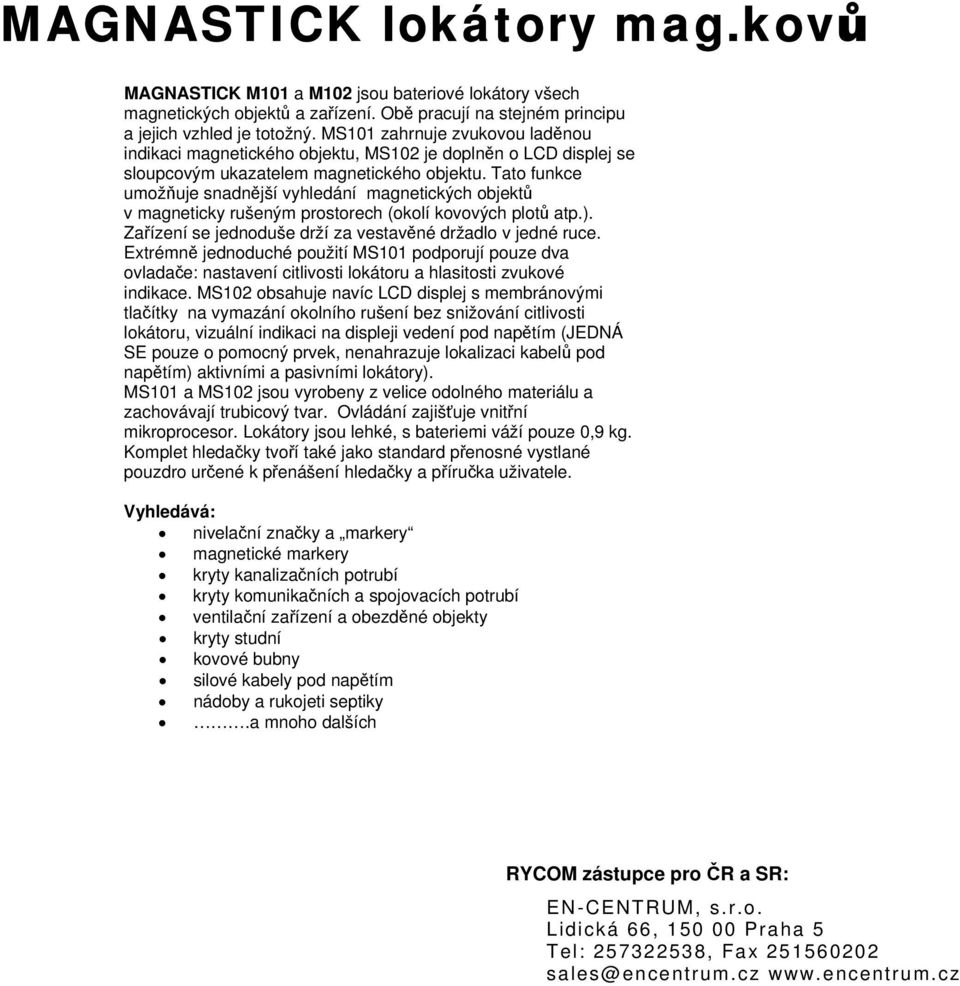

10 MAGNASTICK lokátory mag.kovů MAGNASTICK M101 a M102 jsou bateriové lokátory všech magnetických objektů a zařízení. Obě pracují na stejném principu a jejich vzhled je totožný. MS101 zahrnuje zvukovou laděnou indikaci magnetického objektu, MS102 je doplněn o LCD displej se sloupcovým ukazatelem magnetického objektu. Tato funkce umožňuje snadnější vyhledání magnetických objektů v magneticky rušeným prostorech (okolí kovových plotů atp.). Zařízení se jednoduše drží za vestavěné držadlo v jedné ruce. Extrémně jednoduché použití MS101 podporují pouze dva ovladače: nastavení citlivosti lokátoru a hlasitosti zvukové indikace. MS102 obsahuje navíc LCD displej s membránovými tlačítky na vymazání okolního rušení bez snižování citlivosti lokátoru, vizuální indikaci na displeji vedení pod napětím (JEDNÁ SE pouze o pomocný prvek, nenahrazuje lokalizaci kabelů pod napětím) aktivními a pasivními lokátory). MS101 a MS102 jsou vyrobeny z velice odolného materiálu a zachovávají trubicový tvar. Ovládání zajišťuje vnitřní mikroprocesor. Lokátory jsou lehké, s bateriemi váží pouze 0,9 kg. Komplet hledačky tvoří také jako standard přenosné vystlané pouzdro určené k přenášení hledačky a příručka uživatele. Vyhledává: nivelační značky a markery magnetické markery kryty kanalizačních potrubí kryty komunikačních a spojovacích potrubí ventilační zařízení a obezděné objekty kryty studní kovové bubny silové kabely pod napětím nádoby a rukojeti septiky.a mnoho dalších RYCOM zástupce pro ČR a SR: EN-CENTRUM, s.r.o. Lidická 66, Praha 5 Tel: , Fax sales@encentrum.cz

11 SPIRENT E2550 ruční reflektometr všech typů metalických kabelů a vedení Technické údaje Rozsahy měření: 0-10 m, 0-30 m, m, m, m m a automatické přepínání rozsahů Přesnost: + 1 % z rozsahu Rozlišovací schopnost: 1 % z rozsahu Rychlost šíření: nastavitelná 0,30 až 0,99 po 0,01 ZISK: nastavitelný v 8 stupních po 6dB Popis pulsu 5 V vrch./vrch. na rozpojeném obvodu Výstupní impedance: 25 Ω, 50 Ω, 75 Ω, 100 Ω přepínatelná Šířka pulsu: automaticky závislá na zvoleném rozsahu Vzorkování: 1 x sek. po 5 min. bez stlačeného tlačítka Vypnutí přístroje: automatické po 5 minutách Baterie: nestlačení tlačítka 6 x AA baterie, Mg-alkal., nebo Ni- Cd Jmenovitá napětí baterie: 9 V pro Mg-alkal. a 7,2 V pro Ni-Cd Indikace nízkých baterií: 6,5 V jmen. Spotřeba baterií s přisvětlením: 80 ma jmen. Spotřeba baterií s přisvětlením: 120 ma jmen. Bezpečnost: vyhovuje IEC 1010 Napěťová ochrana: 250V stř./ss. a vyzváněcí tóny Rozměry: 190 x 90 x 54 mm Hmotnost: 0,6 kg s bateriemi Vodiče: 2 m Popis Displej: 128 x 62 mm grafický LCD SPIRENT E2550 je ruční bateriový zaměřovač kabelových Materiál pouzdra: poruch, reflektometr s pevnou časovou základnou, který Konektory: ABS a polykarbonát 2 x 4 mm bezpečnostní svorky přesně vypátrá poruchy na kabelech. Je určen pro měření na většině typů kabelů, od telekomunikačních kabelů, dvoj-linek, Odolnost proti nárazu: Odolnost proti pádu: podle IEC podle IEC přes koaxiální vedení CATV, CCTV rozvodů až po silové nn Odolnost proti vibracím: podle IEC elektrické vodiče, kabely, elektrické instalace a rozvody. Odolnost proti úderu: podle IEC 1010 klauzule 8.2 ROZSAH PRACOVNÍCH TEPLOT: -15 C až +50 C SPIRENT E2550 je usazen do robustní odolné skříňky a dodáván s přenosnou brašnou s prostorem pro měřící vodiče a Nízké teploty: podle IEC ROZSAH SKLADOVÝCH TEPLOT:-20 C až +70 C blokovací filtr. Na obrázku je přístroj zobrazen z čelního pohledu, s přehledným a rozměrným displejem s přisvětlením, Vlhký ohřev: podle IEC Suchý ohřev: podle IEC membránovými ovládacími tlačítky, včetně ovládání vyrovnání výchylky. Ve spodní části přístroje vzadu je místo pro Standardní příslušenství zahrnuje: přenosnou brašnu, měřicí napájecí baterie, přístupné po odstranění víka jištěného vodiče se svorkami (pár), český manuál, 6 x AA baterie, Mgalkal. dvěma šrouby. Přístroj mohou napájet baterie Mg-alkalické nedobíjecí, nebo Ni-Cd -dobíjecí. Volitelné příslušenství: E2501 blokovací filtr na připojení kabelu Hlavni rysy Snadné ovládání a provoz Membránová tlačítka Nízká hmotnost jen 0,6kg Nastavitelný činitel rychlosti šíření 0,3-0,99 Ovládání vyrovnání na blízké poruchy a vedení pod napětím Dlouhé a krátké rozsahy s vysokým rozlišením na nejmenších rozsazích kabelu Obr.2 Příklad odezvy odbočky z kabelu a přerušený konec Automatické vypínání REFERENCE: Český telecom, a.s., ČD, s.p., AŽD Praha, Množství referencí v ČR a SK,TS-Nový Jičín, TS-Klatovy, TS-Slaný, TS-Náchod, TS-Liberec, TS- Přehledný LCD grafický displej s přisvětlenílovna Jablonec n.nisou, SLUMEKO Kopřivnice, Osvětlení Plzeň, Kabe- Děčín,.. EN-CENTRUM, s.r.o., Lidická 66, Praha 5, tel: , fax: , sales@encentrum.cz, URL:

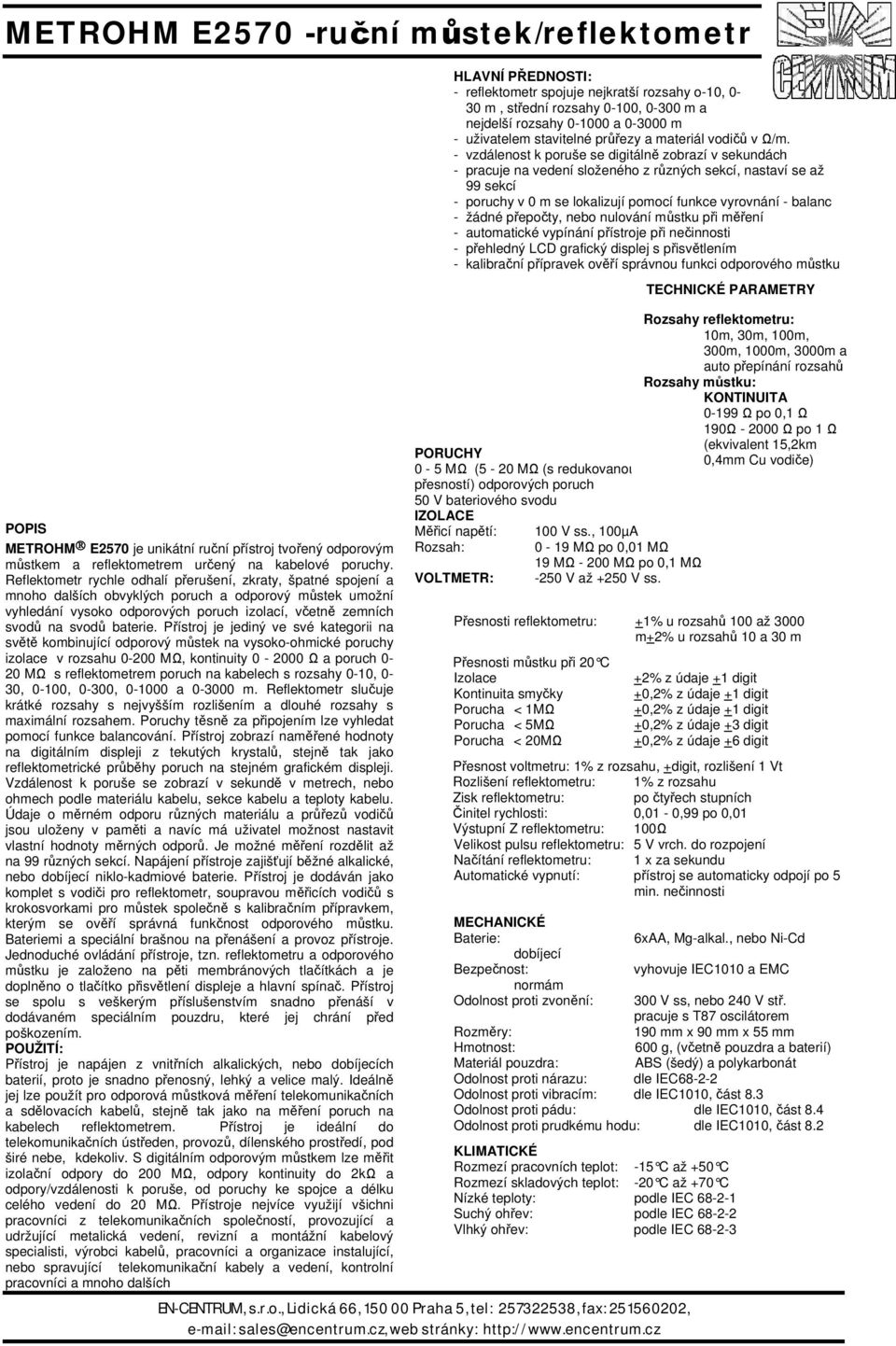

12 METROHM E2570 -ruční můstek/reflektometr POPIS METROHM E2570 je unikátní ruční přístroj tvořený odporovým můstkem a reflektometrem určený na kabelové poruchy. Reflektometr rychle odhalí přerušení, zkraty, špatné spojení a mnoho dalších obvyklých poruch a odporový můstek umožní vyhledání vysoko odporových poruch izolací, včetně zemních svodů na svodů baterie. Přístroj je jediný ve své kategorii na světě kombinující odporový můstek na vysoko-ohmické poruchy izolace v rozsahu MΩ, kontinuity Ω a poruch 0-20 MΩ s reflektometrem poruch na kabelech s rozsahy 0-10, 0-30, 0-100, 0-300, a m. Reflektometr slučuje krátké rozsahy s nejvyšším rozlišením a dlouhé rozsahy s maximální rozsahem. Poruchy těsně za připojením lze vyhledat pomocí funkce balancování. Přístroj zobrazí naměřené hodnoty na digitálním displeji z tekutých krystalů, stejně tak jako reflektometrické průběhy poruch na stejném grafickém displeji. Vzdálenost k poruše se zobrazí v sekundě v metrech, nebo ohmech podle materiálu kabelu, sekce kabelu a teploty kabelu. Údaje o měrném odporu různých materiálu a průřezů vodičů jsou uloženy v paměti a navíc má uživatel možnost nastavit vlastní hodnoty měrných odporů. Je možné měření rozdělit až na 99 různých sekcí. Napájení přístroje zajišťují běžné alkalické, nebo dobíjecí niklo-kadmiové baterie. Přístroj je dodáván jako komplet s vodiči pro reflektometr, soupravou měřicích vodičů s krokosvorkami pro můstek společně s kalibračním přípravkem, kterým se ověří správná funkčnost odporového můstku. Bateriemi a speciální brašnou na přenášení a provoz přístroje. Jednoduché ovládání přístroje, tzn. reflektometru a odporového můstku je založeno na pěti membránových tlačítkách a je doplněno o tlačítko přisvětlení displeje a hlavní spínač. Přístroj se spolu s veškerým příslušenstvím snadno přenáší v dodávaném speciálním pouzdru, které jej chrání před poškozením. POUŽITÍ: Přístroj je napájen z vnitřních alkalických, nebo dobíjecích baterií, proto je snadno přenosný, lehký a velice malý. Ideálně jej lze použít pro odporová můstková měření telekomunikačních a sdělovacích kabelů, stejně tak jako na měření poruch na kabelech reflektometrem. Přístroj je ideální do telekomunikačních ústředen, provozů, dílenského prostředí, pod širé nebe, kdekoliv. S digitálním odporovým můstkem lze měřit izolační odpory do 200 MΩ, odpory kontinuity do 2kΩ a odpory/vzdálenosti k poruše, od poruchy ke spojce a délku celého vedení do 20 MΩ. Přístroje nejvíce využijí všichni pracovníci z telekomunikačních společností, provozující a udržující metalická vedení, revizní a montážní kabelový specialisti, výrobci kabelů, pracovníci a organizace instalující, nebo spravující telekomunikační kabely a vedení, kontrolní pracovníci a mnoho dalších PORUCHY 0-5 MΩ (5-20 MΩ (s redukovanou přesností) odporových poruch 50 V bateriového svodu IZOLACE Měřicí napětí: 100 V ss., 100µA Rozsah: HLAVNÍ PŘEDNOSTI: - reflektometr spojuje nejkratší rozsahy o-10, 0-30 m, střední rozsahy 0-100, m a nejdelší rozsahy a m - uživatelem stavitelné průřezy a materiál vodičů v Ω/m. - vzdálenost k poruše se digitálně zobrazí v sekundách - pracuje na vedení složeného z různých sekcí, nastaví se až 99 sekcí - poruchy v 0 m se lokalizují pomocí funkce vyrovnání - balanc - žádné přepočty, nebo nulování můstku při měření - automatické vypínání přístroje při nečinnosti - přehledný LCD grafický displej s přisvětlením - kalibrační přípravek ověří správnou funkci odporového můstku VOLTMETR: 0-19 MΩ po 0,01 MΩ 19 MΩ MΩ po 0,1 MΩ -250 V až +250 V ss. EN-CENTRUM, s.r.o., Lidická 66, Praha 5, tel: , fax: , sales@encentrum.cz, web stránky: TECHNICKÉ PARAMETRY Přesnosti reflektometru: +1% u rozsahů 100 až 3000 m+2% u rozsahů 10 a 30 m Přesnosti můstku při 20 C Izolace Kontinuita smyčky Porucha < 1MΩ Porucha < 5MΩ Porucha < 20MΩ +2% z údaje +1 digit +0,2% z údaje +1 digit +0,2% z údaje +1 digit +0,2% z údaje +3 digit +0,2% z údaje +6 digit Přesnost voltmetru: 1% z rozsahu, +digit, rozlišení 1 Vt Rozlišení reflektometru: 1% z rozsahu Zisk reflektometru: po čtyřech stupních Činitel rychlosti: 0,01-0,99 po 0,01 Výstupní Z reflektometru: 100Ω Velikost pulsu reflektometru: 5 V vrch. do rozpojení Načítání reflektometru: 1 x za sekundu Automatické vypnutí: přístroj se automaticky odpojí po 5 min. nečinnosti MECHANICKÉ Baterie: 6xAA, Mg-alkal., nebo Ni-Cd dobíjecí Bezpečnost: vyhovuje IEC1010 a EMC normám Odolnost proti zvonění: 300 V ss, nebo 240 V stř. pracuje s T87 oscilátorem Rozměry: 190 mm x 90 mm x 55 mm Hmotnost: 600 g, (včetně pouzdra a baterií) Materiál pouzdra: ABS (šedý) a polykarbonát Odolnost proti nárazu: dle IEC Odolnost proti vibracím: dle IEC1010, část 8.3 Odolnost proti pádu: dle IEC1010, část 8.4 Odolnost proti prudkému hodu: dle IEC1010, část 8.2 KLIMATICKÉ Rozmezí pracovních teplot: -15 C až +50 C Rozmezí skladových teplot: -20 C až +70 C Nízké teploty: podle IEC Suchý ohřev: podle IEC Vlhký ohřev: podle IEC Rozsahy reflektometru: 10m, 30m, 100m, 300m, 1000m, 3000m a auto přepínání rozsahů Rozsahy můstku: KONTINUITA Ω po 0,1 Ω 190Ω Ω po 1 Ω (ekvivalent 15,2km 0,4mm Cu vodiče)

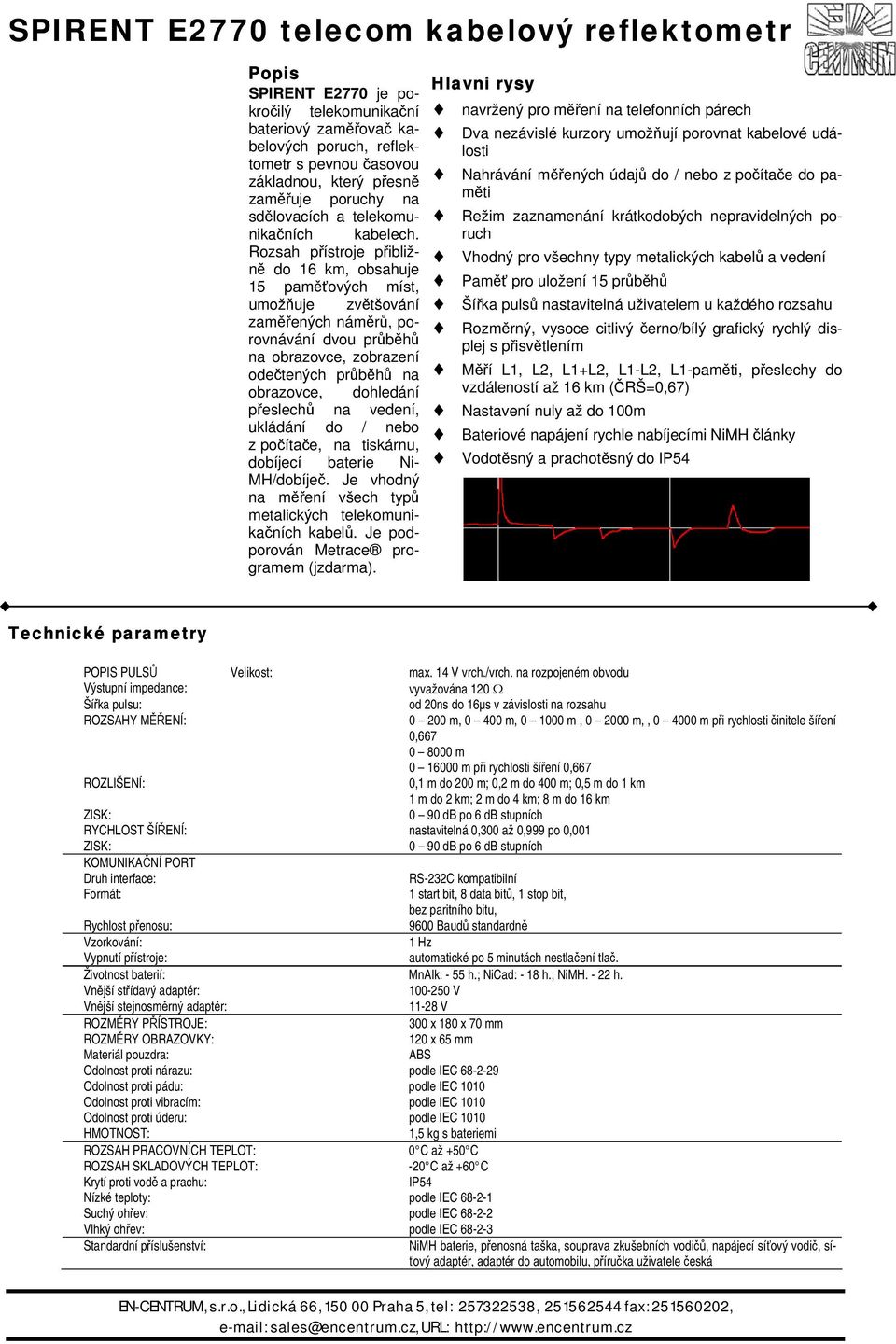

13 SPIRENT E2770 telecom kabelový reflektometr Popis SPIRENT E2770 je pokročilý telekomunikační bateriový zaměřovač kabelových poruch, reflektometr s pevnou časovou základnou, který přesně zaměřuje poruchy na sdělovacích a telekomunikačních kabelech. Rozsah přístroje přibližně do 16 km, obsahuje 15 paměťových míst, umožňuje zvětšování zaměřených náměrů, porovnávání dvou průběhů na obrazovce, zobrazení odečtených průběhů na obrazovce, dohledání přeslechů na vedení, ukládání do / nebo z počítače, na tiskárnu, dobíjecí baterie Ni- MH/dobíječ. Je vhodný na měření všech typů metalických telekomunikačních kabelů. Je podporován Metrace programem (jzdarma). Hlavni rysy navržený pro měření na telefonních párech Dva nezávislé kurzory umožňují porovnat kabelové události Nahrávání měřených údajů do / nebo z počítače do paměti Režim zaznamenání krátkodobých nepravidelných poruch Vhodný pro všechny typy metalických kabelů a vedení Paměť pro uložení 15 průběhů Šířka pulsů nastavitelná uživatelem u každého rozsahu Rozměrný, vysoce citlivý černo/bílý grafický rychlý displej s přisvětlením Měří L1, L2, L1+L2, L1-L2, L1-paměti, přeslechy do vzdáleností až 16 km (ČRŠ=0,67) Nastavení nuly až do 100m Bateriové napájení rychle nabíjecími NiMH články Vodotěsný a prachotěsný do IP54 Technické parametry POPIS PULSŮ Velikost: max. 14 V vrch./vrch. na rozpojeném obvodu Výstupní impedance: vyvažována 120 Ω Šířka pulsu: od 20ns do 16µs v závislosti na rozsahu ROZSAHY MĚŘENÍ: m, m, m, m,, m při rychlosti činitele šíření 0, m m při rychlosti šíření 0,667 ROZLIŠENÍ: 0,1 m do 200 m; 0,2 m do 400 m; 0,5 m do 1 km 1 m do 2 km; 2 m do 4 km; 8 m do 16 km ZISK: 0 90 db po 6 db stupních RYCHLOST ŠÍŘENÍ: nastavitelná 0,300 až 0,999 po 0,001 ZISK: 0 90 db po 6 db stupních KOMUNIKAČNÍ PORT Druh interface: RS-232C kompatibilní Formát: 1 start bit, 8 data bitů, 1 stop bit, bez paritního bitu, Rychlost přenosu: 9600 Baudů standardně Vzorkování: 1 Hz Vypnutí přístroje: automatické po 5 minutách nestlačení tlač. Životnost baterií: MnAlk: - 55 h.; NiCad: - 18 h.; NiMH h. Vnější střídavý adaptér: V Vnější stejnosměrný adaptér: V ROZMĚRY PŘÍSTROJE: 300 x 180 x 70 mm ROZMĚRY OBRAZOVKY: 120 x 65 mm Materiál pouzdra: ABS Odolnost proti nárazu: podle IEC Odolnost proti pádu: podle IEC 1010 Odolnost proti vibracím: podle IEC 1010 Odolnost proti úderu: podle IEC 1010 HMOTNOST: 1,5 kg s bateriemi ROZSAH PRACOVNÍCH TEPLOT: 0 C až +50 C ROZSAH SKLADOVÝCH TEPLOT: -20 C až +60 C Krytí proti vodě a prachu: IP54 Nízké teploty: podle IEC Suchý ohřev: podle IEC Vlhký ohřev: podle IEC Standardní příslušenství: NiMH baterie, přenosná taška, souprava zkušebních vodičů, napájecí síťový vodič, síťový adaptér, adaptér do automobilu, příručka uživatele česká EN-CENTRUM, s.r.o., Lidická 66, Praha 5, tel: , fax: , sales@encentrum.cz, URL:

14 Megger TDR1000/2 - reflektometr poruch kabelů HLAVNÍ PŘEDNOSTI: Snadné ovládání a provoz Pro Telekomunikační sítě TNV-3,nebo 300 V CAT II u silových kabelu Nevyžaduje blokovací filtr Nízká hmotnost jen 0,6kg Nastavitelný činitel rychlosti šíření od 0,01 až do 0,99 Automatické zaměření poruchy IP54 Automatické vypínání TECHNICKÉ PARAMETRY : Rozsahy měření: 10 m, 30 m, 100 m, 300 m, 1000 m 3000m. Přesnost: + 1 % z rozsahu Rozlišovací schopnost: 1 % z rozsahu Rychlost šíření: nastavitelná 0,01 až 0,99 po 0,01 ZISK: každý rozsah 4 stupně zesílení Popis pulsu: 5 V vrch./vrch. na rozpojeném obvodu Výstupní impedance: 25 Ω, 50 Ω, 75 Ω, 100 Ω přepínatelná Šířka pulsu: impedance 25Ω 50Ω 75Ω 100Ω POPIS MEGGER TDR1000/2 je ruční jednokanálový reflektometr kabelových poruch s monochromatickým displejem.vhodný je pro vyhledávání poruch na silových, koaxiálních ale i telekomunikačních kabelech a to diky možnosti nastaveni impedance 25,50,75 a 100 Ω. Rozsahy měření poruch jsou od 0-10 m až do m s možností vertikálního zesílení ve čtyřech krocích. TDR1000/2 používá systém eliminace mrtvé zóny TX NULL, který umožňuje zaměřit i velice blízkou poruchu od místa připojení. Další zajímavou funkcí je Fast Find key. Maximálně urychlí měřeni. Po zmačknutí jednoho tlačítka reflektometr automaticky vyhledá optimální měřící rozsah, nastaví zesílení a umístí kurzor na místo poruchy. POUŽITÍ Přístroj je určen k měření na všech metalických kabelech, silových, koaxiálních, sdělovacích, telekomunikačních. Jeho pomoc jistě ocení všichni pracovníci správy a údržby veřejného osvětlení, pracovníci údržby kabelových sítí rozvodných závodů, revizní technici zabývající se hledáním kabelových poruch a údržbou vedení, pracovníci kontrolních oddělení ověřující délku v zemi položeného vedení, nebo pracovníci výrobce kabelů kontrolující vyrobený, či uložený kabel, nebo jeho délku, v provozech, dílnách, pod širým nebem, prakticky kdekoliv. 10m 7ns 7ns 7ns 7ns 30m 20ns 20ns 20ns 20ns 100m 100ns 60ns 100ns 100ns 300m 300ns 120ns 170ns 300ns 1000m 1000ns 520ns 680ns 1000ns 3000m 3000ns 2020ns 2340ns 3000ns Vzorkování: 1s az 3 krat za sekundu TX Null: 0Ω až 120Ω Vypnutí přístroje: automatické po 5 minutách Baterie: 6 x AA baterie, Mg-alkal., nebo Ni- Cd Indikace nízkých baterií: 6,5 V jmen. Bezpečnost: vyhovuje IEC pro připojení max do 300V, CAT III, Rozměry: 230 x 115 x 48 mm Hmotnost: 0,6 kg s bateriemi Vodiče: 2 m Displej: 128 x 62 mm grafický LCD Materiál pouzdra: ABS a polykarbonát Konektory: 2 x 4 mm bezpečnostní svorky KLIMATICKÉ ÚDAJE Pracovní teplotní rozsah: Skladovací teplotní rozsah: -15 C +50 C -20 C do +75 C EN-CENTRUM, s.r.o., Lidická 66, Praha 5, tel: , fax: sales@encentrum.cz, web stránky:

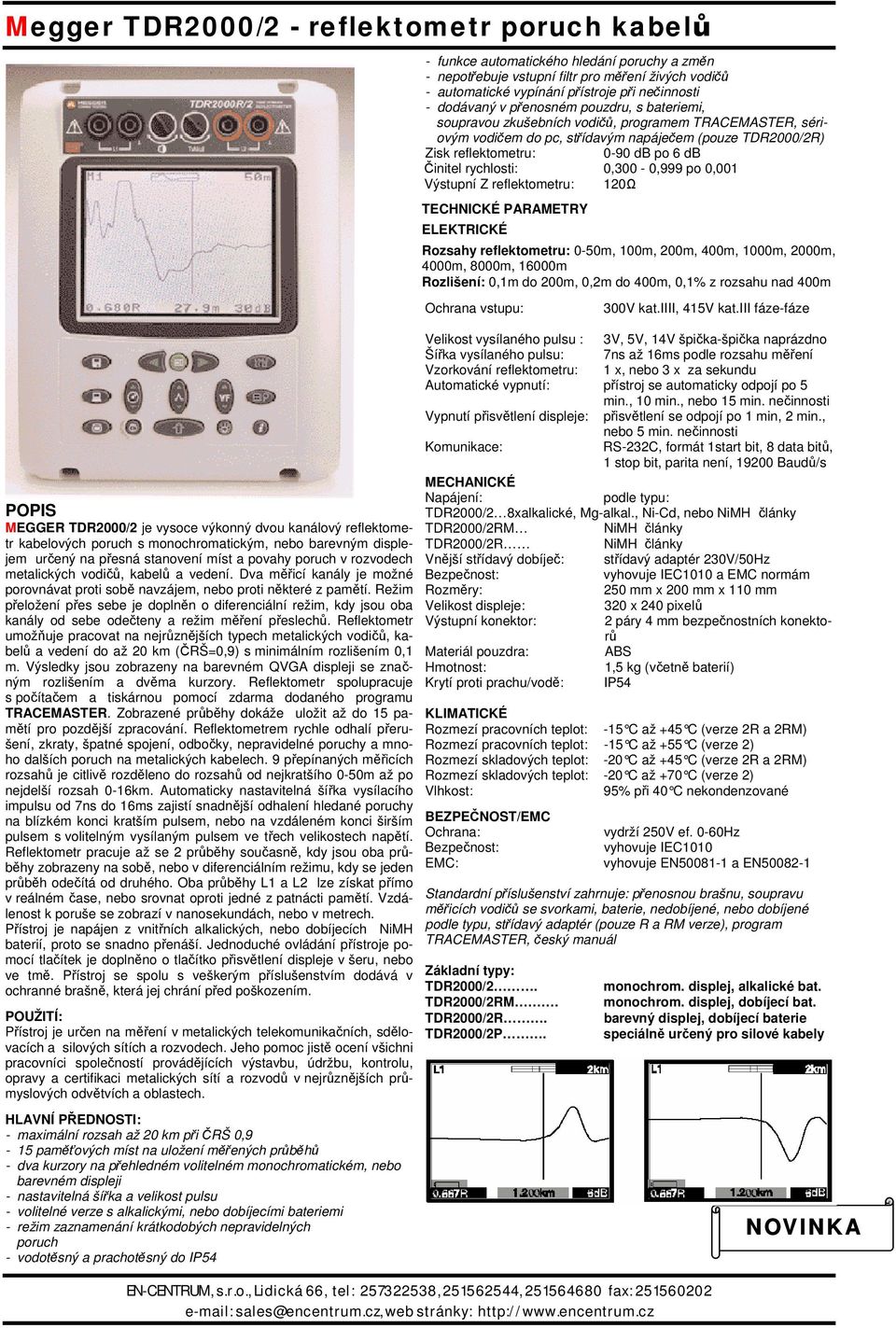

15 Megger TDR2000/2 - reflektometr poruch kabelů POPIS MEGGER TDR2000/2 je vysoce výkonný dvou kanálový reflektometr kabelových poruch s monochromatickým, nebo barevným displejem určený na přesná stanovení míst a povahy poruch v rozvodech metalických vodičů, kabelů a vedení. Dva měřicí kanály je možné porovnávat proti sobě navzájem, nebo proti některé z pamětí. Režim přeložení přes sebe je doplněn o diferenciální režim, kdy jsou oba kanály od sebe odečteny a režim měření přeslechů. Reflektometr umožňuje pracovat na nejrůznějších typech metalických vodičů, kabelů a vedení do až 20 km (ČRŠ=0,9) s minimálním rozlišením 0,1 m. Výsledky jsou zobrazeny na barevném QVGA displeji se značným rozlišením a dvěma kurzory. Reflektometr spolupracuje s počítačem a tiskárnou pomocí zdarma dodaného programu TRACEMASTER. Zobrazené průběhy dokáže uložit až do 15 pamětí pro pozdější zpracování. Reflektometrem rychle odhalí přerušení, zkraty, špatné spojení, odbočky, nepravidelné poruchy a mnoho dalších poruch na metalických kabelech. 9 přepínaných měřicích rozsahů je citlivě rozděleno do rozsahů od nejkratšího 0-50m až po nejdelší rozsah 0-16km. Automaticky nastavitelná šířka vysílacího impulsu od 7ns do 16ms zajistí snadnější odhalení hledané poruchy na blízkém konci kratším pulsem, nebo na vzdáleném konci širším pulsem s volitelným vysílaným pulsem ve třech velikostech napětí. Reflektometr pracuje až se 2 průběhy současně, kdy jsou oba průběhy zobrazeny na sobě, nebo v diferenciálním režimu, kdy se jeden průběh odečítá od druhého. Oba průběhy L1 a L2 lze získat přímo v reálném čase, nebo srovnat oproti jedné z patnácti pamětí. Vzdálenost k poruše se zobrazí v nanosekundách, nebo v metrech. Přístroj je napájen z vnitřních alkalických, nebo dobíjecích NiMH baterií, proto se snadno přenáší. Jednoduché ovládání přístroje pomocí tlačítek je doplněno o tlačítko přisvětlení displeje v šeru, nebo ve tmě. Přístroj se spolu s veškerým příslušenstvím dodává v ochranné brašně, která jej chrání před poškozením. POUŽITÍ: Přístroj je určen na měření v metalických telekomunikačních, sdělovacích a silových sítích a rozvodech. Jeho pomoc jistě ocení všichni pracovníci společností provádějících výstavbu, údržbu, kontrolu, opravy a certifikaci metalických sítí a rozvodů v nejrůznějších průmyslových odvětvích a oblastech. HLAVNÍ PŘEDNOSTI: - maximální rozsah až 20 km při ČRŠ 0,9-15 paměťových míst na uložení měřených průběhů - dva kurzory na přehledném volitelném monochromatickém, nebo barevném displeji - nastavitelná šířka a velikost pulsu - volitelné verze s alkalickými, nebo dobíjecími bateriemi - režim zaznamenání krátkodobých nepravidelných poruch - vodotěsný a prachotěsný do IP54 - funkce automatického hledání poruchy a změn - nepotřebuje vstupní filtr pro měření živých vodičů - automatické vypínání přístroje při nečinnosti - dodávaný v přenosném pouzdru, s bateriemi, soupravou zkušebních vodičů, programem TRACEMASTER, sériovým vodičem do pc, střídavým napáječem (pouze TDR2000/2R) Zisk reflektometru: 0-90 db po 6 db Činitel rychlosti: 0,300-0,999 po 0,001 Výstupní Z reflektometru: 120Ω TECHNICKÉ PARAMETRY ELEKTRICKÉ Rozsahy reflektometru: 0-50m, 100m, 200m, 400m, 1000m, 2000m, 4000m, 8000m, 16000m Rozlišení: 0,1m do 200m, 0,2m do 400m, 0,1% z rozsahu nad 400m Ochrana vstupu: 300V kat.iiii, 415V kat.iii fáze-fáze Velikost vysílaného pulsu : 3V, 5V, 14V špička-špička naprázdno Šířka vysílaného pulsu: 7ns až 16ms podle rozsahu měření Vzorkování reflektometru: 1 x, nebo 3 x za sekundu Automatické vypnutí: přístroj se automaticky odpojí po 5 min., 10 min., nebo 15 min. nečinnosti Vypnutí přisvětlení displeje: přisvětlení se odpojí po 1 min, 2 min., nebo 5 min. nečinnosti Komunikace: RS-232C, formát 1start bit, 8 data bitů, 1 stop bit, parita není, Baudů/s MECHANICKÉ Napájení: podle typu: TDR2000/2 8xalkalické, Mg-alkal., Ni-Cd, nebo NiMH články TDR2000/2RM NiMH články TDR2000/2R NiMH články Vnější střídavý dobíječ: střídavý adaptér 230V/50Hz Bezpečnost: vyhovuje IEC1010 a EMC normám Rozměry: 250 mm x 200 mm x 110 mm Velikost displeje: 320 x 240 pixelů Výstupní konektor: 2 páry 4 mm bezpečnostních konektorů Materiál pouzdra: ABS Hmotnost: 1,5 kg (včetně baterií) Krytí proti prachu/vodě: IP54 KLIMATICKÉ Rozmezí pracovních teplot: -15 C až +45 C (verze 2R a 2RM) Rozmezí pracovních teplot: -15 C až +55 C (verze 2) Rozmezí skladových teplot: -20 C až +45 C (verze 2R a 2RM) Rozmezí skladových teplot: -20 C až +70 C (verze 2) Vlhkost: 95% při 40 C nekondenzované BEZPEČNOST/EMC Ochrana: Bezpečnost: EMC: vydrží 250V ef. 0-60Hz vyhovuje IEC1010 vyhovuje EN a EN Standardní příslušenství zahrnuje: přenosnou brašnu, soupravu měřicích vodičů se svorkami, baterie, nedobíjené, nebo dobíjené podle typu, střídavý adaptér (pouze R a RM verze), program TRACEMASTER, český manuál Základní typy: TDR2000/2. TDR2000/2RM. TDR2000/2R. TDR2000/2P. EN-CENTRUM, s.r.o., Lidická 66, tel: , , fax: sales@encentrum.cz, web stránky: monochrom. displej, alkalické bat. monochrom. displej, dobíjecí bat. barevný displej, dobíjecí baterie speciálně určený pro silové kabely NOVINKA

16 Megger MPP řada vyhledávačů kabelových poruch - detektor rázů POPIS MPP1000 řada detektorů rázů jsou určeny k přesnému vyhledání poruch ve stíněných, podzemí uložených silových elektrických kabelech detekováním akustického pulsu, elektromagnetického pulsního pole a šířící se časové metody vycházející ze zapálené kabelové poruchy kabelu právě napájeného rázovým kabelovým generátorem. Detektory jsou snadno přenosný a jsou dodávány ve třech verzích. Základní MPP-1000 model bez sond, model MPP-1001 v kombinaci s jednou sondou a MPP-1002 v kombinaci se dvěma sondami. Verze s jednou sondou a detektorem umožňuje měřit v těchto režimech: detekci akustického pulsu (výboje) a měření velikosti akustického signálu měření časového zpoždění mezi akustickým a elektromagnetickým signálem vypočítání relativní vzdálenosti k poruše Verze se dvěma sondami a detektorem umožňuje měřit v těchto režimech: detekci akustického pulsu (výboje) a měření velikosti akustického signálu měření časového zpoždění mezi akustickým a elektromagnetickým signálem vypočítání relativní vzdálenosti k poruše určení směru k poruše Detektory spolupracují s libovolným rázovým generátorem od libovolného výrobce. PRACOVNÍ REŽIMY: Pulsní režim : Akustický pulsní režim se automaticky nastaví pokud do jednotky není připojen žádný půdní mikrofon. Přístroj na displeji zobrazí velikost akustického plsního signálu. Tento režim je užitečný pro ověření místa kabelu pod zemí, zda opravdu stojíme nad kabelem. Režim s jedním připojeným mikrofonem : Tento režim se automaticky nastaví pokud je do jednotky připojen jediný půdní mikrofon. Obsluha se přemístí do blízkosti poruchy např. pomocí předběžného zaměření poruchy silovým kabelovým reflektometrem MEGGER TDR2000/2P na odpojeném kabelu). Podmínkou přesného vyhledání poruchy je důkladná znalost trasy zkoušeného kabelu (např. hledačkami kabelů a potrubí RYCOM 8858/8868/8869/8879/8880). Režim se dvěma připojenými mikrofony. Tento režim se automaticky nastaví pokud jsou do jednotky připojeny dva půdní mikrofony. Stejně jako při hledání s jedním mikrofonem se obsluha přemístí do blízkosti poruchy.po detekci elektromagnetického pulsu přístroj měří pět následujících veličin. Relativní síla elektromagnetického pulsu je změřena a zobrazena na displeji Velikost akustického pulsu přijatého jedním mikrofonem. Velikost akustického pulsu přijatého druhým mikrofonem. Časové zpoždění mezi vzniklým elektromagnetickým pulsem a jedním mikrofonem přijatým akustickým pulsem. Časové zpoždění mezi vzniklým elektromagnetickým pulsem a druhým mikrofonem přijatým akustickým pulsem. Technické parametry: Pracovní režim: Pulsní režim Režim s jedním mikrofonem Režim se dvěma mikrofony Rozsah: 0 až 99,9 ms Přesnost: 0,1 ms Displej: displej z tekutých krystalů s přisvětlením Akustický zisk: manuální Elektromagneticky zisk : automatický Akustické pásmo: 125 až 1000MHz 500 až 1000MHz Teplotní rozsahy: Pracovní: -20 C C Skladovací: -40 C C Rozsahy vlhkosti: <95% RH nezkondenzované Krytí : IP54 Napájení: 8x 1,5V AA baterií Rozměry: Hmotnost : 203 mm x 165 mm x 83 mm 1 kg EN-CENTRUM, s.r.o., Lidická 66, Praha 5, tel: , fax: sales@encentrum.cz, web stránky:

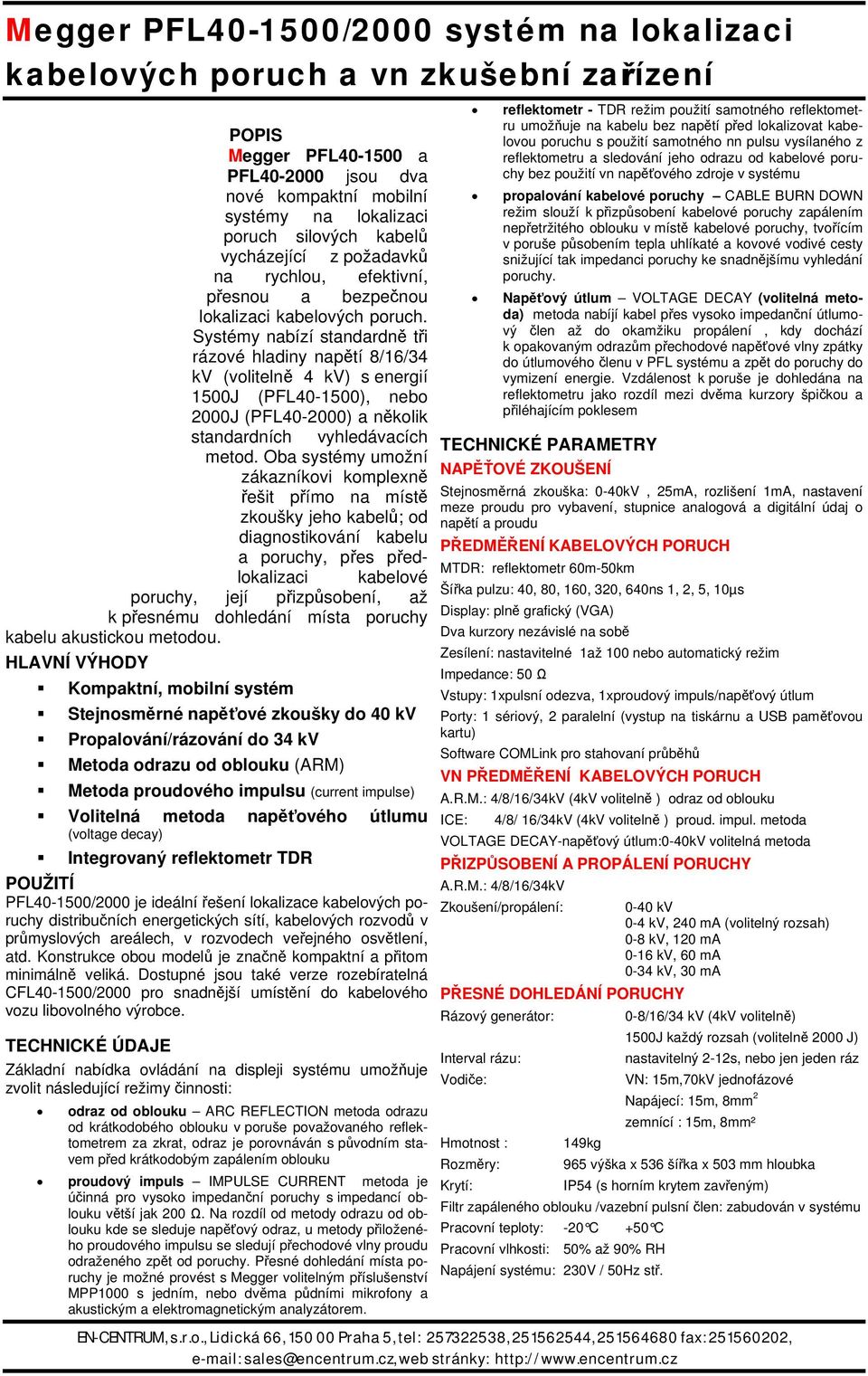

17 Megger PFL /2000 systém na lokalizaci kabelových poruch a vn zkušební zařízení POPIS Megger PFL a PFL jsou dva nové kompaktní mobilní systémy na lokalizaci poruch silových kabelů vycházející z požadavků na rychlou, efektivní, přesnou a bezpečnou lokalizaci kabelových poruch. Systémy nabízí standardně tři rázové hladiny napětí 8/16/34 kv (volitelně 4 kv) s energií 1500J (PFL ), nebo 2000J (PFL ) a několik standardních vyhledávacích metod. Oba systémy umožní zákazníkovi komplexně řešit přímo na místě zkoušky jeho kabelů; od diagnostikování kabelu a poruchy, přes předlokalizaci kabelové poruchy, její přizpůsobení, až k přesnému dohledání místa poruchy kabelu akustickou metodou. HLAVNÍ VÝHODY Kompaktní, mobilní systém Stejnosměrné napěťové zkoušky do 40 kv Propalování/rázování do 34 kv Metoda odrazu od oblouku (ARM) Metoda proudového impulsu (current impulse) Volitelná metoda napěťového útlumu (voltage decay) Integrovaný reflektometr TDR POUŽITÍ PFL /2000 je ideální řešení lokalizace kabelových poruchy distribučních energetických sítí, kabelových rozvodů v průmyslových areálech, v rozvodech veřejného osvětlení, atd. Konstrukce obou modelů je značně kompaktní a přitom minimálně veliká. Dostupné jsou také verze rozebíratelná CFL /2000 pro snadnější umístění do kabelového vozu libovolného výrobce. TECHNICKÉ ÚDAJE Základní nabídka ovládání na displeji systému umožňuje zvolit následující režimy činnosti: odraz od oblouku ARC REFLECTION metoda odrazu od krátkodobého oblouku v poruše považovaného reflektometrem za zkrat, odraz je porovnáván s původním stavem před krátkodobým zapálením oblouku proudový impuls IMPULSE CURRENT metoda je účinná pro vysoko impedanční poruchy s impedancí oblouku větší jak 200 Ω. Na rozdíl od metody odrazu od oblouku kde se sleduje napěťový odraz, u metody přiloženého proudového impulsu se sledují přechodové vlny proudu odraženého zpět od poruchy. Přesné dohledání místa poruchy je možné provést s Megger volitelným příslušenství MPP1000 s jedním, nebo dvěma půdními mikrofony a akustickým a elektromagnetickým analyzátorem. reflektometr - TDR režim použití samotného reflektometru umožňuje na kabelu bez napětí před lokalizovat kabelovou poruchu s použití samotného nn pulsu vysílaného z reflektometru a sledování jeho odrazu od kabelové poruchy bez použití vn napěťového zdroje v systému propalování kabelové poruchy CABLE BURN DOWN režim slouží k přizpůsobení kabelové poruchy zapálením nepřetržitého oblouku v místě kabelové poruchy, tvořícím v poruše působením tepla uhlíkaté a kovové vodivé cesty snižující tak impedanci poruchy ke snadnějšímu vyhledání poruchy. Napěťový útlum VOLTAGE DECAY (volitelná metoda) metoda nabíjí kabel přes vysoko impedanční útlumový člen až do okamžiku propálení, kdy dochází k opakovaným odrazům přechodové napěťové vlny zpátky do útlumového členu v PFL systému a zpět do poruchy do vymizení energie. Vzdálenost k poruše je dohledána na reflektometru jako rozdíl mezi dvěma kurzory špičkou a přiléhajícím poklesem TECHNICKÉ PARAMETRY NAPĚŤOVÉ ZKOUŠENÍ Stejnosměrná zkouška: 0-40kV, 25mA, rozlišení 1mA, nastavení meze proudu pro vybavení, stupnice analogová a digitální údaj o napětí a proudu PŘEDMĚŘENÍ KABELOVÝCH PORUCH MTDR: reflektometr 60m-50km Šířka pulzu: 40, 80, 160, 320, 640ns 1, 2, 5, 10µs Display: plně grafický (VGA) Dva kurzory nezávislé na sobě Zesílení: nastavitelné 1až 100 nebo automatický režim Impedance: 50 Ω Vstupy: 1xpulsní odezva, 1xproudový impuls/napěťový útlum Porty: 1 sériový, 2 paralelní (vystup na tiskárnu a USB paměťovou kartu) Software COMLink pro stahovaní průběhů VN PŘEDMĚŘENÍ KABELOVÝCH PORUCH A.R.M.: 4/8/16/34kV (4kV volitelně ) odraz od oblouku EN-CENTRUM, s.r.o., Lidická 66, Praha 5, tel: , , fax: , sales@encentrum.cz, web stránky: ICE: 4/8/ 16/34kV (4kV volitelně ) proud. impul. metoda VOLTAGE DECAY-napěťový útlum:0-40kv volitelná metoda PŘIZPŮSOBENÍ A PROPÁLENÍ PORUCHY A.R.M.: 4/8/16/34kV Zkoušení/propálení: PŘESNÉ DOHLEDÁNÍ PORUCHY Rázový generátor: Interval rázu: Vodiče: Hmotnost : Rozměry: Krytí: 149kg 0-40 kv 0-4 kv, 240 ma (volitelný rozsah) 0-8 kv, 120 ma 0-16 kv, 60 ma 0-34 kv, 30 ma 0-8/16/34 kv (4kV volitelně) 1500J každý rozsah (volitelně 2000 J) nastavitelný 2-12s, nebo jen jeden ráz VN: 15m,70kV jednofázové Napájecí: 15m, 8mm 2 zemnící : 15m, 8mm² 965 výška x 536 šířka x 503 mm hloubka IP54 (s horním krytem zavřeným) Filtr zapáleného oblouku /vazební pulsní člen: zabudován v systému Pracovní teploty: -20 C +50 C Pracovní vlhkosti: 50% až 90% RH Napájení systému: 230V / 50Hz stř.

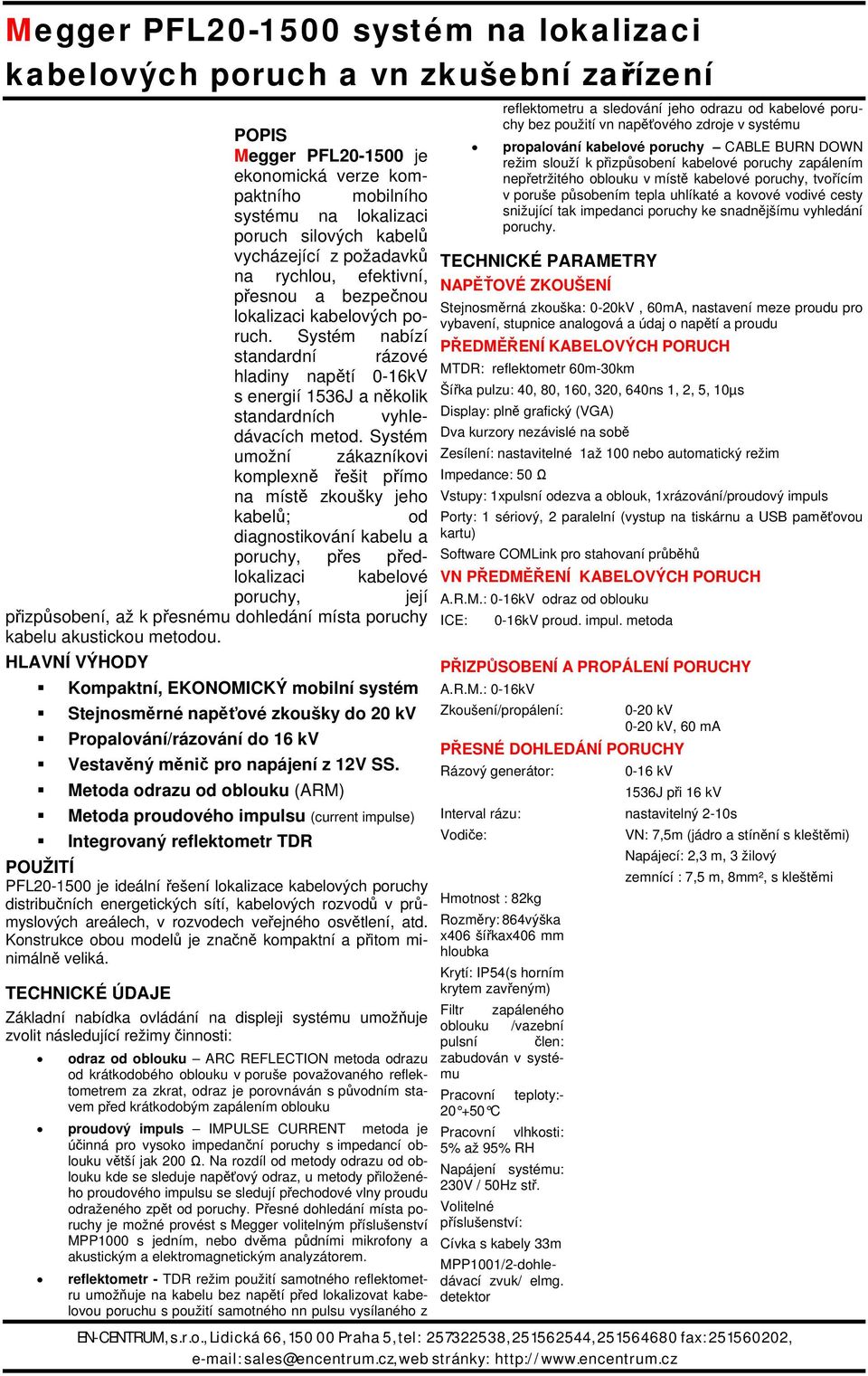

18 Megger PFL systém na lokalizaci kabelových poruch a vn zkušební zařízení POPIS Megger PFL je ekonomická verze kompaktního mobilního systému na lokalizaci poruch silových kabelů vycházející z požadavků na rychlou, efektivní, přesnou a bezpečnou lokalizaci kabelových poruch. Systém nabízí standardní rázové hladiny napětí 0-16kV s energií 1536J a několik standardních vyhledávacích metod. Systém umožní zákazníkovi komplexně řešit přímo na místě zkoušky jeho kabelů; od diagnostikování kabelu a poruchy, přes předlokalizaci kabelové poruchy, její přizpůsobení, až k přesnému dohledání místa poruchy kabelu akustickou metodou. HLAVNÍ VÝHODY Kompaktní, EKONOMICKÝ mobilní systém Stejnosměrné napěťové zkoušky do 20 kv Propalování/rázování do 16 kv Vestavěný měnič pro napájení z 12V SS. Metoda odrazu od oblouku (ARM) Metoda proudového impulsu (current impulse) Integrovaný reflektometr TDR POUŽITÍ PFL je ideální řešení lokalizace kabelových poruchy distribučních energetických sítí, kabelových rozvodů v průmyslových areálech, v rozvodech veřejného osvětlení, atd. Konstrukce obou modelů je značně kompaktní a přitom minimálně veliká. TECHNICKÉ ÚDAJE Základní nabídka ovládání na displeji systému umožňuje zvolit následující režimy činnosti: odraz od oblouku ARC REFLECTION metoda odrazu od krátkodobého oblouku v poruše považovaného reflektometrem za zkrat, odraz je porovnáván s původním stavem před krátkodobým zapálením oblouku proudový impuls IMPULSE CURRENT metoda je účinná pro vysoko impedanční poruchy s impedancí oblouku větší jak 200 Ω. Na rozdíl od metody odrazu od oblouku kde se sleduje napěťový odraz, u metody přiloženého proudového impulsu se sledují přechodové vlny proudu odraženého zpět od poruchy. Přesné dohledání místa poruchy je možné provést s Megger volitelným příslušenství MPP1000 s jedním, nebo dvěma půdními mikrofony a akustickým a elektromagnetickým analyzátorem. reflektometr - TDR režim použití samotného reflektometru umožňuje na kabelu bez napětí před lokalizovat kabelovou poruchu s použití samotného nn pulsu vysílaného z reflektometru a sledování jeho odrazu od kabelové poruchy bez použití vn napěťového zdroje v systému propalování kabelové poruchy CABLE BURN DOWN režim slouží k přizpůsobení kabelové poruchy zapálením nepřetržitého oblouku v místě kabelové poruchy, tvořícím v poruše působením tepla uhlíkaté a kovové vodivé cesty snižující tak impedanci poruchy ke snadnějšímu vyhledání poruchy. TECHNICKÉ PARAMETRY NAPĚŤOVÉ ZKOUŠENÍ Stejnosměrná zkouška: 0-20kV, 60mA, nastavení meze proudu pro vybavení, stupnice analogová a údaj o napětí a proudu PŘEDMĚŘENÍ KABELOVÝCH PORUCH MTDR: reflektometr 60m-30km Šířka pulzu: 40, 80, 160, 320, 640ns 1, 2, 5, 10µs Display: plně grafický (VGA) Dva kurzory nezávislé na sobě Zesílení: nastavitelné 1až 100 nebo automatický režim Impedance: 50 Ω Vstupy: 1xpulsní odezva a oblouk, 1xrázování/proudový impuls Porty: 1 sériový, 2 paralelní (vystup na tiskárnu a USB paměťovou kartu) Software COMLink pro stahovaní průběhů VN PŘEDMĚŘENÍ KABELOVÝCH PORUCH A.R.M.: 0-16kV odraz od oblouku EN-CENTRUM, s.r.o., Lidická 66, Praha 5, tel: , , fax: , sales@encentrum.cz, web stránky: ICE: 0-16kV proud. impul. metoda PŘIZPŮSOBENÍ A PROPÁLENÍ PORUCHY A.R.M.: 0-16kV Zkoušení/propálení: 0-20 kv 0-20 kv, 60 ma PŘESNÉ DOHLEDÁNÍ PORUCHY Rázový generátor: 0-16 kv 1536J při 16 kv Interval rázu: nastavitelný 2-10s Vodiče: Hmotnost : 82kg Rozměry: 864výška x406 šířkax406 mm hloubka Krytí: IP54(s horním krytem zavřeným) Pracovní C Pracovní vlhkosti: 5% až 95% RH Napájení systému: 230V / 50Hz stř. Volitelné příslušenství: Cívka s kabely 33m Filtr zapáleného oblouku /vazební pulsní člen: zabudován v systému teploty:- MPP1001/2-dohledávací zvuk/ elmg. detektor VN: 7,5m (jádro a stínění s kleštěmi) Napájecí: 2,3 m, 3 žilový zemnící : 7,5 m, 8mm², s kleštěmi

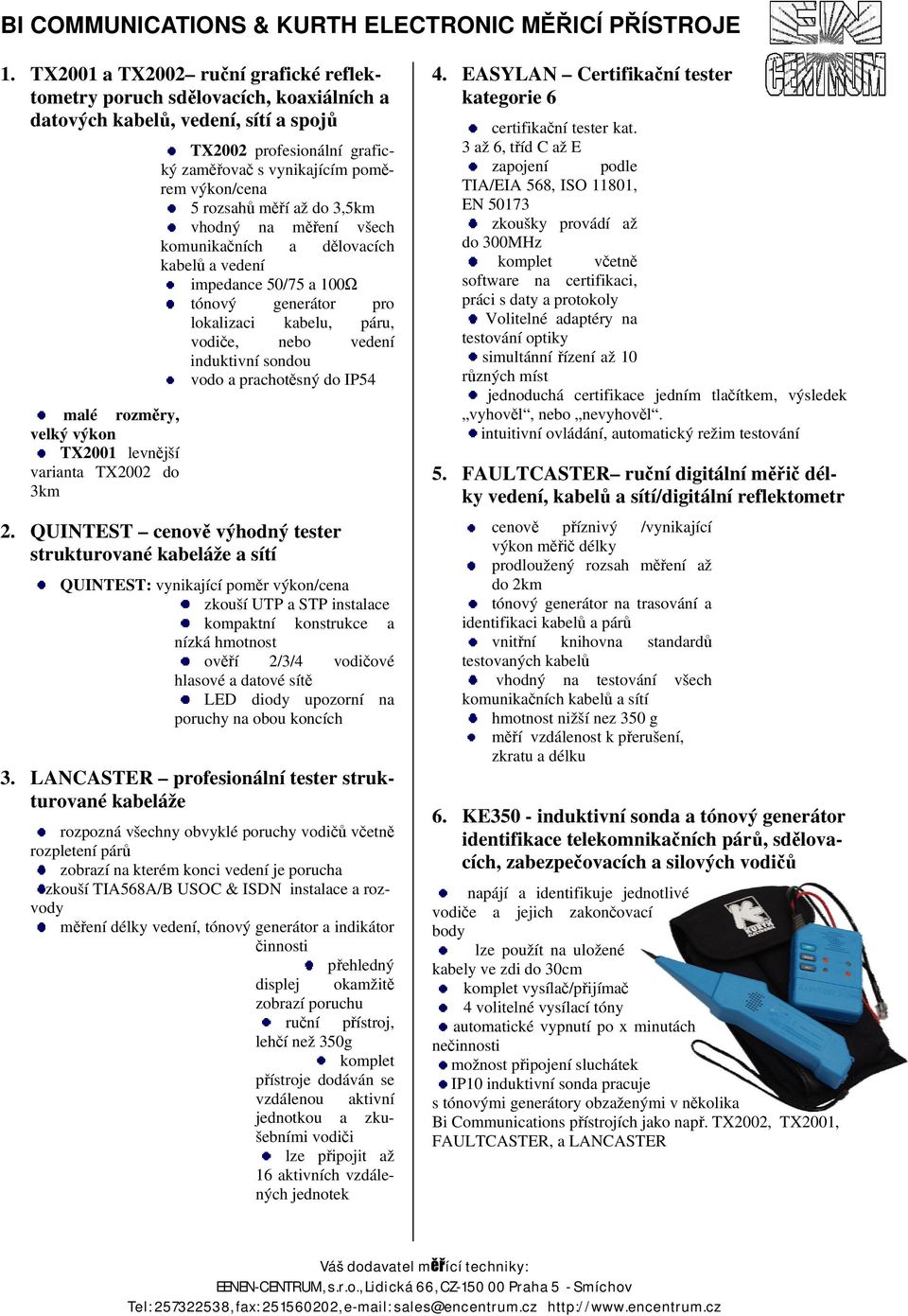

19 BI COMMUNICATIONS & KURTH ELECTRONIC MĚŘICÍ PŘÍSTROJE 1. TX2001 a TX2002 ruční grafické reflektometry poruch sdělovacích, koaxiálních a datových kabelů, vedení, sítí a spojů malé rozměry, velký výkon TX2001 levnější varianta TX2002 do 3km TX2002 profesionální grafický zaměřovač s vynikajícím poměrem výkon/cena 5 rozsahů měří až do 3,5km vhodný na měření všech komunikačních a dělovacích kabelů a vedení impedance 50/75 a 100Ω tónový generátor pro lokalizaci kabelu, páru, vodiče, nebo vedení induktivní sondou vodo a prachotěsný do IP54 2. QUINTEST cenově výhodný tester strukturované kabeláže a sítí QUINTEST: vynikající poměr výkon/cena zkouší UTP a STP instalace kompaktní konstrukce a nízká hmotnost ověří 2/3/4 vodičové hlasové a datové sítě LED diody upozorní na poruchy na obou koncích 3. LANCASTER profesionální tester strukturované kabeláže rozpozná všechny obvyklé poruchy vodičů včetně rozpletení párů zobrazí na kterém konci vedení je porucha zkouší TIA568A/B USOC & ISDN instalace a rozvody měření délky vedení, tónový generátor a indikátor činnosti přehledný displej okamžitě zobrazí poruchu ruční přístroj, lehčí než 350g komplet přístroje dodáván se vzdálenou aktivní jednotkou a zkušebními vodiči lze připojit až 16 aktivních vzdálených jednotek 4. EASYLAN Certifikační tester kategorie 6 certifikační tester kat. 3 až 6, tříd C až E zapojení podle TIA/EIA 568, ISO 11801, EN zkoušky provádí až do 300MHz komplet včetně software na certifikaci, práci s daty a protokoly Volitelné adaptéry na testování optiky simultánní řízení až 10 různých míst jednoduchá certifikace jedním tlačítkem, výsledek vyhověl, nebo nevyhověl. intuitivní ovládání, automatický režim testování 5. FAULTCASTER ruční digitální měřič délky vedení, kabelů a sítí/digitální reflektometr cenově příznivý /vynikající výkon měřič délky prodloužený rozsah měření až do 2km tónový generátor na trasování a identifikaci kabelů a párů vnitřní knihovna standardů testovaných kabelů vhodný na testování všech komunikačních kabelů a sítí hmotnost nižší nez 350 g měří vzdálenost k přerušení, zkratu a délku 6. KE350 - induktivní sonda a tónový generátor identifikace telekomnikačních párů, sdělovacích, zabezpečovacích a silových vodičů napájí a identifikuje jednotlivé vodiče a jejich zakončovací body lze použít na uložené kabely ve zdi do 30cm komplet vysílač/přijímač 4 volitelné vysílací tóny automatické vypnutí po x minutách nečinnosti možnost připojení sluchátek IP10 induktivní sonda pracuje s tónovými generátory obzaženými v několika Bi Communications přístrojích jako např. TX2002, TX2001, FAULTCASTER, a LANCASTER Váš dodavatel měřící techniky: EENEN-CENTRUM, s.r.o., Lidická 66, CZ Praha 5 - Smíchov Tel: , fax: , sales@encentrum.cz

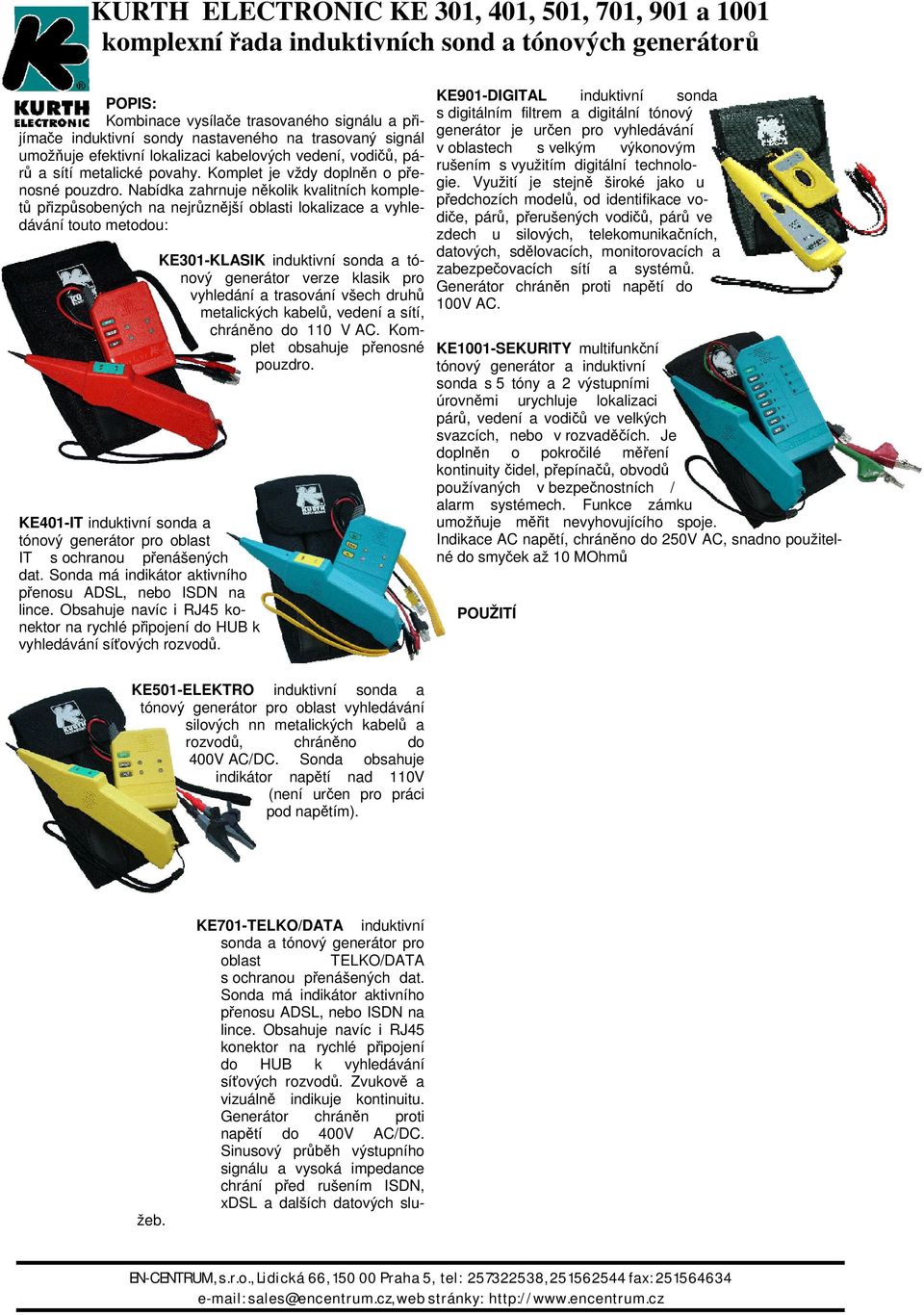

20 KURTH ELECTRONIC KE 301, 401, 501, 701, 901 a 1001 komplexní řada induktivních sond a tónových generátorů KE901-DIGITAL induktivní sonda s digitálním filtrem a digitální tónový generátor je určen pro vyhledávání v oblastech s velkým výkonovým rušením s využitím digitální technologie. Využití je stejně široké jako u předchozích modelů, od identifikace vodiče, párů, přerušených vodičů, párů ve zdech u silových, telekomunikačních, datových, sdělovacích, monitorovacích a KE301-KLASIK induktivní sonda a tózabezpečovacích sítí a systémů. nový generátor verze klasik pro Generátor chráněn proti napětí do vyhledání a trasování všech druhů 100V AC. metalických kabelů, vedení a sítí, chráněno do 110 V AC. Komplet obsahuje přenosné KE1001-SEKURITY multifunkční pouzdro. tónový generátor a induktivní sonda s 5 tóny a 2 výstupními úrovněmi urychluje lokalizaci párů, vedení a vodičů ve velkých svazcích, nebo v rozvaděčích. Je doplněn o pokročilé měření kontinuity čidel, přepínačů, obvodů používaných v bezpečnostních / alarm systémech. Funkce zámku umožňuje měřit nevyhovujícího spoje. KE401-IT induktivní sonda a Indikace AC napětí, chráněno do 250V AC, snadno použiteltónový generátor pro oblast né do smyček až 10 MOhmů IT s ochranou přenášených dat. Sonda má indikátor aktivního přenosu ADSL, nebo ISDN na lince. Obsahuje navíc i RJ45 kopoužití nektor na rychlé připojení do HUB k vyhledávání síťových rozvodů. POPIS: Kombinace vysílače trasovaného signálu a přijímače induktivní sondy nastaveného na trasovaný signál umožňuje efektivní lokalizaci kabelových vedení, vodičů, párů a sítí metalické povahy. Komplet je vždy doplněn o přenosné pouzdro. Nabídka zahrnuje několik kvalitních kompletů přizpůsobených na nejrůznější oblasti lokalizace a vyhledávání touto metodou: KE501-ELEKTRO induktivní sonda a tónový generátor pro oblast vyhledávání silových nn metalických kabelů a rozvodů, chráněno do 400V AC/DC. Sonda obsahuje indikátor napětí nad 110V (není určen pro práci pod napětím). KE701-TELKO/DATA induktivní sonda a tónový generátor pro oblast TELKO/DATA s ochranou přenášených dat. Sonda má indikátor aktivního přenosu ADSL, nebo ISDN na lince. Obsahuje navíc i RJ45 konektor na rychlé připojení do HUB k vyhledávání síťových rozvodů. Zvukově a vizuálně indikuje kontinuitu. Generátor chráněn proti napětí do 400V AC/DC. Sinusový průběh výstupního signálu a vysoká impedance chrání před rušením ISDN, xdsl a dalších datových služeb. EN-CENTRUM, s.r.o., Lidická 66, Praha 5, tel: , fax: sales@encentrum.cz, web stránky:
