GRAMOFON LP2CD ION STRUČNÝ NÁVOD

Transkript

1 GRAMOFON LP2CD ION STRUČNÝ NÁVOD PO VYBALENÍ o Překontrolujte obsah balení. Musí obsahovat všechny vyobrazené součásti (některé jsou uloženy uvnitř polystyrénových bočních vložek). o Před jakoukoli manipulací se nejprve seznamte s bezpečnostními pokyny. o Zaregistrujte se na ÚVOD LP2CD nabízí nejrychlejší cestu k vytvoření vlastního CD z klasických vinylových gramofonových desek (či z vnějšího zdroje jako magnetofonu apod.) nebo k přímému záznamu na PC. Přístroj má funkci automatického rozlišení oddílů nahrávky (Track Split), takže identifikuje mezery mezi jednotlivými nahranými skladbami a rozdělí je. Veškerý záznam, přehrávání atd. je pochopitelně stereofonní, i když se o tom dále nikde nepíše. Záznam přímo na CD Album určené k záznamu se přehraje do paměti vnitřního přehrávače (Flash Player) a může se vypálit jeden nebo i více CD. Ty je možné poté okamžitě použít v libovolném přehrávači kompaktních disků. Záznam na PC Během přehrávání gramofonové desky je pomocí přiloženého programu možný souběžný přenos i do knihovny v PC (itunes Library). Po digitalizaci se nahrávka dá jednoduše přenést na libovolný přehrávač, kupř. ipod apod. Rovněž lze z tohoto záznamu zhotovit i CD.

2 Bezpečnostní a všeobecné pokyny Všeobecné 1. Pokyny si přečtěte 2. Těmito pokyny se řiďte 3. Nepoužívejte přístroj v blízkosti vody 4. K čištění používejte jen suchou utěrku 5. Neumísťujte přístroj do blízkosti tepelných zdrojů jako jsou kamna, radiátory apod. 6. Neodstraňujte bezpečnostní kryty na napájecích obvodech. Nejde-li síťová zástrčka řádně zasunout do zásuvky volejte elektrikáře. 7. Dbejte aby se síťový kabel nemohl poškodit např. přiskřípnutím nebo pošlapáním. Dojde-li přesto k poškození izolace nebo podobným závadám, přívod okamžitě vyměňte. Jinak hrozí nebezpečí požáru nebo i smrtelného úrazu. 8. Odpojte přístroj od sítě během bouřky nebo při dlouhodobém nepoužívání. 9. Používejte výhradně příslušenství dodané nebo doporučené výrobcem. 10. Se všemi opravami se obracejte vždy na zkušené, nejlépe autorizované opravny. 11. Pokud není zbytí a musíte provést drobnou opravu sami, vždy před otevřením přístroje nejprve odpojte síťový kabel. Rušení Zařízení generuje a využívá energii v pásmu nízkých kmitočtů, ale obsahuje i mikropočítač s podpůrnými obvody a tak může za určitých okolností způsobovat rušení jiných zřízení i vysokofrekvenčních (radio, TV apod.), nebo naopak být jimi rušeno. V takovém případě vyzkoušejte: 1. Změnit umístění rušeného přístroje nebo jeho antény 2. Změnit umístění nebo polohu tohoto přístroje 3. Vzdalte oba přístroje od sebe 4. Zkuste připojit tento přístroj do jiné zásuvky, aby tak byl napájen z jiného okruhu, nebo naopak. Nepomůže-li nic je nutné volat odborníky. Před uvedením do chodu 1. Pro optimální výkon přístroje a celého řetězce: 2. Všechny otočné nebo posuvné regulátory či přepínače podléhají přirozenému opotřebení. Zacházejte proto s těmito prvky citlivě, jde o jemná zařízení. Případnou výměnu svěřte autorizované opravně, jinak přicházíte o garance. 3. Nepoužívejte žádné zázračné spreje. Zlepšení bývá obvykle jen krátkodobé, protože zbytky rozpuštěných nečistot a mazadel způsobí je další a zpravidla silnější znečištění a tím špatnou funkci. Tyto součástky pracují při normálním používání spolehlivě řadu let. Pokud se přesto vyskytne problém, obraťte se na odborníky. 4. Používejte správné a bezchybné kabely pro síťové připojení v celém rozvodu domácího poslechového zařízení. Zástrčky musí spolehlivě držet v zásuvkách. Uvolněné spoje mohou způsobovat přerušování, které může mít za následek nejen velice nepříjemné praskaní v reproduktorech, ale může vést i poškození nebo zničení části nebo celého zařízení. Totéž platí i pro kabelové propojky nízkofrekvenční, kde navíc přistupují i požadavky na odpor, kapacitu případně i impedanci přívodů. Při nákupu se obraťte se odborný obchod, určitě rádi poradí. 5. Neprovádějte sami žádné úpravy nebo vylepšení. Obvykle to vždy špatně skončí, obraťte se raději na odborníky. 6. Nezapomeňte: ZESILOVAČ SE ZAPÍNÁ JAKO POSLEDNÍ A JAKO PRVNÍSE VYPÍNÁ. Provoz začínejte vždy s regulátory hlasitosti nebo zesílení na minimu. Vyčkejte cca 10 s aby se přístroje mohly ustálit v stabilním režimu, předejdete tím ranám v reproduktorech způsobených přechodovými jevy v některých elektronických obvodech. Ty jsou nejen nepříjemné pro uši, ale i nebezpečné pro reproduktory. 7. Regulátory používejte citlivě a jemně. Při rychlém protočení by mohlo dojít i k poškození zesilovače. 8. Zamezte přebuzování do stavu, kdy zesilovač začne limitovat. To vyvolává nejen silné zkreslení ale je i pro reproduktory nebezpečné. Stav je obvykle signalizován červenou LED. 9. Jako jednoduché preventivní opatření proti úrazu elektrickým proudem nebo požáru nevystavujte nikdy přístroje vlhkému prostředí nebo dokonce dešti a rovněž nikdy na ně nestavte sklenice s pivem či jiným nápojem, bývají obvykle vlhké. 10. výstup pro sluchátka se dá obvykle vybudit do hlasitosti která může způsobit dočasné, ale i trvalé poškození sluchu. Proto buďte opatrní.

3 PROGRAMOVÉ VYBAVENÍ Na přiloženém CD je několik bonusových programů, které by měly pomoci při konverzi klasických desek. o o o EZ Vinyl Converter 2 (jen pro PC) je nejrychlejší a nejjednodušší řešení digitalizace analogového záznamu z desek. Program má funkci Gracenote MusiclD Function), kterou lze získat automaticky informace o nahrávce (interpret, album, název), a to prostřednictvím internetu z databáze Gracenote Online, přitom je pochopitelně připojení k internetu nezbytné. EZ VC uloží záznam přímo do knihovny (itunes Library) v PC. Program je vhodný pro svoji jednoduchost zejména pro ty, kteří s převody začínají. Připojený průvodce uvádí krok za krokem celou instalaci i obsluhu programu. EZ Audio Converter (jen pro MAC) je základní program pro převod v Mac OS X a je ideální pro začátečníky. Instalace i provoz je podrobně popsán v návodu na CD. Audacity (PC i Mac) je určen pro zkušenější uživatele. Program má větší možnosti úprav záznamu, jako normalizaci, potlačení šumu, nahrávky z desek 78 obr./min. nebo automatické vkládání titulků. ZADNÍ STRANA PŘÍSTROJE 1. Síťová zdířka: je určena pro připojení k sítí 230 V / 50 Hz dodaným kabelem. 2. USB (nf výstup USB): slouží k připojení k PC, kabel je součástí dodávky. Toto spojení slouží k přenosu nízkofrekvenčního signálu z gramofonu do PC. Rovněž tak je použitelný pro přenos z linkového vstupu přístroje, pokud je ovšem přepínač vstupů v poloze LINE (viz dále). 3. LINE OUT (linkový výstup): konektory CINCH (RCA) pro připojení do libovolného zařízení, které má vhodné vstupy. Výstup je zcela nezávislý na ostatní činnosti zařízení, takže je možné současně nahrávat na CD a přenášet do PC. 4. LINE IN (linkový vstup): konektory CINCH (RCA) pro připojení magnetofonu nebo jiného přístroje, pokud ovšem má vhodné výstupní úrovně. Potom lze tento signál použít pro nahrávku na CD nebo pro přenos do PC. PŘEDNÍ STRANA PŘÍSTROJE CD Drive (CD mechanika): mechanika pracuje jako přehrávač i nahrávač (vypalovačka) podle vloženého disku. Je-li použit nahraný kotouč, přístroj pracuje jako přehrávač. Signál je možné odebírat z linkového výstupu nebo kopírovat do paměti vnitřního přehrávač (Flash Player). Pokud založíte prázdný CD-R, přístroj se přepne do funkce nahrávání. Na disk lze zapisovat záznam z interního přehrávače (Flash Player), případně signál přivedený na linkový vstup přístroje. Přitom je nutné používat v LP2CD k nahrávání jen disky označené jako CD-R, nazývané též hudební CD-R.

4 HORNÍ STRANA PŘÍSTROJE 1. Síťový vypínač: stisknutím tlačítka se přístroj zapíná, opakovaným stiskem vypíná. 2. Přehrávací talíř: slouží k položení gramofonové desky určené k přehrávání. Deska se smí pokládat jen na plstěnou podložku, nikdy na holý talíř. Mohlo by dojít k poškození záznamu na desce! Talíř nese na svém vnitřním spodním kroužku i hnací řemínek. Podrobnosti jsou v odstavci MONTÁŽ TALÍŘE. 3. Přenoskové raménko: bližší podrobnosti v samostatném odstavci. 4. Redukce pro 45 obr./min.: vybrání na uložení středové redukce pro desky 45 obr./min. 5. START/STOP: stisknutím tlačítka se připíná nebo odpíná motor pohonu talíře. Vlastní spuštění pohonu - otáčení talíře - následuje až po přemístění přenosky nad jeho okraj, na počátek nahrávky na desce. Po skončení přehrávání desky, když se raménko přiblíží k závěrné drážce desky, se pohon vypíná. V případě, že tlačítko zdánlivě nefunguje, je nutné především zkontrolovat nasazení hnacího řemínku. Viz též příslušnou kapitolu o sestavení přístroje. 6. Displej: zobrazuje různé informace při procházení nabídek nastavení a o činnosti přístroje. 7. Tlačítka funkcí: bližší informace podrobný popis je v samostatném odstavci. 8. Tlačítka vládací: bližší informace podrobný popis je v samostatném odstavci. 9. Hlasitost sluchátek: otočný regulátor hlasitosti sluchátek. 10. Zdířka pro sluchátka: jack 3,5 mm pro připojení sluchátek. 11. RECORD LEVEL (úroveň záznamu): regulátor slouží pro nastavení úrovně signálu z gramofonu nebo z vnějšího zdroje, připojeného na linkový vstup (LINE IN). 12. PHONO/LINE: posuvný přepínač pro volbu zdroje signálu pro záznam, přenos do PC nebo přímý poslech. V poloze PHONO je v činnosti gramofon, poloze LINE je aktivní signál z linkového vstupu na zadní straně přístroje. 13. RPM 33 / 45 / 78: posuvný třípolohový přepínač pro volbu rychlosti otáčení talíře 33, 45 nebo 78 obr./min.

5 TLAČÍTKA FUNKCÍ 1. MENU: toto tlačítko vyvolá nabídku z menu pro právě zvolený druh (mód) činnosti. Menu pro CD přehrávač má nabídky Switch Mode (přepínání módu), Copy Track (kopírování skladeb), Copy All (kopírovat vše), Repeat (opakovat) a Systém Info. V modu Internal Flash Player (vnitřní přehrávač) je v nabídce Switch Mode (přepínání módu), Move Track (přesouvání skladeb), Repeat (opakovat) a Systém Info. 2. DISPLAY: tímto tlačítkem lze zvolit zobrazení různých časových údajů o činnosti přístroje: Elapsed (uplynulý čas) základní nastavení, Track Remain (zbývající čas skladby oddílu nahrávky), Total Remain (celkový zbývající čas). Toto tlačítko má také funkci SELECT (volba) při výběru nabídek z menu. 3. ERASE (mazání): tlačítkem lze vymazat záznam v paměti interního přehrávače (Internal Flash Player). Rovněž má ještě další funkci, a to NO (ne) při volbě nabídek menu. 4. SPLIT TRK: přístroj má v základním nastavení zapnutou funkci automatického rozlišování titulu (oddílů nebo vět u symfonických děl) nahrávky (Track Split), která identifikuje mezery mezi jednotlivými nahranými skladbami a rozdělí je. Tlačítko SPLIT TRK se použije, pokud je třeba tuto funkci vyřadit a vytvoření nového oddílu provést ručně. Viz též další informace v odstavci o dělení nahrávek. Tlačítko má také funkci YES (ano) při volbě nabídek menu. TLAČÍTKA OVLÁDÁNÍ 1. REW (rychle zpět): tlačítko aktivuje přeskok přehrávání na předchozí skladbu. Pro rychlý návrat na předchozí skladby je nutné držet tlačítko stisknuté. 2. FF (rychle vpřed): stiskem tlačítka přeskočí přehrávání na následující skladbu. Pro rychlé procházení vpřed je nutné držet tlačítko stisknuté. 3. STOP: stisknutím tlačítka se přehrávání zastaví a vrátí se na začátek první skladby. Tlačítko také ukončuje záznam při nahrávání do vnitřního přehrávače (Flash Player). 4. PLAY/PAUSE (přehrávání/přerušení): stisknutím tlačítka se spustí přehrávání právě zvolené skladby, zelená LED pod tlačítkem svítí. Při stisknutí během přehrávání se toto přeruší, zelená LED bliká, a to až do opětného stisknutí, kterým se přehrávání obnoví. Tlačítko také spouští záznam v módu připravenosti k záznamu (Recod Ready). 5. RECORD (záznam): tlačítko nastavuje mód připravenosti k záznamu (Recod Ready). Při této volbě je nastavena možnost nahrávání do vnitřního přehrávače (paměti) z gramofonu nebo z externího přístroje připojeného na linkový vstup (viz též dále). Stav je indikován blikající červenou LED pod tlačítkem. 6. BURN CD (vypalování CD): je-li příslušná skladba zaznamenána ve vnitřním přehrávači (Flash Player), je možné spustit přepis jeho obsahu na prázdný CD-R vypálením. Viz též odstavec o vypalování. 7. OPEN/CLOSE (otevřít/zavřít): otvírání nebo zavírání zásuvky diskové mechaniky. PŘENOSKA 1. Protizávaží a stupnice: Závažím se vyvažuje hmotnost raménka s přenoskovou vložkou tak, aby výsledný tlak snímacího hrotu na desku byl v předepsaných mezích. Je nasaze na 2. Nastavení antiskatingu:: Otočný knoflík pro nastavení protidostředné síly. Viz dále. 3. Stojánek raménka: Slouží k odkládání raménka v přestávkách mezi přehráváním nebo v době, kdy přístroj není v provozu. Stojánek má třmen k zajištění raménka proti nežádoucímu pohybu. Pro transport (i přenášení!) musí být raménko ve stojánku zajištěno, jinak hrozí poškození nebo i zničení snímacího hrotu nebo i celé vložky. Pro delší transport se doporučuje sejmutí celého držáku vložky.

6 4. Matice držáku vložky: Převlečná matice slouží k pevnému spojení držáku vložky s raménkem. 5. Držák a snímací vložky: Snímací vložka je montována do standardizovaného skořepinového držáku ½. Vložku (jakož i vlastní snímací hrot) lze proto bez problémů vyměnit téměř za jakoukoli jinou. Převážná většina vložek je totiž vyráběna podle tohoto standardu. Součástí skořepiny je rovněž malý úchyt pro usnadnění manipulace s raménkem. Před prvním použitím je nutné sejmout plastový kryt snímacího systému. 6. Páčka zvedání přenosky: otočením páčky vzad se raménko přenosky zvedá nad desku. Otočením vpřed se pomalu spouští do drážek desky. Přenoska se nikdy nesmí nasazovat nebo zvedat rukou, velice snadno by mohlo dojít k poškrábání desky, v horším případě i nevratnému poškození snímacího hrotu nebo i celé přenosky. Seřízení přenosky 1. Nejprve se vytočí protizávaží směrem vpravo při pohledu zezadu) do krajní přední polohy. Tato poloha odpovídá nejvyššímu dovolenému tlaku na hrot. 2. Nyní se provede vyvážení otáčením závaží v opačném směru. Raménko při tom musí být sejmuto ze stojánku a spuštěno (páčka spouštění v přední poloze) podložky a přenoska musí být bez ochranné plastové krytky. Vyvážené raménko nesmí mít snahu se zvedat nebo klesat. To je stav, kdy síla tlačící na hrot je 0 N. 3. V této poloze protizávaží se natočí kroužek stupnice tak, aby 0 směřovala vzhůru. 4. Následně se otáčením protizávaží (včetně stupnice) vlevo pří pohledu zezadu nastaví tlak na hrot na požadovanou velikost. Jedno otočení protizávaží znamená svislou sílu na hrot 35 N (3,5 g ve starých jednotkách). Při otočení o více než 360 o se tedy musí k takto nastavené hodnotě připočítat 35. Vložka dodávaná s přístrojem má předepsaný optimální tlak 30 N, nejvýše však 50N. Nastavení antiskatingu V důsledku geometrie pohybu snímacího hrotu v drážkách desky vzniká sice slabá, leč přesto znatelná dostředná síla, která někdy vede až k přeskakování snímacího hrotu mezi drážkami. Nejmírnějším projevem je nesprávné přehrávání jednoho z kanálů. Snímací hrot by se měl totiž pohybovat teoreticky tangenciálně, tedy po přímce, kterou tvoří body dotyku tečen ke kruhovým drážkám. To ovšem není technicky jednoduše realizovatelné, a tak se používá řada kompromisů pozůstávající z vhodně určeného bodu otáčení raménka ve vztahu k jeho délce a bodu otáčení desky a natočení snímací vložky. Důsledkem ne zcela ideálního stavu je i vznik oné dostředné síly, která se pak dodatečně kompenzuje. Objeví-li se některé příznaky těchto dostředných sil, pak je lze pokusně vykompenzovat, a to natáčením knoflíku dle obrázku. Začne se stupněm 1 a po přezkoušení lze pokračovat dále. V žádném případě není vhodné léčit tyto nežádoucí projevy zvyšováním tlaku na hrot. Rovněž musí být samozřejmostí, že přístroj stojí skutečně vodorovně! DŮLEŽITÉ: Je třeba dbát na to, aby na talíři gramofonu byla vždy měkká plstěná nebo gumová podložka! Před použitím je nutné sejmout plastový kryt snímacího hrotu na přenosce! Motor pohonu gramofonu se spouští teprve přesunutím raménka přenosky nad desku! Přenosku nikdy nenasazovat na desku rukou! Na snímací hrot nikdy nesahat prsty!

7 Nasazení talíře gramofonu 1. Začněte umístěním gumového hnacího řemínku okolo vnitřního kruhu gramofonového talíře. Gramofon můžete dostat s nasazeným řemínkem, ale ujistěte se, že není zkroucený nebo poničený. 2. Nasaďte talíř na středovou hřídel a pevně zatlačte dolů. Ujistěte se, že se točí rovnoměrně a nehoupe se. 3. Otočte talířem tak, že jeden z otvorů na talíři je vyrovnaný se spouštěcím tlačítkem na předním rohu gramofonu.tímto otvorem byste měli vidět mosaznou motorovou hřídel. 4. Sáhněte do otvoru, natáhněte gumový hnací řemínek od vnitřního kruhu a přetáhněte jej přes motorovou hřídel. Buďte opatrní, ať během tohoto kroku řemínek nepřekroutíte. Zkontrolujte, zda se talíř točí rovnoměrně. Pokud je řemínek správně umístěn, vznikne mírný tah, který zastaví talíř, pokud jej volně roztočíte. Varování: špatné nasazení talíře gramofonu může snížit funkčnost gramofonu, způsobit nestabilitu talíře nebo poškodit motor. NASAZENÍ KRYTU 1. Nasadit oba závěsy na kryt podle obrázku. 2. Upevnit kryt na skříň gramofonu zasunutím závěsů do příslušných vybrání na zadní straně.

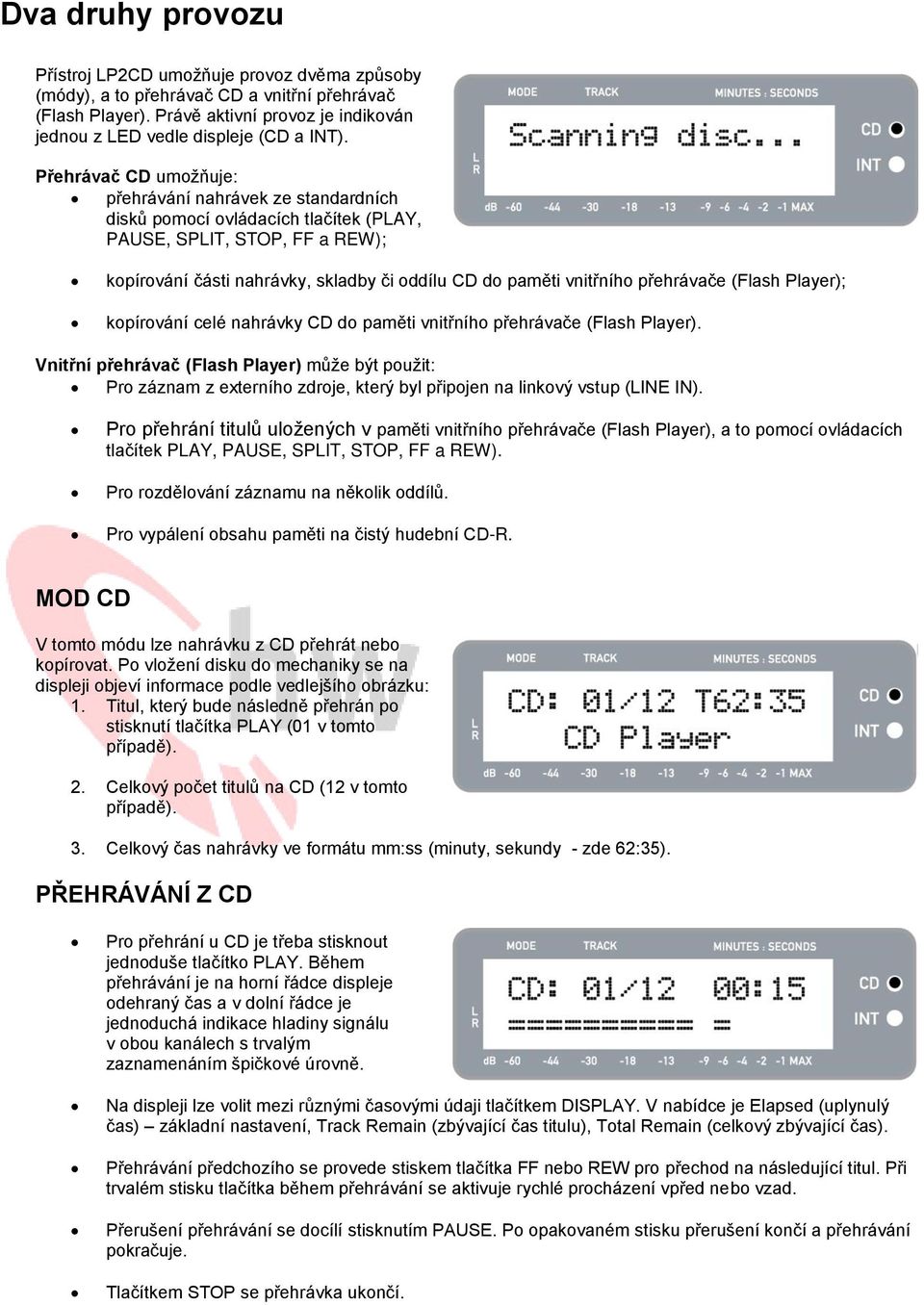

8 Dva druhy provozu Přístroj LP2CD umožňuje provoz dvěma způsoby (módy), a to přehrávač CD a vnitřní přehrávač (Flash Player). Právě aktivní provoz je indikován jednou z LED vedle displeje (CD a INT). Přehrávač CD umožňuje: přehrávání nahrávek ze standardních disků pomocí ovládacích tlačítek (PLAY, PAUSE, SPLIT, STOP, FF a REW); kopírování části nahrávky, skladby či oddílu CD do paměti vnitřního přehrávače (Flash Player); kopírování celé nahrávky CD do paměti vnitřního přehrávače (Flash Player). Vnitřní přehrávač (Flash Player) může být použit: Pro záznam z externího zdroje, který byl připojen na linkový vstup (LINE IN). Pro přehrání titulů uložených v paměti vnitřního přehrávače (Flash Player), a to pomocí ovládacích tlačítek PLAY, PAUSE, SPLIT, STOP, FF a REW). Pro rozdělování záznamu na několik oddílů. Pro vypálení obsahu paměti na čistý hudební CD-R. MOD CD V tomto módu lze nahrávku z CD přehrát nebo kopírovat. Po vložení disku do mechaniky se na displeji objeví informace podle vedlejšího obrázku: 1. Titul, který bude následně přehrán po stisknutí tlačítka PLAY (01 v tomto případě). 2. Celkový počet titulů na CD (12 v tomto případě). 3. Celkový čas nahrávky ve formátu mm:ss (minuty, sekundy - zde 62:35). PŘEHRÁVÁNÍ Z CD Pro přehrání u CD je třeba stisknout jednoduše tlačítko PLAY. Během přehrávání je na horní řádce displeje odehraný čas a v dolní řádce je jednoduchá indikace hladiny signálu v obou kanálech s trvalým zaznamenáním špičkové úrovně. Na displeji lze volit mezi různými časovými údaji tlačítkem DISPLAY. V nabídce je Elapsed (uplynulý čas) základní nastavení, Track Remain (zbývající čas titulu), Total Remain (celkový zbývající čas). Přehrávání předchozího se provede stiskem tlačítka FF nebo REW pro přechod na následující titul. Při trvalém stisku tlačítka během přehrávání se aktivuje rychlé procházení vpřed nebo vzad. Přerušení přehrávání se docílí stisknutím PAUSE. Po opakovaném stisku přerušení končí a přehrávání pokračuje. Tlačítkem STOP se přehrávka ukončí.

9 NABÍDKY MENU CD PŘEHRÁVAČE Nabídky v módu CD přehrávač jsou dostupné stisknutím MENU. Vícenásobným stiskem se postupně prochází jednotlivými možnostmi. Po prolistování všech nabídek přechází displej zpět na základní zobrazení módu přehrávání z CD. Jsou k dispozici následující možnosti: Switch to internal Flash Player Mode Přepnutí do módu vnitřního přehrávače(internal Flash Player) nabídka se potvrzuje stiskem YES. Copy Track Slouží ke kopírování jednotlivých titulů u CD do paměti vnitřního přehrávače (Internal Flash Player). Vždy se kopíruje zvolený titul (TRACK) zobrazený na displeji, v tomto případě Track CD:01. Volba jiného titulu se provede tlačítky REW nebo FF. Tlačítkem YES se volba potvrdí a kopírování provede. Stiskem NO se kopírování přeruší. POZOR: kapacita paměti vnitřního přehrávače (Flash Player) je 99 titulů nebo 80 minut záznamu! Copy All Tato nabídka dovoluje kopírovat celé CD do vnitřního přehrávače (Internal Flash Player). Tlačítkem YES se volba potvrzuje a spouští. Jsou-li v paměti již nějaká data nahraná, oznámí to přístroj na displeji. Když i přesto je třeba kopírovat celé CD, je nutné potvrzení YES. Podle vedlejšího vyobrazení je vidět, že paměť interního přehrávače (Internal Flash Player) není čistá. Je-li možné nahrávku z paměti vymazat, provede se to stiskem YES a stará nahrávka je postupně nahrazována novou. V případě, že je třeba starou nahrávku zachovat, stiskne se NO. V tom případě se nové tituly (Track) zařadí až za již dříve nahrané, tedy např. je-li již zaznamenáno 8 titulů, pak nová nahrávka bude od čísla 9. Repeat mode V tomto módu lze volit mezi opakovaným přehráváním jednoho titulu nebo celého CD. Tlačítkem SELECT lze volit postupně funkce Repeat All (opakovat vše), Repeat Track (opakovat tuto skladbu) a Repeat Off (opakování vypnout). Systém Info Zobrazuje různé údaje o systému, které lze procházet pomocí SELECT. Tyto informace by mohly být důležité při kontaktování technické podpory.

10 MÓD INTERNÍHO PŘEHRÁVAČE Pro záznam nahrávky z gramofonové desky nebo z vnějšího zdroje s linkovou úrovní má přístroj obvod paměti vnitřního přehrávače (Internal Flash Player). Z obrázku je zřejmé, že by bylo možné přímé vypalování z gramofonové desky na CD. Je několik důvodů, proč tomu tak není: Záznamem do paměti interního přehrávače (Internal Flash Player) lze před vypálením CD korigovat chyby a případně upravit přechody mezi tituly. Disková mechanika při své práci produkuje mechanický hluk, který by se mohl přenést do gramofonové nahrávky a tím ji znehodnotit. V zájmu vysoké kvality zvolil tedy výrobce toto řešení. ZÁZNAM DO PAMĚTI VNITŘNÍHO PŘEHRÁVAČE (INTERNAL FLASH PLAYER). 1) Při přepnutí do tohoto módu se rozsvítí oranžová LED INT vedle displeje. V případě, že přístroj je dosud v módu CD (svítí zelená LED - CD), po stisknutí MENU se objeví na displeji údaj podle vedlejšího obrázku, potvrzením YES se provede přepnutí. 2) Přepínačem PHONO/LINE se zvolí požadovaný zdroj signálu. Volbou PHONO se připojuje gramofon, volbou LINE vstupní konektory na zadní straně přístroje. Tam lze připojit magnetofon nebo podobný přístroj, pokud má jeho výstupní signál správnou napěťovou úroveň. 3) Stisknutím záznamového tlačítka RECORD se uvede přístroj do stavu připravenosti k záznamu. Na displeji je informace o čísle pozice, kam bude záznam uložen (INT:01). 4) Nyní lze vyhledat hudbu, která má být zaznamenána. Pokud je to z desky, je možné výběr provést nastavením hrotu přenosky nad počátek příslušného oddílu záznamu. 5) Následuje zkušební přehrání té partie, která je určena k záznamu. U gramofonu se spustí tlačítkem START/STOP a páčkou i raménko. 6) Regulátorem RECORD LEVEL se nastaví záznamová úroveň. Tato operace je velmi důležitá, protože jinak by následné přehrávání záznamu bylo příliš tiché, nebo naopak silné, nebo dokonce i zkreslené. Při správném nastavení se má výchylka ukazatele na displeji pohybovat ve špičkách mezi značkami -4 až - 2, v žádném případě nesmí dosahovat na MAX (! se objeví, je-li úroveň záznamu příliš vysoká nebo dokonce přebuzená). 7) Po tomto optimálním nastavení lze přehrávání přerušit. U gramofonu zvednutím raménka a poté stiskem START/STOP. 8) Zopakuje se postup podle bodu 4, tedy nastavení počátku skladby určené k záznamu. 9) Je-li vše připraveno, spustí se nahrávání stiskem PLAY a okamžitě poté se spustí i zdroj signálu. Tedy v případě gramofonu tlačítko STAR/STOP. Červená LED vedle displeje svítí trvale, v pravé části zobrazovacího pole je uveden zbývající čas záznamu. 10) V základním nastavení identifikuje přístroj mezery mezi skladbami a provede jejich rozdělení (Track - Auto Split). Pokud není funkce Auto Split vypnuta, lze pokračovat podle dalšího bodu. Při vypnutí této funkce se musí označování jednotlivých skladeb (Track) provést manuálně, a to stisknutím SPLIT TRK v mezeře mezi skladbami. Číslo INT se změní na nejbližší vyšší, takže je zřejmé, že začíná nová skladba oddíl. Toto rozdělení a číslování lze později využít při vypalování jednotlivých skladeb na CD.

11 11) Při nahrávání z gramofonové desky je někdy třeba zachovat kontinuitu nahrávky obou stran. V tom případě se postupuje takto: Stiskem PAUSE (po zvednutí raménka) se zaznamenávání přeruší. Deska se obrátí. Stiskem SPLIT TRK se zavede nové číslo skladby. Raménko se nastaví nad počátek záznamu, stiskem PLAY a spuštěním raménka se pokračuje v záznamu, tentokrát druhé strany desky. 12) Přehrávání do záznamu se ukončí stiskem ovládacího tlačítka STOP. Údaje na displeji se vrátí k základnímu zobrazení viz obrázek. Informace o vypalování CD jsou v kapitole VYPALOVÁNÍ CD PŘEHRÁVÁNÍ Z PAMĚTI VNITŘNÍHO PŘEHRÁVAČE (INTERNAL FLASH PLAYER) Je-li nahrávka zaznamenána do paměti vnitřního přehrávače (Internal Flash Player), lze spustit přehrávání tlačítkem PLAY. To je použitelné jen tehdy, byla-li již vypnuta funkce automatického dělení skladeb (Auto Split). Tlačítkem DISPLAY lze procházet různé informace. Je možné získat údaje o uplynulém času (Elapsed), zbývajícím času skladby (Track Romain) a zbývajícím času do konce nahrávky (Total Remain). Pomocí FF nebo REW lze přejít na následující nebo předcházející skladbu. Pro rychlé procházení skladbami je třeba příslušné tlačítko držet trvale stisknuté. Přehrávání je možné stiskem PAUSE přerušit. Opakovaným stiskem se přehrávání obnoví. Přehrávání se ukončí stiskem ovládacího tlačítka STOP. ROZDĚLOVÁNÍ SKLADEB VE VNITŘNÍM PŘEHRÁVAČI (INTERNAL FLASH PLAYER) Pokud nebyly omylem některé nahrávky správně rozděleny na skladby (Track), je možné to učinit dodatečně manuálně přímo v interním přehrávači (Internal Flash Player). 1. Přístroj musí být přepnut na interní přehrávač (Internal Flash Player), svítí oranžová LED INT. V opačném případě (je zapnut mód přehrávání CD, svítí zelená LED CD viz obrázek) jedním stiskem MENU a potvrzením YES se přejde na interní přehrávač (Internal Flash Player). 2. Tlačítky REW a FF vyhledat skladbu (Track), kterou je třeba dělit. 3. Spustit přehrávání vybrané skladby stiskem PLAY. 4. K vyhledání místa, kam má být dělení vloženo, stisknout a držet FF (rychle vpřed) až k žádanému místu. Dojde-li k přeběhnutí, lze se vrátit tlačítkem REW. 5. Při dosažení žádaného místa se přehrávání přeruší stiskem PAUSE. 6. Stisknout SPLIT TRK. 7. Na displeji se objeví dotaz podle obrázku. V tomto stavu lze pokračovat v kontrolním přehrávání stiskem PLAY. Je rovněž možné podržením FF nebo REW rychle přehrávat vpřed nebo vzad, a to tak dlouho, dokud se tlačítkem STOP kontrolní přehrávání nezastaví. Stiskem YES se volba místo vložení potvrdí, NO zruší.

12 MAZÁNÍ NAHRÁVKY Z PAMĚTI VNITŘNÍHO PŘEHRÁVAČE (INTERNAL FLASH PLAYER) Může se stát, že při nahrávání dojde k chybě, nebo kapacita paměti je vyčerpaná, a tak je nutné sáhnout po možnosti některou část skladby vymazat. Vymazání jednotlivých skladeb (Track): 1. Musí být zapnut interní přehrávač (Internal Fash Player). 2. Pomocí FF nebo REW vyhledat skladbu (Track), která má být vymazána. Právě zvolená skladba je zobrazena na displeji vlevo nahoře. V tomto případě Stisknout ERASE a na displeji se objeví dotaz - viz obrázek. 4. Potvrzením YES bude vymazání provedeno, NO bude vymazání zrušeno. Vymazání všech skladeb (Track): 1. Musí být zapnut interní přehrávač (Internal Flash Player). 2. Stiskem ERASE se na displeji objeví dotaz shodný s předešlým případem. 3. Stiskem SELECT se dotaz změní na ALL viz obrázek. 4. Potvrzení YES a vymazání bude provedeno, nebo NO a vymazání bude zrušeno. Upozornění: Proces mazání je nevratný. Stiskem YES jsou podle volby jednotlivé nebo všechny skladby nenávratně ztraceny.

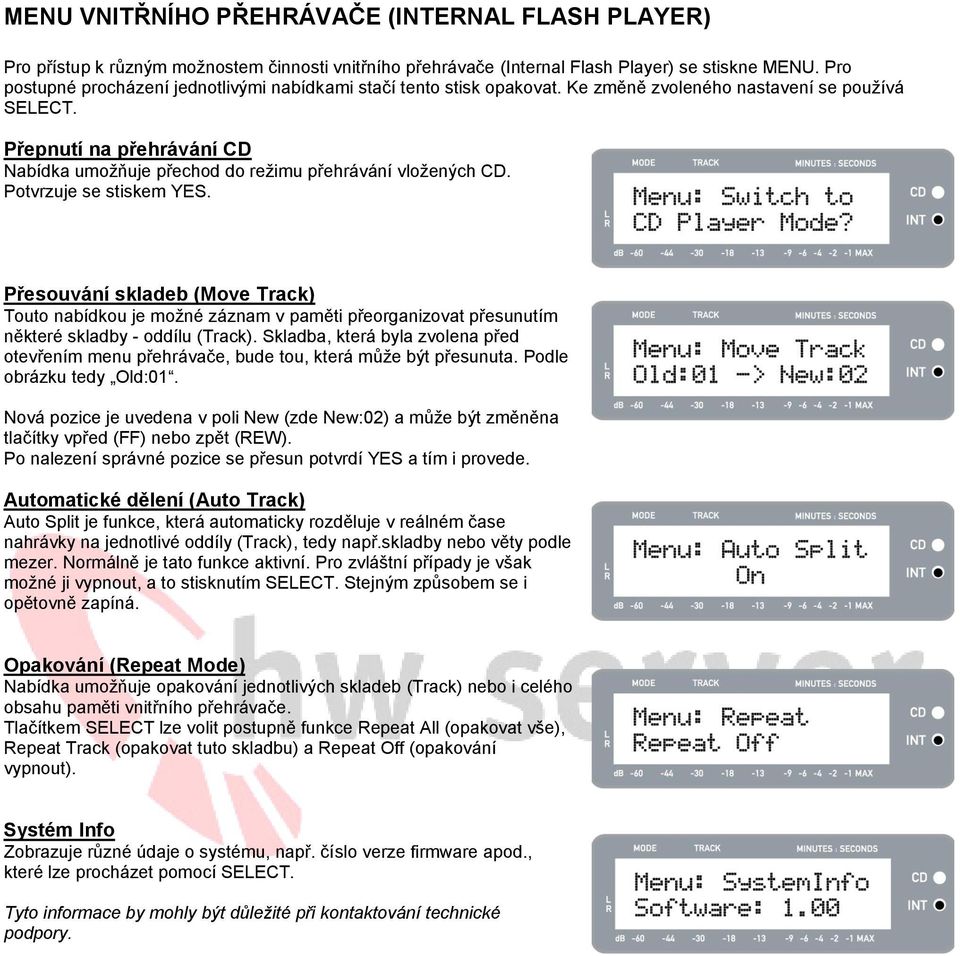

13 MENU VNITŘNÍHO PŘEHRÁVAČE (INTERNAL FLASH PLAYER) Pro přístup k různým možnostem činnosti vnitřního přehrávače (Internal Flash Player) se stiskne MENU. Pro postupné procházení jednotlivými nabídkami stačí tento stisk opakovat. Ke změně zvoleného nastavení se používá SELECT. Přepnutí na přehrávání CD Nabídka umožňuje přechod do režimu přehrávání vložených CD. Potvrzuje se stiskem YES. Přesouvání skladeb (Move Track) Touto nabídkou je možné záznam v paměti přeorganizovat přesunutím některé skladby - oddílu (Track). Skladba, která byla zvolena před otevřením menu přehrávače, bude tou, která může být přesunuta. Podle obrázku tedy Old:01. Nová pozice je uvedena v poli New (zde New:02) a může být změněna tlačítky vpřed (FF) nebo zpět (REW). Po nalezení správné pozice se přesun potvrdí YES a tím i provede. Automatické dělení (Auto Track) Auto Split je funkce, která automaticky rozděluje v reálném čase nahrávky na jednotlivé oddíly (Track), tedy např.skladby nebo věty podle mezer. Normálně je tato funkce aktivní. Pro zvláštní případy je však možné ji vypnout, a to stisknutím SELECT. Stejným způsobem se i opětovně zapíná. Opakování (Repeat Mode) Nabídka umožňuje opakování jednotlivých skladeb (Track) nebo i celého obsahu paměti vnitřního přehrávače. Tlačítkem SELECT lze volit postupně funkce Repeat All (opakovat vše), Repeat Track (opakovat tuto skladbu) a Repeat Off (opakování vypnout). Systém Info Zobrazuje různé údaje o systému, např. číslo verze firmware apod., které lze procházet pomocí SELECT. Tyto informace by mohly být důležité při kontaktování technické podpory.

14 VYPALOVÁNÍ CD Je-li nahrávka zaznamenána v interním přehrávači (Internal Flash Player), případně i upraveno dělení, je možné ji vypálit na CD. Záznam v LP2CD se může provést jen na prázdný CD-R. 1. Musí být zapnut interní přehrávač (Internal Flash Player), svítí oranžová LED INT. V opačném případě (je zapnut mód přehrávání CD, svítí zelená LED CD viz obrázek) jedním stiskem MENU a potvrzením YES se přejde na interní přehrávač (Internal Flash Player). 2. Stisknout BURN CD (vypalování CD). 3. Vložit prázdný CD-R do mechaniky. Ta se otvírá a zavírá stiskem OPEN/CLOSE. Nesprávný nebo nahraný disk mechanika nepřijme a na displeji se objeví výzva k vložení správného. 4. Jakmile mechanika identifikuje vhodný disk, spustí se okamžitě vypalování. Na displeji je údaj dle obrázku. Nyní je třeba vyčkat, až proces skončí. Tlačítkem STOP lze vypalování ukončit. 5. Po skončení vypalování se mechanika otevře a zásuvka vyjede. Na displeji je dotaz, zda se bude ve vypalování pokračovat (viz obrázek). Lze vložit další prázdný CD a stisknutím YES pokračovat nebo NO, není-li třeba vypálit žádný další. 6. Po stisknutí NO se na displeji zobrazí (viz obrázek) dotaz na vymazání paměti vnitřního přehrávače (Internal Flash Player). Potvrzením YES se vymaže celý obsah paměti. Stiskem NO zůstane zachován. Upozornění: Proces mazání je nevratný. Je tedy vhodné před vymazáním zkontrolovat kvalitu vypáleného CD.

15 Často kladené otázky Dotaz: Odpověď: Dotaz: Odpověď: Dotaz: Odpověď: Dotaz: Odpověď: Dotaz: Odpověď: Dotaz: Odpověď: Dotaz: Odpověď: Je možné současně nahrávat z gramofonové desky a vnějšího zdroje? Nikoliv. LP2CD může nahrávat buď z gramofonové desky, nebo z vnějšího zdroje připojeného na linkový vstup, ale nikoliv současně. Je tím zabráněno nekontrolovatelnému směšování obou signálů. Přepínačem PHONO/LINE na horní straně přístroje se volby zdroje provádí. Je možné přímé vypálení nahrávky z gramofonové desky na CD? Nahrávka desky musí být nejprve překopírována do vnitřního přehrávače (Internal Flash Player) a teprve z něho vypálena na CD. Je tím umožněno před vypálením CD korigovat chyby a případně upravit přechody mezi tituly. Rovněž se tím eliminuje mechanický hluk, který by se mohl přenést do gramofonové nahrávky, a tím ji znehodnotit. S kterými formáty CD je LP2CD kompatibilní? LP2CD může přehrát jakýkoliv CD obsahující audio data, tedy libovolný hudební disk. Vypalovat však lze jen na CD-R. je proto nutné používat jen takové výrobky, které jsou označeny Digital Audio Recordable. Jaké množství dat lze uložit do vnitřního přehrávače (Internal Flash Player)? Paměť vnitřního přehrávače má kapacitu asi 700 MB dat, což odpovídá době záznamu asi 80 minut. Je možný během nahrávání příposlech? Ano. Jedna možnost je připojit na linkový výstup (konektory Cinch LINE OUT) vhodné stereozařízení nebo lze použít sluchátka s konektorem Jack 3,5 mm. Zdířka je v pravém rohu horní desky přístroje. Je možné nahrávat i z jiného zdroje? Ano je to možné. Jakýkoliv zdroj jako magnetofon, gramofon apod., pokud má linkový výstup, je možné připojit k LP2CD. Musí se na PC instalovat zvláštní ovladač pro připojení LP2CD? Nikoliv. LP2CD je postaven na standardu Plug-and-Play. Při prvním připojení k PC se automaticky nahrají veškeré potřené komponenty. Žádné zvláštní ovladače tedy nejsou nutné. Dotaz: Pod kterými operačními systémy může LP2CD pracovat? Odpověď: LP2CD je přístroj Plug-and-Playpod Windows Wista/XP a Mac OSX. Pro přenos hudby na počítač je nutné dbát pokynů příručky MixMeister Vinyl Converter Software Guide.

16 Nejčastější problémy ZÁVADA PŘÍČINA ODSTRANĚNÍ Nahrávka je hlasitá a zkreslená Nahrávka je sotva slyšitelná Nahrávka zní falešně Při přehrávání nebo záznamu z gramofonově desky není nic slyšet. Při přehrávání nebo záznamu externího zdroje není nic slyšet Objeví se varovné hlášení Not enough space on bank CDR. Nahrávací úroveň je příliš vysoká Nahrávací úroveň je příliš nízká přepínač otáček RPM není ve správné poloze Přepínač PHONO/LINE je v poloze Line místo Phono Přepínač PHONO/LINE je v poloze Phono místo Line Obsah jnterního přehrávače je větší než kapacita CD připraveného k nahrání Je velmi důležité aby nahrávací úroveň byla správně nastavena ještě před nahráváním. Je nutné překontrolovat ukazatel úrovně po prvním stisknutí RECORD při přechodu do modu připravenosti k záznamu (Rec Ready Modus). Úroveň se dá nastavit regulátorem RECORD LEVEL a kontrolovat na displeji. Ukazatele i ve špičkách hlasitosti by se měly pohybovat mezi značkami -4 a -2, avšak nikdy až!. Pak je jež nahrávka příliš hlasitá a přebuzená Nastavit přepínač na správnou rychlost otáčení desky (33/45/78) Aby byl zvuk slyšitelný je nutné dát přepínač PHONO/LINE do polohy Phono Aby byl zvuk slyšitelný je nutné dát přepínač PHONO/LINE do polohy Line Pokud zůstaly v paměti skladby (Track) z předchozího vypalování, je možné je vymazat. Obecně se doporučuje po každém úspěšném vypálení CD obsah vnitřního přehrávače vymazat. Použít disk s větší kapacitou. Místo disku 74 min. lze použít CD-R 80 min. Objeví se varovné hlášení Too many tracks in Flash to REC. Objeví se varovné hlášení Can t Rekord Flash is Full Paměť vnitřního přehrávače je zaplněna Pro získání kapacity vymazat nepotřebné skladby (Track) z vnitřního přehrávače Vypálit obsah paměti vnitřního přehrávače na CD-R a následně vymazat Gramofonová deska není slyše. Kvalita zvuku gramofonové desky je špatná Nahrávka je provedena jako jedna celistvá skladba (Track), žádoucí by byly samostatné skladby LP2CD přehrává právě záznam z CD nebo vnitřního přehrávače Snímací systém není správně nainstalován Povrch desky je špinavý nebo poškrábaný Funkce automatického rozlišování skladeb (Auto Split) byla vypnuta Stiskem ovládacího tlačítka STOP se přesvědčit, že přístroj nepřehrává nějakou skladbu, nebo nní v módu pauzy Překontrolovat celkové seřízení přenosky a rovněž i namontování snímací vložky a skořepiny na raménku Utřít povrch desky antistatickou utěrkou, proti poškrábání není obrany Zapnout funkci automatického rozlišování skladeb (Auto Split). Viz odstavec Menu vnitřního přehrávače (Internal Flash Player) Nahrávku lze rozdělit manuálně viz odstavec Rozdělování skladeb ve vnitřním přehrávači (Internal Flash Payer)
