Standardizace v průtokové cytometrii. Hana Glier, Martin Špryngar Konference Analytická cytometrie VII Mikulov, 2013
|
|
- Lukáš Esterka
- před 8 lety
- Počet zobrazení:
Transkript
1 Standardizace v průtokové cytometrii Hana Glier, Martin Špryngar Konference Analytická cytometrie VII Mikulov, 2013
2 Osnova 1. Standardizace měření - co a proč standardizovat 2. Platforma BD CS&T modul 3. Platforma B.Coulter - FlowCheck+FlowSet 4. Standizace měření mezi cytometry / mezi laboratořemi EuroFlow přístup

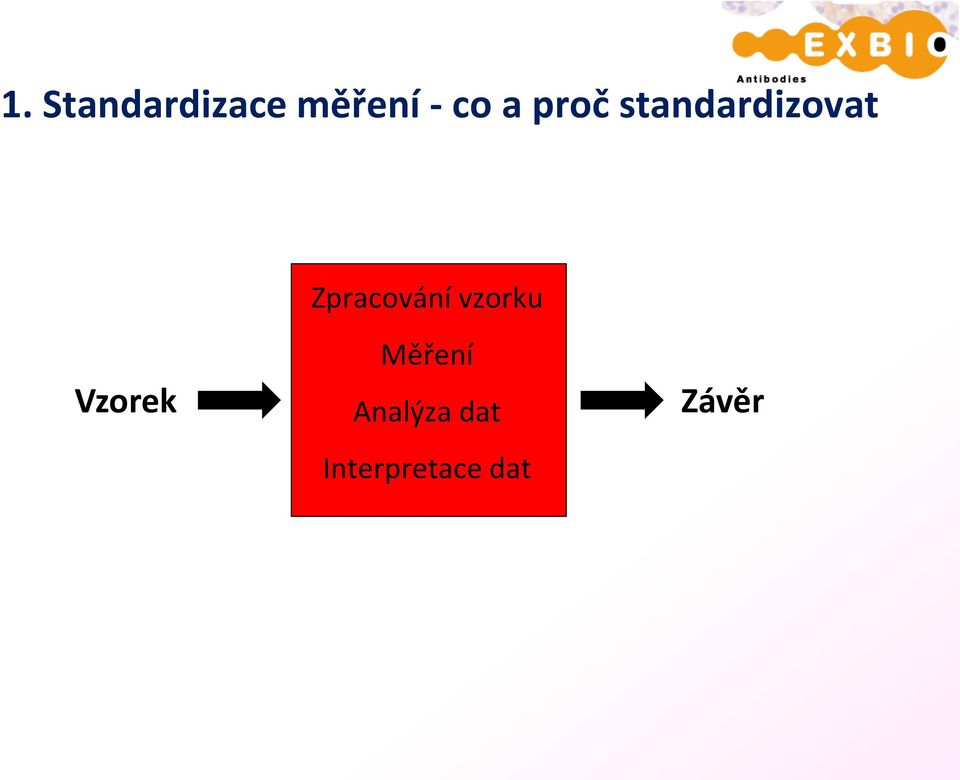

3 1. Standardizace měření - co a proč standardizovat Zpracování vzorku Vzorek Měření Analýza dat Interpretace dat Závěr
4 Standardizace měření Cíl standartizace: mít porovnatelná data v dlouhodobém horizontu naměřená na jednom cytometru naměřená na různých cytometrech naměřená v různých laboratořích Reprodukovatelnost dat
5 Standardizace měření Výstupem měření není absolutní fyzikální veličina Získaná hodnota fluorescence je úměrná nastavení fotodetektorů 1. Definice Cílových hodnot MFI standard 2. Udržení cílových hodnot MFI změnou PMTV

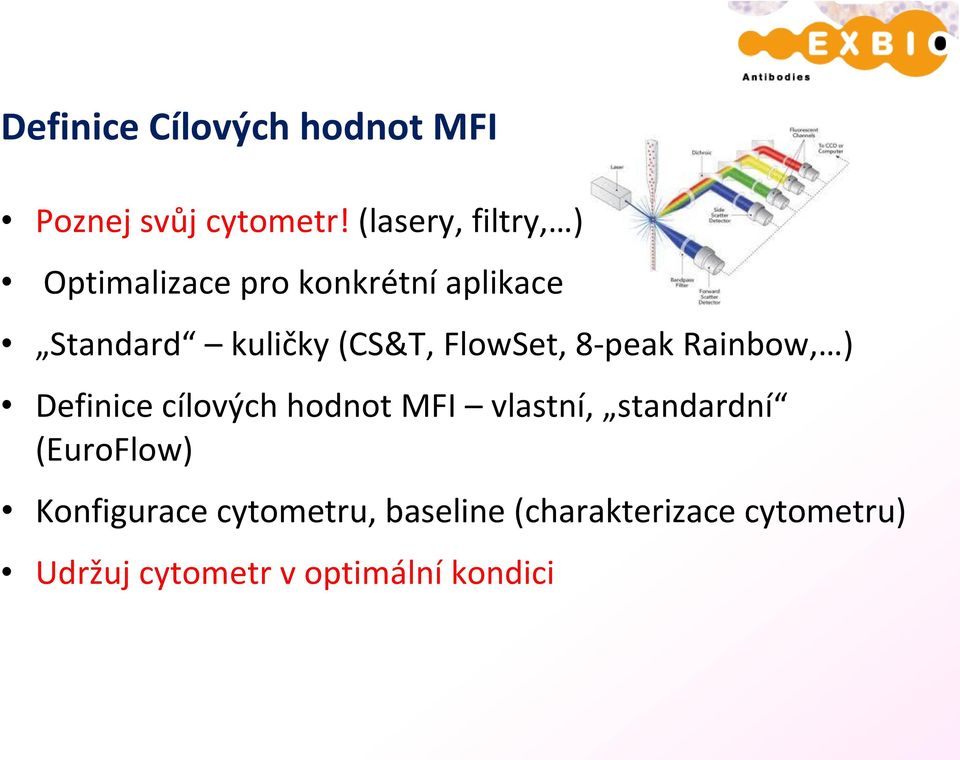

6 Definice Cílových hodnot MFI Poznej svůj cytometr! (lasery, filtry, ) Optimalizace pro konkrétní aplikace Standard kuličky (CS&T, FlowSet, 8-peak Rainbow, ) Definice cílových hodnot MFI vlastní, standardní (EuroFlow) Konfigurace cytometru, baseline (charakterizace cytometru) Udržuj cytometr v optimální kondici
7 Definice Cílových hodnot MFI Standardní - externí Vlastní
8 Udržení cílových hodnot MFI Zajištění reprodukovatelnosti měřených dat změnou PMTV Automaticky - Platformy výrobců (CS&T, FlowCheck+FlowSet) Manuálně monitoring (EuroFlow) Data změřená dnes stejně jako za týden, měsíc, rok = porovnatelná data v dlouhodobém horizontu
9 Udržení cílových hodnot MFI 403V 403V 396 V Den V 564 V 554V Den x Den x
10 2. BD CS&T modul v Diva6 CS&T beads
11 CS&T modul v Diva 6 + Application Settings 1. Baseline = charakterizace cytometru 2. Performance Check = Denní kontrola kvality PMTV nutná k zachování Cílových MFI 3. Application settings = Standardizace konkrétní aplikace PMTV (Instrument settings), při kterých jsou nastaveny požadované Cílové MFI, modifikace pro danou aplikaci Při každém změření CS&T Performance Check a použití Application settings je PMTV automaticky změněno tak, aby byly zachovány cílové hodnoty MFI

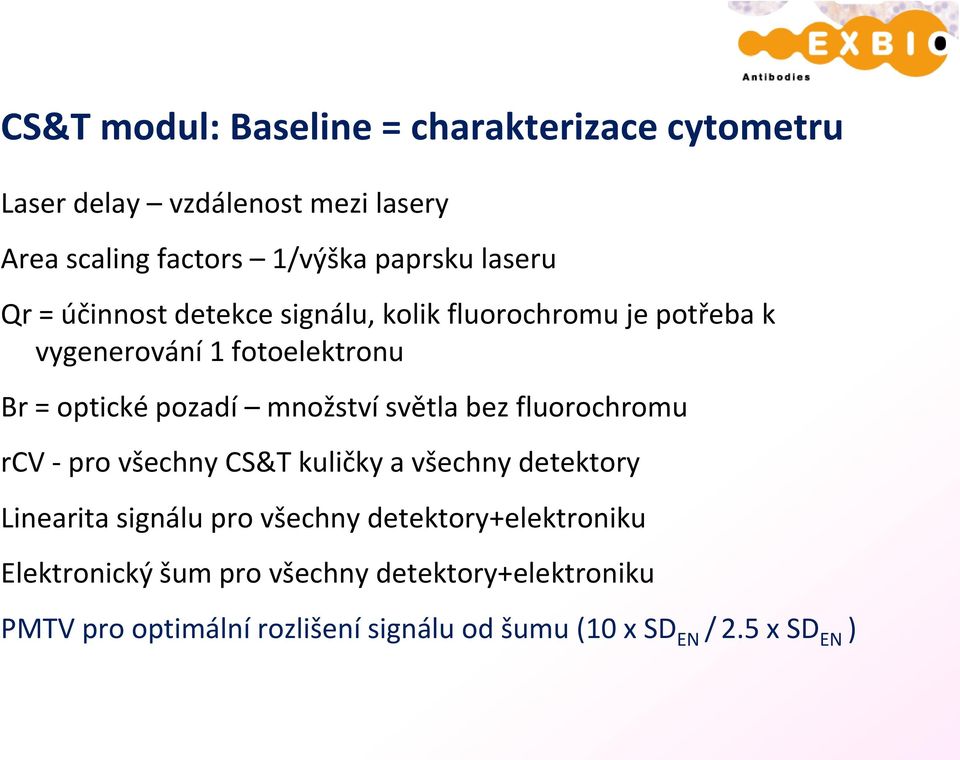

12 CS&T modul: Baseline = charakterizace cytometru Laser delay vzdálenost mezi lasery Area scaling factors 1/výška paprsku laseru Qr = účinnost detekce signálu, kolik fluorochromu je potřeba k vygenerování 1 fotoelektronu Br = optické pozadí množství světla bez fluorochromu rcv - pro všechny CS&T kuličky a všechny detektory Linearita signálu pro všechny detektory+elektroniku Elektronický šum pro všechny detektory+elektroniku PMTV pro optimální rozlišení signálu od šumu (10 x SD EN / 2.5 x SD EN )
13 CS&T modul: Baseline

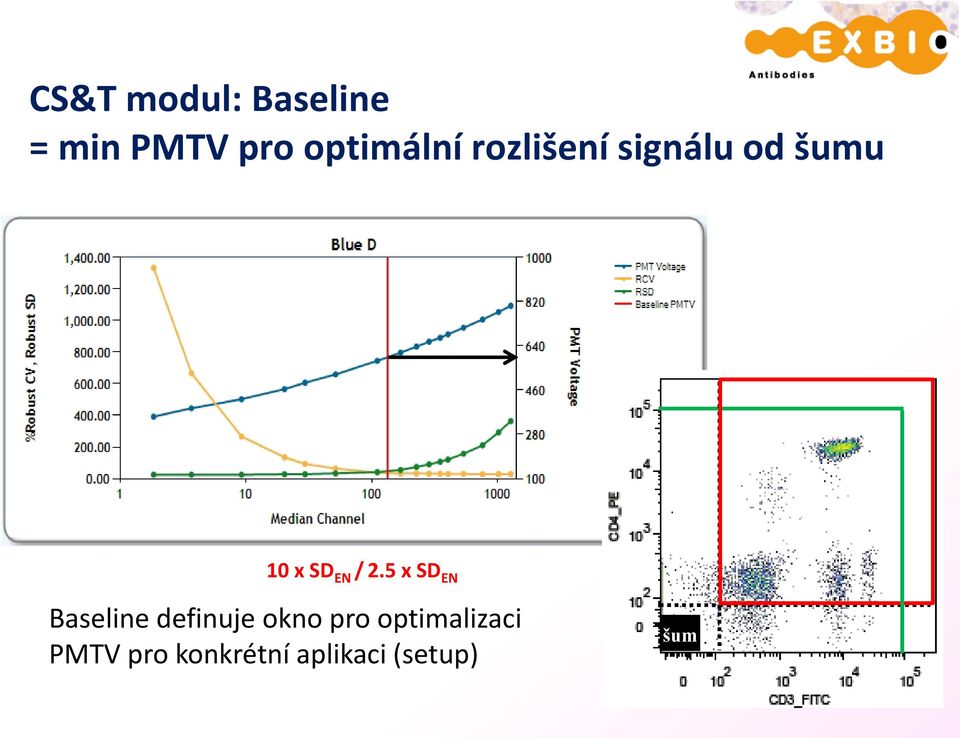

14 CS&T modul: Baseline = min PMTV pro optimální rozlišení signálu od šumu 10 x SD EN / 2.5 x SD EN Baseline definuje okno pro optimalizaci PMTV pro konkrétní aplikaci (setup) šum
15 CS&T modul: Performance Check = Denní kontrola kvality Laser delay vzdálenost mezi lasery Area scaling factors 1/výška paprsku laseru Qr = účinnost detekce signálu, pro každý detektor Br = optické pozadí, pro každý detektor rcv - pro všechny CS&T kuličky a všechny detektory PMTV nutná k zachování cílových MFI Výraznější změny znamenají problém!
16 CS&T modul + Application Settings = Setup experimentu a instrument settings pro konkrétní klinickou aplikaci PMTV (Instrument settings), při kterých jsou nastaveny požadované Cílové MFI, uložit jako Application settings Při každém změření CS&T Performance Check je PMTV automaticky změněno = drží cílové hodnoty MFI Použití templátu s aplikačními settings korigovanými dle CS&T Zajištění standardizace měření v čase
17 2. B.Coulter FlowCheck + FlowSet není analogické k CS&T modulu Baseline = charakterizace cytometru pouze servis Denní kontrola kvality = Flow-Check Pro Fluorospheres (BC) = monitoring cytometru Kontrola optického alignmentu a fluidiky cytometru Zaznamenává HPCV (CV), x-mean (MFI) Levey-Jennings graf v SW Navios: Mean ± 2SD Standardizace = Flow-Set Pro Fluorospheres (BC)
18 B.Coulter: Denní kontrola kvality Flow-Check Pro Mean ±2SD

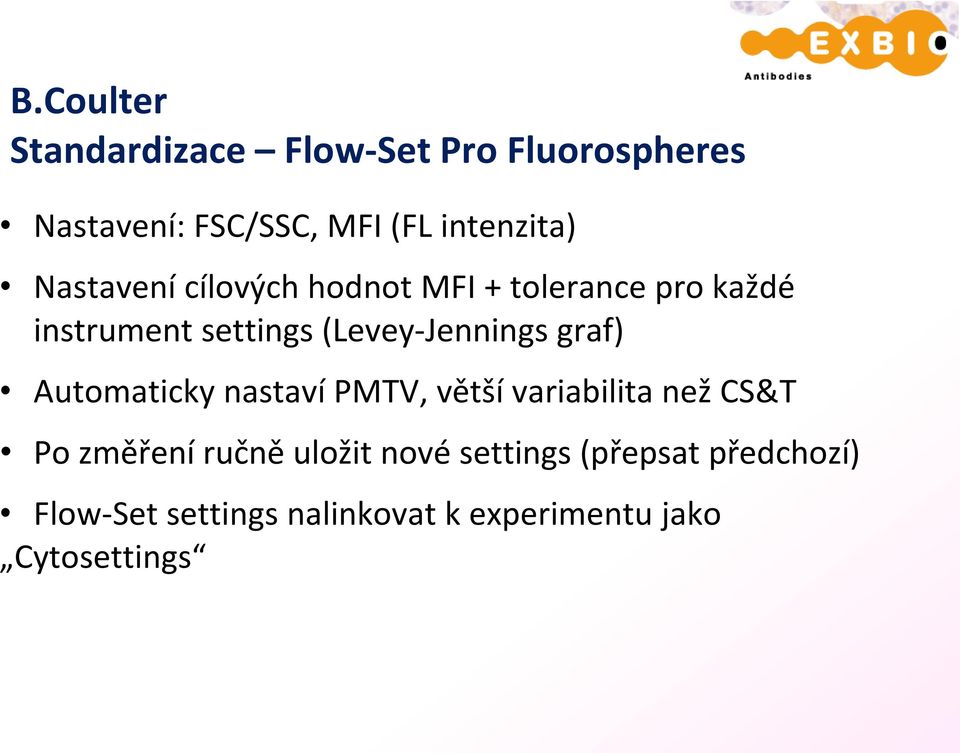

19 B.Coulter Standardizace Flow-Set Pro Fluorospheres Nastavení: FSC/SSC, MFI (FL intenzita) Nastavení cílových hodnot MFI + tolerance pro každé instrument settings (Levey-Jennings graf) Automaticky nastaví PMTV, větší variabilita než CS&T Po změření ručně uložit nové settings (přepsat předchozí) Flow-Set settings nalinkovat k experimentu jako Cytosettings

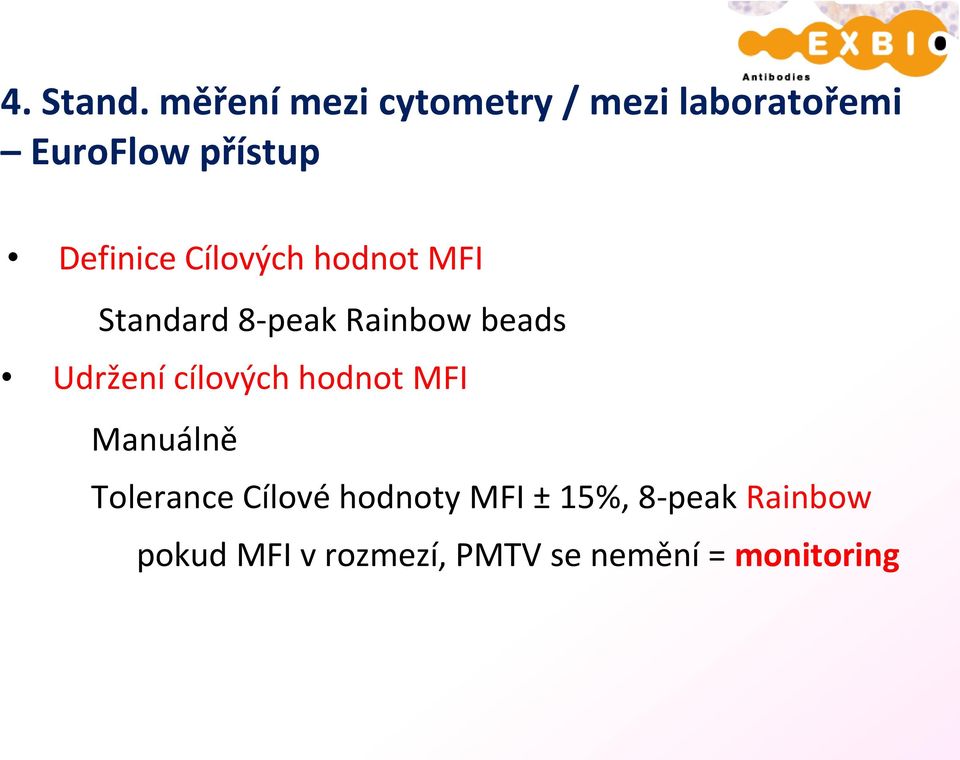

20 4. Stand. měření mezi cytometry / mezi laboratořemi EuroFlow přístup Definice Cílových hodnot MFI Standard 8-peak Rainbow beads Udržení cílových hodnot MFI Manuálně Tolerance Cílové hodnoty MFI ± 15%, 8-peak Rainbow pokud MFI v rozmezí, PMTV se nemění = monitoring
21 EuroFlow Cílové hodnoty MFI (pro BD cytometry) SPHERO Rainbow Calibration Particles (8 Peaks), 2 µm (Spherotech)
22 EuroFlow Cílové hodnoty MFI - 7th peak Rainbow beads
23 Reprodukovatelnost dat a rozlišení Udržení cílových hodnot MFI Medián bright bead populace byl umístěn do stejného FL kanálu = Cílová hodnota MFI Pokles sensitivity na suboptimálně nastavených cytometrech ovlivní více Low Intensity rozlišení
24 Standardizace dat měřených na různých cytometrech Synchronizace cytometrů = cytometry měří stejně = Definice Cílových hodnot MFI vlastní, standardní Reprodukovatelnost měřených dat = Udržení cílových hodnot MFI změnou PMTV Manuálně - EuroFlow Automaticky - CS&T + Application settings (BD) - FlowSet (BC)
25 BD FACS Canto Synchronizace cytometrů B. Coulter Navios 488 nm solid state 20mW 633 nm HeNe 17mW 530/30 FITC 585/42 PE 670LP PerCP-Cy /60 PE-Cy7 660/20 APC 780/60 APC-Cy7 488 nm solid state 22mW 638 nm solid state 25mW 405 nm solid state 40mW 525/40 FITC 575/30 PE 620/30 ECD 695/30 PE-Cy LP PE-Cy7 660/20 APC 725/20 Alexa Fluor LP APC-Cy7/APCA750/APC-H7 450/50 PacBlue 550/40 PacOrange 18 bit (2 18 kanálů), fcs 20 bit (2 20 kanálů), LMD
26 CD4 PE CD4 PE Jak udělat, aby cytometry měřily stejně? CANTO NAVIOS CD3 FITC CD3 FITC
27 Definice cílových hodnot MFI Cílové hodnoty MFI dle EuroFlow pro BD cytometry a po optimalizaci pro Navios
28 Synchronizace os
29 Synchronizace cytometrů dle EuroFlow = porovnatelná data z Canto a Navios FITC PE PerCP-Cy5.5 PE-Cy7 APC APC-Cy7 CANTO NAVIOS
30 CD4 PE Cytometry měří stejně CANTO NAVIOS CANTO + NAVIOS CD3 FITC CD3 FITC CD3 FITC
31 Monitoring cílových MFI 8-peak Rainbow (Navios) EuroFlow : odchylka ± 15% od Cílových hodnot MFI pokud MFI v rozmezí, PMTV se nemění = monitoring 2 PE (FL2) 2 PacBlue (FL9) PB (FL9) MFI x RB/7 peak 1 PE (FL2) MFI x RB/7 peak PE (FL2) HPCV RB/7 peak 1 PB (FL9) HPCV RB/7peak APC (FL6) APC (FL6) MFI x RB/7 peak APC (FL6) HPCV RB/7 peak Stabilita PE, APC, PacBlue 3 měsíce 0 SPHERO Rainbow Calibration Particles (8 Peaks), 2 µm (Spherotech)
32 Standardizace CANTO vs. NAVIOS v praxi
33 Standardizace schéma testování Kdy provést? Po instalaci cytometru Změna optiky Servis, alignment Měsíčně Změna reagencií (tandemy) Denně Baseline x x (X) Denní kontrola cytometru X X X x Kompenzace X X x x x Kontrola gates (FMO) x x x x x
34 Kompenzace Stejné MFI = stejná pozice = stejná kompenzace Den 1 Instrument Setup + kompenzace Den x Změna PMTV (stejné MFI) + stejné kompenzace PE single pozitivní PE single pozitivní double pozitivní double pozitivní = double negativní single pozitivní double negativní single pozitivní FITC FITC Kompenzační matice se nemění, dokud se nezmění fluorochrom (tandemy!) nebo cytometr (filtry)
35 Děkuji za pozornost
