2 Firma Lan2M s.r.o. se zabývá vývojem a výrobou ů určených pro výrobce strojů a dodavatele procesní automatizace.

3 Řešení vzdálené správy Principem vzdálené správy je vytvoření komunikačního kanálu mezi počítačem technika a strojem. Všechna Ethernetová zařízení stroje, jako jsou například PLC nebo operátorský panel, mohou být zapojeny do jednoho routeru a tvořit tak lokální síť stroje. Tato LAN je pak díky komunikačnímu kanálu dostupná vzdáleně. Řešení vzdálené správy je založeno na šifrovaném VPN tunelu mezi routerem, spojovým serverem a počítačem technika. Spojový server musí být dosažitelný na veřejné IP adrese. y jsou zařazovány mezi PLC a lokální síť s přístupem k Internetu. Spojový server Internet Pracovní stanice Výhoda Pomocí vzdálené správy můžete navázat spojení s vašimi zařízeními odkudkoliv ve světě. Šifrovaná komunikace PLC

4 IP adresy Každý tvoří svou podsíť, která může být u všech routerů stejná. Ke konfliktu IP adres nedochází, protože spojový server umožňuje, aby se každá pracovní stanice technika připojila VPN tunelem jen k jednomu routeru. Tento princip přináší řadu výhod: Tunel se otevírá jen na nezbytně nutnou dobu Výhoda Odpadají problémy se správou IP adres. Díky selektivnímu připojování lze evidovat kdo, kdy a k čemu byl připojen. Všem vašim PLC můžete Počet routerů je prakticky neomezený. nastavit stejnou lokální IP Spojový server adresu. To zjednoduší používání programů na pracovní stanici. Veřejná IP Internet Pracovní stanice PLC PLC

K jednomu routeru je možné připojit PLC a dalších 252 zařízení. Všechna zařízení se nachází v jedné podsíti a mohou spolu komunikovat. Toho lze využít pro operátorské panely, IP kamery, ap.

5 K jednomu routeru je možné připojit PLC a dalších 252 zařízení. Všechna zařízení se nachází v jedné podsíti a mohou spolu komunikovat. Toho lze využít pro operátorské panely, IP kamery, ap. Část rozsahu IP adres je přiřazována DHCP serverem, část je rezervována pro statické IP adresy. Skrz VPN tunel je možné se spojit z pracovní stanice s jakýmkoliv zařízením podsítě routeru. VÝHODA Skrz VPN tunel je možné se spojit z pracovní stanice s jakýmkoliv zařízení podsítě routeru. DOPORUČENÍ Podsíť pro vaše PLC a další zařízení by měla být zvolena tak, aby nekolidovala s nadřazenou sítí. Doporučujeme tedy zvolit málo obvyklý rozsah lokálních adres, např x

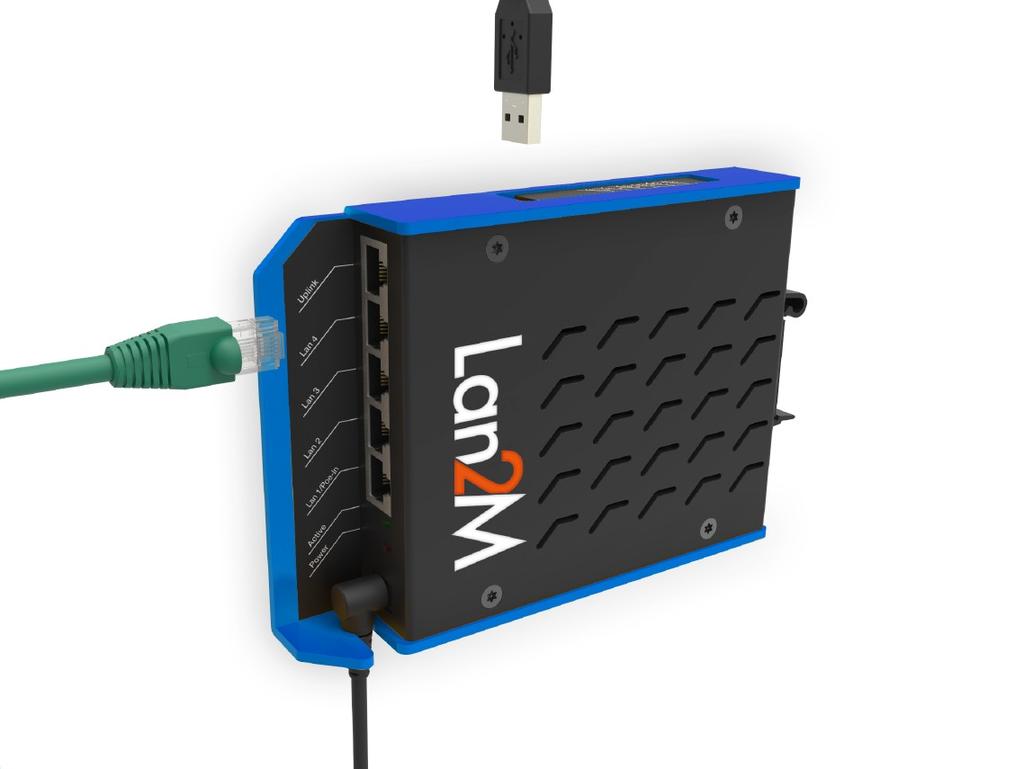

6 4 možnosti uplinku Doporučený způsob přístupu routeru k Internetu je UTP kabelem. Router je také vybavený zabudovaným WiFi modulem, který může být v řežimu Station, kdy se router připojí k místní WiFi síti. To umožňuje vzdálený přístup i tam, kde metalické připojení není možné. Router umožňuje připojit se přes 3G/4G sítě mobilních operátorů a to buďto pomocí USB modemu nebo pomocí tetheringu mobilního telefonu. 3G/4G 3G/4G VÝHODA Rozhodnutí, jakou možnost připojení využijete, lze udělat až podle situace při instalaci stroje.

WiFi signálu. Díky PoE je možné umístit router i s USB modemem mimo halu a propojit ho se strojem jediným UTP kabelem.

7 PoE 3G/4G PoE-In Jeden z LAN konektorů routeru je vybaven vstupem PoE-In, který umožňuje napájení routeru po datovém kabelu. Toho se nejčastěji využívá v případech, kdy se stroj nachází v hale, která zhoršuje kvalitu signálu mobilních operátorů nebo vnějšího WiFi signálu. Díky PoE je možné umístit router i s USB modemem mimo halu a propojit ho se strojem jediným UTP kabelem. Délka kabelu může být až 100m. VÝHODA Díky tomu, že se za signálem může přesunout celý router odpadá problém dlouhých koaxiálních kabelů k anténám a útlum signálu v nich.

Port Forwarding V routeru je možné naparametrovat

lokální sítě, například pro download parametrů nebo

8 Port Forwarding V routeru je možné naparametrovat komunikaci z nadřazné sítě na jednu určitou IP adresu podsítě routeru. To umožňuje z nadřazené sítě využívat služeb jako OPC, FTP, HTTP, VNC aj. Stejně tak může PLC přistoupit na některé zařízení lokální sítě, například pro download parametrů nebo archivování technologických dat. Pracovní stanice v podnikové síti VÝHODA PLC Router zpřístupňuje PLC i z podnikové sítě.

Access Point Zabudovaný WiFi modul lze přepnout do režimu Access Point. To jistě zjednodušší práci technikům, kteří se potřebují připojit místně.

9 Access Point Zabudovaný WiFi modul lze přepnout do režimu Access Point. To jistě zjednodušší práci technikům, kteří se potřebují připojit místně. Z takto připojené pracovní stanice jsou dostupná všechna zařízení v podsíti routeru. Pracovní stanice Výhoda Vaši technici se můžou volně pohybovat s pracovní stanicí v okolí stroje. PLC

10 konfigurace pomocí webového rozhraní Nejjednodušší konfigurace je pomocí integrovaného webového serveru. Výhoda Nastavení pomocí webového rozhraní je velice snadné a intuitivní.

Soubor má jednoduše editovatelný textový formát, případně vám s jeho vytvořením může pomoci program Router

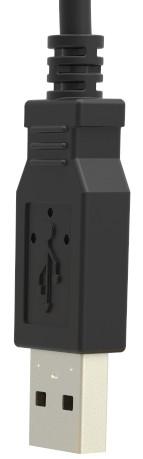

11 konfigurace pomocí souboru na USB Nastavení routeru je možné změnit také vložením USB paměti s konfiguračním souborem. Soubor má jednoduše editovatelný textový formát, případně vám s jeho vytvořením může pomoci program Router Configurator. Výhoda Pokud ztratíte s routerem spojení, protože došlo na straně uživatele ke změně v nastavení sítě, můžete konfigurační soubor poslat místnímu technikovi, který ho použije a spojení zase obnoví.

12 konfigurace z PLC Další možností, jak parametrovat router, je přístupem PLC, či jiného zařízení podsítě routeru, na vnitřní FTP úložiště routeru. Formát konfiguračního souboru je stejný, jako při konfiguraci pomocí USB. Výhoda PLC Takto můžete umožnit obsluze parametrizaci routeru např. pomocí operátorského panelu či jiného HMI rozhraní.

Spojový server Spojový server se v principu skládá ze dvou VPN serverů a managovaného propojení mezi nimi, které zajistí, aby se každá pracovní stanice spojila se zvoleným em.

13 Spojový server Spojový server se v principu skládá ze dvou VPN serverů a managovaného propojení mezi nimi, které zajistí, aby se každá pracovní stanice spojila se zvoleným em. Můžete využívat náš sdílený spojový server, případně vám můžeme pomoci zprovoznit váš vlastní server. Tím budete mít celou spojovou cestu pod svou konrolou. Výhoda Spojový server Veřejná IP Internet Využívání sdíleného spojového serveru není nijak zpoplatněno.

Po připojení ke spojovému serveru uvidíte seznam všech vašich routerů a jejich stav.

14 Pracovní stanice Pro navázání spojení z vašeho počítače využijete VPN klienta, který je součástí většiny operačních systémů. Aktivace VPN klienta je velmi jednoduchá. Po připojení ke spojovému serveru uvidíte seznam všech vašich routerů a jejich stav. Jedním klikem navážete spojení se zvoleným routerem. V tu chvíli budou z vašeho počítače dostupná všechna zařízení připojená do LAN části zvoleného routeru. Spojový server Internet Výhoda Není potřeba nic instalovat.

15 Přínosy vzdálené správy Rychlá diagnostika Úspory servisních nákladů Prostor pro vaše další inovace a služby Výhody řešení Lan2M Řešení bez spojového serveru třetí strany. Prakticky neomezený počet stanic 4 způsoby uplinku WiFi Access Point Port Forwarding Konfigurace z PLC Konfigurace přes USB Dynamický vývoj - možnost zákaznického provedení routeru
