LOGO! již 20 let s námi....pro malé automatizační úlohy

Transkript

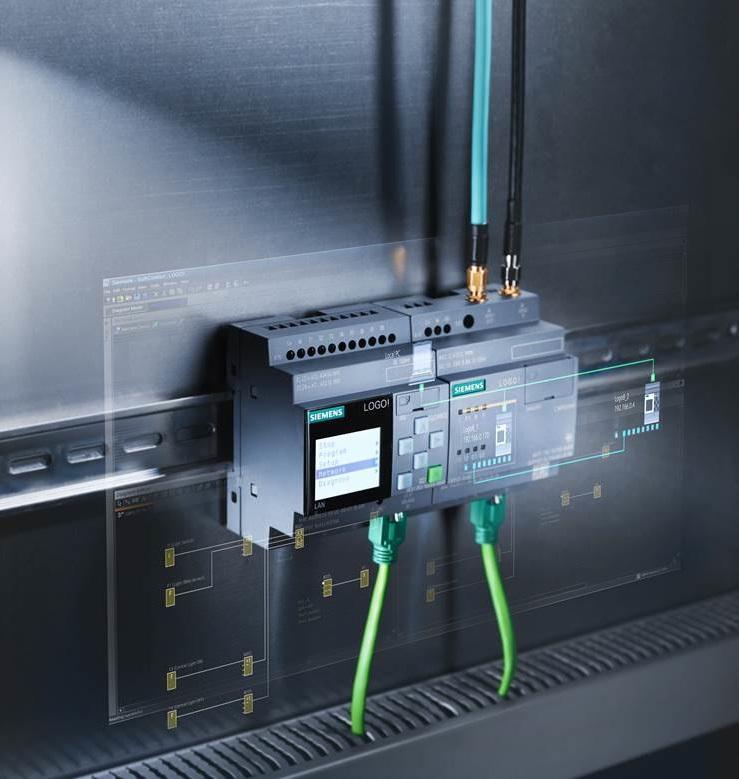

1 LOGO! již 20 let s námi...pro malé automatizační úlohy Siemens CZ DF-FA 2016 siemens.cz/micro

2 Tomáš Froněk LOGO, Tire DF FA AS siemens.com/logo, siemens.cz/micro Siemens CZ 2017 Page 2 Leden 2017 Digital Factory

3 TIA na dosah - LOGO! 8 únor 2017 Agenda: 9:00-10:00 LOGO!8 a novinky v systému 10:00-10:15 Coffee break 10:15 11:45 Technické představení novinek Modbus, KNX, CMR :45 12:00 Coffee break 12:00 12:45 LOGO!8 a HMI panely Simatic 13:00 Oběd Siemens CZ 2017 Page 3 Leden 2017 Digital Factory

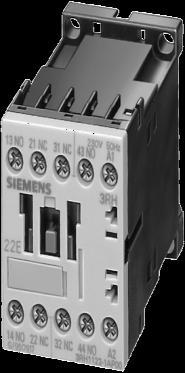

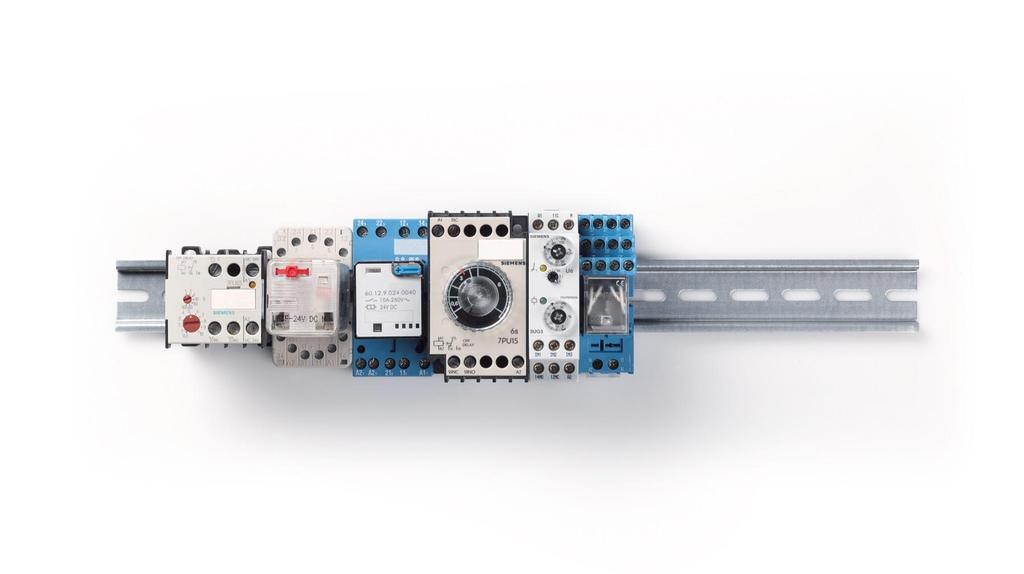

4 Standardní kabeláž při jednoduché automatizaci Nutnost vybrat a nainstalovat velké množství komponent. Konfigurace dráty a šroubovákem. Siemens CZ 2017 Page 4 Leden 2017 Digital Factory

5 Automatizace pomocí LOGO! Více místa v rozvaděči. Minimalizace kabeláže. Programování a řízení přímo v jednom zařízení. Možnost přizpůsobení všem potřebám zákazníka. Siemens CZ 2017 Page 5 Leden 2017 Digital Factory

6 Vývoj systému LOGO! LOGO! 0BA0, 0BA1, 0BA2 LOGO! 0BA3 LOGO! 0BA4 LOGO! 0BA5 LOGO! 0BA6 LOGO! 0BA7 LOGO!...0BA Modulární funkčních bloků 50% rychlejší PI-Controller Ramp Analog Multiplexer Externí display Analogy, matematika PWM DQ Ethernet SD-Card Síťování Displej Web server SMS, LTE KNX 2014 Siemens CZ 2017 Page 6 Leden 2017 Digital Factory

7 Functionality of LOGO! yesterday and today LOGO! 0BA0 LOGO! 8 DI/DO 6/4 8/4 max.24/20 AI/AO 0/0 Max 8/8 Program 30 Blocks 400 Blocks Konektory 4 16 Základní funkce 6 8 Speciální funkce 8 37 Čas cyklu pro max. program <100 ms <40 ms Displej 4 řádky, každý 12 znaků, Zelený bez podsvícení 6 řádků, každý 16 (32) znaků, 3 barvy podsvícení Síťování ne Až 16 spojení po ethernetu Siemens CZ 2017 Page 7 Leden 2017 Digital Factory

8 Function blocks of LOGO! Základní funkce LOGO! 0BA0 LOGO! 8 Speciální funkce Data Logging Macro Function Siemens CZ 2017 Page 8 Leden 2017 Digital Factory

9 LOGO! Ideální pro malé automatizační úlohy Price LOGO! na pomezí mezi relé, stykači a velkými PLC. LOGO! logická spojení se vytváří myší ne šroubovákem. LOGO! ideální start do automatizace. SIMATIC S Programmable Logic Controller LOGO! Logic Module Časové relé Stykač Functionality Siemens CZ 2017 Page 9 Leden 2017 Digital Factory

10 LOGO! Nano Micro Basic Advanced Complexity of the application LOGO! pro jednoduché automatizační úlohy LOGO! především pro samostatně stojící aplikace SIMATIC S The modular control system for medium size to complex manufacturing automation. LOGO! nabízí velké množství předprogramovaných funkcí oproti PLC SIMATIC S The modular compact control for manufacturing automation and standalone solutions. LOGO! certifikované pro domovní prostory, pasuje do normálního rozvaděče LOGO! 8 Logic module for switching and controlling solutions of small automation projects. Performance of the control I/O extent, program memory, execution time, communication ability, Siemens CZ 2017 Page 10 Leden 2017 Digital Factory

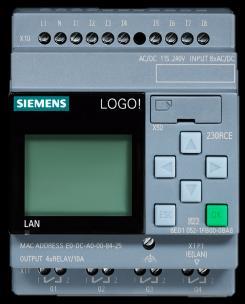

11 LOGO! 8 product overview 12/24 RCE 24 CE 24 RCE 230 RCE 12/24 RCE (o) 24 CE(o) 24 RCE(o) 230 RCE(o) TDE 4 základní moduly s displejem i bez, všechny s Ethernetem 8 vstupů 4 výstupy, rozšiřitelné až na: 24 DI, 20 DO, 8AI a 8 AO Moduly pro různá napětí: 12/24 V DC, relays-outputs 10A, 4 inputs as 0-10V AI useable 24 V DC, transistor-outputs, 4 inputs as 0-10V AI useable 24 V AC DC, relays-outputs 10 A V ACDC, relays-outputs 10A LOGO! 8 rozšiřující moduly Digital: DM8 with 4 DI/ 4 DO ; DM 16 with 8 DI/ 8 DO (diverse voltages) Analog: AM2 2 analog inputs 0-10V,0/4-20mA AM2 RTD 2 analog inputs for PT 100 / PT1000 temperature sensors AM2 AQ 2 analog outputs 0-10V,0/4-20mA LOGO! TDE 6 lines, each 20 characters 3 switchable background colors to highlight different kinds of messages DM16 24 DM16 24R DM16 230R DM8 12,24R DM8 24/24R DM8 230R AM2 AM2 RTD AM2 AQ 2 Ethernet-Interfaces 4 function keys Siemens CZ 2017 Page 11 Leden 2017 Digital Factory

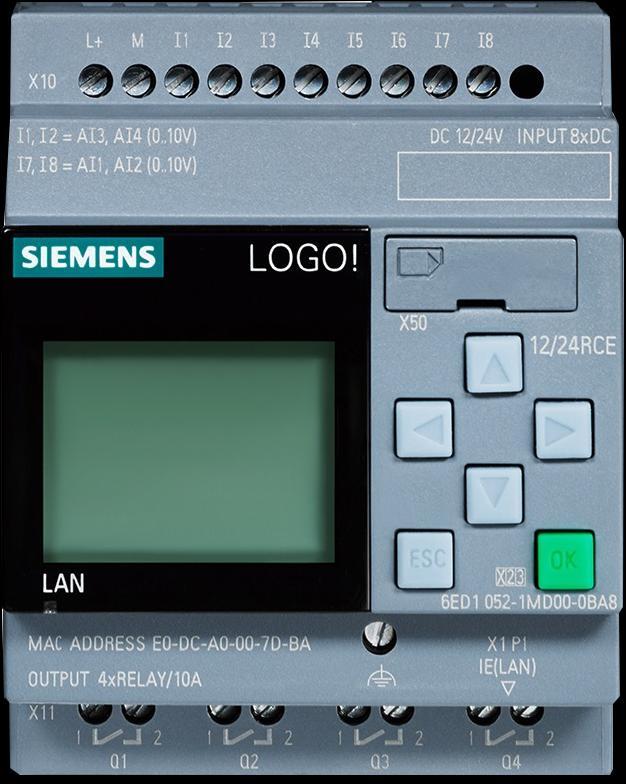

12 LOGO! 8 Highlights uživatelské benefity LOGO! 8 FS:04 Funkce 8 základních modulů všechny s integrovaným webserverem Teplotní rozsah -20 až +55 C Benefit Komunikace se kteroukoliv S7 Vzdálená správa a monitorování Nasazení ve venkovních rozvaděčích 5 6 NTP server/client pro přesný datum a čas Integrovaný Modbus TCP client/server LOGO! Access Tool stahování dat do excelu Přesný a stejný čas na všech LOGO! v síti Komunikace se zařízeními 3. stran Stanování dat bez nutnosti instalace LOGOSOFT a bez možnosti zásahu do programu Siemens CZ 2017 Page 12 Leden 2017 Digital Factory

13 LOGO! 8 additional components LOGO! CMR 2020 / komunikační modul pro GSM/GPS - Vzdálené ovládání LOGO! 8 via SMS (odesílání/přijímání) - Symbolické zprávy - Odesílání ů - vzdálený přístup pomoví open VPN Sledování polohy GPS, e.g. Tracking kontejnerů Synchronizace času Programování přes webový server - Možný update firmwaru LOGO! CSM + - Swich se 4mi porty, jeden z čelní strany LOGO! Power - 3 verze pro 24 V - 1,3 A; 2,5 A a 4 A 2 verze pro 12 V - 1,9 A; a 4,5 A LOGO! CMK2000 Integrace do systému KNX - Komunikace mezi logem a inteligentním domem, programování pomocí ETS + + Siemens CZ 2017 Page 13 Leden 2017 Digital Factory

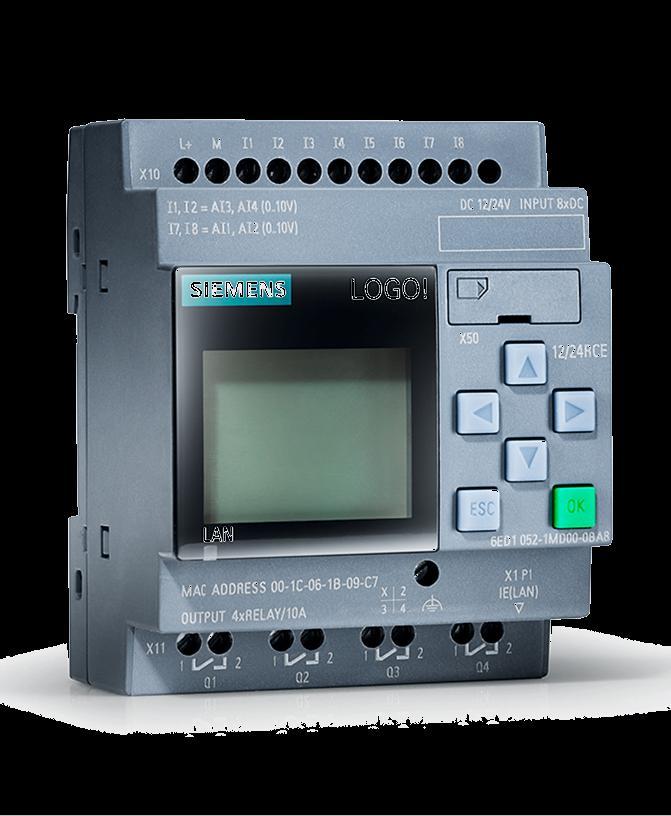

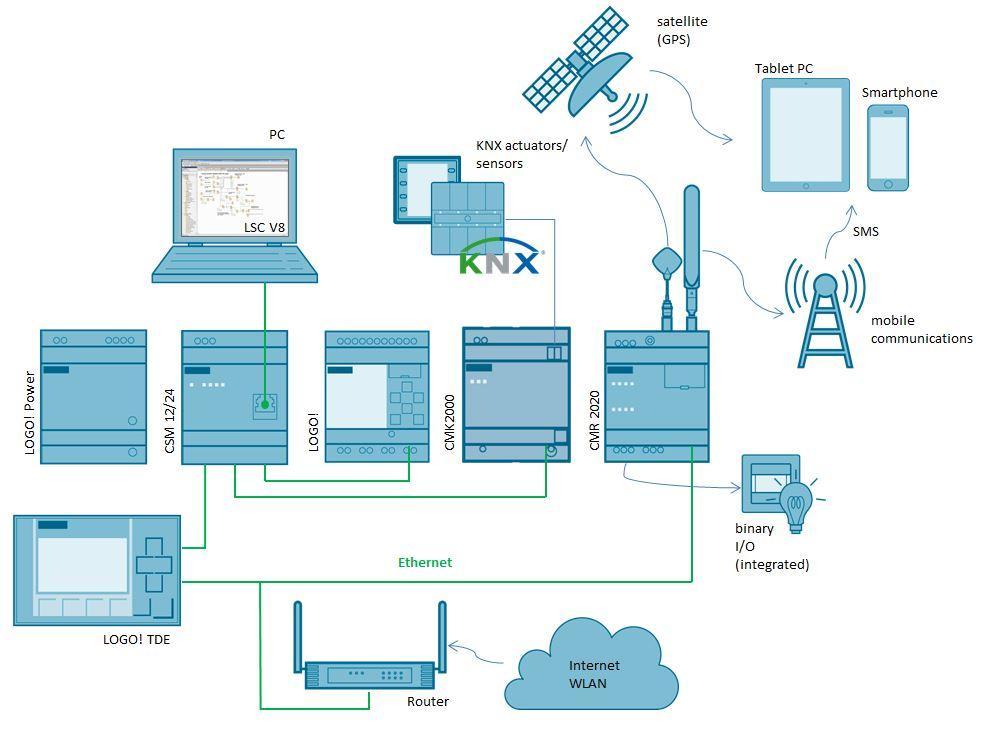

14 LOGO! 8 - Přehled systému Hardware Požadavky na místo 4 DIN moduly Maximální velikost Jedno LOGO! :24 DI, 20 DO, 8 AI a 8 AO V síti:88 DI, 84 DO, 40 AI, 24 AO Moduly pro každé napětí Ethernetový kabel pro programování a komunikaci Teploty od -20 do +55 C Integrovaný Modbus TCP Další možnosti komunikace Displej LOGO! a LOGO! TDE 6 řádků 16 znaků (20 znaků na TDE) Dobře čitelný na slunci, velká životnost 3 barvy podsvícení Integrovaný webový server Snadná integrace do sítě, bez nutnosti znalostí programování webových stránek Siemens CZ 2017 Page 14 Leden 2017 Digital Factory

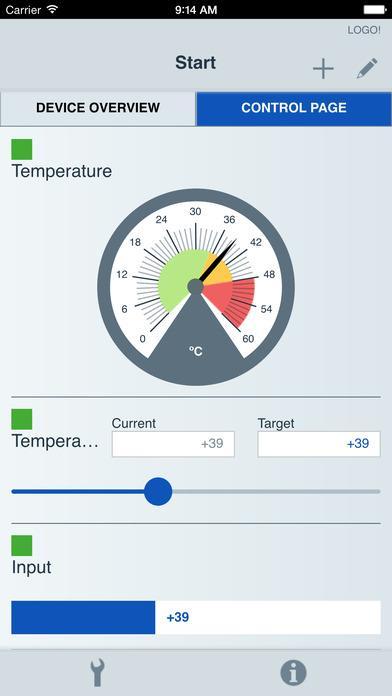

15 LOGO! App LOGO! do chytrého telefonu Připojení k LOGO! pomocí Dynamic DNS nebo IP Vizualizace a zapisování dat Ochrana pomocí hesla Diagnostika bez znalosti konfigurace LOGO! Siemens CZ 2017 Page 15 Leden 2017 Digital Factory

16 LOGO! Soft Comfort Snadná konfigurace Programování pomocí spojování funkčních bloků Simulace a testování i v síťovém projektu Online sledování Profesionální projektová dokumentace SW pro Windows, MAC a Linux WEB-Training v češtině a zdarma Siemens CZ 2017 Page 16 Leden 2017 Digital Factory

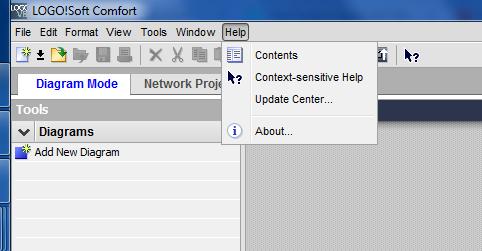

17 LOGO! Soft Comfort česká mutace Pro LSC8.1 ve schvalovacím procesu Na stejném místě update pro programování nového LOGO! FS.04 Siemens CZ 2017 Page 17 Leden 2017 Digital Factory

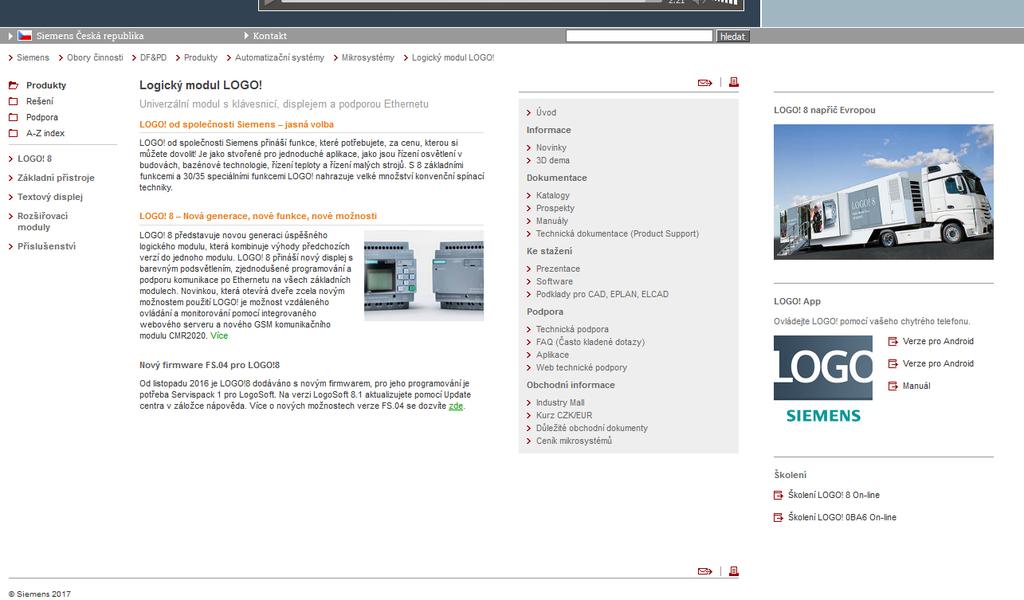

18 LOGO! školení Logo akademie 2x ročně Webové školení v češtině Siemens.cz/micro LOGO! Tips and triks na Youtube Ceník mikrosystémů na stejném místě Siemens CZ 2017 Page 18 Leden 2017 Digital Factory

19 LOGO! Výuka na školách Sady pro školy za skvělé ceny Dostupné výukové materiály speciálně pro LOGO! Možnost školení z naší strany Leták s cenami ke stažení Český leták k dostání u mě Siemens CZ 2017 Page 19 Leden 2017 Digital Factory

20 Příklady nasazení LOGO! Domovní automatizace Velké budovy Průmysl Siemens CZ 2017 Page 20 Leden 2017 Digital Factory

21 Typické oblasti nasazení Jednoduché vzdálené sledování a řízení (vč. domovních instalací ovládání topení, oken nebo zálivky) Automatizace budov vč. Zařízení pro HVAC nebo řízení čerpadel Automatické zavlažování, automatizované systémy krmení v zemědělství Vzdálený dohled a řízení malých strojů Vzdálené monitorování a řízení akčních členů a senzorů v vodním hospodářství (hladina, tlak, teplota a průtok) Sledování polohy pro logistické aplikace (např. vozíky, mrazírenské dopravníky, kontejnery atd.) Základní sledování energií Siemens CZ 2017 Page 21 Leden 2017 Digital Factory

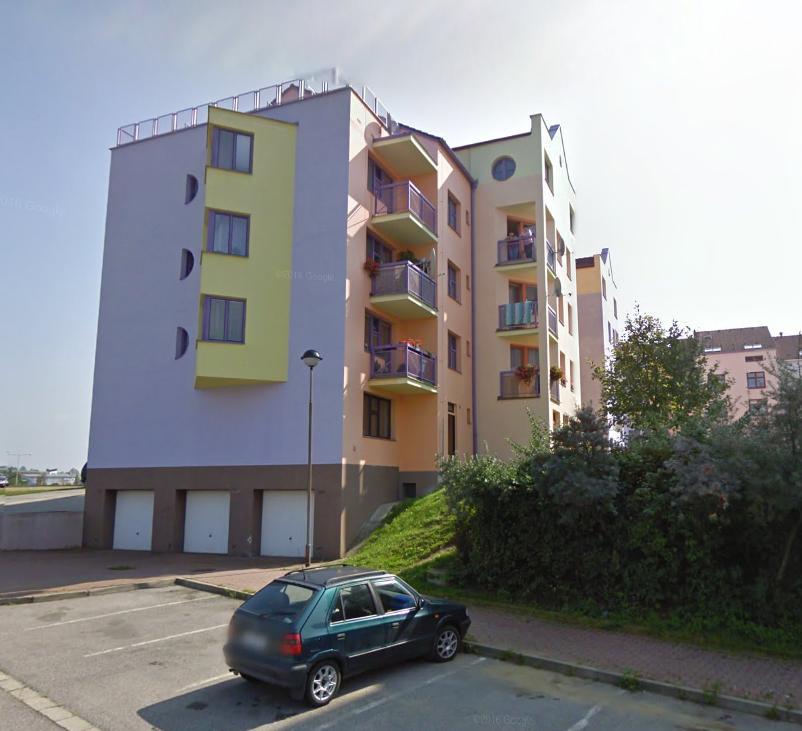

22 Kotelna Český Krumlov LOGO!8 s RTD Ušetření času za cestu Vzdálená správa pomocí LOGO!App Pomoc s první aplikací Siemens CZ 2017 Page 22 Leden 2017 Digital Factory

23 Udírna na maso Wetter, Německo LOGO!8 s RTD Uzení masa trvá 20 hodin Udržení teploty masa mezi 100 C a 120 C LOGO! programoval sám kuchař Siemens CZ 2017 Page 23 Leden 2017 Digital Factory

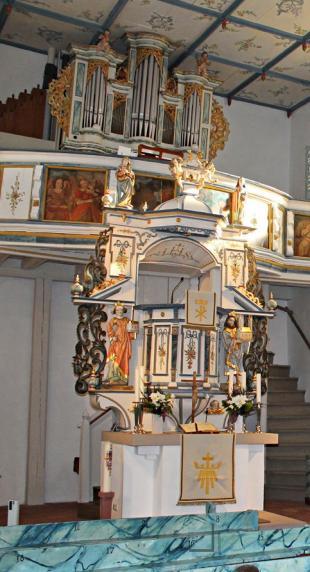

24 Vytápění kostela - Naila-Lippertsgrün, Německo LOGO!8 s TP700 a CMR2020 Ušetří 20% energie Vzdálená správa pomocí LOGO!App Zkrácení procesu vytápění o 30 minut Siemens CZ 2017 Page 24 Leden 2017 Digital Factory

25 LOGO! 8 FS:04 novinky Siemens RC-CZ DF FA siemens.cz/micro

26 Přehled novinek LOGO! 8 FS:04 Funkce Rozšířený teplotní rozsah C bez kondenzace. Benefit Možno nasazení LOGO! do venkovního rozvaděče bez vyhřívání. NTP server/klient pro synchronizaci času a data Stejný čas mezi moduly a synchronizace s webovým serverem Integrovaný MODBUS TCP do základního modulu Komunikace s MODBUS zařízeními (senzory, měniče, powermetry,...) LOGO! Access Tool doplněk do excelu LOGO! Soft Comfort V8.1 + Nové funkce + Zlepšení uživatelského komfortu Čtení a ukládání hodnot přímo do MS Excel bez nutnosti použít LogoSoft LOGO! Soft Comfort + Konfigurace MODBUS, NTP + Nová zařízení, pamatování adres,... Siemens RC-CZ DF FA Strana 2

27 LOGO! 8 FS:04 Rozšířený teplotní rozsah LOGO! 8 FS:04 s rozšířeným teplotním rozsahem C, bez kondenzace Všechny LOGO! 8 FS:04 základní moduly Všechny LOGO! DMx a AMx rozšiřující moduly (zpoždění DM8 24R a DM16 24R) Zpoždění TDE (ve vývoji) Aplikace: Venkovní rozvaděče do -20 Další místa s nízkou teplotou (vlaky, mrazírny,...) LOGO Siplus Extreme: C Siemens RC-CZ DF FA Strana 3

28 LOGO! 8 FS:04 Identifikace Siemens RC-CZ DF FA Strana 4

29 Přehled novinek LOGO! 8 FS:04 Funkce Rozšířený teplotní rozsah C bez kondenzace. Benefit Možno nasazení LOGO! do venkovního rozvaděče bez vyhřívání. NTP server/klient pro synchronizaci času a data Stejný čas mezi moduly a synchronizace s webovým serverem Integrovaný MODBUS TCP do základního modulu Komunikace s MODBUS zařízeními (senzory, měniče, powermetry,...) LOGO! Access Tool doplněk do excelu Čtení a ukládání hodnot přímo do MS Excel bez nutnosti použít LogoSoft LOGO! Soft Comfort V8.1 + Nové funkce + Zlepšení uživatelského komfortu LOGO! Soft Comfort + Konfigurace MODBUS, NTP + Nová zařízení, pamatování adres,... Siemens RC-CZ DF FA Strana 5

30 LOGO! 8 FS:04 NTP (Network Time Protocol) LOGO! 8 FS:04 NTP synchronizace Synchronizace času a data mezi moduly LOGO! 8 FS:04 Synchronizace času a data mezi LOGO! 8 FS:04 a dalšími moduly pomocí NTP (S7-1200, S7-1500,..) Auttomaticky jednou za hodinu Manuálně přes zařízení nebo pomocí LOGO! Soft Comfort V8.1 Applications: Školní zvonky, kostelní hodiny Domovní automatizace,.. Průmysl s přesným časem... Siemens RC-CZ DF FA Strana 6

31 LOGO! 8 FS:04 NTP (Network Time Protocol) Synchronizace LOGO! jako NTP Server LOGO! jako NTP Client synchronizuje čas a satum pokud: LOGO! NTP Client přejde do RUN Automaticky v RUN každou hodinu Manuálně přes displej nebo z LOGO! Soft Comfort V8.1 Časový signál z: Manuální nastavení CMR2020/2040 Jiný NTP Server LOGO! jako NTP Client Siemens RC-CZ DF FA Strana 7

32 Přehled novinek LOGO! 8 FS:04 Funkce Rozšířený teplotní rozsah C bez kondenzace. Benefit Možno nasazení LOGO! do venkovního rozvaděče bez vyhřívání. NTP server/klient pro synchronizaci času a data Stejný čas mezi moduly a synchronizace s webovým serverem Integrovaný MODBUS TCP do základního modulu Komunikace s MODBUS zařízeními (senzory, měniče, powermetry,...) LOGO! Access Tool doplněk do excelu Čtení a ukládání hodnot přímo do MS Excel bez nutnosti použít LogoSoft LOGO! Soft Comfort V8.1 + Nové funkce + Zlepšení uživatelského komfortu LOGO! Soft Comfort + Konfigurace MODBUS, NTP + Nová zařízení, pamatování adres,... Siemens RC-CZ DF FA Strana 8

33 Novinka: Modbus TCP/IP Client/Server LOGO! 8 FS:04 Modbus TCP/IP Zápis a čtení dat z/na Modbus TCP/IP zařízení Modbus TCP/IP Server/Client podpora Práce v diagramu i síťovém projektu Pro použití v aplikacích jako: Vodohospodářství Sledování energií HVAC.. A další Siemens RC-CZ DF FA Strana 9

34 Modbus TCP/IP Client/Server LOGO! integrovaná komunikace Modbus TCP/IP LOGO! Modbus TCP/IP For use in all application like: Scholes bells podpora little endia Churches Převod floating poit v Residential obou směrech homes / Home Modbus TCP/IP, TDE, automation LOGO!, HMI komunikace najednou Industrial application Modbus TCP/IP.. and many more Podporované vlastnosti: Server / Client najednou Read / Write data Komunikační interval pro klienta může být volně nastavený Až 8 Modbus TCP/IP zařízení a 8 Modbus TCP/IP klientů jako dynamický server Sentron PAC3200 Management SW Další zařízení Siemens RC-CZ DF FA Strana 10

35 Přehled novinek LOGO! 8 FS:04 Funkce Rozšířený teplotní rozsah C bez kondenzace. Benefit Možno nasazení LOGO! do venkovního rozvaděče bez vyhřívání. NTP server/klient pro synchronizaci času a data Stejný čas mezi moduly a synchronizace s webovým serverem Integrovaný MODBUS TCP do základního modulu Komunikace s MODBUS zařízeními (senzory, měniče, powermetry,...) LOGO! Access Tool doplněk do excelu Čtení a ukládání hodnot přímo do MS Excel bez nutnosti použít LogoSoft LOGO! Soft Comfort V8.1 + Nové funkce + Zlepšení uživatelského komfortu LOGO! Soft Comfort + Konfigurace MODBUS, NTP + Nová zařízení, pamatování adres,... Siemens RC-CZ DF FA Strana 11

36 LOGO! Access Tool LOGO! 8 Access Tool Umožňuje číst data z LOGO! v MS Excel pokud je LOGO! v RUN Ukládání dat na PC jako CSV Připojení k jednomu LOGO! Používá heslo pro Web-Server pro bezpečný přístup Podpora všech LOGO! 8 Bez LOGO! Soft Comfort instalace na PC Aplikace: Testování zařízení Archivace dat z LOGO! BM Analýza provozních dat na PC.. A další Siemens RC-CZ DF FA Strana 12

37 LOGO! Access Tool Microsoft Excel Add-in pro čtení informací z LOGO! 8 a jejich analýzu a zobrazení v MS Excel + Zobrazení hodnot v buňkách + Zobrazení jako Diagŕam + Ukládání CSV na PC + Přístup do: + LOGO! Status + všechny standardní hodnoty (I/O,.) + VM + Ochrana přístupu pomocí Web-Server PW LOGO! in RUN Siemens RC-CZ DF FA Strana 13

38 Přehled novinek LOGO! 8 FS:04 Funkce Rozšířený teplotní rozsah C bez kondenzace. Benefit Možno nasazení LOGO! do venkovního rozvaděče bez vyhřívání. NTP server/klient pro synchronizaci času a data Stejný čas mezi moduly a synchronizace s webovým serverem Integrovaný MODBUS TCP do základního modulu Komunikace s MODBUS zařízeními (senzory, měniče, powermetry,...) LOGO! Access Tool doplněk do excelu Čtení a ukládání hodnot přímo do MS Excel bez nutnosti použít LogoSoft LOGO! Soft Comfort V8.1 + Nové funkce + Zlepšení uživatelského komfortu LOGO! Soft Comfort + Konfigurace MODBUS, NTP + Nová zařízení, pamatování adres,... Siemens RC-CZ DF FA Strana 14

39 Přehled LOGO! Soft Comfort 8.1 Automatická instalace jazyků z DVD Snadná konfigurace nových funkcí (NTP, Modbus TCP/IP) Zlepšená uživatelská přívětivost Nové funkční bloky Zaměření na: Snadné použití složitějších funkcí Lepší přehled Snížení času na programování Siemens RC-CZ DF FA Strana 15

40 LOGO! Soft Comfort V8.1 LOGO! Soft Comfort: + Podpora Windows 10 32/64 Bit + Další zařízení (LOGO! 8 FS:04, Modbus devices, TDE) v síťovém modu + NTP konfigurace + Snadná výměna dat mezi Modbus TCP/IP zařízeními + Dva nové bloky pro komunikaci Modbus I/F a F/I Podpora Windows 10 Siemens RC-CZ DF FA Strana 16

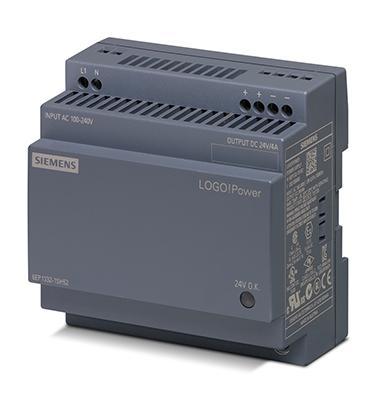

41 LOGO!Power Plochý zdroj do rozvaděčů Efektivní napříč celým napájecím spektrem Nízké ztráty bez zatížení Jak pro střídavé tak stejnosměrné sítě Záloha výkonu pro start kapacitních zátěží Velký rozptyl operačních teplot Certifikace GL a ATEX Design LOGO! 8 Výhody Ideální pro malé rozvaděče Nízká spotřeba bez zátěže nebo ve stand-by Pro téměř všechny napájecí sítě ve světě a pro bateriový provoz Konstantní proud i při velkých DC/DC zátěžích Univerzální pro většinu použití Vstup: Výstup: účinnost: Standby ztráty: Signalizace stavu: Provozní teploty: V AC ( V AC/ V DC) 5, 12, 15 a 24 V DC 77 89% (at rated power) W LED Output voltage ok C Velikosti (WxHxD) v mm: 45 / 72 / 90 x 90 x 55 Siemens RC-CZ DF FA Strana 17

42 KNX LOGO! univerzální KNX/ EIB zařízení

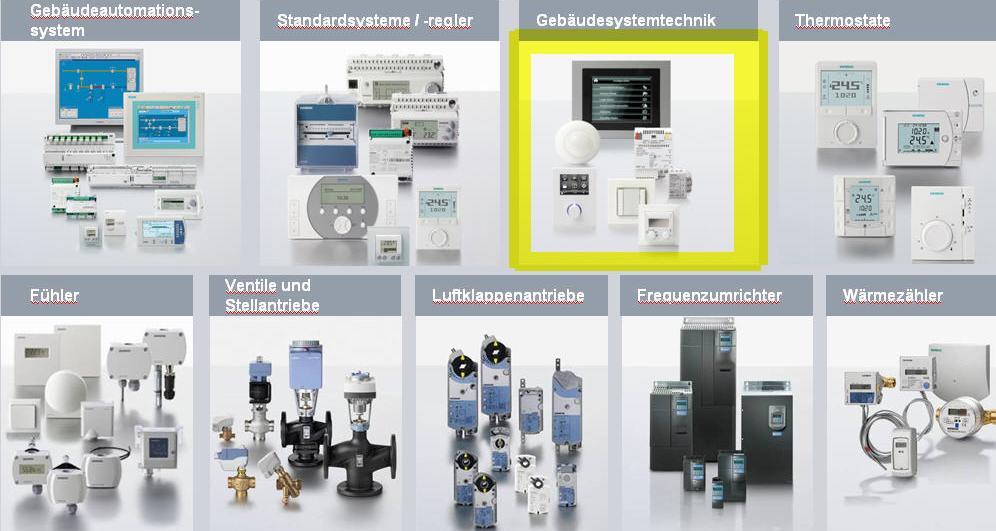

43 Přehled portfolia BT Automatizace budov Standardní systémy a kontroléry Pokojové jednotky Termostaty Senzory Ventily HVAC Měniče Kalorimetry Restricted Siemens AG 2016

44 LOGO! v technologii budov Dveře, brány, garáže Automatické otevírání bran a vrat Řízení více vrat a bran Řízení dopravní signalizace Časová závislost Rodinné domy. Pumpy, čističky, nádrže na vodu Čas a den, vlhkost Sledování teploty Restricted Siemens AG 2016

45 LOGO! pro kutily Hobby Akvária, terária, indoor zahrady, modely,... Sportovní kluby a zařízení Zalévání, vytápění, výsledkové tabule,... Restricted Siemens AG 2016

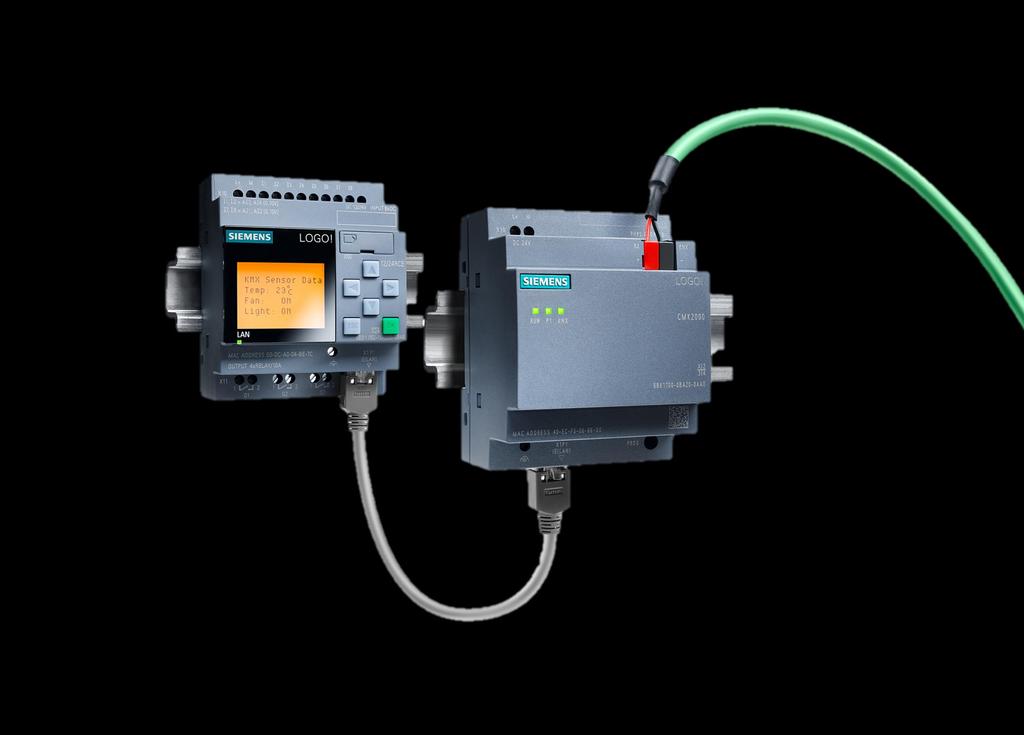

46 LOGO! CMK2000 komunikační modul pro KNX LOGO! CMK 2000 Funkce Komunikace LOGO!8 do domovního systému KNX benefits LOGO! velice levný kontrolér a IO pro KNX. Připojení LOGO-KNX pomocí ethernetu Možnost využití kompletních možností LOGO!8 50 komunikačních objektů v ETS Přístup k markerům a paměti VM Komunikační objekty nezávislé na IO Možnost využití funkcí z logo (čítače, hodiny,...) Synchronizace data a času Stejný čas na všech připojených zařízeních Restricted Siemens AG 2016

47 LOGO! Webserver Vzdálený přístup odkudkoliv Smartphone Tablet Notebook Pomocí DynDNS dostupné odkudkoliv Restricted Siemens AG 2016

48 ETS Engineering Tool Software Jeden SW pro všechna KNX zařízení ETS (Engineering Tool Software) podporuje kompletní design systému: Plánování a konfigurace Adresování a parametrizace Zprovoznění Údržba ETS je produkt asociace KNX: Restricted Siemens AG 2016

49 Základní princip KNX Aktuátory (řízené prvky) Infrared / radio Světla Topení Žaluzie centrála Sluneční svit Lokalizace Meteo Čas Otevřený standardizovaný systém Integrace do různých oblastí Produkty od více výrobců Různé druhy spojení TP, RF, PL, IP Senzory (řídící prvky) Restricted Siemens AG 2016

50 Nasazení Světla Stínění a žaluzie Zabezpečení Energy Management HVAC Monitoring Vzdálená správa Metering Audio/Video Control Bílá technika Restricted Siemens AG 2016

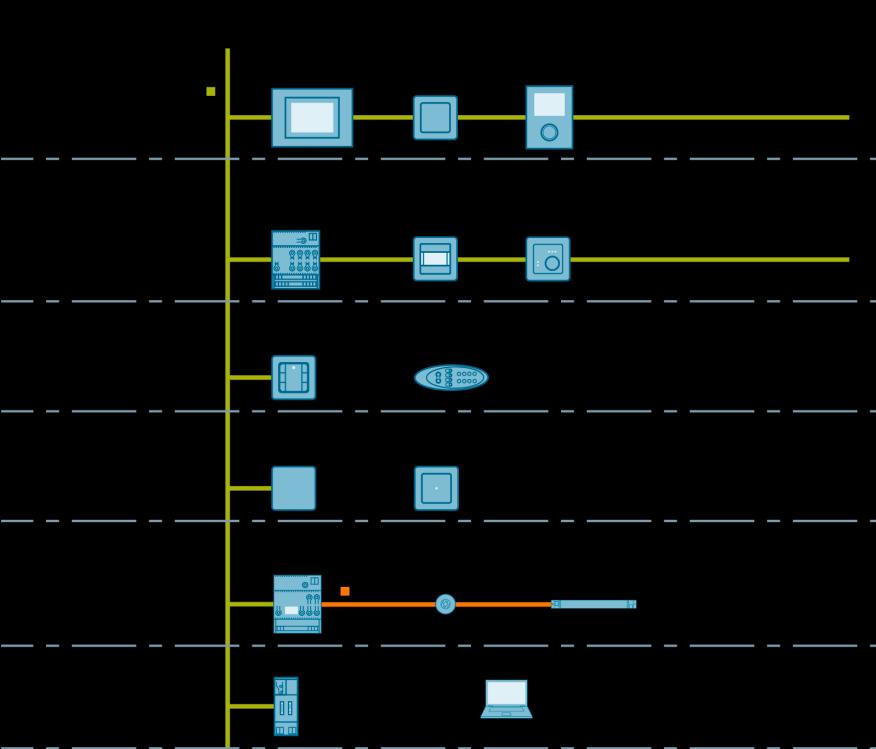

51 KNX rozhraní do dalších sítí Restricted Siemens AG 2016

52 red black yellow white Napájení KNX 29VDC Power supply (SV) 29 V Choke (DR) VAC L N PE Restricted Siemens AG 2016

53 LOGO! Soft Comfort KNX ETS 5 LOGO! KNX KNX Přehled Hello World! Ethernet Programování funkcí LOGO Nastavení vnitřních proměnných a logiky Nastavení KNX Modul CMS2000 Až 5 zařízení zdarma Restricted Siemens AG 2016

54 Logosoft 8.1 novinky Siemens DF FA AS 2017

55 Novinky v LSC 8.1 LOGO! Soft Comfort V8.1 Uživatelská přívětivost Změna funkcí Nové vlastnosti Update/upgrade zdarma na Nebo přes Help / Update center v LOGO! Soft Comfort. Intern Siemens AG 2016

56 LOGO! Soft Comfort V8.1 uživatelská přívětivost 1 For use in all application like: Scholes bells Churches Residential homes / Home automation Industrial application.. and many more F klávesy a kurzorové klávesy jsou nyní jako push button Markery pro podsvícení mají baru podsvícení jaké spouští Reference mají jinou barvu než signály Pop up okna si pamatují poslední velikost Filtr pro výběr FB Hodnoty při simulaci a online testu jsou blíže k bloku V datové tabulce lze přidávat řádky enter Intern Siemens AG 2016

57 LOGO! Soft Comfort V8.1 uživatelská přívětivost 2 For use in all application like: Scholes bells Churches Residential homes / Home automation Industrial application.. and many more Síťové bloky jsou u svých FB (D&D Networking) F2 automaticky otevře informační okno Import sám nastaví nejnovější HW v síťovém projektu Pamatuje si poslední IP při manuálním zadání Zvýraznění idikátoru času Tlačítko pro skrytí ethernetové struktury v síťovém projektu Intern Siemens AG 2016

58 LOGO! Soft Comfort V8.1 Přidán RESET v posuvných registrech For use in all application like: Scholes bells Churches Residential homes / Home automation Industrial application.. and many more Rozšíření sloupcového grafu na celý displej Intern Siemens AG 2016

59 LOGO! 8 FS:04 NTP Intern Siemens AG 2016

60 LOGO! 8 FS:04 NTP (Network Time Protocol) synchronizace času LOGO! 8 FS:04 NTP synchronizace času Synchronizace času mezi moduly LOGO! Synchronizace mezi LOGO! a dalšími kontroléry (S7-1200/1500) NTP Server a Client Automaticky každou hodinu Manuálně na LOGO! 8 FS:04 BM nebo pomocí LOGO! Soft Comfort V8.1 Aplikace Školní zvonky Kostelní zvony Domovní automatizace.. Příklad NTP server CESNET: Intern Siemens AG 2016

61 LOGO! 8 FS:04 NTP (Network Time Protocoll) synchronizace času LOGO! jako NTP Server NTP Client získá čas a den Čas pomocí: Manuální změny CMR2020/2040 Další NTP server NTP Server pro ostatní LOGO! LOGO! jako NTP Client For aktualizuje use in all application čas když: like: Scholes bells NTP client přejde do RUN Churches Každou další hodinu Residential v RUN homes / Home Manuálně z displeje automation nebo LOGO! Soft comfort V8.1 Industrial application.. and many more LOGO! jako NTP Client Intern Siemens AG 2016

62 LOGO! 8 FS:04 NTP konfigurace LOGO! Soft Comfort V8.1 LOGO! jako NTP Server Povolit NTP server Nastavení časové zóny Letní/zimní čas se nastavuje jen u serveru! For use in all application like: Scholes bells Churches Residential homes / Home automation Industrial application.. and many more Intern Siemens AG 2016

63 LOGO! 8 FS:04 NTP konfigurace LOGO! Soft Comfort V8.1 LOGO! jako NTP Client Povolit NTP Client Nastavení IP-Adr. NTP Serveru Nastavení časové zóny Nenastavuje se letní/zimní čas Zde se provádí také manuální synchronizace For use in all application like: Scholes bells Churches Residential homes / Home automation Industrial application.. and many more Intern Siemens AG 2016

64 LOGO! 8 FS:04 NTP konfigurace LOGO! Soft Comfort V8.1 LOGO! jako NTP Client & Server For use in all application like: Scholes bells Churches Residential homes / Home automation Industrial application.. and many more LOGO! slouží jako server a klient najednou. Pro získání času z webu a předání do vnitřní sítě S NTP Client S NTP Client Intern Siemens AG 2016

65 LOGO! 8 FS:04 NTP manuální synchronizace LOGO! Soft Comfort V8.1 LOGO! jako NTP Client For use in all application like: Scholes bells Churches Residential homes / Home automation Industrial application.. and many more LOGO! jako NTP Client LOGO! jakontp Client Intern Siemens AG 2016

66 LOGO! 8 FS:04 Access Tool

67 LOGO! 8 LOGO! Access Tool LOGO! 8 Access Tool Čtení hodnot z LOGO! BM Data mohou být uložená do PC jako CSV file Připojení k jednomu LOGO! Využívá Web-Server heslo pro bezpečný přístup Podpora všech LOGO! 8 verzí Není potřeba instalace LSC Aplikace Testování zařízení Archivace dat z LOGO! BM Analýza provozních dat na PC.. Intern Siemens AG 2016

68 LOGO! 8 LOGO! Access Tool PC s MS Excel a LOGO Access Tool Čtení hodnot z LOGO! For 8 use pouze in all v režimu application RUN like: Scholes bells Churches Residential homes / Home automation Industrial application.. and many more LOGO! 8 Intern Siemens AG 2016

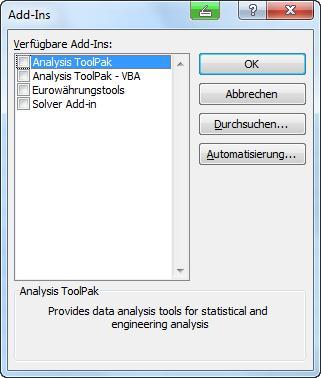

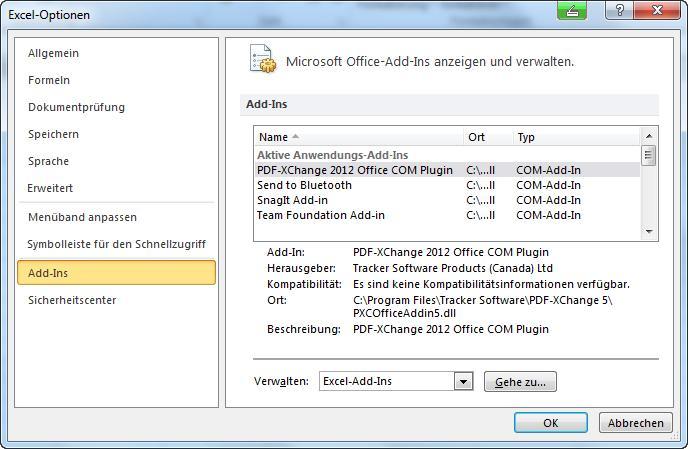

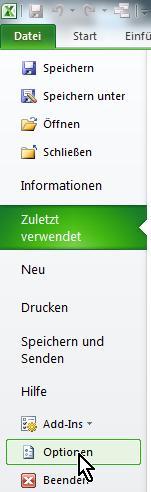

69 LOGO! 8 LOGO! Access Tool instalace LOGO! Access Tool je MS Excel Addin (1) Start MS Excel a výběr File/Options (2) Přejí na Add-Ins výběr Excel- Add-Ins a klik go to (3) Browse Intern Siemens AG 2016

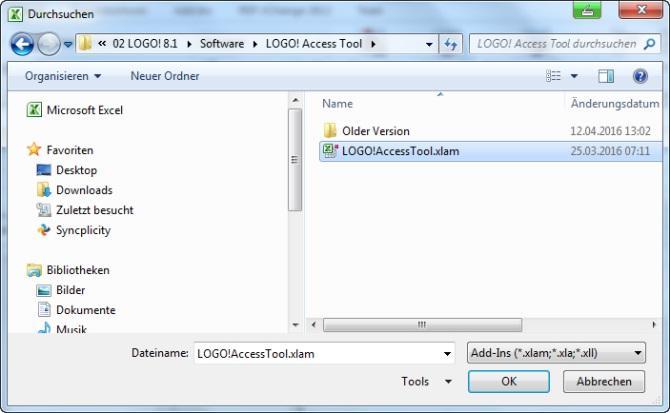

70 LOGO! 8 LOGO! Access Tool instalace (4) Výběr složky kde je uložený (5) Nyní máte LOGO! Access Tool v seznamu dostupných Add-Ins 4 4 For use in all application like: Scholes bells Churches Residential homes 5 / Home automation Industrial application.. and many more Intern Siemens AG 2016

71 LOGO! 8 LOGO! Access Tool Připojení k LOGO! LOGO! Access Tool jako MS Excel Addin (6) Spustit MS Excel, záložka Add- Ins. (7) Vybrat LOGO! Access Tool (8) Pro připojení k LOGO! 8 zadat IP adresu LOGO! a heslo pro Web- Server LOGO! 7 8 For use in all 6 application like: Scholes bells Churches Residential homes / Home automation Industrial application.. and many more Intern Siemens AG 2016

72 LOGO! 8 FS:04 LOGO! Access Tool: Jaká data je možné číst? V dokumentaci LOGO! Access Tool najdete kompletní seznam možných dat. Všechny DI/DQ, AI/AQ, flags, F- a Cursor-keys,. LOGO! V-Memory For use in all application like: Scholes bells Churches Residential homes / Home automation Industrial application.. and many more Intern Siemens AG 2016

73 LOGO! 8 FS:04 LOGO! Access Tool: Jak ukládat na PC? Pro uložení do CSV file jen přidat L do konfigurace proměnné CSV file se uloží do stejné složky jako aktuální Excel file, nebo do složky Moje dokumenty. Jméno CSV file je: <name of xls file><ip- Adr><date&time>) Examples: For use in all application like: Scholes bells Churches Residential homes / Home automation Industrial application.. and many more Proměnná Čtení Číst a uložit jako CSV Input 1 =LOGOVAR( I1 ) =LOGOVARL( I1 ) Analog Input 1 =LOGOVAR( AI1 ) =LOGOVARL( AI1 ) V-Memory =LOGOVAR( VW202 ) =LOGOVARL( VW202 ) Intern Siemens AG 2016

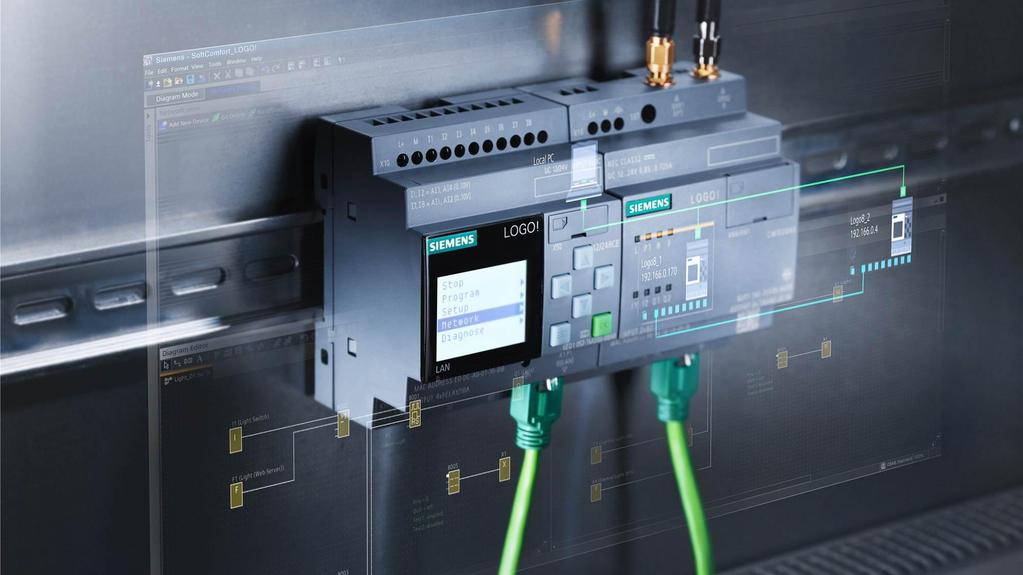

74 LOGO! 8 FS:04 Modbus TCP

75 LOGO! 8 FS:04 implementovaná Modbus TCP/IP komunikace LOGO! 8 FS:04 Modbus TCP/IP Čtení/zápis dat pomocí ModbusTCP Modbus TCP/IP Server a klient Podpora v diagramu i síťovém projektu Aplikace Vodohospodářství Sledování energií HVAC Řízení budov.. Intern Siemens AG 2016

76 LOGO! 8 FS:04 Modbus TCP/IP LOGO! integrovaný Modbus TCP/IP LOGO! Modbus TCP/IP For use in all application like: Scholes bells Podpora little endian Churches Převod float na int a Residential zpět homes / Home Modbus TCP/IP, TDE, automation LOGO! komunikace najednou Industrial application Modbus TCP/IP.. and many more Podporované vlastnosti: Server a Client najednou Read / Write Nastavení intervalu jako klient Až 8 Modbus TCP spojení a dalších 8 jako dynamická FB pro převod dat (F/I a I/F) Sentron PAC3200 Management SW Other Modbus TCP/IP devices Intern Siemens AG 2016

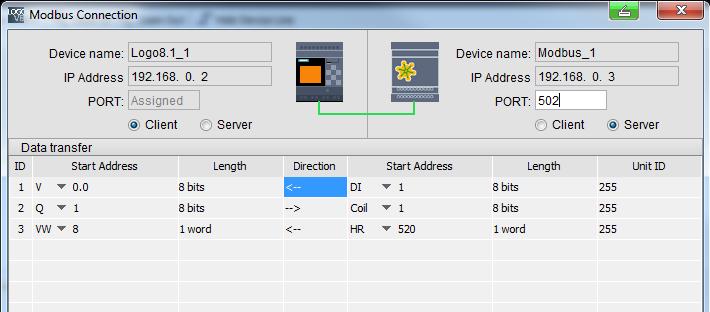

77 LOGO! 8 FS:04 Modbus TCP/IP LOGO! Modbus TCP/IP Client (1) Přidat Modbus spojení (2) Nastavení portu a adresy zařízení Modbus (3) Specifikace dat z Modbus a kam je ukládat (4) Nastavení komunikačního intervalu pro Modbus For use in all application like: Scholes bells Churches Residential homes / Home automation Industrial application.. and many more Intern Siemens AG 2016

78 LOGO! 8 FS:04 Modbus TCP/IP LOGO! Modbus TCP/IP Server 2 1 (1) Nastavení Modbus server spojení (2) Konfigurace portu a omezení pro připojení Intern Siemens AG 2016

79 LOGO! 8 FS:04 Modbus TCP/IP LOGO! Modbus TCP/IP new FB: F/I F/I-FB: převod Float na Int příchozí Modbus Float, logo používá pouze Int (1) Nastavení typu dat (standard nebo double) (2) Specifikace VM adresy kde jsou data v LOGO! uložená (3) Nastavení rozlišení (4) Detailní informace v nápovědě Intern Siemens AG 2016

80 LOGO! 8 FS:04 Modbus TCP/IP LOGO! Modbus TCP/IP FB: I/F I/F-FB: převedení Int z LOGO! na Float pro komunikaci Modbus (1) Výběr typu dat (Standard nebo Double) (2) Specifikace adresy v LOGO! VM paměti (3) Nastavení rozlišení (4) Nastavení offsetu, konstanta nebo reference (5) Detaily v nápovědě Intern Siemens AG 2016

81 LOGO! 8 FS:04 Modbus TCP/IP LOGO! Modbus TCP/IP Server For use in all application like: Scholes bells Churches Residential homes / Home automation Industrial application Modbus TCP/IP.. and many more Je možná výměna dat mezi LOGO! moduly pomocí Modbus TCP důrazně doporučujeme používat S7 LOGO!/LOGO! komunikaci místo Modbus TCP. LOGO! Modbus TCP/IP Client LOGO! Modbus TCP/IP Client Intern Siemens AG 2016

82 LOGO! Komunikační moduly Vzdálená správa a monitoring LOGO! 8 Siemens RC-CZ DF FA2016 siemens.cz/micro

83 LOGO! CMR Vlastnosti Sledování, alarmy a řízeníof distribuovaných systémů pomocí u nebo sms* Možnost použití Syntaxových SMS* Synchronizace času s LOGO! 8 GPS GRPS (NTP) Síť operátora Sledování polohy pomocí GPS Stand alone funkce 2 DI a 2 DO Snadná diagnostika LED Napájení Stav spojení a transfer dat Konfigurace přes Web server Umístění: 35mm DIN (DIN EN 50022) Na zeď Vzdálený přístup pomocí Open VPN a Logo HTTP web serveru * Firmware Version V2.0 is required Siemens DF FA 2017

84 LOGO! CMR2020 Funkce Vzdálená komunikace pomocí mobilních sítí (CMR2020 GSM/GPRS; CMR2040 LTE, UMTS) Čtení a zápis dat LOGO! 8 pomocí SMS Upozornění na události pomocí SMS a u Spínání integrovaných IOs: Jednoduchá integrovaná logika pro spínání integrovaných IO Bezpečný vzdálený přístup LOGO! CMR ( Webové rozhraní pomocí OpenVPN/HTTP) LOGO! modul pomocí OpenVPN a http s Web server nebo LOGO! App pro nahrání LOGO! SoftComfort programů). Synchronizace času Čas na LOGO! 8 může být nastaven z LOGO! CMR Pomocí UTC-Time a přístupného NTP-Server Čas GPS-Signal nebo sítě operátora Vzdálené řízení a programování LOGO!8 Sledování polohy pomocí GPS Předávání polohy do LOGO!8 a do SMS Siemens DF FA 2017 * Firmware Version V2.0 is required

85 LOGO! CMR2020 Další funkce Použití DynDNS, pro spojení s LOGO! CMR via Host-Name, "myname.dyndns.org (DynDNS ) Rozšířený SMS-Syntax Čtení nebo zápis jednoho bitu Alias SMS Použití signálů i v SMS-Syntax SMS heslo vypínatelné Možnost vypnutí hesla pro webové rozhraní Další rozšíření: Testovací SMS / pro IBS Sledování polohy na webovém rozhraní Rozšířená diagnostika Potvrzení přijetí zprávy SMS Router pro LAN-Interface Další funkce pro FW V2.0 Siemens DF FA 2017 * Firmware Version V2.0 is required

86 LOGO! CSM Vlastnosti Unmanaged průmyslový swich + 4x RJ45 Ports 10/100 Mbit/s Auto negotiation a auto crossing LOGO! 8 Design Swich pro rozvaděče s čelním RJ45 portem Ideální pro použití s LOGO! Standalone aplikace + LED Diagnostika Napájení Stav spojení + Upevnění: 35mm DIN (DIN EN 50022) Na zeď + + Siemens DF FA 2017

87 LOGO! CSM unmanaged Compact Switch Module Funkce Průmyslový swich se 4 RJ45 porty 10/100 Mbit/s a s auto crossing a auto negotiation Levné řešení pro malé průmyslové sítě Zprovoznění bez nastavování Jednoduchá diagnostika pomocí LED Ideální pro malé sítě s LOGO! 7/8 Siemens DF FA 2017

88 Vzdálené řízení CMR z LOGO!8 Problém Vzdálené ovládání technologie z LOGO!8 bez možnosti ethernet/wifi komunikace Řešení Modul LOGO!8 a dva CMR moduly komunikují pomocí SMS Celá řídící logika je v modulu LOGO!8, CMR je jako vzdálené IO Výhoda Levné řešení pro vzdálené řízení bez síťové komunikace Příklad stand alone aplikace CMR Siemens DF FA 2017 * Firmware Version V2.0 is required

89 LOGO! CMR Key data / Quantities LOGO! CMR Default Login / heslo admin/ admin Default IP-Address Maska podsítě Maximální počet čísel / uživatelů 20 Maximum uživatelských skupin 10 Maximum monitorovaných signálů 32 Maximum událostí 32 Maximum akcí 32 Maximum asociací mezi událostí a akcí 32 Siemens DF FA 2017

90 Syntax SMS Informace z CMR SMS Úprava dat CMR/LOGO! BM SMS Diagnostická data z CMR DIAG? Změna stavu LOGO! BM Password;STATUS=RUN GPS pozice GPSPOSITION? Zapsání hodnoty Password;LOGO=VM125,1,WORD Procesní image MONITOR? Nastavení DI na CMR Password;OUTPUT=O1,1 Status LOGO! jednotky STATUS? Změna telefoního čísla uživatele Password;CHANGEUSER= Joe ; Aktuální hodnota LOGO?VM125,WORD Nastavení NTP serveru Password;NTPSERVER= " " Service code pro operátora Password;SERVICECODE= *100# Siemens DF FA 2017

91 Zprovoznění CMR Co chci udělat? Hardware Web V každém balení CMR Siemens DF FA 2017

92 Konfigurace přes WEB Siemens DF FA 2017

93 Nastavení mobilní sítě Pin SIM Heslo pro komunikaci SMS Siemens DF FA 2017

94 Aktivace GPS Aktivace GPS Vždy s anténou! Siemens DF FA 2017

95 Synchronizace času Možnosti: NTP GPS Operátor Aktivace datového spojení s operátorem pro funkci NTP serveru. Aktualizace: 1 hour 12 hours 1 day Přeposlání do LOGO LOGO! BM Siemens DF FA 2017

96 Sledování signálů Siemens DF FA 2017

97 Příklad Na vstupu 1 LOGO!8 je připojen analogový senzor Spojení s LOGO! BM Siemens DF FA 2017

98 Vytvoření uživatele Siemens DF FA 2017

99 Vytvoření skupiny Vytvoření skupiny údržba pro 2 uživatele Siemens DF FA 2017

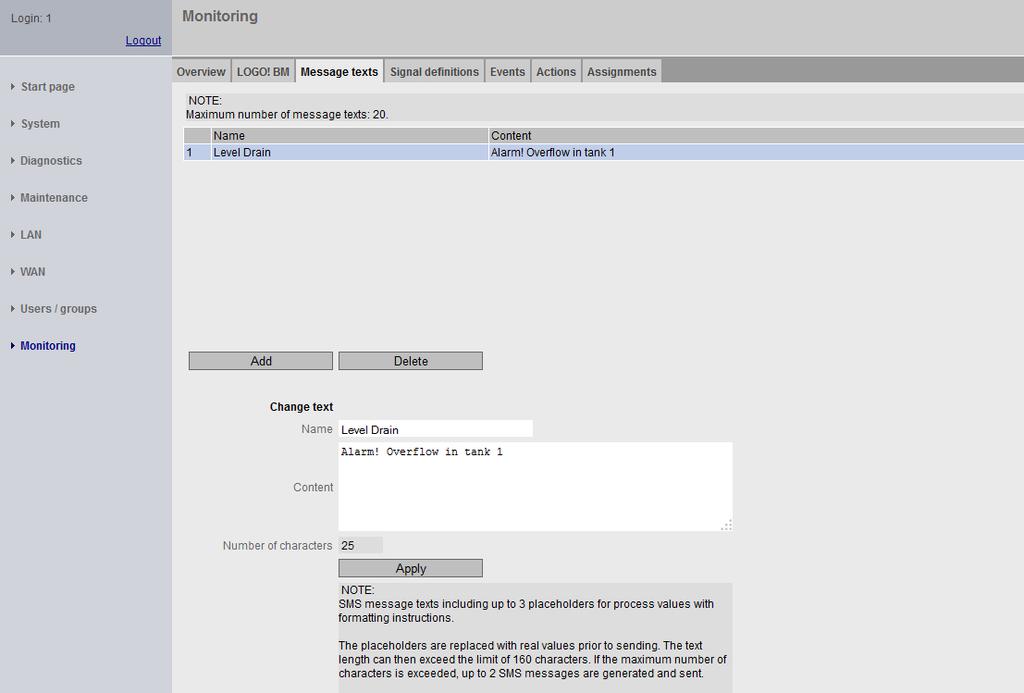

100 Vytvoření zprávy Text Nastavení signálu 1. Nastavení textu zprávy 2. Nastavení signálu pro CMR Akce Událost 4. Možné akce Poslání SMS Nastavení DI/DO CMR Start/Stop LOGO! BM 3. Definice aktivační události Změna proměnné LOGO! BM Změna vstupu CMR Uplynutí času úlohy 5. Jaká událost aktivuje jakou akci Siemens DF FA 2017

101 Definice zprávy Zaslání alarmové zprávy při překročení hodnoty Siemens DF FA 2017

102 Definice signálu Nastavení signálu který sledujeme Siemens DF FA 2017

103 Definice události Definice události se signálem Siemens DF FA 2017

104 Definice akce Zaslání alarmové zprávy skupině údržba Jaká akce se stane při události Výběr textu zaslané zprávy Siemens DF FA 2017

105 Definice úlohy Pokud: Pak: Siemens DF FA 2017

106 Konfigurace přes WEB Alias-SMS* <WAN> <SMS Alias> SMS-Alias příchozí SMS v lidsky čitelném formátu Př: LightOn SMS-Syntax Vstup do CMR ve formátu pro CMR Siemens DF FA 2017 * Firmware Version V2.0 is required

107 Konfigurace přes WEB Symbolická jména v SMS-syntax Symbolická jména Data v LOGO!/CMR Příklad syntax SMS Symbolické jméno Alias SMS Zapiš hodnotu Password;LOGO=VM125,1,Byte Password;LOGO=Light,1 LightOn Nastav DI na CMR Password;OUTPUT=O1,0 Password;OUTPUT=CMR_Q1, 0 Gate1 close Přečti hodnotu LOGO?VM125,WORD LOGO?Quantity_Target Level1 Siemens DF FA 2017 * Firmware Version V2.0 is required

108 LOGO! CMR Diagnostika Bezdrátová buňka Diagnostický buffer Siemens DF FA 2017

109 Vzdálený přístup pro LOGO! BM OpenVPN Nejdříve generovat pre-shared key v CMR Pak nahrajeme pre-shared key od partnerského zařízení Siemens DF FA 2017 * Firmware Version V2.0 is required

110 LOGO! CMR Příslušenství 1 Mobile Wireless Antenna: ANT794-4MR (6NH9860-1AA00) OMNIDIRECTIONAL ANTENNA F. GSM-(2G), UMTS- (3G) and LTE (4G) NETWORKS, OMNIDIRECTIONAL; WEATHERPROOF FOR INDOOR AND OUTDOOR USE; 5 M CONNECTING CABLE PERMANENTLY CONNECTED TO THE ANTENNA; SMA CON- NECTOR; INCL. MOUNTING BRACKET, SCREWS, DOWEL ANT896-4MA (6GK5896-4MA00-0AA3) IRC ANTENNA ANT 896-4MA FOR GSM (2G), UMTS (3G) and LTE (4G) NETWORKS, OMNIDIRECTIONAL CHARACTERISTIC, RADIAL ROTATION, WITH ADDITIONAL JOINT, ANTENNA GAIN: 2DBI, INCLUDING SMA CONNECTOR, IP54, ( GRD C), FOR DIRECT MOUNTING WITH SMA CONNECTION; SCOPE OF DELIVERY: 1X ANT896-4MA ANT896-4ME (6GK5896-4ME00-0AA0) ANTENNA ANT 896-4ME FOR GSM (2G), UMTS (3G) and LTE (4G) NETWORKS, OMNIDIRECTIONAL CHARACTERISTIC INCL. N-FEMALE CONNECTOR: 3DBI; IP66 ( GRD C), MOUNTING ON CONTROL CABINET; SCOPE OF DELIVERY: 1X ANT896-4ME GPS Antenna: ANT895-6ML (6GK5895-6ML00-0AA0) ANTENNA ANT 895-6ML ACTIVE GPS ANTENNA INCL. 0.3 M CONNECTING CABLE AND N-FEMALE CONNECTOR; 20 DB; IP67 ( GRD C) MOUNTING WITH MAGNET OR SCREW MOUNTING Siemens DF FA 2017

111 LOGO! CMR Příslušenství 2 Connecting Cable: SIMATIC NET N-CONNECT/SMA MALE/MALE FLEXIBLE CONNECTION CABLE PRE-ASSEMBLED suitable for 0..6 GHz, IP68 Lengths: 6XV1875-5LE30 0,3m 6XV1875-5LH10 1m 6XV1875-5LH20 2m 6XV1875-5LH50 5m Control Panel Feed Through: RCOAX PANEL FEEDTHROUGH (6GK5798-2PP00-2AA6) IWLAN RCOAX N-CONNECT/N-CONNECT FEMALE/ FEMALE PANEL FEEDTHROUGH 2.4 GHZ AND 5 GHZ suitable for 0.. 6GHz, IP67 PANEL FEEDTHROUGH FOR WALL THICKNESS MAXIMUM 4:5MM SIMATIC NET N-CONNECT MALE/MALE FLEXIBLE CONNECTION CABLE PRE-ASSEMBLED; suitable for 0..6 GHz, IP68 Lengths: 6XV1875-5AH10 1m 6XV1875-5AH20 2m 6XV1875-5AH50 5m 6XV1875-5AN10 10m LIGHTNING PROTECTOR LP 798-1N (6GK5798-2LP00-2AA6) IWLAN LIGHTNING PROTECTOR LP 798-1N WITH N-CONNECT/N-CONNECT FEMALE/FEMALE CONNECTION FOR THE ANTENNAS ANT 790, IP65 ( GRD C), suitable for 0..6 GHz, IP67, COMPACT INSTRUCTIONS ON PAPER GERMAN/ENGLISH Siemens DF FA 2017

112 Kompletní set CMR LOGO! CMR Siemens DF FA 2017
