Mikrosystémy. TIA na dosah Siemens s.r.o siemens.cz/micro. Unrestricted Siemens AG 2019

Transkript

1 Mikrosystémy TIA na dosah 2019 Siemens s.r.o siemens.cz/micro

2 Kontakt Jan Tlučhoř Obchodně technický konzultant Siemens s.r.o. Siemensova 1, Praha

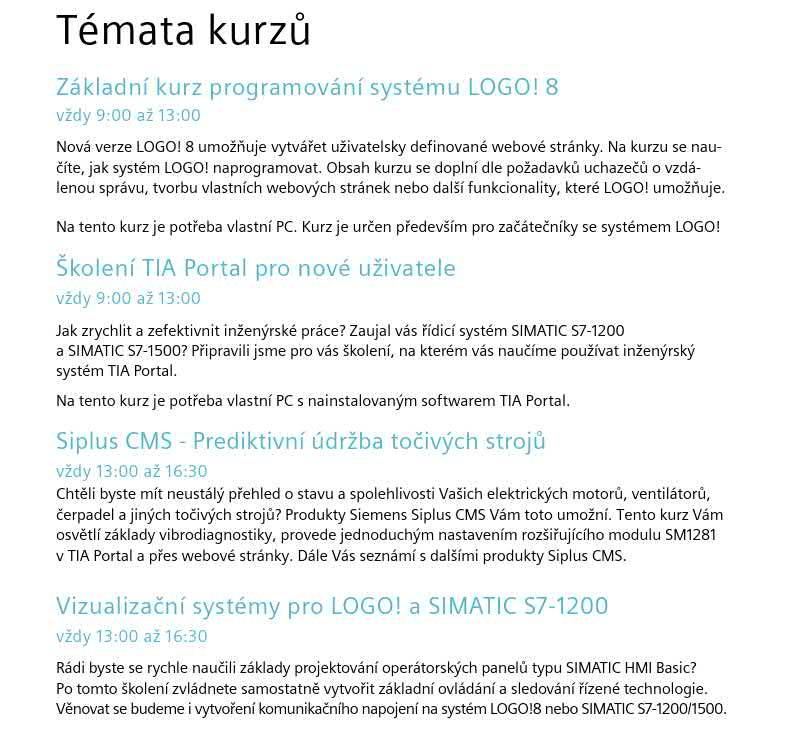

3 Školení základy programování Přihlášení na stránkách:

4 LOGO! Výuka na školách Sady pro školy za skvělé ceny Dostupné výukové materiály speciálně pro LOGO! Možnost školení, konzultace z naší strany Leták s cenami ke stažení Pro více informací se obracejte na mě

5 Program 9.00 LOGO Přestávka Vibrodiagnostika Přestávka Vizualizace Oběd

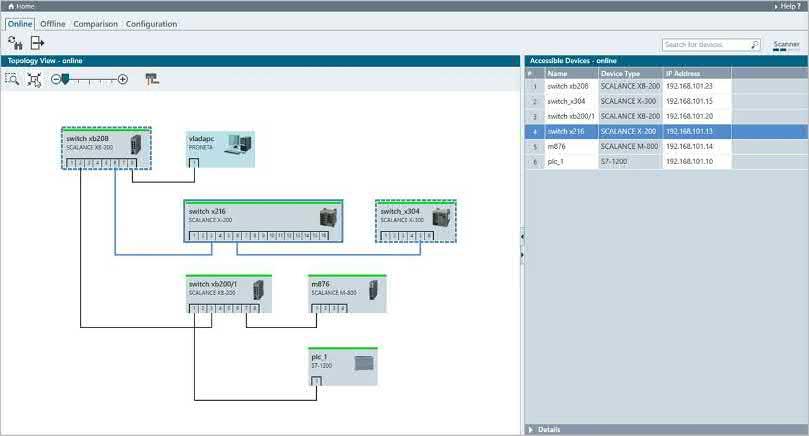

6 Nástroj pro uvádění do provozu PRONETA Siemens, s.r.o

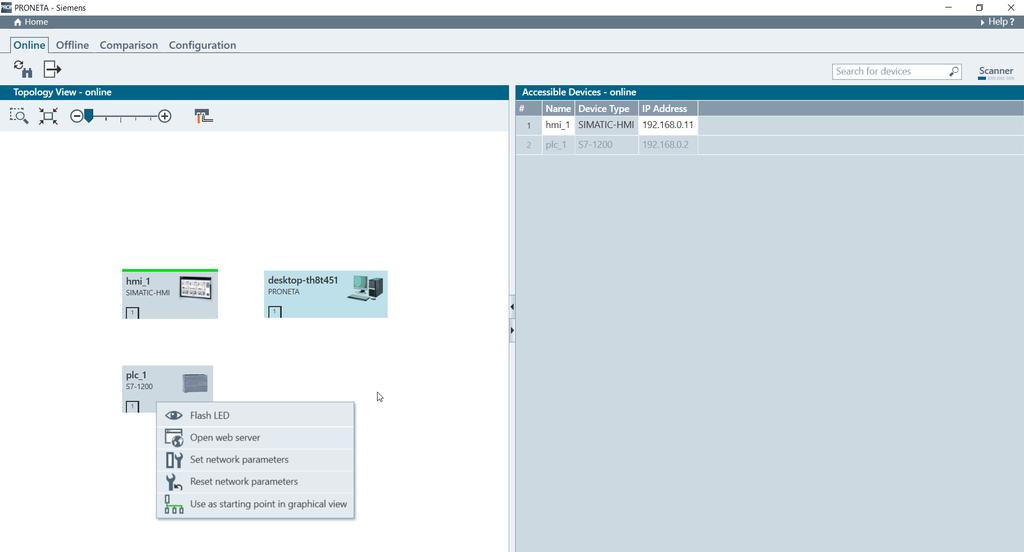

7 Proneta software zdarma (stažitelný na Siemens Industry Online Support) pro předávky strojů, parametrizaci komponentů, schéma zapojení Přínos pro zákazníka: Jednoduchá kontrola při přebírání stroje zapojení, IP adresy, verze firmwaru, profinet jména apod. Přesné zapojení jednotlivých konektorů např. při ztrátě projektové dokumentace či po změně zapojení Kontrola kruhové/hvězdicové topologie (požadovaná x realizovaná) Prvotní IP adresace a přidělování Profinet jmen v jednou nástroji

8 Proneta

9 Proneta

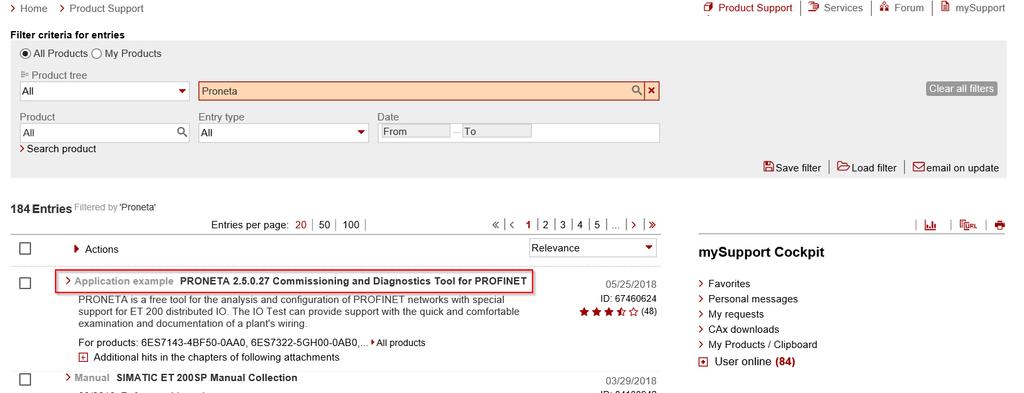

10 Stažení - Proneta

11 Spuštění - Proneta - Stáhnout a rozbalit - Nahrát celou složku tam, kde chceme spouštět (neinstaluje se) - Spouštět pomocí Proneta.exe

12 TIA selection tool Siemens, s.r.o

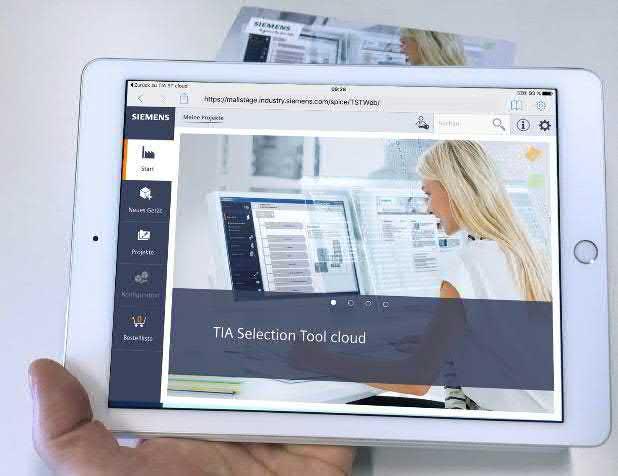

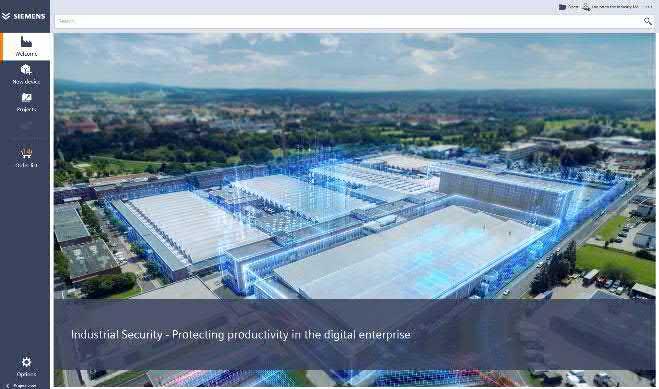

13 TIA SELECTION TOOL TIA Selection Tool Uložení projektu TIA Selection Tool Cloud Cloud Stáhnout a rozbalit Stáhnout a nainstalovat na PC, potom je zcela nezávislý na internetu Možnost uložit projekt lokálně v PC nebo do cloudu Lokální PC Start online Verze pro webové prohlížeče Optimalizovaný pro mobilní zařízení (tablety) Uložení projektu do cloudu

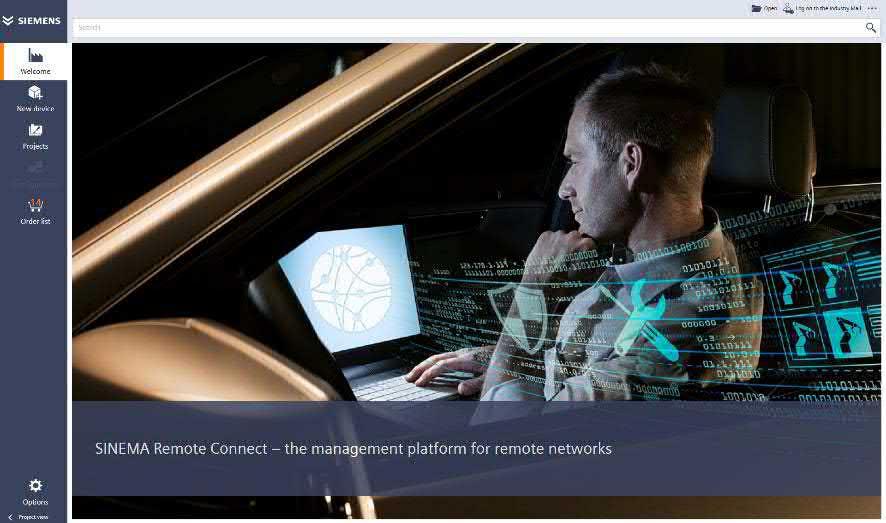

14 TIA Selection Tool Cloud Jednoduše v několika krocích 1 Start Cloud 2 Výběr 3 Konfigurace

15 TIA Selection Tool Pár kroků k přesné specifikaci objednacích čísel produktů

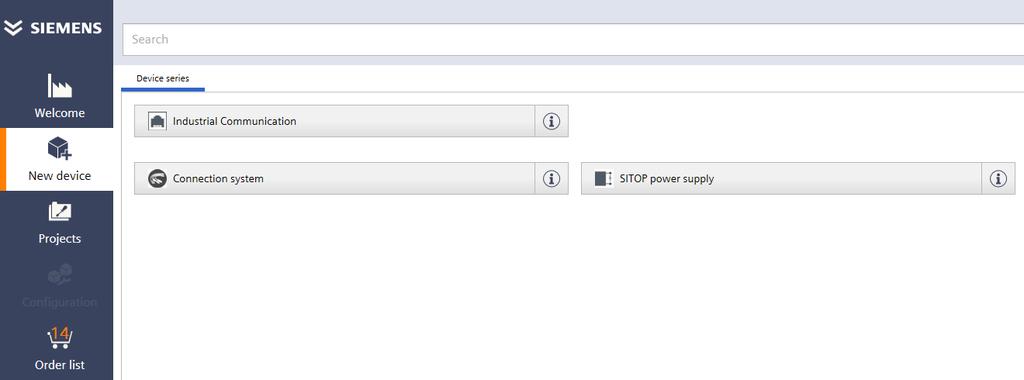

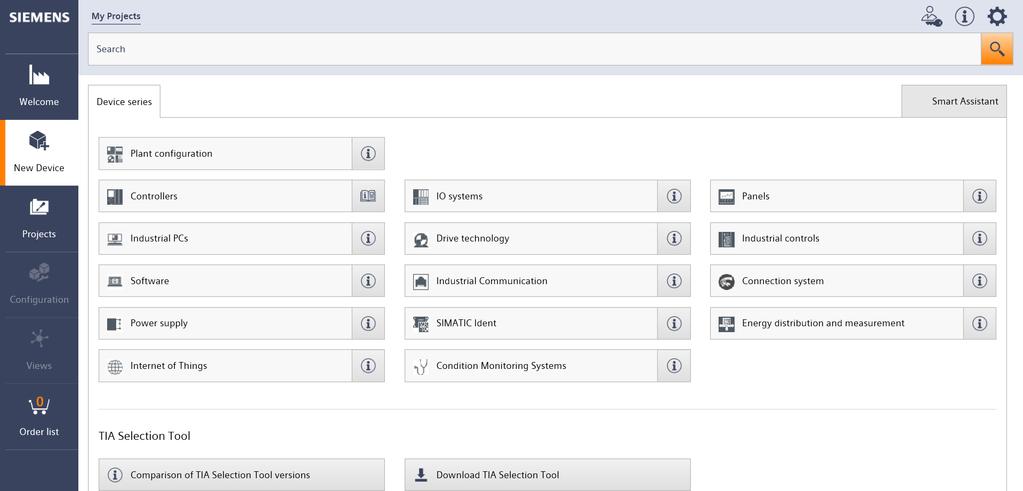

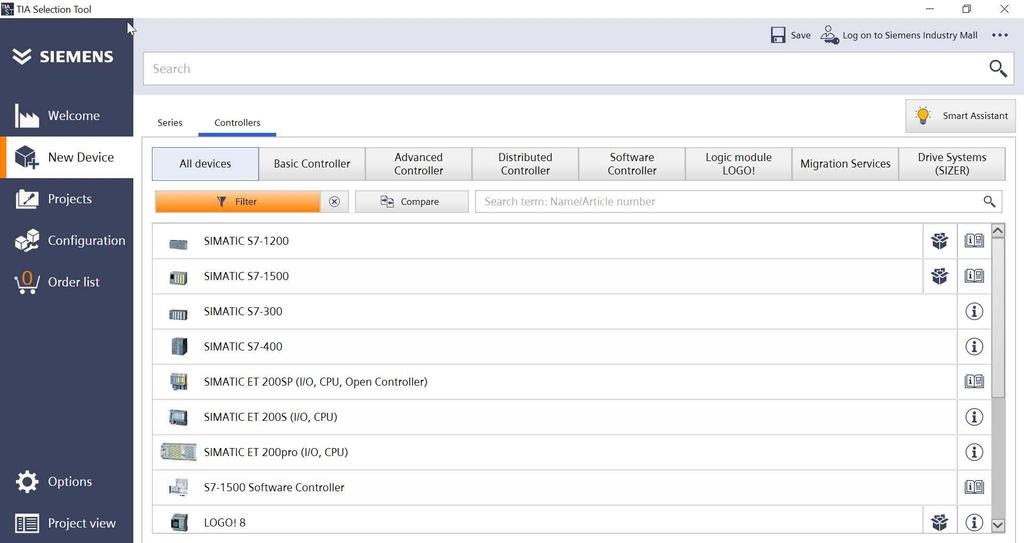

16 TIA Selection Tool Výběr produktové řady

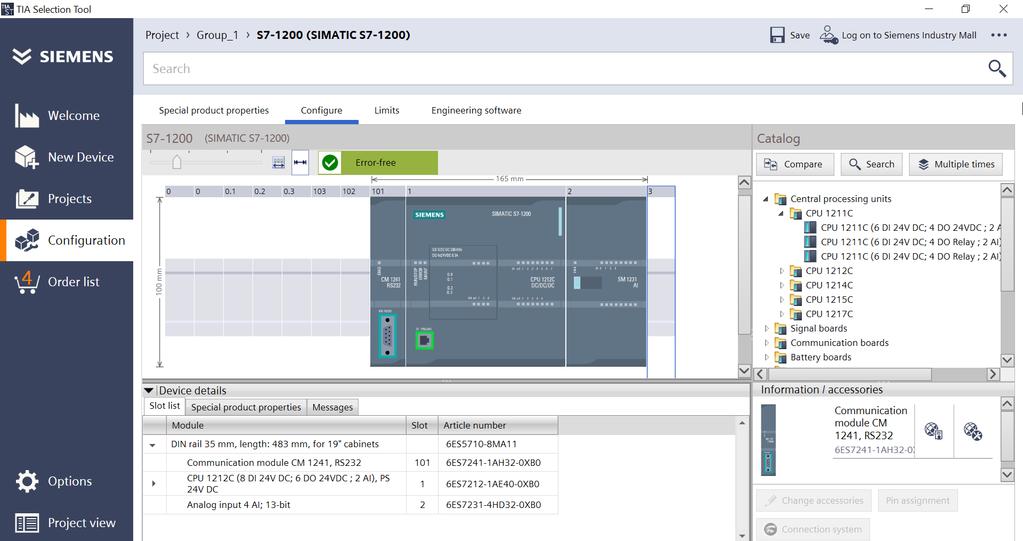

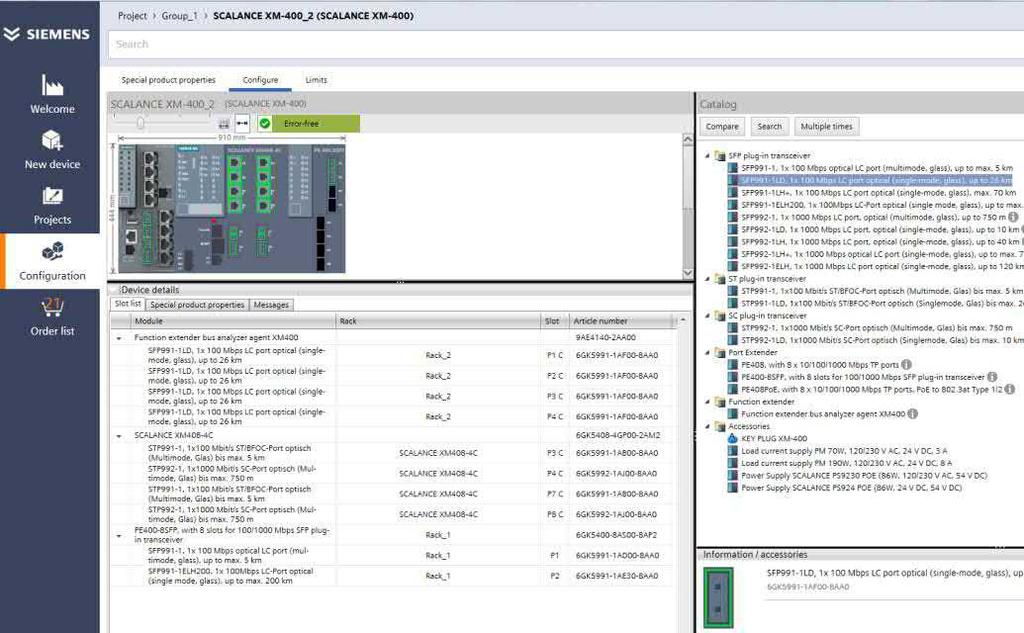

17 TIA Selection Tool Konfigurace

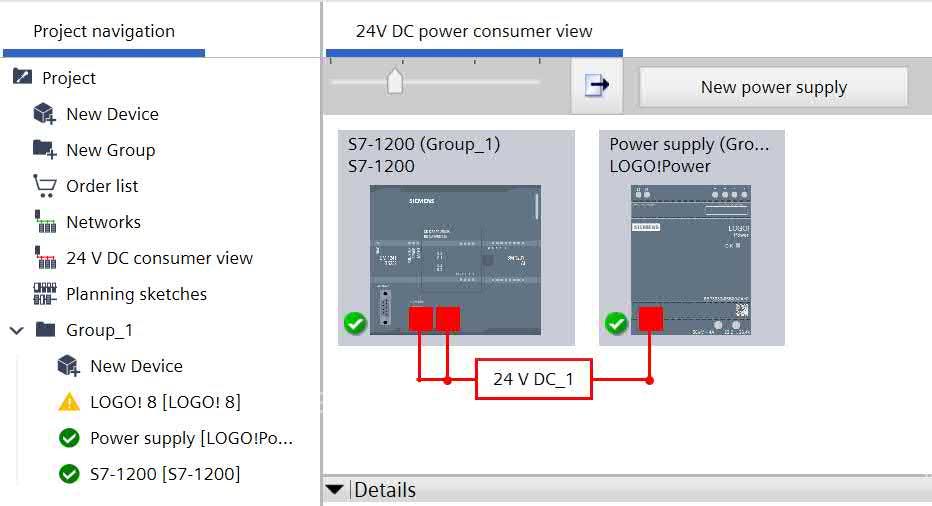

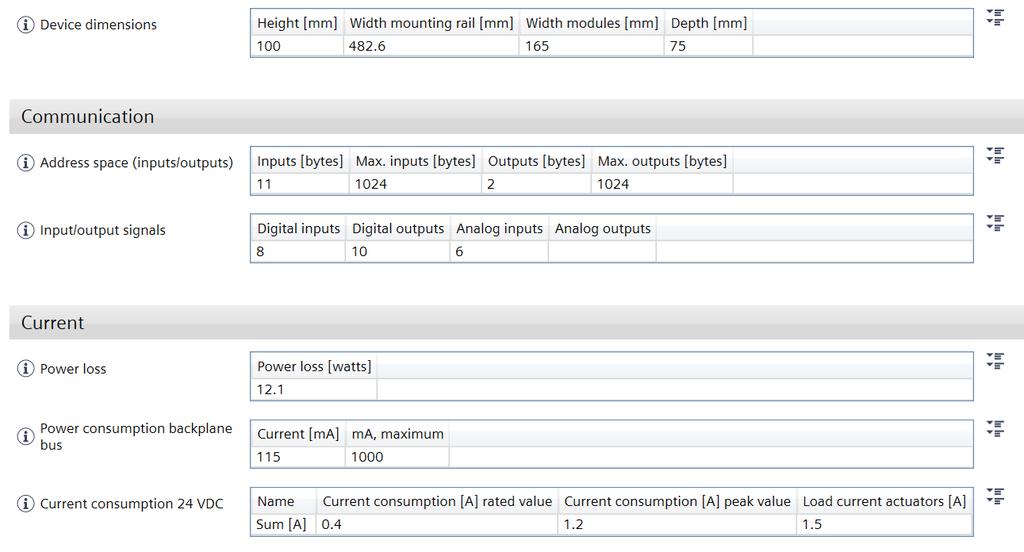

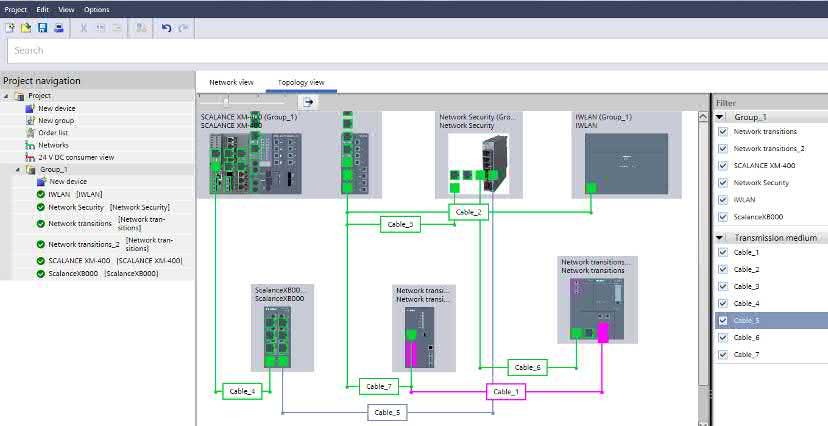

18 TIA Selection Tool Project view Určení zatížení Údaje o celém systému Seznam vytypovaných artiklů Nakonec můžete projekt: Poslat mailem Vytvořit dokumentaci Exportovat do pdf, xls, CAx Industry mall

19 SIOS app Siemens, s.r.o

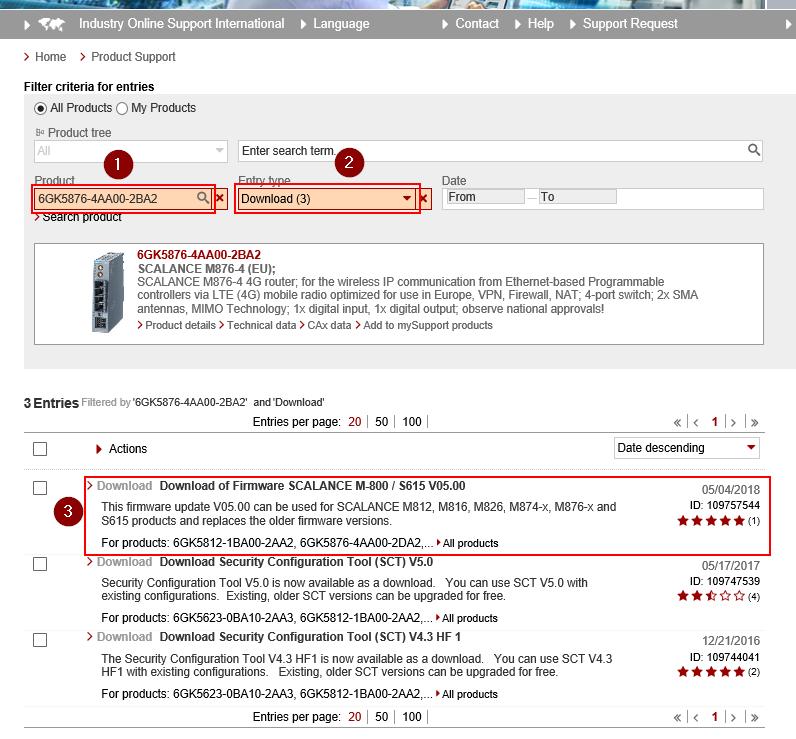

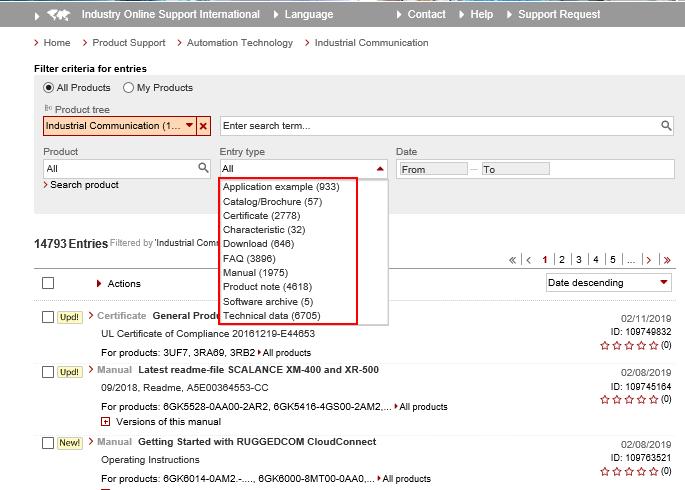

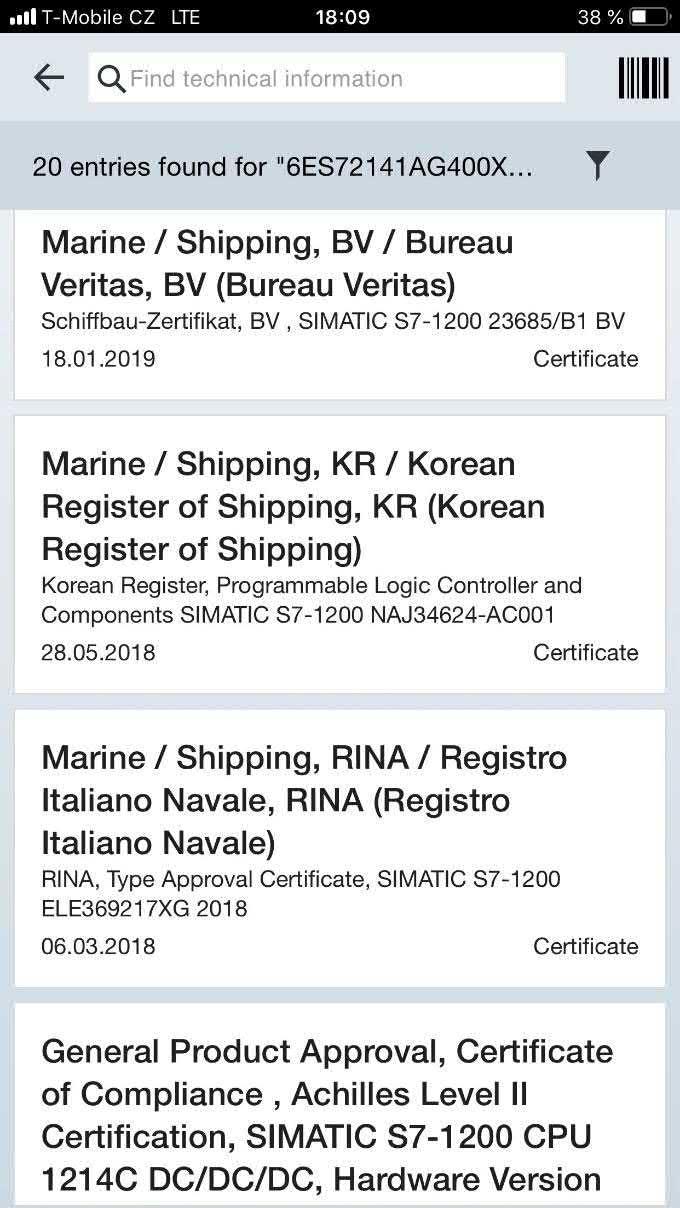

20 Informace a katalogové listy/firmwary/vzorové aplikace/manuály Siemens Industry Online Support -

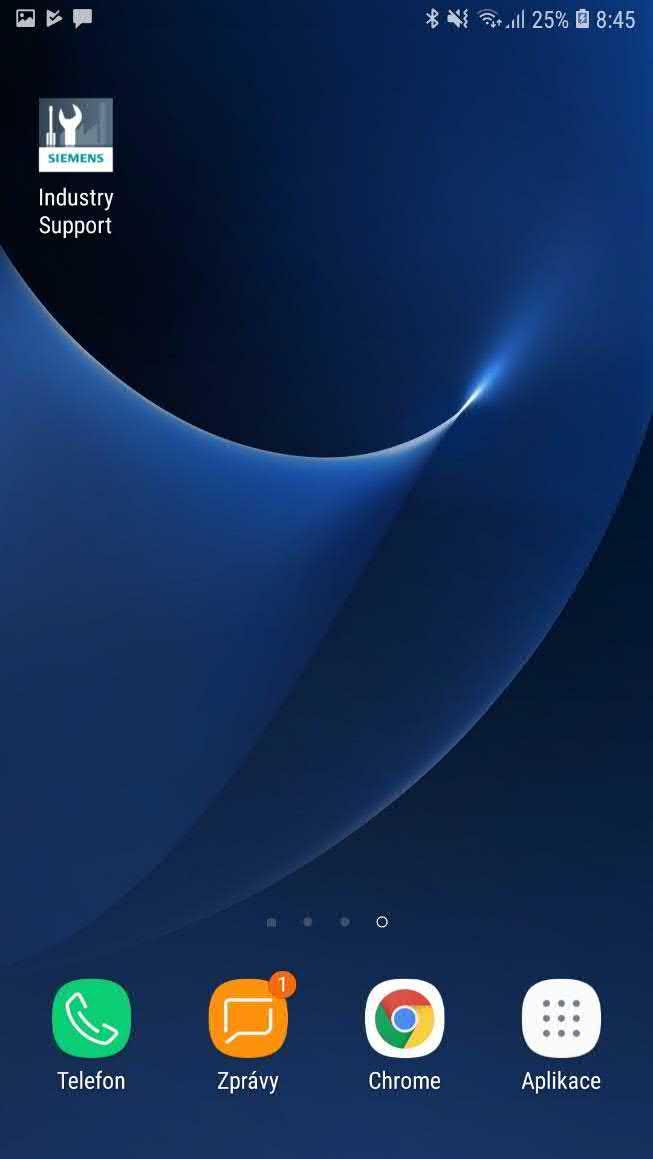

21 DEMO SIOS v tabletu nebo telefonu Aplikace INDUSTRY SUPPORT (obdoba - Stisknout symbol kódu - Naskenovat QR kód na produktu Siemens - Načte se příslušný produkt - možno sdílet odkaz - možno dohledat FW - možno dohledat manuály - možno dohledat popis produktu

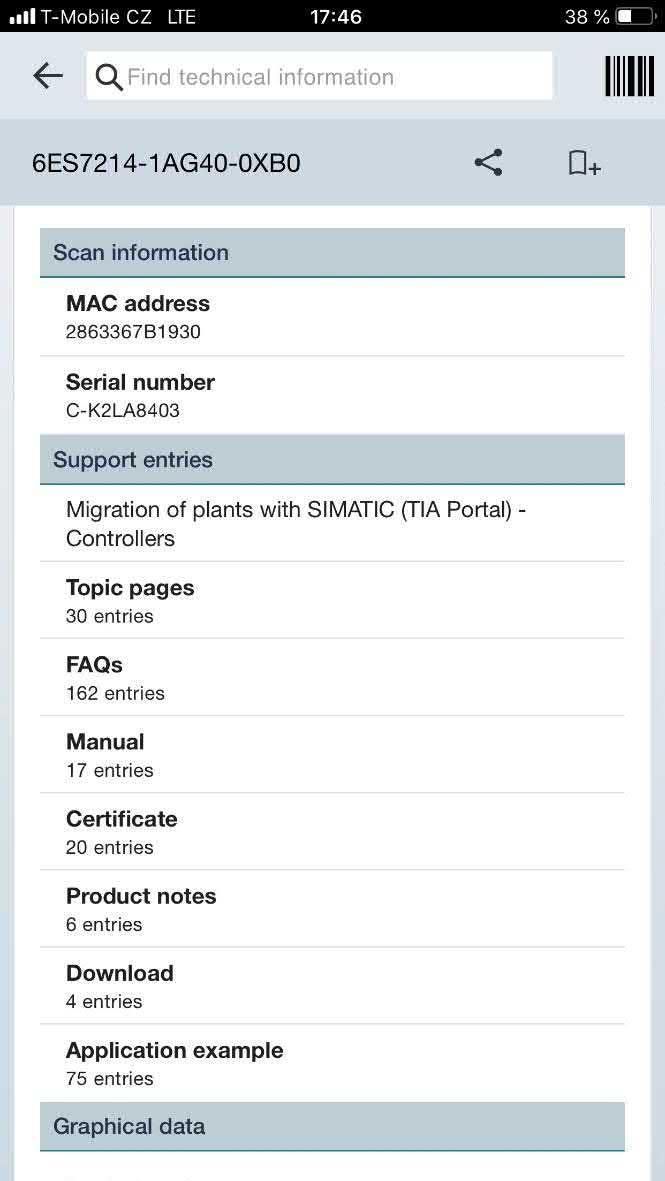

22 Základní výhody Načtení hned u rozvaděče Dohledání verze firmwaru a dalších údájů I hned dostupný nespočet materiálů k danému produktu Odeslání problému i s fotkou na technickou podporu Manuály Firmwary Certifikáty

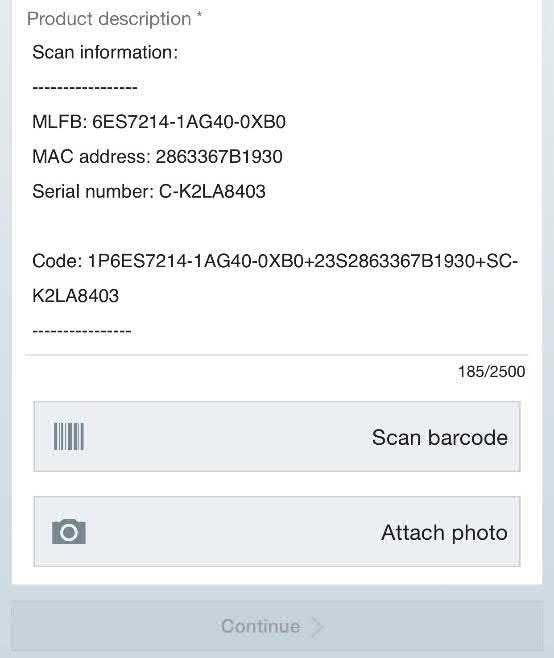

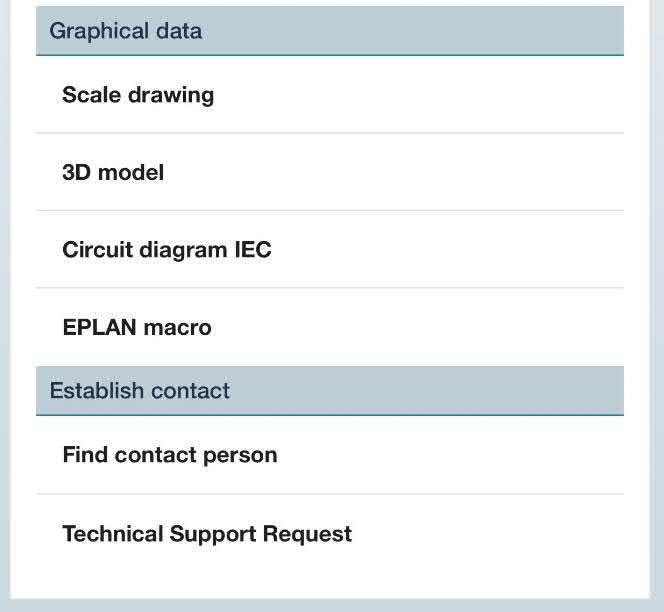

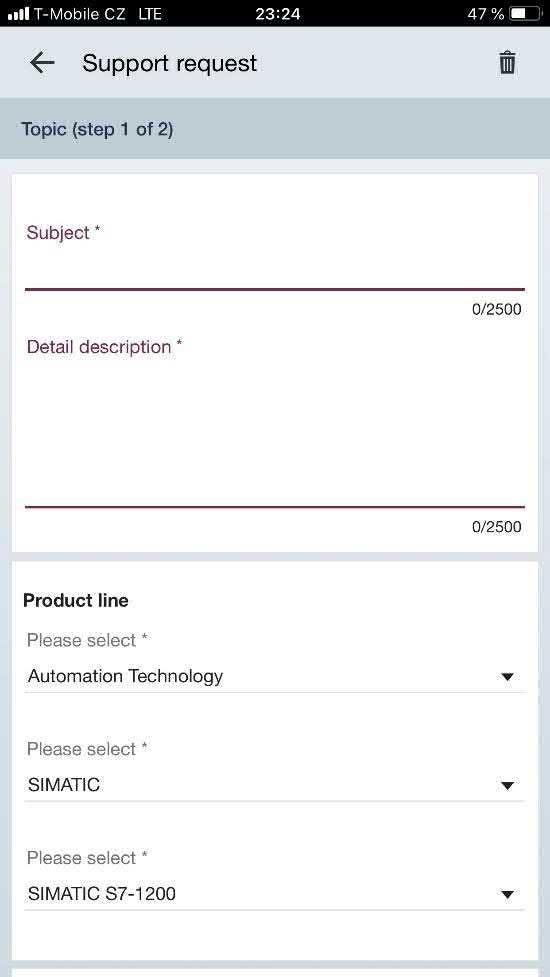

23 Další výhody Technický dotaz ve 2 krocích

24 LOGO! 8 Rekapitulace systému Siemens s.r.o siemens.cz/micro

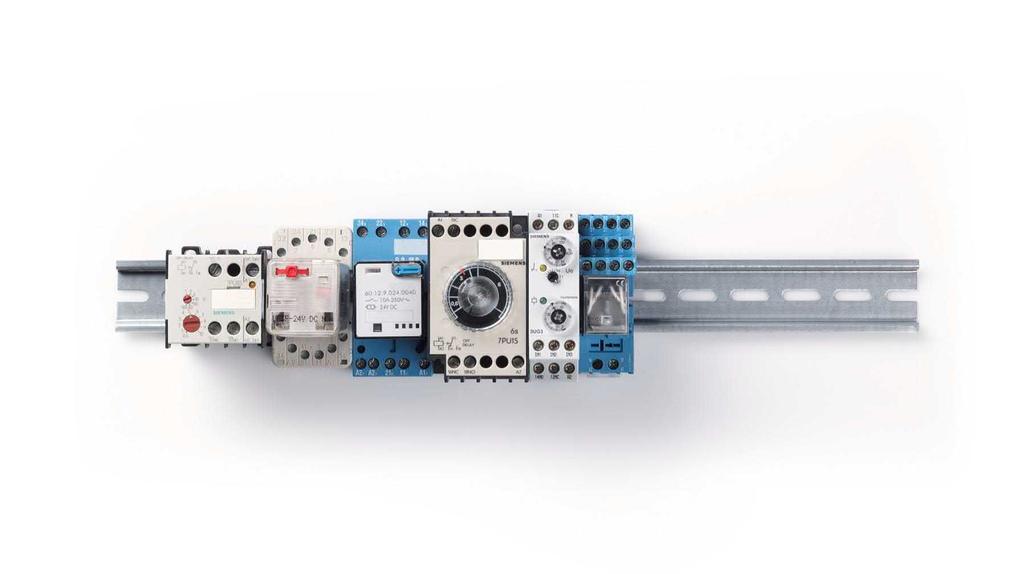

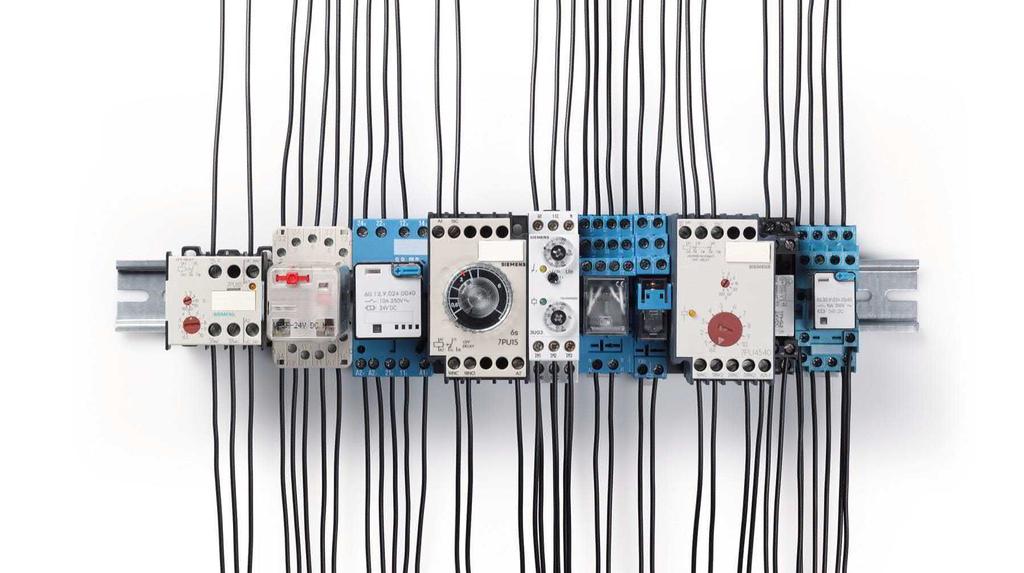

25 LOGO! Nutnost vybrat a nainstalovat velké množství komponent. Konfigurace dráty a šroubovákem.

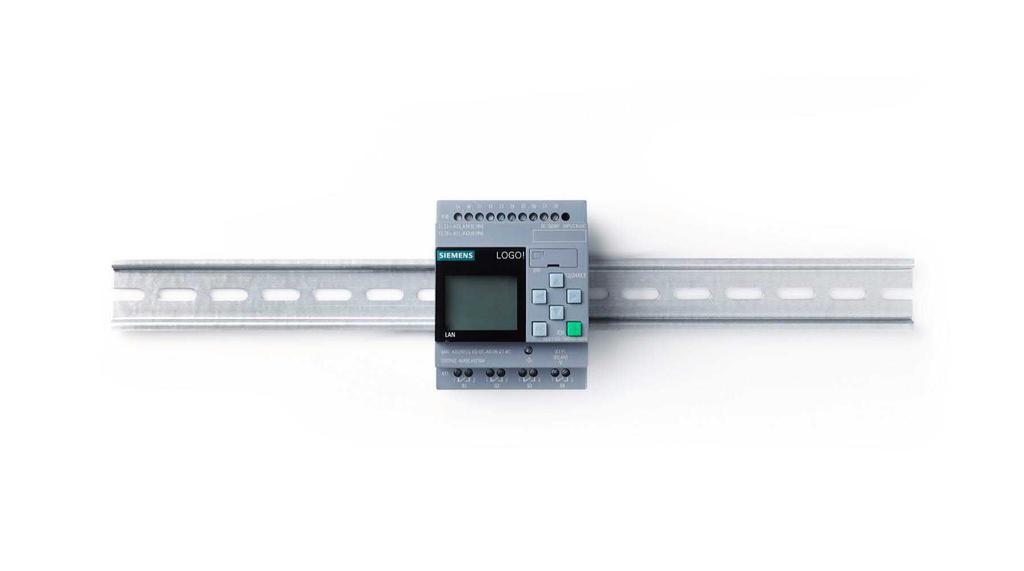

26 LOGO! Více místa v rozvaděči. Minimalizace kabeláže. Programování a řízení přímo v jednom zařízení. Možnost přizpůsobení všem potřebám zákazníka.

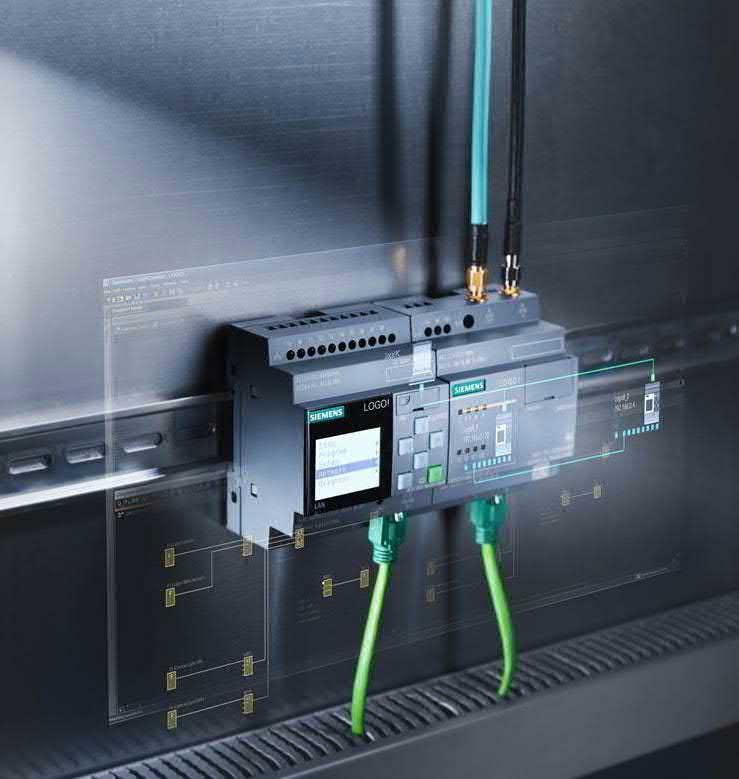

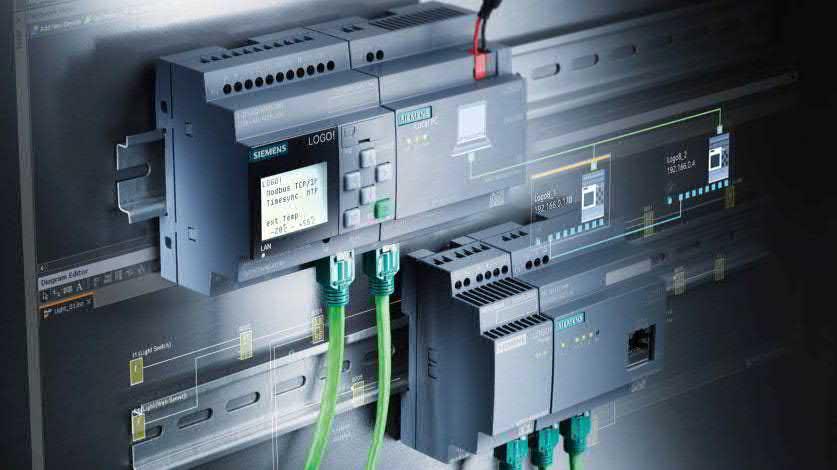

27 LOGO! LOGO! pro jednoduché automatizační úlohy LOGO! především pro samostatně stojící aplikace LOGO! nabízí velké množství předprogramovaných funkcí oproti PLC LOGO! certifikované pro domovní prostory, pasuje do normálního rozvaděče Complexity of the application Nano Micro Basic Advanced SIMATIC S SIMATIC S LOGO! 8 The modular control system for medium size to complex manufacturing automation. The modular compact control for manufacturing automation and standalone solutions. Logic module for switching and controlling solutions of small automation projects. Performance of the control I/O extent, program memory, execution time, communication ability,

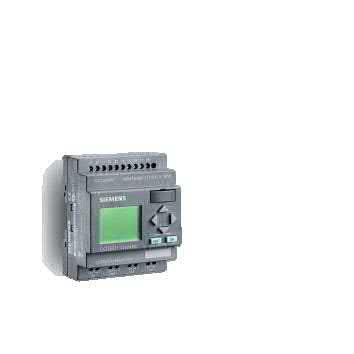

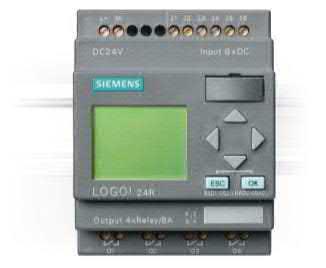

28 Vývoj systému LOGO! LOGO! 0BA0, 0BA1, 0BA2 LOGO! 0BA3 LOGO! 0BA4 LOGO! 0BA5 LOGO! 0BA6 LOGO! 0BA7 LOGO!...0BA8 Modulární 130 funkčních bloků 50% rychlejší PI-Controller Ramp Analog Multiplexer Externí display Analogy, matematika PWM DQ Ethernet SD-Card Síťování Displej Web server SMS, LTE KNX Modbus S7 komunikace

29 LOGO! 8 přehled nejnovějších funkcí LOGO! 8 Funkce 8 základních modulů všechny s integrovaným webserverem Teplotní rozsah -20 až +55 C Benefit Vzdálená správa a monitorování LOGO web editor Nasazení ve venkovních rozvaděčích 5 6 NTP server/client pro přesný datum a čas Integrovaný Modbus TCP client/server LOGO! Access Tool stahování dat do excelu Přesný a stejný čas na všech LOGO! v síti Komunikace se zařízeními 3. stran Stanování dat bez nutnosti instalace LOGOSOFT a bez možnosti zásahu do programu

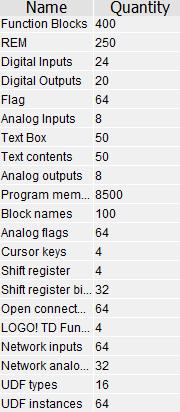

30 LOGO! 0 vs LOGO! 8 LOGO! 0 LOGO! 8 DI/DO 6/4 8/4 max.24/20 AI/AO 0/0 Max 8/8 Program 30 Blocks 400 Blocks Konektory 4 16 Základní funkce 6 8 Speciální funkce 8 37 Čas cyklu pro max. program <100 ms <40 ms Displej 4 řádky, každý 12 znaků, Zelený bez podsvícení 6 řádků, každý 16 (32) znaků, 3 barvy podsvícení Síťování ne Až 16 spojení po ethernetu

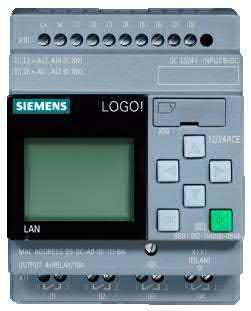

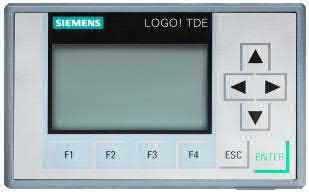

31 LOGO! 8 produktové portfolio 12/24 RCE 24 CE 24 RCE 230 RCE 12/24 RCE (o) 24 CE(o) 24 RCE(o) 230 RCE(o) TDE 4 základní moduly s displejem i bez, všechny s Ethernetem 8 vstupů 4 výstupy, rozšiřitelné až na: 24 DI, 20 DO, 8AI a 8 AO Moduly pro různá napětí: 12/24 V DC, relays-outputs 10A, 4 inputs as 0-10V AI useable 24 V DC, transistor-outputs, 4 inputs as 0-10V AI useable 24 V AC DC, relays-outputs 10 A V ACDC, relays-outputs 10A LOGO! 8 rozšiřující moduly Digital: DM8 with 4 DI/ 4 DO ; DM 16 with 8 DI/ 8 DO (diverse voltages) Analog: AM2 2 analog inputs 0-10V,0/4-20mA AM2 RTD 2 analog inputs for PT 100 / PT1000 temperature sensors AM2 AQ 2 analog outputs 0-10V,0/4-20mA LOGO! TDE 6 lines, each 20 characters 3 switchable background colors to highlight different kinds of messages 2 Ethernet-Interfaces 4 function keys DM16 24 DM16 24R DM16 230R DM8 12,24R DM8 24/24R DM8 230R AM2 AM2 RTD AM2 AQ

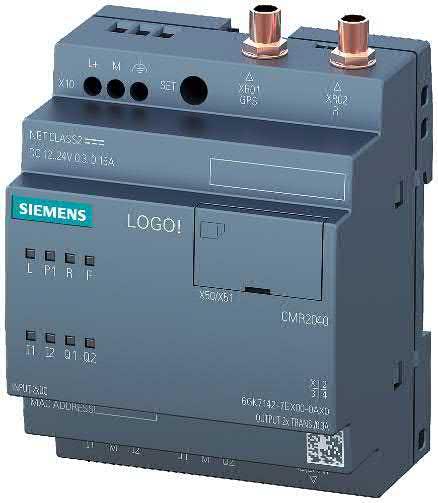

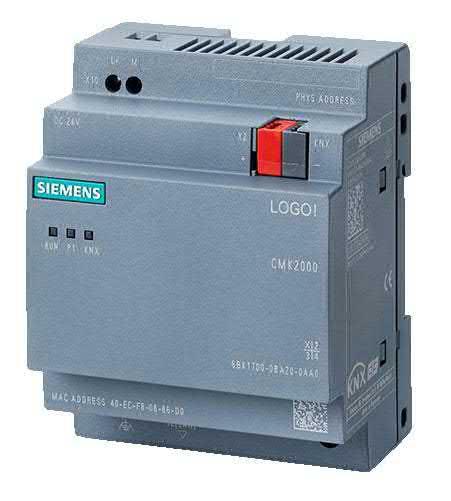

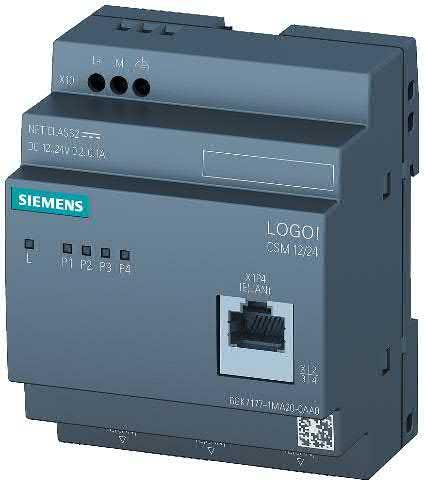

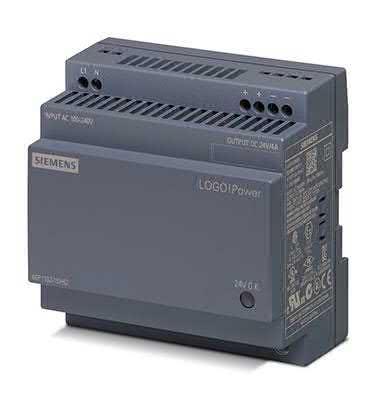

32 LOGO! 8 další moduly LOGO! CMR 2020 / komunikační modul pro GSM/GPS - à Vzdálené ovládání LOGO! 8 via SMS (odesílání/přijímání) - à Symbolické zprávy - àodesílání ů - à vzdálený přístup pomoví open VPN à Sledování polohy GPS, e.g. Tracking kontejnerů à Synchronizace času à Programování přes webový server - Možný update firmwaru LOGO! CSM - Switch se 4mi porty, jeden z čelní strany LOGO! Power - 3 verze pro 24 V - à 1,3 A; 2,5 A a 4 A 2 verze pro 12 V - à 1,9 A; a 4,5 A LOGO! CMK2000 Integrace do systému KNX - Komunikace mezi logem a inteligentním domem, programování pomocí ETS + + +

33 LED osvětlení a LOGO Siemens CZ DF-FA 2019 siemens.cz/micro

34 LED osvětlení Náhrada standardních žárovek za LED Energy saving Life time Způsobuje Vysoké nárazové proudy L N 115/230V AC

35 LOGO! ICL230 Highlights Flexibilní upevnění Možnost přidat na DIN lištu Ochrana relé základního modulu USP Jednoduché drátování Stejný design jako LOGO! Ušetří místo Šířka pouze 18 mm USP Teplotní odolnost - 40 C + 70 C ICL je preventivní ochrana výstupů základního modulu

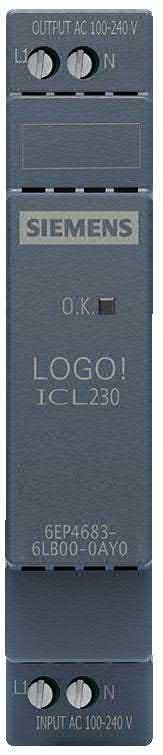

36 LOGO! ICL230 Technické informace Width 18 mm Side-by-side mounting without necessary space between on both sides (-40 C to +70 C) Output AC AC V Data Matrix code (readable with Service & Support App) LED status light Input AC AC 85 V 264 V DIN-rail- or wall mounting (expandable) Certificates

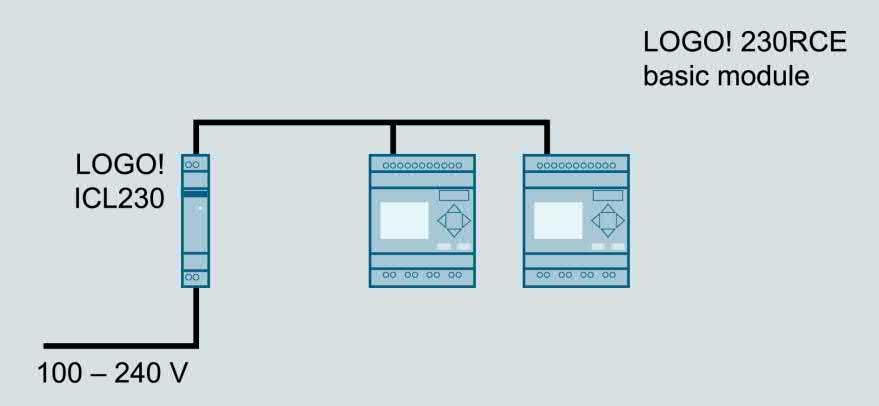

37 LOGO! ICL230 Možnost zapojení i na vstupy LOGO! ICL230 chrání LOGO!Power proti nárazovému proudu LOGO! ICL230 chrání LOGO! BM

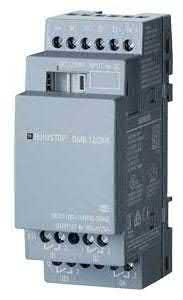

38 LOGO! ICL230 Kompatibilita s moduly LOGO Basic modules with relays up to 10 A 6ED1052-1MD08-0BA0 6ED1052-1HB08-0BA0 6ED1052-1FB08-0BA0 6ED1052-2MD08-0BA0 6ED1052-2HB08-0BA0 6ED1052-2FB08-0BA0 LOGO! 12/24RCE, logic module, display PS/I/O: 12/24 V DC/relay LOGO! 24RCE, logic module, display PS/I/O: 24 V AC/24 V DC/relay LOGO! 230RCE, logic module, display PS/I/O: 115 V/230 V/relay LOGO! 12/24RCEO, logic module, PS/I/O: 12/24 V DC/relay LOGO! 24RCEO (AC), logic module, PS/I/O: 24 V DC/24 V AC/relay LOGO! 230RCEO, logic module, PS/I/O: 230 V/230 V/relay Expansion modules with relay 5 A 6ED1055-1MB00-0BA2 6ED1055-1HB00-0BA2 6ED1055-1FB00-0BA2 6ED1055-1NB10-0BA2 6ED1055-1FB10-0BA2 LOGO! DM8 12/24R expansion module, PS/I/O: 12, 24 V/12 V/24 V/relay LOGO! DM8 24R expansion module, PS/I/O: 24 V/24 V/relay LOGO! DM8 230R expansion module, PS/I/O: 230 V/230 V/relay LOGO! DM16 24R expansion module, PS/I/O: 24 V DC/24 V DC/relay LOGO! DM16 230R expansion module, PS/I/O: 230 V/230 V/relay

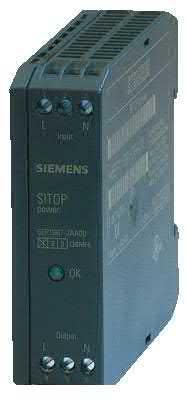

39 LOGO! ICL230 Technické data SITOP inrush current limiter 6EP1967-2AA00 Inrush current limiter LOGO! ICL230 Input Rated voltage AC V AC V, short-term up to 300 V Voltage range AC V AC V Output Rated voltage Dimensions80 V AC V, short-term up to 300 V Voltage range AC V AC V Rated current max. 10 A max. 5 A Dimensions Width 22,5 mm 18,0 mm Height 80,0 mm 90,0 mm Depth 91,0 mm 53,0 mm Installation Without space line-by-line Without space line-by-line Montage DIN rail mounting DIN rail or wall mounting

40 Zapojení Každý výstup chránit zvlášť. L N 115/230V AC

41 LOGO využití v praxi Siemens CZ DF-FA 2019 siemens.cz/micro

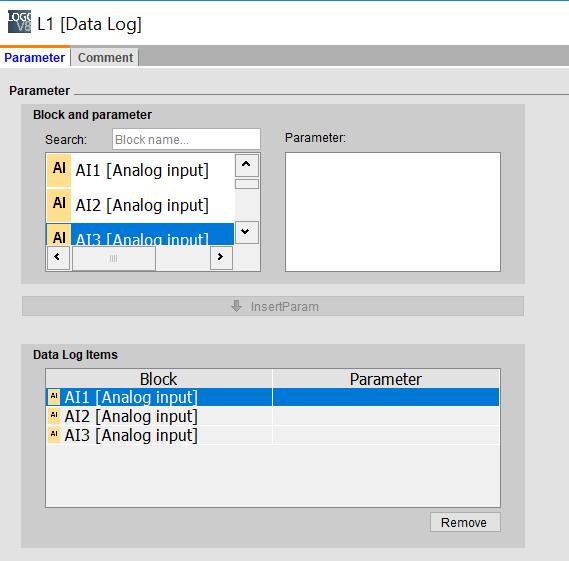

42 Data logger ü Analogové hodnoty (průtok, tlak, teplota) ü Snímání hodnot ve stanovený čas nebo sekvenčně ü Až 14 dní záznamu při sběru každou minutu ü Export do csv. nebo xls. file ü Využití Access tool k exportu dat do excelu

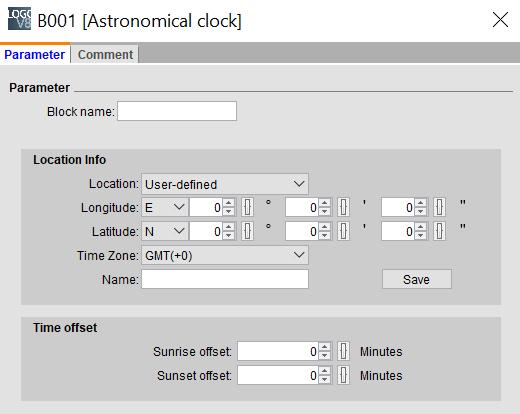

43 Venkovní osvětlení využití astronomických hodin ü Snadné nastavení polohy a času, kdy se má osvětlení sepnout ü Po celý rok se změna délky dne zaznamenává do instrukce Světelný okruh ü Netřeba editovat ü Osvětlení se vždy sepne v pravou chvíli

44 Vytvoření UDF uživatelsky definované funkce ü Ušetření místa ü Lepší přehlednost ü Jednoduchá a rychlá editace programu ü Verzovní systém ü Uložení algoritmu a jeho opětovné používání

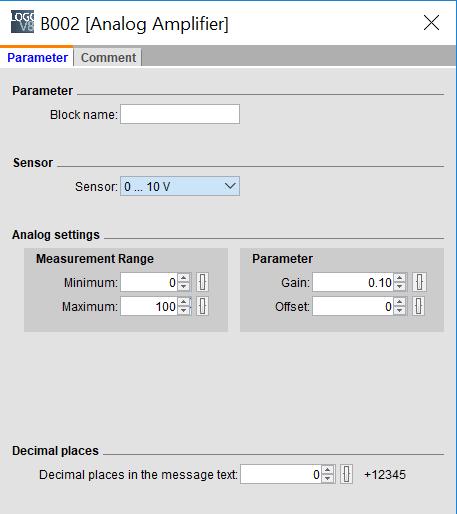

45 Spínání na základě analogové hodnoty Přeškálování analogové hodnoty

46 Přechod na vyšší systém Siemens CZ DF-FA 2019 siemens.cz/micro

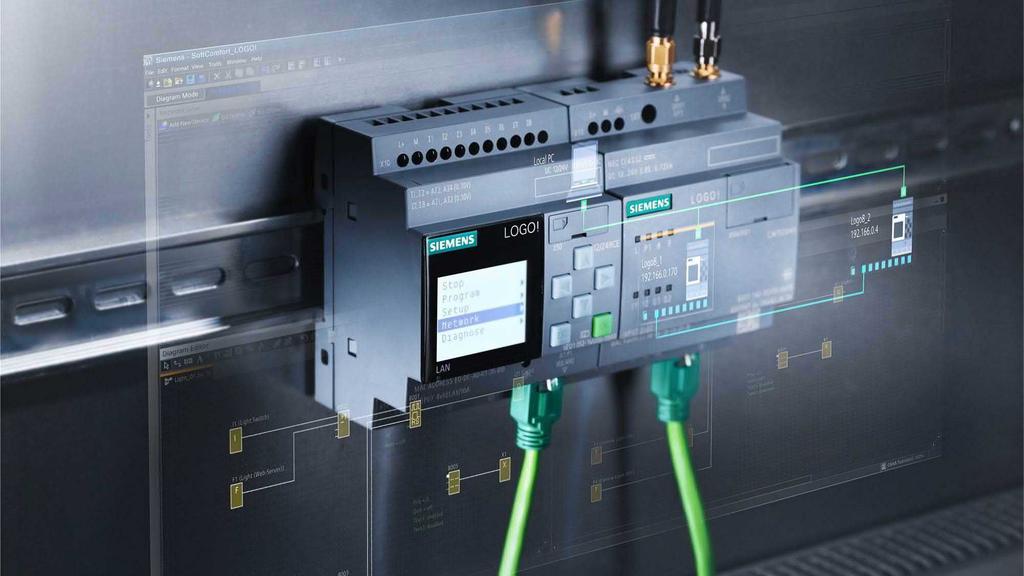

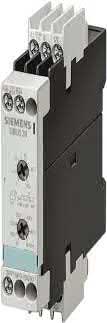

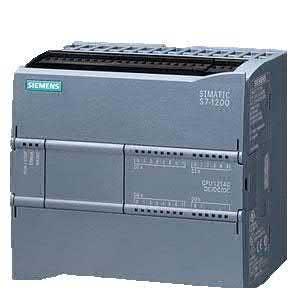

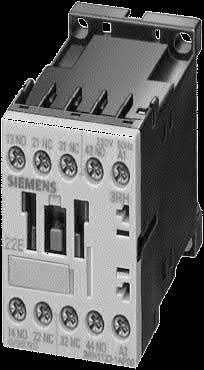

47 S ideální volba, když nestačí LOGO! Price Větší počet DI, DO, AI, AO Komunikační karty Větší výkon Data block, funkce Bohatá knihovna Regulace času cyklu TIA portál PID regulace Technologické objekty Decentrální periferie Rychlé vstupy Časové relé LOGO! Logic Module SIMATIC S Programmable Logic Controller Stykač Functionality

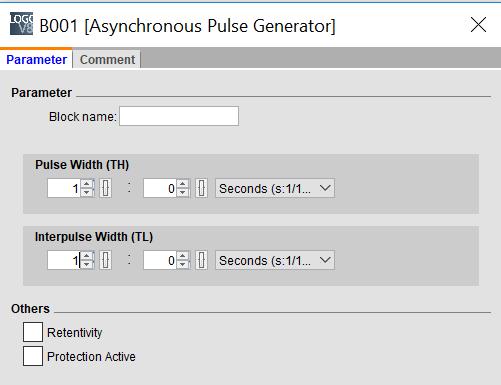

48 Ukázka programovacího prostředí Logo soft comfort 8.2 Simulace Online režim a další
