1 »ESKY Z vïsn z sobnìk TUV BC 80 a mont ûnì r m pro z vïsnè kotle CITY Colonne kotel z sobnìk TUV N vod k mont ûi, uvedenì do provozu a drûbï 30/11/ B

2 OBSAH 1. DŸLEéIT DOPORU»ENÕ POPIS HlavnÌ rozmïry... 4 l Z sobnìk / Kotle... 4 l ZapojenÌ Technick data INSTALACE UmÌstÏnÌ Mont û sestavy kotle CITY 1.24 a 1.24 FF se z sobnìkem BC 80...m1-m8 4. ZAPOJENÕ HydraulickÈ zapojenì prim rnìho okruhu z sobnìku BC HydraulickÈ zapojenì sekund rnìho okruhu z sobnìku BC NapouötÏnÌ topnèho systèmu ElektrickÈ p ipojenì Ëidla TUV z sobnìku BC UVEDENÕ DO PROVOZU Kotel Z sobnìk BC DRéBA A PERIODICK PROHLÕDKY Z SOBNÕKU BC JednotlivÈ Ë sti Postup prov dïn p i kontrole nebo v mïnï magnèziovè anody, p i kontrole v mïnìku a odv pnïnì KONTROLNÕ LIST PRO DRéBU STANDARDNÕ Z RU»NÕ PODMÕNKY ROZLOéEN SESTAVA A SEZNAM N HRADNÕCH DÕLŸ l Shoda s normami / znaëka D le uveden v robek odpovìd n sledujìcìm evropsk m smïrnicìm a norm m:»sn EN /»SN EN EN /23 EU SmÏrnice pro nìzkè napïtì SouvisÌcÌ norma:»sn EN /336 EU SmÏrnice o elektromagnetickè kompatibilitï SouvisÌcÌ normy:»sn EN / 2

3 Z vïsn z sobnìk BC 80 pro p Ìpravu TUV se p ipojuje k z vïsn m kotl m CITY 1.24 a 1.24 FF. 1. DŸLEéIT DOPORU»ENÕ l Sestava kotel/z sobnìk musì b t instalov na v mìstï chr nïnèm proti mrazu. Sestavu je t eba umìstit pokud moûno tak, aby byly minimalizov ny energetickè ztr ty rozvodn m potrubìm, kterè doporuëujeme v kaûdèm p ÌpadÏ izolovat. l Tento n vod musì b t viditelnï umìstïn v blìzkosti instalace. UpozornÏnÌ: - Instalace musì b t provedena dle platn ch norem a technick ch pravidel p i respektov nì pokyn uveden ch v tomto n vodu. - Pravideln drûba v robku je nezbytn pro jeho spolehlivou funkci a pro splnïnì z ruënìch podmìnek. - Pro uzn nì z ruky nesmì b t na v robku provedeny û dnè pravy. - Voda prim rnìho a sekund rnìho okruhu z sobnìku se nesmì dostat do vz jemnèho styku. - Cirkulace TUV nesmì b t prov dïna p es spir lov v mïnìk z sobnìku. 2. POPIS N drûe z kvalitnì oceli jsou vnit nï opat eny p i teplotï 850 C hygienicky nez vadn m smaltem vhodn m pro potravin skè Ëely, kter chr nì n drû proti korozi. N drû je rovnïû chr nïna proti korozi magnèziovou anodou, kterou je t eba kaûdè dva roky kontrolovat a v p ÌpadÏ pot eby vymïnit (viz kapitola 6 " drûba"). V mïnìk z sobnìku je zhotoven z hlazen ch trubek vytvarovan ch do spir ly. VnÏjöÌ povrch v mïnìku p ich zejìcì do styku s uûitkovou vodou je rovnïû smaltov n. Z sobnìk BC 80 je opat en zesìlenou izolacì z polyuretanovè pïny bez PCB, umoûúujìcì maxim lnï snìûit tepelnè ztr ty. - Z sobnìk je vybaven Ëidlem TUV s konektorem, flexibilnìm hydraulick m p ipojenìm a pojistnou skupinou. - Opl ötïnì je zhotoveno z ocelovèho lakovanèho plechu a je demontovatelnè. - Na konci ûivotnosti z sobnìku m ûe b t izolace snadno oddïlena od n drûe. To je zajiötïno polyetylènov m povlakem na n drûi, coû zabraúuje adhezi polyuretanovè pïny k n drûi. Tato koncepce p ispìv k ochranï ûivotnìho prost edì a umoûúuje recyklaci r zn ch Ë stì z sobnìku. 3

4 2.1 HlavnÌ rozmïry l Z sobnìk / Kotel BC 80 a CITY (komìn) BC 80 a CITY (turbo) int. buse 125 mm l ZapojenÌ BC 80 a CITY (komìn nebo turbo) V stup TUV Vstup studenè vody V stupnì voda z kotle P Ìvod plynu Vratn voda do kotle V stup TUV Vstup studenè vody Pro vöechny mont ûe p ipojovacìho potrubì plynu je t eba povinnï pouûìt certifikovan ch souë stì ext. 16 ext. 18 ext. 16 ext. 18 ext. 20 int. 18 int. 18 int. 20 int.

5 2.2 Technick data Parametr Jednotka BC 80 Prim rnì okruh (topn voda) Maxim lnì provoznì teplota C 95 Maxim lnì provoznì tlak bar 10 Objem v mïnìku l 3,6 Povrch v mïnìku m 2 0,75 Sekund rnì okruh (TUV) Maxim lnì provoznì teplota C 95 Maxim lnì provoznì tlak bar 10 Objem z sobnìku l 80 V kon Prim rnì okruh 85 C V kon v mïnìku (1) (3) kw 24 Trval v kon (1) (3) l/hod 590 äpiëkov v kon p i T 30 K (za 10 min) (1) (2) l/10 min 140 MnoûstvÌ TUV p i DT 30 K 1. hodinu (1) (2) l 700 Doba oh evu TUV z 10 na 60 C (1) min 15 PohotovostnÌ ztr ta p i TUV = 65 C kwh/24 h 1,3 OchlazovacÌ konstanta Wh/24 hod.l. C 0,48 Hmotnost P epravnì hmotnost mont ûnìho r mu kg 17 P epravnì hmotnost p ipojovacì sady kg 11 P epravnì hmotnost n drûe kg 40 P epravnì hmotnost opl ötïnì kg 11 Celkov p epravnì hmotnost kg 79 (1) Studen voda: 10 C - teplota vstupnì vody do v mïnìku TUV: 85 C - 3. stupeú Ëerpadla (2) Nastaven teplota TUV: 60 C (3) TUV: 45 C Odporov charakteristika Ëidla TUV Teplota [ C] Elektrick odpor [Ω]

6 3. INSTALACE 3.1 UmÌstÏnÌ Hydraulick p ipojovacì sada je dod v na v obalovè jednotce s p ipojovacì konzolou. Podlaha a p ÌËka nesoucì z sobnìk a kotel musì mìt nosnost odpovìdajìcì hmotnosti za ÌzenÌ naplnïnèho vodou (asi 190 kg). 300 min min. doporuëeno min. doporuëeno Mont û sestavy kotle CITY 1.24 a 1.24 FF se z sobnìkem BC 80 Viz ûlutè mont ûnì listy (str. m1 aû m8). 6

7 4. ZAPOJENÕ 4.1 HydraulickÈ zapojenì prim rnìho okruhu z sobnìku BC 80 Viz ûlutè mont ûnì listy (str. m1 aû m8). 4.2 HydraulickÈ zapojenì sekund rnìho okruhu z sobnìku BC 80 l P ed provedenìm hydraulickèho zapojenì je nezbytnè odstranit v okruhu uûitkovè vody Ë stice, kterè by mohly ohrozit spolehlivou funkci bezpeënostnìch prvk (zvl ötï pojistnè skupiny). l P ipojenì studenè vody se provede dle schèmatu uvedenèho vedle. P ipojovacì prvky musì odpovìdat platn m norm m, zejmèna»sn P ekroëì-li provoznì p etlak hodnotu 5,5 bar, pouûije se na vstupu studenè vody redukënì ventil. Tento redukënì ventil se doporuëuje umìstit p ed vodomïr aby byl zajiötïn v celèm potrubì stejn tlak. 9. UzavÌracÌ ventil 28. Vstup studenè vody 29. RedukËnÌ ventil 4.3 NapouötÏnÌ topnèho systèmu NapouötÏnÌ topnèho systèmu se prov dì p es hydraulick oddïlovaë, kter je namontov n v robcem na p ipojovacì konzole kotle (viz n vod ke kotli). 7

8 4.4 ElektrickÈ p ipojenì Ëidla TUV z sobnìku BC 80 Viz ûlutè mont ûnì listy (str. m1 aû m8). 5. UVEDENÕ DO PROVOZU 5.1 Kotel Viz n vod dod van s kotlem. 5.2 Z sobnìk BC 80 l Napustit z sobnìk vstupnìm potrubìm studenè vody. Odvzduönit sekund rnì okruh z sobnìku, aby se zabr nilo hluku zp soben m vzduchem obsaûen m ve vodï, kter se p i oh evu a Ëerp nì tèto vody p emisùuje. Proto je t eba nechat bïhem napouötïnì otev en v stup TUV, tento kohout uzav Ìt pouze tehdy, jestliûe je v tok vody z v stupnìho potrubì TUV jiû bez hluku. Potom odvzduönit postupnï cel rozvod TUV p i otev enì p Ìsluön ch kohout BÏhem p Ìpravy TUV m ûe vlivem dilatace objemu vody v z sobnìku doch zet k jejìmu v toku z odfukovèho potrubì pojistnèho prvku. Tento jev je zcela norm lnì a v û dnèm p ÌpadÏ se tomuto v toku nesmì zabraúovat. l Zkontrolovat pojistnè prvky (pojistn ventil nebo jednotlivè Ë sti pojistnè skupiny) dle n vodu p iloûenèho k tïmto prvk m. 6. DRéBA A PERIODICK PROHLÕDKY Z SOBNÕKU BC JednotlivÈ Ë sti l MagnÈziov anoda: MagnÈziov anoda musì b t zkontrolov na nejmènï jednou za dva roky. Po prvnì kontrole a po jejìm opot ebenì se interval tèto kontroly upravì. Anoda m ûe b t zkontrolov na dle n sledujìcìch dvou metod: - Vizu lnì kontrola: Anoda musì b t vymïnïna, jestliûe jejì pr mïr je menöì neû 15 mm (p vodnì pr mïr = 33 mm). - Kontrola mï enìm: - Odpojit uzemúovacì vodië anody, - ZmÏ it elektrick proud mezi anodou a pl ötïm z sobnìku; je-li proud menöì neû 0,1 ma, je t eba anodu vymïnit. Jestliûe musì b t anoda vymïnïna, je t eba postupovat dle n sledujìcìch odstavc. l Pojistn armatura: Spr vnou funkci pojistnè armatury je nezbytnè zkontrolovat jedenkr t mïsìënï, aby se zamezilo p ÌpadnÈmu p etlaku nad povolenou hodnotu. l V mïnìk: DoporuËuje se nechat provèst v p ÌpadÏ v penitè vody jednou roënï odbornìkem odv pnïnì v mïnìku TUV, aby byl zaruëen tepeln v kon z sobnìku - viz n sledujìcì pokyny. l Opl ötïnì: DoporuËuje se Ëistit m dlovou vodou. 8

9 6.2 Postup prov dïn p i kontrole nebo v mïnï magnèziovè anody, p i kontrole v mïnìku a odv pnïnì l P ipravit si novè tïsnïnì krytu kontrolnìho otvoru z sobnìku. l Uzav Ìt p Ìvod studenè vody u pojistnè skupiny. l Pro vypouötïnì z sobnìku p es pojistnou armaturu je tuto t eba p estavit do polohy "vypouötïnì". l Otev Ìt kohout TUV (nebo vypouötïcì kohout), aby mohl do z sobnìku vnikat vzduch. l Z jìmky vyjmout teplotnì Ëidlo A. l Odöroubovat kryt B (klìë Ë. 13). l Vypustit z sobnìk vëetnï potrubì. l Zkontrolovat ochrannou anodu C a p ÌpadnÏ vymïnit. l Zkontrolovat v mïnìk TUV: p ÌpadnÏ odv pnit, aby byl zaruëen jeho tepeln v kon. l V pnìk, kter je na dnï z sobnìku vylouëen ve formï kaöe nebo vrstvy kotlovèho kamene, odstranit. V pnìk usazen na vnit nìch stïn ch z sobnìku neodstraúovat, protoûe zaruëuje dodateënou ochranu proti korozi a zlepöuje tepelnï izolaënì vlastnosti z sobnìku. V mïnìk TUV musì b t p ÌpadnÏ takè odv pnïn, aby byla zaruëena dokonal tepeln v mïna. l JednotlivÈ Ë sti z sobnìku opït smontovat. TÏsnÏnÌ p Ìruby D vymïnit: Vsadit pojistn krouûek E; p itom db t na to, aby se polohovacì jaz Ëek tïsnïnì nach zel na vnïjöì stranï. - Do jìmky zasunout teplotnì Ëidlo A. l P i uvedenì do provozu p ihlèdnout k daj m Ël nku 5 tohoto n vodu. l Po opïtovnè mont ûi z sobnìku zkontrolovat tïsnost. ärouby krytu ËistÌcÌho otvoru neutahovat pevnï: 8 Nm ± 1; k tomu pouûìt momentov klìë. Pozn mka: Pokud se pouûije n strëkov klìë s kr tkou p kou, docìlì se toëiv moment asi 6 Nm. 9

10 7. KONTROLNÕ LIST DRéBY Ë. Datum P edmït kontroly Pozn mka Technik Podpis 10

11 8. STANDARDNÕ Z RU»NÕ PODMÕNKY Z ruënì doba Na kaûd v robek DE DIETRICH, dovezen firmou Stiebel Eltron spol. s r.o. (d le jen dovozcem) je za p edpokladu splnïnì d le uveden ch podmìnek poskytov na z ruënì doba 24 mïsìc od uvedenì v robku do provozu, nejdèle vöak 36 mïsìc od data vyskladnïnì u dovozce. V jimku tvo Ì opot ebitelnè Ë sti: termoël nky, zapalovacì elektrody a ochrannè anody z sobnìk TUV, u kter ch je z ruënì doba 1 rok. Na litinovè Ë sti kotl je poskytov na z ruënì doba 5 let od uvedenì v robku do provozu. Z kladnì podmìnky z ruky Z kladnì podmìnkou p izn nì z ruky na v öe uvedenè v robky je provedenì mont ûe, uvedenì do provozu a p ÌpadnÈ opravy v hradnï dovozcem povï enou a vyökolenou mont ûnì resp. servisnì firmou. Provozovatel je povinen po celou dobu trv nì z ruky peëlivï uschovat z ruënì list, dnï vyplnïn prodejcem a servisnì firmou uv dïjìcì v robek do provozu a dalöì doklad o koupi, jako je Ëet nebo dodacì list. D le provozovatel je pro p Ìpad pot eby uplatnïnì n roku na z ruënì opravu povinen uschovat "N vod k mont ûi a pouûìv nì", jehoû souë stì je i p ed vacì protokol, vyplnïn servisnì firmou p i uv dïnì v robku do provozu. V jimeën ustanovenì Za ökody, kterè na v robku vzniknou v d sledku chemick ch nebo elektrochemick ch vliv (nap. ökodliviny ve spalovacìm vzduchu, vlastnosti topnè vodyö) nebo instalacì neodpovìdajìcì technick m pravidl m p Ìp. projekënìm podklad m pro tyto v robky nep ebìr dovozce z ruku. äkody zp sobenè p epravou budou dovozcem bezplatnï odstranïny, bude-li neprodlenï vïrohodnï prok z no, ûe p ÌËina vznikla na stranï dovozce. ViditelnÈ ökody na laku a u uhradì dovozce za stejn ch p edpoklad tehdy, budou-li nahl öeny povï enè servisnì firmï bïhem 14 dn po p ed nì v robku. Z sahy nebo zmïny na v robku prost ednictvìm firem nebo osob, kterè k tomuto nemajì opr vnïnì od dovozce a nejsou tedy uvedeny v ofici lnìm seznamu mont ûnìch resp. servisnìch firem tohoto dovozce, majì za n sledek zruöenì z ruënì povinnosti dovozce. Pr ce spojenè se se ÌzenÌm nebo p estavbou v robku na jin druh paliva hradì objednavatel tïchto pracì. Z ruky se nevztahujì: a) na vady zp sobenè chybn m projektov m eöenìm, kterè dovozce neprov dïl b) na chyby, jejichû p vod je v chybnï pracujìcìm za ÌzenÌ, kterè nenì souë stì dod vky kotle, ale kterè ovlivúuje jeho funkci c) na ökody vzniklè neodborn m z sahem do dod vanèho za ÌzenÌ nepovolanou osobou d) na ökody vzniklè nedodrûenìm p edpis pro skladov nì a zach zenì, vydan ch v robcem e) na ökody vzniklè nespr vn m p ipojenìm f) na ökody vzniklè uvedenìm do provozu pracovnìkem nebo organizacì, kter k tomu nenì opr vnïna g) na ökody vzniklè nedodrûenìm podmìnek uveden ch v n vodu k mont ûi a pouûìv nì h) na ökody vzniklè kolìs nìm nap jecìho napïtì mimo povolenè tolerance nebo ruöenìm v elektrickè sìti i) na ökody vzniklè kolìs nìm pracovnìho p etlaku plynu na p Ìvodu ke kotli mimo povolenou toleranci j) na ökody vzniklè neupravenou obïhovou resp. doplúovacì vodou v tepelnè soustavï, kter nesplúuje poûadavky»sn (tab.1 - hustota tepelnèho toku q 23 kw/m 3 ) k) za ökody vzniklè z sahem vyööì moci nebo jinou neodvratitelnou ud lostì N klady Dovozce p ebìr po dobu z ruky veökerè materi lovè a dodateënï takè pracovnì a jìzdnì n klady, kterè povï enè mont ûnì, resp. servisnì firmï vznikly na z kladï uznanè z ruënì opravy v robku. RuËenÌ Za ztr tu nebo poökozenì v robku v d sledku kr deûe, poû ru, v leënèho p Ìpadu nebo jin ch n siln ch p ÌËin nem ûe dovozce p evzìt ruëenì s v jimkou p Ìpadu, kdy je p edmït proti takov m p Ìpad m pojiötïn. Z ruëenì jsou vyjmuty i p ÌmÈ nebo nep ÌmÈ ökody, zp sobenè v robkem. Opravy V p ÌpadÏ n rokov nì z ruënì opravy zjistì povï en servisnì firma, je-li o splnïnì z ruënì povinnosti û d no opr vnïnï. Jestliûe ano, rozhodne tato firma o zp sobu odstranïnì z vady. V p ÌpadÏ opravy se postar o jejì odbornè provedenì. PoË tek a doba z ruky stanovenè p i koupi v robku tìm nebudou ovlivnïny ani p i v mïnï za n hradnì v robek. Na vymïnïnè dìly je poskytov na z ruka do konce trv nì potvrzenè z ruënì doby, nejmènï vöak 1 rok. 9. N HRADNÕ DÕLY (viz n sledujìcì str nky) 11

12 B N hradnì dìly BC 80 Pro CITY 1.24 a 1.24 FF Pozn mka: P i objedn v nì n hradnìch dìl je nezbytnï nutnè uvèst jejich objednacì ËÌslo. R M 1/4

13 BC 80 Pro CITY 1.24 a 1.24 FF PÿIPOJOVACÕ KONZOLA OSTATNÕ 2/4

14 BC 80 Pro CITY 1.24 a 1.24 FF Z SOBNÕK OPL ätãnõ 3/4

15 Poz. Obj. ËÌslo N ZEV Poz. Obj. ËÌslo N ZEV R M SLOUPCOV R M REGULOVATELN NOHY V1939 M10x KRYTKA KRYT HYDRAULICK HO PROPOJENÕ DRé K OPL ätãnõ PÿIPOJOVACÕ KONZOLA 1.24 KPL R M KONZOLY DRé K KONZOLY KOHOUT V STUPNÕ VODY Z SOBNÕK N DRé 80 L PRO BC CHYTKA Z SOBNÕKU DORAZ Z SOBNÕKU Z SLEPKA OCHRANN ANODA KPL SADA TÃSNÃNÕ 7 MM + KROUéEK 5 MM VSUVKA 3/4" »IDLO TUV 1,5 M (NTC) KONEKTOR»IDLA TUV KOHOUT V STUPU TUV UZAVÕRACÕ KOHOUT PLYNU KOHOUT VRATN VODY HYDRAULICK ODDÃLOVA» KPL BY-PASS KPL POTRUBÕ PÿED ODDÃLOVA»EM ODVOD ODPADU OPL ätãnõ OPL ätãnõ Z SOBNÕKU KPL PÿEDNÕ KRYT LEV BO»NICE PRAV BO»NICE HORNÕ KRYT PÿIPOJOVACÕ SADA POTRUBÕ NAPOUäTÃCÕ POTRUBÕ POTRUBÕ TUV POTRUBÕ STUDEN VODY POTRUBÕ STUDEN VODY POKRA». OSTATNÕ SADA TÃSNÃNÕ HYDRAULICK CH PÿÕPOJEK SADA UPEV OVACÕCH PRVKŸ SADA SPOJOVACÕCH PRVKŸ V STUP Z HLAVNÕHO V MÃNÕKU ODPADNÕ POTRUBÕ Z ODDÃLOVA»E N LEVKA SIF N POJISTN VENTIL OBJÕMKA + MATICE + TÃSNÃNÕ FLEXIBILNÕ HADICE 3/4" L=380 MM PVC POTRUBÕ PRO ODVOD KONDENZ TU 32 MM, L=1,5 M 10/01 4/4

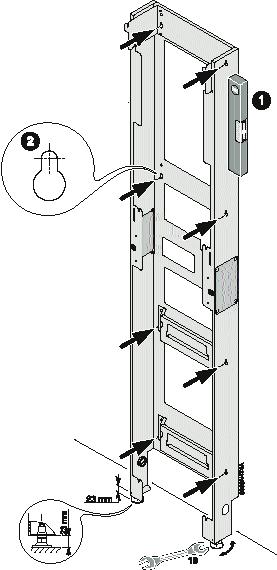

16 3.2 MONT é SESTAVY KOTLE CITY 1.24 A 1.24 FF SE Z SOBNÕKEM BC 80 ObalovÈ jednotky: Mont ûnì r m HA 33 P ipojovacì konzola HA 34 Z sobnìk HA 36 Opl ötïnì HA 35 1 upevnïnì r mu (obalov jednotka HA 33) (1) (1) regulovatelnè noûky 23 aû 53 mm R m postavit na podlahu a potom p itisknout ke stïnï. PomocÌ vodov hy zkontrolovat svislou polohu r mu (se Ìdit pomocì nastaviteln ch noûek dle pot eby). Vyvrtat otvory pro upevnïnì. Do otvor vloûit hmoûdinky. Na stïnï vyznaëit 8 otvor pro upevnïnì. m1 30/11/01 - FM B

17 1.3 2 Instalace p ipojovacì konzoly (obalov jednotka HA 34) PomocÌ dodan ch öroub s öestihrannou hlavou a podloûek p ipevnit r m ke stïnï. City FF: PomocÌ lepidla p ipevnit na stïnu öablonu a prorazit do stïny otvor pro potrubì odvodu spalin. m2

18 3 P ipojenì vody a plynu 3.1 S 8 nebo 12-litrovou expanznì n dobou mohou b t p Ìpojky p ivedeny kompletnï nebo Ë steënï: - zespodu - shora - ze strany - zezadu P Ìpojky vedenè SHORA 3.2 P ipojenì potrubì TUV a studenè vody zezadu na p ipojovacì konzolu. P Ìklad: p ipojenì TUV shora p ipojenì studenè vody zespodu P Ìpojky vedenè ZEZADU 3.3 P ipojenì potrubì: - v stupnì a vratnè vody - p Ìvodu plynu P Ìpojky vedenè ZE STRANY Zezadu ÿezaë trubek Shora P Ìpojky vedenè ZESPODU Zespodu m3

19 4 Mont û drû ku opl ötïnì z sobnìku (ve vnit nì Ë sti r mu) 6 Mont û z sobnìku (obalov jednotka HA 36) 5 Mont û p ipojenì odvodu odpadnì vody : - z pojistnèho ventilu kotle - z pojistnè skupiny z sobnìku TUV - kondenz tu z odvodu spalin (City FF) Nalepit typov ötìtek z sobnìku na r m. Z sobnìk zavïsit do v ez v r mu. m4

20 7 HydraulickÈ p ipojenì sekund rnìho okruhu z sobnìku BC 80 l P ipojenì TUV z sobnìku se provede otvory pro v stupnì a vratnou vodu na p ipojovacì konzole kotle (G 3/4"). l Mezi p ipojenì dodanèho potrubì k p ipojovacì konzole se vloûì tïsnïnì. l Pojistn skupina je v robcem namontovan na p ipojovacì konzole. 8 HydraulickÈ p ipojenì prim rnìho okruhu z sobnìku BC 80 l Mezi p ipojenì flexibilnìho potrubì k p ipojovacì konzole a z sobnìku se vloûì tïsnïnì. Je t eba zajistit, aby se do flexibilnìho p ipojenì nedostali û dnè Ë stice, kterè by jej mohly ucpat. m5

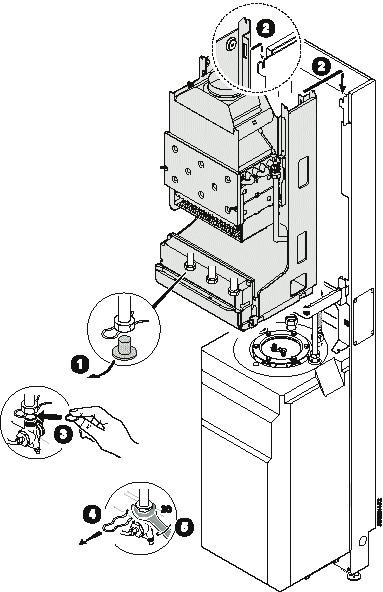

21 9 Mont û kotle m6

22 10 Mont û Ëidla TUV P ipojenì Ëidla TUV se musì provèst p i vypnutèm elektrickèm nap jenì kotle. Po vyöroubov nì 2 upevúovacìch öroub po stran ch odklopit ovl dacì panel kotle. Vyt hnout smïrem k sobï malou krytku. Zapojit konektor Ëidla TUV na svorky oznaëenè SB. Dle obr zku vyvèst kabel Ëidla a zasunout malou krytku. Zaklopit zpït ovl dacì panel kotle. ZavÈst Ëidlo TUV na dno jìmky z sobnìku. 11 Mont û opl ötïnì kotle l Pro mont û opl ötïnì kotle je t eba pouûìt n vod dod van s kotlem. 12 Instalace vrchnì izolace z sobnìku m7

23 13 Mont û boënìch kryt z sobnìku 14 Mont û p ednìho a hornìho krytu z sobnìku 15 Mont û krytu hydraulickèho propojenì m8
