Pozitronový mikroskop

Rozměr: px

Začít zobrazení ze stránky:

Download "Pozitronový mikroskop"

Vilém Brož
před 5 lety
Počet zobrazení:

1 rychlé pozitrony z b + radioizotopu prostorové rozlišení 1 mm nedestruktivní mapování rozložení defektů

2 mapování rozložení defektů mikrotvrdost dislokace (work hardening) D hranice zrn (Hall-Petch) 1/ d torzní deformace e ln r / l e skutečná true log. deformace - úhel otočení r vzdálenost od středu l stloušťka vzorku Ultrajemnornná Cu HPT (p = 6 GPa) 1 HPT revolution 1 HPT revolution 15 HPT revolutions 15 HPT revolutions HPT revolutions 3 HPT revolutions 5 HPT revolutions 5 HPT revolutions

nedestruktivní mapování rozložení defektů měření Dopplerovského rozšíření mapování pomocí S-parametru dislokace hranice zrn deformací-indukované vakance

1 S/S S/S S/S S/S 1..95.9 1.5 1..95.9 Ultrajemnornná Cu HPT (p = 6 GPa) 1 HPT revolution 1 HPT revolution 15 HPT revolutions 15 HPT revolutions 1 1.1 1.5 1. 1 S/S S/S S/S S/S 1 1.

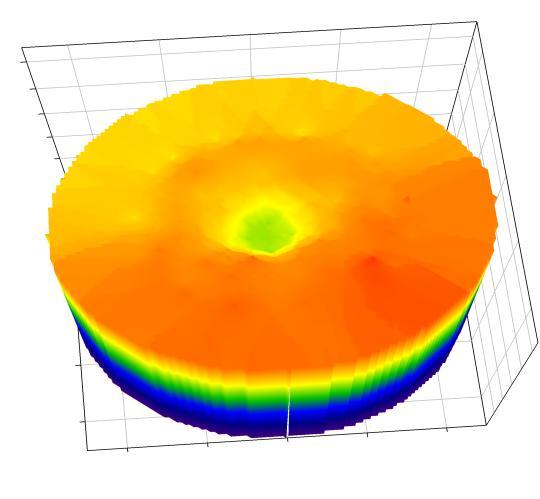

3 nedestruktivní mapování rozložení defektů měření Dopplerovského rozšíření mapování pomocí S-parametru dislokace hranice zrn deformací-indukované vakance torzní deformace e ln r / l e skutečná true log. deformace - úhel otočení r vzdálenost od středu l stloušťka vzorku 1 1 S/S S/S S/S S/S S/S S/S S/S S/S Ultrajemnornná Cu HPT (p = 6 GPa) 1 HPT revolution 1 HPT revolution 15 HPT revolutions 15 HPT revolutions S/S S/S S/S S/S S/S S/S S/S S/S HPT revolutions 3 HPT revolutions 5 HPT revolutions 5 HPT revolutions

W/W Pozitronový mikroskop Ultrajemnornná Cu HPT (p = 6 GPa) S-W plot 1.1 1..9.8.7.6.5 1 S/S S/S 1.1 1.5 1..95.

4 W/W Pozitronový mikroskop Ultrajemnornná Cu HPT (p = 6 GPa) S-W plot S/S S/S HPT revolution 15 HPT revolutions N = 1 N = 3 N = 15 N = 5 15 HPT revolutions 1 S/S S/S HPT revolutions 5 HPT revolutions 5 HPT revolutions microhardness S parameter S/S

5 pomalé pozitrony moderované ve svazku střední implantační hloubka pro E 1 kev je z mean 1 nm protorové rozlišení limitováno diffůzní délkou termalizovaného pozitronu 1 nm mapování laterálního rozložení defektů + měření hloubkového profilu nedstruktivní 3D mapování rozložení defektů

6 jas (brightness) svazku pozitronů B I x y jas komerčně dostupných zdrojů e krát jas typických zdrojů e -! I intenzita Liouvilleův teorém x y p x p y x y konst konst Kögel, EPOS meeting

7 remoderace B I x y I intenzita zvýšení jasu B tj. zmenšení objemu svazku ve fázovém prostoru ale nutně snížení intenzity

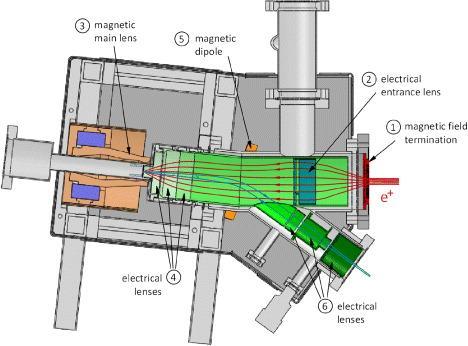

8 remoderace elektrostatický remoderátor redukce velikosti svazku 1 remoderátor s magnetickou čočkou magentická separace primárního svazku a remoderovaných e + redukce velikosti svazku 1 Kögel, EPOS meeting

9 remoderace elektrostatický remoderátor redukce velikosti svazku 1 remoderátor s magnetickou čočkou magentická separace primárního svazku a remoderovaných e + redukce velikosti svazku 1 Kögel, EPOS meeting

10 skenovací pozitronový mikroskop TU Munich fokusovaný pulsovaný svazek pomalých e + velikost fokusovaného svazku mm r opt f E E CS R 16 f 6 6 E disperze energie e + v transverzálním směru f ohnisková délka elektrostatické fokusační čočky C S sférická vada R poloměr svazku Kögel et al. Appl. Surf. Sci. 116, 18 (1997)

11 skenovací pozitronový mikroskop TU Munich fokusovaný pulsovaný svazek pomalých e + velikost fokusovaného svazku mm časové rozlišení 5 ps četnost koincidencí 5 s -1 urychlovač E =.5-3 kev toroidní vychylovací cívky oddělení re-moderovaných pomalých e + urychlovač E = 5 kev buncher sinus 1 Hz pila, 1 V ps pulsy e + urychlovač E = 8 ev pre-buncher B =.5 mt 5 Hz pila, V ns pulsy e + čas potřebný pro jeden obrázek týden Kögel et al. Appl. Surf. Sci. 116, 18 (1997) primární kontinuální svazek E = ev

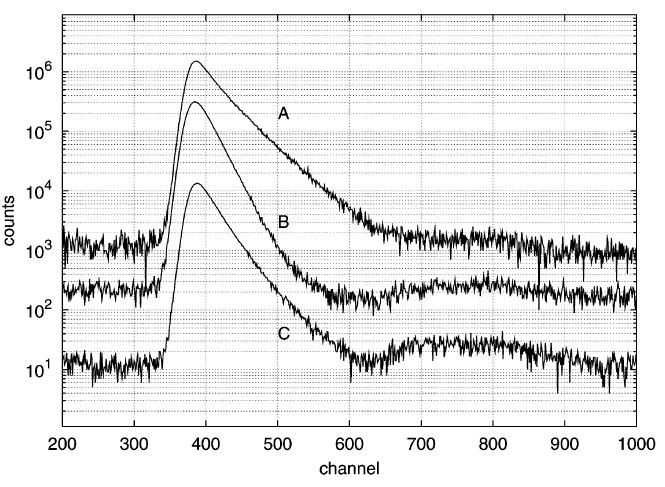

12 skenovací pozitronový mikroskop TU Munich příklad spekter dob života e + měřených na SPM, E = 8 kev fokusovaný pulsovaný svazek pomalých e + časové rozlišení 5 ps Kögel et al. Appl. Surf. Sci. 116, 18 (1997)

13 skenovací pozitronový mikroskop TU Munich prostorové rozlišení mm Si substrát s vyleptaným obrazcem SEM obrázek SPM obrázek (střední doba života) David et al. Phys. Rev. Lett. 87, 67 (1)

14 skenovací pozitronový mikroskop TU Munich prostorové rozlišení mm mechanicky namáhaná Cu mapování pomocí střední doby života e + E = 16 kev Egger et al. Appl. Surf. Sci. 19, 1 ()

15 skenovací pozitronový mikroskop TU Munich prostorové rozlišení mm mechanicky namáhaná Cu lineární sken kolmo na crack E = 16 kev dvou-komponentní rozklad, t fixováno na ps Egger et al. Appl. Surf. Sci. 19, 1 ()

16 transmisní pozitronový mikroskop KEK Tsukuba pozironový zdroj: LINAC Matsua et al. Nucl. Insr. Meth. A 65, 1 (11)

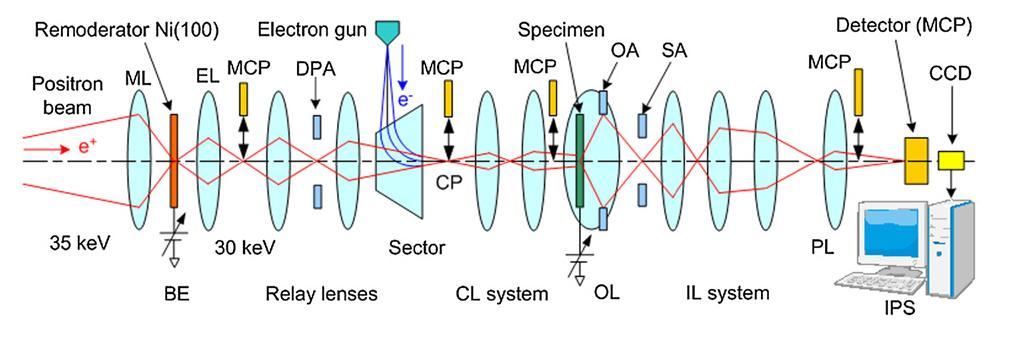

17 transmisní pozitronový mikroskop remoderator (brightness enhancer) KEK Tsukuba pozironový zdroj: LINAC Matsua et al. Nucl. Insr. Meth. A 65, 1 (11)

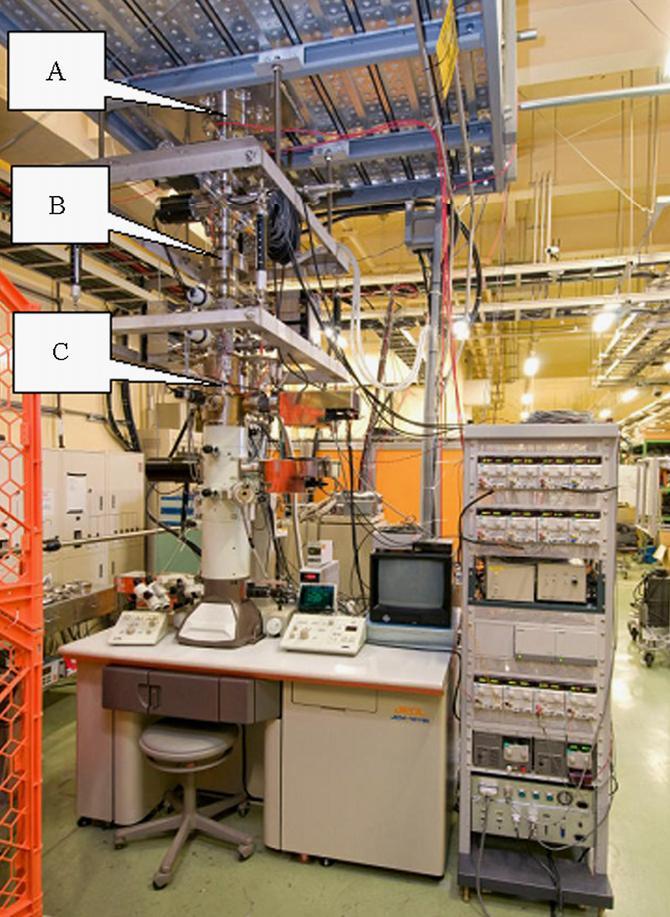

18 transmisní pozitronový mikroskop KEK Tsukuba pozironový zdroj: LINAC Matsua et al. Nucl. Insr. Meth. A 65, 1 (11)

19 transmisní pozitronový mikroskop 1 nm Au (1) fólie na mikro mřížce pozitrony elektrony Matsua et al. Nucl. Insr. Meth. A 65, 1 (11)

20 transmisní pozitronový mikroskop 1 nm Au (1) fólie na mikro mřížce - difrakce pozitrony elektrony Matsua et al. Nucl. Insr. Meth. A 65, 1 (11)

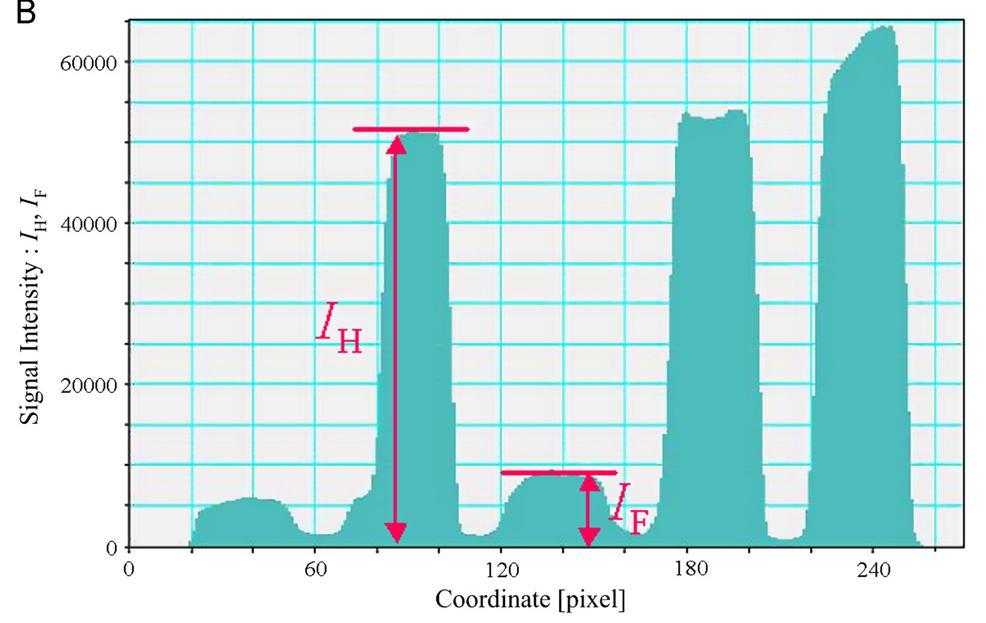

21 transmisní pozitronový mikroskop 35 nm Al fólie na Cu mikro mřížce - transmitance pozitrony elektrony díra fólie díra fólie Matsua et al. Nucl. Insr. Meth. A 65, 1 (11)

Podobné dokumenty

Měření doby života na svazku pozitronů

Měření doby života na svazku pozitronů využití sekundárních elektronů Wuhan University, Čína časové rozlišení 500 ps, energie 0.5 30 kev Wu et al. Appl. Surf. Sci. 252, 3121 (2006) NEPOMUC, FRM II, Mnichov výroba e + pomocí pomalých neutronů
