1 Navrhování a posudky hliníkových konstrukcí Manuál

2 Kontakty 3 Posudky hliníkových konstrukcí 4 Úvod do posudků 4 Parametry a nastavení 5 Základní parametry posudku prutů 5 Parametry relativní deformace 6 Nastavení alternativních hodnot 7 Národní norma 8 Výchozí nastavení vzpěru 8 Data dílce 9 Data příčných svarových spojů 10 Vzpěrná data prvku 11 Nastavení klopení 14 Nastavení výztuh 15 Zadání příčné výztuhy 16 Nastavení příčné výztuhy 17 Data klopení prutů II 18 Provedení posudku 21 Předpoklady posudku 21 Obecný postup posudku 21 Spuštění posudku únosnosti 23 Spuštění posudku štíhlosti 24 Spuštění posudku relativních deformací 25 Performing scaffolding coupler check 25 Zobrazení výsledků pomocí tabulky 26 Posouzení jednotlivého prutu

3 Kontakty SCIA nv Industrieweg Herk-de-Stad Belgie Nemetschek do Brasil Rua Dr. Luiz Migliano, sala 702, CEP SP São Paulo Brazílie SCIA France sarl Centre d'affaires, 29 Grand' Rue Roubaix Francie SCIA CZ s.r.o. Brno Slavíčkova 827/1a Brno Česká republika SCIA SK, s.r.o. Murgašova 1298/ Žilina Slovensko Scia Datenservice Dresdnerstrasse 68/2/6/ Vídeň Rakousko SCIA Nederland B.V. Wassenaarweg NW ARNHEM Nizozemsko Nemetschek Scia North America 7150 Riverwood Drive Columbia, MD Spojené státy Nemetschek Scia Swiss Branch Office Dürenbergstrasse Gurmels Švýcarsko SCIA CZ s.r.o. Praha Evropská 2591/33d Praha 6 Česká republika Scia Software GmbH Technologie Zentrum Dortmund, Emil-Figge-Str Dortmund Německo Všechny informace uvedené v tomto dokumentu mohou být změněny bez předchozího upozornění. Žádnou část tohoto dokumentu není dovoleno reprodukovat, uložit do databáze nebo systému pro načítání ani publikovat, a to v žádné podobě a žádným způsobem, elektronicky, mechanicky, tiskem, fotografickou cestou, na mikrofilmu ani jinými prostředky bez předchozího písemného souhlasu vydavatele. Firma Scia nezodpovídá za žádné přímé ani nepřímé škody vzniklé v důsledku nepřesností v dokumentaci nebo softwaru. Copyright 2016 SCIA nv. Všechna práva vyhrazena. Dokument vytvořen: 27 / 05 / 2016 SCIA Engineer

4 Kapitola 1 Posudky hliníkových konstrukcí Úvod do posudků Modul Posudky hliníkových konstrukcí je výkonným nástrojem pro návrh hliníkových konstrukcí. Obsahuje ověření napětí a stability hliníkových prutů podle EN Zahrnuje: standardní definování dat vzpěru a dat klopení, standardní posudek vázaného kroucení, provedený jako posudek pružného napětí, standardní nastavení, data hliníkových prutů, standardní definování podpor pro klopení, standardní definování výztuh, standardní definování příčných výztuh, standardní výstupní zařízení, optimalizaci pomocí AutoDesign

5 Parametry a nastavení Parametry a nastavení Základní parametry posudku prutů Součinitele spolehlivosti gama M1 gama M2 Součinitel spolehlivosti Součinitel spolehlivosti Posuvné styčníky Tyto výchozí typy posuvnosti styčníků budou použity pro všechny pruty kromě těch, pro které je provedeno individuální nastavení typu posuvnosti. Typ styčníků se používá při výpočtech součinitelů vzpěru. Y-Y Z-Z Je-li zapnuto, dílce jsou posuvné pro vzpěr podél osy Y-Y. Je-li vypnuto, dílce jsou neposuvné pro vzpěr podél osy Y-Y. Je-li zapnuto, dílce jsou posuvné pro vzpěr podél osy Z-Z. Je-li vypnuto, dílce jsou neposuvné pro vzpěr podél osy Z-Z. jen elast. posudek posudek jen na pevnost Je-li tato volba zaškrtnuta, jsou všechny pruty posuzovány pouze elastickým posudkem a není prováděn posudek boulení. Pokud je zaškrtnuto, bude proveden pouze posudek únosnosti. Stabilitní posudek proveden nebude. Součinitele vzpěrných délek ky, kz Max poměr k Max. štíhlost 2Součinitele vzpěru pro 2. řád Vypočítaná hodnota součinitele je omezena a nesmí překročit tuto zadanou hodnotu. Pokud štíhlost posuzovaného prutu překročí tuto hodnotu, program vytiskne do výstupu upozornění. V souladu se zadáním Pokud byla data o vzpěru definována, jsou považována za výsledky výpočtu podle teorie druhého řádu. Vše neposuvné Celá konstrukce je považována za neposuvnou. Výpočet xs pro neznámý tvar ztráty stability Hodnota xs je vzdálenost od analyzovaného řezu k jednoduché podpoře nebo bodu zvratu - 5 -

6 Kapitola 2 průhybové křivky pouze pro elastický vzpěr axiální síly. Pokud není tvar ztráty stability znám, tato hodnota může být definována dvěma způsoby. Použít polovinu vzpěrné délky Podle formule EN (6.71) Jako hodnota xs je užita polovina délky vzpěru. Hodnota xs je určena podle zmíněné formule normy. Výpočet xs pro známý tvar ztráty stability Pokud je známý přesný tvar ztráty stability, existují také dva způsoby definování této hodnoty. Použít polovinu vzpěrné délky Podle vzpěrnostního zatěžovacího stavu Jako hodnota xs je užita polovina délky vzpěru. Hodnota xs je určena podle zatěžovacího stavu vzpěru. Rovinný vzpěr je zohledněn výpočtem podle 2. řádu Použít posudek lešení pro kruhové trubky a číselné průřezy Při výběru této volby není proveden posudek na vzpěr. Ve stabilitním posudku je proveden pouze posouzení klopení. Je k dispozici pouze při aktivování funkcionality "Lešení". Je-li zapnuto, bude dílec posouzen jako prvek lešení s kruhovým průřezem podle EN Viz teoretický manuál. Postup nastavení základních parametrů posudků dílce 1. buď pomocí větve stromu Hliník, 2. nebo pomocí příkazu nabídky Strom > Hliník. 2. Zvolte funkci Nosníky >Nastavení a spusťte ji. 3. V dialogu, který se otevře na obrazovce, vyberte kartu Posudky dílce. 4. Zadejte požadované hodnoty a zvolte příslušné volby. 5. Potvrďte tlačítkem [OK]. Parametry relativní deformace Maximální přípustná relativní deformace může být nastavena odděleně pro jednotlivé typy prutů: obecný prut, nosník, štít, - 6 -

7 Parametry a nastavení sloupek, vedlejší sloupek, krokev, vaznice, výztuha střechy, výztuha stěny, paždík, pásnice vazníku, příčka, pilíř. Postup pro nastavení parametrů relativní deformace pomocí větve stromu Hliník, 2. nebo pomocí příkazu menu Strom > Hliník. 2. Vyberte funkci Nosníky > Nastavení a otevřete ji. 3. V dialogu, který se objeví na obrazovce, zvolte kartu Relativní deformace. 4. Zadejte požadované hodnoty a vyberte vhodné možnosti. 5. Potvrďte [OK]. Nastavení alternativních hodnot Tato karta zobrazuje přehled přepínačů pro výběr mezi výchozími a alternativními metodami výpočtu určitých parametrů. Pro každý parametr je také uvedeno odvolání na EC9. Standardně jsou všechny parametry určeny metodou 'Výchozí'. Některé parametry v kartě jsou zvýrazněny šedě (blokovány), neboť jsou spojeny s jiným parametrem v kartě a bylo by nelogické použít výchozí metodu pro jeden parametr a alternativní metodu pro jiný související parametr. Postup pro nastavení alternativních hodnot parametrů pomocí větve stromu Hliník, 2. nebo pomocí příkazu menu Strom > Hliník. 2. Vyberte funkci Nosníky > Nastavení a otevřete ji. 3. V dialogu, který se objeví na obrazovce, zvolte kartu Alternativní hodnoty. 4. Zadejte požadované hodnoty a vyberte vhodné možnosti. 5. Potvrďte [OK]

8 Kapitola 2 Národní norma Tato karta zobrazuje všechny parametry definované Národní normou. Jsou zde uvedena také odvolání na EC9. Postup pro nastavení parametrů národní normy pomocí větve stromu Hliník, 2. nebo pomocí příkazu menu Strom > Hliník. 2. Vyberte funkci Nosníky > Nastavení a otevřete ji. 3. V dialogu, který se objeví na obrazovce, zvolte kartu Národnínorma. 4. Zadejte požadované hodnoty a vyberte vhodné možnosti. 5. Potvrďte [OK]. Výchozí nastavení vzpěru Výchozí hodnoty parametrů vzpěru se použijí vždy při vložení nového hliníkového dílce 1D do projektu. Standardně přebírá nový dílec tyto výchozí hodnoty. V případě potřeby lze tyto hodnoty dodatečně měnit a konkrétním dílcům mohou být přiřazeny specifické hodnoty. Vztahy vzpěrného systému zz yz lt Systémová délka pro vzpěr kolem lokální osy zz (měkká osa). Je to obvykle vzdálenost mezi body ztužení ve směru lokální osy yy. Systémová délka prostorových vzpěr. Je to vzdálenost bodů, mezi kterými je zabráněno kroucení. Systémová délka pro klopení. Je to obvykle vzdálenost mezi body ztuženými ve směru yy (= vzdálenost mezi bočními výztuhami). Vztahy systému pro relativní deformace def y def z Systémová délka pro deformace ve směru lokální osy yy (tvrdá osa). Systémová délka pro deformace ve směru lokální osy zz (měkká osa). Vypočítat Hodnotu součinitele ky vypočítá program. součintel ky Součinitel Hodnotu součinitele stanoví uživatel. Délka Uživatel zadá vzpěrnou délku přímo. součintel kz Vliv pozice zatížení Totéž pro součinitel kz. Toto pole má význam pro posudky klopení. Umožňuje vzít v úvahu vliv destabilizujících zatížení v součinitelích momentů pro klopení. Destabilizující zatížení jsou zatížení působící nad úrovní středu smyku průřezu a mohou se volně bočně pohybovat s prutem, když vybočí (a působit rušivé vlivy): - 8 -

9 Parametry a nastavení Postup nastavení výchozích parametrů vzpěru 1. buď pomocí větve stromu Hliník, 2. nebo pomocí příkazu menu Strom > Hliník. 2. Zvolte funkci Nosníky >Nastavení a spusťte ji. 3. V dialogovém okně, které se otevře na obrazovce, vyberte kartu Výchozí parametry vzpěru. 4. Zadejte požadované hodnoty a zvolte příslušné volby. 5. Potvrďte tlačítkem [OK]. Data dílce Uživatel může definovat parametry pro každý dílec v konstrukci samostatně. Takto zadané parametry se nazývají data dílce". Jméno Klasifikace průřezu Jen elastický posudek Jen posudek na únosnost Definuje jméno dat dílce. Tato položka umožňuje zvolit, zda bude klasifikace průřezu prováděna automaticky programem nebo podle uživatele. Pokud je zapnuto, bude proveden pouze elastický posudek. Pokud je zapnuto, bude proveden pouze posudek únosnosti. Pole Tato skupina položek umožňuje zadání intervalu, na kterém budou platit nastavená data. Pozice Od začátku Od konce Interval lze definovat v relativních nebo absolutních souřadnicích. Definuje vzdálenost od začátku dílce, od kterého jsou platná data dílce. Definuje vzdálenost od konce dílce, od kterého končí platnost dat dílce. Postup nastavení dat hliníkového dílce buď pomocí větve stromu Hliník, 2. nebo pomocí příkazu nabídky Strom > Hliník. 2. Spusťte příkaz Nosníky > Data hliníkového dílce. 3. Zadejte požadované hodnoty a zvolte příslušné volby. 4. Potvrďte tlačítkem [OK]. 5. Zvolte dílec, u kterého je nutno definovat data. 6. Ukončete příkaz

10 Kapitola 2 Data příčných svarových spojů Příčné svarové spoje lokálně oslabují prut a mohou tak výrazně ovlivňovat Kombinovaný řez/posudek stability. Mohou být definovány jako doplňková data. Jméno Definuje jméno dat. Data TOO (tepelně ovlivněná oblast) MIG Svařovací metoda MIG Svařování v ochranné atmosféře inertního plynu kovovou elektrodou TIG TIG Svařování v ochranné atmosféře inertního plynu wolframovou elektrodou Materiál svaru Teplota Uživatel může vybrat vhodný svařovací materiál. Výchozí: 60 C. Zadání: v rozmezí C. Pozn.: Jednotky použité v tomto dialogovém okně jsou určeny uživatelským nastavením v okně Nastavení > Možnosti. Více informací naleznete v normě EN :2007, článek Pozn.: Definice parametru Počet tepelných toků zde není vyžadována. Tepelné toky se používají pouze pro koutové svary, například svary dvou desek, které svírají úhel 90. Příčné svary jsou však z definice vždy tupé, např. mezi deskami vedle sebe ve stejné rovině. Více informací naleznete v normě EN :2007, článek Geometrie Tato skupina parametrů specifikuje pozici (pozice) příčných svarových spojů na jednotlivém prutu. Pozice x Zadání souřadnice Počátek Opakování Pravidelně Delta x Na začátku Definuje pozici svarového spoje. Pokud se použije více než jeden svar, určuje tato hodnota pozici prvního svaru. Pozici lze vložit v relativních nebo absolutních souřadnicích. Určuje, jestli má být vzdálenost měřena od počátku, nebo od konce nosníku. Definuje počet svarových spojů. Toto číslo zahrnuje svarové spoje na počátku a na konci definovaného intervalu. Jestliže spoj na začátku nebo spoj na konci není zahrnut, vlastní počet definovaných spojů je nižší (o jeden nebo dva) než je zde uvedená hodnota. Je-li zapnuto, spoje jsou rozmístěny pravidelně po celé délce prutu. Není-li zapnuto, následující parametr (Delta x) určuje vzdálenost mezi sousedními spoji. Tato hodnota určuje vzdálenost mezi sousedními spoji. Je-li je zapnuto, je definován první spoj. Je-li je vypnuto, první spoj není zahrnut

11 Parametry a nastavení Na konci Je-li zapnuto, je definován poslední spoj. Je-li vypnuto, poslední spoj není zahrnut. Postup pro nastavení dat příčných svarových spojů 1. buď pomocí větve stromu Hliník, 2. nebo pomocí příkazu menu Strom > Hliník. 2. Vyberte funkci Nosníky >Posudek stability > Příčné spoje a otevřete ji. 3. Zadejte požadované hodnoty a zvolte příslušné volby. 4. Potvrďte tlačítkem [OK]. 5. Zvolte dílec, u kterého je nutno definovat data. 6. Ukončete příkaz. Vzpěrná data prvku Tato skupina parametrů specifikuje, odkud jsou načítána data dílce týkající se vzpěru. Jméno Materiál dílce Koeficient vzpěru ky, kz nebo vzpěrné délky Součinitele klopení a všechny další Definuje jméno dat. Informuje o materiálu, pro který byla data definována. Zvolte, odkud jsou načítána data o vzpěru (viz níže uvedená tabulka). Zvolte, odkud jsou načítána data o vzpěru a data klopení (viz níže uvedená tabulka). Data lze načíst ze tří různých zdrojů. Následuje jejich stručný popis. Ze standardního výpočtu Koeficienty jsou určeny na základě standardního výpočtu. Program vygeneruje fiktivní zatěžovací stavy a výsledky použije k výpočtu (odhadu) koeficientů vzpěru. Tyto vypočítané koeficienty nelze považovat za dogma, uživatel je však může vyhodnotit a rozhodnout, zda hodnoty odpovídají daným podmínkám. Ze stabilitního výpočtu Koeficienty jsou určeny na základě stabilitního výpočtu, který již musí být předem proveden. Výchozí hodnota ze správce knihovny Data jsou načtena ze správce knihovny dat o vzpěru. Každý nosník (vyrobený z jakéhokoliv materiálu) má skupinu vlastností, které lze zobrazit v tabulce vlastností po zvolení daného nosníku. Jednou z vlastností jsou Vzpěrné a relativní délky. Takto můžete ze správce knihovny dat o vzpěru přiřadit požadovanou skupinu dat o vzpěru. Uživatelské zadání Uživatel ručně zadá všechny požadované koeficienty. Uživatelské zadání koeficientů ky, kz a vzpěrných délek

12 Kapitola 2 Vztahy vzpěrnostních systémů yy zz Vzpěrnostní systém pro směr okolo osy zz je shodný se systémem pro směr okolo osy yy. zz Pro směr okolo osy zz je samostatný vzpěrnostní systém. yy Vzpěrnostní systém pro směr okolo osy zy je shodný se systémem pro směr okolo osy yy. yz zz Vzpěrnostní systém pro směr okolo osy zy je shodný se systémem pro směr okolo osy zz. yz Pro klopení (směr yz) je samostatný vzpěrnostní systém. Součinitelé Vypočítat Součinitel ky bude vypočítán programem. součintel ky Součinitel Uživatel zadá součinitel ručně. Délka Uživatel zadá vzpěrnou délku přímo. Vypočítat součintel kz Součinitel Délka Dle Hliník>Nosníky>Nastavení Posuvný yy Ano Ne Dle Hliník>Nosníky>Nastavení Posuvný zz Ano

13 Parametry a nastavení Ne Uživatelské zadání dalších parametrů vzpěru a koeficientů LTB Vztahy vzpěrnostních systémů yy lt zz lt Součinitelé Vliv pozice zatížení Toto pole má význam pro posudky klopení. Umožňuje vzít v úvahu vliv destabilizujících zatížení v součinitelích momentů pro klopení. Destabilizující zatížení jsou zatížení působící nad úrovní středu smyku průřezu a mohou se volně bočně pohybovat s prutem, když vybočí (a působit rušivé vlivy): Vypočtené Mcr Uživatelské zadání Imperfekce prutu Dostupné jsou následující možnosti vyplývající z normy: imperfekce prutu podle normy elastická (imperfekce prutu je vypočítána dle předpisů normy), imperfekce prutu podle normy plastická (imperfekce prutu je vypočítána dle předpisů normy), eo dy imperfekce prutu podle normy elastická pouze, je- li vyžadována (imperfekce prutu je vypočítána dle předpisů normy, je- li vyžadována normálovou silou), imperfekce prutu podle normy plastická pouze, je- li vyžadována (imperfekce prutu je vypočítána dle předpisů normy, je- li vyžadována normálovou silou), bez imperfekce prutu, ruční zadání imperfekce prutu. eo dz Viz výše

14 Kapitola 2 Vzpěrnostní systém X diagonály Je-li zaškrtnuta volba X diagonály, součinitel vzpěru se počítá podle DIN18800 Teil 2, Table 15 (viz též Teoretické základy pro posudky ocelových prvků, Výpočet součinitele vzpěrných délek) za podmínek, že prut splňuje předpoklady uvedené v tomto článku normy. Ostatní (Informativní, lze jej změnit pouze ve správci vzpěrných délek.) Posudek deplanace Je-li volba zaškrtnuta, je na posuzovaných prutech prováděn posudek deplanace. Okrajové podmínky pro posudek deplanace lze nastavit samostatně pro počáteční a koncový bod prutu volný nebo pevný. Teorie posouzení je popsána v dokumentu Teoretické základy pro posudky ocelových prvků, Posudek deplanace. Postup nastavení vzpěrných dat prvku 1. buď pomocí větve stromu Hliník, 2. nebo pomocí příkazu nabídky Strom > Hliník. 2. Spusťte příkaz Pruty >Data stabilitního posudku > Data o vzpěru dílce. 3. Zadejte požadované hodnoty a zvolte příslušné volby. 4. Potvrďte tlačítkem [OK]. 5. Zvolte dílec, u kterého je nutno definovat data. 6. Ukončete příkaz. Nastavení klopení Výztuhy na klopení jsou podpory, které brání klopení (LTB, Lateral- torsional buckling) na horní nebo spodní pásnici nosníku. Horní strana je definována kladnou lokální z-ovou osou průřezu. To znamená, že pro kladný My (který působí tlakem na vrchní straně) je délka klopení (a odpovídající moment) počítána podle polohy výztuh na vrchní straně. Spodní strana je definována zápornou lokální z-ovou osou průřezu. To znamená, že pro záporný moment My (který působí tlakem na spodní straně) je délka klopení (a odpovídající součinitelé momentu) počítána podle polohy výztuh na spodní straně. Pokud nejsou zadány žádné výztuhy na klopení, jsou použity hodnoty uvedené v dialogu Data o vzpěru. Jméno Pozice z Definuje jméno výztuhy. Určuje polohu ve směru Z, tj. horní nebo spodní stranu. Geometrie Pozice x Zadání souřadnice Opakování Definuje pozici výztuhy. Pokud se použije více než jedna výztuha, určuje tato hodnota pozici první výztuhy. Pozici lze vložit v relativních nebo absolutních souřadnicích. Definuje počet výztuh

15 Parametry a nastavení Pravidelně Delta x Na začátku Na konci Tento počet zahrnuje výztuhu na začátku a na konci stanoveného intervalu. Pokud není výztuha na začátku či na konci zahrnuta, pak je skutečný počet definovaných výztuh nižší (o jednu či dvě) než zde definovaná hodnota. Je-li zapnuto, výztuhy budou umístěny pravidelně po celé délce prutu. Není-li zapnuto, bude vzdálenost mezi sousedními výztuhami stanovena prostřednictvím následujícího parametru (Delta x). Tato hodnota stanovuje vzdálenost mezi sousedními výztuhami. Je-li zapnuto, je první výztuha definována. Není-li zapnuto, není první výztuha zahrnuta. Je-li zapnuto, je poslední výztuha definována. Není-li zapnuto, není poslední výztuha zahrnuta. Postup nastavení dat klopení 1. buď pomocí větve stromu Hliník, 2. nebo pomocí příkazu menu Strom > Hliník. 2. Spusťte příkaz Pruty >Data stabilitního posudku > Výztuhy na klopení. 3. Zadejte požadované hodnoty a zvolte příslušné volby. 4. Potvrďte tlačítkem [OK]. 5. Zvolte dílec, u kterého je nutno definovat data. 6. Ukončete příkaz. Nastavení výztuh Výztuhy stojiny zabraňují boulení, které může být výsledkem chybného návrhu pro vysoké a štíhlé průřezy (stojiny). Jméno Definuje jméno výztuhy (skupiny výztuh). Výztuha Materiál Tloušťka Zmenšit Určuje materiál výztuhy Nastavení tloušťky výztuhy. Vlastní velikost výztuhy může být z každé strany zmenšena o určitou hodnotu (asi jeden milimetr), aby dobře pasovala mezi pásnice. Geometrické nastavení Pozice x Určuje pozici ve směru X. Definice souřadnic Počet Pravidelně Delta x Definuje souřadný systém, ve kterém je pozice x zadána. Určuje počet opakování výztuhy. Nastavuje rovnoměrné rozmístění výztuh se stejnými vzdálenostmi mezi dvěma sousedními výztuhami. Definuje vzdálenost mezi jednotlivými výztuhami. Tato položka je dostupná pouze v případě, že Počet je větší než

16 Kapitola 2 Na začátku Na konci Určuje, zda bude použita první výztuha. Určuje, zda bude použita poslední výztuha. Postup pro nastavení výztuh 1. pomocí větve stromu Hliník, 2. nebo pomocí příkazu menu Strom > Hliník. 2. Vyberte funkci Nosníky >Data posudkustability a otevřete ji. 3. Zadejte požadované hodnoty a vyberte vhodné možnosti. 4. Potvrďte [OK]. 5. Vyberte prut, na kterém mají být data definována. 6. Ukončete funkci. Zadání příčné výztuhy Jméno I moment K1 + K2 + K1 - K2 - Jméno příčné výztuhy. Moment setrvačnosti (t.j. moment setrvačnosti oblasti) na délku. Součinitel K1 pro kladnou polohu. Součinitel K2 pro kladnou polohu. Součinitel K1 pro zápornou polohu. Součinitel K2 pro zápornou polohu. Geometrické nastavení A B C D Tloušťka Nominální tloušťka Rozměr A: viz obrázek níže. Rozměr B: viz obrázek níže. Rozměr C: viz obrázek níže. Rozměr D: viz obrázek níže. Tloušťka plechu. "Nominální tloušťka" je "měřená hodnota", zatímco "Tloušťka" je "skutečná tloušťka" nosných konstrukcí. Tato hodnota je použita POUZE pro Posudky vzhledu složených prutů. Není užívána v normálních ocelových posudcích vzhledu. Dialog pro určení příčné výztuhy je stejný pro ocelové i hliníkové konstrukce, a tak je zde tato hodnota uvedena. Pro hliníkové konstrukce nemá žádný praktický význam

17 Parametry a nastavení Postup pro určení nové příčné výztuhy 1. Otevřete správce databáze pro Příčné výztuhy: 1. pomocí větve stromu Knihovna >Příčné výztuhy, 2. nebo použitím příkazu Knihovny >Příčné výztuhy. 2. Klikněte na [Nový] pro vytvoření nové příčné výztuhy. 3. Nová příčná výztuha je přidána do seznamu definovaných příčných výztuh. 4. Klikněte na [Opravit] pro úpravu jejích vlastností. 5. Vložte parametry. 6. Potvrďte [OK]. 7. Zavřete správce databáze. Poznámka: Nová příčná výztuha je definována v nástroji programu nazvaném Správce databáze. Správce databáze může být použit nejen pro určení nové příčné výztuhy, ale také pro úpravy existujících výztuh, odstranění nepotřebných výztuh a pro další operace vztahující se ke správě databáze příčných výztuh. Pro zadání příčné výztuhy do konstrukce musí být kromě vlastní definice výztuhy provedeno také další nastavení výztuhy. Nastavení příčné výztuhy Příčná výztuha je kompletně zadána pomocí: základních geometrických parametrů, nastavení polohy v modelu. Nastavení příčné výztuhy jsou:

18 Kapitola 2 Jméno Knihovna výztuh k Jméno pro skupinu příčných výztuh. Typ zadávané příčné výztuhy. Hodnota koeficientu k závisí na počtu příčných výztuh: k = 2 pro 1 nebo 2 příčné výztuhy, k = 4 pro 3 a více výztuh. Pozice výztuhy může být buď kladná, nebo záporná. Pozice výztuhy Kladná znamená, že příčná výztuha je postavena tak, že šířka je větší na vrchní straně. Záporná znamená, že příčná výztuha je postavena tak, že šířka je větší na spodní straně. Pozice šroubů Rozteč šroubů Šrouby mohou být umístěny buď na vrchní straně, nebo na spodní straně příčné výztuhy. Šrouby mohou být: v každém žebru (t.j. "br"), v každém druhém žebru (t.j. "2 br"). Vzdálenost rámů Délka výztuhy Vzdálenost rámů (tj. rozpětí příčných vazeb). Délka příčné vazby. Geometrické nastavení Pozice x1 Hodnota x1 určuje počáteční bod příčné výztuhy na prutu. Pozice x2 Hodnota x2 určuje koncový bod příčné výztuhy na prutu. Definice souřadnic Definuje souřadný systém, ve kterém je zadána pozice x. Počátek Definuje počátek, od kterého se měří pozicex. Postup pro nastavení příčných výztuh 1. pomocí větve stromu Hliník, 2. nebo pomocí příkazu menu Strom > Hliník. 2. Vyberte funkci Nosníky >Dataposudkustability > Příčné výztuhy a otevřete ji. 3. Zadejte požadované hodnoty a vyberte vhodné možnosti. 4. Potvrďte [OK]. 5. Vyberte prut, na kterém mají být data definována. 6. Ukončete funkci. Data klopení prutů II Tyto parametry jsou použity pro analýzu druhého řádu provedenou pro klopení. Jméno Analýza Typ analýzy Definuje jméno dat. Má-li být provedena analýza druhého řádu, musí být tato volba zapnuta. Jinak nebude analýza druhého stupně provedena. Vlastní číslo (Mcr) (= výpočet Mcr pro klopení)

19 Parametry a nastavení Analýza druhého řádu podle kódu posudek elasticity (=druhý řád, včetně analýzy vázaného kroucení, platí pouze pro DIN, ONORM a EC3-EN) Analýza druhého řádu podle kódu posudek plasticity (=druhý řád, včetně analýzy vázaného kroucení, platí pouze pro DIN, ONORM a EC3-EN) Cw i Cw j Ct i Ct j Analýza druhého řádu obecná (=druhý řád, včetně analýzy vázaného kroucení) (platí pro EC3-ENV, EC3-EN, DIN, ONORM, NEN, SIA) Dodatečná okrajová podmínka pro Cw (zdroj vázaného kroucení). Podmínka vázaného kroucení na konci i (začátek prutu). Dodatečná okrajová podmínka pro Cw (zdroj vázaného kroucení). Podmínka vázaného kroucení na konci j (konec prutu). Dodatečná okrajová podmínka pro Ct (=zdroj kroucení). Podmínka kroucení na konci i (začátek prutu). Dodatečná okrajová podmínka pro Ct (=zdroj kroucení). Podmínka kroucení na konci j (konec prutu). Je-li vybrána Analýza druhého řádu - obecná, lokální imperfekce pro v0 a w0 jsou uvedeny uživatelem. Výchozí hodnoty: - v0 - imperfekce (ve směru lokální osy y) [m] = 0.0 v0 - w0 - imperfekce (ve směru lokální osy z) [m] = 0.0 Je-li vybrána 'Analýza druhého řádu podle kódu posudek elasticity' nebo 'Analýza druhého řádu podle kódu posudek plasticity', imperfekce v0 je vypočítána podle pravidel kódu. Hodnota pro w0=0.0. Hodnota v0=e0/2. w0 Viz výše. Vázané nosníky Vázané nosníky Místo použití Typ výztuhy c Chcete-li vzít v úvahu zatížení a tuhost vázaných nosníků, zapněte tuto volbu. Pozice výztuhy z(cy) nebo y(cz) závisí na místě použití vázaného nosníku. Může to být buď vrch, nebo spodek. Pozice je brána v úvahu pouze u flexibilní výztuhy. Dostupné jsou dva typy: pevné výztuhy a flexibilní výztuhy. Je-li vybrána 'flexibilní výztuha', hodnota pružnosti je zadána uživatelem. Postup pro nastavení dat klopení prutů II pomocí větve stromu Hliník, 2. nebo pomocí příkazu menu Strom > Hliník

20 Kapitola 2 2. Vyberte funkci Nosníky > Posudek stability >Data klopení prutů II a otevřete ji. 3. Zadejte požadované hodnoty a vyberte vhodné možnosti. 4. Potvrďte [OK]. 5. Vyberte prut, na kterém mají být data definována. 6. Ukončete funkci

21 Provedení posudku Provedení posudku Předpoklady posudku Před samotným spuštěním posuzování musí být splněny některé podmínky. 1. Musí být správně zadán model analyzované konstrukce. 2. Musí být stanoveny okrajové podmínky a zatížení zohledňující skutečné podmínky konstrukce. 3. Model analyzované konstrukce musí být spočítán, to znamená, že musí být známy vnitřní síly a deformace. Obecný postup posudku Postup použitý pro provedení posudku je analogický s postupem pro vyhodnocení výsledků. Lze jej shrnout v následujících bodech: 1. Otevření příslušného servisu. 2. Výběr prutů pro posudek. 3. Výběr zatěžovacích stavů a kombinací, které by měly být použity. 4. Nastavení parametrů zobrazení. 5. Volba hodnot pro zobrazení. 6. Zobrazení výsledků posudku. Servis posudek Požadovaný typ posudku lze zvolit z nabídky servisu Hliník > Nosníky. Po výběru typu posudku jsou v okně Vlastnosti vypsány příslušné parametry. Parametry společné pro většinu dostupných typů posudků jsou: Výběr Typ zatížení Uživatel může zobrazit výsledky pro všechny pruty, nebo jen pro vybrané pruty. Určuje typ zatížení", který je uvažován pro zobrazení. Dostupné typy zatížení jsou: zatěžovací stavy, kombinace zatěžovacích stavů, třídy výsledků. Zatěžovací stavy / kombinace / třída Filtr Hodnoty Pro každý z výše uvedených typů zatížení je nabídnuta skupina dostupných položek (zatěžovací stavy, kombinace, výsledné třídy). Pomocí filtrů lze zadat skupinu nosníků, pro kterou budou zobrazeny výsledky. Pro každou výslednou skupinu lze zobrazit několik hodnot. Uživatel může zvolit, která bude zobrazena (jednotkový posudek, posudek stability atd.)

22 Kapitola 3 Extrém Nastavení vykreslování Ostatní specifické parametry Číselné hodnoty lze zobrazit v zadaných extrémech. Lze nastavit styl grafů. Některé z dostupných výsledných skupin (jednotkový posudek, posudek stability atd.) mohou mít další parametry specifické pro danou výslednou skupinu. Výběr prutů Výsledné grafy lze zobrazit pro: všechny pruty v konstrukci, pouze vybrané pruty. Variantu, která bude použita, lze nastavit v okně Vlastnosti pomocí parametrů Výběr a Filtr. Výběr Všechny Aktuální Pokročilý Pojmenovaný Je-li vybrána tato volba, výsledné grafy posudku budou zobrazeny na všech prutech konstrukce. Výsledné grafy jsou zobrazeny na všech prutech, které jsou momentálně vybrány. Tato volba umožňuje uživateli zobrazit grafy na vybraných prutech. Je podobná volbě předchozí, ale umožňuje více. Viz text pod tabulkou. Tato volba umožňuje uživateli vybrat z již vytvořených, pojmenovaných a uložených výběrů. Výběr: Pokročilý Touto volbou můžete vybrat požadované pruty, na kterých mají být výsledky zobrazeny, a posoudit výsledky. Poté můžete výběr vymazat. Výsledný graf však zůstane zobrazen. Nyní můžete učinit nový výběr a vyvolat obnovení zobrazení. Program se vás zeptá, co chcete udělat. Dostupné možnosti jsou: Použití aktuálního výběru Výsledné grafy zobrazené během posledního obnovení jsou vymazány. Nové výsledné grafy jsou zobrazeny pouze na momentálně vybraných prutech. Přidání aktuálního výběru do předchozího výběru Výsledné grafy zobrazené během posledního obnovení zůstanou zobrazeny. Nové výsledné grafy jsou vyznačeny na momentálně vybraných prutech. Použití předchozího výběru Na aktuálním výběru nezáleží. Výsledné grafy zobrazené během předchozího obnovení zůstanou zobrazeny

23 Provedení posudku Odečtení aktuálního výběru od předchozího výběru Je-li výsledný graf aktuálně zobrazen na momentálně vybraném prutu, je tento graf skrytý. Výsledné grafy vyznačené na prutech, které nejsou momentálně vybrány, zůstanou zobrazeny. Filtr Žádný Zástupný znak Průřez Materiál Vrstva Není použit žádný filtr. Nosníky jsou vybrané pomocí výrazu se zástupnými znaky. Např. výraz N*" zobrazí všechny prvky, jejichž jméno začíná písmenem N. Výraz B??" zobrazí všechny prvky, jejichž jméno začíná písmenem B následovaným dvěma znaky. Grafy jsou zobrazeny pouze na prvcích zvoleného průřezu. Grafy jsou zobrazeny pouze na prvcích zvoleného materiálu. Grafy jsou zobrazeny pouze na prvcích v určité vrstvě. Zobrazení výsledků po změně parametrů posudku Jakmile dojde v servisu Posudek ke změně nastavení v tabulce Vlastnosti, grafy na obrazovce obvykle vyžadují regeneraci. Protože by pro velké modely mohla být plně automatická regenerace velmi pomalá, je případná regenerace nákresů ponechána na uživateli. Kdykoliv uživatel změní nastavení servisu tak, že je ovlivněno zobrazení, v okně Vlastnosti se objeví červená buňka Překreslit. Buňka zůstane vyznačená, dokud uživatel nestiskne tlačítko [Překreslit]. Spuštění posudku únosnosti Posudek únosnosti umožňuje uživateli vybrat jednu z následujících variant: jednotkový posudek, posudek řezu, stabilitní posudek. Postup pro spuštění posudku 1. pomocí větve stromu Hliník, 2. nebo pomocí příkazu menu Strom > Hliník. 2. Spusťte příkaz Posudek. 3. V okně Vlastnosti zadejte hodnoty, které mají být zobrazeny, a podle potřeby upravte ostatní parametry. 4. Na obrazovce bude vykresleno grafické znázornění posudku. Poznámka 1: Další informace o zobrazování výsledků lze nalézt v kapitolevýsledky > Zobrazení vnitřních sil v Referenčním manuálu

24 Kapitola 3 Poznámka 2: Pokud je požadováno detailní posouzení jednotlivého nosníku, lze použít postup pro samostatné posouzení jednotlivých nosníků, který je popsán níže v tomto manuálu. Spuštění posudku štíhlosti Hodnoty pro zobrazení Při posuzování štíhlosti může uživatel posuzovat následující hodnoty: Ly ky ly Systémová délka pro vzpěr kolem osy y Součinitel vzpěru (použitý při posudku) pro vzpěr kolem osy y Účinná vzpěrná délka pro vzpěr kolem osy y ly = Ly * ky Štíhlost kolem osy y Lam y Iy : účinná vzpěrná délka pro vzpěr kolem osy y iy : poloměr setrvačnosti kolem osy y e0,y Lz kz lz Použitá chyba prohnutí e0,y. Systémová délka pro vzpěr kolem osy z Součinitel vzpěru (použitý při posudku) pro vzpěr kolem osy z Účinná vzpěrná délka pro vzpěr kolem osy z lz = Lz * kz Štíhlost kolem osy z Lam z Iz : účinná vzpěrná délka pro vzpěr kolem osy z iz : poloměr setrvačnosti kolem osy z e0,z lyz l LTB Použitá chyba prohnutí e0,z. Účinná vzpěrná délka lyz. Účinná vzpěrná délka pro klopení l LTB = kltb * L LTB Součinitel vzpěru pro druhý řád Součinitel vzpěru pro druhý řád při posouzení štíhlosti lze získat pomocí: lineárního výpočtu, výpočtu podle teorie druhého řádu

25 Provedení posudku Postup Postup pro spuštění posudku štíhlosti 1. pomocí větve stromu Hliník, 2. nebo pomocí příkazu menu Strom > Hliník. 2. Spusťte příkaz Štíhlost hliníku. 3. V okně Vlastnosti zadejte hodnoty, které mají být zobrazeny, a podle potřeby upravte ostatní parametry. 4. Na obrazovce bude vykresleno grafické znázornění posudku. Poznámka: Další informace o zobrazování výsledků lze nalézt v kapitole Výsledky > Zobrazení vnitřních sil v Referenčním manuálu. Spuštění posudku relativních deformací Hodnoty pro zobrazení uy Absolutní deformace ve směru y. rel uy Relativní deformace ve směru y. check uy Hodnota posudku relativní deformace. uz Absolutní deformace ve směru z. rel uz Relativní deformace ve směru z. check uz Hodnota posudku relativní deformace. Postup pro spuštění posudku relativních deformací 1. pomocí větve stromu Hliník, 2. nebo pomocí příkazu menu Strom > Hliník. 2. Spusťte příkaz Relativní deformace. 3. V okně Vlastnosti zadejte hodnoty, které mají být zobrazeny, a podle potřeby upravte ostatní parametry. 4. Na obrazovce bude vykresleno grafické znázornění posudku. Poznámka: Další informace o zobrazování výsledků lze nalézt v kapitole Výsledky > Zobrazení vnitřních sil v Referenčním manuálu. Performing scaffolding coupler check Datum poslední změny: 01/01/

26 Kapitola 3 The scaffolding coupler check offers the user following options: unity check - max, unity check - Fx, unity check - Fy, unity check - Fz, unity check - Mx, unity check - My, unity check - Mz, unity check - interaction. The procedure for performing the check 1. Open service Aluminium: 1. either using tree menu function Aluminium, 2. or using menu function Tree > Aluminium. 2. Select function Scaffolding coupler check. 3. In the Property window select the values that should be displayed and adjust the other parameters as required. 4. The diagrams are displayed on the screen. Note 1: More information about displaying of results can be found in chapter Results > Displaying the internal forces in the Reference manual for Nemetschek Scia. Zobrazení výsledků pomocí tabulky Náhled výsledků posudku Výsledky veškerých posudků lze zobrazit ve formě přehledné tabulky v okně Náhled. Postup pro vložení tabulky s výsledky posudku v okně Náhled 1. Spusťte požadovaný typ posudku. 2. V tabulce Vlastnosti zvolte požadovanou úroveň výstupu: 1. stručný, 2. normální, 3. detailní. 3. Spusťte příkaz Tisk /Náhled na tabulky: 1. pomocí příkazu menu Soubor > Tisk dat > Náhled na tabulky, 2. pomocí tlačítka Tisk dat > Náhled na tabulky na panelu nástrojů Projekt. 4. Výsledky budou zobrazeny v okně Náhled

27 Provedení posudku Výsledky posudku v Dokumentu Výsledky veškerých posudků lze zobrazit v Dokumentu ve formě přehledných tabulek. Následně je možné dokument upravovat tak, aby výsledek vyhovoval představám uživatele. Postup pro vložení tabulky s výsledky posudku do Dokumentu 1. Spusťte požadovaný typ posudku. 2. V tabulce Vlastnosti zvolte požadovanou úroveň výstupu: 1. stručný, 2. normální, 3. detailní. 3. Spusťte příkaz Vložit tabulky do dokumentu: 1. pomocí příkazu menu Soubor > Tisk dat > Vložit tabulky do dokumentu, 2. pomocí tlačítka Tisk dat > Vložit tabulky do dokumentu na panelu nástrojů Projekt. 4. Výsledky budou vloženy do Dokumentu. Posouzení jednotlivého prutu Při provádění některého z níže uvedených posudků může uživatel zobrazit také detailní výsledky posudku pro jednotlivé prvky. Výsledky posudku jednotlivého prutu Po kliknutí na tlačítko Jednotlivý posudek se na obrazovce otevře nové dialogové okno. Toto okno může vypadat následovně:

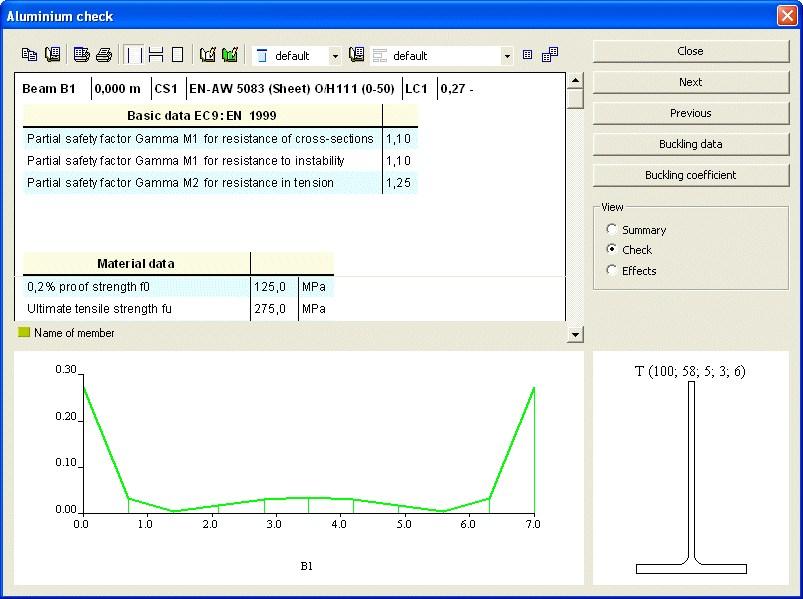

28 Kapitola 3 Dialog Jednotlivého posudku Panel nástrojů dokumentu A Export Vyexportuje obsah dokumentu do externí složky vybraného formátu. B Nastavení dokumentu Otevře dialog Vizuální styl a umožní změnu formátu aktuálního vizuálního stylu. C Nastavení tiskárny Umožňuje nastavení tiskárny. D Tisk Vytiskne obsah dokumentu. E Bez stránkování Dokument v okně Dokument nepoužívá stránkování. To znamená, že tabulky jsou zobrazeny jedna po druhé. F Stránkování, dle šířky stánky Okno Dokument zobrazí náhled dokumentu včetně konců stránek. Stránka je uzpůsobena šířce okna dokumentu

29 Provedení posudku G H Stránkování, dle celé stránky Obnovení dokumentu Podobné jako předchozí, ale okno Dokument zobrazí celou stránku. Obnoví dokument (toto může být nutné po některých změnách Dokumentu). Princip manuálního obnovení byl zaveden, aby urychlil odpověď Dokumentu. I Obnovení obrazů Obnoví obrazy vložené do dokumentu (toto může být nutné po některých změnách Dokumentu). Princip manuálního obnovení byl zaveden, aby urychlil odpověď Dokumentu. J K Rychlý výběr Vizuálního stylu Správce Vizuálních stylů Vybere aktivní vizuální styl ze seznamu existujících (definovaných) vizuálních stylů. Otevře správce Vizuálních stylů L Rychlý výběr Stylu tabulky Vybere aktivní styl tabulky ze seznamu existujících (definovaných) stylů pro vybranou tabulku. M Tvoření tabulek Otevře Tvoření tabulek. N Správce tabulek Otevře Správce tabulek. Grafická okna/okna dokumentu Okno náhledu Výsledný graf kvantity Průřez Toto okno je okno dokumentu a zobrazuje výsledky v tabulkové podobě. Jednoduchý nákres prutu s grafem výsledné kvantity je zobrazen ve spodní části levého rohu dialogu. Průřez posuzovaného prutu je zobrazen ve spodní části pravého rohu dialogu. Ovládací prvky Zavřít Další Předchozí Data vzpěru Koeficienty vzpěru Zavře dialog. Vezme další prutový prvek z modelu konstrukce a vloží ho do dialogu Jednotlivý posudek. Analogické k předchozímu, ale použit je předchozí prutové prvek. Otevře dialog, který shrne určená data vzpěru. Data vzpěru mohou být změněna a aktualizované výsledky posudku jsou okamžitě zobrazeny v dialogu Jednotlivý posudek. Poznámka: Změněná data vzpěru jsou uložena v projektu. To znamená, že po ukončení dialogu Jednotlivý posudek ponesou náležité prutové prvky modelu data změněná v dialogu Jednotlivý posudek. Otevře dialog, který shrne určené koeficienty vzpěru. Koeficienty mohou být změněny a aktualizované výsledky posudku jsou okamžitě zobrazeny v dialogu Jednotlivý posudek. Poznámka: Změněná data vzpěru jsou uložena v projektu. To znamená, že po ukončení

30 Kapitola 3 dialogu Jednotlivý posudek ponesou náležité prutové prvky modelu data změněná v dialogu Jednotlivý posudek. Shrnutí Tato možnost zobrazí krátké shrnutí posudku. Zobrazení Posudek Posudek je zobrazen s dalšími detaily. Efekty Je zobrazena jednoduchá karta s efekty provedenými na prutu. Postup pro zobrazení jednotlivého posudku 1. pomocí větve stromu Hliník, 2. nebo pomocí příkazu menu Strom > Hliník. 2. Spusťte příkaz Posudek. 3. Klikněte na Jednotlivý posudek. 4. Vyberte požadovaný jednotlivý prvek. 5. Dialog Jednotlivého posudku je zobrazen. 6. Zkontrolujte výsledky, vytvořte výstupy, změňte parametry (je-li požadováno) a znovu posuďte vybrané pruty. 7. Pokud jste spokojeni, zavřete dialog Jednotlivý posudek
