SINUMERIK ONE Engineering-SINUMERIK STEP 7 Toolbox

Transkript

1 Engineering-SINUMERIK STEP 7 Toolbox Frei Siemens verwendbar AG Siemens AG 2019 siemens.de/sinumerik

2 Integrace SINUMERIKu do TIA Portálu SINUMERIK 808D Einstiegsklasse Kompaktklasse SINUMERIK 828D třída Premium & SINUMERIK 840D sl funkční rozsah: Konfigurace hardwaru a komunkace PLC ve všech doménách Panelbasierte Kompakt-CNC Technologien: Drehen und Fräsen Bis zu 5 Achsen/Spindeln 1 Bearbeitungskanal 7,5 -/8,4 -Farbdisplay S7-200 basierte PLC Panelbasierte Kompakt-CNC Technologien: Drehen, Fräsen, Schleifen Bis zu 10 Achsen/Spindeln/2 Hilfsachsen 2 Bearbeitungskanäle 10,4 -/15,6 -Farbdisplay S7-200 basierte PLC modulární CNC integrované do pohonů CNC pro každou technologii Až 93 os/vřeten Až 30 kanálů Mod. Panelkoncept S PLC () S7-300 PLC (SINUMERIK 840D sl) Strana Seite 33 TIA na dosah 11/2019

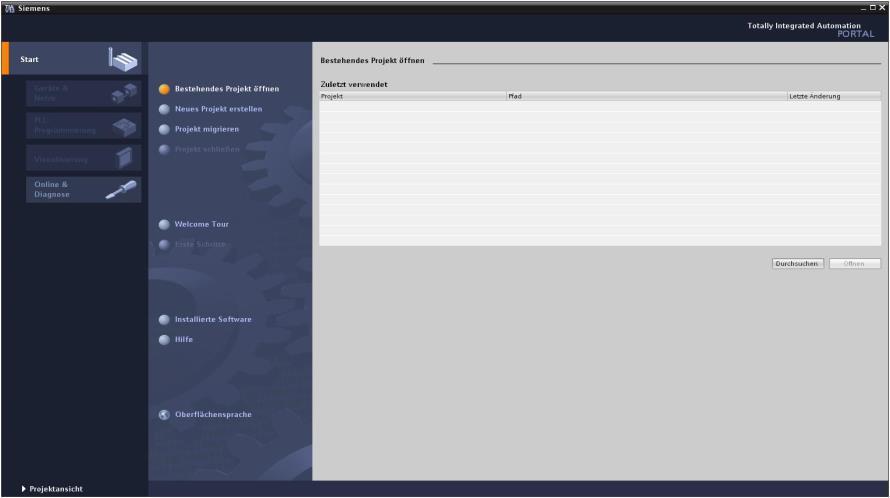

3 TIA Portal umožňuje efektivní Engineering Totally Integrated Automation Portal vytváří pracovní prostředí pro efektivní Engineering. STEP 7 Prof. SIMATIC Controller SINUMERIK STEP 7 Toolbox Totally Integrated Automation Portal Central Common data management WinCC Adv./Prof. SIMATIC HMI Create MyHMI /WinCC Řešení všech úloh v jednom prostředí Sofistikované funkce Know-how rychlého a jednoduchého opakování operací Rychlé, spolehlivé odhalení a odstranění chyb Možnost týmové spolupráce Úplná integrace Safety Jednotný koncept obsluhy Jednoduché, intuitivní programování Méně mnohoznačných vstupů Menší nároky na synchronizaci Vyšší intuitivita a použitelnost Strana 4 TIA na dosah 11/2019

4 - TIA Portal Nejdůležitější Highlights pro engineering budoucnosti Efektivní engineering Jedno prostředí pro všechny úlohy Efektivní od konfigurace po test a diagnozu Grafické, intuitivní, drag & drop Flexibilní knihovny Jednoduché, zakládání a využívání Integrovaný SINUMERIK STEP 7 Toolbox Propracovaný management verzí Symbolické Programování Programování ve všech PLC-jazycích (KOP, FUP, AWL, SCL) Méně programových chyb Větší přehled a strukturovanost Výkonné vysokoúrovňové jazyky Efektivní SCL kód díky strukturovanosti a výkonu Rozsáhlé odlaďovací možnosti Strana Seite 55 TIA na dosah 11/2019

5 Intuitivní a jednodušší Engineering v TIA Portálu SIMATIC STEP 7 Professional SINUMERIK Hardware (PPU 1740, NCU 1750, NCU 1760) Jednodušší projektování spojení pomocí Drag&Drop a grafickým tažením propojení mezi zařízeními (DP Integrated, PROFIBUS, PROFINET) Baseprogram jako globální knihovna pro ještě větší flexibilitu a rychlé programování SINUMERIK STEP 7 Toolbox Prostředí pro standardní a bezpečnostní programy Safety Integrated (F-PLC) Strana 6 TIA na dosah 11/2019

6 SINUMERIK STEP 7 Toolbox Kopiervorlagen / Mastercopies PLC Basic Program: Všechny důležité bloky pro nový projekt Kopírování jednotlivých bloků nebo celého kompletu PLC Basic Program (upgrade): Pouze chráněné bloky bez těch, které může měnit uživatel Slouží k upgradu projektů (např. po výměně zařízení nebo migraci) ALMSG_DB_ExtendAlMsg: Rozšíření PLC-Alarmů AL_MSG [FC10] Strana 9 TIA na dosah 11/2019

7 SINUMERIK STEP 7 Toolbox PLC Basic Program Video Strana 12 TIA na dosah 11/2019

8 SINUMERIK STEP 7 Toolbox - NC Tag Access Video Strana 14 TIA na dosah 11/2019

9 - SCL ve STEP 7 Použití SCL: IF data_operation THEN SCL Lösung in KOP Lösung in AWL Lösung in SCL Strana 16 TIA na dosah 11/2019

10 Přehled programovacích jazyků v TIA Portálu S7-300/400/WinAC SCL S7-300 S7-400 WinAC KOP FUP SCL S KOP FUP AWL AWL AWL Maschinecode S Maschinecode S7-300/400/WinAC Všechny jazyky mají v principu stejný vysoký výkon Všechny jazyky podporují všechny přístupy k proměnným Nedá se přepínat mezi KOP/FUP a AWL Strana 17 TIA na dosah 11/2019

11 Migration TIA Portal Frei Siemens AG 2019 siemens.de/sinumerik

12 Migrace s /bez SPL* Migrace STEP 7 V5.x Projektů Zákazník má: STEP 7 V5.5 Toolbox 840D sl SW 4.8 SP2 S7-300 (Basic program) Zákazník chce: TIA Portal STEP 7 TIA Portal Toolbox SW 6.12 S (Basic program) Co znamená migrace pro uživatele: Plně automatizované díky Migrationstoolu Použije-li se IEC konformní programování, je potřeba méně následné práce Problémová místa budou jednoznačně označena a bude nabídnut návrh řešení Podpora migrace v PLC basic programu (Dummy-Library) *Migrace se Safety Integrated (SPL) je rovněž možná. Strana 20 TIA na dosah 11/2019

13 Migrace STEP 7 Projektů STEP 7 V5.x TIA Portal STEP 7 TIA Portal STEP 7 Toolbox TIA Portal krok 1 krok 2 Toolbox TIA Portal Toolbox 840D sl ab SW 4.5 SP2 S D sl ab SW 4.5 SP2 S7-300 Žádná HW migrace ONE PLC-1500 SPL SPL F-PLC F-PLC!! Přímá migrace není možná!! Alternativně kompletně nový projekt Díky včasnému přechodu (krok 1) se redukují migrační náklady Strana 22 TIA na dosah 11/2019

14 Krok 1: Migrace STEP 7 Projektu Kroky v STEP 7 V5.5 (Classic) Přezkoušet HW-Konfiguraci nástrojem Readiness Check Tool TIA Portal Předpokladem pro migraci je NC SWverze alespoň V4.5 SP2 Bloky Basic programu nahradit migračními a prázdnými bloky Importovat tabulku symbolů s novými symblickými jmény bloků basic programu Přípedně ALMSG [DB2] na PLC-Alarmrozšířené předělat Přezkoušet Know-How chráněné bloky Přezkoumat jsou-li nutné úpravy uživatelského programu Přezkoumat konzistenci bloků Schritte in STEP 7 V15 (TIA) Provést migraci projektu Provést změny navrhované v migračním protokolu Odstranit chyby kompilátoru Prověřit Know-How ochranu bloků výrobce Projekt nově přeložit Strana 23 TIA na dosah 11/2019

15 Schritt 2: Migrace na Kroky ve STEP 7 V15/ 840D sl PLC-Programm do migrovat Zkontrolovat migrační protokol Vložit bloky z basic programu a datové typy z knihovny Sinumerik ONE Upravit volání bloků PLC basic programu (FC1,FB7) Projekt nově přeložit a odstranit chyby překladu Kroky ve STEP 7 V15 S Přestavení Safety Integrated: SPL-Logik DB18 z PLC Programu odstranit Safety Integrated Plus v HWCN (Hardware Config) aktivovat F-PLC skupinu doplnit Safety Logik do F-PLC předělat Strana 25 TIA na dosah 11/2019

16 Safety Integrated Frei Siemens AG 2019 siemens.de/sinumerik

17 PROFIsafe Safety Integrated Koncept SINUMERIK 840D sl Safety Integrated SPL Safety Integrated S F-PLC Pouze jeden failsafe program potřebný HMI PLC HMI PLC SPL Vytvoření Failsafe Programu v TIA-Portálu NCK Antrieb NCK Antrieb Bewegungsüberwachung Bewegungsüberwachung SPL = Sichere Programmierbare Logik F-PLC= Fehlersichere PLC Bewegungsüberwachung Integrované drivebased Safety Strana 30 TIA na dosah 11/2019

18 Safety Integrated Funkční rozsah Označení funkce Popis Safe Torque Off * (STO) (Stopp A) Safe Stop 1 * (SS1 time) (Stopp B) Safe Stop 1 (SS1 time / acc.) (Stopp B) Stopp D (Safe Stop 2e; SS2e) Safe Operating Stop (SOS) Safe Stop 2 (SS2) (Stopp C) Safe Brake Control * (SBC) Safe Brake Test (SBT) ** Safely Limited Speed (SLS) Safely Limited Speed (SLS) sensorless (Asyn.) Safe Speed Monitor (SSM) (n<nx) Safe Direction (SDI) Safe Cam (SCA) Safely Limited Position (SLP) Safe Position (SP) Safe Acceleration Monitor (SAM) Safe Brake Ramp (SBR) Funkce k uvedení pohonů do bezpečného klidového stavu bez nutnosti přerušit spojení se silovým přívodem. Bezpečný management brzd Funkce k bezpečnému hlídání pohybu Funkce k bezpečnému hlídání polohy Funkce k bezpečnému hlídání průběhu brzdění * Im Grundumfang vom SINAMCS enthalten ** Diagnosefunktion Strana 32 TIA na dosah 11/2019

19 Safety Integrated Engineering v SINUMERIK Operate a TIA Portal SINUMERIK Operate TIA - Portal Strana 33 TIA na dosah 11/2019

20 Safety Integrated Engineering v SINUMERIK Operate Vlastnosti / Funkce Pro každou safety funkci je připravená editační obrazovka Obrazovka obsahuje všechny relevantní parametry Logická propojení usnadňují parametrizaci Benefit Jednoduché oživení Úspora času potřebného k oživení Strana 34 TIA na dosah 11/2019

21 Safety Integrated Aktivace Safety Integrated modu v TIA-Portálu Strana 35 TIA na dosah 11/2019

22 Safety Integrated Engineering v STEP 7 TIA- Portálu TIA Portal Safety Vlastnosti / Funkce Pouze jeden failsafe program v TIA Portálu předpoklad (integrované S F-PLC) Jednotný safety koncept (drive based Safety Integrated) F-Bloky mají TÜV certifikát Jednoduché vytvoření programu Pro bezpečnestnostní program je možné použít pouze FUP nebo KOP Benefit Zjednodušené uvedení do provozu Redukce času potřebného k odladění Strana 36 TIA na dosah 11/2019

23 Safety Integrated - TIA Portal Přehledné failsafe programování Strana 38 TIA na dosah 11/2019

24 Development in Office Safety Integrated Přichází doba projektování bez potřeby reálného zařízení na ověřování správnosti programů Engineering 1 st PLC Test & Adjust test rack NC OA HMI Strana 40 TIA na dosah 11/2019

25 Development in Shopfloor Development in Office Safety Integrated s navazujícími testy na reálném stroji Engineering 1 st PLC Test & Adjust test rack NC OA HMI Config Engineering 2 nd Safety Secure cam Test & Adjust Transformation Tool change Safety door Safety areas Strana 41 TIA na dosah 11/2019

26 Development in Shopfloor Development in Office Safety Integrated a případně dalších testů a úprav. Engineering 1 st PLC Test & Adjust test rack NC OA HMI Reload & Test Config Engineering 2 nd Safety Secure cam Test & Adjust Transformation Tool change Safety door Safety areas Strana 42 TIA na dosah 11/2019

27 Development in Shopfloor Development in Office Safety Integrated Do budoucna je možné udělat oživení a testy dopředu na PC Engineering 1 st PLC Engineering 2 nd Safety Secure cam NC OA Transformation Safety door HMI Tool change Safety areas Strana 43 TIA na dosah 11/2019

28 Development in Shopfloor Development in Office Safety Integrated Do budoucna je možné udělat oživení a testy dopředu na PC Engineering Engineering Test & Adjust 1 st 2 nd PLC Safety Secure cam NC OA Transformation Safety door HMI Tool change Safety areas ONE for ALL Strana 44 TIA na dosah 11/2019

29 Safety Integrated Digitální dvojče Create MyVirtual Machine 1 Digital Twin of CNC Digital Twin of user interface Strana 45 TIA na dosah 11/2019 2

30 Development in Shopfloor Safety Integrated Finální předávací test na reálném stroji Safety Acceptance test Strana 46 TIA na dosah 11/2019

31 Safety Integrated Předávací protokol v SINUMERIK Operate Integrovaný předávací protokol v SINUMERIK Operate Dílčí automatizované testy bezpečnostních funkcí Protokolování naměřených dat Průběh testu řízený obsluhou Vytvoření templatů specifických pro stroj Určen k testům Jednotlivých strojů / speciálních strojů Strojních dílů (dílčí testy) Sériových strojů Strana Page TIA na dosah 11/2019

32 Safety Integrated Bezpečné stroje s vyšší produktivitou Vlastnosti / funkce Integrované Drive based Safety Přímočaré použití SINAMICS Safety Integrated Funkcí Bezpečné hlídání klidového stavu, pohybu a polohy Výhody Odpadají externí komponenty a kabeláž Menší požadavky na místo v rozvaděči Strana 48 TIA na dosah 11/2019

33 Safety Integrated Bezpečné stroje s vysokou produktivitou Vlastnosti / funkce Integrované Drive based Safety Přímočaré použití SINAMICS Safety Integrated Funkcí Bezpečné hlídání klidového stavu, pohybu a polohy Výhody Odpadají externí komponenty a kabeláž Menší požadavky na místo v rozvaděči Integrované S F PLC Pouze jeden failsafe program Vyšší výkon Jednoduché a rychlé vytvoření failsafe programu Strana 50 TIA na dosah 11/2019

34 Safety Integrated Bezpečné stroje s vysokou produktivitou Vlastnosti / funkce Integrované Drive based Safety Přímočaré použití SINAMICS Safety Integrated Funkcí Bezpečné hlídání klidového stavu, pohybu a polohy Výhody Odpadají externí komponenty a kabeláž Menší požadavky na místo v rozvaděči Integrované S F PLC Pouze jeden failsafe program Vyšší výkon Jednoduché a rychlé vytvoření failsafe programu V SINUMERIK Operate jsou integrované Grafické projektování Safety-Funkcí Automatizovaný předávací protokol s protokolováním Zjednodušení oživení a předávacího protokolu Strana 52 TIA na dosah 11/2019

35 Safety Integrated Bezpečné stroje s vysokou produktivitou Vlastnosti / funkce Integrované Drive based Safety Přímočaré použití SINAMICS Safety Integrated Funkcí Bezpečné hlídání klidového stavu, pohybu a polohy Výhody Odpadají externí komponenty a kabeláž Menší požadavky na místo v rozvaděči Integrované S F PLC Pouze jeden failsafe program Vyšší výkon Jednoduché a rychlé vytvoření failsafe programu SINUMERIK Operate jsou integrované Grafické projektování Safety-Funkcí Automatizovaný předávací protokol s protokolováním Zjednodušení oživení a předávacího protokolu Nekompromisní bezpečnost Splňuje požadavky až Kategorie 3 / SIL 3 / PL e Garantovaná bezpečnost pro osoby a stroje při zachování vysoké produktivity Strana 54 TIA na dosah 11/2019

36 Safety Integrated Bezpečné stroje s vysokou produktivitou Vlastnosti / funkce Integrované Drive based Safety Přímočaré použití SINAMICS Safety Integrated Funkcí Bezpečné hlídání klidového stavu, pohybu a polohy Integrované S F PLC Pouze jeden failsafe program Vyšší výkon Výhody Odpadají externí komponenty a kabeláž Menší požadavky na místo v rozvaděči Jednoduché a rychlé vytvoření failsafe programu SINUMERIK Operate jsou integrované Grafické projektování Safety-Funkcí Automatizovaný předávací protokol s protokolováním Zjednodušení oživení a předávacího protokolu Nekompromisní bezpečnost Splňuje požadavky až Kategorie 3 / SIL 3 / PL e Garantovaná bezpečnost pro osoby a stroje při zachování vysoké produktivity Digitální dvojče Create MyVirtual Machine Uvedení do provozu Safety Integrated V kanceláři na PC Zkrácení času v montáži u stroje Strana 56 TIA na dosah 11/2019

37 ALM ALM Safety Integrated Vlastnosti topologie příklad bez NX SINUMERIK 840D sl Safety Integrated Safety Integrated NCU 720/730 SMI SMI SMI SMI SMI SMI NCU PPU 1740 SMI SMI SMI SMI SMI SMI SMC SMC SMC SMC SMC SMC SMC SMC SMC SMC SMC SMC Hub Hub SINUMERIK 840 Dsl: až 6 drive objektů v jedné řadě : max. 4 DO s v jedné řadě Strana 57 TIA na dosah 11/2019

38 ALM ALM Safety Integrated Vlastnosti topologie příklad s NX SINUMERIK 840D sl Safety Integrated Safety Integrated NCU 720/730 SMI SMI SMI SMI SMI SMI NCU PPU 1740 SMI SMI SMI SMI SMI SMI SMC SMC SMC SMC SMC SMC SMC SMC SMC SMC SMC SMC Hub Hub NX NX SMI SMI SMI SMI SMI SMI SMI SMI SMI SMI SMI SMI SMC SMC SMC SMC SMC SMC SMC SMC SMC SMC SMC SMC Hub Hub Strana 58 TIA na dosah 11/2019

39 Safety Integrated Opce Basisoption Achsoptionen Bestellnummer Bezeichnung Bemerkung 6FC5800-0BS60-0YB0 6FC5800-0BK00-0YB0 6FC5800-0BS61-0YB0 Safety Integrated - F-PLC Safety Integrated - Osa/Vřeteno Safety Integrated - multipaket Uvolnění F-PLC Hlídání pohybu jedné osy Hlídání pohybu pro všechny osy TIA- Portal 6ES ES7833-1F... SIMATIC STEP 7 professional SIMATIC STEP 7 Safety Advanced SINUMERIK Toolbox od TIA- Portal V15.1 V základu není obsažena žádná osa Odpadají opce na počty vstupů/výstupů Strana 59 TIA na dosah 11/2019

40 Safety Integrated správná volba pro bezpečné stroje Strana 65 TIA na dosah 11/2019

41 Engineering Workflow Frei Siemens AG 2019 siemens.de/sinumerik

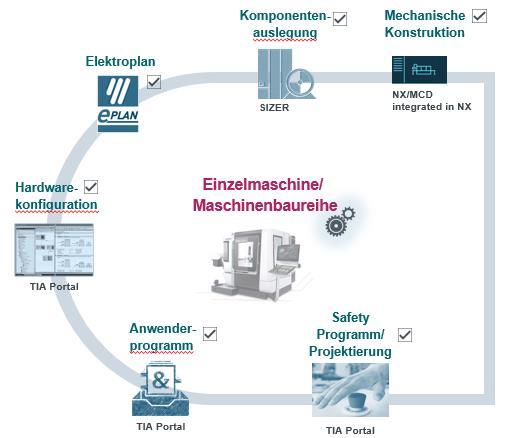

42 Od prototypu po sériovou výrobu Elektrokonstrukce Volba komponentů SIZER Mechanická konstrukce NX/MCD integriert in NX Hardware- / Síťová konfigurace (HWCN) TIA Portal Jednotlivý stroj/ prototyp NC Daten PLC Daten DRIVE Daten HMI Daten Sonstige Daten Supersada Dat typové řady Uživatelský-PLC program Safety Program/ konfigurace TIA Portal TIA Portal Strana 67 TIA na dosah 11/2019

43 Engineering Workflow Všechny kroky v Engineering Workflow by měly být automatizovány. Úplná, elektronická výměna dat Eliminování vstupních chyb, protože nejsou nutné ruční vstupy. Vyhnutí se mnohoznačnosti projektování např. Pohonové topologie Strana 68 TIA na dosah 11/2019

44 Engineering Workflow Výměna dat mezi nástrojo a volání nástrojů (jako např. CMC, TIA atd.) je z nadřazené OEM aplikace kontrolován, případně řízen. To dovoluje vytvořit komplexní konfiguraci stroje na jedno kliknutí myši, bez nutnosti hlubších přídavných prací v inženýrských nástrojích. Generování projektu OEM Aplikace* Automatické generování projektu Uvedení stroje do provozu pomocí USB paměti bez PC Významná redukce času uvední do provozu *) OEM-Aplikace : Aplikace OEM řídí celý pracovní postup a je poskytována společností Siemens Strana 69 TIA na dosah 11/2019

45 Přehled Engineering Workflow Strojní typová řada Specifické přizpůsobení zakázky & UDP Předpoklady Databáze (Supersada) všech strojních dat a konfiguračních opcí Vytvoření konfigurace stroje Automatické vytvoření konfigurace stroje s přihlédnutím na zákaznické požadavky, založené na supersadě strojních dat Uvedení stroje do provozu Automatizované uvedení do provozu Simulace (CMVM) Super sada dat typové řady Strana 70 TIA na dosah 11/2019

46 Engineering Workflow Highlights Minimalizace inženýrských a UDP časů Optimální podpora modulárních strojů Vytvoření projektu stroje na jedno kliknutí myši Značné zkrácení UDP časů v sériové produkci Přímočarý datový tok Zkrácení Safety UDP časů Strana 71 TIA na dosah 11/2019
