1 SINUMERIK 840D sl TIA Portal Příprava softwaru stroje rychleji a efektivněji siemens.de/sinumerik

2 TIA Portal programovací nástroj pro obráběcí stroje Příprava softwaru stroje rychleji a efektivněji Snížení času přípravy stroje je stále významnější konkurenční faktor Současně se ale stále zvyšuje počet úloh, které se řeší v oblasti softwaru. Tím se zvyšují nároky na systémovou podporu U obráběcích strojů je stále významnější bezpečnost. To nadále zvyšuje nároky na použití projekčních softwarových nástrojů Je snaha ale stále snižovat časy uvádění strojů do provozu. To vyžaduje lepší softwarové nástroje pro ladění softwarů. Jen tak může stoupat produktivita práce softwarového pracovníka Seite 2

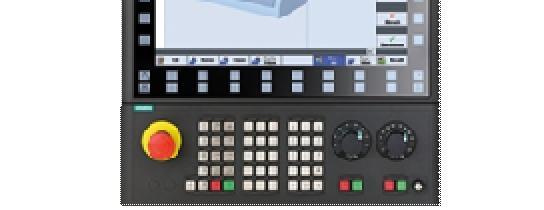

3 SINUMERIK STEP 7 Toolbox (TIA Portal) Integrace SINUMERIKu 840D sl do TIA Portálu Einstiegsklasse SINUMERIK 808D Kompaktklasse SINUMERIK 828D Premiová třída SINUMERIK 840D sl Minimální požadavky: SINUMERIK 840D sl SW 4.8 SP1 SINUMERIK NCU 7x0.3 Funkční oblasti: Konfigurace hardwaru a komunikace PLC ve všech způsobech programování Panelbasierte Kompakt-CNC Technologien: Drehen und Fräsen Bis zu 5 Achsen/Spindeln 1 Bearbeitungskanal 7,5 -/8,4 -Farbdisplay S7-200 basierte PLC Panelbasierte Kompakt-CNC Technologien: Drehen, Fräsen, Schleifen Bis zu 10 Achsen/Spindeln/2 Hilfsachsen 2 Bearbeitungskanäle 10,4 -/15,6 -Farbdisplay S7-200 basierte PLC CNC založ. na spojení s pohony Sinamics Multitechnologie CNC Až 93 os/vřeten Až 30 kanálů Mod.panelový koncept s až 19 -bar. Displ. SIMATIC S7-300 PLC (PLC 317-3PN/DP) Seite 3

4 TIA Portal jako softwarový projekční nástroj pro SINUMERIK 840D sl Nejdůležitější vlastnosti softwarového projekčního nástroje budoucnosti Safety Integrated plus Safety Integrated Systémově orientované bezpečnostní programování (F-PLC) Jednoduchá konfigurace a přejímka Flexibilní knihovny Jednoduché vytvoření, uložení a znovupoužití SINUMERIK STEP 7 Toolbox integrován Rozsáhlá správa verzí Jednotný projekční nástroj Nástroj pro všechny možné úlohy Jednotný projekční nástroj od návrhu, testování po diagnostiku a servis Grafický a intuitivní - Drag & Drop Moderní HMI-Projektování Podpora rozsáhlými knihovnami SINUMERIK Operate jako základ Přístupová ochrana, Správa uživatelů, PLC-Programmierung Programování na bázi symboliky Vysoce výkonný SCL vyšší programovací jazyk Jednoduché použití editorů KOP und FUP Seite 4

5 TIA Portal Engineering pro SINUMERIK 840 D sl Zkrácení projekčních softwarových časů pro všechny aplikace pomocí podpory strukturované a týmově orientované přípravy(knihovny, verzování, ) jednoduchého a intuitivního projektování HMI, NC části až k pohonům vysoce výkonného editoru pro programování / parametrování, Test a Diagnostiku (PLC-jazyky, Trace, ) Všechny technologie Všechna odvětví Seite 5

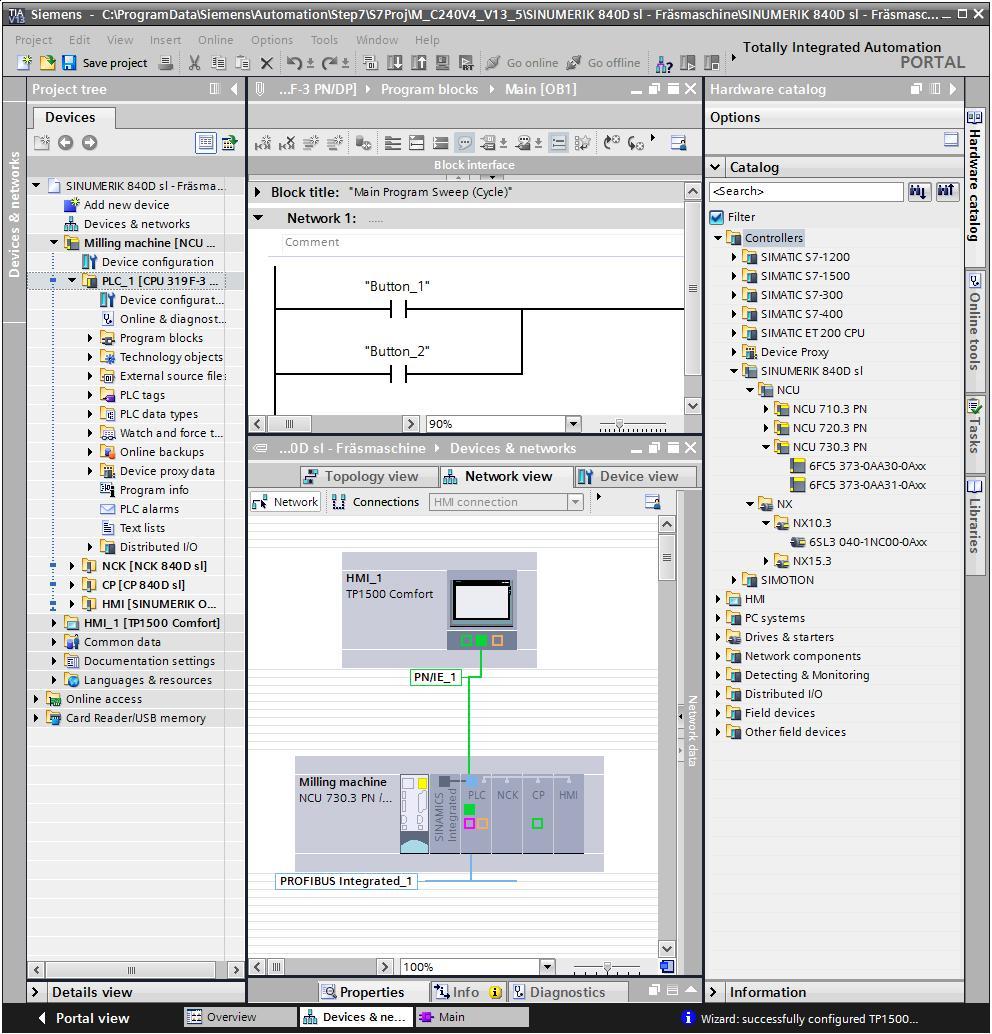

6 Jednotně použitelný projekční softwarový nástroj TIA Portal Zkrácení projekčních časů Poznámka / Funkce Všechny projekční úlohy mají shodnou ovládací filosofii HMI, PLC, pohony v jednotném ovládacím prostředí Grafické projektování konfigurace hardwaru a komunikace Propojování pomocí klik a táhnout ( Drag&Drop ) Jeden editor pro standardní a bezpečné programování F-PLC systémově integruje bezpečnou logiku PLC-sériové uvádění do provozu Hardwarové povyšovací archivy Použití Jednoduché a rychlé i pro začátečníky Optimální způsob práce Intuitivní a efektivní práce Potlačování chyb On line kontrola konsistence Nejsou nutné dodatečné znalosti pro safety logiku Zkrácení časů uvádění do provozu Optimalizace servisu Seite 6

7 Efektivní příprava softwaru pomocí úkolově orientovaných konceptů Týmově orientovaná a strukturovaná příprava Poznámka / Funkce Použití Koncept knihoven pro všechny automatizační komponenty, umožňuje rozsáhlé strukturování projektu Opakovatelnost použití snižuje náklady / čas přípravy SW Projekty jsou lépe průhledné SINUMERIK PLC Grundprogramm (STEP 7 Toolbox) je integrován jako globální knihovna Široká použitelnost klasických programovacích PLC jazyků (KOP, FUP, AWL) Výkonný SCL-vyšší programovací jazyk /editor je součást paketu V rámci projektu je možná správa verzí jednotlivých progr. bloků Použití rozsáhlých předloh redukuje čas přípravy SW Jednoduché a rychlé programování Kompaktní a rychlé programování pomocí SCL Jednoduchá správa projektů Efektivní týmová práce Seite 7

8 Safety Integrated Plus v TIA portálovém projekčním prostředí Jednoduchá implementace bezpečnostních funkcí Poznámka / Funkce Bezpečnostní funkce se programují jen jednou (F-PLC) Knihovny s bezpečnými funkcemi Použití integrovaných bezpečnostních funkcí Nové bezpečnostní funkce:, SDI: bezpečný směr pohybu, SLS: bezpečně omezená rychlost bez senzoru, SP: bezpečná pozice Grafická podpora uvádění do provozu, diagnostiky a přejímacího testu (SINUMERIK Operate) Použití Jednoduchá realizace bezpečnostního programu Vysoká flexibilita realizace bezpečnostních požadavků Snadná realizace pro různé druhy strojů Realizace nových bezpečnostních konceptů Dodatečná bezpečnost Rychlé uvedení do provozu Efektivní přejímka Zkrácení času uvádění do provozu Seite 8

9 TIA Portal projekční nástroj pro SINUMERIK 840D sl S těmito produkty pro Váš Sinumerik projekt Označení Objednací číslo Informace Potřebné SIMATIC Software (viz. také Katalog ST 70 und Siemens Industry Mall, TIA Portal je součást STEP 7 bzw. WinCC) STEP 7 Professional* 6ES Příprava SW pro SIMATIC S7 automaty WinCC Advanced /Professional* 6AV /6AV Příprava SW pro SIMATIC HMI STEP 7 Safety Advanced* 6ES7833-1F.. Opční paket k STEP 7 Professional Projektování/Programování bezpečnostních funkcí SINUMERIK Software (viz. také Katalog NC 62 und Siemens Industry Mall) SINUMERIK STEP 7 Toolbox 6FC C4.-.YA8 Create MyHMI /WinCC* 6FC5861-3Y.. Opční paket k STEP 7 Professional Rozšíření pro SINUMERIK 840D sl (ab Typ 1B) Opční paket k WinCC Advanced/Professional Rozšíření pro SINUMERIK HMI * Es sind unterschiedliche Lizenzformen verfügbar Seite 9

10 Vybraní zákazníci používají již dnes TIA Portal für SINUMERIK Co říkají první zprávy o nasazení?»uvádění stroje do provozu se nám zkrátilo na týden«schütte Rychlá příprava SW pro obráběcí stroje, cíl = rychleji dostat stroj na trh»pro zahájení prací s TIA portálem bylo třeba jen několik dní bez školení«schott Glas»Měli jsme funkční projekt jen za dva dny«linsinger Bezproblémový přechod na TIA-Portal pro SINUMERIK nadchnul zákazníky Seite 10

11 TIA Portal příprava SW pro SINUMERIK 840D sl Je nejvyšší čas používat projekční nástroje budoucnosti, protože poskytují více možností a nástrojů pro projektování jsou snadno zvládnutelné, neboť ovládání je intuitivní umožňují zkracovat časy uvádění do provozu The time is now. Seite 11

12 Přehled SW pro TIA portál pro Sinumerik 840D sl 6ES7810-5CC11-0YA5 6ES7810-5CE11-0YB5 6ES7822-1AA04-0YA5 6ES7822-1AE04-0YA5 6ES7833-1FA14-0YA5 6ES7833-1FA14-0YH5 6ES7822-1AA04-0XC5 6ES7822-1AA04-0YE5 SIMATIC S7 STEP7 PROF 2010 SR4/V14 SP1 COMBO INCL. TIA PORTAL, FLOATING LICENSE FOR 1 USER, E-SW, SW AND DOCU. ON DVD, LICENSE KEY ON USB STICK, CLASS A, 5/6 LANGUAGES (GE,EN,FR,IT,SP)/(CN), EXECUTABLE UNDER WINDOWS XP FOR 2010 ONLY, WINDOWS 7 FOR 2010 & V14 SP1, WINDOWS 8.1 FOR V14 SP1 ONLY REFERENCE-HW: S7-300/400 (S7-1200/1500) SIMATIC S7 STEP7 Prof 2010 SR4/V14 SP1, COMBO INCL. TIA PORTAL, FLOATING LICENSE FOR 1 USER, E-SW, SOFTWARE, DOCU AND LICENSE KEY DOWNLOAD, CLASS A, 5/6 LANGUAGES (G,E,F,I,S)/(CN), EXECUTABLE UNDER WINDOWS XP FOR 2010 ONLY, WINDOWS 7 FOR 2010 & V14 SP1, WINDOWS 8.1 FOR V14 SP1 ONLY REFERENCE- HW: S7-300/400 (S7-1200/1500) ******************************* ADDRESSIS MANDATORY FOR DELIVERY! SIMATIC STEP 7 Prof. V14 SP1 floating license; engineering software in TIA PORTAL; software and documentation on DVD; license key on USB stick; class A; 6 languages: GE,EN,IT,FR,ES,ZH; executable under Windows 7 (64 BIT), Windows 8.1 (64 BIT); for configuration of SIMATIC S7-1200/1500, SIMATIC S7-300/400/WinAC, SIMATIC Basic Panels SIMATIC STEP 7 Prof. V14 SP1 floating license download; engineering software in TIA PORTAL; software, documentation and license key for download; class A; 6 languages: GE,EN,IT,FR,ES,ZH; executable under Windows 7 (64BIT), Windows 8.1 (64 BIT); for configuration of SIMATIC S7-1200/1500, SIMATIC S7-300/400/WinAC, SIMATIC Basic Panels ******************************* address is mandatory for delivery SIMATIC S7, F-Programming Tool, STEP 7 Safety Advanced V14 SP1 ; Engineering-Software; Floating License for 1 User; Software and Docu. on DVD; License Key on USB-Stick; Class A, 2 Languages (ge,en); executable under TIA- Portal V14 SP1 from STEP 7 Professional V14 SP1; for configuration of SIMATIC S7-1200F/1500F, SIMATIC S7-1500F SW Controller, SIMATIC S7-300F/400F/WINAC F SIMATIC S7, F Programming Tool, STEP 7 Safety Advanced V14 SP1 ; Engineering-Software; Floating License for 1 User; Software, Documentation and License Key for Download; Class A, 2 Languages (ge,en); executable under TIA- Portal V14 SP1 from STEP 7 Professional V14 SP1; for configuration of SIMATIC S7-1200F/1500F, SIMATIC S7-1500F SW Controller, SIMATIC S7-300F/400F/WINAC F; ******************************* address is mandatory for delivery; SIMATIC STEP 7 Prof. V14 SP1 Powerpack & Upgrade STEP 7 V5.4..V5.6->V14SP1 Combo floating license; engineering software in TIA PORTAL; software and documentation on DVD; license key on USB stick; class A; 6 languages: GE,EN,IT,FR,ES,ZH; executable under Windows 7 (64 BIT), Windows 8.1 (64 BIT); for configuration of SIMATIC S7-1200/1500, SIMATIC S7-300/400/WinAC, SIMATIC Basic Panels SIMATIC STEP 7 Prof. V14 SP1 Upgrade V11..V13 -> V14 SP1 or V11/2010..V14/2010->V14/2017 or V14/2017 combo floating license; floating license; engineering software in TIA PORTAL; also valid for upgrading V11 single licenses; software and documentation on DVD; license key on USB stick; class A; 6 languages: GE,EN,IT,FR,ES,ZH; executable under Windows 7 (64 BIT), Windows 8.1 (64 BIT); for configuration of SIMATIC S7-1200/1500, SIMATIC S7-300/400/WinAC, SIMATIC Basic Panels 3 461, , , ,00 686,00 617, ,00 834,00 Seite 12 6FC5851-1XC45-1YA8 SINUMERIK 840D SL CNC-Software 31-3 WITH SINUMERIK OPERATE, 6-LANG. (ENG,GER,FR,IT,SP,CHS) Software 4.8 SP1 ON DVD, WITHOUT LICENSE Toolbox 194,48

13 Děkuji za pozornost! Änderungen und Irrtümer vorbehalten. Die Informationen in diesem Dokument enthalten lediglich allgemeine Beschreibungen bzw. Leistungsmerkmale, welche im konkreten Anwendungsfall nicht immer in der beschriebenen Form zutreffen bzw. welche sich durch Weiterentwicklung der Produkte ändern können. Die gewünschten Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart werden. Alle Erzeugnisbezeichnungen können geschützte Marken oder sonstige Rechte des Siemens Konzerns oder Dritter enthalten, deren unbefugte Benutzung die Rechte der Inhaber verletzen kann. siemens.de/sinumerik Seite 13
