NÁVOD K INSTALACI BAZÉNU. 3,05 x 0,76 m 3,6 x 0,76 m 3,6 x 0,91 m 4,6 x 1,10 m 5,5 x 1,22 m.

Transkript

1 NÁVOD K INSTALACI BAZÉNU Tampa 3,05 x 0,76 m 3,6 x 0,76 m 3,6 x 0,91 m 4,6 x 1,10 m 5,5 x 1,22 m nejvût í internetov obchod s bazény Libu ská 264, Praha bazénová chemie chlorová Infolinka: bazénová chemie bezchlorová info@marimex.cz

2 DÒLEÎITÁ BEZPEâNOSTNÍ PRAVIDLA Upozornûní na nebezpeãí: Pfied instalací, pouïíváním a demontáïí si vïdy prostudujte cel návod a zejména kapitolu o zásadách bezpeãnosti práce. Vybírejte místo pro postavení bazénu tak, aby dojde-li k nehodû nebo po kození bazénu mohla vytékající voda bez problémû odtékat, aniï by ohrozila lidi a zvífiata nebo po kodila budovy ãi pozemky. V okruhu 2m od bazénu se nesmí nacházet Ïádná vyv ená místa (terasy, balkóny, apod.) ani vysoké stromy, ze kter ch hrozí nebezpeãí pádu do bazénu. Pro vstup a v stup z bazénu pouïívejte vïdy Ïebfiík. UdrÏujte vodu neustále ãistou, aby bylo zfietelnû vidût dno a bylo moïné správnû odhadnout hloubku bazénu. Pokud není bazén pouïíván, odstraàte z nûj schûdky a uloïte je mimo dosah dûtí a ostatních neoprávnûn ch osob. Neustále udrïujte vodu dezinfikovanou a zdravotnû nezávadnou.pouïívejte filtraãní zafiízení a pravidelnû do vody pfiidávejte bazénové chemikálie. Nedezinfikovaná voda je váïn m zdravotním rizikem. Ujistûte se, zda bazén, vãetnû jeho pfiíslu enství, je sestaven v souladu s tímto návodem. Provádûjte pravidelnou kontrolu a údrïbu bazénu a jeho pfiíslu enství. PoÏadavky na osoby pouïívající bazén: Bez dozoru smûjí bazén pouïívat pouze osoby star í 18-ti let, tûlesnû i mentálnû zpûsobilé. Dûti musí b t v bazénu pod neustál m dohledem dospûl ch, aby nedo lo ke zranûní nebo aby se neutopily. Neplavci, dûti (zejména men í neï je v ka hladiny vody v bazénu) a osoby s omezenou schopností pohybu a orientace se smûjí koupat, vstupovat do bazénu a vystupovat z nûj pouze za doprovodu a dohledu plavcû ãi jin ch kompetentních dospûl ch osob (star ích 18-ti let), tj. tûlesnû a du evnû zpûsobil ch. Manipulovat s elektrick m pfiíslu enstvím mohou pouze osoby star í 18-ti let, musí se fiídit pfiíslu n mi zásadami bezpeãnosti práce a musí mít kvalifikaci pro práci na el. zafiízeních podle pfiíslu n ch národních pfiedpisû a norem. Neprovozujte nebezpeãné hry uvnitfi bazénu nebo v jeho blízkosti, které by mohly ohrozit koupající se osoby nebo konstrukci a pfiíslu enství, kter mi je bazén vybaven. Pfieãtûte si ustanovení v tomto návodu o instalaci a pouïívání filtraãního zafiízení. 2

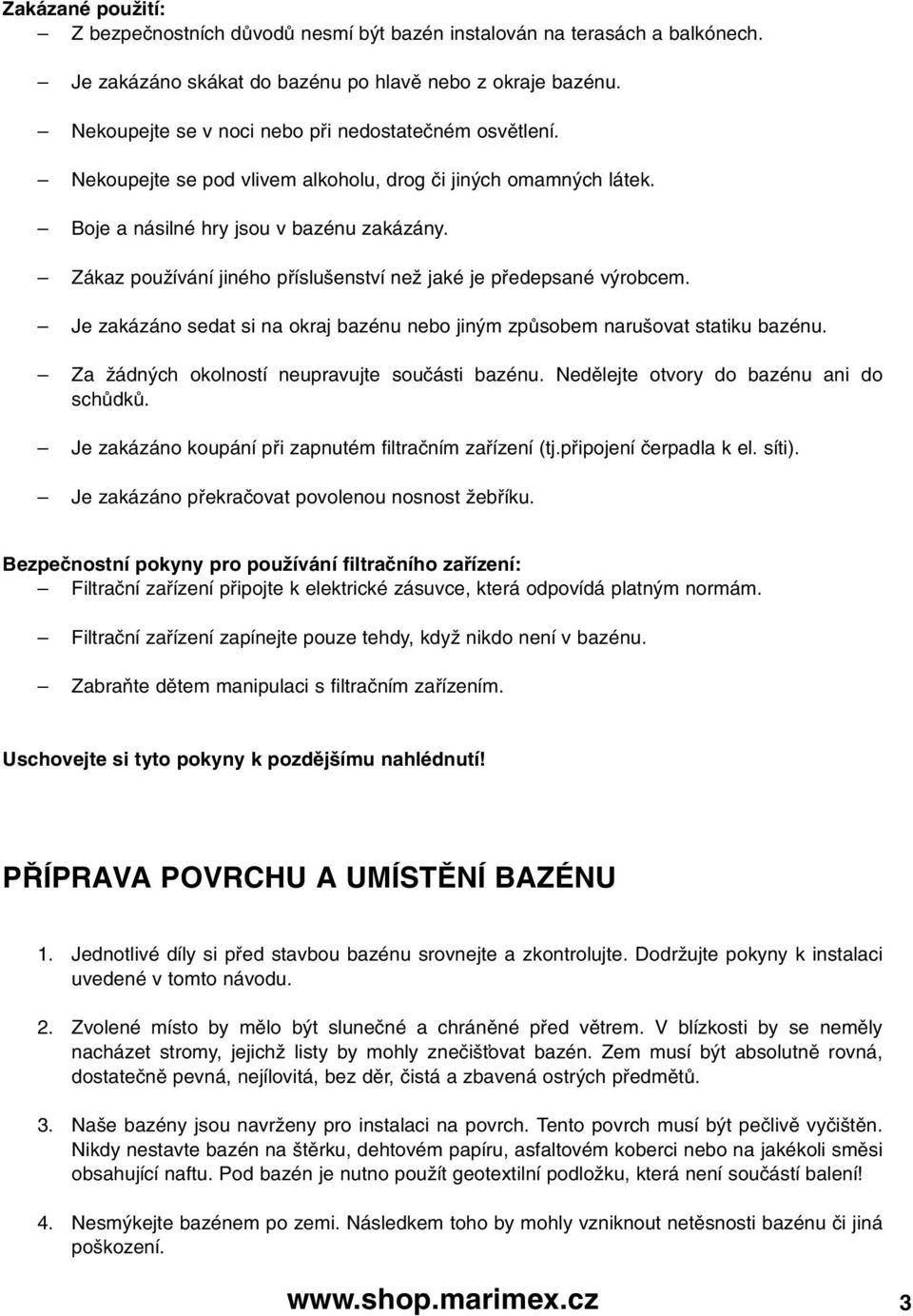

3 Zakázané pouïití: Z bezpeãnostních dûvodû nesmí b t bazén instalován na terasách a balkónech. Je zakázáno skákat do bazénu po hlavû nebo z okraje bazénu. Nekoupejte se v noci nebo pfii nedostateãném osvûtlení. Nekoupejte se pod vlivem alkoholu, drog ãi jin ch omamn ch látek. Boje a násilné hry jsou v bazénu zakázány. Zákaz pouïívání jiného pfiíslu enství neï jaké je pfiedepsané v robcem. Je zakázáno sedat si na okraj bazénu nebo jin m zpûsobem naru ovat statiku bazénu. Za Ïádn ch okolností neupravujte souãásti bazénu. Nedûlejte otvory do bazénu ani do schûdkû. Je zakázáno koupání pfii zapnutém filtraãním zafiízení (tj.pfiipojení ãerpadla k el. síti). Je zakázáno pfiekraãovat povolenou nosnost Ïebfiíku. Bezpeãnostní pokyny pro pouïívání filtraãního zafiízení: Filtraãní zafiízení pfiipojte k elektrické zásuvce, která odpovídá platn m normám. Filtraãní zafiízení zapínejte pouze tehdy, kdyï nikdo není v bazénu. ZabraÀte dûtem manipulaci s filtraãním zafiízením. Uschovejte si tyto pokyny k pozdûj ímu nahlédnutí! P ÍPRAVA POVRCHU A UMÍSTùNÍ BAZÉNU 1. Jednotlivé díly si pfied stavbou bazénu srovnejte a zkontrolujte. DodrÏujte pokyny k instalaci uvedené v tomto návodu. 2. Zvolené místo by mûlo b t sluneãné a chránûné pfied vûtrem. V blízkosti by se nemûly nacházet stromy, jejichï listy by mohly zneãi Èovat bazén. Zem musí b t absolutnû rovná, dostateãnû pevná, nejílovitá, bez dûr, ãistá a zbavená ostr ch pfiedmûtû. 3. Na e bazény jsou navrïeny pro instalaci na povrch. Tento povrch musí b t peãlivû vyãi tûn. Nikdy nestavte bazén na tûrku, dehtovém papíru, asfaltovém koberci nebo na jakékoli smûsi obsahující naftu. Pod bazén je nutno pouïít geotextilní podloïku, která není souãástí balení! 4. Nesm kejte bazénem po zemi. Následkem toho by mohly vzniknout netûsnosti bazénu ãi jiná po kození. 3

4 MONTÁÎ BAZÉNU TAMPA (3,05 x 0,76 m) Bazén poloïte na vodorovnou plochu tak, aby vypou tûcí otvor smûfioval k místu, kam má b t voda vypou tûna. Rozprostfiete dno, aby bylo co nejhlad í a nafouknûte horní díl bazénu. PouÏijte zátky pfiiloïené k dodávce a zazátkujte jimi z vnitfiní strany bazénu ãerné otvory. Pfiesvûdãte se, Ïe vypou tûcí otvor u dna je zevnitfi bazénu zazátkován a na vnûj í stranû stûny bazénu je na roubováno víãko. NapusÈte do bazénu vodu, maximálnû 3 cm a zaãnûte vyhlazovat vrásky na dnû bazénu. Vyhlazujte folii smûrem od stfiedu ke kraji, popotahujte smûrem ven z místa, kde se spojuje dno bazénu se stûnou, nebo zvnûj ku bazénu sáhnûte pod stûnu bazénu, uchopte jeho dno a táhnûte smûrem ven. Po vyhlazení dna dále napou tûjte bazén vodou. Folie bazénové stûny se bude sama vztyãovat soubûïnû s plnûním bazénu vodou. Voda smí b t naplnûna do v ky pod spodní hranu nafouklého v ztuïného kruhu. FILTRAâNÍ ZA ÍZENÍ Kartu ové filtraãní zafiízení Primární napûtí 220 V Sekundární napûtí 12 V Pfiíkon 25 W V kon 1,135 m 3 /h Sestavte hák, jak je nakresleno na obrázku 1.1. Stisknûte a pfiidrïte tlaãítko, které je na rameni, abyste mohli sefiídit otevfiení háku. Nastavení skimmeru: Nastavte hrot ipky na funkci skimmer na spodní ãásti krytu. Umístûte pumpu zpût do háku do její pûvodní polohy v bazénu a do háku umístûte rovnûï pfiívodní kabel. Nejprve se ujistûte, Ïe tûlo skimmeru je naplnûno vodou a potom mûïete pfiipojit el. kabel do sítû. Plovoucí víko by mûlo plavat cca 1-3 cm od tûla skimmeru. Filtrujte dennû 8-12 hodin. 4

5 PRÒVODCE P I KOMPLIKACÍCH Motor filtrace nefunguje: Kabel transformátoru musí b t správnû zapojen v el. zásuvce. Zapnûte pojistky. Pokud se spínaã opakovanû vypíná, problém je ve va em el. systému. Ujistûte se, Ïe el. kabel filtraãního zafiízení je zapojen ve v stupu z transformátoru a zda je kabel fiádnû za roubován. Filtrace nenasává vodu, nebo je proud pfiíli pomal : VymûÀte filtraãní vloïku. âastûji ãistûte filtraãní vloïku. Nastavte hrot ipky na funkci filtrování ve spodní ãásti krytu. Nefunguje skimmer: Nastavte hrot ipky na funkci skimmer. NaplÀte bazén do správné hladiny vody. Vyãistûte ko. Nikdy nenechávejte bûïet filtraãní zafiízení bez vody (nasucho). Pokud je skimmer v chodu, nic z nûj neodstraàujte a nezakr vejte jej. 5

6 MONTÁÎ BAZÉNU TAMPA (3,6 x 0,76 m; 3,6 x 0,91 m; 4,6 x 1,10 m; 5,5 x 1,22 m) Bazén poloïte na vodorovnou plochu tak, aby vypou tûcí otvor smûfioval k místu, kam má b t voda vypou tûna. Rozprostfiete dno, aby bylo co nejhlad í a nafouknûte horní díl bazénu. Pfiesvûdãte se, Ïe vypou tûcí otvor u dna je zevnitfi bazénu zazátkován a na vnûj í stranû stûny bazénu je na roubováno víãko. Pfied napu tûním bazénu vloïte do otvorû pro pfiipojení filtraãního zafiízení sítka z vnitfiní strany bazénu. Svorkami pfiipojte hadice k otvorûm na vnûj í stranû bazénu. Jednu hadici napojte na otvor umístûn blíïe k hladinû, konec hadice pfiipojte svorkami na filtraãní zafiízení (v tlak vody do bazénu). Druhou hadici napojte na otvor umístûn blíïe ke dnu bazénu, konec hadice pfiipojte svorkami na filtraãní zafiízení (sání vody z bazénu). Filtraãní zafiízení umístûte v maximální vzdálenosti (co dovolují propojovací hadice) od bazénu. NapusÈte do bazénu vodu, maximálnû 3 cm a zaãnûte vyhlazovat vrásky na dnû bazénu. Vyhlazujte folii smûrem od stfiedu ke kraji, popotahujte smûrem ven z místa, kde se spojuje dno bazénu se stûnou, nebo zvnûj ku bazénu sáhnûte pod stûnu bazénu, uchopte jeho dno a táhnûte smûrem ven. Po vyhlazení dna bazén dále napou tûjte vodou. Folie bazénové stûny se bude sama vztyãovat soubûïnû s plnûním bazénu vodou. Voda smí b t naplnûna do v ky pod spodní hranu nafouklého v ztuïného kruhu. FILTRAâNÍ ZA ÍZENÍ Filtrace M-1, M-2 smûr proudu vody (sání) smûr proudu vody (v tlak) Filtrace 22R, 03R Odvzdu Àovací roub smûr proudu vody (sání) smûr proudu vody (v tlak) 6

7 Odvzdu Àování filtraãního zafiízení Odvzdu nûní se provádí po usazení filtraãního zafiízení na své místo pod úrovní hladiny vody v bazénu, pfied pfiipojením do zásuvky. Pfied odvzdu nûním je vhodné doplnit vodu do bazénu tak, aby byl pln. 22R, 03R - pfii odvzdu Àování napojte filtraci na bazén a povolte odvzdu Àovací roub. AÏ bude vytékat voda, odvzdu Àovací roub utáhnûte. M1, M2 - filtrace nemá odvzdu Àovací roub. Odvzdu nûní filtru lze provést nûkolika zpûsoby: 1) Vyspádování horní hadice od filtru k bazénu tak, aby mohl vzduch uniknout. Na hadici udûlejte smyãku a tu postupnû pfiesunujte od filtrace k bazénu. SnaÏte se, aby se vzduch v horní ãásti smyãky dostal otvorem do bazénu. Postup je vhodné nûkolikrát opakovat, dokud se v otvorech v bazénu objevují vzduchové bubliny. 2) Povolení hadicové spony a sejmutí horní hadice. Sejmutím hadice dojde k rychlému odvzdu nûní a zavodnûní filtru. Pfiitom v ak dojde k úniku vody. Pfii odvzdu nûní tímto zpûsobem postupujte opatrnû a rychle. Jakmile zaãne voda vytékat z filtrace a z hadice, dejte rychle hadici zpût na hrdlo filtrace a dotáhnûte hadicovou sponu. Filtrujte dennû 4-8 hodin. PRÒVODCE P I KOMPLIKACÍCH Motor filtrace nefunguje: Kabel transformátoru musí b t správnû zapojen v el. zásuvce. Zapnûte pojistky. Pokud se spínaã opakovanû vypíná, problém je ve va em el. systému. Filtrace nenasává vodu, nebo je proud pfiíli pomal : Ujistûte se, Ïe je filtrace fiádnû odvzdu nûna (viz v e). VymûÀte filtraãní vloïku. âastûji ãistûte filtraãní vloïku. âi TùNÍ FILTRU Filtr se zaná í neãistotami z vody v bazénu a proto je nutné ho ãistit. Vytáhnûte elektrickou zástrãku filtraãního zafiízení ze zásuvky. Filtraãní zafiízení zvednûte nad úroveà hladiny (voda hadicemi steãe zpût do bazénu). Povolte objímku a sejmûte víko filtru. Tûsnost víka zaji Èuje gumov tûsnící O krouïek. Vyjmûte filtr a zkontrolujte jeho stav - zanesení pínou, nepo kozenost. Pokud je filtr pouze zanesen neãistotami, promyjte ho proudem vody a vloïte zpût do tûlesa filtraãního zafiízení. Nasaìte tûsnící O krouïek a víko filtru zajistûte objímkou. Pfiipojte filtraãní zafiízení do elektrické sítû a vyzkou ejte jeho tûsnost. SKLADOVÁNÍ FILTRACE P ES ZIMU Rozeberte filtraãní zafiízení - odpojte pfiívodní hadice, sejmûte víko filtru, vyjmûte filtr. V echny ãásti nechejte pfied uskladnûním vyschnout. Na tûsnûní naneste vazelínu. Demontované souãásti uschovejte pohromadû. 7

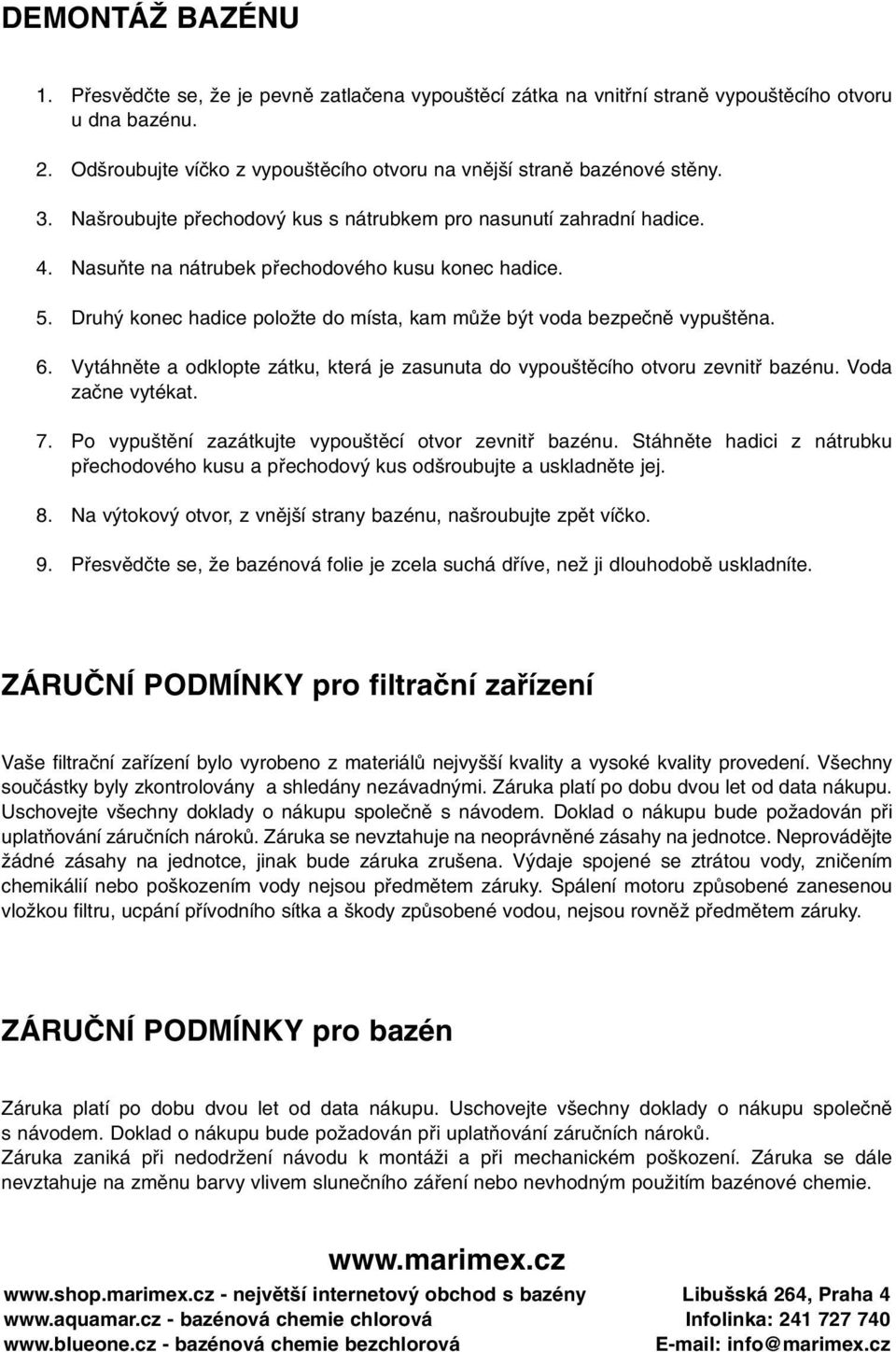

8 DEMONTÁÎ BAZÉNU 1. Pfiesvûdãte se, Ïe je pevnû zatlaãena vypou tûcí zátka na vnitfiní stranû vypou tûcího otvoru u dna bazénu. 2. Od roubujte víãko z vypou tûcího otvoru na vnûj í stranû bazénové stûny. 3. Na roubujte pfiechodov kus s nátrubkem pro nasunutí zahradní hadice. 4. NasuÀte na nátrubek pfiechodového kusu konec hadice. 5. Druh konec hadice poloïte do místa, kam mûïe b t voda bezpeãnû vypu tûna. 6. Vytáhnûte a odklopte zátku, která je zasunuta do vypou tûcího otvoru zevnitfi bazénu. Voda zaãne vytékat. 7. Po vypu tûní zazátkujte vypou tûcí otvor zevnitfi bazénu. Stáhnûte hadici z nátrubku pfiechodového kusu a pfiechodov kus od roubujte a uskladnûte jej. 8. Na v tokov otvor, z vnûj í strany bazénu, na roubujte zpût víãko. 9. Pfiesvûdãte se, Ïe bazénová folie je zcela suchá dfiíve, neï ji dlouhodobû uskladníte. ZÁRUâNÍ PODMÍNKY pro filtraãní zafiízení Va e filtraãní zafiízení bylo vyrobeno z materiálû nejvy í kvality a vysoké kvality provedení. V echny souãástky byly zkontrolovány a shledány nezávadn mi. Záruka platí po dobu dvou let od data nákupu. Uschovejte v echny doklady o nákupu spoleãnû s návodem. Doklad o nákupu bude poïadován pfii uplatàování záruãních nárokû. Záruka se nevztahuje na neoprávnûné zásahy na jednotce. Neprovádûjte Ïádné zásahy na jednotce, jinak bude záruka zru ena. V daje spojené se ztrátou vody, zniãením chemikálií nebo po kozením vody nejsou pfiedmûtem záruky. Spálení motoru zpûsobené zanesenou vloïkou filtru, ucpání pfiívodního sítka a kody zpûsobené vodou, nejsou rovnûï pfiedmûtem záruky. ZÁRUâNÍ PODMÍNKY pro bazén Záruka platí po dobu dvou let od data nákupu. Uschovejte v echny doklady o nákupu spoleãnû s návodem. Doklad o nákupu bude poïadován pfii uplatàování záruãních nárokû. Záruka zaniká pfii nedodrïení návodu k montáïi a pfii mechanickém po kození. Záruka se dále nevztahuje na zmûnu barvy vlivem sluneãního záfiení nebo nevhodn m pouïitím bazénové chemie nejvût í internetov obchod s bazény Libu ská 264, Praha bazénová chemie chlorová Infolinka: bazénová chemie bezchlorová info@marimex.cz
